Драйвер тока. Драйверы светодиодов: назначение, характеристики и схемы подключения

Что такое драйвер светодиода и зачем он нужен. Какие бывают виды драйверов для светодиодов. Как правильно подобрать и подключить драйвер к светодиодам. Какие схемы используются для управления яркостью светодиодов.

Назначение и принцип работы драйверов светодиодов

Драйвер светодиода — это электронное устройство, которое обеспечивает стабильное питание светодиода или группы светодиодов. Основные функции драйвера:

• Преобразование входного напряжения в необходимое для работы светодиодов
• Стабилизация тока через светодиоды
• Защита светодиодов от перегрузки по току
• Управление яркостью свечения (диммирование)

Принцип работы драйвера основан на стабилизации тока через светодиоды. В отличие от обычных источников питания, которые стабилизируют напряжение, драйвер поддерживает постоянный ток независимо от изменений входного напряжения или характеристик нагрузки.

Основные характеристики драйверов светодиодов

При выборе драйвера для светодиодов необходимо учитывать следующие ключевые параметры:

• Диапазон входных напряжений
• Выходной ток
• Выходное напряжение
• КПД преобразования
• Рабочий температурный диапазон
• Наличие функции диммирования
• Тип корпуса и габариты

Например, драйверы серии AMLDL-Z от компании Aimtec имеют следующие характеристики:

• Входное напряжение: 7-30 В
• Выходное напряжение: 2-28 В
• Выходной ток: 300-1000 мА
• КПД: до 95%
• Рабочая температура: до +85°C
• Корпус: DIP14 или DIP16

Схемы подключения светодиодов к драйверу

Существует несколько базовых схем подключения светодиодов к драйверу:

1. Подключение одной цепочки светодиодов

Это самая простая схема, при которой последовательно соединенные светодиоды (от 1 до 7-8 штук) подключаются напрямую к выходу драйвера. Токоограничивающий резистор не требуется.

2. Подключение нескольких параллельных цепочек

Если необходимо подключить более 8 светодиодов, можно организовать параллельное подключение нескольких последовательных цепочек. В этом случае в каждую цепочку нужно добавить токоограничивающий резистор.

3. Подключение при питании от переменного тока

Если нет источника постоянного тока, можно использовать схему с выпрямителем и сглаживающим конденсатором на входе драйвера. Входное напряжение должно быть как минимум на 2-3 В выше суммарного падения напряжения на светодиодах.

Способы регулировки яркости светодиодов

Драйверы светодиодов часто имеют возможность управления яркостью свечения. Существует два основных метода регулировки:

1. Аналоговый метод

При аналоговом методе яркость регулируется путем изменения постоянного напряжения на управляющем входе драйвера. Диапазон управляющего напряжения обычно составляет 0,3-1,25 В. Схема может быть реализована с использованием стабильного опорного напряжения или простого переменного резистора.

2. ШИМ-регулировка

При ШИМ-регулировке на управляющий вход драйвера подается широтно-импульсный модулированный сигнал. Яркость светодиодов меняется в зависимости от скважности ШИМ-сигнала. Этот метод позволяет получить более широкий диапазон регулировки без изменения цветовой температуры светодиодов.

Особенности применения драйверов светодиодов

При использовании драйверов светодиодов следует учитывать несколько важных моментов:

• Необходимость фильтрации помех на входе драйвера для соответствия стандартам электромагнитной совместимости
• Возможность применения схем термокомпенсации для защиты светодиодов от перегрева
• Важность правильного теплоотвода как для светодиодов, так и для самого драйвера
• Учет падения напряжения на проводах при проектировании систем с удаленным размещением драйвера

Выбор оптимального драйвера для светодиодов

При выборе драйвера для конкретного применения необходимо учитывать следующие факторы:

• Количество и тип используемых светодиодов
• Требуемая яркость и возможность ее регулировки
• Условия эксплуатации (температура, влажность, вибрации)
• Требования к габаритам и весу устройства
• Необходимость гальванической развязки
• Требования по электромагнитной совместимости

Правильно подобранный драйвер обеспечит оптимальную работу светодиодов, продлит срок их службы и повысит эффективность всей осветительной системы.

Перспективы развития драйверов светодиодов

Технологии в области драйверов светодиодов постоянно развиваются. Основные тенденции включают:

• Повышение КПД преобразования энергии
• Уменьшение габаритов при сохранении мощности
• Расширение функциональности (интеграция с системами управления освещением)
• Улучшение тепловых характеристик
• Снижение стоимости при массовом производстве

Эти усовершенствования способствуют дальнейшему распространению светодиодного освещения в различных сферах применения.

Драйвер светодиода или стабилизатор тока Источники питания…

Привет, Вы узнаете про стабилизатор тока, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое стабилизатор тока, светодиодный драйвер , настоятельно рекомендую прочитать все из категории Источники питания радиоэлектронной аппаратуры.

Драйверы светодиодов применяются для обеспечения питания светодиодов, в частности сверхярких светодиодов, они представляют собой стабилизированный источник тока , преобразовывающий сетевое напряжение в постоянный ток.

Драйверы обеспечивают стабильный ток на нагрузку, в то время как блоки питания обеспечивают постоянное выходное напряжение. Поскольку яркость свечения светодиода зависит от силы протекающего через него тока, а не от напряжения, то для обеспечения максимально равномерного свечения важно обеспечить стабильный ток.

Гарантией яркости свечения, эффективности и долговечности LED-источников является правильное питание, которое могут обеспечить специальные электронные устройства — драйверы для светодиодов. Они преобразуют напряжение переменного тока в сети 220В в напряжение постоянного тока заданного значения.

Преимущества светодиодного драйвера перед блоками питания:

• Стабильный ток – это гарантирует постоянный световой поток;
• Максимальная мощность – при использовании драйвера на светодиод подается максимальная допустимая мощность, что позволяет получить максимальную светоотдачу;
• Драйверы потребляют меньше электроэнергии, поскольку нет необходимости использовать ограничивающий резистор .

Драйверы могут быть изготовлены на транзисторах или на ШИМ-контроллерах, большинство моделей реализовано на ШИМ, поскольку такое решение обеспечивает более высокую точность стабилизации тока и схема рассчитана на большие нагрузки. Единственным плюсом драйверов реализованных на транзисторах является низкая цена.

Светодиодные драйверы выпускаются под определенное напряжение:

• 12 В
• 3,7 В
• 7-30 В
• 12/24 В

Наиболее распространенные модели светодиодных драйверов, рассчитанные на ток в 300 и 700 мА. При необходимости вы легко сможете купить светодиодные драйверы, выдающие токи в несколько ампер.

К каждому дайверу подбирается строго соответствующее количество светодиодов определенной мощности, из-за этого их наиболее часто применяют в изделиях, которые изготавливаются промышленным способом, а не в индивидуальных решениях.

Но выпускаются и универсальные дайверы, которые предусматривают использование переменного количества светодиодов, но при условии, что их суммарная мощность не превышает номинальную мощность драйвера, КПД таких драйверов ниже, а цена несколько выше.

Также важным преимуществом светодиодных драйверов являются очень компактные размеры, благодаря чему их можно поместить практически в любой корпус и незаметно разместить в нишах интерьера.

Драйверы для светодиодов классифицируют по типу устройства на линейные и импульсные. Структура и типовая схема драйвера для светодиодов линейного типа представляет собой генератор тока на транзисторе с р-каналом. Такие устройства обеспечивают плавную стабилизацию тока при условии неустойчивого напряжения на входном канале. Они являются простыми и дешевыми устройствами, однако отличаются низкой эффективностью, выделяют при работе много тепла и не могут быть использованы как драйвера для мощных светодиодов.

Импульсные устройства создают в выходном канале ряд высокочастотных импульсов. Их работа основана на принципе ШИМ (широтно-импульсной модуляции), когда средняя величина тока на выходе обуславливается коэффициентом заполнения, т.е. отношением длительности импульса к числу его повторений. Изменение величины среднего выходного тока происходит вследствие того, что частота импульсов остается неизменной, а коэффициент заполнения изменяется от 10-80%.

Благодаря высокому КПД преобразований (до 95%) и компактности устройств, они нашли широкое применение для портативных светодиодных конструкций . Об этом говорит сайт https://intellect.icu . Кроме того, эффективность устройств положительно сказывается на длительности функционирования автономных приборов питания. Преобразователи импульсного типа имеют компактные размеры и отличаются обширным диапазоном входных напряжений. Недостатком этих устройств является высокий уровень электромагнитных помех.

Диммируемые драйверы для светодиодов

Современные драйверы для светодиодов совместимы с устройствами регулирования яркости свечения полупроводниковых приборов. Использование диммируемых драйверов позволяет управлять уровнем освещенности в помещениях: снижать интенсивность свечения в дневное время, подчеркивать или скрывать отдельные элементы в интерьере, зонировать пространство. Это, в свою очередь, дает возможность не только рационально использовать электроэнергию, но и экономить ресурс светодиодного источника света.

Диммируемые драйверы бывают двух типов. Одни подсоединяются между блоком питания и LED-источниками. Такие устройства управляют энергией, поступающей от источника питания к светодиодам. В основе таких устройств используется ШИМ-управление, при котором энергия поступает к нагрузке в виде импульсов. Длительность импульсов определяет количество энергии от минимального до максимального значения. Драйверы такого типа применяются по большей части для светодиодных модулей с фиксированным напряжением, таких как светодиодные ленты, бегущие строки и др.

Диммируемые преобразователи второго типа управляют непосредственно источником питания. Принцип их работы заключается как в ШИМ-регулировании, так и в управлении величиной протекающего через светодиоды тока. Диммируемые драйверы этого типа используются для LED-приборов со стабилизированным током. Стоит отметить, что при управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты.

Сравнивая эти два метода регулирования, стоит отметить, что при регулировании величины тока через LED-источники наблюдается не только изменение яркости свечения, но и изменение цвета свечения. Так, белые светодиоды при меньшем токе излучают желтоватый свет, а при увеличении – светятся синим. При управлении светодиодами посредством ШИМ-регулирования наблюдаются негативно влияющие на зрение эффекты и высокий уровень электромагнитных помех. В связи с этим ШИМ-управление используется достаточно редко в отличие от регулирования тока.

Схемы драйверов для светодиодов

Многие производители выпускают для светодиодов микросхемы драйверов, позволяющие запитывать источники от пониженного напряжения. Все существующие драйверы делят на простые, выполненные на базе от 1-3 транзисторов и более сложные с использованием специальных микросхем с широтно-импульсной модуляцией.

Схема драйверов для светодиодов на 1W

Компания ON Semiconductor предлагает в качестве основы для драйверов широкий выбор микросхем. Они отличаются приемлемой стоимостью, отличной эффективностью преобразования, экономичностью и низким уровнем электромагнитных импульсов. Производителем представлен драйвер импульсного типа UC3845 с величиной тока на выходе до 1А. На такой микросхеме можно реализовать схему драйвера для светодиода 10W.

Электронные компоненты HV9910 (Supertex) являются популярной микросхемой для драйверов, благодаря простому схемному разрешению и невысокой цене.

Она имеет встроенный регулятор напряжения и выводы для осуществления управления яркостью, а также вывод для программирования частоты переключений. Выходное значение тока составляет до 0,01А. На данной микросхеме возможно воплотить простой драйвер для светодиодов.

На базе микросхемы UCC28810 (пр-во компании Texas Instruments) можно создать схему драйвера для мощных светодиодов. В такой схеме LED-драйвера может создаваться выходное напряжение величиной 70-85В для светодиодных модулей, состоящих из 28 LED-источников током 3 А.

Полезный совет! Если вы планируете купить сверхяркие светодиоды мощностью 10 Вт, для конструкций из них можно использовать импульсный драйвер на микросхеме UCC28810.

Схема подключения мощного светодиода

Компания Clare предлагает создание простого драйвера импульсного типа на основе микросхемы CPC 9909. Она включает контроллер преобразователя, размещенного в компактном корпусе. За счет встроенного стабилизатора напряжения допускается питание преобразователя от напряжения 8-550В. Микросхема CPC 9909 позволяет эксплуатировать драйвер в условиях широкого разброса температурных режимов от -50 до 80°С.

Расчет драйверов для светодиодов

Чтобы определить напряжение на выходе светодиодного драйвера, необходимо рассчитать отношение мощности (Вт) к значению тока (А). К примеру, драйвер имеет следующие характеристики: мощность 3 Вт и ток 0,3 А. Расчетное отношение составляет 10В. Таким образом, это будет максимальная величина выходного напряжения данного преобразователя.

Если необходимо подключить 3 LED-источника, ток каждого из которых составляет 0,3 мА при напряжении питания 3В. Подключая к светодиодному драйверу один из приборов, то выходное напряжение будет равно 3В и ток 0,3 А. Собрав последовательно два LED-источника, выходное напряжение будет равно 6В и ток 0,3 А. Добавив в последовательную цепочку третий светодиод, получим 9В и 0,3 А. При параллельном соединении 0,3 А одинаково распределятся между светодиодами по 0,1 А. Подключая светодиоды к устройству на 0,3 А при значении тока 0,7, им достанется всего 0,3 А.

Таков алгоритм функционирования светодиодных драйверов. Они выдают такое количество тока, на которое они рассчитаны. Способ подключения LED-приборов в этом случае не играет роли. Есть модели драйверов, предполагающие любое количество подключаемых к ним светодиодов. Но тогда существует ограничение по мощности LED-источников: она не должна превышать мощность самого драйвера. Выпускаются драйверы, рассчитанные на определенное число подключаемых светодиодов К ним разрешается подключить меньшее количество светодиодов. Но такие драйверы имеют низкую эффективность, в отличие от устройств, рассчитанных на конкретное количество LED-приборов.

Следует отметить, что у драйверов, рассчитанных на фиксированное количество излучающих диодов, предусмотрена защита от аварийных ситуаций. Такие преобразователи некорректно работают, если к ним подключить меньшее число светодиодов: они будут мерцать или вообще не будут светиться. Таким образом, если подключить к драйверу напряжение без соответствующей нагрузки, он будет работать нестабильно.

Схема драйвера для светодиодов своими руками на базе PT4115

Схемы драйвера для питания LED-приборов рассеивающей мощностью 3 Вт могут быть исполнены в двух вариантах. Первый предполагает наличие источника питания напряжением от 6 до 30В. В другой схеме предусмотрено питание от источника переменного тока напряжением от 12 до 18В. В этом случае в схему введен диодный мост, на выходе которого устанавливается конденсатор . Он способствует сглаживанию колебаний напряжения, емкость его составляет 1000 мкФ.

Для первой и второй схемы особое значение имеет конденсатор (CIN): этот компонент призван уменьшить пульсацию и компенсировать накопленную катушкой индуктивности энергию при закрытии MOP-транзистора. В отсутствие конденсатора вся энергия индуктивности через полупроводниковый диод ДШБ (D) попадет на вывод напряжения питания (VIN) и станет причиной пробоя микросхемы относительно питания.

Микросхема PT4115

Полезный совет! Следует обязательно учитывать, что подключение драйвера для светодиодов в отсутствие входного конденсатора не разрешается.

Учитывая количество и то, сколько потребляют светодиоды, рассчитывается индуктивность (L). В схеме светодиодного драйвера следует подбирать индуктивность, величина которой 68-220 мкГн. Об этом свидетельствуют данные технической документации. Можно допустить небольшое увеличение значения L, однако следует учесть, что тогда снизится КПД схемы в целом.

Как только подается напряжение, величина тока при прохождении его через резистор RS (работает как датчик тока) и L будет нулевая. Далее, CS comparator анализирует уровни потенциалов, находящихся до резистора и после него – в результате появляется высокая концентрация на выходе. Ток, идущий в нагрузку, нарастает до определенного значения, контролируемого RS. Ток увеличивается в зависимости от значения индуктивности и от величины напряжения.

Схема драйвера для светодиодов с использованием PT4115

Сборка компонентов драйвера

Компоненты обвязки микросхемы РТ 4115 подбираются с учетом указаний производителя. Для CIN следует применять низкоимпедансный конденсатор (конденсатор с низким ESR), так как применение других аналогов негативно скажется на эффективности драйвера. Если устройство будет запитано от блока со стабилизированным током, на входе понадобится один конденсатор емкостью от 4,7 мкФ. Его рекомендуется разместить рядом с микросхемой. Если ток переменный, потребуется ввести твердотельный танталовый конденсатор, емкость которого не ниже 100 мкФ.

В схему включения для светодиодов 3 Вт необходимо установить катушку индуктивности на 68 мкГн. Она должна располагаться как можно ближе к выводу SW. Можно сделать катушку самостоятельно. Для этого потребуется кольцо из вышедшего из строя компьютера и обмоточный провод (ПЭЛ-0,35). В качестве диода D можно использовать диод FR 103. Его параметры: емкость 15 пФ, время восстановления 150 нс, температура от -65 до 150°С. Он может справиться с импульсами тока до 30 А.

Минимальная величина резистора RS в схеме светодиодного драйвера составляет 0,082 Ом, ток – 1,2 А. Чтобы рассчитать резистор, необходимо использовать значение тока, необходимого для светодиода. Ниже приведена формула для расчета:

RS = 0,1 / I,

где I – номинальная величина тока LED-источника.

Низковольтный драйвер на микросхеме

Величина RS в схеме светодиодного драйвера составляет 0,13 Ом, соответственно значение тока – 780 мА. Если такой резистор не удается отыскать, можно использовать несколько низкоомных компонентов, используя при расчете формулу сопротивления для параллельного и последовательного включения.

См. также

• ШИМ-контроллер
• Светодиод
• токоограничивающий резистор

В общем, мой друг ты одолел чтение этой статьи об стабилизатор тока. Работы в переди у тебя будет много. Смело пишикоментарии, развивайся и счастье окажется в ваших руках. Надеюсь, что теперь ты понял что такое стабилизатор тока, светодиодный драйвер и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Источники питания радиоэлектронной аппаратуры

Драйверы светодиодов: назначение и функциональные возможности

Какие характеристики необходимы для драйверов светодиодов?

Хотя светодиодные светильники в 8 раз эффективнее ламп накаливания, они сильно греются из-за внутреннего рассеивания тепла. Если драйвер светодиодов смонтирован рядом с группой светодиодных ламп, он может работать в условиях высокой окружающей температуры, до +80 °С. Поэтому, например, компания Aimtec при разработке своего семейства драйверов светодиодов AMLDL-Z с выходными токами до 1000 мА предприняла все меры для повышения КПД до 95% и расширения рабочего диапазона температур до +85 °С при полной нагрузке.

Задача была решена путем применения неизолированной, понижающей топологии преобразования, которая позволила создать весьма компактную конструкцию в корпусе DIP14 (20,3×10,2×6,9 мм, модели с выходными токами 300–700 мА) и в корпусе DIP16 (23,4×14×10,2 мм для модели AMLDL-30100Z с выходным током 1000 мА).

Рис. 1. Схема подключения одной цепочки светодиодов

Основные характеристики светодиодных драйверов серии AMLDL-Z приведены в таблице 1.

Таблица 1. Основные характеристики светодиодных драйверов серии AMLDL-Z

Наименование	Входное напряжение, В DC	Выходное напряжение, В DC	Выходной ток, мА
AMLDL-3030Z	7–30	2–28	300
AMLDL-3035Z			350
AMLDL-3050Z			500
AMLDL-3060Z			600
AMLDL-3070Z			700
AMLDL-30100Z			1000

Необходимо отметить, что серия светодиодных драйверов AMLDL-Z очень проста в применении. Драйверы имеют вход включения-выключения и возможность регулировки яркости свечения светодиодов.



Подключение драйверов

Если не требуется регулировка яркости свечения светодиодов, то схема включения драйверов крайне проста. Вход управления можно оставить неподключенным. Одна цепочка последовательно включенных светодиодов (от 1 до 7–8 шт.) просто подключается на выход драйвера (рис. 1). Так как драйвер — это источник постоянного тока, а не напряжения, то токоограничивающий резистор не нужен. Напряжение на выходе драйвера установится автоматически, в соответствии с числом светодиодов в цепочке. При необходимости подключить более 8 светодиодов, можно организовать параллельное подключение нескольких последовательных цепочек из светодиодов, но при этом потребуется токоограничивающий резистор в каждой цепочке (рис. 2).

Рис. 2. Схема подключения более 8 светодиодов

Например, чтобы подключить до 9–16 светодиодов с рабочими токами 350 мА, необходимо выбрать драйвер AMLDL-3070Z с выходным током 700 мА и подключить на его выход две последовательные цепочки светодиодов. На выход драйвера AMLDL-30100Z с выходным током 1000 мА можно подключить три такие последовательные цепочки (то есть до 24 светодиодов с рабочим током 350 мА).

В случае отсутствия источника напряжения постоянного тока можно включить драйверы светодиодов по схеме, приведенной на рис. 3. Очевидно, что так как в этих драйверах используется понижающая топология преобразования, то входное напряжение должно быть, как минимум, на 2–3 В выше выходного падения напряжения на цепочке последовательно подключенных светодиодов.

Рис. 3. Подключение драйверов при питании от переменного тока напряжением 5–21 В АС

С точки зрения эффективности, чем больше последовательно соединенных светодиодов подключено на выход драйвера, тем выше КПД преобразования. Это отчетливо видно на рис. 4, где показана зависимость КПД драйвера AMLDL3070-Z от входного напряжения и числа подключенных светодиодов.

Рис. 4. Зависимость КПД преобразования от входного напряжения и числа светодиодов



Регулировка яркости свечения светодиодов

Все драйверы серии AMLDL-Z имеют вход управления, с помощью которого можно включать-выключать устройство и регулиро-вать яркость свечения светодиодов.

Есть два способа регулировки яркости:

• аналоговый — изменением напряжения на входе управления;
• цифровой — с помощью широтно-импульсномодулированного (ШИМ) сигнала на том же входе.

Сначала рассмотрим самый простой способ регулировки яркости — аналоговый. Изменение напряжения на входе управления должно быть в пределах 0,3–1,25 В DC. Схема включения при использовании для регулировки яркости стабильного напряжения приведена на рис. 5. Расчет элементов схемы можно провести по формуле, приведенной на этом же рисунке.

Рис. 5. Схема регулировки яркости при наличии стабильного напряжения управления

Схема включения при использовании для регулировки яркости нестабильного напряжения приведена на рис. 6.

Рис. 6. Схема регулировки яркости при наличии нестабильного напряжения управления

Величину выходного тока драйвера в зависимости от величины управляющего напряжения V_adj можно рассчитать по формуле:

I_out = (0,08V_adj)/X.

Значение коэффициента Х выбирается из таблицы 2 для соответствующей модели драйвера. Зависимость выходного тока драйверов от величины напряжения управления (V_adj) имеет практически линейный характер и сходна для всех моделей. В качестве примера на рис. 7 приведена эта зависимость для модели AMLDL-3035Z (с максимальным выходным током 350 мА). Характеристики для остальных моделей приведены в документации на эту серию.

Рис. 7. Зависимость выходного тока драйвера AMLDL-3035Z от управляющего напряжения

Существует еще более простая схема (рис. 8) аналоговой регулировки выходного тока драйвера (и, следовательно, яркости светодиодов), не требующая внешнего источника напряжения.

Рис. 8. Схема регулировки яркости с помощью переменного резистора

Как видно из схемы, регулировка яркости светодиодов осуществляется с помощью переменного резистора, подключенного между входом управления V_adj и минусом входа. Конденсатор Cadj предназначен для снижения воздействия наводок и ВЧ-помех на вход управления. Рекомендуется установить керамический конденсатор с номиналом 0,22 мкФ. Выходной ток драйвера в зависимости от напряжения управления можно рассчитать по формуле:

I_out = ((0,08/X)R_adj)/(R_adj+200),

где Х — параметр, специфический для каждой модели драйвера (см. табл. 2), I_out в А, R_adj в кОм

Таблица 2. Значение коэффициента Х для расчета выходного тока драйвера в зависимости от управляющего напряжения

Наименование	Х
AMLDL-3030Z	0,327
AMLDL-3035Z	0,280
AMLDL-3050Z	0,197
AMLDL-3060Z	0,165
AMLDL-3070Z	0,139
AMLDL-30100Z	0,095



Регулировка выходного тока драйвера с помощью ШИМ-сигнала управления

ШИМ-сигнал с длительностью рабочего цикла DPWM можно подать непосредственно на вход управления, как показано на рис. 9. Выходной ток драйвера в зависимости от длительности рабочего цикла DPWM можно рассчитать по простой формуле:

I_out = (0,1 D_PWM)/Х, для 0 ‹ D_PWM ‹ 1,

где Х также выбирается из таблицы 2 для соответствующей модели драйвера.

Рис. 9. Схема регулировки яркости светодиодов с помощью ШИМ-сигнала

Возможно управление яркостью светодиодов ШИМ-сигналом от выхода с открытым коллектором (или стоком) микроконтроллера, как показано на рис. 10.

Рис. 10. Управление яркостью светодиодов ШИМ-сигналом микроконтроллера

Резистор 10 кОм и диод необходимы для подавления выбросов отрицательной полярности на входе V_adj из-за емкости сток-исток (коллекторэмиттер) полевого (или биполярного) транзистора на выходе микроконтроллера. Любые выбросы отрицательной полярности будут вносить погрешности и/или нестабильность в выходной ток драйвера.

При отсутствии микроконтроллера в устройстве можно сформировать ШИМ-сигнал на очень популярном таймере NE555 (рис. 11). Необходимо помнить, что частота ШИМ-сигнала не должна быть меньше 100 Гц — чтобы не было видимых глазу мерцаний, и не более 1000 Гц: это максимально допустимая частота ШИМ-сигнала на входе V_adj. Компонент AMSR-7805Z представляет собой ультракомпактный DC/DC-преобразователь в корпусе SIP3 без гальванической развязки, с широким входом (6,5–34 В DC) и стабилизированным выходом 5 В/0,5 A для питания схемы от нестабилизированного входного напряжения.

Рис. 11. Схема формирования ШИМ-сигнала для управления яркостью на основе таймера NE555

Когда возникает необходимость использовать режим «вспышек» (например, в дорожных знаках — указателях поворота), можно с незначительными изменениями применить эту же схему (она приведена в документации на эту серию драйверов).



Фильтрация помех на входе драйвера

Драйвер светодиодов, как и любой импульсный преобразователь, создает радиопомехи в сети питания. Чтобы снизить уровень помех до величины, соответствующей классу В (EN55022), необходимо установить входной фильтр, приведенный на рис. 12. Т. к. на входе драйвера стоит конденсатор, то вместе с внешними компонентами получается классический «П-образный» фильтр, который достаточно успешно подавляет импульсные помехи.

Рис. 12. Схема входного фильтра для снижения уровня помех до класса В EN55022

Таблица 3. Значение индуктивности L для различных драйверов

Наименование	Индуктивность L, мкГн
AMLDL-3030Z	68
AMLDL-3035Z	68
AMLDL-3050Z	27
AMLDL-3060Z	27
AMLDL-3070Z	27
AMLDL-30100Z	27



Термокомпенсация выходного тока драйвера светодиодов

Как уже отмечалось выше, несмотря на достаточно высокий КПД, светодиоды, особенно сверхъяркие, сильно нагреваются при работе, что заметно сокращает срок их службы и может привести к внезапному отказу.

Чтобы избежать этого, можно использовать схему термокомпенсации, приведенную на рис. 13. Выбор компонентов термокомпенсирующей обратной связи зависит от номиналов резисторов R2 и R3 и от эффективности радиатора светодиодов. Чтобы оптимизировать регулировку яркости светодиодов при высокой температуре окружающей среды, светодиоды должны иметь хороший радиатор для отвода тепла, иначе регулировка управляющего тока не будет оптимальной. Пороговые точки слежения за температурой устанавливаются регулировкой резистора R2. Предлагаются три температурные пороговые точки, ориентировочно — 25, 40 и 60 °С. Необходимо помнить, что ток через светодиоды не будет плавно уменьшаться до нуля: схема регулировки, подающая напряжение управления на вход управления V_adj, обеспечивает пределы изменения выходного тока в диапазоне примерно 5:1. Как только напряжение управления упадет ниже порога отключения (примерно 200 мВ), ток через светодиоды упадет до нуля и они перестанут светиться. Крутизна уменьшения выходного тока драйвера зависит от температурного коэффициента сопротивления (ТКС) термистора. Чем больше ТКС, тем выше крутизна изменения выходного тока. Наклон характеристики регулировки тока светодиодов будет также зависеть от изменений напряжения база-эмиттер транзистора Q1, вызванных изменением окружающей температуры.

Рис. 13. Схема термокомпенсации тока питания светодиодов



Особенности параллельного включения драйверов светодиодов

Довольно часто встает задача параллельного питания нескольких драйверов от одного источника и одновременного управления яркостью светодиодов, подключенных к этим драйверам. Возможное решение данной задачи приведено на рис. 14. В этом применении важно, чтобы каждая группа светодиодов, подключенных к одному драйверу, не имела электрического контакта с другими светодиодами и входным источником питания. Это необходимо для того, чтобы избежать повреждения драйверов и интерференции между группами светодиодов. Кроме того, при питании нескольких драйверов (как и любых DC/DC-преобразователей) от одного источника необходима развязка входа каждого драйвера с помощью малогабаритного дросселя (до 47 мкГн), чтобы устранить взаимное влияние внутренних генераторов драйверов друг на друга. В противном случае, при совпадении частот генераторов драйверов возможно разрушение внутренних компонентов входной цепи драйвера и их выход из строя вследствие резонанса на частоте преобразования.

Рис. 14. Параллельное управление несколькими группами светодиодов одновременно



Иные применения драйверов светодиодов

Как уже указывалось выше, драйверы светодиодов AMLDL-Z представляют собой компактные источники стабильного тока, которые можно использовать в любом применении, где требуется стабильный выходной ток до 1 А. Например, в схемах питания соленоидов, электрохимических процессах, да, в конце концов, даже в схемах заряда аккумуляторов с внешними устройствами контроля заряда.

Светодиодное освещение имеет огромные перспективы вследствие огромной экономии электроэнергии и значительно более высокой надежности по сравнению с любыми другими осветительными технологиями. Это особенно важно в связи с принятыми решениями о свертывании в ближайшее время производства и применения ламп накаливания как по всему миру, так и в России. В этом процессе драйверы светодиодов играют особую роль как необходимое средство обеспечения развития современных осветительных технологий и их успешного применения как в промышленности, так и в быту.

Драйвер тока для светодиодов

Hyundai Elantra когда-то была GL 😉 › Бортжурнал › Перегорают светодиоды? Делаем простейший драйвер своими руками.

…оооооочень много раз мне пришлось столкнуться с проблемой перегоревших светодиодов, установленных где-либо в машине…началось всё это с лампочек в габаритах, потом постоянно горела подсветка приборки, потом подсветка блока отопителя, багажника и т.д…

И вот как-то раз это явление достало меня окончательно и я, бегло пробежавшись глазами по записям в блогах одноклубников, решил сделать подсветку приборки “вечной” линейным стабилизатором напряжения L7812CV, +12в, что, естественно, никакого толка не дало и лента сгорела, как ни в чем не бывало 🙂

Вот он, виновник торжества.

…хотя…его вины тут нет. Виноваты тут далекие от электроники люди и я, человек который слишком мало копал, прежде, чем что-то сделать…Все мы ошибаемся, что поделать, потому и половина бортового журнала — это работа над ошибками… 🙂

Начнем с того, что светодиоды сгорают от скачков тока, а не напряжения.

“Светодиод питается ТОКОМ. Нет у него параметра НАПРЯЖЕНИЕ. Есть параметр — падение напряжения! То есть сколько на нем теряется.
Если написано на светодиоде 20мА 3.4В, то это значить что ему надо не больше 20 миллиампер. И при этом на нем потеряется 3.4 вольта.
Не для питания нужно 3.4 вольта, а просто на нем «потеряется»!
То есть вы можете питать его хоть от 1000 вольт, только если подадите ему не больше 20мА. Он не сгорит, не перегреется и будет светить как надо, но после него останется уже на 3.4 вольта меньше. Вот и вся наука.
Ограничьте ему ток — и он будет сыт и будет светить долго и счастливо.”

Теперь понятно, почему с долбанными линейными стабами типа L7812CV постоянно все перегорает?
Да, стабилизация нужна по току, а не по напряжению и делается это резисторами!

Ладно, поехали дальше.
В связи с тем, что сейчас у меня висит 4 проекта по фарам, которые будут делаться на очень дорогостоящих COB кольцах (которые ещё дороже стали с учетом долбанного курса валют) стабилизация таковых просто жизненно необходима…

Вот как оно выглядит

Вы спросите сейчас, а нафига драйвер, если вон он, уже висит и все стабилизирует.
Ну да, я тоже так думал, а на деле оказалось, что там те же самые стабилизаторы напряжения стоят (у одного из клиентов одно кольцо уже начало моросить). Ну кто ж знал, что Китайцы в плане драйверов решили сэкономить.

Итак, делаем простейший драйвер.

Берем идеальную автомобильную сеть 12 Вольт и считаем какой нам нужен резистор на примере COB кольца, мощностью 5 Вт.

Мы можем узнать силу тока, потребляемую электроприбором зная его мощность и напряжение питания.
Потребляемый ток равен мощности деленной на напряжение в сети.
COB кольцо потребляет 5 Вт. Напряжение в идеальном автомобиле 12 Вольт.
Если считать не умеете, то можно посчитать тут
ydoma. info/electricity-zakon-oma.html
Получаем 420 милиампер потребляемого тока таким колечком.
дальше идем сюда
ledcalc.ru/lm317
вводим требуемый ток 420 милиампер и получаем:
Расчетное сопротивление: 2.98 Ом
Ближайшее стандартное: 3.30 Ом
Ток при стандартном резисторе: 379 мА
Мощность резистора: 0.582 Вт.

ЭТО РАСЧЕТ РАБОТАЕТ, КОГДА ВЫ ТОЧНО УВЕРЕНЫ В ХАРАКТЕРИСТИКАХ СВЕТОДИОДА, ЕСЛИ НЕТ, ТО ДЕЛАЕМ ЗАМЕР ПОТРЕБЛЕНИЯ ТОКА МУЛЬТИМЕТРОМ!
КАК ЭТО ДЕЛАТЬ, СМОТРИМ ТУТ!
К слову, выше расчет, где я взял спецификацию диода от китайца, является неверным, ибо при замере фактическое потребление тока оказалось не 420 мА, а 300мА. Потому сразу можно сделать вывод, что пятью ваттами там и не пахнет 🙂

Дальше идем в магазин и покупаем:
-LM317. Внешне как и LM7812. Корпус один, смысл несколько разный.

Драйверы для светодиодов: виды, назначение, подключение

LED-источники должны подключаться к электросети через специальные устройства, стабилизирующие ток – драйверы для светодиодов. Это преобразователи напряжения переменного тока 220 В в постоянный ток с необходимыми для работы световых диодов параметрами. Только при их наличии можно гарантировать стабильную работу, длительный срок эксплуатации LED-источников, заявленную яркость, защиту от короткого замыкания и перегрева. Выбор драйверов небольшой, поэтому лучше сначала приобрести преобразователь, а потом под него подбирать светодиодные источники освещения. Собрать устройство можно самостоятельно по простой схеме. О том, что такое драйвер для светодиода, какой купить и как правильно его использовать, читайте в нашем обзоре.

Мощный светодиод со стабилизатором

Что такое драйверы для светодиодов и зачем они нужны

Светодиоды – это полупроводниковые элементы. За яркость их свечения отвечает ток, а не напряжение. Чтобы они работали, нужен стабильный ток, определенного значения. При p-n переходе падает напряжение на одинаковое количество вольт для каждого элемента. Обеспечить оптимальную работу LED-источников с учетом этих параметров – задача драйвера.

Какая именно нужна мощность и насколько падает напряжение при p-n переходе, должно быть указано в паспортных данных светодиодного прибора. Диапазон параметров преобразователя должен вписываться в эти значения.

По сути, драйвер – это блок питания. Но основной выходной параметр этого устройства – стабилизированный ток. Их производят по принципу ШИМ-преобразования с использованием специальных микросхем или на базе из транзисторов. Последние называют простыми.

Преобразователь питается от обычной сети, на выходе выдает напряжение заданного диапазона, которое указывается в виде двух чисел: минимального и максимального значения. Обычно от 3 В до нескольких десятков. Например, с помощью преобразователя с напряжением на выходе 9÷21 В и мощностью 780 мА можно обеспечить работу 3÷6 светодиодных элементов, каждый из которых создает падение в сети на 3 В.

Таким образом, драйвер – это устройство, преобразующее ток из сети 220 В под заданные параметры осветительного прибора, обеспечивающее его нормальную работу и долгий срок эксплуатации.

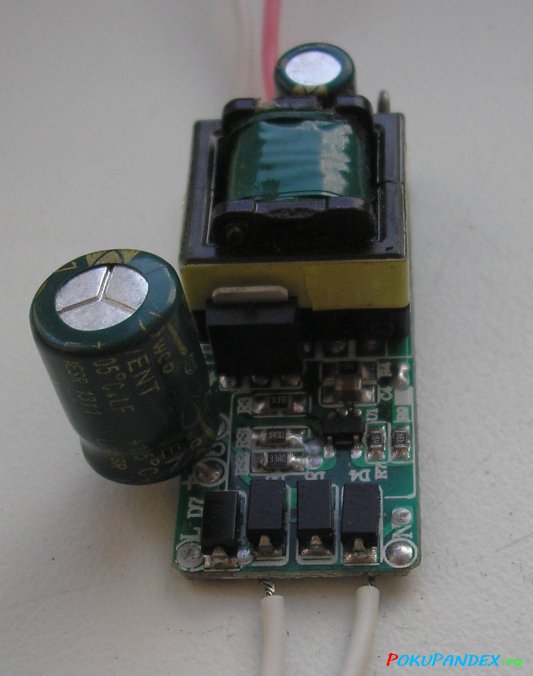

Внешний вид LED-драйвера

Где применяют

Спрос на преобразователи растет вместе с популярностью светодиодов. LED-источники освещения – это экономичные, мощные и компактные приборы. Их применяют в разнообразных целях:

• для фонарей уличного освещения;
• в быту;
• для обустройства подсветки;
• в автомобильных и велосипедных фарах;
• в небольших фонарях;

При подключении в сеть 220 В всегда нужен драйвер, в случае использования постоянного напряжения допустимо обойтись резистором.

Светодиодные уличные фонари – мощные и экономичные

Как работает устройство

Принцип работы LED-драйверов для светодиодов заключается в поддержании заданного тока на выходе, независимо от изменения напряжения. Ток, проходящий через сопротивления внутри прибора, стабилизируется и приобретает нужную частоту. Затем проходит через выпрямляющий диодный мост. На выходе получаем стабильный прямой ток, достаточный для работы определенного количества светодиодов.

Основные характеристики драйверов

Ключевые параметры приборов для преобразования тока, на которые нужно опираться при выборе:

1. Номинальная мощность устройства. Она указана в диапазоне. Максимальное значение обязательно должно быть немного больше, чем потребляемая мощность, подключаемого осветительного прибора.
2. Напряжение на выходе. Значение должно быть больше или равно общей сумме падения напряжения на каждом элементе схемы.
3. Номинальный ток. Должен соответствовать мощности прибора, чтобы обеспечивать достаточную яркость.

В зависимости от этих характеристик, определяют какие LED-источники можно подключить при помощи конкретного драйвера.

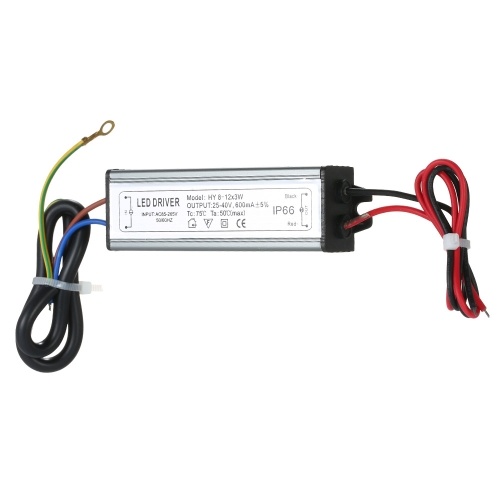

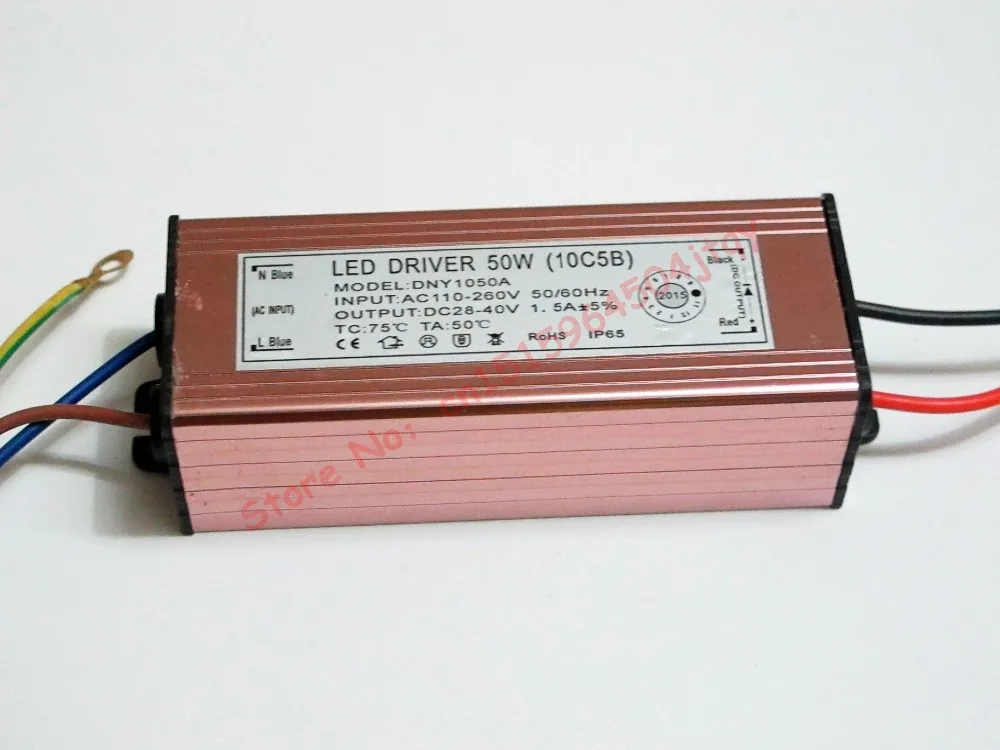

Вся важная информация есть на корпусе устройства

Виды преобразователей тока по типу устройства

Производятся драйверы двух типов: линейные и импульсные. У них одна функция, но сфера применения, технические особенности и стоимость различаются. Сравнение преобразователей разных типов представлено в таблице:

Тип устройства	Технические характеристики	Плюсы	Минусы	Сфера применения
Генератор тока на транзисторе с p-каналом, плавно стабилизирует ток при переменном напряжении	Не создает помех, недорогой	КПД менее 80%, сильно нагревается	Маломощные светодиодные светильники, ленты, фонарики
Работает на основе широтно-импульсной модуляции	Высокий КПД (до 95%), подходит для мощных приборов, продлевает срок службы элементов	Создает электромагнитные помехи	Тюнинг автомобилей, уличное освещение, бытовые LED-источники

Как подобрать драйвер для светодиодов и рассчитать его технические параметры

Драйвер для светодиодной ленты не подойдет для мощного уличного фонаря и наоборот, поэтому необходимо как можно точнее рассчитать основные параметры устройства и учесть условия эксплуатации.

Параметр	От чего зависит	Как рассчитать
Расчет мощности устройства	Определяется мощностью всех подключаемых светодиодов	Рассчитывается по формуле P = P LED-источника × n, где P – это мощность драйвера; P LED-источника – мощность одного подключаемого элемента; n – количество элементов. Для запаса мощности 30% нужно P умножить на 1,3. Полученное значение – это максимальная мощность драйвера, необходимая для подключения осветительного прибора
Расчет напряжения на выходе	Определяется падением напряжения на каждом элементе	Величина зависит от цвета свечения элементов, она указывается на самом устройстве или на упаковке. Например, к драйверу 12 В можно подключить 9 зеленых или 16 красных светодиодов.
Расчет тока	Зависит от мощности и яркости светодиодов	Определяется параметрами, подключаемого устройства

Преобразователи выпускаются в корпусе и без. Первые выглядят более эстетичными и имеют защиту от влаги и пыли, вторые используются при скрытом монтаже и стоят дешевле. Еще одна характеристика, которую необходимо учесть – допустимая температура эксплуатации. Для линейных и импульсных преобразователей она разная.

Важно! На упаковке с устройством должны быть указаны его основные параметры и производитель.

Способы подключения преобразователей тока

Светодиоды можно подключить к устройству двумя способами: параллельно (несколькими цепочками с одинаковым количеством элементов) и последовательно (один за одним в одной цепи).

Для соединения 6 элементов, падение напряжения которых составляет 2 В, параллельно в две линии понадобится драйвер 6 В на 600 мА. А при подключении последовательно преобразователь должен быть рассчитан на 12 В и 300 мА.

Последовательное подключение лучше тем, что все светодиоды будут светиться одинаково, тогда как при параллельном соединении яркость линий может различаться. При последовательном соединении большого количества элементов потребуется драйвер с большим выходным напряжением.

Способы соединения светодиодов

Диммируемые преобразователи тока для светодиодов

Диммирование – это регулирование интенсивности света, исходящего от осветительного прибора. Диммируемые драйверы для светодиодных светильников позволяют изменять входные и выходные параметры тока. За счет этого увеличивается или уменьшается яркость свечения светодиодов. При использовании регулирования, возможно изменение цвета свечения. Если мощность меньше, то белые элементы могут стать желтыми, если больше, то синими.

Диммирование светодиодов при помощи пульта ДУ

Китайские драйверы: стоит ли экономить

Драйверы выпускаются в Китае в огромном количестве. Они отличаются низкой стоимостью, поэтому довольно востребованы. Имеют гальваническую развязку. Их технические параметры нередко завышены, поэтому при покупке дешевого устройства стоит это учесть.

Чаще всего это импульсные преобразователи, с мощностью 350÷700 мА. Далеко не всегда они имеют корпус, что даже удобно, если прибор приобретается с целью экспериментирования или обучения.

Недостатки китайской продукции:

• в качестве основы используются простые и дешевые микросхемы;
• устройства не имеют защиты от колебаний в сети и перегрева;
• создают радиопомехи;
• создают на выходе высокоуровневую пульсацию;
• служат недолго и не имеют гарантии.

Не все китайские драйверы плохие, выпускаются и более надежные устройства, например, на базе PT4115. Их можно применять для подключения бытовых LED-источников, фонариков, лент.

Срок службы драйверов

Срок эксплуатации лед драйвера для светодиодных светильников зависит от внешних условий и изначального качества устройства. Ориентировочный срок исправной службы драйвера от 20 до 100 тыс. часов.

Повлиять на срок службы могут такие факторы:

• перепады температурного режима;
• высокая влажность;
• скачки напряжения;
• неполная загруженность устройства (если драйвер рассчитан на 100 Вт, а использует 50 Вт, напряжение возвращается обратно, от чего возникает перегрузка).

Известные производители дают гарантию на драйверы, в среднем на 30 тыс. часов. Но если устройство использовалось неправильно, то ответственность несет покупатель. Если LED-источник не включается или перестал работать, возможно, проблема в преобразователе, неправильном соединении, или неисправности самого осветительного прибора.

Как проверить драйвер для светодиодов на работоспособность смотрите в видео ниже:

Что такое драйвер и для чего он нужен светодиодам

Сейчас уже можно разделить светодиоды на два основных подтипа: индикаторные и осветительные. Осветительные светодиоды – относительно новые элементы светотехники. Первые модели применялись как индикаторы еще лет 30 назад. Но прогресс на месте не стоит. Инженерам удалось получить большую яркость при минимальном размере и потребляемом токе в сравнение с лампами. Кроме того, светодиоды имеют намного большую механическую прочность. Как лампочку их уже не разобьешь.

Светодиодная осветительная продукция серьезно потеснила практически все другие источники света. Светодиоды могут обеспечить освещение не хуже лампового. А их энергоэффективность намного выше. Обычно источники света на основе светодиодов окупаются в течение года. Сейчас их можно встретить в качестве домашнего освещения, уличных фонарей. Они устанавливаются в световое оборудование автомобилей. Даже в мониторах и телевизорах они заменили лампы подсветки .

Назначение.

Светодиод весьма чувствителен к качеству электропитания. Если пониженное напряжение ему не сделает ничего плохого, то повышенные напряжения и токи очень быстро снижают ресурс этих перспективных источников света. Многие видели, наверное, как на автомобилях хаотично моргают огни. Этот светодиод уже отслужил.

Для обеспечения стабильного электропитания (поддержания заданного напряжения и тока) необходима дополнительная электронная схема – блок питания или драйвер питания. Часто его называют led driver.

Принцип работы.

Электронная схема должна обеспечить строго стабилизированные напряжение и ток, подводимые к кристаллу. Небольшое превышение в цепи питания существенно снижает ресурс светоизлучателя.

В простейшем и самом дешевом случае просто ставят ограничительный резистор.

Питание диода через ограничивающий резистор.

Это простейшая линейная схема. Она не способна автоматически поддерживать ток. С ростом напряжения, он будет расти, при превышение допустимого значения произойдет разрушение кристалла от перегрева. В более сложном случае управление реализуется через транзистор. Недостаток линейной схемы – бесполезное рассеивание мощности. С ростом напряжения будут расти и потери. Если для маломощных LED-источников света такой подход еще допустим, то при использовании мощных светоизлучающих диодов такие схемы не используются. Из плюсов только простота реализации, низкая себестоимость, достаточная надежность схемы.

Можно применить импульсную стабилизацию. В простейшем случае схема будет выглядеть так:

Пример.Импульсная стабилизация (упрощенно)

При нажатии на кнопку происходит заряд конденсатора, при отпускании, он отдает накопленную энергию полупроводнику, а тот излучает свет. При росте напряжения время на зарядку сокращается, при падении – увеличивается. Вот так на кнопку и надо нажимать, поддерживая свечение. Естественно, сейчас это все делает электроника. В источниках питания роль кнопки выполняет транзистор, либо тиристор. Это – принцип ШИМ – широтно-импульсная модуляция. Замыкание происходит десятки, а то и тысячи раз в секунду. КПД ШИМ может достигать 95%.

Категорически не стоит путать светодиодный драйвер и ПРА для люминесцентных ламп, у них разные принципы работы.

Характеристики драйверов, их отличия от блоков питания LED ленты.

Если сравнивать драйвер и блок питания, то у них есть различия в работе. Драйвер – это источник тока. Его задача поддерживать именно определенную силу тока через кристалл или светодиодную линейку.

Задача стабилизированного блока питания в выдаче именно стабильного напряжения. Хотя блок питания – понятие обобщенное.

Источник напряжения применяется в основном со светодиодной лентой, где диоды включены в параллель. Соответственно через них должен проходить равный ток, при неизменном напряжении. При использовании одного светодиода важно обеспечить определенную силу тока через него. Отличия есть, но оба выполняют одну и туже задачу – обеспечение стабильного питания.

Для подключения светодиодной ленты необходимы, как правило, блоки питания, выдающие 12, либо 24 В. Второй параметр – это мощность. Блок питания должен выдавать мощность не равную, а несколько большую, чем мощность подключаемой светодиодной линейки. В противном случае, яркость свечения будет недостаточна. Обычно запас по мощности рекомендуется в пределах 20-30 процентов от суммарной мощности.

При выборе драйвера нужно учесть:

Кроме того, существуют и регулируемые источники питания. Их задача – регулировка яркости освещения. Но различаются принципы – регулировка напряжения, либо силы тока.

Для подключения led-линейки потребуется большая сила тока при неизменном напряжении.

Суммарная мощность будет рассчитываться по формуле P = P(led) × n, где Р – мощность, Р(led) – мощность единичного диода в линейке, n – их количество.

Сила тока через линейку будет рассчитываться по аналогичной формуле.

Если есть желание самостоятельно изготовить источник питания для светодиодов, то самый простой вариант – импульсный без гальванической развязки.

Схема простого led-драйвера без гальванической развязки.

Схема проста и надежна. Делитель основан на емкостном сопротивлении. Выпрямление производится при помощи диодного моста. Электролитический конденсатор (перед L7812) сглаживает пульсации после выпрямления. Конденсатор после L7812 сглаживает пульсации на светодиодах. На работу схемы он не влияет. L7812 – собственно сам стабилизатор. Это импортный аналог советских микросхем серии КРЕНхх. Та же самая схема включения. Характеристики несколько улучшены. Однако предельный ток составляет не более 1.2А. Это не позволит создать мощный светильник. Существуют неплохие варианты готовых источников питания.

Как выбрать драйвер для светодиодов.

От выбора драйвера зависит срок службы светодиодов. При этом светодиод достигает своих номинальных характеристик, так как получает необходимую ему мощность.

В зависимости от степени защиты драйвер можно применять либо дома, либо на улице. Внешне драйвер может быть открытым, в корпусе из перфорированного металла, либо – закрытый, размешенный в герметичной металлической коробке. Для дома достаточно негерметизированного пластикового корпуса, в котором расположен электронный блок.

Сразу стоит учесть, что ограничивающий резистор – это не самый лучший вариант. Он не избавит ни от скачков питающей сети, ни от импульсных помех. Любое изменение напряжения приведет в скачку тока. Линейные стабилизаторы также не являются достойным средством запитки светоизлучающих диодов. Его способности ограничиваются низкой эффективностью.

Выбор драйвера производится только после того, как известна суммарная мощность, схема подключения и количество светодиодов.

Сейчас много подделок и одни и те же по типоразмерам диоды могут обеспечивать разные мощности. Лучше использовать только известные марки электротехнической продукции.

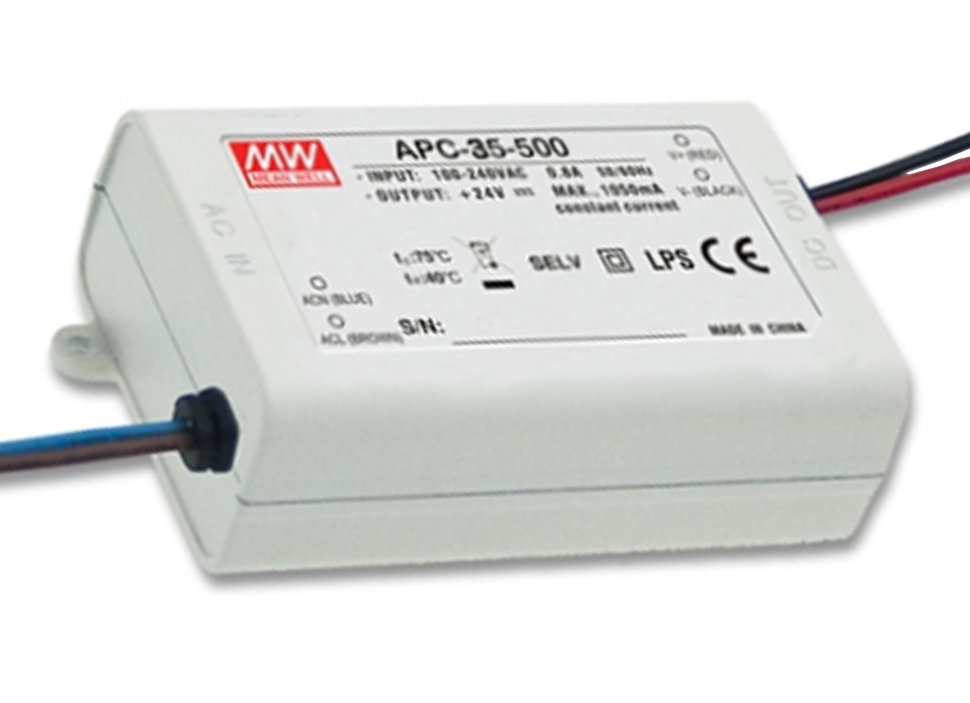

На корпусе драйвера для подключения светодиодов, всегда размещена спецификация. Она включает:

• класс защищенности от пыли и жидкости,
• мощность,
• номинальный стабилизированный ток,
• рабочее входное напряжение,
• диапазон выходного напряжения.

Достаточно популярны бескорпусные led-драйверы. Плату потребуется разместить в корпусе. Это необходимо для безопасного использования. Платы больше подходят для радиолюбителей-энтузиастов. У них входное напряжение может быть либо 12 В, либо 220 В.

Также стоит продумать о размещении драйвера. Температура и влажность влияют на надежность системы освещения.

Зачем нужен драйвер для светодиода и как подобрать

Широкое распространение светодиодов повлекло за собой массовое производство блоков питания для них. Такие блоки называются драйверами. Основной их особенностью является то, что они способны стабильно поддерживать на выходе заданный ток. Другими словами, драйвер для светодиодов (LED) – это источник тока для их питания.

Назначение

Поскольку светодиод — это полупроводниковые элементы, ключевой характеристикой, определяющей яркость их свечения, является не напряжение, а ток. Чтобы они гарантированно отработали заявленное количество часов, необходим драйвер, — он стабилизирует ток, протекающий через цепь светодиодов. Возможно использование маломощных светоизлучающих диодов и без драйвера, в этом случае его роль выполняет резистор.

Применение

Драйверы применяются как при питании светодиода от сети 220В, так и от источников постоянного напряжения 9-36 В. Первые используются при освещении помещений светодиодными лампами и лентами, вторые чаще встречаются в автомобилях, велосипедных фарах, переносных фонарях и т.д.

Принцип работы

Как уже было сказано, драйвер – это источник тока. Его отличия от источника напряжения проиллюстрированы ниже.

Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, если подключить к источнику напряжением 12 В резистор 40 Ом, через него пойдет ток 300 мА.

Если подключить параллельно два резистора, суммарный ток составит уже 600 мА при том же напряжении.

Драйвер же поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться.

Подключим так же резистор 40 Ом к драйверу 300 мА.

Драйвер создаст на резисторе падение напряжения 12 В.

Если подключить параллельно два резистора, ток по-прежнему будет 300 мА, а напряжение упадет до 6 В:

Таким образом, идеальный драйвер способен обеспечить нагрузке номинальный ток вне зависимости от падения напряжения. То есть светодиод с падением напряжения 2 В и током 300 мА будет гореть так же ярко, как и светодиод напряжением 3 В и током 300 мА.

Основные характеристики

При подборе нужно учитывать три основных параметра: выходное напряжение, ток и потребляемая нагрузкой мощность.

Напряжение на выходе драйвера зависит от нескольких факторов:

• падение напряжения на светодиоде;
• количество светодиодов;
• способ подключения.

Ток на выходе драйвера определяется характеристиками светодиодов и зависит от следующих параметров:

Мощность светодиодов влияет на потребляемый ими ток, который может варьироваться в зависимости от требуемой яркости. Драйвер должен обеспечить им этот ток.

Мощность нагрузки зависит от:

• мощности каждого светодиода;
• их количества;
• цвета.

В общем случае потребляемую мощность можно рассчитать как

где Pled — мощность светодиода,

N — количество подключаемых светодиодов.

Максимальная мощность драйвера не должна быть меньше .

Стоит учесть, что для стабильной работы драйвера и предотвращения выхода его из строя следует обеспечить запас по мощности хотя бы 20-30%. То есть должно выполняться следующее соотношение:

где Pmax — максимальная мощность драйвера.

Кроме мощности и количества светодиодов, мощность нагрузки зависит еще от их цвета. Светодиоды разных цветов имеют разное падение напряжения при одинаковом токе. Например, красный светодиод CREE XP-E обладает падением напряжения 1.9-2.4 В при токе 350 мА. Средняя потребляемая им мощность таким образом составляет около 750 мВт.

У XP-E зеленого цвета падение 3.3-3.9 В при том же токе, и его средняя мощность составит уже около 1.25 Вт. То есть драйвером, рассчитанным на 10 ватт, можно питать либо 12-13 красных светодиодов, либо 7-8 зеленых.

Как подобрать драйвер для светодиодов. Способы подключения LED

Допустим, имеется 6 светодиодов с падением напряжения 2 В и током 300 мА. Подключить их можно различными способами, и в каждом случае потребуется драйвер с определенными параметрами:

1. Последовательно. При таком способе подключения потребуется драйвер напряжением 12 В и током 300 мА. Преимущество такого способа в том, что через всю цепь идет один и тот же ток, и светодиоды горят с одинаковой яркостью. Недостаток заключается в том, что для подключения большого числа светодиодов потребуется драйвер с очень большим напряжением.
2. Параллельно. Здесь уже будет достаточно драйвера на 6 В, но потребляемый ток будет примерно в 2 раза больше, чем при последовательном соединении. Недостаток: токи, текущие в каждой цепи, немного различаются из-за разброса параметров светодиодов, поэтому одна цепь будет светить несколько ярче другой.
3. Последовательно по два. Тут потребуется такой же драйвер, как и во втором случае. Яркость свечения будет уже более равномерная, но есть один существенный недостаток: при включении питания в каждой паре светодиодов из-за разброса характеристик один может открыться раньше другого, и через него пойдет ток, в 2 раза превышающий номинальный. Большинство светодиодов рассчитаны на такие кратковременные броски тока, но все-таки этот способ наименее предпочтителен.


Соединять таким образом параллельно 3 и более светодиодов недопустимо, так как при этом через них может пойти слишком большой ток, в результате чего они быстро выйдут из строя.

Обратите внимание, что во всех случаях мощность драйвера составляет 3. 6 Вт и не зависит от способа подключения нагрузки.

Таким образом, целесообразнее выбирать драйвер для светодиодов уже на этапе закупки последних, предварительно определив схему подключения. Если же сначала приобрести сами светодиоды, а потом подбирать к ним драйвер, это может оказаться нелегкой задачей, поскольку вероятность того, что Вы найдете именно тот источник питания, который сможет обеспечить работу именно этого количества светодиодов, включенных по конкретной схеме, невелика.

В общем случае драйверы для светодиодов можно разделить на две категории: линейные и импульсные.

У линейного выходом служит генератор тока. Он обеспечивает стабилизацию выходного тока при нестабильном входном напряжении; причем подстройка происходит плавно, не создавая высокочастотных электромагнитных помех. Они просты и дешевы, но невысокий КПД (менее 80%) ограничивает сферу их применения маломощными светодиодами и лентами.

Импульсные представляют собой устройства, создающие на выходе серию высокочастотных импульсов тока.

Обычно они работают по принципу широтно-импульсной модуляции (ШИМ), то есть среднее значение выходного тока определяется отношением ширины импульсов к периоду их следования (эта величина называется коэффициентом заполнения).

На диаграмме выше показан принцип работы ШИМ-драйвера: частота импульсов остается постоянной, но изменяется коэффициент заполнения от 10% до 80%. Это ведет к изменению среднего значения тока I_cp на выходе.

Такие драйверы получили широкое распространение благодаря компактности и высокому КПД (около 95%). Основным недостатком является больший по сравнению с линейными уровень электромагнитных помех.

Светодиодный драйвер на 220 В

Для включения в сеть 220 В выпускаются как линейные, так и импульсные. Существуют драйверы с гальванической развязкой от сети и без нее. Основными преимуществами первых являются высокий КПД, надежность и безопасность.

Без гальванической развязки обычно дешевле, но менее надежны и требуют осторожности при подключении, поскольку есть вероятность поражения током.

Китайские драйверы

Востребованность драйверов для светодиодов способствует их массовому производству в Китае. Эти устройства представляют собой импульсные источники тока, обычно на 350-700 мА, часто не имеющие корпуса.

Основные их достоинства – низкая цена и наличие гальванической развязки. Недостатки следующие:

• низкая надежность из-за использования дешевых схемных решений;
• отсутствие защиты от перегрева и колебаний в сети;
• высокий уровень радиопомех;
• высокий уровень пульсаций на выходе;
• недолговечность.

Срок службы

Обычно срок службы драйвера меньше, чем у оптической части – производители дают гарантию на 30000 часов работы. Это связано с такими факторами, как:

• нестабильность сетевого напряжения;
• перепады температур;
• уровень влажности;
• загруженность драйвера.

Самым слабым звеном светодиодного драйвера являются сглаживающие конденсаторы, которые имеют тенденцию к испарению электролита, особенно в условиях повышенной влажности и нестабильного питающего напряжения. В результате уровень пульсаций на выходе драйвера повышается, что негативно сказывается на работе светодиодов.

Также на срок службы влияет неполная загруженность драйвера. То есть если он, рассчитан на 150 Вт, а работает на нагрузку 70 Вт, половина его мощности возвращается в сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания. Рекомендуем почитать про срок службы светодиодных ламп.

Схемы драйверов (микросхемы) для светодиодов

Многие производители выпускают специализированные микросхемы драйверов. Рассмотрим некоторые из них.

ON Semiconductor UC3845 – импульсный драйвер с выходным током до 1А. Схема драйвера для светодиода 10w на этой микросхеме приведена ниже.

Supertex HV9910 – очень распространенная микросхема импульсного драйвера. Ток на выходе не превышает 10 мА, не имеет гальванической развязки.

Простой драйвер тока на этой микросхеме представлен ниже.

Texas Instruments UCC28810. Сетевой импульсный драйвер, имеет возможность организовать гальваническую развязку. Выходной ток до 750 мА.

Еще одна микросхема этой фирмы, — драйвер для питания мощных светодиодов LM3404HV — описывается в этом видео:

Устройство работает по принципу резонансного преобразователя типа Buck Converter, то есть функция поддержания требуемого тока здесь частично возложена на резонансную цепь в виде катушки L1 и диода Шоттки D1 (типовая схема приведена ниже). Также имеется возможность задания частоты коммутации подбором резистора R_ON.

Maxim MAX16800 – линейная микросхема, работает при малых напряжениях, поэтому на ней можно построить драйвер 12 вольт. Выходной ток – до 350 мА, поэтому может использоваться как драйвер питания для мощного светодиода, фонарика, и т.д. Есть возможность диммирования. Типовая схема и структура представлены ниже.

Заключение

Светодиоды гораздо более требовательны к источнику питания, чем другие источники света. Например, превышение тока на 20% для люминесцентной лампы не повлечет за собой серьезного ухудшения характеристик, для светодиодов же срок службы сократится в несколько раз. Поэтому выбирать драйвер для светодиодов следует особенно тщательно.

LED драйвер. Зачем он нужен и как его подобрать?

В последнее время потребители всё чаще интересуются светодиодным освещением. Популярность LED ламп вполне обоснована – новая технология освещения не выделяет ультрафиолетового изучения, экономична, а срок службы таких ламп – более 10 лет. Кроме того, при помощи LED элементов в домашних и офисных интерьерах, на улице легко создать оригинальные световые фактуры.

Если вы решились приобрести для дома или офиса такие приборы, то вам стоит знать, что они очень требовательны к параметрам электросетей. Для оптимальной работы освещения вам понадобится LED — драйвер. Так как строительный рынок переполнен устройствами как различного качества так и ценовой политики, перед тем, как приобрести светодиодные устройства и блок питания к ним, не лишним будет ознакомиться с основными советами, которые дают специалисты в этом деле.

Для начала рассмотрим, для чего нужен такой аппарат как драйвер.

Каково предназначение драйверов?

Драйвер (блок питания) — это устройство, которое выполняет функции стабилизации тока, протекающего через цепь светодиодов, и отвечает за то, чтобы купленный вами прибор отработал гарантированное производителем количество часов. При подборе блока питания необходимо для начала досконально изучить его выходные характеристики, среди которых ток, напряжение, мощность, коэффициент полезного действия (КПД), а также степень его защиты т воздействия внешних факторов.

К примеру, от проходных характеристик тока зависит яркость светодиод. Цифровое обозначение напряжения отражает диапазон, в котором функционирует драйвер при возможных скачках напряжения. Ну и конечно чем выше КПД, тем более эффективно будет работать устройство, а срок его эксплуатации будет больше.

Где применяются LED драйвера?

Электронное устройство – драйвер — обычно питается от электрической сети в 220В, но рассчитан на работу и с очень низким напряжением в10, 12 и 24В. Диапазон рабочего выходного напряжения, в большинстве случаев, составляет от 3В до нескольких десятков вольт. К примеру, вам нужно подключить семь светодиодов напряжением 3В. В этом случае потребуется драйвер с выходным напряжением от 9 до 24В, который рассчитан на 780 мА. Обратите внимание, что, несмотря на универсальность, такой драйвер будет обладать малым коэффициентом полезного действия, если дать ему минимальную нагрузку.

Если вам нужно установить освещение в авто, вставить лампу в фару велосипеда, мотоцикла, в один или два небольших уличных фонаря или в ручной фонарь, питания от 9 до 36В вам будет вполне достаточно.

LED –драйверы по мощнее необходимо будет выбирать, если вы намерены подключить светодиодную систему, состоящую из трех и более устройств, на улице, выбрали её для оформления своего интерьера, или же у вас есть настольные офисные светильники, которые работают не менее 8 часов в день.

Как работает драйвер?

Как мы уже рассказывали, LED — драйвер выступает источником тока. Источник напряжения создает на своем выходе некоторое напряжение, в идеале не зависящее от нагрузки.

Например, подключим к источнику напряжением 12 В резистор 40 Ом. Через него пойдет ток величиной 300мА.

Теперь включим сразу два резистора. Суммарный ток составит уже 600мА.

Блок питания поддерживает на своем выходе заданный ток. Напряжение при этом может изменяться. Подключим так же резистор 40Ом к драйверу 300мА.

Блок питания создаст на резисторе падение напряжения 12В.

Если подключить параллельно два резистора, ток также будет 300мА, а напряжение упадет в два раза.

Каковы основные характеристики LED — драйвера?

При подборе драйвера обязательно обращайте внимание на такие параметры, как выходное напряжение, потребляемая нагрузкой мощность (ток).

— Напряжение на выходе зависит от падения напряжения на светодиоде; количества светодиодов; от способа подключения.

— Ток на выходе блока питания определяется характеристиками светодиодов и зависит от их мощности и яркости, количества и цветового решения.

Остановимся на цветовых характеристиках LED — ламп. От этого, к слову, зависит мощность нагрузки. Например, средняя потребляемая мощность красного светодиода варьирует в пределах 740 мВт. У зеленого цвета средняя мощность составит уже около 1.20 Вт. На основании этих данных можно заранее просчитать, какой мощности драйвер вам понадобится.

Чтобы вам легче было просчитать общую потребляемую мощность диодов, предлагаем использовать формулу.

P=Pled x N

где Pled — это мощность LED, N — количество подключаемых диодов.

Еще одно важное правило. Для стабильной работы блока питания запас по мощности должен быть хотя бы 25%. То есть должно выполняться следующее соотношение:

Pmax ≥ (1.2…1.3)xP

где Pmax — это максимальная мощность блока питания.

Как правильно подсоединять светодиоды-LED?

Подключать светодиоды можно несколькими способами.

Первый способ – это последовательное введение. Здесь потребуется драйвер напряжением 12В и током 300мА. При таком способе светодиоды в лампе или на ленте горят одинаково ярко, но если вы решитесь подключить большее число светодиодов, вам потребуется драйвер с очень большим напряжением.

Второй способ — параллельное подключение. Нам подойдет блок питания на 6В, а тока будет потребляться примерно в два раза больше, чем при последовательном подключении. Есть и недостаток — одна цепь может светить ярче другой.

Последовательно-параллельное соединение – встречается в прожекторах и других мощных светильниках, работающих и от постоянного, и от переменного напряжения.

Четвертый способ — подключение драйвера последовательно по два. Он наименее предпочтителен.

Есть еще и гибридный вариант. Он соединил в себе достоинства от последовательного и параллельного соединения светодиодов.

Специалисты советуют драйвер выбирать перед тем, как вы купите светодиоды, да еще и желательно предварительно определить схему их подключения. Так блок питания будет для вас более эффективно работать.

Линейные и импульсные драйверы. Каковы их принципы работы?

Сегодня для LED ламп и лент выпускают линейные и импульсные драйверы.
У линейного выходом служит генератор тока, который обеспечивает стабилизацию напряжения, не создавая при этом электромагнитных помех. Такие драйверы просты в использовании и не дорогие, но невысокий коэффициент полезного действия ограничивает сферу их применения.

Импульсные драйверы, наоборот, имеют высокий коэффициент полезного действия (около 96%), да еще и компактны. Драйвер с такими характеристиками предпочтительнее использовать для портативных осветительных приборов, что позволяет увеличить время работы источника питания. Но есть и минус – из-за высокого уровня электромагнитных помех он менее привлекателен.

Нужен светодиодный драйвер на 220В?

Для включения в сеть 220В выпускаются линейные и импульсные драйверы. При этом если блоки питания обладают гальванической развязкой (передача энергии или сигнала между электрическими цепями без электрического контакта между ним), они демонстрируют высокий коэффициент полезного действия, надежность и безопасность в эксплуатации.

Без гальванической развязки блок питания обойдется вам дешевле, но будет не столь надежным, потребует осторожности при подсоединении из-за опасности удара током.

При подборе параметров по мощности специалисты рекомендуют останавливать свой выбор на светодиодных драйверах с мощностью, превышающей необходимый минимум на 25%. Такой запас мощности не даст электронному прибору и питающему устройству быстро выйти из строя.

Стоит ли покупать китайские драйверы?

Made in China – сегодня на рынке можно встретить сотни драйверов различных характеристик, произведенных в Китае. Что же они собой представляют? В основном это устройства с импульсным источником тока на 350-700мА. Низкая цена и наличие гальванической развязки позволяют таким драйверам быть в спросе у покупателей. Но есть и недостатки прибора китайской сборки. Зачастую они не имеют корпуса, использование дешевых элементов снижает надежность драйвера, да еще и отсутствует защита от перегрева и колебаний в электросети.

Китайские драйверы, как и многие товары, выпускаемые в Поднебесной, недолговечны. Поэтому если вы хотите установить качественную систему освещения, которая прослужит вам ни один год, лучше всего покупать преобразователь для светодиодов от проверенного производителя.

Каков срок службы led драйвера?

Драйверы, как и любая электроника, имеют свой срок эксплуатации. Гарантийный срок службы LED — драйвера составляет 30 000 часов. Но не стоит забывать, что время работы аппарата будет зависеть еще от нестабильности сетевого напряжения, уровня влажности и перепада температур, влияния на него внешних факторов.

Неполная загруженность драйвера также снижает срок эксплуатации прибора. К примеру, если LED – драйвер рассчитан на 200Вт, а работает на нагрузку 90Вт, половина его мощности возвращается в электрическую сеть, вызывая ее перегрузку. Это провоцирует частые сбои питания и прибор может перегореть, сослужив вам всего год.

Следуйте нашим советам и тогда не придется часто менять светодиодные устройства.

Светодиодный драйвер: принцип работы и правила подбора

Светодиоды получили большую популярность. Главную роль в этом сыграл светодиодный драйвер, поддерживающий постоянный выходной ток определенного значения. Можно сказать, что это устройство представляет собой источник тока для LED-приборов. Такой драйвер тока, работая вместе со светодиодом, обеспечивает долголетний срок службы и надежную яркость. Анализ характеристик и видов этих устройств позволяет понять, какие они выполняют функции, и как их правильно выбирать.

Что такое драйвер и каково его назначение?

Драйвер для светодиодов является электронным устройством, на выходе которого образуется постоянный ток после стабилизации. В данном случае образуется не напряжение, а именно ток. Устройства, которые стабилизируют напряжение, называются блоками питания. На их корпусе указывается выходное напряжение. Блоки питания 12 В применяют для питания LED-линеек, светодиодной ленты и модулей.

Основным параметром LED-драйвера, которым он сможет обеспечивать потребителя длительное время при определенной нагрузке, является выходной ток. В качестве нагрузки применяются отдельные светодиоды или сборки из аналогичных элементов.

КПД импульсного драйвера для светодиодов достигает 95%

Драйвер для светодиода обычно питается от сети напряжением 220 В. В большинстве случаев диапазон рабочего выходного напряжения составляет от трех вольт и может достигать нескольких десятков вольт. Для подключения светодиодов 3W в количестве шести штук потребуется драйвер с выходным напряжением от 9 до 21 В, рассчитанный на 780 мА. При своей универсальности он обладает малым КПД, если на него включить минимальную нагрузку.

При освещении в автомобилях, в фарах велосипедов, мотоциклов, мопедов и т. д., в оснащении переносных фонарей используется питание с постоянным напряжением, значение которого варьируется от 9 до 36 В. Можно не применять драйвер для светодиодов с небольшой мощностью, но в таких случаях потребуется внесение соответствующего резистора в питающую сеть напряжением 220 В. Несмотря на то, что в бытовых выключателях используется этот элемент, подключить светодиод к сети 220 В и рассчитывать на надежность достаточно проблематично.

Основные особенности

Мощность, которую эти устройства способны отдавать под нагрузкой, является важным показателем. Не стоит перегружать его, пытаясь добиться максимальных результатов. В результате таких действий могут выйти из строя драйверы для светодиодов или же сами LED-элементы.

Дешевый светодиодный драйвер

На электронную начинку устройства влияет множество причин:

• класс защиты аппарата;
• элементная составляющая, которая применяется для сборки;
• параметры входа и выхода;
• марка производителя.

Изготовление современных драйверов выполняется при помощи микросхем с использованием технологии широтно-импульсного преобразования, в состав которых входят импульсные преобразователи и схемы, стабилизирующие ток. ШИМ-преобразователи запитываются от 220 В, обладают высоким классом защиты от коротких замыканий, перегрузок, а так же высоким КПД.

Технические характеристики

Перед приобретением преобразователя для светодиодов следует изучить характеристики устройства. К ним относятся следующие параметры:

• выдаваемая мощность;
• выходное напряжение;
• номинальный ток.

Схема подключения LED-драйвера

На выходное напряжение влияет схема подключения к источнику питания, количество в ней светодиодов. Значение тока пропорционально зависит от мощности диодов и яркости их излучения. Светодиодный драйвер должен выдавать столько тока для светодиодов, сколько потребуется для обеспечения постоянной яркости. Стоит помнить, что мощность необходимого устройства должна быть более потребляемой всеми светодиодами. Рассчитать ее можно, используя следующую формулу:

P(led) – мощность одного LED-элемента;

n — количество LED-элементов.

Для обеспечения длительной и стабильной работы драйвера следует учитывать запас мощности устройства в 20–30% от номинальной.

Подключение светодиодов к драйверу

Выполняя расчет, следует учитывать цветовой фактор потребителя, так как он влияет на падение напряжения. У разных цветов оно будет иметь отличающиеся значения.

Срок годности

Светодиодные драйверы, как и вся электроника, обладают определенным сроком службы, на который сильно влияют эксплуатационные условия. LED-элементы, изготовленные известными брендами, рассчитаны на работу до 100 тысяч часов, что намного дольше источников питания. По качеству рассчитанный драйвер можно классифицировать на три типа:

• низкого качества, с работоспособностью до 20 тысяч часов;
• с усредненными параметрами — до 50 тысяч часов;
• преобразователь, состоящий из комплектующих известных брендов — до 70 тысяч часов.

Многие даже не знают, зачем обращать внимание на этот параметр. Это понадобится для выбора устройства для длительного использования и дальнейшей окупаемости. Для использования в бытовых помещениях подойдет первая категория (до 20 тысяч часов).

Как подобрать драйвер?

Насчитывается множество разновидностей драйверов, используемых для LED-освещения. Большинство из представленной продукции изготовлено в Китае и не имеет нужного качества, но выделяется при этом низким ценовым диапазоном. Если нужен хороший драйвер, лучше не гнаться за дешевизной китайского производства, так как их характеристики не всегда совпадают с заявленными, и редко когда к ним прилагается гарантия. Может быть брак на микросхеме или быстрый выход из строя устройства, в таком случае не удастся совершить обмен на более качественное изделие или вернуть средства.

Светодиодный драйвер без корпуса

Наиболее часто выбираемым вариантом является бескорпусный драйвер, питающийся от 220 В или 12 В. Различные модификации позволяют использовать их для одного или более светодиодов. Эти устройства можно выбрать для организации исследований в лаборатории или же проведения экспериментов. Для фито-ламп и бытового применения выбирают драйверы для светодиодов, находящиеся в корпусе. Бескорпусные устройства выигрывают в ценовом плане, но проигрывают в эстетике, безопасности и надежности.

Виды драйверов

Устройства, осуществляющие питание светодиодов, условно можно разделить на:

• импульсные;
• линейные.

Импульсный драйвер

Устройства импульсного типа производят на выходе множество токовых импульсов высокой частоты и работают по принципу ШИМ, КПД у них составляет до 95%. Импульсные преобразователи имеют один существенный недостаток — во время работы возникают сильные электромагнитные помехи. Для обеспечения стабильного выходного тока в линейный драйвер установлен генератор тока, который играет роль выхода. Такие устройства имеют небольшой КПД (до 80%), но при этом просты в техническом плане и стоят недорого. Такие устройства не получится использовать для потребителей большой мощности.

Из вышеперечисленного можно сделать вывод, что источник питания для светодиодов следует выбирать очень тщательно. Примером может послужить люминесцентная лампа, на которую подается ток, превышающий норму на 20%. В ее характеристиках практически не произойдет изменений, а вот работоспособность светодиода уменьшится в несколько раз.

Пусковые токи LED-драйверов, их значение и измерение

Вступление или мировой опыт

Большинству импульсных источников питания (к которым относятся и LED-драйверы) присуще свойство при подаче на них питания генерировать токи большой амплитуды. Эти токи принято называть пусковыми токами (само определение значительно шире). Пусковые токи в сетях электропитания могут приводить к ряду негативных последствий, например в виде помех для другого оборудования, выхода из строя коммутационных и распределительных устройств, ложноаварийного отключения защитной аппаратуры и т.п. В связи с этим производители драйверов не только стараются снизить пусковые токи, но и проинформировать потребителя о фактических параметрах своей продукции.

К сожалению, на данный момент в нашей стране нет единого стандарта по измерению пусковых токов. Нет единого стандарта и в мире. Наиболее близкий к обсуждаемой теме стандарт NEMA-410 описывает коммутирующие устройства, а не источники питания. Почти дословный (не профессиональный) перевод преамбулы стандарта звучит так: «Этот стандарт распространяется на устройства с номинальным напряжением 120 В, 277 В переменного тока и 347 В переменного тока, предназначенные для управления электронными драйверами, разрядными балластами и  лампами со встроенным балластом с нагрузкой до 16 А постоянного тока». Описанная методика своей целью ставит испытание «включателей освещения», а не источников питания освещения, что прямо отражено в схеме испытательного стенда, применяемого в этом стандарте. Название стандарта на 2015-ый год: «Performance Testing for Lighting Controls and Switching Devices with Electronic Drivers and Discharge Ballasts». И, к сожалению, стандарт не является международным, его автор — National Electrical Manufacturers Association. Стандарт разработан и действует в США, в нём нет данных для европейских сетевых напряжений, что значительно усложняет его применение на нашем континенте.

Обратимся к опыту крупных мировых производителей драйверов, чтобы понять, как они выходят из этой ситуации. Ниже приведена таблица с образцами параметров, которые производитель указывает в паспорте на продукцию, и описание методик измерения этих параметров.

Производитель	Параметры пусковых токов в паспорте на драйвер	Метод измерений
Mean Well	COLD START 50A (twidth=500μs measured at 50% Ipeak) at 230VAC; Per NEMA 410 [i]	Эквивалент сети из стандарта NEMA-410 (100 мкГн + 450 мОм)
Philips	Inrush Current Ipeak 46 A At 230Vac Inrush Current Twidth 440 μs At 230Vac, measured at 50% Ipeak [ii]	Data is based on a mains supply with an impedance of 400 mΩ (equal to 15 m of 2. 5 mm² cable and another 20 m to the middle of the power distribution) in the worst-case scenario. [iii]
Inventronics	1.5 A²s At 220Vac input, 25C cold start, duration=656 us, 10%Ipk-10%Ipk. See Inrush Current Waveform for the details [iv] (в документе так же приводится осциллограмма пусковых токов)	Inventronics simulates turning the driver ON at the peak of the AC input as shown earlier in Figure 5 by using a charged bank of capacitors to serve as the source of power. [v]
Tridonic	In-rush current (peak / duration) 39 A / 286 µs [vi]	(Tridonic: Cable length 40 cm; Resistivity: 0.0172 * mm² / m; inductance: 5 nH / cm; 2 terminal resistance: 2 m [vii]

*Все данные, указанные в таблице, находятся в свободном доступе и доступны по ссылкам в конце статьи.

В этой таблице я позволил себе прямые цитаты из текстов с минимальными комментариями, теперь рассмотрим эту информацию подробнее.

Из приведённых производителей эквивалентом сети из стандарта NEMA-410 для измерений пользуется только один – это MeanWell. Philips производит измерения на эквиваленте сопротивлением 400 мОм. Для имитации включения драйвера в момент максимального мгновенного напряжения в сети, Inventronics использует включение от батареи конденсаторов и не использует ограничивающие ток цепи (рекомендуется сопротивление шунта менее 0,1 Ома, иных сопротивлений нет). Компания Tridonic в своих измерениях использует отрезок кабеля длиной 40 сантиметров.

Из этой информации можно сделать вывод, что при отсутствии единого стандарта производители самостоятельно не пришли к единой методике и не используют иные близкие стандарты. Методики схожи в том, что измерения производятся при амплитудном значении напряжения сети, но даже переменное напряжение в тестовой установке применяется не всеми.

Какие параметры пусковых токов хотят донести до своих клиентов производители? Попробуйте прямо сравнить параметры пусковых токов приведенных драйверов MeanWell и Inventronics. Сложно, правда? Токи были измерены при разных напряжениях, на разных эквивалентах сети, а главное, амплитуду тока одного драйвера невозможно сравнить с площадью под кривой тока второго, а длительности измерены по различным уровням относительно амплитуды.

У многих производителей драйверов можно найти статьи с объяснением значения пусковых токов и рекомендации по подбору комплектующих на основании этой информации. Приведённые в паспортных данных параметры импульсов пускового тока должны упростить клиенту задачу проектирования сети освещения либо рекомендованной ими методикой расчёта, либо же в большинстве документов можно увидеть прямые данные о том, сколько конкретных драйверов можно включить на конкретные типы автоматических выключателей без риска ложноаварийного отключения.

Пусковые токи драйверов Аргос

Компания Аргос разработала и применяет уникальную, как минимум на раннем этапе внедрения, топологию драйвера, в которой нет накопительного электролитического конденсатора на сетевой стороне преобразователя. Это привело к тому, что пусковые токи (в популярном понимании термина) имеют очень маленькие длительности и энергии.

На осциллограмме приведен пусковой ток драйвера ИПС100-700, измеренный на эквиваленте сети очень близком к стандарту NEMA-410 (500 мОм вместо 450 мОм в стандарте). Не будем долго полемизировать об энергетической ценности этого импульса и сделаем себе запас, описав огибающую амплитуд всех импульсов из серии. По уровню 50% амплитуды длительность составляет 120 мксек, амплитуда – 22,5 ампера. Аналогичное испытание мы провели без эквивалента сети.

Здесь длительность импульса сократилась практически до 20 мксек по 50%, а амплитуда выросла до 70 ампер.

Воспользуемся параметрами этих импульсов для практических расчётов. Рассчитаем, сколько драйверов можно безопасно включить одним стандартным автоматическим выключателем. Для расчёта мы выберем выключатель В10 (номинальный ток 10 ампер, кривая В). Будем считать, что драйверы потребляют по питанию 100 Вт каждый и питание производится от сети 230 вольт. Тогда минимальное питающее напряжение составит 198 В (если сеть соответствует ГОСТ). Потребляемый ток составит 100 / 198 = 0,5 А. Номинальный ток выключателя в 10 ампер позволит нам запитать 20 драйверов. Для расчета влияния пусковых токов драйверов на магнитный расцепитель автоматического выключателя воспользуемся информацией из статьи «InventronicsCircuitBreakers», где приведена диаграмма чувствительности автоматических выключателей к импульсам тока короче 10 миллисекунд для автоматических выключателей ABB. Prooffactor (K) – коэффициент, показывающий во сколько раз ток удержания магнитного расцепителя будет выше номинального тока удержания в зависимости от длины импульса. Для импульса длительностью 120 мксек К-фактор равен 25, а для 20 мкс – 100! Для выключателя В10 ток удержания равен 10 * 3 = 30 А. Итоговый ток удержания для импульса 120 мксек 30 * 25 = 750 ампер. Амплитуда импульса пускового тока 20-ти драйверов составит 20 * 22,5 = 450 ампер. Это почти в два раза меньше максимально допустимого значения. Для второго случая при 20 мксек, ток удержания 30 * 100 = 3000 ампер, а суммарный ток драйверов 1400 ампер!

Как мы писали в более ранней статье, драйверы Аргос можно включать на автоматические выключатели исходя только из номинальных токов потребления – пусковые токи учитывать нет необходимости, они не способны привести к ложноаварийному отключению. Оценив ранее эти данные, мы пришли к выводу, что важнее предупредить нашего клиента от перегрузки питающего оборудования.

На картинке зафиксирован весь процесс запуска драйвера Аргос ИПС100-700. Осциллографом зафиксирована форма тока ИПС через шунт 10 мОм (масштаб 10 мВ = 1 А) от источника постоянного тока 230 вольт. На входе драйвера применён фильтр высокочастотных помех с конденсаторами малой ёмкости, которые и заряжаются пиками №1 и №2; далее до запуска преобразователя наблюдается пауза; пик №3 – это заряд конденсатора на выходе драйвера запустившимся в этот момент преобразователем; и №4 – номинальный режим. В отличие от пиков №1 и №2, пик №3 имеет длительность в несколько периодов сети и заканчивается выходом драйвера на номинальный режим работы.

У большинства драйверов, как и на нашей осциллограмме, есть паузы в потреблении тока между включением питания и запуском преобразователя. Большие начальные импульсы тока могут привести не только к отключению автоматов, но и к кратковременным перегрузкам сети питания. Так как за первыми импульсами следует пауза, в которой потребления нет, сеть имеет возможность восстановиться от сверхнагрузок. Однако, при запуске самого импульсного преобразователя, меньшая по амплитуде перегрузка длится уже несколько периодов сетевого напряжения, что способно привести к необратимому краху сети, ошибочно спроектированной или имеющей предаварийное состояние. Эта опасность так же во многом связана с тем, что в отличие от ламп накаливания, большинства магнитных балластов и подобных устройств, потребляемая мощность которых зависит от напряжения в сети, LED-драйверы являются устройствами, стабилизированными по мощности – при снижении напряжения питания, ток потребления растёт. Если источник электропитания не способен обеспечить пусковое энергопотребление линии, то во время запуска, при значительном снижении (просадке) напряжения в системе, процесс роста тока потребления может развиваться лавинообразно и необратимо. В лучшем случае это приведёт к срабатыванию защиты, но возможны и случаи аварий. Следует обратить внимание и на автономные источники питания освещения (аварийные, ИБП, генераторы и т.д.), которые, как правило, имеют меньшую перегрузочную способность, чем промышленные сети.

Именно потому, что пиковые токи при подаче питания на драйверы Аргос не способны привести к ложному срабатыванию автоматических выключателей, а на восстановление источника энергопитания от кратковременной перегрузки есть время (пауза перед запуском преобразователя), мы считаем, что нашим клиентам важнее амплитуда тока при запуске преобразователя (пик №3 на осциллограмме). Именно амплитуда пика №3 – пускового тока импульсного преобразователя — приведена в наших каталогах и паспортах в разделе «пусковой ток».

Автор обзора: Пономарёв Д.В. 16.04.2020 г.

[i]  150W Constant Power Mode LED Driver XLG-150 series https://www.meanwell.com/Upload/PDF/XLG-150/XLG-150-SPEC.PDF

[ii] Xitanium 150W 0.7A 230V I175 https://www.docs.lighting.philips.com/en_gb/oem/download/outdoor/Xitanium-150W-07A230VI175929001400080180410.pdf

[iii] Xitanium LED indoor drivers Spot & downlight, Linear https://www.docs.lighting.philips.com/en_gb/oem/download/xitanium/181113_Xitanium_Indoor_LED_drivers.pdf

[iv] EBC-100SxxxSV-000x Rev. D 100W Constant Current IP67 Driver  https://www.inventronics-co.com/wp-content/uploads/2017/12/DS-EBC-100SxxxSV-000x-Rev.D.pdf

[v] Inventronics Circuit Breakers https://www.inventronics-co.com/wp-content/uploads/2018/04/Circuit-Breaker-App-Note. pdf

[vi] Driver LCA 100W 350–1050mA 4xCH lp PRE https://www.tridonic.com/object/PDF/DataSheet.aspx?articleid=307004&CompanyId=9&Lang=EN&ISO2=COM&Cat=www.tridonic.com

[vii] LED Driver LCA PRE OTD Product Manual http://www.tridonic.com/com/en/download/technical/LCA_PRE_OTD_Product_Manual_en.pdf

Драйвер источник тока 150mA | 200mA | 240mA | 250mA

• АКЦИИ и СКИДКИ
• ЛЕНТЫ СВЕТОДИОДНЫЕ
  • Ленты на отрез, кратно 1м. ✅
    • Белого свечения
    • Красные | Синие | Зелёные | Желтые
  • Цветные ленты — RGB
  • Цветные ленты RGBW | RGBW-MIX
  • Ленты MIX WHITE
    • Мультибелые MIX Dim-To-Warm
    • Биполярные CDW
  • Ленты SMD 2835
    • 30 диодов/1м. открытые
    • 60 диодов/1м. открытые
      • 2835 60LED 12V IP20
      • 2835 60LED 24V IP20
    • 60 диодов/1м. герметичные
    • 80 диодов/1м. открытые
    • 80 диодов/1м. герметичные
    • 98 диодов/1м. открытые
    • 98 диодов/1м. герметичные
    • 120 диодов/1м. открытые
      • 2835 120LED 12V IP20
      • 2835 120LED 24V IP20
    • 120 диодов/1м. герметичные
    • 140-160 диодов/1м. открытые
    • 160 диодов/1м. герметичные
    • 168 диодов/1м. открытые
    • 200 диодов/1м. открытые
    • 252 диодов/1м. открытые
  • Ленты SMD 3528
    • 30 диодов/1м. открытые
    • 60 диодов/1м. открытые
      • 3528 60LED 12V IP20
      • 3528 60LED 24V IP20
    • 60 диодов/1м. герметичные
      • 3528 60LED 12V IP65-68
      • 3528 60LED 24V IP65-68
    • 120 диодов/1м. открытые
      • 3528 120LED 12V IP20
      • 3528 120LED 24V IP20
    • 120 диодов/1м. герметичные
      • 3528 120LED 12V IP65-68
      • 3528 120LED 24V IP65-68
    • 180 диодов/1м. открытые
    • 240 диодов/1м. открытые
  • Ленты SMD 5060
    • 30 диодов/1м. открытые
    • 30 диодов/1м. герметичные
    • 60 диодов/1м. открытые
      • 60LED 12V IP20
      • 60LED 24V IP20
    • 60 диодов/1м. герметичные
      • 60LED 12V IP65-68
      • 60LED 24V IP65-68
    • 72 диода/1м. открытые
    • 96 диодов/1м. открытые
  • Ленты SMD 5630
    • 30 диодов/1м. открытые
    • 60-112 диодов/1м. открытые
  • Ленты MICROLED 2216
    • 120 диодов/1м. открытые
    • 300 диодов/1м. открытые
    • 700 диодов/1м. открытые
  • Адресные ленты SPI | DMX
    • SPI 30 led/m 5V, 12V
      • Стандартные SPI 30 led/m
      • С авто запуском SPI 30 led/m
      • Непрерывного свечения SPI 30 led/m
    • SPI 60 led/m 5V, 12V
      • Стандартные SPI 60 led/m
      • С авто запуском SPI 60 led/m
      • Непрерывного свечения SPI 60 led/m
    • SPI 72-90-100-144 led/m 5/12/24V
    • SPI БЕЛОГО свечения
    • DMX 30-60 led/m 12V, 24V
  • Ленты узкие 3,5-5мм.
    • Шириной 3,5-4,5мм.
    • Шириной 5мм.
  • Ленты широкие 15 — 85мм.
    • Шириной 15мм.
      • SMD 2835
      • SMD 3528
      • SMD 5060
    • Шириной 19мм.
    • Шириной 20мм.
    • Шириной 34мм.
    • Шириной 36мм.
    • Шириной 52мм.
    • Шириной 58мм.
    • Шириной 59мм.
    • Шириной 85мм.
  • Ленты длинные 10-50м.
    • 10м. катушка, белые
    • 20м. катушка, белые
    • 30м. катушка, белые
    • 40м. катушка, цветные RGB+W
    • 50м. катушка, белые
  • Ленты на 220 В
    • Ленты 220В на отрез
    • Ленты Arlight 220V
    • Комплектующие для светодиодной ленты 220V
  • Ленты бокового свечения
  • Ленты с линзами 160°
  • Ленты для витрин SHOP
  • Фитоленты для растений
  • Термостойкие ленты до +100°С
  • Ленты сплошного свечения COB
  • Ленты гибкие по радиусу RZ / DIP
  • Листы для равномерной засветки
  • Коннекторы для подключения светодиодных лент
• БЛОКИ ПИТАНИЯ
  • Источники напряжения 5V (AC/DC)
    • Сетевые адаптеры
    • В защитном кожухе
    • Герметичные пластик металл
  • Источники напряжения 12V (AC/DC)
    • Сетевые адаптеры
    • В защитном кожухе
    • Компактные пластик
    • Тонкие — длинные
    • Герметичные пластик
    • Герметичные металл
    • на DIN-рейку
  • Источники напряжения 24V (AC/DC)
    • Сетевые адаптеры
    • В защитном кожухе
    • Компактные пластик
    • Тонкие — длинные
    • Герметичные пластик
    • Герметичные металл
    • на DIN-рейку
  • Источники напряжения 36V (AC/DC)
    • В защитном кожухе
    • Герметичные пластик металл
  • Источники напряжения 48V (AC/DC)
    • В защитном кожухе / DIN
    • Тонкие — длинные
    • Герметичные пластик металл
  • Диммируемые источники напряжения (AC/DC)
    • TRIAC 24V
    • 0-10V 24V
    • DALI 12, 24, 48V
  • Регулируемые источники напряжения 0-24V (AC/DC)
  • Источники тока для мощных светодиодов (AC/DC)
    • 150-260mA (AC/DC)
    • 300-350mA (AC/DC)
    • 500-600mA (AC/DC)
    • 700mA (AC/DC)
    • 1050 mA (AC/DC)
    • 1400-5200mA (AC/DC)
    • Регулируемый ток (AC/DC)
  • Диммируемые источники тока
    • Источники тока с управлением TRIAC 220V
    • Источники тока управление потенциометром / 0-10V
    • Источники тока управление DALI
  • Стабилизаторы Фильтры Преобразователи
  • Батарейки, аккумуляторы
• УПРАВЛЕНИЕ СВЕТОМ
  • LED Диммеры
    • Диммеры с пультом
    • Диммеры с потенциометром
  • RGB Контроллеры
    • Комплекты с пультом RGB
    • Комплекты с пультом RGBW W
    • Настенные панели DIM MIX RGB
    • Кнопочные / без пульта
  • Серия SIRIUS (DIM RGB RGBW)
  • Серия SMART (DIM RGB RGBW)
    • Пульты SMART
    • Панели SMART
    • Диммеры SMART
    • Контроллеры SMART
    • Усилители, Выключатели 220V
  • Серия EXCELLENT (DIM RGB RGBW)
    • Пульты EXCELLENT
    • Панели EXCELLENT
    • Контроллеры EXCELLENT
    • Конвертеры Wi-Fi RF EXCELLENT
    • Выключатели Усилители SR
  • Управление голосом — Алиса — TUYA
  • Управление телефоном Wi-Fi / BT
  • Контроллеры SPI «Бегущий огонёк»
    • Контроллеры с встроенными программами
    • Контроллеры Offline с SD-картой
    • Контроллеры Online TCP/IP
    • Усилители Делители
  • Управление DMX-512 / Sunlite
    • Панели DMX
    • Контроллеры DMX
    • Контроллеры Sunlite
    • Декодеры DMX 12-24-36V
    • Декодеры DMX 250-1500mA
    • Декодеры DMX 220V
    • Усилители Удлинители DMX
    • Редакторы адреса Конвертеры
  • ИК Диммеры — выключатели
    • Диммеры, датчики 12-24V
    • Выключатели, датчики 220V
    • Диммеры, выключатели SR-LUX
  • Датчики движения, фотореле
    • Инфракрасные (датчик движения)
    • Микроволновые
  • Контроллеры — пульты для люстры
  • Усилители и Удлинители
  • Выключатели и Кнопки
• СВЕТОДИОДНЫЙ ПРОФИЛЬ
  • Профиль комплектный
  • ALM
    • Профиль ALM
    • Экраны ALM
    • Заглушки ALM
  • TOP
    • Профиль TOP
    • Экраны TOP
    • Заглушки TOP
    • Аксессуары TOP
  • KLUS
    • Линии света
    • Универсальный
    • Специализированный
    • Экраны KLUS
    • Заглушки KLUS
    • Аксессуары KLUS
  • LineST
  • LEDs-ON
    • Профиль LEDs-ON
    • Заглушки LEDs-ON
    • Аксессуары LEDs-ON
    • Система ALU-BASE
  • ARLIGHT ARH
    • Профиль ARH
    • Экраны ARH
    • Экраны Заглушки для WIDE-h30
    • Заглушки ARH
    • Аксессуары ARH
  • ARLIGHT S-LUX
    • Компактный профиль, 8-30мм.
    • Широкий профиль, 35-120мм.
    • Экраны S-LUX
    • Заглушки S-LUX
    • Аксессуары для S-LUX
  • ARLIGHT S2-LUX
    • Профиль S2-LUX
    • Угловые соединители S2-LUX
    • Аксессуары S2-LUX
  • РАДИУСНЫЙ ARC
    • Профиль ARC
    • Аксессуары ARC
    • Ленты и линейки для ARC
  • Профиль для натяжных потолков
  • Профиль гибкий ARH
  • Гипсокартонный модуль
  • Профиль из пластика WPH
  • Для лестницы, плинтуса, пола
  • Технический профиль, полоса
  • Тросики Подвесы Прутки Крепёж
  • Скотч Прокладки Муфты Сальники
  • Микро диммеры и кнопки в профиль
• СВЕТОДИОДНЫЕ СВЕТИЛЬНИКИ
  • Тонкие встраиваемые
    • Ультратонкие круглые DL
    • Ультратонкие квадратные DL
    • Тонкие круглые DL-BL
    • Стеклянная рамка LT-R, LT-S
    • Тонкие «Эконом»
  • Трековые светильники
    • Однофазные трековые светильники 2TRA
    • Трехфазные трековые светильники 4TRA
    • Трехфазные трековые светильники 4TRA с CRI98
    • Трековые светильники с регулируемым углом 20-60°
    • Диммируемые трековые светильники 4TRA DALI
    • Трековые светильники для гастрономии 4TRA
    • Треки и коннекторы (2-провода)
    • Треки и коннекторы (4-провода)
  • Магнитные светильники MAG
    • Светильники MAG-25, 24V
    • Светильники MAG-45, 24V
    • Светильники MAG-FLEX, 48V
    • Светильники MAG-ORIENT, 48V
    • Треки и аксессуары для MAG-25
    • Треки и аксессуары для MAG-45
    • Треки и аксессуары MAG-FLEX
    • Треки и аксессуары MAG-ORIENT
  • Модульные светильники CLIP
    • Светильники CLIP-38
    • Коннекторы CLIP-38
  • Модульные светильники POLO
    • Встраиваемые корпуса
    • Корпуса накладные
    • Корпуса подвесные
    • Корпуса для трековой шины
    • Модули светодиодные
    • Вставки декоративные
  • Модульные светильники PLURIO
    • Модули светодиодные
    • Корпуса
  • Линейные светильники LINE
    • SP-LINE 24V
    • SP-LINE 220V
  • Мебельные светильники
    • Линейные 12V
    • Врезные 12/220V
  • Светодиодные панели Армстронг
    • 300х300 мм.
    • 300х600 мм.
    • 300х1200 мм.
    • 600х600 мм.
    • 600х1200 мм.
    • Аксессуары к панелям
  • На направляющие Армстронг LINEAIR FLAT 48V
  • Светильники на стену / БРА
  • Даунлайты встраиваемые
    • Широкий угол 90-120°
    • Направленные, угол 25-70°
  • Потолочные накладные
    • Светильники круглые TOR
    • Светильники круглые RONDO
    • Светильники круглые FOCUS / SP
    • Светильники квадратные ORIENT
    • Светильники квадратные CUBUS / SP / QUADRO
  • Потолочные подвесные
  • Потолочные встраиваемые
  • Поворотные накладные
  • Поворотные встраиваемые
  • Карданные встраиваемые
  • Безрамочные под шпаклевку
  • Светильники в пол, для лестницы
  • Складские светильники / ЖКХ
• АРХИТЕКТУРНЫЕ СВЕТИЛЬНИКИ
  • Фасадные светильники
  • Потолочные накладные
  • Настенные врезные
  • Линейные светильники
    • Цветные RGB 24V DMX
    • Белого свечения 220V
    • Коннекторы для подключения
• УЛИЧНЫЕ СВЕТИЛЬНИКИ
  • Садовые светильники
  • Светильники для дорожек
  • Грунтовые светильники
  • Подводные светильники
• СВЕТОДИОДНЫЕ ПРОЖЕКТОРЫ
• LED МОДУЛИ / ЛИНЕЙКИ
  • Светодиодные модули ∠120°
  • Модули с линзами ∠160°-180°
  • Торцевая подсветка ∠15×60°
  • Управляемые флеш-модули SPI
  • Светодиодные пиксели D=9-12мм.
  • Светодиодные линейки 12V
  • Светодиодные модули 220V
• УМНЫЙ ДОМ | KNX | DALI | АВТОМАТИЗАЦИЯ ЗДАНИЙ
  • Управление KNX
    • Панели KNX
    • Диммеры KNX
    • Релейные модули KNX
    • Контроллеры и Датчики KNX
    • Блоки питания шины KNX
    • Конвертеры KNX шлюз
  • Управление DALI
    • Панели DALI
    • Диммеры DALI / 220V
    • Диммеры DALI / 12-36V
    • Диммеры DALI / 350-1400mA
    • Мастер-контроллеры DALI
    • Релейные модули DALI
    • Блоки питания шины DALI
    • Конвертеры Усилители Датчики
  • Управление TRIAC
    • Панели TRIAC
    • Диммеры TRIAC | Выключатели
    • Контроллеры TRIAC | Усилители
  • Управление 0/1-10V
    • Панели 0/1-10V
    • Диммеры 0/1-10V
  • Контроллеры для лестницы
  • Программируемые контроллеры
  • Модули автоматики Arduino
• СВЕТОДИОДЫ и КОМПЛЕКТУЮЩИЕ
  • Светодиоды миниатюрные 1.8 мм
  • Светодиоды выводные 3-5 мм.
    • Светодиоды прозрачная линза 5 мм
    • 5 мм двухцветные (2-3 вывода)
    • Светодиоды диффузная | матовая линза 3 мм
    • Светодиоды прозрачная линза 3 мм
    • Светодиоды двухцветные 3мм
    • Светодиоды мигающие 3мм
    • Светодиоды 12V 3мм
    • Светодиоды 4,8 мм широкий угол 120°
    • Светодиоды диффузная линза 5мм
  • Мощные светодиоды 1W-3W
    • Emitter без платы
    • Emitter на плате STAR
    • CREE
  • Светодиодные матрицы
    • LED матрицы от 5W до 20W
    • LED матрицы от 30W до 300W
  • Светодиоды и матрицы RGB RGBW
  • Фито светодиоды для растений
  • Радиаторы Термопаста Клей
  • Алиминиевые платы
    • Платы для Emitter
    • Платы круглые для Emitter
  • Линзы для светодиодов
    • Линзы для Emitter
    • Линзы блочные для Emitter
    • Линзы для СОВ матриц
    • Рефлекторы Держатели
• ПРОВОДА и КРЕПЁЖ
  • Крепёж, изолента, герметик, клипсы
  • Провод питания 12-24В / 220В
  • LAN кабель «Витая пара»
• КОННЕКТОРЫ и РАЗЪЁМЫ
• СВЕТОДИОДНЫЕ ЛАМПЫ
  • E14 — Е27
  • G9 220V​
  • T8 G13 линейные
  • AR111 G53, GU10
• ГИРЛЯНДЫ СВЕТОДИОДНЫЕ
  • Гирлянда «Нить» 12V, 24V
  • Гирлянда «Нить» 220V
    • Нити постоянного свечения
    • Нити мерцающие / пульсирующие
    • Нити с мерцающим каждым 6-м диодом
    • Нити цветного свечения RGB / RGBY
  • Гирлянда «Бахрома»
    • Бахрома постоянного свечения
    • Бахрома мерцающая
    • Бахрома цветная RGB
  • Гирлянда «Сосульки»
  • Гирлянда «Мультишарики»
  • Светодиодные «Сети»
  • Светодиодная «Роса»
  • Гирлянды Занавес Штора Водопад
  • Фигуры из дюралайта
  • Аксессуары для гирлянд
• СВЕТОДИОДНЫЙ НЕОН
  • Мини неон GALAXY 12V
  • Мини неон MOONLIGHT 24V
  • Гибкий неон ARL 24V/220V
  • Комплектующие для LED неона
    • для мини неона GALAXY на 12V
    • для неона MOONLIGHT на 24V
    • для неона на 220V
• СВЕТОДИОДНЫЙ ДЮРАЛАЙТ
  • Дюралайт постоянного свечения
  • Дюралайт мерцает каждый 6 диод
  • Дюралайт с контроллером
  • Контроллеры, шнуры, крепеж
• КОМПЛЕКТЫ «СДЕЛАЙ САМ»
  • Комплекты подсветки для потолка
  • Комплекты подсветки для мебели
  • Корпуса для светильников
• ЗВЕЗДНОЕ НЕБО ОПТОВОЛОКНО
  • Оптическое волокно
  • Проекторы звездного небо

• Сортировать по:
  • Название
  • Цена
  • Хиты продаж
  • Оценка покупателей
  • Дата добавления
  • В наличии

Китай Светодиодный драйвер постоянного тока 120 Вт Производители

120 Вт светодиодный драйвер LED с напряжением 0-10 В

Серия LDP с постоянным током управляет драйвером класса I. Модель постоянного тока подходит для освещения стадиона и наружного светодиодного освещения. LDP ПРЕДОСТАВЛЯЕТ встроенные тайм-тайм-графики, увеличивая экономию энергии и сокращения CO2, достигнутые благодаря светодиодному освещению. Оснащен интерактивным визуальным программным обеспечением для настройки выходных параметров.

Особенности продукта:

Используйте MCU-регулятор, чтобы ограничить поданную мощность, настраиваемый выходной ток, автономное реагирование на выходное напряжение;
Встроенный 3-в-1 затемнение и автоматическое реагирование: 0-10 В пост. Тока, ШИМ-сигнал, контроль наклона;
Амплитуда сигнала может составлять 5 В или 10 В;
Оснащен интерактивным визуальным программным обеспечением для настройки выходных параметров;
Универсальное входное напряжение: (90 ~ 305) Vac;

Запатентованная технология с мягким переключением, высокая эффективность до 93%;

Общая защита: Короткое замыкание / перегрев / перегрузка;
Побочный иммунитет: DM-5KV, CM-10KV;
IP67, клей горшок, подходит для сухих / влажных / влажных мест;
Соблюдается с правилами безопасности CCC / CE / CB / ENEC / SAA / BIS / UL.
Температура окружающей среды: -40 ℃ ~ + 60 ℃.

Технические параметры:

Basic Specification	Series	LDP-120R
	Part No.	LDP-120R170
	Datasheet Link	Datasheet
	Type	CC/CP
	Vin (Vac)	176 ~ 305
	Pout (W)	120
	Vout Min	60
	Vout Typ	-
	Vout Max	170
	Iout (A)	0. 14~1.4
	Full-Power Current Range (A)  (Only applicable for Programmabel Drivers with Constant Power Design )	0.7~1.4
	No Load Voltage Max(V)	190
	Vaux Typical Voltage (V)	-
	Vaux Max Current (mA)	-
	IP	67
	Power Stages	2
	Dimming	Timer Dimming
	Dim-to-Off	-
	SCP Mode	Auto Recovery
	OTP Mode	Decrease Current
	Surge Protection L-L	5KV
	Surge Protection L-GND	10KV
	THD	≤15%
	Power Factor @ 220 Vac	0. 96
	Power Factor @ 277 Vac	-
	Power Factor @ 480 Vac	-
	Eff. @ 220 Vac	92.0%
	Eff. @ 277 Vac	-
	Eff. @ 480 Vac	-
Application	Installation Type (Independent)	Yes
	Installation Type (Built in luminaire)	Yes
	Used for Dry & Damp Location	Yes
	Used for Wet, Dry & Damp Location	Yes
	Class I Luminaire	Yes
	Class II Lumianire	-
	TYPE TL	√
	TYPE HL	-
Reliability	Calculated MTBF (hours)	200,000
	Lifetime (hours)	50,000
	Operating Temp min ( °C )	-40
	Operating Ambient max ( °C )	60
Global Certification	UL	√
	UL Listed
	ClassP
	CE	√
	ENEC	√
	CCC	√
	PSE	-
	TUV	√
	KC	√
	KS	√
	CB	√
	BIS	√
	EAC	√
	TUV	-
	SAA	√
	DALI test completed	-
Dimension	Dimension (mm) Length	178
	Dimension (mm) Width	68
	Dimension (mm) Height	39

Выходной ток и диапазон напряжения:

Размер продукта:

105W Список светодиодных драйверов для светодиодов:

Model	Max DC Power	Vout Range	Iout Range	Default Spec.	Dimmable	Efficiency
	(W)	(Vdc)	(A)
LDP-120M062	120W	20~62Vdc	0.3~3 A	45Vdc 2.67A	Yes	92%
LDP-120M170	120W	60~170dc	0. 14~1.4 A	114Vdc 1.05A	Yes	92%
LDP-120M305	120W	120~305Vdc	0.10~0.86 A	171Vdc 0.7A	Yes	92%
LDP-120R062	120W	20~62Vdc	0. 3~3 A	45Vdc 2.67A	No	92%
LDP-120R170	120W	60~170dc	0.14~1.4 A	114Vdc 1.05A	No	92%
LDP-120R305	120W	120~305Vdc	0. 10~0.86 A	171Vdc 0.7A	No	92%

Заявка:

Светодиодное освещение улиц / туннелей, промышленное освещение, освещение наводнений, освещение света, освещение на стадионе и т. Д.

О MOSO:

MOSO установила несколько дистрибьюторов в Европе, США, Латинской Америке, Азии и Австралии. Все драйверы внешнего водителя MOSO обеспечивают 5-летнюю глобальную гарантию. В случае каких-либо сбоев клиенты могут получить замену либо от MOSO напрямую, либо от любого дистрибьютора MOSO.

Country	Distributor	Tel	Website
USA	Component Distributors, Inc.	+1 303 357 2732	www.cdiweb.com
Canada	DB Lectro Inc.	+1 888 394 1424	www.dblectro.com
Sweden	Vanpee AB	+46 11 213422	www.vanpee.se
Norway	Vanpee AB	+47 91 87 47 17	www.vanpee.no
Poland	MPL Power Elektro SP. z o.o.	+48 32 44 00 950	www.mplpower.pl
Spain	INELEC, S. A.	+ 34 91 726 35 07	www.inelec.net
Portugal
Italy	Welt Electronic Spa	+39 055 302 631	www.weltelectronic.it
Russia	Intech Lighting	+7 (812) 370 60 70	www.intech-light.ru
	(Group of Macro companies)
Turkey	ISIKLAR LED	+90 216 445 70 03	www.isiklarled.com
Turkey	PEGASUS Elektronik	+90 212 322 71 00	www. pgsel.com
India	LUMENS TECHNOLOGIES PVT LTD.	+91 22 2595 0265	www.lumenstech.in
Southeast Asia	Supreme Components International	+65 6848 1178	www.lightingcompass.com/moso/
Hong Kong	PEGASUS Electronics	+(852) 2153 8686	www.pgsel.com

MOSO всегда посвящает себя предоставлению профессиональных решений для наружного освещения. Пожалуйста, не стесняйтесь обращаться в нашу команду продаж, если вам нужна поддержка!

Группа Продуктов : Светодиодный драйвер общественного освещения > Программируемый светодиодный драйвер

Драйверы постоянного тока — Блоки питания и светодиодные драйверы

верхний

Магазин по категориям

Счет

Инструменты сайта

Наши драйверы постоянного тока обеспечивают стабильный электрический ток для систем светодиодного освещения. Имея ряд возможностей, варианты номинального выходного тока варьируются от 350 мА до 1400 мА. С качественными брендами, такими как Mean Well, а также вариантами диммирования TRIAC, найдите решение источника питания для своего проекта и обеспечьте точное управление освещением.

22 результатов

Отображать

25 50 100

на страницу

Сортировать по

Сортировать по Рейтинг отзывов Самый популярный Цена: от низкой к высокой Цена: от высокой к низкой Серии Стандарты и сертификаты Выходной номинальный ток Диапазон входного напряжения Выходное напряжение Максимальная выходная мощность Тип Тип затемнения IP-рейтинг Диммируемый Установить восходящее направление

Посмотреть как Список Сетка

1. 1
2. 2
3. 3
4. 4
5. 5
6. 6
7. 7
8. 8
9. 9
10. 10
11. 11
12. 12
13. 13
14. 14
15. 15
16. 16
17. 17
18. 18
19. 19
20. 20
21. 21
22. 22

22 результатов

Отображать

25 50 100

на страницу

Сортировать по

Сортировать по Рейтинг отзывов Самый популярный Цена: от низкой к высокой Цена: от высокой к низкой Серии Стандарты и сертификаты Выходной номинальный ток Диапазон входного напряжения Выходное напряжение Максимальная выходная мощность Тип Тип затемнения IP-рейтинг Диммируемый Установить восходящее направление

Посмотреть как Список Сетка

Underwriters Laboratories (UL) LLC — это независимое агентство по тестированию, которое занимается проверкой безопасности и качества продукции. Этикетка UL-Listed означает, что образцы продукта были протестированы UL и что продукт соответствует требованиям стандартов безопасности.

Underwriters Laboratories (UL) LLC — это независимое агентство по тестированию, которое занимается проверкой безопасности и качества продукции. Знак UL-Recognized гарантирует, что компонент продукта, такой как источник питания или светодиодная лента, был протестирован и признан безопасным для использования в продукте, внесенном в список UL. Образцы продукции, внесенные в список UL, тестируются UL и соответствуют требованиям стандартов безопасности.

Продукты с маркировкой Федеральной комиссии по связи (FCC) соответствуют всем требованиям и правилам, установленным FCC, и не создают помех другим электронным устройствам. Согласно веб-сайту FCC, «Федеральная комиссия по связи регулирует межгосударственную и международную связь по радио, телевидению, проводу, спутнику и кабелю во всех 50 штатах, округе Колумбия и территориях США». Продукты, генерирующие радиочастотную (РЧ) энергию, такие как радиочастотные пульты дистанционного управления и некоторые светодиодные лампочки, тестируются, чтобы убедиться, что они соответствуют рекомендациям и ограничениям FCC и не вызывают вредных помех.

Чтобы определенные продукты из контролируемых категорий, такие как электрические и электронные устройства, могли законно продаваться в Европейской экономической зоне, они должны иметь маркировку CE, что означает Conformité Européenne (Европейское соответствие). Продукты с этой маркировкой соответствуют стандартам охраны окружающей среды, здоровья и безопасности, установленным европейским законодательством.

Super Bright LEDs, Inc. предлагает 2-летнюю гарантию на защиту от заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, неправильным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта. Подробнее

Компания Super Bright LEDs, Inc. предлагает 3-летнюю гарантию на отсутствие заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, неправильным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта. Подробнее

Super Bright LEDs, Inc. предлагает 5-летнюю гарантию на защиту от заводских дефектов и неисправностей. Если вы столкнулись с отказом светодиода или другого компонента, не вызванным небрежностью, неправильным обращением, несанкционированным ремонтом или разборкой, мы заменим продукт в течение гарантийного срока. В случае, если конкретный продукт больше не доступен, можно заменить продукт равной стоимости или подарочную карту на стоимость продукта. Подробнее

Фильтр

Тип драйвера

Выходной номинальный постоянный ток

1. 1,05 А 3 Предметы
2. 1,4 А 4 Предметы
3. 8 A»> 1,8 А 1 вещь
4. 363 мА 1 вещь
5. 620 мА 1 вещь
6. 700 мА 4 Предметы
7. 350 мА 2 Предметы

Меньше

Максимальная выходная мощность

1. 16 Вт 4 Предметы
2. 20 Вт 1 вещь
3. 21 Вт 1 вещь
4. 25 Вт 7 Предметы
5. 35 Вт 1 вещь
6. 36 Вт 1 вещь
7. 6 Вт 2 Предметы
8. 8 Вт 1 вещь

Меньше

Диапазон входного напряжения

1. 100–277 В переменного тока 2 Предметы
2. 100~120 В переменного тока 8 Предметы
3. 100~240 В переменного тока 1 вещь
4. 120–277 В переменного тока 5 Предметы
5. 120 В переменного тока 2 Предметы

Меньше

Выходное напряжение

1. 12~16 В постоянного тока 1 вещь
2. 12~18 В постоянного тока 1 вещь
3. 12–20 В постоянного тока 1 вещь
4. 14–24 В постоянного тока 1 вещь
5. 15–55 В постоянного тока 1 вещь
6. 16~24 В постоянного тока 2 Предметы
7. 170 В постоянного тока 3 Предметы
8. 18–25 В постоянного тока 1 вещь
9. 20-50 В постоянного тока 1 вещь
10. 24~36 В постоянного тока 1 вещь
11. 24~48 В постоянного тока 1 вещь
12. 25–35 В постоянного тока 1 вещь
13. 25–41 В постоянного тока 1 вещь
14. 25–48 В постоянного тока 1 вещь
15. 3-12 В постоянного тока 1 вещь
16. 40~58 В постоянного тока 1 вещь
17. 4 VDC»> 6–8,4 В постоянного тока 1 вещь
18. 8~12 В постоянного тока 1 вещь
19. 9–15 В постоянного тока 1 вещь

Меньше

Диммируемый

1. Да 14 Предметы
2. Нет 2 Предметы

Меньше

Тип затемнения

1. симистор 10 Предметы
2. 0-10В 4 Предметы

Меньше

Степень защиты IP

1. IP20 3 Предметы
2. IP30 11 Предметы
3. IP65 8 Предметы

Меньше

Стандарты и сертификаты

1. Калифорния Титул 20 4 Предметы
2. Внесен в список UL 7 Предметы
3. Признано UL 15 Предметы
4. ЦИК Название 20 1 вещь
5. Класс II 9 Предметы
6. Класс 2 15 Предметы
7. СЕ 2 Предметы
8. ФКК 15 Предметы
9. Соответствует RoHS 1 вещь

Меньше

Наличие Тип

Что такое драйвер постоянного тока для светодиодов

Резюме: Драйвер для светодиодов постоянного тока обычно используется для управления несколькими последовательно соединенными светодиодами. Источники постоянного тока бывают импульсными и линейными.

Драйвер постоянного тока для светодиодов представляет собой источник питания для светодиодов, который регулирует ток, протекающий через светодиодную матрицу, для поддержания желаемого уровня светоотдачи. Обычные источники питания обеспечивают выход, который регулируется для обеспечения постоянного напряжения. Драйвер светодиодов с регулируемым током представляет собой преобразователь переменного тока в постоянный или постоянного тока с выходным сигналом, адаптированным к электрическим характеристикам массива светодиодов. Он обеспечивает точное управление выходным током независимо от колебаний напряжения питания и изменений других условий эксплуатации. Тем не менее, текущие нормативные требования предъявляют особые требования к конструкции источников питания для светодиодов и приводят к появлению множества продуктов с различной степенью компромисса между стоимостью, производительностью и сроком службы.

Зачем управлять светодиодами с постоянным током

Светодиоды управляются током, а не напряжением. Когда прикладывается прямое напряжение и начинает течь ток, электроны в отрицательной области перескакивают через зону обеднения (переход) и рекомбинируют с дырками в положительной области. Каждая рекомбинация электрона и дырки высвобождает квант электромагнитной энергии в виде света. Световой поток (яркость) светодиода пропорционален прямому току, проходящему через светодиод. Чем выше ток возбуждения, тем ярче светодиод. Однако в то же время на полупроводниковом переходе выделяется большее количество тепла. Это связано с тем, что светодиоды преобразуют только около 50% энергии в свет, а оставшаяся часть энергии выделяется в виде тепла.

При превышении максимально допустимой температуры перехода высокий тепловой поток может привести к необратимому повреждению светодиода, а также к тепловому спаду, то есть снижению оптической мощности при повышении температуры. При работе с более высокой плотностью тока за счет эффекта Оже могут генерироваться электроны с высокой кинетикой. Процесс безызлучательной оже-рекомбинации может вызвать снижение эффективности светодиодов, известное как падение эффективности или падение плотности тока. Таким образом, светодиоды не могут быть чрезмерно управляемыми, потому что это не только вызовет падение температуры и плотности тока, но и резко сократит срок службы светодиода.

Обычные блоки питания обеспечивают постоянное напряжение вне зависимости от колебаний тока нагрузки. Поскольку регулирование тока отсутствует, яркость светодиода не может поддерживаться на постоянном уровне, что может привести к перегрузке светодиодов. Вот почему все светодиоды должны управляться током. Драйверы светодиодов постоянного тока (CC) часто сравнивают с драйверами светодиодов постоянного напряжения (CV). Фактически, единственная разница между ними заключается в том, что драйвер CC LED обеспечивает универсальное решение для питания светодиодов, в то время как драйвер CV обеспечивает полуобработанную мощность, при этом только напряжение регулируется до постоянного уровня. Светодиод или светодиодный модуль, подключенный к драйверу светодиодов постоянного напряжения, в конечном итоге нуждается в устройстве ограничения тока для регулирования тока.

Преимущества использования управления постоянным током

Драйверы постоянного тока в основном используются для управления несколькими последовательно соединенными светодиодами. Последовательное соединение светодиодов является наиболее широко используемым конструктивным элементом для систем светодиодного освещения. Этот тип конфигурации устраняет проблему баланса тока, поскольку существует только один путь тока, и все светодиоды на пути тока имеют одинаковый ток, протекающий через них. Когда все светодиоды в цепочке получают одинаковый ток от драйвера светодиодов постоянного тока, вся цепочка светодиодов (светодиодный модуль) дает выходной сигнал с высокой однородностью как по яркости, так и по цвету. Постоянная регулировка тока гарантирует, что светодиодный модуль обеспечивает стабильный световой поток без колебаний.

Блоки питания постоянного тока обеспечивают полное преобразование мощности сетевого напряжения в фиксированный выходной постоянный ток. Никаких дополнительных устройств ограничения тока не требуется, чтобы ограничить ток светодиода ниже его максимального номинального тока. В то время как в источниках питания постоянного напряжения к каждому светодиоду или светодиодному модулю добавляется устройство ограничения тока, чтобы предотвратить повреждение диода (диодов). Это устройство может вызвать потерю мощности и создать дополнительную тепловую нагрузку. В результате энергоэффективность снижается, а светодиоды могут быть подвержены высоким тепловым нагрузкам, особенно когда ограничение тока осуществляется с помощью неэффективных линейных регуляторов или резисторов.

Стабилизация постоянного тока

Драйвер светодиодов AC-DC преобразует сетевое напряжение переменного тока в нестабилизированное постоянное напряжение с помощью двухполупериодного выпрямителя. На выходе выпрямителя часто помещают большой фильтрующий конденсатор, чтобы сгладить большие пульсации тока, подаваемые на нагрузку. Выпрямленное и отфильтрованное постоянное напряжение требует дальнейшего интенсивного регулирования для питания нагрузки, которая имеет электрические характеристики, соответствующие характеристикам чувствительных к току и напряжению светодиодов. Преобразователь постоянного тока драйвера светодиодов постоянного тока получает нестабилизированное постоянное напряжение и обеспечивает регулируемый выход с использованием различных методов. Все преобразователи постоянного тока имеют контроллер или схему управления, которая регулирует выходной сигнал на основе сигналов обратной связи, обеспечиваемых замкнутой цепью отрицательной обратной связи. Излишне говорить, что преобразователь постоянного тока является основным блоком схемы драйвера постоянного тока. Он обеспечивает постоянный ток (например, 250, 350, 500, 700, 1000, 1050 и 1400 мА) для светодиодного модуля, сохраняя при этом прямое напряжение в пределах проектных спецификаций.

Драйверы постоянного тока для светодиодов можно разделить на импульсные источники питания и линейные источники питания в зависимости от технологии, которую они используют для регулирования постоянного тока.

Импульсные источники питания

Импульсный источник питания для светодиодов обеспечивает постоянную мощность выходной нагрузки за счет высокочастотного переключения. Импульсный регулятор, который можно использовать отдельно или как часть полного источника питания, переключает проходной элемент, такой как полевой МОП-транзистор или транзистор с биполярным переходом, между областями насыщения и отсечки. Входящий источник питания преобразовывается в импульсное напряжение, которое затем сглаживается для соответствия требуемому выходному сигналу с помощью конденсаторов или катушек индуктивности. Работа в областях насыщения и отсечки силового транзистора позволяет импульсному источнику питания обеспечивать КПД до 95%. SMPS может быть реализован с использованием buck, boost, buck-boost, cuk, SEPIC, обратноходовой или других топологий в зависимости от сценария применения. В этом режиме работы выход схемы преобразователя может быть гальванически изолирован от входной цепи для предотвращения поражения электрическим током.

Импульсные источники питания являются единственным подходящим вариантом для решений средней и высокой мощности, требующих хорошего КПД, высокого коэффициента мощности и низкой выходной пульсации, или для приложений, которые должны иметь дело с широкими диапазонами входного напряжения. Недостатки импульсных источников питания заключаются в том, что они чувствительны к электромагнитным помехам (ЭМП), а также громоздки и дороги.

Линейные блоки питания

Линейные блоки питания — это недорогое решение для управления светодиодами, которое используется во все большем числе продуктов начального уровня. Цепь питания имеет линейный регулятор, который использует переменную проводимость проходного элемента для регулирования выходного сигнала. При этом линейный регулятор работает в линейной области биполярного транзистора (NPN, PNP) или МОП-транзистора (NMOS, PMOS) и обеспечивает желаемую выходную мощность, рассеивая избыточную электрическую мощность в виде тепла. Линейные источники питания по своей природе неэффективны, поскольку требуют, чтобы напряжение питания было выше, чем напряжение нагрузки. Он выходит из регулирования, если минимальное падение напряжения, дифференциальное напряжение между входом и выходом, недоступно. Падение напряжения представляет собой потерянную часть электроэнергии и должно быть спроектировано как можно более низким. Падение напряжения может составлять 15-30% от напряжения питания, что является огромной потерей. Рассеиваемая мощность также создает высокую тепловую нагрузку на схему драйвера.

Линейные источники питания обычно обеспечивают плохое подавление пульсаций, поскольку эти схемы разработаны с учетом небольшого бюджета. Добавление подавителей пульсаций подорвет экономическое преимущество этой технологии, а также сделает коррекцию коэффициента мощности сложной задачей. Таким образом, светодиодная лампа, в которой используется линейный источник питания, может давать высокий процент мерцания, что не подходит для приложений с высокими требованиями к зрению. Помимо преимущества низкой стоимости, отсутствие электромагнитных помех, возможность подключения водителя на борту (DOB) и высокая надежность схемы являются наиболее привлекательными чертами линейных источников питания.

Контроль выходного напряжения

Работа источника питания в режиме постоянного тока не означает, что его выходное напряжение не ограничено. Источник питания постоянного тока предназначен для получения фиксированного выходного тока независимо от колебаний напряжения. Однако при чрезмерном увеличении сопротивления нагрузки выходное напряжение должно соответственно увеличиваться, чтобы компенсировать это изменение и поддерживать выходной ток на постоянном уровне. Кроме того, при выходе из строя одного светодиода в цепочке последовательно соединенных светодиодов может произойти обрыв цепи. Компенсация нагрузки и разомкнутые цепи могут привести к тому, что выходное напряжение превысит номинальное напряжение микросхемы или других дискретных компонентов схемы. Следовательно, требуется защита от перенапряжения в цепях постоянного тока, особенно в импульсных повышающих регуляторах.

Драйвер постоянного тока для светодиодов | Keystone Technologies

---

Это юридическое соглашение («соглашение») между вами (или лицом, от имени которого вы лицензируете изображения («вы» или «ваш») и Keystone Technologies. Путем загрузки изображений («изображения») с keystonetech. com или любой другой из наших платформ, предоставляющих наши изображения («Сервис»), вы соглашаетесь соблюдать настоящее соглашение, а также нашу Политику конфиденциальности и Условия обслуживания. Если вы не согласны, не загружайте или использовать эти изображения.

Нам может потребоваться время от времени вносить изменения в это соглашение, и вы соглашаетесь соблюдать будущие версии.

Пожалуйста, держите ваш пароль в тайне. Они предназначены только для вашего использования.

1. Право собственности:  Все изображения защищены законом об авторском праве США и международными договорами об авторском праве. Мы оставляем за собой все права, не предоставленные в этом соглашении.

2. Лицензия:  В соответствии с условиями настоящего соглашения Keystone Technologies предоставляет вам неисключительное, непередаваемое, всемирное, бессрочное право на использование и воспроизведение этих изображений в любых коммерческих, художественных или редакционных целях, не запрещенных в этом соглашении.

3. Ограничения:
Вы НЕ МОЖЕТЕ:
1. Распространять или использовать любое изображение способом, конкурирующим с Keystone Technologies. В частности, вы не можете сублицензировать, перепродавать, назначать, передавать, передавать, делиться или предоставлять доступ к изображениям или любым правам на изображения, за исключением случаев, разрешенных в настоящем соглашении.
2. Используйте изображение для представления любого продукта или услуги, не принадлежащих Keystone Technologies.
3. Включите изображение в любой логотип, товарный знак, фирменный стиль или знак обслуживания.
4. Использовать изображение любым незаконным образом или любым способом, который разумный человек может счесть оскорбительным или который может нанести ущерб репутации любого лица или имущества, отраженного в изображении.
5. Ложное представление о том, что вы являетесь первоначальным создателем изображения.
6. Используйте изображение в любом сервисе, который заявляет о приобретении прав на изображение.
7. Нарушать права на товарный знак или интеллектуальную собственность любой стороны или использовать изображение для вводящей в заблуждение рекламы.
8. Удалите или измените любую информацию об управлении авторскими правами Keystone Technologies (например, логотип Keystone) из любого места, где она находится или встроена в изображение.

4. Возможность передачи; Производные работы:  Конечным пользователем работы, которую вы создаете с изображением, должны быть вы сами или ваш работодатель, клиент или заказчик. Только вам разрешено использовать отдельные изображения (вы не можете продавать, сдавать в аренду, одалживать и т. д. третьим лицам). Вы можете передавать файлы, содержащие изображения, клиентам, поставщикам или интернет-провайдерам для целей, разрешенных в соответствии с настоящим соглашением. Вы соглашаетесь предпринимать разумные усилия для защиты изображений от извлечения или кражи. Вы должны незамедлительно уведомить нас о любом неправомерном использовании изображений. Если вы передаете изображения, как указано выше, принимающие стороны должны согласиться защищать изображения в соответствии с требованиями настоящего соглашения. Даже при использовании в производных работах наши изображения по-прежнему принадлежат Keystone Technologies.

5. Проверка и запись:  С заблаговременным уведомлением вы предоставите Keystone Technologies образцы копий использования изображений. Вы должны вести учет всех случаев использования изображений, включая сведения об использовании клиентом. Keystone Technologies может периодически запрашивать и проверять такие записи. Если обнаружится, что изображения использовались вне сферы действия настоящего соглашения, вы удалите эти изображения по усмотрению Keystone Technologies.

6. Заявления и гарантии:  Мы заявляем и гарантируем, что изображения, доступные для загрузки, без изменений и используемые в полном соответствии с настоящим соглашением, не будут нарушать какие-либо авторские права, товарные знаки или другие права интеллектуальной собственности, а также права третьих лиц на неприкосновенность частной жизни или публичность.

ИЗОБРАЖЕНИЯ ПРЕДОСТАВЛЯЮТСЯ «КАК ЕСТЬ» БЕЗ КАКИХ-ЛИБО ГАРАНТИЙ, ЯВНЫХ ИЛИ ПОДРАЗУМЕВАЕМЫХ, ВКЛЮЧАЯ, ПОМИМО ПРОЧЕГО, ПОДРАЗУМЕВАЕМЫЕ ГАРАНТИИ НЕНАРУШЕНИЯ ПРАВ, КОММЕРЧЕСКОЙ ПРИГОДНОСТИ ИЛИ ПРИГОДНОСТИ ДЛЯ ОПРЕДЕЛЕННОЙ ЦЕЛИ.

7. Ваша компенсация:  Вы соглашаетесь освободить Keystone Technologies, ее аффилированные лица, ее вкладчиков, аффилированных лиц, лицензиаров и их соответствующих директоров, должностных лиц, сотрудников, акционеров, партнеров и агентов (совместно именуемые «Стороны Keystone Technologies») от ответственности и против них. любые и все претензии, ответственность, убытки, ущерб, затраты и расходы (включая разумные гонорары юристов и клиентов), понесенные любой Стороной Keystone Technologies в результате или в связи с (i) любым нарушением или предполагаемым нарушением с вашей стороны или любое лицо, действующее от вашего имени в отношении любого из условий настоящего соглашения, включая, помимо прочего, любое использование нашего веб-сайта или любого изображения, кроме случаев, прямо разрешенных в настоящем соглашении; (ii) любую комбинацию изображения с любым другим содержимым или текстом, а также любую модификацию или производную работу изображения.

8. Ограничение ответственности: Keystone Technologies не несет никакой ответственности по настоящему соглашению в той мере, в какой это вытекает из модификации изображений, использования в любой производной работе, контекста, в котором используется изображение, или вашего (или действия третьей стороны от вашего имени), нарушение настоящего соглашения, небрежность или преднамеренное правонарушение.

В МАКСИМАЛЬНОЙ СТЕПЕНИ, ДОПУСКАЕМОЙ ЗАКОНОМ, НИ KEYSTONE TECHNOLOGIES, НИ ЕЕ СОТРУДНИКИ ИЛИ ПОСТАВЩИКИ НЕ НЕСУТ ОТВЕТСТВЕННОСТИ ПЕРЕД ВАМИ ИЛИ ЛЮБЫМ ДРУГИМИ ЛИЦАМИ ИЛИ ОРГАНИЗАЦИЯМИ ЗА ЛЮБЫЕ ОБЩИЕ, НАКАЗАТЕЛЬНЫЕ, СПЕЦИАЛЬНЫЕ, КОСВЕННЫЕ, ПОСЛЕДУЮЩИЕ ИЛИ СЛУЧАЙНЫЕ ПРАВА ИЛИ ЛЮБЫЕ ДРУГИЕ УЩЕРБЫ, ЗАТРАТЫ ИЛИ УБЫТКИ, ВОЗНИКШИЕ В СВЯЗИ С ИСПОЛЬЗОВАНИЕМ ВАМИ ИЗОБРАЖЕНИЙ, ВЕБ-САЙТА, ​​НАРУШЕНИЕМ НАСТОЯЩЕГО СОГЛАШЕНИЯ КОМПАНИЕЙ KEYSTONE TECHNOLOGIES ИЛИ ИНЫМ ОБРАЗОМ, ЕСЛИ ЭТО ЯВНО НЕ ПРЕДУСМОТРЕНО, ДАЖЕ ЕСЛИ КОМПАНИЯ KEYSTONE TECHNOLOGIES БЫЛА УВЕДОМЛЕНА О ВОЗМОЖНОСТИ ТАКИЕ УЩЕРБЫ, ЗАТРАТЫ ИЛИ УБЫТКИ.

9. Прекращение действия: Если данное соглашение не будет прекращено, как указано ниже, оно действует до тех пор, пока у вас есть ваша учетная запись. Вы можете прекратить действие любой лицензии, предоставленной в соответствии с настоящим соглашением, уничтожив изображения и любые производные от них работы вместе с любыми копиями или архивами вышеуказанных или сопутствующих материалов (если применимо) и прекратив использование изображений для любых целей. Лицензии, предоставленные по данному соглашению, также прекращаются без уведомления со стороны Keystone Technologies, если в какой-либо момент вы не соблюдаете какое-либо из условий этого соглашения. Keystone Technologies может расторгнуть настоящее соглашение, а также вашу учетную запись и все ваши лицензии, с уведомлением или без него, в случае несоблюдения вами условий настоящего соглашения. После прекращения действия вашей лицензии вы должны немедленно прекратить использование изображений в любых целях; уничтожить или удалить все производные изображения, а также копии и архивы изображений или сопутствующих материалов; и, при необходимости, письменно подтвердите Keystone Technologies, что вы выполнили эти требования. ВЫШЕИЗЛОЖЕННОЕ ПРЕКРАЩЕНИЕ БУДЕТ ДОПОЛНИТЕЛЬНЫМ К ДРУГИМ ПРАВАМ Keystone Technologies ПО ЗАКОНУ И/ИЛИ СПРАВЕДЛИВОМУ ПРАВУ. Keystone Technologies НЕ ОБЯЗАНА ВОЗВРАЩАТЬ ЛЮБЫЕ СБОРЫ, УПЛАЧЕННЫЕ ВАМИ, В СЛУЧАЕ ПРЕКРАЩЕНИЯ ВАШЕЙ ЛИЦЕНЗИИ ИЛИ УЧЕТНОЙ ЗАПИСИ ПО ПРИЧИНЕ ВАШЕГО НАРУШЕНИЯ.

10. Сохранение прав после расторжения: Следующие положения и условия остаются в силе после расторжения или истечения срока действия настоящего соглашения: условия, применимые к лицензиям на изображения, предоставленным по настоящему Соглашению, остаются в силе в отношении действующих лицензий при условии, что настоящее соглашение не расторгнуто в результате вашего нарушения, и что после этого вы всегда будете соблюдать его условия.

11. Удаление изображений с сайта keystonetech.com:  Keystone Technologies оставляет за собой право удалять изображения с сайта keystonetech.com, аннулировать любую лицензию на любые изображения по уважительной причине и принять решение о замене такого изображения альтернативным изображением. При получении уведомления об отзыве лицензии на какое-либо изображение вы должны немедленно прекратить использование таких изображений, предпринять все разумные шаги для прекращения использования замененных изображений и сообщить об этом всем конечным пользователям и клиентам.

12. Разное:  Настоящее соглашение представляет собой полное соглашение сторон в отношении его предмета. Стороны соглашаются, что любое существенное нарушение Раздела 3 («Ограничения») нанесет компании Keystone Technologies непоправимый ущерб, и что судебный запрет в суде компетентной юрисдикции будет уместным для предотвращения первоначального или продолжающегося нарушения такого Раздела в дополнение к любому Keystone Technologies может иметь право на другую помощь. Если мы не сможем обеспечить соблюдение частей настоящего соглашения, это не означает, что такие части отменяются. Это соглашение не может быть передано вами без нашего письменного одобрения, и любая такая предполагаемая передача без одобрения является недействительной. Если какая-либо часть настоящего соглашения будет признана незаконной или не имеющей исковой силы, эта часть должна быть изменена, чтобы отразить наиболее полное юридически осуществимое намерение сторон (или, если это невозможно, удалена) без воздействия на действительность или возможность исковой силы остальной части. Любые судебные иски или разбирательства, касающиеся наших отношений с вами или настоящего соглашения, должны рассматриваться в судах штата Пенсильвания в графстве Монтгомери или Соединенных Штатов Америки в восточном округе Пенсильвании, и все стороны соглашаются с исключительную юрисдикцию этих судов, отказываясь от каких-либо возражений против уместности или удобства таких мест. Конвенция Организации Объединенных Наций о договорах международной купли-продажи товаров не применяется к настоящему соглашению и никаким образом не влияет на него. Действительность, толкование и исполнение настоящего соглашения, вопросы, вытекающие из настоящего соглашения или связанные с ним, его заключением, исполнением или нарушением, а также связанные с этим вопросы регулируются внутренним законодательством штата Пенсильвания (без ссылки на доктрину о выборе права). ). Вы соглашаетесь с тем, что вручение процессуальных документов в любых действиях, разногласиях и спорах, возникающих из настоящего соглашения или связанных с ним, может быть осуществлено путем отправки его копии заказным или заказным письмом (или любой существенно аналогичной формой почты) с предоплатой почтовых расходов другой стороне. однако ничто в настоящем документе не затрагивает право на вручение процессуальных документов любым другим способом, разрешенным законом.

Прежде чем продолжить, вам необходимо прочитать эти положения и условия до конца.

Драйверы для светодиодов | Постоянный ток

Что такое драйверы светодиодов? Драйвер светодиода обеспечивает электрический ток, характерный для светодиодной системы, с которой он работает, подобно балласту для системы люминесцентного или газоразрядного освещения. Кроме того, светодиодный драйвер действует как регулятор напряжения, контролируя количество энергии, подаваемой на светодиод или цепочку светодиодов. Драйверы светодиодов могут быть типами с постоянным током или постоянным напряжением, а также с диммированием или без диммирования. Выберите один из 4 основных типов драйверов:

• Постоянный ток: Эти драйверы обеспечивают постоянный ток (мА/А), но переменное напряжение (В) для светодиодов.
• Постоянное напряжение: Эти драйверы обеспечивают постоянную величину напряжения (В), но переменную величину тока (мА/А) для светодиодов.
• Постоянная мощность: эти драйверы обеспечивают постоянную мощность (Вт), но переменное напряжение (В) и ток (мА/А) для светодиодов.
Драйверы переменного тока
• : Эти драйверы обеспечивают питание светодиодов переменным, а не постоянным током.
• Программируемые драйверы светодиодов: эти драйверы позволяют индивидуально программировать для оптимизации производительности, включая выходной ток, диммирование, выходной световой поток

Сортировать по: Избранные товарыСамые новые товарыЛучшие продажиОт A до ZZ до ABПо обзоруЦена: по возрастаниюЦена: по убыванию

товаров на странице: 812162040100

Столбцы: 1 2 3 4 6

• Выберите параметры

  OTi50/120-277/1A4 DIM-1 L G2 Osram OPTOTRONIC (57452) Программируемый светодиодный драйвер — 50 Вт с регулируемой яркостью

  Osram Optotronic

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Драйвер светодиодов постоянного тока OPTOTRONIC, максимальная выходная мощность 50 Вт, входное напряжение 120-277 В, 0-10 В диммирование 1%-100%, программируемый фиксированный выходной ток 400-1400 мА (заводская настройка 1050 мА), выходное напряжение 10-55 В постоянного тока. Osram Optotronic 50W Программируемый…

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: 44,00 $

  Ваша цена: В настоящее время: $29,95

  Итого:

  Выбрать варианты

• Выберите параметры

  OTi50/120-277/1A4 DIM-1 L Osram OPTOTRONIC (79516) Программируемый светодиодный драйвер — 50 Вт с регулируемой яркостью

  Osram

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: 44 доллара США

  Драйвер светодиодов постоянного тока OPTOTRONIC мощностью 50 Вт имеет входное напряжение 120–277 В, программируемый выходной ток 400–1400 мА (заводская настройка: 1050 мА, выходное напряжение 10–55 В постоянного тока, аналоговое затемнение 0–10 В). ПРОИЗВОДИТЕЛЬ СНЯТ С ПРОИЗВОДИТЕЛЯ — Доставка Замена производителем…

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: $44,00

  Выберите параметры

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: 44,00 $

  Ваша цена: В настоящее время: 29 долларов.95

  Было: $44.00

  Итого:

  Выберите опции

• Выберите параметры

  OT50W/PRG1400C/UNV/DIM/L Драйвер светодиодов Osram OPTOTRONIC

  Osram

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29 долларов. 95

  Было: 44 доллара США

  Драйвер постоянного тока OPTOTRONIC® мощностью 50 Вт имеет входное напряжение 120–277 В, 0–10 В с диммированием 10–100 %, выходной ток 400–1400 мА (заводская настройка 1050 мА), программируемый, выходное напряжение 10–55 В постоянного тока. ПРОИЗВОДИТЕЛЬ СНЯТ С ПРОИЗВОДИТЕЛЯ — Производитель доставки…

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29 долларов.95

  Было: $44,00

  Выберите параметры

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: $44. 00

  Итого:

  Выберите опции

• Выберите параметры

  Драйвер светодиодов OTi50/120-277/1A4/DIM/L Osram OPTOTRONIC (79631) — 50 Вт

  Osram

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: 44 доллара США

  Драйвер светодиодов OPTOTRONIC 50 Вт постоянного тока имеет входное напряжение 120-277 В, 0-10 В диммирование 10%-100%, программируемый выходной ток 400-1400 мА (заводская настройка 1050 мА), выходное напряжение 10-55 В постоянного тока ПРОИЗВОДИТЕЛЬ СНЯТ С ПРОИЗВОДИТЕЛЯ — Доставка Производитель…

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: $44,00

  Выберите параметры

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: 44,00 $

  Ваша цена: В настоящее время: 29 долларов. 95

  Было: $44.00

  Итого:

  Выберите опции

• Выберите параметры

  OTi40W/120-277/1A4/DIM-1 OPTOTRONIC (57351/*2743W1) Программируемый компактный светодиодный драйвер — 40 Вт, монтаж на ножках

  eldoLED Optotronic от Acuity

  MSRP: $50.00

  Ваша цена: В настоящее время: $33,95

  Было: 50 долларов США

  Драйвер светодиодов постоянного тока OPTOTRONIC, максимальная выходная мощность 40 Вт, входное напряжение 120–277 В, программируемый выходной ток 400–1400 мА (заводская настройка по умолчанию 700 мА), выходное напряжение 8–55 В постоянного тока, 0–10 В аналоговое затемнение с диапазоном 1–100 %, F кейс с креплением. ..

  MSRP: $50.00

  Ваша цена: В настоящее время: $33,95

  Было: $50.00

  Выберите параметры

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: $50.00

  Ваша цена: В настоящее время: 33,95 доллара США

  Было: $50.00

  Итого:

  Выберите опции

• Выберите параметры

  OT40W/PRG1400C/UNV/DIM Osram OPTOTRONIC Компактный светодиодный драйвер 79448

  Osram

  MSRP: $50. 00

  Ваша цена: В настоящее время: 33,95 доллара США

  OT40W/PRG1400C/UNV/DIM OPTOTRONIC® Драйвер светодиодов постоянного тока мощностью 25 Вт, компактный размер, входное напряжение 120–277 В, выходной ток 400–1400 мА (заводская настройка 700 мА), программируемый, выходное напряжение 10–55 В постоянного тока, 0–10 В, аналоговое затемнение с 10– 100% Диапазон, F-стиль…

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: $50.00

  Ваша цена: В настоящее время: $33,95

  Итого:

  Выбрать варианты

• Добавить в корзину

  PL-60-12-U (P-OH060-12-PL) Основной драйвер светодиодов — 60 Вт, 12 В постоянного тока

  Основной светодиод

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 39,95 $

  Основной драйвер светодиодов с постоянным напряжением, 60 Вт, универсальное входное напряжение 120–277, выход 12 В пост. Основной блок питания для светодиодов 60 Вт 12 В постоянного тока Функции Универсальный вход переменного тока (до 264 В переменного тока) 22ºF до…

  Кол-во в корзине: 0

  Количество:

  Цена:

  MSRP: 44,00 $

  Ваша цена: В настоящее время: 39,95 $

  Итого:

  Добавить в корзину

• Выберите параметры

  OTi85/120-277/2A3 DIM-1 L OPTOTRONIC (57420/*2743W5) Программируемый драйвер светодиодов — 85 Вт 1400 мА

  eldoLED Optotronic от Acuity

  MSRP: 40,00 $

  Ваша цена: В настоящее время: 33,95 доллара США

  OTi85/120-277/2A3 DIM-1 L OPTOTRONIC Драйвер постоянного тока мощностью 85 Вт имеет входное напряжение 120–277 В, программируемый выходной ток 700–2300 мА (заводская настройка 1400 мА), программируемый выходное напряжение 10–55 В постоянного тока. Optotronic 85W Программируемый постоянный ток…

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: 40,00 $

  Ваша цена: В настоящее время: $33,95

  Итого:

  Выбрать варианты

• Добавить в корзину

  XI220C105V210CNA1 Драйвер светодиодов Advance Xitanium — 220 Вт, 1050 мА, затемнение

  Advance by Signify

  MSRP: $80.00

  Ваша цена: В настоящее время: 79,95 долларов США

  Advance Xitanium LED Driver, максимальная мощность 220 Вт, вход 120–277 В, выход 105–210 В, фиксированный выходной ток 1050 мА, аналоговый 0–10 В, затемнение 10%–100% Блок питания Advance Xitanium 220 Вт 1,05 А Эквивалентная замена модели Cree LE098X01 220 Вт / 1050 мА Всего. ..

  Кол-во в корзине: 0

  Количество:

  Цена:

  MSRP: $80.00

  Ваша цена: В настоящее время: 79,95 $

  Итого:

  Добавить в корзину

• Добавить в корзину

  OT96W/24V/UNV/DIM Драйвер светодиодов Osram OPTOTRONIC 51520 — 96 Вт 24 В с регулируемой яркостью

  Osram

  MSRP: $80.00

  Ваша цена: В настоящее время: 51,95 долл. США

  Было: 80 долларов США

  OT96W/24V/UNV/DIM OPTOTRONIC® Источник питания постоянного напряжения 96 Вт для светодиодов, входное напряжение 120–277 В, выходное напряжение 24 В постоянного тока, выходной ток 0,1–4,0 А, аналоговое затемнение 0–10 В с диапазоном 10–100 %. Осрам Оптотроник 9Мощность постоянного напряжения 6 Вт 24 В…

  MSRP: $80.00

  Ваша цена: В настоящее время: 51,95 долл. США

  Было: 80,00 $

  Добавить в корзину

  Кол-во в корзине: 0

  Количество:

  Цена:

  MSRP: $80.00

  Ваша цена: В настоящее время: $51,95

  Было: 80,00 $

  Итого:

  Добавить в корзину

• Выберите параметры

  OTi85/120-277/2A3 DIM L OPTOTRONIC (57422/*2743W7) Программируемый драйвер светодиодов — 85 Вт 1400 мА

  eldoLED Optotronic от Acuity

  MSRP: $50. 00

  Ваша цена: В настоящее время: 29 долларов.95

  Было: 50 долларов США

  OTi85/120-277/2A3 DIM L OPTOTRONIC Драйвер светодиодов постоянного тока, максимальная выходная мощность 85 Вт, входное напряжение 120–277 В, программируемый выходной ток 700–2300 мА (заводская настройка 1400 мА), выходное напряжение 10–55 В постоянного тока, аналоговое затемнение 0–10 В 10 -100% Оптотроник 85Вт…

  MSRP: $50.00

  Ваша цена: В настоящее время: 29 долларов.95

  Было: $50.00

  Выберите параметры

  Кол-во в корзине: 0

  Цена:

  Рекомендуемая производителем розничная цена: $50. 00

  Ваша цена: В настоящее время: 29,95 долларов США

  Было: $50.00

  Итого:

  Выберите опции

• Добавить в корзину

  Светодиодный драйвер LEDINTA0700C210DO Advance Xitanium — 150 Вт, 700 мА, диммируемый

  Advance by Signify

  MSRP: 95,00 $

  Ваша цена: В настоящее время: 79,95 долларов США

  Драйвер светодиода Advance Xitanium 150 Вт, вход 120–277 В, диапазон выходного напряжения 60–210 В, выходной ток 700 мА, аналоговое затемнение 0–10 В Драйвер светодиодов Advance Xitanium 150 Вт, 700 мА, с диммированием Светодиодные драйверы Xitanium со сроком службы более 50 000 часов и полной. ..

  Кол-во в корзине: 0

  Количество:

  Цена:

  MSRP: 95,00 $

  Ваша цена: В настоящее время: 79,95 $

  Итого:

  Добавить в корзину

Добавление товаров в корзину

Просмотр корзины Продолжить покупки

гонщиков Формулы-1 2022 – Ферстаппен, Хэмилтон, Леклерк и другие

Перейти к глобальной навигации Перейти к основному содержанию Перейти к основному содержанию

видео

Расписание

Положение

Драйверы

• Александр Албон
• Фернандо Алонсо
• Валттери Боттас
• Ник Де Врис
• Пьер Гасли
• Льюис Гамильтон
• Николай Латифи
• Чарльз Леклерк
• Кевин Магнуссен
• Ландо Норрис
• Эстебан Окон
• Серхио Перес
• Даниэль Риккардо
• Джордж Рассел
• Карлос Сайнс
• Мик Шумахер
• Лэнс Прогулка
• Юки Цунода
• Максимум Ферстаппен
• Себастьян Феттель
• Гуаньюй Чжоу

Команды

• Альфа-Ромео
• АльфаТаури
• Альпийский
• Aston Martin
• Феррари
• Хаас
• Макларен
• Мерседес
• красный бык
• Уильямс

Игры

Живое время

ОБЗОР ГОНКИ

Ознакомьтесь с официальным составом F1 на этот сезон. Полная разбивка водителей, очков и текущих позиций. Следуйте за своими любимыми гонщиками F1 на трассе и за ее пределами.

1

335

ПТС

Макс. Ферстаппен

Ред Булл Рейсинг

2

219

ПТС

Чарльз Леклерк

Феррари

3

210

ПТС

Серхио Перес

Ред Булл Гонки

4

203

ПТС

Джордж Рассел

Мерседес

5

187

ПТС

Карлос Сайнс

Феррари

6

168

ПТС

Льюис Гамильтон

Мерседес

Ландо Норрис

Макларен

Эстебан Окон

Альпийский

Фернандо Алонсо

Альпийский

Валттери Боттас

Альфа Ромео

Пьер Гасли

АльфаТаури

Кевин Магнуссен

Команда Haas F1

Себастьян Феттель

Астон Мартин

Дэниел Риккардо

Макларен

Мик Шумахер

Команда Haas F1

Юки Цунода

АльфаТаури

Гуаньюй Чжоу

Альфа Ромео

Копье Прогулка

Астон Мартин

Александр Албон

Уильямс

Ник Де Врис

Уильямс

Николай Латифи

Уильямс

Нико Хюлкенберг

Астон Мартин

Макс Ферстаппен — гонщик F1 Red Bull Racing

Перейти к глобальной навигации Перейти к основному содержанию Перейти к основному содержанию

видео

Расписание

Положение

Драйверы

• Александр Албон
• Фернандо Алонсо
• Валттери Боттас
• Ник Де Врис
• Пьер Гасли
• Льюис Гамильтон
• Николай Латифи
• Чарльз Леклерк
• Кевин Магнуссен
• Ландо Норрис
• Эстебан Окон
• Серхио Перес
• Даниэль Риккардо
• Джордж Рассел
• Карлос Сайнс
• Мик Шумахер
• Лэнс Прогулка
• Юки Цунода
• Максимум Ферстаппен
• Себастьян Феттель
• Гуаньюй Чжоу

Команды

• Альфа-Ромео
• АльфаТаури
• Альпийский
• Aston Martin
• Феррари
• Хаас
• Макларен
• Мерседес
• красный бык
• Уильямс

Игры

Живое время

ОБЗОР ГОНКИ

Драйверы

1

20 сентября 2022 г.

F1 NATION: доминирование Макса, восхищение Де Вриса и дилемма пилота Alpine — это наш обзор с тремя заголовками

• Подкаст

20 сентября 2022 г.

«Без сомнения, он заслуживает место в Ф1» — Расселл и Ферстаппен восхваляют Де Вриса после Монцы

• Новости

15 сентября 2022 г.

ПЕРЕСТАНОВКА ОЧКОВ

: что нужно сделать Ферстаппену, чтобы закрепить за собой титул F1 в Сингапуре

• Новости

13 сентября 2022 г.

«Макс сейчас в ударе» — Хорнер наслаждается победой в Монце, а Ферстаппен приближается к титулу

• Новости

Биография

Он Макс по имени и Макс по натуре.

Придя в качестве самого молодого участника Формулы-1 всего в 17 лет, Ферстаппен довел свою машину, соперников и книги рекордов до предела. Голландец с детским лицом и сердцем льва взял за рога Toro Rosso, а затем и Red Bull своим инстинктивным гоночным стилем.

Самый молодой набравший очки F1 вскоре стал самым молодым победителем гонки — в возрасте 18 лет и 228 дней — с оппортунистической, но контролируемой ездой во время дебюта Red Bull в Барселоне 2016. Настоящий гонщик от колеса к колесу, еще один потрясающий пилотаж в Бразилии из последних рядов на подиум на коварной мокрой трассе вызывали аплодисменты.

Бескомпромиссное поведение Ферстаппена и жесткая защита иногда приводили его к неприятностям с его сверстниками и казначеями. Но ошибки, которые изначально омрачали его потенциал, уступили место зрелости, в то время как бравада и энергия, которые сделали его талантом-блокбастером, остались, а победы продолжали приходить, кульминацией которых стал его первый титул пилота Формулы-1 после того уже легендарного финала. -раундовый поединок с Льюисом Хэмилтоном в 2021 году.

Сын бывшего гонщика Формулы-1 Йоса Ферстаппена и супер-быстрой мамы-картовика Софи Кумпен, гонки проходят через его гены. Несмотря на то, что Ферстаппен переехал из папиного дома в Монако, он остается близким своей семье, и хотя он не боится высказывать свое мнение, он все еще может быть удивительно застенчивым.

Став первым чемпионом мира из Нидерландов в возрасте всего 24 лет, ожидания от лидера следующего поколения зашкаливают, но с Ферстаппеном кажется, что нет предела возможному.

NextPreviousEnlarge

БАХРЕЙН, БАХРЕЙН — 17 марта: Макс Ферстаппен из Нидерландов и Oracle Red Bull Racing наблюдают в паддоке во время превью перед Гран-при F1 Бахрейна на международной трассе Бахрейна 17 марта 2022 года в Бахрейне, Бахрейн. (Фото Клайва Мейсона/Getty Images) © Getty Images, 2022.

БАХРЕЙН, БАХРЕЙН – 12 МАРТА: Макс Ферстаппен из Нидерландов за рулем (1) Oracle Red Bull Racing RB18 на трассе во время третьего дня тестов F1 на международной трассе Бахрейна 12 марта 2022 года в Бахрейне, Бахрейн. (Фото Марка Томпсона/Getty Images) © 2022 Getty Images

БАХРЕЙН, БАХРЕЙН — 12 МАРТА: Макс Ферстаппен из Нидерландов и Oracle Red Bull Racing готовятся к поездке в гараже во время третьего дня тестов F1 на международной трассе Бахрейна 12 марта 2022 года в Бахрейне, Бахрейн. (Фото Марка Томпсона / Getty Images) © 2022 Getty Images

БАХРЕЙН, БАХРЕЙН — 12 МАРТА: Макс Ферстаппен из Нидерландов за рулем (1) Oracle Red Bull Racing RB18 на трассе во время третьего дня тестов F1 на международной трассе Бахрейна 12 марта 2022 года в Бахрейне, Бахрейн. (Фото Дэна Иститене — Formula 1/Formula 1 via Getty Images) © 2022 Formula One World Championship Limited

БАХРЕЙН, БАХРЕЙН — 12 МАРТА: Макс Ферстаппен из Нидерландов и Oracle Red Bull Racing беседует с гоночным инженером Джанпьеро Ламбиасе в гараже во время третьего дня тестов F1 на международной трассе Бахрейна 12 марта 2022 года в Бахрейне, Бахрейн. (Фото Марка Томпсона/Getty Images) © Getty Images, 2022.

БАХРЕЙН, БАХРЕЙН – 11 МАРТА: Макс Ферстаппен из Нидерландов и Oracle Red Bull Racing готовятся к поездке в гараже во время второго дня тестов F1 на международной трассе Бахрейна в марте. 11 октября 2022 года в Бахрейне, Бахрейн. (Фото Марка Томпсона/Getty Images) © 2022 Getty Images

ИнфоЗакрыть

ВАМ ТАКЖЕ МОЖЕТ ПОНРАВИТЬСЯ

F1®ДОСТУП

Для просмотра этого контента требуется бесплатная и простая регистрация

РЕГИСТРАЦИЯ ИЛИ ЖЕ ВОЙТИ

• Команды
• Команды

Ред Булл

10 января 2022 г.

F1®ДОСТУП

Для просмотра этого контента требуется бесплатная и простая регистрация

РЕГИСТРАЦИЯ ИЛИ ЖЕ ВОЙТИ

• Драйверы
• Драйверы

Серхио Перес

10 января 2022 г.
