Как расшифровать маркировку дросселей и катушек индуктивности. Какие существуют системы цветовой кодировки индуктивностей. Как правильно читать буквенно-цифровые обозначения на дросселях и катушках.
Основные системы маркировки дросселей и катушек индуктивности
Для обозначения номинальных параметров дросселей и катушек индуктивности применяются различные системы маркировки:
- Цветовая кодировка с помощью цветных колец или точек
- Буквенно-цифровая маркировка
- Прямое указание номинала в микрогенри (мкГн)
Рассмотрим подробнее каждую из этих систем и правила их расшифровки.
Цветовая маркировка индуктивностей
Цветовая маркировка является наиболее распространенным способом обозначения параметров малогабаритных дросселей и катушек индуктивности. Она регламентируется международным стандартом IEC 62.
Основные правила цветовой кодировки индуктивностей:
- Используется 3 или 4 цветных кольца (точки)
- Первые два кольца обозначают значение в микрогенри
- Третье кольцо — множитель
- Четвертое кольцо (если есть) — допуск
- При 3 кольцах допуск по умолчанию 20%
Значение цветов при маркировке индуктивностей:
| Цвет | Значение | Множитель | Допуск |
|---|---|---|---|
| Черный | 0 | 1 | ±20% |
| Коричневый | 1 | 10 | |
| Красный | 2 | 100 | |
| Оранжевый | 3 | 1000 | |
| Желтый | 4 | ||
| Зеленый | 5 | ||
| Голубой | 6 | ||
| Фиолетовый | 7 | ||
| Серый | 8 | ||
| Белый | 9 | ||
| Золотой | 0,1 | ±5% | |
| Серебряный | 0,01 | ±10% |
Как расшифровать цветовую маркировку дросселя?
Для правильной расшифровки цветовой маркировки дросселя или катушки индуктивности нужно выполнить следующие шаги:
- Определить количество цветных колец (3 или 4)
- По первым двум кольцам определить первые две цифры номинала
- По третьему кольцу определить множитель
- Умножить первые две цифры на множитель
- Если есть четвертое кольцо — определить допуск
Например, дроссель с кольцами: коричневый-черный-оранжевый-серебряный.
Расшифровка:
- Коричневый (1-я цифра) — 1
- Черный (2-я цифра) — 0
- Оранжевый (множитель) — 1000
- Серебряный (допуск) — ±10%
Итоговое значение: 10 * 1000 = 10000 мкГн = 10 мГн ±10%
Буквенно-цифровая маркировка индуктивностей
Для маркировки дросселей и катушек также применяется буквенно-цифровая система кодирования. Основные правила расшифровки:
- Первые две цифры — значение в микрогенри
- Последняя цифра — количество нулей
- Буква в конце — допуск
Допуски обозначаются буквами:
- D = ±0,3 нГн
- J = ±5%
- K = ±10%
- M = ±20%
Если буква допуска отсутствует, по умолчанию считается допуск ±20%.
Примеры расшифровки буквенно-цифровой маркировки
Рассмотрим несколько примеров расшифровки буквенно-цифровой маркировки дросселей:
- 101K — 100 мкГн ±10%
- 470J — 47 мкГн ±5%
- 222M — 2200 мкГн ±20%
- 680 — 68 мкГн ±20% (без буквы допуска)
Для индуктивностей менее 10 мкГн используется буква R вместо десятичной запятой:
- 4R7K — 4,7 мкГн ±10%
- R33M — 0,33 мкГн ±20%
Для индуктивностей менее 1 мкГн используется буква N:
- 22N — 22 нГн
- 2N2D — 2,2 нГн ±0,3 нГн
Прямая маркировка номинала индуктивности
В некоторых случаях на дросселях и катушках индуктивности указывается непосредственное значение в микрогенри. При этом используется следующая система:
- Число без букв — значение в микрогенри
- Буква K после числа — умножить на 1000
- Буква M после числа — умножить на 1000000
Например:
- 100 — 100 мкГн
- 4K7 — 4700 мкГн = 4,7 мГн
- 1M — 1000000 мкГн = 1 Гн
Особенности маркировки SMD-индуктивностей
Для маркировки малогабаритных SMD-индуктивностей используются специальные системы кодирования из-за ограниченного места на корпусе. Наиболее распространены следующие варианты:
- Трехзначный код: первые две цифры — значение, третья — степень 10
- Буквенный код: R — 0,1 мкГн, K — 1 мкГн, M — 1 мГн
Примеры маркировки SMD-индуктивностей:
- 100 — 10 мкГн
- 471 — 470 мкГн
- 2R2 — 2,2 мкГн
- 10K — 10 мкГн
- 1M0 — 1 мГн
Типы дросселей и их применение
В зависимости от конструкции и назначения выделяют следующие основные типы дросселей:
- Низкочастотные дроссели — для работы на частотах до 10 кГц
- Высокочастотные дроссели — для работы на частотах выше 10 кГц
- Фильтрующие дроссели — для сглаживания пульсаций
- Токоограничивающие дроссели — для ограничения пусковых токов
- Подстроечные дроссели — с регулируемой индуктивностью
- SMD-дроссели — для поверхностного монтажа
Основные области применения дросселей:
- Источники питания — фильтрация помех
- Импульсные преобразователи — накопление энергии
- Колебательные контуры — создание резонанса
- Пусковые цепи электродвигателей
- Балластные дроссели газоразрядных ламп
- Фильтры в радиоаппаратуре
Как выбрать дроссель по маркировке?
При выборе дросселя по его маркировке следует учитывать следующие основные параметры:
- Номинальная индуктивность — должна соответствовать требуемому значению в схеме
- Допуск — определяет точность номинала
- Рабочий ток — не должен быть меньше тока в цепи
- Частотный диапазон — должен перекрывать рабочую частоту схемы
- Сопротивление постоянному току — влияет на потери
- Габаритные размеры — должны соответствовать месту установки
Для правильного выбора дросселя рекомендуется использовать справочные данные производителя и учитывать особенности конкретной схемы применения.
Дроссель 100 мкгн маркировка. Цветовая и кодовая маркировка индуктивностей
Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Примеры обозначения индуктивностей буквенно-цифровым кодом представлен на рис. 6.
Применяются два вида кодирования.
1. Первые две цифры указывают значение в микрогенри (мкГн, иН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск.
Например, код 101J обозначает 100мкГн± 5%. Если последняя буква не указывается — допуск 20%.
Исключения: для индуктивностей меньше ЮмкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N. Например:
Допуск: D = ±0,3 нГн; J = ±5%; К = ±10%; М = ±20%.
Примеры обозначений:
2. Индуктивности маркируются непосредственно в микрогенри (мкГн, иН). В таких случаях маркировка 680 К будет означать не 68 мкГн ±10%, как в случае 1, а 680 мкГн ± 10%.
2N2D-2,2 нГн ±0,3 нГн
22N -22 нГн R10M -0,10 мкГн±20% R15M — 0,15 мкГн±20% R22M — 0,22 мкГн±20% R33M – 0,33 мкГн±20% R47M — 0,47 мкГн ± 20% R68M — 0,68 мкГн + 20% 1R0K-U мкГн±20%
ШОК-1,2 мкГн ± 10% 2R2K — 2,2 мкГн ± 10% 3R3K -3,3 мкГн ± 10% 4R7K -4,7 мкГн ± 10% 6R8K-6,8 мкГн± 10% 100К — ЮмкГн ±10% 150К- 15 мкГн ± 10% 220К- 22 мкГн± 10% 330К- 33 мкГн ± 10% 470К- 47 мкГн± 10% 680К- 68 мкГн± 10% 101К-100 мкГн ± 10% 151К — 150 мкГн ± 10% 221К -220 мкГн± 10% 331К-330 мкГн ± 10% 471J -470 мкГн ± 5% 681J -680 мкГн± 5% 102-1000 мкГн

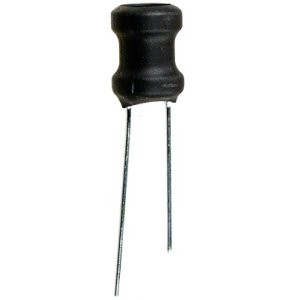

Рис. 7. Внешний вид индуктивностей
Рис. 8. Внешний вид индуктивностей, рассмотренных в п. 2
На рис. 8 представлен внешний вид индуктивностей, рассмотренных по 2 признаку.
Цветовая маркировка индуктивностей
В соответствии со стандартами IEC 82 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала.
Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, иН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%.
Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные. Рис. 9 иллюстрирует кодовую маркировку индуктивностей.
Цветовая маркировка контурных катушек радиоприемников зарубежного производства. Радиолюбителям все чаще приходится сталкиваться с необходимостью ремонта импортных радиоприемников. Одной из причин частого выхода их из строя является неисправность контурных катушек. Как показывает статистика, она занимает второе место после поломки всевозможных переключателей. Хотя маркировка современных импортных контурных катушек, похоже, унифицирована, в популярной литературе найти сведения о ней весьма затруднительно.
Думается, что предлагаемый мною материал, полученный на основе ремонта недорогих радиоприемников и магнитол фирм Aiwa, Panasonic, Sharp, а также некоторых немаркированных моделей китайского производства, будет полезен радиолюбителям.
Чаще всего в радиоприемниках применяются контурные катушки размерами 10x10x14 мм и 8x8x11 мм (рис. 10). Все обмотки обычно намотаны внавал эмалированным проводом диаметром 0,05-0,12 мм на фер- ритовом магнитопроводе, приклеенном к пластмассовому основанию. Контурные катушки намотаны поверх катушек связи и залиты парафином. Подстроечником служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку. Весь контур
Рис. 9. Цветовая маркировка индуктивностей
Рис. 10. Внешний вид популярных контурных катушек радиоприемников
заключен в латунный экран. В контурах, применяемых в трактах ПЧ, имеются встроенные конденсаторы.
Цветовая маркировка популярных катушек индуктивности, Цветовая маркировка катушек представляет собой пятна или полосы краски, нанесенные соответственно на дно магнитопровода или на экран.
Схемы контурных катушек приведены на рис. 11.
В табл. 14 указаны намоточные данные, назначение, емкость встроенного конденсатора и цветовая маркировка катушек размерами 10 х 10 х 14 мм.
Контурные катушки размерами 8x8x11 мм имеют то же назначение и емкость встроенного конденсатора,
Рис. И. Схемы контурных катушек
Таблица 14
Цвет маркировки | Назначение контурных катушек | Схема включения обмоток по рис. 11 | Номера выводов обмоток | Число витков | Емкость встроенного конденсатора, пФ | Фильтр ПЧ-АМ 455…460 кГц | Детектор ПЧ-АМ 455…460 кГц | Оранжевый | Фильтр ПЧ-ЧМ 10,7МГц* | Сиреневый | Фильтр ПЧ-ЧМ 10,7 МГц | Зеленый или синий | Дискриминатор ПЧ-ЧМ 10,7 МГц** | Контур гетеродина AM СВ-ДВ | 80…100*** 8…12 |
Примечания.
* Может использоваться вместо синего и зеленого. ** Применяются с различными микросхемами. *** Число витков зависит от емкости КПЕ. Соотношение числа витков обмоток контурной катушки и катушки связи выбрано в пределах 10:1-8:1.
но их обмотки могут быть намотаны более тонким проводом, и содержать большее число витков. Эти катушки менее ремонтопригодны, чем катушки размерами 10x10x14 мм.
Постоянные индуктивности серии ЕС24
Катушки индуктивности размерами 10x10x14 мм
Малогабаритные постоянные индуктивности серии ЕС24 представляют собой миниатюрную катушку с фер- ритовым сердечникам, размещенную в изолирующем корпусе с двумя выводами (рис. 12). Диапазон номинальных значений индуктивности — ОД… 1000 мкГн; точность — 5, 10, 20%; температурный диапазон — от -20 до +100 °С. Основные геометрические размеры индуктивностей приведены на рис. 7, 8. Номинал индуктивности и его допустимые отклонения обозначаются цветными полосками (рис. 9). Полоски / и 2 определяют две цифры номинала (в микрогенри), между которыми стоит десятичная запятая, полоска 3 — десятичный множитель, полоска 4 — точность.
Назначение цветов полосок приведено в табл. 15. Так, например, индуктивность, на которую нанесены красная, желтая, коричневая и черная полоски, имеет номинал 2,4×10 = 24 мкГн и точность 20%.
Полный список всех типономиналов индуктивностей серии ЕС24 и их параметры приведены в табл. 16.
Таблица 15 Назначение цветовых полос индуктивностей
Цвет | 1 -я и 2-я цифры номинала | Множитель | Точность | Коричневый | Оранжевый | Фиолетовый |
Окончание табл.
15
Таблица 16 Цветовая маркировка индуктивностей типа ЕС24
Наименование | Индуктивность, мкГн | Точность, | Добротность, (mill) | Тестовая частота, МГц | Постоянный ток (max), мА |
Окончание табл.
16
Наименование | Индуктивность, мкГн | Точность, | Добротность, (min) | Тестовая частота, МГц | Активное сопротивление (max), Ом | Постоянный ток (max), мА |
Предлагаемые справочные сведения по маркировке дросселей и индуктивностей будут особенно полезны радиолюбителям и электронщикам при ремонте радиоприемников и аудиотехники.
Да и в других электронных устройствах они не редко встречаются.
Обычно они копируются номинальным значение индуктивности и допуском, т.е. некоторым небольшим отклонение от указанного номинала в процентах. Номинальное значение обозначается цифрами, а допуск буквами. На типовые примеры маркировки индуктивностей буквенно-цифровым кодом вы можете посмотреть на изображении ниже.
Наибольшее распространение получили два два вида кодирования:
Первые две цифры обозначают значение в микрогенри (мкГн), последняя — число нулей . Идущая следом за ними за буква говорит о допуске от номинала. Например, маркировка индуктивности 272J говорит о номинале в 2700 мкГн , с допуском ± 5% . Если последняя буква не указывается, то по умолчанию допуск считается ±20%. Для катушек индуктивностей меньше 10 мкГн функцию десятичной запятой выполняет латинская буква R, а для индуктивностей меньше 1 мкГн — символ N. Примеры смотри на рисунке ниже.
Второй способ кодировки — непосредственная маркировка.
В этом случае маркировка 680К будет говорить о не 68 мкГн ±10%, как в методе чуть выше, а 680 мкГн ±10%.
Отличный сборник утилит используемых в радиолюбительских расчетах катушек индуктивности и различных видов колебательных контуров. Используя эти программы вы сможете без лишних заморочек рассчитать катушку даже для металлодетектора.
В соответствии с международным стандартом IEC 82 на дросселях кодируется номинальное значение индуктивности и допуск цветными метками. Обычно используется кодировка четырех или трех цветными точками или кольцами. Первые две метки маркируют значение номинальной индуктивности в микрогенри (мкГн), третья эта множитель, четвертая обозначает допуск. В случае трех точечной кодировки подразумевается допуск 20%. Цветное кольцо, маркирующее первую цифру номинала, может быть немного шире, чем остальные.
Система маркировки индуктивностей Murata |
Система маркировки индуктивностей серии ЕС24 |
Номинал и его допустимые отклонения кодируются с помощью цветных полосок.
1 и 2 полосы означают две цифры номинала в микрогенри, между которыми стоит десятичная запятая, третья полоска — десятичный множитель, четвертая — точность. Например, на дроссель нанесены коричневая, чёрная, черная и серебристая полоски, его номинал 10×1 = 10 мкГн с погрешностью 10%.
Назначение цветовых полос смотри в таблице ниже:
| Цвет | 1 -я и 2-я цифры номинала | Множитель | Точность |
| Черный | 0 | 1 | ±20% |
| Коричневый | 1 | 10 | — |
| Красный | 2 | 100 | — |
| Оранжевый | 3 | 1000 | — |
| Желтый | 4 | — | — |
| Зеленый | 5 | — | — |
| Голубой | 6 | — | — |
| Фиолетовый | 7 | — | — |
| Серый | 8 | — | — |
| Белый | 9 | — | — |
| Золотой | — | о,1 | ±5% |
| Серебряный | — | 0,01 | ±10% |
Дроссели в smd исполнении попадаются во множестве видов корпусов, но корпуса подчиняются общепринятому стандарту типоразмеров.
Это существенно упрощает автоматический монтаж электронных компонентов. Да и радиолюбителям, несколько легче ориентироваться.
Подбирать нужный дроссель проще всего по каталогам и типоразмеру. Типоразмеры, как и в случае обозначаются с помощью кода из четырех цифр (например 0805). При этом «08» обозначает длину, а «05» ширину в дюймах. Реальный размер такой SMD-индуктивности равен 0.08х0.05 дюйма.
Отличная радиолюбительская подборка неизвестного автора по различным типам почти всех радио компонентов
Кодовая маркировка индуктивностей
Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами.
Применяется два вида кодирования:
А . Первые две цифры указывают значение в микрогенри (мкГн, uН), последняя — количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает 100 мкГн ±5%.
Если последняя буква не указывается — допуск 20%. Исключения: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.
Допуск: D = ±0.3 нГн; J = ±5%; К = ±10%; М = ±20%
Примеры обозначений:
| 2N2D — 2,2 нГн ±0,3 нГн | 1R0K — 1,2 мкГн ±10% | 470K — 47 мкГн ±10% |
| 22N — 22 нГн | 2R2K — 2,2 мкГн ±10% | 680K — 68 мкГн ±10% |
| R10M — 0,10 мкГн ±20% | 3R3K — 3,3 мкГн ±10% | 101K — 100 мкГн ±10% |
| R15M — 0,15 мкГн ±20% | 4R7K — 4,7 мкГн ±10% | 151K — 150 мкГн ±10% |
| R22M — 0,22 мкГн ±20% | 6R8K — 6,8 мкГн ±10% | 221K — 220 мкГн ±10% |
| R33M — 0,33 мкГн ±20% | 100K — 10 мкГн ±10% | 331K — 330 мкГн ±10% |
| R47M — 0,47мкГн ±20% | 150K — 15 мкГн ±10% | 471J — 470 мкГн ±10% |
| R68M — 0,68мкГн ±20% | 220K — 22 мкГн ±10% | 681J — 680 мкГн ±10% |
| 1R0K — 1,2 мкГн ±20% | 330K — 33 мкГн ±10% | 102 — 1000 мкГн ±10% |
680К будет означать не 68 мкГн ± 10 %, как в случае А, а 680 мкГн ± 10%.
Цветовая маркировка индуктивностей
В соответствии с Публикациями IЕС 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, uН), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
В соответствии с Публикацией IEC 62 для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Наиболее часто применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн), третья метка — множитель, четвертая — допуск. В случае кодирования 3 метками подразумевается допуск 20%.
Цветное кольцо, обозначающее первую цифру номинала, может быть шире, чем все остальные.
Таблица 1
Кодовая маркировка
Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск — буквами. Применяется два вида кодирования.
Первые две цифры указывают значение в микрогенри (мкГн), последняя — количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает 100 мкГн ±5%. Если последняя буква не указывается -допуск 20%. Исключения: для индуктивностей меньше 10 мкГн роль десятичной запятой выполняет буква R, а для индуктивностей меньше 1 мкГн — буква N.
Допуск:D=±0,3 нГн; J=±5%; К=±10%; M=±20%
Примеры обозначений:Таблица 2
Таблица 3
Таблица 4
Для чего нужны дроссели и их цветовая маркировка
В электрических схемах среди других деталей используются катушки, намотанные изолированным проводом.
В этой статье рассказывается, что такое дроссель, или катушка индуктивности, а также, как работает дроссель.
Интересно. Так называют также заслонку карбюратора автомобиля, но к электрическому дросселю она не имеет отношения.
Дросселя
Принцип действия
Катушка индуктивности обладает сопротивлением переменному току, причем, чем выше частота тока, тем выше сопротивление.
Ток, текущий через обмотку, вследствие законов Ленца и электромагнитной самоиндукции, не может измениться мгновенно. Это основной принцип работы дросселя. Чем выше скорость изменения тока, тем выше ЭДС, наводимая в катушке. При разрыве цепи с мгновенным исчезновением тока, идущего через обмотку, ЭДС стремиться к бесконечности. На практике напряжение на разрыве цепи или концах катушки достигает нескольких киловольт, что может привести к пробою изоляции или выгоранию контактов.
На этом принципе основана работа автомобильного зажигания.
Ток и напряжение
Изменение величины переменного напряжения на экране осциллографа выглядит как синусоида.
Если оно не строго синусоидальной формы, то его можно разложить на сумму синусоидальных колебаний различной частоты. При росте напряжения происходит индуцирование тока в обмотке, поэтому он отстаёт от напряжения. Во второй фазе при уменьшении напряжения он также уменьшается с опозданием. Это связано с наличием магнитного поля, согласно закону самоиндукции, противодействующему изменениям тока, текущего через обмотку. Отставание тока от напряжения можно увидеть на экране двулучевого осциллографа. Таким образом, индуктивность оказывает сопротивление переменному току, причём тем выше, чем выше его частота.
Ток отстаёт от напряжения
В отличие от обычного резистора, имеющего активное сопротивление и выделяющего при работе тепло, катушка индуктивности имеет индуктивное сопротивление. Избыточная энергия превращается в ЭДС самоиндукции, направленной встречно приложенному напряжению.
Для увеличения магнитного потока и индуктивности обмотки её наматывают на сердечнике разной формы из различных материалов.
Устройство катушки индуктивности
Дроссель – это катушка, имеющая некоторое количество витков из изолированного провода. Изоляция необходима, чтобы ток шёл по всему проводу последовательно, создавая при этом магнитное поле.
Обмотка может быть намотана на магнитопроводе или без него. Это зависит от назначения устройства. Его форма может быть квадратной, Ш-образной или тороидальной. Материал зависит от частоты напряжения. Работающее устройство иногда издаёт гул с частотой напряжения питания.
На электронных платах такие элементы имеют корпус SMD. Так же устроен элемент R68.
Низкочастотные устройства
Обмотки этих приборов наматываются на сердечник, собранный из пластин, изготовленных из трансформаторной стали. Пластины покрываются лаком для изоляции друг от друга. Переменное магнитное поле наводит ЭДС в магнитопроводе, из-за чего потери на нагрев становятся неоправданно большими. Для того чтобы их уменьшить, голые пластины, а также сердечник из цельного металла не используются.
Внешне такое устройство похоже на трансформатор. Обмотка может быть намотана совсем без сердечника. Такие приборы используются для ограничения тока короткого замыкания.
Высокочастотные элементы
Катушки, предназначенные для работы в сетях высокой частоты, мотаются на стальные ферритовые сердечники, а также совсем без них.
Намотка встречаются однослойная и многослойная, одно,- и многосекционная. Внешне могут быть похожи на трансформатор, резистор или конденсатор с соответствующей маркировкой. Например, так выглядит элемент R68.
Применение катушки индуктивности
Так для чего нужен электрический дроссель? Зачем он применяется? Используются такие устройства в самых разных местах.
Токоограничивающие приборы
В катушках индуктивности избыточная энергия превращается в ЭДС. Поэтому, в отличие от обычных резисторов, они меньше по размеру и не требуют охлаждения. Их используют:
- Для ограничения тока короткого замыкания – наматываются без сердечника.
Их индуктивное сопротивление невелико, однако при КЗ каждая десятая часть Ома имеет значение для увеличения токоограничивающего эффекта; - Для запуска электродвигателей большой мощности, где подключаются на время пуска. После запуска закорачиваются специальным пускателем;

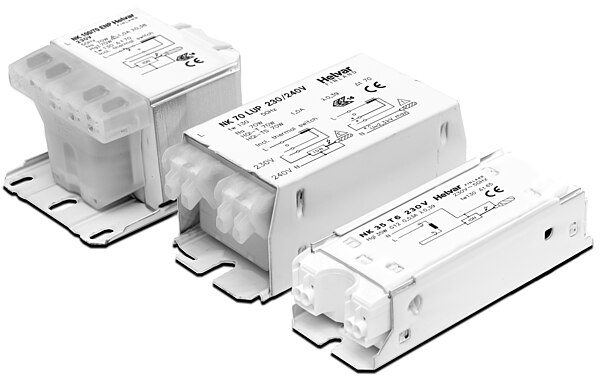

- В лампах ДРЛ, ДНаТ (дуговых натриевых трубчатых) и пусковой аппаратуре люминесцентных ламп. Дроссель днат должен соответствовать по мощности лампе. Вместо дросселя в лампе ДРЛ 250 или ДРЛ 400 может использоваться встроенное сопротивление.
Их индуктивное сопротивление невелико, однако при КЗ каждая десятая часть Ома имеет значение для увеличения токоограничивающего эффекта;Дросселя для люминесцентных ламп
Интересно. Сейчас вместо старой пусковой аппаратуры люминесцентные лампы включаются через электронный дроссель. Вместо него можно использовать электронный дроссель от сгоревшей энергосберегающей лампы такой же или большей мощности.
Катушки насыщения
При росте тока, протекающего через обмотки, магнитопровод насыщается магнитным полем, и свыше определённой величины сопротивление не растёт.
Раньше использовались в стабилизаторах напряжения. Сейчас в этом нет необходимости – используются электронные схемы.
Сглаживающие фильтры
Предназначены для устранения пульсаций выпрямленного переменного напряжения. Использовались в транзисторных блоках питания и сварочных трансформаторах. Сегодня вместо катушки блоки питания используют электронные схемы. Их называют «электронный дроссель». Используется электронный дроссель аналогично обычному.
«Бочонок» на USB-кабеле – это тоже катушка с ферритовым сердечником и одним витком обмотки.
В электронных схемах для этих целей используются малогабаритные элементы, например, R68.
Магнитные усилители (МУ)
До появления тиристорных систем управления электродвигателями использовались магнитные усилители – МУ. В них сердечник из трансформаторной стали намагничивался постоянным током дополнительной обмоткой. Таких обмоток могло быть несколько. Это приводило к насыщению железа магнитным полем, изменению индуктивного сопротивления и тока в основной обмотке.
После появления тиристоров такие устройства вышли из применения.
Магнитный усилитель
Резонансный контур
При включении катушки индуктивности параллельно с конденсатором получившаяся цепь будет иметь минимальное сопротивление на определённой частоте. Такие схемы используются в радиоприёмниках.
Элементы электронных схем и компьютерных плат
На платах катушки индуктивности, такие, как R68, используются для выделения сигналов определённой частоты, защите от помех и отделении частей схемы друг от друга.
Маркировка малогабаритных устройств
На деталях небольшого размера, используемых в электронной технике, недостаточно места для нанесения надписей, указывающих номинальные характеристики устройства. Поэтому используется специальная цветовая маркировка дросселей. По этой кодировке при помощи онлайн-калькуляторов можно узнать параметры элемента.
Цветовая кодировка состоит из 3 или 4 колец, нанесённых на корпус. По первым двум кольцам видна индуктивность элемента в миллигенри, следующее – показывает множитель, на который необходимо умножить первое число, а четвёртое – допустимое отклонение реальной индуктивности от номинала.
Если колец всего три, то отклонение составляет 20%. Первое кольцо обычно шире остальных.
Цветовая маркировка дросселей
Например, на корпусе следующие полосы:
- коричневый – 1;
- жёлтый – 4;
- оранжевый – 1mH;
- серебряный – допуск 10%.
Таким образом, номинал этого элемента составляет 14 mH с допуском 10%.
Катушка индуктивности как электрический прибор и принцип её действия известны много десятков лет. Но без устройств разных типов и номиналов, использующихся в самых разных местах, невозможно существование ни электротехники, ни электроники, в том числе компьютерной техники.
Видео
Оцените статью:4. Катушки, дроссели, трансформаторы — Условные графические обозначения на электрических схемах — Компоненты — Инструкции

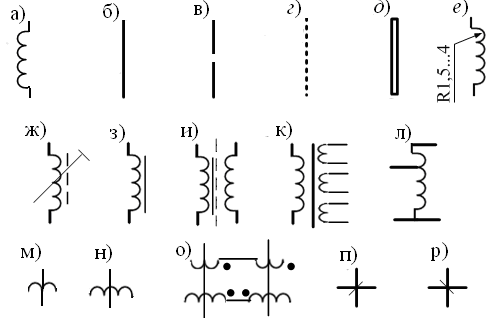

Независимо от реальной конструкции катушки индуктивности и дроссели изображают на схемах, как показано на рис.
4.1 [3].
Число полуокружностей в условном графическом обозначении катушек и дросселей может быть любым. Чаще количество полуокружностей выбирают равным четырем или же в зависимости от удобства их сопряжения на принципиальных схемах с символами других элементов (конденсаторов, резисторов и т. п.). В зависимости от конфигурации принципиальной схемы выводы обмотки направляют либо в одну сторону (рис. 4.1, L3), либо в разные (L1, L2, L4). Если необходимо показать отвод, то линию электрической связи присоединяют в месте сочленения полуокружностей или в середине одной из них (L4), причём точка не ставится.
Буквенно-цифровое позиционное обозначение катушек и дросселей состоит из буквы L и порядкового номера по схеме. Рядом (сверху или справа) можно указывать индуктивность, обычно в миллигенри или микрогенри.
Если катушка или дроссель имеет магнитопровод, условное графическое обозначение дополняют его символом — отрезком сплошной или прерывистой линии, располагаемым с «наружной» стороны полуокружностей (рис.
4.2). При этом магнитопроводы из карбонильного железа, альсифера или других магнитодиэлектриков изображают штриховой линией (L1), из феррита или ферромагнитного сплава (электротехническая сталь, пермаллой) — сплошной линией (L2). Магнитопроводы из немагнитных материалов (меди, алюминия и др.) обозначают так же, как и ферромагнитные, но рядом с УГО указывают химический символ металла.
Возможность подстройки индуктивности изменением положения магнитопровода показывают на схемах знаком подстроенного регулирования, пересекающим условное графическое обозначение катушки под углом 45° (рис. 4.2, L5, L6). Если необходимо обратить внимание на наличие зазора в ферромагнитном магнитопроводе катушки или дросселя (обычно зазор делают для увеличения магнитного сопротивления, чтобы предотвратить насыщение магнитопровода), символ последнего разрывают посередине (см. рис. 4.2, дроссель L4).
Для перестройки колебательных контуров иногда используют катушки переменной индуктивности — так называемые вариометры.
Конструктивно вариометр состоит из двух соединенных последовательно и помещенных одна в другую катушек, одна из которых может изменять свое положение по отношению к другой (например, при вращении). Символы катушек, составляющих вариометр, располагают на схемах либо параллельно (рис. 4.3, L1.1, L1.2), либо перпендикулярно друг другу (£2.1, £2.2) и пересекают знаком регулирования. В качестве вариометров применяют также катушки с подвижными магнитопроводами.
Объединение таких катушек в блок показывают штриховой линией механической связи, соединяющей знаки регулирования (см. рис. 4.4, L3.1, L3.2).
Символы катушек используют и в построении условных графических обозначений различных трансформаторов. Простейший трансформатор содержит две индуктивно связанные катушки (обмотки). Эту конструктивную особенность, как и в случае с вариометром, показывают, располагая символы обмоток рядом, параллельно (рис. 4.4) и на схемах им присваивают буквенное обозначение катушек — L.
Необходимое для обеспечения работоспособности некоторых устройств фазирование обмоток (т. е. порядок подключения выводов) показывают точками, обозначающими их начало (см. рис. 4.4, L1-L2, L7-L8).
Радиочастотные трансформаторы могут быть как с магнитопроводами, так и без них. Если магнитопровод общий для всех обмоток, его изображают между их символами (см. рис. 4.4, L5-L6, L7-L8), а если каждая из них имеет свой магнитопровод — над ними (L9-L10, L11-L12). Возможность подстройки индуктивности изменением положения сердечника показывают знаком подстроенного регулирования, пересекая им либо только УГО магнитопровода (L9-L10, L11-L12), либо и его, и одновременно символов обмоток (L7-Z8). Если же необходимо показать регулируемую индуктивную связь между обмотками, их символы пересекают знаком регулирования (L3-L4, L11-L12).
Трансформаторы, работающие в широкой полосе частот, обозначают буквой T, а их обмотки римскими цифрами (рис.
4.5). Иногда вместо последних для обозначения обмоток используют условную нумерацию их выводов. Число полуокружностей в символах обмоток трансформаторов может быть любым.
Для уменьшения помех, проникающих из сети, между первичной и вторичными обмотками трансформаторов питания иногда помещают электростатический экран. Он представляет собой незамкнутый виток медной или алюминиевой фольги или один слой тонкого провода, соединяемый с общим проводом устройства. На схемах такой экран изображают штриховой линией (см. рис. 4.5, T1), а соединение с общим проводом — поперечной черточкой на конце вывода экрана. Условное графическое обозначение трансформаторов допускается показывать повернутым на 90°.
Разновидность трансформаторов — автотрансформаторы изображают на схемах, как и катушки с отводами. Возможность плавного регулирования снимаемого с них напряжения показывают знаком регулирования (см. рис. 4.5, T2).
ДРОССЕЛЬНЫЙ КЛАПАН, Дроссель гидравлический тонкой настройки, Дроссель с обратным клапаном, Дроссель фланцевый
Правила маркировки дроссельных клапанов
LA — G — 10 — G1/2 — V
(1) (2) (3) (4) (5)
(1) Модель: L — Дроссель двунаправленый тонкой настройки
LA — Дроссель двунаправленый тонкой настройки с обратным клапаном
(2) Тип подключения: G — внутренняя присоединительная резьба
без буквы — корпусное (фланцевое) присоединение
(3) Условный проходной диаметр дросселя: 6,8,10,12,16,20,25мм
(4) Маркировка и тип присоединительной резьбы порта подключения
(5) Материал уплотнения: N — NBR, V — FPM (Viton)
| Проходной Ду | 6 | 8 | 10 | 12 | 16 | 20 | 25 |
Макс. рабочее давление (Бар.) | 315 | ||||||
| Макс. расход (л/мин) | 14 | 40 | 60 | 85 | 185 | 200 | 300 |
| Рабочая среда | Минеральное гидравлическое масло. Органический фосфат. | ||||||
| Диапазон рабочих температур | -20С/+70С | ||||||
| Давление открытия (Бар.) | 0,5 | ||||||
Дроссель двунаправленый тонкой настройки
| Модель | L | L1 | D | D1 | E | H | h2 | |||
| L-G6 | 48 | 24 | M10x1,0 | BSP G1/8″ | BSPT R1/8″ | NPT Z1/8″ | 30 | 28 | 82 | 14 |
| L-G8 | 54 | 27 | M14x1,5 | BSP G1/4″ | BSPT R1/4″ | NPT Z1/4″ | 30 | 28 | 82 | 14 |
| L-G10 | 54 | 27 | M18x1,5 | BSP G3/8″ | BSPT R3/8″ | NPT Z3/8″ | 30 | 28 | 82 | 14 |
| L-G12 | 68 | 34 | M22x1,5 | BSP G1/2″ | BSPT R1/2″ | NPT Z1/2″ | 38 | 38 | 108 | 19 |
| L-G16 | 78 | 39 | M27x2,0 | BSP G3/4″ | BSPT R3/4″ | NPT Z3/4″ | 38 | 38 | 108 | 19 |
| L-G20 | 92 | 46 | M33x2,0 | BSP G1″ | BSPT R1″ | NPT Z1″ | 47 | 48 | 138 | 24 |
| L-G25 | 114 | 57 | M42x2,0 | BSP G1. 1/4″ | BSPT R1.1/4″ | NPT Z1.1/4″ | 47 | 60 | 150 | 30 |
Дроссель двунаправленый тонкой настройки с обратным клапаном
| Модель | L | L1 | D | D1 | E | H | h2 | |||
| LA-G6 | 58 | 36 | M10x1,0 | BSP G1/8″ | BSPT R1/8″ | NPT Z1/8″ | 30 | 28 | 82 | 14 |
| LA-G8 | 64 | 39 | M14x1,5 | BSP G1/4″ | BSPT R1/4″ | NPT Z1/4″ | 30 | 28 | 82 | 14 |
| LA-G10 | 70 | 43 | M18x1,5 | BSP G3/8″ | BSPT R3/8″ | NPT Z3/8″ | 30 | 28 | 82 | 14 |
| L-G12 | 83 | 52 | M22x1,5 | BSP G1/2″ | BSPT R1/2″ | NPT Z1/2″ | 38 | 38 | 108 | 19 |
| LA-G16 | 89 | 55,5 | M27x2,0 | BSP G3/4″ | BSPT R3/4″ | NPT Z3/4″ | 38 | 38 | 108 | 19 |
| LA-G20 | 117 | 72 | M33x2,0 | BSP G1″ | BSPT R1″ | NPT Z1″ | 47 | 48 | 138 | 24 |
| LA-G25 | 154 | 97 | M42x2,0 | BSP G1. 1/4″ | BSPT R1.1/4″ | NPT Z1.1/4″ | 47 | 60 | 150 | 30 |
Дроссель корпусного (фланцевого монтажа)
1. Таблица размеров двунаправленного дросселя корпусного (фланцевого) монтажа.
| Модель | H | h2 | h3 | h4 | D1 | D2 | D3 | D4 | E | E1 | L | L1 | L2 | L3 | L4 | M | N | V | Кольцо |
| L-8 | 85 | 11 | 24 | 7 | 30 | 6,5 | 10,5 | 8 | 46 | 33,5 | 48,5 | 6,8 | 35 | — | 4,5 | 4,5 | 25,5 | 24,5 | 16×2,4 |
| L-10 | 88 | 14 | 28 | 7 | 30 | 6,5 | 10,5 | 10 | 51 | 38 | 51 | 8,5 | 33,5 | — | 4,5 | 4 | 25,5 | 25,5 | 18×2,4 |
| L-12 | 105 | 16 | 35 | 7 | 38 | 6,5 | 10,5 | 12 | 58 | 44,5 | 75 | 18,5 | 38 | — | 4,5 | 4 | 30 | 37,5 | 20×2,4 |
| L-16 | 123 | 22,5 | 45 | 9 | 38 | 9 | 14 | 16 | 70 | 54 | 93 | 8,5 | 76 | 38 | 4,5 | 11,4 | 54 | 41 | 25×2,4 |
| L-20 | 151 | 25 | 50 | 9 | 47 | 9 | 14 | 20 | 77 | 60 | 112 | 8,5 | 95 | 47,5 | 5,5 | 19 | 57 | 51 | 30×3,1 |
| L-25 | 161 | 30 | 60 | 11 | 47 | 11 | 17 | 25 | 100 | 76 | 144 | 12 | 120 | 60 | 6 | 19,9 | 79,5 | 61 | 35×3,1 |
2.
Таблица размеров дросселя с обратным клапаном корпусного (фланцевого) монтажа.
| Модель | H | h2 | h3 | h4 | D1 | D2 | D3 | D4 | E | E1 | L | L1 | L2 | L3 | L4 | M | N | V | Кольцо |
| LA-8 | 85 | 11 | 24 | 7 | 30 | 6,5 | 10,5 | 8 | 46 | 33,5 | 63 | 14 | 35 | — | 4,5 | 4,5 | 25,5 | 30,5 | 16×2,4 |
| LA-10 | 88 | 14 | 28 | 7 | 30 | 6,5 | 10,5 | 10 | 51 | 38 | 70 | 18 | 33,5 | — | 4,5 | 4 | 25,5 | 31 | 18×2,4 |
| LA-12 | 105 | 16 | 35 | 7 | 38 | 6,5 | 10,5 | 12 | 58 | 44,5 | 80 | 21 | 38 | — | 4,5 | 4 | 30 | 36 | 20×2,4 |
| LA-16 | 123 | 22,5 | 45 | 9 | 38 | 9 | 14 | 16 | 70 | 54 | 104 | 14 | 76 | 38 | 4,5 | 11,4 | 54 | 49 | 25×2,4 |
| LA-20 | 151 | 25 | 50 | 9 | 47 | 9 | 14 | 20 | 77 | 60 | 127 | 16 | 95 | 47,5 | 5,5 | 19 | 57 | 49 | 30×3,1 |
| LA-25 | 161 | 30 | 60 | 11 | 47 | 11 | 17 | 25 | 100 | 76 | 165 | 15 | 120 | 60 | 6 | 20,6 | 79,5 | 77 | 35×3,1 |
Что такое катушка индуктивности, дроссель
К числу элементов, без которых невозможно построить радиоприемник, телевизор, магнитофон и многие другие радиоприборы, относятся катушки и дроссели.
Их важнейшей характеристикой является индуктивность. В цепях переменного тока катушки и дроссели ведут себя как резисторы, сопротивление которых растет с увеличением частоты.
Индуктивность измеряют в Генри (Гн), миллигенри (1 мГн=10-3 Гн), микрогенри (1 мкГн=10-6 Гн) и наногенри (1 нГн=10г9 Гн).
Одно из первых условных обозначений катушки напоминало рисунок спирали из провода, которым намотана катушка. Позже витки катушек стали изображать в виде пересекающихся дуг окружностей. ГОСТ 7624—62 установил новое обозначение, построенное из нескольких полуокружностей, соприкасающихся концами (рис. 1).
Рис. 1. Обозначение катушки.
В ГОСТ 2.723—68, входящем в ЕСКД, это обозначение сохранено, однако для обеспечения соотаетствующих пропорций в размерах символа и большей выразительности его в сочетании с другими обозначениями установлено определенное число полуокружностей, равное четырем.
Индуктивность катушек, используемых в колебательных контурах радиовещательных приемников, в зависимости от диапазона частот составляет от долей и единиц микрогенри (УКВ и KB) до нескольких миллигенри (ДВ).
Катушки с регулируемой индуктивностью
В радиоприемной и радиопередающей аппаратуре нередко применяют катушки с регулируемой индуктивностью, являющиеся основным органом настройки колебательного контура в широком диапазоне частот.
Часть витков такой катушки наматывают на каркасе большего диаметра, а другую часть — на каркасе меньшего диаметра. Малую катушку помещают внутрь большой и закрепляют на валике, ось которого перпендикулярна оси большой катушки, а выводы обмоток соединяют последовательно.
При повороте валика взаимное влияние катушек изменяется, а в результате изменяется и индуктивность. Такие устройства получили название вариометров. На схемах их изображают двумя символами катушек, расположенными параллельно или перпендикулярно один другому. Изменение индуктивности показывают знаком регулирования, пересекающим оба символа (рис. 2).
Рис. 2. Катушка с переменной индуктивностью и ее обозначение на принципиальных схемах.
Вариометры
В антенных контурах коротковолновых передатчиков и специальных приемников УКВ применяют вариометры с переменным числом витков. Такой вариометр состоит из цилиндрического или конического каркаса со спиральной канавкой, в которую уложен провод катушки.
К выступающей над каркасом части провода прижимается контактный ролик или пружинящая щетка, которые при вращении катушки скользят по виткам и перемещаются в плоскости, параллельной образующей цилиндра или конуса. Таким образом, в контур оказывается возможным ввести необходимое число витков, т. е. получить нужную индуктивность.
В условном обозначении вариометра подобной конструкции ролик или щетку изображают в виде стрелки, острие которой касается выпуклой части полуокружности основного символа (рис. 3).
Рис. 3. Обозначение вариоиетра.
Вариометры характеризуются плавным изменением индуктивности. Для ее ступенчатого изменения, а также в некоторых других случаях у катушек делают отводы.
Условные обозначения катушек с отводами показаны на рис. 4.
Рис. 4. Обозначение катушек индуктивности с отводами от витков.
Магнитопроводы для катушек
Важным параметром, характеризующим качество катушек, является добротность, численно равная отношению ее индуктивного сопротивления переменному току данной частоты к сопротивлению постоянному току. Чтобы увеличить добротность, пользуются разными конструктивными приемами, но наибольший эффект дает введение в катушку магнитопровода (сердечника) из специального магнитного материала.
При внесении магнитопровода в катушку силовые линии магнитного поля концентрируются в магнитопроводе, так как его сопротивление магнитному потоку значительно меньше, чем воздуха.
В результате магнитный поток, а следовательно, и индуктивность катушки увеличиваются в несколько раз, что позволяет уменьшить число витков, а значит, и сопротивление катушки постоянному току. Кроме того, используя магнитолроводы, удается значительно уменьшить размеры катушек и очень простым способом (перемещением магнитопровода) осуществить регулировку их индуктивности.
Поскольку катушки с магнитопроводами обычно работают в цепях переменного тока (исключение — катушки электромагнитных реле и некоторые другие), применять оплошные магнитопроводы из обычных магнитных материалов нельзя.
Под действием переменного магнитного поля в сплошном магнитопроводе, который можно рассматривать как множество короткозамкнутых витков, возникают так называемые вихревые токи, которые нагревают магнитапровол, бесполезно потребляя часть энергии магнитного поля.
Чтобы уменьшить эти потери, магнитопроводы катушек, работающих в диапазоне звуковых частот, набирают из отдельных тонких изолированных пластин, изготовленных из специальных электромеханических сталей или пермаллоя.
В области радиочастот стальные магнитопроводы, даже набранные из очень тонких пластин, неприменимы, так как потери на вихревые тоКи в них недопустимо велики. Магнитопроводы для катушек, предназначенных для работы на радиочастотах, изготовляют из специальных материалов: маг-нитодиэлектриков и ферритов.
В магнитодиэлектриках мельчайшие частички вещества, содержащего в своем составе железо, равномерно распределены в массе какого-либо диэлектрика (бакелита, стирола, амино-пласта). Наиболее широко применяют магнитопроводы из альсифера (сплав алюминия, кремния и железа) и карбонильного железа.
Ферритовые магнитопроводы, катушки с ферритовыми сердечниками
Ферриты, получившие широкое распространение в последние три десятилетия, представляют собой твердые растворы окислов металлов или их солей, прошедшие специальную термическую обработку (обжиг). Получающееся при этом вещество — полупроводниковая керамика — обладает очень хорошими магнитными свойствами и малыми потерями даже на очень высоких частотах.
До введения ГОСТ 2.723—68 магнитопроводы из магнитодиэлектриков и ферритов обозначали на схемах одинаково—утолщенной штриховой линией (рис. 5,а).
Стандарт ЕСКД оставил этот символ для магнитопроводов из магнито-диэлектрика, а для ферритовых ввел обозначение, применявшееся ранее только для магнитопроводов низкочастотных дросселей и трансформаторов — сплошную жирную линию (рис.
5,б).
Рис. 5. Обозначение катушки с магнитопроводом.
Опасения некоторых специалистов, что одинаковые обозначения катушек с магнитопроводами из стали и феррита затруднят чтение схем не подтвердились. Дело в том, что при изучении схем обращают внимание не только на символы отдельных элементов, но и на то, как они соединены между собой в той или иной функциональной группе, какое место в цепи преобразования сигнала эти группы занимают.
И если, например, каскад радиочастотный, то катушку со сплошным магнитопроводом нельзя спутать с низкочастотным дросселем. Согласно последней редакции ГОСТ 2.723—68 (март 1983 г.) магнитопроводы катушек изображают линиями нормальной толщины (рис. 5,в).
Желая показать на схеме катушку, индуктивность которой можно изменять с помощью магнитопровода, в ее условное обозначение вводят знак под-строечного регулирования.
Сделать это можно двумя способами: либо пересекая этим знаком обозначения катушки и магнитопровода (если он изображен сбоку от символа катушки — см.
рис. 6,а), либо только магнитопровода (если он изображен над символом катушки — см. рис. 6,6).
Рис. 6. Катушки, индуктивность которой можно изменять с помощью сердечника-магнитопровода.
Для подстройку катушек на частотах выше 15… 20 МГц часто применяют магнитопроводы из так называемых немагнитных материалов (меди, алюминия и т. п.).
Возникающие в таком магнитопроводе под действием магнитного .поля катушки вихревые токи создают свое поле, противодействующее основному, в результате чего индуктивность катушки уменьшается.
Немагнитный магнитопровод-подстроечник обозначают так же, как и ферритовый, но рядом указывают химический символ металла, из которого он изготовлен (в обозначении катушки, показанном на рис. 6,в, изображен подстроечник, изготовленный из меди).
Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.
Унифицированные низкочастотные дроссели фильтров выпрямителей, рассматриваемые в настоящем разделе, рассчитаны на диапазоны: частот от 50 до 5000 Гц, индуктивность от 0,00015 до 40 Гн и тока подмагничивания от 0,02 до 50 А. Обозначение: Д [номер] – [Индуктивность в Генри] – [Рабочий ток в Амперах] Здесь в таблицах дроссели обозначены сокращенно, без указания индуктивности и номинального тока. То есть например дроссель Д39-2,5-0,26 обозначается просто, как Д39. Рисунок 1. Таблица электрических параметров дросселей Д1-Д69
Значения индуктивности дросселей Д1 – Д61 указаны при согласном соединении обмоток: выводы дросселя: 1 и 6, перемычка: 2-3.  Сопротивления обмоток даны в Омах. Дроссель Д60-0,0005-10 содержит три обмотки, каждая имеет сопротивление 0,015 Ом. Также выпускаются дроссели с литерой «Н» (например Д48-Н), добавляемой к номеру через дефис. Такие дроссели имеют две одинаковые симметричные обмотки, которые могут соединяться последовательно для получения максимальной индуктивности либо параллельно для увеличения рабочего тока.Существует так же специальная серия дросселей с аналогичными обмотками. Это дроссели Д201Т-Д274Т Компенсационная и другие обмотки могут соединяться последовательно с основной, чтобы направления их намагничивающих сил совпадали (согласное соединение), или были направлены встречно (несогласное соединение). При согласном соединении индуктивность дросселя увеличивается, при несогласном — уменьшается. Таблица электрических параметров дросселей Д101…Д179
Ниже приводится таблица электрических параметров дросселей типов Д201Т — Д274Т. Рисунок 2. Таблица электрических параметров дросселей Д201Т…Д274Т
| |||||
Дроссель для ламп дневного света от ОСК Лампы.
РФОСК Лампы.РФ осуществляет оптовую реализацию светотехнической продукции. В условиях постоянно растущего спроса на производительные энергосберегающие приборы предприятие делает упор на инновационные изделия, отвечающие современным требованиям.
Стандартное напряжение домашней сети для люминесцентных ламп не подходит. Использование специальных приборов, дросселей, позволяет преобразовать силу тока до номинального показателя. Это катушка с проводом, намотанным на специальный ферромагнитный сердечник. Индуктивные свойства дросселя дают возможность использовать его для запуска люминесцентных ламп.
Технические характеристики дросселей
Фото | Артикул | Наименование | Напряжение, В | Упаковка |
503875.58 | L 7/9/11.851 230V/50HZ 85x41x28 VS — дроссель 2250/п | 230V | 10 | |
12682600 | L 26. | 230V | 10 | |
534142.12 | L 4/6/8-265H 220V VS — дроссель | 220V | 10 | |
13283100 | L 32.830H 0.45A 230V 155x41x26 Schwabe Hellas — дроссель | 230V | 10 | |
10707134 | NAHJ 70.713.4 230V 1,00A 112x66x52 SCHWABE HELLAS -дроссель | 230V | кор. 6 | |
11256134 | Q 125.613.4 230V 1,15A 112x66x52 SCHWABE HELLAS — дроссель | 230V | 1 | |
12282200 | L 22.890H 0.4A 230V 155x41x26 Schwabe Hellas — дроссель | 230V | 10 | |
534487.11 | NAHJ 1000.089 220V 10,3A 203x102x92 метгал-натрий -дроссель Vossloh Schwabe 105/палл | 220V | 1 | |
12506146 | Q 250. | 220V | 1 | |
13083000 | L 30.832H 0.36A 230V 155x41x26 Schwabe Hellas — дроссель | 230V | 10 | |
20041210 | CD-Z 400M 35-400W 230V 50Hz d35x87 FOTON металл+гайка -ИЗУ | 230V | 30 | |
20040202 | CD-Z 1000 600-1000W 230V 4-5kV 1 метр FOTON металл+гайка — ИЗУ | 230V | 30 | |
x02564752 | FOTON 1000W 230V 10,3А 248x102x92 МГ-натрий -дроссель | 230V | 1 | |
3545454646 | FL-01 2000W 10,3A 400x265x188 IP65 FOTON LIGHTING- моноблок | 230V | 1 | |
434641 | FL-02 BOX 70W 250×85 IP65 FOTON LIGHTING- пустой корпус | 230V | 1 | |
246466 | FL-11 GEAR BOX 70W 224x170x105 IP65 FOTON LIGHTING-моноблок | 230V | 10 | |
246467 | FL-11 GEAR BOX 150W 224x170x105 IP65 FOTON LIGHTING-моноблок | 230V | 10 | |
20110071 | FL-19 GEAR BOX 70 FOTON LIGHTING (моноблок) (225Х125Х75) | 230V | 8 | |
556444 | FL-20 GEAR BOX 2x18w IP20 FOTON LIGHTING моноблок 225x125x75 | 230V | 8 | |
511031 | GBP-23 35W зеленый FOTON LIGHTING моноблок 215x82x73 | 230V | 10 |
826H 230V 0,325А 155x41x26 Schwabe Hellas — дроссель
614.6 220V 2,13A 145x66x52 SCHWABE HELLAS — дроссельПринцип работы дросселя
Дроссель (катушка индуктивности) работает, как электрический трансформатор с одной намоткой.
Он представляет собой сдерживающий барьер при резком снижении или сильном росте напряжения в сети. Катушка используется для подавления помех и пульсаций в цепи, изоляции и развязки частей схемы.
В низкочастотном дросселе сердечник и ферромагнитные пластины изолированы для предотвращения помех, вызванных токами Фуко. Такая катушка отличается большой индуктивностью и защищает сеть и приборы от резких скачков напряжения. Высокочастотные устройства не имеют сердечника – многослойная навивка осуществляется на стандартные резисторы или пластиковые каркасы.
Сфера применения дросселей
При покупке изделий необходимо следить за тем, чтобы их мощность соответствовала количеству подключаемых люминесцентных ламп. Особенно это касается больших площадей, например, офисных центров, магазинов, конференц-залов, промышленных цехов.
Дроссели используются:
- в моноблоках;
- компактных источниках света;
- линейных источниках света.
Разновидности дросселей
Катушки индуктивности различаются в зависимости от назначения, места установки, видов ламп, в которых применяются, и объема мощностных потерь.
По назначению выделяют следующие типы дросселей:
- переменного тока — для ограничения напряжения в сети;
- сглаживающие — для подавления пульсаций выпрямленного тока;
- насыщения — для установки в стабилизаторах напряжения;
- усилители — с подмагничивающимся от постоянного тока в сети сердечником, который допускает изменение значений индуктивного сопротивления.
По типу ламп, с которыми используются, различают два вида катушек индуктивности:
- однофазные, рассчитанные на офисные и бытовые системы освещения, работающие от сети 220 В;
- трехфазные, подходящие для ламп ДРЛ и ДНАТ, рассчитанные на напряжение 220 и 380 В.
По месту установки различают дроссели:
- открытые — встраиваемые непосредственно в корпус светильника, который защищает устройство от внешних факторов;
- закрытые герметичные устройства с водостойким корпусом подходят для установки в уличных условиях и помещениях с повышенным уровнем влажности.
В процессе работы люминесцентной лампы сопротивление дросселя уменьшает силу тока, который протекает по цепи, до некого необходимого значения. Какая-то часть мощности тратится на нагрев устройства, не выполняя при этом никакой полезной работы.
По объему мощностных потерь дроссели делятся на следующие виды:
- В — низкий уровень потерь;
- С — пониженный уровень;
- D — обычный уровень.
Гибкий подход к вопросам ценообразования и внимательное отношение к покупателям позволяют ОСК Лампы.РФ занимать одну из лидирующих позиций на рынке реализации светотехнических изделий.
Отзывы наших клиентов
Кристина Алексеевна
В помещениях нашего завода постоянно наблюдалось мерцание света. Удалось решить проблему путем установки дросселей.
Важно, что менеджеры уделили внимание всем помещениям, подобрали устройства с расчетом количества ламп, мощности. Теперь все поставленные задачи выполнены, провели установку оборудования, и увеличилась производительность труда! Спасибо!
Кирилл
Убедился, что всегда нужно обращаться к профессионалам. До этого покупал продукцию в другом месте, и постоянно были проблемы с освещением. Все решилось просто, после консультации со специалистами ОСК Лампы.РФ. Поставили на складах дросселя и перестали перегоратьь лампы, что важно — снизилось энергопотребление!
Дмитриев
Заказывал раньше люминесцентные лампы и решил сэкономить на покупке дросселей. Оказалось, сделал ошибку, при малейших сбоях в сети приборы сгорали. В общем, скупой платит дважды, хорошо хоть теперь удалось наладить работу. Хочу поблагодарить вашу компанию за грамотные консультации и быструю поставку продукции!
Смотрите также:
Объяснение дросселей для дробовика — Руководство по маркировке, размерам и рисункам
Если вы хотите узнать больше о чоках для дробовика и хотите научиться выбирать чоки, подходящие для различных ситуаций, с которыми вы, вероятно, столкнетесь в полевых условиях, читайте дальше.
Что такое чоки для дробовика?
Задайте этот вопрос 10 разным стрелкам, и все они, вероятно, дадут вам одинаковый ответ. Спросите тех же 10, как они используют удушение и каковы их взгляды на использование удушения в разных ситуациях, и вы, вероятно, получите 10 совершенно разных ответов.
Некоторые одержимы этим, некоторые игнорируют. Что вы должны сделать? В конечном счете, уверенность и техника — вот что приводит к большему количеству пораженных целей, но использование правильного удушения в правильной ситуации может дать вам преимущество.
Как работают дроссели для дробовика
На самом базовом уровне чок сужает ведущий (или альтернативный ведущий) выстрел, когда он выходит из ствола ружья. Это сужение делает схему выстрела более плотной, чем она была бы, если бы дроссель вообще не использовался.
Так почему же вам нужно ужесточить схему выстрела, разве это не усложняет попадание в цель? Ну да и нет…
Чем жестче ваш удушающий прием, тем дальше будет двигаться ваша схема, поэтому, если вы стреляете в высоких фазанов, ваши требования к удушению будут сильно отличаться от, например, стрельбы по тарелочкам, но об этом позже.
Это короткое видео из США прекрасно объясняет, что такое дроссель на базовом уровне.
Ружья
выпускаются двух форматов — с фиксированным и многоствольным чоками.Само собой разумеется, что дульный пистолет с несколькими чоками даст вам гораздо больше гибкости, если вы будете практиковать разные типы стрельбы, поскольку вы можете менять чоки по своему усмотрению. С фиксированным дульным сужением вам необходимо, чтобы в ваши стволы были внесены физические изменения профессиональным оружейным мастером. Однако помните, что вы можете открыть воздушные заслонки, но не закрывать их обратно — как только металл удален, он исчезает навсегда!
Многофункциональный дульный пистолет может дать вам больше возможностей. Пистолеты с несколькими дросселями обычно поставляются с набором дроссельных заслонок стандартных размеров, а также с дроссельной заслонкой / гаечным ключом для их установки и извлечения.
Дроссельные патрубки могут быть установлены заподлицо или удлинены — они будут выглядеть по-другому в пистолете, как показано на рисунке ниже.
Удлиненные дроссели не дают никаких реальных преимуществ, кроме возможности видеть, какие дроссели у вас установлены, поскольку они обычно имеют цветовую маркировку. Некоторым людям легче менять удлиненные патрубки, потому что они делают это вручную, хотя всегда рекомендуется использовать ключ / гаечный ключ, чтобы гарантировать, что трубки находятся «полностью на месте» — незакрепленные штуцеры могут быть очень опасными.
С эстетической точки зрения, это личное предпочтение — некоторым нравится внешний вид вытянутых дросселей, в то время как другие предпочитают, как выглядят смывные штуцеры.
Размеры штуцера
Существует 6 стандартных размеров штуцеров. Как ни странно, названия в Великобритании и США различаются, поэтому оба подробно описаны ниже. Все они расположены в порядке от наименьшего до наибольшего дросселя, поэтому, например, Improved Cylinder в Великобритании соответствует Skeet в США, поскольку оба являются вторыми в списке.
Великобритания
- Настоящий цилиндр
- Улучшенный цилиндр
- Четверть
- Половина
- Три четверти
- Полный
US
- Цилиндр
- Skeet
- Улучшенный цилиндр
- Модифицированный
- Улучшенный Модифицированный
- Полный
Существуют другие размеры штуцеров, но они встречаются реже.В их числе:
- 3/8 (US Light Modified)
- 5/8 (US Light Improved Modified)
- Super Full (Великобритания и США)
Хотя одно и то же имя используется независимо от диаметра ствола пистолета, фактическое сужение сумма отличается. Например, на 12-канальном ружье сужение для достижения полного чокуса будет 0,040 дюйма, тогда как на 20-канальном ружье оно будет 0,027 дюйма.
Если вы хотите узнать больше о конкретных размерах более подробно, прочтите нашу статью «Улучшенный цилиндр по сравнению с модифицированной дроссельной заслонкой».
Независимо от фактического измерения сужения в разных каналах ствола, все они стремятся достичь одного и того же — определенного процента выстрела в пределах 30-дюймового круга на расстоянии 40 ярдов. В таблице ниже показано, каков целевой процент для наиболее распространенных размеров штуцеров.
Схема дроссельной трубки
Поскольку разные картриджи могут давать разные результаты, рекомендуется выбрать картридж, который вам нравится, и придерживаться его для максимальной стабильности.Если можете, попробуйте шаблонную пластину, чтобы убедиться, что ваши чоки и выбранный патрон работают так, как ожидалось, исходя из приведенной выше таблицы.
Шаблонные пластины не должны быть сложными — в этом решении простой пластиковый лист навешивается на надежный поддон. Обратите внимание на траву позади него, чтобы сделать выстрел безопасным.Маркировка штуцеров
Маркировка штуцеров используется для обозначения различных штуцеров.
Метки могут быть цветными полосами, звездочками или насечками.
К сожалению, разные производители маркируют свои дульные насадки по-разному — маркировка Beretta будет отличаться от Browning и от Perazzi.Это означает, что мы не можем перечислить их все здесь, но приведенные ниже ссылки ведут на ресурсы от Beretta и Browning, которые должны помочь вам понять маркировку на ваших лампах, если они у вас есть от любого из этих производителей.
Маркировка воздушной заслонки Beretta
Маркировка дроссельной заслонки Browning
Какие дроссели для дробовика следует использовать?
Хотя мы подробно рассмотрим конкретные карьеры и дисциплины, в качестве общего руководства можно использовать следующее:
- Для целей на расстоянии 40+ ярдов и более используйте полный чок
- Для целей до 40 ярдов используйте штуцер 3/4 (улучшенный модифицированный US)
- Для целей до 35 ярдов используйте 1/2 чок (измененный US )
- Для целей до 30 ярдов используйте штуцер 1/4 (улучшенный цилиндр США)
- Для мишеней менее 25 ярдов используйте улучшенный цилиндр (тарелка США)
Обратите внимание, что все выше и ниже относятся к только свинцовая дробь.
Для стальной дроби предъявляются особые требования к дросселю, и если вы ошибетесь, это может быть опасно. Чтобы помочь вам, BASC опубликовал некоторые инструкции по этому вопросу — STEEL SHOT Что вам нужно знать с точки зрения безопасности (при нажатии на ссылку лист автоматически загружается).
Фазан
Это зависит от типа стрельбы по фазану, которую вы снимаете — пешком или на машине. Если на нем гонят, то встретите ли вы высоко увлеченных птиц?
Для стрельбы по фазану на ходу вы никогда не будете стрелять по птицам слишком далеко от вас, поэтому 1/4 и 1/2 должно хватить.Когда птица улетает от вас, вы хотите, чтобы наиболее открытая дроссельная заслонка находилась на стволе, который стреляет первым. Более плотный чок на стволе, который стреляет вторым, даст вам немного большее расстояние, если потребуется второй выстрел.
Обратное верно для загнанного фазана: он движется к вам, поэтому вам нужно, чтобы ваш более плотный чокер на стволе, который стреляет первым, и самый открытый червячный штуцер на стволе, который стреляет вторым, так как птица будет ближе к вам для вашего второго выстрела.
Вы должны судить об этом, основываясь на конкретной ситуации стрельбы, в которой вы оказались, но 1/2 и 1/4 могут быть хорошей отправной точкой для фазанов с низким содержанием и 3/4 для действительно высоких птиц.Важно отметить, что вы всегда должны убедиться, что вам удобно стрелять в пределах того диапазона, на котором, как вы знаете, вы можете чисто убить птиц.
Тетерев
Тетерев — быстро летающие птицы, и, приближаясь к вам, вы, скорее всего, нажмете на спусковой крючок, когда они будут на расстоянии 40–45 ярдов от вас. Из-за скорости, с которой они летят, они пройдут еще 10 ярдов, прежде чем столкнутся с вашей схемой выстрела, поэтому 1/2 чока на первом стволе и 1/4 на втором — хорошая отправная точка.
Приманка для голубей
Когда вы находитесь в шкуре и ждете, когда голуби соблазнят ваш образец, ваша средняя дальность стрельбы, вероятно, будет в районе 20–25 ярдов, поэтому важно не «заглушить» ваше ружье.
Для большей гибкости вы можете выбрать 1/2 и 1/2, что позволит вам выстрелить в любую птицу чуть дальше. 1/2 и 1/4 также будут работать для стандартных входящих голубей с 1/2 на первом стволе и 1/4 на втором.
Спортивные глины
При стрельбе по спортивным мишеням вы встретите множество целей, но ни одна из них не будет находиться либо очень близко к вам, либо очень далеко. Имея это в виду, настройки 1/4 и 1/2 должны сослужить вам хорошую службу.
1/4 на первом стволе и 1/2 на втором. Если вы окажетесь у стойки, для первого выстрела требуется немного больше дульного сужения, чем для второго, вы можете просто использовать переключатель стволов на своем ружье, чтобы выстрелить сначала из 1/2 ствола, а из 1/4 ствола — во второй.
Скит
Поскольку при стрельбе по тарелочкам мишени находятся на близком расстоянии, обычно требуется очень открытый чок. Типичная установка — это улучшенный цилиндр (или чок-чок в США, отсюда и название) на оба ствола.
Ловушка
Противоположность стендовой стрельбе верна при стрельбе с трапа — мишени быстро удаляются от стрелка и разбиваются намного дальше, поэтому требуется более плотный чок.
Full и 3/4 — обычная установка для трепп-стрельбы.
Инструмент для идентификации дроссельной заслонки и дроссельной трубы для дробовика
Длина Размеры для Beretta и Мобильный дроссель Benelli | Длина Размеры для Beretta Optima и Benelli Crio | Длина Размеры для Beretta Optima Plus и Benelli Crio Plus | Длина Размеры для Беретта Оптимс HP |
Заводские идентификационные коды дросселей
БЕРЕТТА
| Дроссель Тип | Идентификация (метки, звездочки, альфа-код или цветовая полоса) |
| Экстра Полный: | Без насечек и звездочек, XFULL Turkey, без цветной полосы |
| Полный дроссель: | Надрез, или * звезда, или F, или полоса белого цвета |
| Легкий полный: | Без насечек, без звездочек, LF или серой полосы |
| Улучшено Изменено: | II насечки, или ** звезды, или IM, или полоса черного цвета |
| Изменено: | III насечки, или *** звезды, или M, или полоса зеленого цвета |
| Легкая модификация: | Без насечек, звездочек, LM или оранжевой полосы |
| Улучшенный цилиндр: | IIII насечки, или звезды ****, или IC, или полоса желтого цвета |
| Дроссель для тарелок США: | Без насечек, без звездочек, SK USA или полоса фиолетового цвета |
| Чок европейского скита: | Без насечек, без звездочек, SK или красной полосы |
| Цилиндр: | IIIII насечки или ***** звезды |
BENELLI / FRANCHI / STOEGER
| Дроссель Тип | Обозначение (насечки) |
| Полный дроссель: | я надрез |
| Улучшено Изменено: | II паз |
| Изменено: | III пазы |
| Улучшенный цилиндр: | IIII пазы |
| Цилиндр: | IIIII пазы |
РЕМИНГТОН СПАРТАН (SPR) КОДЫ ЗАДНЕЙ ЧАСТИ
| Дроссель Тип | Обозначение (насечки) |
| Полный дроссель: | I паз |
| Улучшено Изменено: | II паз |
| Изменено: | III паз |
| Улучшенный цилиндр: | IIII пазы |
| Цилиндр: | CI |
ОБРАЩЕНИЕ КОДОВ ИНВЕКТОРА / ИНВЕКТОРА PLUS NOTCH
| Дроссель Тип | Обозначение (насечки) |
| Полный дроссель: | я надрез |
| Улучшено Изменено: | II паз |
| Изменено: | III пазы |
| Улучшенный цилиндр: | IIII пазы |
| Скит: | IIIII пазы |
КОДЫ BERNADELLI FLUSH NOTCH
| Дроссель Тип | Обозначение (насечки) |
| Полный дроссель: | я надрез |
| Улучшено Изменено: | II паз |
| Изменено: | III пазы |
| Улучшенный цилиндр: | IIII пазы |
| Цилиндр: | IIIII пазы |
КОДЫ ПРОМЫВКИ LANBER
| Дроссель Тип | Идентификация (звезды) |
| Полный дроссель: | * |
| Улучшено Изменено: | ** |
| Изменено: | *** |
| Улучшенный цилиндр: | **** |
| Цилиндр: | класс |
MOSSBERG SILVER AND ONYX RESERVE (МЕЖДУНАРОДНЫЙ) КОДЫ FLUSH NOTCH
| Дроссель Тип | Идентификация (Notchesd) |
| Полный дроссель: | я надрез |
| Улучшено Изменено: | II паз |
| Изменено: | III пазы |
| Улучшенный цилиндр: | IIII пазы |
КОДЫ ПОЛУАВТОМАТИЧЕСКОЙ ПРОМЫВКИ VERONA
| Дроссель Тип | Обозначение (насечки) |
| Полный дроссель: | я надрез |
| Улучшено Изменено: | II паз |
| Изменено: | III пазы |
| Улучшенный цилиндр: | IIII пазы |
| Цилиндр: | IIIII пазы |
Последнее обновление: 01.
07.2015
Маркировка наложенных дросселей Browning | Отчет о дробовике
Бак,
Я пробовал это в эти выходные и должен согласиться, что ваш метод измерения длины натяжения — лучший.Чаще всего я стреляю из автоматического оружия Winchester 1400 с усилием спускового крючка 13 3/4. Я попробовал старую Remington Model 11, и она показалась мне слишком короткой. Каково же было мое удивление, когда его тяга составила 14 дюймов. Больше всего мне нравится пистолет Browning Superposed 1958 года выпуска. У него очень маленькое запястье и широкая пистолетная рукоятка. Он тоже имеет размеры 14 дюймов, но мне кажется, что он подходит мне наиболее естественно. Понятно, что с ним никогда не рискуют в плохую погоду, в тернии или на каменистой местности, поэтому я не стреляю из него так часто, как из Винчестера, но он указывает лучше, чем любой пистолет, который я когда-либо держал в руках.Вы меня убедили. Я снимаю шляпу перед мастером.
А теперь еще вопрос. У Browning есть маркировка сбоку на каждом стволе. Верхний ствол помечен **, а нижний ствол помечен ** -. Вы знаете, где я могу узнать, за что они задыхаются? Я надеюсь, что верхний ствол будет модифицирован, а нижний — улучшенным, но сейчас это загадка.
Мне очень нравятся записи, и я ценю время, которое вы готовы потратить, чтобы ответить на повторяющиеся вопросы.Если ты пойдешь на охоту этой осенью, напиши мне, пожалуйста, и расскажи, как поживаешь.
С наилучшими пожеланиями,
Давид
Уважаемый Дэвид,
Ваше желание есть! В «Browning Speech» модифицированный штуцер — **, а улучшенный цилиндр — ** -. Это было бы очень типичным удушением для одного из их 26-1 / 2-дюймовых стволов O / Us. Обычно 28-дюймовые ружья B25 Superposed со стволом поставлялись в модификациях и полных моделях. Конечно, по специальному заказу можно было получить все, что угодно. Я видел человеческое игровое оружие B25 на европейском рынке в конфигурации 1/4 и 3/4 (IC / IMod).
На самом деле, для других счастливчиков с бельгийскими дробовиками Browning, вот полный список маркировок дульных сужений Browning. Помните, это для бельгийских ружей:
. Full = *
Improved Modified = * —
Modified = **
Improved Cylinder = ** —
Skeet = ** $ (может быть, Браунинг подумал, что у стрелков по тарелочкам есть трофеи?)
Cylinder = ***
Все это взято из САМОЙ лучшей книги о Браунинге: Неда Швинга «Совмещение Браунинга», Краузе, 1996.Вы, вероятно, все еще можете получить его на Amazon.com через наш книжный портал SR. Если вы любите Superposed (как и я), вам просто необходима эта книга.
С уважением,
Брюс Бак
Техноид, написанный для Shotgun Report, LLC
(Часто по ошибке. Никогда не сомневаюсь.)
Нравится:
Нравится Загрузка …
СвязанныеОбъяснение дросселей для дробовика (цилиндр, улучшенный цилиндр, модифицированный, полный)
Для чего нужен чок в дробовике?
Чок в дробовике предназначен для изменения распределения выстрела после нажатия на спусковой крючок.
Таким образом вы сможете повысить точность своих выстрелов и увеличить дальность стрельбы. Чок размещается в канале ствола ружья, который находится на дульном конце. Есть два способа установки дросселя в дробовик. Ввинчивающиеся чоки, которые легко заменяются, а также фиксированные чоки, встроенные в ствол ружья, так что он является частью канала ствола и не подлежит замене. Итак, какие из них лучше всего использовать? Оба приемлемы.
Вы должны понимать, что много науки и математики вовлечено в создание идеального чока для дробовика.Есть так много факторов, которые влияют на создание хороших чоков, таких как длина ствола ружья, материал чока, геометрия чока и его отделка.
Теперь рассмотрим различные типы дросселей. Четыре основных штуцера включают цилиндр, улучшенный цилиндр, модифицированный и полный. Чок цилиндрического типа — это, по сути, еще один способ сказать «открытый штуцер», который позволяет вашим выстрелам распределяться более открыто при большем диаметре. Если вы хотите, чтобы ваши удары были более точными и точными, вам понадобится полный чок для создания ограничительного удара.Полные чоки желательны для любителей стрельбы на дальние дистанции. Но если вас беспокоит только стрельба с близкого расстояния, то дроссельная заслонка цилиндра подойдет. Некоторым людям нравится быть ближе к своей цели, когда они ее уничтожают. С дробовиком вы обязательно полностью уничтожите свою цель с близкого расстояния. Вы также можете использовать полный чок на близком расстоянии, но вам нужно быть более точным при прицеливании.
Чок, который вы выберете, зависит от конкретных потребностей вашего дробовика.Если вы охотник, который любит бросать вызов, вам понадобится полный удушающий прием, чтобы выстрелить в жертву издалека. С другой стороны, если вы используете дробовик только для целей самообороны, то открытый чок будет прекрасным.
Дроссель перетяжка
Многие стрелки озадачены чоками для дробовика Remington. Чок — это сужение канала ствола ружья на конусе на дульном конце. Некоторые ружья имеют фиксированные чоки, некоторые могут быть оснащены чоками. Выходной конец чока на некоторые размеры меньше, чем фактический канал ствола.Дроссели сужают рисунок и позволяют стрелять на большие расстояния, что полезно для ловушек или охоты. Для защиты дома рекомендуется использовать цилиндр или улучшенный цилиндр. Чоки для дробовика, используемые для пули, обычно также являются цилиндрами или улучшенными цилиндрами.
Помните, что все дроссели разные. Вы не можете установить дроссель Remington на дробовике Mossberg или дроссель Ruger на дробовике Browning. Некоторые чоки Benelli и Beretta взаимозаменяемы, но вам нужно проверить, подходит ли это для вашего конкретного ружья.
Схема дроссельной заслонки
На следующем рисунке показано различие между дросселями и то, как они управляют схемой:
Типы чок для дробовикаПомните, чок расположен на конце ствола, поэтому, если у вас, например, был модифицированный чок, и вы разрезали ствол, теперь у вас есть чок цилиндра, потому что чок был вырезан.
Цель состоит в том, чтобы уменьшить разброс выстрела, чтобы получить лучшую дальность и точность. Схемы удушения у дробовика разные, и вам нужно их протестировать.
Прорвавшаяся дульная насадка для дробовика
Всегда проверяйте дульные насадки перед стрельбой! Ослабленная заслонка может привести к повреждению или травме. Вот что случилось с дросселем Beretta 1301 моего друга. Она была свободна, и он ее просто взорвал!
Прорвавшаяся дульная насадка для дробовикаМаркировка на воздушной заслонке для дробовика
Чок для дробовика находится в канале ствола дробовика. По сути, на нем есть ряд отметок, которые помогают формировать разброс выстрела при выходе из ствола.Конкретный чок, который вы используете, определяет дальность и точность выстрела. Многие доступные модели штуцеров имеют идентификационную маркировку на ободе каждой штуцерной трубы. Таким образом, владелец оружия будет знать, какой чок установлен в стволе, не снимая его.
Обычно люди используют в своих ружьях пять типов чоков: полный, улучшенный, модифицированный, модифицированный, цилиндрический и цилиндровый. Цилиндр будет иметь пять выемок на конце дроссельной заслонки, которые будут указывать на то, что это цилиндр.У улучшенного цилиндра будет четыре выемки, у модифицированного — три выемки, у улучшенного модифицированного — две выемки, а у полного — одна выемка. Если вы не являетесь опытным пользователем дробовика, вы, вероятно, не узнаете эти выемки, но руководство производителя должно рассказать вам о них.
Важность распознавания меток дульного сужения заключается в том, чтобы вы знали, какой дальности и точности ожидать от ваших выстрелов. Если вы хотите использовать пули и иметь высокую точность, вы должны использовать цилиндр, улучшенный цилиндр или нарезной чок.
Что касается модифицированных и улучшенных дроссельных заслонок, например, они используются для целей на расстоянии от 60 до 65 ярдов. Они лучше подходят для боеприпасов типа «дробовик» или «картечи». Полный штуцер даст вам самый дальний диапазон. Все это важно знать, когда вы идете на охоту, потому что воздушная заслонка определит результат попадания в цель, в которую вы хотите стрелять.
Помните, существуют разные типы дросселей, на которых может быть разная маркировка. Вот почему вам всегда следует обращаться к руководству производителя, чтобы знать, что должна означать маркировка на приобретенном вами дросселе.Обычно от количества упомянутых надрезов зависит, что это за штуцер. В общем, вам просто нужно потратить некоторое время на использование разных чоков и ознакомиться с тем, как они стреляют. Выйдите на тренировку по мишеням на широкой открытой местности, где никого нет, и проверьте дальность и точность каждого чока. Обратите внимание на маркировку дроссельной заслонки перед стрельбой, чтобы вы могли запомнить производительность, которую он дает вам при произведенных выстрелах.
Как правило, доступно несколько типов дросселей: цилиндр, тарелка 1, улучшенный цилиндр, тарелка 2 (легкий мод.), Модифицированный, Улучшенный Модифицированный, Полный, Дополнительный Полный и Турция.
Наиболее широко используемые типы дросселей: цилиндр, ударный цилиндр, модифицированный и полный.
| Дроссель | Сужение | процентов | Идентификация (насечки) |
|---|---|---|---|
| Цилиндр | .000 | 40 на 40 ярдах 70 на 25 ярдах | IIIII пазы |
| Скит 1 | .005 | 45 на 40 ярдах 75 на 25 ярдах | |
| Цилиндр улучшенный | .010 | 50 | IIII пазы |
| Скит 2 (легкий вариант) | .015 | 55 | |
| Изменено | 0,020 | 60 | III пазы |
| Улучшено Изменено | 0,025 | 65 | II паз |
| Полный | 0,030 | 70 | я надрез |
| Экстра полный | 0,040 | 73 | |
| Турция | .045 плюс | 75 плюс |
Что такое дроссель цилиндра
Форма заслонки цилиндра Расточка цилиндра не имеет ограничений. Улучшенный цилиндр имеет минимальное ограничение. Рекомендуется для стрельбы на короткие дистанции с использованием дробовика и картечи (20-30 ярдов) и самообороны. Схема выстрела гораздо шире, и ваши шансы поразить цель выше.
Для большей точности рекомендуется использовать пули с цилиндром или цилиндром Imp Cyl.
Двумя наиболее популярными типами дросселей являются дроссельная заслонка цилиндра и дроссельная заслонка улучшенного типа.Разница между этими двумя типами дросселей связана с уровнем ограничения. Улучшенная воздушная заслонка цилиндра имеет небольшое ограничение, тогда как воздушная заслонка цилиндра не имеет никаких ограничений.
Цилиндровые чокииспользуются в основном для стрельбы по мишеням на короткие дистанции. К таким ситуациям может относиться охота картечью или дробовиком, поскольку эти типы снарядов подходят для дистанции до 30 ярдов. Цилиндровые чоки также отлично подходят для дробовиков, которые вы используете в целях самообороны.Если кто-то ворвется в ваш дом или находится на вашей территории, скорее всего, вы будете стрелять с близкого расстояния, потому что он находится рядом с вами. Если они убегают от вас, вы все равно не захотите стрелять в них, потому что было бы незаконно стрелять в кого-то, когда он повернут спиной.
Дроссели на короткой дистанции, такие как чок цилиндра, после нажатия на спусковой крючок создают широкий разброс. Это увеличит ваши шансы поразить цель, потому что она находится близко к вам, и вам не нужно точно целиться, чтобы поразить ее.Если бы вы попытались выстрелить в цель, находившуюся далеко, с помощью дульного сужения, то к тому времени, когда они достигли цели, пули разошлись бы слишком далеко друг от друга. Вот почему чокеры с цилиндрическими головками следует использовать только для стрельбы на короткие дистанции. Таким образом вы можете нанести гораздо больший урон своей цели, и ваши шансы промахнуться по цели значительно уменьшатся.
Если вы хотите стрелять по целям, которые находятся далеко, попробуйте модифицированный чок или полный чок.
Что такое дроссель цилиндров улучшенный
Многие новые владельцы оружия путаются, решая, использовать ли улучшенный чок цилиндра или обычный чок цилиндра в канале ствола дробовика.Как вы уже знаете, дроссельная заслонка цилиндра известна тем, что не накладывает никаких ограничений на стрельбу. Выстрелы в основном распространяются во всех разных направлениях, потому что пули не сжимаются при выходе из канала ствола. Теперь есть некоторые владельцы оружия, которым нравится немного сужаться, но этого недостаточно, чтобы выбрать модифицированный или полный чок. В таких ситуациях вам может потребоваться усовершенствованная воздушная заслонка цилиндра, поскольку она дает пользователям сужение на 0,01 дюйма по сравнению с 0.00 дюймов сужения со штатной воздушной заслонкой цилиндра. Это может показаться не таким уж большим, но это имеет большое значение, когда дело доходит до возможностей разброса ваших снимков.
Чтобы лучше понять, на что способна улучшенная воздушная заслонка, вы должны посмотреть на процент гранул, находящихся в пределах 30-дюймового круга на расстоянии 40 ярдов. Это типичный способ проверки дросселей. Когда вы стреляете свинцовыми дробинками из дробовика с улучшенным дульным сужением, 50% дробинок упадут в пределах 30-дюймового круга после того, как достигнут 40 ярдов.Это означает, что остальные 50% гранул распространились за пределы 30-дюймового круга к тому времени, когда они достигли этого расстояния. Теперь, по сравнению с обычным штуцером цилиндра, только 40% гранул осталось бы на расстоянии 40 ярдов. Таким образом, улучшенный чок цилиндра обеспечивает увеличение количества пуль на 10% при такой стрельбе на большие дистанции. Причина, по которой гранул стало больше, заключается в дополнительном сужении, создаваемом улучшенным дросселем цилиндра.
Щелкните здесь, чтобы посетить Brownells, где представлен широкий выбор чоков для многих ружей (Remington, Beretta, Benelli, Mossberg).
Дроссели для дробовика Remington, Benelli, Beretta, Mossberg, Ruger, Browning, StoegerСреднестатистический владелец ружья не особо заботится об этой 10% -ной разнице в количестве дробинок. Если вы охотитесь или стреляете на короткие дистанции, то вам подойдут и дроссельная заслонка с цилиндром, и улучшенная дульная насадка. Однако, если вы хотите добавить немного дополнительной огневой мощи и нанести больший урон своей цели, стреляя по ней с небольшого расстояния, используйте улучшенный чок цилиндра.Вы можете определить, есть ли у вас улучшенная воздушная заслонка, посмотрев на количество выемок на ее ободе. Вы должны увидеть четыре тонких прорези на ободе, что означает, что это улучшенный штуцер цилиндра.
Когда использовать модифицированный дроссель
Модифицированный штуцер с умеренным сужением. Подходит для средних дистанций 30-40 ярдов.
Модифицированный чок — подходящий чок для пользователей дробовика, которым не нужна открытость чока цилиндра или сильное сужение полного чока.Модифицированные чоки в основном обеспечивают умеренное сужение ваших ударов, так что вы можете иметь лучшую точность и приличную дальность стрельбы одновременно. Вы должны рассматривать модифицированные дроссели как «средние» дроссели, потому что они дают вам лучшее из обоих миров. Их лучше всего использовать при стрельбе на средние дистанции от 30 до 40 ярдов. Кроме того, они обеспечивают среднее сужение и среднюю точность.
Размер сужения модифицированного штуцера 0,02 дюйма.Это на 0,01 дюйма больше, чем у усовершенствованного штуцера цилиндра, и на 0,02 дюйма больше, чем у штуцера цилиндра. Однако это на 0,01 дюйма меньше, чем у полного штуцера. Итак, что все это значит для стрельбы через дроссель? Просто посмотрите, сколько пуль в радиусе 30 дюймов при стрельбе с расстояния 40 ярдов. Модифицированный чок позволит 60% гранул от снаряда достигать 40 ярдов в радиусе 30 дюймов друг от друга. Это на 10% больше, чем у усовершенствованной воздушной заслонки цилиндра, и на 20% больше, чем у обычной воздушной заслонки цилиндра, но на 10% меньше, чем у полной воздушной заслонки.Это означает, что модифицированный чок даст вам немного больше огневой мощи при стрельбе на расстоянии от 30 до 40 ярдов. Как правило, чем больше сужение, тем на большем расстоянии вы можете стрелять точно. С модифицированным чоком рекомендуемая дистанция для стрельбы — от 30 до 40 ярдов. Неважно, охотитесь ли вы, стреляете по мишеням или используете его в целях самообороны. Модифицированный дроссель обязательно уничтожит все, во что вы стреляете, независимо от того, что это такое.
Модифицированный штуцер можно узнать по трем выемкам на его ободе.Это символ модифицированного штуцера. Обычно такие штуцеры используют с гильзами, начиненными свинцовыми гранулами. Если у вас есть пули, то их можно использовать с модифицированным дросселем, но это не рекомендуется. Эксперты по оружию скажут вам, что пули лучше использовать с чоками с меньшим сужением. Если у вас слишком сильное сужение и вы выстрелите из него пулей, это может повредить оружие. Не стоит рисковать, поэтому, если вы не уверены, просто обратитесь к местному оружейному мастеру и узнайте, как использовать пули с модифицированными чоками.
Полный дроссель
Full Choke имеет максимально плотное сужение. Для расстояний более 40 ярдов.
Полный чок даст пользователю дробовика большую точность, чем любой другой чок. Причина этого в том, что он очень сильно сжимает выстрелы, когда они выходят из ствола. Это означает, что свинцовые гранулы не распространятся так широко, как при использовании дросселей с меньшим сужением, таких как штуцер цилиндра или улучшенный штуцер цилиндра. Кроме того, плотное сужение полного штуцера позволяет большему количеству гранул оставаться ближе друг к другу на больших расстояниях.Чтобы измерить это более точно, мы посмотрим на процент свинцовых гранул в радиусе 30 дюймов после того, как гранулы прошли 40 ярдов. Полный штуцер позволит 70% свинцовых гранул оставаться в пределах этого радиуса на расстоянии 40 ярдов. Это большая часть исходных гранул, особенно если учесть, что штуцер цилиндра позволяет только 40% гранул оставаться на этом расстоянии. Таким образом, полный штуцер поддерживает почти вдвое больше гранул в пределах короткого радиуса, чем цилиндрический штуцер.
Но послушайте, не ограничивайтесь 40 ярдами. Все штуцеры рассчитываются на этом расстоянии, чтобы можно было честно сравнить их. Однако полный штуцер по-прежнему может проходить намного дальше 40 ярдов и при этом быть довольно точным. Некоторые владельцы оружия хвалят полные чоки за высокую точность по целям на расстоянии до 60 ярдов. Все зависит от количества гранул в ваших снарядах. Но суть в том, что если вы хотите стрелять на дальние дистанции из дробовика или картечи, то вам определенно нужно прикрепить к своему дробовику полный чок.
Полный штуцер имеет сужение 0,03 дюйма. Единственные другие дроссели, которые имеют большее сужение, чем это, — это дополнительные полные дроссели и дроссели для индейки. Они обеспечивают дополнительное сужение от 0,01 до 0,015 дюйма по сравнению с обычным полным дросселем. Но для большинства людей это слишком много ограничений для большинства обстоятельств. Сужения в 0,03 дюйма должно хватить для охоты и стрельбы по целям.
Для тех, кто просто хочет дробовик для самообороны, вы все равно можете использовать полный чок и уничтожить врага с близкого расстояния.Вам просто нужно убедиться, что ваша цель немного более точна, так как разброс не такой большой вблизи. Лучший совет новым владельцам оружия — поэкспериментировать с разными чоками и убедиться, насколько хорошо они стреляют на разных дистанциях.
Что такое штуцер Skeet?
Владельцы дробовика, которые любят стрелять по мишеням, обычно любят стрелять по тарелочкам. Это соревновательная и развлекательная стрельба, когда участники используют свои дробовики для стрельбы по глиняным мишеням, которые на высокой скорости выбрасываются в воздух машиной.Цели часто будут брошены в разные стороны, что усложняет задачу для конкурентов. Те, кто разбивает наибольшее количество мишеней из глины, набирают наибольшее количество очков.
Скит — это вид спорта, в котором участники стреляют по глиняным мишеням, которые подбрасываются в воздух с двух фиксированных станций и под разными углами. Стрельба по глиняным голубям — это весело, а удушение по тарелочкам поможет вам лучше стрелять.
Чок для дробовикаСпособ повысить ваши шансы на успешную стрельбу по этим глиняным мишеням — это правильно настроить чок для дробовика.Для стрельбы по тарелочкам существуют чоки, называемые чоками, которые разработаны специально для стрельбы по глиняным мишеням в воздухе. Поскольку эти глиняные мишени быстро движутся в воздухе и находятся на большом расстоянии, вам понадобится дроссель с очень небольшим сужением. Дроссельная заслонка по тарелочкам имеет сужение на 0,005 дюйма, что немного больше, чем у дроссельной заслонки цилиндра, у которой нет никакого сужения. Из-за этого небольшого сужения удушение по тарелочкам придаст вашим выстрелам широко открытый узор, который быстро приближается к цели.Такая ширина позволяет гранулам распространяться шире, увеличивая при этом ваши шансы поразить цель. Стрельба по птицам в воздухе хороша также и для стрельбы по тарелочкам.
На расстоянии 25 ярдов примерно 50% дроби вашего дробовика будет распределено в пределах 30-дюймового радиуса, если вы используете чок для тарелки. Хотя чокеры по тарелочкам можно использовать на больших дистанциях, многие стрелки любят стрелять по тарелочкам с близкого расстояния из-за такой схемы выстрелов. Однако одна удобная вещь в удлиненных чоках для стрельбы по тарелочкам заключается в том, что их можно вкрутить прямо в канал ствола ружья без каких-либо инструментов.На соревнованиях стрелкам часто нравится переключаться между разными чоками, потому что им приходится стрелять по мишеням на разных дистанциях. Так что это помогает, когда они могут просто прикручивать и откручивать разные дульные насадки, чтобы приспособиться к типу стрельбы, которую они будут делать дальше.
Кроме того, удлиненный штуцер имеет более длинную параллельную секцию удлиненного штуцера, что обеспечивает согласованную последовательность выстрелов.
Вы всегда можете увидеть, какой чок у вас есть в дробовике, потому что на штуцере имеется лазерная маркировка сужения.
Дроссель, который я использую, производства Carlson’s. Эта компания — известный производитель стволов и чоков. Многие охотники и стрелки используют их в течение многих лет без каких-либо проблем.
Чок для тарелок изготовлен из нержавеющей стали 1704. Он имеет рифленую поверхность, которая упрощает затяжку вручную. Он также имеет традиционные плоские поверхности, поэтому вы можете использовать гаечный ключ, чтобы затянуть его.
Этот чок для тарелок можно использовать со стальной дробью, которая требуется в некоторых местах.
В целом, это очень хороший штуцер, который я могу порекомендовать.Этот штуцер по тарелочкам очень красивый и качественно сделанный.
Что такое нарезной чок?
Нарезные дульные сужения слегка сужают ваше ружье. Поскольку внутри них есть нарезы, эти чоки будут вращать пули и обеспечивать стрелку лучшую точность. Вы получите максимальную устойчивость при вращении, если используете в своем дробовике пули-саботаж или пули Фостера. Просто убедитесь, что у вас есть гладкоствольные стволы, совместимые с нарезными дульными насадками, которые ввинчиваются в канал ствола.
Нарезные дульные сужения для дробовиковМногие дульные насадки с нарезной головкой представляют собой просто удлинители, которые входят в канал ствола. Трубка не только стабилизирует пулю на выходе из ствола, но и защищает конец ствола. Дроссельные заслонки могут выступать из ствола на 0,625–1,3 дюйма, начиная с его конца. Конечно, точное количество дюймов будет зависеть от типа огнестрельного оружия, для которого была изготовлена дульная насадка. Большинство дульных сужений имеют правый поворот винтовки от 1 до 35 и калибр.Диаметр паза 730 дюймов, если это для дробовика 12-го калибра. Если вы используете ствол дробовика с гладким каналом, скорость поворота от 1 до 35 значительно улучшит ваши группы.
Нарезные дульные насадки обычно изготавливаются из нержавеющей стали с другой отделкой. Это обеспечит долгий срок службы дроссельных трубок, поскольку они устойчивы к коррозии и могут выдерживать значительный износ, вызванный постоянным использованием. Традиционные пули также должны хорошо работать с этими типами нарезных дульных сужений, но ударные пули и нарезные пули являются предпочтительными боеприпасами для использования с ними.
Многие люди считают, что нарезные чоки лучше всего использовать при охоте на оленей, но вы можете использовать их и для стрельбы по мишеням. Все зависит от того, во что вам удобнее всего стрелять. Лучшая марка нарезного дросселя для покупки — это та, которая соответствует марке вашего дробовика. Remington, например, создает нарезные чоки, специально разработанные для их дробовиков 12-го калибра, таких как Remington 870. Самое замечательное в этих чоках то, что они взаимозаменяемы. Таким образом, если условия охоты в вашем окружении изменятся, вы сможете быстро заменить нарезной чок на чок другого размера.Кроме того, они стоят около 50 долларов за штуку, поэтому они не сильно повредят ваш кошелек и могут прослужить вам долгие годы.
Дроссели и пробки
Цилиндри улучшенный цилиндр рекомендуется использовать с пулями для большей точности.
Если вы владелец дробовика, то, вероятно, знаете разницу между пулями и дробовыми выстрелами, такими как дробовик и картечь. Гранулы намного безопаснее для пользователя оружия, потому что после выстрела они распространяются в разных направлениях. С другой стороны, пули в основном представляют собой свинцовые снаряды, похожие на пули.Слизняк не распространяется, как гранулы. Он просто оказывает мощное воздействие на то, во что стреляют.
Вся концепция выбора дросселей связана с тем, как вы хотите распределять гранулы. Так что, если вы используете пули, вам не о чем беспокоиться. Но вы должны беспокоиться о том, насколько сильно сужен дроссель на вашем оружии. Если вы выберете очень ограниченный дроссель, например полный дроссель, и попытаетесь выстрелить из него пулей, вы можете в конечном итоге пораниться и навсегда повредить дробовик.Причина в том, что диаметр пули, вероятно, больше диаметра штуцера. Чем сильнее сужен штуцер, тем меньше его внутренний диаметр. Так что, если вы попытаетесь выстрелить пулей через это крошечное пространство, это не будет слишком хорошо для вас или дробовика.
Таким образом, вы хотите выбрать дроссель с минимальным сужением или вообще без него. В этом случае вам может потребоваться либо дроссельная заслонка цилиндра, либо улучшенная дроссельная заслонка цилиндра. Они имеют достаточно широкий диаметр, чтобы пули могли прострелить его, не повредив оружие или стреляющего из него человека.Если в настоящее время на вашем оружии установлен чок другого типа, вы можете легко заменить его на дульную насадку цилиндра. Затем просто переключайтесь между трубками, когда хотите стрелять гранулами или пулями.
Цель стрельбы пулями — точность и урон. Может быть, сложнее поразить цель пулей, но если вы правильно прицеливаетесь и в конечном итоге попадаете в цель, удар будет более смертоносным, чем у дроби. Многие люди больше всего на свете любят использовать пули для защиты дома.Для охотников это может стать более сложной задачей при попытке застрелить добычу с большого расстояния из дробовика. В любом случае, просто убедитесь, что у вас нет суженного цилиндра на вашем оружии, когда вы стреляете пулями. В противном случае это может быть ошибка, от которой вы не уйдете.
Дроссели для пули
Нарезные дульные сужения разработаны специально для подкалиберных пули. Теоретически они должны стрелять пулями для повышения точности, но это не явное свидетельство того, что они действительно работают. Некоторые стрелки считают, что нарезное дульное сужение действительно повышает точность и стабильность, другие — нет.Так что вам нужно будет проверить это самостоятельно.
Многие владельцы оружия предпочли бы использовать нарезную дульную насадку для выстрелов на дальние дистанции, потому что они сделаны так, чтобы выдерживать ударные пули больше, чем любые другие дульные сужения. Все зависит от того, что вам удобнее. Если дроссельная заслонка цилиндра дает вам необходимую точность, используйте ее.
При использовании с нарезным дульным сужением «птичьим» дроссель делает звук шире.
Какой чок следует использовать для стальной дроби?
Когда дело доходит до стальных выстрелов из дробовика, вам нужно иметь более открытый чок вместо полного.Единственный способ получить полный чок — это если он специально одобрен производителем для стальной дроби. В противном случае используйте более открытый чок, потому что это позволит стальной дроби безопасно выйти из ствола, не повредив ваше оружие. Если ваш чок предназначен специально для свинцовых выстрелов, вам также никогда не следует использовать стальную дробь для дробовика. Эту информацию обычно можно найти на веб-сайте производителя или у продавца оружия, у которого вы приобрели свое оружие. Вы также можете использовать улучшенные чоки для цилиндров и модифицированные чоки для стальных выстрелов.Вы не хотите, чтобы чок был более тугим, чем модифицированный чок, иначе он может повредить дробовик.
Стальные дроби весят меньше, чем свинцовые дроби, поэтому вы можете использовать стальную дробь, которая в два раза больше свинцовой дроби. Таким образом, воздействие будет столь же эффективным. Конечно, сталь намного тверже свинца, а это значит, что она лучше проникает в вашу цель и снижает вероятность засорения раны. Стальные выстрелы также не так сильно разлетаются, что является еще одной причиной, по которой открытый чок лучше использовать, чем любой другой тип чока.Вы можете использовать модифицированный или улучшенный цилиндр, но его способность к распространению будет снижена. Все зависит от того, насколько сильно вы хотите стрелять по целям с близкого расстояния, а не с большого. Некоторым людям нравятся открытые чоки со стальными выстрелами, чтобы они могли полностью уничтожить свою цель с близкого расстояния, не причиняя ей слишком больших страданий. Но если вы увлекаетесь стрельбой на дальние дистанции, используйте модифицированный чок с вашими стальными выстрелами. Это даст вам гораздо лучшую дальность и точность при стрельбе по цели.
Назначение дросселей
Чок предназначен для изменения распределения выстрела на выходе из огнестрельного оружия.Для стрельбы по большинству промысловых птиц и глиняных голубей желательным является рисунок, который должен быть как можно большим, но достаточно плотным, чтобы обеспечить множественные попадания в цель. Ружья, предназначенные для использования в обороне, часто имеют цилиндрические или улучшенные дульные сужения для стрельбы по самому широкому диапазону, как правило, на короткой дистанции защиты.
Чоки для дробовикаСменные чоки
Стрелок может менять чокачки на некоторых ружьях. Не забывайте почаще проверять дроссели, потому что они могут ослабнуть.
Система Vang Comp
Эта дульная система разработана специально для дробовиков боевых и домашних защит.
Различия между дросселями
Помните, что все дроссели разные. У каждого производителя свои размеры и резьбы. Чоки Remington, Benelli, Browning, Beretta, Ruger, Mossberg, Stoeger разные и могут быть установлены только на конкретное ружье.
Схемы подсоса ружья
Всегда проверяйте образец вашего дробовика с боеприпасами, которые вы планируете использовать. Все ружья разные, и схема сужения зависит от типа вашего ружья, длины ствола.Кроме того, существует множество типов боеприпасов, которые также влияют на схему дросселирования. Поэтому убедитесь, что вы проверяете схему своего чока с боеприпасами, которые планируете использовать. Протестируйте его на бумаге на разных расстояниях и запомните или даже сфотографируйте.
Дроссельные трубки для систем дроссельной заслонки Rem (Remington)
Система Rem Choke используется на нескольких ружьях Remington, включая Model 870, Model 1100 и Model 11-87.
Это дульная насадка, разработанная Remington, которая предназначена для ряда видов оружия.Чтобы ружье Remington было совместимо с системой дульной насадки Rem, дульный конец ствола должен иметь резьбу для сменного винта. Таким образом, дульная насадка сможет надежно соединиться со стволом и выдержать удар выстрела.
Некоторые виды огнестрельного оружия Remington уже оснащены дульной насадкой Rem. Ищите их в модели 887, модели 1100, модели 11-87SM, модели 11-87, модели 870SM и модели 870.
Помните, что если вы не используете дульную насадку в стволе оружия, она может повредить резьбу после выстрела.Как только это произойдет, вы не сможете прикрепить дульную насадку к стволу. Единственный способ исправить эту ситуацию — заменить весь ствол. Поэтому обязательно используйте дульную насадку Rem с дульной насадкой Rem, чтобы продлить срок службы обеих частей.
Есть много типов дросселей Rem, которые вы можете использовать в своем оружии Remington; полная воздушная заслонка, модифицированная воздушная заслонка, улучшенная воздушная заслонка цилиндров и многое другое Полный штуцер даст вам самое плотное сужение внутри канала ствола. Модифицированная воздушная заслонка обеспечит меньшее сужение, а улучшенная воздушная заслонка цилиндра будет еще легче.Если вы хотите устранить все сужения, вы просто воспользуетесь отверстием цилиндра. Но скорее всего, это не то, что вы хотите делать. Суженный канал ствола способствует стрельбе на дальние дистанции и точности, поэтому дульная насадка Rem так популярна среди владельцев дробовиков Remington.
Если вы хотите приобрести штуцеры отдельно, то заплатите от 20 до 50 долларов. Но если вы хотите заплатить за установку системы дульного сужения для вашего ствола, то это будет стоить не менее 99 долларов.Людям, которые плохо знакомы с модернизацией оружия, стоит подумать о том, чтобы заплатить профессионалу за установку системы воздушной заслонки, если она еще не идет в комплекте.
Ниже приводится список наиболее распространенных штуцеров 12 калибра в порядке их сужения:
| Дроссель Rem | Калибр | Встраиваемая / Расширенная | Описание | Диаметр отверстия | Диаметр штуцера. (+ .002 ”) | Сужение (+ 0,002 дюйма) |
|---|---|---|---|---|---|---|
| Дроссель Rem | 12 GA | Расширенный | ТУРЦИЯ EXT SUPER FULL | 0.727 | 0,665 | 0,062 |
| Дроссель Rem | 12 GA | Расширенный | WINGMASTER HD РАСШИРЕННЫЙ ТУРЦИЯ / ХИЩНИК | 0,727 | 0,670 | 0,057 |
| Дроссель Rem | 12 GA | Промывка | ДЛИННАЯ РУЧКА | 0,727 | 0,686 | 0,041 |
| Дроссель Rem | 12 GA | Расширенный | ТУРЦИЯ EXT EXTRA FULL | 0.727 | 0,687 | 0,040 |
| Дроссель Rem | 12 GA | Промывка | ПОЛНАЯ СТАЛЬ ИЛИ СВИНЦ | 0,727 | 0,691 | 0,036 |
| Дроссель Rem | 12 GA | Промывка | СРЕДНЯЯ РУКОЯТКА | 0,727 | 0,693 | 0,034 |
| Дроссель Rem | 12 GA | Промывка | ОДИНОЧНЫЙ РАЗРЯД | 0,727 | 0.700 | 0,027 |
| Дроссель Rem | 12 GA | Промывка | ИЗМЕНЕНО | 0,727 | 0,709 | 0,018 |
| Дроссель Rem | 12 GA | Расширенный | МОД РАСШИРЕННАЯ ГЛИНА SPTG NP | 0,727 | 0,709 | 0,018 |
| Дроссель Rem | 12 GA | Расширенный | LT MOD РАСШИРЕННАЯ ГЛИНА SPTG NP | 0.727 | 0,715 | 0,012 |
| Дроссель Rem | 12 GA | Промывка | СТРЕЛЬБА ПО ВОДОЙТИ (ПОЛНАЯ) | 0,727 | 0,718 | 0,009 |
| Дроссель Rem | 12 GA | Промывка | УЛУЧШЕННЫЙ ЦИЛИНДР | 0,727 | 0,720 | 0,007 |
| Дроссель Rem | 12 GA | Расширенный | IMP CYL EXT SPTG ГЛИНА NP | 0.727 | 0,720 | 0,007 |
| Дроссель Rem | 12 GA | Промывка | WATERFOWL OVER DECOY (МОДИФИЦИРОВАННАЯ) | 0,727 | 0,720 | 0,007 |
| Дроссель Rem | 12 GA | Расширенный | SKEET EXT SPTG ГЛИНА NP | 0,727 | 0,723 | 0,004 |
| Дроссель Rem | 12 GA | Промывка | SKEET | 0.727 | 0,723 | 0,004 |
| Дроссель Rem | 12 GA | Промывка | ДРЕВЕСИНА ДЛЯ ВОДОРЕЦЕВ (УЛУЧШЕННЫЙ ЦИЛИНДР) | 0,727 | 0,725 | 0,002 |
| Дроссель Rem | 12 GA | Промывка | SKEET УЛУЧШЕННЫЙ | 0,727 | 0,725 | 0,002 |
Что такое регулируемый (Polychoke, Cutts) чок для дробовика?
Итак, если вы можете поменять дроссель на дробовике, вы знаете, что для изменения сужения ствола вам нужно отвинтить один дроссель, а затем вкрутить другой.Но с регулируемым штуцером этого делать не нужно. Регулируемый штуцер позволяет изменять сужение с помощью всего одного штуцера, это очень удобная и быстрая процедура.
Регулируемая воздушная заслонка, которую иногда называют регулируемой заслонкой, не новость. Они были выпущены на рынок в виде декад, и они позволяют стрелкам устанавливать желаемое сужение чока.
Регулируемый дроссель TruGlo Titan
Все, что вам нужно сделать, чтобы изменить сужение, — это просто повернуть дроссель.Регулируемые дроссели намного дороже традиционных. Один из недостатков — дополнительный вес на конце ствола. Есть 4 регулировки, от цилиндра до сверхполного. Процесс быстрый и простой, просто поверните ошейник и установите его на место. Не забудьте разрядить дробовик, прежде чем вносить изменения.
Не удалось найти дроссель TruGlo Titan на складе, поэтому похоже, что компания сняла с производства этот продукт.
Графическое руководство по дроссельным трубам дробовика
Перед вами новая инфографика о дульных стволах дробовика.Я получаю много вопросов о дросселях и решил сделать инфографику, которая объясняет основы.
Графическое руководство по дроссельным трубам дробовикаЗаправка дроссельной заслонки дробовика
Владелец решил использовать резьбу на оригинальном 20-дюймовом стволе своего Remington 870 для чоков.
Заправка ствола дробовика для дульных трубок Заправка ствола ружья для дульных трубок«Странно это или нет, но я сам нарезал резьбу на ствол, чтобы вставить винт в чок.
В основном из-за того, что когда я проверил старый ствол, я обнаружил, что дульный срез был сильно изношен и на самом деле был ОТРИЦАТЕЛЬНЫМ чокером, а не цилиндром, для которого был отмечен ствол.
Это был оригинальный 20-дюймовый ствол пистолета. Ремингтон подтвердил, что, когда я сверял с ними информацию о серийном номере по телефону, код даты, который был на бочке, на самом деле был кодом декабря 89 года.
Признаюсь, что я подключал его к дросселям типа Mossberg / Winchester / Weatherby из-за того, что они менее дорогие и их легко найти. ”
Связанное сообщение:
Объяснение дросселей для дробовика
Комплект для модернизации дроссельной трубки Remington, калибр 12
Если у вас есть дробовик Remington 12-го калибра, то вы, вероятно, заинтересованы в большем количестве дульных стволов, чтобы вы могли определять, как ваши выстрелы будут распространяться после того, как они покинут канал ствола.Важность установки дульной насадки на дробовик состоит в том, чтобы сделать выстрелы более суженными. В противном случае выстрелы будут просто распространяться, как только они выйдут из канала ствола, и это очень затруднит прицеливание по мелким целям, которые находятся на линии вашего огня. Чтобы установить дульную насадку в канал ствола вашего ружья, вам потребуются подходящие дульные насадки и инструменты для установки, чтобы убедиться, что все сделано правильно.
Комплект для модернизации дроссельной трубки Remington, калибр 12,Единственный дроссель, который вы получаете с Remington 870 Combo, — это модифицированный дроссель.В этом случае вам понадобится комплект для модернизации дроссельной трубки Remington. Вы получите улучшенный цилиндр и полные дроссели. Все детали в комплекте обновления сделаны из подлинных деталей Remington, которые были произведены на их американском заводе. Вы можете использовать любую из двух дульных насадок из комплекта для модернизации дробовиков Remington 870, 11-87 или 1100. Включенные в комплект дульные насадки разного размера позволят владельцам Remington выполнять все виды стрельбы. Если вы хотите поохотиться на вальдшнепа или кролика, в наборе есть подходящий чок для любого стрелка.Этот комплект также подходит для профессиональных стрелков. Вы можете выбрать более узкую дульную насадку, которая расширяет ваши выстрелы, или более суженную дульную насадку, которая делает ваши выстрелы плотнее и ближе друг к другу.
Для упрощения замены деталей в комплект модернизации входят поворотная шпилька и крышка магазина. Вы также получите скоростной гаечный ключ для воздушной заслонки, который позволит вам заменить воздушную заслонку намного быстрее. В этом комплекте есть буквально все, что вам нужно для замены воздушной заслонки за короткое время.
Стоимость комплекта модернизации дроссельной заслонки Remington составляет 41,55 доллара США, и его можно приобрести в большинстве розничных магазинов, торгующих спортивными товарами. Вы можете приобрести комплект дроссельной заслонки или необходимые дроссели отдельно.
Новые штуцеры для Remington 870: Breecher и Buckshot
2 новых интересных чока от компании Carlson, хорошо известной владельцам дробовиков. Эта компания производит стволы для Remington 870.
У меня не было возможности протестировать их, поэтому, если у вас есть информация, оставьте комментарий.
Дроссельная заслонка тактического дульного тормоза Carlson
От производителя:
Дроссельная заслонка тактического дульного тормоза нового Carlson имеет отверстия, предназначенные для значительного уменьшения отдачи. Эта новая штуцерная труба изготовлена из термообработанной нержавеющей стали 17-4 на ваш выбор: цилиндр или сверхполное сужение. Дроссельная трубка цилиндра может использоваться со ВСЕМИ дробовыми снарядами, включая свинцовые, стальные, Hevi-Shot и даже пули! Дроссельная заслонка Extra Full может использоваться со всеми пулями Hevi-Shot и свинцовыми снарядами (но не может использоваться с пулями и не может использоваться с любой стальной дробью крупнее # 2 или с любой стальной дробью быстрее 1550 FPS).Удлинитель Extra Full также является отличным выбором для охотников, использующих более крупную дробь для койотов, диких свиней и оленей. НОВАЯ Tactical Choke Tube имеет головку, которая выступает примерно на 2,75 дюйма за конец ствола и имеет матовую черную отделку. Добавление этого нового чока не только сделает обычное ружье необычным, но и значительно снизит отдачу, что позволит лучше контролировать ваше огнестрельное оружие и быстрее производить последующие выстрелы. Идеально подходит для правоохранительных органов или внутренней обороны.Эти дроссели производятся в США и имеют пожизненную гарантию Carlson.
Дополнительная информация: http://tinyurl.com/qhdab3m
Дроссельная трубка тактического дульного тормоза Carlson Дроссельная трубка тактического дульного тормоза Carlson Дроссельная трубка тактического дульного тормоза CarlsonДроссельная трубка Carlson с портом Remington
От производителя:
Дроссельная заслонка для картечи Remington с отверстиями разработана таким образом, чтобы вы могли легко стрелять на дальние дистанции при стрельбе картечью 00 и 000.Этот чок предназначен для уменьшения отдачи и дульного прыжка, которые, как правило, идут рука об руку с такими большими зарядами. Этот штуцер имеет сужение, специально разработанное для оптимизации схем как при больших, так и при малых нагрузках. Этот чок выступает из ствола примерно на 1 дюйм и имеет черную отделку. Изготовленный из термообработанного материала 17-4, этот штуцер можно использовать со свинцовыми, стальными и ударными нагрузками. Этот чок нельзя использовать с любым Steel Shot размером больше BB или с любым Steel Shot со скоростью более 1550 FPS.
Дополнительная информация: http://tinyurl.com/o59xpta
Carlson’s Remington Дроссельная трубка с портом для картечиКомплект дроссельной трубки Remington для трех пистолетов 12 калибра
Набор дроссельных трубок для трех пистолетов Remington Brownells 12-го калибра разработан специально для всех помповых и полуавтоматических ружей Remington 12-го калибра. Этот конкретный набор дроссельной заслонки подходит для соревнований с 3-мя пушками, поскольку дает пользователям возможность выбирать, какую дроссельную заслонку они хотят использовать для данной стадии. В комплект входят дроссельные заслонки модифицированного типа, дроссельной заслонки улучшенного цилиндра и полной дроссельной заслонки.
Стрельба из Remington 870 с увеличенным дросселемЭто даст вам возможность стрелять во все, от стальной цели на большом расстоянии до глиняного голубя, быстро движущегося по воздуху. Все 3 штуцера, входящие в этот комплект, были изготовлены из нержавеющей стали 1704. Каждый из них был разработан, чтобы предоставить пользователям более плотную схему стрельбы, которая намного плотнее, чем та, которую вы найдете с традиционными дульными насадками. Это помогает повысить вашу точность при стрельбе по целям в меньшем радиусе.
Конец каждой дульной насадки имеет накатку, позволяющую пользователям быстро снять ее, чтобы добавить новую к своему оружию. Размер и сужение каждой дроссельной заслонки были отмечены лазером на их корпусе и конце. Таким образом, вы можете легко проверить, на какую дроссельную заслонку вы смотрите, не догадываясь о ее размере. Если вы используете нарезные пули, обычные пули или башмаки, убедитесь, что вы не используете дроссель с плотным сужением. Улучшенный цилиндр будет самым плотным из возможных.Помните, что тип патронов, которые вы используете в ружье Remington, должен определять, какую дульную насадку вы используете. Некоторые марки боеприпасов могут создавать паттерны, которые отличаются от патронов других марок, даже если вы используете точно такую же дульную насадку.
Комплект дроссельной трубки Remington с 3 пистолетами 12 калибраЛюбой, кто купит комплект дроссельной трубки Remington с 3 пистолетами Brownells 12 калибра, получит пожизненную гарантию вместе с заказом. Цена этого набора дроссельных трубок с 3 пистолетами составляет 89,99 долларов США на Brownells.com. Каждая дульная насадка, входящая в комплект, произведена в США.Это гарантирует, что вы получите качественный продукт, который прослужит вам очень долго. Кроме того, вам не обязательно быть стрелком на соревнованиях, чтобы пользоваться этим набором дульной насадки. Вы могли бы быть охотником и найти удобство быстрой замены воздушной заслонки, которое пригодится во многих ситуациях.
Вот результаты тестирования. Как видите, удлиненный штуцер дает лучшие и более предсказуемые результаты:
Улучшенный тест дроссельной заслонки цилиндра Модифицированный тест дроссельной заслонки Тест полной дроссельной заслонкиЭто особенно важно для профессиональных стрелков, которые имеют штрафные мишени на этапах.Этот набор очень рекомендуется. Это упрощает и ускоряет внесение изменений и дает стрелку более стабильные результаты.
Удлиненные дроссели — это круто и настоятельно рекомендуется!
P.S.: Также есть наборы для Browning Invector / Winchester и Benelli.
Где купить дроссели
Найти дроссели в продаже несложно. Я рекомендую Brownelss, потому что у них широкий выбор чоков для разных ружей, хорошие цены, быстрая доставка заказов.
Щелкните здесь, чтобы посетить Brownells, где представлен широкий выбор чоков для многих ружей (Remington, Beretta, Benelli, Mossberg).
Дроссели для дробовика для Remington, Benelli, Beretta, Mossberg, Ruger, Browning, StoegerОбщие сведения о дросселях для дробовика — Видео:
Похожие сообщения:
Графическое руководство по дроссельным трубам
10 шагов по обновлению вашего Remington 870 Express до полицейской версии
10 обязательных обновлений для дробовика Remington 870
Обзор последователей Remington 870 (системы Vang Comp, CDM Gear, SBE Precision, GG&G, S&J Hardware, Scattergun Technologies, Choate, Nordic)
Расширения магазина для дробовика Remington 870 (Nordic Components, Choate, TacStar, Remington, ATI)
7 идей обновления Remington 870 менее чем за 20 долларов
FAQ | Ружья и винтовки Benelli
Панировочные сухари
- Дом
- служба поддержки
- Часто задаваемые вопросы
Какие чоки рекомендуются для стальной дроби?
Эти штуцеры рекомендуются для стальной дроби:
- 3 метки = модифицированный
- 4 метки = улучшенный цилиндр
- 5 ступеней = цилиндр
Большинство людей считают, что
- Модифицированный чок лучше всего подходит для пасов
- Улучшенные цилиндрические и цилиндрические заслонки хорошо справляются с ловлей птиц
Стрельба через чок более тугой, чем модифицированный, не дает никаких преимуществ, и мы не рекомендуем этого делать.
Какие штуцеры рекомендуются для пробок?
Эти штуцеры рекомендуются для пули:
- 4 метки = улучшенный цилиндр
- 5 ступеней = цилиндр
Чок цилиндровый рекомендуется для стрельбы нарезными пулями из гладкоствольного ствола. Пули Sabot должны стрелять только через наши стволы с полностью нарезными пулями.
Стрельба через штуцеры более тугие, чем те, которые указаны здесь, небезопасно.
Почему я не могу стрелять сталью через улучшенные модифицированные и полные чоки?
Сужение этих дросселей очень плотное.Поскольку сталь не сжимается, она может повредить ствол и вызвать дросселирование при прохождении заряда дроби.
Для рисунков со стальной дробью мы рекомендуем использовать удлиненные штуцеры Benelli для водоплавающих птиц для более плотных рисунков.
Как найти дилера Benelli?
Посетите страницу дилеров на нашем веб-сайте, чтобы найти дилера Benelli.
Как я могу стать дилером Benelli?
Если у вас есть магазин с обычным графиком работы и вы хотите иметь в наличии огнестрельное оружие Benelli, свяжитесь с нами.
Где я могу получить руководство или схему моего пистолета?
Загрузите руководство со страницы руководств этого веб-сайта. Если руководства к вашему продукту нет, свяжитесь с нами.
Где я могу купить запчасти?
Воспользуйтесь функцией поиска дилеров, чтобы найти ближайшего к вам дилера Benelli. Или посетите наш интернет-магазин.
Могу ли я стрелять пулями через бочку Benelli?
Да, при условии, что вы используете нарезные пули и не используете дроссель более плотный, чем улучшенный цилиндр.
Каковы характеристики шаблона дробовика?
Наши характеристики точки удара:
- До 2 «» слева или справа от точки прицеливания
- До 5 дюймов над целью
- До 2 «» ниже прицельной точки
Если вы решили создать образец своего ружья из стационарного упора, мы рекомендуем вам следовать тем же спецификациям, которые используются на нашем заводе. Дробовики Benelli испытываются на шаблонной доске на расстоянии 20 ярдов от дула с использованием метода, показанного ниже.Наложите переднюю бусину (красный кружок на иллюстрации) и среднюю бусину (маленькая черная точка на иллюстрации). Верх переднего борта должен находиться в нижней части центра мишени.
Ружья Benelli рассчитаны на то, чтобы большая часть выстрела находилась немного выше точки прицеливания. Такой узор на протяжении десятилетий доказал свою смертельную опасность для водоплавающих птиц, горных птиц и глин и дает охотникам преимущество в виде более открытого обзора. Чем меньше ствол закрывает вашу цель, тем лучше видимость.По замыслу, это означает, что центр общей схемы выстрела находится на несколько дюймов выше точки прицеливания.
Есть способы отрегулировать точку удара. Варианты могут включать регулировку регулировочных шайб или переход на более крупный передний борт. Если у вас возникнут дополнительные вопросы, мы рекомендуем вам связаться с нашим отделом обслуживания клиентов.
Как лучше всего очистить блок отдачи ружья Benelli?
Для ружей Super Vinci или Vinci…
- Используйте руководство по продукту Super Vinci или руководство по продукту Vinci в качестве руководства.
- Снимите весь болт в сборе с затвора.
- Очистить растворителем для очистки пистолета.
- Дать высохнуть.
- Смажьте оружейным маслом.
Для всех остальных моделей…
- Снимите затыльник и приклад со ствольной коробки ружья.
- Если ваш стопорный винт гайки выглядит, как на рисунке A, переходите к шагу 3. Если он не похож на рисунок A, пропустите шаг 3 и перейдите к шагам с 4 по 7.
- С помощью гаечного ключа на 17 мм открутите стопорный винт гайки приклада.Будьте осторожны, потому что он находится под давлением возвратной пружины. После снятия выньте возвратную пружину и плунжер. Очистите обе детали и трубку, нанесите тонкий слой масла на все детали и снова соберите. Теперь вы закончили.
- Снимите спусковой механизм. Держите огнестрельное оружие над газетами или полотенцами. Удерживая затвор в полуоткрытом положении, распылить чистящий растворитель на трубку возвратной пружины в задней части ствольной коробки, где находится рычаг затвора. Перемещайте затвор взад и вперед, чтобы растворитель попал в возвратную трубку.Повторяйте, пока растворитель пистолета не начнет выходить чистым.
- Дайте узлу отдачи высохнуть в течение 5 минут.
- Повторите тот же процесс с оружейным маслом.
- Установить приклад и затыльник на место.
Какое обслуживание мне нужно выполнять с моим огнестрельным оружием Benelli?
Техническое обслуживание может варьироваться в зависимости от количества выпущенных выстрелов, типа пороха в снарядах и типа охоты, для которой используется ружье. Вот общие рекомендации.
- Диаметр отверстия и внешние поверхности — Очищать и смазывать после каждого выхода на улицу
- Болты крепления направляющих и плунжер отдачи — Масло в конце дня
- Болт и спусковой механизм — При необходимости очистите порошковые загрязнения и мусор; частота будет варьироваться в зависимости от типа используемых боеприпасов
- Пистолет, включая противооткатный механизм — Детальная разборка, очистка и смазка в конце сезона или в любое время, когда ружье погружено в воду
Когда мне следует снимать цевье моего полевого дробовика Benelli M2, тактического дробовика M2 или дробовика Super Black Eagle II?
Рекомендуется оставлять на трубке тонкий слой масла для предотвращения коррозии.Ружье Benelli отличается от других ружей, представленных сегодня на рынке. Под цевьем нет движущихся частей, которые нужно почистить или смазать. Есть только трубка магазина.
Что мне делать, если есть проблемы с функционированием моего огнестрельного оружия Benelli?
Соберите как можно больше информации о неисправности. Например, точно отметьте, какую нагрузку вы снимали, и была ли неисправность спорадической или постоянной (например: всегда третий выстрел).Чем больше вы расскажете нам о проблеме, тем легче нам будет диагностировать неисправность.
Позвоните в отдел обслуживания клиентов Benelli USA по телефону (301) 283-6981 (вариант 2) или (800) 264-4962 (вариант 2) с 8:00 до 17:00. ET.
Можно ли изменить предохранитель ружья Benelli на леворукий?
Да. Оружейник может поменять предохранители на всем огнестрельном оружии Benelli на левую. Из соображений безопасности эту работу должен выполнять только оружейник.
Чтобы запросить работу у оружейников Benelli, выполните простые действия на странице запроса на ремонт на этом веб-сайте.
Куда и как отправить пистолет на гарантийный ремонт?
Для получения гарантийного обслуживания выполните действия, указанные на странице «Гарантия» этого веб-сайта.
Что означают насечки на штуцерных патрубках?
Насечки указывают на сужение штуцера. Меньшее количество надрезов означает большее сужение (более плотное).Чем больше количество выемок, тем меньше сужение.
- 1 ступень = Полная
- 2 метки = улучшенный модифицированный
- 3 метки = модифицированный
- 4 метки = улучшенный цилиндр
- 5 ступеней = цилиндр
Какие типы проблем не покрываются гарантией?
Список того, на что не распространяется гарантия, см. На странице «Гарантия» этого веб-сайта.
|
| ||||||
Чоки для дробовика — Andrew Walne
Чок
Если ваше ружье не является специализированным инструментом для стрельбы по тарелочкам, вы, вероятно, обнаружите, что ствол (ы) вашего ружья забиты, что означает, что внутренний диаметр ствола меньше на дульном конце.Идея состоит в том, чтобы сузить струну выстрела, когда она покидает ствол, чтобы получить более плотный образец выстрела на большем расстоянии, например, 30-дюймовый образец может быть уменьшен до 12-дюймового круга. У фиксированного дульного ружья внутренняя часть ствола просверлена в виде длинной воронки в сторону дульного среза, когда оно изготовлено, многослойное дульное ружье имеет несколько более коротких воронкообразных трубок, которые можно ввинтить в дульный конец ствола, чтобы обеспечить любое сужение. стрелок считает необходимым.
Чувствительность любого дробовика рассчитывается путем измерения номинального диаметра ствола (12g где-то около 0.729 дюйма в зависимости от производителя), затем добавив сужение до 40 тысячных дюйма, поэтому цилиндр такой же, как диаметр отверстия, 1/4 штуцера — номинальное отверстие меньше 10 тысяч, 1/2 штуцера — номинальное отверстие меньше 20-го штуцера, 3/4 штуцера — это номинальный проход минус 30 тысяч, а полный штуцер — это номинальный проход меньше 40 тысяч. Существуют и другие системы, которые включают дополнительные полные и промежуточные чоки, звездочки, метки и другие названия, чтобы точно узнать, что у вас на оружии, обратитесь к своему дружелюбному оружейнику по соседству или посмотрите ниже.
Использование дросселей
Сказав это, я использую многодроссельный пистолет и пришел к выводу, что не буду покупать его снова, а буду покупать фиксированные 1/4 и 1/2. Я перепробовал все, что касается дросселей, и являюсь счастливым обладателем трех комплектов — Browning, Briley и Teague. Я остановился на 3/8 и 3/8 и теперь снимаю все, что попадается, только этими двумя трубками. Используя эту комбинацию в удачный день, я постоянно стрелял в длинных кроссеров высотой 45 ярдов, что, как мне кажется, доказывает, что закономерность существует, но не усложняется — я склонен полагать, что патроны являются более важным фактором в моей стрельбе, чем стрельба. размер отверстия в конце ствола.Просто помните, что, поскольку цены на свинец приводят к более дорогим картриджам, сталь становится вариантом. Убедитесь, что ваше оружие способно стрелять из стали, и что бы вы ни делали, не используйте сталь через узкие штуцеры — сначала спросите у дружелюбного местного оружейника.
Маркировка штуцеров
С тех пор, как я писал эти материалы в Интернете, некоторые из тех, кто просматривает мои записи, ищут информацию о маркировках штуцеров. Мне кажется, что у каждого производителя свой способ показать сужение каждой трубы или, в случае фиксированных чоков, каждого ствола.На мой взгляд, не о чем беспокоиться, потому что все, что вам нужно, это дросселирование или один из ваших пальцев, чтобы получить некоторое представление о каждом дросселе по отношению к остальным, легко определить, какой из дросселей самый плотный, а какой является самым широким, поэтому вы можете использовать эти знания для настройки оружия для всего, что вы стреляете.
Я считаю, что это не имеет значения, если у вас нет полной точности в измерении чока — некоторые из лучших стрелков используют только 1/2 чок на 50 ярдовых мишенях, я разбивал хорошие мишени с 3/8 в обоих стволах.Некоторые пистолеты с фиксированным дульным сужением имеют систему маркировки под патронником, аналогичную маркировке звездочкой, как показано ниже, в противном случае вам придется попытаться измерить их с помощью внутренних штангенциркулей, чтобы определить сужение.
У каждого производителя оружия будет своя собственная дульная установка для своего оружия, так что проблем не должно быть, вставьте трубку с маркировкой 1/2, и вы будете задушены на 1/2 — или будете? Я провел небольшое исследование одного из моих браунингов, когда доказал, что это не обязательно так — каждый ствол расточен до разного размера, так что трубка с маркировкой 1/2 была 1/2 штуцера на один ствол и штуцером 3/8. в другой бочке.Имейте в виду то, что мы уже знаем — размер дульного сужения не регламентирован и не высечен на камне, что он должен составлять столько тысяч дюймов на четверть и т. Д. Чок — это ограничение относительно номинального диаметра вашего ствола. Например, если диаметр ствола составляет 0,737 дюйма, то 1/4 штуцера будет 0,727 дюйма, а штуцер 3/4 будет равен 0,707 дюйма. Следовательно, только потому, что чок, установленный на вашем стволе, имеет маркировку 1/4, это не обязательно означает, что у ствола будет чок с дросселем 1/4; Вам необходимо знать размер внутренней части ствола и выработать ограничение.Ваш дружелюбный местный оружейник все сделает за вас, если вы вежливо попросите.
Большинство из нас попытаются превзойти остальных, используя дросселирующие насадки сторонних производителей. У меня есть несколько комплектов от разных производителей; они и производители используют разные способы маркировки для обозначения размера. Некоторые будут иметь письменные описания на трубе, например, цилиндр, тарелка, улучшенный, модифицированный; у других будут вырезаны выемки на краю трубок, у других по-прежнему будет система звездочек, и дроссели лучшего качества также будут давать размер для каждого, как мы видели выше i.е. 0,706 ″. В качестве общего руководства: —
1 звезда или метка — это полный штуцер
2 звезды или метка — Улучшено Модифицированный или штуцер 3/4
3 звезды или метки — Изменен или штуцер 1/2
4 звезды или метки — это улучшенный цилиндр или 1 / 4 штуцер
5 звездочек или меток — это цилиндр или без штуцера, эта трубка может вообще не иметь маркировки. Все это становится незначительным, когда вы думаете о покупке дроссельной заслонки у кого-то вроде Тига или Брайли, чьи веб-сайты содержат справочные таблицы, которые просто ошеломляют, если вы не понимаете того, что было раньше.Звездная система — это только часть истории, если вы действительно хотите полностью посвятить себя этому, в стандартной комплектации, вероятно, предлагается 9 или 10 трубок с описаниями, основанными на американских цилиндрах, моделях, полных размерах. Я полагаю, что технически возможно иметь полный набор из более чем 46 чоков от 0 до 45 тысяч на каждый ствол, но я все еще не вижу смысла, дробление глин зависит от направления ствола, патрона, траектории, техники — чок нужен для того, чтобы сделайте схему выстрела более плотной на больших расстояниях, но это не значит, что уже имеющаяся схема не сломает цель на таком расстоянии.Не зацикливайтесь на маркировке и размере дросселя, как тот, кого я знал много лет назад, который не мог поразить вещь, потому что он слишком беспокоился о смене каждого дросселя после каждой цели, если вы читаете это, вы похожи на меня — вы не t профессионал, так что не возитесь с ними, установите 1/4 и 1/2 и разбейте мишени.
Подробнее Choke
Благодаря чудесам Интернета и всему, что с ним связано, я заметил, что множество людей ищут информацию о дросселе. На предыдущей странице есть упоминание об этом предмете, но я составил таблицу ниже, в которой показаны сужения дросселей в тысячных долях дюйма вместе с общими названиями.
Просто помните, что названия или размеры вашего пистолета и дроссельной заслонки, независимо от того, являются ли они фиксированными или многоцелевыми, могут не совпадать в точности, информация здесь только для справки. Если вам нужны точные измерения, обратитесь к дружелюбному местному оружейнику, который с радостью расскажет вам, из чего вы стреляете. Еще больше усложняет ситуацию то, что в разных странах есть разные способы наименования чоков, поэтому еще раз — эта таблица является только руководством, для окончательного ответа на ваши вопросы о чоках спросите оружейника о вашем собственном дробовике и чоках.
