Что такое модуль DS3231. Как работают часы реального времени DS3231. Каковы основные характеристики и преимущества DS3231. Где применяется модуль DS3231. Как подключить и настроить DS3231.

Содержание

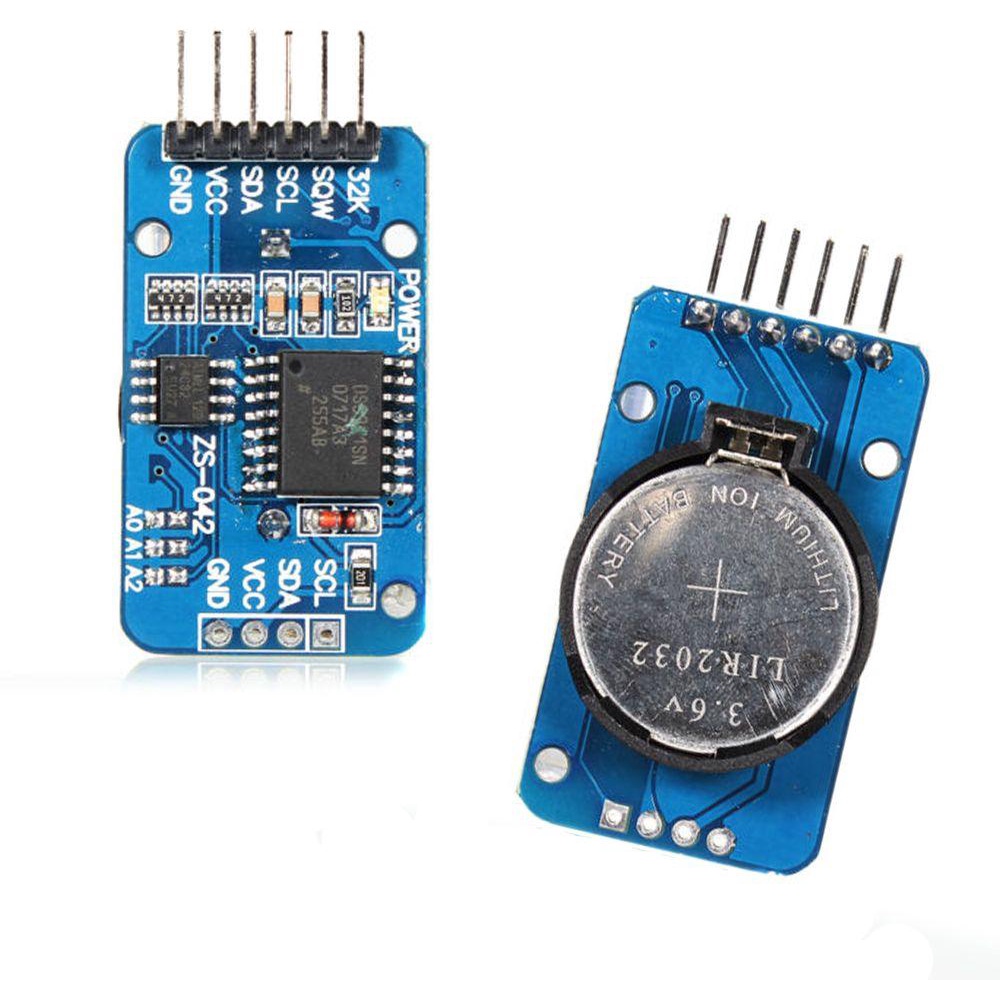

Что представляет собой модуль часов реального времени DS3231

DS3231 — это высокоточный модуль часов реального времени (RTC) со встроенным интерфейсом I2C. Данный модуль предназначен для точного отсчета времени и даты даже при отключении основного питания устройства.

Основные компоненты модуля DS3231:

  • Микросхема DS3231 — собственно часы реального времени
  • Кварцевый резонатор с температурной компенсацией (TCXO)
  • Разъем для подключения резервной батареи
  • Интерфейс I2C для связи с микроконтроллером

Благодаря использованию термокомпенсированного кварцевого генератора, DS3231 обеспечивает высокую точность хода часов — до ±2 ppm в диапазоне температур от 0°C до +40°C. Это позволяет использовать данный модуль в системах, требующих прецизионного учета времени.


Основные характеристики и преимущества модуля DS3231

DS3231 обладает рядом важных особенностей, делающих его одним из лучших выборов для создания устройств с функцией часов реального времени:

  • Высокая точность хода: ±2 ppm от 0°C до +40°C, ±3.5 ppm от -40°C до +85°C
  • Низкое энергопотребление
  • Автоматический учет високосных лет до 2100 года
  • Два программируемых будильника
  • Выход прямоугольного сигнала с программируемой частотой
  • Встроенный датчик температуры с точностью ±3°C
  • Быстрый интерфейс I2C (до 400 кГц)
  • Напряжение питания 2.3-5.5В

Как DS3231 обеспечивает такую высокую точность хода? Это достигается за счет использования термокомпенсированного кварцевого генератора (TCXO). Он автоматически корректирует частоту колебаний кварца при изменении температуры окружающей среды, что позволяет поддерживать стабильность хода часов.

Области применения модуля DS3231

Благодаря своим характеристикам, модуль DS3231 находит применение в самых разных устройствах и системах:

  • Промышленная автоматика и IoT-устройства
  • Системы GPS-навигации и телематики
  • Серверное оборудование
  • Измерительные приборы
  • Системы сбора и регистрации данных
  • Электронные счетчики электроэнергии
  • Портативная электроника

Где конкретно может пригодиться высокая точность DS3231? Например, в системах GPS-навигации точный учет времени критически важен для правильного расчета координат. В промышленной автоматике DS3231 позволяет синхронизировать работу различных узлов системы. А в серверном оборудовании модуль обеспечивает корректную временную маркировку событий и логов.


Подключение и настройка модуля DS3231

Подключить DS3231 к микроконтроллеру достаточно просто благодаря использованию интерфейса I2C. Типовая схема подключения выглядит следующим образом:

  • VCC — напряжение питания (3.3В или 5В)
  • GND — общий провод
  • SDA — линия данных I2C
  • SCL — тактовая линия I2C

Дополнительно можно подключить резервную батарею к выводу BAT для обеспечения работы часов при отключении основного питания.

Для настройки и управления модулем DS3231 через I2C используются следующие основные регистры:

  • 0x00 — секунды
  • 0x01 — минуты
  • 0x02 — часы
  • 0x03 — день недели
  • 0x04 — дата
  • 0x05 — месяц/век
  • 0x06 — год

Запись и чтение этих регистров позволяет установить или считать текущее время и дату. Дополнительные регистры используются для настройки будильников, температурного датчика и других функций модуля.

Программирование модуля DS3231 на Arduino

Для работы с DS3231 на платформе Arduino удобно использовать готовые библиотеки, например, RTClib. Вот простой пример кода для установки и считывания времени:


«`cpp #include #include RTC_DS3231 rtc; void setup() { Serial.begin(9600); if (!rtc.begin()) { Serial.println(«Не удалось найти RTC»); while (1); } // Установка времени (выполняется только один раз) // rtc.adjust(DateTime(2023, 9, 17, 12, 0, 0)); } void loop() { DateTime now = rtc.now(); Serial.print(now.year(), DEC); Serial.print(‘/’); Serial.print(now.month(), DEC); Serial.print(‘/’); Serial.print(now.day(), DEC); Serial.print(» «); Serial.print(now.hour(), DEC); Serial.print(‘:’); Serial.print(now.minute(), DEC); Serial.print(‘:’); Serial.print(now.second(), DEC); Serial.println(); delay(1000); } «`

Этот код инициализирует модуль DS3231, устанавливает текущее время (закомментированная строка) и затем в цикле выводит дату и время в Serial-монитор. Обратите внимание, что установку времени достаточно выполнить один раз, после чего модуль будет самостоятельно отсчитывать время даже при отключении питания Arduino.

Сравнение DS3231 с другими модулями RTC

На рынке представлено несколько популярных модулей часов реального времени. Как DS3231 выглядит на их фоне?


  • DS1307 — более простой и дешевый модуль, но с меньшей точностью (до ±5 минут в месяц)
  • DS3232 — практически идентичен DS3231, но имеет встроенную SRAM-память
  • PCF8563 — популярный недорогой модуль с меньшим энергопотреблением, но уступающий в точности

Главное преимущество DS3231 — сочетание высокой точности, надежности и доступной цены. Это делает его оптимальным выбором для большинства проектов, где требуется прецизионный учет времени.

Типичные проблемы при работе с DS3231 и их решение

При использовании модуля DS3231 иногда возникают определенные сложности. Рассмотрим наиболее частые из них:

Проблема: Модуль не определяется по I2C

Решение:

  • Проверьте правильность подключения выводов SDA и SCL
  • Убедитесь, что на модуль подается питание
  • Проверьте исправность самого модуля

Проблема: Время сбивается при отключении питания

Решение:

  • Подключите резервную батарею к выводу BAT
  • Проверьте напряжение батареи, при необходимости замените ее

Проблема: Неточный ход часов

Решение:

  • Откалибруйте часы, записав корректирующее значение в регистр старения
  • Проверьте температурный режим работы модуля

Большинство проблем с DS3231 решается достаточно просто при внимательном подходе к подключению и настройке модуля.


Перспективы развития технологий RTC

Хотя DS3231 остается одним из лучших решений в своем классе, технологии часов реального времени продолжают развиваться. Какие тенденции наблюдаются в этой области?

  • Повышение точности хода за счет новых методов температурной компенсации
  • Снижение энергопотребления для увеличения срока службы от резервной батареи
  • Интеграция дополнительных функций, например, датчиков движения или беспроводных интерфейсов
  • Уменьшение размеров корпуса при сохранении функциональности

Однако даже на фоне этих тенденций DS3231 остается отличным выбором для большинства применений благодаря оптимальному сочетанию характеристик, надежности и цены.


Модуль часов реального времени DS3231

Модуль часов реального времени DS3231
  • Описание

Описание

Сверхточные RTC со встроенными I2C интерфейсом, TCXO и резонатором

Отличительные особенности:

  • Точность ±2 ppm в диапазоне температур от 0°C до +40°C
  • Точность ±3.5 ppm в диапазоне температур от-40°C до +85°C
  • Вход для подключения автономного источника питания, позволяющего обеспечить непрерывную работу
  • Рабочий температурный диапазон
    коммерческий: от 0°C до +70°C
    индустриальный: -от 40°C до +85°C
  • Низкое потребление
  • Часы реального времени, отсчитывающие секунды, минуты, часы, дни недели, дни месяца, месяц и год с коррекцией високосного года вплоть до 2100
  • Два ежедневных будильника
  • Выход прямоугольного сигнала с программируемой частотой
  • Быстродействующие (400 кГц) I2C интерфейс
  • 3. 3 В питание
  • Цифровой температурный датчик с точностью измерения ±3°C
  • Регистр, содержащий данные о необходимой подстройке
  • Вход/выход сброса nonRST

Применение:

  • Серверы
  • Электронные электросчетчики
  • Телематическая аппаратура
  • GPS системы

Типовая схема включения DS3231:

Расположение выводов DS3231:

Общее описание:

DS3231 — высокоточные часы реального времени (RTC) со встроенными I2C интерфейсом, термокомпенсированным кварцевым генератором (TCXO) и кварцевым резонатором. Прибор имеет вход для подключения резервного автономного источника питания, позволяющего осуществлять хронометрирование и измерение температуры даже при отключенном основном напряжении питания. Встроенный кварцевый резонатор повышает срок службы прибора и уменьшает необходимое количество внешних элементов. DS3231 доступен в модификациях с коммерчески и индустриальным рабочим температурным диапазоном и упакован в 300 mil 16 контактный SO корпус.

RTC обеспечивает отсчет секунд, минут, часов, дней недели, дней месяца и года. Дата конца месяца определяется автоматически с учетом високосного года. Часы реального времени работают в 24 или 12- часовом формате с индикацией текущей половины суток (AM/PM). Прибор имеет два ежедневных будильника и выход прямоугольного сигнала с программируемой частотой. Обмен данными с прибором ведется через встроенный последовательный I

2C совместимый интерфейс.

Прецизионный термокомпенсированный источник опорного напряжения и схема сравнения отслеживают напряжение основного питания VCC и при его снижении ниже заданного порога формируют сигнал сброса и осуществляют перевод схемы на работу от резервного источника питания. Дополнительный вывод RST может использоваться для внешнего сброса.

Модуль RC025. Модуль часов реального времени (RTC) на базе микросхемы DS3231. Описание в формате PDF

DS3231 Высокоточные часы реального времени Real time clock I2C время

> МОДУЛИ>DS3231 Высокоточные часы реального времени Real time clock I2C время ARDUINO Raspberry Pi

Увеличить

Артикул DS3231-PI

Сверхточные RTC со встроенными I2C интерфейсом, TCXO и резонатором DS3231 AT24C32 IIC High Precision Real Time Clock Module For Arduino

совместимо с DS1307

компактная версия идеальна при использовании с модулями ESP8266

комплектация: модуль DS3231  1шт

Подробнее


    « Продолжить покупки

Описание

распиновка модуля

1 + vcc

2

3  NC не используется

4 — gnd

Отличительные особенности:

питание 2. 3-5.5в
Точность ±2 ppm в диапазоне температур от 0°C до +40°C
Точность ±3.5 ppm в диапазоне температур от-40°C до +85°C
Вход для подключения автономного источника питания, позволяющего обеспечить непрерывную работу
Рабочий температурный диапазон

коммерческий: от 0°C до +70°C
индустриальный: -от 40°C до +85°C


Низкое потребление
Часы реального времени, отсчитывающие секунды, минуты, часы, дни недели, дни месяца, месяц и год с коррекцией високосного года вплоть до 2100
Два ежедневных будильника
Выход прямоугольного сигнала с программируемой частотой
Быстродействующие (400 кГц) I2C интерфейс
3.3 В питание
Цифровой температурный датчик с точностью измерения ±3°C
Регистр, содержащий данные о необходимой подстройке
Вход/выход сброса nonRST

Применение:
Серверы
Электронные электросчетчики
Телематическая аппаратура
GPS системы
http://www.gaw.ru/html.cgi/txt/ic/Maxim/timing/rtc/DS3231.htm
