Что такое стабилизатор напряжения 5В. Какие существуют виды стабилизаторов на 5В. Как правильно выбрать и использовать стабилизатор напряжения 5В. Каковы основные характеристики и параметры стабилизаторов 5В.
Что такое стабилизатор напряжения 5В и для чего он нужен
Стабилизатор напряжения 5В — это электронное устройство, предназначенное для поддержания постоянного выходного напряжения 5 вольт независимо от колебаний входного напряжения или изменения нагрузки. Основные функции стабилизатора 5В:
- Преобразование более высокого входного напряжения в стабильное выходное напряжение 5В
- Сглаживание пульсаций и помех во входном напряжении
- Защита нагрузки от скачков и перепадов напряжения
- Обеспечение стабильного питания 5В для различных электронных устройств и компонентов
Стабилизаторы на 5 вольт широко применяются для питания микроконтроллеров, логических микросхем, USB-устройств, светодиодов и другой электроники, требующей напряжения питания 5В.
Основные виды стабилизаторов напряжения 5В
Существует несколько основных типов стабилизаторов напряжения 5В:
1. Линейные стабилизаторы
Простейший тип стабилизаторов. Работают по принципу переменного сопротивления, рассеивая избыточную мощность в виде тепла. Основные особенности:
- Простая схема
- Низкий уровень шумов и пульсаций
- Невысокий КПД (30-60%)
- Требуют радиатора охлаждения при больших токах
Примеры: LM7805, L78S05CV
2. Импульсные стабилизаторы
Работают на принципе широтно-импульсной модуляции. Преимущества:
- Высокий КПД (до 95%)
- Компактные размеры
- Меньше нагрев
- Работа при большом перепаде входного/выходного напряжения
Недостатки — более сложная схема, наличие высокочастотных помех. Пример — LM2575.
3. Интегральные стабилизаторы
Выполнены в виде готовых микросхем, содержащих все необходимые компоненты. Отличаются простотой применения и компактностью. Бывают линейные и импульсные.
Ключевые параметры стабилизаторов напряжения 5В
При выборе стабилизатора напряжения 5В следует учитывать следующие основные характеристики:
- Диапазон входных напряжений — определяет допустимый диапазон напряжения на входе
- Максимальный выходной ток — максимальный ток, который может обеспечить стабилизатор
- Точность стабилизации — отклонение выходного напряжения от номинала
- КПД — эффективность преобразования, особенно важна для импульсных стабилизаторов
- Уровень пульсаций и шумов на выходе
- Температурный диапазон работы
- Наличие защит от перегрузки, КЗ, перегрева
Особенности применения стабилизаторов напряжения 5В
При использовании стабилизаторов напряжения 5В важно учитывать следующие моменты:
- Правильный выбор типа стабилизатора под конкретную задачу
- Соблюдение максимально допустимых входных напряжений и токов нагрузки
- Обеспечение достаточного охлаждения, особенно для линейных стабилизаторов
- Применение фильтрующих конденсаторов на входе и выходе
- Защита от переполюсовки и перенапряжения на входе
- Правильный монтаж и подключение для минимизации помех
При соблюдении этих правил стабилизатор напряжения 5В обеспечит надежное питание электронных устройств и схем.
Популярные микросхемы стабилизаторов напряжения 5В
Рассмотрим несколько широко распространенных микросхем стабилизаторов с выходным напряжением 5В:
1. LM7805
Классический линейный стабилизатор в корпусе TO-220. Основные характеристики:
- Входное напряжение: 7-35В
- Максимальный выходной ток: 1А
- Точность выходного напряжения: ±4%
- Низкий уровень шумов
- Защита от КЗ и перегрева
2. L78S05CV
Улучшенная версия LM7805 с увеличенным максимальным током:
- Входное напряжение: 8-35В
- Максимальный выходной ток: 2А
- Точность: ±4%
- Рабочая температура: 0…+125°C
- Корпус TO-220
3. LM2575-5.0
Импульсный понижающий стабилизатор:
- Входное напряжение: 7-40В
- Выходной ток: до 1А
- КПД до 77%
- Частота преобразования 52 кГц
- Минимум внешних компонентов
Как выбрать подходящий стабилизатор напряжения 5В
При выборе стабилизатора напряжения 5В следует учитывать несколько важных факторов:
- Диапазон входных напряжений — должен соответствовать напряжению вашего источника питания
- Требуемый выходной ток — выбирайте стабилизатор с запасом по току
- КПД — для энергоэффективных устройств выбирайте импульсные стабилизаторы
- Уровень пульсаций — для чувствительной аналоговой электроники нужен низкий уровень шумов
- Габариты и способ монтажа — учитывайте размеры платы и способ установки
- Наличие защит — от КЗ, перегрева, перегрузки
- Стоимость — более дешевые линейные или дорогие импульсные
Правильный выбор стабилизатора обеспечит надежную и эффективную работу вашего устройства.
Схема включения стабилизатора напряжения 5В
Рассмотрим типовую схему включения линейного стабилизатора напряжения на примере LM7805:
«` +——+ Vin —| 7805 |— Vout (5V) | | +—+—+ | GND «`Основные элементы схемы:
- Входной конденсатор C1 (0.33мкФ) — для фильтрации помех
- Выходной конденсатор C2 (0.1мкФ) — для стабильности работы
- Опциональный диод для защиты от обратных токов
- Радиатор охлаждения при больших токах нагрузки
Такая схема обеспечивает стабильное выходное напряжение 5В при входном напряжении от 7В до 35В.
Применение стабилизаторов напряжения 5В в электронике
Стабилизаторы напряжения 5В находят широкое применение в различных областях электроники:
- Питание микроконтроллеров и микропроцессоров
- USB-устройства и порты
- Питание операционных усилителей и АЦП
- Светодиодное освещение
- Автомобильная электроника
- Зарядные устройства
- Источники питания для аудиотехники
- Измерительные приборы
Благодаря своей универсальности, стабилизаторы 5В стали стандартом в электронике, обеспечивая надежное питание для широкого спектра устройств.
Стабилизатор 5 вольт

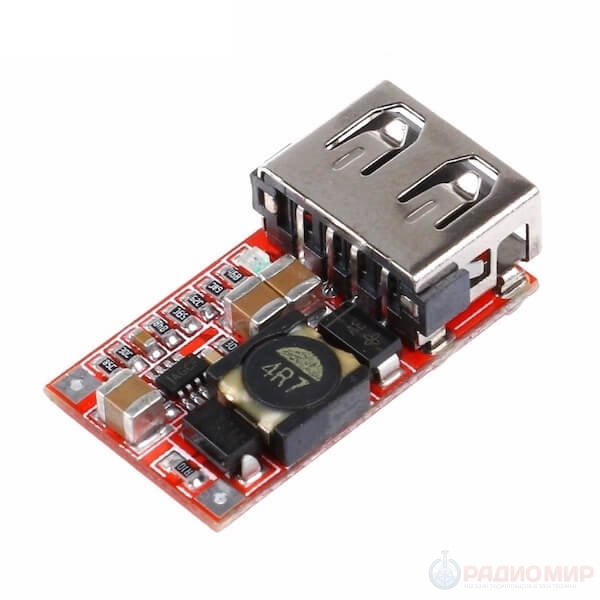

Электронный модуль предназначен для уменьшения изменения выходного напряжения при колебаниях напряжения питающей сети вольт и стабилизации выходного напряжения блока питания на уровне 5 B. Выходное напряжение представленного стабилизатора обладает очень низким уровнем пульсаций. Использование материалов этой статьи дает возможность собрать мощный блок питания с выходным током до 20 ампер. При сборке блока питания, в который входит стабилизатор, можно использовать источник нестабилизированного напряжения из статьи здесь.
