Что такое двигатель постоянного тока для Arduino. Какие бывают типы DC-моторов. Как подключить двигатель к Arduino. Как управлять скоростью и направлением вращения DC-мотора с помощью Arduino. Какие драйверы использовать для подключения мощных двигателей.
Основные типы двигателей постоянного тока для Arduino

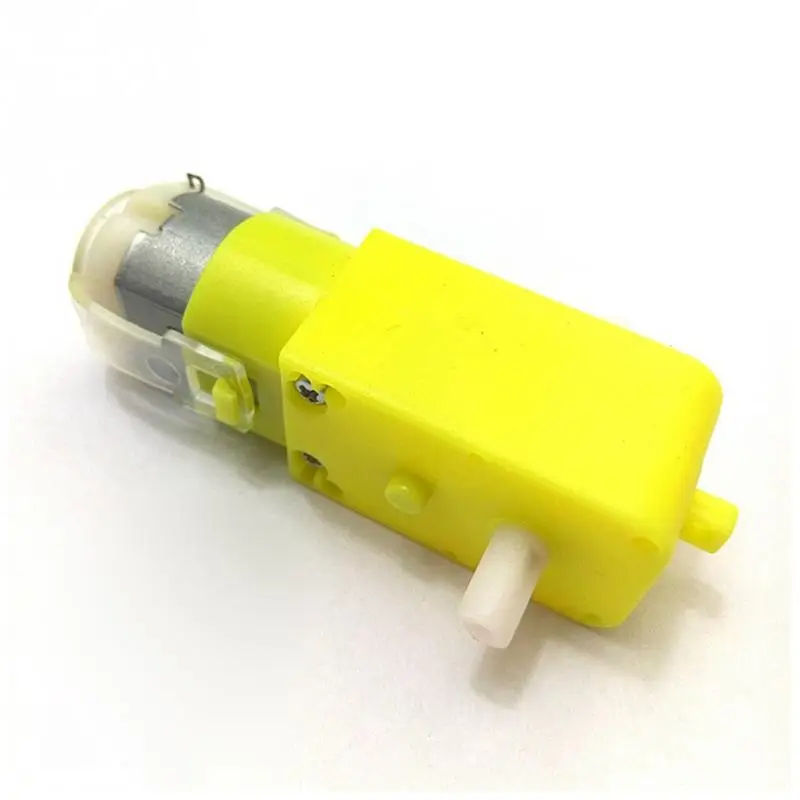

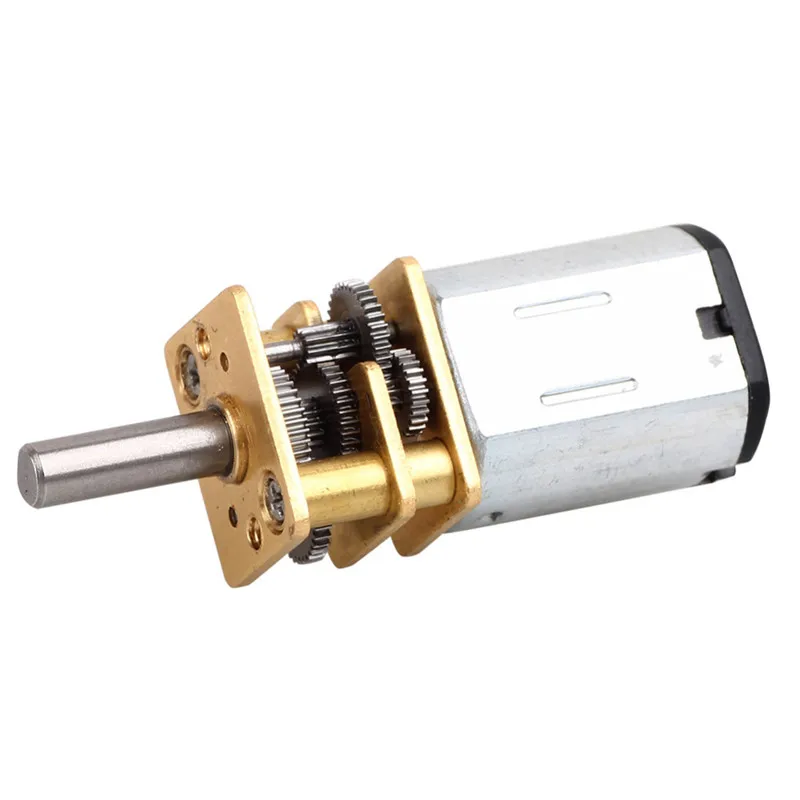

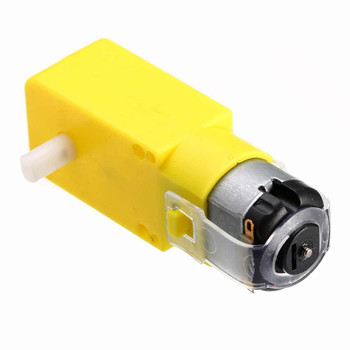

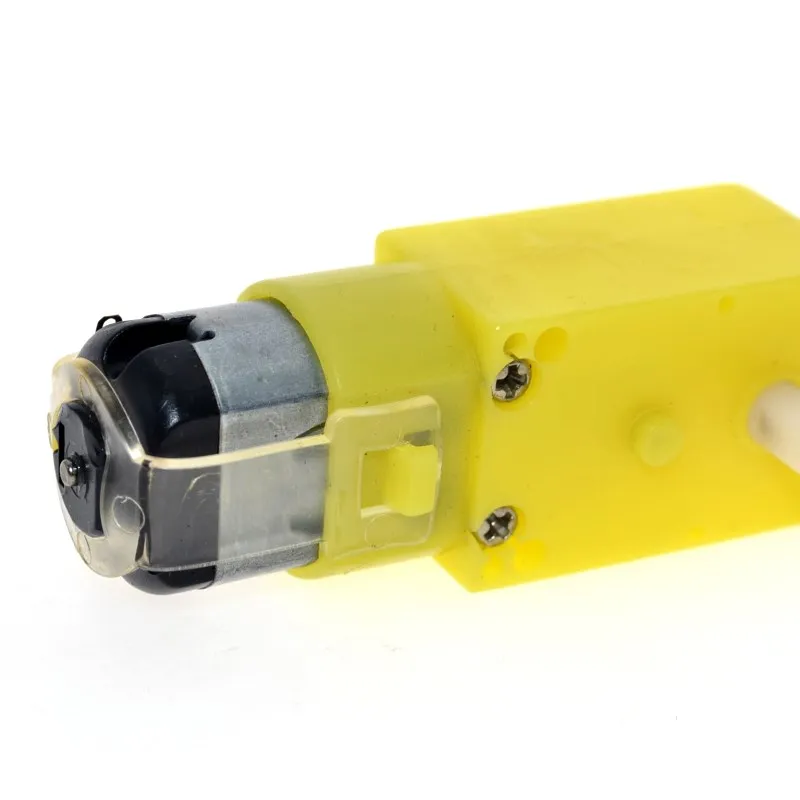

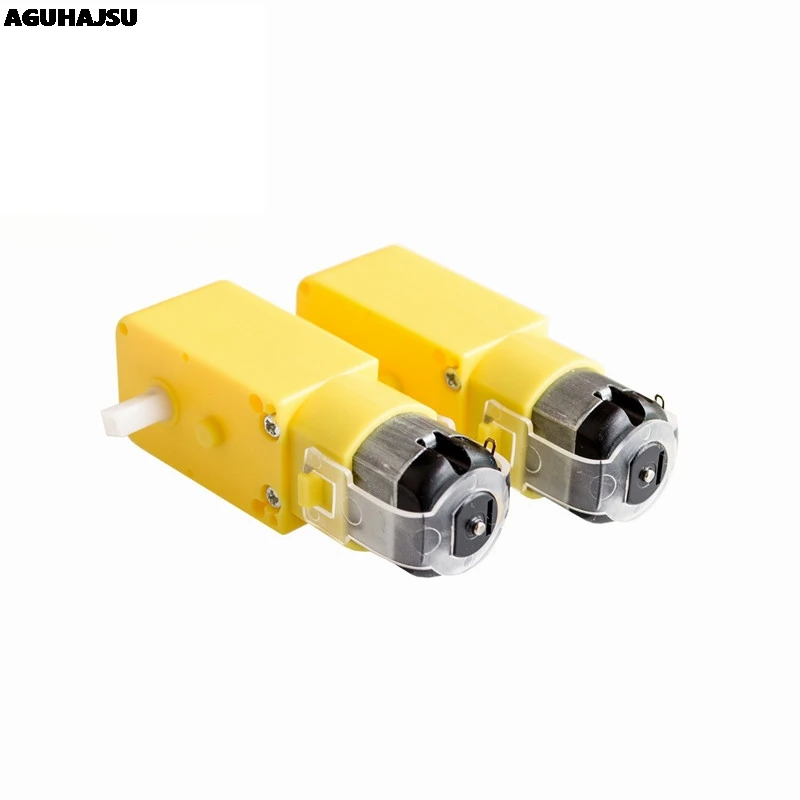

Двигатели постоянного тока (DC-моторы) — одни из самых распространенных электромеханических устройств, используемых в проектах с Arduino. Они позволяют создавать подвижные конструкции, роботов и другие интересные устройства. Рассмотрим основные типы DC-моторов, которые можно подключить к Arduino:
- Коллекторные двигатели — классические DC-моторы с щетками и коллектором. Простые и недорогие, но требуют обслуживания.
- Бесколлекторные двигатели — более эффективные и долговечные, но требуют специальных контроллеров.
- Шаговые двигатели — позволяют точно контролировать положение вала.
- Серводвигатели — имеют встроенную систему позиционирования.
Как подключить двигатель постоянного тока к Arduino
- Через транзисторный ключ — простейший вариант для маломощных моторов.
- С помощью H-моста — позволяет управлять направлением вращения.
- Через специализированный драйвер — обеспечивает защиту и дополнительные функции.
Управление скоростью DC-мотора с помощью Arduino
Для регулировки скорости вращения двигателя постоянного тока используется широтно-импульсная модуляция (ШИМ). Arduino позволяет формировать ШИМ-сигнал с помощью функции analogWrite(). Алгоритм управления скоростью:
- Подключите двигатель через драйвер к ШИМ-пину Arduino.
- Установите режим пина на OUTPUT: pinMode(motorPin, OUTPUT);
- Задайте скорость функцией analogWrite(motorPin, speed), где speed — значение от 0 до 255.
Изменение направления вращения двигателя
Для реверса DC-мотора необходимо изменить полярность подаваемого на него напряжения. Это можно реализовать с помощью H-моста или специального драйвера. Алгоритм управления направлением:
- Подключите двигатель к драйверу с H-мостом.
- Используйте два цифровых выхода Arduino для управления направлением.
- Устанавливая высокий уровень на одном выходе и низкий на другом, задавайте нужное направление.
Популярные драйверы двигателей для Arduino
Для подключения мощных DC-моторов рекомендуется использовать специализированные драйверы. Они обеспечивают защиту Arduino и расширенное управление двигателями. Популярные модели драйверов:
- L298N — универсальный драйвер для управления двумя DC-моторами.

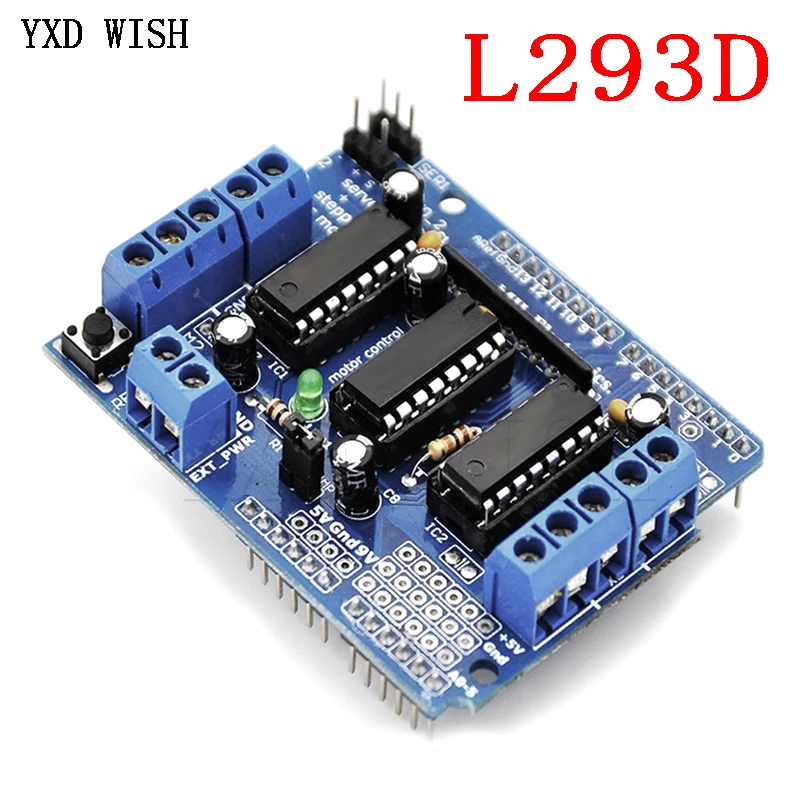

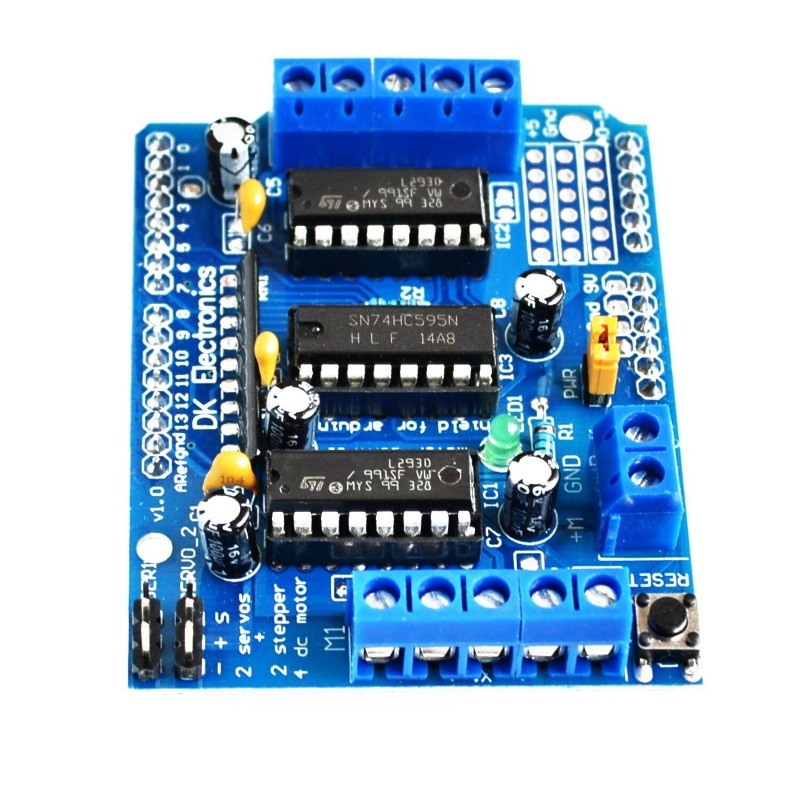

- L293D — компактный драйвер с возможностью ШИМ-управления.
- DRV8833 — низковольтный драйвер с защитой от перегрузки.
- TB6612FNG — драйвер с низким энергопотреблением для портативных устройств.
Программирование DC-мотора на Arduino
Рассмотрим пример программы для управления скоростью и направлением вращения двигателя постоянного тока с помощью Arduino:
«`cpp const int motorPin = 3; // ШИМ-пин для управления скоростью const int dirPin1 = 4; // Пин управления направлением 1 const int dirPin2 = 5; // Пин управления направлением 2 void setup() { pinMode(motorPin, OUTPUT); pinMode(dirPin1, OUTPUT); pinMode(dirPin2, OUTPUT); } void loop() { // Вращение вперед digitalWrite(dirPin1, HIGH); digitalWrite(dirPin2, LOW); // Плавное увеличение скорости for (int speed = 0; speed <= 255; speed++) { analogWrite(motorPin, speed); delay(20); } delay(1000); // Плавное уменьшение скорости for (int speed = 255; speed >= 0; speed—) { analogWrite(motorPin, speed); delay(20); } delay(1000); // Вращение назад digitalWrite(dirPin1, LOW); digitalWrite(dirPin2, HIGH); // Установка средней скорости analogWrite(motorPin, 128); delay(2000); // Остановка двигателя analogWrite(motorPin, 0); delay(1000); } «` Этот код демонстрирует основные приемы управления DC-мотором: изменение скорости с помощью ШИМ и переключение направления вращения. Вы можете модифицировать его под свои задачи, добавляя новые функции или изменяя параметры управления.
Применение DC-моторов в проектах Arduino
Двигатели постоянного тока широко используются в различных проектах на базе Arduino. Вот несколько популярных примеров применения:
- Робототехника — создание подвижных роботов и манипуляторов.
- Умный дом — автоматизация штор, жалюзи, дверей.
- Моделизм — управление моделями машин, кораблей, самолетов.
- Автоматизация — создание конвейеров, сортировщиков, подающих механизмов.
Особенности выбора DC-мотора для проекта Arduino
При выборе двигателя постоянного тока для вашего проекта на Arduino следует учитывать несколько ключевых параметров:
- Напряжение питания — должно соответствовать вашему источнику питания.
- Потребляемый ток — не должен превышать возможности вашего драйвера.
- Крутящий момент — должен быть достаточным для вашей задачи.
- Скорость вращения — выбирается исходя из требований проекта.
- Размер и вес — важны для компактных и мобильных устройств.
Правильный выбор двигателя обеспечит эффективную работу вашего устройства и поможет избежать проблем с перегрузкой или недостаточной мощностью.
Защита Arduino и DC-мотора при совместной работе
При использовании двигателей постоянного тока с Arduino важно обеспечить защиту как самого микроконтроллера, так и мотора. Рассмотрим основные меры безопасности:
- Используйте отдельный источник питания для двигателя, не подключайте его напрямую к Arduino.
- Применяйте защитные диоды для предотвращения обратных токов при остановке двигателя.
- Используйте конденсаторы для сглаживания пульсаций напряжения питания.
- Обеспечьте хорошее заземление для уменьшения электромагнитных помех.
- При работе с высокими токами используйте радиаторы для охлаждения драйверов.
Соблюдение этих мер поможет продлить срок службы вашего оборудования и обеспечит стабильную работу проекта.
Проекты с использованием шавого двигателя
На главную
Обзор программ
Обзор плат
Проекты на базе:
Arduino Nano
Arduino Uno
Arduino Pro Micro
Arduino Mega
Digispark
Проекты с использованием:
Потенциометр
Джойстик
Кнопка
Реле
RGB
Дисплей
SD карта
Электрон.
ключ
Энкодер
Сдвиг. регистор
Д. температуры
Д. влажности
Д. растояния
Д. газа
Батарея
Средства связи:
Bluetooth
Android
GSM
USB
I2C (TWI)
SPI ICSP
UART
One Wire
Парал.
интерфейс
Двигатели:
Шаговый мотор
Постоянного тока
Servo
Еще:
О нас
Oбъявление
Обратная связь
YouTube канал
Проекты с использованием шавого двигателя
Регулятор скорости вращения для униполярного шагового двигателя на базе Arduino UNO
Пошаговая инструкция о том как своими руками собрать регулятор скорости вращения для униполярного шагового двигателя.
А именно о том как собрать электронную часть, как загрузить прошивку в управляющий микроконтроллер, как запустить все в работу и что для всего этого понадобится…
Открыть полностью
Регулятор скорости вращения для биполярного шагового двигателя на базе Arduino Nano
Самодельный димер на базе платы Arduino Nano и драйвера DRV8825
Два варианта управления биполярным шаговым двигателем, с кнопками для пуска и смены направления вращения.
Открыть полностью

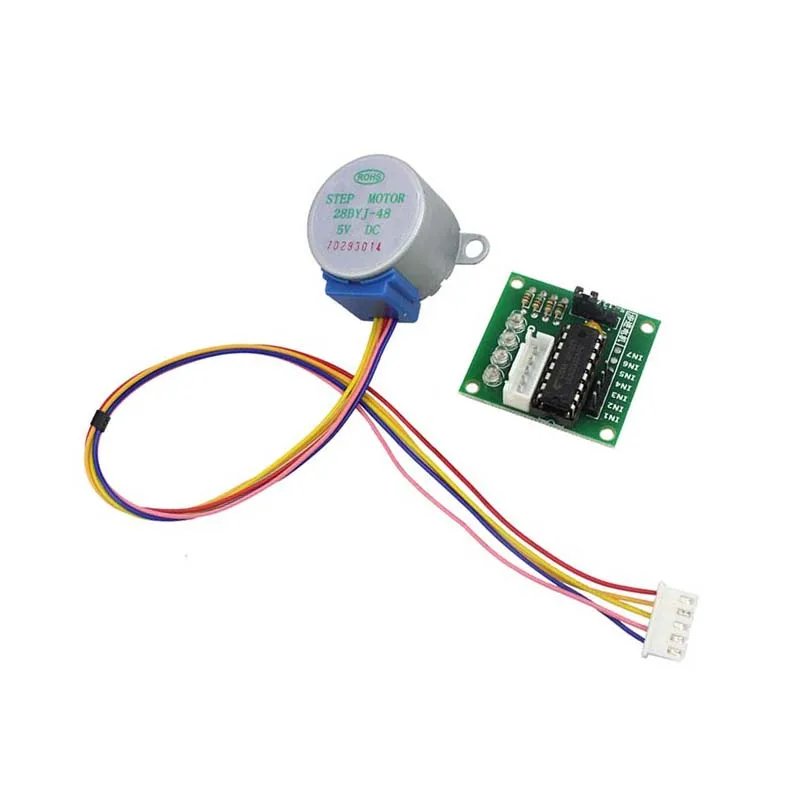

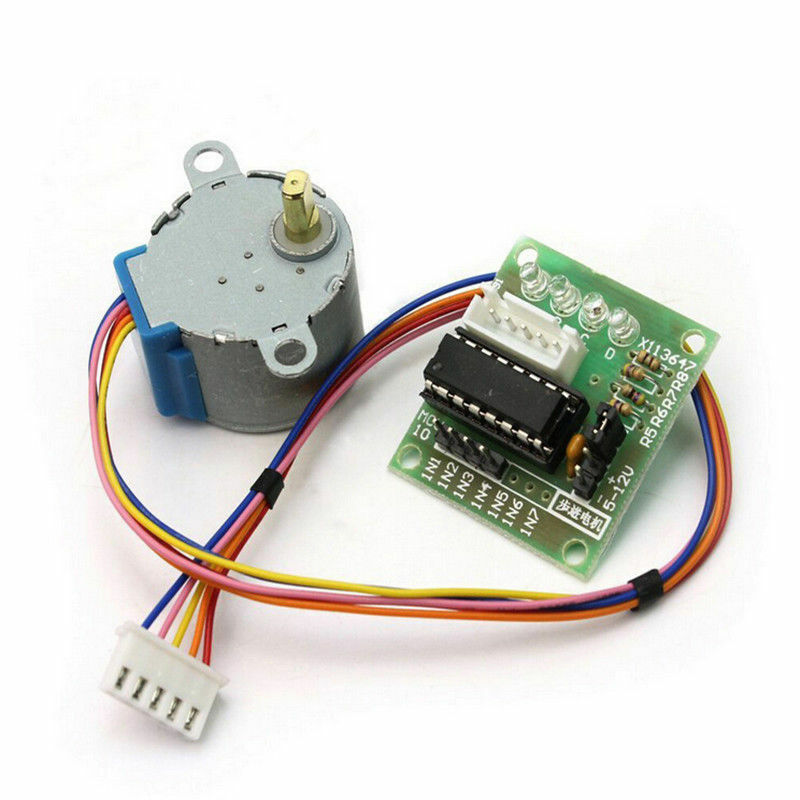

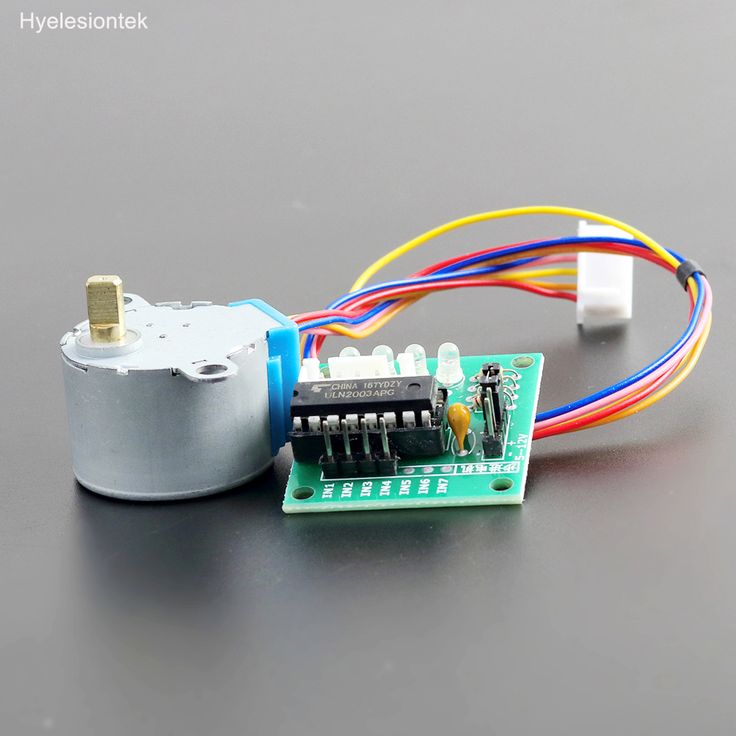

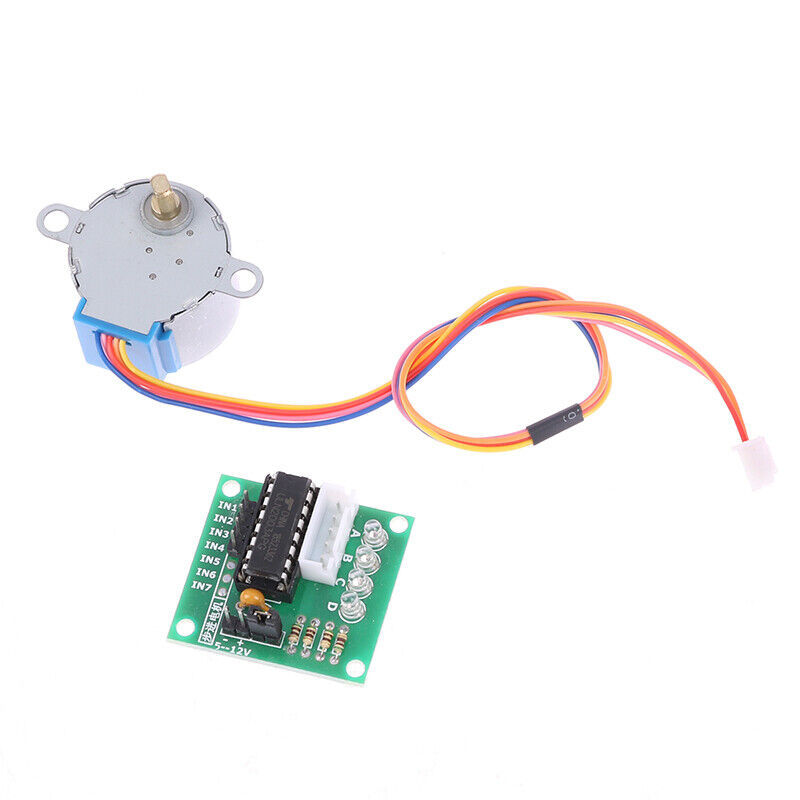

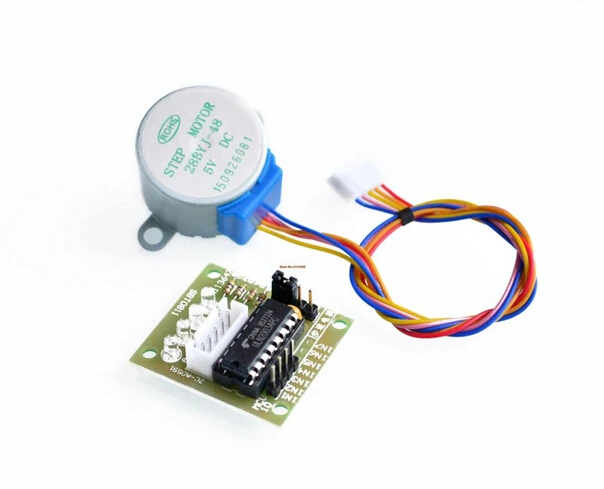

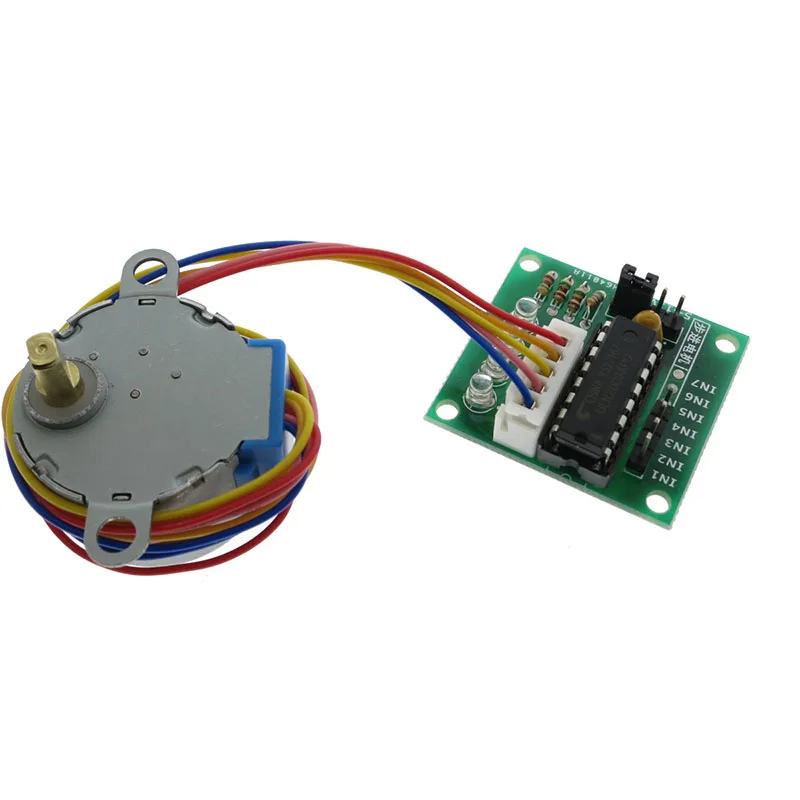

Привод для жалюзи на базе Arduino UNO и шаговых двигателях 28BYJ-48 5V
Как собрать привод для жалюзи, на базе Arduino UNO и двух шаговых двигателях 28BYJ-48 5V.
К данной статье прилагаются два готовых скетча…
Открыть полностью

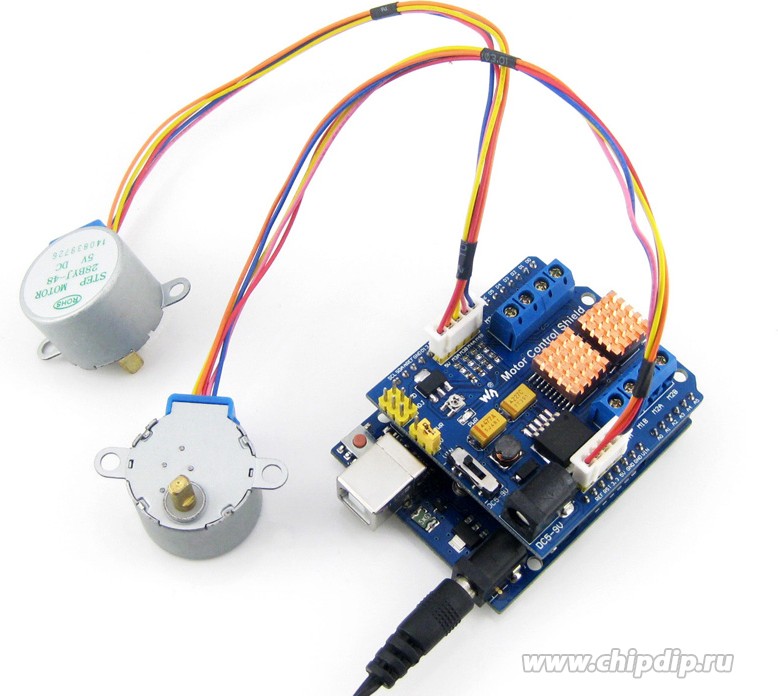

Управление двумя шаговыми двигателями с помощью джойстика на базе Arduino UNO.
