конструкция, настройки и принцип действия, виды механических регуляторов температуры для радиаторов отопления
Механический термостат стал у потребителей популярным прибором, который «гарантирует» тепло в доме зимой и экономию в кошельке на отоплении. На самом деле, все не так просто. Хотя принцип работы термостатов одинаковый, они отличаются по способу настроек, количеству функций, схеме установки, сфере применения и цене.
Терморегулятор механический среди всего модельного ряда считается не только самым дешевым, но и простым в управлении, хотя все функции в нем настраиваются вручную.
Как работает механический термостат
Дешевое тепло – это совсем не утопия, так как на сегодняшний день существуют специальные приборы, которые способны взять под контроль его распределение и экономию энергоресурсов. На рынке представлены модели от самых примитивных ручных конструкций до сложных программаторов со встроенным Wi-Fi и дистанционным управлением.
Механический регулятор температуры – это автоматический прибор для радиаторов отопления, работа которого заключается в отслеживании нагрева воздуха в помещении.
В составе устройства:
- Сильфон, или как его еще называют, термоэлемент. Он имеет форму цилиндра с гофрированными внутренними стенками, которые позволяют ему растягиваться на определенную длину.
- Клапан, который фиксирует подачу и отключение циркуляции теплоносителя.
- Специальная жидкостная или газообразная среда, реагирующая на температурные колебания воздуха.
- Функция передающего штока в том, чтобы «дотянуться» до клапана и закрыть его или, наоборот, освободить в зависимости от степени нагрева помещения.
- Шкала с делениями позволяет настроить ручной терморегулятор на необходимый температурный режим.
Принцип действия прибора прост:
- Когда воздух в комнате нагревается до необходимого уровня, рабочая среда в сильфоне под воздействием тепла расширяется, что заставляет цилиндр распрямляться. Шток, соединенный с сильфоном устремляется вперед и давит на клапан, плотно прижимая его к пропускному отверстию.
При этом подача теплоносителя в радиатор прекращается. - После того, как оставшийся в батарее отопления носитель остыл, жидкость или газ в термоэлементе сжимается, вызывая сокращение его стенок, что приводит к открытию клапана. Горячий теплоноситель поступает в систему, и процесс начинается сначала.
При этом подача теплоносителя в радиатор прекращается.Если первые ручные термостаты имели ограниченный срок действия и сильно зависели от типа теплосети, то механический регулятор температуры для радиатора отопления нового поколения рассчитан на миллион операций по закрыванию и открыванию клапана, что в среднем составляет 50-70 лет работы. Кроме того, этот недорогой прибор легко не только настраивать при помощи шкалы, но и монтировать в отопительную систему.
Достаточно выкрутить радиаторную пробку и на ее месте закрепить механический термостат, но делать это нужно с учетом вида теплосети. Так в однотрубных системах без байпаса установка терморегулятора не рекомендуется, так как теплоносителю необходима свободная циркуляция по отопительному контуру в тот момент, когда клапан перекрыл ему доступ в радиатор.
При монтировании термостата нужно следить, чтобы он был вкручен горизонтально. Как правило, на корпусе прибора стрелками показано движение теплоносителя.
Во многом качество работы механического терморегулятора зависит от таких факторов, как:
- Циркуляция теплых потоков воздуха в комнате.
- Направленность солнечных лучей.
- Температура воздуха на улице.
- Дополнительные источники тепла или холода.
В отличие от своих более «продвинутых» электронных собратьев, механический терморегулятор для батарей отопления реагирует не так быстро на изменения температуры воздуха за окном, но вполне эффективно справляется с возложенной на него задачей поддержания определенного микроклимата в помещении.
Плюсы ручного терморегулятора
Хотя некоторые потребители считают эти устройства примитивными, они обладают рядом весьма привлекательных и полезных свойств:
- Ручные термостаты небольшого размера и потому практически не привлекают внимания.
- На приборах с индикаторным экраном легко устанавливать нужные температурные параметры.
- Их установка занимает всего несколько минут, а эксплуатация не требует каких-либо дополнительных профилактических работ или технического обслуживания.
- Даже такое простое устройство с минимальным количеством функций способно создать комфортные условия для жизни, минимизируя затраты на отоплении.
- Температурный диапазон от +5°C до +27°C позволяет ставить термостат на минимум, когда жильцы уезжают или фиксировать на средних параметрах, когда их нет целый день дома.
- Механический терморегулятор создает равномерную подачу и обеспечивает одинаковый нагрев всех радиаторов в контурной отопительной цепи.
Эти устройства можно использовать, как в работающей отопительной системе со старыми или новыми батареями, так и вносить в план при установке автономного обогрева.

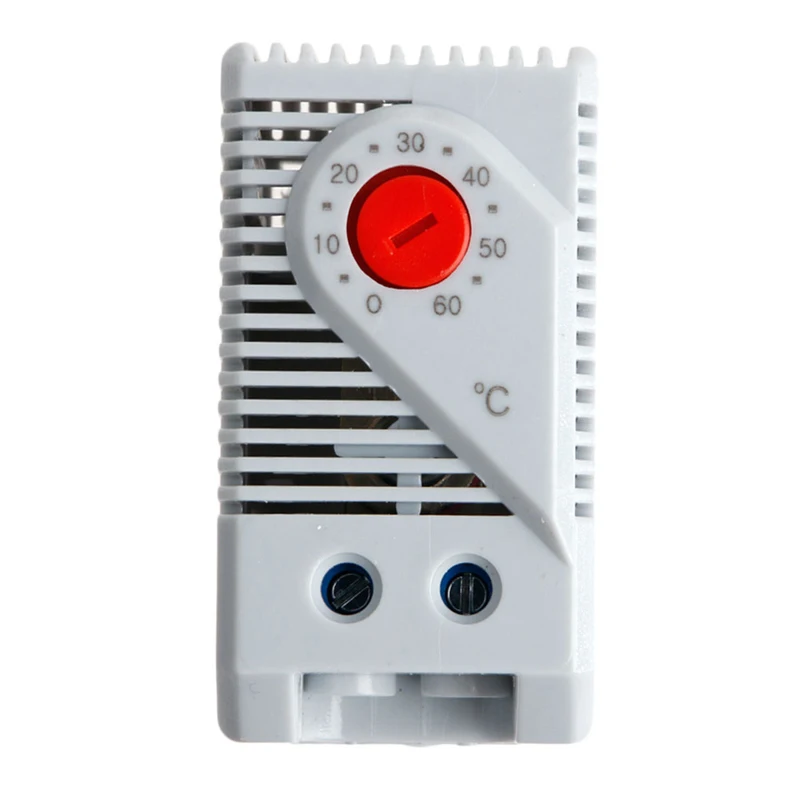

Биметаллический термостат
Сегодня на рынке встречаются терморегуляторы не только с разными типами настроек, но и внутренним содержимым.
Так самым дешевым среди аналогов является терморегулятор биметаллический, в основе которого находится не сильфон, наполненный газообразной или жидкостной средой, а специальная пластина из биметалла.
У него всего две функции – включение и выключение, что, как известно, не гарантирует точности настроек. Принцип работы биметаллического регулятора заключается в том, что встроенная пластина реагирует на температуру и при ее повышении изгибается, размыкая электрическую цепь. Обратный процесс происходит при ее остывании, она выпрямляется, и цепь снова замкнута.
Хотя этот тип устройства и пользуется спросом благодаря своей неприхотливости и дешевизне, стоит учитывать, что его настройки неточны на несколько градусов. Это может привести к тому, что показатели термодатчика будут указывать заданные параметры, а воздух в помещении на самом деле будет прохладным.
Еще одним фактором, несвойственным другим механическим терморегуляторов, являются щелчки, которые производит пластина при выпрямлении.

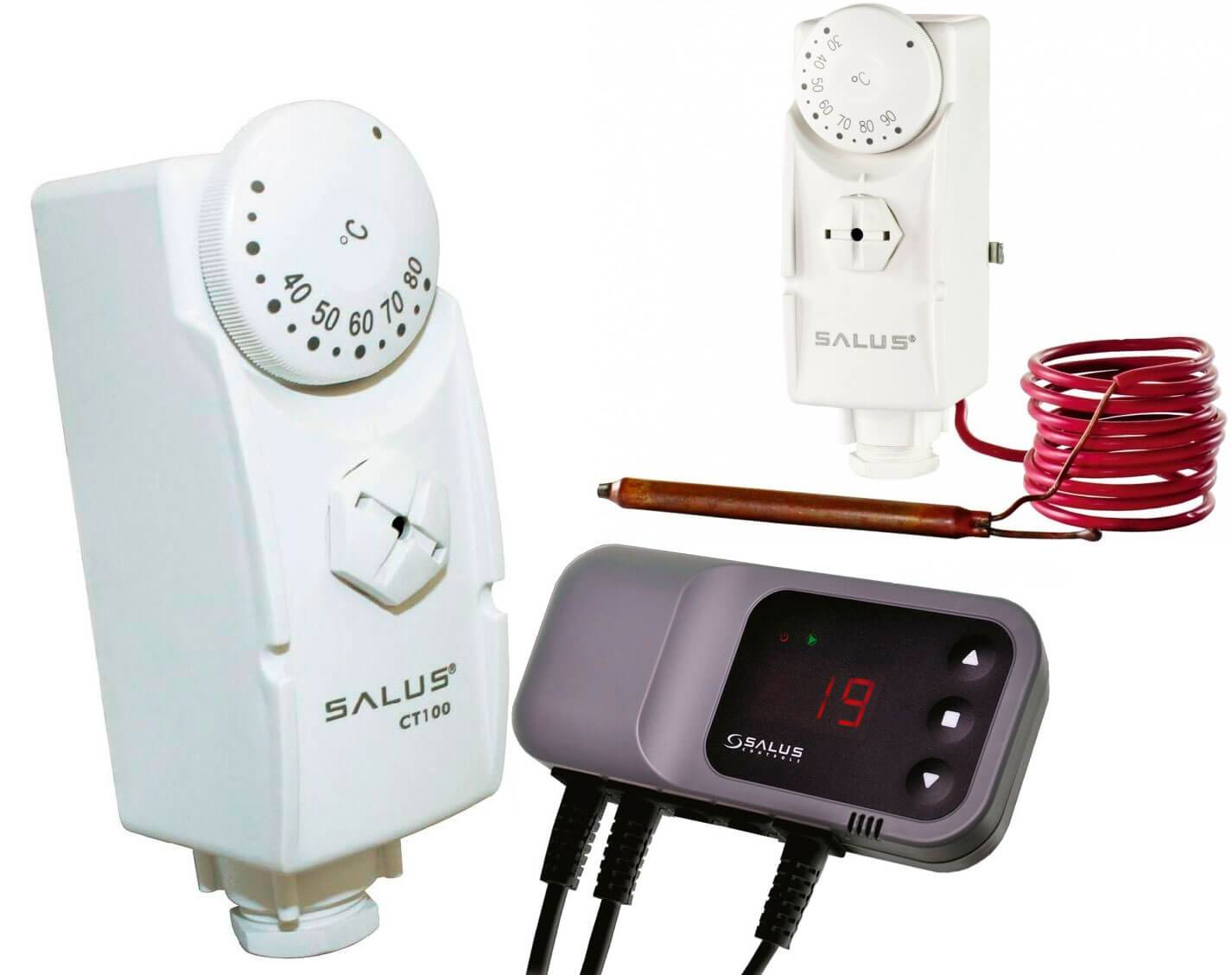

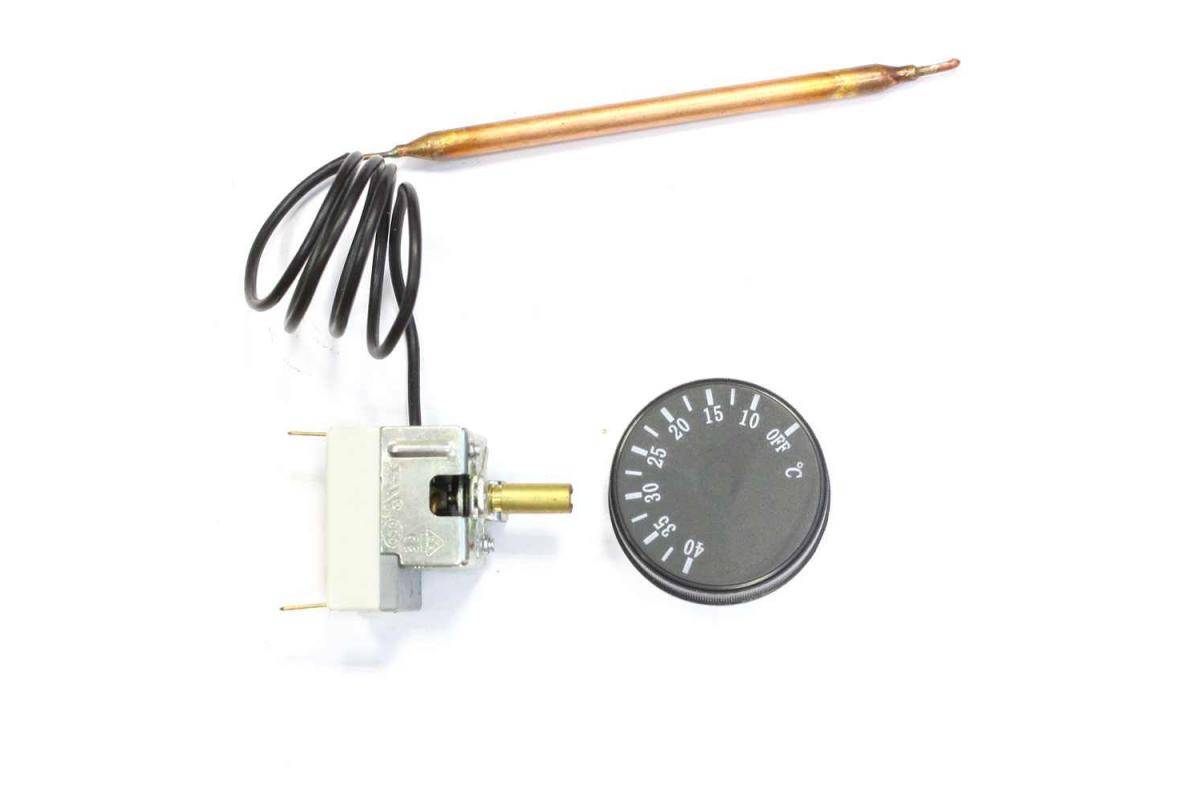

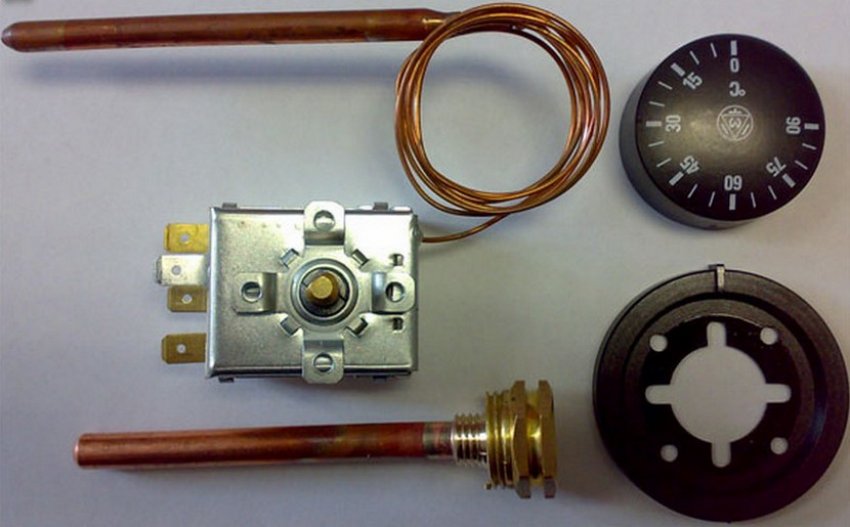

Устройство с выносным датчиком
Сегодня производители термостатов подстраиваются под запросы и предпочтения потребителей. Если еще 20 лет назад выбор ограничивался механическими устройствами с ручным управлением или с примитивным дисплеем, то в наши дни – это по-настоящему сложные и «умные» аппараты, которые отслеживают любые изменения в нагреве воздуха.
Для батарей отопления, «спрятанных» от глаз шторами или экранами можно купить механический термостат с выносным датчиком. Он так же будет не заменим в помещениях с повышенной влажностью, например, кухне или ванной.
В устройствах данного типа рабочая часть монтируется непосредственно в батарею, тогда как датчик можно расположить в нескольких метрах от него. Это откроет доступ к настройкам, что было бы сложно делать, будь они укрыты декоративным коробом вместе с батареей. Кроме этого, если в обычных механических термостатах все данные по изменению в окружающей среде поступают напрямую в термоголовку, то в случае с выносным датчиком он становится передатчиком, который фиксирует понижение или повышение температуры и отправляет соответствующий сигнал на рабочую часть с сильфоном.

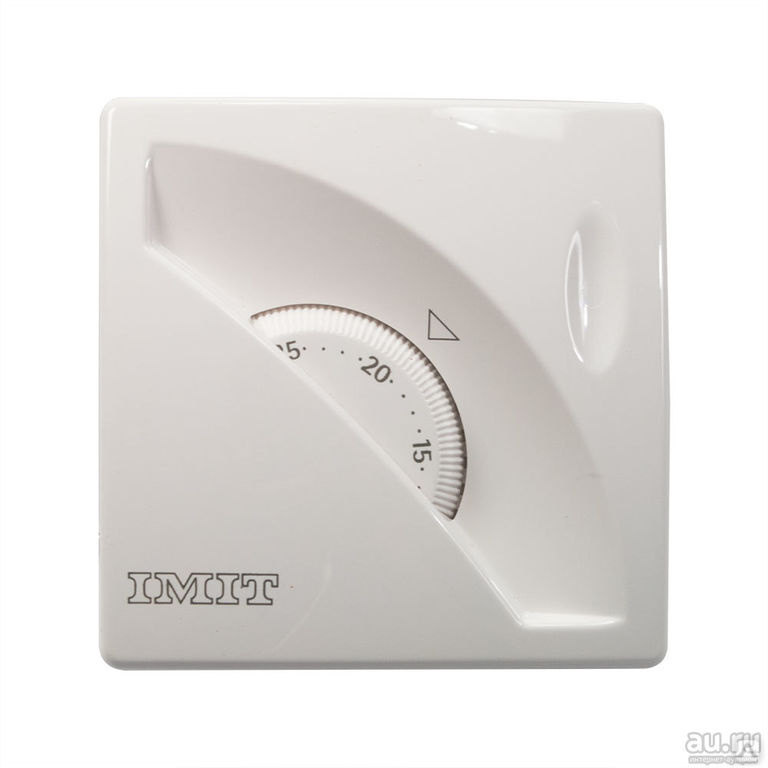

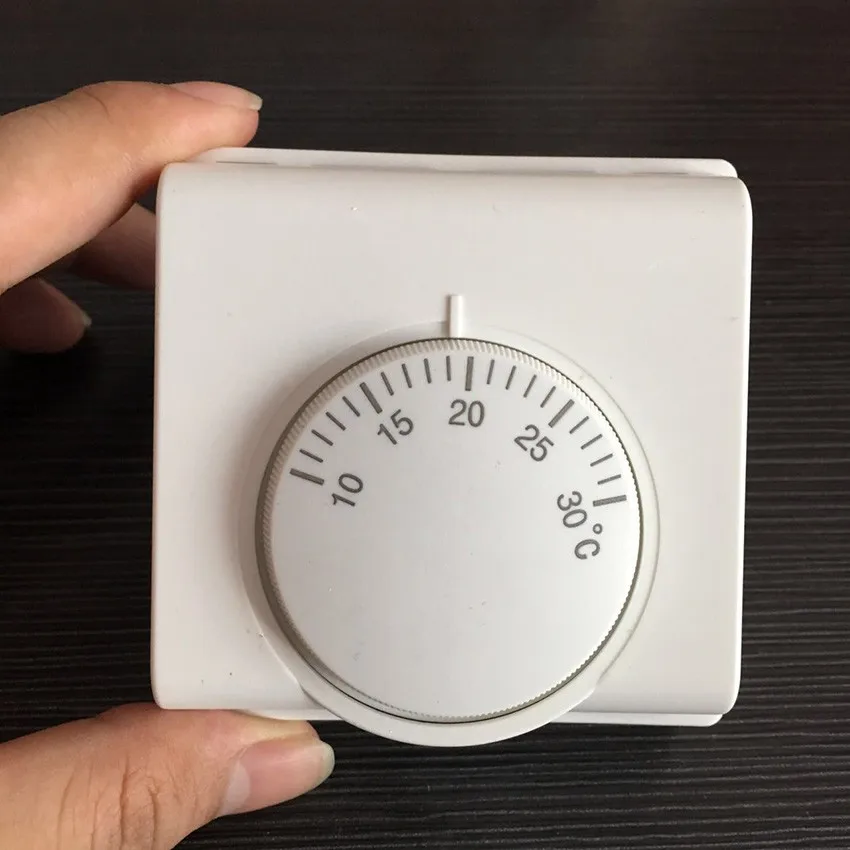

Если устанавливается накладной механический термостат, то он крепится непосредственно на стену. Подобные устройства необходимы для регулировки нагрева воздуха при работающей системе «теплый пол» или любых электро или инфракрасных обогревателей, для котлов отопления.
Заключение
Как показала практика применения термостатов в быту, они подходят не только для отопительных котлов и радиаторов, но и весьма полезны, если источником тепла являются электрообогреватели. Как правило, это масляные, инфракрасные и конвекционные устройства, работающие от электросети. Механический термостат для настенного электрообогревателя способен превратить его в автономную систему отопления.
Какой бы ни была сфера применения ручного терморегулятора, он позволяет поддерживать в помещении нужную температуру и экономит как топливо, так и электроэнергию, и при этом доступен по цене. Это главные параметры, на которые ориентируется современный потребитель, хотя простота установки и использования так же играют немалую роль.
Сравнение цифровых и механических терморегуляторов для теплого пола
В соответствии с пожеланиями пользователей к тепловому комфорту и потребительскими функциями мы производим несколько типов регуляторов terneo для теплого пола. По способу управления их делят на терморегуляторы цифровые и механические.

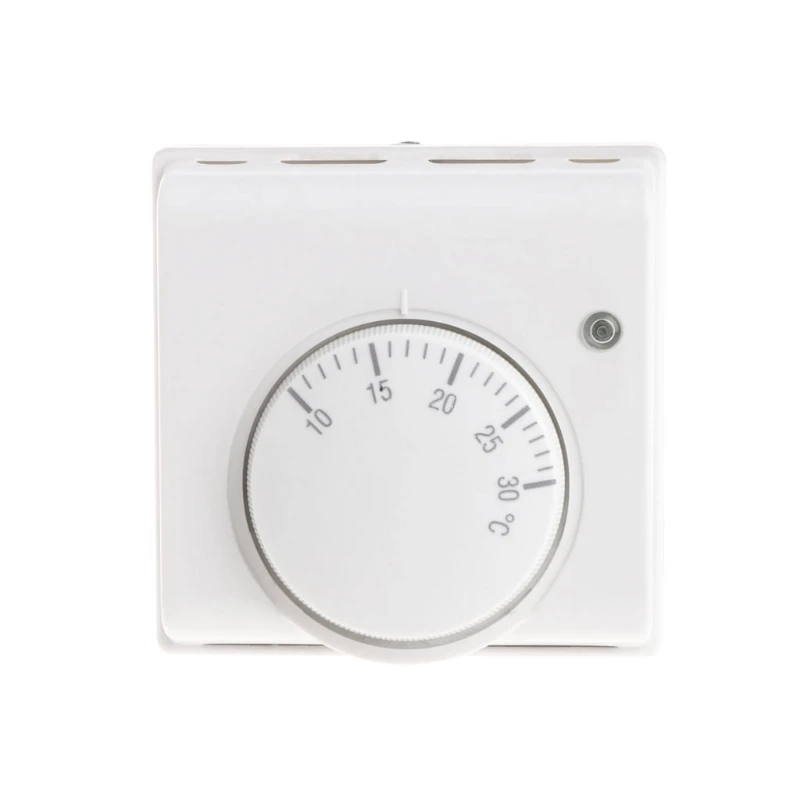

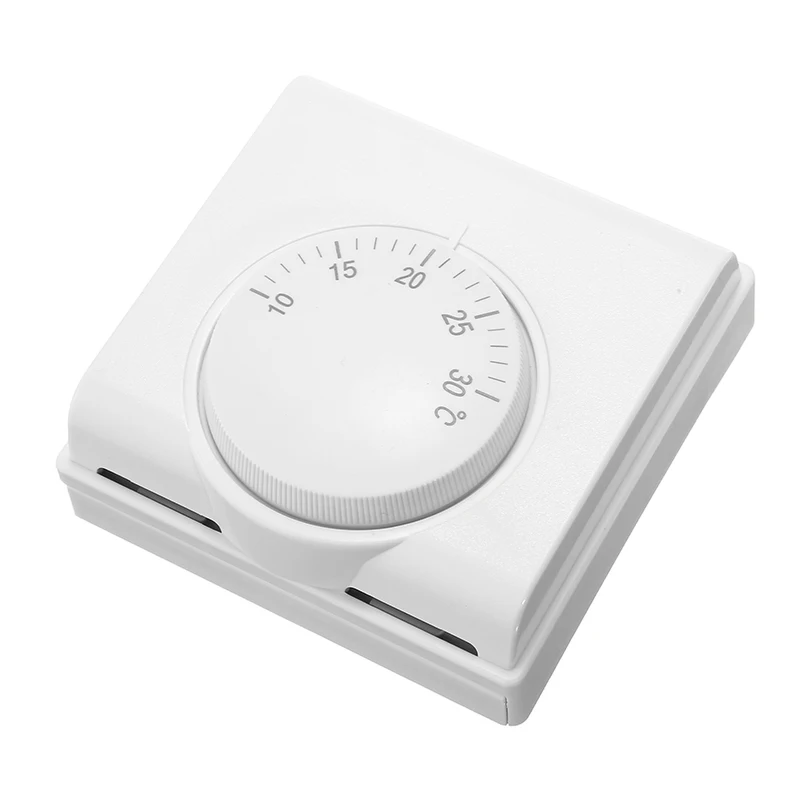

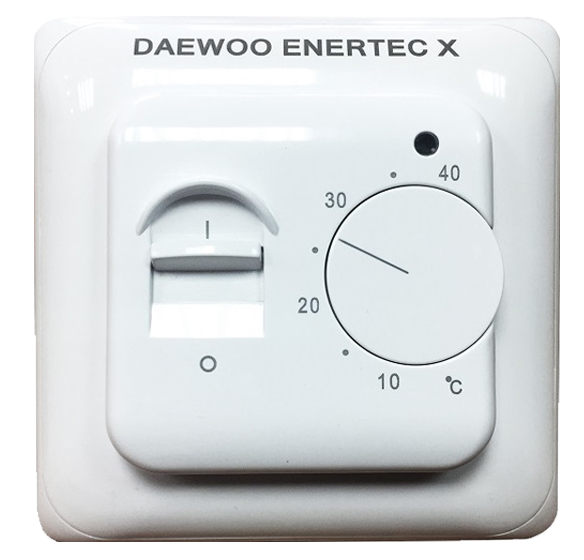

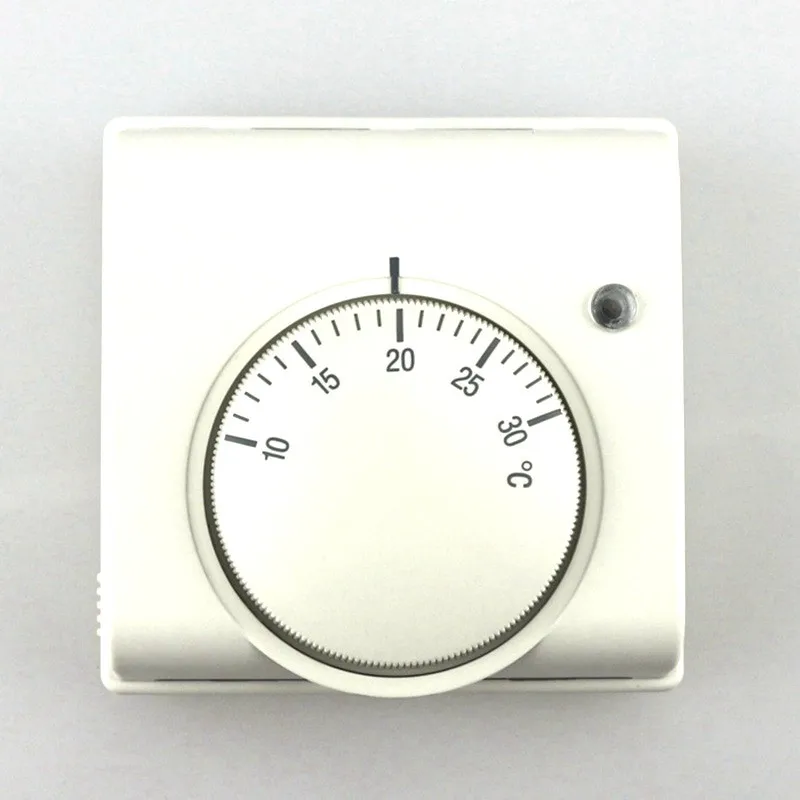

Механический терморегулятор еще называют аналоговым. Управляют таким терморегулятором при помощи вращающегося колесика с температурной шкалой. О включении теплого пола или достижении им заданной температуры свидетельствует разный цвет свечения светодиодного индикатора. Все механические терморегуляторы бренда terneo имеют выключатель. Он может быть совмещен с вращающимся колесом, в таком случае при выключении регулятора все настройки сбрасываются. Если у терморегулятора есть отдельная кнопка, то ей можно дезактивировать прибор без применения колесика, т. е. не изменяя его настроек по температуре.
Механические терморегуляторы terneo моделей mex, rtp и a для теплого пола отличаются от цифровых:
- Простой конструктивной схемой и несложной настройкой работы.
- Более доступной стоимостью.
- Сокращенными функциональными возможностями.
- Меньшей точностью поддержания температуры и экономией электроэнергии (до 30 %) соответственно.
- Отсутствием визуализации текущего значения температуры.
В свою очередь, цифровые регуляторы температуры бывают с возможностью программирования режимов работы (ax, sx, pro и sen) и без нее (st, s, b и k2). Настройка программ или меню цифровых терморегуляторов осуществляются с помощью обычных (ax, st, pro, b и k2) либо сенсорных (sx, sen и s) кнопок. Важнейшим отличием терморегуляторов—программаторов terneo ax и sx от pro, sen является то, что помимо кнопок, их можно запрограммировать дистанционно при помощи сети Wi-Fi.
Основными преимуществами цифровых терморегуляторов (в сравнении с механическими) при практически одинаковых функциональных возможностях являются:
- Отличная информативность (индикация заданной температуры и рабочего состояния) за счет наличия цифрового экрана.
- Более высокая точность регулировки температуры (включая изменяемый гистерезис 0,5 – 10 ºС) и экономичность потребления электроэнергии (до 50 – 75 %).
- Наличие блокировки клавиш (для защиты от несанкционированных попыток смены настроек) и обнаружения открытого для вентиляции окна или двери (с активацией 30-и минутной паузы в работе теплого пола).
- Современный дизайн устройств.
Дополнительно для программаторов ax, sx, pro с целью снижения собственного энергопотребления и повышения уровня удобства пользователь может выбрать одну (из 10 возможных) степеней яркости свечения экрана. А для модели pro – доступно меню прибора на одном из 4-х языков.
Все программируемые терморегуляторы позволяют пользователю единожды настроить график работы теплого пола на неделю вперед. Причем после этого алгоритм будет еженедельно повторяться. Можно задать от 3-х (для pro, sen) до шестнадцати (Wi-Fi программируемые модели ax, sx) в сутки периодов комфортной температуры в помещении.
Для программируемых терморегуляторов, управляющих теплыми полами, доступен один из трех возможных режимов работы – «Таймер», «Ручной» или «Отъезд». Статистика энергопотребления теплого пола (посуточно, за 7 дней, помесячно либо за все время эксплуатации) сохраняется в памяти терморегулятора (pro и sen) либо в рамках учетной записи пользователя (ax, sx), созданной в интернете.
Полезный функционал доступен в цифровом терморегуляторе terneo s. Здесь есть активация таймера задержки времени включения теплых полов на период от 30 минут до 99 часов. У этой модели имеется счетчик времени работы теплого пола, показания которого сохранены в энергонезависимой памяти. Это дает возможность потребителю производить мониторинг количества потребленной электроэнергии и корректировать его, а также оптимизировать свои затраты на нее.
Из-за примененных в ходе разработки и производства цифровых и программируемых терморегуляторов инновационных технических решений и сложной схемотехники они ощутимо дороже своих механических аналогов.
