Двигатель дп 03. Двигатель ДП-03 для авиамоделей: характеристики и применение

Вот руководство пользователя, которое было отсканировано, а затем распознано для возможности поиска текст (было много работы). Обратите внимание, что во многих местах есть ссылки на чертеж двигателя, но в моем мануале чертежа не было.

##БЕЗОПАСНОСТЬ ПРЕЖДЕ ВСЕГО!

Оператор принимает на себя все риски, связанные с эксплуатацией этой модели, двигателя и всего, что с ним связано. вспомогательное оборудование. Ни при каких обстоятельствах покупатель не имеет права на последующую или случайных повреждений. С зарядным устройством следует обращаться осторожно, использовать только в соответствии со следующими мерами предосторожности и письменными инструкциями. Будьте предельно осторожны держаться подальше от пропеллера на всех плитках. Соображения безопасности должны стоять на первом месте при все плитки. См. «МЕРЫ ПРЕДОСТОРОЖНОСТИ», перечисленные ниже и на странице 1.

##МЕРЫ ПРЕДОСТОРОЖНОСТИ:

1. Картриджи с CO2 (не входят в комплект поставки) представляют собой устройство высокого давления, с которым необходимо обращаться с осторожностью.

2. В то время как наше зарядное устройство новой конструкции (верхняя часть из обработанного алюминия зарядное устройство от старого устройства, которое было склонно к утечке газа CO2) — отличная вещь оборудования, его необходимо содержать в чистоте и использовать с осторожностью.

3. В конце каждого сеанса полета сбрасывайте давление в баллончике с СО2 и в воздушном баллоне. (устанавливается на модели) Баллон CO2 согласно Руководству по обслуживанию DP-03. Не храните зарядное устройство с CO2 установленный картридж не хранит модель с заряженным бортовым баком.

4. Всегда осторожно обращайтесь с зарядным устройством. Никогда не смотрите в выходное отверстие зарядного устройства. Делать не направляйте зарядное устройство на себя или других людей. Из-за высокого давления картриджа CO2, С зарядным устройством нужно обращаться и обращаться с осторожностью на всех плитках.

5. Имейте в виду, что двигатель может одинаково хорошо работать в любом направлении. Всегда запускайте двигатель рывком гребного винта и следите за правильным вращением. перед запуском модели.

6. Перед запуском двигателя убедитесь, что он надежно закреплен на модели и пропеллере. надежно закреплен на валу двигателя.

7. Не допускайте попадания пальцев или других частей тела в область вокруг пропеллер.

8. Не используйте двигатель, если он не закреплен надежно на модели или испытательном стенде.

9. Не используйте поврежденный винт. Никогда не используйте металлический пропеллер.

10. Не вынимайте картридж CO2 из зарядного устройства до тех пор, пока весь оставшийся газ не будет освобожден от картриджа. Выполните эту операцию в соответствии с разделом 6 и рис. 6.

11. Не храните зарядное устройство с установленным картриджем CO2. Всегда сбрасывайте давление в соответствии с инструкциями на стр. 6 данного Руководства по обслуживанию, а затем извлеките картридж из зарядное устройство.

12. Будьте осторожны, чтобы ваши руки или какая-либо часть тела не попали в газопровод. охлаждение от баллонного газа CO2 может быть до минус 95 градусов по Фаренгейту.

13. По завершении работы двигателя всегда удаляйте оставшийся газ в системе, переворачивая винт до тех пор, пока он не начнет вращаться свободно и без выброса газов.

##1. ВАЖНЫЕ ПРИМЕЧАНИЯ:

1. Поставляемый двигатель CO2 настроен на заводе. Хотя подавляющее большинство настроено правильно, немногие могут нуждаться в корректировке. Пожалуйста, обратитесь к Разделу **5 и Разделу **7 данной Услуги. Руководство по эксплуатации двигателя и советы по увеличению времени полета с помощью настроек, влияющих на выходную мощность и время работы двигателя.

2. Картриджи CO2 можно приобрести у дилера хобби. Патроны для пневматического оружия и др. слишком длинные и не могут быть использованы.

3. Графические инструкции, прилагаемые к двигателю, достаточны для успешного операция. Тем не менее, эти инструкции на английском языке предназначены для облегчения и приятной эксплуатации вашего нового мотора.

4. Мотор «Junior 451» предназначен для использования моделистами от двенадцати лет и старше. Лицам младше 12 лет рекомендуется обращаться за помощью к взрослым.

5. Этот двигатель также может быть установлен на летающие модели самолетов с максимальным общим вес 130 грамм/4,5 унции и нагрузка на крыло не более 5 унций на квадрат фут. Пожалуйста, обратитесь к стр. 8 за рекомендуемыми моделями из бальзы.

6. Мотор «Юниор 451» — высокоточное устройство, с которым всегда нужно обращаться с осторожностью и в соответствии с данным Руководством по обслуживанию. При использовании двигателя и опоры оборудования всегда соблюдайте все меры предосторожности.

##2. ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ:

##3. КОМПЛЕКТ МОТОРА:

Обратите внимание, что на русских иллюстрациях показана упаковка, которая отличается от который использовался в «Джуниоре 451».

##4. МЕРЫ ПРЕДОСТОРОЖНОСТИ:

См. стр. 1 и стр. 4 данного руководства для получения списка мер предосторожности.

##5. КОНСТРУКЦИЯ И ЭКСПЛУАТАЦИЯ:

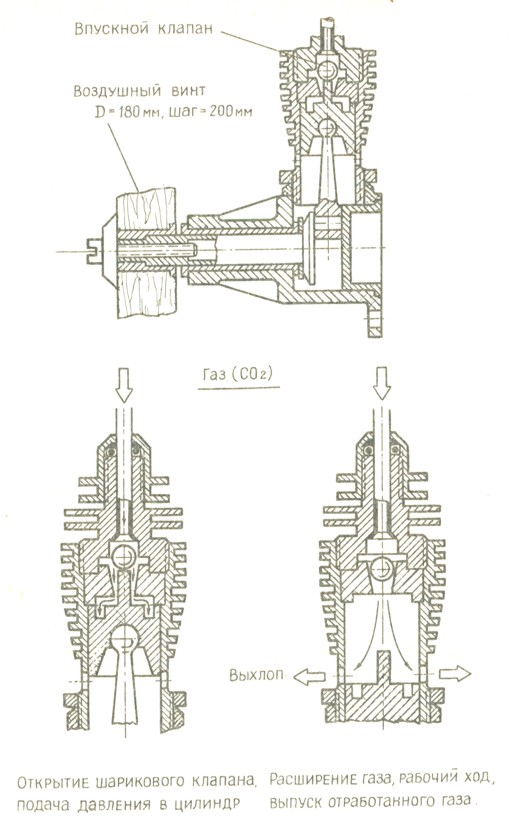

Ваш двигатель «Junior 451» представляет собой двигатель поршневого типа, работающий на сжатом угле. диоксид (СО2). Принцип работы показан на рис. 4. При вращении винта шатун толкает поршень вверх. Затем поршень поднимает шар клапана, позволяя сжать поступление газа в камеру. Расширяясь, этот газ толкает поршень вниз, и воздушный винт начинает вращающийся. Когда поршень достигает нижней мертвой точки (BDCI), выпускные отверстия открываются и используются газ иссяк. Происходит постоянное перемещение поршня в верхнюю мертвую точку (ВМТ). из-за инерции вращающегося винта. Затем этот цикл повторяется до тех пор, пока весь газ не в системе было израсходовано.

Обратите внимание, что вышеуказанные принципы применимы, если двигатель вращается по часовой стрелке. или против часовой стрелки. Только как пропеллер, эффективно держит дугу при вращении против часовой стрелки (если смотреть на модель спереди, важно, чтобы при первом запуске двигателя гребной винт получить умный бросок в правильном направлении и подтвердить правильное вращение до запуска модели.

Как только принципы понятны, легко увидеть, насколько легко выходная мощность и характеристики времени работы этого двигателя можно отрегулировать, ослабив хомут на основание цилиндра и поворотный цилиндр «в» или «вне» картера, эффективно поднимая или опускание цилиндра по отношению к картеру. Все регулировки должны быть более 1/16 оборота за раз и при остановленном двигателе. Это слишком опасно для Осуществите эту регулировку при работающем двигателе. Опуская цилиндр максимум на 1/16 поршень немного поднимет шар над седлом, позволяя большему количеству CO2 попасть внутрь. двигатель, обеспечивающий большую мощность, но также потребляющий больше энергии с каждым циклом, таким образом уменьшение беговой плитки. Верно и обратное: подъем цилиндра приводит к пропускание меньшего количества газа CO2 в двигатель, снижение мощности при увеличении времени работы.

Точная «наилучшая» настройка для вашего мотора может варьироваться в зависимости от состояния кожи. Если дует сильный ветер, вам может понадобиться немного больше мощности, что поможет модель проникает в ветер и восстанавливается после любых изменений полета, вызванных ветром модели. В безветренных условиях самые длинные полеты обычно достигаются при установке ваш двигатель, чтобы развивать мощность, достаточную для 1 хорошего подъема, в зависимости от больше времени работы для достижения максимальной высоты. Как правило, максимальная мощность не эффективен для получения максимально длинных рейсов.

Также обратите внимание, что вы должны использовать эту функцию с осторожностью. Пока это очевидно когда цилиндр слишком высок (двигатель не работает), можно также зайти слишком далеко, пытаясь для получения максимальной мощности, если цилиндр опущен настолько, что поршень пытается толкнуть мяч через головку двигателя. Если после создания регулировки, сначала стравите газ CO2 из бортового баллона, а затем медленно поверните двигатель на один полный оборот с винтом, крепко удерживаемым одной рукой на случай, если любой остаточный газ в системе. Если есть сопротивление при достижении поршнем ВМТ, отрегулируйте цилиндр, подняв его на 1/16 оборота, и снова проверьте.

Хотя ваш двигатель CO2 и его «топливо» обычно работают при относительно низкой температуре, следует понимать, что в отличие от пневматического двигателя, который развивает мощность строго от давления воздуха, двигатель CO2 вырабатывает небольшую мощность от сжатого газ один. Большая часть энергии исходит от расширения газа CO2, когда он высвобождается. к условиям окружающей среды, в нашем случае так, как он подается к двигателю. Это объясняет почему производительность вашего двигателя будет ухудшаться при работе на низких оборотах температуры с 40 градусов по Фаренгейту, как правило, слишком низкие для удовлетворительных полетов.

Такие же низкие рабочие температуры указывают на то, что при настройке на максимальную производительность масло, предназначенное для работы при низких температурах, обеспечивает повышенную производительность. Ваш лучший источник масла, которое лучше, чем масло для швейных машин, предлагается быть хорошим оружейным магазином, который предложит несколько различных типов, специально разработанных для для низкотемпературных применений и минимального трения. Эти масла также отлично для обработки двигателя перед длительным хранением.

В течение первых 2-3 секунд после запуска, особенно если модель совсем недавно После полета двигатель может замедлиться из-за переохлаждения, а затем восстановить полную мощность. Для этого Поэтому мы предлагаем вам дать двигателю поработать 2 секунды перед запуском модели. И вспоминая что двигатель будет работать в любом направлении, это время следует использовать, чтобы пропеллер вращается в правильном направлении.

При полной заправке бортового бака в соответствии с разделом 6 и 7 двигатель запускается быстрым и резко поворачивающий пропеллер против часовой стрелки (если смотреть спереди) модельное направление. при работающем двигателе модель плавно запускается прямо в любую ветер под положительным углом атаки, который должен составлять от 5 до 15 градусов «вверху» по отношению к земле. Правильно подобранная модель плавно взлетит по прямой или по спирали.

##6. ПОДГОТОВКА УСТРОЙСТВА ДЛЯ ЗАРЯДКИ:

используется для заправки топливной системы CO2. Зарядное устройство является приспособлением для удерживание и прокалывание баллончиков с СО2. Они доступны у вашего дилера хобби. Большие патроны для пневматического оружия и т. п. слишком велики для зарядного устройства и не могут быть использованы.

Детали зарядного устройства показаны на рис. 5 в разделе 6.

1. Корпус зарядного устройства        3. Резиновая втулка 5. Фильтр 7. Крышка зарядного устройства

2. Картридж CO2        4. Игла для прокалывания     6. Шарик клапана

ВАЖНО:

При зарядке соблюдайте все правила БЕЗОПАСНОСТИ.

Порядок зарядки:

1. Поместите картридж CO2 в корпус зарядного устройства. Применение небольшого количества слюны или легкое масло на втулку в крышке зарядного устройства улучшит уплотнение и продлит срок службы. жизнь втулки.

2. Оставив вентиляционное отверстие в корпусе зарядного устройства свободным от препятствий, поверните колпачок в корпус до тех пор, пока не будет слышен слабый звук прокалывания картриджа. Этот звук подтверждает, что картридж CO2 был проколот иглой. Продолжайте затягивать крышку примерно еще один (1) ход или меньше. Зарядное устройство теперь готово к заправке топливной системы. это возможна заправка топливной системы двигателя от одного баллончика СО2 от трех до пяти раз.

Чтобы извлечь отработанный картридж CO2 из зарядного устройства, тщательно соблюдайте следующие шагов:

1. Стравите оставшийся газ, как показано на рис. 6, с помощью прилагаемого фитинга. (приспособление найдено в контейнере ЗИП)

2. Осторожно снимите крышку зарядного устройства с корпуса зарядного устройства таким образом, чтобы исключить попадание CO2. в картридже осталось давление.

3. Аккуратно и плавно покачивая картридж CO2, извлеките его из втулки. В зависимости в зависимости от типа используемого картриджа его было немного трудно извлечь; берегись не потерять втулку в этом случае.

Проблемы во время зарядки и предлагаемые способы устранения:

1. Газоотвод, по резьбе и через отверстие в корпусе (см. рис. 5). Немного затяните колпачок. После того, как картридж CO2 будет израсходован, поэкспериментируйте с использованием запасной втулки. в контейнере запасных частей. Убедитесь, что втулка правильно установлена. Будьте уверены, втулка не загрязняется грязью или другими посторонними включениями.

2. Газоотвод через отверстие в крышке. Выньте детали 3 — 6 из колпачка; протереть отверстие и мяч с тканью. Если шарик окислился, замените его. Соберите обратно после очистки.

3. Повреждена втулка 3. Удалите и замените.

4. Если при прокалывании картриджа CO2 нет шума, значит он пуст. Следовать процедуры, описанные выше, для удаления газа из картриджа CO2 (другими словами, не предполагайте, он пуст, в соответствии с правилами техники безопасности он должен быть заполнен) и замените картридж с сеткой.

##7. ЗАРЯДКА ТОПЛИВНОЙ СИСТЕМЫ И ПУСКОВОГО ДВИГАТЕЛЯ:

Перед эксплуатацией двигателя нанесите 1–2 капли светлого машинного масла (обычное швейное). машины oi) в каждом месте, показанном на рис. 10. Повторите процедуру смазки, следуя каждый набор из 3-5 полетов. Убедитесь, что двигатель надежно прикреплен к модели или подходит испытательный стенд. Это прежде всего мера предосторожности; однако двигатель должен быть поврежден и/или задняя крышка могут быть потеряны, если двигатель не закреплен на плоской поверхности. (Причина потому что если задняя крышка ослабнет из-за того, что она не закреплена надежно на месте опорой двигателя, шатун во время работы соскальзывал с шатуна, обычно повреждает шток, иногда также повреждает поршень. Убедитесь, что пропеллер надежно закреплен на валу двигателя. Поверните гребной винт, чтобы поршень оказался в НМТ.

Система зарядки в соответствии с рисунками на рис. 7.

1. Шарик клапана       2. Наконечник 3. Прокладка       4. Бак топливной системы

При заправке топливной системы нажмите на наконечник зарядным устройством, поддерживая наконечник своей рукой. Перезарядка в течение 2 — 5 секунд. когда система заряжена, снимите зарядное устройство от наконечника. Мотор готов к запуску.

При коротких испытательных полетах зарядное устройство следует держать зарядным концом вверх, что позволяет только давление газа в топливной системе. Для максимальной плитки работы двигателя наконечник зарядного устройства удерживается направленным вниз во время зарядки топливной системы, что позволяет использовать как давление, так и газ CO2 в бак.

Запустите двигатель резким поворотом гребного винта точно так, как показано на рис. 8.

Операционные проблемы и рекомендуемые действия:

1. Утечка газа на наконечнике, см. рис. 7. Затяните наконечник или замените прокладку. Удалить грязь с внутреннюю поверхность наконечника и шара или замените их.

2. Утечка газа в месте соединения топливной системы с двигателем. Затяните втулку (см. 3) или накидную гайку, либо замените прокладку, шар или седло. Используя мягкую ткань, удалите грязь от сиденья и мяча.

3. В зависимости от того, как система заряжена, бортовой бак иногда становится насыщен жидким газом и недостаточное давление, что приводит к короткой работе двигателя. Чтобы вылечить, зарядите бортовой бак, запустите двигатель, а затем держите модель перевернутой, чтобы Бортовой танк имеет топливопроводы, направленные вниз. Дайте двигателю поработать до подачи CO2. исчерпан.

##8. ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Всегда держите двигатель в чистоте.

##9. МОДИФИКАЦИЯ И/ИЛИ РЕМОНТ КОЛЕНВАЛА

Если «Джуниор 451» с двигателем или планером сильно ударится во время полета, гребного винта погнуть или сломать коленчатый вал. Это, откровенно говоря, результат производителя. неспособность распознать, что шпилька с резьбой не входит достаточно глубоко в коленчатый вал. Это будет исправлено в следующем производственном цикле.

К счастью, есть легкая модификация, результатом которой является более прочный коленчатый вал, превосходит каждую единицу запаса. Сначала надпилите нос сломанной рукоятки, чтобы удалить заусенцы. и «подровняйте» конец кривошипа, чтобы получилось 90 градусов до центральной линии коленчатого вала. Замена затем можно изготовить из цельнорезного стержня длиной 4-40 мм или срезав головку с 4-40 болта. Эту новую шпильку опоры можно затем залить эпоксидной смолой (любительское качество). «толстые» клеи CA также хорошо работают) в коленчатый вал. Убедитесь, что все детали очищены масла. И это хорошая идея, чтобы новая шпилька выдвигалась как минимум на 0,500 дюйма. в кривошип, так что первоначальная проблема вылечена.

Установите отремонтированный кривошип в корпус двигателя. Обычная гайка 4-40 теперь будет служить опорой. Водитель. Установите гребной винт, закрепите опору на новой шпильке опоры с помощью контргайки 4-40. Вырезать и шпилька напильника так, чтобы любая часть, выходящая за пределы контргайки 4-40, была удалена для безопасной модификации, которая не нанесет вреда людям или имуществу, следует смоделировать озеро непреднамеренное воздействие.

Вышеупомянутая модификация настолько эффективна, что многие активные летчики просто модифицируют коленчатый вал своих двигателей перед использованием, так как мало что может быть более неудобно, чем страдает отказом кривошипа, наслаждаясь полетом на «Junior 451».

Статьи о двигателях и двигателях для моделей самолетов, лодок и автомобилей:

• Обзор послевоенных двигателей AT — Сентябрь 1949 г. Воздушные трассы
• Двигатель месяца: К&Б Торпедо .049Двигатель — ноябрь 1952 г. Air Trails
• Мельницы «Братья» — ½ дизельных двигателей из Англии — январь 1952 г. Air Trails
• мира Компания Cox представила самый маленький серийно выпускаемый двигатель со свечами накаливания, май 1961 г., США. Модельер
• Кэмерон .09 морской пехотинец Двигатель — июль 1954 г. Air Trails
• электродвигатель Силовые установки — март 1974 г. American Aircraft Modeler
• Нетзебанд Отчеты о горизонтально-поршневом двигателе Aero 35 — 19 октября63 Американский модельер
• Ванкель Модели двигателей — июль-август 1963 г., американский модельер
.
• Многоцилиндровый Двигатели — март 1967 г., американский модельер
.
• Air Progress: The Jet Engine — июль 1951 г. Air Trails
• 50-HT Hopped-Up Jetex — март-апрель 1963 Американский модельер
• Аллин Обзор двигателя .049 Sky Fury — новости о моделях самолетов, май 1954 г.
• Энергия CO2 приближается Сзади — апрель 1969 г., американский авиамодельер 9.0277
• Аккумуляторный электрический Flight Motors — июль 1973 г., американский авиаконструктор
.
• Двигатель Cox Babe Bee .049 — Эксплуатация и Руководство по устранению неполадок
• Малышка Пчела: новинка Член семьи Кокс — апрель 1957 г., американский модельер
.
• Двигатель Cox Golden Bee .049 — Фото двигателя
в разобранном виде
• Cox Thimble Drone PeeWee .020 Engine — Фото двигателя и эксплуатационный лист
• Модель самолета Junior 451 / DP-03 CO2 Мотор — фотографии, руководство пользователя и видео его работы
• Проектирование канального вентилятора — Февраль 1971 г. Американский авиамодельер
.
• Канальные вентиляторы! —  Масштабные радиоуправляемые самолеты — март 1962 г. , американский модельер
.
• Dyna-Jet Engine — июнь 1957 г., американец. Модельер
• Секреты холостого хода двигателя (Часть 1) | (Часть 2)

  Ноябрь и декабрь 1962 г., американский модельер

  .
• Обзор двигателя — Годовой выпуск Air Trails 1955 года
• Эврика Реклама компании-импортера «Tiger Jet» — 19 июля57 Американский модельер
• Двигатель Fox 15 C/L — Фото моего первого двигателя больше, чем Cox .049
• Fox 35 C/L Stunt Engine — Фото моего следующего двигателя C/L,
• Реклама Fox 40 R / C — апрель 1962 г., американский модельер
.
• Господа, Запустите свои двигатели! — Август 1969 г. Американский авиамодельер
.
• Глобальный двигатель Обзор — годовой выпуск American Modeler 1963 года
• Горячие двигатели! — Январь Февраль 1963 Американский модельер Артикул
• Как Билл Вишневски переделывает свои двигатели — июнь 1957 г., американский модельер
• Как выбрать правильную свечу накаливания . .. и почему — Ежегодное издание 1963 г., американское издание Модельер
• Внутри Двухтактный двигатель — февраль 1968 г., американский авиаконструктор
.
• Железо Занавес Двигатели — Да? Нет? — Август 1962 г., американский модельер
.
• Реклама реактивного двигателя Jetex — Май 1954 г. Новости моделей самолетов
• Jetex Motors & Топливные пеллеты — Фото из моей коллекции моторов
• Джонсон Программа усовершенствования двигателей продолжается — февраль 1957 г., американский модельер
.
• Электростанция Ревю: Hi’s Radio Mill оказывается мощным, но послушным .35 — февраль 1962 г., американец. Модельер
• McCoy .35 Red Head C/L Engine — фотографии моего движка и лист пользователя
• Музеи моделей автомобилей (Часть 1) | (Часть 2)

  19 ноября и декабря59 Американский модельер

• Нетзебанд Отчеты о горизонтальном поршневом двигателе

       Сентябрь/октябрь 1963 г. Американский модельер

• Двигатель Norvell . 15BB Revlite C/L — фотографии моего двигателя
• О.С. Двигатель 25 LA — Фото моего двигателя
Лодочные моторы модели
• с подвесным двигателем — Реклама множества разных подвесных моторов
• Испытание резинового двигателя — Август 1968 г. Американский авиамодельер 9.0277
• Есть Ванкель в вашем будущем — июнь 1968 г., американский авиаконструктор
.
• Наперсток-Дром Пайпер Super Cub 105 — октябрь 1957 г., американский модельер
.
• Самолет видимой осы и автомобильные двигатели V-8 — Объявления
• Циклон Райта 9. Радиальный авиационный двигатель — от Monogram
