Двухполюсный индикатор напряжения: особенности, виды и применение

Что такое двухполюсный индикатор напряжения. Как он работает. Какие бывают виды двухполюсных индикаторов. Для чего используется двухполюсный индикатор напряжения. Как правильно пользоваться двухполюсным индикатором напряжения.

Что такое двухполюсный индикатор напряжения и как он работает

Двухполюсный индикатор напряжения — это прибор для определения наличия электрического напряжения между двумя точками электрической цепи. В отличие от однополюсного индикатора, он позволяет проверять цепи как переменного, так и постоянного тока.

Принцип работы двухполюсного индикатора основан на протекании небольшого тока через его цепь при наличии разности потенциалов между проверяемыми точками. Этот ток вызывает свечение неоновой лампы или светодиода, сигнализируя о наличии напряжения.

Основные элементы конструкции двухполюсного индикатора:

• Два изолированных щупа-электрода
• Индикаторная лампа (неоновая или светодиодная)
• Ограничительный резистор
• Соединительный провод между щупами

Виды двухполюсных индикаторов напряжения

Существует несколько основных разновидностей двухполюсных индикаторов:

1. Классические двухполюсные индикаторы

Простейшая конструкция с неоновой лампой. Определяют наличие напряжения от 50-90 В до 380-500 В. Примеры: УНН-1, ИН-90, ИН-10.

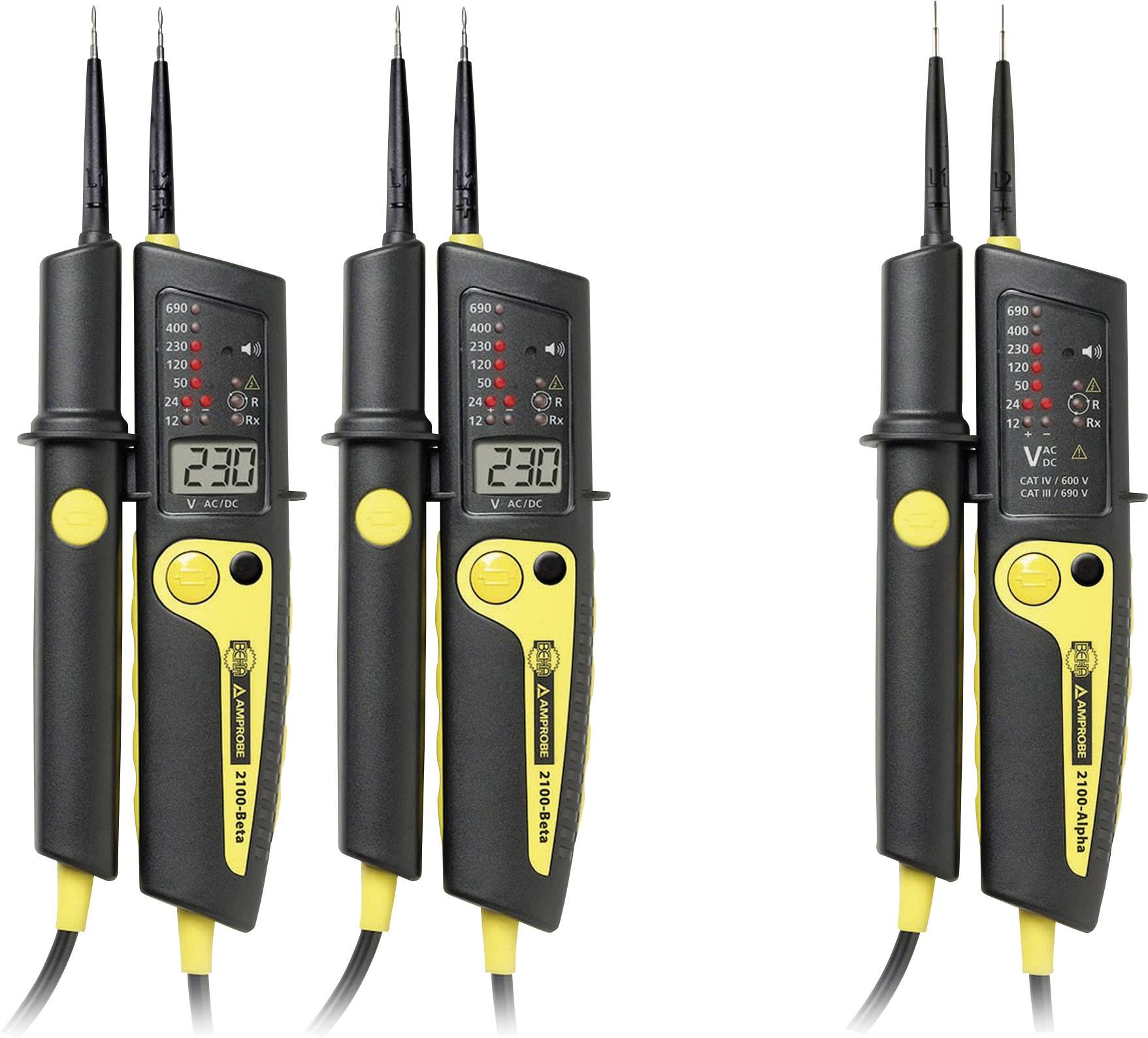

2. Цифровые мультифункциональные тестеры

Помимо индикации напряжения имеют цифровой дисплей, показывающий его точное значение. Часто оснащены дополнительными функциями. Пример: Fluke T90.

3. Бесконтактные двухполюсные индикаторы

Определяют наличие напряжения без прямого контакта с токоведущими частями. Работают на основе регистрации электромагнитного поля. Пример: NEO 94-005.

Для чего используется двухполюсный индикатор напряжения

Двухполюсные индикаторы напряжения широко применяются в электротехнике для различных целей:

Проверка наличия напряжения

Основная задача — быстрое определение, находится ли электрическая цепь под напряжением. Это критически важно для обеспечения безопасности при проведении электромонтажных работ.

Поиск обрывов в цепи

Последовательно проверяя участки цепи, можно локализовать место обрыва, где пропадает индикация напряжения.

Определение фазного и нулевого проводов

В сетях переменного тока индикатор позволяет отличить фазный провод от нулевого.

Проверка полярности

В цепях постоянного тока с помощью индикатора можно определить положительный и отрицательный полюса.

Преимущества двухполюсных индикаторов перед однополюсными

Двухполюсные индикаторы имеют ряд существенных преимуществ по сравнению с однополюсными моделями:

• Возможность работы в цепях как переменного, так и постоянного тока
• Более высокая точность и надежность определения напряжения
• Отсутствие риска ложного срабатывания от наведенных полей
• Возможность определения величины напряжения (у цифровых моделей)
• Расширенный функционал у современных мультитестеров

Как правильно пользоваться двухполюсным индикатором напряжения

Чтобы безопасно и эффективно использовать двухполюсный индикатор напряжения, следуйте этим рекомендациям:

1. Перед использованием убедитесь в исправности индикатора, проверив его на заведомо находящейся под напряжением цепи.
2. При проверке держите индикатор только за изолированные части корпуса.
3. Прикасайтесь щупами к проверяемым точкам одновременно.
4. Не превышайте максимально допустимое напряжение, указанное в инструкции к прибору.
5. При работе с высоким напряжением используйте индикатор только в диэлектрических перчатках.

Меры безопасности при работе с двухполюсным индикатором

Работа с электричеством всегда связана с риском, поэтому крайне важно соблюдать следующие меры безопасности:

• Используйте только исправные индикаторы от проверенных производителей
• Не работайте с индикатором при наличии повреждений изоляции
• Не используйте индикатор во влажной среде или под дождем
• Не превышайте допустимые пределы измерений
• При работе с высоким напряжением используйте дополнительные средства защиты

Обслуживание и хранение двухполюсных индикаторов напряжения

Для обеспечения долгой и безопасной эксплуатации двухполюсного индикатора необходимо следовать правилам его обслуживания и хранения:

Правила обслуживания:

• Регулярно проводите визуальный осмотр на предмет повреждений
• Содержите контакты в чистоте, при необходимости очищайте их спиртом
• Своевременно заменяйте элементы питания (для цифровых моделей)
• Периодически проводите поверку индикатора в специализированных лабораториях

Правила хранения:

• Храните индикатор в сухом месте при комнатной температуре
• Избегайте воздействия прямых солнечных лучей и агрессивных сред
• Используйте специальный чехол или кейс для защиты от механических повреждений
• При длительном хранении извлекайте элементы питания

Сравнение популярных моделей двухполюсных индикаторов напряжения

На рынке представлено множество моделей двухполюсных индикаторов. Рассмотрим характеристики нескольких популярных устройств:

Модель	Диапазон измерений	Особенности	Цена
Fluke T90	12-690 В AC/DC	Цифровой дисплей, проверка целостности цепи	Высокая
UNI-T UT18C	24-690 В AC/DC	Определение чередования фаз, подсветка	Средняя
IEK ОРИОН ИН-10Ц	40-600 В AC/DC	Простая конструкция, низкая цена	Низкая

При выборе модели учитывайте ваши конкретные потребности и бюджет. Для бытового применения часто достаточно простых недорогих моделей, а для профессионального использования лучше выбирать более функциональные устройства от известных брендов.

Индикатор напряжения: однополюсная и двухполюсная модификации

В современном мире, на работе и в быту, людей окружают электрические приборы. Однако при отсутствии напряжения в сети или повреждении проводки они становятся бесполезными. Чтобы найти причину неисправности, применяют индикатор напряжения. Этот прибор также используется для проверки состояния электрических сетей и оборудования перед началом ремонтных и монтажных работ.

• Виды приборов
• Однополюсный пробник
• Двухполюсные устройства
• Указатель высокого напряжения (УВН)
• Универсальные тестеры
• Правила пользования

Виды приборов

Только убедившись в отсутствии разности потенциалов в сети и на токоведущих частях электрических машин, можно безопасно выполнять какие-либо электротехнические работы. Электрооборудование делится на низковольтное (до 1кВ) и высоковольтное (свыше 1кВ). Соответственно индикаторы (указатели) бывают низкого (УНН) и высокого напряжения (УВН).

Индикаторы бывают двух типов:

• однополюсные;
• двухполюсные.

Однополюсный пробник

Используется только в цепях переменного тока напряжением до 1кВ. Требуют касания к оборудованию в одной точке. Цепь замыкается через человека на землю. Свечение индикатора вызывает протекающий емкостной ток.

Предназначен для проверки узлов вторичной коммутации. С его помощью можно обнаружить фазу в проводниках или на узлах любого низковольтного электрооборудования, в том числе бытового. Чаще всего применяется при работах с освещением, проверке патронов, выключателей, фразировке электросчётчика.

Самая распространённая конструкция представлена в виде отвёртки или авторучки. Позволяет проверить присутствие или отсутствие фазного напряжения. Корпус изготовлен из прозрачного диэлектрического материала. В нём расположены детали устройства:

• штырь — отвёртка;
• газоразрядная лампа — индикатор с порогом зажигания до 90 вольт;
• резистор номиналом 1Мом, подключенный последовательно, обеспечивает безопасную величину тока (около 0,5мА), достаточную для свечения индикатора;
• пружина — обеспечивает надёжный контакт между всеми деталями;
• торцевой контакт для касания пальцем.

Пользоваться таким индикатором просто. Нужно отвёрткой коснуться оголённой части проводника или токоведущей части электрооборудования, а пальцем дотронуться до торцевого контакта. Если в этой точке есть разность потенциалов (фаза), лампа прибора должна засветиться.

Выпускаются такие индикаторы под названиями: ИНО-70, ИН — 90, ИН-91 и другими. Недостатком этих устройств является низкая чувствительность и подверженность наводкам от соседней электропроводки.

Двухполюсные устройства

Может использоваться в работе с переменным и постоянным током. В процессе нужно коснуться к двум точкам оборудования, между которыми может быть разность потенциалов. Неоновая лампа светится при протекании активного тока.

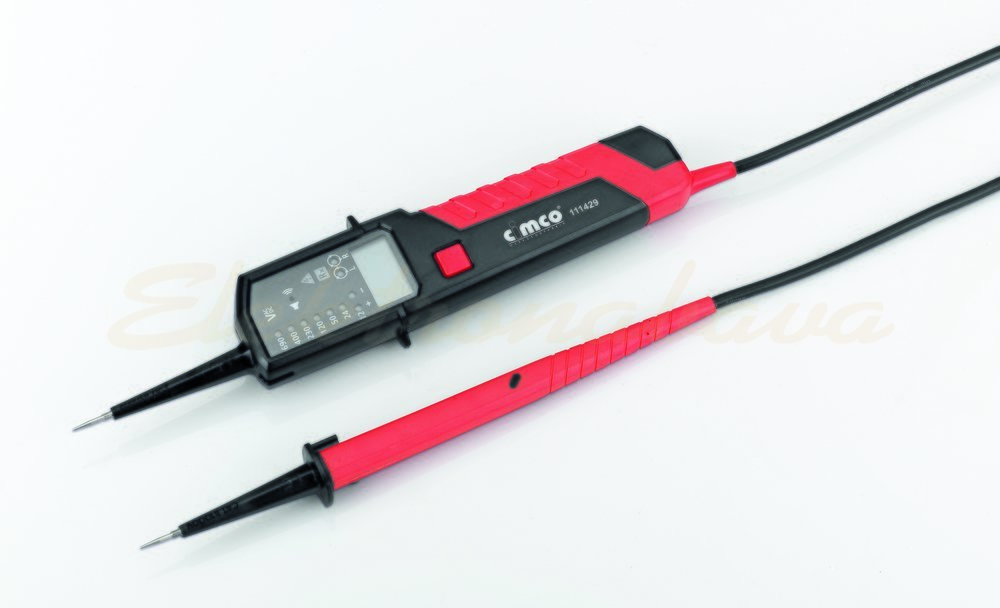

Двухполюсный индикатор напряжения состоит из двух диэлектрических корпусов с электродами — наконечниками. Соединяются корпуса гибким, изолированным, медным проводником длиной 1 м. Содержимое одного из корпусов — неоновая лампа, шунтированная резистором. Дополнительный резистор, ограничивающий ток, может быть в этом же корпусе или другом.

Неоновая лампа светится при появлении тока, вызванного разностью потенциалов между точками касания к электрической установке. Ток величиной несколько миллиампер обеспечивает чёткое свечение — сигнализацию наличия фазового провода.

Примерами таких двухполюсных указателей напряжения могут быть модели УНН-10К, УН-500, ПИН-90М и так далее. Такие устройства более функциональны. В отличие от однополюсных они позволяют проверить целостность нулевого (заземляющего) провода и определить линейное и фазное напряжение:

1. Указатель УНН-10К может работать в сетях с переменным и постоянным током разностью потенциалов от 110 В до 500 В.
2. Указатель ПИН-90М. Его конструкция и принцип действия аналогичны предыдущему, но прибор может использоваться в сетях с диапазоном от 50 В до 1000 В.

Указатель высокого напряжения (УВН)

Используется в распределительных устройствах высоковольтного оборудования при выполнении профилактических и ремонтных работ. Даёт возможность обнаружить большую разность потенциалов, проконтролировать фазировку.

Наибольшее распространение получили указатели типа УВН-10 и УВНУ-10. Принцип работы основан на возникновении емкостного тока при внесении рабочей части устройства в электрическое поле оборудования под напряжением. Этот ток возбуждает свечение индикатора.

Конструктивно УВН состоит из трёх основных элементов:

• рабочая часть;
• изолирующая часть;
• рукоятка с ограничивающим кольцом.

Перед работой указатель необходимо собрать. Для этого выкручивают рабочую часть из изолирующей, переворачивают её и ввинчивают обратно. Щуп должен оказаться на месте, противоположном рукоятке.

Выпускается несколько модификаций таких указателей. В рабочей части для контакта с узлом под напряжением может присутствовать электрод-наконечник (УВН-10) или отсутствовать для указателя бесконтактного типа.

Индикаторная часть чаще всего совмещена с рабочей и включает световую или комбинированную (светозвуковую) индикацию (УВНУ-10 СЗ ИП).

Для световой индикации применяют газоразрядные лампы, а в более современных конструкциях — светодиоды. Сигналы, световой и звуковой, должны легко распознаваться.

Изолирующая часть указателя изготавливается из диэлектрика с повышенными диэлектрическими и механическими характеристиками. Должна иметь гладкую поверхность и быть влагостойкой (не поглощать влагу). На ней не должно быть царапин, трещин и расслоений.

Универсальные тестеры

В последнее время получили признание благодаря большей функциональности. Как правило, это двухполюсные указатели. Индикация комбинированная — светозвуковая. Тестеры позволяют оценивать величину разности потенциалов постоянного и переменного тока в пределах от 12 В до 660 В, а также выполнять проверку электрических цепей на обрыв.

Отсутствие обрыва в цепи сигнализируется непрерывным зуммером. В однополюсном режиме можно узнать полярность постоянного тока и определить фазу для переменного тока. Световыми индикаторами в таких устройствах являются светодиоды повышенной яркости. Источники питания — встроенный конденсатор большой ёмкости или миниатюрный литиевый аккумулятор.

Параллельно со световой индикацией работает звуковая сигнализация (пьезоизлучатель звука), что делает работу с ним более безопасной и комфортной. Пример подобных приборов — УННДП-12−660

Правила пользования

Приступая к работе с указателем напряжения, нужно убедиться в его целостности и работоспособности. Разность потенциалов, для которой он предназначен, должна быть выше рабочего напряжения проверяемого электрооборудования. Дата следующего лабораторного испытания указателя не должна быть просрочена.

Перед работой с указателем низкого напряжения (УНН) его нужно проверить на работоспособность. Для проверки можно использовать подключенную розетку напряжением 220 В. Однополюсный индикатор должен определить фазу, а двухполюсный — наличие напряжения 220 В.

Для проверки указателя высокого напряжения (УВН) его щуп приближают к частям электроустановки, на которую подано высокое напряжение. Должна сработать сигнализация. Все операции с УНН нужно делать в диэлектрических перчатках.

Работы на электрооборудовании под напряжением связаны с риском для жизни и здоровья. Указатели относятся к основным средствам электрозащиты и при правильном использовании обеспечат безопасность при работе с электрическими приборами.
