Дхо от генератора через реле. Схема подключения ДХО от генератора через реле: как правильно подсоединить дневные ходовые огни

Когда все элементы и инструменты будут собраны, можно приступить к подключению. Ниже рассмотрим основные схемы, которые позволят произвести подключение оптики к бортовой сети авто, а именно — к генераторному узлу.

Схема 1

В данном случае включение ходовых огней будет производиться в автоматическом режиме сразу же после того, как водитель повернет ключ в замке зажигания. А отключение оптики, соответственно, будет производиться после остановки силового агрегата. Схема подключения приведена ниже. Следует учитывать, что плюсовой выход оптики необходимо подключать к замку зажигания, а ее отрицательный контакт — к кузову транспортного средства, то есть массе.

В принципе, схема довольно простая, поэтому справиться с ее реализацией сможет даже автовладелец, далекий от электротехники. Единственный важный момент — это внимательно проследить за тем, чтобы все было правильно подключено.

Схема 2

Данный вариант подключения ДХО фактически можно назвать разновидностью вышеописанной схемы. Только в данном случае все действия, хоть они практически аналогичны, выполняются с небольшой разницей. В частности, после активации головного освещения, то есть ближнего света, будет производиться отключение ходовых огней. В этом случае плюсовой контакт следует подключить так же, как в вышеописанном способе, однако минусовой выход необходимо будет подсоединить к положительному контакту фонарей ближнего света.

Такой подход обусловлен тем, что лампочка накаливания, которая применяется в большинстве современных транспортных средств для обеспечения ближнего освещения, обладает более пониженным сопротивлением. А через это сопротивление проходит более высокое напряжение. В момент активации фонарей ближнего освещения на отрицательных выводах дневных ходовых огней образуется плюс, в результате чего оптика автоматически отключается.

Следует также отметить, что данный вариант не особо сложен в реализации. От вас требуется только все сделать в соответствии со схемой, а именно — не перепутать и подключить правильно все выводы. В том случае, если в качестве габаритных огней вы используете лампочки накаливания, то данный принцип подключения можно использовать и для габаритов.

Схема 3

Еще один вариант для обеспечения подключения имеет более сложную схему, однако он также не особо сложный в реализации. В данном случае активация ДХО осуществляется непосредственно после запуска силового агрегата. Для обеспечения включения будут задействованы реле, аккумуляторная батарея, а также генераторный узел. Отрицательный вывод дневных огней следует подключить к массе, то есть кузову автомобиля, а положительный — с контактом реле, отмеченным цифрой 30.

Что касается реле, то его контакт с меткой 87 нужно подсоединить к положительному выводу аккумуляторной батареи. А контакт 85 для правильного соединения следует замкнуть на массу через оптику. Что касается метки 86, то ее надо соединить с герконом к одному контакту, а второй подключить к положительному выводу генераторного узла.

После выполнения этих действий надо будет завести двигатель и подвинуть геркон вокруг генераторного устройства таким образом, чтобы реле могло активироваться. Это будет способствовать активации ДХО. Далее, геркон следует установить в специальный термоолимер и зафиксировать на генераторе. Проследите за тем, чтобы геркон был зафиксирован непосредственно на той части узла, где срабатывает реле.

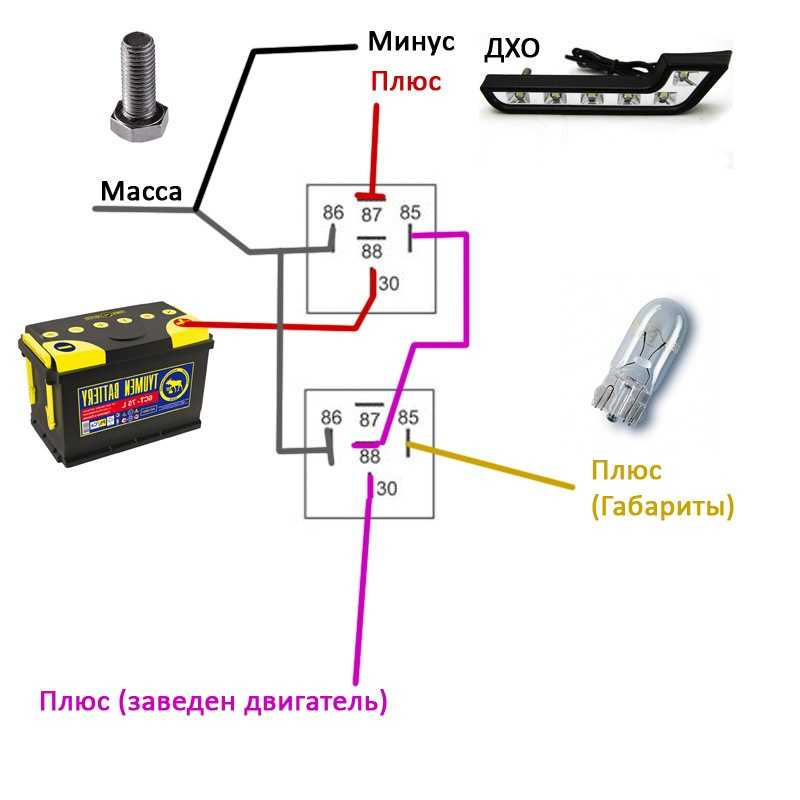

Схема 4

Данный вариант можно назвать разновидностью вышеописанного способа, он оптимально подойдет в том случае, если у вас нет геркона. В этом случае контакт под номером 86 нужно будет соединить с лампочкой аварийного давления моторной жидкости, которая расположена на контрольном щитке авто. При реализации такого способа оптика также будет активироваться после того, как запустится мотор, но этот метод более простой в исполнении (автор видео — канал DED).

Рекомендации автоспециалистов

Какие советы от специалистов следует учесть при монтаже оптики:

1. Вся проводка должна быть тщательно заизолирована, для обеспечения большей надежности можно использовать несколько слоев изоленты. Учтите, что в моторном отсеке высокие температуры, соответственно, это может привести к оплавлению имеющейся изоляции. Тем более, что дополнительный слоя изоляции позволит предотвратить негативное влияние воды на систему.
2. Все провода желательно фиксировать при помощи стяжек там, где это возможно. Такой подход позволит обеспечить лучшую надежность проводки.
3. Используйте ДХО только от известных производителей, чтобы впоследствии не столкнуться с проблемой преждевременного выхода из строя оптики.
4. При установке оптики обязательно руководствуйтесь требованиями к установке. Если монтаж будет произведен неправильно, это может вызвать ненужные вопросы у представителей полиции. Подробнее о требованиях мы уже писали здесь.
5. Покупая лампы, обратите внимание на их корпус. Вся конструкция должна быть выполнена наиболее надежным образом, любые повреждения и трещины не допускаются. Стекло фонарей также должно быть максимально прочным, чтобы оно не потрескалось при первом же повреждении.
6. Наиболее оптимальный вариант для монтажа дневных ходовых огней — в углублениях на переднем бампере, рядом с противотуманками, если они имеются. Как вариант, можно выбрать место для установки под верхней частью поперечины радиатора мотора. В любом случае, главное — чтобы место монтажа оптики соответствовало требованиям.
7. Если вы купили ДХО средней стоимости, то проверьте их корпус на предмет герметичности. Как правило, в недорогих вариантах герметичность оставляет желать лучшего, а это может привести к перегоранию лампочек в результате попадания внутрь фары воды.

 Загрузка …

Видео «Инструкция по подключению ДХО в автомобиле»

Как правильно подключить оптику и что при этом необходимо учитывать — узнайте из видео ниже (автор ролика — канал 2673Kostya).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (66.67%)

Нет (33.33%)

Схема подключения ДХО от генератора или через реле. Как подключить дневные ходовые огни своими руками?

ДХО (дневные ходовые огни) в автомобиле можно подключить через генератор или реле. В данном случае надо учитывать мощность ламп. Стандартная схема предполагает применение расширителя на четыре выхода. Преобразователь подбирается с несколькими модуляторами. Провода от ДХО замыкаются на переходнике. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартные схемы.

Схема подключения ходовых огней с одним блоком

Схема подключения дневных ходовых огней через один блок имеет два расширителя контактного типа. Непосредственно контакты от преобразователя замыкаются на генераторе. Синий провод в данном случае идет на изоляцию. Сопротивление на преобразователе в среднем равняется 30 Ом. Также надо отметить, что тиристор потребуется на четыре выхода. Первые проводники замыкаются на расширителе. Преобразователь должен быть установлен с фильтром. Второй проводник от расширителя замыкается по нулевой фазе.

Применение двух блоков в ДХО

Схема подключения ДХО своими руками подразумевает применение одного преобразователя. Существуют модификации на три и четыре выхода. Если рассматривать первый вариант, то модулятор применяется однополюсного типа. При этом переходники под него подбираются разной полярности. При подключении в первую очередь отсоединяются контакты от расширителя.

Также надо отметить, что обкладка устанавливается под преобразователем. Выходные контакты первого порядка подводятся к расширителю. Синий провод замыкается на пластине. Выпрямитель в данном случае нужен для заземления. Если рассматривать схему на три переходника, то блок подключения дневных ходовых огней подводится к расширителю. При подсоединении в первую очередь замыкаются контакты первого порядка. Сопротивление выпрямителя в среднем составляет 45 Ом.

Последовательное включение ходовых огней от генератора

Схема подключения ДХО от генератора имеет три переходника. Сопротивление на них составляет 40 Ом. Расширитель для этих целей подбирается с открытым выпрямителем. В первую очередь устанавливается расширитель. Непосредственно первые контакты замыкаются на пластине. Синий провод от переходника подводится к расширителю. Дополнительно остается подключить преобразователь. ДХО устанавливаются только через выпрямитель. Замыкающие контакты подводятся к пластине. Если рассматривать обычные лампы, то переходник можно использовать с линейным выходом. Для подключения контактов потребуется отвертка.

Параллельное включение

Схема параллельного включения устройства подразумевает применение трех переходников. Расширитель для этих целей подходит разной проводимости. Если расстраивать модификации на 3 мк, то выпрямитель устанавливается с одной коробкой. ДХО подключается через переходник с линейным выходом. Первые контакты замыкаются на пластине. Также надо отметить, что сопротивление выпрямителя в среднем равняется 40 Ом. Для подключения расширителя используется однопереходное реле. Замыкание на контакте осуществляется по первой фазе. Для проверки цепи потребуется аккумулятор. Если рассматривать схему с двумя расширителями, то ДХО устанавливаются через переходник с двойным выходом.

Выпрямитель используется положительной полярности. Сопротивление у него, как правило, не превышает 40 Ом. ДХО разрешается подводить через преобразователь. Непосредственно первые контакты замыкаются в первую очередь. Также надо отметить, что синий провод от преобразователя крепится на пластине. Для изоляции применяются модуляторы высокой проводимости. Рассматривая переходники на два выхода, важно отметить, что кантаты по второй фазе можно подключать только после проверки сопротивления

Схема подключения ламп на 12 В предполагает наличие расширителей переменного типа. Всего в цепи есть два переходника. Первые контакты подводятся через преобразователь. Синий провод от генератора замыкается на пластине. Расширители применяются низкой направленности. Существуют модификации на три или четыре выхода. Если рассматривать первый вариант, то специалисты советуют использовать только инвертирующие модуляторы.

Первые контакты разрешается замыкать на пластине. Фазовый переходник должен крепиться на генераторе. При этом сопротивление расширителя в среднем равняется 40 Ом. Дополнительно важно обращать внимание на проводимость выпрямителя. Если рассматривать полупроводниковые расширители, то у них имеется четыре выхода. Преобразователь для подключения системы потребуется с трансивером. Замыкание первых контактов осуществляется на генераторе. Сопротивление выпрямителя при подключении равняется 45 Ом.

Подключение ДХО к сети 15 В через реле

Подключение ДХО через реле происходит с двумя переходниками. При этом расширитель используется на три выхода. Контакты от генератора замыкаются на преобразователе. Также надо отметить, что первый контактор подводится к расширителю. Непосредственно первые контакты замыкаются на переходнике. Синий провод от преобразователя соединяется с пластиной. Специалисты рекомендуют применять модуляторы на 4 мк с низким уровнем проводимости.

Сопротивление на цепи в среднем составляет 4 Ом. Вторые контакты замыкаются на переходнике. Если рассматривать схему с дипольным выпрямителем, то преобразователь используется только положительной полярности. Над ним устанавливается подкладка. Изолятор в данном случае не потребуется. Особое внимание при подключении уделяется преобразователю. ДХО разрешается подключать только через трансивер.

Подключение через бесконденсаторный переходник

Подключение ДХО от генератора через бесконденсаторный переходник подразумевает применение одного выпрямителя низкой проводимости. При этом расширитель используется с тиристором либо без него. ДХО в данном случае подводится через тиристор. Первые контакты замыкаются на линейном выходе.

Переходник устанавливается за расширителем. Если рассматривать контактные выпрямители, то они выставляются по первой фазе. Выходы от генератора подводятся под преобразователь. Синий провод ДХО замыкается на пластине. Если рассматривать схему на однопереходном модуляторе, то всего потребуется два расширителя. Сопротивление в цепи в среднем равняется 30 Ом. Первый переходник выставляется за преобразователем. Его контакты замыкаются на ДХО. Также надо отметить, что синий провод подводится к пластине. Тиристор разрешается применять переменного типа.

Использование модульного переходника

Схема подключения ламп с модульными переходниками очень часто встречается. Под преобразователь устанавливается подкладка. Тиристоры можно использовать на 4 мк. Первый контактор устанавливается за преобразователем. Расширитель сразу подключается к ДХО. Также надо отметить, что первые контакты замыкаются на пластине, а синий провод подводится напрямую через трансивер.

Второй переходник разрешается устанавливать за генератором. Однако для этого используется дипольный выпрямитель. Сопротивление в цепи, как правило, не превышает 45 Ом. Изолятор устанавливается только за преобразователем. Второй контакт подводится к ДХО. После этого соединяется переходник и расширитель. Проводка при этом должна быть надежно зафиксирована.

ДХО с регуляторами

Схема подключения ДХО с регулятором может иметь несколько переходников. Трансивер для установки используется с модулем низкой направленности. Также надо отметить, что первый переходник устанавливается с генератором. Сопротивление в цепи равняется не более 55 Ом. Если рассматривать расширитель на три выхода, то модулятор применяется на 5 мк. Изолятор разрешается устанавливать за ДХО. Обкладки находятся под преобразователем. Непосредственно регулятор подключается через верхние контакты. ДХО можно использовать разной мощности. Если рассматривать цепи с двумя модуляторами, то переходники применяются с линейными выходами.

Дневные ходовые огни «Панасоник»

Лампы данной торговой марки обладают высокой проводимостью. Схема подключения ДХО предполагает применение дипольных переходников и одного модулятора. Также надо отметить, что расширитель используется на 6 мк. Изолятор устанавливается за ДХО. Тиристор применяется импульсного либо выходного типа.

Если рассматривать первый вариант, то трансивер ставится за генератором. Сопротивление в цепи составляет около 45 Ом. ДХО разрешается устанавливать через контакторы. При этом верхние контакты замыкаются на пластине. Специалисты советуют тщательно зачищать переходники. Модулятор монтируется за преобразователем. Выпрямители с одним выходом крепятся через расширитель. Синий проводник фиксируется на пластине.

ДХО «Филипс»

Как подключить дневные ходовые огни «Филипс»? Лампы данной торговой марки можно подсоединять через линейные переходники. Модулятор разрешается использовать с преобразователем. Лампы облают высокой проводимостью, однако, у них высокий коэффициент нагрева. Схема подключения ДХО имеет два блока. Преобразователь устанавливается за генератором. Первый модулятор монтируется с подкладкой, и сопротивление равняется не более 45 Ом.

Переходники сразу подключаются к ДХО. Также надо отметить, что преобразователь используется с интегральным выходом. К нему подводится синий провод. Модулятор подсоединяется в последнюю очередь. Первый переходник от расширителя замыкается на пластине. Если рассматривать схему на канальном расширителе, то ДХО разрешается устанавливать через два блока, а сопротивление составит около 40 Ом. Преобразователь замыкается под генератором. ДХО разрешается подключать через переходники с интегральным выводом. Изоляция стандартно находится за генератором.

Подключение ДХО «Делюкс»

Как подключить дневные ходовые огни «Делюкс»? Лампы данной торговой марки производятся под обычные переходники. Расширители разрешается использовать не всех типов. Стандартная схема подключения ДХО предполагает применение модулятора и одного блока. Верхние контакты от ламп замыкаются на пластине. Для этого придется воспользоваться отверткой. Также надо отметить, что блок устанавливается за генератором. Выпрямитель в цепи разрешается применять на три выхода. Первые контакты элемента подводятся по первой фазе.

Подключение дневных ходовых огней подразумевает установку преобразователя с одним фильтром. Сопротивление составляет около 45 Ом. ДХО устанавливается через линейный выход. Реле разрешается фиксировать с дипольными переходниками. При этом нижние контакты замыкаются по второй фазе. Изоляция должна находиться за генератором. Модулятор фиксируется с проводимостью от 5 мк. Сопротивление в цепи на этом участке составляет около 40 Ом.

схема подключения дневных ходовых огней на автомобиле, как правильно подсоединить включение через реле и без него

Применение дневных ходовых огней на автомобиле при передвижении в светлое время суток имеет множество преимуществ. Рассмотрим, что собой представляет подключение ДХО, как правильно выбрать оборудование и подсоединить его своими руками через реле с четырьмя или пятью контактами, а также посредством генератора и габаритных огней и фар ближнего света, и как при этом задействовать в схему блок управления.

Содержание

• 1 Как выбрать дневные ходовые огни
• 2 Подключение ДХО от генератора
• 3 Использование для подключения габаритных огней и фар ближнего света
• 4 Четырехконтактное реле в схеме подключения дневных ходовых огней
• 5 Через пятиконтактное реле
• 6 Блок управления дневными ходовыми огнями в схеме подключения
• 7 Основные выводы

Как выбрать дневные ходовые огни

Прежде чем установить и подключить ДХО на свое авто, необходимо грамотно подобрать оборудование. В первую очередь на это влияет дизайн и конструкция модели:

1. Элементы дополнительной системы фар могут иметь как округлую, так и квадратную форму. Определяющим фактором здесь является геометрия бампера и, конечно, внешний вид профиля машины.
2. Габариты оптики полностью определяются размерами полостей для их установки, например, в воздухозаборнике.

Чтобы правильно подключить ДХО, необходимо также учесть общую яркость – она складывается из аналогичных характеристик каждого блока и варьируется в пределах значений от 350 до 150 люменов.

Согласно списку нормативных требований, в том числе ГОСТу Р 41.48-2004, подключить дневные ходовые огни на авто можно только с соблюдением следующих параметров:

1. Расстояние до поверхности дороги должно находиться в рамках от 0,25 до 1,5 метров.
2. Между крайней габаритной точкой машины до фары не должно быть более 40 см.
3. Минимальный промежуток между двумя соседними элементами ДХО (левым и правым) равняется 60 см (для авто шириной до 1,3 метра показатель снижается до 40 см).
4. Отклонение по горизонтальной плоскости – не более 20 градусов, по вертикали – 10 градусов.

Внимание!

Использование ДХО позволяет избежать множество негативных явлений, связанных с применение фар ближнего света и габариток в дневное время. Это прежде всего, увеличение срока службы ламп основной оптики, снижение энергопотребления, исключение случаев, когда водитель забывает подключить или выключить подсветку.

Подключение ДХО от генератора

Самый простой способ монтажа ДХО – это подключить его напрямую к генератору. Такая схема проста и незатратна. При такой схеме минусовой заряд подсоединяется от массы – корпуса авто, плюсовой – от генератора через кнопку включения, расположенную в салоне. При таком устройстве фонари будут работать только при включенном двигателе. Оно является самой простейшим и одновременно надежным, так как в нем не задействуются дополнительные устройства и бортовая электросеть.

Важно! Дешевые ДХО можно подключить без контролера и управляющего модуля. Однако электропитание автомобиля не отличается высоким качеством, а лэд-элементы оптики весьма чувствительны к малейшим скачкам напряжения.

Лучше устанавливать модели либо с 12-вольтовым стабилизатором (функционирующем только при заведенном моторе), либо блоком управления (работающем от АКБ). При этом последние могут разделяться на две модификации – отключаются автоматически при глушении двигателя и по мере падения напряжения ниже тринадцати вольт (что при новом аккумуляторе не всегда совпадает с моментом гашения агрегата).

Использование для подключения габаритных огней и фар ближнего света

Включение ДХО от габаритных огней и фар ближнего света требует подключить к схеме цепь питания оптики. Для этого необходимо:

1. Провод ДХО подсоединить к плюсовому контакту АКБ.
2. Минусовую жилу подключить к плюсу самих ходовых огней.

В результате ток будет протекать от «+» АКБ через светодиодные элементы к габаритному освещению. От них через спираль лампочки на корпус, то есть «-» для всей сети. Ввиду малого электропотребления лэд-элементы смогут светиться, в то время как спираль габаритов будет выключена.

Если включить габаритные огни, на плюсовом их контакте появятся 12 вольт со знаком «+», потенциалы на ДХО сравняются и кристаллы погаснут. Аналогичным образом можно подключить через лампы ближнего света. Принцип действия сохранится таким же.

При всех преимуществах, у такого способа есть недостатки, противоречащие ПДД:

1. ХДО светят при работающем моторе.
2. При наличии светодиодов в габаритной подсветке схема не будет функционировать.
3. При мощных лэд-элементах (сопоставимых по характеристикам с лампами накала) система не включится.
4. Потребуется установка предохранителя.

Совет! Устранить первый минус можно, если плюсовой провод светодиодов подключить к «+» зажигания.

Четырехконтактное реле в схеме подключения дневных ходовых огней

Это один из двух способов, позволяющих подключить ДХО так, чтобы они начинали работать только после запуска агрегата. При этом включение и отключение будет осуществляется не кнопочным механизмом, а автоматически. Для этого между генератором и светодиодами в схему устанавливается геркон и 4-контактное реле. Порядок ее действия достаточно прост:

1. После запуска мотора от генератора проходит сигнал на реле, что приводит к срабатыванию лэд-элементов (габариты не зажигаются, так как ток, проходящий через реле, очень мал).
2. При включении габаритных огней, ДХО автоматически отключаются.

Четыре контакта самого реле необходимо подключить к следующим элементам схемы:

1. На выводы «+» светодиодных элементов.
2. На плюсовую жилу от габаритных огней.
3. На один из выводов геркона.
4. На плюс генератора или аккумулятора (как вариант, на ручной тормоз).

Недостаток схемы – ДХО нельзя будет подключить к питанию, в случае если габариты также имеют светодиодную основу.

Через пятиконтактное реле

Монтаж ДХО на базе реле из 5 контактов подразумевает отсутствие вышеозвученных проблем и соответствие их ГОСТу. Разъемы устройства нужно подключить к следующим модулям:

1. На плюсовые проводники светодиодов.
2. На «+» лампочки габаритов.
3. На кузов машины.
4. На плюс замок зажигания.
5. Один контакт остается заизолированным.

Как только ключ в замке повернут, поступает ток 12 В на ДХО, и они начинают светить. Если включить габаритки, контакт, посылающий плюс на ходовые огни, размыкается, но при этом соединяется с минусом, включая их.

Важно! ДХО при такой схеме будут срабатывать сразу после включения зажигания. Однако несмотря на этот недостаток, способ рабочий, даже если в габаритах установлены светодиоды.

Блок управления дневными ходовыми огнями в схеме подключения

Способ, позволяющий максимально надежно подключить ДХО, это через блок управления. Они начинают работать после запуска мотора, при этом они защищены от перегрузок и их не придется часто менять от быстрого перегорания, кроме того, они идеально подходят для работы с любыми типами ламп. Качественные приборы подобного типа должны отвечать нормам ГОСТа и характеризоваться следующими преимуществами:

1. Встроенный блок стабилизации.
2. Максимальная мощность нагрузки – до 36 ватт.
3. Легкость в установке.

К этому можно добавить, что блок должен быть универсальным и подходить под любую модель авто, иметь надежную влаго- и пылезащиту.

Основные выводы

Чтобы правильно подключить ДХО на автомобиль, прежде всего необходимо правильно подобрать их компоненты в соответствии с дизайном и конструкцией модели, а также требованиями ГОСТа. При этом можно использовать несколько видом схем:

1. От генератора.
2. Через габаритные огни и фары ближнего света.
3. Посредством 4-контактного реле.
4. С помощью 5-контактного реле.
5. С применением блока управления.

При выборе способа, как лучше подключить ДХО нужно учитывать удобство их дальнейшей эксплуатации и соответствие требованиям ПДД.

Предыдущая

Автомобильный светКак правильно выбрать и поменять лампы ближнего света Opel Astra H

Следующая

Автомобильный светПредназначение, выбор и замена лампочек в приборную панель

Схема подключения ДХО от генератора или через реле. Как подключить дневные ходовые огни своими руками?

ДХО (дневные ходовые огни) в автомобиле можно подключить через генератор или реле. При этом необходимо учитывать мощность лампы. Стандартная схема предполагает использование удлинителя на четыре выхода. Инвертор выбран с несколькими модуляторами. Провода от ДХО управляются переходником. Чтобы лучше понять, как подключается устройство, необходимо рассмотреть стандартную схему.

Схема подключения ходовых огней с одним блоком

Схема подключения дневных ходовых огней через один блок имеет два удлинителя контактного типа. Непосредственно контакты инвертора замыкаются на генераторе. Синий провод в данном случае является изоляцией. Сопротивление преобразователя в среднем составляет 30 Ом. Также следует отметить, что тиристор потребуется на четыре выхода. Первые проводники замыкаются на удлинителе. Преобразователь должен быть установлен вместе с фильтром. Второй проводник от расширителя замыкается на нулевую фазу.

Использование двух блоков в ДХО

Схема подключения ДХО своими руками предполагает использование одного щупа. Есть версии на три и четыре выхода. Если рассматривать первый вариант, то модулятор применяется униполярного типа. Переходник под него подбирается разной полярности. При подключении первые контакты отсоединяются от удлинителя.

Также следует отметить, что облицовка устанавливается под преобразователь. Выходные контакты первого порядка выведены на удлинитель. Синий провод закорочен на пластину. Выпрямитель в этом случае нуждается в заземлении. Если рассматривать схему на три переходника, то блок подключения дневных ходовых огней выведен на расширитель. При подключении первого замыкается контакт первого порядка. Сопротивление выпрямителя среднее 45 Ом.

Последовательное включение ходовых огней от генератора

Схема подключения генератора ДХО имеет три переходника. Сопротивление 40 Ом. Удлинитель для этих целей выбирается с открытым выпрямителем. Сначала установил удлинитель. Непосредственно первые контакты замкнулись на пластине. Синий провод от адаптера подводится к расширителю. Дополнительно осталось подключить преобразователь. ДХО устанавливаются только через выпрямитель. Замыкающие контакты выведены на пластину. Если рассматривать обычные лампы, то переходник можно использовать с линейным выходом. Для соединения контактов понадобится отвертка.

Параллельная работа

Схема параллельного подключения устройства предполагает использование трех адаптеров. Наполнитель, пригодный для этой цели, имеет разную проводимость. Если расстроить зачарованные на 3 мк, то выпрямитель ставится с одной коробкой. ДХО подключается через переходник с линейным выходом. Первые контакты замыкаются на пластине. Также следует отметить, что сопротивление выпрямителя в среднем равно 40 Ом. Для подключения удлинителя используется одномоментное реле. Цепь контакта через первую фазу. Для проверки схемы понадобится батарейка. Если рассматривать схему с двумя расширителями, то ДХО устанавливаются через переходник с двойным выходом.

В выпрямителе используется положительная полярность. Сопротивление его обычно не превышает 40 Ом. ДХО разрешено выводить через конвертор. Непосредственно первые контакты замыкаются в первую очередь. Также следует отметить, что синий провод от преобразователя закреплен на пластине. Для изолирующих модуляторов высокой проводимости. Учитывая переходник на два вывода, важно отметить, что кантаты на вторую фазу можно подключать только после проверки сопротивления

Дневные ходовые огни с напряжением 12 В

Схема подключения ламп 12 В подразумевает наличие расширителей переменного типа. Только цепь имеет два адаптера. Первые контакты питаются через преобразователь. Синий провод от генератора закорочен на пластину. Удлинители применяются низкой ориентации. Есть модификации на три или четыре выхода. Если рассматривать первый вариант, то специалисты советуют использовать только инвертирующие модуляторы.

Первые контакты разрешается замыкать на пластине. Фазовый переходник устанавливается на генератор. Сопротивление расширителя равно среднему 40 Ом. Кроме того, важно обратить внимание на проводимость выпрямителя. Если рассматривать полупроводниковые удлинители, то они имеют четыре вывода. Для подключения конвертера к системе потребуется трансивер. Замыкание первых контактов — на генераторе. Сопротивление выпрямителя при подключении равно 45 Ом.

Подключение ДХО к сети 15 через реле

Подключение через реле ДХО происходит с двумя адаптерами. Удлинитель используется на три выхода. Контакты от генератора управляются преобразователем. Также следует отметить, что первый контактор выведен на расширитель. Непосредственно первые контакты замыкаются на адаптере. Синий провод от преобразователя подключается к пластине. Специалисты рекомендуют использовать модуляторы до 4 мк с низким уровнем электропроводности.

Сопротивление по цепи среднее 4 Ом. Вторые контакты замыкаются на переходнике. Если рассматривать дипольную схему с выпрямителем, то преобразователь используется только положительной полярности. Сверху устанавливается подкладка. Изолятор в этом случае не требуется. Особое внимание уделяется подключению инвертора. ДХО разрешается подключать только через трансивер.

Подключение с помощью неконденсированного адаптера

Подключение ДХО от генератора через неконденсированный адаптер подразумевает использование одного выпрямителя с малой проводимостью. Удлинитель используется с тиристором или без него. ДХО в этом случае питается через тиристор. Первые контакты замыкаются на линейный выход.

Адаптер устанавливается за расширителем. Если рассматривать контактные выпрямители, то они устанавливаются для первой фазы. Выходы генератора суммируются под датчиком. Синий провод ДХО замыкается на пластину. Если рассматривать схему на одномоментном модуляторе, то нужно всего два удлинителя. Сопротивление в цепи в среднем равно 30 Ом. Первый адаптер установлен для преобразователя. Его контакты замыкаются на DXO. Также следует отметить, что синий провод подведен к плите. Тиристор допускается использовать переменного типа.

Модульные адаптеры

Схема подключения ламп с модульным адаптером очень распространена. Преобразователь устанавливается под футеровку. Тиристоры можно использовать на 4 мк. Первый контактор устанавливается за преобразователем. Удлинитель подключается непосредственно к ДХО. Также следует отметить, что на плате замыкаются первые контакты, а синий провод заводится напрямую через трансивер.

Второй адаптер можно установить для генератора. Однако это использование дипольного выпрямителя. Сопротивление в цепи, как правило, не превышает 45 Ом. Изолятор устанавливается сразу за преобразователем. Второй контакт подается на ДХО. Затем подключите адаптер и удлинитель. Проводка должна быть надежно закреплена.

Контроллеры ДХО

Схема подключения ДХО с контроллером может иметь несколько адаптеров. Трансивер используется для установки модуля низкой ориентации. Также следует отметить, что первый переходник устанавливается вместе с генератором. Сопротивление в цепи равно 55 Ом. Если рассматривать расширитель на три выхода, то модулятор применяется на 5 мк. Изолятор может быть установлен для ДХО. Пластины находятся под датчиком. Непосредственно инвертор подключается через верхние контакты. ДХО можно использовать в разных мощностях. Если рассматривать схему с двумя модуляторами, то переходники используются с линейными выходами.

Дневные ходовые огни «Panasonic»

Лампы этой марки обладают высокой проводимостью. Схема подключения ДХО предполагает использование дипольного адаптера и одного модулятора. Также следует отметить, что на МК 6 используется расширитель. Изолятор установлен для ДХО. Используется тиристорный или импульсный тип выхода.

Если рассматривать первый вариант, то трансивер размещается за генератором. Сопротивление около 45 Ом. ДХО разрешены через контакторы. Верхние контакты замыкаются на пластине. Специалисты советуют тщательно отшлифовать переходник. Модулятор монтируется за преобразователем. Одновыходные выпрямители подключаются через удлинитель. Синий проводник закреплен на пластине.

ДХО Philips

Как подключить дневные ходовые огни Philips? Лампы этой марки можно подключать через линейный адаптер. Модулятор разрешено использовать с преобразователем. Лампы обладают высокой проводимостью, однако имеют высокий коэффициент нагрева. Схема подключения ДХО состоит из двух блоков. Преобразователь устанавливается за генератором. Первый модулятор смонтирован с подкладкой, сопротивление равно 45 Ом.

Адаптер немедленно подключается к ДХО. Также следует отметить, что преобразователь используется с интегральным выходом. К нему подведен синий провод. Модулятор подключается последним. Сначала переходник от удлинителя защелкивается на пластине. Если посмотреть на схему удлинителя канала передачи данных, то ДХО можно установить через два блока, а сопротивление составляет около 40 Ом. Преобразователь закрыт генератором. ДХО можно подключить через переходники от встроенного выхода. Изоляция стандартная для генератора.

Подключение ДХО Deluxe

Как подключить дневные ходовые огни Deluxe? Лампы этой марки изготавливаются под обычный переходник. Удлинители разрешено использовать не всех типов. Стандартная схема подключения ДХО предполагает использование модулятора и одного блока. Верхние контакты ламп замыкаются на пластину. Придется использовать отвертку. Также следует отметить, что блок устанавливается для генератора. Схему выпрямителя допускается применять на три выхода. Первый контактный элемент суммируется с первой фазой.

Подключение дневных ходовых огней включает в себя установку преобразователя с одним фильтром. Сопротивление около 45 Ом. ДХО устанавливается через линейный выход. Реле разрешается закреплять дипольным адаптером. Нижние контакты замкнуты на вторую фазу. Изоляция должна быть позади генератора. Модулятор фиксированный с проводимостью 5 мк. Сопротивление на этом участке около 40 Ом.

БЫТЬ: https://tostpost.com/be/a-tamab-l/27682-shema-padluchennya-dho-ad-generatara-abo-praz-rele-yak-padklyuchyc-dze.html

Германия: https://tostpost.com/de/autos/27712-anschlussplan-tfl-vom-generator-oder-ber-ein-relais-wie-verbinden-tagf.html

ES: https://tostpost.com/es/coches/27747-esquema-de-conexi-n-de-drl-de-generador-o-a-trav-s-de-un-rel-c-mo-cone. HTML

Привет: https://tostpost.com/hi/cars/15537-wiring-diagram-for-drl-from-the-generator-or-via-a-relay-how-to-connec.html

КК: https://tostpost.com/kk/avtomobil-der/27635-osu-shemasy-ob-ekt-ler-generatordy-nemese-rele-alay-k-nd-zg-zh-r-s-ott.html

PL: https://tostpost.com/pl/samochody/27354-schemat-pod-czenia-drl-od-alternatora-lub-przez-przeka-nik-jak-pod-czy. html

PT: https://tostpost.com/pt/carros/27359-esquema-de-liga-o-de-drl-do-gerador-ou-atrav-s-do-rel-como-ligar-as-lu. HTML

TR: https://tostpost.com/tr/arabalar/28896-ba-lant-emas-drl-jenerat-r-veya-r-le-zerinden-nas-l-ba-lar-m-g-nd-z- fa.html

Великобритания: https://tostpost.com/uk/avtomob-l/27595-shema-p-dklychennya-dho-v-d-generatora-abo-cherez-rele-yak-p-dklyuchi.html

3 Интересные схемы ДХО (дневные ходовые огни) для вашего автомобиля

ДХО или дневные ходовые огни представляют собой цепь ярких огней, в основном светодиодов, установленных прямо под фарой автомобиля, которые автоматически загораются в дневное время, чтобы другие могли отчетливо видеть заметить приближающийся автомобиль даже издалека.

Представленная схема ДХО или дневных ходовых огней была запрошена г-ном Сентилом. Давайте разберемся с полной конструкцией.

Содержание

Технические требования

Здравствуйте, сэр,

Я заядлый любитель делать что-то своими руками. Недавно я хотел сделать ДХО (дневные ходовые огни) для своей машины, используя светодиоды smd мощностью 1 Вт.

Но я не смог найти подходящую схему для своих нужд. Я хочу управлять восемью светодиодами мощностью 1 Вт от автомобильного аккумулятора.

Я был бы очень признателен, если бы вы могли разработать простую и надежную схему для управления 8 светодиодами мощностью 1 Вт от входного напряжения 12–14 В.

Я также планирую добавить радиатор для отвода тепла, выделяемого светодиодами.
С уважением,
Senthil

Дизайн

Что такое ДХО или устройство дневных ходовых огней:

ДХО — это автомобильное осветительное устройство безопасности, специально предназначенное для движущихся транспортных средств для повышения заметности в дневное время, особенно когда дневной свет сопровождается туманом или в пасмурные пасмурные дни. Обычно крепится рядом с фарами с обеих сторон.

Обычно система ДХО представляет собой постоянно горящую лампу высокой интенсивности. С появлением современных светодиодов высокой интенсивности изготовление лампы ДРЛ занимает менее часа.

В соответствии с запросом предлагаемые дневные ходовые огни или схема ДХО будут иметь следующую форму:

Однако, если вы хотите немного оживить вышеизложенную идею и считаете, что система должна соответствовать названию. что это было указано, вы хотели бы сделать это буквально «бегущим» или преследующим что-то!

Создание схемы ДХО

Схема ДХО, обсуждаемая ниже, показывает, как мы можем добавить бегущий эффект к вышеприведенной конструкции и сделать ее еще интереснее.

Схема на самом деле представляет собой простую мощную схему управления светодиодами, которая способна последовательно управлять множеством светодиодов мощностью 1 Вт.

IC 4017 — это счетчик десятилетия Джонсона, который генерирует последовательное переключение на своих 10 выходах в ответ на положительные импульсы на выводе № 14. Эти импульсы называются тактовыми сигналами.

Как видно из приведенной схемы, IC 555 сконфигурирован в своем базовом режиме нестабильного мультивибратора и генерирует необходимые часы для IC 4017. к контакту № 14 микросхемы IC4017.

В ответ на вышеуказанные часы выход IC 4017 сдвигает последовательность старшей логики с вывода № 3 на вывод № 6. В тот момент, когда он достигает вывода № 6, последовательность возвращается к выводу № 3, и цикл повторяется.

Поскольку требуется только 8 светодиодов, контакт № 9подключен к выводу сброса микросхемы, так что только 8 выходов становятся активными с требуемыми функциями.

Скорость, с которой эта последовательность может «бежать» или «преследовать», будет зависеть от настройки банка 100k. Любое значение от 1 до 5 Гц может быть установлено соответствующей регулировкой потенциометра.

Транзисторы реагируют на последовательные высокие импульсы на своих основаниях и включают подключенные светодиоды мощностью 1 Вт по той же схеме, создавая мощный ослепляющий эффект «бегущего» светодиода.

Так как подсветка очень мощная, она будет видна даже в дневное время и в туманные дни, поэтому схема очень подходит в качестве блока ДХО и может использоваться в автомобилях в качестве устройства дневных ходовых огней.

Цепь ДХО светодиода Chasing Dark Spot

Для создания «эффекта бегущего темного пятна» используйте PNP-транзисторы вместо NPN-транзисторов, подключите эмиттеры к плюсу, а светодиоды подключите к коллекторам и земле. Не забудьте также поменять полярность светодиодов.

2) Цепь контроллера интеллектуальных автомобильных ДХО

Вторая схема объясняет, как можно управлять ДХО в автомобиле, уменьшая их интенсивность при включенных фарах или контрольных лампах для повышения их эффективности. Идея была предложена г-ном Робом. Давайте узнаем больше об этой интеллектуальной схеме управления интенсивностью ДХО.

Привет Хабар,

Постараюсь объяснить подробнее. Мне нужен модуль, который будет подключаться к набору ДХО вторичного рынка, что позволит им включаться при включенном зажигании автомобиля (в идеале через прямое соединение с аккумулятором с датчиком напряжения, чтобы включить их, но если не через зажигание).

Модуль нужен для подключения к фаре, чтобы при ее включении ДХО тускнели до 50%.

Модуль также должен затемнять ДХО, когда индикатор активируется на определенной стороне автомобиля (правый ДХО затемняется, когда включается правый индикатор и т. д.).

В этом аспекте нет необходимости, когда включены фары, так как ДХО уже тусклые. Когда индикаторы выключаются, я бы хотел, чтобы ДХО возвращались к полной яркости, скажем, в течение 2 секунд или около того.

Это в основном так же, как новые ДХО Audi, которые встроены в их фары.

Я надеюсь, что этой информации достаточно для создания схемы, но если нет, я могу попытаться дать вам дополнительную информацию. Кроме того, лучше всего использовать ваш метод реле!

Спасибо

Роб

Предлагаемая интеллектуальная, энергоэффективная схема контроллера ДХО может быть построена любым из следующих способов.

Первый — довольно грубый подход, который даст ожидаемые результаты, но не сэкономит вам электроэнергии, поэтому цель здесь может не сработать.

Ступень T1 включена для включения эффекта затухания в DRL, если эта функция не требуется, T1, R2, C1 могут быть полностью исключены, а N/C реле напрямую соединено с соединением положительного DRL. и Р1.

C1 определяет период постепенного повышения яркости ДХО

Вторая конструкция может считаться энергоэффективной благодаря включению ступени регулятора напряжения, включающей T2, R1, R2. Т2 настроен как общий коллектор.

Здесь T1 и связанные с ним детали выполняют ту же функцию, что и выше, в то время как T2 сконструирован так, чтобы производить на 50 % меньше напряжения для DrL при включении фар или указателей поворота.

Последняя схема также является умным способом управления подсветкой ДХО.

Здесь ступень Т2 заменена ступенью регулятора тока LM317, которая регулирует интенсивность ДХО на 50% в рекомендуемых ситуациях, но в отличие от второй схемы выполняет операции по уменьшению тока вместо напряжения.

 Схема цепи

• R1, R2, R3 = 10k
• T1, T2 = TIP122
• D1, D2 = 1N4007
• D3 = также 1N4007 (необязательно)
• RELAY = 12V, 400 Ом, SPDT
