Eagle cad torrent. Обзор книги «Разработка печатных плат в EAGLE» и программы Autodesk EAGLE для проектирования печатных плат

Как книга «Разработка печатных плат в EAGLE» помогает освоить популярную САПР для проектирования печатных плат. Какие возможности предоставляет Autodesk EAGLE для разработчиков электроники. Почему EAGLE становится все более популярным среди радиолюбителей и профессионалов. Как научиться эффективно использовать EAGLE для создания печатных плат.

Ключевые особенности программы Autodesk EAGLE

EAGLE (Easily Applicable Graphical Layout Editor) — это мощный и доступный программный пакет для проектирования печатных плат от компании Autodesk. Основные преимущества EAGLE:

• Широкие возможности для разработки печатных плат
• Наличие большого количества готовых библиотек компонентов
• Кроссплатформенность — работает в Windows, Linux, macOS
• Доступность как для радиолюбителей, так и профессионалов
• Популярность среди западных разработчиков электроники
• Растущая популярность среди отечественных радиолюбителей

О книге «Разработка печатных плат в EAGLE»

Книга «Разработка печатных плат в EAGLE» Мэттью Скарпино вышла в издательстве ДМК Пресс. Это первое русскоязычное издание, посвященное работе в EAGLE. Основные особенности книги:

• Подробно рассматривает все этапы проектирования плат в EAGLE
• Содержит много практических примеров и упражнений
• Написана доступным языком для начинающих пользователей
• Охватывает как базовые, так и продвинутые возможности EAGLE
• Поможет быстро освоить программу с нуля

Для кого предназначена книга

Книга «Разработка печатных плат в EAGLE» будет полезна широкому кругу читателей:

• Радиолюбителям, желающим освоить профессиональную САПР
• Студентам технических специальностей
• Инженерам-электронщикам, переходящим на EAGLE
• Профессиональным разработчикам печатных плат
• Всем, кто хочет научиться проектировать печатные платы

Ключевые темы, рассматриваемые в книге

Книга охватывает все основные аспекты работы в EAGLE:

• Интерфейс и настройка программы
• Создание принципиальных схем
• Разработка топологии печатных плат
• Работа с библиотеками компонентов
• Автотрассировка и ручная трассировка
• Проверка проекта и подготовка к производству
• Создание пользовательских библиотек
• Написание скриптов для автоматизации

Преимущества изучения EAGLE по этой книге

Книга «Разработка печатных плат в EAGLE» имеет ряд преимуществ для изучения программы:

• Структурированное изложение материала
• Пошаговые инструкции с иллюстрациями
• Практические примеры реальных проектов
• Советы по эффективному использованию EAGLE
• Рассмотрение типичных ошибок и способов их устранения
• Доступное объяснение сложных концепций

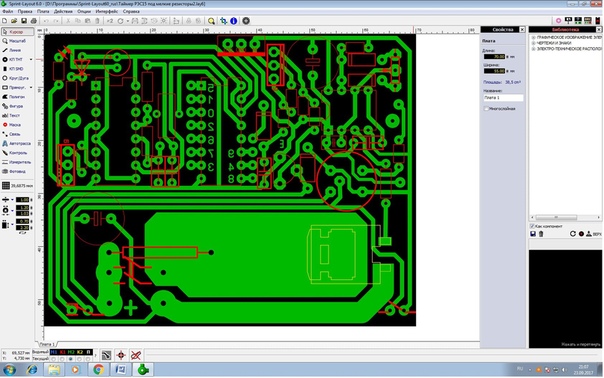

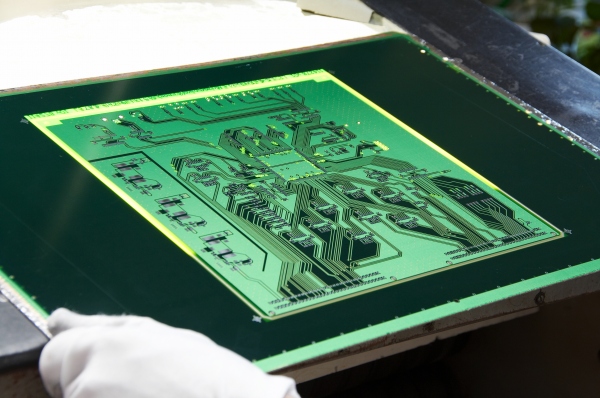

Роль печатных плат в современной электронике

Печатные платы играют ключевую роль в современной электронике и используются практически во всех электронных устройствах:

• Бытовая электроника (смартфоны, компьютеры, бытовая техника)
• Промышленное оборудование
• Автомобильная электроника
• Медицинское оборудование
• Военная и аэрокосмическая техника
• Телекоммуникационное оборудование
• Системы автоматизации и управления

Возможности EAGLE для профессиональной разработки

EAGLE предоставляет широкие возможности для профессиональной разработки печатных плат:

• Поддержка многослойных плат (до 16 слоев)
• Продвинутые инструменты трассировки
• Проверка правил проектирования (DRC)
• Экспорт в различные форматы производства
• 3D-визуализация платы
• Интеграция с механическими САПР
• Совместная работа над проектами

Сравнение EAGLE с другими САПР печатных плат

По сравнению с другими популярными САПР для разработки печатных плат, EAGLE имеет ряд особенностей:

• Более доступная цена по сравнению с Altium Designer
• Проще в освоении, чем OrCAD или Mentor PADS
• Кроссплатформенность в отличие от DipTrace
• Наличие бесплатной версии с ограничениями
• Большое сообщество пользователей и готовых библиотек
• Хорошая техподдержка от Autodesk

Перспективы развития EAGLE

Программа EAGLE продолжает активно развиваться под руководством Autodesk:

• Регулярные обновления с новыми функциями
• Улучшение интеграции с другими продуктами Autodesk
• Развитие облачных возможностей для совместной работы
• Совершенствование инструментов автотрассировки
• Расширение библиотек компонентов
• Оптимизация производительности для больших проектов

Таким образом, книга «Разработка печатных плат в EAGLE» является отличным пособием для изучения популярной САПР печатных плат. Она поможет как начинающим, так и опытным разработчикам освоить эффективные методы проектирования в EAGLE и создавать качественные печатные платы для различных электронных устройств.

Гравировка печатных плат на ЧПУ фрезерном станке. Часть первая. FlatCam

Кто палит группку моей лабы в ВК уже наверное видел, что у меня там последнее время сплошняком идет тема фрезеровки плат. Я покупал фрезерный станок прежде всего для того, чтобы на нем сверлить, резать и вытачивать разные корпусные изделия. Как дополнение к 3D принтеру. Гравировать на нем именно рельеф печатных плат, вместо классического травления в хлорном железе , как то даже не подразумевалось. Но ради любопытства попробовал. Получилось занятно. Хотя и довольно шумно. Для простых плат, пожалуй, этот способ даже предпочтительней травления. Т.к. в одном цикле позволяет получить и сверловку и обрезку. Да и двусторонние платы теперь делать намного проще. Т.к. совмещать верх с низом гораздо проще при фрезеровке, чем при травлении. Ну обо всем по порядку.

▌Софт
Надо как то получить план резки в формате GCODE для ЧПУ станка, а у нас есть только стандартные GERBER и Exellon Drill. Способов это сделать много. Например, в eagle есть скрипт pcb2gcode который, будучи один раз сконфигурированный, позволяет подготовить все нужные файлы в один клик. Правда у него есть довольной неприятный недостаток — он весьма криво зеркалит плату, просто переворачивая координаты. В результате двусторонки в нем делать неудобно. Ну и не все пользуются иглом, поэтому я решил описать более универсальный способ получения гкода из гербера.

Воспользуемся такой замечательной програмкой как FlatCam. Это опенсорцное, кроссплатформенная штука, написанная на питоне. Интерфейс у него, как это принято в опенсорце, кривое, тормозное и глючное УГ с невнятной юзабельностью… Но! Это все отлично компенсируется тем, что графический интерфейс этой хреновины, после окончательной настройки и подбора всех параметров, вам нужен чуть чаще чем никогда. У FlatCam есть внутренняя консоль, похожая на консоль и eagle или AutoCAD. Куда можно скармливать команды и он сам все будет строить. А внутренняя консоль приложения это лучший интерфейс который можно придумать.

Запилим двустороннюю плату. Возьмем стандартный набор gerber файлов который я отправляю на печать. О том как он формируется в EagleCAD я писал в одной из своих старых статей.

У нас там будет набор из файлов, из которых нам нужны только будут файлы

top_metal.gbr — верхний слой
bottom_metal.gbr — нижний слой
Dimensions.gbr — контур платы
drill.txt — сверловка

У меня они делаются запуском JOB проекта для CAM Eagle. Вот, можете скачать его и использовать. Корректный файл препроцессора, вывод которого без проблем принимают и наши конторы и китайские.

Запускаем FlatCam. Открывается такое белое окошко. Давайте все настроим. Идем во вкладку Options. И выбираем там Applications Default:

И выставляем там подряд все настройки. Во первых миллиметры, ибо империал нам нахер не упал.

Plot Options это просто настройки отображения. На результат не влияет. Галочка Plot решает за отображение, Sold за закраску, а Multicolored за разноцветность слоев.

Isolations Routing это то самое вырезание дорожек. Давайте тут сразу зададим дефолтные значения. Диаметр инструмента. Острие у штихеля может быть 0.1 или 0.2мм. Толще тоже бывают. Но эти самые ходовые. Лучше если параметр этот превосходит реальную ширину инструмента. Т.к. больше будет допуск и шире итоговые дорожки. Но, ни в коем случае не уже реального инструмента. Если сделать слишком широкие, то некоторые трассы просто не будут проложены, это будет видно. Между ними просто не пройдет инструмент. Так что надо ловить компромис. Обычно вкатывает 0.23 почти всегда.

Width (#passes) сколько делать проходов. Обычно один или два. Для очень узких дорожек не больше одного, а если топология жирная, да еще с силовыми дорожками и высокими напряжениями, то можно и побольше, для надежности.

Pass Overlap: перекрытие проходов. Указывается в частях от ширины. Т.е. 0.15 это 15% от ширины инструмента. Достаточно, чтобы сточить широкую канавку из двух, а не получить два штриха.

Combine Passes — эта галочка сливает разные проходы в одну обработку. Если ее не поставить, то у вас два прохода дадут два файла. Иногда полезно.

Board Cutout — обрезка платы. Тут также указываешь диаметр инструмента (

Non-copper regions — настройки определяющие полигоны которые надо снести. Тут только задавать смещение от изначальной геометрии (

Exellon Options — отображение сверловок. Plot — отображение, Solid — заливка. На конечный результат не влияет. Чисто опции интерфейса.

Create CNC JOB определяют параметры сверловки. Там есть глубина сверловки Cut Z, обычно ставится как толщина платы+0.2мм. Высота на которой сверло будет перемещаться к следующей точке — Travel Z, скорость подачи в мм/мин Feed rate. Я обычно ставлю 30. Торопиться тут некуда, особенно с очень тонкими сверлами. Toolchange Z — высота смены инструмента. Обычно при сверловке приходится менять сверла, т.к. много типов разных отверстий. Вот, для удобства, можно сразу задать высоту смены инструмента. Чтобы туда станок уходил перед остановкой на замену. Spindle speed это скорость вращения шпинделя, если конечно ваш ЧПУ станок может ей рулить. Мой вот не умеет (но я работаю над этим). Mill Holes — это интересная опция, указываем ей предельный диаметр. Скажем 1мм и все отверстия больше 1мм он будет пытаться не сверлить, а фрезеровать. Тогда можно воткнуть вместо сверла фрезу диаметром 1мм и забить на остальные размеры. Он их фрезанет и все.

Geometry Options — это, как я понял, настройки фрезеровки разных полигонов. Там все как и обычно Cut Z глубина фрезеровки, я поставил -0.1мм. Travel Z — безопасная высота перемещения от места до места, обычно пару миллиметров над платой. Feed Rate — скорость подачи. Тут индивидуально все. Tool dia — диаметр инструмента или его режущей кромки.

Paint Area — этим инструментом делается выкашивание меди с больших полигонов, как бы закрашивание их гравировкой. Тут все аналогично. Ставится диаметр инструмента (Tool dia), можно взять фрезу побольше т. к. 0.2 штихелем попробуй заштрихуй все, задается перекрытие проходов (Overlap) и отступ от от исходной линии контура который будет закрашен.

Ну и последний пункт это CNC Job Options. Он хорош тем, что тут можно еще раз указать диаметр инструмента (как понял, он пойдет в справку в гкод) и задать начальный кусок гкода (prepend) , который тупо вставится в начало и конечyый кусок гкода, который будет в конце (append). Тут можно пихать что угодно. Смену инструмента, остановку-пуск шпинделя, какие то подготовительные мероприятия и что на душу положит.

Все, настройка завершена и теперь все проекты будут использовать эти цифры как дефолтные значения. Это куда удобней, т.к. меньше риск что-либо забыть.

Создаем новый проект через File — New и вгружаем в него наши гербер файлы. Через File-OpenGerber и File-Open Exellon. Грузим все файлы.

Интерфейс тут, как я уже говорил, через жопу. На вкладке Project выбираем файл, на вкладке Selected делаем из него следующий шаг, у нас в проекте появляется еще один файл и с ним работаем дальше и так далее. И все это в правой части экрана в одну кашу сливается. Хотя выбрав файл, можно отключить отображение, сняв галочку с Plot. Причем если убрать отображение вообще всех слоев, то галочка Plot не снимется. Придется ее «передернуть», чтобы вернуть отображение обратно.

Скрываем все слои, кроме того с которым будем работать. Начнем со слоя Top. Выбираем его на вкладе Project и переходим на вкладку Selected (я предупреждал, что интерфейс наркоманский!)

Если вы изначально правильно настроили все дефолтные значения, то тут уже ничего крутить не надо. Все что нужно уже подставлено. Если нет, то заполните нужные значения. Теперь видите там ниже кнопки Generate Geometry в конце каждой секции? Каждая эта кнопка генерирует свой объект. Нас интересует Isolation — она сделает раскрой дорожек, с учетом ширины фрезы и количества проходов.

Поскольку все данные внесены, то жмем Generate Geometry и получаем результат:

Тут же можно и сделать обрезку платы. Это тоже сформирует отдельный обьект под обрезку. Это в следующей секции Board Cutout. Выбираем там нужные опции (о них было сказано выше, в описании общей настройки) и жмем под секцией кнопку Generate Geometry. Правда функция эта убогая и работает только для прямоугольных плат. Хрень, короче.

А на вкладке Project появился еще один объект:

Это контур нашей фрезеровки изолирующей проводники. Выбираем его и переходим в Selected, а там уже нас ждет подготовка под фрезеровку Create CNC Job:

Данные уже все вставлены, взяты из дефолтных. Можно подправить если вдруг что захотелось. Жмем Generate и получаем еще один обьект в Project.

Это трассировка. Теперь ее надо выгрузить в GCODE. Выбираем его, переходим на вкладку Selected и жмем кнопку Export GCODE, сохраняем файл. Готово!

Теперь разберемся со сверловкой. Сверлить будем с морды.

Да, если при вставке drill. txt из Eagle у вас в FlatCam отверстия убредают черт знает куда, то дело все в том, что в Eagle кривоватый экспорт Drill который иногда обрезает незначащие нули впереди. А формат Exellon этого не любит. Для этого у флаткама есть специальная опция. Надо написать в консоли FlatCam’a

set_sys excellon_zeros T

И все, проблема кривых игловских сверловок решена. Написать достаточно один раз, и опция будет запомнена в недрах программы навсегда.

Выбираем наш Drill.txt и переходим на вкладку Selected. Тут нас поджидают диаметры отверстий. Можно выбрать все сразу и тогда они будут просверлены за один заход.

Если же поставить галочку Tool Change, то после отсверловки каждого диаметра станок будет останавливаться и показывать смену инструмента. Ну или менять его, если есть соответствующая оснастка. Там же можно указать высоту смены инструмента — Tool Change Z. Удобно когда бошка сама уходит на удобную высоту. А можно выбирать диаметры отдельно и получить несколько программ под каждый инструмент в отдельности. Когда все параметры указали, то жмем Generate и получаем еще один объект:

Выбираем его и делаем EXPORT GCODE

Получили сверловку в виде GCODE файла.

Теперь давайте разберемся с Bottom слоем. Ведь у нас двусторонка. Нижний слой надо отзеркалить и вот тут заключается одна хитрость. Ведь его надо не просто отзеркалить, но и в координаты попасть, чтобы у нас фрезеровка прошла там где надо. А для этого нужны реперные метки. А с ними тут вообще все весело и не очевидно.

Итак, убираем все лишние слои с экрана и открываем только bottom. Теперь в главном меню в пункте Tool выбираем инструмент Double Sided PCB Tool и он появляется на вкладке Tool

Выбираем там слой который мы будем зеркалить. Это наш Bottom_metal.gbr. А дальше надо выбрать:

Ось симметрии, по которой плата будет зеркалиться. А также реперные точки. В графу point box указываем координаты точки через которые должна пройти ось симметрии. Направление оси (по х или по у мы уже указали выше). Пусть будет по X. Как узнать координаты? А тут просто, кликаем мышкой примерно в середине платы. При клике у нас в буфер обмена сохраняются координаты куда мы кликнули. Их мы вставляем в поле Point Box. Через эту точку примерно пройдет ось симметрии:

Теперь надо поставить реперные отверстия. Их надо ставить слева и справа от платы по одну сторону оси симметрии:

Точно также, кликаем и копипастим их координаты в поле Aligment Hole через запятую. Только расставля их учитывайте, то, что они должны быть За зоной фрезеровки контура, отмеченной желтым цветом. Если это проебать, то у вас фреза при обрезке контура врежется в реперные штыри. Осталось только вписать диаметр реперных отверстий и нажать кнопку Create Aligment Drill и у вас появляются отличные симметричные реперные точки.

Теперь жмем кнопку Mirror Object и относительно той же оси симметрий наш слой bottom_metal. gbr зеркально развернется.

Все, теперь повторяем с ним те же операции, что и со слоем Top. Т.е. сформировать геометрию через Isolation Routing, потом по ней сделать Create CNC Job и экспортировать GCODE.

Aligment Drills экспортируем в GCODE точно также как мы это делали в с обычной сверловкой. Будут отдельным файлом.

Осталось самую малость. Сделать контур обрезки. Я уже говорил, что это можно сделать через CutOut, но он убогий и режет только прямоугольники. Даже если у вас плата в форме круга, он зафигачит вам его квадратуру. А это как бы не айс. К сожалению НОРМАЛЬНО через графический интерфейс тут ничего не сделать. Но графический интерфейс у флаткама всасывает по мощности консольному. Выполняем несколько комманд:

isolate Dimensions.gbr -dia 2 -passes 1 -outname cut

Эта команда сделает изолирующий контур вокруг фигуры Dimension.gbr, что есть контур нашей платы инструментом диаметром 2мм, нашей отрезной фрезой то есть. Сделает за один проход и сохранит в выходном объекте с именем cut.

exteriors cut -outname cutout

Эта команда возьмет наш обьект cut и на его основе сделает еще один обьект, по большей его кромке (т.к. isolate делает два контура, изолируя контур платы как изолировала бы дорожку). Результатом станет объект cutout

delete cut

Удаляем обьект cut т.к. он уже не нужен, а помойку разводить в проекте не хочется.

geocutout cutout -dia 2 -gapsize 0.8 -gaps tb

Эта команда обходит по контуру и создает траекторию резки. Причем она понимает и крепежные язычки. dia это диаметр режущей фрезы в 2мм, gapsize это размер крепженых язычков, а gaps их расположение. В данном случае tb означает top & bottom. Но можно указать число, например, 4. И будет четыре язычка.

cncjob cutout -z_cut -1.6 -z_move 2 -feedrate 60 -tooldia 2 -spindlespeed 20000 -outname cutout.tap

Эта команда делает обьект фрезеровки из траектории cutout углубляюсь на глубину z_cut в 1. 6мм (толщина текстолита), безопасная дистанция z_move 2 мм над платой. С подачей feedrate 60мм/сек и диаметром обрезной фрезы в 2мм. Также указана скорость шпинделя spindlespeed 20000. Выходной файл зовется cutout.tap

delete cutout

Удаляем промежуточный обьект cutout, чтобы не засорял проект.

Все, у нас есть cutout.tap из которого можно сделать экспорт GCODE как мы уже делали раньше. Только обратите внимание на то, что у нас обрезка не зеркальная. Т.е. мы сверлим репера, сверлим основные отверстия, фрезеруем Top, потом переворачиваем плату, сажаем на репера, фрезераем Bottom, снова переворачиваем и фрезеруем контур. Чтобы сделать зеркальный Dimensions.gbr можно там же, где мы делали зеркалирование Bottom, после выставления точек реперов и оси симметрии и переворота Bottom слоя выбрать слой Dimensions и не меняя других значений нажать кнопку Mirror и для него. А потом уже сделать операцию формирования обрезки командами.

Команды не обязательно вставлять по одному, можно скопипастить прям пачкой, вот так:
isolate Dimensions. gbr -dia 2 -passes 1 -outname cut
exteriors cut -outname cutout
delete cut
geocutout cutout -dia 2 -gapsize 0.8 -gaps tb
cncjob cutout -z_cut -1.6 -z_move 2 -feedrate 60 -tooldia 2 -spindlespeed 20000 -outname cutout.tap
delete cutout

Теперь вы понимаете, почему я так матюгаюсь на интерфейс этой программы. СКОЛЬКО надо делать телодвижений для создания платы. А хотелось бы быстрей. И это возможно! Видели какой там командный интерфейс! А ведь можно сделать текстовый файл, куда записать все эти команды и запустить его как параметр к FlatCam и он начнет работать по нему сам. Скажем, вот такой файл cmd.tcl

new

set_sys excellon_zeros T

open_gerber d:/Mill/eagle/FTD/FT2232_db/Dimensions_mr.gbr
open_gerber d:/Mill/eagle/FTD/FT2232_db/Bottom_metal_mr.gbr
open_excellon d:/Mill/eagle/FTD/FT2232_db/drill_mr.txt

isolate Dimensions_mr.gbr -dia 1.5 -passes 1 -outname cut
exteriors cut -outname cutout
delete cut
geocutout cutout -dia 1. 5 -gapsize 0.8 -gaps tb
cncjob cutout -z_cut -1.2 -z_move 2 -feedrate 60 -tooldia 1.5 -spindlespeed 20000 -outname cutout.tap
delete cutout
write_gcode cutout.tap d:/Mill/eagle/FTD/FT2232_db/Dimensions_mr.tap

isolate Bottom_metal_mr.gbr -dia 0.23 -passes 1 -overlap 0.5 -combine 1 -outname bottom
cncjob bottom -z_cut -0.15 -z_move 2 -feedrate 100 -tooldia 0.2 -spindlespeed 20000 -outname bottom.tap
delete bottom
write_gcode bottom.tap d:/Mill/eagle/FTD/FT2232_db/Bottom_mr.tap

drillcncjob drill_mr.txt -drillz -1.6 -travelz 3 -feedrate 100 -spindlespeed 300 -toolchange True -outname drill.tap
write_gcode drill.tap d:/Mill/eagle/FTD/FT2232_db/Drill_mr.tap

Скармливаем через параметр командной строки FlatCam’у:

«c:\Program Files (x86)\FlatCAM\FlatCAM.exe» —shellfile=cmd.tcl

И у нас автоматом подгружаются нужные файлы из проекта (уже отзеркаленные заранее герберы и сверловки), тут же закидываются нужные обработки и автоматом все экспортируется в GCODE. И на выходе получаем готовые комплект планов резки-сверловки для односторонней платы. Автоматически!

Для двусторонней платы все чуточку сложней, т.к. есть операция выставления оси симметрии и реперных точек, которые как то надо задавать. Но никто не запрещает эти точки высчитать еще на этапе построения герберов, вписать куда-нибудь и сгенерировать уже с ними.

Продвинутые юзеры могут написать скрипт на cmd или bash, сделать на плате сразу какие-нибудь хитрые отверстия, скажем с диаметром 1.2345678мм , сгрепать их по характерным диаметрам из drill файла вместе с координатами и на их основе забацать координатные заморочки с зеркалированием строк.

Благо все команды хорошо документированы и расписаны в одном месте на сайте программы

Я пока так не упарывался. Но на батничках немного поразвлекался. Поскольку двусторонки я делаю редко, а обычно справляюсь односторонками, то в первую очередь сделал себе батник для быстрой генерации фрезеровки под односторонку. Гербер файлы надо выдать в отзеркаленном виде. То же касается и сверловки. В Eagle это делается просто. В CAM процессоре задаем следующие параметры:

После чего сохраняем этот набор как Job и если нам надо фрезануть плату, то запускаем это задание и получаем пачку нужных файлов:

• bottom_metal_mr.gbr — рисунок дорожек
• Dimensions_mr.gbr — контур платы
• Drill_mr.txt — сверловка.

_mr сигнализирует о том, что файлы отзеркалены. Настоятельно рекомендую сделать такие пометки в выводе. Чтобы ничего не перепуталось потом.

Дальше запускаем следующий батник:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78

:: Умолчания
@SET DIA=2
@SET GAP=0.8
@SET GAPS=tb
@SET DPT=1.6
@SET FR=60
@SET GRV=0.1
@SET PAS=2
@SET GRVW=0. 3

::Имена файлов и пути
@SET DIMEN=Dimensions_mr.gbr
@SET ISOL=Bottom_metal_mr.gbr
@SET DRI=drill_mr.txt
@SET FP="c:\Program Files (x86)\FlatCAM\FlatCAM.exe"

@ECHO Обрезка платы по контуру dimension_mr.gbr. Cверловка drill_mr.txt Гравировка bottom_metal_mr.gbr
@ECHO.
@ECHO По умолчанию:
@ECHO Диаметр фрезы	= %DIA% мм
@ECHO Подача фрезы	= %FR% мм/мин
@ECHO Ширина язычка	= %GAP% мм
@ECHO Расп. язычка	= %GAPS%
@ECHO Глубина сверл.	= %DPT% мм
@ECHO Глубина грав.	= %GRV% мм
@ECHO Ширина штихеля    = %GRVW% мм
@ECHO Проходов грав.	= %PAS%

@ECHO.

@SET /P DIA=Введите диаметр отрезной фрезы:
@SET /P FR=Введите скорость подачи обрезки контура:
@SET /P GAP=Введите ширину крепежного язычка:
@SET /P GAPS=Введите параметры расположения язычка (8,4,tb,lr,2tb,2lr):
@SET /P DPT=Введите глубину сверления отверстий (обычно это толщина текстолита+0.2):
@SET /P GRV=Введите глубину гравировки (0. 05...0.2):
@SET /P GRVW=Введите ширину лезвия штихеля гравера:
@SET /P PAS=Введите количество проходов гравера:



:: Берем текущий каталог
set dp=%CD%

:: Меняем в нем слеши на обратные (это надо флаткаму)
set dp=%dp:\=/%

:: Вбиваем программу.
echo new > cmd.tcl
echo set_sys excellon_zeros T >> cmd.tcl

:: Грузим файлы из корня
echo open_gerber %dp%/%DIMEN% >> cmd.tcl
echo open_gerber %dp%/%ISOL% >> cmd.tcl
echo open_excellon %dp%/%DRI% >> cmd.tcl

::Первым под обрезку идет контур.
echo isolate %DIMEN% -dia %DIA% -passes 1 -outname cut >> cmd.tcl
echo exteriors cut -outname cutout >> cmd.tcl
echo delete cut >> cmd.tcl
echo geocutout cutout -dia %DIA% -gapsize %GAP% -gaps %GAPS% >> cmd.tcl
echo cncjob cutout -z_cut -%DPT% -z_move 2 -feedrate %FR% -tooldia %DIA% -spindlespeed 20000 -outname cutout.tap >> cmd.tcl
echo delete cutout >> cmd. tcl
echo write_gcode cutout.tap %dp%/Dimensions_mr.tap >> cmd.tcl

:: Гравировка поверхности
echo isolate %ISOL% -dia %GRVW% -passes %PAS% -overlap 0.5 -combine 1 -outname bottom >> cmd.tcl
echo cncjob bottom -z_cut -%GRV% -z_move 2 -feedrate 100 -tooldia 0.2 -spindlespeed 20000 -outname bottom.tap >> cmd.tcl
echo delete bottom >> cmd.tcl
echo write_gcode bottom.tap %dp%/Bottom_mr.tap >> cmd.tcl

:: Затем идет сверловка
echo drillcncjob %DRI% -drillz -%DPT% -travelz 3 -feedrate 100 -spindlespeed 300 -toolchange True -outname drill.tap >> cmd.tcl
echo write_gcode drill.tap %dp%/Drill_mr.tap >> cmd.tcl


:: Последним шагом запускаем флаткам и скармливаем ему этот скрипт.
%FP% --shellfile=%dp%/cmd.tcl

Отвечаем на вопросы в диалоговом режиме, если жать Enter, то будут подставлены умолчания. А под конец запустится флаткам и сделает все сам 🙂

Видео версию этого действа я планирую скоро таки снять. Также ждите вторую часть, там я расскажу как программно корректировать кривизну текстолита.

Рецензия на книгу издательства ДМК Пресс «Разработка печатных плат в EAGLE» от портала pcbdesigner.ru

Привет, Гость! Войти

Главная » Блоги Экспертов И ИТ-Компаний » Рецензия на книгу издательства ДМК Пресс «Разработка печатных плат в EAGLE» от портала pcbdesigner.ru

Возможность размещать посты на проекте остановлена

Редакция CNews готова принять пресс-релизы компаний на адрес [email protected].

Приглашаем вас делиться комментариями о материалах CNews на наших страницах платформ Facebook, Telegram и Twitter.

Портал  «Разработка печатных плат в EAGLE» Юрия Кирьянова, автора сайта pcbdesigner. ru

В издательстве ДМК Пресс вышла книга Мэттью Скарпино «Разработка печатных плат в EAGLE». Публикуем рецензию на книгу её технического редактора, Юрия Кирьянова, разработчика печатных плат, автора сайта pcbdesigner.ru

«Чтобы представить степень интеграции печатных плат в нашу жизнь достаточно начать перечисление с обыденных вещей, в состав которых входят печатные платы — часов, телефонов, бытовой и вычислительной техники, автотранспорта, закончив средствами вооружений, космической техники и перспективных технологий.
Для того, чтобы печатная плата служила верой и правдой в изделии, нужно сначала её спроектировать, вдохнуть в неё жизнь. Проектирование печатных плат выполняют в специализированных CAD (Computer-Aided Design) программах. И тут уж каждый выбирает для себя. Решающими аргументами являются возможности рассматриваемого программного обеспечения, уровень технической поддержки и заложенный бюджет.
И вот тут, нельзя не уделить внимание EAGLE CAD от Autodesk — мощному и доступному программному пакету для эффективного проектирования печатных плат. Благодаря вышеизложенному, а также наличию большого количества готовых библиотек компонентов, и, наконец, кроссплатформенности (программа запускается на основных операционных системах, включая: Microsoft Windows, Linux, Apple Mac) EAGLE получила широкое применение среди западных разработчиков печатных плат, став важным инструментом как для радиолюбителей, так и для профессиональных инженеров.
EAGLE начинает покорять сердца и отечественных радиолюбителей. Однако, до недавнего времени, ввиду отсутствия литературы на русском языке, описывающей работу в данной программе, для того чтобы освоить ее, пришлось бы потратить массу сил и времени на поиск нужной информации.
До тех пор, пока не появилась книга Мэттью Скарпино «Разработка печатных плат в EAGLE» издательства ДМК Пресс, едва ли не единственная рускоязычная книга, описывающая работу в этой довольно интересной и перспективной CAD – программе.
Ещё очевидным плюсом книги «Разработка печатных плат в EAGLE» Мэттью Скарпино, является доступное и ясное изложение материала с точки зрения практика, более 10 лет использующего данную программу для проектирования печатных плат. Автор последовательно формирует в голове читателя четкую и ясную картину создания печатной платы – от процесса проектирования до воплощения ее в «железе».
Но не стоит думать, что книга «Разработка печатных плат в EAGLE» Мэттью Скарпино будет полезна только начинающему разработчику печатных плат. Данная книга будет интересна даже опытному инженеру в качестве полного справочного руководства по всем настройкам и функциям конфигурации программного обеспечения EAGLE.
Читая книгу «Разработка печатных плат в EAGLE», вы узнаете, как автоматизировать многие рутинные операции, начиная с создания компонентов, и заканчивая трассировкой соединений.
Разговор об этой занимательной книге можно продолжать и дальше, но, наверное, лучше один раз увидеть своими глазами и попробовать реализовать множество предложенных решений на практике, чтобы убедиться в этом воочию.
Знакомьтесь с EAGLE CAD, а книга Мэттью Скарпино поможет вам в этом!»

О новинке https://dmkpress.com/catalog/electronics/cad/978-5-97060-479-3/

Данный материал является частной записью члена сообщества Club. CNews.
Редакция CNews не несет ответственности за его содержание.

5 лет назад | категории: SMB: Бизнес

Комментарии

Другие публикации

Редакция CNews готова принять пресс-релизы компаний на адрес [email protected].

Приглашаем вас делиться комментариями о материалах CNews на наших страницах платформ Facebook, Telegram и Twitter.

CadSoft EAGLE 9.4.2 Crack Professional Полные ключи Все бесплатно 2022

Перейти к содержимому

9 января 2022 г. Программное обеспечение

Добавил Crackedздесь

CadSoft EAGLE Crack — отличное и очень быстрое программное обеспечение, предназначенное для помощи в проектировании опубликованных печатных плат. Он имеет простой интерфейс, который дает пользователям возможность создать новый проект, используя библиотеку, схему, планку или редактор текстовых сообщений. Кроме того, вы можете стать членом проводных сегментов, гибких линий, вращать элементы, фокусировать или смещать фокус, блокировать позиционирование элемента и изменять свойства объекта в зависимости от размера, школы, формы, шрифта, размера, класса, выравнивания. и многое другое.

EAGLE был подготовлен с необходимыми инструментами и интенсивным набором инструментов, благодаря чему мы, безусловно, можем подготовить диаграммы рассуждений для печатных плат. При создании печатных плат вы сможете проверить возможность оповещений и получать длины следов. Готовая печатная плата будет храниться в данных SCH, BMP, PNG, PBM, PGM, PPM, TIFF, XBM, XPM, CSV, HTML и TXT. Большим плюсом программы EAGLE может быть интуитивно понятный интерфейс. В этой программе вы увидите готовые схемы, блоки и другие необходимые матрасники со схемами. В бесплатной версии мы можем создавать диаграммы с ограниченным количеством постельного белья и уровнями сигнала. Чтобы запустить эту программу, вы должны войти в систему или настроить новый индивидуальный подход на веб-сайте производителя Autodesk.

CadSoft EAGLE Full Crack Все ключи Скачать бесплатно 2022

Эта программа интуитивно понятна и позволяет быстро освоить инструменты и приступить к проектированию. При создании макетов вы можете использовать типы элементов, представленные в этом каталоге программ, а также определенные размеры. Бесплатная загрузка представляет собой индивидуальное разрешение на обучение для использования отдельными лицами в личных некоммерческих целях.

EAGLE обладает множеством полезных функций, которые помогут вам в сборке печатных плат. Он подходит профессиональным пользователям, так как включает в себя множество передовых инструментов. Редактор досок содержит множество специальных инструментов, которые позволяют пользователям создавать дуги, окружности, многоугольники и прямоугольники, размещать провода, вставлять тексты, а также отображать или скрывать слои. Вы начинаете с изучения того, как размещать существующие компоненты на схеме, а затем переходите к загрузке библиотек и созданию пользовательских компонентов в своей собственной библиотеке.

Дополнительные программы: https://crackedhere.com

Дополнительная информация о CadSoft EAGLE:

• Язык:
• Размер:                                                            98 МБ
• Производитель:                                        Autodesk
• Система:                                      Операционная система X 10.9 или выше/Windows 7,10,8,XP.
• Последняя версия:                           CadSoft EAGLE 9.4.2

CadSoft EAGLE Keys Full Version Download

RDFCXV-ESDVXCG-ADSVRCX-EERTUGFB

ARETHDFR-DWRGFR-EWREGFY-WRGFVN

WRETHDG-SRGFFCX-WRGSFV-WWETYHF

How To Use Cracked?

1. Прежде всего загрузите Crack File CadSoft EAGLE здесь
2. Извлеките файл и принудительно запустите его
3. Теперь нажмите «Установить файл 9». 0035
4. Теперь нажмите o Создать ключи
5. Скопируйте его и вставьте в каталог установки
6. Готово! Наслаждайтесь полной версией

Сводная сумма

Рецензент

NIDA

Дата обзора

2022-01-09

Обзор

Cadsoft Eagle Crack

Авторский рейтинг

5

Наименование программного обеспечения

.0003

Имя программного обеспечения

Windows, Mac

CadSoft EAGLE CrackCadSoft EAGLE Скачать бесплатноCadSoft EAGLE Full VersionCadSoft EAGLE KeyCadSoft EAGLE Professional Crack

Eagle PCB Design Полная версия Скачать бесплатно Crack

Программное обеспечение для проектирования печатных плат Eagle является стандартным программным обеспечением в области проектирования и поэтому очень популярно среди многих дизайнеров в этой области.

Вы можете найти способ загрузки и руководство по использованию этого программного обеспечения непосредственно в навигации.

При проектировании, производстве и сборке печатных плат могут возникать различные проблемы. Некоторые из них могут быть результатом упущений, неправильных измерений среди других факторов, которые могут помешать нормальному функционированию в конце процесса.

В этой статье вы узнаете, как работает программное обеспечение и какие проблемы могут возникнуть, а также как с ними справляться.

начнем.

Программное обеспечение Eagle PCB Design

1.1Определение

Программное обеспечение eagle используется разработчиками как сокращение от Easily Applicable Graphic Layout Editor (EAGLE). Как указывалось ранее, программное обеспечение для проектирования eagle разрабатывает печатную плату.

Этот процесс выполняется до того, как он будет изготовлен, и поэтому он в основном выполняется с помощью компьютера. Это отмеченное наградами программное обеспечение с удобным интерфейсом доступно для многих дизайнеров.

Многие дизайнеры ищут это программное обеспечение из-за его полезности и уникальности.

1.2Особенности

Программа имеет ряд особенностей, которые делают ее более предпочтительной для использования по сравнению с остальными. Он содержит редактор схем, который полезен для построения принципиальных схем. Программное обеспечение может работать на чем угодно, включая Windows и Mac.

Он также имеет небольшую емкость, так как может занимать максимум 200 МБ с установщиком размером 25 МБ. Он поставляется как с бесплатным, так и с недорогим программным обеспечением, с помощью которого можно спроектировать любую печатную плату.

Мы можем суммировать лучшие функции этого программного обеспечения следующим образом:

• Создание профессиональных дизайнов печатных плат.
• Создание досок одним щелчком мыши.
• Позволяет использовать до 999 листов для поддержки сложных дизайнов, которые могут понравиться большинству дизайнеров.
• Позволяет размещать листы методом перетаскивания.
• Помогает управлять различными вариантами сборки.
• Это простой в использовании инструмент со сложными функциями для всех типов дизайнеров.
• Имеет особую возможность выполнять проверку правил проектирования, чтобы убедиться, что все соединения выполнены правильно.

1.3Использование

Программное обеспечение позволяет улучшать функции, которые могут включать импорт/экспорт данных, симуляцию среди множества других команд. Программное обеспечение можно использовать в большинстве операционных систем, включая следующие:

• Windows
• Linux
• Mac

Как установить и настроить

2.1 Программное обеспечение

Печатные платы необходимы для изготовления всех частей схема работает эффективно. Программное обеспечение для проектирования печатных плат Eagle, в частности, является наиболее предпочтительным для проектирования печатных плат по следующим причинам:

• Он легкий. Как упоминалось ранее, программное обеспечение может занимать до 200 МБ, что совершенно незначительно по сравнению с функциями и преимуществами, которые оно дает.
• Экономично. Программное обеспечение существует как в бесплатной версии, так и в недорогой платной версии. Даже в бесплатной версии все еще есть ряд функций, которые вы можете реализовать с помощью программного обеспечения для проектирования печатных плат Eagle, которое может работать в широком диапазоне операционных систем, включая Mac и Windows.

2.2 Загрузка, установка и запуск

Cadsoft является разработчиком этого программного обеспечения, поэтому вы можете загрузить его с их сайта. Там вы можете получить наиболее подходящую версию для вашей операционной системы.

Загрузка также довольно легкая, как упоминалось ранее, и поэтому вы не потратите на нее так много места.

Как и любая другая программа, программа проектирования печатных плат Eagle легко устанавливается на ваш компьютер, обеспечивая удобство работы пользователя. Сначала он извлекается без какой-либо команды с вашей стороны, а затем вам нужно будет настроить установку с помощью различных серий диалогов.

Во время установки вы столкнетесь с окном, которое обычно появляется на последнем этапе процесса установки. Окно показано ниже:

Преимущество программного обеспечения в том, что вы можете использовать платную версию или использовать ее бесплатно, как вы видите выше в опциях.

Бесплатная версия, будучи бесплатной, должна иметь ограничения, которые вы можете посмотреть ниже:

• Она поддерживается только по электронной почте и на форуме.
• Он предназначен для дизайнеров, которые используют его либо как тренировочную площадку, либо просто для личного использования, поскольку он некоммерческий. Поэтому вы не можете использовать бесплатную версию для получения прибыли или продажи.
• Бесплатная версия имеет только два разрешенных уровня сигнала. Если вы хотите больше слоев, то, вероятно, вы можете подумать о том, чтобы выбрать лицензионный вариант, за который платят.
• При использовании бесплатной версии существует ограничение на размер конструкции печатной платы.

В целом, вы можете свободно использовать большинство функций приложения, за исключением некоторых ограничений, с которыми вы столкнетесь. Если вам нужно больше функций, вы можете рассмотреть возможность лицензирования программного обеспечения, которое все же дешевле, чем другое.

При запуске программного обеспечения для проектирования печатных плат Eagle вы сначала увидите панель управления, руководство по использованию программного обеспечения.

Здесь вы встретите шесть других расширений на панели управления с различными функциями, и они включают в себя:

• Правила проектирования. Это набор правил, которым должен соответствовать дизайн вашей доски перед отправкой.
• Скрипты. настроить пользовательский интерфейс орла. Здесь вы можете изменить такие вещи, как цветовые схемы, в соответствии с вашими предпочтениями.
• Проекты. Здесь сгруппированы все проекты, над которыми вы работали.
• Задания CAM. CAM-процессор открывает эти справки по созданию файлов Gerber и.
• Языковые программы пользователя (ULP). Это сценарии, написанные на пользовательском языке eagle.
• Библиотеки. Библиотеки помогают хранить детали, и они содержат группу деталей, тесно связанных друг с другом.

Чтобы ознакомиться с более подробной информацией о вышеизложенном, вы можете перейти по следующей ссылке: https://learn.sparkfun.com/tutorials/how-to-install-and-setup-eagle

Eagle PCB Design Полная версия Скачать бесплатно Crack

3.1 О программе

Программное обеспечение для проектирования печатных плат Eagle имеет простые в использовании и практичные инструменты, которые может использовать любой проектировщик. Это не значит, что он не может выполнять и сложные работы. Это также полезно для глубоких работ, требующих большой концентрации и инструментов.

3.2 Программное обеспечение для проектирования печатных плат Eagle, полная версия, скачать бесплатно Crack

Программное обеспечение можно легко загрузить с сайта разработчика. Сайт известен как Cad soft и содержит новейшее программное обеспечение, соответствующее программному обеспечению вашего процессора.

Программное обеспечение извлекает себя с помощью встроенного механизма, который его создал, а затем предлагает способ установки. Программное обеспечение имеет как бесплатную версию, так и лицензионную.

В бесплатной версии есть большинство инструментов, которые вам нужно сохранить для нескольких ограничений, которые могут помешать вам в использовании, включая некоммерческое ограничение, которое гарантирует, что вы не сможете использовать программное обеспечение в коммерческих целях.

Вы можете рассмотреть возможность использования лицензионной версии программного обеспечения, так как она безгранична. Опять же, цена, которую вы заплатите за это, весьма незначительна, так что вы не почувствуете сильного ущемления.

Лицензионная версия более эффективна и дешевле, чем другое программное обеспечение, представленное на рынке. Программа Eagle PCB позволяет создавать многослойные печатные платы разных размеров.

Пользовательское программное обеспечение позволяет копировать или даже стирать выбранные элементы, помещать содержимое в буфер обмена и выбирать из множества компонентов, которые можно поместить в рабочую среду.

Печатная плата Cadsoft Eagle полная версия программного обеспечения проста в использовании, а также весьма рентабельна. Это блестящий способ проектирования печатных плат.

Некоторые функции этого программного обеспечения включают следующее:

• Он имеет модульную конструкцию блока
• Уменьшает жалобы на доступность компонентов.
• Работает на полной скорости.
• Блок модульной конструкции.
• Проверяет готовность материнской платы.
• Предоставляет возможность творчества с помощью готовых библиотек виджетов.
• Позволяет эффективно интегрировать печатную плату в соответствии с вашими пожеланиями.
• Это помогает воплотить ваш дизайн в жизнь с помощью инструментов компоновки.

Как сделать проект в программе Eagle

4.

1 Создание проекта печатной платы с помощью программного обеспечения Eagle электрические дорожки. Печатные платы

подходят для использования, особенно если вы хотите избежать некоторых проблем, шума и искажений. Чтобы стать коммерческим, вам нужно будет использовать правильную печатную плату, которая работает эффективно.

Здесь вы узнаете, как спроектировать печатную плату с помощью программного обеспечения Eagle. Вы можете добиться этого, даже не выходя из дома. Это пошаговый процесс, которому легко следовать.

Во время этого процесса следует помнить следующее:

• Создание схемы проекта для использования в печатной плате.
• Чертеж макета печатной платы.
• Наконец, изготовление доски. Этот процесс имеет различные способы достижения.

При выполнении процедуры вы будете использовать так называемый инструмент САПР для создания схемы проекта для использования в печатной плате. Для рисования макета печатной платы также потребуется инструмент САПР.

Существует множество инструментов CAD, из которых можно выбрать и упомянуть, но некоторые из них включают:

• Графические планшеты Mentor.
• Конструктор Altium.
• Орел Autodesk.
• Кикад.
• Каденс.

Программное обеспечение для проектирования печатных плат Eagle доступно в трех версиях:

• Орел свободен.
• Стандарт.
• Орел премиум.

Как вы, возможно, уже знаете, это бесплатная бесплатная версия. Eagle может использовать его для захвата схем и компоновки печатной платы.

Стандартная и премиум-версия eagle имеют больше функций, чем стандартная бесплатная версия. Эти функции включают добавленные листы схем вместе с большим количеством сигнальных слоев и областью платы.

Теперь перейдем к тому, как использовать программное обеспечение для проектирования печатных плат Eagle. Вы запустите его и получите доступ к. После этого вы щелкните файл и выберите новый проект, над которым вы теперь будете работать.

Затем вы можете переименовать проект по выбранному вами имени и приступить к работе.

Щелкните правой кнопкой мыши проект и создайте новую схему. Это первый шаг к достижению вашего дизайна. Появится новое окно схемы с пустым местом для работы. Здесь вы можете нарисовать схемы для выбранного вами дизайна.

4.2 Разработка схемы

С помощью редактора схем вы сможете разработать схему для печатной платы. Затем вам нужно добавить компоненты в вашу схему. Это можно сделать, добавив опцию на панели инструментов. Когда вы это сделаете, появится новое окно.

Откроется окно с новыми компонентами, которые вы можете выбрать для добавления в схему. Вместо того, чтобы добавлять микросхему напрямую, вы можете добавить компонент, такой как операционный усилитель, 8-контактный DIP.

После того, как вы выбрали компонент, который представляет собой 8-контактный DIP, теперь вы можете нажать «ОК» и поместить компонент на лист схемы. Вы щелкните лист один раз, чтобы расположить компонент, и дополнительный щелчок правой кнопкой мыши, чтобы повернуть.

После этого вы можете нажать клавишу etc., чтобы вернуться в окно выбора компонентов. Чтобы завершить цепь.

Вам необходимо добавить другие компоненты, которые включают следующее:

• Резистор на четверть ватта.
• Небольшой зуммер.
• Квадратный горшок.
• Термистор.
• Двухконтактная винтовая клемма.
• Символы +5 и GND из поставляемой библиотеки.

После того, как вы разместили все компоненты вместе, вам нужно переименовать их и указать их значения. Было бы полезно, если бы вы назвали их таким образом, чтобы программное обеспечение могло их легко понять.

В следующей процедуре используется опция сети на боковой панели инструментов для выполнения соединений. После того, как вы выполнили все соединения, окончательная схема выглядит так, как показано ниже:

После того, как вы закончите со схемой, вы можете приступить к разработке топологии печатной платы. Вы сделаете это с помощью редактора компоновки платы.

4.3 Создание файлов Gerber для печатных плат

Файлы Gerber — это стандартные файлы, используемые печатными платами (PCB). Они описывают образы печатных плат и обычно находятся внутри архива .rar или .zip. Файлы Gerber используются в производственном процессе.

При производстве печатных плат файлы Gerber требуются в формате RS-27 4x и могут быть созданы с помощью некоторых популярных программ, таких как следующие:

• Diptrace.
• Орел.
• Монтажник.
• Протей.
• Кикад.
• Искра дизайна.
• ПХБЭ.

Основное внимание здесь уделяется программному обеспечению eagle PCB

Итак, мы рассмотрим, как можно создавать файлы Gerber с помощью этой конкретной программы. Вы можете узнать об этом через https://www.wellpcb.com/news/combining-multiple-eagle-pcbs-one.html.

Процесс создания файлов в eagle достаточно прямолинеен и прямолинеен. Это простой процесс, не требующий особой суеты и легко доводимый до конца.
