Сосна микрофон характеристики
Лучшие магазины в данном разделе — перейти. Основные характеристики товара: Бренд : popupine Производитель : Шэньчжэнь город свободный лошадь тайский наука и технологии пластик электронный завод Питание от путь : Внешний питание от Подходит для : Компьютера , Другое , Живая специальный Гарантия период : Раз в год Полное описание. Цена: р. Цена: — р. Для более точного рассчета введите вес, который Вы считаете наиболее подходящим.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- М4-Б2 «СОСНА», Микрофон
- Навигация по записям
- М4-Б2 «СОСНА», Микрофон
- Вставка плавкая ВП4-15 1.
6А
- Микрофоны электретные миниатюрные М1-А2, М4-Б2
- Микрофоны в системах безопасности
- Октава М4-Б2
6АПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Как выбрать микрофон? Домашняя студия ч.6
М4-Б2 «СОСНА», Микрофон
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. С другой стороны оно никак не пересекается с ответственностью за изготовление и применение устройств несанкционированного доступа к информации, поскольку является проводным.
Составной частью данного комплекса является проводный выносной микрофон. Обеспечивает сигнал звуковой частоты амплитудой не более 1 В. Имеет время входа в рабочий режим около 30 сек. При исключении из схемы VT4 параметры сохраняются.
Применение бескорпусных элементов существенно уменьшает габариты. При изменении подводимой полярности напряжения выхода из строя не наблюдалось. Выходных шумов у данной схемы куда как меньше чем у варианта 1. А в остальном — классическая схема. Схема базового блока позволяет выборочно прослушивать до 10 помещений с одновременным независимым выходом на диктофон одного из каналов.
Кроме того она позволяет некоторую коррекцию по ВЧ, для отсеивания ВЧ шумов звукового сигнала и имеет выход для подключения головных телефонов с отключением при этом внутреннего громкоговорителя.
Все 10 входных каскадов аналогичные и позволяют при подаче на выносные микрофоны напряжения питания снимать с этих линий переменный сигнал звуковой частоты. Далее по схеме следует каскад коммутации на двух переключателях галетного типа.
В случае использования металлического корпуса выходной разъем для наушников не должен иметь гальванического контакта с корпусом. Выносные микрофоны после сборки и проверки лучше залить каким-либо компаундом или полиэтиленом из клеевого пистолета. Основные технические характеристики устройства Число контролируемых помещений до 10 Длина соединительных проводов между выносным микрофоном и базовым блоком при использовании не экр.
Что-то не так? Пожалуйста, отключите Adblock. Как добавить наш сайт в исключения AdBlock. Устройство аудиоконтроля помещений. Основные технические характеристики устройства Число контролируемых помещений.
Навигация по записям
Новые книги Шпионские штучки: Новое и лучшее схем для радиолюбителей: Шпионские штучки и не только 2-е издание Arduino для изобретателей. Обучение электронике на 10 занимательных проектах Конструируем роботов. Руководство для начинающих Компьютер в лаборатории радиолюбителя Радиоконструктор 3 и 4 Шпионские штучки и защита от них.
Сборник 19 книг Занимательная электроника и электротехника для начинающих и не только Arduino для начинающих: самый простой пошаговый самоучитель Радиоконструктор 1
3-проводной, на основе электретного микрофона «Сосна М1-А2» (М2-А2). Uп =12В МКУ-2 — микрофон с активным усилителем. Характеристики МКУ
М4-Б2 «СОСНА», Микрофон
Show content. Никогда не обретёт, так как разные задачи требуют разной длинны выноса микрофона. И сделан адаптер MD-IP не для питания любого внешнего микрофона, а микрофона с потреблением менее 1 ма. Олег ЭСО Бывалый. И выпускается, и продаётся. Готовимся к большому спросу, так как на уже сделанных объектах IP камерах, с питанием РОЕ альтернатив не много. И если уже установленная камера не имеет разъёма карты памяти, что бы использовать адаптер МХ, альтернатив и нет. Адаптер в ближайшее время очень сильно измениться внешне. Его установка — 1 минута. Viziri прав, надо комплектовать шнурком с разъёмом 3,5 мм.
Вставка плавкая ВП4-15 1.6А
Лучшие магазины в данном разделе — перейти.
Основные характеристики товара: Бренд : popupine Производитель : Шэньчжэнь город свободный лошадь тайский наука и технологии пластик электронный завод Питание от путь : Внешний питание от Подходит для : Компьютера Гарантия период : Раз в год Полное описание. Цена: р. Цена: — р.
Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.
Микрофоны электретные миниатюрные М1-А2, М4-Б2
Описание Фото Дополнительно Микрофон электретный миниатюрный. Предназначен для работы в составе слуховых аппаратов, гарнитур и других средств связи. Написать отзыв. Показано 1 — 6 всего 6 отзывов. E-Mail: Пароль: Регистрация.
Микрофоны в системах безопасности
Нажмите здесь, чтобы завершить оформление заказа. Товар добавлен к корзину. Товар добавлен в сравнение. Ваша Корзина. Аудиорегистраторы Видеокамеры Домофоны Дополнительные принадлежности Защита информации Миниатюрные цифровые диктофоны Мониторы Оповещение Передача сигнала по витой паре Приемники и передатчики Сетевые IP-видеосервера Системы охраны Технические эндоскопы Усилитель—разветвитель видеосигнала Электромеханические замки.
Зарядные устройства Нагрузочные вилки Преобразователи напряжения Пускозарядные устройства Радар-детекторы Таксометры. Отпугиватели грызунов и насекомых Безопасность Аккумуляторы и разъемы Сетевые блоки питания Подарки к празднику.
Нас · сосна / популярный Tribe K1 компьютерный микрофон настольный игровой якорь домашний микрофон для К Основные характеристики товара.
Октава М4-Б2
Ярославль, ул. Перейти к оглавлению книги Физические процессы, происходящие в таких устройствах при их функционировании, создают в окружающем пространстве побочные излучения, которые можно обнаруживать на довольно значительных расстояниях до нескольких сотен метров и, следовательно, перехватывать.
Микрофоны электретные миниатюрные используются как миниатюрные микрофоны в составе слуховых аппаратов, различных миниатюрных гарнитур и других средств связи. Использование специальных технологий в производстве миниатюрных телефонов позволяет передавать естественный и качественный звук. Аварийно- спасательное оборудование.
Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений.

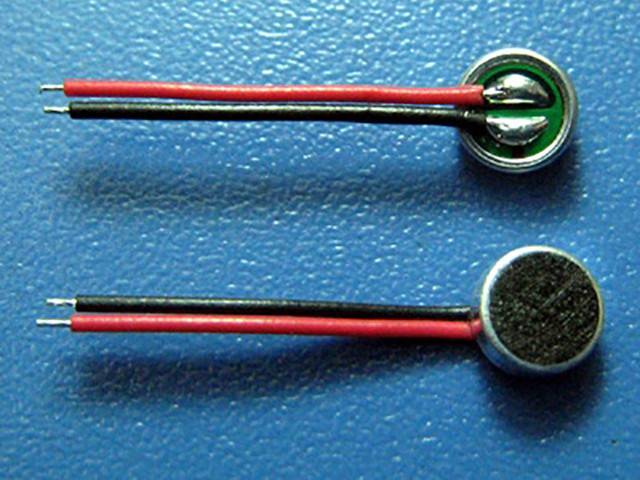

Электретный микрофон — разновидность конденсаторного микрофона. Принцип действия электретного конденсаторного микрофона основан на способности некоторых диэлектрических материалов сохранять поверхностную неоднородность распределения заряда в течение длительного времени. Диаметр 6мм или 9. Бренд JL World. Цены цена за 1 шт. В корзину.
Регистрация Вход. Сообщения Избранное. Корзина 0. Логин или e-mail.
Качественный микрофон для компьютера. Микрофоны
Практически все гарнитуры, которые предназначены для работы с ПК, имеют настолько «жалкие» характеристики, что попытайся вы использовать микрофон от такой гарнитуры для звукозаписи или того же караоке, ничего кроме разочарования не получите.
Попытки же подключить обычный динамический или электретный микрофон обычно заканчиваются провалом – уровня с такого микрофона явно недостаточно для «раскачки» звуковой карты. Дополнительно сказывается незнание входной схемы звуковых карт и неправильное подключение динамического микрофона завршает дело. Собирать микрофонный усилитель и подключить «по уму»? Было бы неплохо, но гораздо проще использовать микрофон МЭК-3, который одно время широко использовался в носимой аппаратуре и до сих пор достаточно распространен. Но подключать «по уму», конечно, придется.
Микрофон этот электретный, обладает достаточно высокими характеристиками (частотный диапазон, к примеру, лежит в интервале 50 – 15 000 Гц) и, самое главное, в него встроен истоковый повторитель, собранный на полевом транзисторе, который не только согласует высокое сопротивление микрофона с усилителем, но и имеет более чем достаточный для любой звуковой карты уровень выходного сигнала.
Единственный, пожалуй, недостаток – микрофону требуется питание. Но ток потребления его настолько мал, что двух пальчиковых батареек, соединенных последовательно, хватит на многие месяцы непрерывной работы. Взглянем на внутреннюю схему микрофона, которая расположена в алюминиевом стакане, и подумаем, как его подключить к компьютеру:
Серым цветом обозначен алюминиевый стакан, который является экраном и соединен с общим проводом схемы. Как я уже говорил, такой микрофон требует внешнего питания, причем минус 3-5 В нужно подать на резистор (красный провод), а плюс – на синий. С белого будем снимать полезный сигнал.
А теперь взглянем на схему микрофонного входа компьютера:
Оказывается сигнал должен подаваться только на самый кончик разъема, обозначенный зеленым, а на красный сама звуковая карта подает +5 В через резистор. Сделано это для питания предварительных усилителей гарнитур, если они используются. Мы этим напряжением не будем пользоваться по двум причинам: во-первых, нам нужна другая полярность, а если просто «перевернуть» провода, то микрофон будет сильно «фонить».
Во-вторых, блок питания ПК импульсный и помеха на этих пяти вольтах будет приличная. Использование же гальванических элементов в плане помех идеально – чистая «постоянка» без малейших пульсаций. Итак, полная схема подключения нашего микрофона к компьютеру будет выглядеть следующим образом:
Развязывающий конденсатор, номинал которого может лежать в пределах 0.1 …1 мкФ, — керамический.
Микрофоны (электродинамические, электромагнитные, электретные, угольные) — основные параметры, маркировка и включение в электронных схемах.
В радиоэлектронике находит широкое применение микрофон — устройство, преобразующее звуковые колебания в электрические. Под микрофоном обычно понимают электрический прибор, служащий для обнаружения и усиления слабых звуков.
Основные параметры микрофонов
Качество работы микрофона характеризуется несколькими стандартными техническими параметрами: чувствительностью, номинальным диапазоном частот, частотной характеристикой, направленностью, динамическим диапазоном, модулем полного электрического сопротивления, номинальным сопротивлением нагрузки и др.
Маркировка
Марка микрофона обычно наносится на его корпусе и состоит из букв и цифр. Буквы указывают тип микрофона:
МД……………катушечный (или «динамический»),
МДМ…………динамический малогабаритный,
ММ………….миниатюрный электродинамический,
MЛ……………ленточный,
МК……………конденсаторный,
МКЭ…………электретный,
МПЭ…………пьезоэлектрический.
Цифры обозначают порядковый номер разработки. После цифр стоят буквы А, Т и Б, обозначающие, что микрофон изготовлен в экспортном исполнении — А, Т — тропическом, а Б — предназначен для бытовой радиоэлектронной аппаратуры (РЭА). Маркировка микрофона ММ-5 отражает его конструктивные особенности и состоит из шести символов:
первый и второй……………ММ — микрофон миниатюрный;
третий…………………………..5 — пятое конструктивное исполнение;
четвертый и пятый………..две цифры, обозначающие типоразмер;
шестой.
…………………………буква, которая характеризует форму акустического входа (О — круглое отверстие, С — патрубок, Б — комбинированное).
В практике радиолюбителей используется несколько основных типов микрофонов: угольные, электродинамические, электромагнитные, конденсаторные, электретные и пьезоэлектрические.
Электродинамические микрофоны
(название микрофонов этого типа считается устаревшим и сейчас эти микрофоны называют катушечными)
Микрофоны этого типа очень часто используют любители звукозаписи, благодаря их сравнительно высокой чувствительности и практической нечувствительности к атмосферному влиянию, в частности, действию ветра. Они также не боятся толчков, просты в использовании и обладают способностью выдерживать без повреждений большие уровни сигналов. Положительные качества этих микрофонов преобладают над их недостатком: средним качеством записи звука.
В настоящее время для радиолюбителей большой интерес представляют выпускаемые отечественной промышленностью малогабаритные динамические микрофоны, которые используются для звукозаписи, звукопередачи, звукоусиления и различных систем связи.
Изготавливаются микрофоны четырех групп сложности — 0, 1, 2 и 3. Микрофоны малогабаритные групп сложности 0, 1 и 2 используются для звукопередачи, звукозаписи и звукоусиления музыки и речи, а группы 3 — для звукопередачи, звукозаписи и звукоусиления речи.
Условное обозначение микрофона состоит из трех букв и цифр. Например, МДМ-1, микрофон динамический малогабаритный первого конструктивного исполнения.
Особый интерес представляют электродинамические миниатюрные микрофоны серии ММ-5, которые можно впаивать прямо в плату усилителя или использовать в качестве встроенного элемента радиоэлектронной аппаратуры. Микрофоны относятся к четвертому поколению компонентов, которые разработаны для РЭА на транзисторах и интегральных микросхемах. Микрофон ММ-5 выпускается одного типа в двух вариантах: высокоомном (600 Ом) и низкоомном (300 Ом), а также тридцати восьми типоразмеров, которые отличаются только сопротивлением обмотки постоянному току, расположением акустического входа и его вида.
Основные электроакустические параметры и технические характеристики микрофонов серии ММ-5 приведены в табл. 3.2.
Таблица 3.2
Тип микрофона | ||
Вариант исполнения | низкоомный | высокоомный |
Модуль полного электрического сопротивления обмотки, Ом | ||
Чувствительность на частоте 1000 Гц, мкВ/Па, не менее (сопротивление нагрузки) | ||
Средняя чувствительность в диапазоне 500…5000 Гц, мкВ/Па, не менее (сопротивление нагрузки) | 1200 (3000 Ом) | |
чувствительности в номинальном диапазоне частот, дБ, не более | ||
Масса, г, не более | ||
Срок службы, год, не менее | ||
Размеры, мм | ||
Рис.
3.6. Принципиальная схема включения на входе УЗЧ громкоговорителя в качестве м икрофона
При отсутствии динамического микрофона радиолюбители часто используют вместо него обычный электродинамический громкоговоритель (рис. 3.6).
Электромагнитные микрофоны
Для усилителей низкой частоты, собранных на транзисторах и имеющих низкое входное сопротивление, обычно используют электромагнитные микрофоны. Электромагнитным микрофонам свойственна обратимость, то есть они могут использоваться и как телефоны. Широкое распространение имеют так называемый дифференциальный микрофон типа ДЭМШ-1 и его модификация ДЭМШ-1А. Неплохие результаты получаются при использовании вместо электромагнитных микрофонов ДЭМШ-1 и ДЭМ-4М обычных электромагнитных наушников от головных телефонов ТОН-1, ТОН-2, ТА-56 и др. (рис. 3.7…3.9).
Рис. 3.7. Принципиальная схема включения на входе УЗЧ электромагнитного наушника в качестве микрофона
Рис. 3.8. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на транзисторах
Рис.
3.9. Принципиальная схема включения электромагнитного микрофона на входе УЗЧ на операционном усилителе.
Электретные микрофоны
В последнее время в бытовых магнитофонах используются электретные конденсаторные микрофоны. Электретные микрофоны имеют самый.широкий диапазон частот: 30…20000 Гц. Микрофоны этого типа дают электрический сигнал в два раза больший нежели обычные угольные.
Промышленность выпускает электретные микрофоны МКЭ-82 и МКЭ-01 по размерам аналогичные угольным МК-59 и им подобным, которые можно устанавливать в обычные телефонные трубки вместо угольных без всякой переделки телефонного аппарата. Этот тип микрофонов значительно дешевле обычных конденсаторных микрофонов, и поэтому более доступны радиолюбителям. Отечественная промышленность выпускает широкий ассортимент электретных микрофонов, среди них МКЭ-2 односторонней направленности для катушечных магнитофонов 1 класса и для встраивания в радиоэлектронную аппаратуру — МКЭ-3, МКЭ-332 и МКЭ-333. Для радиолюбителей наибольший интерес представляет конденсаторный электретный микрофон МКЭ-3, который имеет микроминиатюрное исполнение.
Микрофон применяется в качестве встраиваемого устройства в отечественные магнитофоны, магниторадиолы и магнитолы, такие как, «Сигма-ВЭФ-260», «Томь-303», «Романтик-306» и др.
Микрофон МКЭ-3 изготовляется в пластмассовом корпусе с фланцем для крепления на лицевой панели радиоустройства с внутренней стороны. Микрофон является ненаправленным и имеет диаграмму круга. Микрофон не допускает ударов и сильной тряски. В табл. 3.3 приведены основные технические параметры некоторых марок миниатюрных конденсаторных электретных микрофонов. На рис. 3.10 приведена схема включения распространенного в радиолюбительских конструкциях электретного микрофона типа МКЭ-3.
Таблица 3.3
Тип микрофона | ||||
Номинальный диапазон рабочих частот, Гц | ||||
Чувствительность по свободному полю на частоте 1000 Гц, мкВ/Па | не более 3 | не менее 3 | не менее 3 | |
Неравномерность частотной характеристики чувствительности в диапазоне 50. дБ, не менее | ||||
Модуль полного электрического сопротивления на 1000 Гц, Ом, не более | ||||
Уровень эквивалентного звукового давления, обусловленного собственными шумами микрофона, дБ, не более | ||||
Средний перепад уровней чувствительности «фронт — тыл», дБ | не, менее 12 | не более 3 | ||
Условия эксплуатации: температура, ’С относительная влажность воздуха, не более | 95±3 % при 25″С | 95±3% при 25″С | 93% при 25″С | |
Напряжения питания, В | ||||
Габаритные размеры (диаметр х длина), мм |
.. 16000 Гц,Рис.
3.10. Принципиальная схема включения микрофона типа МКЭ-3 на входе транзисторного УЗЧ
Угольные микрофоны
Невзирая на то что угольные микрофоны постепенно вытесняются микрофонами других типов, но благодаря простоте конструкции и достаточно высокой чувствительности они все еще находят свое место в различных устройствах связи. Наибольшее распространение имеют угольные микрофоны, так называемые телефонные капсюли, в частности, МК-Ю, МК-16, МК-59 и др. Наиболее простая схема включения угольного микрофона приведена на рис. З.П. В этой схеме трансформатор должен быть повышающим и для угольного микрофона с сопротивлением R = 300…400 Ом его можно намотать на Ш-образном железном сердечнике с сечением 1…1,5 см2. Первичная обмотка (I) содержит 200 витков провода ПЭВ-1 диаметром 0,2 мм, а вторичная (II) — 400 витков ПЭВ-1 диаметром 0,08…0,1 мм. Угольные микрофоны в зависимости от их динамического сопротивления делят на 3 группы:
1………низкоомные (около 50 Ом) с током питания до 80 мА;
2.
……..среднеомные (70… 150 Ом) с током питания не более 50 мА;
3………высокоомные (150…300 Ом) с током питания не более 25 мА.
Из этого следует, что в цепи угольного микрофона необходимо устанавливать ток, соответствующий типу микрофона. В противном случае при большом токе угольный порошок начнет спекаться и микрофон испортится. При этом появляются нелинейные искажения. При очень малом токе резко снижается чувствительность микрофона. Угольные капсюли могут работать и при пониженном токе источника питания, в частности, в усилителях на лампах и транзисторах. Снижение чувствительности при пониженном питании микрофона компенсируется простым повышением коэффициента усиления усилителя звуковой частоты. В этом случае улучшается частотная характеристика, значительно снижается уровень шумов, повышается стабильность и надежность работы.
Рис. 3.11. Принципиальная схема включения угольного микрофона с использованием трансформатора
Вариант включения угольного микрофона в усилительный каскад на транзисторе дано на рис 3.
12. Вариант включения угольного микрофона в сочетании с транзистором на входе лампового усилителя звуковой частоты по схеме рис. 3.13 позволяет получить большое усиление по напряжению.
Рис. 3.12. Принципиальная схема включения угольного микрофона на входе транзисторного УЗЧ
Рис. 3.13. Принципиальная схема включения угольного микрофона на входе гибридного УЗЧ, собранного на транзисторе и электронной лампе
Литература: В.М. Пестриков. Энциклопедия радиолюбителя.
3.8. МИКРОФОНЫ
Микрофоны классифицируются по признаку преобразования акустических колебаний в электрические и подразделяются на электродинамические, электромагнитные, электростатические (конденсаторные и электретные), угольные и пьезоэлектрические.
Микрофоны характеризуются следующими параметрами:
Чувствительность микрофона — это отношение напряжения на выходе микрофона к воздействующему на него звуковому давлению при заданной частоте (как правило 1000 Гц), выраженное в милливольтах на паскаль (мВ/Па).
Чем больше это значение, тем выше чувствительность микрофона.
Номинальный диапазон рабочих частот — диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры.
Неравномерность частотной характеристики — разность между максимальным и минимальным уровнем чувствительности микрофона в номинальном диапазоне частот.
Модуль полного электрического сопротивления — нормированное значение выходного или внутреннего электрического сопротивления на частоте 1 кГц.
Характеристика направленности — зависимость чувствительности микрофона (в свободном поле на определённой частоте) от угла между осью микрофона и направлением на источник звука.
Уровень собственного шума микрофона — выраженное в децибелах отношение эффективного значения напряжения, обусловленного флуктуациями давления в окружающей среде и тепловыми шумами различных сопротивлений в электрической части микрофона, к напряжению, развиваемому микрофоном на нагрузке при давлении 1 Па при воздействии на микрофон полезного сигнала с эффективным давлением 0,1 Па.
В телефонных аппаратах, в основном, применяются электродинамические, электретные и угольные микрофоны. Но, как правило, в 95% кнопочных ТА применяются электретные микрофоны, которые имеют повышенные электроакустические и технические характеристики:
Широкий частотный диапазон;
Малую неравномерность частотной характеристики;
Низкие нелинейные и переходные искажения;
Высокую чувствительность;
Низкий уровень собственных шумов. На рис. 3.61 приведена схема, объясняющая принцип работы конденсаторного микрофона. Выполненные из электропроводного материала мембрана (1) и электрод (2) разделены изолирующим кольцом (3) и представляют собой конденсатор. Жёстко натянутая мембрана под воздействием звукового давления совершает колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником напряжения постоянного тока GB и активным нагрузочным сопротивлением R. При колебаниях мембраны ёмкость конденсатора меняется с частотой воздействующего на мембрану звукового давления.
В электрической цепи появляется переменный ток той же частоты и на нагрузочном сопротивлении возникает переменное напряжение, являющееся выходным сигналом микрофона.
Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сохраняющим этот заряд продолжительное время (свыше 30 лет).
Поскольку электростатические микрофоны обладают высоким выходным сопротивлением, то для его уменьшения, как правило, в корпус микрофона встраивают истоковый повторитель на полевом n-канальном транзисторе с р-n переходом. Это позволяет снизить выходное сопротивление до величины не более 3+4 кОм и уменьшить потери сигнала при подключении к входу усилителя сигнала микрофона.
На риc 3.62 приведена внутренняя схема электретного микрофона с тремя выводами МКЭ-3.
У электретных микрофонов с двумя выводами выход микрофона выполнен по схеме усилителя с открытым стоком.
На рис. 3.64 приведена внутренняя схема электретного микрофона с двумя выводами МКЭ-389-1. Схема подключения такого микрофона приведена на рис. 3.63. По этой схеме можно подключать практически все электретные микрофоны с двумя выводами, и отечественные и импортные.
На рис. 3.67 приведены размеры и назначение выводов электретных микрофонов. В табл. 3.15 приведены их технические характеристики.
Табл. 3.15. Технические характеристики электретных микрофонов. | ||||
Микрофон | Уровень собственного шума,дБ, не более | Напряжение питания, В | ||
М1-А2 «Сосна» М1-Б2 «Сосна» М7 «Сосна» | 5-15 10 — 20 > 5 | 150 — 7000 150 — 7000 150 — 7000 | 1,2 ±0,12 -1,2 ± 0,12 -1,2 ±0,12 | |
МЭК-1А МЭК-1В | 300 -4000 300 -4000 | 2,3 -4,7 2,3 -4,7 | ||
МКЭ-377-1А МКЭ-377-1Б МКЭ-377-1В | 6-12 10 — 20 18-36 | 150 — 15000 150 — 15000 150 -15000 | 2,3 -6,0 2,3 — 6,0 2,3 — 6,0 | |
МКЭ-378А МКЭ-378В | 30 -18000 30 — 18000 | 2,3 -6,0 2,3 — 6,0 | ||
Микрофон | Чувствительность, мВ/Па, не менее | Номинальный диапазон рабочих частот, Гц | Уровень собственного шума, дБ, не более | Напряжение литания, |
МКЭ-332А | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-332Б | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-332В | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-332Г | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-ЗЗЗА | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-ЗЗЗБ | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-ЗЗЗВ | 50 — 12500 | 2,0 — 9,0 | ||
МКЭ-ЗЗЗГ | 50 — 12500 | 2,0 — 9,0 |
Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА.
Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.
Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонненаправленный, а МКЭ-333 ненаправленный.
Коэффициент гармоник на частоте 1000 Гц при звуковом давлении 3 Па для микрофонов МКЭ-377-1 и МКЭ-389-1 не более 4 %, МКЭ-378 не более 1 %.
Неравномерность частотной характеристики чувствительности в номинальном диапазоне частот для микрофона МКЭ-3 не более 12 дБ, а для М1-А2, М1-Б2, МЭК-1 и МКЭ-389-1 не более ±2 дБ.
Микрофоны классифицируются по особенности преобразования акустических колебаний в электрические, и подразделяются на электродинамические, электромагнитные, электростатические (конденсаторные и электретные), угольные и пьезоэлектрические.
Микрофоны характеризуются следующими параметрами:
Чувствительность микрофона — это отношение напряжения на выходе микрофона к влияющему на него звуковому давлению при заданной частоте (как правило, 1000 Гц), выраженное в милливольтах на паскаль (мВ/Па).
Чем больше это значение, тем выше чувствительность микрофона.
Номинальный диапазон рабочих частот — диапазон частот, в котором микрофон воспринимает акустические колебания и в котором нормируются его параметры.
Уровень собственного шума микрофона — выраженное в децибелах отношение эффективного значения напряжения, обусловленного флуктуациями давления в окружающей среде и тепловыми шумами различных сопротивлений в электрической части микрофона, к напряжению, развиваемому микрофоном на нагрузке при давлении 1 Па при воздействии на микрофон полезного сигнала с эффективным давлением 0,1 Па.
Неровность частотной характеристики — разность между максимальным и минимальным уровнем чувствительности микрофона в номинальном диапазоне частот.
Рис 1. Схема включения конденсаторного микрофона.
На рис. 1 приведена схема, разъясняющая принцип работы конденсаторного микрофона. Выполненные из электропроводного материала мембрана (1) и электрод (2) разъединены изолирующим кольцом (3) и представляют собой конденсатор.
Крепко натянутая мембрана под влиянием звукового давления производит колебательные движения относительно неподвижного электрода. Конденсатор включен в электрическую цепь последовательно с источником напряжения постоянного тока GB и активным нагрузочным сопротивлением R.
При колебаниях мембраны ёмкость конденсатора меняется с частотой воздействующего на мембрану звукового давления. В электрической цепи возникает переменный ток такой же частоты и на нагрузочном сопротивлении появляется переменное напряжение, являющееся выходным сигналом микрофона.
Электретные микрофоны по принципу работы являются теми же конденсаторными, но постоянное напряжение в них обеспечивается зарядом электрета, тонким слоем нанесённого на мембрану и сберегающим этот заряд продолжительное время (свыше 30 лет).
Так как электростатические микрофоны имеют высокое выходное сопротивление, то для его уменьшения, как правило, в корпус микрофона встраивают истоковый повторитель на полевом n-каналыюм транзисторе с р-п переходом.
Это позволяет уменьшить выходное сопротивление до значения не более 3 + 4 кОм и снизить потери сигнала при подключении к входу . На рис. 2 приведена внутренняя схема электретного микрофона с тремя выводами МКЭ-3.
Рис. 2 Внутренняя схема электретного микрофона МКЭ-3.
У электретных микрофонов с двумя выводами выход микрофона исполнен по схеме усилителя с открытым стоком.
Рис. 3. Внутренняя схема электретного микрофона МКЭ-389-1.
Рис. 4. Схема подключения электретных микрофонов с двумя выводами.
На рис. 3 приведена внутренняя схема электретного микрофона с двумя выводами
МКЭ-389-1. Схема подключения такого микрофона приведена на рис. 4. По этой схеме можно подключать практически все электретные микрофоны с двумя выводами, и отечественные и импортные.
В таблице приведены их технические характеристики.
| Наименование марка | Чувстви- тельность мВПа | Диапазон частот Гц | Уровень шума дБ | Напр. пит. В | Потреб. ток мА | Неравно- мерность ЧХ дБ |
| М1-А2 «СОСНА» | 515 | 1507000 | 28 | -1,2 | 0,007 | 2 |
| М1-Б2 «СОСНА» | 1020 | |||||
| М4-В «СОСНА» | >20 | |||||
| М7 «СОСНА» | >5 | 26 | ||||
| МЭК-1А | 620 | 3004000 | 30 | 2,34,7 | 0,2 | 2 |
| МЭК-1В | ||||||
| МКЭ-3 | 420 | 5015000 | 30 | -4,5 | — | 12 |
| МКЭ-84 | 620 | 3003400 | 30 | 1,34,5 | — | |
| МКЭ-377-1А | 612 | 15015000 | 33 | 2,36 | 0,35 | |
| МКЭ-377-1Б | 1020 | |||||
| МКЭ-377-1В | 1836 | |||||
| МКЭ-378А | 612 | 3018000 | 2,36 | 0,35 | ||
| МКЭ-378Б | 1020 | |||||
| МКЭ-389-1 | 612 | 3004000 | 26 | — | 2 | |
| МКЭ-332А | 35 | 5012500 | 30 | 29 | — | |
| МКЭ-332Б | 612 | |||||
| МКЭ-332В | 1224 | |||||
| МКЭ-332Г | 2448 | |||||
| МКЭ-333А | 35 | 5012500 | 30 | 29 | ||
| МКЭ-333Б | 612 | |||||
| МКЭ-333В | 1224 | |||||
| МКЭ-333Г | 2448 |
Ток потребления микрофона МЭК-1 не более 0,2 мА, МКЭ-377-1 и МКЭ-378 не более 0,35 мА.
Потребляемый ток микрофонов М1-А2, М1-Б2 и М-7 не более 70 мкА.
Отличие микрофона МКЭ-332 от МКЭ-333 в том, что МКЭ-332 односторонне направленный, а МКЭ-333 ненаправленный.
| Цифровая фотогалерея BrightfieldЗрелый эмбрион сосны Сосна — общее название видов, принадлежащих к роду Pinus , члену семейства Pinaceae , который представляет собой смолистые деревья с игольчатыми листьями. Сосны — вечнозеленые растения с шишками, встречающиеся по всему миру, хотя в Северном полушарии они встречаются в основном в северных регионах с умеренным климатом. Как правило, у них древесные стебли, покрытые корой, которая защищает сосудистые ткани и позволяет проводить питательные вещества и воду. При сборе сосны дают такие материалы, как древесина, скипидар, канифоль, бумага, целлюлоза, топливо и даже продукты питания (кедровые орехи). Сосны относятся к голосеменным растениям, нецветущим растениям, дающим голые семена, не заключенные в завязь. У многих видов сосны крылатые семена распространяются из шишек под воздействием ветра или огня, перемещая развивающиеся зародыши достаточно далеко от родителей, чтобы исключить потенциальную конкуренцию за жизненно важный свет, пространство, воду и питательные вещества. Крошечные зародыши сосны заключены в семенную оболочку и не прорастают до тех пор, пока не создадутся благоприятные условия для роста. Знакомая сосновая шишка на самом деле является репродуктивным органом, который содержит либо женские яйцеклетки, либо мужские сперматозоиды. После опыления семязачаток превращается в зародыш сосны, покрытый защитной семенной оболочкой. Эмбрион, новое спорофитное растение и запас пищи, хранящейся в питательной ткани мегагаметофита, остаются в состоянии покоя до тех пор, пока внешняя оболочка не подвергнется воздействию уровня воды, который стимулирует прорастание. Соавторы Cynthia D. Kelly , Thomas J. Fellers и Michael W. Davidson — Национальная лаборатория сильного магнитного поля, 1800 East Paul Dirac Dr., The Florida State University, Tallahassee, Florida, 32310. НАЗАД В ГАЛЕРЕЮ ИЗОБРАЖЕНИЙ BRIGHTFIELD ВЕРНУТЬСЯ В ГАЛЕРЕИ ЦИФРОВЫХ ИЗОБРАЖЕНИЙ Вопросы или комментарии? Отправить нам письмо.© 1995-2022 автор Майкл В. Дэвидсон и Университет штата Флорида. Все права защищены. Никакие изображения, графика, программное обеспечение, сценарии или апплеты не могут быть воспроизведены или использованы каким-либо образом без разрешения владельцев авторских прав. Использование этого веб-сайта означает, что вы соглашаетесь со всеми правовыми положениями и условиями, изложенными владельцами.Этот веб-сайт поддерживается нашимиГруппа графического и веб-программирования в сотрудничестве с Optical Microscopy в Национальной лаборатории сильного магнитного поля. Последнее изменение пятница, 13 ноября 2015 г., 13:19Количество обращений с 17 сентября 2002 г.: 17583Посетите веб-сайт нашего партнера по вводному обучению микроскопии: | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Это крупнейшее семейство хвойных, насчитывающее около 262 видов, включает пихту, лиственницу, ель, болиголов, кедр и пихту Дугласа.
Сегодня наиболее интенсивно изучаемые семена сосны относятся к сосне Воллеми (дереву-динозавру), шишковидному дереву, происхождение которого насчитывает более 250 миллионов лет. Хотя эти доисторические сосны считались вымершими до того, как люди ходили по Земле, группа из примерно 40 деревьев была недавно обнаружена за пределами Сиднея, Австралия. Известно, что еще один известный член семейства сосновых, щетинистоконус, имеет самую большую продолжительность жизни среди всех деревьев. Часто медленно и неровно растущие возле границы леса по склонам высоких гор, некоторые современные сосны щетинистые сосны начинали свою жизнь как саженцы в Скалистых горах, когда в Египте строились великие пирамиды.
Когда запасы пищи становятся доступными, появляется крошечный корень, за которым следует гипокотильная часть стебля. Рост стебля выносит коробочку с семенами из почвы для сброса, так что незрелые (или зародышевые) листья, называемые семядолями, могут расширяться и становиться фотосинтезирующими. Молодое растение будет продолжать расти, в зависимости от способности побегов и корней накапливать питание. Зрелый зародыш сосны состоит из двух точек роста (верхушечной меристемы побега и корня), корневого чехлика и семи-восьми семядолей. Зародыш, заключенный в устойчивую к высыханию семенную оболочку, может оставаться в состоянии покоя в течение длительного периода, пока условия окружающей среды не станут благоприятными для прорастания и инициации нового поколения спорофита.
5 лучших микрофонов для радио и подкастинга
Примечание .
Из-за возраста этой статьи некоторые микрофоны, перечисленные ниже, устарели и, к сожалению, больше не доступны на таких сайтах, как Amazon. Тем не менее, Blue Spark, Behringer B-1 и Electro-Voice RE320 по-прежнему доступны на таких сайтах, как Gear4Music и Thomann, которые предлагают международную доставку.
