Что такое EasyEDA и для чего он нужен

EasyEDA — это бесплатный онлайн-инструмент для разработки электронных схем и печатных плат. Он предоставляет следующие основные возможности:

Создание принципиальных электрических схем
Разработка топологии печатных плат
Моделирование работы схем
Библиотека готовых компонентов
Генерация файлов для производства плат
Совместная работа над проектами

EasyEDA позиционируется как простой и доступный инструмент для начинающих радиолюбителей и профессиональных разработчиков электроники. Он не требует установки на компьютер и работает прямо в браузере.

Как начать работу в EasyEDA

Чтобы начать использовать EasyEDA, выполните следующие шаги:

Зайдите на сайт easyeda.com
Нажмите кнопку «Начать» в верхнем меню
Зарегистрируйтесь, указав email и пароль
Подтвердите регистрацию, перейдя по ссылке из письма
Войдите в свой аккаунт
Создайте новый проект, нажав «Новый проект» в верхнем меню

После этого вы окажетесь в редакторе схем EasyEDA и сможете приступить к разработке. Интерфейс интуитивно понятен и во многом похож на другие САПР.

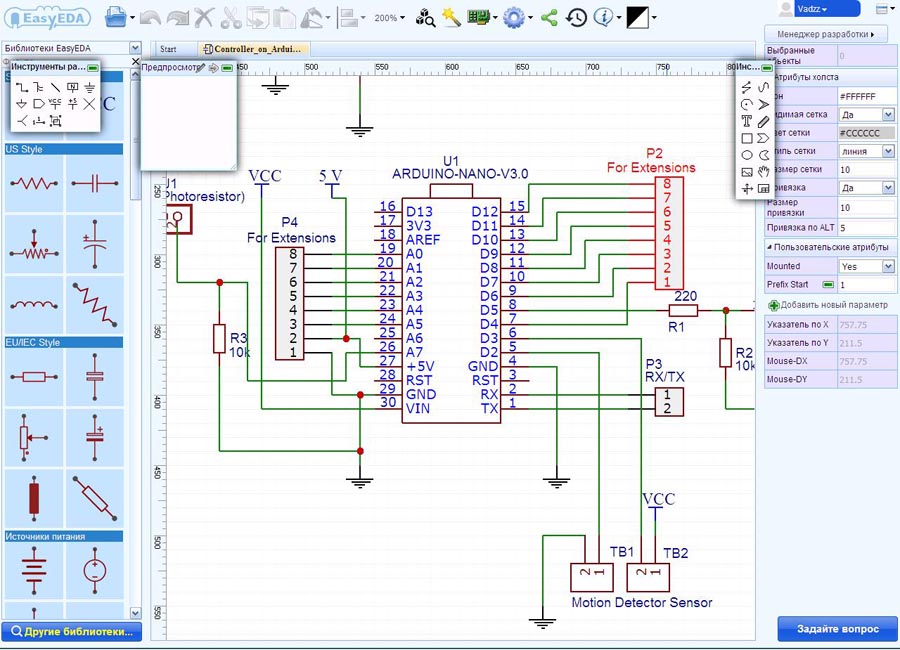

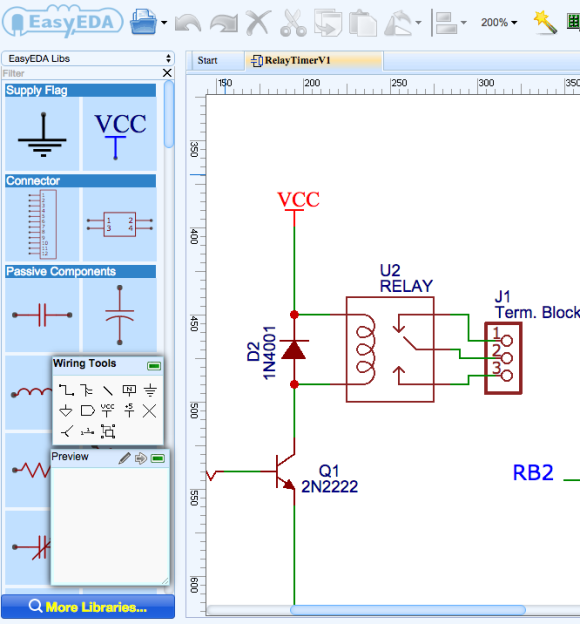

Основные возможности EasyEDA для разработки схем

EasyEDA предоставляет следующие ключевые инструменты для создания электрических схем:

Библиотека готовых компонентов с возможностью добавления своих
Размещение компонентов на схеме перетаскиванием
Соединение выводов компонентов проводниками
Добавление текстовых надписей и аннотаций
Проверка электрических связей
Генерация списка компонентов

Экспорт схемы в различные форматы

Редактор схем EasyEDA достаточно функционален для большинства любительских и небольших коммерческих проектов. Он позволяет быстро создавать схемы средней сложности.

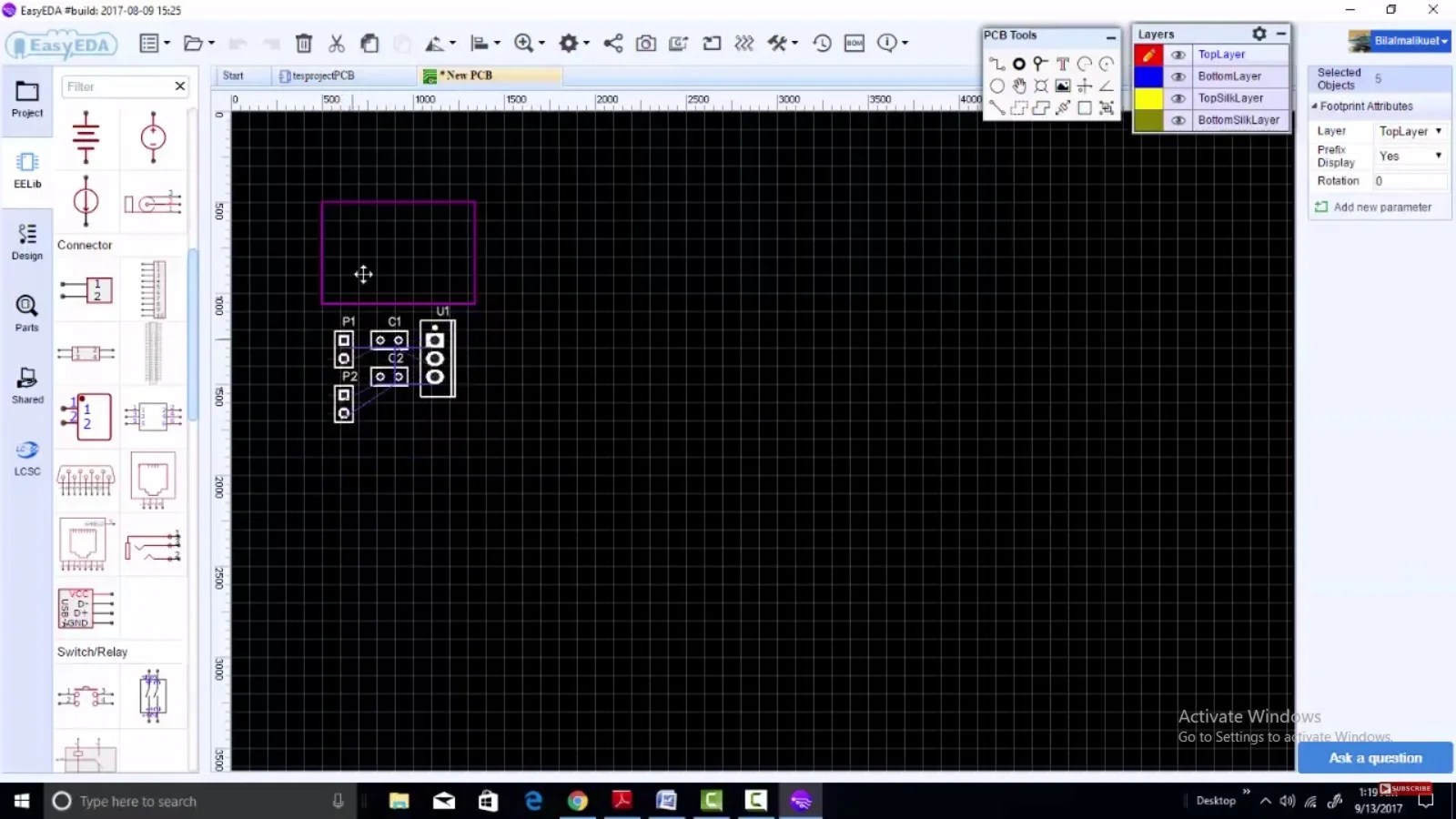

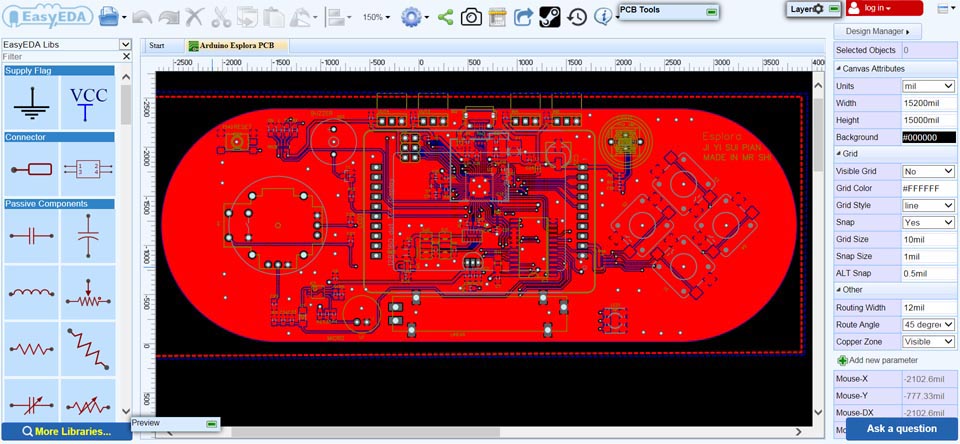

Как создать печатную плату в EasyEDA

Процесс создания печатной платы в EasyEDA включает следующие основные этапы:

Создание принципиальной схемы устройства
Преобразование схемы в печатную плату
Размещение компонентов на плате
Трассировка соединений между компонентами
Добавление полигонов заливки
Проверка правил проектирования
Генерация производственных файлов

EasyEDA позволяет как автоматически разместить компоненты и развести дорожки, так и делать это вручную. Имеется возможность настройки правил трассировки и проверки DRC.

Преимущества и недостатки EasyEDA

Основные преимущества EasyEDA:

Бесплатность и доступность
Работа через браузер без установки
Интуитивно понятный интерфейс
Большая библиотека компонентов
Возможности совместной работы
Интеграция с производством плат

Недостатки EasyEDA по сравнению с профессиональными САПР:

Ограниченный функционал для сложных проектов
Отсутствие продвинутых инструментов анализа
Зависимость от работы серверов
Меньшая производительность при больших проектах

В целом EasyEDA — отличный инструмент для начинающих разработчиков и небольших проектов. Но для серьезных коммерческих разработок лучше использовать профессиональные САПР.

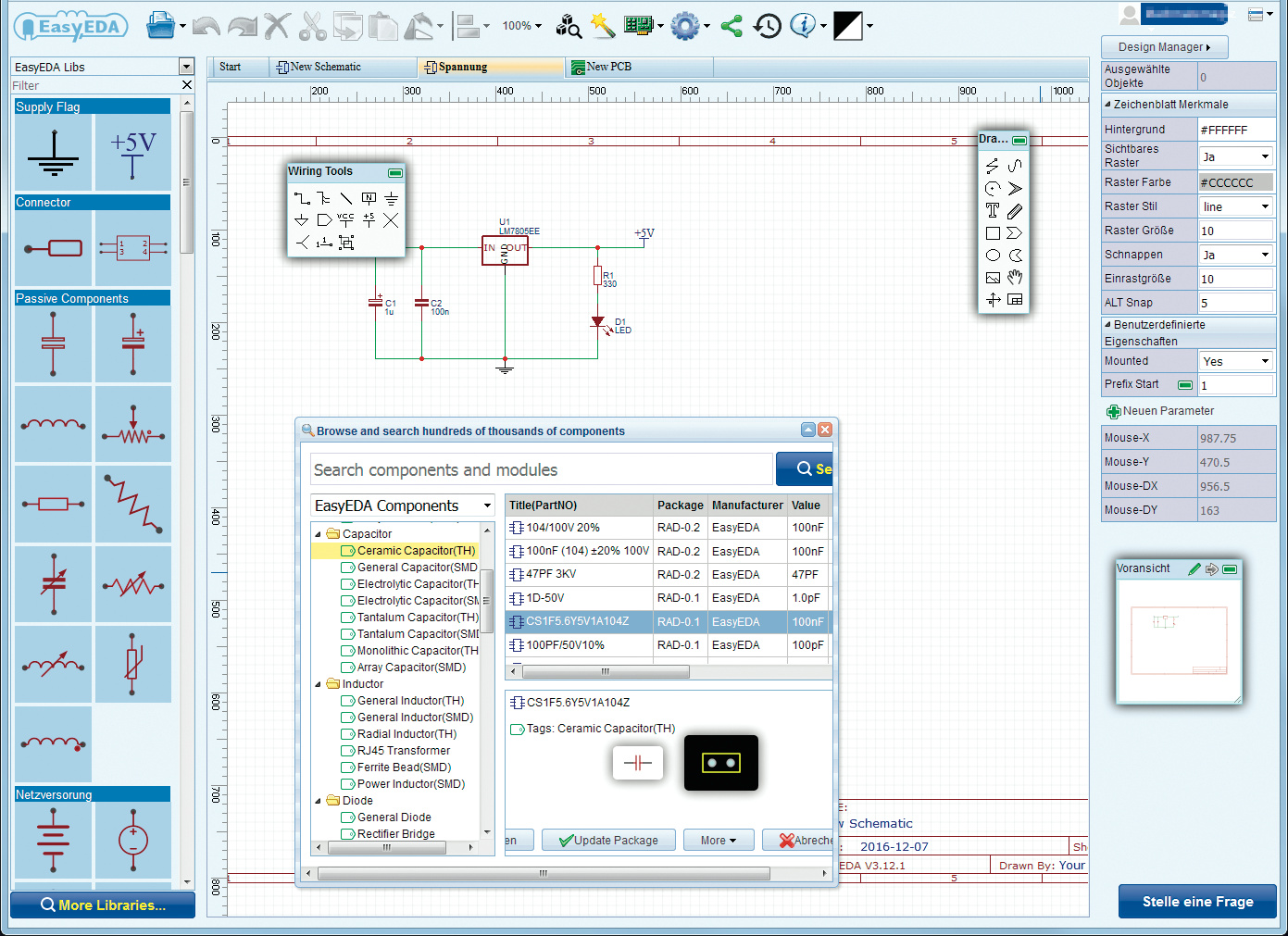

Как использовать библиотеку компонентов в EasyEDA

Библиотека компонентов — одно из главных преимуществ EasyEDA. Она содержит тысячи готовых элементов, которые можно использовать в своих проектах. Вот как работать с библиотекой:

Откройте панель библиотеки, нажав кнопку «Библиотека» слева
Используйте поиск для нахождения нужного компонента
Перетащите компонент на схему или плату
При необходимости отредактируйте свойства компонента
Добавляйте свои компоненты в библиотеку при помощи редактора символов и посадочных мест

Библиотека постоянно пополняется новыми компонентами от разработчиков EasyEDA и сообщества пользователей. Это значительно ускоряет процесс разработки, избавляя от необходимости создавать компоненты с нуля.

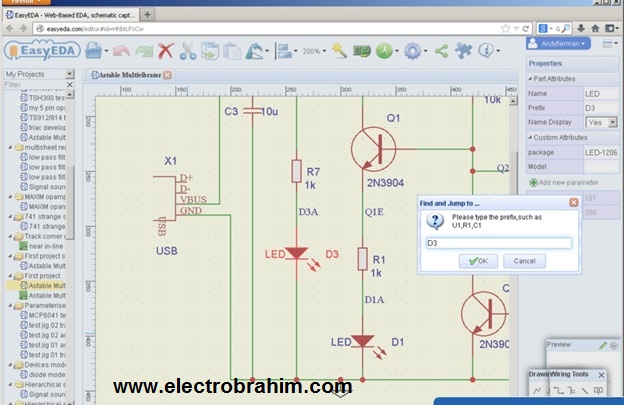

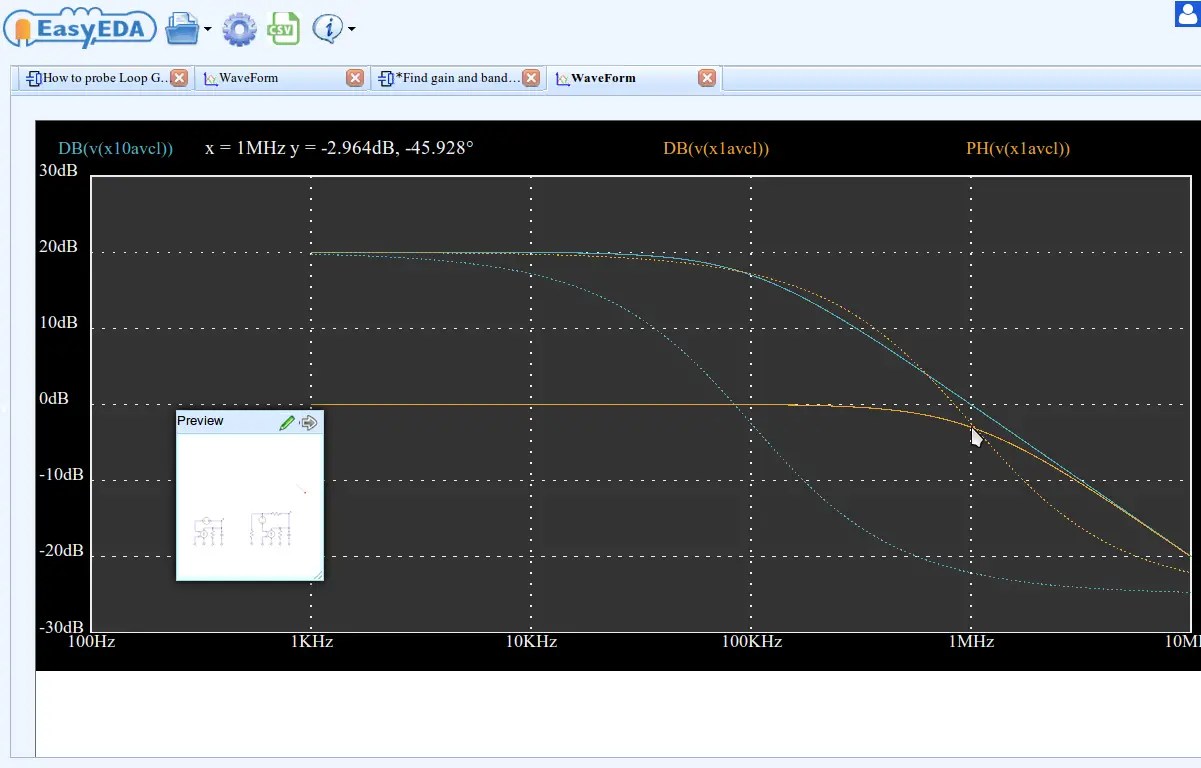

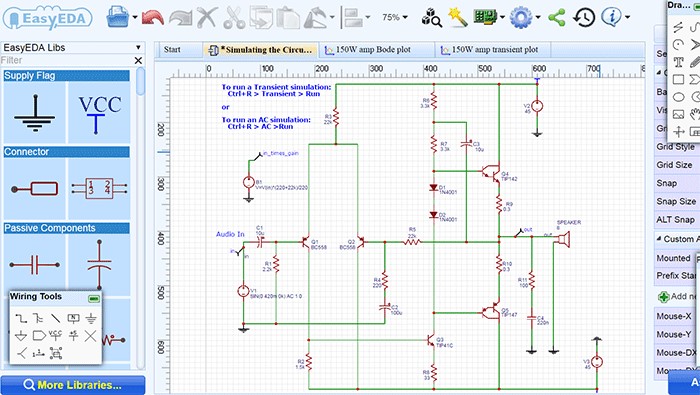

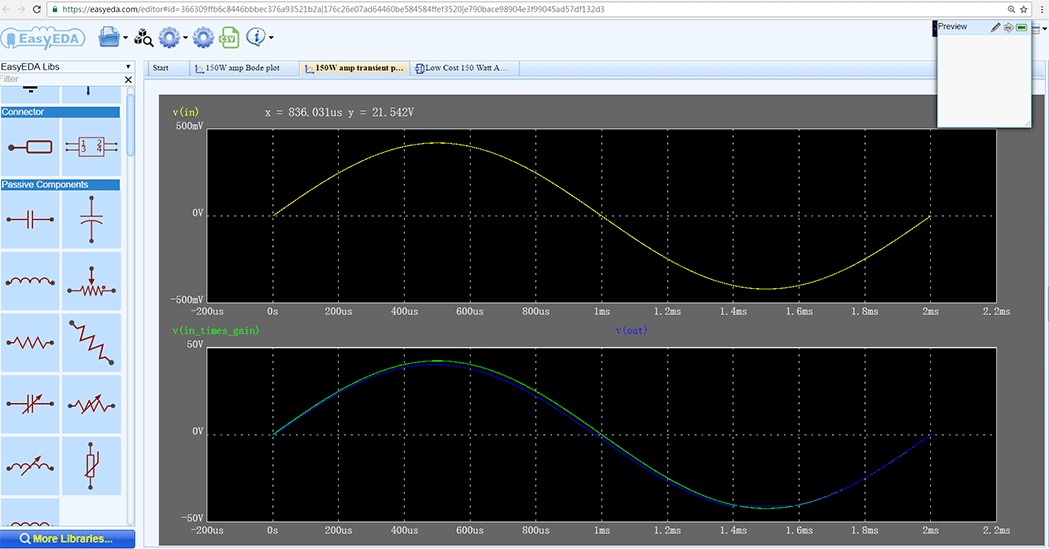

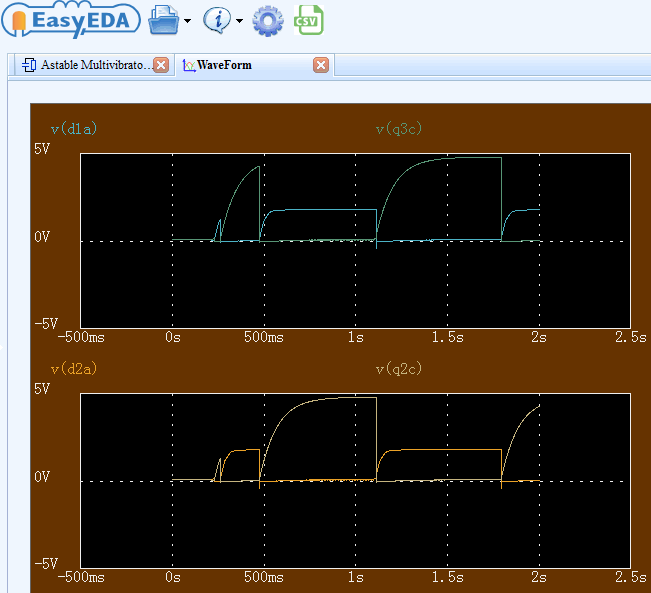

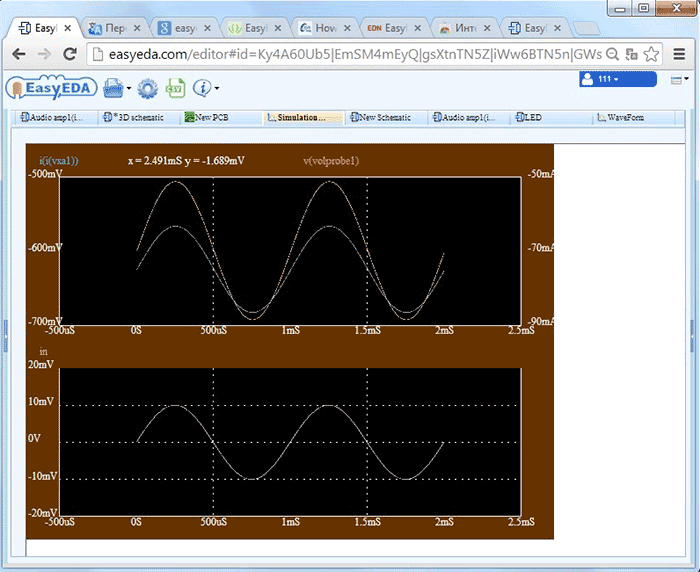

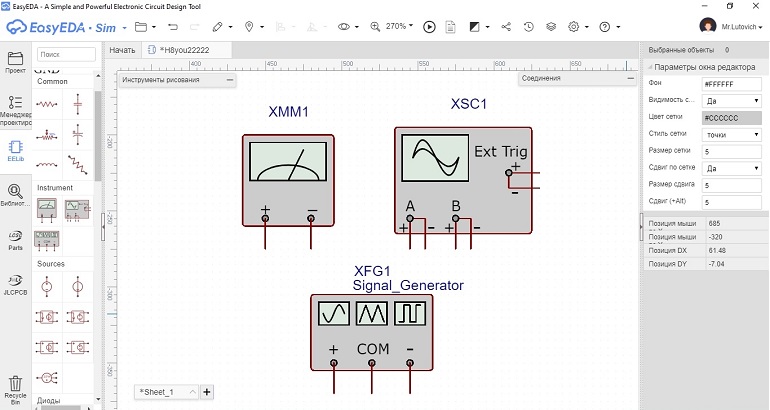

Моделирование схем в EasyEDA

EasyEDA предоставляет возможности для моделирования работы электронных схем. Это позволяет проверить корректность схемы до изготовления платы. Основные возможности симулятора:

Моделирование аналоговых и цифровых схем

Анализ переходных процессов
Частотный анализ
Анализ по постоянному току
Построение графиков сигналов

Для запуска моделирования нужно добавить на схему источники сигналов и измерительные приборы, настроить параметры анализа и запустить симуляцию. Это позволяет выявить ошибки в схеме на ранних этапах разработки.

Как быстро нарисовать схему в EasyEDA

Это пошаговое руководство с большим количеством скриншотов рассчитано, в первую очередь на тех, кто только начинает знакомится с электроникой, либо не использовал EasyEDA ранее, однако, надеюсь, что и профи смогут почерпнуть что-то полезное. Все скриншоты уменьшены для удобства чтения статьи с мобильных устройств, но кликабельны для отображения в бОльшем размере. Это не перевод оригинального туториала, а лишь скромная попытка автора поделиться своими собственными первыми шагами в освоении EasyEDA.

Какие возможности предоставляет EasyEDA

Чем еще примечателен сервис EasyEDA

С чего начать работу в EasyEDA

Переключение интерфейса на русский язык в EasyEDA

Создание нового проекта в EasyEDA

Создание новой схемы в проекте EasyEDA

Основные приемы редактирования схем в EasyEDA

Добавление компонентов в схему EasyEDA

Различные подходы в проектировании схем

Соединение компонентов схемы

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Как скопировать чужой публичный проект себе в EasyEDA

Предоставление доступа к проекту в EasyEDA

Заключение

Какие возможности предоставляет EasyEDA

EasyEDA – это кроссплатформенный комплекс, предназначенный для разработки электрических принципиальных схем, автоматизированной разводки печатных плат и предоставляет возможность осуществить заказ на изготовление ваших плат. Возможно, что вас заинтересует и симулятор электронных схем, который тоже входит в список бесплатных услуг, предоставляемых EasyEDA. В состав EasyEDA входит:

редактор электрических схем, компонентов и готовых модулей с обширной автоматически обновляемой библиотекой, содержащей сотни тысяч комплектующих, символы компонентов как в американском, так и в привычном нам, европейском форматах. Вы можете как создавать собственные компоненты и модули, так и редактировать существующие

трассировщик, редактор топологии (проводящего рисунка) печатных плат
симулятор схем (модули ESP8266, конечно же, не поддаются симуляции), движок симулятора от ngspice

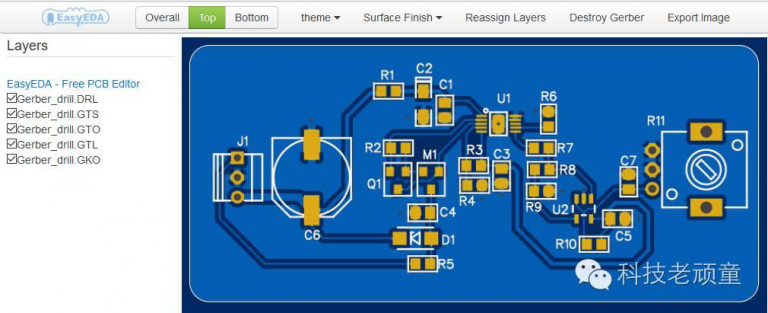

просмотрщик файлов формата Gerber
изготовление печатных плат по демократичным ценам (9,8$ за 10шт. +доставка в РФ — 6,6$ (получается 1,64$ за 2-х стороннюю плату размером 50×50мм с учетом доставки — для меня уж лучше подождать доставку, чем возиться с химией, да и качество ЛУТ уже не устраивает)

Заказ плат на EasyEDA не является обязательным условием использования этого сервиса и вы вполне можете либо не заказывать платы вообще, либо заказать их у любого изготовителя по вашему выбору (есть бесплатный экспорт плат в формате Gerber).

Сервис бесплатный (техподдержка отвечает в течение 48 часов по email на английском), с возможностью получить более быструю техподдержку (время ответа до 24 часов по электронной почте, и техподдержка по телефону) и скидку до 10% на заказ плат при использовании платной подписки.

Кроме того, представитель EasyEDA обещает отвечать на вопросы наших пользователей (к сожалению, только на английском языке), касающихся выполнения заказов на изготовление плат на нашем форуме в специальном разделе.

Бесплатный тариф не накладывает ограничений на размеры платы, количество слоев или контактных площадок.

Для подавляющего большинства пользователей вполне будет достаточно возможностей, предоставляемых на бесплатном тарифе. Более подробно с тарифами вы можете ознакомиться здесь.

В настоящий момент EasyEDA русифицирован примерно на 90%, что позволяет вполне комфортно работать людям, предпочитающим локализованные версии. Неполная русификация, видимо, объясняется тем, что перевод на русский язык был осуществлен некоторое время назад и новые, либо переделанные фичи оказались на английском.

Для меня это даже хороший знак — это показывает, что сервис не умирает и хозяева его не бросили, раз он развивается. А десяток-другой английских фраз мы можем и потерпеть.

Очень важной считаю возможность использования сервиса в коммерческих проектах и совместной работе над одним проектом командой разработчиков, которая предоставляется даже на бесплатном тарифе. Можно предоставить и read-only доступ, например, студент может предоставить доступ на просмотр своего проекта своему преподавателю, оставляя свой проект недоступным для других пользователей.

Количество проектов (как приватных так и публичных) на бесплатном тарифе не лимитируется, что меня тоже очень порадовало.

Форум проекта живой, и на нем реально получить помощь (жаль, что нет русскоязычной техподдержки). Разработчики отвечают на багрепорты и предложения по расширению функционала (на английском и китайском языках).

Меня впечатлила возможность вставлять в свои сообщения на форуме скриншоты прямо из буфера обмена (эта фича работает только в хроме), что очень удобно для общения с техподдержкой.

Чем еще примечателен сервис EasyEDA

EasyEDA — это не программа на вашем компьютере, а облачный сервис в интернете, а это значит что вы можете его использовать на компьютере с любой операционной системой. Соответственно, для работы не нужно устанавливать какие-либо программы и библиотеки — необходим только браузер и доступ в интернет (разработчики EasyEDA обещают выпустить программу для работы оффлайн, которая не будет требовать подключения к сети интернет).

Ваши проекты будут хранится в облаке (бесплатно) и вы сможете получить к ним доступ из любой точки земного шара с любого компьютера или даже смартфона или планшета.

EasyEDA работает в большинстве популярных браузеров, но максимальные возможности вы получите, если будете использовать Google Chrome. Разумеется, что Firefox тоже поддерживается (кстати, скриншоты к этой статье я делал как в хроме, так и Firefox). На Safari существуют определенные проблемы, поэтому инженеры EasyEDA рекомендуют пользователям MAC и iPhone использовать хром при работе с их сервисом.

Скорость прорисовки схем и плат в браузере меня тоже впечатлила — даже большие проекты прорисовываются без ощутимых тормозов. Разработчики сообщают, что максимальная скорость рендеринга обеспечивается в Chrome, а Firefox будет чуть медленнее, но показывает вполне приемлемые результаты.

С чего начать работу в EasyEDA

Начать лучше с регистрации, чтобы созданный проект был привязан к вашему аккаунту и никуда не потерялся. Регистрация проходит по типичному сценарию.

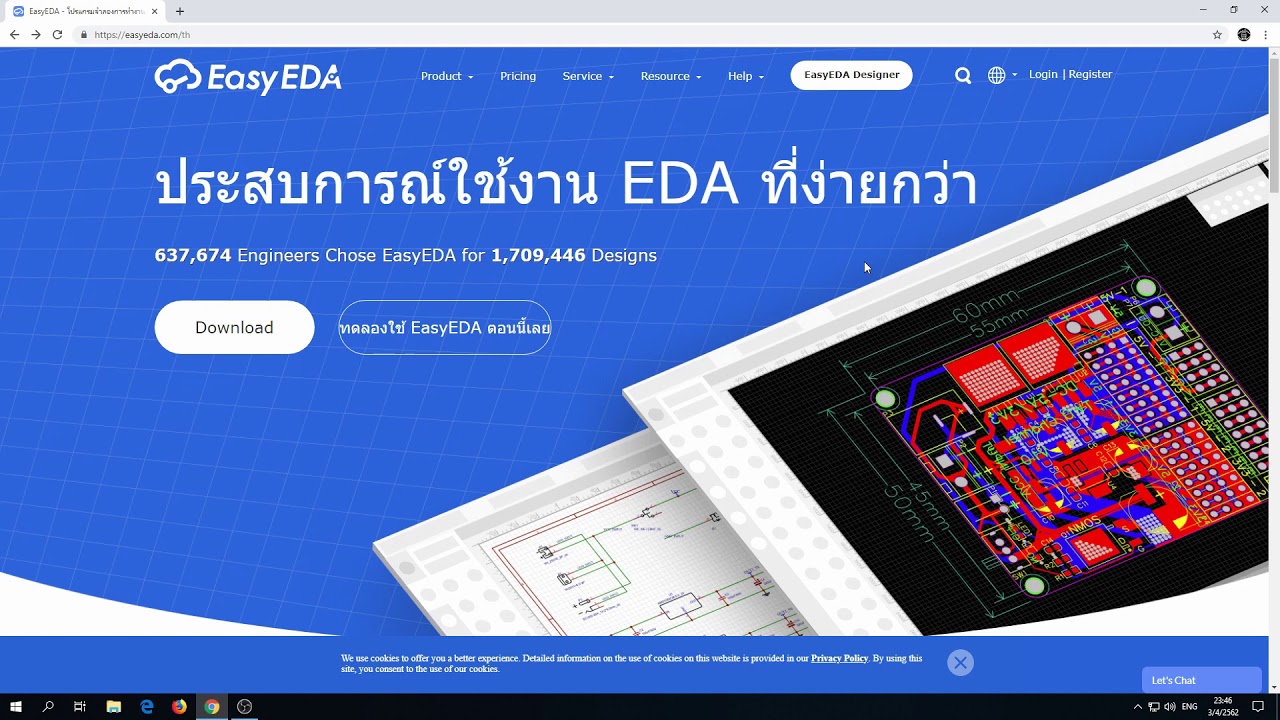

Переходим на сайт EasyEDA

Переходим на русскоязычную версию сайта EasyEDA и жмем кнопку Login (я уже писал, что перевод на русский язык осуществлен примерно на 90%)

Регистрационная форма EasyEDA

и заполняем регистрационную форму слева своими данными: ваш ник на сервисе, пароль не менее 6 символов и ваш адрес электронной почты. Галочка должна быть отмечена и означает что вы соглашаетесь с условиями использования сервиса. Term of Service на русский не переведено, но я почитал — там все стандартное: они никому не передают ваши данные, вам будет показана реклама и бла-бла-бла. Как все заполните — жмите Register. Понятно, что в последующем, для входа на сервис, вы заполняете уже форму справа теми же данными, что и при регистрации. Вход через Google работает с глюками, в настоящее время использовать не рекомендую. QQ — это китайский мессенджер, так что если вы в нем не зарегистрированы, то можете не обращать внимания.

Практически сразу на почту приходит письмо, в котором нужно кликнуть по ссылке для подтверждения вашего адреса электронной почты.

Письмо с подтверждением адреса электронной почты в EasyEDA

На этом этапе все — регистрация завершена.

Переключение интерфейса на русский язык в EasyEDA

Переключение интерфейса EasyEDA на русский язык

Переключения интерфейса EasyEDA на русский язык осуществляется непосредственно в редакторе. Можете перейти по прямой ссылке в редактор, кликнуть в правом верхнем углу по своему нику, в появившемся меню, в самом низу, выбрать Language, затем Russian

Создание нового проекта в EasyEDA

Проект в EasyEDA — это совокупность схем и данных о разметке вашей платы. Так что если вы планируете даже просто нарисовать схему, то вы должны создать новый проект и уже в нем создать новую схему. Это может показаться лишним действием, однако приучит вас ~~к порядку~~ раскладывать все по папочкам. У вас же не лежат все документы на рабочем столе без папок? Или все таки да 🙂

Новый проект можно создать «с нуля» или склонировать у кого-то уже существующий (как это сделать будет показано ниже). Также кто-то может предоставить вам доступ к своему проекту для совместной работы.

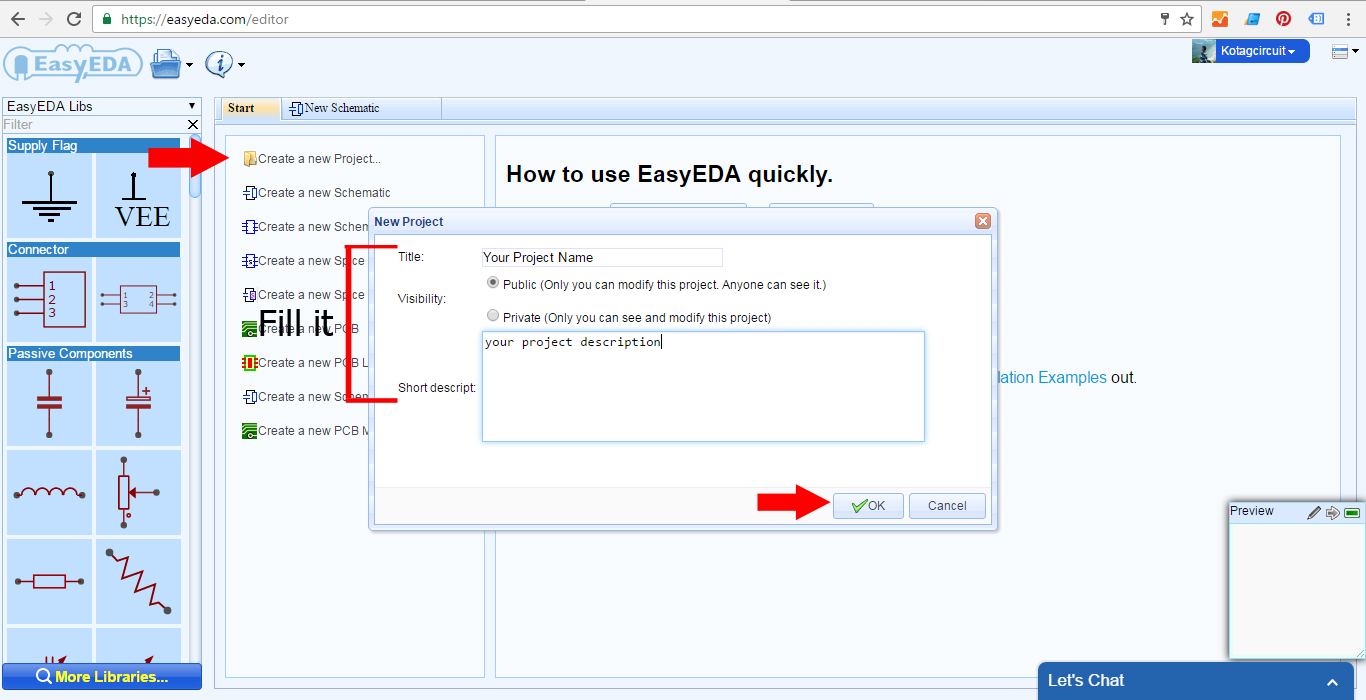

Создание вашего первого проекта в EasyEDA

Для создания вашего первого проекта «с нуля» нужно перейти в редактор и там создать новый проект кнопкой слева вверху. В дальнейшем вы можете создавать новые проекты прямо с главной страницы EasyEDA.

Создание нового проекта в EasyEDA

Далее вам предлагается ввести название проекта и указать: будет ли ваш проект публичным (проект будет доступе в поиске и кто угодно сможет его склонировать себе в редактор и производить над копией любые действия), либо ваш проект будет приватным и посторонние не получат к нему доступа до тех пор, пока вы этого не захотите. Публичность/приватность проекта можно менять в последующем неограниченное количество раз.

Задайте подробное описание вашего проекта в поле Description.

Выберите тип вашего проекта: приватный или публичный

Создание новой схемы в проекте EasyEDA

Создадим новую схему в нашем проекте — это можно сделать «с нуля» (ссылка справа на скриншоте), из шаблона (ссылка слева) или из внешнего файла (ищите импорт в меню). Тут вас ожидает приятный сюрприз: в системе уже есть шаблон схемы с минимальной обвязкой для модуля ESP8266 (ссылка слева на скриншоте). Вы можете создавать собственные шаблоны для последующего быстрого старта проектирования однотипных схем, что может оказаться весьма полезным.

Создание новой схемы в EasyEDA

При создании новой схемы по правой ссылке, вы создаете схему не совсем «с нуля», как я вам сообщил выше. Вам будет предложено нарисовать новую схему в рамке, по буржуйским стандартам

Новая схема в буржуйской рамке в EasyEDA

Возможность сделать рамку по ГОСТу, я думаю тоже есть, если самому нарисовать для нее собственный шаблон и начинать каждую новую схему уже с него. Может быть это уже кто-то и сделал, а вам осталось лишь «форкнуть» этот проект.

Схемы и библиотеки в проект можно импортировать из файлов на вашем компьютере, поддерживаются популярные форматы:

Импортирование схем и библиотек в EasyEDA

Мы, для примера, создадим новую схему из шаблона для ESP8266.

Основные приемы редактирования схем в EasyEDA

В редакторе схем EasyEDA отсутствуют полосы прокрутки (как горизонтальная, так и вертикальная). Вот так — совсем их нет (хотя в оригинальном туториале они присутствуют на скриншотах, значит были в предыдущих версиях движка). Если вы знаете как их включить сейчас — дайте мне знать, вдруг пригодится. Сначала я нашел отсутствие полос прокрутки очень неудобным, но быстро привык и теперь не замечаю их отсутствия.

Вы можете передвигать всю схему или только один выбранный компонент стрелками на клавиатуре. Мне показалось более удобным перетягивать всю схему мышью, зажав правую кнопку.

Мне очень понравилось плавное стократное (10000%) масштабирование схемы. Четко прорисованная, во всех деталях векторная графика масштабируется без потери качества. Впечатляет, что это реализовано прямо в браузере — респект разработчикам.

Масштабирование «по ширине листа», как в MS Word, можно сделать через верхнее меню, как мы привыкли, или нажатием горячей клавиши K в английской раскладке

Масштабирование (zoom) в EasyEDA

Увеличение любой области происходит легко: нужно сначала навести на эту область указатель мыши и прокрутить колесико скроллинга мыши вперед. Аналогично и уменьшение.

Добавление компонентов в схему EasyEDA

Подключим к ESP8266 светодиод. В качестве шпаргалки воспользуемся замечательным наглядным пособием Arduino Basic Connections — подключение всего в картинках v 2.0 Если вы новичок и еще не видели этот документ, то рекомендую сделать его вашей настольной книгой, чтобы избежать множества граблей, которые подстерегают начинающих радиолюбителей. Также хочу вам сообщить, что и ESP8266 и ATMEGA на Arduino являются микроконтроллерами и принципы подключения к ним периферии одни и те же, поэтому вы можете смело использовать рекомендации по Arduino для ESP8266, при этом не забывайте о том, что:

Arduino бывают как 5-ти вольтовые, так и 3. 3, а ESP8266 только 3,3
Порты Arduino выдерживают ток до 40мА, а ESP8266 — только 12мА

Подключение светодиода к выходу микроконтроллера

Возьмем из шпаргалки левый вариант, где мы видим, что для подключения светодиода нам нужен резистор и питание. При низком уровне на выходе GPIO светодиод будет включаться, а при высоком выключаться.

Скопируем элемент VCC из левой части схемы: левый клик мышью на элементе (не промахнитесь — вам нужна и надпись VCC и «частичка провода»), затем Копировать на панели инструментов и там же Вставить — эта процедура абсолютно аналогична действиям в обычном текстовом редакторе. Вставляемый элемент «прилипнет» к указателю мыши и вы вставляете его в правую часть схемы в свободное место кликом мыши.

Копирование и вставка в EasyEDA

Добавим резистор из Библиотеки EasyEDA

Выбираем привычный нам «европейский» символ компонента в EasyEDA

Различные подходы в проектировании схем

Сейчас мы должны подключить все это к одному из GPIO нашего модуля ESP8266 и тут можно пойти разными путями. Можно сделать по-старинке и соединить на схеме наши светодиод и резистор с выходом GPIO модуля на левой части схемы — именно так раньше и делали (многие продолжают делать так и сейчас, и не только в России). Получаются вот такие схемы:

Схема радиоприемника Спидола-230

Но из зарубежья к нам пришло новое веянье — схемы, оформленные по-другому:

Схема Wemos D1 mini PRO 128Mbit (16 Мегабайт)

Такие схемы оформлены более модульно, не загромождены множеством соединительных линий от края до края. Соединение модулей производится через именованные электрические связи (проводники) с соответствующей маркировкой. Такие схемы менее привычны и некоторые радиолюбители считают, что они не позволяют увидеть сразу все детали. Попробуйте ответить на вопрос: какие элементы подключены к VCC на этой схеме? Можно легко упустить из виду какой-то модуль. Однако, если вы планируете выходить на международный рынок — не обязательно продавать что-либо, даже если вы просто размещаете свой проект в публичный доступ, то имеет смысл задуматься над выбором, и, возможно, сделать схему в современном виде, общепринятом в международном сообществе. Однако, это остается, безусловно, на ваше усмотрение.

Соединение компонентов схемы

Для соединения светодиода с одним из выводов ESP8266 (например, GPIO2) нужно перейти из режима отображения набора атрибутов элемента в режим Менеджер разработки

Кнопка перехода в режим менеджера разработки в EasyEDA

В менеджере (справа) нужно найти группу Nets и в ней GPIO2

Выбор проводника (цепи) в EasyEDA

при этом в левой части вашей схемы GPIO2 на ESP8266 станет выделен красным цветом — его нужно скопировать и вставить в правую часть схемы.

Осталось только соединить элементы между собой — для этого просто тянем за край контакта и соединяем линию со следующим элементом. В результате у вас должно получиться следующее:

Схема подключения светодиода к ESP8266

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Если вы сделали публичный проект, то сможете им поделиться с другими

Как поделиться проектом в EasyEDA

Начнем снизу: третья ссылка ведет на PNG файл вашей схемы — вы можете вставлять эту ссылку на форумах, посылать ее по электронной почте, вставлять в сообщения в социальных сетях. Вот ссылка на наш демо проект.

Вторая ссылка предназначена лично для вас — вы можете поместить ее в закладки браузера для быстрого перехода в режим редактирования этой схемы.

Самая верхняя, первая ссылка ведет на страницу проекта. Вот так выглядит наш проект для других пользователей

Публичный проект в EasyEDA

Как скопировать чужой публичный проект себе в EasyEDA

Поиск публичных проектов в EasyEDA

В разделе Ресурсы вы найдете множество публичных проектов, компонентов и модулей, которые вы можете скопировать себе, внести собственные правки и использовать в дальнейшем. На момент написания статьи поиск по проектам не работает, разработчики это уже знают и обещают исправить в ближайшее время (поиск по модулям и компонентам работает). Вы можете пользоваться поиском по популярным тегам (на скриншоте проекты с тегом Arduino Based)

Любой публичный проект вы можете скопировать себе («форкнуть») и он станет доступен для редактирования в вашем списке проектов в редакторе

Как форкнуть публичный проект в EasyEDA

Публичный проект уже в редакторе

Предоставление доступа к проекту в EasyEDA

По умолчанию все ваши проекты будут приватными (напоминаю, что в EasyEDA, в отличии от других, не существует ограничения на количество приватных проектов). Для совместной работы над проектом вы можете предоставить доступ своему коллеге (коллегам). Вы можете предоставить доступ только для чтения (read-only) или полный (read/write) конкретному пользователю, для этого нужно кликнуть правой кнопкой мыши по названию проекта и ввести адрес электронной почты, на который зарегистрирован аккаунт EasyEDA вашего коллеги.

Предоставление доступа к проекту EasyEDA

Предоставление доступа к проекту конкретному пользователю в EasyEDA

Заключение

Эта статья получилась слишком большой и я искренне благодарен тем, кто смог дочитать ее до конца. Даже в этом объеме мне не удалось рассказать о многих интересных возможностях EasyEDA. Возможно, это получится в следующих материалах.

В целом, впечатление от EasyEDA у меня сложилось очень положительное, несмотря на некоторые недостатки, которые меня огорчили. Я вспоминаю те времена, когда я начал осваивать DeepTrace, и потратил намного больше времени на свою первую схему. Здесь же все оказалось много проще, при достаточно широких возможностях. Так что я плюсую EasyEDA.

Мне импонирует дух open source, которым пропитан сервис EasyEDA — это и публичные проекты и легкость их использования и открытый формат файлов выгрузки проектов, о котором мне не удалось рассказать в этой статье. Этакий гитхаб, только не для программ, а для плат. Кстати, поддержка контроля версий плат была бы очень кстати 🙂

P.S.

Не скрывая сообщаю, что EasyEDA оказали поддержку нашему сайту и форуму (частично компенсировали мои личные расходы на VDS на котором для вас работают этот сайт и форум), и, в качестве благодарности, я разместил ссылки на сервис EasyEDA на сайте и форуме esp8266.ru. Могу вас заверить, что данный факт никоим образом не повлиял на объективность данного материала и какой-либо другой информации, размещенной у нас о сервисе EasyEDA.com

Ваш IoT евангелист, Виктор Бруцкий aka 4refr0nt.

Обсуждение этой статьи на нашем форуме

★★★★★ EasyEDA — обзор, плюсы и минусы программы, отзывы пользователей.

Как сделать печатную плату на Easyeda? 1. Что такое печатная плата? Печатная плата (PCB) механически поддерживает и электрически соединяет электронные компоненты, используя проводящие дорожки, прокладки и другие элементы, вытравленные из медных листов, ламинированных на непроводящую подложку. Печатные платы могут быть односторонними (один слой меди), двухсторонними (два слоя меди) или многослойными (внешний и внутренний слои). Многослойные печатные платы обеспечивают гораздо более высокую плотность компонентов. Проводники на разных слоях соединены сквозными отверстиями, называемыми переходными отверстиями. Усовершенствованные печатные платы могут содержать компоненты — конденсаторы, резисторы или активные устройства — встроенные в подложку. 2. Процесс изготовления печатной платы? I. Начните со схемы II.Layout PCB. III. Преобразуйте файл PCB в файл Gerber. IV. Отправьте на PCB Factory для производства образцов. 1. Разработайте схему, например, в Easyeda, разработайте простейшую систему Atmega16. 1.1.Создать проект. Документ -Новый -Проект 1.2.Создайте схему и начните проектировать простейшую систему MCU. введите описание изображения здесь 2. Сделайте печатную плату 2.1. Преобразуйте схему в печатную плату и затем поместите компоненты в правильное положение внутри Механической конструкции: введите здесь описание изображения 2.2. Начинайте прокладку печатной платы вручную. 2.2.1. Советы по изготовлению печатной платы: калибровка трасс Реальные медные трассы имеют сопротивление. Это означает, что след имеет падение напряжения, рассеивание мощности и повышение температуры при прохождении через него тока. Сопротивление определяется по следующей формуле: R = (удельное сопротивление) (толщина по ширине). Разработчики печатных плат чаще всего используют длину, толщину и ширину для контроля сопротивления следа печатной платы. Сопротивление — это физическое свойство металла, используемого для создания следа. Разработчики печатных плат не могут реально изменить физические свойства меди, поэтому сфокусируйтесь на размере трассы, которым вы можете управлять. Толщина следа печатной платы измеряется в унциях меди. Одна унция меди — это толщина, которую мы могли бы измерить, если бы мы равномерно распределили 1 унцию меди по площади в 1 квадратный фут. Эта толщина составляет 1,4 тысячных дюйма. Многие разработчики печатных плат используют медь на 1 унцию или 2 унции, но многие производители печатных плат могут обеспечить толщину 6 унций. Обратите внимание, что тонкие элементы, такие как контакты, которые расположены близко друг к другу, трудно изготовить из толстой меди. Проконсультируйтесь у своего производителя печатных плат о его возможностях. Используйте калькулятор ширины трассы печатной платы, чтобы определить, насколько толстыми и широкими должны быть ваши трассы для вашего приложения. Стремитесь к повышению температуры на 5 ° C. Если у вас есть дополнительное место на доске, используйте большие следы, так как они ничего не стоят. При работе с многослойной платой помните, что следы на внешних слоях имеют лучшее охлаждение, чем следы на внутренних слоях, потому что тепло от внутренних слоев должно проходить через слои меди и материала ПХД перед проведением, излучением или соединением. Делайте петли маленькими Петли, особенно высокочастотные, должны быть как можно меньше. Маленькие петли имеют меньшую индуктивность и сопротивление. Размещение контуров над плоскостью заземления дополнительно снижает индуктивность. Наличие небольших петель уменьшает скачки напряжения высокой частоты, вызванные V = Ldidt. Небольшие петли также помогают уменьшить количество сигналов, которые индуктивно подключаются к узлу от внешних источников или передаются от узла. Это то, что вы хотите, если вы не разрабатываете антенну. Также сохраняйте контуры маленькими для цепей операционного усилителя, чтобы предотвратить попадание шума в схему. Разъединение конденсатора Поместите развязывающие конденсаторы как можно ближе к выводам питания и заземления интегральных микросхем, чтобы максимизировать эффективность развязки. Размещение конденсаторов подальше вводит паразитную индуктивность. Многократные переходы от вывода конденсатора к заземляющей плоскости уменьшают индуктивность. Соединения Кельвинга Соединения Кельвина полезны для измерений. Соединения Кельвина сделаны в точных точках, чтобы уменьшить паразитное сопротивление и индуктивность. Например, соединения Кельвина для токового резистора размещаются точно на контактных площадках резистора, а не в произвольном месте на дорожках. Хотя на схеме размещение соединений на контактных площадках или в некоторой произвольной точке может выглядеть одинаково, реальные следы имеют индуктивность и сопротивление, которые могут отбросить ваши измерения, если вы не используете. Держите цифровые и шумовые следы подальше от аналоговых следов Параллельные следы или проводники образуют конденсатор. Поместив трассы близко друг к другу, емкостно соединяет сигналы на трассах, особенно если сигналы высокочастотные. Держите высокочастотные и шумные следы вдали от следов, на которых не требуется шум. Земля не заземлена Земля не является идеальным проводником. Позаботьтесь о том, чтобы направлять шумные участки вдали от сигналов, которые должны быть тихими. Сделайте земные следы достаточно большими, чтобы нести токи, которые будут течь. Размещение заземляющей плоскости непосредственно под сигнальными трассами снижает импеданс трасс, что является идеальным. Через размер и число Vias имеют индуктивность и сопротивление. Если вы направляете трассу с одной стороны печатной платы на другую и вам нужна низкая индуктивность или сопротивление, используйте несколько переходных отверстий. Большие переходы имеют меньшее сопротивление. Это особенно полезно при заземлении фильтрующих конденсаторов и сильноточных узлов. Тепловые переходы Vias можно использовать для перемещения тепла с одной стороны печатной платы на другую. Это особенно полезно, когда печатная плата установлена на радиаторе на корпусе, который может дополнительно рассеивать тепло. Большие переходы передают тепло более эффективно, чем небольшие переходы. Многие переходные отверстия передают тепло более эффективно, чем один, и снижают рабочую температуру компонентов. Более низкие рабочие температуры способствуют повышению надежности. Расстояния между следами и монтажными отверстиями. Оставьте место между медными следами или заливками и монтажными отверстиями; это помогает предотвратить опасность шока. Паяльная маска не считается надежным изолятором, поэтому позаботьтесь о том, чтобы между медью и любым крепежным оборудованием было расстояние. Компоненты, чувствительные к теплу. Держите компоненты, чувствительные к теплу, вдали от других компонентов, которые выделяют тепло. Примеры компонентов, чувствительных к нагреванию, включают термопары и электролитические конденсаторы. Размещение термопар вблизи источников тепла может привести к снижению температуры. Размещение электролитических конденсаторов вблизи тепловыделяющих компонентов сократит срок их службы. Компоненты, которые генерируют тепло, могут включать в себя мостовые выпрямители, диоды, полевые МОП-транзисторы, катушки индуктивности и резисторы. Тепло зависит от тока, протекающего через компоненты. Ширина трассы: минимальная ширина трассы составляет 4 мил, когда вы размещаете очень простые схемы, а когда вы размещаете текущие трассы, вам необходимо учитывать ширину трасс. Здесь с отношением между шириной трассировки и током. Медь Толщина 35um 50um 70um Ширина Текущий Ширина Текущий Ширина Ток 0,15 0,20 0,15 0,50 0,15 0,70 0,20 0,55 0,20 0,70 0,20 0,90 0,30 0,80 0,30 1,10 0,30 1,30 0,40 1,10 0,40 1,35 0,40 1,70 0,50 1,35 0,50 1,70 0,50 2,00 0,60 1,60 0,60 1,90 0,60 2,30 0,80 2,00 0,80 2.40 0.80 2.80 1.00 2.30 1.00 2.60 1.00 3.20 1.20 2.70 1.20 3.00 1..20 3.60 1.50 3.20 1.50 3.50 1.50 4.20 2.00 4.00 2.00 2.00 4.30 2.00 5.10 2.50 4.50 2.50 5.10 2.50 6.00 Разводка цепей напряжения постоянного тока. соблюдать очень строгие правила в соответствии с таблицей DC-DC Converter. Компоновка высокоскоростных цепей и дифференциальных цепей Компоновка высокоскоростных цепей также требует, чтобы проектировщики учитывали его согласование импедансов. А для дифференциальных цепей мы должны распараллеливать провода и производить согласование импедансов через слой GND или уровень мощности. Каждые высокочастотные цепи требуют согласования импедансов и должны быть снабжены ссылочным уровнем. Держите шумовые цепи вдали от высокоскоростных цепей. Шумные цепи, расположенные слишком близко к высокоскоростным цепям, могут вызвать искажение высокоскоростного сигнала и повлиять на нормальную работу высокоскоростных цепей. 2.2.2. Результат компоновки печатной платы MCU. введите описание изображения здесь 2.2.3. Залейте медь на нижний слой. введите описание изображения здесьhttps: //easyeda.com/GerryChen/MCU_Project-HFzQ82kCU 3. Нажмите на представление «Фото», чтобы проверить файл Gerber, введите описание изображения здесь. компоненты и микросхемы. Это полный процесс изготовления печатной платы и тестирования? Отладка цепей. 5. Easyeda Предоставляет дешевую корзину для печатных плат, которая предлагает недорогую печатную плату и повышает эффективность изготовления печатных плат. Easyeda предоставляет функцию «Изготовление продукции». Нажав на нее, Вы можете добавить заказ на печатную плату в корзину и заказать печатную плату. Вы можете подождать дома или в вашей компании, чтобы получить печатную плату и сварные компоненты дома или отправить их на завод, особенно микросхемы с пакетом BGA. Easyeda предоставляет универсальный магазин для проектов в области электроники. Вы можете зайти к нему и испытать дизайн Schematic & PCB и заказать PCB. https://easyeda.com/ [Под редакцией Maple, 22 февраля]

Программа для создания, рисования плат, проверки, симуляции принципиальных электрических схем по госту на русском

Прикладное программное обеспечение создаётся для многих сфер деятельности. И радиотехника – не исключение.

Функционал зависит от стоящих перед ПО задач и ситуаций его применения. Так, например, программные продукты могут применяться для:

Черчения принципиальных схем;
Проектирования печатных плат;
Тестирования функционала с учётом характеристик конкретных радиоэлементов до создания целевого устройства.

Цели применения могут быть также разнообразными:

Профессиональное проектирование коммерческих устройств и блоков;
Помощь в ремонте и восстановлении работоспособности;
Обучение в школах, вузах, колледжах и т. п.;
Хобби (ПО могут использовать радиолюбители).

Программные продукты могут разрабатываться профессиональными разработчиками или энтузиастами, для одной из вышеперечисленных задач или сразу для целого комплекса.

Ниже рассмотрим примеры ПО в разрезе назначения.

Программы для создания принципиальных электрических схем

Начать можно с бесплатных вариантов. Такой софт чаще всего создаётся разработчиками-одиночками. Исключение составляют продукты, которые разработаны профессиональными компаниями в качестве дополнений к основному продукту.

KiCad

Очень мощный и, главное, полностью бесплатный инструмент. Активно поддерживается сообществом разработчиков, последний официальный релиз датируется декабрём 2018 года.

Рис. 1. Создание схемы в KiCad

Качество программного комплекса позволяют применять его даже в роли профессионального средства проектирования.

Распространяется сразу для нескольких платформ, среди которых не только Windows и MacOS, но и Linux. При особой необходимости можно воспользоваться исходным кодом программы и сделать свою версию.

TinyCAD

Еще один представитель Open Source. Программа работает автономно, но выходной формат совместим с приложением для проектирования печатных плат — FreePCB. Что определённо добавляет удобства при комплексной разработке.

Рис. 2. Работа программы TinyCAD

ПО работает только под Windows-системами. Проект активно развивается, последний релиз был в январе 2019 года.

Единственная проблема – обозначения не соответствуют российским ГОСТам. Но на функциональность ПО это никак не влияет.

Visio

Платный CAD-комбайн от Microsoft. В исходной комплектации поддержки электрических схем нет, но проблема легко решается с помощью импорта недостающих элементов и библиотек.

Примечательная особенность – наличие онлайн-версии по подписке.

В качестве профессионального инструмента продукт рассматривать всё равно не стоит, так как функционал ограничивается только созданием принципиальных схем. Сгенерировать печатную плату автоматически или протестировать работу здесь не получится.

Компас-Электрик

Стоит внимания в первую очередь потому, что продукт создан и поддерживается российской компанией, активно развивается и используется как ПО для профессионалов.

Предоставляется программа платно, но оценить функционал можно будет в течение 60-ти дневного тестового периода.

Рис. 3. Программный продукт Компас-Электрик

Данное прикладное обеспечение работает в соответствии с российскими ГОСТами и полностью на русском языке.

Eagle

Еще один профессиональный инструмент, предоставляемый по подписке. Точно приглянется любителям, которых не отпугивают интерфейсы на английском языке. Ведь специально для них предоставляется бесплатная версия, имеющая ряд ограничений. Но для бытовых задач её точно хватит.

Рис. 4. Рабочее окно Eagle

EasyEDA

Уникальный инструмент просто потому, что работает он без установки какого-либо ПО на компьютер – просто в браузере.

Это онлайн-сервис, но можно скачать клиенты для любых платформ (работа требует интернет-подключения).

Рис. 5. Онлайн-инструмент EasyEDA

На самом деле продукт не ограничивается только черчением схем, здесь можно смоделировать плату и даже заказать детали.

Очень полезным сервис будет для групповой разработки, так как позволяет работать сразу нескольким членам команды одновременно.

Бесплатная версия имеет ряд несущественных для радиолюбителей ограничений, которые можно снять, перейдя на один из вариантов подписок.

Создание печатных плат (PSB) + трассировка

Чтобы не дублировать комплексное ПО из предыдущего раздела, просто перечислим инструменты, в которых есть редакторы печатных плат:

Другие варианты ПО ниже.

FreePCB

Как ранее упоминалось, FreePCB и TinyCAD работают с совместимыми форматами и потому могут рассматриваться как комплекс программ для проектирования схем «под ключ».

Рис. 6. Рабочее окно FreePCB

Неоспоримое преимущество – бесплатное распространение.

Минус – проект фактически заброшен. Последний релиз – в конце 2011 года.

DipTrace

Платный инструмент от украинской компании. Комплексно решает задачи проектирования печатных плат.

Рис. 7. Инструмент DipTrace

В отличие от конкурентов, разрабатываемых европейскими компаниями, DipTrace полноценно работает с российскими ГОСТами. Купить продукт можно только через представителей в РФ. Версии ПО отличаются ограничениями, поэтому перед приобретением необходимо проанализировать необходимый функционал.

Специально для любителей – есть полностью бесплатная версия. Она не имеет возможности просмотра 3D-модели, есть лимиты по количеству слоёв и выводов.

Для компаний предоставляется тестовая версия (Trial) – не более 30 дней.

ПО доступно для Windows и MacOS.

CADSTAR Express

Еще один продукт от профессионального разработчика, который частные пользователи могут получить бесплатно.

Рис. 8. Программный продукт CADSTAR Express

Ограничения – 50 компонентов и не более 300 пинов (выводов).

Мы собрали самые популярное ПО, но это далеко не полный перечень инструментов для создания схем, плат и их трассировки. Возможно позже мы вернёмся к вопросу в разрезе онлайн-сервисов и приложений для мобильных систем.

Автор: RadioRadar

Заказ плат в JLCPCB | Электроника для всех

Не так давно я делал обзор на производителя печатных плат EasyEda. И вот они попросили меня написать обзор на другой сервис: JLCPCB.
Вообще EasyEDA и JLCPCB это две разные фабрики, но входящие в один концерн.

Если EasyEDA заточен больше под хобийщиков и малые заказы, то JLCPCB ориентирован больше на крупные заказы. Хотя цены у них сравнимые и оба работают с розницей.

А мне как раз срочно потребовались платы модулей, да да тех же самых. Их разбирают почему то быстрей и мне прежде чем заказать массово крупную партию надо выравнять их с другими модулями, т. к. их там на пластине разнородный набор. Херовое конечно решение, но так исторически сложилось.

Совет всем кто собирается производить платы мелкосерийно. Если у вас планируется много плат разнородных, которые не идут в один девайс комплектом, то не пихайте их все в одну панель. Сэкономите копейки, а потом будут у вас одни платы на исходе, других затар-полный склад. И на маневрах с допечатками просрете всю эту экономию. Лучше в этом случае дробить шаблоны на разные изделия.

В общем, захотели они статью подобную прошлой, но про другой завод. Говно вопрос — мне как раз надо платы срочно, давайте бомбанете мне их, да зашлете экспрессом будет вам обзор. Сказано — сделано.

Идем на их сайт JLCPCB и выбираете там внизу, что именно хотите сделать. Последний пункт SMT-Stencil это трафарет для нанесения пасты. Металлическая пластина с окошками.

Мне была нужна просто двуслойка. Жмем кнопку Quote Now и оказываемся в меню выбора опций проекта:

В опциях Layers Выбираем количество слоев. Справа сразу будет цена всего заказа. Примечательно, что 1 слой и 2 слоя стоят одинаково. А вот дальше начинается экспотенциальный рост цены. 4 слойка дороже в 16 раз, а 6 слойная в 110 раз.

Dimension — это размеры платы. В данном случае они нужны только для подсчета стоимости. Лучше указать точно, либо чуть чуть больше реальных. Не округлять, т.к. на тираже может набежать недоплата и возникнут какие-нибудь лишние терки которые надо будет улаживать и решать.

PCB Qty — это количество плат. Тут все не просто. Т.к. они их делают панелями. Одну плату производство вам все равно не сделает. Ну то есть сделать то сделают, но заплатите как за панель. Так что цена нелинейна. Она зависит от того насколько точно ваш заказ вписывается в стандартную панель. Чем меньше обрезков тем дешевле стоимость одной платы. Тут надо поэкспериментировать с количеством. Т.к. одна две лишних платы может резко увеличить стоимость или же, наоборот вообще почти не повляют на цену.

PCB Thickness — толщина текстолита. Стандарт 1.6. Все что не стандарт возможно, но выходит дороже, хотя не всегда.

PCB Color — цвет защитной маски. Зеленая самая дешевая. Другой цвет может резко увеличить стоимость. Иной раз в разы. Жаль нельзя выбирать цвет маркировки. Она видимо привязана к контрасту. Т.е. для белой будет черная. Для темных же будет белой.

Surface Finish — Тип покрытия. HASL — обычное лужение припоем 60/40. LeadFree HASL-RoHS — то же но бессвинец. ENIG-RoHS — иммерсионное золото, дорого бохато 🙂

Copper Weight — толщина фольги, как понимаю. Сколько намазать меди сверху на текстолит. Есть два варианта 1 и 2 OZ, но в индивидуальном порядке, за отдельную цену, могут наыспать от 0.5oz до 16oz. Разумеется за дополнительную цену.

Толщина меди также влияет на минимальную ширину просвета между дорожками и падами. Иначе на толстой меди могут быть непротравы и брак. Для 1 oz минимум 3mil (mil — это тысячная доля дюйма), а для 2oz минимальный просвет 8mil

Gold Fingers — покрывать ли золотом ламели краевых разъемов. И на выбор две опции просто покрыть и запилить в этом месте плату под 45 градусов. чтобы легче втыкалась в гнездо.

Material Details — тип платы. Вариантов нет, только текстолит. А жаль, была бы алюминиевая или фторопластовая основа было бы интересно.

Panel By JLCPCB — оставлять ли платы в панелях. Если сказать No то платы будут фрезерованы по контуру, по отдельности. Но если вам нужен будет поточный автоматический монтаж, то мелкие платы лучше оставить в панелях. Которые монтируются все разом, а потом панель разрезается депанелизатором или просто по колхозному ломается, благодаря скрайбированию (платы будут прорезаны с двух сторон на половину глубины примерно) ломаться они будут легко и приятно.

Тут же, на второй вкладке SMT-Stensil можно будет заказать и трафарет под пасту, нарезанный лазером.

Как только параметры все задали, жмем кнопку Save to Cart и вверху появляется кнопка

Add your gerber file. Жмем ее и кормим ей архив.

Люди там не привередливые, глупых вопросов не задают, заполнять какие-то идиотские экселевские файлы не требуют и если в вашем комплекте геребров все разумно и логично, то есть слои названы понятно и просто, не отзеркалено, а если есть еще парочка jpeg картинок с рендером того, что должно получиться, то все будет понято сразу и правильно. Если же нет, то будут вопросы что и как.

Я для всех таких случаев рекомендую свой CAM файл для EagleCAD который делает правильную выгрузку сразу и одной кнопкой. Разумеется для тех кто проектирует в Eagle.

Иногда система не может прожевать файлы. Т.е. доходит до 98% и дальше не грузит, не воспринимает. Скорей всего тут виноват архиватор.Попробуйте переархивировать файлы. У меня, например, она наотрез отказалась жрать zip сделанный родным пакованом Total Commander’a хотя EasyEDA сожрала и не поморщилась. Пришлось пережать RARом. Его схавала на ура.

Но вообще загрузчик у них глючный. Например может писать Failed, но если нажать Save to Cart то оказывается, что все загрузилось нормально.

Шерри, менеджер по развитию проекта, сказала, что они там пилят новую гербер смотрелку и поэтому подглючивает. Но скоро все будет работать как часы.

В общем, в итоге вы должны получить вот такую картину:

Тут же можно добавить еще одну плату к заказу и они поедут в одной посылке. Это кнопка + Add New Item, но если все ,то

Жмем Checkout securely и попадаем в оплату. Тут надо указать адрес и выбрать тип доставки. Обычная почта (мне приезжало за три недели с EasyEDA обычной почтой. Тут такие же сроки должны быть) обойдется вам в $10,98 примерно. Но это зависит от веса. Причем максимальный вес тут 2кг. Т.к. шлют мелким пакетом. А курьерская DHL обойдется в $47,55, опять же смотря какой вес.

Ну, а поскольку контора сама за свои услуги себе платит, то я решил ни в чем себе не отказывать и заказал DHL доставку 🙂

Заказ обошелся бы мне в $23,92 за первую плату (46х54 их 30шт) и $33 за вторую (42х36 их было 50шт с красной маской). И плюс еще $49,54 DHL доставка. Итого 106 баксов. За 14 квадратных дециметров текстолита. Две стороны, маска с двух сторон, шелкография с двух сторон. Около 6200р или 440р за дециметр. (На ноябрь 17 года).

Гербер я загрузил на сайт поздно вечером 25 октября, Шерри мне их скорей всего оплатила вообще под утро 26. 28 числа платы были готовы и уже 1 ноября курьер был готов мне их отдать. Посмотрите этот эпичный трек. Шеньжень, Гонконг, Лейпциг, Москва, Екатеринбург, Челябинск. За 4 дня!!! Красота вообще.

▌И снова здравствуйте те кто промотал всю лирику до фактического материала.
Сами платы получились неплохие. Мне понравилось.

Маска гладкая, блестящая, глянцевая.

Совмещение маски с падами близко к идеальному. Зазор на глаз не проглядывается, под лупой разглядеть можно небольшое смещение.

Лужение ровное, без явных наплывов. Практически зеркальное.

Края платы ровно отфрезерованы до гладкого состояния. Не скрайбирование.

Шелкография хорошая, но бывает и лучше. Рисунок на мелких (очень мелких) деталях немного плывет и прерывается на тонких линиях. Тонкие линии слипаются или прерываются.

Минимальный читаемый текст имеет высоту около 0.8…1мм — номер который оставил производитель.

Совмещение шелкографии не идеальное, но очень хорошее. Сама шелкография держится хорошо, не отшелушивается, не сколупывается. Ацетоном не смывается и вообще я не смог у себя найти никакого растворителя который бы ее взял.

Диаметр отверстий четко выдержан. Для меня это было важно, т.к. я проектировал отверстия такие, чтобы PLS штыри в них входили с небольшим усилием и при монтаже удерживались силой трения. Чуть толще лужение или несовпадение отверстий и штыри придется вбивать. Чуть больше — они будут выпадать. Тут же все идеально, в точности как и задумывалось. Причем я не подбирал диаметр под этого производителя. К слову, у Резонита, например, лужение толще и штыри приходилось вставлять с значительным усилием.

На плате образовался посторонний номер. В нем дата изготовления, код заказа из магазина и еще какое то число.

Вначале мне показалось, что электротеста не было. На плате я не увидел точек от щупов. Но сильно приглядевшись, понял что на JLCPCB, в отличии от EasyEDA, просто используются другие щупы, у них отпечаток в виде едва заметной тонкой царапинки, а не отчетливого тычка иголки.

К слову, буквально, месяц назад, для одного из заказчиков делали платы в Резоните. За заказ площадью 28дм. Две стороны, с маской, но без шелкографии. Сделали по минимальному дешману. Решили что так проще и быстрей.
13 октября я сгрузил им гербер файлы. Это была пятница. Только в понедельник они передали их в Екатеринбургское подразделение и выставили счет, который был молниеносно оплачен. Дальше делали несколько дней и только 19, в четверг, они попали в руки курьеров. На курьерских улитках их везли еще несколько дней, и только 25 числа они были у нас в руках. Две недели! Суммарно вышло 18415,18 с НДС или 657р за дециметр. Без шелгографии, напомню. Качество без нареканий.

В общем, я для себя выводы сделал. Если надо срочно платы, то только Китай+DHL. У китайцев только один выходной — их эпичный Новый Год. В остальное время они ебашат без выходных и праздников. У нас же уже в пятницу после обеда всем на все похеру, четверг это почти пятница. Выходные, вечные праздники и с такими темпами глядишь за две недели суммарными усилиями родится то, что по хорошему делается за пять дней. Еще и дороже в два три раза выходит.

Заказываем сборку плат в Китае

Здесь уже было достаточно много обзоров с описанием процедуры заказа плат в Китае, в том числе и пара моих.
Сейчас же пришло время переходить на следующий уровень, JLCPCB открыли сервис по монтажу деталей на платы изготовленные на своем производстве. Это дает новые возможности для энтузиастов, так как позволяет делать например миниатюрные платы ранее недоступные или очень трудоемкие в ручной сборке. Далее я постараюсь в картинках описать процесс заказа

Если вам еще не знаком сервис EasyEDA с его редактором схем и плат, то самое время начать его изучать.

Я пропущу этот этап и перейду сразу к собственно самому процессу.
Рисуем схему, в данном случае это универсальный модуль Zigbee

при вы выборе компонентов для схемы обращаем внимание на доступность для сборки и статус. В случае с Basic монтаж входит в общую стоимость, Extend оплачивается дополнительно.

Проверяем схему и преобразуем ее в плату (она не будет сразу такой это уже результат ручной работы)

для сервиса требуется три файла, традиционные gerber файлы платы, BOM и файл с координатами деталей.

файлы BOM и PickAndPlace будут в формате .csv
В файле BOM нужно указать какие детали нужно паять, а какие нет.

Файл с координатами выглядит примерно так

получив нужные файлы переходим на сервис заказа плат

загружаем архив с gerber файлами

как обычно выбираем количество и остальные опции по желанию, чуть ниже видим новый пункт в меню

в котором для начала выбираем сторону платы на которой будем делать монтаж и подтверждаем

на обновившейся странице загружаем файлы BOM и PickAndPlace

появится список компонентов, каждый из которых нужно проверить и подтвердить отдельно.

Проверяем внимательно, так как в списке могут оказаться детали которые вы не планировали распаивать и отметили это в BOM.

с высокой долей вероятности части деталей не окажется в наличии и вам будет предложен выбор (стоит отдельных денег за монтаж)

определившись с деталями на следующем этапе увидим свою плату в «собранном» виде и с полной калькуляцией стоимости.

Осталось добавить в корзину и произвести оплату.

Немного советов:
1. Партия плат из примера была заказана примерно 1,5 месяца назад, когда данный сервис был доступен только для жителей Китая и доставлена с помощью курьерской службы, с соответствующей оплатой таможенных сборов (300р./кг). Если вы планируете заказывать большое количество, то возможно вам придется столкнуться с уплатой таможенных пошлин, имейте это ввиду.

2. При расчете пробуйте разное количество плат, это сильно влияет на стоимость как собственно деталей, так и на общую сумму. В пересчете на стоимость одной платы может быть существенно выгоднее заказать лишний десяток.

3. Сервис может указывать на неправильное позиционирование некоторых деталей (например угол поворота). В моем случае я перепроверил и подтвердил свой вариант, платы пришли с правильно распаянными деталями, т.е. это была ошибка аудита.

Плату из примера в частности и тему zigbee вообще можно обсудить в профильном чате в телеграм.

Эмуляторы электронных схем на русском

Список бесплатных программ моделирования электронной цепи онлайн очень полезный для вас. Эти симуляторы электроцепи, которые я предлагаю, не нужно быть загружен в компьютере, и они могут работать непосредственно с веб-сайта.

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

EasyEDA – удивительный бесплатный онлайн симулятор электроцепи, который очень подходит для тех, кто любит электронную схему. EasyEDA команда стремится делать сложную программу дизайна на веб-платформе в течение нескольких лет, и теперь инструмент становится замечательным для пользователей. Программная среда позволяет тебя сам проектировать схему. Проверить операцию через симулятор электроцепи. Когда вы убедитесь функцию цепи хорошо, вы будете создавать печатную плату с тем же программным обеспечением.

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в .PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

2. Circuit Sims: Это был один из первых вебов исходя из эмуляторов электроцепи с открытым кодом я тестировал несколько лет назад. Разработчикам не удалось повысить качество и увеличить графический интерфейс пользователя.

DcAcLab

3. DcAcLab имеет визуальные и привлекательные графики, но ограничивается моделированием цепи. Это несомненно отличная программа для обучения, очень проста в использовании. Это делает вас видеть компоненты, как они сделаны. Это не позволит вам проектировать схему, но только позволит сделать практику.

EveryCircuit

4. EveryCircuit представляет собой электронный эмулятор онлайн с хорошими сделанными графиками. Когда вы входите в онлайн программу, и она будет просить вас создать бесплатный счет, чтобы вы можете сохранить ваши проекты и иметь ограниченную часть площади рисовать вашу схему. Чтобы использовать его без ограничений, требующих годовой взнос в размере $ 10. Он можно скачивать и использоваться на платформах Android и iTunes. Компоненты имеют ограниченную способность имитировать с небольшими минимальными параметрами. Очень просто в использовании, он имеет прекрасную систему электронного дизайна. Она позволяет вам включать (вставлять) моделирование в ваши веб-страницы.

DoCircuits

5.DoCircuits: Хотя она оставляет людям первое впечатление от путаницы о сайте, но она дает много примеров о том, как работает программа, можно видеть себя на видео «будет начать в пять минут». Измерения параметров электронной схемы продемонстрируют с реалистичными виртуальными инструментами.

PartSim

6. PartSim электронный симулятор схемы онлайн. Он был способным к моделированию. Вы можете рисовать электрические схемы и протестировать их. Он еще новый симулятор, так что есть несколько компонентов, чтобы сделать моделирования для выбора.

123DCircuits

7. 123DCircuits Активная программа разработана AutoDesk, она позволяет вам создавать схему, можно увидеть её на макетной плате, использовать платформу Arduino, имитировать электронную схему и окончательно создать PCB. Компоненты продемонстрируются в 3D в их реальной форме. Вы можете запрограммировать Arduino непосредственно из этой программы моделирования, (она) действительно производит глубокое впечатление.

TinaCloud

8. TinaCloud Эта программа моделирования имеет усовершенствованные возможности. Она позволяет вам моделировать, в дополнение к обычным схемам со смешанными сигналами, и микропроцессорами, VHDL, SMPS поставки электричества и радио частотных цепей. Расчеты для электронного моделирования выполняются непосредственно на сервере компании и позволяют отличную скорость моделирования

Spicy schematics

9. Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

10. Gecko simulations представляет собой программу моделирования, специализирующуюся на открытом исходном коде и питания цепей. С помощью этой программы вы также можете измерить потребляемую энергию схемы. Это программа является клоном программы ETH (ETH Zurich).

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

Есть более 70,000+ доступных диаграмм в их веб-базах данных вместе с 15,000+ Pspice программами библиотеки. На сайте вы можете найти и использовать множество проектов и электронных схем, сделанные другими, потому что они являются публичными и открытыми аппаратными оснащениями. Он имеет некоторые довольно впечатляющие варианты импорта (и экспорта). Например, вы можете импортировать файлы в Eagle, Kikad, LTspice и Altium проектант, и экспортировать файлы в . PNG или .SVG. Есть много примеров на сайте и полезных программ обучения, которые позволяют людей легко управлять.

Circuit Sims

DcAcLab

EveryCircuit

DoCircuits

PartSim

123DCircuits

TinaCloud

Spicy schematics

9. Spicy schematics является программой формы cross-plat, все формы платформы можно поддерживать, в том числе iPad.

Gecko simulations

Qucs – удобный симулятор для радиолюбителей

Симулятор с дружелюбным интерфейсом для разработки и расчета электронных цепей и контуров.

Программное обеспечение Quite Universal Circuit Simulator является редактором с графическим интерфейсом с комплексом технических возможностей для конструирования схем. Для управления сложными схемами включена возможность разворачивания подсхем и формирования блоков. Софт включает встроенный текстовый редактор, приложения для расчета фильтров и согласованных цепей, калькуляторы линий и синтеза аттенюаторов. Чертеж можно оформить с обрамлением рамки и стандартного штампа.

Конструктор схем Qucs включает широкую базу современных компонентов, разделенных на категории: дискретные (резисторы, конденсаторы и др), нелинейные (транзисторы и диоды), цифровые (базовые цифровые устройства и логические вентили) и другие (источники, измерители). Особый интерес представляют рисунки и диаграммы.

Qucs может настраиваться на множество языков, включая русский.

Программа функционирует на Mac OS, Linux и Windows XP, Vista, 7 и 8.

Симулятор – конструктор электронных схем “Начала электроники”

Существует очень интересная программа, которая представляет собой несложный симулятор для демонстрации работы электрических схем и работы измерительных приборов. Удобство его не только в наглядности, но и в том, что интерфейс на русском языке. Она позволяет смоделировать на макетнице очень простые принципиальные схемы. Называется программа “Начала электроники”. Ссылка на нее внизу страницы, видео канала Михаила Майорова.

Программа работает, начиная от Windows 98 и заканчивая Windows 7. Интерфейс выглядит следующим образом.

Внизу располагается чертеж печатной платы, но для нас наибольший интерес представляет панелька с макетной платой. Наверху кнопки управления: загрузить схему из файла, сохранить схему, очистка макетной платы, получить мультиметр, получить осциллограф, показать параметры деталей, состояние деталей, справочник, (кратко изложены понятия об электричестве), небольшой список лабораторных работ для самостоятельного их проведения, инструкция по пользованию симулятором, информация об авторах, выход из программы.

На видео о том, как работает симулятор цепи.

Что можно собрать на симуляторе схем?

На этом простом симуляторе можно собрать довольно много интересных вещей. Для начала давайте смоделируем обычный фонарик. Для этого нам потребуется лампочка, две батарейки и, естественно, все это надо будет соединить перемычками. Ну и какой же фонарик без выключателя и лампочки?

Двойным щелчком вызываем окно параметров батарейки. На появившейся вкладке видим напряжение, внутреннее сопротивление, показывающее ее мощность, миниполярность. В данном случае батарейка вечная.

Когда схема собрана, нажимаем два раза выключатель и лампочка почему то сгорает. Почему? Суммарное напряжение последовательно соединенных батареек 3 вольта. Лампочка по умолчанию была на 2,5 вольта, поэтому и сгорела. Ставим 3-вольтовую лампочку и снова включаем. Лампочка благополучно светится.

Теперь берем вольтметр. Вот у него загораются “ладошки”. Это измерительные щупы. Давайте перенесем щупы к лампочке и поставим измерение постоянного напряжения с пределом 20 Вольт. На мониторе показывает 2,97 вольта. Теперь попробуем измерить силу тока. Для этого берем второй мультиметр. Прибор, подсоединенный в схему, показал почти 50 миллиампер.

Практически как на настоящем мультиметре, можно измерить множество параметров. Есть также в симуляторе осциллограф, у которого даже регулируется яркость луча. Кроме того, есть реостат, можно двигать движок. Есть переменный конденсатор, шунты, нагревательная печка, резисторы, предохранители и другое. К сожалению, в данном симуляторе нет транзисторов.

Выводы по программе “Начала электроники”

Для начинающих радиолюбителей это просто замечательная программа, простая и написанная на русском языке, на которой можно научиться многим операциям со схемами, мультиметром и осциллографом. Пригодится она и для разработки оптимальных решений для электрических плат. Скачать программу “Начала электроники”

Для продвинутых задач нужны другие программы, которые также есть в интернете. Одна из популярных – Workbench Electronic.

Logisim – бесплатная программа для создания и имитации цифровых логических схем

Logisim отличается наличием русским языка, у нее несложный графический интерфейс. Прежде всего предназначена для обучения. Приложение включает: панель инструментов, строку меню, панель проводника (со списком схем и инструментов загруженных библиотек), таблицу атрибутов выделенного компонента или инструмента и рабочее окно с компонентами схемы.

Интересной способностью программы Logisim является создание подсхем для решения задачи повторного применения ранее спроектированных частей и облегчения хода отладки. Имеется редактор векторной графики, способный менять внешний вид и расположение контактов подсхем при их добавлении в другие схемы.

Программа Logisim бесплатная. Официальный сайт: http://cburch.com

Multisim – конструктор электрических схем

Multisim – одна из продвинутых программ для профессионалов и просто людей, которые увлекаются радиотехникой. Программа может сконструировать огромный набор видов электросхем. Если вы стремитесь смоделировать свои электронные задумки и проверить их работоспособность, то скачивайте программу Multisim. В интернете есть варианты на русском языке.

Автоматическая проверка схемы. Возможность анализировать схему и показывать радио-мастеру информацию о вероятных сбоях.
Можно импортировать и экспортировать данные в стороннее программное обеспечение.
Большая база компонентов. Формирование электронных соединений перетягиванием радиодеталей, создание платы.
Мощная поддержка на форумах, огромное количество пользователей готовы помочь с проблемами.

Знакомство с Multisim

Система симуляции электронных схем и проектирования печатных плат

EasyEDA — бесплатная, не требующая инсталляции на диск, облачная система автоматизированного проектирования электроники (EDA).

Она была разработана для того, чтобы дать инженерам-электронщикам, радиолюбителям, преподавателям и студентам инженерных специальностей удобный инструмент проектирования электронных схем, печатных плат и отладки схем в симуляторе.

Рис. 1. EasyEDA — проектирование электронных схем, печатных плат и симуляция.

EasyEDA является простым в использовании облачным редактором принципиальных схем, симулятором электронных цепей, а также продуманным программным обеспечением для проектирования печатных плат. Все части программы могут быть запущены прямо в вашем браузере, на персональном компьютере, ноутбуке или планшете.

Возможности программной среды EasyEDA:

Удобный редактор схем — позволяет быстро нарисовать электронную схему в браузере, используя быблиотеку готовых шаблонов для множества электронных компонентов.
Симулятор цепей — дает возможность выполнять проверку аналоговых, цифровых и смешанных схем с использованием spice-моделей и подсхем.
Разработка печатных плат онлайн — быстрая и легкая разработка как однослойных, так и многослойных печатных плат с сотнями и тысячами контактных площадок.

Рис. 2. Проектирование печатной платы в EasyEDA.

Система является достаточно стабильной и надежной, легка в освоении и работе. Пользовательский интерфейс системы EasyEDA очень приятный и отзывчивый. Система имеет обширную библиотеку, которая состоит из нескольких тысяч электронных компонентов для принципиальных схем, печатных плат и spice-моделирования. В системе доступны десятки тысяч примеров различных схем, которые можно смело использовать в своих проектах!

Рис. 3. Симуляция схем в EasyEDA.

Любой, кто пользуется EasyEDA может не только использовать библиотеку, но и расширять её, добавляя свои компоненты и схемы. Так же присутствует возможность импортировать уже существующие проекты из таких программ как: Altium, Eagle и KiCad, а затем выполнить их редактирование и сохранение в EasyEDA.

Стоит отметить еще одну немаловажную особенность системы — это то что пользователи имеют доступ к большой коллекции Open Source модулей, которые были разработаны тысячами инженеров-электронщиков, вы также можете их использовать в своих разработках.

Рис. 4. Open Source набор свободно доступных модулей для EasyEDA — seeedstudio.

Также присутствует неплохой учебник, в котором разъяснены основные возможности инструментов и элементов программы. Разобраться с программой симуляции электронных схем вам поможет руководство по симуляции, в котором описаны принципы работы и симуляции электронных цепей в EasyEDA с использованием ngspice.

В следующем видео кратко показаны основные возможности инструментов система автоматизированного проектирования электроники EasyEDA.

Простая в использовании облачная среда проектирования электроники EasyEDA поможет нарисовать схему, исследовать ее в симуляторе, а также сделать разводку печатной платы прямо в браузере, на любом устройстве где есть интернет.

Даниил Медведев vs Александр Бублик превью, личные встречи и прогноз

Детали матча

Матч: (2) Даниил Медведев vs Александр Бублик

Дата: 31 мая 2021 г.

Турнир: Ролан Гаррос 2021

Раунд: Первый раунд (

) 28 Место проведения: Париж, Франция

Категория: Большой шлем

Покрытие: Red Clay

Призовой фонд: € 17 171 108

Время матча: Прибл.14:00 по местному времени, 12:00 по Гринвичу, 8:00 EST, 17:30 IST

Прямая трансляция: США — NBC Sports / Tennis Channel | Великобритания — ITV | Индия — Star Sports / Disney + Hotstar VIP

Даниил Медведев против Александра Бублика Предварительный просмотр

Занявший второе место Открытого чемпионата Австралии по теннису Даниил Медведев встретится с загадочным казахстанцем Александром Бубликом в матче первого раунда блокбастера на Ролан Гаррос 2021.

После окончания На пике карьеры 2020 года, победив в финале ATP, Медведев удачно начал новый год, выйдя в финал в Мельбурне.В форме россиянина он обогнал Рафаэля Надаля и занял второе место в рейтинге ATP.

Но 25-летний футболист никогда не находил легкой жизни на грунте, и ему еще предстоит выиграть матч на Ролан Гаррос, несмотря на то, что он четыре раза попадал в основную сетку.

В этом году Медведев получил относительно простую ничью с Рафаэлем Надалем и Новаком Джоковичем во второй половине, так что это будет его лучший шанс сделать глубокий пробег в Париже.

Соперник Медведева по первому кругу Александр Бублик тоже не любит играть на красной грязи.

Но 37-й мировой номер в этом году показал себя на поверхности относительно лучше, чем его российский коллега; Бублик дошел до последней восьмерки в Мадриде, где условия соответствуют его результативной игре. Однако он последовал за этим поражением в первом раунде от Марина Силина в Риме.

23-летний Бублик обыграл домашнего фаворита Гаэля Монфилса в первом круге на Открытом чемпионате Франции по теннису, а затем проиграл Лоренцо Сонего во втором. Он надеется, что в этом году он будет иметь большее влияние во французской столице.

Даниил Медведев — Александр Бублик, личные встречи Александр Бублик

Даниил Медведев и Александр Бублик встретились только один раз в туре ATP, еще в 2016 году на закрытых площадках Санкт-Петербурга. Медведев выиграл матч, проиграв всего четыре игры.

Таким образом, на текущий момент счет 1: 0 в пользу россиянина.

Даниил Медведев против Александра Бублика прогноз

Даниил Медведев — второй лучший игрок в мире на данный момент, но это не совсем отразилось на его игре на грунте.

Стиль игры Медведева, хотя и очень эффективен на хард-кортах, не подходит для красной грязи. Его плоские удары с земли не проникают на грунт, а отсутствие топспина на правой руке — его гибель. Более того, его подача, которая часто дает дешевые очки на более быстрых покрытиях, не имеет такого же эффекта на глине.

У Александра Бублика похожие проблемы, но, похоже, он справился с ними лучше, чем россиянин, который имеет тенденцию терять хладнокровие, когда дела идут не так, как он.

Это обещает быть чрезвычайно интересной встречей между двумя яркими игроками с множеством хитростей в рукавах.

Прогноз: Александр Бублик выиграет в четырех сетах

Пожалуйста, помогите Sportskeeda улучшить теннисное покрытие. Примите участие в 30-секундном опросе прямо сейчас!

Войдите / Зарегистрируйтесь, чтобы ответить

Synopsys расширяет лидерство в области решений с несколькими кристаллами, предлагая самый низкий в отрасли контроллер Die-to-Die с наименьшей задержкой IP

Полноценный контроллер DesignWare Die-to-Die и решение PHY IP максимизируют производительность для эффективного взаимодействия между кристаллами в высокопроизводительных вычислениях, искусственном интеллекте и Сетевые системы на кристалле

MOUNTAIN VIEW, Calif., 3 июня 2021 г. / PRNewswire / —

Основные моменты этого объявления:

Полное IP-решение DesignWare Die-to-Die IP, включая контроллер, 112G USR / XSR и HBI PHY, поддерживает разделение кристаллов и вычисление масштабирование
Механизмы исправления ошибок нового контроллера Die-to-Die Controller с воспроизведением и опциональным прямым исправлением ошибок минимизируют частоту битовых ошибок для надежного соединения кристалла с кристаллом
Архитектура с малой задержкой поддерживает AMBA CXS для эффективного взаимодействия с Arm ® Neoverse ™ Когерентная ячеистая сеть
Synopsys предоставляет комплексное решение для нескольких кристаллов с IP-адресом Die-to-Die, HBM IP и компилятором 3DIC для интеграции системы в пакет

Synopsys, Inc.(Nasdaq: SNPS) сегодня анонсировала свой новый IP-контроллер DesignWare® Die-to-Die Controller, который дополняет существующий IP-адрес 112G USR / XSR PHY компании для полного IP-решения «die-to-die». Благодаря полному IP-решению разработчики получают выгоду от предложения подключения от кристалла до кристалла с высокой пропускной способностью с малой задержкой и высокой пропускной способностью, которое удовлетворяет возросшие рабочие нагрузки и потребности в более быстром перемещении данных высокопроизводительных вычислений, искусственного интеллекта (AI) и сетевых SoC. Контроллер DesignWare Die-to-Die Controller и PHY IP являются частью решения Synopsys для нескольких кристаллов, состоящего из HBM IP и 3DIC Compiler, ускоряющих разработку SoC, требующих усовершенствованной упаковки.

«Технология межсоединений становится все более важной для следующего поколения производительных, настраиваемых инфраструктурных SoC, — сказал Джефф Дефилиппи, директор по управлению продуктами подразделения Infrastructure Business компании Arm. «Благодаря малой задержке и встроенной поддержке AMBA CXS контроллер Synopsys DesignWare Die-to-Die Controller может легко интегрироваться с Arm Coherent Mesh Network, чтобы предоставить нашим общим клиентам доступ к многокристальным IP-решениям, предлагающим новые возможности масштабирования и возможности компоновки. требуется для следующей эры инфраструктурных вычислений.»

История продолжается

Контроллер DesignWare Die-to-Die обеспечивает механизмы восстановления ошибок, такие как дополнительное исправление ошибок в прямом направлении и циклическая проверка избыточности для повышения целостности данных и надежности связи. Гибкая конфигурация контроллера DesignWare Die-to-Die поддерживает Протоколы AMBA® CXS и AXI обеспечивают согласованный и некогерентный обмен данными для легкой интеграции в Arm-based и другие высокопроизводительные SoC.Контроллер DesignWare Die-to-Die с поддержкой до 1.Пропускная способность PHY 8 Тбит / с удовлетворяет потребности систем на кристалле в высокопроизводительных вычислениях, требующих надежного подключения «от кристалла к кристаллу».

«Тенденция разделения и дезагрегации кристаллов требует сверх- и сверхкоротких каналов связи для обеспечения связи между кристаллами с высокой скоростью передачи данных», — сказал Джон Кутер, старший вице-президент по маркетингу и стратегии IP в Synopsys. «Наше полное IP-решение DesignWare Die-to-Die IP предлагает контроллер со сверхмалой задержкой и высокопроизводительные PHY, которые были приняты множеством клиентов, что позволяет разработчикам с уверенностью интегрировать высококачественный IP в свои SoC с несколькими кристаллами при минимизации интеграции риск.»

Широкий портфель DesignWare IP от Synopsys включает логические библиотеки, встроенную память, IO, PVT-мониторы, встроенный тест, аналоговый IP, интерфейсный IP, защитный IP, встроенные процессоры и подсистемы. Для ускорения прототипирования, разработки программного обеспечения и интеграции IP в SoC Инициатива Synopsys IP Accelerated предлагает комплекты прототипов IP, комплекты разработки программного обеспечения IP и подсистемы IP.Наши обширные инвестиции в качество IP и всесторонняя техническая поддержка позволяют разработчикам снизить риски интеграции и ускорить вывод продуктов на рынок.Для получения дополнительной информации посетите https://www.synopsys.com/designware.

Доступность и ресурсы

Контроллер DesignWare Die-to-Die Controller IP теперь доступен для первых пользователей. Теперь доступны IP-устройства Synopsys DesignWare Die-to-Die USR / XSR PHY для процессов 12, 7 и 5 нм с планом перехода на 3 нм. IP HBI PHY в процессах 7 и 5 нм уже доступен.

Для получения дополнительной информации посетите страницу DesignWare Die-to-Die IP.

О компании Synopsys

Synopsys, Inc.(Nasdaq: SNPS) является партнером Silicon to Software ™ для инновационных компаний, разрабатывающих электронные продукты и программные приложения, на которые мы полагаемся каждый день. Как компания S&P 500, Synopsys на протяжении долгого времени является мировым лидером в области автоматизации проектирования электроники (EDA) и IP полупроводников и предлагает самый широкий в отрасли портфель инструментов и услуг для тестирования безопасности приложений. Независимо от того, являетесь ли вы разработчиком системы на кристалле (SoC), создающим передовые полупроводники, или разработчиком программного обеспечения, пишущим более безопасный и высококачественный код, у Synopsys есть решения, необходимые для создания инновационных продуктов.Узнайте больше на www.synopsys.com.

Контактное лицо для редакции:
Simone Souza
Synopsys, Inc.
650-584-6454
[email protected]

Cision

Просмотр исходного содержания: http://www.prnewswire.com/news-releases/ synopsys-expands-multi-die-solution-лидерство-с-отраслевыми-минимальными задержками-die-to-die-controller-ip-301305228.html

ИСТОЧНИК Synopsys, Inc.

«Парк развлечений»: Джордж А. . Давно утерянный образовательный фильм Ромеро — тревожное историческое достижение

Выслушай меня: Не говори маме, что няня умерла — это сдержанный триллер.Хорошо, хорошо, это, вероятно, больше похоже на черную комедию по мотивам сериала Heathers или его духовного продолжения серии , Dead to Me ─ так что позвольте мне объяснить. После его летнего театрального представления 91-го года, когда он попал в телеканал и прокат видеокассет, мой отец по прихоти случайно схватил копию в нашем местном магазине видео для мам и поп-музыки. Он уже был большим поклонником Кристины Эпплгейт , когда она сыграла роль плохой девочки Келли Банди в сериале Замужем… с детьми , и в качестве ее первой главной роли в мейнстримовом полнометражном фильме за этим стояло много шумихи.Когда он принес домой кассету с очаровательно мрачной обложкой, я мало знал, какое ужасающее воздействие она окажет на меня.

Со сценарием, написанным Нилом Ландау и Тарой Изон , фильм (режиссер Стивен Херек ) сосредоточен вокруг семьи Кранделлов во время летних каникул. Разведенный матриарх ( Concetta Tomei ) уезжает в отпуск со своим парнем в Австралию на два месяца, потому что, как она говорит своей младшей дочери Мелиссе ( Danielle Harris ), «у меня были очень тяжелые 37 лет, и мне нужно перерыв.Итак, она поручает своим пятерым детям ─ Сью Эллен, или «Свелл» ( Кристина Эпплгейт, ), Кенни (, Кейт Куган, ), Заку (, Кристофер Петтиет, ), Мелиссе и Уолтеру (, Роберт Хай Горман, ). ─ в руках г-жи Стурак ( Эда Рейсс Мерин ).

«Ты не можешь вести шоу, пока меня нет. — Ты еще не взрослая, — укоряет старшую мать Томей. Несмотря на то, что 17-летняя Свелл окончила среднюю школу, она еще не стала взрослой.30 лет спустя, «Не говори маме, что няня умерла» не только до сих пор пугает меня (подробнее об этом через минуту), но и фиксирует серую зону между детством и взрослостью, и это звучит так же верно сегодня, как и тогда.

Через несколько мгновений после того, как миссис Крэнделл радостно бросается прочь, чтобы успеть на полет, фильм разворачивается с помощью музыкальной реплики The Twilight Zone и эффекта камеры туннельного видения ─ когда миссис Стурак гудит в свой свисток и кричит: «Хорошо, хорошо, вы, маленькие личинки, выстраивайтесь в очередь! Пора перейти к правилам.От ее хриплого рычания кровь может замерзнуть. У меня были няни, пока мне не исполнилось 12 лет, и это был один из самых больших моих страхов в подростковом возрасте — получить такую же няню, как она.

В течение первых 24 часов миссис Стурак заставляет Мелиссу, вашего типичного сорванца, облачиться в ярко-розовое платье, прерывает свидание между Заком и его девушкой Синтией и поручает Уолтеру школьный отчет о жизни трубкозуба. Когда становится ясно, что она планирует все лето превратить жизнь детей в ад, они объединяются и убеждают Свелл противостоять ей.»Давайте надрать задницу!» — шипит Мелисса, откидывая таблицу с домашними делами. Свелл врывается в комнату няни, и когда миссис Стурак не отвечает на ее требования, миссис Стурак падает на пол с громким стуком! О, она в порядке.

В преддверии этого момента миссис Стурак заглядывает в комнату Кенни (Кенни все еще не устраивает хаос своими металлическими волосами) и становится свидетелем того, что, по ее мнению, было работой дьявола. Его стены оштукатурены чудесными металлическими изображениями: от баннера с марихуаной до полуобнаженной женщины с пауком и черепом на груди и даже с тыквенным декором; именно монтаж этого момента, когда ее лицо искажается от испуга, от которого все еще мурашки по коже бегут по моей спине.Ее (сатанинская) паника буквально убила ее.

Раньше я видел множество мертвых тел в фильмах ужасов ─ включая Карен, ошпаренную до смерти в Halloween II и низкоуровневого руководителя, задушенного пластиковым пакетом в Child’s Play 2 ─ но видя это на такой равнине в остальном обыденная обстановка не давала мне покоя. Это было примерно в то время, когда я пошла на свои первые похороны деда по материнской линии, и это, вероятно, закрепило этот кинематографический момент в моей голове. Молодой ребенок никогда не должен видеть мертвое тело вблизи и в кино.Безжизненное тело моего деда мало чем отличалось от безжизненного, холодного и покрытого коркой тела миссис Стурак. Я никогда не забуду его.

25 лет спустя я стоял на коленях у постели отца в хосписе, и все это хлынуло ко мне. Нежное тепло начала октября. Солнце падает сквозь жалюзи, словно золотой водопад. Отвратительно розовый дизайн комнаты как-то очень удобен. И то, как я был свидетелем, как его жизненная сила буквально утекала из впалых щек. Не говори маме вспыхнул яркими вспышками, как если бы вы снимали поляроид в темной комнате.Возможно, тогда это было подсознательно, тонко, но, оглядываясь назад, почти пять лет назад, мне кажется, что это момент замкнутого круга, который я не мог полностью осознать даже в юном возрасте. Поначалу кислый звон смерти начинается слабо, но когда вы переживаете смерть снова и снова, она нарастает, превращаясь в пронзительный соборный колокол.

Безвременная кончина миссис Стурак — это, вероятно, первый раз, когда Дети Крэнделла столкнулись с Мрачным Жнецом. Мы никогда не узнаем, но, возможно, это нанесло им шрам на всю жизнь.Немного испугавшись, и вполне справедливо, они сначала задумываются о том, чтобы сообщить о смерти полицейским ─ но Кенни напоминает им, что их мама, скорее всего, вернется домой и обвинит их в ее смерти. Вместо этого они складывают тело миссис Стурак в чемодан («Давай отрубим ей голову!» — ухмыляется Мелисса) и бросают в местный морг с табличкой: «ПРИЯТНАЯ СТАРАЯ ДАМА ВНУТРИ. УМЕРЯ ОТ ПРИЧИН ». На следующее утро Свелл и Кенни отправляются в продуктовый магазин на шикарном черном «Бьюике» миссис Стурак (вспомните Круэллу де Виль) с манильской папкой, которую их мать оставила набитой деньгами.Но они быстро узнают, что деньги пропали, и возвращаются домой, обыскивая комнату няни.

Теперь, когда Кенни и Свелл переворачивают коробку с пиццей Mama Celeste, чтобы увидеть, кто из них получит летнюю работу, чтобы свести концы с концами. Головы для Swell; Решка для Кенни. Пицца падает на головы, и Свелл должен вести семью. Сначала она пробует удачу в Clown Dog, работая с фритюрницей и кассовым аппаратом, и именно здесь она встречает свой лихой любовный интерес, Брайан ( Джош Чарльз ).Она недолго ─ и вместо этого изображает выпускника факультета моды с впечатляющим резюме, которое она скопировала из сборника резюме. Неумышленно она устраивается на должность исполнительного административного помощника Роуз Линдси ( Джоанна Кэссиди, ), главы модной компании среднего уровня.

Будучи молодой женщиной, поступающей на работу, Свелл вынуждена бороться с гораздо большим, чем просто крикливые крики друзей-каменщиков ее брата Кенни. Ее бросают в глаза женоненавистничеству и сексизму в самых худших проявлениях.Бойфренд ее босса, Роуз, снова и снова, Гас — высший мусор. Даже то, как он здоровается, самодовольная ухмылка на его лице, когда он теребит пальцы в каком-то извращенном брачном ритуале, подсказывает вам, что он за парень. Свелл даже неделю не была помощницей Роуз, когда Гас приглашал ее на обед — одна из самых неудобных сцен во всем фильме.

«Женщина стареет. Она взрослеет. Она созревает. Соки начинают течь », — говорит он скользким языком. Свелл ерзает на стуле, полуулыбаясь, не обращая внимания на его нежелательные ухаживания.Знание, что она на самом деле несовершеннолетняя, делает это еще более тревожным. Но Гас не останавливается на достигнутом. «К концу обеда мы, вероятно, поделимся своими интимными историями о нашем первом разе. Следующее, что вы знаете, мы будем делить сигарету в посткоитальном блаженстве ».

Свелл играет роль. Во время навигации по сексистской корпоративной структуре она также встретила презрение со стороны коллеги Кэролайн, секретарши, которую когда-то рассматривали на ту же работу. «Я терпеть не могу эти коварные сопли!» она жует носом.Кэролайн считает миссией своей жизни победить Свелл, хотя она буквально ничего не сделала, кроме попытки доказать Роуз и систему, построенную против них обоих. «Где другая баба?» Брюс, главный клерк по инвентаризации, плюет при встрече со Свеллом, его жирные волосы зачесаны назад и блестят под резким флуоресцентным освещением. Такие микроагрессии вплетены в основу фильма, подчеркивая те ужасы, с которыми женщинам приходится бороться даже сегодня.

В то время как Свелл, кажется, преуспевает на рабочем месте, она пытается сохранить свою личную жизнь на плаву.На одном из ее очень романтических свиданий с Брайаном, когда она гуляла по пляжу и плескалась в бурлящем приливе, возникает разговор, который, кажется, захватывает экзистенциальный страх каждого подростка. «Это забавно. Я всегда думал, что у моих родителей есть где-то для меня большой фонд колледжа », — сетует Брайан, мечтающий поступить в колледж и вырваться из жизни маленького городка. «Не знаю, хочу ли я, чтобы океанография стала моей жизнью. Мне это нравится, но как только ты решишь что-то, все будет спланировано ».

Swell выражает аналогичную обеспокоенность: «Я еще не уверен, какой я хочу видеть свою жизнь.Ей всего 17 лет, но давление общества, заставляющее планировать всю вашу жизнь к 18 годам, тяжело ложится на ее плечи. Она уже получила представление о том, что значит быть женщиной в реальном мире, и ей не нравится вид. И зачем ей. Взрослая жизнь — это ямы.

Несколькими днями позже, по пути в офис, Свелл застревает в тупике и оглядывается и видит, как перед ее глазами вспыхивает ее детство: кабриолет, набитый веселыми подростками, похоже, направляется на пляж.Это такой ужас ─ взрослая жизнь, расплывающаяся перед ней, как бесчисленные часы сверхурочной работы, небольшая социальная жизнь, отсутствие признания тяжелой работы и медленный марш к смерти ─ пробуждает ее. Когда один из крупнейших клиентов фирмы, местный школьный округ, решает не продвигаться вперед с линейкой школьной формы (после того, как студенты проводят акцию протеста), кажется, что миры Роуз и Свелла вот-вот рухнут.

Но Swell быстро справляется с задачей. Интуитивно понятная и креативная, она создает грубый макет того, как может выглядеть униформа ─ выразительно, ярко, красочно и стильно.После 80-х годов, десятилетия, когда зародились MTV и такие яркие поп-звезды, как Синди Лаупер и Мадонна, произошел грандиозный культурный сдвиг, затронувший все аспекты жизни. Новое поколение стремилось сильно изменить ситуацию. С новой поразительной линейкой Swell компания в конце концов может быть спасена.

Затем в доме Свелл состоится показ мод. Здесь будет все самое лучшее, что есть в моде, и во всем Свелл никогда не упускает из виду ─ совмещая ответственность за приготовления в последнюю минуту и другие грубые нападения Гаса, наконец открывая Роуз, какой он на самом деле подонок.Она полностью превратилась в способную и уверенную в себе молодую женщину, которую уважают и восхищают даже ее братья и сестры. Она командует подиумом, с блеском в глазах перечисляя все потенциальные модные ансамбли. И ничего не могло пойти не так, верно?

Что ж, все довольно быстро сходит с рельсов. Миссис Крэнделл возвращается домой на целую неделю раньше и разбивает вечеринку. «Здорово, вам нужно кое-что объяснить, юная леди!» — говорит она, выпячивая бедро. В этот момент, когда толпа полностью на иголках, Свелл показывает, что ей всего 17 лет, и она определенно не готова быть центром общения в фирме.Это сокрушительный момент, чтобы подчеркнуть, что, возможно, слишком быстрое взросление никому не приносит никакой пользы. Тоскующий по любви Брайан, который также появился в своем грузовике с собакой-клоуном, исповедуя свою любовь, признает свое разочарование по поводу того, как Свелл справляется с их отношениями, эффективно показывая, что он действительно (и действительно) считает ее девушкой. Два макияжа в классической моде ромкома. Но их очень нежный момент миссис Крэнделл разрушает одним простым вопросом. «Отлично, еще кое-что», — говорит она, перегнувшись через перила крыльца.»Да мам.» «Где няня ?!»

Не говори маме, что няня умерла — это ваша нетипичная черная комедия. Смерть миссис Стурак темным облаком нависает над всей историей, и хотя средний кусок во многих смыслах играет сладко-сентиментальную драму о взрослении, это ужасы реального мира берут на себя слабину. Затем фильм заканчивается подмигиванием и улыбкой, как бы говоря: «Помните! Няня мертва! » со сценой в середине титров между служителями морга, оплакивающими ее могилу.

Что такое EasyEDA и для чего он нужен

Как начать работу в EasyEDA

Основные возможности EasyEDA для разработки схем

Как создать печатную плату в EasyEDA

Преимущества и недостатки EasyEDA

Как использовать библиотеку компонентов в EasyEDA

Моделирование схем в EasyEDA

Как быстро нарисовать схему в EasyEDA

Какие возможности предоставляет EasyEDA

Чем еще примечателен сервис EasyEDA

С чего начать работу в EasyEDA

Переключение интерфейса на русский язык в EasyEDA

Создание нового проекта в EasyEDA

Создание новой схемы в проекте EasyEDA

Основные приемы редактирования схем в EasyEDA

Добавление компонентов в схему EasyEDA

Различные подходы в проектировании схем

Соединение компонентов схемы

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Как скопировать чужой публичный проект себе в EasyEDA

Предоставление доступа к проекту в EasyEDA

Заключение

Какие возможности предоставляет EasyEDA

Чем еще примечателен сервис EasyEDA

С чего начать работу в EasyEDA

Переключение интерфейса на русский язык в EasyEDA

Создание нового проекта в EasyEDA

Создание новой схемы в проекте EasyEDA

Основные приемы редактирования схем в EasyEDA

Добавление компонентов в схему EasyEDA

Различные подходы в проектировании схем

Соединение компонентов схемы

Сохранение схемы в EasyEDA

Как поделиться своим проектом с другими

Как скопировать чужой публичный проект себе в EasyEDA

Предоставление доступа к проекту в EasyEDA

Заключение

P.S.

★★★★★ EasyEDA — обзор, плюсы и минусы программы, отзывы пользователей.

Программа для создания, рисования плат, проверки, симуляции принципиальных электрических схем по госту на русском

Заказ плат в JLCPCB | Электроника для всех

Заказываем сборку плат в Китае

Эмуляторы электронных схем на русском

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

Circuit Sims

DcAcLab

EveryCircuit

DoCircuits

PartSim

123DCircuits

TinaCloud

Spicy schematics

Gecko simulations

1. EasyEDA – дизайн электронной цепи, моделирование цепи и PCB дизайн:

Circuit Sims

DcAcLab

EveryCircuit

DoCircuits

PartSim

123DCircuits

TinaCloud

Spicy schematics

Gecko simulations

Qucs – удобный симулятор для радиолюбителей

Симулятор – конструктор электронных схем “Начала электроники”

Что можно собрать на симуляторе схем?

Выводы по программе “Начала электроники”

Logisim – бесплатная программа для создания и имитации цифровых логических схем

Multisim – конструктор электрических схем

Система симуляции электронных схем и проектирования печатных плат

Даниил Медведев vs Александр Бублик превью, личные встречи и прогноз

Детали матча

Synopsys расширяет лидерство в области решений с несколькими кристаллами, предлагая самый низкий в отрасли контроллер Die-to-Die с наименьшей задержкой IP

«Парк развлечений»: Джордж А. . Давно утерянный образовательный фильм Ромеро — тревожное историческое достижение

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
