Что представляет собой электронный блок управления двигателем

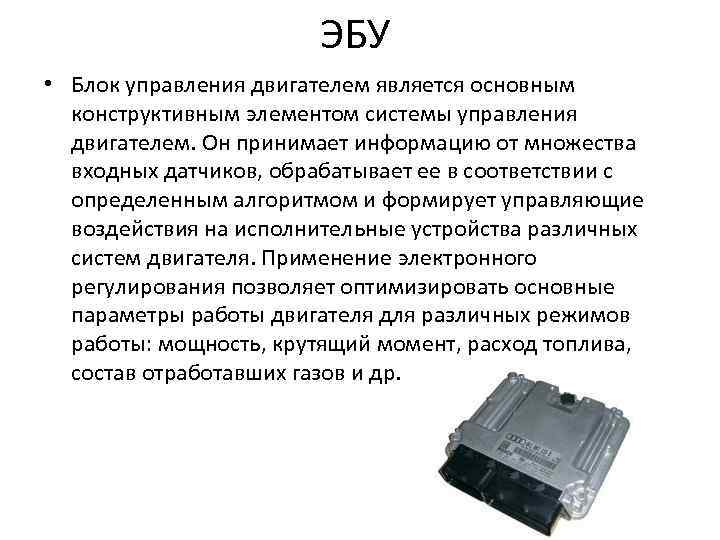

Электронный блок управления двигателем (ЭБУ) — это специализированный компьютер, контролирующий работу силовой установки автомобиля. Он анализирует сигналы от многочисленных датчиков и на их основе управляет работой различных систем двигателя.
ЭБУ выполняет следующие основные функции:
- Управление впрыском топлива
- Контроль зажигания
- Регулировка фаз газораспределения
- Поддержание оптимальной температуры охлаждающей жидкости
- Управление дроссельной заслонкой
- Анализ состава выхлопных газов
- Контроль системы рециркуляции отработавших газов
Из чего состоит блок управления двигателем

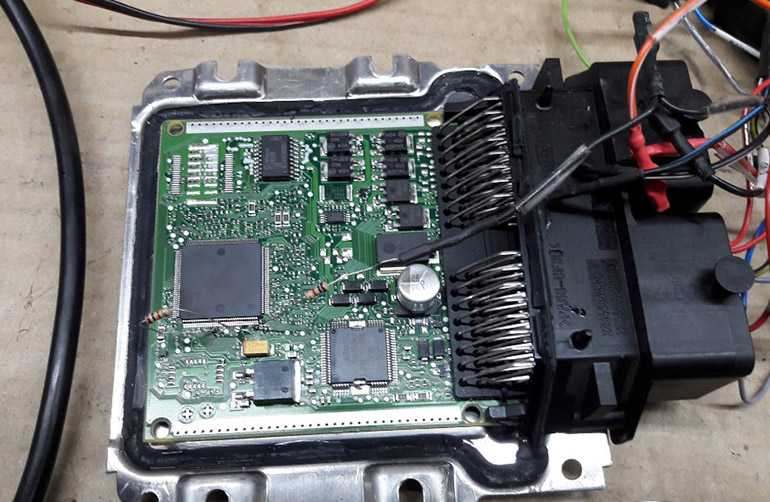

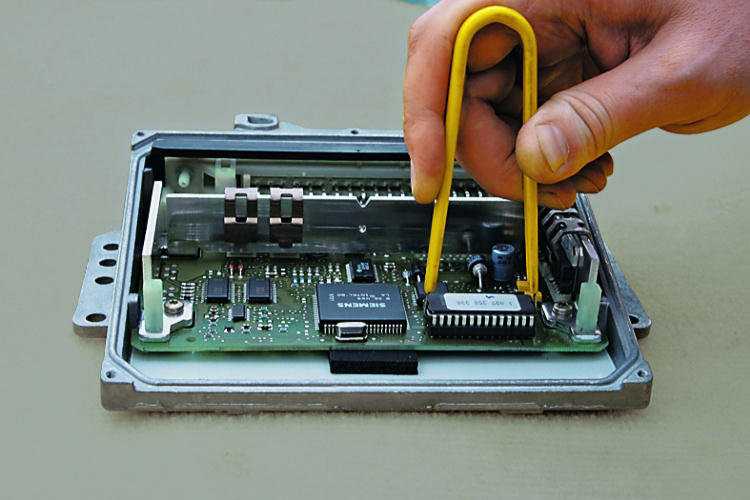

Конструктивно ЭБУ представляет собой электронную плату с микропроцессором и запоминающими устройствами, заключенную в защитный корпус. Ключевые компоненты блока управления:
- Микропроцессор — «мозг» устройства, выполняющий все вычисления
- Постоянное запоминающее устройство (ПЗУ) — хранит основные программы и калибровки
- Оперативная память (ОЗУ) — используется для временного хранения данных
- Электрически перепрограммируемая память (ЭСППЗУ) — хранит настройки, коды ошибок и т.д.
- Интерфейсы для подключения датчиков и исполнительных механизмов
- Блок питания
Как работает электронный блок управления мотором
Принцип работы ЭБУ состоит в сборе и анализе данных от датчиков, расчете необходимых параметров работы двигателя и отправке управляющих сигналов на исполнительные устройства. Этот процесс происходит непрерывно сотни раз в секунду.
Основные этапы работы ЭБУ:
- Получение сигналов от датчиков (температуры, давления, положения и т.д.)
- Обработка и анализ полученных данных
- Расчет оптимальных параметров работы двигателя
- Формирование управляющих импульсов
- Отправка команд на исполнительные механизмы
Где находится ЭБУ в автомобиле
Расположение электронного блока управления зависит от марки и модели автомобиля. Наиболее распространенные места установки ЭБУ:
- В моторном отсеке (часто в специальной нише или под пластиковой крышкой)
- Под приборной панелью со стороны водителя или пассажира
- За перчаточным ящиком
- Под передними сиденьями
- В багажном отделении
Производители стараются разместить ЭБУ в легкодоступном месте для удобства диагностики и обслуживания, но при этом защищенном от влаги и механических воздействий.
Диагностика и ремонт электронного блока управления
Как определить, что ЭБУ вышел из строя или работает некорректно? Основные признаки неисправности блока управления:
- Двигатель не заводится или работает нестабильно
- Повышенный расход топлива
- Падение мощности
- Горит индикатор Check Engine
- Появление кодов ошибок при диагностике
При выходе из строя ЭБУ возможны следующие варианты:
- Ремонт — при локальных повреждениях платы или отдельных компонентов
- Перепрограммирование — в случае сбоя программного обеспечения
- Замена — при серьезных физических повреждениях блока
Можно ли улучшить работу двигателя с помощью ЭБУ
Перепрограммирование ЭБУ позволяет оптимизировать работу двигателя и улучшить его характеристики. Этот процесс называется чип-тюнингом. С его помощью можно добиться:
- Увеличения мощности и крутящего момента
- Снижения расхода топлива
- Улучшения динамики разгона
- Сглаживания провалов при ускорении
Однако чип-тюнинг должен выполняться опытными специалистами, так как неправильная настройка может привести к повреждению двигателя.
Преимущества современных электронных блоков управления
Использование ЭБУ в современных автомобилях имеет ряд важных преимуществ:
- Точное управление работой двигателя в различных режимах
- Снижение расхода топлива и вредных выбросов
- Повышение надежности и ресурса мотора
- Улучшение динамических характеристик автомобиля
- Возможность диагностики неисправностей
- Адаптация к изменяющимся условиям эксплуатации
Благодаря этим преимуществам электронные системы управления двигателем стали неотъемлемой частью современных автомобилей.
ЧТО ТАКОЕ ЭЛЕКТРОННЫЙ БЛОК УПРАВЛЕНИЯ ДВИГАТЕЛЕМ — статьи
Мы живём в век Интернета и высоких технологий, поэтому нет ничего странного в большом количестве статей на технические и научные темы. Но у этого изобилия информации существует один существенный минус – обычному владельцу автомобиля не так уж просто разобраться с тем, что ему можно установить на автомобиль и как это повлияет на заводские настройки.
Мы постарались в этой статье совместить простоту в объяснение и при этом техническую характеристику одного из самых сложных процессов в автомобиле – работу электронного блока управления.
История чип-тюнинга на прямую связана с важным событием, произошедшим в 1939 году – появление модуля контроля двигателя или, другими словами, электронного блока управления (ЭБУ / ECU или Electronic Control Unit) в конструкции автомобиля. Для начала, стоит разобраться что же такое электронный блок управления и какие задачи он выполняет.
Электронный блок управления (ECU), это миниатюрный компьютер, основная задача которого это управление одной или несколькими системами, а так же подсистемами автомобиля.
ЭБУ так же носит название модуль электронного управления (ECM), центральный модуль управления (СКК), блок управления или головной компьютер автомобиля.
Блок управления двигателем (ECU) – это один из видов электронного блока управления, он осуществляет управление серией приводов, которые находятся на двигателе внутреннего сгорания, тем самым обеспечивая оптимальную работу самого двигателя. Работа блока представляет собой считывание значений с большого количества датчиков внутри моторного отсека, интерпретации данных с использованием многомерных таблиц производительности (их принято называть топливными картами), и управлением исполнительных механизмов на двигателе.
Топливная система впрыска выполняет несколько функций. Но одной из самых важных функций ЭБУ является управление топливом, которое использует двигатель. Задача блока управления двигателем самостоятельно вымерять определенное количество топлива, которое должно быть использовано двигателем. Компьютерная программа получает данные и на их основе вычисляет необходимое количество топлива.
Так же эта программа позволяет определить, когда наступит самое подходящее время, чтобы совместить соотношение топлива и воздуха внутри двигателя. Этот процесс называется инъекционная ширина импульса.
Большая часть автомобилей имеет встроенную в их ЭБУ систему управления холостым ходом. Кроме того ЭБУ отвечает за управление системой зажигания.
Современные ECU – это программируемые электронные устройства. А значит если есть необходимость пользователь легко может их перепрограммировать. Такой вид чип-тюнинга называется OBD-тюнинг (классический или «гаражный»). Потребность в перепрограммировании может возникнуть, когда в конструкцию двигателя вносятся существенные изменения – установка интеркулера, турбокомпрессора, оборудования для работы на альтернативных видах топлива или изменения в выпускной системе.
При перепрошивке ECU не исключены повреждения двигателя, т.к. отключаются или изменяются многие защитные системы двигателя.
К счастью есть и альтернатива, это чип-тюнинг через установку дополнительного электронного блока управления.
РАССЧИТАТЬ ПРИРОСТ МОЩНОСТИ
Что такое ЭБУ (ECU): устройство и принцип работы
Что такое электронный блок управления двигателем?
ЭБУ (ECU от англ. Electronic Control Unit) – электронный блок управления двигателем автомобиля, его другое название – контроллер. Он принимает информацию от многочисленных датчиков, обрабатывает ее по особым алгоритмам и, отталкиваясь от полученных данных, отдает команды исполнительным устройствам системы.
Электронный блок управления является составным звеном бортовой сети автомобиля, он ведет постоянный обмен данными с другими компонентами системы: антиблокировочной системой, автоматической коробкой передач, системами стабилизации и безопасности автомобиля, круиз-контролем, климат-контролем.
Обмен информацией ведется посредством CAN-шины, которая объединяет все электронные и цифровые системы современного автомобиля в одну сеть.
Благодаря такому подходу можно оптимизировать работу двигателя: расход топлива, подачу воздуха, мощность, крутящий момент и др.
Основными функциями ЭБУ являются:
- Управление и контроль за впрыском топлива в инжекторных двигателях;
- Контроль за зажиганием;
- Управление фазами газораспределения;
- Регулировка и поддержание температуры в охлаждающей системе двигателя;
- Контроль за положением дроссельной заслонки;
- Анализ состава выхлопных газов;
- Контроль за работой системы рециркуляции отработанных газов.
Кроме того на контроллер поступает информация о положении и частоте вращения коленчатого вала, текущей скорости движения транспортного средства, о напряжении в бортовой сети автомобиля. Также ЭБУ (ECU) оснащен системой диагностики и в случае обнаружения каких-либо неполадок или сбоев информирует о них владельца посредством кнопки Check-Engine.
Каждая ошибка имеет свой код и эти коды сохраняются на запоминающем устройстве.
При проведении диагностики специалисты подключают к контроллеру через разъем сканирующее устройство, на экран которого выводятся все коды ошибок, а также информация о состоянии двигателя.
Устройство электронного блока управления двигателем.

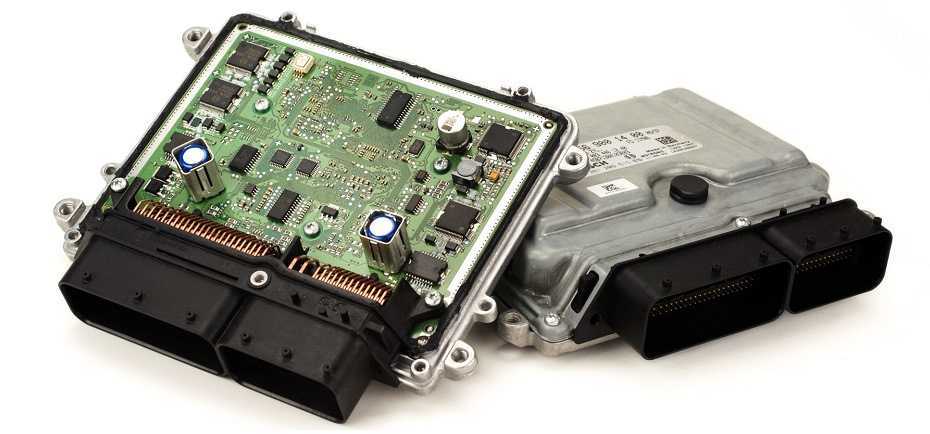

Контроллер представляет из себя электронную плату с микропроцессором и запоминающим устройством, заключенную в пластиковый или металлический корпус. На корпусе имеются разъемы для подключения к бортовой сети автомобиля и сканирующему устройству. ЭБУ обычно устанавливается либо в подкапотном пространстве, либо в переднем торпедо со стороны пассажира, за бардачком. В инструкции обязательно должно быть указано место расположения контроллера.
Для нормального функционирования в блоке управления применяется несколько типов памяти:
- ППЗУ – программируемое постоянное запоминающие устройство – здесь содержатся основные программы и параметры работы двигателя;
- ОЗУ – оперативная память, используется для обработки всего массива данных, сохранения промежуточных результатов;
- ЭРПЗУ – электрически репрограммируемое запоминающее устройство – применяется для хранения различной временной информации: коды доступа и блокировки, а также считывает информацию о пробеге, времени работы двигателя, расходе топлива.
Программное обеспечение ЭБУ состоит из двух модулей: функционального и контрольного. Первый отвечает за прием данных и их обработку, отправляет импульсы на исполняющие устройства. Контрольный модуль отвечает за корректность входящих сигналов от датчиков и в случае обнаружения каких-либо расхождений с заданными параметрами проводит корректирующие воздействия, либо полностью блокирует работу двигателя.
Внести изменения в программное обеспечение ЭБУ можно только в авторизованных сервисных центрах.
Ремонт и замена ЭБУ.
Если контроллер выходит из строя или работает некорректно, то прежде всего это отображается в провалах в работе двигателя, а иногда и в полной его блокировке. Check Engine может постоянно высвечивать ошибку, которую невозможно удалить. Основные причины выхода ЭБУ из строя это:
- Перегрузка, воздействие короткого замыкания;
- Влияние внешних факторов – влага, коррозия, удары, вибрация.
Кроме того любой микропроцессор перегревается, если система охлаждения выходит из строя.
Ремонт, равно как и замена блока управления обойдутся не дешево. Оптимальным вариантом будет приобретение нового блока. Чтобы его подобрать, нужно знать все параметры машины. Важно также правильно произвести настройку. ЭБУ будет нормально функционировать при условии, что на него поступают сигналы от всех датчиков и поддерживается нормальный уровень напряжения в сети.
Если Вы заметили ошибку, неточность или хотите дополнить материал, напишите об этом в комментариях, и мы исправим статью!
Ключевые теги: устройство автомобиля, двигатель
Что такое ЭБУ? Что оно делает? Где он находится? – ECU Remapping & Engine Tuning Worcester
Электронный блок управления (ECU), используемый в современных легковых и грузовых автомобилях, используется для управления двигателем и другими функциями компонентов.
ЭБУ — это компьютер с внутренними предварительно запрограммированными и программируемыми компьютерными микросхемами, мало чем отличающийся от домашнего компьютера или ноутбука. ЭБУ двигателя автомобиля используется для управления двигателем с помощью входных датчиков и выходных компонентов для управления всеми функциями двигателя. ECU бывают разных производителей, форм и размеров. Вот список самых популярных марок ЭБУ, используемых в британских автомобилях 9.0003
- БОШ
- ДЕЛКО
- ДЕЛЬФИ
- ЕЕС V1
- ФОРД
- ДЖОНСОН
- МАРЕЛЛИ
- МЕЛКО
- МИЦУБИСИ
- САГЕМ
- СИМЕНС
- ТРИОНИК
ЭБУ требуются входные данные от датчиков автомобиля, таких как датчик коленчатого вала и датчики распредвала, для вычисления информации с помощью программы, которая хранится в ЭБУ на программируемой микросхеме памяти. Программа ECU будет использовать введенную информацию датчика для вычисления необходимого результата, такого как количество впрыскиваемого топлива и время зажигания катушки для запуска двигателя.
Для разных систем автомобиля используются разные ЭБУ. Различные используемые ECU могут быть для трансмиссии, контроля тяги или ABS, кондиционера, функций кузова и управления освещением, двигателя, подушек безопасности или любой другой системы, которая может быть в автомобиле. Некоторые автомобили могут включать более одного ECU в единый блок, называемый модулем управления трансмиссией (PCM). Эти блоки могут быть преимуществом, так как имеют больше модулей в одном месте, но могут быть недостатком из-за добавления более длинных проводов для доступа к компоненту, которым они управляют.
Большинство новых транспортных средств начали использовать линию связи между различными модулями транспортного средства, чтобы они могли обмениваться информацией, и не нужно было использовать дублирующие датчики. Например, датчик скорости на колесе определяет скорость вращения колеса и будет являться входным сигналом для ЭБУ модуля антиблокировочной тормозной системы (АБС). Вместо того, чтобы отправлять множество проводов от одного датчика к другим ЭБУ, ЭБУ АБС будет делиться информацией о линиях связи сети со всеми ЭБУ, которые используют эту информацию, например, трансмиссия для переключения передач, спидометр для отображения скорости транспортное средство или система подвески для управления подвеской по мере необходимости.
Использование общих входных датчиков по всему транспортному средству с использованием только двух линий передачи данных между ЭБУ позволило сократить количество проводки, используемой в транспортных средствах. Обмен информацией между модулями также означает, что им нужен общий язык, чтобы они могли работать как группа. Когда один компьютер выходит из строя или не передает информацию из-за ошибки, это может повлиять на другие модули, если им потребуется входной сигнал датчика от неисправного модуля.
ЭБУ двигателя в большинстве автомобилей подключен к бортовому диагностическому разъему и передает всю диагностическую информацию по этой линии всем другим модулям или ЭБУ. Это уменьшает количество необходимых проводов, и вам не нужно подходить к каждому ЭБУ, когда вы хотите их протестировать.
Где я могу найти свой ECU?
Поиск вашего ECU действительно зависит от марки и модели автомобиля. Эту информацию можно легко найти в Интернете. Мы составили список всех распространенных марок вейхле в Великобритании и разместили места расположения ЭБУ автомобилей.
Это будет регулярно обновляться.
AUDI
На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой. Audi R8 имеет 2 ЭБУ, расположенных в задней части моторного отсека
BENTLEY
Continental GT Под пластиковой панелью на северной/южной/правой сторонах моторного отсека x 2 ECU
BMW
Как правило, находится под капотом за панелью в задней части блока предохранителей В пластиковой коробке рядом с аккумуляторной батареей
CITROEN
Citroen AX, CS, Saxo, Xantia, XSARA, ZX под капотом в монтажном заливе
Fiat
Fiat Coupe Ducatto, Marea, Multipla, Punto Insid FOCUS FIESTA GALAXY MONDEO PROBE SIERRA, TRANSIT Под пластиковой боковой накладкой в нише для ног спереди со стороны водителя Под перчаточным ящиком со стороны пассажира Рядом с аккумулятором Внутри автомобиля, над педалями Внутри автомобиля, за центральной консолью Внутри автомобиля, за перчаточным ящиком Новые модели Ford Diesel — “ N/S/F Колесная арка внутри пластиковой коробки
HONDA
Honda CIVIC, PRELUDE Ниша для ног переднего пассажира под ковром или над бардачком
HYUNDAI
Hyundai COUPE Стенка переднего пассажира под ковром
ISUZU
Isuzu TROOPER Внутри автомобиля со стороны пассажира
LANDROVER
Из пластика ящик рядом с аккумулятором Внутри автомобиля под сиденьем водителя.
В пластиковой коробке рядом с аккумулятором В пластиковой коробке рядом с аккумулятором Range rover Sport За аккумулятором С/Ю/П моторного отсека
MAZDA
Mazda 6 и большинство других моделей находятся под ковриком в нише для ног пассажира. RX8 Внутри пластикового ящика O/S/F Моторного отсека
MITSUBISHI
Модели Evo Над перчаточным ящиком со стороны пассажира. Shogun/L200 Над наружной панелью со стороны пассажира
NISSAN
Nissan S13 / 300zx В салоне автомобиля, за центральной консолью Ниша для ног переднего пассажира под ковром Navara до 2005 года находятся За центральной консолью Navara 2005> находятся O/S/R моторного отсека X-Trial Над бардачком, 350z, 370z под капотом
PEUGEOT
Peugeot 106, 206, 306, 307, 405 и 406 205,309 Под капотом в моторном отсеке или внутри автомобиля над рулевой колонкой
ROVER
Rover 200, 25D, 45 D, 75D Под капотом со стороны пассажира
RENAULT
Renault 19, MEGANE, ESPACE CLIO, TRAFFIC 21 TURBO Под капотом со стороны водителя Под капотом Под капотом возле аккумуляторной батареи
SEAT
На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.
SKODA
На большинстве моделей ЭБУ расположен под дворниками за пластиковой накладкой.
SUBARU
Модели Impreza Ниша для ног пассажира под ковриком
SUZUKI
Suzuki SWIFT, BALENO, VITARA В салоне автомобиля над педалями или за перчаточным ящиком
VOLKSWAGEN
9000 2 На большинстве моделей ЭБУ расположен под дворниками за пластиковой крышкой. КомплектацияТ5, Т4 ЭБУ расположен под аккумуляторным отсеком под капотом.
Воксхал
Модели Vectra, под пластиковой накладкой и крышкой в o/s/r моторного отсека Новые модели Vectra Расположены перед колесной аркой со стороны водителя Селектор автомобиля. В моделях Zafira блок управления двигателем расположен в арке переднего пассажира по направлению к переднему бамперу
Какая модель и версия блока управления двигателем у меня есть?
После того, как вы нашли и удалили свой ЭБУ, вам, скорее всего, захочется узнать, какая у вас модель и марка ЭБУ.
На ЭБУ будет наклейка с маркой и некоторыми серийными номерами. Каждый ECU имеет свой собственный формат для идентификации модели ECU. Другой способ — использовать 2x PDF-файлы ниже и найти свои автомобили, марку, модель, и в нем будет указан ваш бренд и модель ECU. Если вы не уверены в марке и модели своего автомобиля, воспользуйтесь нашим БЕСПЛАТНЫМ инструментом VRM, расположенным в нижнем колонтитуле веб-сайта. Просто введите регистрационный номер вашего автомобиля.
Что такое блок управления двигателем и как он работает?
В прошлом двигатели зависели от механических компонентов, чтобы поддерживать их наилучшую работу.
С развитием и развитием технологий все больше и больше производителей обращаются к использованию модулей управления и других электрических компонентов для повышения производительности и эффективности создаваемых ими двигателей.
Сегодня основным компонентом этих систем является блок управления двигателем, или сокращенно ECU.
Всегда много говорят об ЭБУ, но что именно он делает?
Неужели это так важно для работы двигателя? Чтение этого вызовет у вас головную боль от всех сложных формулировок? Давайте попробуем разбить блок управления двигателем на простые термины.
ЭБУ получает информацию от различных датчиков на двигателе, сравнивает эту информацию с заданной производителем программой, а затем отправляет выходные данные на свечи зажигания, топливные форсунки и другие компоненты, чтобы двигатель работал максимально эффективно.
Все это происходит сотни раз в секунду, и ЭБУ постоянно отслеживает температуру воздуха, положение двигателя с помощью датчиков положения распредвала и коленчатого вала, а также содержание кислорода в выхлопе, работая над корректировкой воздушно-топливной смеси и опережения зажигания, чтобы сделать большую часть каждого цикла сгорания.
Это очень общий обзор того, что делает ЭБУ, но что на самом деле представляет собой ЭБУ?
Принцип работы ЭБУ такой же, как у вашего компьютера или ноутбука дома.
Он состоит из программного и аппаратного обеспечения, использующего микропроцессор, который может в режиме реального времени анализировать и обрабатывать информацию, поступающую от различных датчиков, и вносить любые необходимые корректировки.
Сам ECU можно модернизировать или обновить, перепрограммировав или обновив программное и аппаратное обеспечение по мере необходимости, хотя обновления программного обеспечения встречаются гораздо чаще, так как это не требует каких-либо внутренних изменений в ECU.
Итак, как вся информация, поступающая от датчиков, попадает в ЭБУ?
Здесь на помощь приходит система CANBus. CANBus расшифровывается как Controller Area Network Bus и предназначена для того, чтобы несколько модулей управления и датчиков в автомобиле могли взаимодействовать и обмениваться информацией друг с другом на суперскоростях.
Такая информация, как скорость вращения колес и положение дроссельной заслонки, требуется ряду модулей управления для правильной работы автомобиля, а система CANBus позволяет быстро обмениваться этой информацией между необходимыми компонентами.
Эта система используется всеми производителями, так как она необходима для бортовой диагностики (OBD) и является обязательным требованием с конца 90-х годов.
