Единицы измерения сопротивления изоляции. Измерение сопротивления изоляции электрооборудования: методика, нормы, приборы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно измерить сопротивление изоляции электрооборудования. Какие нормы сопротивления изоляции установлены для различных типов электрооборудования. Какие приборы используются для измерения сопротивления изоляции. Какие меры безопасности необходимо соблюдать при проведении измерений.

Содержание

Что такое сопротивление изоляции и зачем его измерять

Сопротивление изоляции — это способность изоляционного материала препятствовать прохождению электрического тока. Измерение сопротивления изоляции позволяет оценить состояние изоляции электрооборудования и кабельных линий.

Основные цели измерения сопротивления изоляции:

Обеспечение электробезопасности — предотвращение поражения людей электрическим током
Снижение риска возникновения коротких замыканий и пожаров
Своевременное выявление дефектов изоляции для предупреждения аварий
Определение необходимости ремонта или замены электрооборудования

Регулярные измерения сопротивления изоляции позволяют контролировать ее состояние и своевременно выявлять ухудшение изоляционных свойств.

Нормативные требования к измерению сопротивления изоляции

Основные нормативные документы, регламентирующие измерение сопротивления изоляции электрооборудования:

Правила устройства электроустановок (ПУЭ)
Правила технической эксплуатации электроустановок потребителей (ПТЭЭП)
ГОСТ Р 50571.16-2019 «Электроустановки низковольтные. Часть 6. Испытания»

Согласно этим документам, сопротивление изоляции должно измеряться:

При вводе электроустановки в эксплуатацию
При проведении планово-профилактических испытаний
После ремонта электрооборудования
При обнаружении дефектов изоляции

Периодичность измерений зависит от типа электрооборудования и условий эксплуатации. Например, для кабельных линий до 1 кВ — не реже 1 раза в год.

Приборы для измерения сопротивления изоляции

Основным прибором для измерения сопротивления изоляции является мегаомметр. Существует два основных типа мегаомметров:

Аналоговые (стрелочные) мегаомметры

Принцип действия основан на создании испытательного напряжения с помощью встроенного механического генератора. Результат измерения отображается стрелкой на шкале прибора.

Преимущества:

Простота конструкции
Высокая надежность
Не требуют элементов питания

Недостатки:

Большие габариты и вес
Необходимость вращать рукоятку генератора
Меньшая точность измерений

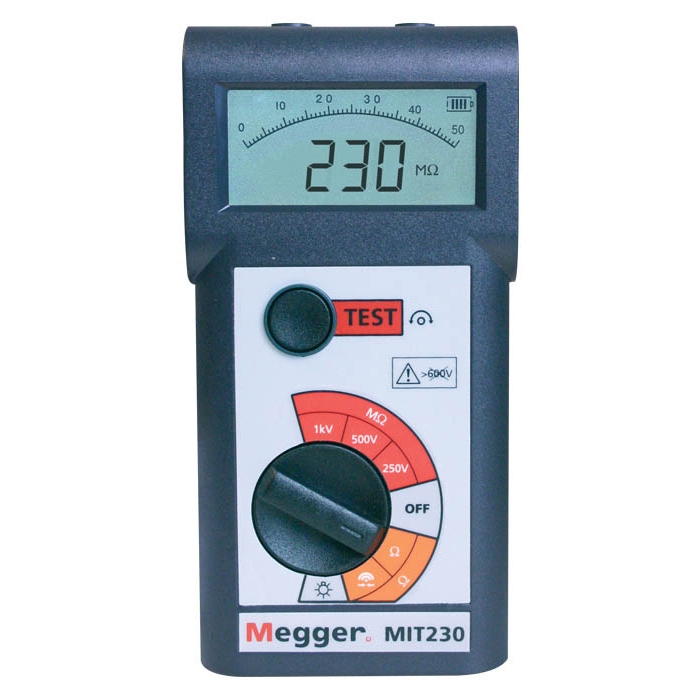

Цифровые мегаомметры

Используют электронную схему для создания испытательного напряжения. Результат измерения отображается на цифровом дисплее.

Преимущества:

Высокая точность измерений
Компактные размеры
Простота использования
Дополнительные функции (память, интерфейс с компьютером)

Недостатки:

Необходимость периодической зарядки/замены элементов питания
Более высокая стоимость

Методика измерения сопротивления изоляции

Основные этапы измерения сопротивления изоляции:

Подготовка к измерениям:
- Проверка исправности мегаомметра
- Отключение измеряемого оборудования от сети
- Снятие остаточного заряда с токоведущих частей
- Отсоединение конденсаторов, разрядников и других устройств
Подключение мегаомметра:
- Подключение проводов мегаомметра к измеряемым цепям
- Обеспечение надежного контакта
Проведение измерения:
- Выбор испытательного напряжения на мегаомметре
- Включение мегаомметра и проведение измерения в течение 60 секунд
- Фиксация показаний через 15 и 60 секунд
Обработка результатов:
- Сравнение полученных значений с нормативными
- Расчет коэффициента абсорбции (при необходимости)
- Оформление протокола измерений

Нормы сопротивления изоляции для различных типов электрооборудования

Минимально допустимые значения сопротивления изоляции зависят от типа электрооборудования и номинального напряжения. Некоторые типовые нормы:

Кабельные линии до 1 кВ: не менее 0,5 МОм
Электродвигатели до 1 кВ: не менее 0,5 МОм
Силовые трансформаторы: не менее 300 МОм
Электропроводка зданий: не менее 0,5 МОм

При оценке состояния изоляции также учитывают динамику изменения сопротивления и коэффициент абсорбции.

Меры безопасности при измерении сопротивления изоляции

Измерение сопротивления изоляции относится к работам с повышенной опасностью. Основные меры безопасности:

Измерения должен проводить персонал с группой по электробезопасности не ниже III
Использование средств индивидуальной защиты (диэлектрические перчатки, боты)

Проверка отсутствия напряжения на измеряемом оборудовании
Соблюдение правил подключения и отключения мегаомметра
Запрет прикасаться к токоведущим частям во время измерения
Снятие остаточного заряда после завершения измерений

Строгое соблюдение правил безопасности позволяет избежать поражения электрическим током при проведении измерений.

Факторы, влияющие на сопротивление изоляции

На результаты измерения сопротивления изоляции могут влиять различные факторы:

Температура окружающей среды
Влажность воздуха
Загрязнение поверхности изоляции
Механические повреждения изоляции
Старение изоляционных материалов
Воздействие агрессивных сред

При проведении измерений необходимо учитывать влияние этих факторов для получения достоверных результатов. Например, при температуре, отличной от 20°C, вводят поправочные коэффициенты.

Анализ результатов измерения сопротивления изоляции

При анализе результатов измерения сопротивления изоляции учитывают следующие параметры:

Абсолютное значение сопротивления изоляции
Динамика изменения сопротивления во времени
Коэффициент абсорбции (отношение R60/R15)
Симметричность сопротивления по фазам

На основе анализа этих параметров делают вывод о состоянии изоляции и необходимости проведения профилактических или ремонтных работ.

Например, если коэффициент абсорбции меньше 1,3, это может свидетельствовать об увлажнении изоляции. Резкое снижение сопротивления изоляции по сравнению с предыдущими измерениями указывает на развитие дефекта.

Заключение

Регулярное измерение сопротивления изоляции электрооборудования является важной частью технического обслуживания электроустановок. Это позволяет своевременно выявлять ухудшение состояния изоляции и предотвращать аварийные ситуации.

Для получения достоверных результатов необходимо соблюдать методику проведения измерений, использовать исправные и поверенные приборы, учитывать влияние внешних факторов. Анализ результатов измерений должен проводиться квалифицированным персоналом с учетом особенностей конкретного электрооборудования.

Соблюдение нормативных требований и рекомендаций по измерению сопротивления изоляции позволяет обеспечить надежную и безопасную эксплуатацию электроустановок.

© ЗАХАРОВ О.Г. 2010-2014, правка 2015, 2016::: 2017

МЕГАОММЕТР — прибор для измерения большого сопротивления, главным образом сопротивления изоляции [1, 2].

Ранее для обозначения такого прибора использовались термины меггер, мегомметр. Терминологическими стандартами эти термины отнесены к недопустимым.

Название прибора

мегаомметр образовано из:

— частицы Мега, используемой для обозначения кратных единиц измерения;

— единицы обозначения сопротивления Ом;

— части сложных слов – метр (от древне-греческого μετρεω — измеряю).

В практике настроечных работ используют переносные мегаомметры, применяемые как средство технологического оснащения для измерений в обесточенном объекте настройки (ОН) и стационарные мегаомметры, которыми измеряют сопротивление изоляции при наличии напряжения в сети. Стационарные мегаомметры одновременно являются и ОН.

Мегаомметры как средство технологического оснащения.

В связи с тем что переносные мегаомметры представляют собой универсальные средства измерения, для каждого ОН необходимо выбирать мегаомметры по пределу измерения и номинальному напряжению (общие правила см. Выбор средств измерения). Учитывая необходимость выявления дефектов

изоляции, следует выбирать мегаомметр с наибольшим по параметрам изоляции напряжением, но не превышающим 80 % напряжения, которым испытывают электрическую прочность изоляции данного ОН. Одновременно нужно принимать во внимание, что мегаомметр имеет большое внутреннее сопротивление и мягкую нагрузочную характеристику (рис. 1).

Рис. 1 Нагрузочная характеристика мегаомметра

Поэтому чем меньше измеряемое сопротивление изоляции, тем меньшее напряжение прикладывается к изоляции и тем менее вероятно выявление в ней дефектов.

Как правило, для ОН с номинальным напряжением до 42 В, от 42 до 100 В, от 100 до 380 В, от 380 до 1000 В применяют мегаомметры на номинальное напряжение соответственно. 100, 250, 500 и 1000 В.

Пределы измерения наиболее распространенных мегаомметров на пределе измерения:

— «МОм» — 100, 500, 1000 МОм;

— «кОм» — 100 и 200 кОм.

При измерении сопротивления изоляции с одинаковым успехом можно применять как индукторные мегаомметры с ручным приводом, так и безындукторные мегаомметры оснащенные статическим преобразователем напряжения.

Для определения абсорбции коэффициента целесообразнее использовать безындукторные мегаомметры, оснащенные реле времени, фиксирующими моменты отсчитывания показаний.

Сопротивление изоляции проводов соединительных при измерении сопротивления изоляции силовых трансформаторов должно быть не менее предела измерения мегаомметра, а для всех остальных изделий — не менее 100 МОм.

В противном случае поступают так, как сказано в ст. Сопротивление изоляции.

Перед измерением необходимо проверить мегаомметр, для чего переключатель пределов устанавливают в положение

«МОм» и замыкают выводы прибора накоротко.

Вращая рукоятку индуктора мегаомметра (нажав кнопку «Вкл» у безындукторного мегаомметра), определяют совпадение стрелки с нулевой отметкой шкалы.

Затем размыкают выводы и повторяют действия. У исправного мегаомметра стрелка должна совпадать с отметкой шкалы ∞

На пределе «кОм» стрелка мегаомметра должна устанавливаться в противоположных точках шкалы, указанных выше для предела «МОм»..Предельно допускаемые отклонения стрелки от указанных точек составляют ± 1 мм.

Перед присоединением соединительных проводов необходимо выполнить все технические и организационные мероприятия, в частности:

1. Отключить напряжение с ОН и принять меры, исключающие его подачу во время использования мегаомметра.

2. Снять заряд, накопившийся в ёмкости изоляции и помехозащитных конденсаторах путем наложения переносного заземления (о продолжительности наложения заземления см. Изоляция электрическая). Измерения должны производиться двумя специалистами.

Мегаомметр как объект настройки.

Чаще всего стационарные мегаомметры измеряют сопротивление изоляции по принципу наложения постоянного напряжения на напряжение сети.

Как правило, они состоят из следующих блоков:

— источника постоянного напряжения;

— показывающего измерительного прибора, включаемого оператором;

— блока непрерывного контроля изоляции с переключателем уставок срабатывания.

Настройка стационарных мегаомметров состоит из следующих технологических операций и переходов:

— визуального контроля;

— проверки монтажа;

— контроля изоляции;

— проверки функционирования (ПФ) блока источника постоянного

напряжения;

контроля работоспособности измерительного прибора;

— ПФ блока непрерывного контроля изоляции.

Визуальный контроль мегаомметра помимо указанного в соответствующей статье, включает проверку целости пломб и наличия клейма поверителя, определение годности мегаомметра на данный момент с учетом того, что к началу HP может пройти не более половины срока до очередной поверки.

ПФ источника пост, напряжения производится одновременно с КР измерительного прибора.

КР измерительного прибора осуществляют при замкнутом и разомкнутом входе мегаомметра, аналогично описанному выше для переносных мегаомметров, а также при подключении данной цепи не к выводу сети, а непосредственно на резистор с известным сопротивлением, значение которого соответствует одному из оцифрованных делений шкалы прибора.

Требования к совпадению стрелки с делениями шкалы те же, что и для переносных мегаомметров.

ПФ блока непрерывного контроля сопротивления изоляции состоит в подключении ко входу мегаомметра резистора с сопротивлением, равным номинальному значению уставки с учетом допуска.

При настройке стационарных мегаомметров, используемых в сетях постоянно-переменного тока, т. е. сетей, содержащих полупроводниковые приборы (диоды, транзисторы, тиристоры), следует учитывать возможность отклонения стрелки прибора за пределы крайних точек шкалы (0 или ∞) вследствие неправильного выбора типа мегаомметра при проектировании сети.

Литература:

1. Захаров О.Г.Словарь-справочник по настройке судового электрооборудования. Л.: Судостроение, 1987, 216 с.

2. К вопросу об областях применения индукторных и безындукторных мегомметров//Алеева Л.М., Бабаев В.И., Иванов Е.А. и др.// Судовая электротехника и связь, 1972, вып. 54 С. 3

3. Контроль и измерение сопротивления изоляции и ёмкости судовых электрических сетей//Карпиловский Л.Н., Лебедев В.С. и др. Л.: 1979

4. Минин Г.П. Мегаомметр. М.: Энергия, 1966

52. Словарь-справочник судового электромонтажника. Л.: Судостроение, 1990, 392 с.

Измерение сопротивления изоляции

Мегаомметр — прибор для измерения больших сопротивлений. Именно В состав мегомметра входит генератор, который создаёт повышенное испытательное напряжение 250, 500, 1000 или 2500 вольт. Повышенное напряжение прикладывается к паре жил при снятой нагрузке, в результате чего, через диэлектрик начинает проходить ток утечки. Прибор определяет сопротивление изоляции на основании измеренного тока и известного значения напряжения. Если изоляция в отличном состоянии, то ток утечки через диэлектрик не пойдет. Сопротивление при этом будет стремиться к бесконечности и, как правило, превышать верхнюю границу диапазона измерений мегомметра. Когда изоляция изношена, между жилами появляются токопроводящие «мостики», по которым идет утечка. В обычных условиях эти утечки пренебрежимо малы и незаметны, но под воздействием повышенного напряжения ток утечки усиливается, становясь током КЗ, а сопротивление изоляции при этом стремится к нулю.

При измерении сопротивления изоляции проверяемая кабельная линия должна быть отключена от электроустановки с обеих сторон: и со стороны источника питания, и со стороны потребителя. Обычно, отключения и прерывание электроснабжения создает массу неудобств при проведении электроизмерений на действующем объекте. Проводить работы нужно в нерабочие часы, либо согласовывать временные отключения электроэнергии в рабочие часы. К счастью, измерение сопротивления изоляции каждой кабельной линии занимает немного времени, а линии отключают по очереди, а не все одновременно. Когда отключение в рабочие часы невозможно, работы переносят на утренние, вечерние, ночные часы или выходные дни.

Значение сопротивления измеряется попарно для всех жил кабеля:

для двужильного кабеля — одно измерение;
для трехжильного кабеля — три измерения;
для четырёхжильного кабеля — шесть измерений;
для пятижильного кабеля — десять измерений.

Измеренные значения по каждому кабелю фиксируются инженерами электролаборатории на бумаге или в память измерительного прибора. В дальнейшем эти данные будут занесены в таблицу результатов измерений в протоколе измерения сопротивления изоляции. Если сопротивление ниже минимально допустимых значений, эта информация отражается в заключении к протоколу и дефектной ведомости технического отчета. Такую кабельную линию нужно ремонтировать или менять.

Методика измерения сопротивления изоляции

Измерение сопротивления электрической изоляции – наиболее частое измерение при проведении электротехнических работ. Основная цель данного вида измерений – определение пригодности к эксплуатации электрических проводников, электрических машин, электрических аппаратов и электрооборудования в целом.

Сопротивление изоляции зависит от различных факторов. Это и температура окружающей среды, и влажность воздуха, и материал изоляции и т.д. Единица измерения сопротивления – Ом. При замерах сопротивления изоляции величиной обычно является килоОм (1кОм) и мегаОм (1МОм).

Сопротивление изоляции чаще всего измеряют у электрических кабелей, электрической проводки, электродвигателей, автоматических выключателей, силовых трансформаторов, распределительных устройств. Основным прибором для замеров является мегаомметр (мегомметр). Мегаомметры бывают двух основных видов – стрелочные с ручным приводом и электронные с цифровым дисплеем.

В процессе измерений мегаомметр генерирует испытательное напряжение. Стандартные напряжения мегаомметров – 100В, 250В, 500В, 1000В, 2500В. Чаще всего используют мегаомметры на напряжение 1000В и 2500В, реже на 500В.

Проверка исправности мегаомметра

Перед выполнением замеров, необходимо проверить исправность используемого прибора. Для этого выполняется два контрольных замера. Первое измерение проводится при закороченных между собой проводах мегаомметра. В этом случае измеряемая величина должна быть равна нулю. Второе контрольное измерение выполняется при разомкнутых проводах. Измеряемая величина сопротивления должна стремиться к бесконечно большому значению.

Техника безопасности при проведении измерений

При замерах сопротивления изоляции необходимо соблюдать технику безопасности. Во-первых, пользоваться неисправным мегаомметром категорически запрещается. Во-вторых, перед измерением необходимо проверить индикатором или указателем отсутствие напряжения на электрическом кабеле, двигателе или электрооборудовании. При отсутствии напряжения снимается остаточный заряд путём кратковременного заземления тех частей кабеля, двигателя или электрооборудования, которые в рабочем режиме находились под напряжением. Действия по снятию электрического заряда следует также проводить и после каждого замера.

Измерение сопротивления изоляции силовых электрических кабелей и электропроводки

Изоляция электрических кабелей и электрических проводов проверяется сначала на заводе изготовителе, затем перед непосредственной прокладкой, ну и после окончания электромонтажных работ. Количество замеров зависит от количества жил кабеля или провода.

Силовые электрические кабели и провода бывают трёхжильными, четырёхжильными и пятижильными. Три жилы – это или фаза, ноль и провод заземления, или три фазы «A», «B», «C». Четыре жилы – это три фазы плюс ноль (провод заземления или комбинированная жила PEN). Пять жил – это три фазы, нулевой проводник и провод заземления.

Замеры сопротивления изоляции трёхжильного кабеля или провода выполняют следующим образом. Каждая из трёх жил проверяется по отношению к двум другим заземлённым жилам. В итоге получается три замера. Кроме того, можно проверять сопротивление сначала между каждыми двумя жилами, а затем между каждой жилой и «землёй». В этом случае получается шесть замеров.

В случае с четырёхжильным или пятижильным электрическим кабелем (проводом) методика замеров аналогична измерениям трёхжильного проводника, только количество замеров будет несколько больше.

Для того, чтобы измеряемое значение соответствовало действительности, замер выполняется в течение одной минуты. Величина сопротивления изоляции электрического проводника должна быть в пределах государственных норм. Обычно для низковольтных кабелей 220В или 380В она составляет 0,5МОм или 1МОм.

Измерение сопротивления изоляции электрических двигателей

Для электродвигателей проверяется изоляция обмоток статора. В настоящее время наибольшее распространение получили трёхфазные электродвигатели с короткозамкнутым ротором на рабочее напряжение 380В.

У таких двигателей имеется три обмотки статора, которые соединяются между собой либо по схеме треугольника, либо по схеме звезды. Соединение выполняется или внутри корпуса двигателя, или в соединительной коробке двигателя, которая называется «борно». Т.к. в первом случае отсоединить обмотки друг от друга не представляется возможным, то измерение сводится к замеру изоляции всех трёх соединённых обмоток по отношению к корпусу двигателя. Во втором варианте обмотки можно отсоединить друг от друга, после чего выполняется проверка изоляции между обмотками, а также проверка изоляции каждой обмотки по отношению к металлическому корпусу двигателя. Каждый замер выполняется в течение одной минуты. Конечное значение величины должно также соответствовать государственным нормам.

На производстве очень часто применяются достаточно мощные высоковольтные электродвигатели. Замер сопротивления изоляции обмоток таких двигателей часто сводится к определению коэффициента абсорбции, т.е. к определению увлажнённости обмоток. Для этого фиксируется значение после 15 секунд измерения и после 60 секунд. Значение коэффициента абсорбции — это отношение сопротивления R60 к сопротивлению R15. Величина не должна быть менее 1,3.

Измерение сопротивления изоляции силовых трансформаторов

В настоящее время единственным устройством, преобразующим электрическое напряжение из одной величины в другую, является трансформатор. Практически ни одно производство не обходится без силовых питающих трансформаторов. Перед пуском в эксплуатацию каждый такой трансформатор должен пройти высоковольтные испытания. Перед тем, как будут произведены высоковольтные испытания, необходимо выполнить замеры сопротивления изоляции обмоток.

Т.к. у трансформатора есть первичная и вторичная обмотка (обмотки), то проверяется изоляция каждой обмотки по отношению к другой, которая на момент замера должна быть заземлена. Также выполняется замер между первичной и вторичной обмоткой.

Достаточно часто необходимо определить увлажнённость обмоток трансформатора. В таком случае также как и с высоковольтным двигателем, определяется коэффициент абсорбции.

Конвертер физических величин

Конвертер физических величин. Сопротивление материалов (кабельных линий). Сопротивление изоляции ВА.

Физические величины. Размерность физической величины. Единицы измерения физических величин. С этими понятиями каждый, наверное, впервые сталкивается в школе, и они впоследствии окружают нас повсюду. За примерами далеко ходить не надо. Собираемся на улицу или готовим пирог – узнаем про температуру. Жидкости измеряем в литрах или миллилитрах, сыпучие смеси – в граммах или килограммах. Главное здесь не ошибиться: иногда в кулинарных рецептах для ингредиентов указаны граммы, которые во время готовки по привычке или невнимательности измеряют не весами, а мерным стаканом, что логично сказывается на твердости печенья или жесткости шашлыка.

Однако если от слишком рассыпчатого печенья или слишком “резинового” мяса никто не пострадает, неправильно измеренные электрические величины могут привести к очень нежелательным последствиям. Это может быть неисправно работающая электрическая сеть или бьющийся током корпус стиральной машинки или электрощитка. Поэтому на новых объектах или объектах после ремонта проводят электрофизические измерения (ЭФИ). Цель этих измерений, в частности – проверить сопротивление изоляции кабельных линий, сопротивление изоляции выключателей автоматических (ВА). Для чего это нужно? Рассмотрим по порядку.

Главное назначение изоляции токоведущих частей – защитить человека от действия опасного напряжения. Электропроводку, в свою очередь, защищают автоматические выключатели, и именно их мы видим, когда открываем электрощиток. Выключатели отключают токи коротких замыканий (КЗ) или токи перегрузок для того, чтобы не оплавилась и не потеряла свои свойства изоляция. Как правило, после монтажа кабелей и их подключения к аппаратам защиты в электрических щитках и шкафах сотрудники лаборатории ЭФИ с помощью мегаомметра измеряют сопротивление изоляции.

В зависимости от назначения сети (силовая, осветительная или сигнальная) специалист выбирает напряжение на мегаомметре – от 2500 до 500 В. Это напряжение прикладывается к изоляции, и в изоляции начинает протекать ток. Мегаомметр измеряет этот ток, делит на него напряжение и на экране показывает сопротивление изоляции – например, 0.5 МОм (мегаом – миллионов Ом), т.е. 500 000 Ом. 0.5 МОм – это минимальное безопасное значение сопротивления. Ом – это единица измерения сопротивления. Связь между сопротивлением R и напряжением U через ток I проста и выражается через закон Ома:

или

Коротко расскажем об электрическом сопротивлении материалов кабельных линий. Жилы кабелей выполняются из алюминия или реже – из меди. Преимущества алюминия – дешевизна и легкость. Преимущества меди – коррозионная стойкость и низкое сопротивление. Сопротивление алюминия выше, чем у меди. Изоляция кабелей может выполняться из пропитанной электротехническим маслом бумаги, из ПВХ, сшитого полиэтилена, резины. От материала изоляции больше зависят условия прокладки, максимальная допустимая температура жил при КЗ, стойкость к воздействию химических реагентов.

Говоря об электрических физических величинах, нельзя обойти стороной мощность и энергию, ведь именно к уменьшению потерь мощности и энергии стремятся энергоснабжающие организации. Коротко электрическая мощность, измеряемая в Вт (ваттах) выражается через ток и напряжение:

А энергия, измеряемая в Дж (джоулях) – через мощность и время:

Однако мы больше привыкли к измерению энергии в кВт⋅ч (киловатт-часах):

Из комбинаций всех вышеперечисленных формул можно получить самые разные зависимости и получить своеобразный конвертер физических величин. В заключение приведем таблицу с кратными и дольными приставками, которые можно встретить в электроэнергетике:

Обозначение	Приставка	Нужно умножить на	Пример (1 кВ = 1000 В)
мк	микро	0,000001	микроампер
м	милли	0.001	Миллиампер, милливольт
к	кило	1000	Киловольт, килоампер, киловатт
М	мега	1000000	Мегаом, мегаватт
Г	гига	1000000000	гигаватт-час

допустимые значения измерений, минимальные нормы для кабелей и приборов

На чтение 8 мин. Просмотров 17.8k. Опубликовано 19.02.2019

Во многом безопасность электрической сети определяется качеством изоляции. Периодическое ее испытание позволяет предотвратить возникновение различных аварий и даже поражение током живого организма. Суть тестирования заключается в замере сопротивления изоляции с помощью специальных приборов. Любое отклонение от требуемых норм является причиной замены или ремонта электрооборудования.

Суть измерений

Под сопротивлением изоляции понимается способность материала не пропускать через себя электрический ток. Для каждого диэлектрика, в зависимости от места использования, установлены свои нормативные требования. Периодичность проверки и необходимые значения указываются в «Правилах устройства электроустановок» (ПУЭ) и в «Правилах технической эксплуатации электроустановок потребителями» (ПТЭЭП).

Все виды испытаний можно условно разделить на три группы:

проводимые производителем на заводе;
выполняемые непосредственно на объекте после модернизации или проведения ремонта;
запланированные согласно требованиям правил безопасности и нормам.

Возможные повреждения, кроме заводских дефектов, чаще всего возникают из-за условий эксплуатации. Это воздействие сверхтоков, вызывающих перегрев защитной оболочки, влияние химических реагентов, механические разрывы, вызванные как ошибками монтажа, так и грызунами. Цель измерений заключается в предотвращении поражения человека электрическим током и обеспечения пожарной безопасности.

Повреждение изоляции вызывает пробой. Это ситуация, при которой между двумя изолированными друг от друга проводниками появляется электрический контакт. Например, между рядом лежащими проводами в кабеле или при прикосновении человека к частям электроустановки. Обычно при пробое наблюдается прожженное отверстие и изменение цвета изоляционного материала. В основе механизма пробоя твердого диэлектрика лежит электронный лавинообразный процесс. Наступает он из-за образования в материале так называемого плазменного газоразрядного канала.

К измерению изоляции допускается только специалист, имеющий удостоверение о проверке знаний и группу допуска не ниже третьей, если замеры проводятся в сети с напряжением до 1 кВ, и не ниже четвертой — при измерении выше 1 кВ.

После завершения измерения электрического сопротивления изоляции, полученные результаты обрабатываются и делается вывод о возможности дальнейшей эксплуатации сети. Так, большое значение для достоверности результата имеет температура окружающей среды. Нормирование измерений в ПУЭ указано для 20 °C, поэтому если работы выполняют при другой температуре, то полученные данные пересчитывают по формуле: R=K*Rиз, где K — коэффициент приведения указанный в дополнениях к ПУЭ.

Используемые приборы

Приборы, с помощью которых проводят измерения, условно разделяются на две группы: щитовые измерители и мегомметры. Первые применяются с подвижными или стационарными электроустановками с отдельной нейтралью. В типовую конструкцию приборов контроля изоляции щитовой входит индикаторная и релейная часть. Эти измерители могут работать в непрерывном режиме и использоваться в сетях переменного напряжения 220 В или 380 В разной частоты.

В большинстве же случаев проведение измерений осуществляется мегомметром. Его отличие от обыкновенного омметра в том, что он работает с довольно высокими значениями напряжения, которые прибор сам и генерирует. Существует два типа мегомметров:

Аналоговые. В них для получения необходимой величины напряжения используется механический генератор, представляющий собой динамо-машину. Этот тип часто называют «стрелочным» из-за наличия градуированной шкалы и динамической головки со стрелкой. В принципе измерения лежит магнитоэлектрический эффект. Чем больше значение тока протекает через катушку, тем, в соответствии с законом электромагнитной индукции, на больший угол отклоняется и стрелка. Приборы относятся к простому типу устройств с хорошей надежностью. На сегодня уже морально устарели, так как обладают значительной массой и габаритами.
Цифровые. В схеме современного устройства используется мощный генератор сигнала, собранный на интегральной микросхеме (ШИМ контроллер) и полевых транзисторах. Дискретные мегомметры, в зависимости от своей конструкции, могут работать от сетевого адаптера или независимого источника питания, например, аккумуляторной батареи. Результаты выводятся на жидкокристаллический дисплей. Работа построена на сравнении измеренного сигнала с эталонным и обработкой данных в специальном блоке — анализаторе. Прибор обладает небольшим весом и размерами, но для работы с ним необходима определенная квалификация.

Главным параметром, характеризующим работу измерителя, является погрешность выдаваемого результата. Кроме того, к его основным техническим параметрам относят: пределы сопротивления, величину генерируемого напряжения, температурный диапазон.

Методика испытания

Для того чтобы правильно измерить сопротивление изоляции, необходимо подготовить как предмет испытаний, так и сам прибор. Температура в помещении должна находиться в пределах 25±10 °C с относительной влажностью не более 80%. Перед началом работ следует отключить измеряемый объект от питающей сети. Убедиться в том, что на отключенной линии не выполняются работы и никто не прикасается к токоведущим частям. Все предохранители, лампы и тому подобные электрические приборы должны быть сняты.

Перед испытанием с отключенных токоведущих частей снимается остаточный заряд. Делается это путем их соединения с шиной заземления. Контактная перемычка убирается только после подключения измерителя. По окончании испытания остаточный заряд снова снимается кратковременным восстановлением заземления.

В стандартную комплектацию мегомметра входит три щупа. К ним подключается: защитное заземление, тестируемая линия, экран. Последний используется для исключения токов утечки.

Методику измерения можно представить следующим образом:

В соответствии с требованиями ПУЭ, предъявляемыми к линии, выбирается тестовое напряжение. Например, для домашней проводки устанавливается значение от 100 В до 500 В. При работе с цифровым прибором для этого необходимо нажать кнопку «Тест», а на аналоговом покрутить ручку до того момента, пока индикатор не сообщит о появлении нужной величины напряжения.
Линейный вывод тестера подключается к проверяемой жиле кабеля, а земляной — к остальным проводам, объединенным в жгут. То есть каждая жила проверяется относительно остальных проводов, электрически связанных между собой.
Каждая жила испытывается относительно земли, при этом остальные провода к заземлению не подключаются.
Если полученные данные оказываются неудовлетворительными, то измерения проводят отдельно для каждой жилы по отношению ко всем взятым проводникам в кабеле.
Все полученные значения записывают, а затем их сравнивают с нормами ПУЭ и ПТЭЭП.

Следует отметить, что если по каким-либо причинам в низковольтной сети перед испытанием отключить нагрузку не представляется возможным, то замер фазного и нулевого проводников проводится только относительно РЕ (земли). При этом рабочие нули следует отключить от нейтральной шины. Если же это не выполнить, то полученные данные для любого провода будут одинаковы и равны сопротивлению проводника с наихудшими параметрами.

Допустимые значения

Минимальное показание измеренных напряжений должно быть выше нормированных значений. Необходимая величина сопротивления закладывается заводом изготовителем кабельной или электротехнической продукции, согласно действующим техническим условиям.

Выпускаемая электротехническая продукция различается на несколько типов и бывает: общего применения, силовой, контрольной и распределительной. Между собой изделия разделяют не только по физическим характеристикам, но и конструктивным. Их разнообразие обусловлено средой окружения, в которой они используются. Например, кабель, предназначенный для прокладки в земле, усиливается металлической лентой и состоит из нескольких слоев изоляции.

Измеряется сопротивление изоляции в Омах. Но из-за больших величин с показателем всегда используется приставка мега. Указываемое число обычно рассчитано для определенной длины, чаще всего это километр. Если же длина меньше, то просто выполняется перерасчет.

Для кабелей, использующихся в связи и передающих низкочастотный сигнал, сопротивление изоляции, должно быть не менее 5 тыс. МОм/км. А вот для магистральных линий — выше 10 тыс. МОм/км. Но при этом всегда минимальное необходимое значение указывается в паспорте на изделие.

В общем же случае приняты следующие нормы сопротивления изоляции:

кабель, проложенный в помещении с нормальными условиями окружающей среды, — 0,50 МОм;
электроплиты, не предназначенные для переноса, — 1 МОм;
электрощитовые, содержащие распределительные части и магистральные провода, — 1 МОм;
изделия, на которые подается напряжение до 50 В, — 0,3 МОм;
электромоторы и другие приборы, работающие при напряжении 100−380 вольт, — 0,5 МОм;
устройства, подключаемые к электрической линии, предназначенной для передачи сигнала с амплитудой до 1 кВ, — 1 МОм.

Для кабелей, подключенных к силовым линиям, действует немного другая норма. Так, провода, используемые в электрической сети с напряжением более 1 кВ, должны иметь значение сопротивления не менее 10 МОм. Для остальных же, кроме контрольных, минимальный порог снижен вдвое. Для контрольных проводов норматив требует значение сопротивления не менее 1 МОм.

Контроль над изоляцией

Сопротивление изоляции относится к важному параметру электротехнической продукции. Именно от нахождения параметра в установленных нормах зависит безопасность работы. Поэтому важно периодически замерять величину, вовремя выявляя отклонения. Кроме того, для промышленных объектов предусмотрена обязательная периодичность проведения измерений.

В соответствии с установленными нормами и правилами, измерения изоляции должны осуществляться:

для передвижных или переносных установок не реже одного раза в полугодии;
для внешних приборов и кабелей наружной прокладки, а также в помещениях с повышенной опасностью — не менее одного раза в год;
для всех остальных случаев не реже одного раза в три года.

То есть в помещениях, например, таких как офис, магазин, школа, измерение на сопротивление должно выполняться не реже одного раза в 36 месяцев. После окончания испытаний в обязательном порядке составляется акт, в котором указываются измеренные данные. Если замеры неудовлетворительные, то электрический участок выводится в ремонт до момента его приведения к требуемым нормам.

Требования безопасности

Одно из основополагающих правил при исследовании изоляции заключается в том, что приступать к работе, не удостоверившись в отсутствии напряжения на измеряемом участке, нельзя. Прибор, используемый для испытаний, должен быть поверенным или хотя бы быть сертифицированным.

Использовать необходимо лишь только тот мегомметр, выдаваемое напряжение которого соответствует установленным нормам. Так, для сетей или оборудования с напряжением до 50 В, используется тестер, выдающий 100 В. Применение прибора с меньшим значением не даст правдивости информации о состоянии участка, а большего — может привести к повреждениям.

Измерение сопротивления мегомметром необходимо выполнять только на отключенных токоведущих частях, с обязательным снятием остаточного заряда. При этом заземление с токопроводящих частей снимается лишь после подключения тестера. Соединительные провода подсоединяются с помощью изолирующих штанг. При работе прикасаться к токоведущим частям, даже в диэлектрических перчатках, запрещено.

Мегаомметр. Виды и устройство. Работа и применение

Электрическое сопротивление можно измерять различными приборами. Наиболее популярным среди таких приборов стал мегаомметр. Судя по названию прибора, можно определить, что единицей его измерения являются мегаомы. Он в основном применяется для измерения большой величины сопротивления, электрических цепей, отключенных от питания, а также диэлектрической изоляции, используемой для кабелей, проводов, электродвигателей, трансформаторов и других электроустановок.

Чтобы использовать мегаомметр в работе, необходимо сначала изучить его принцип действия, устройство и технические параметры, так как существуют специфические особенности при использовании такого устройства.

Виды

Существует два основных вида мегаомметров, отличающихся видом источника питания и методом измерения.

Аналоговые

Такие приборы еще называют стрелочными. Они имеют индивидуальную динамо-машину, которая приводится в действие вращением рукоятки, а также градуированную шкалу со стрелочным индикатором. Измерение осуществляется на основе магнитоэлектрического принципа. Стрелка закреплена на одной оси с рамочной катушкой, расположенной в магнитном поле постоянного магнита.

При протекании тока по катушке происходит ее отклонение на определенный угол, зависящий от величины протекающего тока. Такое действие происходит согласно закону электромагнитной индукции. Стрелочный мегаомметр неприхотлив в работе, надежен, хотя и считается уже устаревшим устройством, обладает большой массой и значительными габаритными размерами.

Цифровые

В современных цифровых мегаомметрах встроен мощный генератор импульсов, действующий на полевых транзисторах. Такие приборы оснащены индивидуальным источником питания, в виде сетевого адаптера, который преобразует переменный ток в постоянный, либо аккумуляторной батареей. Измерение выполняется специальным усилителем путем сравнения падения напряжения в тестируемой цепи с эталонным сопротивлением.

Результаты измерений отображаются на цифровом экране. Имеется возможность сохранения результатов в памяти для будущего сравнения данных. Электронный мегаомметр обладает малым весом и небольшими габаритами, позволяет производить множество различных электрических измерений. Однако, для работы с таким прибором необходимо наличие высокой квалификации персонала.

Принцип действия и устройство

Работа мегаомметра заключается в использовании закона Ома, который описывается формулой: I = U / R, где I – это сила тока, U – напряжение, а R – сопротивление. В устройство этого прибора входит источник калиброванного напряжения, амперметр и клеммы, к которым подключают специальные измерительные щупы.

В старых аналоговых приборах имеются обычные ручные генераторы с рукояткой для привода их в действие, а в новых моделях используются внешние или внутренние источники питания в виде аккумулятора или блока питания. Величина мощности на выходе генератора и напряжение могут меняться в широком диапазоне, либо быть постоянными, в зависимости от исполнения прибора. В комплекте мегаомметра имеются измерительные щупы, которые состоят из проводов с наконечниками: на одном конце щупа наконечник для вставления в гнездо прибора, а на другом – «крокодил» для надежности контакта.

Перед измерением щупы вставляются в гнезда на приборе, затем подключаются «крокодилами» к измеряемому объекту. При выполнении измерения генератор вырабатывает высокое напряжение путем вращения рукоятки. Напряжение поступает на измеряемый объект, а итоги измерений выдаются на экран цифрового прибора или на шкалу стрелочного мегаомметра.

Как правильно применять мегаомметр

Во время работы прибор выдает высокое напряжение, опасное для человека – от 500 до 2500 вольт. Поэтому к пользованию прибором необходимо подходить с особой осторожностью. В промышленном производстве к работе с ним допускаются лица с наличием группы электробезопасности не менее третьей.

Перед проведением замеров, проверяемые цепи следует обесточить. Если замеры планируется производить в квартире, то следует отключить автоматы в распределительном щите, затем выключить в квартире все подключенные устройства.

Если проверяются группы розеток, то следует вынуть из них все вставленные вилки устройств. При проверке цепей освещения, необходимо выкрутить лампочки, так как они не рассчитаны на подобное высокое напряжение, и могут сгореть. При тестировании изоляции электродвигателей, их также следует отключить от сети.

Далее, проверяемые цепи следует заземлить. Для этого к шине заземления присоединяется многожильный провод в изоляции сечением более 1,5 мм², что является переносным заземлением.

Требования безопасности

Даже если использовать мегаомметр в бытовых условиях, перед работой следует изучить требования по безопасным приемам работ.

Существует несколько основных правил:

Щупы следует держать только за изолированные ручки, ограниченные упорами.
Перед тем, как подключить щупы к измеряемой цепи, следует убедиться в том, что на приборе отключена подача напряжения, и что вблизи измеряемой линии нет людей, которые могли бы случайно попасть под напряжение.
Следующим шагом является снятие остаточного напряжения, путем касания переносного заземления к измеряемой цепи. Заземление отключается только после установки щупов.
После каждого замера необходимо со щупов снимать остаточное напряжение, соединяя щупы между собой.
После замера к тестируемому проводнику следует подключить заземление для снятия остаточного заряда.
Все работы необходимо производить в резиновых перчатках.

Эти несложные правила необходимо выполнять, так как от этого зависит безопасность людей.

Правила подключения щупов

На корпусе прибора имеется три гнезда. Они обозначены символами «Э», «Л» и «З», что означает соответственно – экран, линия и земля. В комплекте мегаомметра находится три щупа. На одном из них на одной стороне подключены два наконечника. Этот щуп применяется, когда нужно исключить ток утечки, и подключается к экранированной оболочке кабеля, если она имеется. Остальные щупы вставляются в гнезда, соответствующие маркировке щупов с такими же буквами.

На всех щупах имеются упоры. При измерениях следует браться за щупы до упоров чтобы случайно не коснуться пальцами за токоведущие части.

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «

З», а второй – в клемму «Л». Вторые стороны щупов следует подключать «крокодилами»:

К проверяемым проводам, при необходимости теста на пробой между жилами.
К заземлению и токоведущей жиле, если нужно протестировать «пробой на землю».

Обычно делается проверка на пробой изоляции, и величину ее сопротивления, а проверка экранированной оболочки выполняется редко, так как кабели с экраном в квартирах почти не применяются. При пользовании прибором основным правилом является снятие остаточного заряда, а также соблюдение аккуратности, так как есть опасность попасть под высокое напряжение.

Порядок проведения измерений

Перед началом измерения (с помощью индикатора) следует убедиться, что на измеряемой линии нет напряжения.
Подключить заземление.
Установить величину напряжения, с помощью которого будет производиться измерение. Оно должно выбираться из таблицы, в зависимости от вида измеряемого элемента. Переключение напряжения осуществляется кнопкой или ручкой на панели. Существуют также приборы, которые работают с фиксированным одним напряжением, и не требуют установки напряжения.

Подключить щупы, соблюдая правила безопасности, рассмотренные ранее.
Снять заземление с тестируемого объекта.
Запустить в работу мегаомметр. Если он электронный, то следует нажать кнопку запуска, которая может называться «тест». Если мегаомметр аналогового вида со стрелочным индикатором, то нужно вращать ручку динамо-машины некоторое время, пока на корпусе прибора не загорится индикатор, свидетельствующий о создании необходимого напряжения. Цифровой мегаомметр в некоторый момент показания на дисплее стабилизируются. Цифры будут означать величину сопротивления. Если оно выше допустимой нормы, которая указана в приведенной таблице, то все в порядке, если ниже нормы, то следует выявлять повреждение изоляции объекта.
После фиксации показаний, вращение рукоятки динамо-машины следует прекратить, либо нажать на цифровом приборе кнопку завершения работы.
Отключить щупы.
Нейтрализовать остаточное напряжение.

Как проверить изоляцию кабеля

Наиболее частой проверкой является измерение сопротивления изоляции проводов или кабеля. Если у вас имеется навык работы с мегаомметром, то проверить одножильный кабель можно очень быстро, в отличие от многожильного кабеля. Чем больше число жил, тем дольше будет производиться проверка, так как нужно проверять каждую жилу отдельно.

Контрольное напряжение следует выбирать в зависимости от напряжения эксплуатации кабеля. Если он работает под напряжением 380 или 220 вольт, то тестовое напряжение выставляется величиной 1000 вольт.

При тестировании изоляции 1-жильного кабеля, один щуп подсоединяем к жиле, а другой на экранирующую оболочку, и подаем напряжение. Если экрана нет, то второй щуп нужно подсоединить к «земле», и подаем напряжение. Если результат замеров не менее 500 кОм, то изоляция исправна, если сопротивление меньше, то такой проводник использовать нельзя, так как изоляция имеет повреждение.

При проверке кабеля с несколькими жилами, тестирование осуществляется отдельно для каждой жилы. В это время остальные жилы соединяются в один жгут. Если необходима проверка пробоя на «землю», то в этот жгут добавляется провод заземления. Если имеется броня или экранирующая оболочка, то они также присоединяются к этому жгуту. В этом общем жгуте важно обеспечить качество контакта проводников.

Аналогично выполняется измерение изоляции розеток. Перед проверкой из них отключают все устройства, а также питание в распределительном щите. Один щуп подключают на заземление, а другой на одну фазу. Контрольное напряжение на приборе выставляем на 1000 вольт, и производим проверку. Если сопротивление более 500 кОм, то изоляция исправна. Также проверяем все остальные жилы.

Проверка изоляции электродвигателя

Перед измерением двигатель необходимо обесточить.
Открыть крышку двигателя с выводами обмоток.
Установить напряжение для теста 500 вольт для двигателей, эксплуатирующихся под напряжением до 1000 вольт.
Один щуп подключить на корпус мотора, другой по очереди ко всем выводам. Также проверяется исправность соединения обмоток друг с другом, подключая щупы парами к разным обмоткам.

Методика измерения и испытания сопротивления изоляции кабелей, обмоток электродвигателей, аппаратов, вторичных цепей и электропроводок, и электрооборудования напряжением до 1кВ — Методики испытаний / Документы — Электротехническая лаборатория, г.

Ханты-Мансийск

1. Цель проведения измерения.

Измерения проводятся с целью проверки соответствия сопротивления изоляции установленным нормам.

2. Меры безопасности.

2.1 Технические мероприятия.

До начала и в процессе измерений необходимо выполнять технические мероприятия согласно “Правилам техники безопасности” (ПТБ). При работе с мегомметром необходимо руководствоваться пунктами Б 3.7.17-Б 3.7.22 ПТБ.

2.2 Организационные мероприятия.

Измерения мегаомметром разрешается выполнять в установках напряжением выше 1000В двум лицам, одно которых должно иметь группу по электробезопасности не ниже IV. Работы выполняются по наряду. В установках напряжением до 1000В измерения выполняют два лица, одно из которых должно иметь группу не ниже III. Работы выполняются, в порядке текущей эксплуатации с последующей записью в оперативный журнал.

3. Нормируемые величины.

Периодичность испытаний и минимальная допустимая величина сопротивления изоляции должны соответствовать указанным в нормах испытаний электрооборудования и аппаратов “Правил технической эксплуатации электроустановок потребителей”. Как правило, сопротивление изоляции систем БССН и ФССН измеренное мегаомметром на 250 В должно быть не менее 0,25 Мом, силовых цепей до 500 В (кроме систем БССН и ФССН) измеренное мегаомметром на 500 В должно быть не менее 0,5 МОм, а вторичных цепей — не менее 1МОм. Сопротивление изоляции силовых цепей выше 500 В измеренное мегаомметром на 1000 В должно быть не менее 1.0 МОм, (ГОСТ Р50571.16-99). Сопротивление изоляции электропроводок, в том числе и осветительных сетей измеренное мегаомметром на 1000 В должно быть не менее 0.5 МОм, (ПТЭЭП п. 28.1)

4.
Применяемые приборы.

Для измерения сопротивления изоляции применяются мегаомметры типов: MI 3102H (на напряжение 100 В, 250 В, 500 В 1000 В и 2500 В) и, Е6-24 (на напряжение 500 В 1000 В и 2500 В). Эти приборы имеют собственный источник питания — генератор постоянного тока и позволяют производить непосредственный отсчет показаний в мегаомах и гигаомах.

5. Измерение сопротивления изоляции электрооборудования.

5.1. Измерение сопротивления изоляции силовых кабелей и электропроводок

При измерении сопротивления изоляции необходимо учитывать следующее:

— измерение сопротивления изоляции кабелей (за исключением кабелей бронированных) сечением до 16 мм2 производится мегаомметром на 1000 В, а выше 16 мм2 и бронированных — мегаометром на 2500 В; измерение сопротивления изоляции проводов всех сечений производится мегаометром на 1000 В.

При этом необходимо производить следующие замеры:

— на 2 — и 3-проводных линиях — три замера: L-N, N-РЕ, L-РЕ;

— на 4-проводных линиях — 4 замера: L1-L2L3РЕN, L2 — LЗL1РЕN, LЗ-L1L2РЕN, РЕN-L1L2L3, или 6 замеров: L1-L2, L2-L3,
L1-L3, L1-РЕN, L2-РЕN, LЗ-РЕN— на 5-проводных линиях — 5 замеров: L1—L2L3 NРЕ, L2-L1L3NРЕ, LЗ-L1L2РЕ, N-L1L2L3РЕ, РЕ-NL1L2L3, или

10 замеров: L1-L2, L2-L3, L1-L3, L1-N, L2-N, L3-N, L1-РЕ, L2-РЕ, LЗ-РЕ, N-РЕ.

Допускается не проводить измерения сопротивления изоляции в осветительных сетях, находящихся в эксплуатации, если это требует значительных работ по демонтажу схемы, в этом случае, не реже 1 раза в год, требуется выполнять визуальный контроль совместно с проверкой надежности срабатывания средств защиты от сверхтоков (определение токов однофазных замыканий в соответствии с п. 1.7.79 ПУЭ).

Если электропроводки, находящиеся в эксплуатации, имеют сопротивление изоляции менее 0,5 МОм, то заключение об их пригодности делается после испытания их переменным током промышленной частоты напряжением 1 кВ в соответствии с приведенными в данном издании рекомендациями.

5.2. Измерение сопротивления изоляции силового элекрооборудования

Значение сопротивления изоляции электрических машин и аппаратов в большой степени зависит от температуры. Замеры следует производить при температуре изоляции не ниже +5°С кроме случаев, оговоренных специальными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния влаги не отражают истинной характеристики изоляции. При существенных различиях между результатами измерений на месте монтажа и данными завода-изготовителя, обусловленных разностью температур, при которых проводились измерения, следует откорректировать эти результаты по указаниям изготовителя.

Степень увлажненности изоляции характеризуется коэффициентом абсорбции, равным отношению измеренного сопротивления изоляции через 60 секунд после приложения напряжение мегаомметра (R60) к измереннму сопротивлению изоляции через 15 секунд (R15),

Кабс = R60/R15

При измерении сопротивления изоляции силовых трансформаторов используются мегаомметры с выходным напряжением 2500 В.

Измерения проводятся между каждой обмоткой и корпусом и между обмотками трансформатора.

При этом R60, должно быть приведено к результатам заводских испытаний в зависимости от разности температур, при которых проводились испытания.

Значение коэффициента абсорбции должно отличаться (в сторону уменьшения) от заводских данных не более, чем на 20%, а его величина должна быть не ниже 1,3 при температуре 10—30°С. При невыполнении этих условий трансформатор подлежит сушке.

Минимально допустимое сопротивление изоляции для установок, находящихся в эксплуатации, приведены в приложении 3 ПТЭЭП, таблица 9 а для установок, вводимых в эксплуатацию, — в гл. 1.8. ПУЭ, таблица 8. Сопротивление изоляции ручных электрических машин измеряется относительно корпуса и наружных металлических частей при включенном выключателе.

Корпус электроинструмента и соединенные с ним детали, выполненные из диэлектрического материала, на время испытания должны быть обернуты металлической фольгой, соединенной с контуром заземления.

Если сопротивление изоляции при этом будет не менее 10 МОм, то испытание изоляции повышенным напряжением может быть заменено измерением ее сопротивления мегаомметром с выходным напряжением 2500 В в течение 1 минуты.

У переносных трансформаторов измеряется сопротивление изоляции между всеми обмотками, а также между обмотками и корпусом. При измерениях сопротивления изоляции первичной обмотки, вторичная должна быть замкнута и соединена с корпусом.

Сопротивление изоляции автоматических выключателей и УЗО производятся:

1. Между каждым выводом полюса и соединенными между собой противоположными выводами полюсов при разомкнутом состоянии выключателя или УЗО.

2. Между каждым разноименным полюсом и соединенными между собой оставшимися полюсами при замкнутом состоянии выключателя или УЗО.

3. Между всеми соединенными между собой полюсами и корпусом, обернутым металлической фольгой.

При этом для автоматических выключателей бытового и аналогичного назначения (ГОСТ Р50345-99) и УЗО при измерениях по п.п. 1, 2 сопротивление изоляции должно быть не менее 2 Мом, по п. 3 — не менее 5 Мом.

Для остальных автоматических выключателей (ГОСТ Р50030.2-99) во всех случаях сопротивление изоляции должно быть не менее 0,5 МОм.

6. Измерение сопротивления изоляции прибором Е6-24

6.1.
Внешний вид прибора показан на рисунке 1

Рисунок 1

1, 2, 3 — гнезда для подключения кабелей

4 — индикатор

5 — индикатор единиц измерения (сверху вниз соответственно:

— напряжение, В

— сопротивление Гом

— сопротивление Мом

6 — индикатор испытательных напряжений (слева направо соответственно: 500В, 1000В, 2500В)

7 — индикатор заряда батареи

8 — переключатель вкл и выкл состояния прибора

9 — кнопка установки испытательного напряжения

10 — кнопка вывода результатов из памяти

11 — кнопка измерения сопротивления

6. 2.
Перед началом измерений необходимо убедится, что на испытываемом объекте нет напряжения, тщательно очистить изоляцию вблизи точки замера от пыли и грязи и на 2-3 мин. Заземлить объект для снятия с него возможных остаточных зарядов. После окончания измерений испытываемый объект необходимо разрядить кратковременным заземлением.

Для присоединения мегаомметра к испытываемому аппарату или линии следует применять раздельные провода с большим сопротивлением изоляции (обычно не меньше 100 МОм).

Перед пользованием мегаомметр следует подвергнуть контрольной проверке, которая заключается в проверке показания по шкале при разомкнутых и короткозамкнутых проводах. В первом случае стрелка должна находиться у отметки шкалы “бесконечность”, во втором — у нуля.

Для того, чтобы на показания мегаомметра не оказывали влияния токи утечки по поверхности изоляции, особенно при проведении измерении в сырую погоду, мегомметр подключают к измеряемому объекту с использованием зажима Э (экран) мегаомметра. При таком подключении токи утечки по поверхности изоляции отводятся в землю, минуя обмотку прибора.

Значение сопротивления изоляции в большей степени зависит от температуры. Сопротивление изоляции следует измерять при температуре изоляции не ниже +5°С кроме случаев, оговоренных специальными инструкциями. При более низких температурах результаты измерения из-за нестабильного состояния влаги не отражают истинной характеристики изоляции.

При измерении сопротивления изоляции относительно земли с помощью мегаомметра зажим “+” рекомендуется подключать к токоведущей части испытываемой установки, а зажим “-” (земля) к ее корпусу. При измерении сопротивления изоляции электрических цепей, не

соединенных с землей, подключение зажимов мегаомметра может быть любым.

Использование зажима “Э” (экран) значительно повышает точность измерения при больших сопротивлениях изоляции, исключает влияние поверхностных токов утечки и тем самым не искажает результаты измерения.

Для присоединения мегаомметра к испытываемому объекту необходимо иметь гибкие провода с изолированными рукоятками и ограничительными кольцами на концах. Длина проводов должна быть как можно меньшей.

Перед началом измерения необходимо измерить сопротивление изоляции соединительных проводов. Значение этого сопротивления должно быть не менее верхнего предела измерения мегаомметра.

За сопротивление изоляции принимают 60-секундное значение сопротивления R-60, зафиксированное на индикатору мегаомметра через 60 с, которое отсчитывается автоматически.

Перед началом измерений необходимо убедиться: в отсутствии напряжения на испытуемом объекте, в чистоте проверяемой аппаратуры, проводов, кабельных воронок и т.д., а также в том, что все детали с пониженной изоляцией или пониженным испытательным напряжением отключены и закорочены. При наличие на объекте переменного напряжения мегаомметр определит его автоматически. При отсутствии напряжения можно начинать проводить измерения.

6.3. Переключение значения испытательного напряжения 500 В, 1000 В и 2500 В производится кратковременным нажатием кнопки «UR».

6.4. Для проведения измерения необходимо нажать и удерживать кнопку «RX». После отпускания кнопки процесс измерения прекратится. Двойное нажатие кнопки «RX» приводит к её захвату, и процесс измерения будет происходить в течение заданного интервала времени без её удержания (от 1 до 10 минут), выставить который можно кнопками UR и МRх/К после включения мегаомметра при нажатой кнопке «RX». При необходимости досрочного отключения процесса измерения следует повторно нажать кнопку «RX».

6.5. Загорание на индикаторе символа «П» (переполнение) указывает что сопротивление объекта измерения превышает предел показания прибора 99,9 Гом. Так же индикация «П» может появляться при переходных процессах, поэтому в таком случае следует продолжать измерение в течении ещё 10 секунд.

6.6. Отстыковку кабелей от объекта следует проводить не ранее 10 секунд после окончания подачи испытательного напряжения.

7.1. Порядок проведения измерения сопротивления изоляции

Шаг 1 Посредством поворотного переключателя выберите функцию Изоляция.

С помощью кнопок и осуществляется выбор между функциями «R ISO» и «ДИАГНОСТИКА». Выберите опцию «R ISO». Подключите измерительный кабель к прибору EurotestХЕ 2,5 кВ.

Шаг 2 Установите значения следующих параметров и пределов измерения:

Номинальное измерительное напряжение,

Минимальное предельно допустимое значение сопротивления.

Шаг 3 Подключите измерительный кабель к испытываемому объекту. Для проведения измерения сопротивления изоляции следуйте схеме подключения, показанной на рисунке 2. При необходимости обратитесь к меню помощи. Для измерений сопротивления изоляции при напряжении UN= 2,5 кВ должны использоваться специальные измерительные провода, так как испытательный сигнал подается на другие измерительные клеммы, чем при измерениях при UN≤ 1 кВ! Стандартный трехпроводный измерительный кабель, кабель с евро — вилкой и щупы «commander» могут использоваться только при измерениях сопротивления при напряжении UN≤ 1 кВ!

Рисунок.2: Подключение 3-проводного измерительного кабеля и щупа с

наконечником (UN ≤1 кВ)

Для измерений сопротивления изоляции при напряжении UN= 2,5 кВ должен использоваться двухпроводный 2,5 кВ-й измерительный кабель. Подключение в соответствие со схемой подключения, показанной на рисунке 3

Рисунок 3: Подключение двухпроводного 2,5 кВ-го измерительного кабеля (UN =2,5 кВ)

Шаг 4 Перед началом измерений проверьте отображаемые предупреждения и оперативное напряжение / выходной монитор. Если измерение разрешено, нажмите и удерживайте кнопку ТEST, пока результат не стабилизируется. Во время измерений на дисплее отображается фактическое значение сопротивления. После того, как кнопка TEST отпущена, отображается последнее измеренное значение, сопровождающееся оценкой результата в виде «соответствует / не соответствует» (если применяется).

Отображаемые результаты:

R… … … … Сопротивление изоляции,

Um… … … Измерительное напряжение.

Сохраните результаты измерений для дальнейшего документирования.

7.2. Классификация результатов измерения сопротивления изоляции при сохранении

При сохранении, после нажатия кнопки Память, доступны десять подфункций сопротивления изоляции:

ISO L1/PE,

ISO L2/PE,

ISO L3/PE,

ISO L1/N,

ISO L2/N,

ISO L3/N,

ISO N/PE,

ISO L1/L2,

ISO L1/L3,

ISO L2/L3.

Процедура измерения сопротивления изоляции протекает одинаково, в независимости от того, какая подфункция выбрана. Однако важно выбирать соответствующую подфункцию, чтобы в дальнейшем правильно классифицировать результаты измерений для их корректного занесения в протоколы измерений.

8. Оформление результатов измерений.

Результаты измерения сопротивления изоляции проводов, кабелей, обмоток машин и аппаратов записываются в протокол, заключительная часть которого характеризует качество изоляции. Оформленный протокол прилагается к отчету по наладке электрооборудования.

РАЗРАБОТАЛ:

Начальник электролаборатории

Какие стандарты и единицы измерения значений сопротивления изоляции для чиповых многослойных керамических конденсаторов?

Сопротивление изоляции многослойного керамического конденсатора представляет собой соотношение между приложенным напряжением и током утечки через заданное время (например, 60 секунд) при приложении постоянного напряжения без пульсаций между выводами конденсатора. Хотя теоретическое значение сопротивления изоляции конденсатора бесконечно, поскольку между изолированными электродами реального конденсатора протекает меньший ток, фактическое значение сопротивления конечно.Это значение сопротивления называется «сопротивлением изоляции» и обозначается такими единицами измерения, как мегом [МОм] и ом-фарад [ОмФ].

Поведение значения сопротивления изоляции

Сразу после того, как на конденсатор подается постоянное напряжение, протекает импульсный ток, который также называется током заряда, как показано на рисунке 1. По мере постепенного заряда конденсатора ток уменьшается экспоненциально.

Ток I (t), протекающий по прошествии времени t, подразделяется на три типа, как показано в уравнении (1) ниже, а именно: зарядный ток Ic (t),

ток поглощения Ia (t) и ток утечки Ir.I (t) = Ic (t) + Ia (t) + Ir уравнение (1)

Ток заряда указывает на ток, протекающий через идеальный конденсатор. Ток поглощения протекает с задержкой по сравнению с током заряда, сопровождаясь диэлектрическими потерями на низкой частоте и обратной поляризацией для конденсаторов типа с высокой диэлектрической проницаемостью (сегнетоэлектрик) и барьером Шоттки, который возникает на границе раздела между керамикой и металлическими электродами.

Ток утечки — это постоянный ток, протекающий через определенный период времени, когда влияние тока поглощения уменьшается.

Следовательно, величина протекающего тока меняется в зависимости от времени, в течение которого на конденсатор подается напряжение. Это означает, что значение сопротивления изоляции конденсатора не может быть определено, если не указано время измерения после приложения напряжения.

Значение сопротивления изоляции

Значение сопротивления изоляции выражается в единицах мегом [МОм] или ом-фарад [ΩF]. Его указанное значение варьируется в зависимости от значения емкости.Значение указывается как произведение номинальной емкости и сопротивления изоляции (продукт CR), например, более 10 000 МОм для 0,047 мкФ и ниже и более 500 Ом для более 0,047 мкФ.

Гарантированное значение сопротивления изоляции [пример]

Спецификация	Параметры (1)	Параметры (2)
Значение спецификации	Емкость C 0.047 мкФ: более 10000 МОм C ＞ 0,047 мкФ: более 500 Ом	50ΩF или более
Условия испытаний	Измеренное напряжение: номинальное напряжение Время зарядки: две минуты Измеренная температура: нормальная температура Ток заряда / разряда: не более 50 мА	Измеренное напряжение: номинальное напряжение Время зарядки: 1 минута Измеренная температура: нормальная температура Ток заряда / разряда: не более 50 мА

Пример уравнения В случае 1 мкФ	Спецификация (1) Сопротивление изоляции «= 500 ОмФ / 1 * 10 ^-6 F » «= 500 Ом / 1 * 10 ^-6 » «= 500 Ом * 10 ⁶ » » = 500 МОм или больше «	Спецификация (2) Сопротивление изоляции «= 50 ОмФ / 1 * 10 ^-6 F » «= 50 Ом / 1 * 10 ^-6 » «= 50 Ом * 10 ⁶ » » = 50 МОм или больше «

Представитель Емкость	Спецификация (1) Сопротивление изоляции	Спецификация (2) Сопротивление изоляции
1 мкФ	500 МОм или более	50 МОм или более
2. 2 мкФ	227 МОм или более	22,7 МОм или более
4,7 мкФ	106 МОм или более	10,6 МОм или более
10 мкФ	50 МОм или более	5 МОм или более
22 мкФ	–	2,27 МОм или более
47 мкФ	–	1.06 МОм или более
100 мкФ	–	0,5 МОм или более

Как показано выше, чем выше значение емкости, тем меньше становится сопротивление изоляции. Причина объясняется ниже. Сопротивление изоляции можно вычислить с помощью закона Ома по приложенному напряжению, учитывая многослойный керамический конденсатор в качестве проводника, а также электрический ток.

Значение сопротивления R может быть выражено уравнением (2) с длиной проводника как L, площадью поперечного сечения как S и удельным сопротивлением как ρ.
R = ρ • Уравнение L / S (2)

Аналогичным образом, емкость C может быть представлена уравнением (3), выразив расстояние между электродами для многослойного керамического конденсатора (толщина диэлектрика) как L, площадь внутреннего электрода как S и диэлектрическую постоянную как ε.

C ∝ ε • Уравнение S / L (3)

Уравнение (4) может быть получено из уравнения (2) и уравнения (3), указывающего, что R и C обратно пропорциональны.

R ∝ ρ • ε / C уравнение (4)

Более высокое сопротивление изоляции указывает на то, что ток утечки при постоянном напряжении ниже.Как правило, схемы должны иметь более высокие характеристики, когда значение сопротивления изоляции выше.

Справочная информация FAQ

> Каковы типичные значения сопротивления изоляции для многослойных керамических конденсаторов микросхемы? Сопротивление изоляции конденсаторов

(конденсатор ir)

ТИП ДИЭЛЕКТРИКА

Каждая диэлектрическая среда имеет собственную характеристику сопротивления изоляции, которая в значительной степени зависит от химического и молекулярного структурного состава материала.

ТЕМПЕРАТУРА

Сопротивление изоляции всех диэлектриков будет снижаться с повышением температуры. Это повышение температуры вызывает увеличение орбитальной скорости электронов, что, в свою очередь, приводит к более высокому потоку электронов через диэлектрик.

НОМИНАЛЬНАЯ ЕМКОСТЬ

Поскольку фактически номинальная емкость отражает общую площадь (квадратные дюймы) диэлектрика в конденсаторе, ее можно (в пределах проектных ограничений) использовать как прямую меру сопротивления изоляции.Как правило, если мы удваиваем площадь диэлектрика, мы также удваиваем количество путей, по которым электроны проходят через диэлектрик, и в конечном итоге удваиваем ток утечки (половина сопротивления изоляции).

Теперь, однако, это обратное соотношение между емкостью и сопротивлением изоляции для любого данного диэлектрика предоставляет производителю конденсаторов удобный инструмент для обозначения одного значения сопротивления изоляции в качестве гарантии покрытия всех значений емкости для этой линии.Это делается путем умножения сопротивления изоляции (Ом) на емкость (фарады), чтобы получить постоянное значение (Ом x фарады) или, что более часто, (мегом x микрофарады).

Такое использование предельного значения стало необходимым для удобства, когда в качестве диэлектриков конденсаторов появились пластиковые пленки. Эти пластиковые пленки обладают таким высоким внутренним сопротивлением изоляции, что для очень малых значений номинальной емкости потребуются инструменты, которые могут измерять в области в миллионы мегомов.Поскольку нынешнее стандартное измерительное оборудование не может обеспечить разумную точность выше примерно 500 000 МОм, используется это ограничение.

Примечание. Это «мегом на микрофарад», а не «мегом на микрофарад».

ВРЕМЯ ЭЛЕКТРИФИКАЦИИ

Если бы мы обозначили в этом обсуждении сопротивления изоляции какой-либо единственный фактор, которым больше всего пренебрегают и который подвержен наибольшей вероятности ошибки, то «время электрификации», безусловно, не принималось бы во внимание. Здесь следует признать тот факт, что все диэлектрики обладают некоторой степенью химической полярности и, следовательно, подвержены «межфазной поляризации». Высокополярный диэлектрик (такой как майлар) имел бы высокую степень «межфазной поляризации», которая, как мы ее измеряем, проявляла бы себя как довольно высокое значение «диэлектрического поглощения». С другой стороны, неполярный диэлектрик (такой как полистирол) покажет свою низкую степень «межфазной поляризации» как низкое значение диэлектрического поглощения.

Время, необходимое для достижения этого устойчивого состояния, зависит не только от диэлектрика, но и от многих других факторов. Тем не менее, все блоки допускают общую схему, показанную на рисунке 3. Исключительно в целях иллюстрации кривые аппроксимируют типичные кривые для непропитанных майларовых диэлектрических конденсаторов. Показано влияние температуры как на само значение сопротивления изоляции, так и на время достижения устойчивого состояния. Разница значений сопротивления изоляции между «идентичными» блоками из одной партии также изображена пунктирными линиями на кривой + 25 ° C (только).

«Время электрификации» всегда следует указывать при указании значения сопротивления изоляции, будь то спецификация пользователя или каталог производителя. Время электрификации две минуты является наиболее распространенным и обычным явлением. На рисунке 4 показан сравнительный анализ типичных кривых зависимости сопротивления изоляции от температуры для различных диэлектриков (время электризации две минуты). При анализе рисунка 4 следует иметь в виду, что кривые представляют собой только средние значения, и вполне возможно получить отдельную емкость, которая будет отличаться от среднего значения на 1 Ом или 20 к 1.

Влияние значения сопротивления изоляции, как по величине, так и по тому, как оно изменяется в зависимости от времени и температуры, весьма критично в схемах, где утечка тока через конденсатор может вызвать неисправность или возникновение нежелательных результатов. Яркие примеры применения этого типа могут иметь место в большинстве схем связи или развязки, а также в некоторых ситуациях блокировки, синхронизации или захвата сигнала.

Рисунок 3Рисунок 4

Измерение сопротивления изоляции (IR)

Дефекты изоляции

Измерение сопротивления изоляции — это обычная стандартная проверка, проводимая для всех типов электрических проводов и кабелей.Как производственное испытание, это испытание часто используется как приемочное испытание заказчиком, с минимальным сопротивлением изоляции на единицу длины, часто указываемым заказчиком.

Измерители сопротивления изоляции Megger MIT1020 10 кВ разработаны специально для помощи пользователю при тестировании и обслуживании высоковольтного оборудования. Тест HIPOT, а скорее дает информацию о качестве сыпучего материала, используемого в качестве изоляции.

Даже если это не требуется конечному потребителю, многие производители проводов и кабелей используют испытание сопротивления изоляции для отслеживания процессов производства изоляции и выявления возникающих проблем до того, как переменные процесса выйдут за допустимые пределы.

Выбор ИК-тестеров (Megger):

Доступны тестеры изоляции с испытательным напряжением 500, 1000, 2500 и 5000 В. Рекомендуемые характеристики тестеров изоляции приведены ниже:

Уровень напряжения	ИК-тестер
650 В	500 В постоянного тока
1.1 кВ	1 кВ постоянного тока
3,3 кВ	2,5 кВ постоянного тока
66 кВ и выше	5 кВ постоянного тока

Испытательное напряжение для измерения мегомметров:

составляет:
Испытательное напряжение (перем. ток) = (2X напряжение, указанное на паспортной табличке) +1000.

Когда используется напряжение постоянного тока (чаще всего используется во всех мегомметрах)
Испытательное напряжение (постоянный ток) = (2X напряжение на паспортной табличке).

240 В

Характеристики оборудования / кабеля	Испытательное напряжение постоянного тока
24 В до 50 В	50 В до 100 В
50 В до 100 В	100 В до 250 В 2
250 В до 500 В
440 В до 550 В	500 В до 1000 В
2400 В	1000 В до 2500 В
4100 В	1000 В до 5000 В

Диапазон измерений Megger

Испытательное напряжение	Диапазон измерений
250 В пост. Тока	от 0 МОм до 250 ГОм
500 В пост. Тока	от 0 МОм до 500 ГОм
1 кВ пост.	2.5 кВ пост. Тока	от 0 МОм до 2,5 ТОм
5 кВ пост. Тока	от 0 МОм до 5 ТОм

Меры предосторожности при выполнении мегомгера

Перед мегомгером:

Убедитесь, что все соединения в испытательной цепи надежны. Перед использованием проверьте мегомметр, дает ли он значение INFINITY , когда он не подключен, и НУЛЬ, когда два терминала соединены вместе и ручка повернута.

Во время измерения в режиме мегомметра:

При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае тест покажет неисправную изоляцию, хотя на самом деле это не так.

Убедитесь, что заземление, используемое при тестировании заземления и разомкнутых цепей, хорошее, иначе тест даст неверную информацию. Запасные жилы не следует перерабатывать, когда другие рабочие жилы того же кабеля подключены к соответствующим цепям.

После завершения измерения кабеля:

Убедитесь, что все проводники подключены правильно.
Проверьте функции точек, треков и сигналов, подключенных через кабель, на предмет их правильного отклика.
В случае сигналов аспект необходимо уточнять лично.
В случае точек проверьте позиции на месте. Убедитесь, что полярность проводов, проходящих через кабель, случайно не заземлена.

Требования безопасности для Meggering:

Все тестируемое оборудование ДОЛЖНО быть отключено и изолировано.
Оборудование должно быть разряжено (шунтировано или закорочено) по крайней мере до тех пор, пока подавалось испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
Никогда не используйте Megger во взрывоопасной атмосфере.
Убедитесь, что все переключатели заблокированы, а концы кабеля промаркированы должным образом в целях безопасности.
Концы кабеля, подлежащие изоляции, должны быть отключены от источника питания и защищены от контакта с источником питания, земли или случайного контакта.
Установка защитных ограждений с предупреждающими знаками и открытый канал связи между испытательным персоналом.
Не выполняйте мегомметр при влажности более 70%.
Хорошая изоляция: показания мегомметра сначала увеличиваются, а затем остаются постоянными.
Плохая изоляция: показания мегомметра сначала увеличиваются, а затем уменьшаются.
Ожидаемое значение IR попадает на Темп. От 20 до 30 градусов по Цельсию.
Если указанная выше температура снизится на 10 градусов по Цельсию, значения ИК-излучения увеличатся в два раза.
При увеличении вышеуказанной температуры на 70 градусов по Цельсию значения ИК-излучения уменьшаются в 700 раз.

Как использовать Megger

Meggers оснащен тремя соединительными клеммами линии (L), клеммами заземления (E) и защитными клеммами (G).

Соединения мегомметра

Сопротивление измеряется между клеммами линии и заземления, где ток будет проходить через катушку 1. Клемма «Guard» предназначена для особых ситуаций тестирования, когда одно сопротивление должно быть изолировано от другого. Давайте проверим одну ситуацию, когда необходимо проверить сопротивление изоляции в двухпроводном кабеле.

Чтобы измерить сопротивление изоляции между проводником и внешней стороной кабеля, нам необходимо подключить «линейный» вывод мегомметра к одному из проводов и подключить заземляющий провод мегомметра к проводу, намотанному на оболочку. кабеля.

Конфигурация мегомметра

В этой конфигурации мегомметр должен считывать сопротивление между одним проводником и внешней оболочкой.

Мы хотим измерить сопротивление между проводником-2 и оболочкой, но на самом деле мегомметром измеряют сопротивление параллельно с последовательной комбинацией сопротивления проводник-проводник ( R _c1-c2 ) и первого проводника к оболочке ( R _c1-s ).

Если нас не волнует этот факт, мы можем продолжить тест в соответствии с настройками.Если мы хотим измерить только сопротивление между вторым проводником и оболочкой ( R _c2-s ), тогда нам нужно использовать клемму мегомметра « Guard ».

Megger — Подключение клеммы защиты

При подключении клеммы «Guard» к первому проводнику два проводника имеют почти равный потенциал .

При небольшом напряжении между ними или его отсутствии сопротивление изоляции почти бесконечно, и, следовательно, между двумя проводниками не будет тока .Следовательно, показание сопротивления мегомметра будет основываться исключительно на токе, протекающем через изоляцию второго проводника, через оболочку кабеля и обернутом вокруг него проводе, а не на токе, протекающем через изоляцию первого проводника.

Защитный зажим (если он установлен) действует как шунт для отключения подключенного элемента от измерения. Другими словами, это позволяет вам избирательно оценивать определенные компоненты большого электрического оборудования.Например, рассмотрим двухжильный кабель с оболочкой.

Как показано на диаграмме ниже, необходимо учитывать три сопротивления.

Меггеринг проводов
Если мы измеряем между сердечником B и оболочкой без подключения к клемме защиты, некоторый ток пройдет от B к A и от A к оболочке. Наше измерение было бы низким. При подключении защитной клеммы к A две жилы кабеля будут иметь почти одинаковый потенциал, и, таким образом, эффект шунтирования будет устранен.
Продолжение здесь — Измерение сопротивления изоляции (IR) — Часть 2
Узнайте, как проводится проверка сопротивления изоляции
Разработанный в начале 20 века тест сопротивления изоляции (IR) является старейшим и наиболее широко используемым тестом для оценки качества изоляции.Проверка сопротивления изоляции — это второй тест, требуемый стандартами испытаний на электробезопасность. Тест сопротивления изоляции заключается в измерении сопротивления изоляции тестируемого устройства, при котором фаза и нейтраль замыкаются накоротко. Измеренное сопротивление должно быть выше указанного в международных стандартах предела. Мегаомметр (также называемый тестером сопротивления изоляции, тераомметром) используется для измерения омического значения изолятора при постоянном напряжении с большой стабильностью.
Изоляция не может быть идеальной так же, как что-то не может быть без трения. Это означает, что всегда будет проходить небольшой ток. Это известно как «ток утечки». Это приемлемо с хорошей изоляцией, но если изоляция ухудшится, утечка может вызвать проблемы. Так что же делает изоляцию «хорошей»? Что ж, ему нужно высокое сопротивление току, и он должен быть в состоянии выдерживать высокое сопротивление в течение длительного времени
Почему проводится проверка сопротивления изоляции?
Изоляция начинает стареть сразу после ее изготовления.С возрастом его изоляционные свойства ухудшаются. Любые суровые условия установки, особенно с экстремальными температурами и / или химическим загрязнением, ускоряют этот процесс. Напряжения из-за различных факторов, таких как:
Электрические напряжения: В основном связаны с повышенным и пониженным напряжением.
Механические нагрузки: Частые запуски и остановки могут вызвать механические нагрузки.
Проблемы с балансировкой вращающегося оборудования и любые прямые нагрузки на кабели и установки в целом.
Химическая нагрузка: Близость химикатов, масел, агрессивных паров и пыли в целом влияет на изоляционные свойства материалов.
Напряжения, связанные с колебаниями температуры: В сочетании с механическими напряжениями, вызванными последовательностями пуска и останова, напряжения расширения и сжатия влияют на свойства изоляционных материалов. Эксплуатация при экстремальных температурах также приводит к старению материалов.
Загрязнение окружающей среды вызывает ускорение старения изоляции.
Этот износ может снизить удельное электрическое сопротивление изоляционных материалов, тем самым увеличивая токи утечки, которые приводят к инцидентам, которые могут быть серьезными как с точки зрения безопасности (людей и имущества), так и затрат, связанных с остановками производства. Таким образом, важно быстро выявить это ухудшение, чтобы можно было предпринять корректирующие действия. В дополнение к измерениям, проводимым на новом и отремонтированном оборудовании во время ввода в эксплуатацию, регулярные испытания изоляции на установках и оборудовании помогают избежать таких инцидентов за счет профилактического обслуживания.Эти испытания обнаруживают старение и преждевременное ухудшение изоляционных свойств до того, как они достигнут уровня, который может вызвать описанные выше инциденты.
Это испытание часто используется в качестве приемочного испытания заказчиком, при этом заказчик часто указывает минимальное сопротивление изоляции на единицу длины. Результаты, полученные с помощью IR Test, не предназначены для использования при обнаружении локальных дефектов в изоляции, как в тесте trueHIPOT, а скорее дают информацию о качестве материала, используемого в качестве изоляции.
Производители проводов и кабелей используют испытание сопротивления изоляции для отслеживания процессов производства изоляции и выявления возникающих проблем до того, как переменные процесса выйдут за допустимые пределы.
Что делается во время измерения сопротивления изоляции?
Измерение сопротивления изоляции — это стандартное стандартное испытание, выполняемое для всех типов электрических проводов и кабелей. Его цель — измерить сопротивление изоляции при постоянном напряжении с высокой стабильностью, обычно 50, 100, 250, 500 или 1000 В постоянного тока.Омическое значение сопротивления изоляции выражается в мегомах (МОм). В соответствии с конкретными стандартами испытание сопротивления изоляции может проводиться при напряжении до 1500 В постоянного тока. Благодаря стабильности источника напряжения можно регулировать испытательное напряжение с шагом в 1 вольт.
Стабильность напряжения критична; нерегулируемое напряжение резко упадет при плохой изоляции, что приведет к ошибочным измерениям.
После того, как все необходимые подключения выполнены, вы прикладываете испытательное напряжение в течение одной минуты.В течение этого интервала сопротивление должно падать или оставаться относительно стабильным. В более крупных изоляционных системах будет наблюдаться неуклонное снижение, в то время как меньшие системы останутся стабильными, поскольку емкостные токи и токи поглощения падают до нуля быстрее в меньших системах изоляции. Через одну минуту прочтите и запишите значение сопротивления
.
Выбор ИК-тестеров (Megger):
Напряжение Уровень ИК-тестер
650 В 500 В постоянного тока
1.1КВ 1 кВ постоянного тока
3,3 кВ 2,5 кВ постоянного тока
66кВ и выше 5 кВ постоянного тока
Как измеряется сопротивление изоляции?
Измерение сопротивления изоляции выполняется с помощью ИК-тестера. Это портативный инструмент, который представляет собой более или менее омметр со встроенным генератором, который используется для выработки высокого постоянного напряжения. Напряжение обычно составляет не менее 500 В и вызывает протекание тока по поверхности изоляции.Это дает показание ИК в омах.
Измерение сопротивления изоляции основано на законе Ома. (R = V / I). Подавая известное постоянное напряжение ниже, чем напряжение для испытания диэлектрика, а затем измеряя протекающий ток, очень просто определить значение сопротивления. В принципе, значение сопротивления изоляции очень велико, но не бесконечно, поэтому, измеряя протекающий слабый ток, мегомметр показывает значение сопротивления изоляции, предоставляя результат в кВт, МВт, ГВт, а также TW (на некоторых моделях).Это сопротивление характеризует качество изоляции между двумя проводниками и дает хорошее представление о рисках протекания токов утечки.
Что ж, если вы смотрите на большое количество ИК-излучения, у вас хорошая изоляция. С другой стороны, если он относительно низкий, значит, изоляция плохая.
Однако это еще не все — на ИК может влиять множество факторов, в том числе температура и влажность. Со временем вам придется провести ряд тестов, чтобы убедиться, что значение IR остается более или менее неизменным.Значение сопротивления изоляции часто выражается в гигаомах [ГОм].
Хорошая изоляция — это когда показания мегомметра сначала увеличиваются, а затем остаются постоянными. Плохая изоляция — это когда показания мегомметра сначала увеличиваются, а затем уменьшаются.
Ожидаемое значение IR попадает на Темп. От 20 до 30 градусов по Цельсию. Если эта температура снизится на 10 градусов по Цельсию, значения ИК увеличатся в два раза. Если выше температура увеличится на 70 градусов по Цельсию, значения ИК уменьшатся в 700 раз.
Для измерения большого электрического сопротивления измерительное напряжение должно быть намного выше, чем при стандартных измерениях сопротивления.Это напряжение часто находится в диапазоне от 100 до 1000 В постоянного тока, и его нельзя использовать для измерения сопротивления электронных компонентов, поскольку они могут быть повреждены.
Сопротивление высокого значения
Для измерения сопротивления высокого значения используются методы измерения тока низкого значения. Источник постоянного напряжения применяется к измеряемому сопротивлению, и результирующий ток считывается высокочувствительной схемой амперметра, которая может отображать значение сопротивления.
В нашем ассортименте тестеров сопротивления изоляции используются два типа цепей амперметра, каждая из которых выбирается в зависимости от измеряемых значений сопротивления.
Цепь шунтирующего амперметра
Вход вольтметра, связанный с сопротивлением, образует цепь шунтирующего амперметра. Эта настройка позволяет измерять любое значение I, множество комбинаций чувствительности и значений RI. Эта схема используется для измерения тока высоких значений, которые соответствуют измерению сопротивления низких значений.
Цепь амперметра обратной связи
Эта схема чаще всего используется в наших приборах. Он охватывает измерение сопротивления высоких значений.
Действительно, значение высокого сопротивления зависит от приложенного к нему напряжения. Другие факторы влияют на измерение сопротивления высокого значения. Температура и относительная влажность — два важных параметра, которые влияют на значение сопротивления изолятора.
Разница между испытанием на диэлектрическую прочность и испытанием на ИК-излучение
Испытание диэлектрической прочности, также называемое «испытанием на пробой», измеряет способность изоляции выдерживать скачки напряжения средней продолжительности без искрового пробоя.В действительности, этот скачок напряжения может быть вызван молнией или индукцией, вызванной неисправностью в линии электропередачи. Основная цель этого испытания — убедиться, что соблюдаются правила строительства, касающиеся путей утечки и зазоров. Этот тест часто выполняется с применением переменного напряжения, но также может выполняться с постоянным напряжением. Для этого типа измерения требуется высокопроизводительный тестер. Полученный результат представляет собой значение напряжения, обычно выражаемое в киловольтах (кВ). Диэлектрические испытания могут иметь разрушительные последствия в случае неисправности, в зависимости от уровней испытаний и доступной энергии в приборе.По этой причине он зарезервирован для типовых испытаний нового или отремонтированного оборудования.
Однако измерение сопротивления изоляции не является разрушающим при нормальных условиях испытаний. Выполняется путем подачи напряжения постоянного тока с меньшей амплитудой, чем при испытании диэлектрика, дает результат, выраженный в кВт, МВт, ГВт или ТВт. Это сопротивление указывает на качество изоляции между двумя проводниками. Поскольку он является неразрушающим, он особенно полезен для контроля старения изоляции в течение срока службы электрического оборудования или установок.Это измерение выполняется с помощью измерителя сопротивления изоляции, также называемого мегомметром
.
Факторы, влияющие на значения сопротивления изоляции:
Емкостной зарядный ток: ток, который начинается с высокого уровня и падает после того, как изоляция заряжена до полного напряжения (подобно потоку воды в садовом шланге, когда вы впервые открываете кран).
Absorption Current: Также изначально высокий ток, который затем падает (по причинам, обсуждаемым в разделе «Метод сопротивления времени»).
Ток проводимости или утечки Небольшой, по существу, постоянный ток как через изоляцию, так и над ней.
Требования безопасности при измерении сопротивления изоляции
Все тестируемое оборудование должно быть отключено и изолировано.
Оборудование должно быть разряжено (шунтировано или закорочено) по крайней мере до тех пор, пока подавалось испытательное напряжение, чтобы быть абсолютно безопасным для человека, проводящего испытание.
Никогда не используйте Megger во взрывоопасной атмосфере.
Убедитесь, что все переключатели заблокированы, а концы кабелей промаркированы должным образом для безопасности.
При проверке заземления убедитесь, что дальний конец проводника не соприкасается, в противном случае проверка покажет неисправную изоляцию, хотя на самом деле это не так.
Убедитесь, что все соединения в испытательной цепи надежны.
Концы кабеля, которые необходимо изолировать, должны быть отключены от источника питания и защищены от контакта с источником питания, земли или случайного контакта.
Установка защитных ограждений с предупреждающими знаками и открытый канал связи между испытательным персоналом.
О Megger:
Мегаомметр обычно оснащен тремя выводами.
Клемма «LINE» (или «L») является так называемой «горячей» клеммой и подключается к проводнику, сопротивление изоляции которого вы измеряете. Помните: эти тесты выполняются при обесточенной цепи.
Клемма «ЗЕМЛЯ» (или «E») подключается к другой стороне изоляции, к заземляющему проводнику.
Клемма «GUARD» (или «G») обеспечивает обратную цепь, которая обходит счетчик. Например, если вы измеряете цепь, имеющую ток, который вы не хотите включать, вы подключаете эту часть цепи к клемме «GUARD». Это самый простой из тестов.
Почему ультиметр M не используется для измерения сопротивления изоляции?
Мультиметр может измерять различные величины, в том числе электрическое сопротивление, которое измеряется в омах.Его работа, в частности, для измерения сопротивления, обеспечивается действием внутренней батареи (низкое напряжение), которая пропускает небольшой ток через измеряемое сопротивление или, в случае его отсутствия, через проводник или обмотку. Полученное значение в омах относится к электрическому сопротивлению, которое заставляет ток проходить через проводник, и увеличивается в зависимости от его долготы и сечения.
С другой стороны, мегомметр, также известный как Megger, часто используется для измерения сопротивления изоляции изолированного тела.Для своей работы он использует генератор постоянного тока или аккумулятор, способный генерировать значения выходного напряжения до 5000 В. Результаты, полученные при испытании на сопротивление, относятся к сопротивлению изоляции, которое имеет изолированный элемент, относящийся к активному элементу или проводнику.
Несмотря на некоторое сходство между обоими инструментами, сопротивление изоляции в обязательном порядке измеряется с помощью мегомметра (или аналогичного устройства), поскольку он может генерировать высокое напряжение, которое создает момент напряжения в изоляции.Сопротивление изоляции обычно рассчитывается в мега- или тераомах, включая
.
В заключение, мультиметр измеряет электрическое сопротивление проводника (катушки), в то время как мегомметр измеряет сопротивление изоляции изолированной группы (две катушки относительно массы), что не может сделать мультиметр.
Типы испытаний сопротивления изоляции
Кратковременный или точечный тест
В этом методе вы просто подключаете прибор Megger к проверяемой изоляции и используете его в течение короткого определенного периода времени, вы просто выбираете точку на кривой возрастающего сопротивления. значения; довольно часто значение будет меньше для 30 секунд, больше для 60 секунд.Помните также, что температура и влажность, а также состояние изоляции влияют на чтение.
Если тестируемое устройство имеет очень маленькую емкость, например, короткая проводка в доме, то все, что необходимо, — это точечный тест. В течение многих лет специалисты по техническому обслуживанию использовали правило одного МОм для установления допустимого нижнего предела сопротивления изоляции. Можно сформулировать правило: сопротивление изоляции должно составлять приблизительно один МОм на каждые 1000 вольт рабочего напряжения при минимальном значении в один МОм.
Метод сопротивления времени
Этот метод практически не зависит от температуры и часто может дать вам окончательную информацию без учета прошлых испытаний. Он основан на поглощающем эффекте хорошей изоляции по сравнению с влажной или загрязненной изоляцией. Испытания этим методом иногда называют испытаниями на абсорбцию.
Этот тест имеет ценность еще и потому, что он не зависит от размера оборудования. Увеличение сопротивления чистой и сухой изоляции происходит одинаково, независимо от того, большой или маленький двигатель.Таким образом, вы можете сравнить несколько двигателей и установить стандарты для новых, независимо от их номинальной мощности.
Сопротивление изоляции должно быть выполнено для предотвращения таких опасностей, как поражение электрическим током и короткое замыкание, вызванное тем, что изоляция в электрических устройствах, частях и оборудовании, используемом на промышленных предприятиях, в зданиях и других местах, ухудшается в течение длительного периода использования.
Конденсаторы
— Сопротивление изоляции — Блог о пассивных компонентах
C1.2 СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ, IR Рисунок C1-10. Схема ИК сопротивления изоляции конденсатора.
Диэлектрик конденсатора имеет большую площадь и небольшую длину. Даже если материал является хорошим изолятором, между заряженными электродами всегда течет определенный ток (ток растет экспоненциально с температурой). Эту утечку можно описать как параллельное сопротивление с высоким значением сопротивления изоляции (рисунок C1-10). В дальнейшем мы используем аббревиатуру IR.
C 1.2.1 Измерение ИК-излучения
При определении IR измеряется постоянный ток утечки через конденсатор. Однако измерительная цепь всегда содержит определенное последовательное сопротивление.
Следовательно, нам нужно учитывать время зарядки. Принципиальная схема и кривая зарядки конденсатора показаны на рисунке C1-11.
Рисунок C1-11. Кривая заряда конденсатора в резистивной цепи
Зарядный ток конденсатора показан на рисунке C1-12 (принципиальная схема как на рисунке C1-11).Если бы конденсатор был идеальным, ток быстро достиг бы предельного значения, соответствующего IR. Идеальная кривая тока обозначается I _C-ideal. Но поскольку поляризация в диэлектрике требует конечного времени для переориентации диполей, реальный зарядный ток следует кривой I _{C-поляризации}.
Рисунок C1-12. Идеальный и реальный зарядный ток в конденсаторе
Чтобы получить реальный IR, нам придется ждать очень долго.На практике мы довольствуемся указанным значением IR, соответствующим измерительному току в момент времени t _{, измерение} на рисунке C1-13. Здесь мы отметили заданное значение тока , которое на измерительных устройствах классифицируется в соответствующем значении IR . Стандартное время для считывания ИК-сигналов в спецификациях IEC составляет 1 минуту. Спецификации MIL часто требуют 2 и более минут. Значительно более короткие сроки применяются при входном и производственном контроле .Информация в этой книге основана на значении 1 минуты, если не указано иное . Дополнительно ИК относится к «условиям комнатной температуры» (RT), приблизительно 23 ° C . ИК уменьшается с увеличением температуры детали и может при максимальной температуре быть на несколько десятков степеней ниже, чем при комнатной температуре.
Рисунок C1-13. Ограничения по времени при ИК-измерениях
IR конденсаторов определенного типа и номинального напряжения уменьшается пропорционально увеличению емкости (т.е.е., увеличивающаяся площадь). И наоборот. Уменьшение емкости за счет соответственно уменьшенной площади увеличит ИК-излучение. Однако до определенного максимального значения емкости ИК на самом деле настолько велик, что на самом деле внешняя конструкция и формование или защитное покрытие определяют измеренные значения. До этого момента IR указывается в M . Выше этой точки останова в спецификациях требуется константа , произведение на IR x C (в секундах).Этот продукт также имеет обозначение постоянной времени (см. Следующий раздел).
Для электролитических конденсаторов с их относительно низким IR, а не , указан ток утечки ток .
C 1.2.2 Постоянная времени
Если оставить заряженный конденсатор с разомкнутыми контактами, заряд последовательно будет течь от одного электрода к другому через внутреннее сопротивление изоляции . В конце концов напряжение упадет до нуля.Из-за очень высокого ИК-излучения электростатического конденсатора (неэлектролитического) полная разрядка займет очень много времени. Более понятной мерой скорости разряда является постоянная времени. Он определяется как время, за которое начальное напряжение E упадет до значения 1 / e на E (рисунок C3-14). Ссылаясь на рисунки C1-11 и -12, мы можем определить как произведение IR x C. Эта величина выводится из уравнения (C1-1) как Ω x As / V = Vs / V = с (секунды). Периодически можно встретить выражение ом-фарад (ΩF) или несколько неуклюжие мегом-микрофарады (MΩF). Вместо выражения IR x C обычно упоминается только RC-продукт конденсатора . Тогда R понимается как IR, т.е. IR x C = RC = τ.
τ = RC (s) или (ΩF) …………. [C1-8]
Рисунок C1-14. Иллюстрация постоянной времени
C 1.2.3 Выдерживаемое напряжение диэлектрика
Диэлектрическая прочность материала определяется напряжением пробоя и выражается в кВ / см. Поскольку время, температура и другие факторы определяют напряжение пробоя, это отражается на условиях измерения выдерживаемого напряжения диэлектрика DWV.Они выполняются при определенной температуре, толщине материала, частоте и форме кривой испытательного напряжения, а также способе подключения. DWV обычно определяется как среднее значение набора образцов из-за влияния вариаций материала и т. Д.
Напряжение короны
Практическим и важным пределом для напряжения пробоя является напряжение короны , то есть то напряжение, при котором начинает проявляться корона . Корона — это начальные электрические разряды в газах, которые затем ионизируются.Ионизированные продукты в воздухе или в богатой углеродом среде, характерные для всех микрополостей или пустот в диэлектриках, а также в больших полостях внутри упаковки компонентов, состоят из озона и паров азота. Большинство органических диэлектриков напрямую подвержены разложению. Если газообразные продукты образовались в герметично закрытой упаковке, то их концентрация
, они ухудшат поведение органических диэлектриков. Помните, что пиковое напряжение переменного тока чуть выше напряжения короны в каждом полупериоде дает новый вклад в продукты короны.Кроме того, происходит тепловыделение из-за явления короны, которое еще больше ускоряет химическое разложение.
В целом существует некоторая наименьшая напряженность поля
необходимо в полости для начала ионизации. Кроме того, играет роль длина ионизационного промежутка. Но даже если напряженность поля по формуле C1-6 должна быть значительно выше в одной части смешанного диэлектрика, напряжения переменного тока ниже 250 В R.M.S. безвредны и в самом неблагоприятном случае. При одном условии : не должно быть разрешено никаких входящих переходных процессов , которые в противном случае могли бы запустить процесс ионизации. Следовательно, мы должны создавать безопасные запасы на основе наших знаний о происходящих переходных процессах. Если не уверены, следует использовать конденсаторы, в которых напряжение распределяется по элементам, включенным последовательно.
Переходные процессы и аномалии в диэлектрике представляют собой опасную комбинацию.
Рисунок C1-15. Частично смешанный диэлектрик, состоящий из слоистого композита органического диэлектрика и газов в пространстве voi d
Следующий пример демонстрирует опасность.Для простоты измерения и диэлектрические проницаемости выбраны, как показано на рисунке C1-15. Из формулы C1-6 получаем ε _r1 x E ₁ = ε _r2 x E ₂; 1 x E ₁ = 3 x E ₂; E ₁ = 3E ₂. Здесь мы случайно получили напряженность электрического поля в 3 раза больше номинальной. «Безопасное» номинальное напряжение переменного тока чуть ниже 250 В или входящие переходные процессы обязательно вызовут коронный разряд в такой пустоте.
В керамических конденсаторах высокого напряжения, предназначенных для систем высокой надежности, используются методы тестирования и проверки для обнаружения пустот и отслоений путем возникновения частичных разрядов (короны).В методе преимущественно используется AC
.
напряжений чуть выше напряжения начала коронного разряда (CIV) и может обнаруживать пустоты, превышающие требования к размеру EIA-469 [1].
Испытательное напряжение
Испытательное напряжение является практической гарантией ценности конденсатора. Он расположен значительно ниже напряжения короны и применяется в течение определенного ограниченного времени, например 2 секунды при производственном контроле и 1 минута при типовых испытаниях и входном контроле. Обычное испытательное напряжение может быть 1.5 x V _R, 2 x V _R и т.п.
Типы пробоя конденсатора
Различают два основных типа пробоев конденсаторов:
(I) Электрический пробой
Во время электрического пробоя электрическое поле, обычно связанное с чрезмерно приложенным напряжением, превышает электрическую прочность диэлектрического материала, что приводит к полному разрушению и режиму отказа с низким сопротивлением / коротким замыканием. Ответственный механизм проводимости — это в основном туннелирование электронов или дырок, ускоренных электрическим полем выше критического значения.Тогда лавинный эффект может привести к полному разрушению и катастрофическому выходу из строя — короткому замыканию конденсатора.
Критическими параметрами спецификации являются: номинальное напряжение переменного / постоянного тока, категория напряжения (максимальное напряжение при определенной температуре).
(II) Термический пробой
Во время теплового пробоя электрическое поле ниже критического значения (приложенное напряжение ниже номинального), но через конденсатор течет чрезмерный ток — в виде высокого пульсационного тока, переходного тока или в обратном режиме (поляризованные конденсаторы).Джоулев нагрев, вызванный прохождением тока, увеличивает локальную температуру внутри конструкции конденсатора вплоть до теплового повреждения и разрушения его материалов.
Критическими параметрами спецификации являются: максимальный ток / напряжение пульсации; Максимальная мощность; Максимальное переходное dV / dt или dI / dt или минимальное последовательное сопротивление цепи.
Испытание на электрический пробой
Значение электрического пробоя конденсатора может быть не таким точным параметром, как можно было бы ожидать.Критическим параметром является приложение электрического поля к диэлектрику, но, помимо температуры окружающей среды, состояние диэлектрика / рассеивание энергии может также зависеть от времени и истории (внутренняя температура из-за прошлых событий, влажность и т. Д.).
для электрического пробоя мы можем рассмотреть следующие процедуры испытаний, которые в некоторых конденсаторных технологиях могут давать разные значения напряжения пробоя:
1] Статическая разбивка
Для внешнего источника питания мы устанавливаем максимальное ограничение тока, а затем увеличиваем напряжение от номинального напряжения небольшими приращениями, чтобы минимизировать переходный ток, пока не произойдет пробой.Это можно сделать вручную, но, конечно, лучше сделать это с помощью более сложных программируемых источников питания или даже автоматических систем измерения пробоя, которые точно определяют напряжение BDV по изменению dI / dt.
2] Динамическая разбивка
Во время динамического пробоя на конденсатор подается импульс большой мощности через низкое последовательное сопротивление. Внимание: схема должна отражать условия ограничения максимального переходного напряжения / тока, чтобы не вызвать теплового пробоя.
Испытательная последовательность обычно автоматизирована: мы прикладываем определенное количество импульсов при желаемом напряжении (например, 1,1xVr), а затем, если конденсатор выживает, мы переходим на одну ступень более высокого напряжения (например, 1,2xVr) до пробоя конденсатора. … Опять же, это можно полностью автоматизировать с помощью программируемых источников питания.
3] Самовосстановление Подавленная динамическая поломка
Этот тест идентичен описанному выше динамическому пробою, с той лишь разницей, что мы будем заменять образцы после каждого скачка напряжения.Это актуально для конденсаторных технологий с самовосстановлением, поскольку мы хотим подавить износ конденсаторов за счет процесса самовосстановления на предыдущем этапе нагрузки. Задача состоит в том, чтобы получить представление о его надежности BDV, когда в реальной эксплуатации случаются неравномерные всплески (без какого-либо воздействия старением).
Различия между BDV, индуцированными вышеуказанными методами, зависят от конденсаторной технологии. Практически не было бы разницы с воздушными / вакуумными конденсаторами, немного с электростатическими конденсаторами и более заметной с электролитическими конденсаторами с самовосстановлением, где, очевидно, Static BDV> Dynamic BDV> Dynamic Breakdown без истории
ABC CLR: Глава C Конденсаторы
Сопротивление изоляции
Лицензионный контент EPCI:
[1] EPCI Эксперты Европейского института пассивных компонентов оригинальные статьи
[2] Справочник по пассивным компонентам CLR от P-O.Фагерхольт *
* используется под авторским правом EPCI от CTI Corporation, США

Содержание этой страницы находится под международной лицензией Creative Commons Attribution-Share Alike 4.0.
Преобразователь электрического сопротивления
• Электротехника • Определения единиц измерения • Онлайн-преобразователи единиц
Электротехника
Электротехника — это инженерная область, которая занимается изучением и применением электричества, электроники и электромагнетизма.Он охватывает такие подтемы, как энергетика, электроника, системы управления, обработка сигналов и телекоммуникации.
Преобразователь электрического сопротивления
Электрическое сопротивление компонента схемы является противодействием прохождению электрического тока через этот компонент.
Единицей измерения электрического сопротивления в системе СИ является Ом (Ом), а электрическая проводимость измеряется в сименсах (S). Ом определяется как сопротивление между двумя точками проводника, когда постоянная разность потенциалов в 1 вольт, приложенная к этим точкам, создает ток в 1 ампер.
Использование преобразователя преобразователя электрического сопротивления
Этот онлайн-преобразователь единиц измерения позволяет быстро и точно преобразовывать многие единицы измерения из одной системы в другую. Страница преобразования единиц представляет собой решение для инженеров, переводчиков и для всех, чья деятельность требует работы с величинами, измеренными в различных единицах.
Вы можете использовать этот онлайн-конвертер для преобразования нескольких сотен единиц (включая метрическую, британскую и американскую) в 76 категорий или нескольких тысяч пар, включая ускорение, площадь, электрическую энергию, энергию, силу, длину, свет, массу, массовый расход, плотность, удельный объем, мощность, давление, напряжение, температура, время, крутящий момент, скорость, вязкость, объем и емкость, объемный расход и многое другое.
Примечание. Целые числа (числа без десятичной точки или показателя степени) считаются с точностью до 15 цифр, а максимальное количество цифр после десятичной точки равно 10.
В этом калькуляторе нотация E используется для обозначения чисел, которые слишком маленькие или слишком большие. Обозначение E — альтернативный формат научного представления a · 10 ^x. Например: 1 103 000 = 1,103 · 10 ⁶ = 1,103E + 6. Здесь E (от экспоненты) представляет «· 10 ^», то есть « умножить на десять в степени ».Электронная нотация обычно используется в калькуляторах, а также учеными, математиками и инженерами.
Мы прилагаем все усилия, чтобы результаты, представленные конвертерами и калькуляторами TranslatorsCafe.com, были правильными. Однако мы не гарантируем, что наши конвертеры и калькуляторы не содержат ошибок. Весь контент предоставляется «как есть», без каких-либо гарантий. Условия и положения.
Если вы заметили ошибку в тексте или расчетах, или вам нужен другой конвертер, которого вы здесь не нашли, сообщите нам об этом!
TranslatorsCafe.com Конвертер единиц YouTube канал
Основы тестирования сопротивления изоляции
Главная »Новости» Тестирование изоляции: мегомметр или тестер Hipot
Отправленный 4 января 2021 года автором p1ws
Существует два распространенных метода проверки изоляции кабелей, проводки и электрического оборудования. Для измерения сопротивления изоляции используется мегомметр.Другой использует тестер для проверки изоляции. Оба подают высокое напряжение переменного или постоянного тока на тестируемое устройство (DUT) и измеряют результирующий ток.
Мегаомметры
Современный мегомметр (или мегомметр) подает постоянное напряжение на тестируемое устройство и измеряет постоянный ток (наноампер или микроампер). Применяя закон Ома, соответствующее значение сопротивления отображается на аналоговом или цифровом дисплее измерителя. Этот инструмент часто называют мегомметром, что является товарным знаком Megger Group в 1907 году.
В типичном мегомметре пользователь может выбрать один из нескольких уровней напряжения. Для кабелей или оборудования с номинальным напряжением до 500 В максимальный испытательный уровень постоянного тока обычно вдвое превышает номинальное напряжение. При номинальном напряжении выше 500 В максимальный уровень ближе к номинальному напряжению (например, 5000 В для системы 4100 В). У производителя оборудования могут быть более конкретные рекомендации по тестированию.
Из-за емкостных и диэлектрических эффектов в ИУ требуется время, чтобы показания стабилизировались после подачи напряжения.Первоначально в показаниях преобладает емкостная зарядка. Токи поглощения могут быть значительными в течение 20 секунд и более. Обычно показания ИК-излучения снимаются через 60 секунд, чтобы эти эффекты исчезли.
Методы
Два метода могут помочь в оценке состояния изоляции. Во-первых, пошагово подавать напряжение. Ухудшенная изоляция будет показывать уменьшение значения IR по мере увеличения испытательного напряжения. Для получения точных результатов следует контролировать время выдержки на каждом этапе.Чтобы упростить эту проверку, некоторые мегомметры включают функцию автоматического повышения напряжения через запрограммированные интервалы.
Другой метод оценки — сравнение показаний ИК-излучения с результатами предыдущих испытаний. Поскольку в мегомметре используется очень низкий испытательный ток, он не повреждает изоляцию. Периодические ИК-испытания позволят выявить ухудшение состояния изоляции с течением времени и необходимость профилактического обслуживания. Для точного сравнения требуются измерения при одинаковом напряжении и времени выдержки. Влага влияет на показания ИК-излучения, поэтому следует проявлять осторожность, чтобы проводить испытания в аналогичных условиях температуры и влажности.
Параметры
Двумя параметрами, полученными из измерений сопротивления изоляции, являются коэффициент диэлектрического поглощения (DAR) и индекс поляризации (PI). Усовершенствованные цифровые мегомметры имеют специальные функции для измерения и отображения этих параметров. DAR — это ИК на 60 секундах, деленный на ИК на 30 секундах. Значение меньше 1 показывает, что сопротивление уменьшается со временем, что указывает на отказ DUT. Индекс поляризации используется на двигателях и генераторах для оценки количества примесей в обмотках и их чистоты.PI — это IR за 10 минут, деленное на IR за 1 минуту. В некоторых стандартах на оборудование указываются минимальные значения PI. Как правило, достаточно отношения, превышающего 1,5.
Переносные мегаомметры с напряжением до 1000 В доступны от нескольких производителей. Переносные блоки могут питать до 15 кВ. Многоцелевые приборы сочетают ИК-измерения с другими функциями тестирования, такими как мультиметр. На этой фотографии показан типичный портативный мегомметр, портативный мегомметр, мегомметр / цифровой мультиметр и тестер hipot.

Hipot Tester
Тест Hipot (сокращенно от «высокого потенциала») определяет способность электрической изоляции выдерживать обычно возникающие переходные процессы перенапряжения.Тестер hipot подает высокое напряжение на изоляционный барьер DUT и проверяет отсутствие пробоя. Это простой тест типа «прошел / не прошел», выполняемый как типовое испытание на репрезентативной пробной единице или как стандартное производственное испытание. Максимально допустимая утечка обычно находится в диапазоне от 0,1 до 5 мА или в соответствии с требованиями стандарта на испытания. Фактическое значение утечки для каждого DUT может быть записано для обеспечения качества.
Многие стандарты (например, IEC 60950) определяют испытательное напряжение переменного тока, которое в два раза превышает рабочее напряжение плюс 1000 В.Большинство из них допускают использование переменного или постоянного напряжения. Испытательная установка и процедуры идентичны для переменного и постоянного тока, хотя уровень постоянного тока должен быть равен пику переменного напряжения. Время проверки обычно составляет 1 минуту, но в некоторых ситуациях, например, при крупносерийных производственных испытаниях, может быть разрешено более короткое время проверки при более высоком напряжении.
Как правило, проверка высокого напряжения выполняется на сетевой проводке электрооборудования. Один вывод тестера подключен к защитному заземлению (заземлению).

Что такое сопротивление изоляции и зачем его измерять

Нормативные требования к измерению сопротивления изоляции

Приборы для измерения сопротивления изоляции

Аналоговые (стрелочные) мегаомметры

Цифровые мегаомметры

Методика измерения сопротивления изоляции

Нормы сопротивления изоляции для различных типов электрооборудования

Меры безопасности при измерении сопротивления изоляции

Факторы, влияющие на сопротивление изоляции

Анализ результатов измерения сопротивления изоляции

Заключение

© ЗАХАРОВ О.Г. 2010-2014, правка 2015, 2016::: 2017

Измерение сопротивления изоляции

Методика измерения сопротивления изоляции

Проверка исправности мегаомметра

Техника безопасности при проведении измерений

Измерение сопротивления изоляции силовых электрических кабелей и электропроводки

Измерение сопротивления изоляции электрических двигателей

Измерение сопротивления изоляции силовых трансформаторов

Конвертер физических величин

допустимые значения измерений, минимальные нормы для кабелей и приборов

Суть измерений

Используемые приборы

Методика испытания

Допустимые значения

Контроль над изоляцией

Требования безопасности

Мегаомметр. Виды и устройство. Работа и применение

Существует несколько основных правил:

Если необходимо измерить только сопротивление изоляции, не учитывая экран, то подключается два одинарных щупа. Из них один вставляется в клемму «

Похожие темы:

Какие стандарты и единицы измерения значений сопротивления изоляции для чиповых многослойных керамических конденсаторов?

Справочная информация FAQ

(конденсатор ir)

Измерение сопротивления изоляции (IR)

Дефекты изоляции

Выбор ИК-тестеров (Megger):

Испытательное напряжение для измерения мегомметров:

Диапазон измерений Megger

Меры предосторожности при выполнении мегомгера

Перед мегомгером:

Во время измерения в режиме мегомметра:

После завершения измерения кабеля:

Требования безопасности для Meggering:

Как использовать Megger

Узнайте, как проводится проверка сопротивления изоляции

— Сопротивление изоляции — Блог о пассивных компонентах

• Электротехника • Определения единиц измерения • Онлайн-преобразователи единиц

Электротехника

Преобразователь электрического сопротивления

Использование преобразователя преобразователя электрического сопротивления

Основы тестирования сопротивления изоляции

Похожие записи

Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании

Новорожденный какает слизью: причины появления слизи в кале грудничка

Гемангиома у новорожденных: причины, виды, лечение и профилактика

Добавить комментарий Отменить ответ
