Эл диодов. Исследование параметров и характеристик диодов и стабилитронов: теория, методика, анализ результатов

Какова цель исследования параметров диодов и стабилитронов. Как проводятся измерения вольт-амперных характеристик. Какие основные параметры определяются в ходе эксперимента. Как анализируются полученные результаты.

Содержание

Теоретические основы работы диодов и стабилитронов

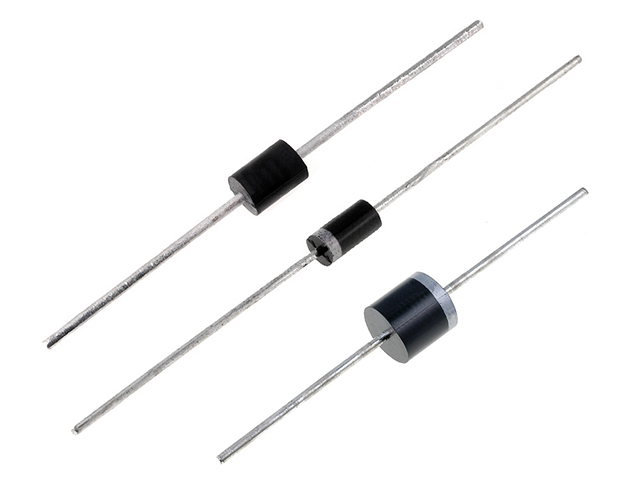

Диоды и стабилитроны являются важнейшими полупроводниковыми приборами, широко используемыми в электронике. Их работа основана на свойствах p-n перехода — области на границе полупроводников p- и n-типа.

В состоянии равновесия в p-n переходе формируется потенциальный барьер, препятствующий движению основных носителей заряда. При этом возникает тонкий обедненный слой, обладающий высоким сопротивлением.

Принцип работы диода

При подаче на диод прямого напряжения потенциальный барьер снижается, через p-n переход начинает протекать значительный ток. В обратном направлении ток практически отсутствует. Эта особенность позволяет использовать диоды для выпрямления переменного тока.

Особенности работы стабилитрона

Стабилитрон работает в области обратного пробоя p-n перехода. При достижении напряжения пробоя ток через прибор резко возрастает, а напряжение остается практически неизменным. Это свойство используется для стабилизации напряжения.

Методика проведения исследований диодов и стабилитронов

Основным методом исследования характеристик диодов и стабилитронов является снятие вольт-амперных характеристик (ВАХ). Для этого используется следующая методика:

Собирается измерительная схема с регулируемым источником питания, миллиамперметром и вольтметром.
На исследуемый прибор подается напряжение, плавно изменяющееся в заданном диапазоне.
Снимаются показания тока и напряжения в различных точках.
По полученным данным строится график ВАХ.

Измерения проводятся как для прямой, так и для обратной ветви ВАХ. Для стабилитронов особое внимание уделяется области пробоя.

Основные параметры, определяемые в ходе эксперимента

На основе снятых вольт-амперных характеристик определяются следующие важные параметры диодов и стабилитронов:

Прямое падение напряжения при заданном токе
Обратный ток при заданном напряжении
Дифференциальное сопротивление на различных участках ВАХ
Напряжение пробоя стабилитрона
Минимальный и максимальный токи стабилизации

Эти параметры позволяют оценить качество прибора и возможности его применения в различных схемах.

Анализ результатов исследования диодов и стабилитронов

При анализе полученных экспериментальных данных необходимо обратить внимание на следующие аспекты:

Соответствие параметров заявленным в документации значениям
Форма ВАХ и наличие характерных участков
Крутизна прямой ветви ВАХ диода
Стабильность напряжения в области пробоя стабилитрона
Влияние температуры на характеристики прибора

Тщательный анализ позволяет сделать выводы о качестве исследуемых полупроводниковых приборов и их пригодности для конкретных применений.

Практическое применение результатов исследований

Результаты экспериментального исследования диодов и стабилитронов используются для:

Выбора оптимальных приборов для конкретных схем
Расчета параметров электронных устройств
Оценки качества и отбраковки полупроводниковых приборов
Подбора аналогов при замене компонентов
Разработки новых схемотехнических решений

Таким образом, понимание характеристик диодов и стабилитронов критически важно для разработки эффективных электронных устройств.

Современные методы исследования полупроводниковых приборов

В настоящее время для исследования параметров диодов и стабилитронов применяются следующие передовые методы:

Автоматизированные системы измерения ВАХ
Импульсные методы для исключения саморазогрева
Исследование шумовых характеристик
Анализ переходных процессов
Температурные испытания в широком диапазоне

Эти методы позволяют получить более полную информацию о свойствах полупроводниковых приборов и повысить точность измерений.

Заключение

Экспериментальное исследование параметров и характеристик диодов и стабилитронов является важнейшим этапом разработки и применения электронных устройств. Полученные результаты позволяют оптимально использовать возможности полупроводниковых приборов и создавать надежные и эффективные схемы.

Исследование стойкости SiC-диодов Шоттки от КРЕМНИЙ ЭЛ

Брюхно Николай — [email protected]
Демидов Андрей — [email protected]
Дракин Александр — [email protected]
Зотин Виталий — [email protected]
Кульченков Евгений — [email protected]
Рыбалка Сергей — [email protected]
Громов Владимир — [email protected]

№ 2’2018

PDF версия

Проведено экспериментальное исследование влияния параметра dV/dt на пробой SiC-диодов Шоттки производства ЗАО «ГРУППА КРЕМНИЙ ЭЛ» при подаче импульса обратного напряжения. Исследование проведено с помощью разработанного отечественного тестера, позволяющего генерировать импульсы с величиной dV/dt = 50–200 В/нс. Установлено, что серийно выпускаемые и вновь создававаемые SiC-диоды Шоттки ЗАО «ГРУППА КРЕМНИЙ ЭЛ» работоспособны при dV/dt не менее 130 В/нс.

Развитие силовой электроники сопровождается внедрением новых технологий, способных повысить эффективность и надежность работы преобразовательных устройств. В ближайшие годы следует ожидать расширения применения и производства приборов на основе материалов с большой шириной запрещенной зоны, в первую очередь на основе карбида кремния политипа 4H (4H-SiC). Карбид кремния обладает уникальным для применения в приборах силовой электроники сочетанием свойств: высокой теплопроводностью, высокими пробивными характеристиками, а также значительной радиационной и термической стабильностью [1, 2]. Создание SiC-приборов позволило значительно улучшить характеристики корректоров коэффициента мощности, инверторов приводов, источников питания и других устройств.

Одними из важных компонентов, используемых в силовой электронике, являются SiC-диоды Шоттки. Такие диоды на основе 4Н-SiC уже несколько лет разрабатываются и серийно выпускаются на предприятии ЗАО «ГРУППА КРЕМНИЙ ЭЛ» (г. Брянск). Актуальной проблемой на пути еще более широкого применения SiC-диодов Шоттки представляется ограничение по максимальной величине параметра dV/dt при подаче импульса обратного напряжения [3, 4, 5]. Стойкость SiC-диодов Шоттки к воздействию dV/dt — одно из требований, устанавливающих ограничение скорости переключения в режиме жесткой коммутации. Установлено, что диоды с низкой стойкостью к dV/dt более подвержены отказам при воздействии больших пусковых токов [4, 5].

В настоящий момент число работ, в которых обсуждается эффект dV/dt в SiC-диодах Шоттки, весьма ограничено и представлено в основном исследованиями диодов Infineon Technologies [3], Wolfspeed [4, 5] и ROHM [6]. Например, исследование SiC-диодов Infineon показало, что для диодов с пробивным напряжением 600 В величина dV/dt ≈ 90 В/нс, а с напряжением 1200 В dV/dt ≈ 120 В/нс [3]. Для диодов Wolfspeed установлено, что при подаче импульса обратного напряжения V = 800 В для диода C3D03060A dV/dt = 295 В/нс, а при V = 1000 В для диода C4D10120A параметр dV/dt = 490 В/нс [4, 5]. Фирма Rohm приводит данные о том, что ее диоды в течение всего срока службы выдерживают dV/dt более 50 В/нс [6]. Недавно было продемонстрировано, что SiC-диоды Шоттки Wolfspeed нового поколения могут устойчиво работать без отказов при значениях dV/dt до 400 В/нс, при этом увеличение dV/dt до 650–800 В/нс приводило в ряде случаев к отказам [7, 8].

Об аналогичных исследованиях SiC-диодов Шоттки, выпускаемых отечественными производителями, к настоящему моменту в литературе не сообщалось. Поэтому целью данной работы являлось исследование стойкости SiC-диодов Шоттки производства ЗАО «ГРУППА КРЕМНИЙ ЭЛ» к скорости нарастания обратного напряжения при помощи разработанного тестера, способного генерировать импульсы с величиной dV/dt = 50–200 В/нс при амплитуде импульса обратного напряжения V = 300–900 В.

Тестер для исследования стойкости SiC-диодов Шоттки к скорости нарастания обратного напряжения

Оценка стойкости SiC-диодов Шоттки к параметру dV/dt требует формирования высоковольтных импульсов с высокой скоростью нарастания обратного напряжения. Для решения этой задачи был разработан измерительный тестер, показанный на рис. 1.

Рис. 1. Тестер для исследования стойкости SiC-диодов Шоттки к скорости нарастания обратного напряжения

На рис. 2 представлена схема измерительной части разработанного тестера, позволяющего исследовать стойкость SiC-диодов Шоттки к параметру dV/dt в диапазоне 50–200 В/нс при V = 300–900 В. Фронт импульса обратного напряжения формируется включением SiC-транзистора VT2. Малая длительность фронта импульса обеспечивается зарядом входной емкости транзистора VT2 током лавинного пробоя транзистора VT1. Регулирование параметра dV/dt осуществляется резистором R21.

Рис. 2. Схема измерительной части тестера для исследования стойкости SiC-диодов Шоттки к скорости нарастания обратного напряжения

Результаты исследования стойкости SiC-диодов Шоттки

Анализ осциллограмм напряжения и тока проводился при помощи осциллографа Hantek DSO5102P (полоса пропускания 100 МГц, частота обновления 1 Гвыб/с). Сопротивление токосъемного резистора

R = 1 Ом. Амплитуда импульса обратного напряжения пошагово повышалась от начального значения V = 300 В до 900 В. При испытании SiC-диодов Шоттки импульсы напряжения подавались как однократные, так и сериями по 100, 1000 и 10 000 импульсов. Для проведения исследования диоды производства ЗАО «ГРУППА КРЕМНИЙ ЭЛ» подбирались с разным корпусным исполнением и отличающимися основными характеристиками. Для верификации полученных результатов предварительно была проведена оценка стойкости к dV/dt SiC-диодов Wolfspeed, что подтвердило основные выводы работы [4].

Результаты проведенного экспериментального исследования стойкости SiC-диодов Шоттки к скорости нарастания обратного напряжения показаны на рис. 3–6. В правом нижнем углу на представленных рисунках выведены данные о величинах dV и dt для каждого исследованного диода, что делает процесс определения параметра dV/dt проще и точнее. Результат определения величины

dV/dt указан в подписи к каждому рисунку.

Видно, что каждый из исследованных SiC-диодов Шоттки оказался работоспособным после воздействия сформированного тестером импульса. Зафиксированные отличия форм осциллограмм после завершения однократного импульса в основном обусловлены разным корпусным исполнением диодов ЗАО «ГРУППА КРЕМНИЙ ЭЛ».

Рис. 3. Осциллограммы напряжения (канал 2) и тока (канал 1) для диода 5ДШ402А9 в корпусе КТ-47 при амплитуде импульса обратного напряжения V = 900 В (dV/dt = 148 В/нс)

Рис. 4. Осциллограммы напряжения (канал 2) и тока (канал 1) для диода в корпусе КТ-28-1 (при амплитуде импульса обратного напряжения V = 900 В (dV/dt = 184 В/нс)

Рис. 5. Осциллограммы напряжения (канал 2) и тока (канал 1) для нового разрабатываемого SiC-диода Шоттки с Vпробоя более 1700 В в корпусе КТ-28-1 при амплитуде импульса обратного напряжения V = 900 В (dV/dt = 136 В/нс)

Рис. 6. Осциллограммы напряжения (канал 2) и тока (канал 1) для диода КТ-28А-2. 02 (металлокерамический корпус) при амплитуде импульса обратного напряжения V = 900 В (dV/dt = 176 В/нс)

Результаты определения параметра dV/dt для исследованных SiC-диодов Шоттки приведены в таблице.

Таблица. Результаты исследования стойкости SiC-диодов Шоттки к скорости нарастания обратного напряжения
SiC-диоды Шоттки ЗАО «ГРУППА КРЕМНИЙ ЭЛ»	Величина dV/dt при амплитуде импульса обратного напряжения V = 900 В, В/нс
5ДШ402А9 в корпусе КТ-47 на 1 А, 1200 В	148
Разрабатываемый диод в корпусе КТ-28-1 на 5 А, 1200 В	184
Разрабатываемый диод в корпусе КТ-28-1 на 5 А, 1700 В	136
Разрабатываемый диод в корпусе КТ-28А-2.02 на 10 А, 1200 В	176

Таким образом, стойкость SiC-диодов Шоттки ЗАО «ГРУППА КРЕМНИЙ ЭЛ» к скорости нарастания обратного напряжения сравнима со стойкостью диодов фирм Infineon Technologies, ROHM и Wolfspeed.

В настоящее время ЗАО «ГРУППА КРЕМНИЙ ЭЛ» проводит работы по улучшению охранной системы SiC-диодов, что даст стойкость к импульсам с dV/dt более 250 В/нс.

Заключение

Разработанный отечественный тестер для исследования стойкости SiC-диодов Шоттки к эффекту

dV/dt позволил провести исследование SiC-диодов Шоттки производства ЗАО «ГРУППА КРЕМНИЙ ЭЛ», отличающихся корпусированием и основными параметрами. Выполненный анализ осциллограмм напряжения и тока с разной длительностью сигнала, частотой и количеством импульсов позволил определить, что серийно выпускаемые, а также разрабатываемые ЗАО «ГРУППА КРЕМНИЙ ЭЛ» новые SiC-диоды Шоттки работоспособны при dV/dt не менее 130 В/нс.

Важно отметить, что фактические возможности исследованных диодов ЗАО «ГРУППА КРЕМНИЙ ЭЛ» превышают измеренные значения dV/dt и для установления предельной величины параметра dV/dt разрабатывается тестер, позволяющий достичь более 500 В/нс. Также для исследования больших партий диодов в настоящее время завершается создание автоматического тестера с микропроцессорным управлением на базе контроллера STM32F407, обеспечивающего одновременный контроль стойкости к параметру

dV/dt до десяти диодов с программированием амплитуды обратного напряжения (в диапазоне 300–1500 В), скорости нарастания обратного напряжения, частоты импульсов (в диапазоне до 10 кГц) и их количества (1–100 000 импульсов).

____________________________________________________________________________________
Работа выполнена при финансовой поддержке Министерства образования и науки РФ, задание № 8.1729.2017/4.6.

Литература

Kimoto T., Cooper J. A. Growth, Characteriztion, Devices, and Applications. Fundamentals of Silicon Carbide Technology. New York, Wiley — IEEE Press, 2014.
Иванов П. А., Левинштейн М. Е., Мнацаканов Т. Т., Palmour J. W., Agarwal A. K. Мощные биполярные приборы на основе карбида кремния // Физика и техника полупроводников. Т. 39. № 8.
Holz M., Hultsch G., Scherg T., Rupp R. Reliability considerations for recent Infineon SiC diode releases // Microelectronics Reliability. 2007. No. 47.
Cree SiC Power White Paper: The Characterization of dV/dt Capabilities of Cree SiC Schottky diodes using an Avalanche Transistor Pulser. 2015.
Карташов Е., Лебедев А. Оценка стойкости диодов Wolfspeed SiC Шоттки к dV/dt с помощью генератора импульсов на основе лавинного транзистора // Силовая электроника. № 2’2016.
SiC Power Devices and Modules. Application Note // ROHM Semiconductor. Issue of August 2014.
Wang G., Van Brunt E., Barbieri T., Hull B. et al. On Developing a dV/dt Rating for Commercial 650V- and 1200V-Rated SiC Schottky Diodes. Proceedings of PCIM Europe, Nuremberg, Germany, 2017.
Van Brunt E., Wang G., Liu J. et al. Operation of 4H-SiC Schottky diodes at dV/dt values over 700 kV/ms // Proceedings of 28^th International Symposium on Power Semiconductor Devices and ICs (ISPSD). Czech Republic, Prague, 2016.

Исследование параметров и характеристик диодов и стабилитронов

Лабораторная работа № 1

Цель работы: закрепить теоретические знания о диодах и стабилитронах; научиться рассчитывать и измерять токи, напряжения и сопротивления диодов и стабилитронов; экспериментально получить вольтамперные характеристики диода и стабилитрона; исследовать стабилизирующие свойства стабилитрона.

Используемое оборудование и средства: персональный компьютер, программа Electronics Workbench.

Методические указания: работа выполняется студентами за четыре часа аудиторных занятий.

1. Краткие теоретические сведения

1.1. P-n-переход в состоянии равновесия

Электронно-дырочный, или p-n-переход, – область пространства на стыке двух полупроводников p— и n-типа, в которой происходит переход от одного типа проводимости к другому, рисунок 1.

Такой переход создается в одном кристалле полупроводника с использованием сложных технологических операций. Возможны различные исполнения p-n-перехода, отличающиеся: резкостью и уровнем изменения концентраций доноров и акцепторов на границе перехода, размером и формой самого перехода, а также наличием каких-либо неоднородностей в переходе. Все эти факторы оказывают существенное влияние на свойства p-n-перехода и используются для придания реальным полупроводниковым приборам тех или иных характеристик.

В полупроводнике p-типа концентрация дырок намного превышает концентрацию электронов. В полупроводнике n-типа концентрация электронов намного превышает концентрацию дырок. Если между двумя такими полупроводниками установить контакт, то возникнет диффузионный ток I_диф – носители заряда, хаотично двигаясь, перетекают из той области, где их больше, в ту область, где их меньше. При такой диффузии электроны и дырки переносят с собой заряд. Как следствие, область на границе станет заряженной. Область в полупроводнике p-типа, которая примыкает к границе раздела, получит дополнительный отрицательный заряд, созданный оставшимися после рекомбинации свободных носителей отрицательными ионами акцепторной примеси, а пограничная область в полупроводнике n-типа получит положительный заряд, созданный положительными ионами донорной примеси. Таким образом, в тонком слое полупроводника у границы раздела р— и n-областей образуются две зоны пространственного заряда противоположного знака. Этот слой и представляет собой собственно р-n-переход, рисунок 1.

Рисунок 1 – p-n-переход в состоянии равновесия

Между зонами пространственного заряда противоположного знака возникает диффузионное электрическое поле Е_диф, созданное двумя слоями объемных зарядов. Этому полю соответствует разность потенциалов между p— и n-областями U_к, называемая контактной. За пределами области объемного заряда полупроводники p— и n-типа остаются электрически нейтральными. Разность потенциалов между p— и n-областями, или потенциальный барьер, составляет десятые доли вольта.

Величина контактной разности потенциалов на переходе определяется отношением концентраций носителей зарядов одного знака в p— и n— областях полупроводника. Ширина слоя объемных зарядов, так называемый запирающий слой, в p— и n-областях обратно пропорциональна концентрациям примесей в этих областях, т.е. в несимметричном переходе запирающий слой расширяется в область с меньшей концентрацией примеси. Удельное сопротивление полупроводника в области запирающего слоя существенно выше удельного сопротивления нейтральных областей.

В полупроводниках постоянно образуются и рекомбинируют тепловые электронно-дырочные пары, создавая неосновные носители (электроны в p-области и дырки в n-области). Диффузионное электрическое поле является тормозящим для основных носителей заряда и ускоряющим для неосновных. Электроны p-области и дырки n-области, совершая тепловое движение, попадают в пределы диффузионного электрического поля, увлекаются им и перебрасываются в противоположные области, образуя дрейфовый ток I_др в направлении, противоположном диффузионному току I_диф.

Так как через изолированный полупроводник ток проходить не должен, то между диффузионным и дрейфовым токами устанавливается динамическое равновесие.
