Эл щиток. Виды электрических щитков: как выбрать подходящий для дома и квартиры

Какие бывают виды электрических щитков. Как правильно выбрать электрощит для квартиры или дома. На что обратить внимание при выборе электрощитка. Основные характеристики и особенности различных типов электрощитов.

Основные типы электрических щитков

Электрические щитки являются важным элементом системы электроснабжения любого здания. Они служат для приема, распределения и учета электроэнергии. По своему назначению и конструкции щитки подразделяются на следующие основные типы:

• Вводно-распределительные устройства (ВРУ)
• Распределительные щиты (РЩ)
• Щиты освещения (ЩО)
• Квартирные щитки (ЩК)
• Этажные распределительные щитки (ЩЭ)
• Учетно-распределительные щиты (ЩУР)

Выбор конкретного типа щитка зависит от его назначения и места установки. Рассмотрим особенности основных видов электрощитов более подробно.

Вводно-распределительные устройства (ВРУ)

ВРУ устанавливаются на вводе в здание и предназначены для приема, распределения и учета электроэнергии. Основные функции ВРУ:

• Подключение питающих кабелей
• Учет потребляемой электроэнергии
• Распределение электроэнергии по потребителям
• Защита отходящих линий

ВРУ комплектуются вводными автоматическими выключателями, счетчиками электроэнергии, распределительными шинами. Мощность ВРУ выбирается в зависимости от нагрузки здания.

Распределительные щиты (РЩ)

Распределительные щиты служат для распределения электроэнергии по этажам и отдельным потребителям здания. В РЩ устанавливаются:

• Вводные автоматы
• Автоматические выключатели отходящих линий
• Устройства защитного отключения (УЗО)
• Шины N и PE

РЩ могут быть этажными, квартирными, для отдельных помещений. Количество отходящих линий определяет габариты щита.

Щиты освещения (ЩО)

ЩО предназначены для питания и управления осветительными сетями. В них устанавливаются:

• Автоматические выключатели групп освещения
• Контакторы для управления освещением
• Устройства защиты от импульсных перенапряжений

ЩО могут быть общими для здания или отдельными для этажей, секций. Их размещают в электрощитовых, коридорах, на лестничных клетках.

Квартирные щитки (ЩК)

Квартирные щитки устанавливаются в каждой квартире многоквартирного дома. Основные элементы ЩК:

• Вводной автомат
• Счетчик электроэнергии
• Групповые автоматические выключатели
• УЗО

ЩК обеспечивают защиту внутриквартирных сетей и учет потребляемой электроэнергии. Размеры щитка определяются количеством групповых линий в квартире.

Как выбрать электрощиток для квартиры или дома?

При выборе электрощитка для квартиры или частного дома следует учитывать несколько важных факторов:

1. Количество модулей. Определяется числом автоматов, УЗО и других устройств, которые планируется установить.
2. Способ установки. Встраиваемые щитки более эстетичны, накладные проще монтировать.
3. Материал корпуса. Металлические прочнее, пластиковые легче и дешевле.
4. Степень защиты IP. Для сухих помещений достаточно IP31, для влажных нужно IP54 и выше.
5. Наличие прозрачной дверцы для удобства контроля состояния автоматов.

Для типовой квартиры обычно достаточно щитка на 12-24 модуля. Для частного дома может потребоваться щит на 36-54 модуля и более.

Особенности выбора электрощитка для частного дома

При выборе электрощита для загородного дома нужно учесть некоторые нюансы:

• Потребуется больше места для автоматов, так как нагрузка обычно выше, чем в квартире
• Желательно предусмотреть резерв для будущего расширения
• Для наружной установки нужен щит с высокой степенью защиты IP54-65
• Удобны щиты с возможностью секционирования для разделения нагрузок
• Для мощной нагрузки подойдут металлические щиты

В частном доме часто устанавливают несколько щитов — вводной, распределительный, для наружного освещения и т.д. Это позволяет грамотно организовать электроснабжение.

На что обратить внимание при выборе электрощита?

При выборе электрического щитка следует обратить внимание на следующие важные характеристики:

• Номинальный ток вводного аппарата (зависит от мощности вводного кабеля)
• Количество отходящих групп (определяется числом электроприемников)
• Наличие шин N и PE для подключения нулевых и заземляющих проводников
• Возможность установки дополнительного оборудования (реле, контакторов)
• Удобство монтажа и обслуживания
• Наличие сертификатов соответствия нормативным требованиям

Правильно подобранный электрощит обеспечит надежное и безопасное электроснабжение дома или квартиры на долгие годы. При возникновении сложностей с выбором лучше обратиться к специалисту-электрику.

Требования к установке электрических щитков

При установке электрощитков необходимо соблюдать определенные требования:

• Щиток должен быть установлен в легкодоступном месте
• Высота установки — 1,4-1,7 м от пола до верхней кромки
• Дверца щитка должна открываться не менее чем на 95°
• Перед щитком должно быть свободное пространство шириной не менее 0,8 м
• Щиток должен быть надежно закреплен на стене или в нише
• Ввод кабелей осуществляется снизу или сверху через уплотнители

Установку электрощитка следует доверить квалифицированному электрику. Это обеспечит правильный монтаж и подключение всех элементов.

Заключение

Выбор подходящего электрического щитка — важный этап организации системы электроснабжения. Правильно подобранный и установленный щиток обеспечит надежную защиту электросети, удобство эксплуатации и безопасность. При выборе нужно учитывать назначение, место установки, количество отходящих линий и другие факторы. В сложных случаях рекомендуется проконсультироваться со специалистом для подбора оптимального варианта.

Электрический щит. Как собрать электрический щиток в квартире

Завершающим этапом электромонтажных работ в доме является установка электрического щита. Большое значение при этом имеет правильный выбор места для его установки.

Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается.

Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.

Чтобы не заморачиваться такими вопросами как собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

Из какого материала должен быть корпус электрощита?

Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры.

Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.

Типы электрощитов

Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.

Из каких элементов состоит электрический щит?

• 1). DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу.
• 2). Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений.
• 3). Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть.
• 4). Соединительные провода необходимого сечения.
• 5). Электросчетчик – устанавливается при необходимости.

Как собрать электрический щиток?

В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.

После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.

Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.

Перед тем как собрать электрический щиток необходимо соблюдать правило:

Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.

Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.

Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.

Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.

В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.

Подключение приборов учета в электрощите — права!

Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.

Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.

Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.

В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взымает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.

Понравилась статья — поделись с друзьями!



Электрощиток для квартиры и дома, как его правильно выбрать

Электрощиток для квартиры и дома, как его правильно выбрать

Распределительный щит — комплектное устройство, предназначенное для приема и распределения электрической энергии при напряжении менее 1000 В одно- и трехфазного переменного тока частотой 50—60 Гц, нечастого включения и отключения линий групповых цепей, а также для их защиты при перегрузках и коротких замыканиях.

Электрический распределительный щиток – сердце домашней электропроводки, поэтому при необходимости замены электропроводки в квартире или доме одним из основных вопросов является выбор электрощитка. В данной статье рассмотрим вопрос о том, как правильно выбрать электрощиток для квартиры и дома.

Особенности выбора электрического щитка для квартиры

Если речь идет о выборе электрощита для квартиры, то в данном случае, обычно выбирается один щиток, устанавливаемый в прихожей (коридоре) квартиры. При этом щит учета, как правило, устанавливается на этаже, в подъезде.

Учетно-распределительный щит на этаже может быть общим для нескольких квартир. В нем устанавливается приборы учета квартир, групповой автоматический выключатель и автоматические выключатели индивидуально на каждую квартиру. Корпус данного щитка обычно изготавливают из металла, на лицевой стороне должны быть вставки из стекла или прозрачного пластика для возможности снятия показаний приборов учета.

Выбор металлического корпуса щитка обусловлен, прежде всего, тем, что металлические щитки могут быть укомплектованы запирающими устройствами, предотвращающими проникновение посторонних лиц в электрощит.

Размер щитка выбирается исходя из количества приборов учета, автоматических выключателей, а также шин, посредством которых осуществляется распределение электроэнергии на потребителей. В данном щитке монтируется монтажная панель, на которую монтируются приборы учета, DIN-рейки для установки защитных аппаратов, а также элементы для распределения электроэнергии.

Вместо одного щитка на каждом этаже многоквартирного дома может быть установлен один этажный щит, в котором монтируется групповой защитный аппарат и осуществляется распределение электроэнергии на несколько квартирных щитов учета. Квартирный щиток учета может быть выполнен из металла или пластика.

Металлический этажный или квартирный щиток, как правило, имеет монтажную панель, на которой монтируются необходимые элементы. Квартирные пластиковые щитки учета рассчитаны на установку одного прибора учета и одного защитного аппарата. Выбор квартирного щита учета обуславливается размером прибора учета.

От прибора учета кабель заходит в квартиру и поступает в квартирный щиток. В квартирном щитке осуществляется распределение полученной электроэнергии на отдельные линии электропроводки, а также установка модульных защитных аппаратов для защиты каждого из участков электропроводки, а также электропроводки в целом. Таким образом, при выборе квартирного щитка основным критерием выбора является его размер, а именно количество модульных мест, на которые рассчитан корпус щитка.

Для того чтобы правильно выбрать электрощиток для квартиры, необходимо прежде всего определиться с количеством защитных аппаратов, которые планируется установить в щитке для защиты новой электропроводки. В данном случае идет речь об автоматических выключателях, устройствах защитного отключения или дифференциальных автоматах. Также для защиты электропроводки и бытовых электроприборов может быть установлено реле напряжения и разрядник.

Кроме того, в квартирном щитке может быть установлен ряд дополнительных устройств, обеспечивающих различные функции. Например, недельный таймер, импульсное реле, GSM-реле и др. В общем, размер щитка зависит от количества устанавливаемых в него устройств и защитных аппаратов, также других элементов, посредством которых осуществляется распределение полученной электроэнергии.

Также при выборе квартирного щитка следует учесть его внутренний объем – он должен позволить беспрепятственно завести и подключить все линии электропроводки.

Что касается материала электрического щитка, то в данном случае можно выбрать как пластиковый, так и металлический щиток. Степень защиты корпуса IP в данном случае не играет роли, так как щиток, установленный в квартире, не подвергается воздействию негативных факторов окружающей среды.

Следующий критерий выбора корпуса электрического щитка для квартиры – вариант его исполнения, а именно способ его монтажа. Существуют накладные и встраиваемые корпуса электрощитов. С эстетической точки зрения, встраиваемые корпуса предпочтительны, так как они не выделяются и не портят внешний вид интерьера.

Корпус данного щитка утапливается в стену, снаружи видна только его крышка. Существует корпуса электрических щитков, выполненных под дерево, либо нейтральные варианты, которые можно оформить по своему усмотрению, например, заклеить теми же обоями, которые поклеены в прихожей, где установлен щиток. Таким образом, щиток не будет выделяться, и портить внешний вид.

Но следует учитывать, что встраиваемые корпуса щитов подходят только в том случае, если есть возможность выполнить требуемое углубление в стене. Если стена является несущей и ее запрещено углублять для предотвращения снижения ее несущей способности, то придется выбрать накладной электрощиток, который монтируется непосредственно на стену без углубления либо с минимальным углублением, если это предусмотрено конструкцией корпуса щитка.

Как выбрать электрический щиток для дома

Что касается размера электрического щитка, то в данном случае все так же, как и при выборе квартирного щитка – все зависит от количества устанавливаемых в щиток защитных аппаратов и других устройств. Единственное отличие в том, что в частном доме может быть несколько щитков, в зависимости от потребностей и количества сооружений на территории частного дома.

В основе всегда стоит главный учетно-распределительный щит или щит учета. В данном случае все зависит от требований снабжающей организации относительно типа щитка и его размещения, а также личных предпочтений потребителя.

Первый вариант — ставят отдельный щиток для прибора учета и вводного автоматического выключателя, в данный щиток заводится питающий кабель, а далее кабель от данного щита поступает в главный распределительный щиток дома.

Второй вариант предусматривает установку прибора учета в главный распределительный щиток, сюда же заводится питающий кабель с опоры линии электропередач. При необходимости подключения дома к электрическим сетям всегда в первую очередь следует обратиться в снабжающую организацию, которая предоставляет услуги электроснабжения, и уточнить существующие требования относительно размещения щита, его компоновки и какие типы разрешено монтировать.

Если схема домашней электропроводки не сложная, отсутствует необходимость электроснабжения гаража, бани либо других вспомогательных сооружений на территории частного дома, то можно ограничиться установкой одного распределительного щитка, в котором будут монтированы необходимые защитные аппараты и другие устройства для домашней электропроводки. В противном случае на территории частного дома может быть монтировано несколько щитков, запитанных от главного распределительного щитка.

Каждый отдельный щиток для питания дома, гаража, бани, мастерской и т.д. выбирается индивидуально, исходя из требуемого количества устанавливаемых электрических аппаратов.

При выборе электрощитка для дома необходимо учитывать возможные негативные факторы окружающей среды. Внутри дома, в сухом помещении можно установить пластиковый или металлический щиток любого конструктивного исполнения и степени защиты корпуса, как и в квартире.

Щитки, устанавливаемые вне помещений, должны иметь защиту от негативных факторов окружающей среды – осадков, пыли, воздействия посторонних предметов.

Для установки вне помещений подойдет металлический корпус со степенью защиты IP55, 65 – такие щитки могут стоять под открытым небом без дополнительной защиты. Если щитки не будут находиться под открытым небом, например, под навесом, то можно использовать корпуса щитов с защитой IP44, IP54. Все перечисленные корпуса электрощитов могут монтироваться внутри помещений с повышенным уровнем влажности, например, в гараже или бане.

При выборе защищенных корпусов электрических щитков следует обратить внимание на количество герметичных вводов и их размер – диапазон используемых сечений подключаемых кабелей.

При выборе электрического щитка в квартиру или дом немаловажным критерием является качество продукции, так как электропроводка монтируется на продолжительное время, поэтому необходимо выбирать проверенный, качественный товар известных брендов.

Ранее ЭлектроВести писали, что в Германии железнодорожная сеть будет получать электроэнергию из прибрежной ветроэлектростанции Nordsee Ost мощностью 295 МВт.

По материалам: electrik.info.

Распределительный щит, щиток электрический: встраиваемый или навесной?

При необходимости установки распределительного электрического щита встает вопрос о выборе корпуса для него. В данной статье рассмотрим особенности выбора корпуса для распределительного электрического щитка.

Навесные и встраиваемые корпуса для распределительных электрических щитков

Первое, на что следует обратить внимание при выборе корпуса для распределительного щитка – это способ его монтажа. Существует продукция навесного и встраиваемого типа. Навесной щит крепится на стену. При этом весь корпус электрического распределительного щитка находится на поверхности стены. Навесные электрические щитки Корпус встраиваемого типа монтируется непосредственно в стену, снаружи находится только его крышка. Навесной и встраиваемый корпус электрических щитков Если вы планируете установить распределительный электрический  щит в квартире (доме), то, исходя из эстетических соображений, лучше выбрать встраиваемый корпус. Но не всегда есть возможность вмонтировать корпус в стену. Если распределительный щит имеет достаточно большую глубину, а толщина стены небольшая, то в данном случае необходимо выбрать наружный корпус щитка.

Материал корпуса: пластик или металл?

Один из критериев выбора корпуса для электрического щитка – это материал, из которого он изготовлен. В данном случае есть выбор между двумя материалами: пластик и металл. Для квартирного распределительного электрощита можно выбрать встраиваемый пластиковый корпус (бокс) Тусо 68112 СП 12 с прозрачной пластиковой дверцей. Данный корпус предназначен для установки модульных устройств (автоматических выключателей, устройств защитного отключения и других устройств защиты и автоматики квартирной электропроводки). Встраиваемый пластиковый бокс Тусо 68112 Приведенный выше тип пластикового корпуса рассчитан на 12 модульных аппаратов. При желании можно приобрести корпус с необходимым количеством модульных мест. Если распределительный щит планируется установить в подъезде, то лучше выбрать корпус, выполненный из металла. Как правило, металлические корпуса распределительных щитков комплектуются замками. Если стандартная комплектация продукции не предусматривает наличие запирающих устройств, то их можно заказать дополнительно. Ниже рассмотрим несколько типов металлических корпусов распределительных шитков.

Типы металлических распределительных электрических щитков

Существует несколько типов металлических распределительных электрических щитков: ЩРН, ЩРВ, ЩРУН.

• ЩРВ – щит распределительный, предназначенный для внутренней установки (встраиваемый).
• ЩРН – щит распределительный, предназначен для установки непосредственно на стену (навесной). Кроме того, при необходимости данный тип щит может быть установлен на полу.

Щит распределительный металлический ЩРВ и ЩРН Корпуса электрических щитков вышеприведенных типов используются практически повсеместно. В них могут монтироваться, как модульные аппараты, так и другие электрические низковольтные аппараты. Рассмотрим несколько примеров использования корпусов типов ЩРН (В) для распределительных щитов. В одном из помещений промышленного предприятия необходимо обеспечить приточно-вытяжную вентиляцию. Для монтажа электрических аппаратов, которые предназначены для управления приточно-вытяжной вентиляцией, используется распределительный щит типа ЩРН. В щитке монтированы магнитные пускатели, автоматические выключатели, клеммники, реле. На дверце щита установлены контрольные лампы, измерительные приборы, ключи управления, переключающие устройства. На распределительной подстанции, в помещении общеподстанционного пункта управления установлен щит типа ЩРВ. В данном щитке монтированы автоматические выключатели, клеммные колодки. Щит выполняет функции распределения электроэнергии на несколько линий для питания собственных нужд подстанции, а также для защиты данных линий от аварийных режимов. ЩРУН (В) – навесной (если ЩРУВ, то встраиваемый), учетно-распределительный электрический щит, который предназначен для монтажа модульных аппаратов, а также счетчиков электроэнергии. Приведем пример использования корпуса щитка данного типа. Навесной учетно-распределительный щит ЩРУН Вы подключаете частный дом к электрической сети. У вас есть трехфазный ввод и соответственно вам необходимо установить трехфазный счетчик электрической энергии, а также такие модульные аппараты, как автоматические выключатели и устройства защитного отключения, которые предназначены для защиты электропроводки вашего дома. Для этой цели можно выбрать распределительный электрический щит типа ЩРУН-3/12 Vell. В данный щит вы сможете установить все необходимые элементы, как счетчик, так и модульные аппараты. Также вы сможете приобрести запирающее устройство, которое будет защищать ваш электрический щит от нежелательного доступа, например, от детей.

Типы корпусов распределительных электрических щитков по IP

Один из наиболее важных критериев выбора корпуса для распределительного щитка – это степень его защиты от негативного воздействия негативных предметов и влаги. В соответствии с общепринятыми стандартами существует маркировка IPxy, где цифры «x» и «y» — степени защиты корпуса оборудования от воздействия посторонних предметов и влаги соответственно. Какую степень защиты корпуса для электрического распределительного щитка выбрать? В первую очередь необходимо руководствоваться местными условиями, где планируется установка щитка. Если вы планируете установку электрического щитка на улице, то вам следует выбрать корпус со степенью защиты IP54. Данный корпус полностью защищен от проникновения пыли и посторонних предметов, а также от брызг воды произвольного направления. Отличительная особенность корпусов данной степени защиты – наличие уплотнения между дверцей и щитом. Корпус со степенью защиты IP54 Внутри помещения достаточно будет степени защиты IP31 – защита от предметов более 2,5 мм (в том числе ручной инструмент), а также защита от капель воды, которые попадают на корпус в вертикальном направлении.

Металлические корпуса элетрических щитков с отделкой под дерево

металлический корпус распределительного щитка Фотка под дерево
( пример цвета венге и беленый дуб) Если вы планируете установку распределительного электрического щитка в квартире (доме), то наверняка задумывались о том, как он впишется в интерьер комнаты, в которой он будет установлен. Современный ассортимент предлагает металлические корпуса под дерево. Корпус, выполненный под дерево, идеально вписывается в дизайн комнаты. Использование корпуса данного типа особенно актуально в тех случаях, когда необходимо монтировать сравнительно большой распределительный щиток для квартирной электропроводки.

Как выбрать электрический щиток под автоматы

Щиток электрический под автоматы — один из главных узлов электросети в любом помещении. В него устанавливают автоматические выключатели для защиты проводки, УЗО и другие устройства для контроля сети электропитания. От правильности подобранного оборудования зависит надёжность и безопасность всей электролинии.

Методы и условия монтажа

Есть два основных типа установки электрощитка:

• навесной;
• встраиваемый (внутренний).

Навесные модели более распространённые. Они популярны благодаря тому, что их можно установить практически в любом месте. Такие щитки подходят для помещений с бетонными стенами. Поэтому часто их монтируют в квартирах, частных домах и даже гаражах. Навесные щитки достаточно хорошо защищены, безопасны, не требуют специальных условий установки. Встраиваемые варианты используют в помещениях со стенами из гипсокартона.



Подбор материала корпуса

Для изготовления корпуса электрощитка чаще всего применяют пластик или металл. Металлическая коробка более практичная, долговечная. Она не боится перепадов температуры и неблагоприятных условий. Поэтому её обычно используют на улице, в частных домах, помещениях гаражного типа.

Пластиковые электрические щитки считаются более безопасными, выглядят намного эстетичнее. Их монтируют в квартирах, жилых помещениях. Такое изделие легко вписать в любой интерьер.

Сейчас популярны пользуются мультимедийные IT-щитки. Благодаря им можно совместить электрическое оборудование и сетевые устройства. Корпус таких моделей рассчитан на использование беспроводных гаджетов.

Модули подключения

На что ещё следует обратить внимание — количество подключаемых модулей. Самые простые модели предусматривают один однополюсной либо двухполюсной автомат. Более сложные конструкции вмещают до 40 автоматических выключателей.

Чтобы выбрать подходящий электрощиток для квартиры, нужно изучить схему разводки сети. Как правило, для квартиры достаточно щитка с 12–16 модулями. Для частного дома или дачи — до 20–24 подключений.

От количества потребителей энергии будет зависеть и размер коробки. Стандартная ширина каждого модуля — 1,8 см. Это повлияет на выбор места для щитка.

В офисах или небольших отдельных помещениях рациональнее использовать небольшие пластиковые боксы. Они вмещают до десятка автоматов и выключателей. Такие варианты более компактные и незаметные, их проще установить.

Виды электрических щитков  | ehto.ru

Вступление

Электрический щиток является распределительным узлом во всех электрических сетях напряжением до 600 Вольт. Без электрических щитков не планируется ни одна распределительная сеть, начиная от ввода в многоквартирный дом, до групповой цепи в квартире. Также, электропроводка любого загородного строения от коттеджа до гаража и бани не возможны, как, по сути, так и по нормативам, без монтажа электрических щитков. В этой статье рассмотрим, какие виды электрических щитков определены по нормативным документам РФ.

В электросетях 380/220 В и 600/380 В для ввода электрической энергии и её, последующего распределения потребителям служат электрические щитки. Смонтированные в электрическом щитке устройства нужны для нечастого, что важно, включение или отключения электротока, а также для защиты групповых цепей от перегрузок и аварийных коротких замыканий.

В РФ производство, монтаж и сборка электрощитков осуществляется по целому ряду нормативных документов. Основные из этих документов: Гост 51321, 51778-2001, Гост Р 51628-2000.

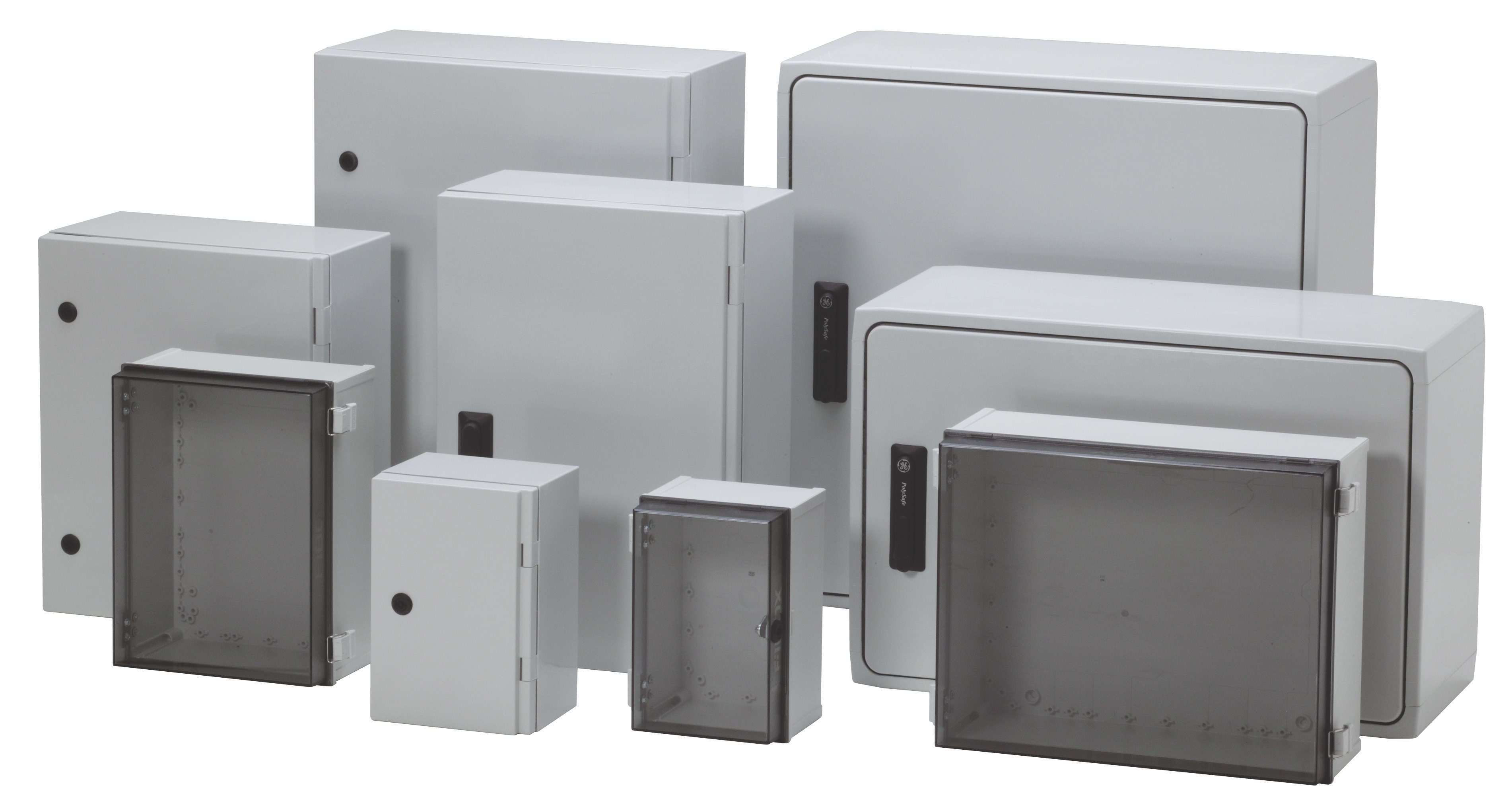

Виды электрических щитков по материалу корпуса

По внешнему виду электрический щиток это закрытый или полузакрытый (без задней стенки) короб с дверцей. Большие щиты называют шкафами, электрический щиток для квартиры называют бокс.

Основной материал для корпуса (оболочки) электрических щитков это металл. Электрические щитки для квартир (боксы) изготавливают пластика стойкого к воспламенению.

Виды электрических щитков многоквартирных домов

В жилых многоквартирных домах электрические щитки делят:

• Этажные;
• Квартирные.

Этажный щиток, по названию, устанавливается на этаже и предназначен для приема электрической энергии питающей цепи от ВРУ, и распределения её по квартирам.

Современные этажные щитки, группы этажных щитков.

Квартирный щиток принимает электроэнергию от этажного щита и распределяет её по потребителям квартиры, создавая групповые квартирные цепи.

Квартирный бокс на 12 посадочных мест.

Также, предусмотрено деление щитка этажного:

• Только распределения (распределительный),
• Электроучета и распределения (учетно распределительный),
• Учетно распределительный групповой.

Последние щитки наиболее характерны в бетонных «коробочках» постройки 70-х, 80-х годов. Они стоят на этажах, в них установлены и электрические счетчики квартир, и автоматы защиты групповых цепей квартиры.

Этажный щит старого образца

Квартирные щитки без счетчика называют групповые, а со счетчиком учета – учетно-групповые.

Как видите, деление очень простое. Если к этому добавить, что все квартирные электрические щитки делятся на встраиваемые в нишу и щитки навесной установки, то уровне подъездной электрической сети видов щитков больше нет.

Виды щитков электрических для частных домов

В принципе деление щитков для частных домов аналогично делению квартирных щитков. Однако, согласно нормативам, чаще местным, приборы учета нужно выносить из дома, следовательно, из электрического щитка дома, так что, для частного дома используют групповые распределительные щитки.

Распределительный (Групповой) электощиток в сбореУчетно-групповой электощиток

Для абонентского отвода от ВЛИ используют вводные щитки с учетом. Их ставят на столбе отвода или на фасаде дома. Эти щитки выполнены в металлическом корпусе с защитой IP не менее 54.

Группа вводных устройств на столбеУчетно распределительный (вводной) электощиток на фасаде дома

Дополнения

Количество мест под установку защитных устройств (автоматов защиты и УЗО или дифференциальных автоматов), называемых посадочные места, зависит от проекта электрической сети. У каждого электрощита количество посадочных мест указано в паспорте. В учетно-распределительном щитке предусмотрено место для установки электросчетчика.

©Ehto.ru

Статьи по теме

• Записи не найдены

Электрический щиток в квартире

Электрический щиток в квартире



            Электрическая сеть дома или квартиры — это не только провода, розетки, лампочки и выключатели. Более сложной и самой важной частью электрической цепи считается электрический щиток, в котором находятся автоматические выключатели, УЗО, дифавтоматы и дополнительная аппаратура. Именно в электрическом щитке  располагается узел управления всем электрохозяйством на отдельном участке. До недавнего времени в квартирах никаких электрических щитков не было. Считалось, что вполне достаточно распределительного щита, который находится на лестничной площадке. На отдельную квартиру полагался электрический счетчик да пара автоматов.

Впрочем, иногда счетчик размещался в квартире и при нем — две пробки-предохранителя. Однако прогресс не стоит на месте, потребление энергии возросло в несколько раз, а требования к безопасности изменились. Достаточно сказать, что 30 лет назад потребление на отдельную квартиру ограничивалось мощностью 800 Вт. Сравните эту цифру с энергопотреблением сегодня. Один электрочайник потребляет 1,5–2 кВт, не говоря уже о стиральных машинах, СВЧ-печах, кондиционерах и т. д. Понятно, что вместе с возросшим потреблением энергии изменились и требования к электрооборудованию.





            Большое значение имеет правильный выбор места для его установки.

Примечание: Электрический щит целесообразно устанавливать в середине помещения – в этом случае расход электрического кабеля значительно уменьшается. Наиболее удобным в эксплуатации будет электрический щит, расположенный возле входа в помещение.



            Чтобы  не собрать электрический щиток, можно приобрести электрощит уже полностью собранный, укомплектованный автоматическими выключателями и однофазным счетчиком. Хотя на мой взгляд более разумно и к тому же экономичнее собрать его самостоятельно по частям.

            Наиболее распространенными являются электрощиты, корпус которых выполнен из пластика или металла. Для изготовления пластмассовых щитов используется специальный термопластик, устойчивый к продолжительному воздействию на него высокой температуры. Такие щиты обладают привлекательным внешним видом, поэтому легко вписываются в интерьер помещения. Электрощиты из металла выполняются обычно сварным способом. Благодаря большому выбору модификаций можно подобрать металлический электрощит с необходимой комплектацией.



Типы электрощитов

            Существует два вида электрических щитков – накладные и встраиваемые. В домах, оборудованных скрытой электропроводкой, рекомендуется установка встроенного электрощита. Такие щиты обладают более привлекательным видом, при этом занимают намного меньше места.

Примечание: Нельзя забывать, что встроенный электрощит устанавливается в специальную нишу, которую необходимо подготовить заранее. Такая ниша обычно оборудуется с использованием алебастра или гипса.

                 Накладные электрощиты обычно устанавливаются в зданиях, где проведена наружная электропроводка. Крепление накладных щитов осуществляется с помощью саморезов или дюбель-гвоздей.



Электрический щит состоит из следующих элементов:

1. DIN-рейка является специальным устройством, на котором закрепляются автоматы защиты специальными защелками. DIN-рейка выполняется из металлической пластины, и крепится к корпусу электрощита с помощью специального крепления. В случае необходимости DIN-рейку можно резать с помощью обычной ножовки по металлу;

2. Шина распределительная предназначена для соединения в распределительном электрощите всех рабочих нулевых проводов. Вторая распределительная шина в щите предназначена для соединения заземляющих проводов. Исполнение распределительных шин может быть открытым или закрытым. Распределительные шины закрытого исполнения защищены от прикосновений;

3. Автоматы защиты (автоматические выключатели) – их количество и номинал зависят от количества и мощности электроприборов, подключаемых в сеть;

4. Соединительные провода необходимого сечения;

5. Электросчетчик – устанавливается при необходимости.



Выбираем электрический щиток

            В состав стандартного электрического щита обычно входит электросчетчик, дифференциальные автоматы (УЗО), типовые автоматические выключатели, вводный автомат, а также шины – нулевая и заземляющая.



            После установки щита на стену его необходимо собрать. К щиту нужно подключить определенное количество концов кабеля, которые обязательно еще в процессе закладки должны быть подписанными, в противном случае придется большое количество времени потратить на прозвонку каждого кабеля.

            С конца каждого провода необходимо снять верхнюю изоляцию и, если провода одного цвета, пометить фазную жилу.

            В электрощите с помощью саморезов устанавливается монтажная DIN-рейка, на которой будут установлены автоматы защиты.

            Крепление современных автоматов осуществляется с помощью специального защелкивающего устройства крепления.



            Устанавливать автомат защиты на DIN-рейку достаточно просто – нужно с одной стороны автомата с помощью узкой отвертки оттянуть защелку, приставить автомат к рейке и защелкнуть автомат. Так устанавливаются все автоматы защиты.

Примечание: Порядок расположения автоматов защиты должен быть следующим. Сначала (справа) устанавливается вводной автомат, после него – УЗО, а далее все остальные автоматы защиты в удобном порядке.



Внимание! Перед тем как собрать электрический щиток необходимо соблюдать правило: Вводной автомат, обязательно должен быть двухполюсный — для однофазной сети и трех полюсным — при трехфазной.



            Далее монтируется на свое место нулевая планка. К ней подключаются все нулевые жилы, предварительно подогнанные по длине, за исключением тех групп, которые подключаются через УЗО.

            Теперь необходимо подключить автоматы. Питание должно подводиться к верхним клеммам автомата. К нижним клеммам подключаются фазные провода питания электрических групп проводки помещения.



            Питание (фазу) нужно подключить к верхним клеммам каждого автомата, для чего можно использовать перемычки. В качестве таких перемычек необходимо использовать провод большего сечения, чем провод, подключаемый к нижней клемме автомата.





Лучше всего в этом случае использовать такой же провод, из которого выполнен ввод.



            В электрическом щите, кроме автоматов защиты, устанавливается УЗО – дифференциальный автомат. К нему подключаются группы электросети, расположенные в зонах с повышенной влажностью.



Подключение приборов учета в электрощите — права!

            Перед подключением к электрической линии счетчика необходимо узнать в энергосбыте, кто имеет право выполнять такие работы.



            Очень часто контролеры дают разрешение подключать счетчик самостоятельно, но после этого обязательно необходимо, чтобы представитель энергоснабжающей организации составил акт замены электросчетчика и опломбировал его.



            Если самостоятельно подключить электросчетчик вам не разрешают, то к нему нужно подвести провода, которые контролер самостоятельно подключит и опломбирует счетчик.



Внимание! В любом случае нужно согласовывать свои действия относительно подключения электрического счетчика с представителями энергосбыта (организации, которая взимает плату за потребляемую электрическую энергию). В противном случае у вас могут возникнуть очень большие проблемы.



P. S. Обязательно подпишитесь на новые статьи информационного портала «azbukainfo-tlt.ru» и получайте свежую,  полезную информацию по  ремонту своего жилища — своими руками, по оптимизации бюджета,  полезную информацию по строительству вашего дома, купле-продаже квартир, аренды и всего, что касается недвижимости. Хотите оперативно узнавать о новых статьях — установите Виджет Яндекса.



Если Вы неуверенны в своих силах и полученных знаний, опасаетесь за жизнь свою и своих близких, переживаете за безопасность своего жилища Оставить Заявку — Специалисты компании, помогут Вам, в решении всех насущных проблем и вопросов.



P.S. S. Какие вопросы у вас еще есть по этой теме? Напишите внизу, в комментариях, а я постараюсь найти на них ответы. Так же не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных ниже.



На главную

Как собрать электрощиток своими руками: последовательность работ

Содержание:
Оборудование для квартирного электрического щитка и его назначение
Электрощиток своими руками: сборка
Электрический щиток для квартиры: советы по сборке электрического оборудования

Ни одна электропроводка современного дома или квартиры не в состоянии функционировать полноценно, без качественного распределения электроэнергии между всеми домашними потребителями. Эта функция и возлагается на электрощиток, в котором сосредоточено оборудование, отвечающее не только за распределение электрической энергии, но и за безопасность эксплуатации проводки и даже за учет потраченной энергии. Именно такой щиток мы и рассмотрим в этой статье. Вместе с сайтом stroisovety.org досконально изучим вопрос, как собрать электрощиток своими руками, какое для этого понадобится оборудование и инструменты.

Электрощиток для квартиры фото

Оборудование для квартирного электрического щитка и его назначение

В принципе, для того чтобы собрать простой электрощиток для дома, оборудования понадобится не так уж и много – его можно перечислить на пальцах.

1. Входной автоматический выключатель – обычно двойной, для обесточивания электропроводки сразу по двум электропередающим кабелям (фаза и ноль). Мощность этого автомата рассчитывается в зависимости от суммарной нагрузки всех потребителей электроэнергии в доме или квартире. Как правило, это 32А – такой силы тока вполне достаточно, чтобы справиться с большой нагрузкой и в то же время сработать при малейшем коротком замыкании.

2. УЗО или, как его еще называют, дифференцированное реле. Устройство защитного отключения реагирует на утечку тока – его настройки в прямом смысле слова позволяют безопасно совать пальцы в розетку. Речь идет о миллисекундах – именно за такое время сработает дифференцированное реле и обесточит электропроводку. Оно реагирует на малейшие утечки напряжения – скажем так, если где-то ноль проводки замкнет на землю, то УЗО сработает и напряжение в сети исчезнет. Можно, конечно, собрать электрощиток и без него, но отказываться от такой защиты не стоит и всегда следует помнить о своей безопасности.

Как установить квартирный электрощиток своими руками фото

3. Вспомогательные автоматические выключатели. Они предназначены для контроля электрических цепей каждой отдельно взятой комнаты или одного мощного потребителя. По-хорошему, таким автоматическим выключателем необходимо снабдить каждую комнату и каждый электрический прибор, потребляемая мощность которого зашкаливает за 1,5кВт. К таким приборам можно отнести водонагревательные баки, стиральные и посудомоечные машины, электродуховки, ванны джакузи и т.д. Мощность таких автоматических выключателей выбирается в зависимости от нагрузки на электрическую цепь. В среднем, это 16А.

4. Распределительная шина – медная контактная полоса, используемая для безопасного и быстрого соединения распределительных автоматических выключателей между собой. С ее помощью электрическая энергия одновременно поступает на входы всех автоматов.

Электрощиток для дома фото

5.Нулевая рейка – в ее задачи входит объединить все нулевые кабели, идущие от потребителей. При наличии в доме или в квартире заземления она также используется для коммутации жил заземления.

6.Электрический щиток. Как же без него? Ведь где-то нужно размещать все это оборудование. Они бывают разные. Встраиваемые и накладные ящики для квартирного электрического оборудования разделяются по размерам, что, в свою очередь, позволяет устанавливать в них разное количество оборудования.

7. О приборе учета говорить не будем, он идет как бесплатное приложение к любой квартире или к дому. Это сфера деятельности исключительно городских энергетических сетей.

Сборка электрощитка своими руками

Электрощиток своими руками: сборка

Начнем с того, что счетчик электроэнергии и главный автоматический выключатель электроэнергии вам установят соответствующие городские службы. В их работу лучше не вмешиваться, так как это чревато большими штрафами. А вот все, что находится после главного автомата защиты, очень даже легко и просто собрать своими руками и не переплачивать огромные деньги.

Итак, начнем. Практически в любом электрическом щитке имеется специальная планка для установки автоматического оборудования. Вернее сказать, их там несколько – длинная и две короткие. На одну из коротких будет установлен главный автомат, а вторая будет использована для монтажа УЗО. Его и ставим на это место, после чего подаем на него питание. Он имеет точно такие же подключения, как и двойной автоматический выключатель, к которым необходимо подсоединить провода, идущие от главного автомата. Здесь главное не перепутать ноль и фазу. Внимательно посмотрите на УЗО – там все написано. О том, что главный автомат должен быть отключен, думаю, напоминать не нужно.

Как собрать электрощиток своими руками фото

На следующем этапе работ в квартирный электрощиток нужно установить все имеющиеся одинарные автоматические выключатели и соединить их между собой контактной шиной. Верхние клеммы автоматов полностью откручиваются, после чего в них вставляются загнутые концы шины, а клеммы с усилием зажимаются. В ближайший к УЗО автомат (а вернее в его верхнюю клемму) вставляется провод, выходящий из фазы дифференцированного реле.

Установка автоматических выключателей фото

Теперь займемся нулем. Где-нибудь рядом с автоматами нужно поставить нулевую планку и с помощью одного из винтов, имеющихся на нулевой планке, и куска провода подключить к ней нулевой выход УЗО.

В принципе, это все, включаем главный автоматический выключатель и проверяем наличие электрического питания на выходе каждого из автоматов. Делается это просто. Нужно включить все автоматические выключатели в рабочее положение и с помощью индикаторной отвертки определить их работоспособность. При прикосновении пальцем к металлическому ободку на рукоятке отвертки должна загореться встроенная лампочка.

Если все в порядке, то можно переходить к подключению отдельных электрических цепей квартирной проводки. Здесь все просто, вы же догадались подписать каждый из проводов, который выходит из стены? Фаза подключается к автомату, а ноль к нулевой планке. Автомат подписываем, чтобы не забыть его назначение.

Электрический щиток своими руками фото

Электрический щиток для квартиры: советы по сборке электрического оборудования

Несмотря на кажущуюся простоту, собрать квартирный электрический щиток своими руками не так уж и легко. Как и в любой подобной работе, здесь имеется масса нюансов:

1. Во-первых, это подключение проводов. Все подключаемые концы должны быть либо пропаяны, либо оснащены специальными обжимами, которые, по-хорошему, тоже нужно пропаивать.
2. Во-вторых, это подключение автоматов и прочего оборудования. Все клеммы должны быть качественно затянуты. Слабые и шевелящиеся контакты ни к чему хорошему не приводят – они, как правило, греются, в результате чего изоляция и пластиковый корпус автоматов оплавляется. Результаты слабых контактов могут проявиться в виде короткого замыкания.
3. В-третьих, это аккуратность монтажа, выраженная в установке маркировки на проводах. Как вы считаете, спустя год или два вы вспомните, какой провод куда идет? Вот и я так думаю – именно поэтому не лишним будет хотя бы увязать провода в группы и подписать их назначение.
4. В-четвертых, не забывайте правила электробезопасности – работайте только при отключенном энергоснабжении.

Автоматы электрического щитка

В общем, как бы там ни было, а вопрос, как собрать электрощиток своими руками, для многих людей так и останется нерешенным. Дело в том, что такие работы без минимальных знаний принципов действия электричества производить не следует, и если вы уж решились на самостоятельную сборку и установку квартирного электрического щитка, то будьте добры изучить их.

Автор статьи Дмитрий Ворохов

Револьвер Evo Snow — Electric Shield

Тип щита	NutraFog II двухслойный лицевой щиток с защитой от запотевания, царапин и искажений без искажений, с электрообогревом и защитой от ультрафиолета Раскрывающийся солнцезащитный козырек для защиты от солнца «на лету»
Строительство	Петли ClickRelease для снега, оптимизированные для увеличения веса Electric Snow Shield Завеса подбородка для предотвращения попадания холодного воздуха в шлем
Щеки	Контурные подушечки щеки для превосходной посадки и комфорта
Вентиляция	Система вентиляции Velocity Flow с FlowAdjust
Сертификация	ТОЧКА
Противотуманное покрытие	Противотуманное покрытие

MX-9 Adventure Snow — Electric Shield

Тип щита	NutraFog II противотуманный, устойчивый к царапинам и искривлению лицевой щиток с электроподогревом и защитой от ультрафиолета
Строительство	Дыхательный бокс полного охвата с регулировкой переносицы
Козырек	Двухточечный регулируемый козырек с отверстиями для забора воздуха
Вентиляция	Система вентиляции Velocity Flow с FlowAdjust
Подходящая система	3 размера Shell и EPS для индивидуальной подгонки
Противотуманное покрытие	Противотуманное покрытие

GM-11S Solid — Electric Shield

9006 9000 900

36

ДЕТАЛИ И ПРИНАДЛЕЖНОСТИ GM-11 / GM-11S
Номер микрофиши	Номер позиции		9 Описание	Розничная цена
1	Shield	Прозрачная линза	72-3342	19.95
1		Однолинзовый дым	72-3343	19.95
1		Однолинзовый Hi-Def Янтарь	72-3344	19.95		Прозрачные линзы	72-3345	29,95
1		Дымовые двойные линзы	72-3346	29,95
1		ord Комплект электрических линз	72-3347	94.95
НЕТ	Шнур питания электрического экрана	Полный комплект с предохранителем	72-0073	16.95
НЕТ		18-дюймовый удлинитель с вилкой на каждом конце	72-3656	4,95
НЕТ		Спиральный с мужским и женским концом	72-3657	5.95
НЕТ		41 «Исходный шнур	72-3655	5.95
НЕТ		41 «Исходный шнур с предохранителем	72-3658	6.95
НЕТ		Адаптерный шнур Arctic Cat	72-1243	10.95
НЕТ	Зажим для шнура шлема	Зажим для электрического шнура	72-3654	4,95
3, 4	Пластины с храповым механизмом	Щиток с храповым механизмом слева / справа с винтами	72 -3326	6.50
НЕТ	Крышки с храповым механизмом	Для использования без козырька	72-3327	6.50
9	Вентиляционные отверстия	Вентиляционные отверстия для рта Матовый Hi-Vis желтый	72-3672	9.95
9		Горловина, матовый белый	72-3673	9.95
9		Горловина, матовая титановая	72-3674	9.95
9		Горловина черная	72-3675	9.95
9		Горловина белая	72-3676	9.95
	06 33 46 17.95 9006 9000 мм Размер запаса XS) 9006 20003 , 6,10 Отверстие для горловины Титан 72-3677 9.95 9 Отверстие для горловины Матовый черный 72-3678 9,95 9 Черное отверстие для горлышка 2015 3310 9.95 9 Заглушка, белая до 2015 г. 72-3311 9,95 9 Заглушка из титана до 2015 г. 72-3312 9.95 Отверстие для горловины, матовый черный, Pre 2015 72-3313 9,95 9 Отверстие для горловины, Hi-Vis, желтый Pre 2015 72-3314 9.95 6, 7 Вверху по центру с винтом 72-3350 5,95 5 Вверху спереди слева и справа с винтами 72-3351 7,95 8 Верхняя задняя левая и правая с винтами 72-3352 7.95 НЕТ Comfort Liner 21 мм XS 72-3333 НЕТ 18 мм SM 72-3334 17.95 НЕТ 12 мм MD 72-3335 17.95 НЕТ 15 мм LG 72-3336 17.95 12 мм XL 72-3337 17,95 НЕТ 9 мм 2X 72-3338 17,95 Н / Д 72-3328 19.95 Н / Д 25 мм (размер запаса SM) 72-3329 19,95 Н / Д 20 мм (размер запаса MD / LG) 72-3330 19.95 Н / Д 15 мм (размер XL) 72-3331 19.95 Н / Д 10 мм (2X размер запаса) 72-3332 19,95 Н / Д Комплект для переоборудования Изготовление шлема SM и MD XS.Щеки и подкладка 72-3324 29,95 Н / Д Комплект для холодной погоды Прозрачные линзы / Дефлектор дыхания / Занавеска для подбородка 72-3348 44.95 Н / Д Дыхательный дефлектор Холодная погода 72-3339 9.95 Н / Д Занавес для подбородка Теплая погода 72-3340 5.95 0006 900 Холодная погода 72-3341 5.95 10 Облицовочное кольцо Нижнее черное 72-3349 6.50 6,10 Винты козырька 3 шт. В упаковке 72-3315 4.95 Козырек с винтами Белый Pre 2015 72-3316 16.95 2,6,10 Черный Pre 2015 72-3317 16.95 2,6,10 Матовый черный Pre 2015 72-3318 16.95 2,6,10 Titanium Pre 2015 72-3319 16.95 2,6,10 Hi-Vis Yellow Pre 2015 72-3320 16,95 2,6,10 Белый / серебристый до 2015 г. 72-3321 16,95 2,6,10 Черный / серебристый до 2015 г. 72- 3322 16,95 2,6,10 Nova Черный / Красный / Белый До 2015 г. 72-3360 16.95 2,6,10 Nova Black / Blue / White Pre 2015 72-3361 16.95 2,6,10 Nova Black / Green / White Pre 2015 72-3362 16.95 2,6,10 Nova Черный / Желтый / Белый До 2015 72-3363 16.95 2,6,10 Nova Черный / Оранжевый / Белый Pre 2015 72-3364 16.95 2,6,10 Nova Matte Black / White Pre 2015 72-3365 16.95 2,6,10 Nova Matte Black / Silver до 2015 72-3366 16.95 2,6,10 Белый 72-3660 16.95 2,6,10 Черный 72-3661 16.95 2,6,10 Матовый черный 72-3662 16.95 2,6,10 Титан 72-3663 16.95 2,6,10 Expedition Matte Black / Dark Silver 72-3961 16.95 2,6,10 Expedition Matte White / Red 72-3962 16.95 2,6,10 Expedition Matte Black / White 72-3963 16.95 2,6,10 Expedition Matte Black / Hi-Vis Green 72-3964 16.95 2,6,10 Expedition Matte Hi-Vis Yellow / Оранжевый 72-3965 16.95 2,6,10 Expedition Matte Black / Hi-Vis Orange 72-3966 16.95 2,6,10 Adventure матовый белый / черный / красный 72-3666 16.95 2,6,10 Матовый черный / темно-серебристый Adventure 72-3667 16,95 2,6,10 Матовый серебристый / ярко-зеленый 72-3668 16.95 2,6,10 Adventure Matte Silver / Hi-Vis Orange 72-3669 16.95 2,6,10 Adventure Матовый серебристый / желтый 72-3670 16.95 2,6,10 Trekka Black / Red 72-3730 16.95 2,6,10 Trekka Black / Blue 72-3731 16.95 2,6,10 Trekka Black / Hi-Vis Green 72-3732 16.95 2,6,10 Trekka Black / Yellow 72- 3733 16.95 2,6,10 Trekka матовый черный / светоотражающий оранжевый 72-3734 16.95 2,6,10 Trekka Black / Pink 72-3735 16.95 2,6,10 Trekka Matte Black / White 72-3736 16.95 2,6,10 Trekka Matte Black / Dark Silver 72-3737 16.95 2,6,10 Вертикальный черный / красный 72- 3353 16.95 2,6,10 Вертикальный черный / синий 72-3354 16.95 2,6,10 Вертикальный матовый черный / Hi-Vis зеленый 72 -3355 16.95 2,6,10 Вертикальный матовый черный / Hi-Vis желтый 72-3356 16.95 2,6,10 Вертикальный матовый черный / Hi-Vis оранжевый 72-3357 16.95 2,6,10 Вертикальный черный / розовый 72-3358 16.95 2,6,10 Вертикальный матовый черный / белый 72-3359 16.95 2,6,10 Вертикальный матовый черный / темно-серебристый 72-3325 16.95 2,6,10 Pink Ribbon Riders Matte White / Black / Розовый 72-3367 16.95 2,6,10 Pink Ribbon Riders Черный / Белый / Розовый 72-3368 16.95 2,6,10 Pink Ribbon Riders Plaid Черный / Розовый 2018 72-3971 16,95 2,6,10 Скад Белый / Красный / Черный 72-3380 16,95 2,6,10 Скад Матовый черный / серый 72-3381 16.95 2,6,10 Scud белый / серый 72-3382 16.95 2,6,10 Scud Matte Hi-Vis / Black 72- 3383 16.95 2,6,10 Scud матовый черный / оранжевый / серый 72-3384 16.95 2,6,10 Scud черный / розовый / Серый 72-3385 ​​ 16,95 2,6,10 Серый / неоновый зеленый 72-3390 16.95 2,6,10 Trapper Blue / Gray 72-3391 16.95 2,6,10 Trapper White / Silver 72-3392 16.95 2,6,10 Trapper матовый черный / красный / белый 72-3393 16.95 2,6,10 Trapper розовый / белый / серый 72-3394 16.95 2,6,10 Серый траппер / оранжевый 72-3395 16,95 2,6,10 Черный траппер / светоотражатель 72-3396 16.95 2,6,10 Trapper Matte Black / Grey 72-3397 16.95 2,6,10 Trapper Matte Teal / Orange 72 -3398 16.95 Choko Universal Electric Shield — Snow City Поиск продукта Категории продуктов Выберите категорию Аксессуары для ВТВ / UTV Приводные ремни Руль / Захваты / Защитные стойки / Багажники / Сиденья и крышки для багажа Колеса / Шины Лебедки и сцепки Сумки Лобовое стекло Сумки Ветровые стеклаДефлекторыОдежда 100 $ Качественные нетронутые куртки / пальто 50 долларов Мужчины / женщины Пальто со скидкой 75 долларов Женщины / мужские Пальто со скидкой Балаклавы, носки, шапки, кепки, шапки со скидкой Мужчины Женщины Нагрудники Брюки Перчатки Мужские перчатки / рукавицы Женские перчатки / митенки Молодежь- Детские перчатки Многослойная одежда / Повседневная одежда / Флис / Толстовки Мужские нагрудники / Брюки Мужские пальто / куртки Мужские пальто / куртки Мужские 2XLarge пальто-куртки Мужские 3XLarge куртки / пальто Мужские 4XL, 5XL, 6XL и 7XLarge куртки Мужские большие пальто / куртки Мужские средние Пальто / Куртки Мужское пальто большого размера / Куртки Мужское пальто маленького размера и размер XSm / Куртки Рубашки / Толстовки / Повседневная одежда Комбинезоны из двух частей и комбинезоны Женские нагрудники / брюки Женские комбинезоны / брюки Женские куртки / пальто для снегохода 1 Вт, 2 Вт, 3 Вт, 4 Вт Женские куртки Пальто Жен. 2XLarge пальто Жен. 3XLarge пальто / куртки Женские большие пальто Женские средние пальто Женские маленькие пальто Женские XLarge Пальто Женские XSmall Пальто Молодежные нагрудники / брюки Молодежные пальто и нагрудники / брюкиЧехлыЭлектрические шнуры и деталиЭлектрические свечи зажигания Аксессуары Статор Задний фонарьДвигательОбувь Зимние ботинки для взрослых Детские зимние ботинки Muck Brand Boots Топливная система Топливные фильтры и поглотители воды Топливная система и комплекты праймеров Топливные насосы Колпачки для газа и масла Сумки, карманы для карт, рукавицы, рюкзаки, аксессуары Сумки для снаряженияПодарочный сертификат Захваты для руля / органов управления Крючки для руля Комплекты адаптеров шарнирного типа Блоки подъема дроссельной заслонки / тормозной магистрали Комплект удлинителя дроссельной заслонки / тормозной линии 5XLarge Полнолицевые шлемы Полнолицевые шлемы со скидкой Полнолицевые шлемы Полнолицевые шлемы с электрообогревом Большие полнолицевые шлемы Средние полнолицевые шлемы Модульные «откидные» шлемы Модульные «откидные» шлемы с электрообогревом Малые полнолицевые шлемы Sno-Cross / Открытый шлем ATV Полнолицевые шлемы XLarge Полнолицевые шлемы XSmallПроизводители Amsoil Arctic Cat Arctiva Blue Marble C & A Caliber Camso Carlisle Castle Choko Clymer EPI Gears HJC Hot Grips Kimpex Klotz Marshall Dist Mikuni Moose Mossi Moto Tassinari Moto-Force reeds (Muck Muck) Ботинки NGK Parts Unlimited / Lemans Polaris PowerMadd Raider Rox SpeedFX Ski Doo SKINZ SLP Slydog Sno-Stuff Snowbunje Sportech Straightline Performance Stud boy Tekrider (Tek Vest) Wesbar Woody’s Z1R ШлемыМасло и смазкиДругие предметы для шлема Пульты для шлемаИнструменты для защитных механизмов КуклыПредметы для обслуживания Детали Неограниченное количество съемников сцепления Инструменты для зажима гусеницБоковые пластины и пластины передачSkis C&A Pro Skis Лыжи Camoplast SLYDOG 7 ″ PowderHound Solid Крепежные комплекты SLYDOG и лыжные петли SLYDOG Powder Hound Многоцветный SLYDOG Трейловые лыжи Многоцветный SLYDOG Трейловые лыжи Твердые цветные лыжи для езды на снегу Принадлежности для снегоходов .Электрические щиты Стандартные щитыСвечи зажиганияБлоки с прямым стоякомШпильки / опоры Пластины-подложки Шпилька Power Point + Шпильки с дополнительными шпильками 2 аксессуары для тяговых устройствЗамена подвески Зажимы и зажимы гусеницы Гусеницы 13,5 X 128 ″ Гусеницы 14 ″ Гусеницы 15 ″ X 120 ″ Гусеницы 15 ″ X 121 ″ Гусеницы 15 ″ Дорожки X 128 ″ Дорожки 15 ″ X 129 ″ Дорожки 15 ″ X 136 ″ Дорожки 15 ″ x 137 ″ Дорожки 15 ″ X 144 ″ Дорожки 15 ″ X 146 ″ Дорожки 15 ″ X 151 ″ Дорожки 15 ″ x 153 ″ Дорожки 15 ″ X 154 Дорожки ″ 15 ″ x 156 ″ Дорожки 15 ″ x 162 ″ Дорожки 15 ″ X 163 ″ Дорожки 15 ″ x 174 ″ Дорожки 16 ″ X 137 ″ Дорожки 16 ″ X 146 ″ Дорожки 16 ″ X 154 ″ Дорожки 16 ″ X 163 ″ Дорожки 20 ″ и 24 ″ широкие гусеницы Другое 15 ″ гусеницы Другие гусеницы 16 ″ Гоночные треки Запчасти для прицепов / аксессуары Другие запчасти для прицепов Направляющие для прицепов Руководства для прицепов Шины для прицеповБез категорииВидео и книги DVD-диски о снегоходахРемешки / карбиды Шпильки Карбидные износостойкие шины Woodys Carbide Wear BarsY Pipes Torque X Шлем Электрический щит — FXR Racing USA ВАЖНОЕ ПРИМЕЧАНИЕ Из-за COVID-19 может произойти задержка в обработке всех возвращаемых товаров, поскольку товары будут помещены в карантин. до поступления на наш склад. 30-дневная гарантия удовлетворенности FXR — компания по производству одежды премиум-класса, которая хочет, чтобы вы были полностью удовлетворены своей покупка продукта FXR Racing. Если по какой-либо причине вы недовольны приобретенным товаром, у вас есть 30 дней с момента получения вашего заказа отправлено электронное письмо с подтверждением, чтобы запросить возврат! Политика возврата Для всех покупок продуктов FXR через дилера / магазин, пожалуйста, верните указанному продавцу и сослаться на его политику возврата, так как этот возврат будет производиться исключительно продавцом. осмотрительность. Для всех покупок продуктов FXR через www.fxrracing.com заполните Заявку на возврат, чтобы начать возврат требовать. Обменов: FXR не обрабатывает обмены. Если вы хотите вернуть товар для обмена, заполните Подача заявки на возврат. Когда ты вернешься Завершив, вы можете разместить новый заказ на нашем веб-сайте www.fxrracing.com. Возврат: Возврат принимается в течение 30 дней с момента отправки вашего заказа по электронной почте. Возврат должен быть отправлен по почте в течение 15 дней с момента получения вашего возврата. Авторизация. Возврат принимается по большинству товаров по обычным ценам и по некоторым товарам со скидкой. Возврат не принимается для предметов, связанных с маской для лица (маски для лица, балаклавы, дыхательные коробки) или Предметы для окончательной продажи (см. Раздел «Окончательная распродажа» ниже). Товары должны быть возвращены в исходном состоянии в оригинальной упаковке (неношеные, немытые, в оригинальная упаковка, все еще прикрепленные бирки).Если предмет получен с видимыми повреждениями упаковка и / или возврат этикеток, размещенных непосредственно на продукте, упаковка может подлежать 10% плата за пополнение запасов. Возврат без номера разрешения на возврат не обрабатывается. Всегда обеспечивайте отслеживаемый метод используется доставка, поскольку FXR не несет ответственности за посылки, утерянные при транспортировке. Товаров в последней распродаже: Продукты Final Sale четко помечены как «Final Sale» на странице продукта, прямо над кнопкой «Добавить в корзину».Все товары со скидкой не менее 30% являются окончательной продажей. Предметы финальной распродажи не подлежат возврату или цене. корректировки. Подарочных карт: Все подарочные карты, приобретенные или выпущенные через этот сайт, не подлежат возврату, возмещению или цене. корректировки. Корректировка цен: Мы внесем единовременную корректировку цены на товар, если он будет постоянно снижен в течение 14 дней. даты покупки вашего заказа.Возврат разницы в цене будет возвращен в исходную форму оплата. Корректировка цен не будет производиться для любых товаров, которые являются частью краткосрочных продаж Flash. Кампании, промо-акции «Черная пятница», «Киберпонедельник» или «Неделя бокса». Доставка и обращение: Стоимость доставки и обработки вашего первоначального заказа не возвращается. Стоимость обратной доставки это ответственность клиентов.Пожалуйста, отправьте свой возврат отслеживаемым методом. FXR не несет ответственность за посылки, утерянные при транспортировке. Минимальный порог покупки: Если вы получили скидку на основании требований к минимальному заказу (BOGO, минимум 500 долларов США и т. Д.) И хотите вернуть предметы, в результате чего стоимость вашего заказа упадет ниже минимальных требований, ваша покупка больше не будет имеете право на скидку, и сумма вашего кредита / скидки будет вычтена из вашего возмещения. Подарок при покупке: Во время любой акции «Подарок с покупкой», если вы решите вернуть какой-либо из приобретенных вами товаров, вы ДОЛЖНЫ также верните «бесплатный подарок», иначе полная розничная стоимость «бесплатного подарка» будет вычтена из ваш возврат. Возвратов: После того, как мы получим ваш возврат, обработка вашего возврата может занять до 15 рабочих дней. переведен, и транзакция появится в выписке по вашему банку или кредитной карте. Что-то не так с моим заказом: В маловероятном случае, если вы получили неправильный заказ, поврежденный или бракованный товар, заполните Возвращает Подачу претензии и указывает проблему под рукой в ​​поле «Сообщение / причина возврата». Номер разрешения на возврат FXR требуется для всех возвратов FXR и будет отправлен вам, как только ваша претензия будет одобренный. Предметы без номера разрешения на возврат не будут обработаны и не будут возвращены.В обратный адрес будет зависеть от страны, из которой возвращается товар. Стоимость доставки составляет расходы клиента, за исключением случаев, когда виновата компания FXR, в которой FXR покрывает расходы по доставке. Пожалуйста, свяжитесь со службой поддержки клиентов для дальнейших запросов / помощи. Scorpion EXO-AT950 Шлем — электрический щит Стиль продукта: Матовый черный / XS Номер 1253658 Артикул магазина Изделие производителя № 95-1062-SE Наличие на складе: отправка на следующий рабочий день Стиль продукта: Матовый черный / SM Номер 1253660 Артикул магазина Изделие производителя № 95-1063-SE Наличие на складе: введите ниже свой адрес электронной почты, чтобы получить уведомление, когда этот товар появится в наличии. Стиль продукта: Матовый черный / MD Номер 1253662 Артикул магазина Изделие производителя № 95-1064-SE Наличие на складе: введите ниже свой адрес электронной почты, чтобы получить уведомление, когда этот товар появится в наличии. Стиль продукта: Матовый черный / LG Номер 1253664 Артикул магазина Изделие производителя № 95-1065-SE Наличие на складе: введите ниже свой адрес электронной почты, чтобы получить уведомление, когда этот товар появится в наличии. Стиль продукта: Матовый черный / XL Номер 1253666 Артикул магазина Изделие производителя № 95-1066-SE Наличие на складе: отправка в течение 24 часов. Стиль продукта: Матовый черный / 2XL Номер 1253668 Артикул магазина Изделие производителя № 95-1067-SE Наличие на складе: введите ниже свой адрес электронной почты, чтобы получить уведомление, когда этот товар появится в наличии. Стиль продукта: Матовый черный / 3XL Номер 1253670 Артикул магазина Изделие производителя № 95-1068-SE Наличие на складе: введите ниже свой адрес электронной почты, чтобы получить уведомление, когда этот товар появится в наличии. Здание для электрического щита Вольта Давние читатели, возможно, заметили, что у меня есть… любовь к Вольту.У моего ярко-желтого электрического космического ниндзя большой пробег. В Warframe Volt и Volt Prime составляют около 40% от общего использования. Следующие ближайшие варфреймы после Volt Prime (30%) и Volt (10%) — это Khora и Ivara, с примерно 15% между ними. За это время я много написал как о Вольте, так и о его сборках. У меня есть как универсальная сборка, так и 1-форма для Sanctuary Onslaught. Обе эти сборки окружают игру с определенными частями набора Volt. В сборке общего использования (которую я мог бы обновить в какой-то момент) есть всего понемногу, поэтому у вас нет отрицательных минусов.С другой стороны, сборка Sanctuary Onslaught намного более жесткая. Поскольку этот билд фокусируется на Discharge и его улучшении, другие способности в некоторой степени остались позади. Однако есть одна способность, о которой я несколько забываю: Электрический щит. Сборка для Electric Shield технически уже существует. В большинстве случаев на «Электрический щит» часто не обращают внимания. Это классная способность, но для ее правильного использования часто требуется стоять на месте. При этом у Electric Shield есть ОЧЕНЬ уникальный перк.Когда вы стреляете через электрический щит, вы наносите дополнительный электрический урон, а ваш критический урон удваивается. Что делает Вольта более уникальным, так это тот факт, что это единственная способность в Варфрейме, которая влияет на Ампер Оператора. Да, баффы от стрельбы через Электрический щит также применимы к нашим детям из космоса. Эта уникальность фактически делает Вольта одним из лучших вариантов для охоты на Эйдолонов. До такой степени, что хорошо иметь два Вольта в вашей команде по уничтожению Эйдолонов. Однако сам Вольт на самом деле мало что делает.Он нужен только для того, чтобы усилить остальную команду, особенно Операторов. Моя новая цветовая схема. Радуга Вольт! Нет реальных сборок для более общего использования Electric Shield. Под этим я имею в виду строительство вокруг Электрического Щита, за пределами охоты на Эйдолонов. Но нужна ли нам вообще настоящая сборка для Electric Shield? У меня уже есть немало интересных уловок. Щиты останавливают все, кроме оружия, благодаря встроенной пробивке. Шесть электрических щитов могут существовать одновременно.Вы можете подбирать и бегать с помощью электрического щита, но ваша скорость передвижения уменьшается. Существует дополнение, которое позволяет другим игрокам подбирать электрические щиты. Это все круто, но, ну, на Electric Shield моды никак не влияют. Вы можете только надежно изменить срок службы отдельного щита. И если вы запускаете сборку для других способностей, Electric Shield все равно откроет их. И билды с нормальной скоростью, и билды с разрядом в любом случае склонны к высокой продолжительности.И продолжительность — это ЕДИНСТВЕННАЯ вещь, которую вы можете изменить на Electric Shield . При этом есть несколько интересных трюков, которые вы можете проделать. То, что редко упоминается, — это тот факт, что поднятие и ношение электрического щита на самом деле ошеломляет врагов, с которыми вы столкнетесь. На самом деле, они действительно трясутся, что всегда забавно. Вы также можете использовать Удар по электрическому щиту, который заставляет врагов получать урон, а также быть в тряпке. Обычно, когда вы берете Электрический щит, вы вынуждены использовать дополнительное оружие.Но отключено только основное оружие. Вы по-прежнему можете вести рукопашный бой через Электрический щит и использовать способности, но на большинство способностей он не влияет. Принесение отличного вторичного оружия с высоким шансом критического удара также является хорошим способом использовать Электрический щит. Однако мой любимый трюк заключается в том, что вы можете использовать электрический щит и пистолет Арчвинга одновременно. Это не только круто, но и очень эффективно. И с учетом того, насколько удивителен Маусалон, комбинация Электрический щит / Архиган просто потрясающая. В конце концов, Electric Shield не особо занимается моддингом.Но в нем так много мелких причуд, что им все равно стоит воспользоваться. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
