Как перестроить старый советский УКВ приемник на современный FM диапазон. Какие существуют способы перестройки УКВ на FM. Что нужно учитывать при перестройке радиоприемника на другой диапазон. Какие есть альтернативы перестройке приемника.

Содержание

Почему возникает необходимость перестройки УКВ приемника на FM диапазон

Многие владельцы старых советских радиоприемников и магнитол сталкиваются с проблемой — устройство работает только в диапазоне УКВ (64-73 МГц), в то время как современное FM-вещание ведется в диапазоне 87,5-108 МГц. Возникает вопрос — как перестроить УКВ приемник на FM диапазон?

Основные причины, по которым может потребоваться такая перестройка:

  • В диапазоне УКВ практически отсутствует радиовещание
  • Желание слушать современные FM-радиостанции
  • Расширение функциональности старой, но качественной аудиотехники

Рассмотрим основные способы решения этой задачи и их особенности.

Способы перестройки УКВ приемника на FM диапазон

Существует несколько основных методов перестройки УКВ приемника для приема FM-диапазона:


1. Изменение параметров входных цепей и гетеродина

Этот способ предполагает внесение изменений непосредственно в схему приемника:

  • Изменение количества витков катушек входного контура и гетеродина
  • Подбор емкостей конденсаторов в этих контурах
  • Настройка сопряжения контуров

Данный метод требует определенных навыков и знаний в области радиотехники. Он позволяет получить хорошее качество приема, но довольно трудоемок.

2. Использование внешнего конвертера

Этот способ не требует вмешательства в схему приемника:

  • Между антенной и приемником подключается специальное устройство — конвертер
  • Конвертер преобразует сигнал FM-диапазона в сигнал УКВ-диапазона
  • Приемник работает в штатном режиме, принимая преобразованный сигнал

Преимущество этого метода — простота реализации. Недостаток — некоторое ухудшение качества приема из-за дополнительных преобразований сигнала.

3. Установка дополнительного FM-приемника

В этом случае в корпус устройства устанавливается отдельный FM-приемник:

  • Монтируется готовый модуль FM-приемника
  • Сигнал с него подается на усилитель через коммутатор
  • Добавляется переключатель режимов УКВ/FM

Этот способ позволяет сохранить работу в диапазоне УКВ и добавить прием FM. Однако он требует серьезной переделки устройства.


Какой способ перестройки УКВ на FM выбрать

Выбор оптимального способа перестройки УКВ приемника на FM-диапазон зависит от нескольких факторов:

  • Ваши навыки в области радиотехники
  • Ценность и раритетность устройства
  • Желаемое качество приема
  • Готовность к серьезным переделкам

Если у вас нет опыта работы с радиоаппаратурой, лучше выбрать вариант с внешним конвертером. Для ценных раритетных устройств также рекомендуется использовать внешний конвертер, чтобы сохранить оригинальную схему. При наличии опыта и желания получить максимальное качество, можно попробовать перестройку входных цепей. Вариант с установкой отдельного FM-приемника подойдет, если вы готовы к серьезной модернизации устройства.

Пошаговая инструкция по перестройке УКВ приемника на FM с помощью изменения параметров контуров

Если вы решили перестроить приемник путем изменения параметров входных цепей и гетеродина, вот краткая пошаговая инструкция:

  1. Изучите схему приемника, найдите входной контур и гетеродин
  2. Уменьшите количество витков катушек входного контура и гетеродина на 20-30%
  3. Подберите емкости конденсаторов в этих контурах для настройки на нужный диапазон
  4. Настройте сопряжение контуров для равномерного приема по всему диапазону
  5. Проверьте качество приема, при необходимости повторите настройку

Важно помнить, что эта процедура требует определенных навыков и измерительных приборов. Если вы не уверены в своих силах, лучше обратиться к специалисту или использовать другие методы.


Использование внешнего конвертера для перестройки УКВ на FM

Использование внешнего конвертера — наиболее простой способ адаптировать УКВ приемник для приема FM-диапазона. Вот основные шаги:

  1. Приобретите готовый конвертер FM в УКВ (например, на микросхеме LA1185)
  2. Подключите выход конвертера к антенному входу приемника
  3. Подключите антенну к входу конвертера
  4. Включите питание конвертера
  5. Настройте приемник на частоту выходного сигнала конвертера (обычно это нижняя часть УКВ диапазона)

Теперь, изменяя частоту настройки конвертера, вы сможете принимать станции FM-диапазона на вашем УКВ приемнике. Этот метод не требует вмешательства в схему приемника и позволяет легко вернуться к исходному состоянию.

Альтернативы перестройке УКВ приемника на FM диапазон

Если по каким-то причинам перестройка приемника невозможна или нежелательна, есть альтернативные варианты:

  • Приобретение недорогого современного FM-приемника
  • Использование FM-модуля для смартфона
  • Прослушивание интернет-радио через компьютер или смартфон
  • Подключение к старой аудиосистеме Bluetooth-модуля для трансляции звука со смартфона

Эти варианты позволят вам слушать современное радиовещание без необходимости модификации старой техники. Выбор конкретного способа зависит от ваших предпочтений и возможностей.


Преимущества и недостатки перестройки УКВ приемника на FM диапазон

Прежде чем приступать к перестройке УКВ приемника, стоит взвесить все плюсы и минусы этого процесса:

Преимущества:

  • Возможность использовать качественную старую технику для приема современных радиостанций
  • Сохранение винтажного внешнего вида устройства при улучшении его функциональности
  • Экономия средств по сравнению с покупкой нового приемника аналогичного класса

Недостатки:

  • Риск повреждения устройства при неаккуратной перестройке
  • Возможное ухудшение качества приема по сравнению с изначально рассчитанным на FM приемником
  • Потеря оригинальности устройства, что может быть важно для коллекционеров

Взвесьте эти факторы перед принятием решения о перестройке вашего УКВ приемника на FM диапазон.

Заключение

Перестройка УКВ приемника на FM диапазон — задача, решаемая различными способами. Выбор конкретного метода зависит от ваших навыков, ценности устройства и желаемого результата. При отсутствии опыта лучше использовать внешний конвертер или обратиться к специалисту. Помните, что всегда есть альтернативные варианты прослушивания современного радиовещания без модификации старой техники. Какой бы способ вы ни выбрали, главное — наслаждайтесь любимой музыкой и радиопередачами!



FM КОНВЕРТЕР

   Несмотря на огромное количество FM радиоприёмников, встроенных почти всюду (магнитолы, музыкальные центры, ресиверы, мобильники), у людей всё ещё встречаются устройства, где имеется только советский УКВ диапазон 64-73 МГц. Например, ставшие модными в последнеевремя ламповые радиолы и другая, высококласная отечественная техника, которая по техническим параметрам уделывает любого китайца. Именно для таких случаев и имеет смысл собрать простую приставку-конвертер, позволяющую без вмешательства в схему самого приёмника принимать диапазон 88-108 Мгц.


   Немного теории: чтобы перенести модулированный сигнал на другую частоту, нужен только генератор и аналоговый смеситель сигналов. Основано такое преобразование на известном эффекте перемножения двух радиочастот F1 и F2. В смесителе при этом возникают два побочных радиосигнала F1+F2 и F1-F2. Так вот этот конвертер и принимал и FM и УКВ станции одновременно.

   Когда то, перестраивали наоборот импортные приемники с ФМ диапазоном на УКВ, и эта процедура немного попроще, там было достаточно изменить количество витков в двух катушках — входной и гетеродинный, то есть для перевода в УКВ добавить по два витка или перемотать с количеством витков на два больше не изменяя внутренний диаметр, а потом подстроить их сжимая или раздвигая витки укладая при этом границы диапазона и входной контур по наилутшему приему. Но с нашими старыми радиоприемниками такое проделать не удается простыми методами, там конструкция немного другая и контура намного сложнее, там нужно кардинально менять индуктивности и емкостя, как входные так и гетеродинные. Да и ФМ диапазон значительно шире нашего УКВ, и впихнуть его в наш диапазон очень сложно, а в некоторых случаях невозможно. Нужно еще и конденсаторы «растяжки, стяжки» диапазонов подбирать.

   Так что если не удается перестроить приемник на ФМ или не хватает навыков, то конечно лучше использовать конвертер. Один из самых удачных конвертеров который встречал и неоднократно делал — это конвертер на импортной микросхеме LA1185. Конвертер на К174ПС1 на порядок хуже этой микросхемки, плюс LA1185 еще имеет УВЧ, что дает некоторое усиление входного сигнала, несколько децибел, но ощутимых.


   Микросхема LA1185 — фирмы SANYO. Она представляет собой преобразователь частоты. В ней есть УВЧ, на вход которого подается сигнал. Далее следует преобразователь частоты, состоящий из смесителя и гетеродина. А так же стабилизатор напряжения питания. Эта схема конвертера для приема на приемник с диапазоном 64-73 МГц сигналов диапазона 88-108 МГц, или наоборот, все зависит от расстановок контурных катушек. Кроме того, преобразование зависит от того какой используется кварцевый резонатор. Дело в том; что 88-108 МГц вдвое более протяженный чем 64-73 МГц. Поэтому принять весь диапазона 88-108 МГц на приемник с диапазоном 64-73 МГц не возможно. Но в случае обратного преобразования, весь диапазон 64-73 МГц принимается полностью приемником на 88-108 МГц.

   Если применить резонатор на 27 МГц, то прием будет возможен в пределах от 91 до 100 МГц. Чтобы принять остаток диапазона (100-108 МГц) нужно заменить резонатор на 35 МГц, тогда прием возможен в пределах части диапазона 99-108 МГц. Таким образом, для приема всего диапазона нужен переключатель резонаторов.

   Если нужно выполнить преобразование в обратном направлении, то для приема частот диапазона 64-73 МГц достаточно одного кварца, на любую частоту в пределах 27-35 МГц. При использовании резонатора на 27 МГц прием будет от 61 до 81 МГц, а при кварце на 35 МГц — от 53 до 73 МГц.

   Сигнал от антенны поступает на входной контур L1-C2, который должен быть настроен на середину принимаемого диапазона. С этого контура сигнал поступает на вход УРЧ микросхемы. Контур L2-C6 такой же как и L1-C2, но это выходной контур, на который нагружен УРЧ. С него через С5 сигнал поступает на преобразователь. Частота гетеродина установлена кварцевым резонатором Q1. А контур L3-C7 на выходе смесителя преобразователя частоты. С него сигнал подают на антенный вход приемника. Этот контур должен быть настроен на середину рабочей части диапазона, в который происходит преобразование.

   Катушки бескаркасные, с внутренним диаметром 4,5 мм. Намотаны медным проводом диаметром около 1 мм. По числу витков здесь катушки двух видов, — 6 и 4 витка. А то как они размещены по схеме зависит от направления преобразования. Налаживание заключается в настройке контуров изменяя индуктивность катушек путем сжатия — растягивания их витков.

Другие принципиальные схемы FM конвертеров


   Следующая схема конвертера на 2-х транзисторах. КТ363 и КТ315. На фото написано, что КТ363 можно заменить и на КТ361. Данная схема подключается выходом на вход антенны приемника, а вход — на саму приёмную антенну.


   Результат работы конвертера FM очень хороший. По чувствительности и селективности отличные показатели, в сравнении с «промышленным конвертером» — небо и земля. Конвертер состоит из входного усилителя, гетеродина и смесителя. Для настройки желательно иметь генератор, осциллограф или ВЧ вольтметр.

   В общем выбирайте любую схему и паяйте. Они все рабочие. Обзор подготовили alex100 и Chip1414.

   Форум по FM конвертерам

   Форум по обсуждению материала FM КОНВЕРТЕР

Универсальный HF VHF конвертер | HamRadio

Вид платы конвертера

Вид платы конвертера

Универсальный HF VHF конвертер, описанный в статье был разработан и настроен для прослушивания авиа-диапазона с использованием приемника ВЧ / АМ. Система, в сочетании с простой антенной GP, используемой для диапазона 2м и старенькой радиостанцией CB / AM (26 … 30 МГц), позволяет принимать несколько каналов частот.

Качество приема с помощью этого конвертера было не хуже, чем при прямом приеме на FT-817. Стоит знать, что служба воздушного сообщения работает в режиме АМ-модуляции в симплексном режиме с разносом каналов 25 кГц (в полосе 118 … 136,975 МГц можно уместить 760 каналов, но на практике используется 720). Принципиальная схема преобразователя приведена на рисунке в тексте.
Схема конвертера

Схема конвертера

Универсальный HF VHF конвертер был упрощен до необходимого минимума. Он был построен на основе популярной микросхеме LA1185 и кварцевого генератора с тактовой частотой 100 000 МГц. Избирательность системы обеспечивает единую входную цепь преобразователя и входные цепи приемника.

Антенный сигнал из цепи L1-C4 поступает на вход смесителя (ножка 4). Сигнал от генератора поступает на второй вход смесителя (через ножку 8). Когда используется кварцевый генератор, входной сигнал с частотой, например, 128 800 МГц частота преобразуется в полосу 28 800 МГц. Высокая частота генератора обеспечивает достаточное затухание зеркальных частот, хотя могут возникнуть непредвиденные продукты преобразования.

Выход смесителя (индуктивность L2), имеет достаточно широкую полосу пропускания, и может работать в очень широком диапазоне. Регулировка высокого выходного сопротивления смесителя в соответствии со стандартным входным сопротивлением приемника (50 … 75ом) обеспечивает транзистор с одной интегральной схемой, который в настоящее время включен в качестве эмиттера (1-E, 2-B, 3-C).

Из-за напряжения питания кварцевого генератора обе системы питаются напряжением 5В через стабилизатор 78L05 (входное напряжение 8 … 15 В). Система была собрана на небольшой печатной плате размером примерно 30 × 50 мм (рисунке). Катушка входной цепи УКВ имеет 6 витков провода в эмалированной изоляции 1 мм на оправке диаметром 6 мм, отвод от 1,5 витка от корпуса (со стороны массы). Длина намотки около 12 мм.

Печатная плата конвертера

Печатная плата конвертера

Входная цепь преобразователя настраивается один раз (конденсатором C3 для максимального шума от антенны) и не требует настройки в пределах полосы. При питании схемы от стабилизированного источника питания 5В, можно не использовать интегральный стабилизатор US2 (замкнуть вход / выход установить перемычку). После сборки плата должна быть закрыта в металлическом корпусе с коаксиальными разъемами, например, BNC, а входные и выходные сигналы должны быть снабжены самыми короткими коаксиальными кабелями на 50 В. Вместо выходного гнезда штекер UC1 может быть привинчен к гнезду антенны взаимодействующего приемника.

Универсальность схемы заключается в том, что в дополнение к приему авиа-диапазона, а также спутниковых карт погоды NOAA (136770 … 137,9125 МГц) в диапазоне ОВЧ, она может быть адаптирована и к другим ВЧ-диапазонам. Используя ту же плату, можно построить конвертер для прослушивания любой любительской частоты в области коротких волн. Например, после замены генератора на 32 МГц или 24 МГц вы можете принимать станции, работающие в популярном диапазоне 80 м, на радиостанции CB с SSB.

Для многих любителей это может быть одним из более дешевых вариантов наблюдением за любительскими диапазонами. Конечно, в дополнение к генератору изменяется и входная цепь, которая в простейшем случае для частоты 80м вместо катушки L1 может быть использован дроссель 10мГн, а подстроечный конденсатор С4 заменить на постоянный 180 пФ.

Антенна (например, диполь 2 × 20 м) должна быть подключена к дополнительной обмотке на сальнике, состоящей из 3 … 4 витков изолированного провода, намотанного непосредственно на катушке. При использовании генератора 24 МГц полоса пропускания 80 м диапазона будет попадать в частотный диапазон 27,5 … 27,8 МГц / LSB, а с генератором 32 МГц — в полосу 28,2 … 28,5 МГц / USB.

Как перестроить укв на фм простыми способами

1. ОПРЕДЕЛЯЕМ, КАК БУДЕМ ПЕРЕСТРАИВАТЬ ПРИЕМНИК.

Итак, соблюдая разумную осторожность вскрываем аппарат. Смотрим, к чему подключена ручка настройки частоты. Это может быть вариометр (металлическая, в несколько сантиметров штуковина, обычно их две или одна двойная, с продольными отверстиями, в которые вдвигаются или выдвигаются пара сердечников.) Этот вариант часто применялся раньше. Пока я не буду писать о нем.( Попросите и напишу.) И это может быть КПЕ — пластмассовый кубик размером несколько сантиметров (2. 3). В нем живет несколько конденсаторов, которые меняют свою емкость по нашей прихоти. (Существует еще метод настройки варикапами. При этом регулятор настройки очень похож на регулятор громкости. Мне такой вариант не встречался).

2. НАЙДЕМ ГЕТЕРОДИННУЮ КАТУШКУ И ПОДКЛЮЧЕННЫЕ К НЕЙ КОНДЕНСАТОРЫ.

Итак, у Вас КПЕ! Действуем дальше. Ищем вокруг него медные катушки (желтые, коричневые спирали из нескольких витков. Обычно они бывают не ровные, а наперекосяк смятые и поваленные. И это правильно, так их настраивают.). Мы можем увидеть одну, две, три и более катушек. Не пугайтесь. Все очень просто. Включаем ваш аппарат в разобранном виде (не забудем подключить антенну подлиннее) и настраиваем его на любую радиостанцию (лучше не на самую громкую). После этого потрогаем металлической отверткой или просто пальцем (контакт необязателен, просто проведите чем-нибудь рядом с катушкой. Реакция приемника будет разной. Сигнал может стать громче или может появиться помеха, но катушка, которую мы ищем даст самый сильный эффект. Перед нами проскочит сразу несколько станций и прием будет полностью нарушен. Значит вот она какая ГЕТЕРОДИННАЯ катушка. Частоту гетеродина определяет контур, состоящий из этой самой катушки и включенных параллельно ей конденсаторов. Их несколько — один из них находится в КПЕ и заведует перестройкой частоты (мы ловим с его помощью разные станции), второй тоже находится в кубике КПЕ, вернее на его поверхности. Два или четыре небольших винтика на задней поверхности КПЕ (обычно она обращена к нам) это два или четыре подстроечных конденсатора. Один из них используется для подстройки гетеродина. Обычно эти конденсаторы состоят из двух пластин, наезжающих друг на друга при вращении винтика. Когда верхняя пластина находится точно над нижней, то емкость максимальна. Потрогайте эти винтики отверткой. Сместите их туда-сюда на несколько (как можно меньше) градусов. Можете маркером пометить их начальное положение, чтобы застраховаться от неприятностей. Какой из них влияет на настройку? Нашли? Он и понадобится нам в ближайшем будущем.

3. ЕЩЕ РАЗ ОПРЕДЕЛИМСЯ, КУДА ПЕРЕСТРАИВАЕМСЯ И ДЕЙСТВУЕМ.

Какой диапазон есть в Вашем приемнике и какой нужен. Понижаем частоту или повышаем? Чтобы понизить частоту достаточно добавить 1. 2 витка к гетеродинной катушке. Как правило она содержит 5. 10 витков. Возьмите кусочек голого луженого провода (например вывод от какого-нибудь длинноногого элемента) и поставьте небольшой протез. После такого наращивания катушку надо подстроить. Включаем приемник и ловим какую-нибудь станцию. Нет станций? Чепуха, возьмем антенну подлиннее и покрутим настройку. Вот, что-то поймалось. Что это. Придется подождать, когда скажут или взять другой приемник и поймать то же самое. Смотрите, как расположилась эта станция. На том ли конце диапазона. Нужно сдвинуть еще ниже? Легко. Сдвинем плотнее витки катушки. Снова поймаем эту станцию. Теперь хорошо? Только ловит плохо (антенна нужна длинная). Правильно. Теперь найдем антенную катушку. Она где-то рядом. К ней обязательно подходят провода от КПЕ. Попробуем включив приемник вставить в неее или просто поднести к ней какой-нибудь ферритовый сердечник (можно взять дроссель ДМ, сняв с него обмотку). Громкость приема увеличилась? Точно, это она. Для снижения частоты необходимо нарастить катушку на 2. 3 витка. Кусочек жесткого медного провода подойдет. Можно просто заменить прежние катушки на новые, содержащие на 20% больше витков. Витки этих катушек не должны лежать плотно. Изменяя растяжение катушки и искривляя ее мы меняем индуктивность. Чем плотнее намотана катушка и чем больше в ней витков, тем выше ее индуктивность и ниже будет рабочий диапазон. Не забывайте, что реальная индуктивность контура выше индуктивности отдельно взятой катушки, так как она суммируется с индуктивностью проводников, которые составляют контур.

Вторая составляющая, определяющая частоту контура — емкость. Кроме переменной емкости КПЕ и подстроечного конденсатора (помните винтики?) в контуре участвуют дополнительные конденсаторы величиной в несколько десятков Пф для сужения диапазона перекрытия и повышения плавности настройки и паразитные емкости: емкость монтажа и самой катушки. Чем толще провод катушки, тем выше паразитная емкость. При плотном сжатии витков катушки растет не столько индуктивность, сколько емкость катушки.

Для наилучшего приема радиосигнала наобходимо, чтобы разница в резонансных частотах гетеродинного и антенного контуров составляла 10,7 МГц — это частота фильтра промежуточной частоты. Это называется правильным сопряжением входного и гетеродинного контуров. Как его обеспечить? Читаем дальше.

НАСТРОЙКА (СОПРЯЖЕНИЕ) ВХОДНОГО И ГЕТЕРОДИННОГО КОНТУРОВ.

  1. Входные цепи приемника состоят из ГЕТЕРОДИННОГО (LG CG) и ВХОДНОГО (LA CA) контуров. Настройка ведется сжатием и растяжением витков гетеродинной (LG) и входной (LA) катушек. Кроме того необходима регулировка подстроечных конденсаторов в гетеродинном (CG) и антенном (CA) контуре.
  2. Первым делом обеспечивается необходимый диапазон перекрытия по частоте. Чем выше максимальная частота гетеродина и чем ниже его минимальная частота, тем шире частотный промежуток, в котором мы принимаем радиосигнал, тем больше радиостанций мы имеем на сантиметр шкалы и тем труднее настроиться точно на станцию. Поскольку современные приемники имеют функцию автоподстройки частоты, то процесс настройки упрощается и вполне допустимо иметь на одной шкале частоты от 64 до 108 МГц. То есть перекрыть сразу диапазоны всех стран и континентов. Для увеличения перекрытия необходимо получить максимальную разницу между максимальной и минимальной емкостями контура. Максимальная емкость контура обеспечивается поворотом ротора КПЕ и является фиксированной величиной. Для уменьшения минимальной емкости контура можно выпаять дополнительный конденсатор, повернуть подстроечный конденсатор в положение минимальной емкости, наматывать катушки проводом потоньше (не 0,5. 0,8, а 0,3. 0,4мм) и не сжимать витки сильно (зазор между витками должен составлять не менее 0,5мм). Если потребуется повысить индуктивность, то придется впаять катушку с большим числом витков.
  1. Устанавливаем подстроечный конденсатор гетеродина в минимальную емкость. КПЕ поворачиваем в сторону уменьшения принимаемой частоты (максимальная емкость). Сравниваем нижнюю часть диапазона с образцовым приемником. Не потерялась самая низкочастотная станция? Не слишком ли далеко она отстоит от начала диапазона. Подстраиваем эти параметры, искажая катушку. Чтобы определить направление деформации катушки можно вращать подстроечный конденсатор. Изначально он выведен на минимум.
  1. Увеличим его.
  2. Стало лучше?
  3. Возвращаем ротор подстроечника на место и сжимаем катушку.
  4. повторяем Пa. Если после очередного поджатия катушки увеличение емкости подстроечного конденсатора приводит к чрезмерному уходу станции по шкале, значит надо вернуть предыдущее положение и переходить к следующим действиям.
  • Поворачиваем КПЕ в область максимальной частоты, но не до упора, а до положения, в котором хотелось бы принимать крайнюю по частоте станцию (смотрим на образцовый приемник). Увеличиваем емкость подстроечного конденсатора пока не услышим ту самую верхнюю станцию. Не слышно? Попробуйте поймать ее вращая КПЕ. Есть? Посмотрите, куда загнала ее судьба. Она слишком низко? Значит не хватает емкости подстроечного конденсатора. Подпаяем обычный конденсатор. 10. 20 пФ будет достаточно. Имейте в виду, что максимальная емкость подстроечного конденсатора составляет 10 пФ и подпайка слишком большого дополнительного конденсатора может сильно изменить настройку.
  • Повторяем П1. и П2 до тех пор, пока шкала не будет полностью соответствовать нашим пожеланиям.
  • Теперь сопрягаем входной и гетеродинный контура. При настройке контуров руководствуемся следующими принципами:
  • В верхней части диапазона, когда емкость КПЕ минимальна, большое значение имеет подстроечный конденсатор. Его и регулируем.
  • В нижней части диапазона, когда емкость КПЕ максимальна, настраиваем катушку. При этом уходит настройка верхних частот и после подстройки катушки необходимо снова выйти на верхнюю часть шкалы и подрегулировать подстроечный конденсатор.
  • Сначала настраиваем гетеродин, установив входной контур в произвольное положение (лишь бы ловились некоторые станции с большой антенной). При этом устанавливаем положение радиостанций по шкале настройки.
  • После этого настраиваем входной контур по максимальной чувствительности. В нижней части диапазона меняем индуктивность катушки, а в верхней — емкость подстроечного конденсатора.
  • После достижения хорошего качества приема укорачиваем антенну до минимально возможной длинны и настраиваем контура преодолевая шумы и помехи.
  • Настройку ведем не по самым краям диапазона, а по двум самым предпочтительным радиостанциям. Выбираем одну из таких станций в верхней части диапазона, а другую — в нижней.

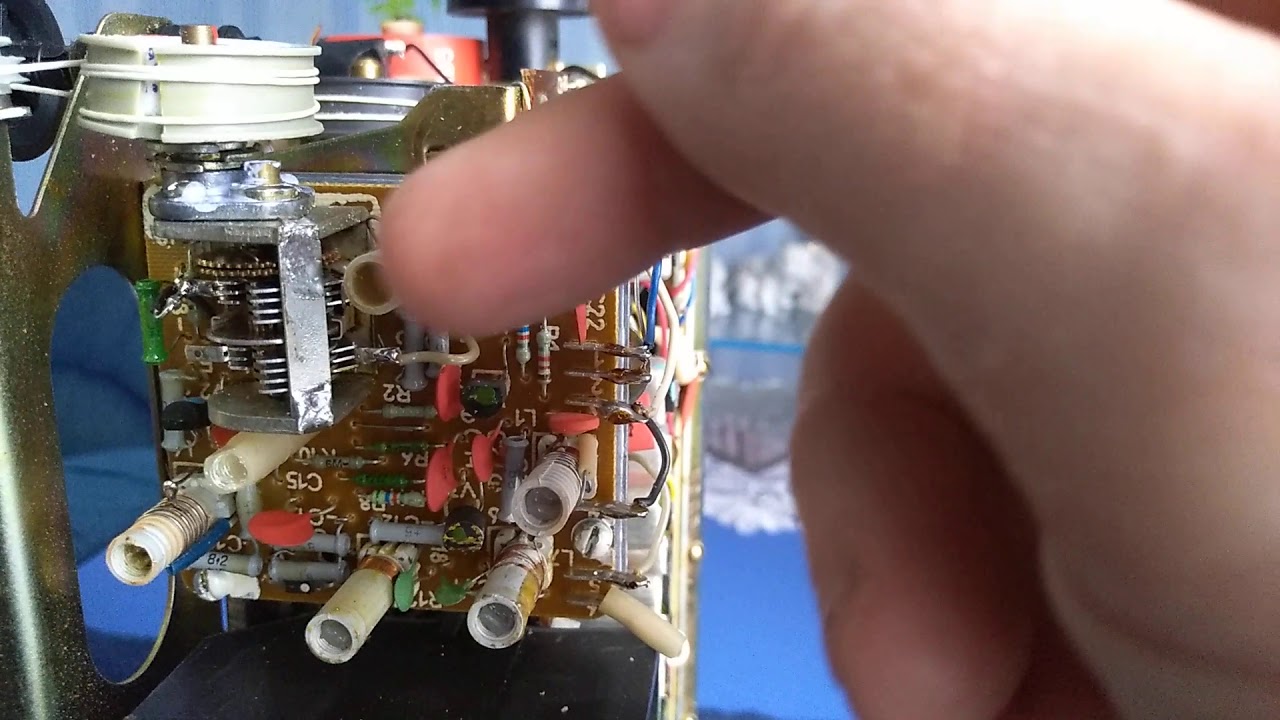

    • РИС.1. Высокочастотная часть платы УКВ-FM радиоприемника. Хорошо видно, что подстроечный конденсатор входного контура (CA-P) установлен в положение минимальной емкости (в отличие от гетеродинного подстроечного конденсатора CG-P). Точность установки роторов подстроечных конденсаторов 10 градусов.

    Катушка гетеродина (LG) имеет большую прореху в намотке, которая снижает ее индуктивность. Эта прореха появилась в процессе настройки.

    В верхней части фотографии видна еще одна катушка. Это входной антенный контур. Он широкополосный и не перестраивается. Телескопическая антенна подключена именно к этому контуру (через переходный конденсатор). Назначение этого контура — снять грубые помехи на частотах значительно ниже рабочих.

    Есть у меня вот такой аппаратик. Истинный японец, полностью исправный, но, видимо, специально для СССР оснащен советским УКВ диапазоном. Послушать в этом диапазоне сейчас ну совершенно нечего. Подскажите, есть ли какие-либо способы сместить диапазон УКВ в FM?
