Электрическая плита 220 или 380: на 220 вольт или 380?

Как Подключить Электроплиту Своими Руками К Сети На 220В и 360В

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Содержание статьи

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

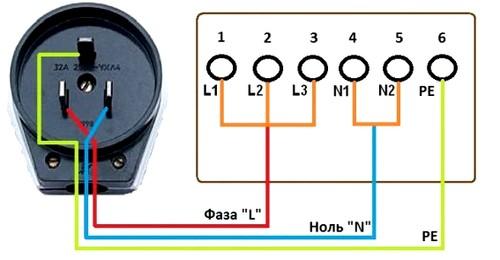

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому.      Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Инновационный автомобильный ВИДЕОРЕГИСТРАТОР-ЗЕРКАЛО! hdcarmiror. ru Камеры переднего и заднего вида, высочайшее качество FullHD съемки, не перекрывает обзор.

Увлекаетесь охотой или рыбалкой? Вам нужна особая экипировка! arsenal-suit.com Распродажа высококачественных, НЕПРОМОКАЕМЫХ костюмов от интернет-магазина «Мужской Арсенал». Успевайте!

РАСПРОДАЖА КАЧЕСТВЕННЫХ ЯПОНСКИХ ВОБЛЕРОВ! 9vobler.ru 9 лучших воблеров для эффективной рыбалки на судака, щуку, окуня. Выбери свой самый уловистый!

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Понравилась статья? Поделиться с друзьями:

Подключение электроплиты 380 вольт | Слава созидателям

Подключение электроплиты 380 вольт

• admin
• Стройка и ремонт
• 0

Схема и способы подключения

Электрические бытовые плиты — мощное оборудование, потребляемый ими ток порядка 40-50 А. Это значит, что подключить электроплиту необходимо на выделенную линию электропитания. Она должна запитываться напрямую от квартирного или домового щитка. Питание подается через УЗО и защитный автомат. Сама плита может подключаться через розетку и вилку (специальные силовые), клеммную коробку. Также линия от автомата может напрямую заводиться на клеммы ввода на задней стенке.

Схема подключения электроплиты

Более надежное соединение — напрямую на входные клеммы плиты. В этом случае имеется минимальное число точек контакта, что повышает надежность. Но такой способ не совсем удобный: отключать электропитание можно только автоматом. Примерно такая же проблема и при использовании клеммной коробки, с той лишь разницей, что точек соединения больше.

Чаще всего используют подключение при помощи розетки и вилки. Это более удобно и привычно. Так как оборудование мощное, используют не обычные бытовые устройства, а специальные, которые называют еще силовыми — за их способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, да и его отсутствие опасно для жизни, так что лучше не рисковать.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Как подключить электроплиту к сети 220 В

Все приведенные выше схемы были именно для однофазной сети 220 В. Для подключения вам понадобиться трехжильный кабель, трехконтактные силовые розетка и вилка с номинальным током не менее 32 А. Сразу скажем, что подключение оборудования разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели — Electrolux, Gorenje, Bosh, Beko. Без разницы. Все отличие — разная конструкция крышек, которые закрывают клеммную коробку на корпусе и разные способы ее крепления. Все остальное — аналогично.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель надо подсоединить к электроплите. На задней панели, обычно внизу слева имеется клеммная колодка, на которую выведены проводники.

Клеммная колодка, к которой надо подключить электрический шнур

Рядом располагаются схемы подключения для разных сетей.

Схематичное изображение подключения для разных сетей

При сети в 220 В схема крайняя справа. На плите должны быть соединены одной перемычкой контакты 1,2,3 — это будет фаза (красный или коричневый проводники), второй — контакты 4 и 5 — это нейтраль или ноль (голубой или синий), шестой контакт — это земля (зеленый или желто-зеленый). Из магазина элеткроплиты обычно приходят с уже установленными перемычками, но не мешает проверить.

Подключение кабеля к электроплите

Правильнее и надежнее проводники обжать контактными пластинками, а потом уже их подключать. Такое соединение более надежное, но часто просто проводники закручивают вокруг прижимного винта и потом его затягивают. В любом случае цветовую маркировку лучше соблюдать — так меньше шансов сделать ошибку.

Лучше проводники оконечить контактными пластинками

Установка вилки

Далее к кабелю подключают вилку. Силовая вилка — разборная. Откручиваете два крепежных винта, снимаете крышку с контактами.

Также снимается фиксирующая планка, придерживающая кабель. С края гибкого кабеля (примерно на 5-6 см) снимается защитная изоляция, проводники расправляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Разделанный конец кабеля заводится в корпус вилки.

Так выглядит вилка для подключения электроплиты

Прижимные винты на контактах ослабляются, Проводники, если они многожильные, скручиваются в жгут. Эти жгутики закручиваются вокруг контактов, затягиваются прижимными винтами.

Распределение проводников имеет значение и подключать их надо внимательно. Верхний контакт вилки обычно подписан — сюда подключают «земляной» провод (зеленый). При подключении розетки надо «землю» подать на аналогичный разъем.

Подключение провода к электроплите

Два других контакта — это «фаза» и «ноль». Куда какой из них подавать — не важно, но при подключении розетки «фаза» должна попадать на «фазу», «ноль» — на «ноль». Иначе будет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если электроплита у вас уже стояла ранее, и розетка имеется, надо в ней найти,где располагаются заземление, фаза и ноль и соответственно подключать провода в вилке. Для определения проще всего воспользоваться индикатором напряжения в виде отвертки. Работает он просто — устанавливаете индикатор в место предполагаемой фазы, и смотрите на светодиод, вмонтированный в корпус. Если он горит, значит напряжение есть и это — фаза. Если напряжения нет, светодиод не загорается, и это — ноль.

Землю определить еще проще: это контакт вверху или внизу.

Подключение к трехфазной сети 380 В

В этом случае покупаются автомат и УЗО для трехфазной сети, провода должны быть пятижильные (сечение определяется по той же таблице, только значение смотреть надо в графе 380 В). Вилка и розетка тоже должны иметь по пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Устанавливаться будет только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят еще «нуля»). Цветовое соответствие проводников на фазах некритично, но удобнее, если они тоже совпадают.

Источник: https://stroychik.ru/elektrika/podklyuchenie-elektroplity

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand 2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Самостоятельное подключение электроплиты к сети 220 В, 380 В

Как подключить электроплиту к сети на 220 и 360 Вольт

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Источник: http://elektro-enot. ru/kak-podklyuchit-elektroplitu-k-seti-na-220-i-360-volt/

Подключение электроплит hansa, electrolux, bosch, zanussi и других

Электроплиты уже давно вошли в наш обиход, но, к сожалению, далеко не все знают, как их подключать.Итак, если Вы приобрели одну из таких плит и собираетесь самостоятельно ее подключить, данная статья вам в этом поможет. В ней мы, пошагово, постараемся объяснить, как это сделать грамотно, а главное безопасно!

Так же стоит отметить, что хоть электроплиты и считаются бытовыми, но потребляют достаточно большую мощность — это стоит учитывать как при монтаже, так и при дальнейшей эксплуатации нагревательных электроприборов в быту.

Перед установкой, внимательно ознакомьтесь с содержанием инструкции по монтажу. Если какие-то пункты вызвали у вас сомнение, то лучше доверить монтаж квалифицированному электрику. Помните, что гарантия завода производителя не распространяется в случае подключения электроплиты с нарушением правил и норм по монтажу электрооборудования.

Предлагаем рассмотреть, как правильно выбрать комплектующие для монтажа: кабель, вилку, розетку, автоматический выключатель. Подключить электроплиту и духовой шкаф к однофазной, двухфазной, трехфазной сети электропитания напряжением 220 и 380 Вольт своими руками.

Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты:

Включите автоматический выключатель в распределительном щите квартиры. Мультиметром проверьте наличие напряжения на фазных контактах розетки.

Шаг 3 — Откройте заднюю панель плиты

Для подключения кабеля к электроплите, на задней ее стороне нужно найти и открутить небольшую крышку, которая закрывает клеммы для проводов.

Задняя стенка бытовой плиты

Шаг 4 – Крепление кабеля

После того как вы сняли крышку нужно закрепить кабель. Это делается для того что бы избежать случайного выдергивание кабеля из плиты. Вставьте кабель и закрепите его на корпусе плиты в специальном зажиме.

Отверстие под проводку кабеля ЗВИ

Шаг 5 – Установка медных перемычек

В зависимости от количество фаз питания, подключение проводов осуществляется по-разному. Что бы правильно согласовать подключение плиты к различным сетям питания, в комплекте с клеммной колодкой, идут специальные медные перемычки. Согласно выбранной Вами схемы, установите перемычки в колодку и затяните винты, где не будут подключаться провода.

Подключение проводов к бытовой плите

Шаг 6 — Подключите провода

Перемычкой соединияем изолированную нейтраль и заземление

Шаг 7 – Закрытие панели

После подключения всех проводов, еще раз проверьте схему подключения, убедитесь, что нет ошибок. Хорошо подтяните зажимные винты. Но помните: во всех плитах разъем выполнены из хрупкого материла, не применяйте больших усилий, иначе Вы можете повредить его. Теперь можно закрыть крышку и завинтить болты крепления.

Итоговое подключение проводов к бытовой электроплите

Шаг 8 – подключение к сети

Перед подключением печи к сети, убедитесь, что схема собрана правильно, все токоведущие части закрыты. Включите автомат и УЗО, проверьте наличие напряжение в розетке. Включите электроплиту в сеть. Согласно инструкции, убедитесь в правильности работы всех ее функций.

Видео: видео-инструкция по подключению электроплиты

Подключение плиты в однофазной сети

В отличие от частного дома или производственного предприятия, в квартире нет возможности подключить электроплиту к трехфазной сети. Поэтому мы будем рассматривать однофазное подключение, используемое квартирах. Большинство плит имеют следующие клеммы для подключения проводов: L1; L2; L3; N1; N2; и заземляющий контакт.

Для подключения такой электроплиты в домашнюю однофазную сеть 220 В необходимо:

• поставить перемычку между клеммами L1 и L2, L2 и L3,
• подключить к L2 фазный провод — коричневого цвета;
• оставить перемычку между клеммами N1 и N2;
• подключить к N2 нейтральный провод — синего цвета;
• к заземляющему контакту, отмеченному специальным значком, подключить провод заземления — желто-зеленого цвета.

Количество и название клемм может отличаться, уточняйте эти данные в документацию на прибор.

Однофазная схема подключения электрической плиты

Подборка видео-руководств по теме:

Источник: http://www.asutpp.ru/podklyuchenie-elektroplity.html

Как самостоятельно подключить электроплиту?

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения эксплуатационного срока. Для подсоединения питания приглашают специалиста, но можно потрудиться самостоятельно и сэкономить деньги. Изучение инструкции, приложенной к агрегату, поможет избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитываются нормативные характеристики приборов, проводов, розеток и вилок.

Требования к параметрам и номиналам автоматов защиты

Бытовые электрические печки относятся к мощному типу оборудования, использующего для работы ток от 40 до 50 А. Их подключают к отдельному кабелю, напрямую питающемуся от общедомового щитка. Электроэнергия подается через защитный автомат и УЗО. Сам агрегат подсоединяется через вилку и розетку, а также клеммную коробку. Ветвь от автомата заводится напрямую на зажимы, расположенные на стенке сзади печки.

Устройство защитного отключения (УЗО) — это прибор для питания и прекращения подачи энергии в некоторых условиях при достижении дифференциального тока заданных параметров. Датчик защищает людей и животных от поражения электричеством при небольших повреждениях изоляции и токоведущих фазных проводников.

В распределительном щитке набирается комплект из защитного автомата УЗО, отсюда идет напряжение на розетку. Продаются конструкции, совмещающие функции 2 устройств в одном приборе. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинал автомата выбирается по току потребления. Показатель есть в паспорте печки и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3 номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать силовой прибор с большим показателем. Это поможет избежать регулярных отключений при работе с полной загрузкой. Если в паспорте максимальное заявленное потребление указывается 42-44 ампера, то защиту берут 50 А. Оборудование может не всегда работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным показателем для выбора УЗО является предельный ток выше на 1 ступень от характеристики автомата. Если установлен прибор 50 А, то необходимо устройство защиты на 63 А, при этом ток утечки рассчитывается на 30 мА.

Для повышения надежности плиту подсоединяют напрямую на входные зажимы, при этом задействуется минимальное количество контактных точек. Прекращение работы осуществляется только автоматом, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Для этого применяют силовые пары, бытовые не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплектация служит гарантией, что приборы стыкуются посредством зажимных колодок. В этом случае длина питающего кабеля увеличивается, автомат меняется на плавкую вставку. Сечение выбирают в зависимости от длины:

• если протяженность провода не превышает 12 м, то достаточно взять кабель сечением всего 4 мм²;
• при удлинении питающего шнура требуется показатель 6 мм².

Это обобщенные значения, т. к. характеристика меняется в большую или меньшую сторону при изменении мощности. Для духовок на 7 кВт используют кабель 3х4, линия оснащается автоматом 25 А. Выбор количества жил зависит от варианта фазного подключения:

• однофазная схема выполняется с применением трехжильного электрического провода;
• двухфазное и трехфазное подсоединения делаются с использованием пятижильного кабеля, который имеет сечение не меньше 2,5 мм² и питает оборудование до 16,4 кВт.

Пятижильный кабель с такими показателями подходит для всех бытовых электрических печек. При прокладке питания к розетке применяют одножильную проволоку с заводской изоляцией, так как она надежная, несмотря на жесткость. Из-за последней характеристики ее не используют для подсоединения к зажимам на задней стенке, т. к. это делать неудобно.

Для прокладки от распределительной коробки к плите берут марки кабеля:

1. ВВГ;
2. ПВС;
3. ВВГ-нг;
4. ШВп.

Для подключения к розетке применяют гибкий провод КГ, характеризующийся стойкостью к появлению трещин при повороте.

Схема и способы подключения

Распространено однофазное подключение печки. Чтобы подключить электроплиту таким методом, клеммы 1,2,3 и затем 4,5 объединяются медными перемычками с сечением больше 6 мм². Эти элементы входят в продажный комплект. Фазная жила окрашена в черный, коричневый или серый цвет и связывается с зажимом 1, 2 или 3. Нулевой провод синего колера нужно стыковать к 5 или 4 клемме. Заземляющая оплетка зеленого цвета крепится к контакту 6.

Болты затягиваются с усилием, т. к. некачественная стыковка ведет к обгоранию изоляции и пожару. В варианте схемы подключения электроплиты при питании от розетки фазный провод крепится к клемме L, ноль идет на зажим N. Жила заземления подсоединяется к соответствующему контакту, который показан рисунком заземления, литерами РЕ.

Двухфазная схема используется редко. Перед тем как правильно подключить печку, нужно определиться, что фаза В не используется, есть только А и С. Медной перемычкой замыкают зажимы 1, 2, к ним крепят рабочий провод А, фаза С переходит на клемму 3. Дальнейшее подсоединение аналогично однофазному способу. Двухфазная схема применяется в частных строениях, но и в квартирах такой вариант не исключается, если проводка выполнена четырехжильным кабелем. Правильность соединения проводов:

• желтая жила идет к клеммам L1 и L2, связанным перемычкой — фаза А;
• красная проволока крепится к зажиму L3 — рабочий контур С;
• синяя оплетка стыкуется с нулевым контактом — нулевая цепь;
• зеленый цвет — заземление.

На вилке в таком варианте присутствует 4 рожка.

Варочная панель и духовка подключаются трехфазной схемой, способ применяется как вариант подключения электроплиты в частных домовладениях или многоэтажках старого типа. Берется 4- или 5-жильный провод, при этом между фазой и нулем напряжение 220 В, а посередине рабочих фаз показатель 380 В. Подключение происходит в следующем порядке:

• жилы под напряжением С, В, А крепят к зажимам с цифрами 3, 2 и 1, соответственно;
• клеммы 5, 4 и 6 соединяются как в однофазном варианте.

Как подключить к сети 220 в?

Чтобы подключить электроплиту, сначала определяют место установки в картире. Недалеко от печки на ближайшей перегородке или стене монтируют штепсельную розетку, ее подсоединяют к заземлению. Номинал тока в устройстве находится в промежутке от 25 до 40 А. Розетка трехфазной сети имеет 5 выводов. В распределительном щитке для плиты отдельно предусматривается автомат, требуется трехполосный выключатель, рассчитанный на 16 А.

Для подключения берут провод, розетку и вилку. Разные модели бытовых плит стыкуются аналогично, различается только форма защитных крышек на задней стенке. При подсоединении плит к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Источник: http://odinelectric.ru/appliances/kak-samostoyatelno-podklyuchit-elektroplitu

360 Вольт или 380

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Сегодня многие отказываются от обычных газовых плит, в пользу электрических. Кто то из за невозможности использовать газ, например в частном доме или котедже, а кто то просто потому что это стильно и лучше смотрится в интерьере. Чтож, каждому свое.

Справиться с подключением электроплиты под силу каждому хозяину. Это совсем не сложно и не займет много времени.

При подключении, если нужно «ковырять» розетку, не забудьте обязательно выключить электричество в щитке.

Если у вас до этого тоже стояла электрическая плита и вы просто желаете заменить ее на новую, то в этом случае все намного проще. Просто берем вилку от старой плиты, присоединяем ее к новой, и «вуаля!», все готово!

Примечание! Если вилка очень старая, есть трещины, сколы, подгорели контакты – обязательно замените её на новую, от греха подальше. Чаще всего подойдет обычная, однофазная вилка. Так же, если подключается электроплита большой мощности, то возможно понадобится и замена розетки на специальную, более «мощную» розетку.

Если подходить к вопросу серьезно, то лучше всего, если для подключения электроплиты будет протянут отдельный, качественный, трех жильный медный провод (можно «кинуть» 3 отдельных провода), с сечением, скажем в 4-6 кв. мм, подключенный на автомат на 32 ампера, для 4мм провода, и на 40 амперный для 6мм соответственно. К слову, в домах, в которых отсутствует газоснабжение, нужные провода уже протянуты до кухни.

Что бы подключить электроплиту или духовой шкаф мощностью до 3 кВт, вполне хватит обычной проводки и самой обычной розетки. Главное следите за тем, что бы на одну «жилу» проводов не было одновременно подключено несколько мощных электроприборов, иначе при их одновременной работе будет срабатывать защита.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиту, использующую сеть на 220 Вольт можно без проблем подключить почти в любой квартир и частных домов. Так же, учитывая очень высокое потребление электричества, у всех современных электроплит и варочных поверхностей есть возможность подключения не только к сети на 220 Вольт, но и на 360. И чаще всего используется однофазное подключение. Вот такая, стандартная схема обычно идет в комплекте, уже в собранном виде.

Схема распределения проводов в вилке электроплиты

Три первых контакта (L1 L2 L3) соединяются вместе (перемычкой например), и к ним подключается фаза. Ноль подключаем к контактам 4 и 5, соответственно. На последний 6 контакт, как вы уже наверно догадались, подключается заземление.

Обычно контакты и провода всегда окрашены одинаково. Стандартная расцветка – фаза (+) красного, черного или коричневого цвета, ноль синего цвета, а земля желто-зеленого, но лучше, на всякий случай посмотреть в инструкции и убедиться в правильности подключения.

Бывает что проводов не 3, а 5. В этом случае попарные это ноль и фаза, а которые один – это земля.

При подключении электроплиты к однофазной сети можно не бояться перепутать местами подключение фазы и ноля, ничего страшного не произойдет и все будет работать. Однако НЕ ПЕРЕПУТАЙТЕ фазу с заземлением – будет постоянно выбивать «пробки», а в худшем случае можно спалить автомат или щиток.

Именно для этого, что бы не перепутать, заземляющий провод и контакт находятся отдельно, да и конструкция розетки с заземлением позволяет воткнуть вилку только в одном положении.

Давайте рассмотрим поближе самые распространённые розетки, используемые для подключения электрических плит.

1. Розетка РС 32, обычно Российского или Украинского производства. Заземляющий контакт находится сверху и перевернут относительно фазы и ноля на 90 градусов, что бы не воткнуть подругому. Как на фото – фазу (коричневые провод) к правому контакту, ноль (с голубой полосой) к левому, хотя как я уже говорил, если перепутать местами – ничего страшного.
2. Розетка для электрической плиты, производства Белоруссия. Контакты расположены под углом, что так же исключает возможность неправильного подключения. Земля, как водится у отечественных производителей, верхний контакт.
3. Розетка фирмы Legrand2P+E, 32А. Красивая, надежная розетка, самое то для хорошего ремонта (хотя кто на нее смотрит то, за плитой). Отличается от наших и СНГ-шных тем, что заземляющий контакт внизу розетки и имеет прямоугольную форму, тогда как фаза и ноль круглые.

Как подключить электроплиту на 380 Вольт

Если вы владелец частного дома и электричество у вас введено по 3м фазам на 360 Вольт, то для оптимального распределения нагрузки на щиток, к плите от него нужно проложить пятижильный кабель не менее 2.5 кв. мм сечением.

Подключаем соответственно к 3х фазной розетке, для электроплиты используем вилку с 5и жильным кабелем, и еще, в электроплите снимаем соединяющую перемычку между фазовыми контактами (L1,L2,L3) и на эти контакты подключаем фазы.

Можно подключить электроплиту и на 2 фазы, но я рекомендую, при самостоятельном подключении электроплиты на 360 Вольт, подключать на все 3 фазы, для меньшей нагрузки на электрощиток.

Перемычку между контактами на ноль (4 и 5) не трогаем. И на контакт 6 подключаем заземляющий провод.

Еще раз повторюсь! Внимание! Будьте внимательны, не перепутайте фазу и заземление — возможно получение удара током или возникновение поломки.

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

• Простота
• Дешевизна
• Ниже опасное напряжение

Однофазная сеть 220 В, минусы

• Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

• Мощность ограничена только сечением проводов
• Экономия при трехфазном потреблении
• Питание промышленного оборудования
• Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

• Дороже оборудование
• Более опасное напряжение
• Ограничивается максимальная мощность однофазных нагрузок

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т. п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Подключение плиты электрической 220

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе. Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так. Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

• для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
• плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
• подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт). При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

• L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
• N – нулевые клеммы. Это клеммы 4 и 5;
• И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

Трёхфазное

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Провода крепятся к клеммам без перемычек

Все подключения проводов производятся с помощью специальных зажимов.

Подключение плиты к электросети

Лучшим способом является прямое подключение плиты к предохранительному автомату. Это даёт возможности избежать лишних соединений, которые могут перегреваться, что понижает уровень безопасности.

Отсутствие лишних соединений считается наиболее безопасным

Но если вы хотите, чтобы присутствовала возможность отключать плиту от общего электроснабжения, можно установить её с помощью клеммной планки или специальной розетки.

Подключение через клеммник

Клеммная планка крепится на стене, после чего к ней с одной стороны подключаются провода линии электроснабжения, а с другой – силовой кабель электроплиты.

Убедитесь, что клеммник соответствует мощности плиты

ВАЖНО! При подключении к клеммнику следите, чтобы провода соответствующего цвета были подсоединены к тем же клеммам, что и на самой плите.

Подключение через розетку

Для подключения электроплиты необходимо установить специальную силовую розетку с заземлением.

Клеммы обозначены теми же буквами, что и на самой плите

ВАЖНО! Розетка и вилка должны быть рассчитаны на мощность минимум в 30 ватт.

При подключении проводов к розетке и вилке следите, чтобы провода, подключённые на автомате и плите к фазе, нолю и заземлению, были подсоединены к соответствующим клеммам.

Розетка электроплиты обязательно должна быть заземлена

Завершающим этапом является крепление защитной крышки на задней панели электроплиты и включение плиты в сеть.

Видео: подключение электрической плиты

Как правильно подключить электрическую плиту самостоятельно

Подключить электрическую плиту своими руками будет под силу  любому хозяину. Весь процесс практически аналогичен подключению варочной панели. Только помните, что если необходимо будет работать с самой розеткой, то перед этим предварительно всегда отключайте автомат в электрощите и проверяйте отсутствие напряжения по этой инструкции.

Если у Вас в квартире уже стояла электроплита и Вам необходимо только вместо нее подключить новую, тогда все значительно упрощается. Понадобится только снять со старой плиты вилку и переставить ее на новую. Если же она пришла в негодность- подгорели контакты, треснул корпус и т. п. Тогда необходимо будет купить в комплекте чаще всего однофазную вилку и розетку на 32 А для электроплиты с максимальной мощностью 7 Киловатт или в редких случаях на 40 Ампер для мощности более 7 кВт, но не более 8.8 кВт.

Для электропитания плиты прокладывается из электрощита медный 3 жильный кабель или три провода сечением 4 мм², которые подключаются к автомату на 32 Ампера, но лучше используйте сечение 6 мм², такой кабель садится на автомат 40 А. В квартирах без газоснабжения, под электроплиту на кухню будут еще на этапе строительства заведены необходимого сечения провода и подключены к электрической розетке отечественного производства марки РС-32. В других же случаях, Вам придется прокладывать самостоятельно отдельный медный трехжильный электрокабель сечением 6 мм² для подключения к электросети 220 Вольт.

Для подключения настольной электроплиты или духовых шкафов мощностью не более 3 кВт будет достаточно обычной электропроводки. Только учтите, что при совместной работе в одной линии с ними других мощных электропотребителей будет срабатывать защита по току- выбивать автомат в электрощите.

Как подключить электроплиту к розетке на 220 Вольт

Электроплиты на 220 Вольт подключаются в квартирах и большинстве частных домов. Из-за большой потребляемой мощности во всех современных плитах предусматривается возможность подключения не только к однофазной сети 220 В, но и к 380 В. Так как чаще всего используется однофазное подключение, такая схема и идет в собранном виде с завода.

Первые три контакта (с обозначениями L1 L2 L3) объединяются между собой перемычкой и на любой из них подключается фаза из кабеля, а нулевой провод подключается на четвертый или пятый контакт (N1 N2), которые также объединены перемычкой. Заземляющий проводник подключается на шестой контакт с соответствующим значком.

По обще принятым нормам в кабеле для подключения электроплиты ноль будет  синего цвета, земля- желто-зеленного, фаза- красного, черного, коричневого или других цветов.

Но всегда стоит убедится перед подключением в расцветке жил при помощи бирки на кабеле или технического паспорта, в котором будет указано какого цвета ноль (N) и фаза (L).

Иногда с электроплиты может выходить 5 проводов, из которых заземляющий будет одиночный, а на ноль и фазу будут выходить провода попарно.

При однофазном подключении электроплиты, если перепутать при подключении местами ноль и фазу, то это никак не отразится на работе электроплиты. Но ни в коем случае нельзя для вашей же безопасности, на заземляющий контакт подключать фазу. Если перепутать ноль с заземлением в розетке или вилке, тогда будет выбивать УЗО или Диф автомат.

Неслучайно заземляющий контакт в розетке находится отдельно. Конструкция вилки и розетки предусматривает только один вариант подключения, в отличии от обычной электрической розетки, в которой можно перевернуть вилку при включении.

Рассмотрим самые распространенные варианты розеток и вилок для электрических плит и методы их подключения:

1. Розетка российского или украинского производства марки РС 32. Заземляющий контакт будет верхним, он повернут к двум другим на на 90 градусов.  В вилке нулевой провод с синей полосой подключается к левому контакту, так же он подключается и в розетке. Фаза подключается в вилке к правому контакту и также в розетке.
2. Розетка для электроплиты белорусского производства. В ней контакты расположены под углом 120 градусов к друг другу.   Самый верхний контакт заземляющий PE. Ноль аналогично в розетке слева, а фаза справа. Если посмотреть на вилку, то из-за зеркальности- они меняются местами.
3. Розетка зарубежного производителя legrand однофазная марки 2P+E, 32А . Она отличается надежностью и красивым внешним видом, рекомендуется для квартир с евро ремонтом.  В розетке Legrand заземляющий контакт прямоугольного сечения и находится снизу. Фаза справа и ноль слева в розетке с круглым сечением.

Кабель в двойной изоляции в вилке фиксируется специальным хомутом, который надежно его там удерживает.

Как подключить электроплиту на 380 Вольт

Если же у Вас частный дом с трехфазным вводом на 380 Вольт, тогда для распределения нагрузки в электрощите, необходимо от него проложить пятижильный медный электрокабель сечением не менее 2.5 мм². Затем подключить его к трехфазной розетке и к вилке пятижильным гибким кабелем марки ПВС 5х2.5 по этой инструкции. А в самой электроплите необходимо будет снять перемычки между L1, L2 и L3. И на эти контакты подключить 3 разноименные фазы. Например, для электроплиты Bosch уже с завода идет собранная схема для подключения на 220 Вольт.
Контакты 1, 2, 3 объединены перемычками и к ним подключается фаза. Для подключения на 380 Вольт- необходимо снять все перемычки и фазы подключить на эти первые три контакта. Есть вариант подключения на 380 Вольт не на три фазы, а только на две. Тогда перемычка между первым и вторым контактом остается и на нее подключается первая фаза, а на отдельный без перемычки третий контакт подключается вторая фаза.

При самостоятельном подключении на 380 Вольт рекомендую использовать все же трехфазное подключение, что бы была распределена равномерно нагрузка в 3 фазной электросети дома. К тому же при подключении на 2 фазы лучше сечение жил увеличить на одну ступень, т.е. использовать электрический кабель сечением 4 мм².

Перемычку между четвертым и пятым контактами не трогаем, сюда подключаем ноль. И на контакт 6 садится заземляющий проводник.

Будьте внимательны, если вместо нуля или заземления ошибочно подключить фазу, тогда возможно получение электротравмы или возникновение поломки.

Нужна ли индукционная варочная панель трехфазного питания?

Саша

Индукционная варочная панель, с ее многочисленными преимуществами и функциями, имеет некоторые требования для правильной работы. Важнейшим требованием является источник питания

Электроустановка должна соответствовать всем применимым электротехническим нормам и должна быть должным образом заземлена.

Единственная причина, по которой вы задумываетесь над этим вопросом (нужно ли варочной панели трехфазное питание), может заключаться в том, что либо вы находитесь на этапе проектирования своего дома, либо делаете капитальный ремонт на кухне, либо заменяете электрические блоки на кухне. .

Индукционные варочные панели обычно работают от однофазной сети 220–240 В переменного тока, 50–60 Гц. Требуемый ток может составлять 20 AMPS, 30 AMPS (для индукции 60 см), 32 AMPS (для индукции 76 см), 42 или 48 AMPS (для индукции 81-91 см) .

Большинство американских домов подключены к одной фазе.

В большинстве случаев для индукционных плит не требуется трехфазное питание. Единственная причина для перехода на трехфазное питание — это когда у вас есть много мощных бытовых приборов, таких как много переменного тока, много варочных панелей или некоторые индукционные варочные панели высокого класса, для которых может потребоваться электрическое напряжение не менее 400 В.

Их должен монтировать лицензированный электрик.

Трехфазное питание 380-415В переменного тока, 50Гц. Требуемый ток для 60-сантиметровой варочной панели — 16 AMPS, 76-сантиметровой индукционной плиты — 16 AMPS, 86-91 см — 16 AMPS.

Почти все современные индукционные варочные панели совместимы с общим стандартным напряжением питания. Таким образом, они рассчитаны в основном на 120 В или от 200 до 240 В.

Во многих местах в США требуется напряжение 120 В. В таких случаях не беспокойтесь, вы все еще можете использовать варочную панель с номинальным напряжением 230 В, установив трехпроводную проводку с разделением фаз.

Индукционное оборудование бывает двух основных типов:

Варочные панели, предназначенные для использования в качестве постоянной части кухни.

В случае чего проводка будет постоянной. А другой тип — это настольные устройства, предназначенные для переноски и подключаемые к электрической розетке.

Фазовые преобразователи используются, когда трехфазное оборудование должно работать от однофазного источника питания. Они используются, когда трехфазное питание недоступно или его стоимость высока.

Если вы ищете прочную и энергоэффективную индукционную варочную панель, обратите внимание на индукционную варочную панель Max Burton .

Объяснение требований к электричеству простыми словами

Электричество, как вы знаете, представляет собой поток энергии. Давайте сравним его с потоком воды, чтобы помочь проанализировать его.

Вода течет по трубе под действием силы или давления, возникающих где-то вверх по линии.

Точно так же электричество течет по проводу под действием силы, называемой Э.Д.С. Генерация ЭДС осуществляется вашей энергетической компанией так же, как давление воды создается и подается в дома.

ЭДС называется « Напряжение» и измеряется в единицах, называемых вольтами.

Таким образом, чем больше давление (напряжение), тем больше энергии он будет нести и тем больше работы он может совершить.

Так же, как и течение воды, сила важна, так же как и реальный поток воды, действующий под действием этой силы.

Например, полноводная река может выполнить больше работы, чем крошечный ручеек, падающий на такое же расстояние.

Таким образом, объем потока, действующего под давлением, важен, и это называется ток и измеряется в амперах. Другими словами, Amp — это мера расхода.

Электрическая мощность измеряется в единице, называемой ватт. В местах, где мы используем много ватт, мы часто используем КИЛОВАТТ, что составляет 1000 ватт.

В основном это ставка на , какая электроэнергия используется или доставляется. Один ватт — это ток в один ампер, протекающий под «напором» в один вольт.

Чтобы узнать, сколько энергии используется или доставляется, мы должны умножить на время (например, два галлона воды в минуту за три минуты дают 6 галлонов воды).

Мерой энергии является джоулей, чаще называемых киловатт-час. Итак, киловатт-час – это энергия, передаваемая потоком в один киловатт, работающим в течение одного часа.

Электромонтажные костюмы индукционные

Вода не течет по трубам без необходимости преодоления сопротивления. Иначе малейшее давление пошлет воду в любом направлении.

Ограничивается толщиной трубы, внутренней шероховатостью трубы и изгибами трубы. Точно так же электричество не течет беспрепятственно по проводам.

Некоторые материалы проводят электричество с небольшим сопротивлением, а некоторые с большим сопротивлением или сопротивлением. Энергия, которую ток теряет при преодолении этого сопротивления, выделяется в виде тепла.

Несмотря на то, что электрические провода в стенах вашего дома являются отличными проводниками тепла, они не лишены сопротивления.

Таким образом, размер провода жестко установлен строительными законами и нормами, чтобы соответствовать максимальной величине тока, которую этот размер позволяет проводить по закону.

Это гарантирует, что ни один провод в стене никогда не нагреется до такой степени, что это может привести к пожару.

Так провод рассчитан на определенный максимальный ток или глядя на него наоборот максимальный ток устанавливается по размеру установленного провода.

Закон также требует наличия устройства, которое мгновенно сломается (размыкает или отключает цепь), если когда-либо превышен допустимый максимум.

В старину этим устройством был предохранитель, предназначенный для отключения при максимальном токе, на который он рассчитан. В настоящее время более распространенным термином является автоматический выключатель.

Возврат на индукционную варочную панель

Дело в том, что источник питания вашей кухонной плиты не имеет бесконечной мощности.

Вам следует ограничиться индукционной плитой, которая не требует больше, чем может обеспечить ваша электропроводка.

Если вы находитесь на стадии проектирования своего дома, вам необходимо установить проводку, соответствующую желаемой индукционной варочной панели.

Обычно напряжение в американских домах составляет 240 вольт, и приобретенная вами индукционная варочная панель позволяет узнать ее требования к мощности.

Таким образом, вы можете рассчитать требуемый ток для вашей внутренней проводки.

Например, если вам нужна индукционная печь с четырьмя элементами, максимальная мощность каждого из которых составляет 1,8 кВт. Выходная мощность будет 4 * 1,8 = 7,2 кВт. Это потребует AMPS 7200/240 = 30 AMPS.

Американские дома

Старые дома в США имели главные панели дома на 150 ампер.

Это означало, что весь дом мог потреблять от энергетической компании не более 150 ампер. Новые дома построены с обслуживанием 200 ампер.

В строительных нормах и правилах в основном указано 20 А, 240 В для выделенных цепей электроприборов. Если вы хотите более высокие AMPS, вам нужны более толстые провода.

Вам также могут понравиться следующие статьи:

• Насколько энергоэффективна индукционная плита?
• Насколько шумно производит индукционная варочная панель?
• Как долго служат индукционные варочные панели?
• Нужна ли вентиляция для индукционных варочных панелей?
• Легко ли ломаются индукционные варочные панели?
• Почему моя духовка продолжает отключать автоматический выключатель?

Все, что вам нужно знать

Электрические плиты требуют большой мощности для эффективной работы на вашей кухне. На большинстве кухонь есть электрические розетки на 120 вольт, подходящие для газовых плит, поэтому перегрузка тех, у кого есть электрическая плита на 220 вольт, может повредить розетку или привести к отключению автоматического выключателя в вашем доме из-за чрезмерного энергопотребления.

Установка специализированной розетки может быть сложной задачей, поэтому было бы разумно подумать о вызове профессионала, например, нашей команды в U.S. Electric. Однако, если вы хотите узнать немного больше о процессе установки, у нас есть вся необходимая информация ниже.

Требования к электропроводке и розеткам электроплиты

Прежде чем подключать электрическую плиту к розетке, ваша кухня должна соответствовать необходимым требованиям к электропроводке и розеткам, чтобы гарантировать отсутствие электрических неисправностей. Электрические плиты требуют двух горячих проводов, одного нейтрального и одного заземления, для которых нужны собственные соединенные выключатели.

Для подключения этих приборов требуется цепь на 50 ампер, совместимая с напряжением 240 вольт, и провод калибра 6. Вы хотите отключить все электричество в вашем доме, прежде чем устанавливать розетку такого типа. Конкретные требования к вашей установке могут отличаться в зависимости от нескольких факторов, в том числе:

• Размер печи
• Количество проводников на шнуре питания

По сравнению с газовыми плитами электрические плиты потребляют больше энергии. Средняя газовая плита использует 120 вольт. Как правило, электрические плиты используют для работы 220 вольт. К другим приборам, требующим такого же напряжения, относятся центральные кондиционеры, сушилки для белья и водонагреватели.

Отдельностоящие и встраиваемые электрические плиты

Еще один фактор, который следует учитывать при установке электрической плиты, — это то, является ли ваша плита отдельно стоящей или встраиваемой. Некоторые методы установки могут работать для одного, но не для другого.

Вставные электрические плиты имеют электропроводку, подключенную непосредственно к панели прибора, и не требуют розетки. Отдельностоящие электрические плиты требуют специальных розеток для штепсельных шнуров. Однако и тем, и другим нужны источники питания, способные выдержать 220 вольт.

Установка новой розетки для электрической плиты на 220 В

При установке новой розетки для электрической плиты на 220 В необходимо учитывать количество потребляемой ею мощности. Напряжение, которое использует ваша электрическая плита, может быть слишком большим для обычной 110-вольтовой розетки и требует точной настройки, чтобы предотвратить повреждение электричества в вашем доме.

Установка электрической розетки — непростая задача, и несоблюдение мер предосторожности может быть опасным для неопытных домовладельцев. Если вы не уверены в своих навыках работы с электричеством, лучше всего обратиться к опытному электрику для выполнения этой работы.

Обращаясь к профессионалу, вы не рискуете своей безопасностью при установке электроплиты. Последнее, о чем вы хотите беспокоиться, это о том, чтобы пораниться или нанести ущерб вашей плите или дому.

Отключите электричество в вашем доме

Независимо от того, выполняете ли вы эту задачу самостоятельно или поручите это профессионалу, первым шагом к установке розетки для электрической плиты является отключение источника питания в вашем доме, чтобы убедиться, что электрические токи не прерывают работу.

Вы можете найти распределительную коробку вашего дома в нескольких возможных местах, например, в подвале или гараже. Найдя его, выключите главный выключатель, чтобы отключить электричество в вашем доме. Этот выключатель обычно является самым большим автоматическим выключателем на панели коробки.

Проверьте, отключено ли питание

Иногда возникают проблемы с отключением электричества в доме. Обязательно проверьте, действительно ли ваше питание отключено, чтобы убедиться, что установка новой розетки безопасна.

Этот процесс так же прост, как проверка выключателей света или попытка включить телевизор. Это может снизить риск поражения электрическим током при работе с проводкой. Если у вас есть сосед по дому, вы можете попросить его предупредить вас, когда отключится электричество. Вы также должны использовать простой мультиметр, чтобы проверить фактическую розетку, над которой вы работаете, прежде чем двигаться дальше.

Убедившись, что все питание отключено, вы или ваш электрик можете приступить к установке необходимых выключателей, кабелей и розеток для работы вашей электроплиты.

Установка автоматических выключателей, кабелей и розеток

Следующим шагом, который необходимо сделать, является установка нового выключателя в распределительной коробке для управления новой розеткой электрической плиты. Убедитесь, что имеется достаточно места для установки автоматического выключателя двойной ширины в соответствии с инструкциями производителя

9.0002 После размещения выключателя необходимо установить разъем в боковой части монтажной коробки, чтобы подключить необходимые кабели внутри коробки.

Если этот процесс слишком сложен для вас, вы можете попросить электрика осмотреть разъем и выключатели, чтобы обеспечить успешную установку.

После подготовки коробки вам необходимо проложить кабели через стены, ведущие туда, где вы хотите разместить розетку электроплиты. Важно избегать других проводов и инженерных сетей при прокладке проводов через стены.

Когда вы закончите укладку кабелей, оставьте самую длинную часть за пределами последнего отверстия. Затем зачистите изоляцию на конце кабеля и подключите его к розетке, прежде чем вкручивать в стену. Закрепив электрическую розетку, вы вскоре будете готовы проверить ее.

Подключение и проверка электрической плиты

Последним шагом, который необходимо выполнить, является прокладка кабеля розетки через разъем монтажной коробки и подключение его к автоматическому выключателю. Вы также должны определить, сколько кабеля вам понадобится при подключении его к заземляющим и нейтральным шинам.

Вставив заземляющий, нейтральный и горячий провода в соответствующие винтовые клеммы, убедитесь, что все подключено правильно и на месте. Также было бы разумно закрепить кабель диапазона, если он не имеет стабильной поддержки.

Перед включением электричества в доме выключите выключатель розетки электроплиты во избежание перегрузки. После восстановления электричества в доме проверьте мощность розетки.

Если у вас есть мультиметр, вы можете измерить ток или напряжение в розетке. Вы можете подключить электрическую плиту, как только убедитесь, что напряжение в розетке стабильное и составляет 220 вольт.

Этот процесс может различаться в зависимости от вашей монтажной коробки или инструкций к розетке. Если вам нужна помощь, попросите электрика помочь с установкой.

Шнуры питания серии: не входят в комплект

Еще один момент, о котором следует помнить, это то, что большинство моделей не поставляются со своими шнурами питания. Как правило, вам нужно будет приобрести шнур отдельно и подключить его к плите.

Несмотря на то, что размер цепи может быть разным, тип шнура и розетки — нет. В 1996 году Национальный электротехнический кодекс ввел в действие правила использования четырехпроводных цепей для электрических плит и других приборов с высоким энергопотреблением.

NEC обновил эти рекомендации, чтобы создать более безопасные методы подключения шнуров питания от электроплиты к распределительной коробке. Розетки с четырьмя разъемами обычно подходят для вилок с 4 контактами; если вы попытаетесь установить розетку для трехжильных шнуров, это будет нарушением кодекса.

При подключении шнура питания снимите заднюю панель доступа на электрической плите, проденьте шнур в панели плиты и подсоедините необходимые провода к соответствующим винтовым клеммам.

Нужна помощь в установке розетки для электроплиты? Свяжитесь с U.S. Electric

Наша команда в U.S. Electric уделяет первостепенное внимание обеспечению безопасности электрических и проводных операций в вашем доме. Мы можем вмешаться, если установка станет слишком сложной, или помочь вам с самого начала. Если у вас есть какие-либо вопросы, свяжитесь с нами онлайн или позвоните нам сегодня.

схемы подключения к однофазной, трехфазной сети

Электричество дело серьезное и опасное, но многие работы не требуют высокой квалификации и могут быть выполнены самостоятельно без привлечения специалистов. Например, электрическую плиту можно подключить, имея лишь отдаленное представление об электричестве. Особенно, если розетка уже установлена. Остается только установить вилку на шнур и правильно подключить его к разъемам пластины. Хуже обстоит дело, если необходимо вытянуть леску из щита, но и здесь можно справиться без посторонней помощи. Только помните, что все работы выполняются при отключенном электропитании.

Содержание статьи

• 1 Схема и способы подключения
• 2 Электрические параметры и номиналы автоматических выключателей
• 3 Провод и его параметры
• 4 Как подключить электроплиту к сети 220 В
  • 4.1 Подключение кабель к электроплите
  • 4.2 Установка вилки
  • 4.3 Как определить фазу в установленной розетке
• 5 Подключение к трехфазной сети 380 В

Схема и способы подключения

Электроплиты бытовые относятся к мощному оборудованию, их потребляемый ток составляет около 40-50 А. Это означает, что необходимо подключение электроплиты к выделенной линии электропередачи. Он должен питаться непосредственно от квартирного или домового щитка. Питание подается через УЗО и автоматический выключатель. Саму плиту можно подключить через розетку и вилку (спецмощность), клеммную коробку. Также линию от автомата можно напрямую подключить к входным клеммам на задней стенке.

Схема подключения электроплиты

Более надежное подключение — непосредственно к входным клеммам плиты. При этом имеется минимальное количество точек соприкосновения, что повышает надежность. Но этот способ не совсем удобен: отключить питание можно только автоматически. Проблема примерно такая же при использовании клеммной коробки, с той лишь разницей, что точек подключения больше.

Чаще всего используют подключение с помощью розетки и вилки. Это удобнее и привычнее. Так как оборудование мощное, то используют не обычные бытовые приборы, а специальные, которые еще называют силовыми — за способность выдерживать значительные токовые нагрузки.

Обратите внимание, что при подключении мощного электрооборудования обязательно наличие заземления. Без него вам откажут в гарантийном ремонте, а его отсутствие опасно для жизни, поэтому лучше не рисковать.

Электрические параметры и номиналы автоматических выключателей

Как оказалось, в щите должны быть отдельные УЗО и автоматический выключатель. Через них фаза подается на розетку. Эту пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берется с общей шины, проходит через УЗО, заземление берется с соответствующей шины.

Обозначение автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и обычно находятся в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом – 40 А, 50 А, 63 А. Лучше выбирать ближайший больше — так меньше вероятность ложного выключения при работе на полную мощность… То есть если заявленный максимальный ток потребления 42-43 А, все равно берите 50 А.

Схема подключения электроплиты

С другой стороны, вы можете никогда не включить все конфорки и духовку полностью, да еще и на полную мощность, а более мощные машины стоят прилично дороже. Вам решать.

номинал УЗО сделать ступеньку выше автомата. Если вы решили установить автомат на 50 А, то УЗО требуется на 63 А, ток утечки 30 мА.

Провод и его параметры

В последние годы при прокладке электропроводки и подключении бытовых приборов чаще всего применяют медные жилы. Хотя они и стоят значительно дороже, работать с ними удобнее, кроме того, медные требуют гораздо меньшего диаметра жилы, чем при использовании алюминиевых жил.

Сечение проводников выбирается в зависимости от типа сети — 220 В или 380 В, типа проводки (открытая/закрытая), а также потребляемого тока или мощности оборудования. Обычно применяют медные жилы с жилой 4 мм (при длине линии до 12 м) или 6 мм.

Таблица выбора сечения жилы

При выборе типа кабеля для прокладки от щитка до розетки лучше остановиться на одножильных жилах. Хотя они более жесткие, они более надежны. Для подключения самой печки (к которой нужно будет подключить вилку питания) можно выбрать гибкий многожильный провод: одножильный в этом случае будет слишком неудобен.

Здесь описано подключение варочной панели.

Как подключить электроплиту к сети 220 В

Все вышеприведенные схемы были конкретно для однофазной сети 220 В. Для подключения потребуется трехжильный кабель, трехконтактная розетка и вилка с номинальный ток не менее 32 А. Сразу нужно сказать, что подключение техники разных марок принципиально ничем не отличается. Неважно, какую плиту вы приобрели – Электролюкс, Горенье, Бош, Беко. Нет разницы. Все отличие заключается в разной конструкции крышек, закрывающих клеммную коробку на корпусе и разных способах ее крепления. Все остальное то же самое.

Подключение кабеля к электроплите

Сначала выбранный для подключения кабель необходимо подключить к электроплите. На задней панели обычно слева внизу находится клеммник, на который выводятся жилы.

Клеммная колодка, к которой необходимо подключить электрический шнур

Рядом находятся схемы подключения для различных сетей.

Схема подключения для разных сетей

При сети 220 В схема крайняя справа. На табличке контакты 1,2,3 нужно соединить одной перемычкой — это будет фаза (красный или коричневый проводник), второй — контакты 4 и 5 — это нейтраль или ноль (синий или синий), шестой контакт заземлен (зеленый или желто-зеленый). Электрические плиты обычно приходят из магазина с уже установленными перемычками, но проверить не мешает.

Подключение кабеля к электроплите

Правильнее и надежнее обжать проводники контактными пластинами, а потом соединить. Такое соединение более надежно, но часто проводники просто накручивают на прижимной винт, а затем затягивают. В любом случае лучше следовать цветовой маркировке — так меньше шансов ошибиться.

Проводники лучше заделывать контактными пластинами

Установка вилки

Далее к кабелю подключается вилка. Штепсельная вилка разборная. Откручиваем два винта крепления, снимаем крышку с контактами. Фиксирующая планка, удерживающая кабель, также удаляется. С края гибкого кабеля снимается защитная изоляция (примерно на 5-6 см), жилы выпрямляются, их концы также зачищаются от изоляции примерно на 1,5-2 см. Обрезанный конец кабеля вставляется в корпус вилки.

Похоже на вилку для подключения электроплиты

Ослаблены зажимные винты на контактах, Проводники, если они многожильные, скручены в жгут. Эти нити накручиваются на контакты, стягиваются прижимными винтами.

Распределение проводников имеет важное значение и должно быть тщательно подключено. Верхний контакт вилки обычно маркируется — сюда подключается провод «земля» (зеленый). При подключении к розетке подключите заземление к аналогичной розетке.

Подключение провода к электроплите

Два других контакта «фаза» и «ноль». Неважно, куда какой из них подавать, но при подключении розетки «фаза» должна падать на «фазу», «ноль» — на «ноль». В противном случае произойдет короткое замыкание. Так что перед включением обязательно еще раз проверьте, правильно ли прикручены провода (фаза и ноль).

Как определить фазу в установленной розетке

Если раньше у вас уже была электроплита, и розетка есть, то нужно найти в ней где находится земля, фаза и ноль и соответственно подключить провода в штекере. Самый простой способ определения – использовать индикатор напряжения в виде отвертки. Работает он просто – кладете индикатор на место предполагаемой фазы, и смотрите на встроенный в корпус светодиод. Если он горит, то напряжение есть и это фаза. При отсутствии напряжения светодиод не горит, а это ноль.

Землю определить еще проще: контакт сверху или снизу.

Подключение к трехфазной сети 380 В

В этом случае покупается автомат и УЗО для трехфазной сети, провода должны быть пятижильными (сечение определяется по той же таблице, нужно смотреть только значение в столбце 380 В). Вилка и розетка также должны иметь пять контактов.

Сам процесс подключения ничем не будет отличаться, только количеством проводов. Разница будет при подключении провода к выходным клеммам электроплиты. Будет установлена ​​только одна перемычка — на контакты 5 и 6. Все остальные подключаются отдельными проводниками.

Схема подключения электроплиты к трехфазной сети

Также необходимо отслеживать положение «земли» и «нейтрали» (или говорят «нуля»). Соответствие цветов жил на фазах не критично, но удобнее, если они тоже совпадут.

Как самостоятельно подключить электрическую плиту

Во многих многоквартирных домах отсутствуют газовые трубы, предназначенные для подключения газовой плиты. В качестве альтернативы предусмотрена отдельная электрическая розетка для подключения устройств, питающихся от сети. Если у вас есть квартира с этой схемой подключения устройства, то вам обязательно нужно знать, как подключить электрическую плиту. Конечно, эту работу лучше доверить профессионалу, особенно если раньше вам не приходилось устанавливать подобные устройства.

Сначала необходимо выбрать место

Подготовка места

Прежде чем приступить к подключению электрической сети, необходимо сначала выбрать место для установки данного устройства. Чтобы устройство обеспечивало максимальное удобство и идеально вписывалось в кухонное пространство, при его установке следует учитывать следующие рекомендации:

• для установки требуется место с ровной поверхностью. Важно, чтобы в процессе регулировки ножек изделия можно было обеспечить устойчивое положение относительно горизонтали;
• длина провода должна быть оптимальной. Он должен обеспечивать возможность свободного перемещения устройства от стены без отключения;
• Необходимо учитывать, что устройство способно разогреваться до 100 градусов Цельсия. По этой причине его не следует устанавливать рядом с холодильником;
• если прибор будет встраиваться в конструкцию кухонного гарнитура, в первую очередь стоит защитить все поверхности из пластика. Дело в том, что при нагреве пластины могут деформироваться или расплавиться;
• если на кухне установлена ​​индукционная плита, то не ставьте рядом с ней другие электроприборы. Его электромагнитное поле будет воздействовать на них, что приведет к видимому ухудшению работы техники.

Основные требования

Подключение электроплиты должно осуществляться правильно, от этого зависит ее нормальное функционирование. Для этого необходимо соблюдать важные правила установки бытовых электроприборов. Если вы никогда не производили установку этих устройств, то лучше доверить эту задачу профессионалам. Дело в том, что при самостоятельной сборке можно лишиться права на гарантийное обслуживание в сервисном центре.

Перед началом процесса подключения устройства рекомендуется узнать индикатор питания. Стоит определить, к какой сети вы хотите подключить устройство. Обычно многие квартиры и частные дома оборудованы общей однофазной электросетью мощностью 220 В. В редких случаях встречаются линии с трехфазным устройством.

Для правильной установки устройств на трехфазные линии стоит соблюдать некоторые важные особенности при их установке:

• Некоторые модели настольных электроплит и индивидуальных духовок (например, Gorenje, Hansa) имеют номинальную мощность менее 3000 Вт. Эти устройства подключаются с помощью вилки и розетки на 13 А. Также для подключения можно использовать соединительное устройство, которое снабжено предохранителем; В продаже могут быть устройства
• с номинальной мощностью более 3000 Вт. Подключать их рекомендуется с помощью отдельной проводки, идущей непосредственно к электрощиту. Такой тип разводки называется радиальными сетями.

При подключении к сети 380 В розетка обычно не используется, это повышает уровень безопасности. Для этого удлините цепь питания, а также установите предохранитель. Но желательно предварительно проконсультироваться с опытным электриком. Он посоветует, нужно ли будет заменить традиционный мини-автомат на предохранитель.

Схема электрических соединений

Обязательно установите в электрощите отдельный автоматический выключатель с предохранителем, его также можно заменить имеющимся свободным блоком. Во время установки автоматического выключателя нужно убедиться, что предохранители трубчатые.

Также необходимо правильно подобрать размер сечения для подключения к радиальной сети. Может зависеть от типа плиты:

• для плит, которые работают с мощностью до 13,5 кВт стоит выбирать провод сечением 4 кв. мм;
• для плит мощностью до 18 кВт подходят провода сечением 6 кв.мм.

Таблица сечений проводников

Функцию защиты должен выполнять предохранитель на 30 А или автоматический выключатель на 32 А. Проводка подходит с трехпроводной структурой. Одна из жил должна использоваться для заземления.

Особенности подключения к радиальной сети

Если вам необходимо подключить изделие к сети с радиальным устройством, то следует действовать по определенной схеме. Она поможет сделать соединение своими руками. Для этого необходимо соблюдать важные рекомендации:

Токопроводящие элементы должны быть оснащены контактными пластинами

Как установить с помощью соединительных устройств

Подключить простую электрическую плиту можно с помощью соединительного устройства. Процесс выполняется двумя способами.

Схема подключения

Если вывод блока выключателя выполнен на запасной блок электрощита, важно правильно распределить провода при подключении:

• жила с красным оттенком должна быть присоединена к сам блок, являющийся фазой;
• черная жила должна быть подключена к нейтральной клемме;
• Кабель заземления должен быть подключен к клеммам, помеченным знаком заземления. Этот конец обычно отмечен желто-зеленым кембриком.

Есть еще один способ подключения. Делать это следует через механизм переключения, который снабжен предохранителем. Его крепление должно производиться возле электрощита. Все фиксируется винтами.

Кабели от прибора должны быть подключены к клеммам по следующей схеме:

• жила с красной изоляцией должна быть присоединена к фазе;
• черные элементы соединяются с элементами, обозначенными N;
• провод заземления должен быть подключен к клемме заземления; имеет желто-зеленый кембрик.

Счетчик подключен к автомату защиты. Для этого потребуются два многожильных провода с двойной изоляцией. Размер секции должен быть 16 квадратных метров. мм. Допускается меньшее сечение – 10 кв. мм, но при этом соединение можно выполнить из тонких отрезков проволоки.

Провод с черной изоляцией подключается к клемме распределительного щита и выключателю с маркировкой N. Красные жилы должны быть присоединены к фазе с маркировкой L. Заземляющие элементы должны быть закреплены. Он должен состоять из провода с многожильным строением, он крепится к клемме в соответствующей зоне электрощита. У нее обычно есть батист с желто-зеленой окраской.

Как устанавливать разные схемы

При установке, при которой используется розетка, все достаточно просто. Для этого вам понадобится специальный кабель, который предназначен именно для подключения изделия. Он должен иметь на розетке специальный разъем, а также должен быть снабжен вилкой (РШ-ВШ). Он может быть предназначен для проводок со скрытым или внешним устройством.

Типы розеток и вилок

Стоит обратить внимание на то, что электроплиты могут иметь разное напряжение — 220 В и 380 В. Обязательно производитель бытового прибора должен указать тип схемы подключения, которая должна обеспечивать правильность подвода сетевых проводов к клеммам устройства. Иногда на поверхности задней стенки изделия имеется схематичное изображение, либо оно указано в инструкции.

Схема чертежа на устройстве

Также стоит обратить внимание на важные обозначения, которые потребуются при установке устройства:

• L1, L2, L3 — зажимы для фаз;
• нейтральные маркируются буквой N;
• сама фаза — 1, 2, 3;
• нейтраль — 4 и 5.

Однофазное подключение

При подключении электроплиты по разным схемам необходимо учитывать важные особенности из списка ниже:

Подключение электроплиты – достаточно сложный процесс, при выполнении которого важно соблюдать правильную последовательность. В этом деле потребуются знания и опыт, поэтому если вам никогда не приходилось заниматься этим самостоятельно, то лучше доверить процесс профессионалам. При соблюдении всех правил, принципов, рекомендаций электрическая плита будет установлена ​​правильно, а значит, ее использование будет комфортным.

Каким температурам соответствует низкая-средняя-высокая на плите?

Спросил 10 лет, 7 месяцев назад

Изменено 3 года, 1 месяц назад

Просмотрено 599k раз

Я очень подозреваю, что моя электрическая плита греется. Рецепты, которые предполагают средне-высокую температуру на моей плите, невероятно, невероятно горячие, и вы можете почувствовать «высокий» жар, излучаемый со всей кухни.

Таким образом, я недавно купил ИК-термометр — какая температура поверхности кастрюли должна приблизительно регистрироваться как низкая, средне-низкая, средняя, ​​средне-высокая и высокая?

2

Они не соответствуют температуре, они соответствуют скорости подводимого тепла.

Элементы в вашей духовке подключены к термостату, который регулирует их температуру, они действительно являются устройствами постоянного нагрева/фиксированной температуры, как тепло в вашем доме. Духовка включает и выключает элементы для регулирования температуры, но элементы всегда только ВКЛЮЧЕНЫ или ВЫКЛЮЧЕНЫ.

Элементы плиты, напротив, имеют переменный нагрев/переменную температуру. Термостата нет, но элементы можно регулировать между MAX и OFF. Для каждой настройки температура будет становиться все выше и выше (если только что-то не отводит тепло, например, приготовление пищи) — более высокие настройки будут нагреваться быстрее.

Важно знать (для электрической плиты) мощность элементов: большинство 8-дюймовых элементов имеют мощность ~2500 Вт, а большинство 6-дюймовых элементов — ~1500 Вт. Но есть большая вариативность. Кроме того, если вы живете в доме с напряжением 240 В, но недавно жили в квартире (в которой, вероятно, было напряжение 208 В, но элементы на 240 В были установлены в духовке, даже если вы этого не осознавали), ваши нагревательные элементы будут казаться слишком жарче, чем прежде. Также возможно, что производитель печи или предыдущий владелец установил элементы с более высокой мощностью (возможно, установив элементы, предназначенные для сети 208 В, в доме с сетью 240 В, что могло бы немного их «турбировать»).

Температура, измеренная с помощью ИК-термометра, может оказаться бесполезной для определения того, горячее ли ваша духовка, чем обычно, так как пустая сковорода в режиме Low все равно будет достигать 400+ градусов (просто она будет нагреваться медленнее).

Что может быть полезнее, так это узнать, при каких настройках люди выполняют те или иные задачи по приготовлению пищи, и посмотреть, отличается ли это от того, что работает в вашей духовке. Вы также можете удалить элементы и найти напряжение/мощность, выбитое на дне. Сообщите нам, что это за значения, и мы сможем сказать вам, если они ненормально высоки.

Лично я жарю лук при 4/10, жарю яйца при 6/10, варю суп при 2/10 и поддерживаю 1 галлон воды при постоянном, но не сильном кипении при 8/10.

15

Вот какие температуры варочной поверхности соответствуют этим меткам:

Высокая: 450° до 650°+
Средняя-Высокая: 375° до 449°
Средняя: 900° до 515° 374 -Низкий: от 250° до 324°
Низкий: < 225° до 249°

На моей электроплите , я пока примерно разобрался с этой системой, используя термометр IF, измерив матовую варочную поверхность:

Высокая: 5 до 10 = от 465° до 700°
Средняя- Высокий: 4,0 = 429°
Средний-Низкий: 2,8 = 272°

Я бы сказал, откалибруйте свой собственный электрический диапазон, вы сможете найти надежный термометр менее чем за 20 долларов. Возьмите плоскую сковороду, желательно из эмалированной стали, налейте в нее немного масла с высокой температурой дымления и отмерьте. Будьте осторожны, чтобы не повредить сковороду, конечно.

Возможно, что общая функция быстрого кипячения служит для искажения тепловой мощности — я знаю кого-то с газовой плитой, где самая высокая настройка — быстрое кипячение, и есть подобное искажение температуры (когда настройка кипячения намного горячее, чем должно быть и др.).

Вместо температуры пустой кастрюли я предлагаю добавить некоторое количество (например, 2 чашки) воды и измерить время от выключения до кипения. Как указывалось на других плакатах, печи различаются по мощности (подводимой теплоте с течением времени) независимо от температуры. Между прочим, электрические духовки обычно имеют постоянную мощность (кроме духовок с настройками «предварительный разогрев» и «очистка», в которых используется жарочный элемент, а также элемент для выпечки) и термостат (который представляет собой переключатель, активируемый датчиком температуры) для включать и выключать элемент. (на ручке глазков горелки тоже есть термостат, но он не связан с глазком — он использует крошечный нагреватель внутри переключателя, чтобы открывать и закрывать биметаллический переключатель — он постоянно включается и выключается. Они используют их, потому что они относительно дешевы.)

Предполагая, что элементы вашей электроплиты «перегреваются», вы можете просто не использовать «высокую» настройку. Электрические нагревательные элементы имеют отрицательные температурные коэффициенты — сопротивление (и мощность) падает по мере повышения температуры элемента. Кроме того, по мере того, как элемент становится ярче, больше энергии излучается и меньше передается, а это означает, что требуется намного больше энергии для незначительного изменения температуры, когда элемент начинает ярко светиться (вы чувствуете лучистую энергию через всю комнату). Когда нагревательные элементы выходят из строя, они просто перестают работать — они не загорятся и не взорвутся.

Самая большая проблема слишком большой мощности заключается в том, что пища становится слишком горячей на дне кастрюль и сковородок. В этом случае пища прилипает, готовится неравномерно или пережаривается. Лучшее решение для этого – хорошо узнать свою плиту. ИК-термометр великолепен, но он отлично подходит для измерения температуры пищи и горячего масла. Температура дна пустой кастрюли — довольно бесполезная информация. Кроме того, большинство ИК-термометров имеют верхний предел 400f или меньше. Поскольку большинство продуктов обугливаются при температуре менее 400f, они отлично подходят для еды.

По моему опыту, горелки довольно сильно различаются по калибровке. Как указал Сэм Лей, некоторые электрические горелки могут быть даже установлены с неправильными настройками напряжения, что приводит к их работе за пределами их калибровок.

Что я сделал для низких, средних и высоких настроек в рецептах, так это разработал свое собственное понимание того, что такое низкие, средние и высокие. Оно может быть как точным, так и грубым, но универсальным.

Примером точности может быть использование инфракрасного термометра для считывания температуры сковороды после определенного времени на плите, что звучит как то, что вам нужно. Я использовал свою ИК-пушку только для приготовления барбекю, так как хотел убедиться, что мои стейки прожариваются как можно лучше.

Пример грубого и универсального — это то, что я делаю для плиты — использую точку дымления обычного масла, т. е. масла канолы, в качестве показателя того, сколько тепла печь может отдать за фиксированное время.

Мой личный опыт показал, что средне-высокое и высокое во многих рецептах означают, что масло канолы слегка дымится и быстро дымится соответственно. При средней температуре несколько капель воды вскипятятся менее чем за 5 секунд, тогда как при низкой температуре несколько капель воды едва закипят, если вообще закипят. Все это на кастрюле средней толщины, а не чугунной или дешевой тонкой сковороде (т.е. сковороде за 5 долларов из Икеи)

Преимущество грубого и универсального метода заключается в том, что его можно применять для калибровки при переключении сред приготовления пищи. Я использовал его во время приготовления пищи в домах друзей и в загородных домах.

Если в печи не используется какой-либо термостатический механизм, есть способ узнать, на какой мощности на самом деле работают конфорки: Убедитесь, что ваш дом «электрически тихий» (ничего включенного, что не должно быть) как это может быть, затем включите конфорку с большой кастрюлей воды на определенное время и проверьте свой счетчик электроэнергии на предмет потребления — если, например, вы получаете 0,6 кВтч после получаса работы, пластина эффективно работает на 1200 Вт.

Более быстрый способ: ЕСЛИ вы можете получить доступ к нескольким сантиметрам проводов, идущих к плите (не обязательно иметь электрический контакт!), возьмите или одолжите токоизмерительные клещи, измерьте ток и умножьте на напряжение, чтобы получить мощность.

1

Я обнаружил, что при использовании инфракрасного термометра для определения температуры дна кастрюли после 5 минут нагревания (температура больше не поднимается) высокая температура соответствует 375 градусам по Фаренгейту, средняя высокая — 330 градусам, средняя — 300 градусам и до 275 градусов.

1

Электрические сковороды нагреваются до 400 градусов. Судя по этому, кастрюли и сковородки на вашей плите не нужно нагревать выше 400 или 500 градусов для любой кулинарной задачи. (Если нагревательный элемент на вашей плите светится светло-красным, это от 800 до 900 градусов.)

2

Глядя на комментарий Сэма сверху, я должен не согласиться. У более новой печи будут другие электрические компоненты, чем у ОЧЕНЬ старой печи в моей квартире, но обе работают на одно и то же. Идея о том, что одна настройка просто определяет скорость набора высоты до максимальной мощности, неверна. Элементы в духовке включаются и выключаются со скоростью, которая определяется заданной температурой, а заданная температура определяет скорость повышения температуры пищи. Я собираюсь высказать здесь предположение и сказать, что он может не отключаться полностью, а частично отключаться, чтобы у вас не было резких скачков тока, но мне нужно посмотреть на электрическую схему, чтобы быть лучше осведомленным об этом. Теперь что касается печки, то на более старой такой как у меня все чисто резистивное. Другими словами, это не более чем вопрос ограничения тока, проходящего через нагревательный элемент. Когда горелка установлена ​​на низкую мощность, ток меньше. Когда горелка установлена ​​на высокий уровень, через элемент протекает больший ток. Поскольку элемент горелки имеет фиксированное сопротивление, различные варианты настройки, низкий, высокий и т. д., будут иметь более высокую или более низкую температуру, испускаемую элементом. И так же, как в духовке, пища будет готовиться быстрее, если температура выше. Как любой, кто случайно оставил горелку на низкой мощности на ночь, как, гм, я, могу сказать вам, что она никогда не станет вишнево-красной, как горелка на высокой мощности всего через несколько минут. Это был очень многословный способ сказать «да», настройка печи даст вам разные максимальные температуры для элемента. Проще будет связаться с производителем вашей печи, и они смогут дать вам примерный ответ на ваш вопрос. Вы можете ожидать, что значения сопротивления несколько изменятся с возрастом.

1

Ну, я не уверен, до какой температуры они могут дойти, но я знаю, что они могут достичь достаточно высокой температуры, чтобы расплавить свинец, а температура плавления свинца составляет около 620° f

1

Твой ответ

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

самостоятельно, схема подключения, требования к кабелю и предохранителю

Правильное подключение электроплиты с учетом необходимых норм требуется для эффективной работы и увеличения срока службы. Можно вызвать специалиста для подключения питания, а можно выполнить работу самостоятельно и сэкономить деньги. Изучение инструкции, прилагаемой к агрегату, поможет вам избежать ошибок и неприятных последствий. При подключении электроплиты своими руками учитывайте нормативные характеристики приборов, проводов, розеток и вилок.

Содержание

• 1 Требования к параметрам и номиналам автоматических выключателей
• 2 Провод и его параметры
• 3 Схема и способы подключения
• 4 Как подключить к сети 220 В?
  • 4.1 Как подключить кабель к плите
  • 4.2 Установка вилки
• 5 Подключение к трехфазной сети 380 В

Требования к параметрам и номиналам автоматических выключателей

Бытовые электроплиты – это мощный вид оборудования, использующий для работы силу тока от 40 до 50 А. Они подключаются к отдельному кабелю, напрямую питаемому от домового распределительного щита. Электроэнергия подается через автоматический выключатель и УЗО. Сам блок подключается через вилку и розетку, а также клеммную коробку. Ответвление от автоматического выключателя подключается непосредственно к клеммам, расположенным на стене за нагревателем.

Устройство защитного отключения (УЗО) представляет собой устройство для включения и отключения питания при определенных условиях, когда дифференциальный ток достигает заданных параметров. Защищает людей и животных от поражения электрическим током при небольших повреждениях изоляции и токоведущих фазных проводов.

В щите набирается комплект автоматического выключателя УЗО, отсюда поступает напряжение на розетку. Продаются конструкции, совмещающие функции 2-х устройств в одном устройстве. Минус подключается к общей шине, а заземление идет на соответствующий контакт.

Номинальная автоматическая единица выбирается по току потребления. Цифра есть в паспорте печи и составляет 40 — 50 А. Для работы в таком диапазоне защитные устройства представлены в 3-х номиналах:

1. 63 А;
2. 50 А;
3. 40 А.

Рекомендуется брать силовое устройство с большей мощностью. Это поможет избежать регулярных отключений при работе с полной нагрузкой. Если в паспорте максимально заявленное потребление 42-44 ампера, то защиту берут 50 ампер. Техника не всегда может работать на полную мощность, для этого должны функционировать все конфорки и духовка, но лучше перестраховаться.

Оптимальным значением для выбора УЗО является ограничение по току выше на 1 ступень характеристики автоматического выключателя. Если устройство установлено на 50А, то нужно устройство защиты на 63А, а ток утечки рассчитан на 30 мА.

Для повышения надежности печь подключается напрямую к входным клеммам, при этом задействовано минимальное количество точек контакта. Оконцовка осуществляется только автоматическим выключателем, что неудобно. Часто духовка подключается с помощью вилки и розетки, что более привычно. Силовые пары используются для этой цели, бытовые пары не подходят.

Провод и его параметры

Современные варочные панели для установки в квартире продаются без шнура. Комплект служит гарантией стыковки устройств с помощью прижимных планок. В этом случае увеличивается длина питающего кабеля, автоматический выключатель меняется на плавкую вставку. Сечение выбирается в зависимости от длины:

• если длина провода не превышает 12 м, достаточно взять кабель сечением всего 4 мм²;
• , если для удлинения шнура питания требуется цифра 6 мм².

Это обобщенные значения, поскольку характеристика изменяется в большую или меньшую сторону при изменении мощности. Для духовых шкафов мощностью 7 кВт используется кабель 3х4, линия оборудована автоматическим выключателем на 25 А. Выбор количества проводов зависит от варианта подключения фаз:

• однофазная схема выполняется с использованием трехжильного электрического провода;
• Двухфазные и трехфазные соединения выполняются пятижильным кабелем сечением не менее 2,5 мм² и питают оборудование мощностью до 16,4 кВт.

Пятижильный кабель с этими характеристиками подходит для всех бытовых электропечей. При разводке питания в розетку используется одножильный провод с заводской изоляцией, так как он надежен, несмотря на свою жесткость. Из-за последней характеристики его не используют для разводки к зажимам на задней стенке, так как это неудобно делать.

Для прокладки от распределительной коробки до плиты берутся марки кабеля:

1. ВВГ;
2. ПВС;
3. ВВГ-нг;
4. ВВГ; ПВГ-нг.

Для подключения к розетке использовать гибкий провод КГ, характеризующийся устойчивостью к растрескиванию при изгибе.

Схема и способы подключения

Распространено однофазное подключение печи. Для подключения электроплиты этим способом выводы 1,2,3 и затем 4,5 объединяют медными перемычками сечением более 6 мм². Эти элементы входят в комплект поставки. Фазный провод окрашен в черный, коричневый или серый цвет и подключается к клемме 1, 2 или 3. Нейтральный провод синего цвета должен быть подключен к клемме 5 или 4. Оплетка заземления зеленого цвета подключается к контакту 6.

Болты должны быть затянуты туго, так как плохое соединение приведет к прогоранию изоляции и возгоранию. В варианте схемы подключения электроплиты при питании от розетки фазный провод подключается к клемме L, ноль идет к клемме N. Заземляющая жила подключается к соответствующей клемме, которая показана на схеме заземления, с буквы ЧП.

Двухфазная цепь используется редко. Перед тем, как правильно подключить ТЭН, необходимо определить, что фаза В не используется, есть только А и С. Медная перемычка закорачивает клеммы 1, 2, они крепятся к рабочему проводу А, фаза С идет на клемму 3 Дальнейшее подключение аналогично однофазному способу. В частных домах используется двухфазная схема, но и в квартирах такой вариант не исключается, если разводка выполнена четырехжильным кабелем. Правильное подключение проводов:

• желтый провод идет к клеммам L1 и L2, соединенным перемычкой — фаза А;
• красный провод подключается к клемме L3 — рабочая цепь С;
• синяя оплетка подключается к нулевому контакту — нулевая цепь;
• зеленый — заземление.

На вилке в этой версии 4 рожка.

Варочная панель и духовка подключаются по трехфазной схеме, способ используется как вариант подключения электроплиты в частных домовладениях или многоэтажных домах старого типа. Берем 4-х или 5-ти жильный провод, причем между фазой и нулем напряжение 220 В, а в середине индикатора рабочих фаз 380 В. Подключение производится в следующем порядке:

• Проводники под напряжением С, В, А присоединяются к клеммам с номерами 3, 2 и 1 соответственно;
• клеммы 5, 4 и 6 подключаются как в однофазном исполнении.

Как подключиться к 220 В?

Для подключения электроплиты сначала определите место установки на картинке. Штепсельная розетка монтируется возле печи на ближайшую перегородку или стену и подключается к земле. Номинальный ток устройства составляет от 25 до 40 А. Трехфазная сетевая розетка имеет 5 клемм. В распределительном щитке для печки предусмотрен отдельный автоматический выключатель, необходим трехпозиционный выключатель на 16А.

Для подключения возьмите провод, розетку и вилку. Разные модели бытовых печей стыкуются одинаково, отличаясь лишь формой защитных кожухов на задней стенке. При подключении печи к однофазной сети нужно провести кабель к розетке в соответствии с выбранной схемой и закрыть верхнюю крышку.

Подключение кабеля к электроплите

При использовании трехжильного провода коричневая оплетка идет к фазному разъему розетки, синий провод стыкуется с нулевым контактом, зелено-желтый провод присоединяется к клемма заземления. Фазы пятижильного провода — белая, коричневая и красная.

Кабель подключается к плите с помощью клеммной колодки на задней поверхности оборудования. Стандартные электрические схемы для различных типов сетей расположены рядом друг с другом. Для линии 220 В используется крайний справа рисунок. На первые 3 контакта ставится перемычка, получается фаза (коричневый и красный провода). Разъемы 5 и 4 являются нейтральными или нейтрально-нулевыми (синие или синие жилы). Ток заземления протекает по оплетке зеленого цвета.

Перемычки часто устанавливаются на заводе, но при подключении варочной панели проверяйте отверткой и световым индикатором. Концы проводов перед стыковкой залуживают для обеспечения хорошего контакта.

Установка вилки

Вилка стыкуется с мягким проводом варочной панели, соблюдая маркировку на нем. Соединение проводов по цвету делается так же, как это было сделано в розетке. Штепсельная вилка всегда разбирается, снимая 2 винта, крышку и фиксирующую планку. Края жил зачищают от изоляции и скрепляют болтами. Необходимо установить розетку и подключить вилку так, чтобы верхний контакт зеленого цвета — заземление.

Необходимо добиться совпадения нуля и фазы на розетке и вилке, иначе будет короткое замыкание. Перед включением питания еще раз проверьте правильность крепления проводов. Если подключение ТЭНа производится в уже подготовленную розетку, определяется провод с нагрузкой, нулем и массой, а в оборудовании подключение производится в соответствии с действующим руководством.

Номинальный ток розетки 7кВт, это в некоторых случаях минус, т.к. суммарная мощность при включении всех конфорок и духовки превышает цифру. Это приводит к выходу из строя пары розетка-вилка после короткого периода использования. Чтобы этого не допустить, берут устройства белорусских производителей, которые одновременно могут выдерживать до 10 кВт мощности.

Подключение к трехфазной сети 380 В

Этот вариант выгоден, так как снижает расход металла на питающие провода. Большинство варочных агрегатов с варочными панелями большой мощности включаются в однофазную электропроводку без доработок. Допускается подключение к 2 рабочим проводам, но рекомендуется использовать 3 контакта трехфазной сети 380 В. Это снижает нагрузку на приборы электрощита.

Мощные печи, требующие данной схемы, устанавливаются в учреждениях или частных домах с трехфазными вводами, рассчитанными на 360 В. Используется пятижильный кабель с минимальным сечением 2,5 мм². Прежде чем подключить электроплиту к трехфазной розетке, возьмите вилку с 5 проводами.
