4 способа завести Жигуль без ключа. Как запустить двигатель ВАЗа если сел аккумулятор или сломался замок зажигания

Вопрос, как завести Жигули, у владельцев “классики” может возникнуть в 5 случаях: сломался замок зажигания, потерялся ключ, разрядился аккумулятор, не крутит стартер или на улице сильный мороз. Если не знаете как действовать в одной из таких ситуаций, то читайте статью.

Как можно заводить Жигули когда стандартный вариант с ключа невозможен отмечено в таблице.

*подсос используется для дополнительного обогащения смеси и облегчения запуска непрогретого двигателя в любых ситуациях, но если в теплую погоду запустить холодный мотор можно и без него, то в мороз это очень проблематично.

Как завести Жигули без ключа

Знать вариант как завести ВАЗ классику без ключа нужно в случае поломки замка зажигания (заклинивание, пригорание контактов и т. д.), а также если случился облом/потеря ключа. Запустить двигатель можно просто проводами, причем двумя вариантами. Первый способ – правильно соединить те, что на замке. Второй, позволит обойтись без замка, – замкнув провода под капотом.

Как завести Жигуль с проводов

К замку зажигания на Жигулях подведено 5 проводов, из которых один (красный) запускает стартер, а еще четыре – замыкают бортовые цепи (зажигание, свет и т.д.). Отсоединив провода от замка зажигания и подсоединив их друг к другу так, как это обычно делает замок, получится завести ВАЗ без ключа.

Пошаговая инструкция как завести Жигули без замка зажигания:

Видео как завести Жигули без ключей

1. Нужно скинуть клеммы всех проводов с тыльной части замка.
2. Сверить цвета со схемой. Это нужно на случай, если после ремонта до вас кто-то менял их без соблюдения заводской расцветки.
3. Замкнуть клеммы белого и зеленого (согласно схемы), чтобы включить зажигание.
4. Соединить клеммы черного и коричневого провода для необходимости включения светотехники.
5. Для включения стартера, чтобы завести Жигуль, остается чиркнуть соединение белого и зеленого проводов с клеммой красного.

Как только мотор «схватит», необходимо сразу убрать красную клемму в сторону, чтобы вывести бендикс из зацепления с венцом.

Во избежания короткого замыкания во время движения, рекомендуется отдельные соединения проводов, белого с зеленым и черного с коричневым, обмотать изолентой.

Как завести Жигули проводами без замка зажигания

Как завести Жигули с проводов: видеоинструкция

Альтернативный способ запустить двигатель карбюраторной классики без ключа зажигания – проводами под капотом. Для этого потребуется отрезок одножильного кабеля, длиной около 1,5-2 метров. Порядок запуска такой:

1. Соединяем клемму “+” аккумулятора с клеммой “+” катушки зажигания, используя провод около 1,5 метра.
2. Второй отрезок, с длинной 50 см, тоже соединяем с плюсом АКБ но берем в руку.
3. Отсоединяем клемму зажигания, идущей к стартеру от салонной косы и касаемся этой клеммы вторым концом короткого провода.

Этот способ подойдет исключительно для запуска двигателя карбюраторного классического ВАЗа. Если сломан замок зажигания, то без замка никакие источники света работать не будут. Чтобы исправить это, необходимо отсоединить от замка клеммы и соединить как написано выше.

Разблокировка руля без ключа

Если был утерян ключ, но при этом включена блокировка руля, то чтобы нормально ехать без ключей, недостаточно завестись проводами. Что делать, если руль заблокирован?

Отпереть заблокированный руль Жигулей можно тремя способами:

• перепилить запорный язычок пилой по металлу;
• попросить помочь другого «жиговода»;
• сходить в автомагазин.

Как разблокировать руль на классике ВАЗ

Для не вандальной разблокировки руля потребуются исправный замок (который и нужно позаимствовать с других Жигулей или купить), а также плоская отвертка. Порядок работ такой:

1. Отверткой снимаем металлическую накладку с личинки (секрета) замка.
2. Поддеваем и вынимаем личинку.
3. Аналогично снимаем личинку замка, к которому есть ключ.
4. Вставляем исправную личинку и разблокируем руль поворотом ключа.

Как завести Жигули прямо на стартере

Если проблема не в замке, а в проводке, и замыкание клемм ничего не дает – можно попытаться завести Жигули, подавая ток прямо на стартер в обход замка, так же как например когда не работает втягивающее либо реле стартера. Это делается замыканием контактов, воспользовавшись отверткой либо куском толстого провода.

Как завести напрямую

Запуск стартера на прямую отверткой или плоскогубцами

Заводить машину напрямую со стартера получится двумя способами. Первый, классический, – замкнув отверткой контакты силового провода и управляющий втягивающего реле. Второй, применим при проблемах с проводкой, нужно подать питание на стартер проводом прямо с АКБ.

Первый способ завести Жигули напрямую выглядит так:

1. Включаете зажигание, так как как завести Жигули отверткой без подачи питания на катушку не получится.
2. Открываете капот чтобы подобраться к стартеру, который расположен внизу со стороны АКБ.
3. Замыкаете на стартере отверткой силовой (толстый провод от АКБ) и управляющий контакт втягивающего реле (тонкий провод).
4. Быстро убираете отвертку, как только мотор заработает.

При запуске ВАЗ классики отверткой важно не касаться других металлических частей, чтобы не вызвать КЗ.

Второй способ такой же, но вам понадобится отрезок провода. Нужно:

1. Открыть капот, включить зажигание.
2. Соединить кусок провода одним концом с плюсом АКБ, а вторым – с проводом, идущим на втягивающее стартера от косы.
3. Отсоединить провод, когда мотор заведется.

Запуск двигателя Жигулей без стартера

Если не работает стартер либо сел аккумулятор, то можно завести Жигули с толкача или с кривого стартера. Каждый из методов рассмотрим подробно по отдельности.

Как завести с толкача

Толкать машину самому можно и по ровной дороге, но там нужна будет определенная техника, лучше действовать если есть горка/уклон.

Как завести машину с толкача

Запустить Жигули с разряженным аккумулятором с толкача самому можно таким способом:

1. Включить зажигание.
2. Подкачать бензин в карбюратор бензонасосом.
3. Немного вытянуть подсос для обогащения смеси.
4. Включить нейтраль и выкатить машину на ровный прямой участок.
5. Расположиться возле открытой водительской двери, взяться за стойку и разогнать машину до скорости около 10 км/ч.
6. Когда скорость набрана – заскочить на сиденье, нажать сцепление и газ, включить вторую передачу (первая быстро гасит скорость из-за высокой частоты движения поршней).
7. Как только двигатель начнет схватывать – «поиграть» сцеплением, нажимая и отпуская, чтобы он начал стабильно работать.

При наличии помощника или другой машины все проще. Достаточно:

1. Зацепиться тросом или попросить помощника толкать и сесть за руль.
2. Когда машина-буксир или помощник наберет скорость – нажать сцепление и включить передачу.
3. Как только мотор заработает – нажать сцепление и снова включить нейтраль, остановиться (если толкает человек) или дать сигнал остановки буксирующему и тоже остановиться за ним.

Если имеется хороший уклон – можно просто выкатить машину на него, чтобы она катилась вниз, сразу сесть за руль и начать движение.

Запуск мотора вручную

Еще один способ, как завести Жигули, если не работает стартер – это запуск с «кривого». Так можно запустить старые ВАЗ классического семейства имеющих функцию ручного стартера (есть отверстие в шкиве коленвала и в бампере). Чтобы завести ВАЗ кривым стартером, нужно:

Запуск ВАЗ-а с кривого стартера

1. Установить нейтральную передачу.
2. Включить зажигание.
3. Открыть подсос.
4. Подкачать бензин в карбюратор.
5. Вставить кривой стартер.
6. Взять ручку так, чтобы все пальцы находились с одной стороны (большой вместе с остальными, а не напротив).
7. Крутить ручку до запуска (сверху вниз по часовой стрелке).

Держать пальцы вместе нужно для того, чтобы в случае обратной вспышки (если искра пройдет рано и вал двинется не в ту сторону) или подклинивания механизма зацепления не получить травму руки.

Полезная рекомендация от владельца ВАЗ 2101: накачав бензин бензонасосом проверните сначала раз 5 потихоньку, затем сядьте в машину и вытяните подсос. Выжмите раз 10 педаль газа и включите зажигание. После чего ручку кривого стартера установите в положение “5 часов” и резко прокрутите ручку по часовой стрелке. Двигатель сможет завестись со второго-третьего раза. Прокручивать нужно в перчатках либо с намотанной тряпкой. Не старайтесь маслать им как швейную машинку, — нужен один резкий рывок. Будьте аккуратны не только с расположением пальцев на ручке, но и с тем, чтобы после запуска не пробить радиатор. Конец кривого слетает с храповика и очень легко бахнуть им куда либо в сторону!

Как завести Жигули без аккумулятора

Если под рукой совсем нет аккумулятора (украли, закоротило банку и т.д.) – просто так запустить машину не выйдет. Дело в том, что на классическом семействе ВАЗ (как и большинстве авто) используется генератор, требующий внешнего возбуждения. Чтобы возбудить обмотки, понадобится хоть какой-то источник тока, способный выдать около 12 вольт. Можно попробовать и меньше, но если источник будет совсем слабым (вроде литиевой батареи от портативной электроники) – не факт, что получится.

То есть, без внешнего питания ничего не выйдет, а вот при его наличии можно завести Жигули без аккумулятора одним из способов, описанных выше (с толкача, с горки, с кривого, тросом).

Перед манипуляциями желательно изолировать клемму плюс, идущую к АКБ, чтобы не допустить КЗ при работе.

Для возбуждения генератора надо:

1. Соединить минусовой контакт источника тока с массой (например, корпусом генератора или минусовой клеммой для АКБ).
2. Снять с генератора клемму возбуждения (тонкий провод).
3. Подключить источник тока плюсом к клемме на генераторе.
4. Попытаться запустить машину, используя один из способов пуска без стартера.
5. После запуска мотора убрать источник тока и вернуть клемму возбуждения на место.

Работа без АКБ является ненормальной для генератора и может привести к проблемам с электрической частью, так как ему некуда «сбрасывать» лишний ток. Поэтому во избежание проблем желательно включить побольше потребителей (фары, дворники, музыка, вентилятор печки и т. д.).

Как заводить Жигули в мороз

Так выглядит подсос на ВАЗ-2107

При наступлении сильных морозов многие владельцы Жигулей испытывают проблемы с запуском, причины которых кроются в усталости АКБ, загустении масел, и в тонкостях работ карбюратора или ГБО из-за трудности испарения. Чтобы завести эту машину зимой придется работать подсосом, греть карбюратор и выжимать педаль сцепления при прокручивании стартером.

Запуск двигателя Жигулей в сильный мороз

Чтобы завести классику ВАЗ в сильный мороз, нужно всего лишь вооружиться бутылкой с горячей водой. Для запуска необходимо:

1. Набрать в бутылку горячей воды. Для удобства можно проделать в пробке отверстие и вставить туда трубку.
2. Открыть капот и вручную накачать бензина в карбюратор.
3. Поливать горячей водой впускной коллектор, идущий от карбюратора до его нагрева.
4. После того, как коллектор прогреется (а от него станет теплее и карбюратору), включить зажигание и вытянуть подсос на середину или сильнее.
5. Выжав педаль сцепления, для снятия нагрузки с мотора, завести мотор со стартера. Для упрощения смесеобразования можно делать прогазовки.
6. Если с первого раза не вышло – выждите минуту и повторите запуск стартером снова.

Как запускать карбюраторный двигатель Жигулей зимой

Как заводить Жигули с подсосом в мороз – видео

Как заводить машину на газу зимой

Если бензина не осталось, а ударили морозы – придется немного больше заморочиться, так как завести ВАЗ на газу зимой сложнее. У пропан-бутана относительно высокая температура кипения (от -1 до -42, зависимо от пропорций газов в смеси) и при испарении он дополнительно отнимает тепло, хуже воспламеняется.

Куда нужно лить горячую воду чтобы отогреть редуктор

Для запуска от ГБО нужно прогревать не только коллектор, но и редуктор газового оборудования. Сделать это можно точно так же, используя бутылку с горячей водой. Грейте редуктор потихоньку поливая на него кипятком. Включив кнопку ГБО, вытяните на половину ручку подсоса (можно минутку подержать ногу на нажатой педали акселератора), запускайте двигатель так само с выжатым сцеплением. Заведенному двигателю дайте еще поработать с подсосом, но при этом не стоит давать газу выше 1200 оборотов до прогрева иначе редуктор замерзнет и тогда без бензина уже не обойтись.

Если ваша машина совсем бензин “не нюхает”, то рекомендуется поставить на вторую камеру наружный подогрев с терморегулятором и подогреватель ОЖ. Помните что постоянный запуск на газу не прогретого до 50 градусов двигателя снижает ресурс редуктора в 2 раза!

Как завести инжекторные Жигули

Проблемы запуском двигателя ВАЗ инжектор могут возникать реже, но в зависимости от ситуации, сделать это может быть как проще так и сложнее.

Нюансы и отличие в запуске инжекторных Жигулей:

• завести инжекторный Жигуль без ключа можно так, как и карбюраторные;
• нет возможности завестись с кривого стартера;
• запуск с севшей АКБ или вовсе без аккумулятора может вызывать больше трудностей.

Главной проблемой инжекторных моторов на классике является наличие бензонасоса и ЭБУ, которым без питания – никак. Чтобы мотор завелся, насос должен накачать давление в рампе, а «мозги» – иметь достаточно питания, чтобы считывать датчики и управлять зажиганием. Поэтому для заводки надо раздобыть хоть немного живой АКБ, выдающий какое-то напряжение либо запускать методом “прикуривания”.

Помните: ЭБУ инжектора – относительно нежное устройство. При работе генератора без АКБ существует хоть и небольшой, но риск сжечь «мозги». Поэтому на инжекторе заводить ВАЗ совсем без аккумулятора стоит лишь в случае, когда других вариантов нет, а надо ехать.

Замок зажигания ВАЗ 2107, устройство,замена,ремонт

Главная » Электрооборудование Ваз 2107

Электрооборудование Ваз 2107

Замок зажигания ВАЗ 2107 — основной элемент управления электрооборудованием машины. От его исправности зависит работоспособность электросистем и автомобиля в целом. В разных положениях замка напряжение подается на определенные цепи и потребители, обеспечивая запуск и работу двигателя, осветительных приборов и других узлов и агрегатов “семерки”.

Содержание

1. Устройство замка зажигания ВАЗ 2107
2. Неисправности замка зажигания ВАЗ 2107
3. Замена контактной группы замка зажигания ВАЗ 2107
4. Замена замка зажигания ВАЗ 2107

Устройство замка зажигания ВАЗ 2107

Замок имеет цилиндрическую форму с боковым выступом — фиксатором руля. В замкнутом положении фиксатор служит противоугонной системой, блокируя вращение рулевого колеса.

На одном из торцов замка находятся выводы для подключения проводов, на другом — отверстие для ключа. Лишь определенный ключ позволяет менять положение замка зажигания, что служит дополнительной защитой от несанкционированного пользования машиной.

Замок зажигания состоит из двух основных частей — контактной платы (или “группы”) и механизма переключения. При повороте ключа механизм приводит в движение часть контактной группы, обеспечивая замыкание/размыкание контактов.

Обе части замка могут иметь неисправности, но они неремонтопригодны. Ремонт замка зажигания ВАЗ 2107 заключается в замене неисправной части или узла в сборе.

Неисправности замка зажигания ВАЗ 2107

При неисправности механической части замка (“секрета”) ключ начинает туго поворачиваться в механизме и может заклинить. Нередко это заканчивается поломкой самого ключа, часть которого остается в замке. Можно попробовать немного продлить работу заедающего замка при помощи WD-40 или тормозной жидкости, но это не отменит необходимости его скорой замены.

Второй вариант неисправности — подгорание или поломка контактной группы замка. Особенно часто выходит из строй контактная пара, отвечающие за включение стартера. В этом случае при повороте ключа стартер не работает или включается не с первой попытки. Убедиться в неработоспособности контактов можно, проверив напряжение на выводах контактной группы вольтметром или “контролькой”. Неисправность контактов — не повод для полной замены замка. В этом случае можно заменить только контактную группу, для чего даже не понадобится полностью демонтировать замок зажигания. С учетом небольшой стоимости контактной группы, при неисправности механической части замка проще заменить весь замок в сборе, чтобы после не пришлось тратить время на замену старых контактов.

Замена контактной группы замка зажигания ВАЗ 2107

Если подгорели контакты замка зажигания и при повороте ключа не включаются электрические цепи (обычно это питание тягового реле стартера), можно выполнить ремонт замка зажигания ВАЗ 2107 путем замены контактной группы.

Из инструментов понадобится шило или тонкая плоская отвертка. Порядок действий следующий:

• Отключить провод “массы” от аккумулятора.
• Повернуть ключ вертикально (в положение “0”).
• Выкрутить винты крепления пластмассового кожуха, закрывающего рулевую колонку.
• Снять кожух.
• Отстыковать клеммы проводов, идущих к контактной группе замка зажигания.

[tip]Совет: перед тем, как отключить провода от замка зажигания, желательно сделать отметки на проводах при помощи маркера, чтобы потом подключить их в правильном порядке. Если вы этого не сделали, можно воспользоваться следующей схемой подключения проводов:[/tip]

• голубой с черной полосой на клемму 15;
• коричневый на клемму 30/1;
• розовый на клемму 30;
• красный (пурпурный) на клемму 50;
• черный на клемму INT.

Схема соединения проводов также указана на коробке.

• Шилом или отверткой поддеть и снять стопорное кольцо, удерживающее контактную группу в корпусе замка зажигания (операция это неудобная и без наличия определенного опыта выполнить ее иногда непросто).
• Вытащить старую контактную группу.
• Вставить новую контактную группу.

[tip]Внимание: на ВАЗ 2197 до 1986 года выпуска устанавливались контактные группы с семью контактами, после 1986 — с шестью. Если проводов, идущих к замку 7, а вы уже купили контактную группу с 7 контактами, можно просто соединить провода 15/1 и 15/2 вместе, посадив их на клемму “15”. [/tip]

• Установить стопорное кольцо в паз корпуса.
• Подключить провода к выводом контактной группы.
• Установит кожух на рулевую колонку и закрутить винты крепления.
• Подключить к аккумулятору провод “массы”.
• Проверить работоспособность замка.

На этом замена контактной группы завершена и машина готова к эксплуатации.

Замена замка зажигания ВАЗ 2107

Если замок зажигания заедает или не поворачивается, необходимо поменять “секрет” или замок в сборе. Замена замка зажигания ВАЗ 2107 производится следующим образом:

• Отключить “массу” от аккумулятора (если этого не сделать, вероятность короткого замыкания при демонтаже замка будет 100-процентной).
• Выставить замок в положение “0”.
• Открутить винты кожуха рулевой колонки.
• Демонтировать кожух рулевой колонки.
• Открутить два болта крепления замка зажигания.

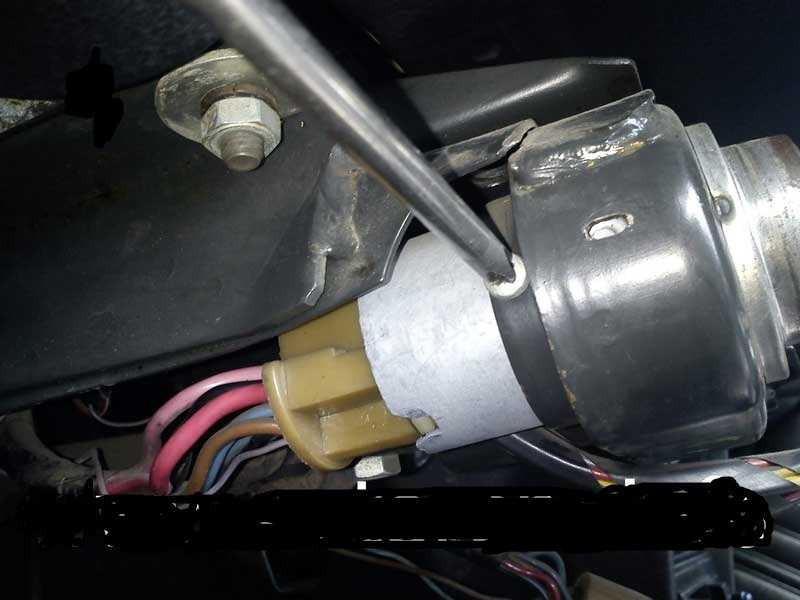

• Через технологическое отверстие в месте крепления замка нажать фиксатор, удерживающий корпус замка, и вытолкнуть замок с места установки.
• Отсоединить провода, идущие к контактной группе замка зажигания.
• Если необходимо поменять только механическую часть замка, отверткой вытащить стопорное кольцо, демонтировать контактную группу и переставить ее в новый замок.
• Установить новый замок на посадочное место.
• Закрутить болты крепления замка зажигания.
• Присоединить провода к контактам замка зажигания в соответствии со схемой подключения.
• Установить защитный (декоративный) чехол рулевой колонки.
• Закрутить болты крепления защитного чехла.
• Подключить провод “массы” к АКБ.
• Убедиться в работоспособности замка зажигания.

Операция по демонтажу замка зажигания достаточно проста. Поэтому рекомендуется снимать его целиком и для проведения замены одной лишь контактной группы. Это сильно облегчает демонтаж и установку стопорного кольца, удерживающего контактную группу зажигания.

через, чтобы она работала при выключенном, ВАЗ-2107, 21011

Автор Владислав Никитович На чтение 4 мин

Самостоятельная установка акустического оборудования является распространенным методом доработки автомобилей российского и импортного производства. При этом пользователю требуется знать, как подключить магнитолу к замку зажигания, поскольку ошибочная коммутация приводит к ускоренному разряду аккумулятора и повреждениям бортовой сети автомобиля. Если новый проигрыватель устанавливается взамен штатного, то рекомендуется сохранить заводскую цепь подключения.

Что понадобится

Для подключения потребуется набор материалов:

• отрезок медного кабеля;
• паяльник и свинцово-оловянный припой;
• изоляционная лента на тканевой или поливинилхлоридной основе, допускается применение термоусадочной трубки;
• набор инструментов для снятия кожуха рулевой колонки;
• тестовый прибор.

Инструкция по подключению

Подключение магнитолы через замок зажигания обеспечивает работу головного устройства при повороте ключа в полицию ACC или в положение активации зажигания. После удаления ключа из замка питание усилителя автоматически отключается, сохраняется только подача напряжения от батареи для поддержки памяти магнитолы.

В разъемах магнитолы имеются 2 кабеля, оснащенные изоляционным покрытием желтого и красного цветов. Шнур желтого цвета выводится напрямую к батарее или элементу, на котором не пропадает положительное питание. В цепь вводится отдельный предохранитель, защищающий оборудование от короткого замыкания и пожара.

Красный шнур выводится к контактной группе замка системы зажигания.

Пользователь может подключить автомагнитолу через замок зажигания на ВАЗ-2107 с инжекторным мотором по следующей схеме:

1. Проложить кабель от замка зажигания, который соединит штекер ACC и красный провод питания магнитолы.
2. Вывести желтый шнур к аккумуляторной батарее, используя штатные каналы в моторном щите. Кабель прокладывается параллельно штатным жгутам, необходимо обеспечить защиту изделия от контакта с раскаленными элементами выхлопной системы или подвижными узлами.
3. Кабель подачи отрицательного питания, оснащенный черным защитным слоем, подсоединяется к кузову автомобиля или выводится к аккумулятору. Допускается использование отрицательного выхода прикуривателя, который располагается рядом с монтажным гнездом головного устройства.
4. Соединить кабель подсветки дисплея и кнопок с положительными выходами габаритного освещения. При включении внешнего света автоматически включается подсветка на магнитоле, интенсивность настраивается штатным регулятором.
5. Проверить работоспособность устройства. Убедиться в отсутствии тока утечки при выключенном оборудовании, подсоединив тестовый прибор в цепь питания. Допустимый ток в режиме ожидания составляет 10 мА.

На машинах ВАЗ-21011 зажигание включается замком, в котором отсутствует промежуточное положение. Аналогичный узел используется на «классических» машинах ВАЗ с карбюраторным силовым агрегатом. Для подсоединения акустического головного оборудования необходимо доработать узел или поменять его на аналог от машин с инжекторным мотором.

Алгоритм доработки замка:

1. Демонтировать декоративную пластиковую обшивку колонки.
2. Отключить штекер с контактной группы.
3. Отвернуть 2 винта с крестообразной головкой, которые крепят корпус замка к колонке. Для демонтажа следует вставить ключ в скважину, а затем перевести его в положение О. Сбоку на корпусе имеется отверстие, в которое вводится тонкий предмет, отжимающий язычок фиксатора.
4. Демонтировать устройство с рулевой колонки.
5. Аккуратно удалить контактную группу, в которой потребуется изменить конфигурацию нижней площадки. Допускается использование элемента от изделия, имеющего позицию АСС.
6. Установить снятые элементы в обратной последовательности. В результате доработки вместо положения О получается позиция АСС, позволяющая подсоединить головное устройство по описанной выше методике.

Для установки оборудования на машинах ВАЗ с передними ведущими колесами используется клемма 15, расположенная на корпусе замка зажигания. К клемме подходит штатный кабель, защищенный изоляцией сине-черного цвета. Шнур питания подсоединяется путем пайки или обжатия металлической трубкой с последующей защитой места стыка.

Не рекомендуется производить скрутку жил, поскольку соединение не обеспечивает надежного контакта и окисляется.

На автомобилях Приора-2 и Гранта используется штатная проводка с разъемами ISO, задействованная через замок.

Схема с коммутацией оборудования через замок имеет недостаток — при отсутствии ключа в скважине включение оборудования невозможно. Если пользователь хочет, чтобы она работала при выключенном зажигании, то требуется подключить провод желтого цвета к батарее через отдельный переключатель. Для активации оборудования потребуется только нажать на клавишу. Схема обеспечивает сохранение разряда батареи, пользователю лишь необходимо не забыть принудительно выключить питание.

Альтернативной методикой подсоединения оборудования без замка зажигания является коммутация к штекеру бортовой системы контроля, которая устанавливается на некоторые модели ВАЗ с приводом на передние колеса. Для подключения используется контакт 5 (шнур серого цвета), расположенный посередине в верхнем ряду проводов штекера. При размещении ключа в замочной скважине на контакте автоматически появляется положительное питание. После удаления ключа магнитола отключается, но настройки памяти сохраняются благодаря подключению желтого шнура к батарее.

• Снятие штатной магнитолы Приора
• Предохранитель магнитолы ВАЗ 2110
• Подключение магнитолы ВАЗ 2109
• Как снять магнитолу на Форд Фокус 2

Замок зажигания ВАЗ 2110 на ВАЗ 2106

Замена замка зажигания на ВАЗ-2110.

Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.

Взял сегодня замок зажигания 2110 и подрулевые Нива

— Уплотнительное кольцо замка. ..

Фото отчет по снятию и установке замка зажигания на Ладе Калине.

Установка замка зажигания ваз 2110.

#ДТПЧереповцаИнтересно br Что делать, если сломался ключ в замке зажигания?…

Замена ремня генератора ваз 2107 инжектор.

Комплект замка.

замок включения зажигания.

Lada 2106 ВАЗ 2106 «gucciPRADO».

Замок зажигания ВАЗ-2110 (с подсветкой) (ДААЗ).

Замок зажигания от ВАЗ 2110.

Руководство по замене замка зажигания. схема замка зажигания ваз 2110.

Контактная группа замка зажигания.

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…

Включение происходит при повороте ключа зажигания в положение 0. Помощь.

Сбой зажигания на этой модели не редкость.

Схемa зaмкa зaжигaния вaз 2106.

Установка замка зажигания ваз 2110 — картинки и фото.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…

У выключателя зажигания ваз 2104 ваз 2105 ваз 2107 проверяется работа проти…

Заменил стандартный замок ВАЗ 2106 на ВАЗ 2110 изначально запутался.

Распайка замков зажигания автомобилей ВАЗ: от Копейки до Гранты.

На фото — принцип работы замка зажигания ВАЗ.

Теперь еще думаю снять у него замки с дверей и рулевой вал))Завтра позвоню. …

Чем лучше проклеить ладу приору.

Бортжурнал Лада 2106 ТАЗЫ ВАЛЯТ.

Замок зажигания ваз 2110 и подрулевые шеви.

Замок зажигания.

Замок зажигания. b Лада/b: 2107, b 2106/b, 2101, 2131 4×4.

Схема замка в разобранном виде.

Установил распредвал ваз 2106 появился стук.

Доработка замка ваз 2106.

Подключение замка зажигания ваз 2107 карбюратор

Содержание

• 1 Как проверить элементы замка зажигания на работоспособность?
  • 1.1 Когда необходимо производить замену замка зажигания в авто?
• 2 Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов
• 3 Какие инструменты понадобятся для снятия и замены замка зажигания?
• 4 Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?
  • 4.1 Демонтаж замка зажигания
    • 4.1.1 Фотогалерея
  • 4.2 Проверка и замена контактной группы
  • 4.3 Установка и подключение нового замка
• 5 Как снять замок зажигания на ВАЗ-2107, если он заблокирован?
• 6 Как заменить замок зажигания без ключа?
• 7 Видео

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

1. Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
2. Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
3. Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
4. Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
5. Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
6. В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
7. В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

1. Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
2. Заклинивание противоугонного стержня в любом положении.
3. При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

• тонкая отвёртка или шило;
• отвёртка с крестообразным жалом;
• отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

1. Блокирующий элемент вала рулевого управления.
2. Корпусная деталь.
3. Ответная часть для установки поводка от личинки.
4. Диск контактной группы.
5. Втулка контактной части.
6. Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

1. Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
2. Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
3. Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
4. Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
5. Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
6. Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

1. Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
2. Демонтировать контакты из замка.
3. Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

1. Вставить ключ в положение «0».
2. Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
3. Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
4. Установить на место винты крепления.
5. Смонтировать защитный кожух.
6. Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

1. Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
2. Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
3. Открутить винты крепления замка.
4. Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
5. Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
6. При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
7. После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
8. Разбить проушину зубилом или отвёрткой с плоским жалом.
9. Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
10. Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

1. После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
2. Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
3. После этого ударной отвёрткой или зубилом срубается площадка с надписями.
4. Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

1. Один человек садится на водительское кресло, второй — на пассажирское.
2. Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
3. После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

1. Демонтировать пластиковый кожух.
2. Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
3. Снять кольцо, под которым будет расположена личинка.
4. Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
5. После того как штифт выпадет, вынуть личинку.
6. Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
7. Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

Выводы контактной части выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107 коммутируются между собой при повороте ключа в разные положения. При этом электрический ток поступает в определенные цепи бортовой сети автомобиля. Постоянно напряжение от аккумулятора и генератора (вывод «30») поступает на выводы «30» и «30/1» контактной части замка. Выводы «15», «50», «INT» необходимы для подачи напряжения в отдельные электрические цепи.

Второй Свободный вывод «INT» служит для подключения радиоприемника.

Таблица коммутации контактов выключателя (замка) зажигания автомобилей ВАЗ 2104, 2105, 2107

Примечания и дополнения

— До 1986 года в контактной части замка зажигания «классики» вместо одного общего контакта «15» имелись два контакта – «15/1» и «15/2». Контакт «15/2» коммутировался с контактом «30/1» и включал отопитель, обогрев заднего стекла и свет заднего хода. Контакт «15/1» коммутировался с контактом «30» и включал все остальное, указанное в таблице для контакта «15».

Еще статьи по системе зажигания автомобилей ВАЗ 2104, 2105, 2107

Какие провода идут к замку зажигания?

Большинство автомобилей имеют четыре провода, которые идут к выключателю зажигания для входа зажигания, запуска, аккумулятора и аксессуаров. Таким образом, вы обнаружите, что ваш выключатель зажигания обычно имеет четыре клеммы с проводными соединениями.

Если ваш замок зажигания выходит из строя, автомастерская может взимать с вас кругленькую сумму за диагностику и устранение проблемы. Тем не менее, вы также можете сделать это своими руками, чтобы сэкономить деньги.

Если вы хотите узнать, какие провода идут к замку зажигания и как его заменить самостоятельно, у Джерри есть руководство для вас. Являясь лицензированным страховым брокером и супер-приложением для владельцев автомобилей, Джерри стремится предоставить вам точные ответы на ваши автомобильные вопросы и лучшие цены на страхование автомобилей.

РЕКОМЕНДУЕТСЯ

Сравните полисы автострахования

Никакого спама или нежелательных телефонных звонков · Никаких длинных форм · Никаких комиссий, когда-либо

Почтовый индекс

Почтовый индекс

Найдите страховые сбережения (100% бесплатно)

Куда направляются провода замок зажигания?

Если у вас современный автомобиль, он, скорее всего, имеет 4-проводной замок зажигания. Эти переключатели обычно имеют четыре клеммы с маркировкой:

• BATT (аккумулятор). A толстый красный провод , который всегда находится под напряжением, обычно подключается сюда.

• IGN (вход зажигания). Это основной терминал, который управляет зажиганием вашего автомобиля и другой электроникой. Его можно подключить желтым проводом или красным проводом .

• СТ (стартер). Этот вывод подключается к соленоиду стартера. Он может иметь коричневый провод или желтый провод .

• ACC (аксессуар). Этот терминал подает питание на аксессуары вашего автомобиля, такие как фары, радио и стеклоочистители. Обычно имеет фиолетовый провод .

Если вы планируете заменить замок зажигания или просто хотите разобрать рулевую колонку для устранения неполадок, вам нужно обратить внимание на то, какие провода идут к замку зажигания.

Цвета проводов, перечисленные выше, могут различаться в зависимости от марки и модели вашего автомобиля , поэтому важно ориентироваться на , где должны быть подключены провода. Провод BATT почти всегда будет красным, но вы можете найти и другие цвета, например 9.0003 белый, зеленый и черный для остальных трех.

Обратитесь к руководству по эксплуатации, если у вас возникнет путаница в отношении того, какие провода какие.

ДОПОЛНИТЕЛЬНО: Стоимость замены замка зажигания

Пошаговое руководство по подключению замка зажигания

Возможно, вы имеете дело с неисправным замком зажигания, если обнаружите одну из следующих проблем:

• Неисправность для запуска (это может быть результатом множества различных проблем и является лишь одним признаком неисправности замка зажигания)

• Ваш автомобиль Встревает или прокатывает во время управления

• Интерьерные аксессуары , как и светильники на панель, мерцание или не работая

• . Ключ не поворачивает или . position

• Зажигание остается включенным даже после извлечения ключа

К счастью, проводка выключателя зажигания не слишком сложна при правильном ноу-хау. Вы можете выполнить его на подъездной дорожке или в гараже, выполнив следующие шаги.

Припаркуйте свой автомобиль

Прежде всего убедитесь, что вы припарковали свой автомобиль в безопасном и ровном месте для работы.

Найдите клеммы на замке зажигания

На задней стороне замка зажигания четыре клеммы : BATT , IGN , ST и ACC . Найдите и идентифицируйте эти клеммы.

В зависимости от марки и модели вашего автомобиля и марки замка зажигания эти клеммы могут быть обозначены немного другими буквами или цифрами . Всегда полезно проконсультироваться с руководством по ремонту вашего автомобиля и производителем замка зажигания, чтобы убедиться, что вы правильно идентифицировали четыре клеммы.

При необходимости сверьтесь с электрической схемой выключателя зажигания для вашего автомобиля, чтобы убедиться в правильности маркировки клемм.

ДОПОЛНИТЕЛЬНО: Стоимость замены катушки зажигания

Отсоедините клеммы аккумулятора

Откройте капот автомобиля и, используя небольшой гаечный ключ или трещотку и головку, ослабьте болт, Отсоедините отрицательную (-) клемму автомобильного аккумулятора .

Снимите накладки рулевого колеса

Снимите все пластиковые накладки, прикрепленные к рулевому колесу . Для этого вам, возможно, придется вынуть несколько пластиковых контактов и разъемов. Отложите эти предметы в сторону и помните, где им место.

Разборка рулевого колеса

Хотя это необходимо не для всех автомобилей, снятие рулевого колеса освободит место и облегчит все остальное. Возможно, вам придется использовать съемник рулевого колеса для снятия рулевой колонки.

Прежде чем приступить к этому шагу, рекомендуется ознакомиться с руководством по ремонту вашего автомобиля, так как вы потенциально можете активировать подушку безопасности или сигнальные лампы.

ДОПОЛНИТЕЛЬНО: Как завести заглохший автомобиль

Снимите крышку модуля зажигания

Снимите пластиковую крышку вокруг модуля зажигания . Возможно, вам придется использовать отвертку , чтобы освободить пластиковые зажимы, скрепляющие его.

Нажмите отверткой на точки разблокировки на зажимах и снимите крышку модуля зажигания. Отложите его в сторону на потом.

Вставьте ключи в правильное положение

Вставьте ключ в замок зажигания и поверните его в положение ACC (аксессуар) . Это необходимо, чтобы нажать на размыкающий штифт, чтобы можно было снять замок зажигания с модуля.

Если у вас нет ключа зажигания от вашего автомобиля, вы можете выполнить этот шаг с помощью отвертки с плоской головкой, но будьте осторожны, чтобы не повредить прорези ствола зажигания.

Отпустите штифты

Если вы правильно выполнили все шаги до этого момента, замок зажигания должен свободно перемещаться при повороте ключа в положение ACC.

Осмотрите замок зажигания

Осторожно снимите и осмотрите замок зажигания. Если вы хотите использовать те же ключи, вам потребуется восстановить существующий замок зажигания . В противном случае вы можете просто приобрести и установить новый замок зажигания, соответствующий требованиям вашего автомобиля.

Посмотрите на свои провода

Найдите положительный (+) провод питания , который соединяет автомобильный аккумулятор с замком зажигания. Обычно это толстый красный провод .

Найдя его, используйте универсальный инструмент для клемм, чтобы подключить провод к клемме BATT на замке зажигания.

ПОДРОБНЕЕ: Почему моя машина не заводится? Краткое руководство по поиску и устранению неисправностей

Подсоедините дополнительный провод

Подсоедините дополнительный провод к клемме с маркировкой АСС на замке зажигания. Это провод, который управляет аксессуарами вашего автомобиля, когда ключ находится в положении ACC .

Подсоедините провод реле стартера

Подсоедините провод реле стартера к клемме ST на выключателе зажигания. Этот провод подключается к соленоиду стартера вашего автомобиля и активируется, когда ключ находится в положении «СТАРТ» .

Подсоедините провод зажигания

Наконец, подсоедините провод зажигания к IGN клемма замка зажигания. Этот терминал управляет зажиганием автомобиля и другими электрическими функциями и, по сути, является его «рабочей» позицией .

Замените замок зажигания

Установите на место новый или восстановленный замок зажигания, выровняв цилиндр и задвинув его на место . Возможно, вам придется немного нажать на фиксатор. Как только вы услышите щелчок фиксатора, вы поймете, что переключатель правильно установлен в цилиндре.

Проверка замка зажигания

Вам необходимо повторно подключить автомобильный аккумулятор для проверки замка зажигания. Не утруждайте себя повторной сборкой рулевой колонки, если переключатель не работает.

Подключив аккумулятор, вставьте ключ в замок зажигания и попробуйте завести машину . Если все работает правильно, ключ должен поворачиваться плавно, и двигатель должен запускаться без проблем.

Если ключ заедает или с трудом поворачивается, или если автомобиль не заводится, вам придется действовать в обратном порядке, чтобы найти и устранить проблему.

Соберите детали автомобиля

Если все работает правильно, можно собирать автомобиль. Сначала выключите двигатель и снова отсоедините аккумулятор .

Затем соберите детали автомобиля точно так же, как вы их нашли . Если вы не можете вспомнить, куда идет деталь, обратитесь к руководству по ремонту или попробуйте найти ответ в Интернете.

Вынос ключа К задней части замка зажигания подключены четыре провода с маркировкой BATT, IGN, ST и ACC . Чтобы получить доступ к замку зажигания, вам нужно разобрать рулевое колесо и снять модуль зажигания.

Что делает замок зажигания?

Замок зажигания является важной частью системы зажигания и электрооборудования автомобиля.

Система зажигания вашего автомобиля вырабатывает от 20 до 30 тысяч вольт энергии, необходимой для воспламенения топлива в двигателе. Выключатель зажигания направляет питание от 12-вольтовой аккумуляторной батареи автомобиля на соленоид стартера и аксессуары автомобиля.

ПОДРОБНЕЕ: Что это за скрежет, когда я завожу машину?

Как найти доступную страховку автомобиля

Исправный замок зажигания необходим для поддержания автомобиля в рабочем состоянии. Но без качественного плана страхования ваш автомобиль останется без защиты.

Вы можете часами искать в Интернете и сравнивать различные компании и их политику, чтобы найти подходящую, или вы можете позволить Джерри сделать всю работу за вас.

Jerry — суперприложение для автовладельцев, которое избавляет от стресса при покупке автостраховки. С помощью приложения вы можете мгновенно просмотреть тарифы ведущих компаний, подписаться на новый план и даже получить помощь в отмене старого.

Лучшая часть? Средний пользователь Jerry экономит более 800 долларов в год, сравнивая и переключая политики в приложении.

«Это приложение предназначено для экономии! Джерри только что сэкономил мне 193 доллара в месяц на страховке автомобиля. Они буквально нашли мне самые дешевые полисы и с лучшим покрытием! Серьезно, просто расслабьтесь и наблюдайте, как Джерри творит чудеса. » — Рэйчел Б.

ДОПОЛНИТЕЛЬНО: Признаки неисправного стартера автомобиля

Сравните страховые расценки с 50+ перевозчиков с Джерри менее чем за 45 секунд

Почтовый индекс

Почтовый индекс

Экономия!

Найди экономию!

4.7/5 Рейтинг App Store. Нам доверяют более 2 миллионов клиентов.

FAQs

Устанавливаем зажигание ваз 2106. Устанавливаем зажигание на «шестерку. Устройство системы зажигания на классических двигателях ВАЗ

23

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной таких неисправностей является неправильно выставленный угол опережения зажигания, требующий своевременной корректировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдаленное представление о ремонте своего автомобиля. В этой статье мы расскажем вам, как выставить зажигание на ВАЗ 2106.

Признаки неисправности

Определить неправильно выставленное зажигание спецработу не удастся. Если у вашего автомобиля проблемы с запуском, двигатель работает неровно, присутствует ярко выраженная детонация, все это может свидетельствовать о неправильном зажигании.
Также проблемы с зажиганием можно определить и народным способом:
Автомобиль разгоняется до скорости примерно 45 километров. Включите четвертую скорость и резко нажмите на педаль газа.
После такого резкого разгона появляется ярко выраженная детонация и звон так называемых пальцев, который пропадает по мере разгона автомобиля, это может свидетельствовать о сбое зажигания.

Необходимый инструмент

Выполнить такой ремонт двигателя своими силами несложно. Чтобы самостоятельно выставить зажигание ВАЗ 2106, вам потребуются следующие инструменты:

• Вольтметр или контрольная лампа, работающая от 12 вольт.
• Накидной ключ № 13.
• Свечной ключ.

Пошаговая инструкция по ремонту

Можно выставить зажигание на двигатель ВАЗ 2106 на 4 и 1 цилиндр. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым производится работа. Также в этой статье мы расскажем, как выставить электронное зажигание на ВАЗ 2106.
В первую очередь нужно определить, по каким меткам будет выставлено зажигание. Зажигание выставляется по меткам на ГРМ. Длинная отметка соответствует нулевому зажиганию, средняя — пяти градусам угла опережения зажигания, короткая — десяти градусам угла опережения зажигания.

Так же на ободе шкива можно найти обозначение ВМТ, также есть небольшой наплыв на шкиве, расположенный напротив метки ВМТ. Именно по этим меткам и следует выставлять бесконтактное зажигание на ВАЗ 2106.
Необходимо выкрутить свечу из 1-го цилиндра свечным ключом, закрыть появившееся свечное отверстие пробкой или пальцем.

Провернуть специальным ключом коленчатый вал до начала такта сжатия. Этот такт сжатия начинается, как только поршень начинает двигаться вверх. Определить компрессию можно по давлению в отверстии свечи.
Проворачивать коленвал нужно до совпадения метки на крышке, расположенной на линии ГРМ. В том случае, если вы используете низкооктановое топливо, то необходимо совместить метку на шкиве коленчатого вала с длинной меткой, равной нулевому углу опережения. Если заправить двигатель 92 бензин, то нужно совместить марку со средним риском.

Далее отстегиваем защелки и демонтируем крышку трамблера.

Ротор после проворачивания коленчатого вала окажется в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив метки, от распределителя следует провести линию, которая проходит через защелки крышки и направлена ​​параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, необходимо обязательно произвести соответствующую регулировку:
Откручиваем гайку, фиксирующую трамблер, после чего тянем трамблер вверх. При вращении оси ротора она должна быть установлена ​​параллельно оси двигателя.

Устанавливаем трамблер на место, фиксируем гайкой крепления, но до конца не затягиваем.

Далее вам понадобится контрольная лампа или вольтметр. Это устройство необходимо подключить одним концом к выводу катушки зажигания, а второй провод от лампы подключить к массе или к карбюратору.

Включить зажигание и плавно повернуть трамблер. Поворачивать необходимо до тех пор, пока не погаснет контрольная лампа. Если лампа изначально не загорается, то регулировка не требуется.
После этого начинаем крутить трамблер против часовой стрелки. Как только контрольная лампа загорится, зафиксируйте трамблер, затянув гайку.
Включите зажигание и установите трамблер на место.

Проверить правильность выполненной работы несложно. Разгоняем машину до скорости 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не исчезающая при разгоне автомобиля, выставляется раннее зажигание. Отсутствие детонации свидетельствует о позднем воспламенении. При выставленном раннем зажигании трамблер должен быть повернут примерно на одно деление. Если установлено позднее зажигание, то наоборот, поворачивается против часовой стрелки на одно деление.

Заключение

Как видите, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, для того чтобы правильно выставить зажигание в машине не нужно использовать никаких специальных инструментов. Если у вас возникли трудности с этой работой, то ниже мы подготовили видео, в котором наглядно показано, как выставить зажигание на ВАЗ 2106. Проводить такую ​​регулировку рекомендуется каждые 15 тысяч километров или при появлении характерных признаков проблем с зажиганием. .

В статье рассмотрен вопрос, как выставить зажигание на ВАЗ 2101: дана инструкция по выполнению всех необходимых операций и даны соответствующие рекомендации.

Известно, что неправильно установленный угол опережения зажигания приводит к нарушению правильной работы силового агрегата автомобиля. В большинстве случаев это является причиной нестабильности работы двигателя на холостом ходу, значительного снижения его мощности и повышенного расхода топлива. В этой статье рассмотрим вопрос, как выставить зажигание на ВАЗ 2101 самостоятельно, то есть без обращения в автосервис.

В первую очередь отметим: описываемая нами инструкция как выставить зажигание ВАЗ 2101 абсолютно справедлива по отношению к другим моделям «классических» моделей ВАЗ. Так, например, аналогичным описанному ниже процессу является процесс тюнинга на моделях ВАЗ 2102, 03, 04, 05, 06, 07, 2121 («Нива»), оснащенных контактной системой зажигания.

Для того, чтобы отрегулировать зажигание ВАЗ 2101, вам потребуются следующие инструменты:

• рожковый или рожковый ключ на 13 мм;
ключ
• для выкручивания свечей;
• лампа, рассчитанная на напряжение 12В;
• специальный ключ на 38 мм.

Регулировка зажигания ВАЗ 2101 — что нужно знать перед началом работ

Регулировка производится по специальным меткам, которые расположены на крышке ГРМ. Как видно на фото ниже, на крышке ГРМ есть три метки:

Метки

Каждая из меток указывает на определенный угол опережения:

• первый 10°;
• второй 5°;
• третий 0°.

Для определения верхней мертвой точки следует ориентироваться на соответствующую метку на ободе шкива. Эта метка показана на изображении ниже:

Метка обода шкива

Как настроить зажигание на ВАЗ 2101 — подробная инструкция

Перед началом работ ставим автомобиль на стояночный тормоз, а под задние колеса устанавливаем стабилизаторы поперечной устойчивости. Помните, что при любых ремонтных работах эти подготовительные операции обязательны с точки зрения обеспечения безопасности, игнорировать которую нельзя.

1. Свечным ключом выкручиваем свечу первого цилиндра силового агрегата, после чего затыкаем отверстие подходящей заглушкой или пальцем.

2. С помощью специального ключа на 38мм прокручиваем коленвал до начала такта сжатия в первом цилиндре. Свидетельством этого будет выскочившая из свечного отверстия заглушка. Если вы закрыли отверстие пальцем, то вы должны почувствовать достаточно сильное давление.

3. Проворачиваем коленвал двигателя до совпадения метки на шкиве с соответствующей риской на крышке ГРМ. Если вы чаще всего используете AI 92 топлива, вы должны добиться совпадения со вторым риском; если вы используете бензин с более низким октановым числом – с третьим (длинным) риском.

4. Осторожно расстегнуть защелки пластиковой крышки распределителя и снять ее:

Снятие крышки распределителя

5. После проворачивания коленчатого вала ротор распределителя необходимо расположить так, чтобы его наружный контакт находился в направлении первого цилиндра двигателя. Если направление неверное:

• отвернуть крепление распределителя и, постепенно вращая ось ротора, установить его так, чтобы его направление было параллельно двигателю;
• затяните фиксирующую гайку (не затягивая полностью).

6. Подключаем лампу на 12 В (вольтметр): один провод подключаем к клемме катушки зажигания (низковольтный выход), а второй к массе.

7. Включаем зажигание и плавно поворачиваем трамблер вправо. Поворачивайте распределитель до тех пор, пока подключенная лампа не перестанет светиться. Если лампа не загорается после включения зажигания, то описываемая операция не нужна.

8. Поворачиваем трамблер на правую сторону и в момент, когда лампа начнет светиться, полностью затягиваем фиксирующую гайку.

9. Устанавливаем крышку трамблера.

Как правильно выставить зажигание на ВАЗ 2101 — проверка

После выполнения всех описанных выше операций необходимо проверить правильность настройки зажигания. Чек выглядит так:

1. Заводим машину и трогаемся.
2. Разгоняем машину примерно до скорости 50 км/ч, включаем 4 передачу и быстро нажимаем на педаль акселератора. После этого должен появиться стук в двигателе, который должен исчезнуть по мере набора скорости автомобилем.

В ситуации, когда детонация двигателя появилась, но не исчезла при разгоне автомобиля, можно сделать вывод, что было установлено раннее зажигание. Если детонация не появляется вообще, зажигание позднее. Решение таких проблем следующее:

• в первой ситуации необходимо повернуть трамблер в правую сторону примерно на 0,5-1 деление;
• во второй ситуации необходимо повернуть трамблер в левую сторону на 0,5-1 деление.

На этом вопросе, как выставить зажигание на ВАЗ 21011 и прародителе всех классических моделей ВАЗ — модели 2101, можно считать полностью рассмотренным.

Как видите, особых сложностей в установке зажигания нет, и с этой работой справится любой, даже начинающий автомобилист.

Для того чтобы правильно выставить зажигание на автомобиле ВАЗ 2106 своими руками вам потребуется:

Ключ рожковый на «13»;

Свечной ключ;

Лампочка 12 Вольт с двумя проводами («управление»).

Зажигание установлено в верхнюю мертвую точку (ВМТ) первого цилиндра.

1. Снимите крышку и выкрутите свечу из первого цилиндра.

2. Устанавливаем верхнюю мертвую точку (для установки ВМТ необходимо совместить метки на ободе шкива и на ступице шкива)

3. Момент зажигания устанавливается по меткам на ВАЗ 2106 на крышке ГРМ, меток четыре:

Шкив коленчатого вала — 1

Короткий (угол опережения 10 градусов) — 2;

Средний (угол опережения 5 градусов) — 3;

Длинный (угол опережения 0 градусов) — 4.

Марка выбирается от того, на каком бензине вы ездите:

Бензин А95, А92 — средняя марка;

Бензин А76 — длинная марка.

4. Снимите крышку распределителя зажигания.

5. Отверните гайку крепления распределителя, затем поднимите распределитель вверх.

6. Поворачивая ось ротора, установить ее параллельно двигателю автомобиля.

После всех вышеперечисленных пунктов начинаем регулировку на ВАЗ 2106:

1. Поверните ключ и включите зажигание.

2. Берем лампочку на 12 вольт с двумя «контрольными» проводами, один конец провода подключаем к низковольтному проводу распределителя зажигания, а другой конец провода подключаем к массе.

3. После присоединения «контроля» медленно, по часовой стрелке, повернуть распределитель до погасания лампочки (если после включения исправен Если лампочка не горит, то нечего настраивать.

4. Когда лампочка погаснет, поверните распределитель назад (против часовой стрелки) до включения лампочки, в момент загорания «контрольки» зафиксируйте положение распределителя и затяните его гайкой.

5. Выключить зажигание и установить на место крышку распределителя.

После того как вы отрегулировали зажигание на ВАЗ 2106 приступаем к его проверке:

1. Если вы все сделали правильно, то запускаем двигатель и разгоняем «шестерку» на третьей передаче до 50 км/ч, после разгона включаем четвертую передачу и резко нажимаем педаль «газа», должна появиться детонация двигателя за 2-3 секунды (начинают хорошо стучать «пальцами») и потом исчезают.

2. Если детонация началась и не исчезла, то зажигание «раннее» (снова повернуть трамблер примерно на полделения по часовой стрелке).

3. Если при резком нажатии на педаль детонация вообще не появляется, то зажигание «позднее» (повернуть трамблер примерно на полделения против часовой стрелки).

Видео как выставить зажигание на ВАЗ 2106 своими руками:

На автомобили семейства ВАЗ, подпадающие под категорию «классика», в том числе на «шестерку», устанавливается электросистема зажигания. Исключение составляют его модифицированные версии, в которых монтировалась бесконтактная система. В первом случае в качестве катушки использовался инструмент марки Б117А, а модифицированные комплектовались катушками серии 27 3705. Отличительная черта обоих устройств заключалась в различии некоторых элементов обмотки. Единственное, что осталось прежним, так это «привычка» к частым отказам (кстати, зажигание ВАЗ 2107, «семерки», построено по тому же принципу).

О ВАЗ семейства «классика»

На «классике» устанавливалась штатная блокировка запуска двигателя, принципиально не отличавшаяся от предыдущих представителей семейства ВАЗ. В его конструкции выделяют три основные части:

1. контурная часть.
2. Противоугонное устройство.
3. Замок.

Более того, при выходе из строя противоугонного устройства автомобилистам приходилось менять всю систему до полной комплектации. Контактная часть, расположенная в корпусе зажигания, может быть заменена в отдельном порядке. Установка устройства запуска (зажигания) автомобиля на ВАЗ осуществляется под передней панелью, а именно под приборной панелью (слева от водителя), на болты крепления рулевого вала.

Все эти три компонента должны обеспечивать плавный и безаварийный запуск мотора, ведь от их состояния будет зависеть работоспособность всего. средство передвижения. Как правило, вопрос «как выставить зажигание на ВАЗ» (в том числе и 21213) автовладельцы задают не ранее, чем через 100 тысяч километров пробега, так как настройка блокировки производится самим производителем еще на конвейере. Но если этот вопрос все-таки возник, нужно принять определенные меры. Если вовремя не отрегулировать замок зажигания, ваш автомобиль будет как минимум потреблять слишком много топлива, а то и вовсе перестанет нормально заводиться, даже «на горячую».

Признаки, указывающие на поломку системы замка зажигания на автомобилях ВАЗ

Перед выставлением зажигания на ВАЗ 2105 (впрочем, как и на любой модели) нужно убедиться, что поломка действительно в ключе. Наиболее вероятным признаком этого, в случае неисправности замка зажигания, может послужить перегрев двигателя и плохой разгон. Кроме того, бывает, что на малых и средних скоростях в салоне слышен характерный звон. моторного отсека. Еще хотелось бы сказать о скорости, которую такая машина может слегка трясти, если она неправильно выставлена ​​или отрегулирован замок зажигания.

Действительно ли это замок зажигания?

Каждый опытный автовладелец знает, что такие признаки, как перегрев двигателя, потеря динамики автомобиля и повышенный расход топлива, могут возникнуть вовсе не из-за блокировки, а из-за ряда других технических проблем. Это может быть неисправность топливной системы, плохо отрегулированный карбюратор или просто некачественный бензин. Поэтому, чтобы убедиться, что это действительно признак неисправности замка зажигания, нужно обратить внимание на свечи. Именно по их состоянию можно определить, что это за поломка, и чем она вызвана.

Перед выставлением зажигания на ВАЗ 2106 автомобилисты обращают внимание на количество отложений в рабочей части свечи. Если на его поверхности скопилось столько грязи, как на этом фото…

… то, конечно же, причина кроется в замке зажигания. Здесь столько налета, что восстанавливать рабочую поверхность этого зажигательного элемента просто нет смысла. В противном случае через несколько часов долгой и мучительной работы вы все равно ничего не добьетесь, и электрод снова не будет искрить в нормальном количестве. Как правило, рабочая поверхность свечи с черным маслянистым налетом восстановлению уже не подлежит. Это же касается и деталей с толстым слоем налета на рабочей поверхности. Такие детали подлежат только замене. Но если вы все же хотите попробовать восстановить характеристики и очистить свечу от загрязнений, то можете выполнить следующие манипуляции:

1. Поставить свечу во 2-й или 3-й цилиндр прогретого и исправного ДВС. Здесь температура прогрева несколько выше, так как горючая топливно-воздушная смесь более обеднена, чем в 1 и 4 цилиндрах.
2. Пескоструйная обработка рабочей части.

Другим способом включить зажигание просто невозможно. Другие методы, такие как очистка металлической кареткой или запекание поверхности, являются лишь пустой тратой времени, и такими методами вы точно не добьетесь желаемого результата. Поэтому для экономии личного времени меняйте свечу в комплекте.

При этом необходимо обращать внимание на то, сколько километров уже «отбежали» ваши свечи. Если они эксплуатируются более 30 тысяч километров, то – при условии накопления нагара и загрязнения – такую ​​деталь необходимо менять. Специалисты рекомендуют замену свечей зажигания не реже одного раза в год, даже если спидометр за этот период не прибавил 30 тысяч. Но ни в коем случае не стоит ждать момента, когда они полностью выйдут из строя. Это может существенно сказаться на техническом состоянии автомобиля, причем не в лучшую сторону.

Свеча изнашивается в процессе уменьшения высоты центрального электрода и сечения внешнего. При работе двигателя тонкий конец внешнего электрода нагревается до температуры, достаточной для воспламенения рабочей смеси в камере сгорания. Если жидкость воспламеняется независимо от искры (известное как неустойчивое зажигание), водитель может столкнуться с заметной потерей мощности двигателя. Иногда бывает так, что даже при выключенном зажигании двигатель не перестает работать. Это говорит о том, что вышли из строя свечи, а вместе с ними — что вполне возможно — и замок зажигания.

А как выставить зажигание на ВАЗ 2106 в этом случае?

В этом случае лучше просто заменить свечу зажигания. новая часть. Но если вы решили его восстановить, попробуйте отпилить забитую часть внешнего электрода соответствующим инструментом. При этом не пренебрегайте размером зазора в свечах, который должен быть 0,55 мм. Если ваш ВАЗ работает на 76-м бензине, это значение можно увеличить до 0,6 миллиметра. Но если зазор будет очень большим, то это значительно усложнит запуск двигателя в холодное время года, а кроме того, приведет к значительному перерасходу топлива. А происходит это потому, что образовавшаяся в электроде искра иногда может исчезнуть, не дойдя до конечного пункта назначения. Полезный совет на будущее: чтобы не возникало подобных ситуаций, лучше всегда возить с собой новый комплект свечей зажигания (и желательно еще крышку трамблера и бегунок). Все-таки ВАЗ – не Мерседес, и сломаться он может в любой момент. Что ж, с «шестеркой» более-менее разобрались. А можно узнать как выставить зажигание ВАЗ 2107-21099 чуть ниже.

Виноват ли дистрибьютор?

Как показывает практика, именно это изделие чаще всего выходит из строя. Также стоит отметить, что сломаться может не сам трамблер, а какой-то небольшой элемент его конструкции. Итак, одна из самых маленьких и ненадежных деталей – это шарикоподшипник

6У, который оснащен диафрагмой вакуум-корректора. Кроме того, может сломаться крышка трамблера. Чаще всего это либо деформация в виде трещины, возникшая в результате механического повреждения, либо слой отложений в виде масла с графитом. Крышка трамблера тоже не очень любит воду и в случаях намокания тоже выходит из строя.

Если у вас сломалась шаровая опора, вы заметите, что мотор перестал «тянуть», и почувствуете, как он плохо работает на холостом ходу. Часто в этом случае просто невозможно что-то подкорректировать. Однако если вы хотите выставить зажигание (на ВАЗ 2114, например) при сломанной крышке трамблера, то можно попытаться исправить ситуацию, выполнив следующий ряд работ:

Таким образом, выставить зажигание можно на ВАЗ 2105-2110 и вернуть блокировку в нормальный режим. Однако часто в таких случаях увеличивается расход топлива (на 3-5 процентов) и уровень концентрации СО 2 в выхлопных газах автомобиля.

Кстати, при таких «симптомах» на автомобилях Нива, ВАЗ «копейка» и «шестерка» стрелка тахометра сильно гуляет по всей шкале вне зависимости от того, каковы истинные обороты двигателя.

Итак, давайте рассмотрим, как выставить зажигание на ВАЗ 2106.

Так как конструкция «классики» и ВАЗов «девятого» семейства практически одинакова, то предлагаемую нами инструкцию можно применить практически к все модели автомобилей Волжского завода-изготовителя.

Перед выставлением зажигания на ВАЗ 2106-2110 нам необходимо подготовить несколько ключей (на 13, 14 и 36 миллиметров), а также минусовую отвертку и набор щупов для измерения зазоров. Ключами на 13 и 14 миллиметров откручиваем крепления трамблера. С помощью инструмента на 36 мм мы должны провернуть храповик коленчатого вала.

Итак, как выставить зажигание на ВАЗ 2110? Для начала подбираем ключ на 36 и откручиваем коленвал по часовой стрелке. Вам нужно включить себя. В этот момент нужно внимательно осмотреть контакт в распределителе. Устанавливаем наибольший зазор между контактами. Для этого возьмите щуп 0,40 мм. Если полученное значение не соответствует установленному, то необходимо отрегулировать зазор. В этом случае возьмите плоскую отвертку и ослабьте винт крепления контактов. Теперь с помощью эксцентрика следует установить (увеличить или уменьшить) зазор. При этом сам щуп должен располагаться между подвижной и неподвижной частями контакта распределителя.

Как регулируется зажигание?

ВАЗ 2106 и все остальные его «собратья» ремонтируются одинаково: после того, как зазор контактов выставлен, приступаем к регулировке следующего важного параметра. Теперь нам нужно отрегулировать зазор зажигания. Как выставить зажигание на ВАЗ 2110? Для этого ключом на 36 проворачиваем шкив коленчатого вала по часовой стрелке до тех пор, пока метка не совпадет с нужной нам насечкой на ГРМ (газораспределительном механизме). Их всего три. Первый указывает угол 10 градусов, второй — 5 градусов опережения, а третий (он самый длинный) нам не нужен, так как это верхняя мертвая точка. Нам нужна только вторая этикетка.

После установки этих значений проверьте поршень первого цилиндра, который должен находиться в верхней мертвой точке. Это можно сделать следующим образом: выкрутите цилиндровую свечу зажигания, которая находится возле трамблера, и вставьте отвертку в свечное отверстие. Если поршень будет расположен вверху, то отвертка сразу упрется в него. Если нет, то следует провернуть шкив коленчатого вала на 360 0 и снова установить его по меткам.

Внимание! Чтобы правильно выставить зажигание, ВАЗ 21213 (в принципе, как и любой другой автомобиль) должен быть холодным, так как температура способствует появлению ошибок. Еще при выполнении этих работ необходимо учитывать, что коленчатый вал может вращаться на 360 градусов, а распределительный — только на 180. Именно благодаря этой характеристике поршень будет находиться в положении верхней точки.

На следующем этапе нам понадобится лампочка на 12 вольт с двумя припаянными проводами. Один из них подключаем к «массе» автомобиля (к кузову или двигателю), а второй подключаем к контакту трамблера.

Заключительные шаги

Далее у вас не возникнет проблем с тем, как выставить зажигание (ВАЗ 21099, 2114, 2115 или 21213 — не важно, принцип работы все тот же). С помощью рожкового ключа на 13 мм открутите соединительные элементы последней упомянутой выше детали и вращайте их до тех пор, пока не загорится лампа. Последний должен светиться не полностью, а лишь вполсилы. Если при подключении он сразу загорелся, то трамблер следует крутить по часовой стрелке до тех пор, пока он не погаснет. Как только это произошло, нужно поймать момент, когда лампочка будет светиться вполсилы. Тогда зажигание будет опережающим, и нам останется закрутить крепление обратно, надеть крышку и запустить двигатель. Все, задача «как выставить зажигание ВАЗ 2103-2110» решена.

Ремонтируем ВАЗ 2106. Как выставить зажигание? Способ номер два: используйте стробоскоп

Можно пойти и другим путем. В этом случае нам нужно установить небольшой зазор между контактами прерывателя. После того, как крышка трамблера была снята, с помощью коленчатого вала установить положение, при котором зазор имел бы максимальное значение. Теперь откручиваем фиксирующий болт на опорной плите и с помощью щупа выбираем соответствующее положение, равное ее легкому перемещению. Далее нужно закрутить винт обратно и найти метки на двигателе. Это 0, 5 и 10 градусов. Аналогичная маркировка имеется на ободе шкива коленчатого вала. Теперь устанавливаем зажигание.

После всех этих операций берем в руки специальный прибор-стробоскоп. С его помощью вносим коррективы. Но так как работает этот инструмент от сети, его нужно предварительно подключить к проводам питания аккумулятора. Шланг вакуум-корректора в этом случае должен быть заглушен. Теперь запускаем двигатель и ждем, пока обороты холостого хода станут стабильными. После этого немного ослабьте крепление трамблера (чтобы дальше его проворачивать). Далее наводим стробоскоп на разметку, которая находится на двигателе и на делении 5 градусов выставляем значение зажигания на 92-й бензин. Если у вас ВАЗ «десятого семейства», то зазор ставим 0 градусов. Он рассчитан на потребление бензина с октановым числом 95 и выше. Выполнив все эти манипуляции, не забудьте закрутить защелку обратно. Что ж, на данном этапе вопрос «как выставить зажигание (на ВАЗ 2104 в том числе) с помощью стробоскопа» можно считать закрытым.

На фото справа вы можете увидеть стробоскоп в действии. Ниже рассмотрим, как выставить зажигание ВАЗ 2111-2106 без стробоскопа.

Если у вас нет под рукой упомянутого устройства, вы можете заменить его на 12-вольтовую лампу. Вам также понадобится несколько проводов. Точно так же, как описано выше, вам нужно будет вращать коленчатый вал, чтобы выставить необходимые метки. После этого один провод от лампы необходимо подключить к катушке распределителя. Второй провод будет нашей «массой».

Нам нужно включить зажигание. Для этого снова ослабьте проволоку. Далее следует найти положение, в котором вольтметр будет показывать средние значения. При этом недопустимо, чтобы лампа гасла или светила слишком ярко. Затем фиксируем болт обратно и ставим трамблер на место. Помните, что откручивать винт нужно не более чем на 2 оборота.

В принципе, все вышеперечисленные методы приводят к одному и тому же результату. И какой бы вы не использовали, зажигание все равно будет регулироваться на выходе. Различия между процедурами не слишком существенны, впрочем, как и конструкция ВАЗов «десятого» семейства или той же «классики». Поэтому использовать все способы регулировки ключа зажигания можно практически для любой модели, начиная с легендарной Копейки и заканчивая Ладой Приора.

Продолжайте. Как выставить зажигание не исключение) мы уже выяснили. Но действительно ли это повлияло на работу двигателя внутреннего сгорания? Насколько правильно были выставлены зазоры, узнаем на ходу автомобиля. Для этого нужно прогреть двигатель ВАЗ до рабочей температуры в 85 градусов Цельсия (когда стрелка еще находится на зеленой шкале) и найти ровный и прямой участок дороги.

Своего рода тест-драйв

После того, как ДВС прогрелся до необходимой температуры, выезжаем на трассу и разгоняемся до 50 километров в час. В этом случае необходимо переключиться на четвертую передачу и резко нажать педаль газа в пол. Если в это время вы услышали тихие и короткие стуки, можете радоваться: это говорит о том, что вы правильно выставили зажигание. В этом случае завинтите крышку распределителя по часовой стрелке, и смело езжайте, куда душа пожелает, на любое расстояние. Кстати, для ВАЗов семейства «классика» достаточно разогнаться до 40 километров в час и переключиться на четвертую передачу.

Продолжаем о стуках… Если при резком нажатии газа в пол вы почувствовали громкие и характерные звуки, знайте, что это свидетельствует о том, что все регулировки произведены неправильно. Об этом также свидетельствуют такие признаки, как перегрев двигателя, падение мощности или повышение. Поэтому снова возвращаемся к вопросу, как выставить зажигание ВАЗ 2108-21099.

К сожалению, все возможные варианты Мы уже обсуждали пути решения проблемы. Но не стоит расстраиваться, ведь даже из безвыходной ситуации всегда можно найти выход. Итак, что же делать, если работа была выполнена неправильно? В принципе, единственно правильным решением будет обращение на СТО. Квалифицированные и опытные мастера быстро и качественно смогут выставить зажигание (на ВАЗ 2104 и на любую другую модель). Кстати, такая услуга обойдется вам совсем недорого, примерно в несколько сотен рублей.

Заключение

Теперь вы точно знаете, как выставить зажигание ВАЗ 2108-21099 (своими руками, кстати). Что касается методов и способов упомянутой регулировки, отметим одно: конечный результат всех выполненных работ будет одинаковым. Именно поэтому принципиальной разницы между тем, какой именно вариант будет выбран для регулировки зажигания автомобиля, просто нет. Единственное, на что стоит обратить внимание, так это на то, что с применением стробоскопа намного проще выставить необходимый зазор. Ну и конечно без щупа тут ничего не сделаешь.

Правильная регулировка зажигания ВАЗ 2106 во многом определяет ресурс мотора. В списке достоинств карбюраторных моделей отечественного автопроизводителя ВАЗ одно из ведущих мест занимает отсутствие сложности в эксплуатации и ремонте. Однако, в отличие от моделей инжекторного типа, карбюраторные периодически нуждаются в таком процессе, как настройка системы подачи искры.

От того, насколько правильно было выставлено зажигание, зависят и многие другие показатели: количество израсходованного бензина, динамика и производительность двигателя, температурный режим работающего силового агрегата, сохранность цилиндро-поршневой группы. Также стоит упомянуть о таком понятии, как «детонация», крайне негативно влияющем на правильную работу и безопасность двигателя.

Одной из основных причин возникновения подобной проблемы является неправильное отображение зажигания. Существует два метода регулировки: система зажигания настраивается с помощью стробоскопа (за неимением такового можно использовать двенадцативольтовую автомобильную лампочку) или система настраивается «на слух».

Выполнение процедуры регулировки меток

Система регулируется с помощью следующих инструментов:

• рожковый ключ на тринадцать миллиметров;
• 12 В проблесковый маячок/контрольная лампа/вольтметр;
• ключ для откручивания свечей;
• специальный поворотный ключ коленчатого вала.

Угол зажигания регулируется с помощью трех меток разной длины: самая короткая соответствует зажиганию с углом опережения 100, центральная — 50, наибольшая — 00. Положение верхней мертвой точки отмечено на ободе шкива , а на ступице шкива расположена корректирующая планка. Отображение осуществляется на 1 или 4 цилиндра. Здесь рассматривается вариант №1. Система зажигания регулируется по приведенному ниже алгоритму.

1. Прежде всего, снимите отрицательную клемму с аккумулятора, чтобы избежать короткого замыкания или поражения электрическим током.
2. Снимите свечу накаливания с цилиндра №1. Свечное отверстие затыкается пальцем или пробкой, как вам удобнее.
3. С помощью гаечного ключа нужно провернуть коленчатый вал так, чтобы поршень оказался на такте сжатия (следующий показатель: вылетит заглушка или на штифт будет оказано выталкивающее давление).
4. Проворачивать коленчатый вал необходимо до тех пор, пока риск, указывающий на верхнюю мертвую точку, не окажется рядом с соответствующей риской для определения угла зажигания.
5. При постоянной эксплуатации девяносто второго или девяносто пятого бензина необходимо установить метку верхней мертвой точки с отметкой угла опережения в пять градусов. На семьдесят шестом бензине угол опережения устанавливается равным нулю градусов.
6. Крепления крышки распределителя зажигания снимаются и она разбирается. Внешний контакт распределительного ротора должен быть обращен к настраиваемому цилиндру.
7. Когда состыковка всех планок завершена, нужно определить направление воображаемой прямой, проходящей через крепления крышки параллельно оси силового агрегата. Если это не так, необходимо выполнить следующие манипуляции.
8. Гайка крепления трамблера закручена (нужно перевернуть трамблер). Ось ротора устанавливается параллельно оси двигателя.
9. Распределитель установлен обратно, но гайка не затянута до конца.
10. Далее один конец контрольной лампочки подключается к катушке зажигания, другой к массе.
11. При включенном зажигании повернуть трамблер по часовой стрелке, пока лампочка не перестанет гореть.
12. Проводим обратную процедуру экспонирования до момента, когда загорится свет.
13. Далее чиним трамблер.

Зажигание выключено, крышка трамблера установлена ​​обратно.

Проверка правильности работы зажигания

После выполнения всех регулировочных процедур система зажигания автомобиля ВАЗ 2106 проверяется на исправность.

1. Двигатель автомобиля заводится и прогревается, начинается движение автомобиля.
2. Автомобиль разгоняется до сорока пяти километров в час.
3. Включается четвертая передача и резко выжимается педаль акселератора.
4. При этом возникает детонация, которая исчезает по мере разгона автомобиля.
5. Если детонация возникла и не исчезла, то было установлено «раннее» зажигание, если детонации не произошло, то «позднее».
6. Проведена соответствующая регулировка зажигания автомобиля.

После необходимой регулировки можно отметить правильный угол зажигания на корпусе. Этот способ является наиболее популярным и точным, так как не отличается чрезмерной сложностью, не требует от исполнителя специальной подготовки, а воздействие осуществляется с помощью подручных средств, которые, как правило, есть в наличии даже у неподготовленного автомобилиста.

На моделях автомобилей ВАЗ 2106 система зажигания оставалась неизменной до 1980 года. Тогда в конструкции ВАЗ 21065 впервые была реализована схема бесконтактно-транзисторного прерывателя зажигания. Однако почти на большинстве модельных версий «шестерки» устанавливалась контактная система зажигания (КСЗ). Электромеханическая система зажигания с размыканием контактов распределителя считается традиционной для классического ВАЗ 2106. Она предусматривает размыкание контактной группы с помощью распределителя зажигания Р-125Б.

Неизменность системы зажигания дает большой опыт ее правильной установки и регулировки. Фото: el-ab.ru

Как работает система зажигания на ВАЗ 2106

Система состоит из следующих компонентов:

1. замок зажигания;
2. распределитель;
катушки
3. ;
4. провода высокого/низкого напряжения;
5. 4 свечи.

Замок зажигания ВК347 в положении «I» подключает аккумулятор к системе зажигания, в положении ключа «II» двигатель запускается от стартера.

Прерыватель-распределитель (распределитель) — соединяет свечи зажигания с катушкой в ​​порядке работы цилиндров 1-3-4-2. Создает момент опережающего воспламенения (в стадии сжатия) топливной смеси в камере сгорания. Изначально на модели ВАЗ устанавливался Р-125Б с механическим октан-корректором, но он имел небольшой диапазон регулировки.

С 1986 года стали устанавливать прерыватель, оснащенный вакуумным регулятором опережения зажигания модели 30. 3706.

Катушка — повышающий 2-обмоточный трансформатор, создающий высоковольтные импульсы напряжением свыше 10 кВ. Обычно используется катушка Б 117-А, оснащенная магнитопроводом с разомкнутым концом.

провода осуществляют передачу высоковольтного/низковольтного напряжения к исполнительным устройствам и свечным элементам системы.

Свечи А17 ДВ или аналоги создают искру (зазор между электродами 0,5–0,6 мм) от приложенного импульсного напряжения в камере сгорания.

Электрический ток протекает по цепи системы зажигания: положительный (+) аккумулятор → замок зажигания → катушка → распределитель → свечи зажигания.

Когда требуется регулировка зажигания?

Правильная настройка зажигания ВАЗ 2106 улучшает легкость запуска двигателя автомобиля, динамику и ресурс силового агрегата. В обязательном порядке проводится после:

• капитальный ремонт двигателя или операции, связанные с частичной разборкой двигателя;
• переустановка распредвала;
• прогар клапана;
• замена прокладок блока цилиндров, цепи/ремня ГРМ.

Что произойдет, если нет регулирования

Бесконтактное зажигание – один из самых популярных способов тюнинга отечественных автомобилей. Фото: vaz-remzona.ru

При опережении зажигания появляется металлический призвук при работе двигателя, двигатель работает неустойчиво, обороты холостого хода «плавают», падает тяговое усилие, происходит расход топлива.

При позднем зажигании падает приемистость мотора, мотор закоксовывается нагаром, в результате чего быстро нагревается. Чтобы разогнать машину, нужно сильно нажать на педаль газа.

Результатом неправильно выставленного зажигания является преждевременный износ цилиндро-поршневой группы, заклинивание двигателя из-за перегрева и выход из строя узлов автомобиля.

Как правильно отрегулировать зажигание самостоятельно

Регулировку зажигания можно произвести в ремонтной мастерской с помощью стробоскопа или самостоятельно. Из инструментов и приспособлений вам понадобится ключ коленвала, ключ на «13», контрольная лампочка на 12 В, которую можно заменить вольтметром. Сначала отстегиваем защелки и снимаем крышку распределителя. На первом этапе работы:

1. Отсоедините (-) клемму аккумуляторной батареи.
2. На неработающем силовом агрегате установить поршень первого цилиндра в положение, соответствующее фазе сжатия (скачок искры) перед верхней мертвой точкой.
3. Для этого выверните свечу первого цилиндра и заткните пальцем отверстие в головке блока цилиндров.
4. Поворачивая коленчатый вал ключом, выбираем положение, при котором воздух будет выталкивать палец из отверстия.
5. Совмещаем две метки: на шкиве и крышке ГРМ. Последний имеет длинную (0°), среднюю (5°) и короткую (10°) риски, указывающие на разный угол опережения зажигания. Необходимо совместить риск со средней меткой момента зажигания, что означает установку угла опережения зажигания на 5°.
6. Вверните свечу зажигания и подсоедините кабель высокого напряжения.

На втором этапе работы определяем момент зажигания:

1. Подсоедините (-) клемму аккумуляторной батареи.
2. Гаечным ключом ослабьте гайку на «13» крепления распределителя.
3. Соединяем с помощью зажимов-крокодилов один конец контрольной лампы подключаем к массе, другой подключаем к низковольтному проводу шпульки.
4. Подключаем центральный провод прерывателя к массе.
5. Поверните ключ зажигания в положение «I», загорится контрольная лампа.
6. Очень медленно поворачивайте корпус распределителя по часовой стрелке, пока лампочка не погаснет.
7. Поворачивайте ползунок распределителя против часовой стрелки, пока не загорится лампа.
8. Зафиксировав одной рукой положение механизма, другой рукой закручиваем фиксирующую гайку распределителя.

Если вы предпочитаете наглядные инструкции, посмотрите это видео:

Быстрый способ настроить зажигание «на слух» в экстренных случаях

В непредвиденных обстоятельствах может потребоваться регулировка зажигания в дороге. Для этого на работающем двигателе внутреннего сгорания с подсосом (воздушная заслонка карбюратора) выставить около 2000 об/мин. двигатель. Ослабьте крепление распределителя и вращайте корпус попеременно в обе стороны. Прислушиваясь к звуку двигателя, выбираем оптимальное положение трамблера. силовой агрегат должен развивать максимальное количество оборотов и работать без «сбоев». В найденном положении фиксируем трамблер.

Проверка настроек зажигания

Проверка в дороге поможет выявить недостатки регулировки, для этого необходимо:

• во время поездки развивайте автомобиль на бездорожье до 40-50 км/ч и, переключившись на 4-ю скорость, резко нажмите педаль газа в пол;
• раздастся звон «пальцев» и произойдет детонация, которая должна произойти в течение 2-3 секунд ;
• если детонация длится дольше (иногда не прекращается через некоторое время после выключения двигателя), необходимо задержать зажигание, ослабить крепление и повернуть трамблер на 1° по часовой стрелке;
• при отсутствии детонации и звона пальцев необходимо произвести зажигание раньше, необходимо повернуть корпус прерывателя на 1° против часовой стрелки;
• после приведения корпуса гидромолота в оптимальное положение затяните фиксирующую гайку.

Заключение

Если диапазона регулировки недостаточно для установки требуемых параметров системы зажигания, следует обратить внимание на исправность компонентов системы. КСЗ остается работоспособным, но есть перебои или работает некорректно? Необходимо проверить исправность следующих функциональных элементов:

• контакты прерывателя, которые часто обгорают или плавятся;
• подшипник подвижного диска распределителя;
• текстолитовый блок или втулка рычага прерывателя, со временем изнашиваются;
• бобина обмотки на межвитковое замыкание, обрыв или прошивку на массу;
• бронепровода/наконечники свечей зажигания.

Скинул с сайта. Очень хорошая инструкция.
Распределитель зажигания (распределитель) снят с автомобиля ВАЗ 2106 для ремонта или замены.
На двигатель модели ВАЗ 2106 устанавливается трамблер типа 30.3706.
Для отличия от распределителей других моделей на хвостовике сделана маркировка (кольцевая канавка).
Для снятия трамблера с автомобиля ВАЗ 2106 потребуются: свечной ключ, бородка, два ключа «на 7», ключ «на 13», отвертка.
1. Снимите наконечник со свечи первого цилиндра и выверните ее.

2. Закройте отверстие для свечи зажигания пальцем.
3. Провернуть коленчатый вал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая проворачивать коленчатый вал, совместите метку d на шкиве коленчатого вала (выделено мелом) со средней меткой b (если вы используете бензин с октановым числом 92 или 95) или длинной отметкой (если вы используете бензин с октановым числом ниже 92). Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.

4. Отсоедините шланг от вакуумного регулятора опережения зажигания.
5. Выньте высоковольтные провода из разъемов крышки распределителя.

6. Отверните гайку крепления распределителя, снимите пружинную шайбу и пластину.
7. Снимите распределитель с двигателя

8. Перевернуть распределитель и, придерживая нижнюю гайку, отвернуть гайку крепления низковольтного провода; снимите шайбу и провод.
9. Отстегните держатели и снимите крышку с нового распределителя.

10. Установите высоковольтные провода в крышку нового распределителя в соответствии с порядком работы цилиндров двигателя.
ПРИМЕЧАНИЯ
Порядок работы цилиндров двигателя: 1-3-4-2. Ротор распределителя вращается по часовой стрелке. Номера цилиндров напечатаны на крышке распределителя и на головке блока цилиндров двигателя.

Отечественные модели Lada из классической серии — это простой и надежный автомобиль, в котором важную роль играет правильная установка зажигания на ВАЗ 2106 и подобных сериях. Выполнить эту работу способен любой автовладелец такого автомобиля, для чего необходимо приобрести специализированные инструменты, а некоторые опытные специалисты способны сделать это и без них.

Список специализированных инструментов и признаков неисправностей

Установить зажигание на ВАЗ 2106 своими руками можно с помощью следующих инструментов:

• рожковый ключ диаметром 13 мм;
• специализированный ключ для выкручивания свечей зажигания;
• вольтметр или контрольная лампочка на 12 вольт;
• автомобильный стробоскоп.

Характерным признаком того, что необходимо установить зажигание на ВАЗ 2106 по меткам на шкиве коленчатого вала, является резкая детонация двигателя и потеря мощности. Проблемы очевидны при движении на скорости сорок километров в час (на 3-й передаче) и резкой попытке увеличить скорость педалью газа. Проявление такой неисправности, а также посторонний металлический звук из двигателя при резкой перегазовке и будет свидетельствовать о необходимости регулировки угла зажигания, и любой автовладелец может осуществить этот ремонт своими руками.

Этапы работы со стробоскопом

За установку зажигания на ВАЗ 2106 с помощью стробоскопа в официальных дилерских центрах нужно будет заплатить от 1000 до 1500 рублей. Если вы хотите сэкономить эту сумму, вы можете выполнить всю работу самостоятельно, для чего вам необходимо выполнить следующие действия:

Важно! Следует учитывать, что установка угла опережения производится исходя из того, каким бензином заправляется автомобиль, в случае с 92-м он выставляется на наибольшей отметке, в случае с 76-м выбираем между двумя маленькие, указывающие на 5 и 10 градусов свинца.

Выставить правильное зажигание можно без использования стробоскопа, для чего потребуется использование 12-вольтовой контрольной лампы.

Самостоятельная регулировка без стробоскопа

При отсутствии специального инструмента можно выставить правильное зажигание на ВАЗ 2106 по меткам, выполнив следующий алгоритм действий:

• Загоняем машину в помещение, даем остыть двигателю, и выкрутите свечу зажигания из головки блока цилиндров первого цилиндра, заткните отверстие пальцем, проворачивайте коленвал до тех пор, пока не начнется степень сжатия (когда палец начнет выталкиваться).
• Продолжаем вращать коленчатый вал до совмещения метки на его шкиве с метками передней крышки, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
• Выставив метки, необходимо снять крышку с распределителя и отметить риской положение ползунка на роторе (напротив контактного высоковольтного провода первого цилиндра), после чего необходимо открутить крепление гайку с помощью ключа на 13 мм.
• Подключаем контрольную лампочку на 12 вольт (к корпусу распределителя и внутри к низковольтному кабелю). Включаем зажигание изнутри автомобиля, не проворачивая двигатель стартером, и при правильно выставленном угле контрольная лампа не должна загореться. Если он сгорит, то надо будет провернуть корпус ротора распределителя до тех пор, пока он не погаснет и тогда затягиваем фиксирующую гайку.
• Затем ключом выключаем зажигание двигателя, вкручиваем обратно свечу зажигания, надеваем крышку трамблера и запускаем двигатель, проверяя его работу.

Важно! При правильной установке момента зажигания двигатель автомобиля должен работать ровно, без провалов оборотов при нажатии на педаль газа, и уверенно держать обороты холостого хода, что вполне может потребовать регулировки на карбюраторе автомобиля после его зажигания правильно установлен.

Проблемы с зажиганием в автомобилях ВАЗ 2106 могут возникать и из-за сбитых при ремонте меток системы газораспределения двигателя. Предлагаем посмотреть видео установки зажигания и сопутствующих настроек на ВАЗ 2106:

Момент зажигания, как и УЗСК (угол замкнутого состояния контактов), очень важный параметр, от которого зависит нормальная работа двигателя. При неправильной установке этого момента (угла опережения зажигания) двигатель будет плохо заводиться, нестабильно работать на холостом ходу, не будет развивать полную мощность, перегреваясь и расходуя бензин. Кроме того, при слишком большом угле опережения зажигания («раннее» зажигание) может возникнуть детонация — очень опасное явление, нередко приводящее к аварийному выходу двигателя из строя.
Установить угол опережения зажигания (опережение зажигания) с помощью стробоскопа в соответствии с прилагаемой к нему инструкцией.
Предлагаемый способ регулировки угла опережения зажигания может быть использован для его аварийной проверки при самостоятельном поиске отказов в пути.
Для установки угла опережения зажигания на автомобиле ВАЗ 2106 потребуются: ключ «на 13», контрольная лампа на 12 В (можно использовать переносную лампу, прицепленную к автомобилю) или вольтметр.

ПРИМЕЧАНИЕ
Момент зажигания может быть установлен как для 1-го, так и для 4-го цилиндров двигателя. Установка угла опережения зажигания для 1-го цилиндра показана как более удобная.

На крышке привода газораспределительного механизма в литье выполнены три метки.
Первая по ходу вращения шкива коленчатого вала метка а соответствует 10° опережения зажигания, вторая б — 5° и третья (длинная) — 0°. На ободе шкива выбита метка G ВМТ. Делается прилив на ступице шкива против этой отметки.

1. Вывернуть свечу первого цилиндра и закрыть пальцем свечное отверстие.

Ремонт ваз 2105 своими руками

Подробно: ремонт ваз 2105 своими руками от настоящего мастера для сайта en.icndoit.com/35.

Пополнение в семействе автомобилей ВАЗ произошло в 1980 году. Именно тогда появился первый автомобиль так называемого 2-го поколения, а именно ВАЗ 2105. Автомобиль заднеприводный, имеет 5 дверей и тип кузова седан. В настоящее время осталось немного поклонников такого экземпляра, но эта модель еще не забыта. Его используют и сегодня, так как ВАЗ 2105 является настоящей тягловой лошадью и часто помогает в работе.

Эксплуатация этого автомобиля немного отличается от использования современных автомобилей, и управлять им сложно по сравнению с последними моделями. Если у вас есть подобная машина, вам следует внимательно изучить руководство по ее ремонту.

Следует сказать, что автомобиль довольно долговечный, к тому же некоторые поломки можно легко устранить своими руками. Перечислим основные неисправности, которые могут привести к ремонту ВАЗ 2105.

1. Двигатель не заводится. При этом возможны несколько вариантов устранения поломки. Первым делом нужно проверить наличие топлива в карбюраторе ВАЗ 2105. При наличии топлива следует внимательно осмотреть топливный насос. Он может засориться или полностью выйти из строя. Если с помпой все в порядке, обратите внимание на систему зажигания. Если с ним проблем нет, то причина в негерметичности карбюратора.
2. Двигатель работает неровно или начинает глохнуть на холостом ходу. У этой проблемы может быть несколько причин. К ним относятся: неправильная регулировка оборотов холостого хода в двигателе, неисправности в работе карбюратора, поврежденная сливная трубка, изношенные прокладки, поврежденный шланг трубопровода, неправильно выставленные зазоры, поломка системы зажигания.
3. Двигатель ВАЗ 2105 не может развивать полную мощность. Причины следующие: не до конца открыта дроссельная заслонка карбюратора, засорен воздушный фильтр, вышла из строя система зажигания. Вам необходимо проверить все эти пункты, чтобы устранить поломку.

Видео (нажмите, чтобы воспроизвести).

Это основные неисправности двигателя ВАЗ 2105. Автолюбителю также не помешает помнить, как правильно следует эксплуатировать автомобиль.

Сначала не используйте режим максимальной автоматической скорости. Водителю необходимо привыкнуть к вождению ВАЗ 2105. Если во время движения выбрать неправильную скорость автомобиля, то вы рискуете повредить элементы передней подвески, вызвав изгиб балки заднего моста. Также при максимальной скорости движения возможен быстрый износ шин, а повышенная вибрация кузова приведет к нестабильности автомобиля.

Эта модель имеет мягкую подвеску. Он способен гасить вибрации даже на высоких скоростях. Однако нельзя допускать резких ударов. Они могут деформировать шарниры нижнего рычага. Из-за постоянной повышенной вибрации быстро изнашиваются и остальные детали ходовой части. Также нужно следить за тем, чтобы автомобиль не подвергался ненужным нагрузкам. Вес груза, который можно перевозить в багажнике и на крыше, не должен превышать 50 кг. Следует отметить, что эксплуатация автомобиля ВАЗ 21053 очень похожа на использование 5-й модели.

Всем известно, что машина не всегда используется. Некоторое время он хранится в гараже или на стоянке. Следует помнить, что важную роль играет и место хранения автомобиля. Оптимальный вариант – навес, в котором осуществляется постоянная вентиляция и поддерживается соответствующая температура.

При правильной эксплуатации и хранении вам не придется долго прибегать к ремонту ВАЗ 2105.

Состав: Предпусковой подогреватель Виды, особенности работы Установка оборудования на автомобиль.

В комплекте: Некоторые нюансы Нагреватель антифриз 220 В Устройство обогрева.

Комплектация: обогреватели Longfei. Конструктивные особенности Модели и их характеристики «Мало.

Содержание: Типы подогревателей, особенности «Альянс-2-ПК» «Альянс» «Альянс-07» «Альянс-08» и т.д.

Содержание: Вязкость Тип масла Трансмиссионное масло Видео — Какое масло в автомобиль.

Содержание: Обслуживание коробки передач Распространенные неисправности Устранение шума Затрудненное переключение передач.

В комплекте: Устройство коробки передач Отличие 4-ступенчатой ​​от 5-ступенчатой ​​коробки передач Разборка.

Содержание: Особенности ГРМ Этапы работы, инструменты Подготовительные работы Последовательность регулировки.

Комплектация: Основные компоненты. Полная схема и расположение световых и звуковых элементов.

Одна из конструктивных особенностей газораспределительных механизмов двигателей ВАЗ классических моделей.

Содержание: Немного теории Когда нужно прокачать тормоза Инструменты Работают.

Содержание: Детонация — что это такое Детонация и калильное зажигание.

Содержание: Подготовка автомобиля к зимнему периоду Запуск двигателя с карбюратором.

Состав: Необходимый инструмент Признаки нарушения зазора клапана Как проверить зазор.

В комплекте: Особенности цепи и ремня ГРМ Необходимые инструменты Замена.

Автомобили советского производства просты в эксплуатации и обслуживании. Ремонт ВАЗ 2105 своими руками можно провести в условиях гаража. Речь идет не о капитальном ремонте, а о регулировке и устранении некоторых неисправностей.

Классическая пятерочка «Жигули», белая.

ВАЗ 2105 — советская модель малого класса. Пятерка впервые появилась в 1980 году. Последняя модель 2105 сошла с конвейера в сентябре 2012 года.

ВАЗ 2105 создан на базе итальянского автомобиля Fiat 124 1966 года выпуска.

Второе название ВАЗ 2105 «Жигули» пятерка. После распада СССР модель была переименована в Лада 2105.

ВАЗ 2105 была представлена ​​в большом количестве модификаций. Производители выпустили версии модели для служб безопасности и митингов.

ВАЗ 2105 — модифицированная модель ВАЗ 2101. Кузов и детали подвески позаимствованы у прародителя 2105. Остальные узлы подверглись доработке.

Элементы салона изготовлены из пластика низкого качества. Автовладельцы жалуются на появление сверчков. Небольшое внутреннее пространство салона — трем людям на заднем сиденье будет тесно. За 30 лет производители не вносили существенных изменений в салон автомобиля.

Низкий уровень шумоизоляции. В машине слышен гул работающего двигателя.

Производители предложили два варианта двигателя:

• 1,5-литровый силовой агрегат мощностью 72 л. С.;
• 1,3-литровый силовой агрегат мощностью 64 л. С.

Экспортные автомобили ВАЗ 2105 оснащались двигателем 1,3 л. Для внутреннего рынка производители выпустили модель только с 1,5-литровым силовым агрегатом.

Двигатель унаследовал блок цилиндров от ВАЗ-2101. Производители отказались от использования цепи, а мотор оснастили ременной передачей распредвала. Модификация снизила шумность силового агрегата. Но это не решило проблему полностью.

Дизайн ВАЗ-2105 копирует всю вазовскую «классику». Передняя часть подвески — двухрычажная, задняя — неразрезная. За 30 лет выпуска глобальных модернизаций не производились фундаменты конструкции.

ВАЗ-2105 сохранил недостатки «классики».

Изначально модель выпускалась с 4-ступенчатой ​​механической коробкой передач. Более поздние модели оснащались 5-ступенчатой ​​механической коробкой передач, что положительно сказалось на расходе топлива.

Лада 2105 тюнинг. Вы узнаете?

Любители отечественного автопрома тюнингуют ВАЗ 2105. Дорабатываются заводские неисправности и меняется внешний вид с помощью обвесов, покраски автомобиля, установки светотехники.

После изменения технических показателей ВАЗ-2105 необходимо доработать тормозную систему авто — обновить тормозные колодки, задние суппорта.

Признаки неисправного или неисправного замка зажигания

Признаки неисправного или неисправного замка зажигания | Совет вашего механика

Задайте вопрос, получите ответ как можно скорее!

ЗАПРОСИТЬ ЦЕНУ

Электрическая проверка двигателя автомобиля Стоимость

Место обслуживания

0,00 $

Предварительная, прозрачная цена

Выключатель зажигания является одним из наиболее важных электронных компонентов, обычно используемых во многих дорожных автомобилях и грузовиках. Обычно он расположен на рулевой колонке, сразу за личинкой замка зажигания. Эти двое работают вместе, чтобы включить и запустить автомобиль. Выключатель зажигания имеет несколько положений, которые включают различные системы при повороте ключа. Большинство выключателей зажигания активируют электрические аксессуары в первом положении, включают топливную систему и системы зажигания во втором положении и запускают двигатель в третьем.

Выключатель зажигания используется каждый раз при включении питания и запуске автомобиля. Со временем он изнашивается, и у него начинаются проблемы. Обычно неисправный замок зажигания вызывает любой из следующих 5 симптомов, которые могут предупредить водителя о потенциальной проблеме.

1. Автомобиль глохнет во время движения

Одним из первых признаков проблемы с замком зажигания является внезапное заглохание автомобиля при работающем двигателе. Если выключатель зажигания выйдет из строя при работающем двигателе, это может привести к отключению питания систем зажигания и топливной системы, что приведет к остановке двигателя. В зависимости от конкретной проблемы автомобиль может быть перезапущен через некоторое время, а может и не быть.

2. Двигатель не запускается

Двигатель, который отказывается запускаться, может быть еще одним признаком неисправности замка зажигания. Выключатель зажигания подает питание на стартер, органы управления двигателем и органы управления зажиганием. Эти системы могут не получать питание, необходимое для запуска, если выключатель зажигания не работает должным образом. Одной из них может быть незапуск двигателя.

3. Автомобиль заводится, а затем внезапно глохнет

Другим признаком проблемы с замком зажигания автомобиля является то, что автомобиль заводится, а затем внезапно глохнет. Если переключатель зажигания выходит из строя в положении «включено», то есть в положении, предназначенном для включения топливной системы и системы зажигания, это может привести к тому, что автомобиль заведется, а затем немедленно заглохнет. Выключатель зажигания на мгновение подает питание на топливный насос и систему зажигания, когда он находится в положении проворачивания, что может позволить завести автомобиль. Однако, если он вышел из строя в положении «включено», он отключит питание топливной системы и системы зажигания, как только ключ будет извлечен из положения запуска в положение «включено».

4. Проблемы с питанием аксессуаров

Другим признаком неисправности замка зажигания является проблема с питанием аксессуаров автомобиля. Когда ключ вставлен и повернут в положение «acc», ключ зажигания должен включать такие аксессуары автомобиля, как внутреннее освещение, освещение приборной панели и центральную консоль. Когда ключ вставлен и повернут, а аксессуары не включаются, это может быть признаком проблемы с замком зажигания или личинкой замка. Подобные симптомы также могут быть вызваны проблемами с предохранителями и проводкой, поэтому настоятельно рекомендуется правильно диагностировать автомобиль.

5. Проблемы с поворотом или извлечением ключа

Если ключ зажигания застревает при включении автомобиля или извлечении ключа, это может быть признаком износа замка зажигания. Ключ не входит в переключатель должным образом. Кроме того, неисправность переключателя может привести к тому, что двигатель продолжит работать даже после того, как вы вынули ключ.

Выключатели зажигания являются одними из наиболее часто используемых выключателей в автомобиле и, как и все электрические выключатели, со временем могут изнашиваться и требовать обслуживания. Если вы подозреваете, что в вашем автомобиле может быть проблема с замком зажигания, обратитесь к профессиональному техническому специалисту для проверки автомобиля, чтобы определить, следует ли его заменить.

---

Следующий шаг

Запланировать проверку электрооборудования двигателя автомобиля

Самая популярная услуга, которую заказывают читатели этой статьи, — проверка электрооборудования двигателя автомобиля. После того, как проблема будет диагностирована, вам будет предоставлена ​​предварительная стоимость рекомендуемого исправления, а также скидка в размере 20 долларов США в качестве кредита на ремонт. Технические специалисты YourMechanic доставят вам услуги дилера, выполняя эту работу у вас дома или в офисе 7 дней в неделю с 7:00 до 21:00. В настоящее время мы охватываем более 2000 городов и имеем более 100 тысяч 5-звездочных отзывов… УЧИТЬ БОЛЬШЕ

СМОТРЕТЬ ЦЕНЫ И ПЛАН

---

переключатели

система зажигания

Заявления, приведенные выше, предназначены только для информационных целей и требуют независимой проверки. Пожалуйста, смотрите наш условия обслуживания для более подробной информации

Отличные оценки авторемонта.

4.2 Средняя оценка

Часы работы

7:00–21:00

7 дней в неделю

Номер телефона

1 (855) 347-2779

Часы работы телефона

Пн — Пт / 6:00 — 17:00 по тихоокеанскому времени

Сб — Вс / 7:00 — 16:00 по тихоокеанскому стандартному времени

Адрес

Мы приедем к вам без дополнительной оплаты

Гарантия

Гарантия 12 месяцев/12 000 миль

Наши сертифицированные выездные механики выполняют более 600 услуг, включая диагностику, тормоза, замену масла, плановые ТО, и приедут к вам со всеми необходимыми запчастями и инструментами.

Получите честное и прозрачное предложение прямо перед бронированием.

Отличный рейтинг

---

Резюме рейтинга

См. Обзоры рядом со мной

Джеймс

30 -летний опыт работы

873 Обзоры

Запрос Джеймс

Джеймс

30 лет. GMC Terrain L4-2.4L — Электрооборудование двигателя автомобиля — Уиндермир, Флорида

очень профессионально, он правильно объяснил пункты

Энтони

7 лет опыта

128 отзывов. Очень представительный и нашел время, чтобы осмотреть автомобиль и объяснить, в чем он обнаружил проблему, и объяснил это подробно. Кроме того, он предложил мне еще одну рекомендацию после проверки по 50 пунктам.

John

20 -летний опыт работы

563 Обзоры

Запрос Иоанна

Иоанн

20 лет опыта

Запрос Иоанна

от Dave

Nissan 350Z V6-3.5L — Электропроверенный двигатель автомобиля — Orlando. Флорида

Прямолинейный знающий механик. Определенно рекомендую его. Жду скорейшего окончания ремонта.

Мигель

21 год опыта

232 отзыва

Запрос Мигель

Мигель

21-летний опыт работы

Запрос Мигель

от Джона

Kia Optima L4-2.0L Turbo — Проверка электрики двигателя автомобиля — Натли, Нью-Джерси

5 Я очень благодарен за встречу и наличие Мигеля в качестве моего механика. Мне 64 года, и я испытал много разочарований в автомеханиках. Мигель — это благословение. Я знаю, когда встречаю честного человека, обладающего большим интеллектом. Спасибо большое Мигель!!!

Нужна помощь с вашим автомобилем?

Наши сертифицированные мобильные механики выезжают на дом в более чем 2000 городов США. Быстрые, бесплатные онлайн-расценки на ремонт вашего автомобиля.

ПОЛУЧИТЬ ЦЕНУ

ПОЛУЧИТЬ ЦЕНУ

Статьи по Теме

Как долго служит датчик температуры испарителя (переключатель)?

Если в вашем автомобиле есть кондиционер, который есть почти во всех современных автомобилях, то у вас есть датчик температуры испарителя (переключатель). Этот переключатель играет важную роль в обеспечении достижения правильной температуры, и что…

Как снять, установить и отрегулировать угол опережения зажигания

Распределители зажигания помогают искрить газ и воздух в двигателе. Изношенные распределители необходимо снять, чтобы очистить, чтобы сохранить правильный угол опережения зажигания.

Как заменить переключатель включения переднего моста на большинстве автомобилей

Выключатель, который включает передний мост, выходит из строя, когда он застревает, не активирует полный привод или с трудом включается.

Похожие вопросы

Неисправность аккумулятора.

По мере того, как батареи стареют, они начинают терять способность поддерживать полный заряд, это известно как сульфатированная батарея, ее необходимо заменить (https://www.yourmechanic.com/services/battery-replacement).

Машина даже не перевернется.
