Электрическая сварочная дуга: принцип работы, виды и характеристики

Что такое электрическая сварочная дуга. Как образуется электрическая дуга при сварке. Какие бывают виды сварочной дуги. Каковы основные характеристики сварочной дуги. Как устроена и работает сварочная дуга.

Что такое электрическая сварочная дуга и как она образуется

Электрическая сварочная дуга представляет собой мощный электрический разряд в ионизированной газовой среде между электродом и свариваемым изделием. Это основной источник тепла при дуговой сварке металлов.

Образование сварочной дуги происходит следующим образом:

1. При касании электрода к металлу возникает короткое замыкание и протекание тока.
2. В точке контакта выделяется большое количество тепла, металл и электрод начинают плавиться.
3. Образуется тонкий мостик расплавленного металла между электродом и изделием.
4. Под действием электромагнитных сил мостик разрушается, образуя дуговой промежуток.
5. В промежутке возникает электрическая дуга — поток электронов и ионов, создающий высокую температуру.

Температура в центре сварочной дуги может достигать 6000-7000°C. Этого достаточно для плавления любых металлов и сплавов.

Строение и основные зоны электрической сварочной дуги

Сварочная дуга имеет сложное строение и состоит из нескольких характерных зон:

• Катодная область — узкая зона у отрицательного электрода (катода), где происходит эмиссия электронов.
• Анодная область — узкая зона у положительного электрода (анода), куда устремляются электроны.
• Столб дуги — основная часть дугового промежутка между катодной и анодной областями.

Столб дуги представляет собой сильно ионизированный газ (плазму) с температурой 5000-7000°C. Именно здесь происходит основной нагрев металла при сварке.

Виды и классификация сварочной дуги

Существует несколько видов сварочной дуги в зависимости от различных параметров:

По роду тока:

• Дуга постоянного тока прямой полярности
• Дуга постоянного тока обратной полярности
• Дуга переменного тока

По типу электрода:

• Дуга плавящимся электродом
• Дуга неплавящимся электродом

По способу защиты:

• Открытая дуга
• Закрытая дуга (под флюсом)

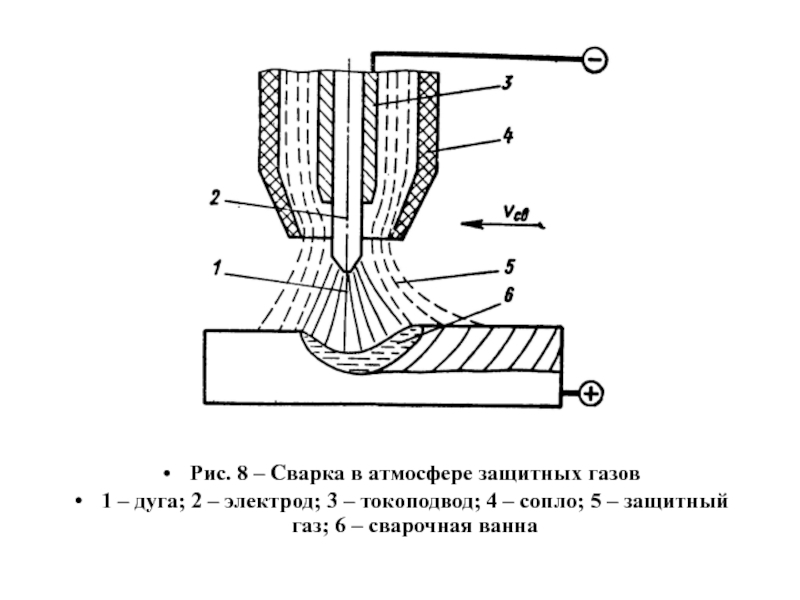

• Дуга в защитном газе

По длительности горения:

• Непрерывная дуга
• Импульсная дуга

Выбор вида дуги зависит от свариваемого металла, требуемого качества шва и других факторов.

Основные характеристики сварочной дуги

Ключевыми характеристиками электрической сварочной дуги являются:

• Напряжение дуги — разность потенциалов между электродами (18-40 В).
• Сила сварочного тока — определяет мощность дуги (50-2000 А).
• Длина дуги — расстояние между электродом и изделием (1-5 мм).
• Плотность тока — сила тока на единицу площади сечения электрода.
• Температура в центре столба дуги (5000-7000°C).

От этих параметров зависят стабильность горения дуги, глубина проплавления, качество сварного соединения.

Вольт-амперная характеристика сварочной дуги

Вольт-амперная характеристика (ВАХ) — это зависимость напряжения дуги от силы сварочного тока. ВАХ сварочной дуги имеет три характерных участка:

1. Падающий участок — при малых токах напряжение резко падает с ростом тока.
2. Жесткий участок — напряжение мало меняется при изменении тока.
3. Возрастающий участок — напряжение растет с увеличением тока при больших его значениях.

Знание ВАХ важно для правильного выбора источника питания и режимов сварки.

Способы возбуждения сварочной дуги

Существует два основных способа зажигания дуги при сварке:

1. Контактный способ — кратковременное касание электродом изделия с последующим отводом на 3-5 мм.
2. Бесконтактный способ — возбуждение дуги с помощью высоковольтного разряда без касания электродом металла.

Бесконтактный способ обеспечивает более стабильное зажигание дуги, но требует специального оборудования.

Факторы, влияющие на устойчивость горения дуги

Стабильное горение сварочной дуги зависит от многих факторов:

• Состав и свойства электродного покрытия
• Род и полярность тока
• Напряжение холостого хода источника питания
• Длина дуги и ее пространственное положение
• Давление окружающей среды
• Наличие магнитного дутья

Управляя этими факторами, можно добиться устойчивого горения дуги и высокого качества сварки.

Применение сварочной дуги в различных способах сварки

Электрическая дуга используется во многих распространенных способах сварки:

• Ручная дуговая сварка покрытым электродом
• Сварка под флюсом
• Сварка в защитных газах (MIG/MAG, TIG)
• Плазменная сварка
• Электрошлаковая сварка

В каждом из этих способов сварочная дуга имеет свои особенности горения и характеристики, но основные принципы ее работы сохраняются.

Преимущества и недостатки дуговой сварки

Использование электрической дуги для сварки имеет ряд достоинств и ограничений:

Преимущества:

• Высокая концентрация энергии в зоне сварки
• Возможность сварки в любых пространственных положениях
• Простота и доступность оборудования
• Высокая производительность процесса

Недостатки:

• Необходимость защиты от излучения дуги
• Образование вредных газов и аэрозолей
• Разбрызгивание металла
• Сложность сварки тонких металлов

Несмотря на недостатки, дуговая сварка остается основным способом соединения металлов в промышленности.

Что такое электрическая дуга | Температура сварочной дуги, вольт-амперная характеристика

Метод сварки используется людьми для герметичного соединения металлов уже больше века. Изучал его еще физик Вольт. Его работы были использованы в процессе создания первого сварочного аппарата. Генерируется электрический разряд в момент, когда между электродом и рабочей поверхностью образуется короткое замыкание. Подаваемая на сварочный аппарат электрическая энергия преобразуется в тепловую, в результате чего появляется ванна расплава. В таких условиях формируется на месте стыка образуется однородный металлический шов.

Со временем, детально проанализировав вольтамперные характеристики, ученые сделали сварку более совершенной. Были созданы современные устройства, которые отлично поддерживали стабильность сварочной дуги.

СОДЕРЖАНИЕ

• Что такое сварочная дуга
• Строение и температура сварочной дуги
• Виды сварочной дуги
• Условия горения
• Как образуется электрическая дуга и причины ее возникновения
• Чем определяется мощность сварочной дуги
• Вольт-амперная характеристика сварочной дуги
• Особенности электрической дуги

Что такое сварочная дуга

Генерируемая сварочным аппаратом электрическая дуга представляет собой ни что иное, как состоящий из ионизированных частиц проводник. Он существует в определенном временном промежутке благодаря тому, что поддерживается электрическим полем. Такой разряд образуется в способной к ионизации газовой среде, характеризуется непрерывной формой и высокой температурой.

В учебных пособиях по сварочному делу данное явление определяется как электрический разряд в плазме длительного характера. Плазма является смесью защитных, ионизированных атмосферных газов в сочетании с испарениями от металлов, которые образуются под воздействием высокой температуры.

Строение и температура сварочной дуги

Разогреть металл до температуры плавления за очень короткое время можно, но для этого потребуется мощная электрическая дуга. Основные ее характеристики – вольтаж, ампераж и плотность потока заряженных частиц. Как электротехническое явление дуговой столб представляет собой проводник между полярными полюсами, состоящий из газовой среды. При этом он обладает большим сопротивлением и способен светиться.

Детальный анализ построения дуги помогает разобраться с течением температурного воздействия на металл. Сравнительно небольшая длина электрической дуг – 5 см, которые состоят из трех зон:

• собственно, столб – это видимая светящаяся часть;
• катодная – 1 микрон;
• анодная – 10 микрон.

Поток свободных электронов определяет температуру сварочной дуги. Они формируются на катоде, который нагревается до 38% от температуры плазмы. В газовой среде отрицательные частички – электроны двигаются по направлению к аноду, в то время как положительные элементы направляются к катоду. Столб лишен какого-либо заряда и все время остается нейтральным.

Для улучшения качества и увеличения скорости работ, вы всегда можете воcпользоваться нашими верстаками собственного производства от компании VTM.

Температура частиц внутри достигает 10 000 градусов Цельсия. Воздействуя на металл, они разогревают его до 2350 градусов. Точка входа электронов среди специалистов называется анодным пятном. По сравнению с катодным оно имеет температуру на 6% выше. Поскольку плазма генерирует ультрафиолетовые, световые и инфракрасные волны, то она находится в видимом для человека спектре.

Но важно учесть, что данные волны вредны для человека: и для кожи, и для глаз. Поэтому для сварщиков были разработаны специальные средства защиты.

Виды сварочной дуги

Классифицируется сварочная дуга по нескольким параметрам. В зависимости от пространственного положения электрода и типу тока она бывает:

• прямого действия. Разряд располагается перпендикулярно по отношению к рабочей поверхности и параллельно относительно электрода;
• косвенного действия. Разряд образуется между электродом, который располагается относительно рабочей поверхности под углом 40-60 градусов и самим металлом.

По составу плазменный столб делится на:

• открытый. Образуется в атмосферных газах. Питающей средой являются компоненты, испаряемые из обмазки и заготовки;
• закрытый. Генерируется под флюсом при условии присутствия газообразной фазы, которая получается из частиц, испаряемых от металла, электрода и компонентов флюса;
• с подачей инертного газа или другой защитной смеси.

Сварочная дуга отличается и в зависимости от применяемого расходного материала. В работах используются электроды:

• тугоплавкие из вольфрама;
• графитовые или угольные;
• стальные с обмазкой, содержащей ионизирующие включения.

В зависимости от времени воздействия принято различать дугу постоянную и импульсную.

Читайте также: Маркировка электродов для ручной дуговой сварки

Условия горения

Сварочный процесс основан на преобразовании электрической энергии в тепловую. Сварочный столб может удерживаться как угодно долго при условии быстрой ионизации газа. Свариваемые заготовки прогреваются, воздух вокруг них теплый и насыщен испаряемыми компонентами. Альтернативный метод – в рабочую зону специально подается газ, который может ионизироваться. Лучше всего ионизации поддаются частицы щелочноземельных и щелочных металлов. Они становятся активными сразу, как только начинает проходить ток.

Другое обязательное условие для поддержания сварочного столба – постоянная высокая температура на катоде. Ее значение зависит от химического состава и площади катода. Для этого требуется источник электричества. В условиях производства показатель температуры катодной области может доходить до 7 000 градусов.

Как образуется электрическая дуга

Сварочная дуга является ничем иным, как электрическим разрядом. Возникает она в случае замыкания цепи. В тот момент, когда электрод прикасается к поверхности свариваемого металла, начинает вырабатываться тепловая энергия в большом количестве. В точке соприкосновения металл начинает плавиться. Расплав притягивается к окончанию расходника, образуя тонкую шейку. Она почти что мгновенно распыляется под влиянием сильного электрического поля. В это время молекулы газа ионизируются, образуется защитное облако и обеспечивается свободное перемещение электродов.

Вид тока определяет направленность потока. Поджечь дугу можно на токе прямой и обратной полярности, переменном или постоянном. Частота, с какой дуга гаснет и разжигается напрямую зависит от выбранных сварщиком параметров тока.

Чем определяется мощность сварочной дуги

Основные факторы, оказывающие влияние на параметры мощности:

• напряжение. Увеличение мощности сварки достигается за счет увеличения питающего напряжения. Но в сравнительно небольшом диапазоне значений. Есть определенные ограничения и по размеру расходных материалов;
• сила тока. Прямая зависимость: чем больше показатель – тем стабильнее горит дуга;
• величина напряжения плазмы находится в прямой зависимости от мощности.

Длиной дуги принято называть расстояние от электрода доя рабочей поверхности в момент выполнения сварочных работ. От данного показателя зависит величина продуцированного тепла.

Мощность дуги определяет скорость плавления металла. Данная характеристика имеет большое значение, поскольку от нее зависит скорость выполнения операций по соединению металлов. Силой тока меняется рабочая температура в зоне плавления. Даже длинная электрическая дуга не будет затухать при большой силе тока. Во время сварочных работ изменение настроек ампеража требуется очень редко.

Вольт-амперная характеристика сварочной дуги

Выражают параметры питания. Данные позволяют определить:

• время горения;
• мощность дуги;
• условия гашения.

Динамика вольтамперных показателей показывает изменение длины электрической дуги в период ее нестабильности. Статическая вольт-амперная характеристика дуги, наоборот, указывают на зависимость между напряжением и силой тока в период стабильности длины электродуги. Ее свойства выражены графиком, разделенным на три сектора:

• падающий. В случае увеличения силы тока резко уменьшается напряжение. Связано это с образованием столба: возрастает площадь потока плазмы и изменяется показатель ее электропроводимости;
• жесткий. Характерные особенности сектора – понижение напряжения при неизменной плотности тока. Наблюдается рост показателей силы тока в диапазоне значений 100-1000А. Прямо пропорционально увеличивается дуговой столб в диаметре. Помимо этого, изменяются анодное и катодное пятна;
• растущий. Размер катодного пятна стабилен и зависит от диаметра электрода. При увеличении силы тока в большую сторону меняются показатели дугового столба.

Вольтамперные характеристики (ВАХ) ручной дуговой сварки с неплавящимися или плавящимися электродами не доходят до третьего сектора графика, а варьируются только в первых двух. Механизированная сварка, подразумевающая использование флюсов, описывается показателями графика второго и третьего сектора. Третий сегмент в полной степени соответствует сварке плавящимся электродом в защитной среде.

В случае использования сварочного аппарата в режиме переменного тока. В каждом полупериоде на пике розжига случается возбуждение сварочной дуги. При переходах через нулевую отметку электрическая дуга затухает. Прекращается нагрев активных пятен. Ионизация газов удерживается стабильной за счет испарений активных щелочных металлов, которые присутствуют в покрытии электродов. При работе на переменном токе труднее разжечь дугу в защитной среде, нежели в случае постоянного тока.

При выборе оборудования для выполнения конкретного вида работ важно учесть, что ВАХ электрической дуги напрямую зависят от внешних вольтамперных показателей. К примеру, для ручной дуговой сварки требуется питание с падающими характеристиками вольт-ампер (повышенное напряжение на холостом ходу). При этом специалист будет иметь возможность с помощью регулятора ампеража менять длину дуги.

Сила тока при коротком замыкании во время плавления электрода на 20-50% выше показателя силы тока дуги. Выполнение работ плавящимися электродами оптимально в случае использования дуги размыкания. Для того, чтобы разжечь электродугу угольным или вольфрамовым электродом, не помешает вспомогательный разряд.

Высокие показатели силы тока при коротком замыкании могут спровоцировать прожиг заготовки. Короткое замыкание имеет место в момент, когда падает капля расплава электрода. После этого показатели резко возвращаются к исходным значениям. Возрастает ампераж до уровня тока короткого замыкания, мостик, образовавшийся между металлом и электродом быстро перегорает, и электрическая дуга снова возбуждается. Все эти изменения в столбе происходят моментально. Установка должна успеть за этот период отреагировать на изменения с тем, чтобы стабилизировать рабочие показатели.

Особенности электрической дуги

Благодаря широкому диапазону значений, электродуга совместима как с тугоплавкими, так и с привычными плавящимися электродами. Под ее воздействием металл быстро разогревается, после чего образуется ванна расплава. Преобразование электроэнергии в тепловую происходит с минимальными потерями.

По своей природе электрическая дуга сопоставима с другими видами зарядов. Ее отличительные особенности:

• созданная плотным током высокая температура;
• небольшое снижение катодного и анодного напряжения, которое в малой степени зависит от изначально заданного вольтажа;
• электрическое поле между полюсами распределяется неравномерно;
• устойчивость электрической дуги в пространстве;
• мощность и вольтамперные характеристики саморегулируются;
• границы электродуги четко очерчены.

Зажечь дугу можно одним из двух способом: чирканьем или коротким прикасанием.
