Какие бывают виды электрических коробов и кабель-каналов. Для чего они предназначены. Каковы преимущества использования кабельных коробов. Из каких материалов их изготавливают. Как выбрать подходящий кабель-канал.
Назначение и функции кабельных коробов
Кабельные короба и кабель-каналы предназначены для защиты электропроводки при открытой прокладке. Они выполняют следующие важные функции:
- Защищают провода и кабели от механических повреждений
- Обеспечивают эстетичный вид открытой проводки
- Повышают пожарную безопасность
- Упрощают монтаж и обслуживание проводки
- Позволяют аккуратно разделить силовые и слаботочные кабели
Благодаря использованию кабель-каналов можно скрыть некрасивые пучки проводов и придать помещению аккуратный вид. При этом сохраняется удобный доступ к проводке для ремонта или модернизации.
Виды кабельных коробов по материалу изготовления
По материалу изготовления кабельные короба делятся на два основных вида:
Пластиковые кабель-каналы
Изготавливаются из не поддерживающего горение ПВХ-пластика. Основные преимущества:
- Легкий вес
- Простой монтаж
- Низкая стоимость
- Эстетичный внешний вид
- Широкий ассортимент размеров и цветов
Пластиковые короба чаще всего применяются внутри помещений в жилых и офисных зданиях.
Металлические кабель-каналы
Изготавливаются из оцинкованной стали или алюминия. Основные преимущества:
- Высокая механическая прочность
- Устойчивость к внешним воздействиям
- Повышенная пожаробезопасность
- Возможность использования на улице
Металлические короба применяются на промышленных объектах, в технических помещениях, для наружной прокладки.
Классификация кабельных коробов по форме и конструкции
По форме сечения и особенностям конструкции кабельные короба бывают следующих видов:

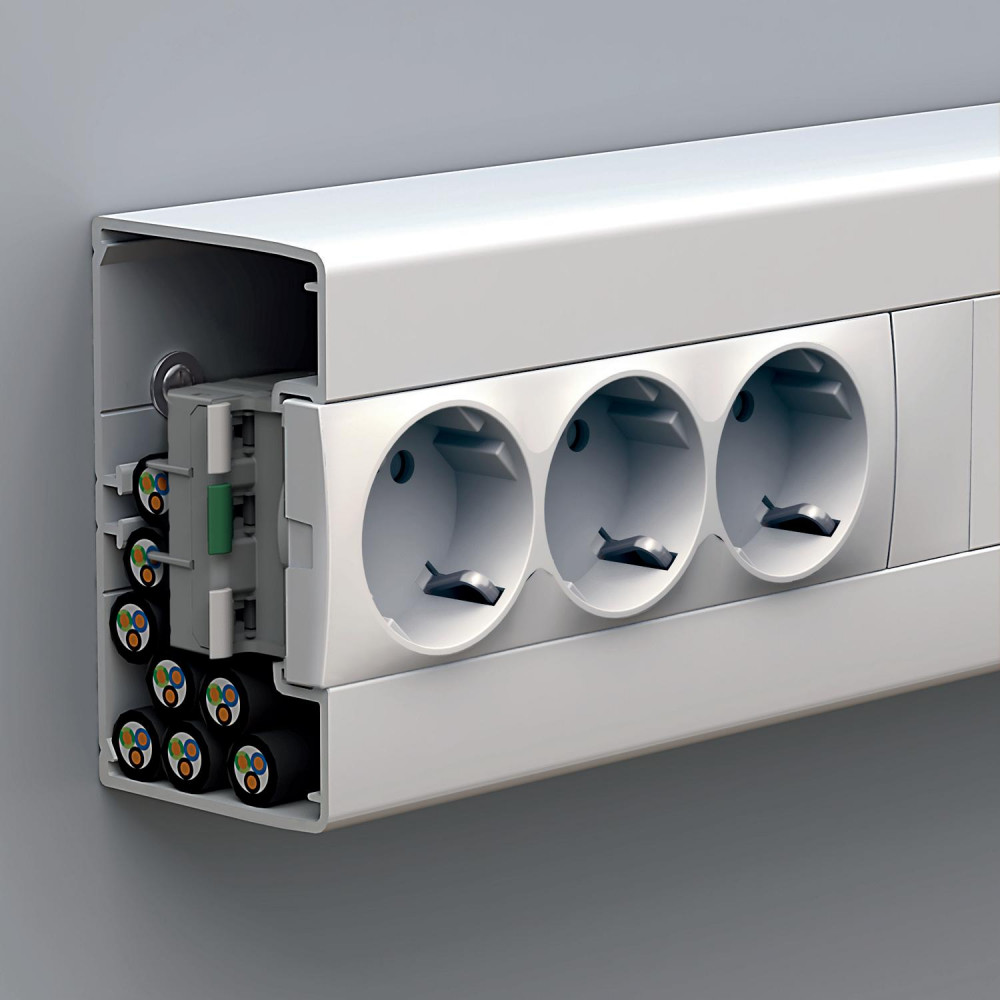

Прямоугольные кабель-каналы
Самый распространенный вид с прямоугольным сечением. Выпускаются разных размеров — от миниатюрных 10х10 мм до крупных 100х60 мм и более. Могут быть с разделительной перегородкой для раздельной прокладки силовых и слаботочных кабелей.
Плинтусные кабель-каналы
Имеют форму напольного плинтуса. Устанавливаются в нижней части стен вместо обычных плинтусов. Позволяют скрыть проводку и разместить розетки. Часто имеют несколько отделений для разных типов кабелей.
Угловые кабель-каналы
Предназначены для монтажа в углах помещений. Имеют треугольное сечение. Позволяют аккуратно спрятать проводку в местах стыка стен и потолка.
Напольные кабель-каналы
Устанавливаются на полу для прокладки кабелей к отдельно стоящему оборудованию. Имеют низкий профиль и скошенные края для удобного перемещения.
Размеры и варианты исполнения кабельных коробов
Кабельные короба выпускаются в широком ассортименте типоразмеров:
- Миниканалы — от 10×10 мм до 25×25 мм
- Средние — от 25×25 мм до 60×60 мм
- Крупные — от 60×60 мм до 100×60 мм и более
По конструкции бывают:
- С отгибающейся крышкой
- С защелкивающейся крышкой
- С разделительной перегородкой
- Перфорированные (для вентиляции кабелей)
Длина секций обычно составляет 2 м. Для монтажа выпускаются различные аксессуары — углы, соединители, заглушки и др.
Преимущества использования кабельных коробов
Использование кабельных коробов для открытой проводки дает ряд важных преимуществ:
- Надежная защита проводов от механических повреждений
- Эстетичный внешний вид проводки
- Простой и быстрый монтаж
- Удобный доступ для обслуживания и ремонта
- Возможность наращивания и модернизации проводки
- Повышение пожарной безопасности
- Защита от пыли и влаги
Кабельные короба позволяют создать аккуратную и безопасную систему электропроводки как в жилых, так и в офисных и производственных помещениях.
Как выбрать подходящий кабельный короб
При выборе кабельного короба следует учитывать несколько важных факторов:
- Место монтажа (внутри помещения или снаружи)
- Количество и сечение прокладываемых кабелей
- Требования к механической прочности
- Необходимость разделения силовых и слаботочных кабелей
- Требования к внешнему виду
- Бюджет проекта
Для большинства бытовых и офисных помещений оптимальным выбором будут пластиковые кабель-каналы белого цвета. Для промышленных объектов лучше использовать металлические короба.
Монтаж кабельных коробов
Монтаж кабельных коробов выполняется в следующей последовательности:
- Разметка трассы прокладки
- Укладка кабелей в короб
- Установка крышки короба
- Монтаж соединительных элементов и заглушек
При монтаже важно соблюдать требования ПУЭ по прокладке кабельных линий. Не допускается превышение допустимой нагрузки на короб.
Популярные производители кабельных коробов
На российском рынке представлена продукция многих производителей кабельных коробов:
- DKC (ДКС) — широкий ассортимент пластиковых и металлических коробов
- IEK — качественные и недорогие пластиковые кабель-каналы
- Legrand — премиальные короба европейского качества
- Schneider Electric — инновационные решения для кабельных систем
- Kopos — чешские кабельные короба премиум-класса
При выборе стоит ориентироваться на проверенных производителей, имеющих сертификаты на продукцию.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
