Основные виды проводов и кабелей

Электротехническая промышленность выпускает широкий ассортимент кабельно-проводниковой продукции. Существует более 20 тысяч видов проводов и кабелей, производимых по ГОСТам. Они различаются по маркировке, назначению и техническим характеристикам.

Основные виды проводов:

• Электрические — для передачи электроэнергии от источника к потребителю
• Монтажные — для соединений внутри электрооборудования
• Телефонные — для прокладки телефонных линий

Основные виды кабелей:

• Силовые — для передачи и распределения электроэнергии
• Сетевые — для передачи данных в компьютерных сетях
• Телефонные — для телефонной связи
• Коаксиальные — для передачи высокочастотных сигналов
• Оптоволоконные — для передачи данных с помощью света
• Акустические — для передачи звуковых сигналов

Маркировка силовых кабелей

Маркировка силовых кабелей содержит важную информацию об их характеристиках:

• Первая буква — материал жил (А — алюминий, без буквы — медь)
• Вторая буква — материал изоляции (В — ПВХ, П — полиэтилен, Р — резина)
• Третья буква — материал оболочки
• Четвертая буква — тип брони
• Пятая буква — наличие экрана
• Шестая буква — дополнительные характеристики

Например, ВВГнг расшифровывается как кабель с медными жилами (без буквы), ПВХ изоляцией (В), ПВХ оболочкой (В), не распространяющий горение (нг).

Отличия кабеля от провода

Хотя термины «кабель» и «провод» часто используются как синонимы, между ними есть важные отличия:

Характеристика	Кабель	Провод
Структура	Многослойная защита, несколько изолированных жил	Одна или несколько жил, может быть без изоляции
Оболочка	Многослойная, с заполнителем между жилами	Простая изоляция или без нее
Применение	Для передачи энергии и сигналов в сложных условиях	Для простых электрических соединений

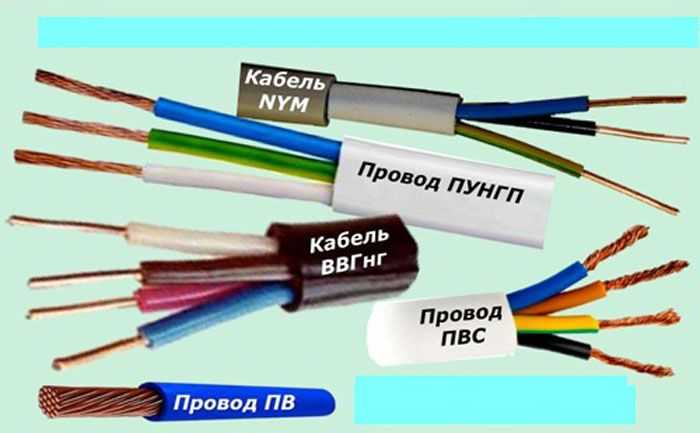

Популярные виды силовых кабелей

Наиболее распространенные виды силовых кабелей:

ВВГ

Кабель с медными жилами в ПВХ изоляции. Применяется для передачи электроэнергии в сетях до 1000 В. Основные модификации:

• АВВГ — с алюминиевыми жилами
• ВВГнг — не распространяющий горение
• ВВГп — плоский

NYM

Европейский аналог ВВГ. Имеет дополнительную прослойку из резины под внешней оболочкой. Рассчитан на напряжение до 660 В.

КГ

Гибкий кабель с медными жилами в резиновой изоляции. Применяется для подключения передвижного оборудования. Выдерживает напряжение до 1000 В и температуры от -50°C до +70°C.

ВББШв

Бронированный кабель с медными жилами в ПВХ изоляции. Используется для передачи электроэнергии в сложных условиях. Рассчитан на напряжение до 6 кВ.

Как выбрать электрический провод?

При выборе электрического провода необходимо учитывать следующие факторы:

• Назначение (внутренняя или наружная проводка)
• Требуемая мощность нагрузки
• Условия эксплуатации (температура, влажность, механические нагрузки)
• Способ прокладки (открытый, скрытый, в трубах)
• Требования пожарной безопасности

Правильный выбор сечения провода особенно важен для обеспечения безопасности электропроводки. Чем больше мощность нагрузки, тем большее сечение требуется.

Типы проводов по материалу жил

По материалу токопроводящих жил провода делятся на два основных типа:

Медные провода

Преимущества медных проводов:

• Низкое электрическое сопротивление
• Высокая проводимость
• Устойчивость к коррозии
• Долговечность

Недостатки: высокая стоимость, большой вес.

Алюминиевые провода

Преимущества алюминиевых проводов:

• Низкая стоимость
• Малый вес

Недостатки: более высокое сопротивление, подверженность окислению, хрупкость.

В жилых помещениях рекомендуется использовать медные провода из-за их надежности и безопасности.

Основные типы изоляции проводов и кабелей

От типа изоляции зависят многие характеристики проводов и кабелей:

ПВХ-изоляция

Преимущества:

• Хорошие изоляционные свойства
• Устойчивость к механическим повреждениям
• Невысокая стоимость

Недостатки: чувствительность к низким температурам и ультрафиолету.

Полиэтиленовая изоляция

Преимущества:

• Широкий диапазон рабочих температур
• Устойчивость к химическим воздействиям

Недостатки: подверженность растрескиванию.

Резиновая изоляция

Преимущества:

• Высокая гибкость
• Хорошая влагостойкость

Недостатки: потеря эластичности со временем, высокая стоимость.

Особенности выбора проводов для домашней электропроводки

При выборе проводов для домашней электропроводки следует учитывать несколько важных факторов:

• Сечение проводов должно соответствовать ожидаемой нагрузке. Для основных линий рекомендуется использовать провода сечением не менее 2,5 мм².
• Для внутренней проводки оптимально подходят провода с ПВХ-изоляцией типа ВВГ или NYM.
• В помещениях с повышенной влажностью следует использовать провода с усиленной изоляцией.
• Для открытой проводки рекомендуются провода с повышенной механической прочностью.
• В многоэтажных домах обязательно использование проводов, не распространяющих горение (с маркировкой «нг»).

Правильный выбор проводов обеспечит безопасность и надежность электропроводки на долгие годы.

преимущества, применение, назначение – ТД Сокол™

• today
• remove_red_eye 9176 просмотры

Содержание:

1. Основные виды проводов и кабелей
2. Маркировка силовых кабелей
3. Основные отличия кабеля от провода
4. Все виды силовых кабелей
5. Типы электрических кабелей и проводов


Современная промышленная отрасль, занимающаяся производством электротехнической продукции, предлагает потребителям широкий ассортимент кабельных товаров. На сегодняшний день существует большое количество проводов, электрошнуров и кабелей. Свыше 20 тысяч производятся по общепринятому отечественному ГОСТу. Все они отличаются маркировкой, назначением, техническими характеристиками. Каждый человек, который принимает решение произвести монтаж электропроводки на собственном участке либо в квартире, должен остановить свой выбор на медном или алюминиевом проводнике.

Другой вариации кабелей не существует, хотя металлических проводов, имеющих низкое сопротивление, много.

Основные виды проводов и кабелей

Сегодня виды проводов и кабелей подразделяются на несколько вариантов. В частности, среди разновидностей проводной системы различают следующие:

• электрические. Их главная цель – выполнение передачи электроэнергии от основного объекта непосредственно к потребителю. Они нужны для того чтобы создавать замкнутую цепь электротока, не допустив его исчезновения;
• монтажные. Назначение – передача электроэнергии в рамках одного электрического оборудования, установки либо аппарата;
• телефонные. Выступают в качестве двух- либо четырехжильного провода, который используется для монтажа стационарных скрытых или открытых абонентских линий, трансляционных распределительных сетей внутри помещения.Что касается кабельной системы, то здесь можно выделить такие варианты, как:
• силовые. Используются в целях подведения электротока к любому типу зданий, в любом помещении. Чаще всего активно задействуется ВВГ и его разновидности;
• сетевые. Представляют собой специальный проводник, который обеспечивает передачу информации по конфигурации сети. Активно применяется как в локальных сетях, так и в глобальных интернет-объединениях;

• телефонные;
• антенные (второе название – коаксиальные). Выступают в качестве средства подключения, предназначаются для эффективной передачи аналоговых, цифровых и иных телевизионных сигналов;

• оптические (оптоволоконные). Внутренняя часть состоит из волоконных светодиодов, которые выполняют роль передачи оптического сигнала в линии связи;
• акустические. Основная цель – соединение всех составляющих акустической системы, вследствие чего происходит передача сигнала от усилителей звуковой частоты к системе, которая отвечает за воспроизведение звука.

Кроме вышеперечисленных вариантов, следует выделить отдельную группу под названием шнуры. Это гибрид провода и кабеля, которые оснащены огромным числом медных или алюминиевых жил. Главная отличительная особенность – высокий уровень эластичности, стойкость к изгибам, что обуславливает возможность эксплуатировать шнуры длительный период времени.

---

Запомните! Очень важно ответственно подойти к процессу монтажа кабелей и проводов. Если не соблюдать общепринятые правила, то вы можете либо потерять контакт, либо спровоцировать сильное нагревание, что в свою очередь приведет к возгоранию, замыканию.

---

Маркировка силовых кабелей

Маркировка силовых кабелей представляет собой цифробуквенное обозначение, которое включает наименование кабеля, отображение в себе важных сведений о его технических характеристиках:

• состав жил, изоляции;
• предназначение;
• общее число и диаметр сечения;
• наличие дополнительных особенностей.

Первая буква может быть только «А». Она говорит о том, что жила – алюминиевая. Под маркировкой, которая начинается с иных букв алфавита, либо они вовсе отсутствуют, подразумевается использование меди. Вторая буква говорит о целях предназначения, а третья – о материале и разновидности внутренней изоляции.

Таблица-расшифровка самых часто встречающихся типов маркировки

Маркировка	Расшифровка
СИП	Самонесущий изолированный провод. Эксплуатируют для проведения и дальнейшего рассредоточения электрической энергии в разных сетях.
ШВВП	Шнуры в изоляции поливинилхлорида и виниловой оболочке плоского типа
ПВ1	С виниловым типом оболочки. Активно применяется при стандартной установке осветительной, силовой линии сети.
АПВ	Автоматическое повторное включение. Отвечает за повторное включение ранее выключенного устройства.
ПВЗ	Медный провод с ПВХ-оболочкой. Эксплуатируют наряду с электроаппаратурой, установками во время прокладывания сетей.
ПВС	Соединяющая проводка с ПВХ-защитой. Активно эксплуатируется на промышленных предприятиях.
АВВГнгд	Провод из алюминия с поливинилхлоридной негорючей оболочкой.
ВВГнгд	Кабель, изготовленный из меди с поливинилхлоридной наружной оболочкой, не распространяющий горение, не дымящий.
ВВГпнг	Силовой медный кабель с ПВХ-изоляцией, не поддерживающий горение.

Отныне, когда вы знаете об обозначении букв в аббревиатурах, вы получаете возможность без проблем сделать правильный выбор, исходя из целей его эксплуатации.

Основные отличия кабеля от провода

Мало продавцов и покупателей знают, что существуют некие отличия кабеля от провода. К сожалению, многие люди считают, что эти проводники электричества абсолютно схожи друг с другом. Однако это большое заблуждение.

Основные отличительные черты

Наименование	Кабель	Провод
Структура	Схож с проводом, имеющим многослойную защиту. Оснащен одно- либо несколькими токоведущими жилами, каждая из которых обладает своей изоляцией. Помимо этого, имеет дополнительный защитно-изоляционный слой снаружи, который состоит из полимера, пластика, резинового материала.	Одна либо несколько токопроводящих жил, соединяющих пару участков электроцепей. Жила может быть многопроволочной, голой либо изолированной.
Оболочка	Состоит из ПВХ либо резины, круглой формы. Пространство заполнено между токопроводящей жилой – ниткой, лентой либо мелованным составом. Таким образом предотвращается слипание жил, которые имеют свойство немного смещаться друг от друга. Это позволяет упростить процесс монтажа и дальнейшую эксплуатацию.	Наружная часть выступает в качестве резиновой либо пластиковой трубки, защищающей внутренние жилы от повреждений, попадания влаги и замыканий.
Разновидности	Бронированный вариант. Отличается гибкостью, большим количеством изоляционных слоев снаружи, между которыми имеется специальная защита от возможных повреждений. Она выполнена в виде оплетки либо перевитой металлической ленты.	Защищенный вариант, который имеет сходство с бронированными кабелями – наличие внешней оболочки. Все жилы оснащены собственной изоляцией, а в группе дополнительно закрывают специальным кембриком, состоящим из поливинилхлорида и схожего материала
Применение	Активно используется во время проведения ремонтно-строительных работ как на открытом воздухе, так и в помещении. Применяется для соединения акустических, оптических систем, проведения электрического тока к большим сооружениям.	Чаще всего сфера применения – это передача электрической энергии по воздушной линии или в любом другом месте, где человек не будет иметь доступа к ним. Кроме этого, провод можно использовать в различных электрических устройствах либо в электросети автотранспортных средств.

Все виды силовых кабелей

Помимо всех существующих стандартных силовых кабелей, которые предназначаются для передачи электротока, имеется несколько дополнительных модифицированных вариантов. Они активно применяются в иных целях и обладают другими, отличительными свойствами.

Виды силовых кабелей:

• ВВГ;
• КГ;
• ВББШв;
• светящиеся кабели.

Пришло время ознакомиться с классификацией силовых кабельных систем подробнее.

ВВГ

Один из востребованных, высоконадежных силовых кабелей. Активно используется в качестве передачи электротока при напряжении в 1000 Вольт и частоте в 50 Герц. Зависимо от существующих модификаций, принято использовать одну либо многопроволочную жилу, сечение которой составляет не более двух миллиметров квадратных. Внутренний, наружный слой изоляции состоит из ПВХ, что в свою очередь обеспечивает защиту во время воздействия критической температуры, а также попадания внутрь влаги. Среди основных модифицированных вариантов следует выделить:

• АВВГ. Отличается наличием алюминиевых однопроволочных жил;
• ВВГнг. Защитная оболочка не является распространителем процесса возгорания;
• ВВГп. Выступает в качестве плоского кабеля, где все токопроводящие жилы располагаются в одних и тех же плоскостях;
• ВВГз. Основная особенность среди всех вышеперечисленных вариантов заключается в том, что внутри изделие содержит изолирующий слой из резиновой стружки либо нитей из поливинилхлоридного материала.

КГ

Расшифровка КГ – кабель с повышенным уровнем гибкости. Рассчитан на использование при высоком показателе напряжения до 620 Вольт и при частоте в 400 Герц. Оболочка изготавливается из резины, что в свою очередь обуславливает высокий уровень гибкости, возможность эксплуатировать при температурном режиме от -55 до +49 градусов.

Зачастую сфера его использования – потребность в подсоединении к электросети мощнейшего оборудования, установок, включая бойлеры, колонки, аппараты, используемые в сварочных работах. При необходимости его можно эксплуатировать при установке силовой проводки, лучше всего остановить выбор на более доступном варианте, так как это дорогостоящее решение.

ВББШв

Представляет собой медный кабель, который оснащен многопроволочными жилами в количестве до пяти штук. При производстве изоляционного слоя применяется поливинилхлорид, которым также заполняют имеющееся между жилами пространство. Под верхним защитным слоем создают специальный бронированный слой, состоящий из нескольких стальных лент, которые наматываются друг на друга.

Могут нормально функционировать при напряжении 860 Вольт и выдерживают перепады температуры в пределах от -63 до +57 градусов. Уровень влажности – не более 98%.

Светящийся кабель

Во время того как данный кабель будет включен в сеть, изоляционная поверхность начнет светиться. Эффект возникновения цвета обуславливается такими вариантами, как:

• наличие светодиодов. Изоляция состоит из двух слоев – стандартного, прозрачного. Расстояние между ними составляет 2 сантиметра;
• люминесцентное покрытие. Во время включения кабеля в розетку излучается равномерно распределенное свечение по всей площади, что в свою очередь напоминает неоновые трубочки.

При выборе такого типа кабеля следует обратить внимание на вариант именно с люминесцентным покрытием. Положительные стороны заключаются в низкой ценовой категории и полном отсутствии ограничения по длине.

Типы электрических кабелей и проводов

На сегодняшний день существуют следующие типы электрических кабелей и проводов:

• медные. Обладают небольшим уровнем сопротивления. То есть, по проводам с одинаковым сечением такой вариант пропускает больше тока и отличается высоким уровнем мощности. Это дорогостоящий тип, что обуславливает его долговечность;

• алюминиевые. Отличается высоким уровнем сопротивления, не самыми высокими токопропускными свойствами и небольшой мощностью;

• одножильные. Жесткие, применяются в тех случаях, когда отсутствует потребность в частой смене формы (например, при монтаже скрытых проводок). Используют крайне редко, так как многослойность изоляции на сегодняшний день играет очень большую роль;

• многожильные (многопроволочные). Они мягкие, достаточно гибкие, поэтому отличаются высоким уровнем устойчивости к изгибам, смене формы. Используют при прокладке открытого типа проводки. Сюда входит шнур подключения к электрической сети бытовой техники, электроаппаратуры. Все провода изолируются по отдельности, а потом заключаются в общую изоляционную оболочку.


---

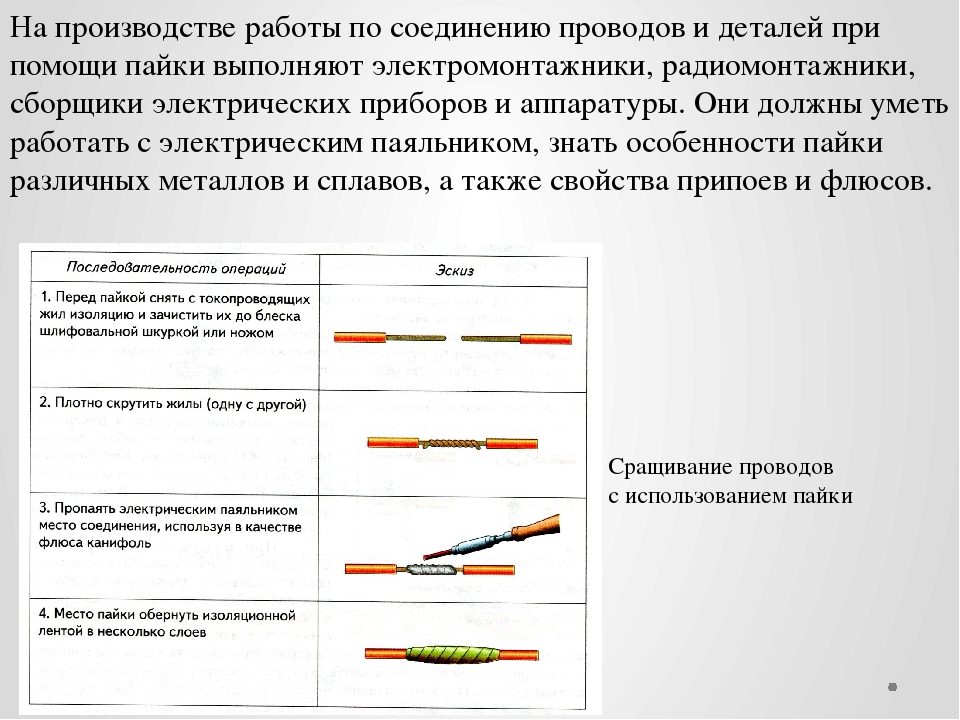

Важно! Соединение материалов (алюминий, медь) допускается только при условии использования клеммника. В противном случае, при совершении скрутки, она в любом случае начнет окисляться.

---

Принимать решение об использовании медного или алюминиевого варианта следует исходя из ситуации, целей и ожиданий.

Виды кабеля

При необходимости покупки кабельно-проводниковой продукции человек несведущий сталкивается с множеством трудностей: непонятные аббревиатуры и названия заставляют мозг закипеть. В материале знакомимся с основными разновидностями проводников и их обозначениями.

Кабель и провод

Электрические кабель и провод – это изделия на основе металлических токопроводящих жил. Частенько в разговорах и статьях о проводке слова употребляются в качестве синонимов, что не совсем верно: изделия относятся к разным видам продукции и имеют конструктивные различия. Так, согласно ГОСТ, у проводов жилы не имеют собственной изоляции, внешняя оболочка также может отсутствовать. Ситуация с кабелем – прямо противоположная.

Благодаря усиленной защите и, как минимум, двойной изоляции, сфера применения кабеля шире: изделие может подвергаться большим нагрузкам и использоваться в неблагоприятных условиях. Кроме того, проводник лучше приспособлен для больших напряжений.

Виды кабеля

Кабель разных марок хоть и выглядят похоже, на деле имеют массу различий. Для производства жил и оболочек используются разнообразные материалы. Кроме того, изделия могут иметь дополнительные конструкционные элементы.

В зависимости от металла, из которого изготовлены жилы различают алюминиевые и медные проводники.

Алюминий – недорогой материал, отличающийся малым весом. Тем не менее использование алюминиевых изделий в качестве проводки в жилом помещении запрещено, что связано с недостатками металла: текучестью; окислением, ведущим к образованию ухудшающей проводимость оксидной пленки и хрупкостью.

Электропроводимость у медных жил в 1,7 раза лучше, чем у алюминиевых. Эластичность и гибкость материала позволяет выдерживать множество деформаций при прокладке и использовании. Впрочем, и медь – не идеал: вес медного кабеля в три раза превышает вес алюминиевого аналога. Стоимость материала также говорит не в его пользу. Кроме того, жилы и контакты окисляются на воздухе.

Продвигаясь изнутри конструкции проводников наружу, рассмотрим изоляционные материалы. От их типа зависит способность кабельно-проводниковой продукции выдерживать различное напряжение, воздействие высоких и низких температур, ультрафиолета, сопротивляться механическим повреждениям и другим внешним факторам. Наибольшей популярностью пользуются такие материалы, как поливинилхлорид (ПВХ), полиэтилен, резина и бумага с пропиткой.

Изделия в ПВХ-изоляции прокладываются внутри помещений, что связано с чувствительностью материала к низким температурам и ультрафиолету. Проблемы могут быть решены применением специальных добавок, а также прокладкой в трубах. В целом, материал неплохо сопротивляется повреждениям и износу.

Проводники в полиэтиленовых оболочках, не подверженные разрушению кислотами и щелочами, эксплуатируются при широком диапазоне температур. Для улучшения характеристик применяются добавки, а также вулканизация. Технология позволяет лучше противостоять растрескиванию, а также повысить температуру плавления.

Кабель, покрытый резиной, хорошо гнется, практически не поглощает влагу. Использование материала повышает стоимость готовой продукции. Кроме того, со временем резиновая оболочка теряет эластичность.

Проводники в пропитанной бумаге на основе сульфатной целлюлозы выдерживают напряжение до 35 кВ. Для защиты от влаги применяются дополнительные оболочки.

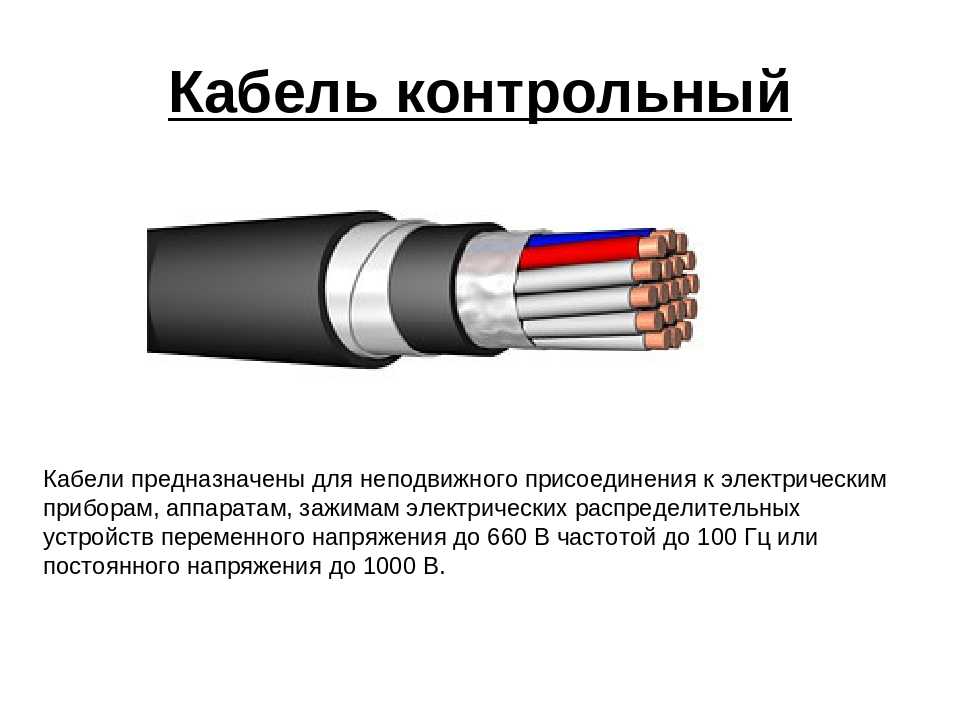

Конструкция кабеля может содержать дополнительные элементы. Существуют экранированные, бронированные изделия, модели в хлопчатобумажной и стальной оплетке. Экранирование применяется для защиты от помех и выравнивания электромагнитного поля внутри проводников. Бронирование предохраняет кабельно-проводниковую продукцию от значительных механических воздействий. Оплетки помогают предотвратить нарушение изоляции, а также противостоять растяжению.

Популярные разновидности кабеля

Для того чтобы не ошибиться при выборе кабеля, лучше обратиться к маркировке. Обозначения, содержащие до шести элементов, стандартизированы и читаются следующим образом:

• первый знак обозначает материал жил;

«А» — алюминий; изделия из меди никак не маркируются.

•  второй – вид изоляции;

ПВХ помечается буквой «В», бумага – «Ц», негорючая резиновая изоляция – «НР», полиэтилен – «П».

• третий – тип оболочки;

«С» — свинец, «А» — алюминий, «П» — полиэтилен, «В» — поливинилхлорид, «О» — отдельные оболочки жил.

• четвертый – наличие и разновидность брони;

Стальная броня обозначается буквой «Б», сталь с негорючим покрытием – «Бн», профилированная стальная лента – «БбГ»; броня из круглой оцинкованной проволоки – «К», плоской проволоки – «П».

• пятый – наличие и материал экрана;

«Э» — медный экран жилы, «Эо» — общий экран из меди; «г» — из ленты, набухающей в воде, «га» — полимерно-алюминиевой ленты.

• шестой содержит информацию о дополнительных характеристиках – негорючести и гибкости.

Сочетанием «нг» снабжаются обозначения негорючих кабелей, «нг LS» — негорючих с низким дымовыделением. Гибкость проводников обозначается буквой «Г».

Кабель ВВГ

ВВГ – это гибкий кабель с изоляцией медных жил и внешней оболочкой из ПВХ. Изделие, рассчитанное на напряжение до 1000 вольт, используется для электрификации различных жилых и промышленных объектов. Продукт имеет от двух до пяти жил сечением 1,5 – 240 кв. мм. Кабель выпускается в нескольких модификациях:

9d78d91b-8a2d-4963-ae63-71e8635ac320

Кабель ВВГнг(A)-LS 5х2,5 ок (N,РЕ)-0,66

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
• Основных жил5
• Сечение основных жил, мм2,50
• Вид изоляцииизоляция из ПВХ пластиката
• Материал основной жилыМедная жила
• Номинальное напряжение, AC0,66 кВ частотой 50 Гц
• Номинальное напряжение, DCн/д
• Наличие защитного покроваНет
• Серия производителяВВГнг(А)-LS
• Сведения РАЭК
• Код1995778
• КлассEC003248
• НаименованиеКабель силовой с ПВХ изоляцией ВВГнг (A) -LS 5х2,5 ок(N,PE) -0,66 Кабэкс

• Дополнительные характеристики
• Срок службыне менее 30 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

db968e9f-1d1d-4c93-bcb2-45f11ae5be90

Кабель ВВГнг(A)-LS-LTх 3х1,5 ок (N,РЕ)-0,66

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
• Основных жил3
• Сечение основных жил, мм1,50
• Номинальное напряжение, AC0,66 кВ частотой 50 Гц
• Наличие защитного покроваНет
• Серия производителяВВГнг(А)-LSLTx
• Сведения РАЭК
• Код1514629
• КлассEC003248
• НаименованиеКабель силовой медь ВВГнг(А)-LSLTx 3×1. 5мм? черный ГОСТ

• Дополнительные характеристики
• Радиус изгиба, мм10
• Срок службыне менее 30 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

• АВВГ – с алюминиевыми жилами, имеющими сечение от 2,5 до 50 кв. мм;

23175dff-5bf6-4c18-846c-2328603cc5cb

Кабель АВВГ 4х4 ок (N)-0,66

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
• Основных жил4
• Сечение основных жил, мм4
• Номинальное напряжение, AC0,66 кВ частотой 50 Гц
• Наличие защитного покроваНет
• Серия производителяАВВГ
• Сведения РАЭК
• Код2016863
• Класс
• НаименованиеКабель АВВГ 4х4ок (N)-0,66 Standart

• Дополнительные характеристики
• Срок службыне менее 30 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

• ВВГнг представляет собой изделие в негорючей оболочке;
• ВВГп имеет плоскую форму.

03d63555-b6d7-4d23-89f1-644e153cdb90

Кабель ВВГ-Пнг(A)-LS 3х2,5 ок (N,РЕ)-0,66 149086

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
• Основных жил3
• Сечение основных жил, мм2,50
• Вид изоляцииизоляция из ПВХ пластиката
• Материал основной жилыМедная жила
• Номинальное напряжение, AC0,66 кВ частотой 50 Гц
• Номинальное напряжение, DCн/д
• Наличие защитного покроваНет
• Серия производителяВВГнг(А)-LS
• Сведения РАЭК
• Код1887359
• КлассEC003248
• НаименованиеВВГпнг(А)-LS ок (N/PE) 3х2,5 -0,66 (1,75мм/2,40мм2) ГОСТ Партнер Электро НН (100)

• Дополнительные характеристики
• Радиус изгиба, мм10
• Срок службыне менее 30 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская
• Кол-во в транспортной упаковке1

Кабель NYM

NYM является зарубежным аналогом ВВГ и производится по европейским стандартам. Изделие с медными жилами оснащается дополнительной прослойкой из мелованной резины, располагающейся под внешней оболочкой. Как и отечественный вариант, NYM имеет от 2 до 5 жил из меди. Изделие рассчитано на напряжение до 660 вольт.

739c5650-2dff-4551-9944-7059ffbf1423

Кабель NYM-J 3х1,5 ок-0,66 Nexans

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели силовые с ПВХ изоляцией до 6 кВ
• Основных жил3
• Сечение основных жил, мм1,50
• Вид изоляцииизоляция из ПВХ пластиката
• Материал основной жилыМедная жила
• Номинальное напряжение, AC300/500 В частотой 50 Гц
• Номинальное напряжение, DCн/д
• Наличие защитного покроваНет
• Серия производителяNYM
• Сведения РАЭК
• Код1236836
• КлассEC003248
• НаименованиеКабель силовой NYM 3×1,5-0,66 (100м)

• Дополнительные характеристики
• Диапазон рабочих температур, °C-40. ..+70
• Радиус изгиба, мм4 наружных диаметра
• Срок службыне менее 30 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская
• Кол-во в транспортной упаковке100

Кабель КГ

Аббревиатура КГ расшифровывается как «кабель гибкий». Изделие изготавливается на основе 2 – 5 многопроволочных жил из меди сечением от 0,5 до 240 кв. мм, снабженных резиновой изоляцией. Продукт легко переносит многократные сгибания и разгибания. Исполнение проводника допускает эксплуатацию при температуре от -50 до +70 градусов Цельсия. Продукт используется для питания переносного оборудования. Кабель способен выдержать напряжение до 1000 вольт.

Помимо стандартной, существуют другие модификации проводника. Так, КГВВ поставляется не в резиновой, а в поливинилхлоридной изоляции.

80554ec1-29e4-4c77-93be-4b1a95f9ad6d

Кабель КГ-ХЛ 2х1,5-0,38

• Основные характеристики
• Тип товараКабельно-проводниковая продукция
• Тип КППКабели для нестационарной прокладки
• Основных жил2
• Сечение основных жил, мм1,50
• Вид изоляциирезина
• Материал основной жилыМедная жила
• Номинальное напряжение, AC380 В частотой до 400 Гц
• Номинальное напряжение, DCн/д
• Наличие защитного покроваНет
• Серия производителяКГ-ХЛ
• Сведения РАЭК
• Код1515724
• КлассEC003250
• НаименованиеКГ-ХЛ 2*1,5-0,66

• Дополнительные характеристики
• Радиус изгиба, мм8
• Срок службыне менее 4 лет с даты изготовления
• Единица измерениям
• Тип позицииСкладская

Кабель ВББШв

ВББШв – это бронированный проводник с одно- или многопроволочными жилами из меди, число которых составляет от 1 до 6. Минимальное сечение каждой из жил – 1,5 кв. мм. Изоляция и внешняя оболочка изготавливаются из ПВХ. Броня располагается между наружным покрытием и жилами. С помощью изделия организуют электроснабжение отдельно стоящих зданий, а также различных электроустановок. Кабель рассчитан на напряжение до 6 кВ.
Варианты исполнения ВББШв:

• АВББШв – производится с использованием жил из алюминия;
• ВББШвнг – не горит;
• ВББШвнг-LS, помимо негорючести, отличается низким газовыделением.

Типы электрических проводов и кабелей

Типы электрических проводов и кабелей

Полные электрические работы дома своими руками

Как выбрать электрические провода?

Узнайте о различных типах электрических проводов и кабелей, используемых для электропроводки дома. Выбор провода является важным решением и зависит от ряда факторов.

Если вы планируете реконструировать интерьер своего дома или изменить существующую систему электропроводки, то выбор правильного провода и других компонентов является важным решением.

Выбор электрических проводов зависит от назначения и электрической нагрузки, с которой должен безопасно работать электрический провод.

Типы основных электрических проводов и кабелей включают одножильный провод (одножильный провод), многожильный провод (многожильный провод), одножильные, двух- и трехжильные кабели и бронированный провод (бронированный кабель).

Для системы электропроводки дома также требуются другие типы неэлектрических проводов, такие как заземляющий провод, провод динамика, провод видеонаблюдения, кабель HDMI, телефонный провод и провод заземления.

Способность электрического провода выдерживать указанную электрическую нагрузку зависит от его размера (площади или диаметра) и других технических характеристик.

В этой статье вы узнаете о различных типах электрических проводов и кабелей, используемых для проектов электропроводки в жилых помещениях, о том, как выбирать провода, о размерах проводов, калибрах, номинальной силе тока и других важных связанных темах.

Информация в этой статье поможет вам получить некоторые фундаментальные знания об основах электропроводки дома и о том, как выбрать электрические провода для вашего проекта «Сделай сам».

Типы электрических проводов и кабелей

Типы электрических проводов и кабелей

Полное руководство по домашней электропроводке

Содержание

• Что такое электрический провод?
• сплошной провод и многожильный провод.
• Что такое электрический кабель?
• Типы электрических проводов.
• Как выбрать электрический провод?

• Стандарты AWG и SWG.
• Таблица номинальных характеристик электрических кабелей.
• Что такое электрическое напряжение?
• Что такое Электрический ампер?
• Основы электромонтажа.

Электрические провода передают электрический ток от главной панели управления к различным электрическим точкам, расположенным на распределительных щитах.

Термин «провод» часто используется для обозначения электрического кабеля. На электрическом жаргоне термин «провод» используется для обозначения проводника.

В то время как на жаргоне электротехники термин «кабель» означает просто провод с изоляционным покрытием. Однако общепринятой практикой является обращение к кабелю как к проводу, который в основном используется для домашней электропроводки.

Электрические провода состоят из металлического проводника, по которому фактически протекает электрический ток. Для изготовления электрических проводов используются различные типы металлических проводников.

Электрический провод состоит либо из одного проводника, либо из нескольких проводников, скрученных вместе в виде одного проводника.

Все электрические провода имеют покрытие из изоляционного материала, такого как ПВХ или резина, для предотвращения контакта между двумя проводами.

Защитный изоляционный кожух на проводе также защищает пользователя. По проводам протекает электрический ток, и любое случайное прикосновение может привести к поражению плода электрическим током.

О качестве электрического провода судят по чистоте материала его проводника, качеству его изоляции и толщине изоляционного материала, используемого в проводе.

Типы электрических проводов и кабелей

Одножильный провод и многожильный провод — это два основных типа проводов, основанных на количестве электрических проводников, присутствующих в проводе.

Одножильный провод называют сплошным проводом или одножильным проводом. Многожильный провод — это провод, который имеет несколько проводников, соединенных вместе.

В одножильных проводах для протекания электричества используется один проводник. Сплошная проволока более прочная, но ей не хватает гибкости. Многожильный провод относительно более гибкий по сравнению со сплошным проводом, и его можно легко согнуть в соответствии с формой канала.

Провода в основном используются в электропроводке дома и укладываются внутри кабелепровода. Электрические провода используются для соединения электрических цепей с главным щитом управления

В зависимости от типа системы электропроводки электрические провода могут быть размещены внутри кожуха и кабелепровода заглушки. В случае скрытой системы электропроводки провода укладываются внутри трубы из ПВХ, скрытой внутри стены.

Электрик использует как одножильные, так и многожильные провода в зависимости от применения и требований к гибкости провода.

Выбор типа провода, номинальной мощности и других технических характеристик зависит от плана электрической разводки дома.

Типы электрических проводов и кабелей

Отдельный металлический проводник на электрическом жаргоне называется «проводом». тогда как провод (проводник) с изоляционным покрытием называется кабелем.

Говоря простым языком, любой проводник с изоляционным слоем называется кабелем. В зависимости от количества проводников кабель может быть одножильным, двухжильным или многожильным кабелем.

Электрические кабели обычно продаются на рынке под разными торговыми марками. В большинстве стран действует единый стандарт (AWG и SWG) для электрических кабелей, определяющий номинальную мощность и другие технические характеристики.

Электрические кабели состоят из трех важных частей. Самым внутренним компонентом кабеля является металлический проводник. Средний слой называется диэлектриком (изоляционным материалом), а самый внешний слой называется оболочкой.

Различные типы кабелей используются для электропроводки дома. К техническим характеристикам кабелей относятся бронированные кабели и погружные кабели.

Бронированный кабель поставляется с дополнительным слоем брони, защищающим провод от физических повреждений. Эти кабели используются для подземных электрических соединений.

Типы электрических проводов и кабелей

В электромонтажных работах дома используются различные типы электрических кабелей. Тип используемого кабеля зависит от характера его применения и номинальной емкости.

В зависимости от материала проводника различают медные и алюминиевые кабели. Точно так же, в зависимости от использования, типы кабелей включают в себя кабели общего назначения и подземные бронированные кабели.

Типы кабелей также определяются на основе площади поперечного сечения проводника. В таблице номиналов кабелей площадь поперечного сечения жилы указана в квадратных миллиметрах с соответствующей пропускной способностью по току в амперах.

Некоторые известные электрические бренды предлагают кабели с дополнительными характеристиками, такими как двойной ПВХ и кабели с огнестойкими свойствами.

Для электромонтажных работ в доме также необходимы другие типы проводов и кабелей, по которым не проходит электрический ток. Эти кабели являются неотъемлемой частью системы электропроводки дома.

Телефонные кабели, кабели видеонаблюдения, провода громкоговорителей, кабели HDMI, коаксиальные кабели и заземляющий провод являются примерами неэлектрических кабелей. Заземляющий провод представляет собой специальный провод без изоляционного покрытия.

Типы электрических проводов и кабелей

Электропроводка дома обычно требует различных типов проводов (технически, кабелей) для проекта электропроводки.

Например, вам может понадобиться бронированный кабель, который соединяет внешний электрический столб с главным щитом управления вашего дома.

Аналогично, для внутренней электропроводки дома нам также потребуются различные типы электрических кабелей (их можно назвать проводами) с различной номинальной мощностью (указанной как сила тока).

Выбор кабелей зависит от плана электрической разводки дома. В плане электрической разводки показано, как электрическая нагрузка для различных помещений распределяется по ряду цепей.

План расположения также определяет расположение кабелей от главного щита управления до электрических распределительных щитов назначения. В зависимости от электрической нагрузки на цепь выбирают электрические провода с заданной силой тока.

Например, для электрических цепей, которые используются для самых высоких электрических нагрузок, таких как комнатные обогреватели, гейзеры с горячей водой и кондиционеры (AC), обычно требуется кабель сечением от 4 мм до 6 мм или даже кабель большего размера, выдерживающий ток 50 ампер. Текущий.

Точно так же кабели, используемые для цепей с минимальной электрической нагрузкой (таких как светодиодные лампы и потолочные вентиляторы), обычно требуют кабеля сечением от 0,75 кв. мм до 1,5 кв. мм, который поддерживает ток до 7 ампер.

Точный размер необходимых кабелей определяется в соответствии с подробным расчетом электрической нагрузки. Вы можете обратиться к таблице номинальных размеров кабеля (также называемой таблицей проводов), чтобы найти номинальную емкость провода.

9292923233232332332332323232392339239239239239233923923392392392339233923392329232923292929н.0003 Типы электрических проводов и кабелей

AWG расшифровывается как American Wire Gauge, используемый в США для измерения сечения электрического провода и силы тока, с которой он может безопасно работать.

В системе AWG более высокий номер калибра соответствует меньшему размеру провода. Провод меньшего сечения имеет большее сечение и пропускает меньший ток.

Например, провод с AWG 10 имеет диаметр 2,588 мм и может безопасно проводить ток 30 ампер. Точно так же провод с AWG 20 имеет диаметр 0,812 мм и может безопасно проводить ток 5 ампер.

Сопротивление на единицу длины провода — еще один важный фактор, который необходимо учитывать. В системе AWG провод с AWG 10 имеет сопротивление 1 мОм, а провод с AWG 20 имеет сопротивление 10 мОм.

SWG расшифровывается как Standard Wire Gauge и является британским рейтинговым стандартом, используемым в Великобритании для измерения сечения электрического провода и тока, который он может безопасно выдержать.

Система SWG очень похожа и сопоставима с системой AWG. В системе SWG более высокий номер калибра соответствует меньшему размеру проволоки. Провод меньшего сечения имеет большее сечение и пропускает меньший ток.

Типы электрических проводов и кабелей

Проще говоря, электрическое напряжение является мерой давления для потока электричества. Для простоты мы можем сравнить напряжение с давлением воды в трубе.

Существует два основных типа напряжения: напряжение переменного тока и напряжение постоянного тока. Термин AC означает переменный ток, а термин DC означает постоянный ток.

Электроснабжение жилых помещений осуществляется переменным током (AC). Например, в Соединенных Штатах напряжение для бытового использования составляет 120 вольт при частоте 6 Гц. В Соединенном Королевстве и Индии стандарт напряжения составляет 230 вольт при частоте 50 герц.

Площадь поперечного сечения кабеля	Cable Current Rating	Circuit Braker MCB
1. 5  Sq.mm	7.9  — 15.9  Ampere	8  Ampere
2.5  Sq.mm	15,9 — 22 Ампер	15 Ампер
4 кв. Мм	22 — 30 AMPERE	9 20.0005
6  Sq.mm	30  — 39  Ampere	30  Ampere
10  Sq. mm	39  — 54  Ampere	40  Ampere
16  Sq.mm	39  — 54  Ampere	60  Ampere
25  Sq.mm	39  — 54  Ampere	80  Ampere
50  Sq.mm	54  — 72  Ampere	125  Ampere
70  Sq. mm	72  — 93  Ampere	150 Ampere
95 кв.мм	117 — 141 AMPERE	200 AMPERE

Electrical Measure	Used For Measuring	Depends On
Voltage	Pressure	Electric Supply
Ampere	Ток	Размер и номинал провода
	Сопротивление	Тип проводника
Глава	Потребность в мощности	GADGET

, при чести Ampere Impere I. Короче говоря, ампер сокращенно обозначается как ампер. Термин «ампераж» используется для обозначения силы электрического тока в амперах.

Мощность в ваттах — это единица измерения потребности в электроэнергии. Термин «мощность» связан с потребностью гаджета в электроэнергии.

Например, устройства с большим энергопотреблением, такие как комнатные обогреватели, водяные гейзеры и кондиционеры (AC), обычно требуют для работы большой мощности.

Типы электрических проводов и кабелей

Другие связанные темы

8 Наиболее распространенные электрические провода: использование, определения и многое другое

8 Наиболее распространенные электрические провода: использование, определения и многое другое

Фото: Татьяна Гладских / Adobe Stock

В этом руководстве рассказывается о различных типах электрических проводов в вашем доме и о том, как каждый из них работает

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Электричество питает самые разные вещи в вашем доме, от бытовых приборов, таких как холодильники и стиральные машины, до вашего компьютера, смартфона и других устройств. Хотя электричество было широко распространено всего около 100 лет, сейчас оно стало необходимостью современной жизни. Тем не менее, большинство домовладельцев могут не знать точно, как на самом деле работает их электропроводка.

1. Неметаллический кабель

Неметаллический кабель или кабель NM является одним из наиболее распространенных типов электрических проводов в современных домах. Эти кабели обычно имеют провод под напряжением, провод заземления и нейтральный провод в одной оболочке. Их также иногда называют кабелями Romex. Кабели NM используются для передачи электричества по всему дому к выключателям, розеткам и другим приборам.

2. Бронированный кабель

Возможно, вы слышали, что бронированные кабели называются кабелями переменного тока или проводкой BX, но все они представляют собой одно и то же. Этот тип кабеля часто используется в областях с более строгими правилами и положениями, касающимися электрических норм и правил, где использование кабелей NM может быть запрещено. Бронированные кабели дороже кабелей NM, но они прочнее и безопаснее.

3. Кабель в металлической оболочке

Кабели в металлической оболочке или кабели MC покрыты защитной металлической оболочкой. Этот тип кабеля более прочный, чем типичный кабель NM, и подходит для участков, которые могут быть незавершенными или открытыми, например, в подвалах.

4. THHN/THWN Wire

THHN означает термопластичную высокотермостойкую проволоку с нейлоновым покрытием, а THWN означает термопластичную термостойкую проволоку, предназначенную для влажных помещений. Оба этих типа изолированного провода часто используются для соединения приборов с ответвленными цепями.

5. Подземный питательный кабель

Подземный питательный кабель или UF-кабель обычно используется для подачи электричества на открытые пространства. В отличие от кабелей NM, отдельные провода завернуты в пластик и защищены от повреждений от влаги и солнечного света. Во многих случаях эти кабели фактически проложены под землей, чтобы провести электричество к надворным постройкам, таким как сараи или отдельные гаражи.

6. Низковольтная проводка

Как следует из названия, низковольтные провода часто используются там, где не требуется много электричества. Они подходят для цепей, которые используют менее 50 вольт. Некоторые примеры того, где может иметь смысл низковольтная проводка, включают очень маленькие приборы, такие как дверные звонки и термостаты.

7. Телефон и кабель передачи данных

Хотя большинство людей пользуются исключительно мобильными телефонами, во многих домах до сих пор используются стационарные телефоны. Большинство домов также используют Wi-Fi для подключения к Интернету своих компьютеров и других устройств. Для этих настроек связи вам понадобятся телефонные провода и провода для передачи данных.

8. Коаксиальный кабель

Фото: Rawpixel.com/Adobe Stock

Хотя коаксиальные кабели становятся менее распространенными, они по-прежнему иногда используются для подключения телевизоров к кабельным сетям или спутниковым антеннам. Они также иногда используются для передачи данных телефона и Интернета.

Разница между электрическими кабелями и проводами

Люди часто называют электрические кабели и провода взаимозаменяемыми, но на самом деле это две разные вещи. Электрические провода проводят электричество и обычно изготавливаются из меди или алюминия. Кабели представляют собой наборы из нескольких проводов, обернутых в защитную оболочку.

Понимание и идентификация различных проводов

Некоторые типы проводов и кабелей можно идентифицировать сразу, в то время как другие требуют более тщательного изучения. Размер и цвет проводов могут предоставить информацию о том, с каким типом вы имеете дело.

Размер

Размер провода является показателем того, сколько электричества он может проводить. Размеры проволоки измеряются в калибрах, которые обратно пропорциональны размеру проволоки. Чем меньше номер калибра, тем больше будет провод и тем больше электричества он может нести.

Стандартные размеры электрических проводов в жилых домах включают:

• 14-го калибра

• 12-го калибра

• 10-го калибра

  5

• 70005

• 4-й калибр

• 3-й калибр

• 2-й калибр

Цвет

. Это помогает домовладельцам и электрикам легко идентифицировать различные провода. Некоторые распространенные цвета электрических проводов включают:

• Черный: Горячие провода, которые используются для передачи питания на выключатели и розетки

• Красный: Также горячие провода, часто используемые в ножках выключателя

• Синие и желтые: Обычно используются в качестве «дорожных проводов», которые управляют трех- или четырехпозиционными выключателями или в качестве ножек выключателей для освещения, вентиляторов и других приборов

• Белый или серый: Нейтральные провода которые помогают циркулировать электрическому току

• Зеленый или медный: Заземляющие провода, которые помогают проводить электричество в землю под вашим домом и уменьшают пожары

Часто задаваемые вопросы об электрических проводах

Могу ли я самостоятельно выполнить ремонт электрооборудования?

Несмотря на то, что существует множество самодельных задач, в которых вы можете отточить свои практические навыки, ремонт бытовой электротехники не входит в их число. Это связано с тем, что электрическая система вашего дома может быть опасной, если вы не являетесь опытным электриком, и вы можете получить травму или даже вызвать электрический пожар в своем доме.

Если у вас есть вопрос об электричестве в вашем доме или вам нужно провести ремонт, вам следует связаться с ближайшим к вам электриком, чтобы обсудить возможные варианты.

Каковы некоторые общие признаки проблем с электричеством в доме?

Некоторые признаки проблем с электричеством в доме включают проблемы с автоматическим выключателем, мерцание света, удары током, искры и запах гари. Если вы считаете, что что-то не так, рекомендуется обратиться за советом к ближайшему электрику или мастеру-электрику.

Как сэкономить на электричестве?

Электричество может быть современной необходимостью, но его цена может сильно возрасти. Тем не менее, есть несколько способов сэкономить на электричестве и снизить счет за электричество. К ним относятся отключение предметов, которые вы не используете, обновление старых приборов и переход на КЛЛ и светодиодное освещение.
