Электрические и электротехнические устройства » общий обзор видов.







Тема: общий обзор видов ныне существующих электротехнических устройств.



Тема имеет называние, электрические и электротехнические устройства, общий обзор видов. В ней будет рассмотрены основные и наиболее распространенные виды электрических устройств, что широко и повсеместно используются в различных деятельностях и сферах повседневной жизни. Таких электроустройств существует огромное множество. Их можно для упрощения разделить на определённые классы, по некоторым общим признакам и назначению. Начну, пожалуй, с:



Электротехнические устройства, это элементарные части любых электрических схем, которые обеспечивают её общее функционирование как целостной электрической системы, что изначально создавалась для выполнения определённой своей задачи. Они являются элементами управление, распределения, выполнения, защиты, индикации, переключения и т. д. Ведь благодаря им возможно создание любого электрооборудования, различной сложности и назначения.



К ним относятся обычные магнитные пускатели, автоматические выключатели, всевозможные реле, датчики, электродвигатели, преобразователи, счетчики и измерители и т.д. В общем, всё то, с чем электрик постоянно сталкивается при своей работе. Так что при упоминании подобных элементов, более точнее и правильнее будет говорить — электротехнические устройства, чем просто, электроустройство.



Электроустановочные изделия — из самого их названия можно понять назначение данных компонентов. Это все те электротехнические устройства, которые устанавливаются, как правило, при выполнении монтажа и сборки внутрь шкафов, щитков, панелей, стен и т.д. Для примера всё те же розетки, выключатели, автоматы, блоки управления, индикаторы и прочее.



Бытовые электрические устройства и электроприборы — к данному классу относится такие электроприборы и оборудование, которое используется в домашнем обиходе и служит помощниками в повседневном быту. Это обычные электрические фены, пылесосы, бритвы, чайники, плиты, обогреватели и многое другое, без чего не может обходится современный человек. Их основное предназначение, как Вы сами знаете, это облегчать всевозможную работу по дому и обеспечивать определённую комфортность человеку в делах. Чтобы понять их важность, достаточно вспомнить моменты кратковременного отключения электроэнергии в доме. Как сильно становится тоскливо без него.









Электроинструменты — это устройства, что широко используются при строительстве, монтаже, ремонте, настройке, проверке и т.д. К ним можно отнести перфораторы, болгарки, дрели, электропилы, электронные измерители и прочее. Их первоначальная роль заключается, прежде всего, в помощи рабочим при выполнении работ и определённых специфических задач.



Электрические устройства специального назначения, к котормы можно отнести множество всевозможных приборов и устройств, которые позволяют выполнять специфические работы в различных сферах науки и производства. Это, к примеру, химическая электромешалка, которая применяется в лабораториях, электролизная установка позволяющая покрывать поверхность различными слоями металлов, либо воздушные двери, работа которых позволяет потоком воздуха, создавать барьер между холодным воздухом с уличной стороны и тёплым воздухом с внутренней стороны помещения какого либо предприятия. Одним словом это те электрические устройства, благодаря которым, возможно выполнение нестандартных задач и работ.



Каждый электрик должен иметь общее представление о самом внутреннем устройстве и основном принципе действия подобного электрооборудования. Поскольку такие знания довольно  сильно облегчают поиск неисправности и её устранение при поломки. Как правило подобные навыки приходят с практикой и временем, благодаря которым можно на вскидку быстро определить характер неисправности по имеющимся внешним признакам и проявлениям работы.



P.S. Несмотря на огромное разнообразие электрических устройств, приборов и оборудования, всех их объединяет одна сущность. Это электричество и электроэнергия.

Устройства, системы, оборудование – раздел, категория сайта

Устройства и Системы

Категория Устройства и Системы представляет собой раздел, тема которого посвящена обзору электротехнических и электроустановочных устройств. Это прежде всего различные электроустройства, такие как автоматы, контакторы, реле времени, измерительно-регулирующие приборы, электрические компоненты, детали и прочее, электрическое соединение которых и образует рабочее электрооборудование в целом.



P.S. — Приятного времяпровождения на сайте Электро Хобби



Пожалуй, наиболее встречаемым электротехническим устройством, используемым в электрике является магнитный пускатель. Именно он является промежуточным звеном между различными системами управления и силовыми частями. По большому счёту классический вариант пускателя представляет собой обычное реле, работающее с повышенными токами и напряжениями, относительно низковольтной . ..

Подробнее...

Давайте рассмотрим такое электротехническое устройство, как электрическое реле. Что оно собой представляет? Определение данному изделию таково — реле, это устройство, электротехнического характера, предназначенное для размыкания и замыкания тех или иных участков электроцепей при определённых изменениях электрических либо же неэлектрических величин на ...

Подробнее...

В начале был плавкий предохранитель! При каждом коротком замыкании в электрической цепи приходилось сгоревший заменять на новый. Это явно не удобно, да и не всегда под рукой имеется запасной, что вызывает лишние проблемы. Было придумано простое решение, сделать многоразовый автоматический предохранитель. Идея действительно хороша. При чрезмерной перегрузки ...

Подробнее...

Одним из наистарейших способов защиты электрических цепей от чрезмерного тока является плавкий предохранитель. Его устройство и работа крайне просты и в месте с тем очень надёжны. Принцип действия основан на банальном сгорании легко плавящегося тонкого проводника, изначально рассчитанный на пропускание номинального значения ...

Подробнее...

В теме, электроустановочные изделия, их специфика и виды, будет пояснена суть данного понятия и приведены соответствующие примеры подобных типов устройств. Для начала, давайте определим, что такое электроустановочные изделия. Как видно из самого названия, это такие электротехнические устройства, которые изначально рассчитаны под установку (монтаж) на ...

Подробнее...

Тема называется, электрические и электротехнические устройства, общий обзор видов. В ней будет рассмотрены основные и наиболее распространенные виды электрических устройств, что широко и повсеместно используются в различных деятельностях и сферах повседневной жизни. Таких электроустройств существует огромное множество. Их можно для упрощения разделить на ...

Подробнее...

Устройством можно назвать некоторую целостную технологическую систему искусственного происхождения (созданную не природой, а человеком), и которая благодаря своим внутренним свойствам, качествам, работам способна одни процессы, явления, состояния  преобразовываться в совсем другие. При этом допуская возможность управления и контроля за происходящими процессами. Ну, а под ...

Подробнее...

Рекомендуемый материал



Куда далее перейти на этом сайте ⇙



Электрические устройства. Общие понятия об электроустройствах.







Тема: об электрических устройствах, начинающему электрику на заметку.



Устройством можно назвать некоторую целостную технологическую систему искусственного происхождения (созданную не природой, а человеком), и которая благодаря своим внутренним свойствам, качествам, работам способна одни процессы, явления, состояния  преобразовываться в совсем другие. При этом допуская возможность управления и контроля за происходящими процессами. Ну, а под электрическим устройством, следовательно, будем понимать такую систему, которая способна взаимодействовать с электричеством.



Ну, а теперь более простыми словами: у нас есть некая конструкция в корпусе. В неё что-то входит, в ней что-то происходит и из неё, в итоге, что-то получается новое (или выходит). Для примера возьмем любой электроприбор. Допустим, пусть это будет электрический фен. В него входит электроэнергия. Она внутри частично преобразовывается в тепло и поток воздуха, при помощи моторчика с лопастями и нагревательной спирали из нихрома. А в результате из этой системы в корпусе, выходит поток горячего воздуха. Можно взять что угодно, и всё будет действовать похожим принципом.









Как правило, любое электрическое устройство представляет собой целостность более мелких и взаимосвязанных частей. Каждые из них выполняют свою определённую задачу, результат передовая следующей функциональной части. В итоге будет образовываться целостная, взаимосвязанная цепочка событий и процессов (электрических, механических, химических и прочих). Причем, одни действия, порождают другие, а те, в свою очередь, следующие. Потоки электронов с огромной скоростью носятся по проводникам из одних мест в другие, вызывая явления в виде нагрева, излучения, электромагнитных полей, изменение вещества и тд. Всё это и нужно нам в определённом количестве и качестве.



Человек никогда и ничего не делает просто так. А значит, и электрические устройства собраны с определённой идеей. С давних времён люди пытались упростить и облегчить свою жизнь, тем самым изобретая всевозможные конструкции и механизмы. С каждым новым открытием, делались всё новые устройства. Постепенное изучение электричества, тоже будет не исключением. Учёным интересно исследовать, открывать, совершенствовать, а другим людям необходимы конкретные вещи для практического использования. В итоге получается: при появлении новых знаний и открытий, следует создание новых устройств и изобретений. А они впоследствии начинают используются в жизни.



Теперь что касается характеристик электрических устройств. Сделав устройство неправильно, оно и работать будет также. Следовательно, для наилучшей работы, необходима точность и расчёт. Все внутренние процессы не просто учитываются, а вымеряются и подгоняются в соответствии с желаемыми параметрами. Лишь при таком подходе к созданию электрических устройств и оборудования, можно добиться в итоге максимальной их производительности.





Разнообразие электрических устройств огромное. Их можно разделять по назначению, виду, классу, мощности, качественности, производителю и т. д. Основным и главным показателем любого как электрического, так и любого другого устройства является его изначальное предназначение, с учётом оптимальных характеристик и параметров. Ведь подумайте сами. Для одного и того же дела, могут использоваться различные электрические устройства. Причём со временем одни, сменяют другие. Приобретаются более экономные, дешевые в обслуживании, меньшие в размерах, легкие по весу, быстрые в выполнении своих задач, качественные и т.д. Это всё происходит в результате усовершенствования их конструкции и материала, из которого они сделаны. Кстати, насчёт материала. Именно от него зависит общая работа и надёжность.



Электрикам следует помнить такую простую истину: чем проще конструкция электрического устройства, тем надежней оно будет работать. Вводя дополнительные элементы и усложняя общую схему, повышается вероятность отказа всей этой системы. И последнее что можно добавить по этой теме, так это о функциях управления и выполнения. Все электрические устройства условно можно разделить на устройства или части, которыми делают что-то конкретное и те, которые способны управлять на основе логики либо аналогии. Во многих электрических устройствах эти две способности объединяются для наилучшей производительности. К примеру, промышленное силовое оборудование, управляемое программами, которые зашиты в электронных блоках. На этом и завершу общий обзор темы, электрические устройства, основные понятия, на заметку начинающему электрику. До следующих статей и удачи.



P.S. Только человеку свойственно создавать всевозможные электрические устройства. И основными стимулами этого является лень, выгода и интерес. Ведь невозможно чтобы после урагана, прошедшим над мусоркой, в результате был случайно собран хотя бы электрочайник.

Основные электрические и электротехнические термины и определения

Электрооборудование. Общие понятия по ГОСТ 18311—72

Термины

Определение

Общие понятия

Электрооборудование

Совокупность электротехнических устройств и (или) изделий. Примечание. Электрооборудование может иметь соответствующие наименования, например: электрооборудование станка, электрооборудование автомобиля, электрооборудование на напряжение свыше 1000 В

Электротехническое устройство

Устройство, в котором при работе его в соответствии с назначением производится, преобразуется, передается, распределяется или потребляется электрическая энергия.

Примечание. К электротехническим устройствам относятся, например: электротермическое устройство, электрическая машина, электрический аппарат, трансформатор, электротехнический блок

Заземление

Преднамеренное электрическое соединение электротехнического устройства с землей или ее эквивалентом

Нагрузка электротехнического устройства

Объект, получающий энергию, передаваемую от электротехнического устройства, или параметры, характеризующие величину этой энергии.

Примечание. В числе этих параметров могут быть, например: мощность, ток, сопротивление

Силовая электрическая цепь (силовая цепь)

Электрическая цепь с устройствами, назначение которых состоит в производстве электрической энергии, передаче, распределении, преобразовании в энергию другого вида или в электрическую же, но с другими параметрами

Электрическая цепь управления (цепь управления)

Электрическая цепь с устройствами, назначение которых состоит в приведение в действие электрооборудования и отдельных электротехнических устройств или в изменении значений их параметров

Измерительная электрическая цепь (измерительная цепь)

Электрическая цепь с устройствами, назначение которых состоит в передаче сигналов с целью их измерения или получения информации

Электрическая цепь защиты (цепь защиты)

Электрическая цепь с устройствами, назначение которых состоит в приведении в действие электрической защиты

Коммутация

Операция замыкания и (или) размыкания электрической цепи, при которой изменение ее сопротивления происходит практически скачкообразно

Виды электрооборудования и электротехнических устройств

Электрооборудование (электротехническое устройство) общего назначения

Электрооборудование (электрическое устройство), выполненное без учета специфических требований, характерных для определенной отрасли народного хозяйства или для определенного назначения

Специальное электрооборудование (электротехническое устройство)

Электрооборудование (электротехническое устройство), выполненное с учетом требований, специфических для определенной отрасли народного хозяйства или для определенного назначения

Холодостойкое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для эксплуатации в условиях, характерных для районов с холодным климатом

Электрооборудование (электротехническое устройство) тропического исполнения

Специальное электрооборудование (электротехническое устройство), предназначенное для эксплуатации в условиях, характерных для районов с тропическим климатом

Влагостойкое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для эксплуатации в условиях повышенной влажности окружающей среды

Погружное электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для эксплуатации в погруженном в жидкость состоянии.

Химически стойкое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для эксплуатации в условиях химически агрессивной среды

Открытое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), не защищенное от прикосновения к его движущимся и токоведущим частям и от попадания внутрь него посторонних предметов.

Примечание. Открытым электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенью защиты 1Р00

Защищенное электрооборудование (электротехническое устройство)

Электрооборудование (электротехническое устройство), снабженное специальными приспособлениями для защиты от случайного прикосновения к его движущимся и токоведущим частям и (или) от случайного попадания внутрь электрооборудования посторонних предметов, жидкости и пыли.

Примечания:

1.   Защищенным электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со всеми степенями защиты, кроме 1Р00.

2.  Электрооборудование (электротехническое устройство) со степенями защиты 1Р10, 1Р20, 1Р30, 1Р40, 1Р11, 1Р21, 1Р31, 1Р41, 1Р12, 1Р22, 1Р32, 1Р42, 1Р13, 1Р23, 1Р33, 1Р43, 1Р34, 1Р44 при необходимости может быть названо «электрооборудованием (электротехническим устройством), защищенным от прикосновения и попадания посторонних предметов».

3. При необходимости указать все виды защит электрооборудование (электротехническое устройство) может быть названо, например, «электрооборудованием (электротехническим устройством), защищенным от пыли и воды» и т.п.

Водозащищенное электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что при обливании его водой ограничивается ее попадание внутрь электрооборудования (электротехнического устройства) в количествах, исключающих нарушение его работы.

Примечание. Водозащищенным электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенями защиты 1Р55, 1Р65, 1Р56, 1Р66

Брызгозащищенное электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что ограничивается попадание внутрь него брызг любого направления в количествах, исключающих нарушение его работы.

Примечание. Брызгозащищенным электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенями защиты 1Р34, 1Р44, 1Р54

Каплезащищенное электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что ограничивается попадание внутрь него капель, падающих по вертикали или под углом не более 60° к вертикали, в количествах, исключающих нарушение его работы.

Примечание. Каплезащищенным электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенями защиты 1Р01, 1Р11, 1Р21, 1Р31, 1Р41, 1Р51, 1Р12, 1Р22, 1Р32, 1Р42, 1Р13, 1Р23, 1Р33, 1Р43

Пылезащищенное электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что ограничивается попадание внутрь него пыли в количествах, исключающих нарушение его работы.

Примечание. Пылезащитным электрооборудованием (электротехническим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенями защиты 1Р50, 1Р51, 1Р54, 1Р55, 1Р65, 1Р56, 1Р66, 1Р67, 1Р68

Закрытое электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что возможность сообщения между его внутренним пространством и окружающей средой может иметь место только через неплотности соединений между частями электрооборудования (электротехнического устройства) или через отдельные небольшие отверстия.

Примечание. К таким отверстиям относятся, например, отверстия для стока конденсированной влаги

Герметичное электрооборудование (электротехническое устройство)

Защищенное электрооборудование (электротехническое устройство), выполненное так, что исключена возможность сообщения между его внутренним пространством и окружающей средой.

Примечания:

1.   Герметичным электрооборудованием (электрическим устройством) по ГОСТ 14254—69 может быть названо электрооборудование (электротехническое устройство) со степенями защиты 1Р60, 1Р65, 1Р66, 1Р67, 1Р68.

2. В зависимости от вида окружающей среды различают водонепроницаемое, пыленепроницаемое и газонепроницаемое электрооборудование (электротехническое устройство).

Взрывозащищенное электрооборудование (электротехническое устройство)

Электрооборудование (электротехническое устройство), в котором предусмотрены конструктивные меры с целью устранения или затруднения возможности воспламенения окружающей взрывоопасной среды

Электрооборудование (электротехническое устройство) на напряжение до 1000 В

Электрооборудование (электротехническое устройство) на напряжение свыше 1000 В

Электрооборудование (электротехническое устройство) наружной установки

Электрооборудование (электротехническое устройство), предназначенное для работы вне закрытых помещений или сооружений

Электрооборудование (электротехническое устройство) внутренней установки

Электрооборудование (электротехническое устройство), предназначенное для работы в закрытых помещениях или сооружениях

Стационарное электрооборудование (электротехническое устройство)

Электрооборудование (электротехническое устройство), которое предназначено для эксплуатации без перемещения относительно обслуживаемых объектов

Передвижное электротехническое устройство

Электротехническое устройство, которое предназначено для эксплуатации при его перемещении относительно обслуживаемых объектов

Переносное электротехническое устройство

Электротехническое устройство, которое предназначено для переноски при его эксплуатации

Наземное электрооборудование

Специальное электрооборудование, предназначенное для работы на земле

Рудничное электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для рудников и шахт

Бортовое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для работы на борту объекта, размещающегося или перемещающегося в воздушной, безвоздушной или водной среде

Электрооборудование летательного аппарата

Бортовое электрооборудование, объектом для установки которого является летательный аппарат.

Примечание. В зависимости от вида летательного аппарата различают самолетное и ракетное электрооборудование

Судовое электрооборудование (электротехническое устройство)

Бортовое электрооборудование (электротехническое устройство), объектом для установки которого является гражданское судно или плавучее средство

Корабельное электрооборудование (электротехническое устройство)

Бортовое электрооборудование, объектом для установки которого является военное судно

Тяговое электрооборудование (электротехническое устройство)

Специальное электрооборудование (электротехническое устройство), предназначенное для установки на электрическом подвижном составе

Части электротехнических устройств

Магнитная система

Совокупность ферромагнитных деталей электротехнического устройства, предназначенная для локализации в ней основного магнитного поля

Магнитопровод

Магнитная система или ее часть в виде отдельной конструктивной единицы

Сердечник

Часть магнитопровода, на которой или вокруг которой расположена обмотка

Магнитный стержень (стержень)

Сердечник, имеющий форму призмы или цилиндра.

Примечание. Термин применяется преимущественно для трансформаторов, магнитных усилителей, электромагнитов

Ярмо

Часть магнитопровода, на которой или вокруг которой обмотка не расположена.

Примечание. На ярмах могут располагаться обмотки, имеющие вспомогательное значение

Обмотка

Совокупность определенным образом расположенных и соединенных проводников, предназначенная для создания или использования магнитного поля или для получения заданного значения сопротивления

Катушка обмотки (катушка)

Обмотка или ее часть в виде отдельной конструктивной единицы

Параметры, свойства и характеристики

Потери в электротехническом устройстве

Мощность или энергия, которые расходуются в электротехническом устройстве и не используются для цели, для выполнения которой устройство предназначено

Перегрузка

Значение превышения производимой, преобразуемой или потребляемой электротехническим устройством мощности над ее номинальным значением

Сверхток

Ток больше номинального

Перенапряжение в электротехническом устройстве

Напряжение между двумя точками электротехнического устройства, значение которого превосходит наибольшее рабочее значение напряжения

Номинальные данные электротехнического устройства

Совокупность значений параметров, характеризующих работу электротехнического устройства в номинальном режиме

Термическая стойкость электротехнического устройства

Способность электротехнического устройства выдерживать при наиболее неблагоприятных условиях без повреждений термические воздействия протекающего через него тока в течение определенного промежутка времени

Электродинамическая стойкость

Способность электротехнического устройства выдерживать без повреждений механическое воздействие, создаваемое протекающим через него током

Условия эксплуатации, условия работы, режим работы

Режим работы электротехнического устройства (режим работы)

Совокупность условий работы электротехнического устройства за определенный интервал времени с учетом их длительности, последовательности, а также значений и характера нагрузки

Нормальный режим электротехнического устройства

Режим работы электротехнического устройства, при котором значения его параметров не выходят за пределы, допустимые при заданных условиях эксплуатации

Режим холостого хода электротехнического устройства (холостой ход — ХХ)

Режим работы электротехнического устройства, при котором отсутствует нагрузка

Режим короткого замыкания (короткое замыкание — КЗ)

Режим работы электротехнического устройства соответствующего вида, при котором сопротивление электрической нагрузки практически равно нулю или включенный электродвигатель не вращается из-за большого тормозящего момента

Режим нагрузки электротехнического устройства

Режим работы электротехнического устройства, при котором происходит отдача энергии нагрузке

Номинальный режим электротехнического устройства

Режим работы электротехнического устройства, при котором значения его параметров равны номинальным.

Продолжительный режим электротехнического устройства

Режим работы электротехнического устройства при неизменной нагрузке, продолжающейся не менее, чем необходимо для достижения электротехническим устройством установившейся температуры при неизменной температуре охлаждающей среды

Кратковременный режим электротехнического устройства

Режим работы электротехнического устройства, при котором работа с неизменной нагрузкой, продолжающаяся менее, чем необходимо для достижения электротехническим устройством установившейся температуры при неизменной температуре охлаждающей среды, чередуется с отключениями, во время которых оно охлаждается до температуры охлаждающей среды

Прерывисто-продолжительный режим электротехнического устройства

Режим работы электротехнического устройства, при котором продолжительный режим работы чередуется с отключениями

Перемежающийся режим

Режим работы электротехнического устройства, при котором работа с неизменной нагрузкой чередуется с работой в режиме холостого хода в случаях, когда продолжительность не настолько длительна, чтобы при неизменной температуре охлаждающей среды температура электротехнического устройства могла достигнуть установившегося значения

Повторно-кратковременный режим электротехнического устройства

Режим работы электротехнического устройства, при котором работа с неизменной нагрузкой, продолжающаяся менее, чем необходимо для достижения электротехническим устройством установившейся температуры при неизменной температуре охлаждающей среды, чередуется с отключениями, во время которых оно не успевает охладиться до температуры охлаждающей среды

Продолжительность включения (ПВ)

Отношение времени пребывания электротехнического устройства, работающего в повторно-кратковременном режиме, во включенном состоянии к длительности цикла.

Примечание. Обычно эта величина выражается в процентах

Электротехнические термины и определения по ГОСТ Р50571.1—93

Термин

Определение

Электрооборудование

Любое оборудование, предназначенное для производства, преобразования, передачи, распределения или потребления электрической энергии, например, машины, трансформаторы, аппараты, измерительные приборы, устройства защиты, кабельная продукция, электроприемники

Электроустановка

Любое сочетание взаимосвязанного электрооборудования в пределах данного пространства или помещения

Электрическая цепь

Совокупность электрооборудования, соединенного проводами и кабелями, через которое может протекать электрический ток.

Примечание. В понятиях, относящихся к сверхтоковой защите, термин означает ту часть электроустановки, которая защищена от сверхтока одним или несколькими защитными устройствами

Токоведущая часть

Электропроводящая часть электроустановки, находящаяся в процессе ее работы под рабочим напряжением

Открытая проводящая часть

Нетоковедущая часть электроустановки, доступная прикосновению человека, которая может оказаться под напряжением при нарушении изоляции токоведущих частей.

Примечание. Под нетоковедущей частью понимают токоведущую часть электроустановки, не находящуюся в процессе ее работы под рабочим напряжением, но в случае нарушения изоляции токоведущей части относительно земли могущую оказаться под напряжением

Сторонняя проводящая часть

Проводящая часть, которая не является частью электроустановки. Примечание. Например, металлоконструкция здания, металлические газовые сети, водопровод, трубы отопления и т.п. и неэлектрические аппараты, электри-

чески присоединенные к ним (радиаторы, неэлектрические плиты для приготов-

ления пищи, раковины и т.п.), полы и стены из неизолированного материала

Защитный проводник (РЕ)

Проводник, применяемый для каких-либо защитных мер от поражения электрическим током в случае повреждения и для соединения открытых проводящих частей:

—    с другими открытыми проводящими частями;

—    со сторонними проводящими частями;

—    с заземлителями, заземляющим проводником или заземленной токоведущей частью

Нулевой защитный проводник (РЕ)

Проводник в электроустановках напряжением до 1 кВ, соединяющий зануляемые части с глухозаземленной нейтралью генератора или трансформатора в сетях трехфазного тока, с глухозаземленным выводом источника однофазного тока, с глухозаземленной средней точкой источника в сетях постоянного тока

Нулевой рабочий проводник (N)

Проводник, используемый для питания приемников электрической энергии и соединения одного из их выводов с заземленной нейтралью электроустановки

Совмещенный нулевой рабочий и защитный проводник (PEN — проводник)

Проводник, сочетающий функции защитного и нулевого рабочего проводника

Заземляющий проводник

Защитный проводник, соединяющий заземляемые части электроустановки с заземлителем

Заземлитель

Проводник (электрод) или совокупность электрически соединенных между собой проводников, находящихся в контакте с землей или ее эквивалентом, например, с не изолированным от земли водоемом

Электрически независимые заземлители

Заземлители, расположенные на таком расстоянии друг от друга, что максимально возможный ток, который может протекать по одному из них, не влияет заметно на потенциал остальных

Защита от непосредственного прикосновения к токоведущим частям; защита от прямого контакта

Технические мероприятия, электрозащитные средства и их совокупности, предотвращающие прикосновение к токоведущим частям, находящимся под напряжением, или приближение к ним на расстояние менее безопасного

Защита от косвенного прикосновения (защита от косвенного контакта)

Защита, исключающая опасность соприкосновения с открытыми проводящими частями, сторонними проводящими частями, которые могут оказаться под напряжением в случае повреждения

Допустимый длительный ток (проводника)

Ток, который может длительно протекать по проводнику, причем установившаяся температура проводника не должна превышать заданное значение при определенных условиях.

Примечание. Для проводников допустимый длительный ток следует считать номинальным током

Сверхток

Ток, значение которого превосходит наибольшее рабочее значение тока электроустановки.

Ток перегрузки

Сверхток в электрической цепи электроустановки при отсутствии электрических повреждений

Ток короткого замыкания

Сверхток, обусловленный повреждением с пренебрежимо малым полным сопротивлением между точками, находящимися под разными потенциалами в нормальных рабочих условиях.

Ток повреждения

Ток, появившийся в результате повреждения или перекрытия изоляции

Ток замыкания на землю

Ток, проходящий в землю через место замыкания

Поражающий ток

Ток, проходящий через тело человека или домашнего животного, характеристики которого могут обусловить патофизиологические воздействия или вызвать травму

Ток утечки

Ток, который протекает в землю или на сторонние проводящие части в электрически не поврежденной цепи

Ток утечки в сети с изолированной нейтралью

Ток, протекающий между фазой и землей в сети с изолированной нейтралью

Ток утечки в сети постоянного тока

Ток, протекающий между полюсом и землей в сети постоянного тока

Ток утечки в сети с заземленной нейтралью

Ток, протекающий по участку электрической цепи, соединенному параллельно с нулевым рабочим проводником, а при отсутствии нулевого рабочего проводника — ток нулевой последовательности

Напряжение прикосновения

Напряжение, появляющееся на теле человека при одновременном прикосновении к двум точкам проводников или проводящих частей, в том числе при повреждении изоляции

Части электроустановки, одновременно доступные для прикосновения

Проводники и проводящие части, которых человек может коснуться одновременно.

Примечание. Одновременно доступными для прикосновения частями могут быть: токоведущие части, открытые проводящие части, сторонние проводящие части, защитные проводники и заземлители

Предел досягаемости рукой

Зона, простирающаяся вокруг площадки, где обычно находится или проходит персонал, в пределах досягаемости рукой из положения стоя

Электротехника и электроника

Jump to Navigation
  • Информация
  • Производители
  • Каталог
  • Назад
  • Насосное оборудование
    • Насосы центробежные
      • Apex Pumps
    • Насосы винтовые
      • Насосы высокого давления
        • BFT
        • GEA
      • Погружные насосы
        • Houttuin
      • Горизонтальные насосы
        • Apex Pumps
        • Houttuin
        • Inoxihp
        • Moyno
        • Vipom
      • Насосы герметичные
        • Hermetic Pumpen
        • Zenith
      • Насосное оборудование прочее
        • AX System
        • Sanco
        • Servi Group
    • Фильтровальное оборудование
      • Воздушные фильтры
        • AAF
        • Jonell
      • Масляные и гидравлические фильтры
        • Parker Hannifin Corporation
        • Servi Group
      • Коалесцирующие фильтры
        • ASCO Filtri
        • Buhler Technologies
        • EUROFILL
        • Hydac
        • Jonell
        • Petrogas
        • Scam Filltres
        • Vokes Air
      • Водоподготовка
        • Grunbeck
      • Фильтры КВОУ
        • AAF
      • Осушители
        • Компрессорное оборудование
          • Поршневые компрессоры
            • Винтовые компрессоры
              • GEA
              • Howden
              • Stewart & Stevenson
            • Центробежные компрессоры
              • Baker Hughes
              • Stewart & Stevenson
              • Thermodyn
          • Трубопроводная арматура
            • Запорная, регулирующая, запорно-регулирующая арматура
              • Предохранительная арматура
                • Anderson Greenwood
                • Crosby
                • Sapag Industrial valves
                • Schroedahl
                • Servi Group
              • Приводы трубопроводной арматуры
                • Biffi
                • Keystone
            • Гидравлика
              • Гидроцилиндры
                • Servi Group
              • Гидроклапаны
                • Meggitt
                • Servi Group
              • Гидронасосы
                • Riverhawk
                • Servi Group
              • Гидрораспределители
                • Servi Group
              • Пневмоцилиндры
                • Artec
                • Mec Fluid 2
            • Станочное оборудование
              • Станки шлифовальные
                • Хонинговальные станки
                  • CAR srl
                • Станки зубо- и резьбо- обрабатывающие
                  • Nagel Maschinen
                • Карусельные станки
                  • Star Micronics
                • Шпиндели и фрезерные головки
                  • Cytec
              • Приводная техника
                • Электрические приводы
                  • Servi Group
                • Гидравлические приводы
                  • Biffi
                • Пневматические приводы
                  • Keystone
                • Электромагнитные приводы
                  • Danfoss
                  • ECONTROL
                  • Kendrion
                • Редукторы
                  • Renk
                  • VAR-SPE
                • Турборедукторы
                  • Flender-Graffenstaden
                  • Renk
              • КИП (измерительное оборудование)
                • Анализаторы влажности
                  • Belimo
                  • Scantech
                • Приборы измерения уровня
                  • Endress+Hauser
                • Приборы контроля и регулирования технологических процессов
                  • Reuter-Stokes
                • Приборы измерения уровня расхода (расходомеры)
                  • Belimo
                  • Itron
                  • Servi Group
                • Системы измерения неразрушающего контроля
                  • HBM
                  • Kavlico
                  • Marposs
                • Устройства измерения температуры
                  • Устройства измерения давления
                    • Autrol
                    • Servi Group
                  • Устройства измерения перемещения и положения
                    • Лабораторное оборудование
                      • Микроскопия и спектроскопия
                        • Keyence
                    • Электрооборудование
                      • Аккумуляторные батареи
                        • Hoppecke
                      • Противопожарное оборудование
                        • Reuter-Stokes
                        • Sanco
                        • Spectrex
                      • Выключатели
                        • Metrol
                      • Источники питания
                        • LAM Technologies
                      • Кабели и коннекторы
                        • Axon’ Cable
                        • HiRel Connectors
                        • Murrplastik
                      • Лазеры
                        • RIO
                      • Лампы
                        • Nic
                        • Parat
                      • Серийные преобразователи
                        • LAM Technologies
                      • Электродвигатели
                        • Gamak Motors
                        • LAM Technologies
                      • Электроника
                        • DUCATI Energia
                        • JOVYATLAS
                        • Luvata
                        • Murrplastik
                    • Прочее оборудование
                      • Абразивные изделия
                        • Abrasivos Manhattan
                        • Atto Abrasives
                      • Буровое оборудование
                        • BVM Corporation
                        • Den-Con Tool
                        • MI Swaco
                        • Top-co
                        • WestCo
                      • Валы
                        • GKN
                        • Jaure
                        • Rotar
                      • Вентиляторы
                        • Reitz
                      • Вибротехника
                        • JOST
                      • Газовые турбины
                        • Alba Power
                        • Baker Hughes
                        • Meggitt
                        • Score Energy
                        • Siemens energy
                        • Solar turbines
                      • Горелки
                        • John Zink
                      • Зажимные устройства
                        • Restech Norway
                        • SPIETH
                      • Защита от износа, налипания, коррозии
                        • Rema Tip Top
                      • Инструмент
                        • Deprag
                        • Knipex
                      • Клапаны
                        • Baker Hughes
                        • John Crane
                        • Mec Fluid 2
                        • Top-co
                        • Velan
                        • Versa
                        • W.T.A.
                        • Xomox
                        • Zimmermann & Jansen (Z&J)
                      • Крановое оборудование
                        • Facco
                      • Маркировочное оборудование
                        • Couth
                        • Espera
                      • Мельницы
                        • Eirich
                      • Металлообработка
                        • Agrati
                      • Муфты
                        • Coremo Ocmea
                        • Esco Couplings
                        • Jaure
                        • John Crane
                        • Kendrion Linnig
                        • Top-co
                        • ZERO-MAX
                      • Оси
                        • Jaure
                      • Подшипники
                        • John Crane
                        • NTN-SNR
                        • SPIETH
                      • Производственные линии
                        • Espera
                        • FIBRO
                        • Masa Henke
                      • Робототехника
                        • Motoman Robotics
                      • Системы обогрева
                        • Helios
                        • TYCO Thermal Controls
                      • Системы охлаждения
                        • Gohl
                      • Системы смазки
                        • Lincoln
                      • Строительные леса
                        • HAKI
                      • Сушильные печи
                        • Eirich
                      • Такелажное оборудование
                        • Casar
                        • Easy Mover
                        • Fetra
                      • Тормоза и сцепления
                        • Coremo Ocmea
                      • Упаковочное оборудование
                        • Espera
                        • Thimonnier
                      • Уплотнения
                        • Flexitallic
                        • John Crane
                      • Форсунки и эжекторы
                        • Exair
                      • Центраторы
                        • Top-co
                      • Электрографитовые щетки
                        • Morgan Advanced Materials
                    • AX System
                    • A.O. Smith – Century Electric
                    • A.S.T.
                    • AAF
                    • Abrasivos Manhattan
                    • Advanced Energy
                    • Agilent Technologies
                    • Agrati
                    • Alba Power
                    • Algi
                    • Allweiler
                    • Alphatron Marine
                    • Amot
                    • Anderson Greenwood
                    • Apex Pumps
                    • Apollo Valves
                    • Ariana Industrie
                    • Ariel
                    • Artec
                    • ASCO Filtri
                    • Ashcroft
                    • ATAS elektromotory
                    • Atos
                    • Atto Abrasives
                    • Autrol
                    • Autronica
                    • Axis
                    • Axon’ Cable
                    • Baker Hughes
                    • Baker Hughes
                    • Bando
                    • Baruffaldi
                    • BAUER Kompressoren
                    • Belimo
                    • Bently Nevada
                    • Berarma
                    • BFT
                    • BHDT
                    • Biffi
                    • Bifold Group
                    • Brinkmann pumps
                    • Buhler Technologies
                    • BVM Corporation
                    • Camfil FARR
                    • Campen Machinery
                    • CanaWest Technologies
                    • CAR srl
                    • Carif
                    • Casar
                    • CAT
                    • Celduc Relais
                    • Center Line
                    • Clif Mock
                    • Comagrav
                    • Compressor Controls Corporation
                    • CoorsTek
                    • Coral engineering
                    • Coremo Ocmea
                    • Couth
                    • CRANE
                    • Crosby
                    • Cytec
                    • Danaher Motion
                    • Danfoss
                    • Danobat Group
                    • David Brown Hydraulics
                    • Den-Con Tool
                    • DenimoTECH
                    • Deprag
                    • Destaco
                    • Dixon Valve
                    • Donaldson
                    • Donaldson осушители, адсорбенты
                    • DUCATI Energia
                    • Duplomatic
                    • Duplomatic Oleodinamica
                    • Dustcontrol
                    • Dynasonics
                    • E-tech Machinery
                    • Easy Mover
                    • Ebro Armaturen
                    • ECONTROL
                    • Eirich
                    • EMIT
                    • Endress+Hauser
                    • Esco Couplings
                    • Espera
                    • Estarta
                    • Euchner
                    • EUROFILL
                    • EuroSMC
                    • Exair
                    • Facco
                    • FANUC
                    • Farris
                    • Fema
                    • Ferjovi
                    • Fetra
                    • FIBRO
                    • Fisher
                    • Flender-Graffenstaden
                    • Flexitallic
                    • Flowserve
                    • Fluenta
                    • Flux
                    • FPZ
                    • Freudenberg
                    • Fritz STUDER
                    • Gali
                    • Gamak Motors
                    • GEA
                    • GEORGIN
                    • GKN
                    • Gohl
                    • Goulds Pumps
                    • GPM Titan International
                    • Graco
                    • Grunbeck
                    • Grundfos
                    • Gustav Gockel
                    • HAKI
                    • Harting technology
                    • HAWE Hydraulik SE
                    • HBM
                    • Heimbach
                    • Helios
                    • Hermetic Pumpen
                    • Herose
                    • HiRel Connectors
                    • Hohner
                    • Holland-Controls
                    • Honsberg Instruments
                    • Hoppecke
                    • Horton
                    • Houttuin
                    • Howden
                    • Howden CKD Compressors s.r.o.
                    • HTI-Gesab
                    • Hydac
                    • Hydrotechnik
                    • IMO
                    • Inoxihp
                    • iNPIPE Products
                    • ISOG
                    • Italmagneti
                    • Itron
                    • ITW Dynatec
                    • Jaure
                    • JDSU
                    • Jenoptik
                    • John Crane
                    • John Zink
                    • Jonell
                    • JOST
                    • JOVYATLAS
                    • K-TEK
                    • Kadia
                    • Kavlico
                    • Kellenberger
                    • Kendrion
                    • Kendrion Linnig
                    • Keyence
                    • Keystone
                    • Kitagawa
                    • Knipex
                    • Knoll
                    • Kordt
                    • Krombach Armaturen
                    • KSB
                    • Kumera
                    • Labor Security System
                    • LAM Technologies
                    • Lapmaster Wolters
                    • Lincoln
                    • Lufkin Industries
                    • Luvata
                    • Mahle
                    • Marposs
                    • Masa Henke
                    • Masoneilan
                    • Mec Fluid 2
                    • MEDIT Inc.
                    • Meggitt
                    • Mercotac
                    • Metrol
                    • MI Swaco
                    • Minco
                    • MMC International Corporation
                    • MOOG
                    • Moore Industries
                    • Morgan Advanced Materials
                    • Motoman Robotics
                    • Moyno
                    • Mud King
                    • MULTISERW-Morek
                    • Munters
                    • Murr elektronik
                    • Murrplastik
                    • Nagel Maschinen
                    • National Oilwell Varco
                    • Netzsch
                    • Nexoil srl
                    • Nic
                    • NOV Mono
                    • NTN-SNR
                    • Ntron
                    • Nuovo Pignone
                    • O'Drill/MCM
                    • Oerlikon
                    • Oilgear
                    • Omal Automation
                    • Omni Flow Computers
                    • OMT
                    • Opcon
                    • Orange Research
                    • Orwat filtertechnik
                    • OTECO
                    • Pacific valves
                    • Pageris AG
                    • Paktech
                    • PALL
                    • Panametrics
                    • Parat
                    • Parker Hannifin Corporation
                    • PENTAIR
                    • Peter Wolters
                    • Petrogas
                    • ProMinent
                    • Quick Soldering
                    • Reitz
                    • Rema Tip Top
                    • Renk
                    • Renold
                    • Repar2
                    • Resatron
                    • Resistoflex
                    • Restech Norway
                    • Reuter-Stokes
                    • Revo
                    • Rexnord
                    • Rheonik
                    • Rineer Hydraulics
                    • RIO
                    • Riverhawk
                    • RMG Honeywell
                    • Ro-Flo Compressors
                    • Robbi
                    • ROS
                    • Rota Engineering
                    • Rotar
                    • Rotoflow
                    • Rotork
                    • Ruhrpumpen
                    • S. Himmelstein
                    • Sanco
                    • Sapag Industrial valves
                    • Saunders
                    • Scam Filltres
                    • Scantech
                    • Schroedahl
                    • Score Energy
                    • Sermas Industrie
                    • Servi Group
                    • Settima
                    • Siekmann Econosto
                    • Siemens
                    • Siemens energy
                    • Simaco
                    • Solar turbines
                    • Solberg
                    • SOR
                    • Spectrex
                    • SPIETH
                    • SPX
                    • Stamford | AvK
                    • Star Micronics
                    • Stewart & Stevenson
                    • Stockham
                    • Sumitomo
                    • Supertec Machinery
                    • Tamagawa Seiki
                    • Tartarini
                    • TEAT
                    • TEKA
                    • Thermodyn
                    • Thimonnier
                    • Top-co
                    • Truflo
                    • Turbotecnica
                    • Tuthill
                    • TYCO Thermal Controls
                    • Vanessa
                    • VAR-SPE
                    • VDO
                    • Velan
                    • Versa
                    • Vibra Schultheis
                    • Vipom
                    • Vokes Air
                    • Voumard
                    • W.T.A.
                    • Warren
                    • Waukesha
                    • Weatherford
                    • Weiss GmbH
                    • Wenglor
                    • WestCo
                    • Woodward
                    • Xomox
                    • Yarway
                    • Zenith
                    • ZERO-MAX
                    • Zimmermann & Jansen (Z&J)

                    Электрическое оборудование (электрооборудование): определение, примеры, классификация

                    Определение термина.

                    Электрическое оборудование (электрооборудование) — это изделие, предназначенное для производства, передачи и изменения характеристик электрической энергии, а также для её преобразования в энергию другого вида (согласно ГОСТ 30331.1-2013 [1]).

                    В качестве примеров Ю.В. Харечко в своем словаре электрика [2] приводит следующее электрооборудование:

                    « К электрооборудованию нормативные и правовые документы относят электродвигатели, трансформаторы, коммутационную аппаратуру, аппаратуру управления, защитные устройства, измерительные приборы, кабельные изделия, бытовые электрические приборы и другие электротехнические изделия. »

                    [2]

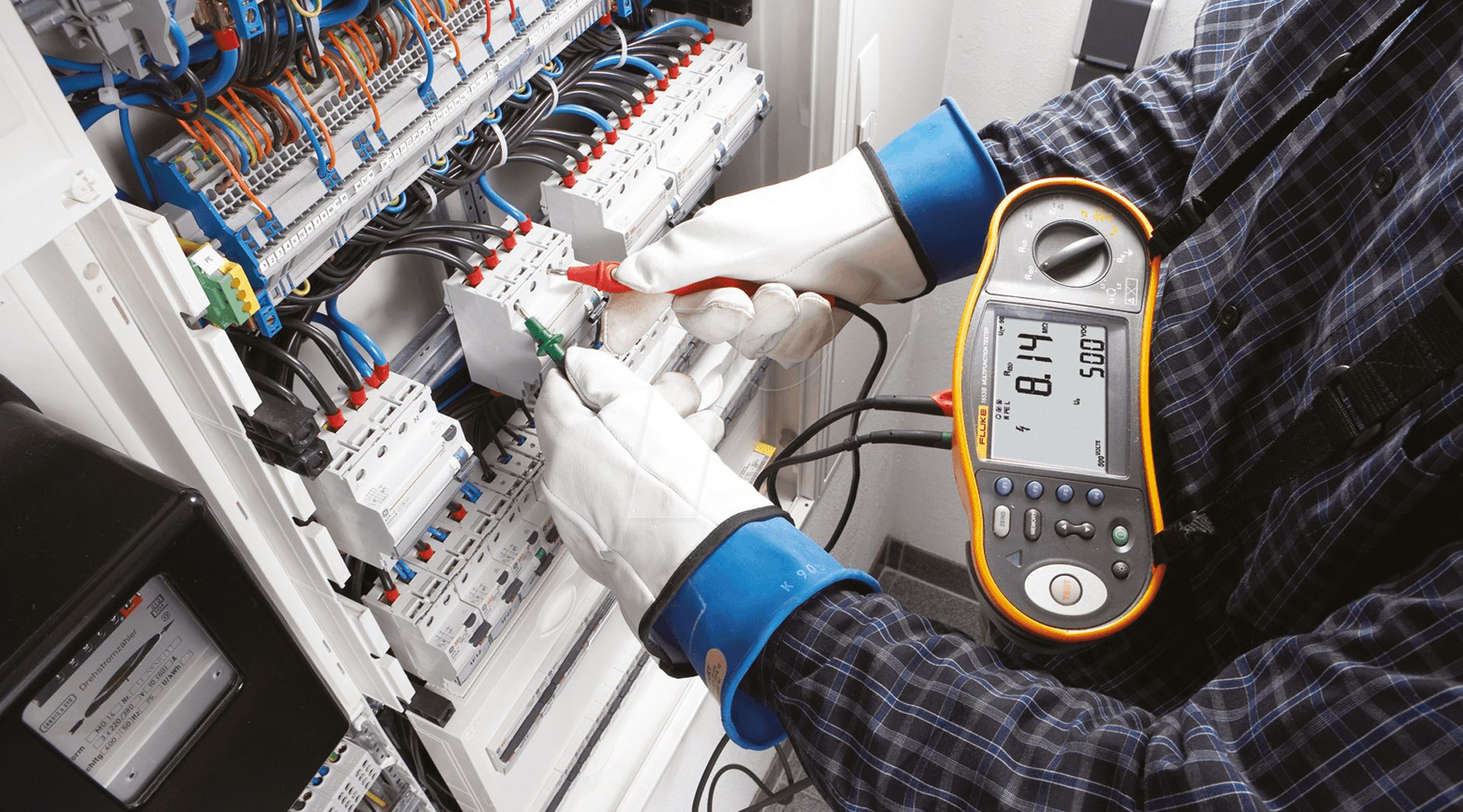

                    Пример электрооборудования

                    Электрооборудование используют для производства электрической энергии, изменения её характеристик (напряжения, частоты, вида электрического тока и др.), передачи, распределения электроэнергии и, в конечном итоге, – для её преобразования в другой вид энергии.

                    Электрооборудование, применяемое в электроустановках зданий, обычно предназначено для преобразования электрической энергии в механическую, тепловую и световую энергию, то есть оно представляет собой электроприёмники.

                    Классификация

                    По виду электроэнергии, требуемой для питания электрооборудования.

                    « В зависимости от вида электроэнергии, требуемой для питания электрооборудования, оно может быть электрооборудованием постоянного или переменного тока. В электроустановках зданий обычно применяют электрооборудование переменного тока, которое, как правило, представляет собой однофазное или трехфазное электрооборудование. »

                    [4]

                    Однофазным электрооборудованием следует считать такое электрооборудование, которое обычно имеет два вывода и предназначено для подключения к фазному и нейтральному проводникам или к двум фазным проводникам. Однофазное электрооборудование может также иметь три вывода, к которым присоединяют два фазных проводника одной фазы и нейтральный проводник. Такое электрооборудование используют в однофазных трехпроводных электрических системах.

                    Трехфазное электрооборудование, имеющее три или четыре вывода, подключают либо к трем фазным проводникам, либо к трем фазным проводникам и нейтральному проводнику.

                    По способам защиты от поражения электрическим током.

                    В соответствии с ГОСТ Р 58698-2019 [3], электрооборудование следует классифицировать по способам защиты от поражения электрическим током в соответствии с классами 0, I, II, III.

                    Если невозможно классифицировать электрооборудование и устройства таким образом, технические комитеты должны установить соответствующие способы монтажа для своих изделий.

                    Для некоторого электрооборудования соответствие с классификацией может быть достигнуто только после его установки, например когда монтаж исключает доступ к частям, находящимся под напряжением. В этом случае изготовитель или ответственный продавец должен предоставить соответствующие инструкции.

                    [Таблица 3 ГОСТ Р 58698-2019] — Применение электрооборудования в низковольтной электроустановке
                    Класс электрооборудования Маркировка на электрооборудовании или по инструкции Символ Условия присоединения электрооборудования к электроустановке
                    Класс I Маркировка зажима защитного уравнивания потенциалов графическим символом 5019 [IEC 60417-5019:2006-08] или буквами «РЕ», или комбинацией желтого и зеленого цветов Присоединить этот зажим к системе защитного уравнивания потенциалов электроустановки
                    Класс II Маркировка графическим символом 5172 [IEC 60417-5172:2003-02] (двойной квадрат) Без расчета на меры защиты в электроустановке
                    Класс IIIМаркировка графическим символом 5180 [IEC 60417-5180:2003-02] (римская цифра III в ромбе) Присоединить только к системам БСНН и ЗСНН

                    По особенностям эксплуатации электрооборудования и области его предпочтительного применения.

                    Согласно особенностям эксплуатации все электрооборудование подразделяют на две группы. К первой относят электрооборудование, которое должно быть недоступным для обычных лиц. Его эксплуатацией должны заниматься обученные и квалифицированные лица. Ко второй группе относят электрооборудование бытового и аналогичного назначения, которое могут эксплуатировать обычные лица. В стандарте ГОСТ Р МЭК 61326-1-2014 определены два термина, которые подразделяют все электрооборудование на две группы в соответствии с областью его предпочтительного применения:

                    1. оборудование класса A (class A equipment): Оборудование, предназначенное для применения в местах размещения, не относящихся к жилым зонам, а также в местах размещения, в которых оборудование непосредственно не подключается к низковольтным распределительным сетям, снабжающим энергией жилые здания.
                    2. оборудование класса В (class В equipment): Оборудование, предназначенное для применения в местах размещения, относящихся к жилым зонам, а также в местах размещения, в которых оборудование непосредственно подключается к низковольтным распределительным электрическим сетям, снабжающим электроэнергией жилые здания.

                    По способу подключения.

                    Харечко Ю.В. в своей книге [4] детализирует, каким образом следует разделять электрооборудование по способу подключения:

                    « В электроустановках зданий электрооборудование присоединяют к проводникам электрических цепей с помощью различных зажимов и аналогичных соединительных устройств, обеспечивающих его постоянное присоединение, или посредством штепсельных вилок и розеток, которые позволяют осуществлять присоединения по мере необходимости. Согласно способу подключения стандарты и другие документы МЭК подразделяют электрооборудование на постоянно подключенное электрооборудование и электрооборудование с разъемным подключением. »

                    [4]

                    По степени мобильности.

                    Харечко Ю.В. на основании анализа нормативной документации в своей книге [4] финализирует, каким образом следует разделять электрооборудование по степени мобильности:

                    « В зависимости от степени мобильности электрооборудования, которая может быть реализована во время его оперирования, Международный электротехнический словарь подразделяет все электрооборудование на фиксированное, стационарное, передвижное и переносное электрооборудование. В стандартах МЭК дополнительно различают портативное, подвижное и перемещаемое электрооборудование, а также конкретные его виды, например – бытовые приборы, светильники, аппаратуру, характеризующиеся определенной степенью мобильности. »

                    [4]

                    Список использованных источников

                    1. ГОСТ 30331.1-2013
                    2. Харечко Ю.В. Словарь электрика. – М.: ЗАО «Шнейдер Электрик», 2010.
                    3. ГОСТ Р 58698-2019
                    4. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 2// Приложение к журналу «Библиотека инженера по охране труда». – 2012. – № 4. – 160 c.;

                    Электрическое устройство - определение электрического устройства по The Free Dictionary

                    электрическое устройство - устройство, которое производит или питается от электрического аттенюатора - электрическое устройство для ослабления силы электрического сигнального балласта, балласт - электрическое устройство для запуска и регулирования люминесцентные и разрядные лампы: аккумулятор, аккумулятор - устройство, вырабатывающее электричество; может иметь несколько первичных или вторичных ячеек, расположенных параллельно или последовательно. Биметаллическая полоса - полоса, состоящая из двух металлов, которая изгибается при повышении температуры. щетка - проводит ток между вращающимися и неподвижными частями генератора или мотоэлемента, ячейка - устройство, которое подает электрический ток. ток в результате химической реакции плата управления, панель управления, панель приборов, плата, панель - электрическое устройство, состоящее из плоской изолированной поверхности, на которой расположены переключатели, шкалы и измерители для управления другими электрическими устройствами; «он проверил приборную панель»; прибор «вдруг доска засветилась, как елка» - приспособление, придуманное для определенной цели; «устройство достаточно маленькое, чтобы носить его на запястье»; "устройство, предназначенное для экономии воды" электрограф - электрическое устройство, используемое для травления с помощью электролитических средств; фильтр - электрическое устройство, изменяющее частотный спектр сигналов, проходящих через него; мигалка - электрическое устройство, которое автоматически включает и выключает лампу (как для рекламного дисплея ) индуктор, индуктивность - электрическое устройство (обычно проводящая катушка), которое вводит индуктивность в розетку - электрическое устройство, состоящее из розетки соединителя, предназначенной для вставки штепсельной нагрузки - электрическое устройство, на которое подается электрическая мощность, вилка, вилка - электрическое устройство с двумя или тремя контактами, которое вставляется в розетку для электрического соединения. реактор - электрическое устройство, используемое для введения реактивного сопротивления в выпрямитель - электрическое устройство, которое преобразует переменный ток в постоянный ток; электрическое реле; реле - электрическое устройство, через которое протекает ток. в одной цепи может включать и выключать ток во второй цепи разрядник itspark - электрическое устройство для уменьшения искрения при размыкании или замыкании электрических контактов свеча зажигания, свеча зажигания, свеча - электрическое устройство, которое вставляется в головку блока цилиндров двигателя внутреннего сгорания и воспламеняет газ с помощью электрического искрового вывода, полюс - a контакт с электрическим устройством (например, аккумулятором), через который электрический ток входит или выходит из преобразователя - электрическое устройство, которое преобразует одну форму энергии в другой трансформатор - электрическое устройство, с помощью которого переменный ток одного напряжения изменяется на другое напряжение транспондер - электрическое устройство, разработанное для приема определенного сигнала и автоматической передачи определенного ответного устройства - электрического устройства, которое может повредить или убить с помощью электрического тока; "жучок заппер"

                    Электрозащитные устройства | Статья об электрозащитных устройствах по The Free Dictionary

                    Электрозащитные устройства

                    Оборудование, применяемое в электроэнергетических системах для обнаружения аномальных и недопустимых состояний и принятия соответствующих корректирующих действий.Эти устройства включают молниеотводы, устройства защиты от перенапряжения, предохранители и реле с соответствующими автоматическими выключателями, устройствами повторного включения и т. Д.

                    Время от времени возникают нарушения нормальной работы энергосистемы. Это может быть вызвано природными явлениями, такими как молния, ветер или снег; падающими объектами, например деревьями; при контакте с животными или жевании; случайными средствами, связанными с безрассудными водителями, непреднамеренными действиями обслуживающего персонала завода или другими действиями людей; или условиями, возникающими в самой системе, такими как скачки переключения, колебания нагрузки или отказы оборудования.Поэтому в энергосистемах должны быть установлены защитные устройства, чтобы гарантировать непрерывность электроснабжения, ограничить травмы людей и ограничить повреждение оборудования при развитии проблемных ситуаций. Защитные устройства применяются соразмерно желаемой или необходимой степени защиты для конкретной системы.

                    Защитные реле

                    Это компактные аналоговые или цифровые сети, подключенные к различным точкам электрической системы, для обнаружения ненормальных условий, возникающих в отведенных для них областях.Они инициируют отключение аварийной зоны автоматическими выключателями. Эти реле варьируются от простых устройств защиты от перегрузки в домашних автоматических выключателях до сложных систем, используемых для защиты линий электропередачи сверхвысокого напряжения. Они работают с напряжением, током, направлением тока, коэффициентом мощности, мощностью, импедансом, температурой. Во всех случаях должна быть измеримая разница между нормальной или допустимой работой и недопустимым или нежелательным состоянием. Неисправности системы, на которые реагируют реле, обычно представляют собой короткие замыкания между фазными проводниками или между фазами и землей.Некоторые реле срабатывают при разбалансе фаз, например обрыв или обратная фаза. Неисправность в одной части системы влияет на все остальные части. Следовательно, реле и предохранители во всей энергосистеме должны быть скоординированы, чтобы обеспечить наилучшее качество обслуживания нагрузок и избежать работы в неповрежденных зонах, если только неисправность не будет должным образом устранена в установленное время. См. Предохранитель (электричество), реле

                    Зона защиты

                    С целью применения защиты электроэнергетическая система разделена на пять основных зон защиты: генераторы; трансформаторы; Автобусы; линии передачи и распределения; и двигатели (см. иллюстрацию).Каждый блок представляет собой набор защитных реле и связанного с ними оборудования, выбранного для инициирования коррекции или изоляции этой области для всех ожидаемых недопустимых условий или проблем. Обнаружение осуществляется с помощью защитных реле с автоматическим выключателем, используемым для физического отключения оборудования. Для других областей защиты См. Заземление, Система бесперебойного питания

                    Зоны защиты в простой энергосистеме

                    Обнаружение неисправности

                    Обнаружение неисправности осуществляется с помощью ряда методов, включая обнаружение изменений в уровнях электрического тока или напряжения, направление мощности, отношение напряжения к току, температура и сравнение электрических величин, протекающих в защищенную зону, с вытекающими величинами, также известное как дифференциальная защита.

                    Дифференциальная защита

                    Это наиболее фундаментальный и широко используемый метод защиты. Система сравнивает токи для обнаружения повреждений в зоне защиты. Трансформаторы тока по обе стороны от зоны защиты уменьшают первичные токи до малых вторичных значений, которые являются входами для реле. Для нагрузки через оборудование или при коротких замыканиях за пределами зоны защиты вторичные токи от двух трансформаторов по существу одинаковы, и они направляются так, что ток через реле по существу сводится к нулю.Однако при внутренней неисправности вторичные токи в сумме протекают через реле.

                    Защита от перегрузки по току

                    Она должна быть предусмотрена во всех системах для предотвращения чрезмерно высоких токов от перегрева и возникновения механической нагрузки на оборудование. Избыточный ток в энергосистеме обычно указывает на то, что ток отклоняется от нормального пути из-за короткого замыкания. В низковольтных цепях распределительного типа, например, в домашних, адекватная защита от перегрузки по току может быть обеспечена плавкими предохранителями, которые плавятся, когда ток превышает заданное значение.

                    Малые тепловые автоматические выключатели также обеспечивают максимальную токовую защиту для этого класса цепей. По мере увеличения размеров цепей и систем проблемы, связанные с прерыванием больших токов короткого замыкания, диктуют необходимость использования силовых выключателей. Обычно эти выключатели не оборудованы элементами для определения условий неисправности, поэтому для непрерывного измерения тока применяются реле максимального тока. Когда ток достигает заданного значения, контакты реле замыкаются.Это приводит в действие цепь отключения определенного выключателя, заставляя его размыкаться и, таким образом, изолировать неисправность. См. Автоматический выключатель

                    Дистанционная защита

                    Дистанционные реле работают при сочетании пониженного напряжения и повышенного тока, вызванного неисправностями. Они широко применяются для защиты линий высокого напряжения. Основным преимуществом является то, что рабочая зона определяется импедансом линии и почти полностью не зависит от величин тока.

                    Защита от перенапряжения

                    Молния в районе линий электропередач может вызвать очень кратковременные перенапряжения в системе и возможное нарушение изоляции. Защита от таких скачков напряжения состоит из молниеотводов, подключенных между линиями и землей. Обычно изоляция этих разрядников предотвращает прохождение тока, но они на мгновение пропускают ток во время переходного процесса высокого напряжения, чтобы ограничить перенапряжение. Защита от перенапряжения редко применяется где-либо еще, кроме генераторов, где она является частью регулятора напряжения и системы управления.В распределительной системе реле максимального напряжения используются для управления ответвлениями трансформаторов с переключением ответвлений или для включения и отключения шунтирующих конденсаторов в цепях. См. Защита от молнии и перенапряжения

                    Защита от пониженного напряжения

                    Она должна быть предусмотрена в цепях питания нагрузок двигателя. В условиях низкого напряжения электродвигатели потребляют чрезмерные токи, что может привести к их повреждению. Если во время работы двигателя возникает состояние низкого напряжения, реле определяет это состояние и выводит двигатель из эксплуатации.

                    Защита от понижения частоты

                    Потеря или недостаток в генерации, линиях передачи или других компонентах системы, в основном из-за неисправностей, может привести к чрезмерной нагрузке в системе. Твердотельные и цифровые реле понижения частоты подключаются в различных точках системы, чтобы обнаружить это результирующее снижение нормальной частоты системы. Они работают для отключения нагрузок или разделения системы на области, чтобы доступная генерация равнялась нагрузке, пока не будет восстановлен баланс.

                    Защита от обратного тока

                    Обеспечивается, когда изменение нормального направления тока указывает на ненормальное состояние в системе. В цепи переменного тока обратный ток подразумевает сдвиг фазы тока почти на 180 ° от нормального. Фактически это изменение направления потока мощности, которое может быть направлено направленными реле переменного тока.

                    Защита от асимметрии фаз

                    Эта защита используется на фидерах, питающих двигатели, где существует вероятность обрыва одной фазы в результате выхода из строя предохранителя или выхода из строя соединителя.Один тип реле сравнивает ток в одной фазе с токами в других фазах. Когда дисбаланс становится слишком большим, срабатывает реле. Другой тип контролирует напряжение трехфазной шины на предмет разбаланса. Обратные фазы будут управлять этим реле.

                    Защита от обратного чередования фаз

                    Если направление вращения важно, электродвигатели должны быть защищены от чередования фаз. Реле обратного чередования фаз применяется для определения чередования фаз. Это реле представляет собой миниатюрный трехфазный двигатель с тем же желаемым направлением вращения, что и двигатель, который он защищает.Если направление вращения правильное, реле запустит двигатель. В случае неправильной настройки чувствительное реле предотвратит запуск двигателя.

                    Тепловая защита

                    Двигатели и генераторы особенно подвержены перегреву из-за перегрузки и механического трения. Перегрев приводит к ухудшению изоляции и увеличению потерь внутри машины. Термочувствительные элементы, расположенные внутри машины, образуют часть мостовой схемы, используемой для подачи тока на реле.Когда достигается заданная температура, реле срабатывает, инициируя размыкание выключателя или подачу сигнала тревоги.

                    McGraw-Hill Concise Encyclopedia of Engineering. © 2002 McGraw-Hill Companies, Inc.

                    электротехника и электроника | Типы и факты

                    Электротехника и электроника , отрасль техники, связанная с практическим применением электричества во всех его формах, в том числе в области электроники.Электронная инженерия - это отрасль электротехники, связанная с использованием электромагнитного спектра и такими электронными устройствами, как интегральные схемы и транзисторы.

                    В инженерной практике различие между электротехникой и электроникой обычно основывается на сравнительной силе используемых электрических токов. В этом смысле электротехника - это отрасль, имеющая дело с «сильным током», то есть с электрическим освещением и энергетическими системами и аппаратами, тогда как электроника имеет дело с такими «слаботочными» приложениями, как телефонная и радиосвязь, компьютеры, радары и автоматика. Системы управления.

                    линии электропередач

                    Бригада энергетической компании Ameren Corp. в Сент-Луисе, штат Миссури, восстанавливает линии электропередач, обрушившиеся в результате урагана Сэнди в поселке Хоупвелл, штат Нью-Джерси, 3 ноября 2012 года.

                    С техническим прогрессом различия между полями стали менее четкими. Например, при высоковольтной передаче электроэнергии используются большие массивы электронных устройств для преобразования тока в линии передачи на уровнях мощности в десятки мегаватт.Более того, при регулировании и управлении взаимосвязанными энергосистемами электронные компьютеры используются для более быстрого и точного расчета требований, чем это возможно с помощью ручных методов.

                    Дональд Г. Финк

                    История

                    Электрические явления привлекли внимание европейских мыслителей еще в 17 веке. Среди наиболее примечательных пионеров - Людвиг Вильгельм Гилберт и Георг Симон Ом из Германии, Ганс Кристиан Эрстед из Дании, Андре-Мари Ампер из Франции, Алессандро Вольта из Италии, Джозеф Генри из Соединенных Штатов и Майкл Фарадей из Англии.Можно сказать, что электротехника возникла как дисциплина в 1864 году, когда шотландский физик Джеймс Клерк Максвелл суммировал основные законы электричества в математической форме и показал, что излучение электромагнитной энергии распространяется в пространстве со скоростью света. Таким образом, было показано, что сам свет является электромагнитной волной, и Максвелл предсказал, что такие волны могут быть созданы искусственно. В 1887 году немецкий физик Генрих Герц выполнил предсказание Максвелла, экспериментально получив радиоволны.

                    Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

                    Первым практическим применением электричества был телеграф, изобретенный Самуэлем Ф. Морзе в 1837 году. Потребность в инженерах-электриках возникла только 40 лет спустя, после изобретения телефона (1876 г.) Александром Грэмом Беллом и лампы накаливания (1878 г.) Томасом А. Эдисоном. Эти устройства и первая центральная электростанция Эдисона в Нью-Йорке (1882 г.) вызвали большой спрос на людей, обученных работе с электричеством.

                    Белл, Александр Грэм

                    Александр Грэм Белл, изобретатель, запатентовавший телефон в 1876 году, читает лекцию в Салеме, Массачусетс (вверху), в то время как друзья в его кабинете в Бостоне слушают его лекцию по телефону 12 февраля 1877 года.

                    © Photos.com/Jupiterimages

                    Открытие термоэлектронной эмиссии, или «эффекта Эдисона», потока тока через вакуум одной из его ламп, было первым наблюдением тока в космосе. Хендрик Антун Лоренц из Нидерландов постулировал электронную теорию электрического заряда в 1892 году, а в 1897 году Дж.Дж. Томсон из Англии показал, что термоэлектронная эмиссия действительно вызывается отрицательно заряженными частицами (электронами). Это привело к работам Гульельмо Маркони из Италии, Ли де Фореста из США и многих других, которые заложили основы радиотехники. В 1930 году термин Electronics был введен для обозначения радио и промышленных применений электронных ламп. С 1947 года, когда транзистор был изобретен Джоном Бардином, Уолтером Х. Браттейном и Уильямом Б. Шокли, в электронике преобладали применения таких твердотельных электронных устройств, как транзистор, полупроводниковый диод и интегральная схема. .

                    Джон Д. Райдер Дональд Г. Финк Редакция Британской энциклопедии

                    Функции электротехники и электроники

                    Исследования

                    Функции, выполняемые инженерами по электротехнике и электронике, включают (1) фундаментальные исследования в области физики, других наук и прикладной математики с целью расширения знаний, применимых в области электроники, (2) прикладные исследования, основанные на результатах фундаментальных исследований и направленные при обнаружении новых приложений и принципов работы, (3) разработке новых материалов, устройств, узлов и систем, подходящих для существующих или предлагаемых производственных линий, (4) проектировании устройств, оборудования и систем для производства, (5) полевых условиях- тестирование оборудования и систем, (6) установление стандартов контроля качества, которые должны соблюдаться при производстве, (7) надзор за производством и производственными испытаниями, (8) постпроизводственная оценка производительности, обслуживания и ремонта и (9) инженерное руководство, или направление исследований, разработок, проектирования, производства, маркетинга и продаж.

                    Консультации

                    Быстрое распространение новых открытий, продуктов и рынков в электротехнической и электронной промышленности затруднило для рабочих в этой области поддержание набора навыков, необходимых для управления их деятельностью. Инженеры-консультанты, специализирующиеся в новых областях, нанимаются для изучения и выработки рекомендаций.

                    Уровень образования, необходимый для выполнения этих функций, как правило, самый высокий в области фундаментальных и прикладных исследований. В большинстве крупных лабораторий для выполнения руководящих должностей требуется степень доктора наук или инженерии.Большинство должностей в области дизайна, разработки продукции, надзора за производством и контроля качества требуют степени магистра. В высокотехнологичных отраслях, типичных для современной электроники, требуется инженерное образование на уровне не ниже бакалавра для оценки факторов конкуренции в сфере продаж и разработки маркетинговой стратегии.

                    Отрасли электротехники и электроники

                    Крупнейшая из специализированных отраслей электротехники - электронно-вычислительная техника - возникла во время Второй мировой войны.Сфера информатики и инженерии привлекла представителей нескольких дисциплин, помимо электроники, в частности логиков, лингвистов и прикладных математиков.

                    Еще одна очень большая область связана с электрическим светом и мощностью, а также их применением. Специализация в этой области включает проектирование, производство и использование турбин, генераторов, линий электропередачи, трансформаторов, двигателей, систем освещения и приборов.

                    гидроэлектрические турбогенераторы

                    гидроэлектрические турбогенераторы.

                    © tomalu / Fotolia

                    Третьей важной областью является область связи, которая включает не только телефонию, но и спутниковую связь, а также передачу голоса и данных с помощью лазерных сигналов по оптоволоконным сетям. Передача цифровых данных между компьютерами, соединенными проводными, микроволновыми и спутниковыми каналами, в настоящее время является крупным предприятием, которое наладило прочные связи между специалистами по компьютерам и коммуникациям.

                    Раскройте науку, лежащую в основе работы «умных повязок», которые могут обнаруживать пролежни по мере их образования.

                    Мишель Махарбиз, доцент кафедры электротехники и компьютерных наук Калифорнийского университета в Беркли, задумал создать своего рода «умную повязку». », Который может обнаружить пролежни по мере их образования.

                    Показано с разрешения Регентов Калифорнийского университета. Все права защищены. (Партнер Britannica Publishing) Посмотрите все видео к этой статье

                    Применение электричества и электроники в других областях науки расширилось после Второй мировой войны. Среди представленных наук - медицина, биология, океанография, геонаука, ядерная наука, лазерная физика, акустика и ультразвук, а также акустика. Теоретические специальности в области электроники включают теорию цепей, теорию информации, распространение радиоволн и теорию микроволнового излучения.

                    Другая важная специальность касается усовершенствований материалов и компонентов, используемых в электротехнике и электронике, таких как проводящие, магнитные и изоляционные материалы и полупроводники, используемые в твердотельных устройствах. Одно из наиболее активных направлений - разработка новых электронных устройств, особенно интегральных схем, используемых в компьютерах и других цифровых системах.

                    Разработка электронных систем - оборудования для потребителей, такого как радио, телевизоры, стереооборудование, видеоигры и домашние компьютеры - требует большого количества инженеров.Другая область - применение компьютеров и радиосистем в автомобилях, кораблях и других транспортных средствах. Область аэрокосмических электронных систем включает средства навигации для самолетов, автопилоты, высотомеры и радары для управления движением, слепой посадки и предотвращения столкновений. Многие из этих устройств также широко используются в судоходстве.

                    Дональд Г. Финк Редакция Британской энциклопедии

                    Узнайте больше в этих связанных статьях Britannica:

                    • Информатика: Развитие информатики

                      Электротехника обеспечивает основы проектирования схем, а именно идею о том, что электрические импульсы, входящие в схему, могут быть объединены с использованием булевой алгебры для получения произвольных выходных сигналов.(Булева алгебра, разработанная в 19 веке, предоставила формализм для проектирования схемы с двоичным входом…

                    • инженерное дело

                      Инженерное дело, применение науки для оптимального использования ресурсов природы для использования человечеством. Сфера деятельности была определена Советом инженеров по профессиональному развитию в США как творческое применение «научных принципов для проектирования или разработки конструкций, машин, аппаратов или…

                    • электричество

                      Электричество - явление, связанное со стационарными или движущимися электрическими зарядами.Электрический заряд - фундаментальное свойство материи, которое несут элементарные частицы. В электричестве участвующей частицей является электрон, который несет заряд, условно обозначенный как отрицательный. Таким образом, различные проявления электричества являются результатом…

                    Устройство электрической защиты - Типы устройств защиты цепей

                    Устройства защиты электрических цепей выполняют две основные функции, а именно согласованность и защиту.Защита обеспечивается отключением источника питания в цепи через защиту от перегрузки по току , которая устраняет опасность возгорания и поражения электрическим током. Кроме того, для соблюдения организационных принципов для некоторых продуктов может потребоваться точная защита. Разработчикам необходимо время, чтобы узнать о различных устройствах защиты для схем. Устройства защиты, используемые для защиты цепей от экстремальных напряжений или токов. В этой статье обсуждается, что такое защитное устройство, и типы защитных устройств, используемых в электрических и электронных схемах.

                    Что такое защитное устройство?

                    Устройство защиты цепи - это электрическое устройство, используемое для предотвращения ненужного тока в противном случае короткого замыкания. Для обеспечения максимальной безопасности на рынке доступно множество защитных устройств, которые предлагают вам полный спектр защитных устройств для цепей, таких как плавкие предохранители, автоматические выключатели, RCCB, газоразрядные трубки, тиристоры и многое другое.


                    Различные типы устройств защиты

                    Примеры устройств защиты цепей различных типов включают следующее.Плавкий предохранитель

                  • В электрических цепях предохранитель - это электрическое устройство, используемое для защиты цепи от перегрузки по току. Он состоит из металлической полосы, которая разжижается при большом токе через нее.Предохранители - это важные электрические устройства, и сегодня на рынке доступны различные типы предохранителей в зависимости от конкретных номинальных значений напряжения и тока, применения, времени отклика и отключающей способности.

                    Характеристики предохранителей, такие как время и ток, выбраны таким образом, чтобы обеспечить достаточную защиту без ненужных сбоев. Пожалуйста, обратитесь к ссылке, чтобы узнать больше о: Различные типы предохранителей и их применение

                    Предохранитель

                    Автоматический выключатель

                    Автоматический выключатель - это один из видов электрических переключателей, используемых для защиты электрической цепи от короткого замыкания, в противном случае возникает перегрузка, которая может вызвать по перегрузке по току.Основная функция автоматического выключателя - остановить прохождение тока при возникновении неисправности. В отличие от предохранителя, автоматический выключатель может включаться автоматически или вручную для возобновления нормальной работы.

                    Автоматические выключатели доступны в различных размерах от небольших устройств до больших коммутационных аппаратов, которые используются для защиты цепей низкого тока, а также цепей высокого напряжения. Пожалуйста, перейдите по ссылке, чтобы узнать больше о: Типах автоматических выключателей и их важности

                    Автоматический выключатель

                    Полифункциональный переключатель или самовосстанавливающийся предохранитель

                    Восстанавливаемый предохранитель - это пассивный электронный компонент, используемый для защиты электронных схем от ошибок, связанных с перегрузкой по току.Это устройство также называется полифункциональным переключателем, мульти-предохранителем или полифункциональным предохранителем. Эти предохранители работают так же, как термисторы PTC в определенных ситуациях, однако работают на механические преобразования, а не на эффекты носителей заряда в полупроводниках.

                    Восстанавливаемые предохранители используются в нескольких приложениях, таких как источники питания в компьютерах, ядерных или аэрокосмических приложениях, где замена не является простой.

                    Polyswitch

                    УЗО или УЗО

                    УЗО-устройство защитного отключения (или) УЗО-защитный выключатель - это устройство безопасности, которое обнаруживает проблему в вашем домашнем источнике питания, а затем отключается через 10-15 миллисекунд для остановки поражение электрическим током.Устройство защитного отключения не обеспечивает защиты от короткого замыкания или перегрузки в цепи, поэтому мы не можем заменить предохранитель вместо УЗО.

                    УЗО часто объединяются с автоматическими выключателями какого-либо типа, такими как MCB (миниатюрный автоматический выключатель) или плавкий предохранитель, который защищает цепь от тока перегрузки. Устройство защитного отключения также не может заметить человека из-за ошибочного прикосновения к обоим проводам одновременно.

                    Эти устройства могут быть как тестируемыми, так и сбрасываемыми.Кнопка тестирования надежно образует крошечную утечку; вместе с кнопкой сброса снова подключает проводники после того, как состояние ошибки было очищено.

                    RCCB

                    Ограничитель пускового тока

                    Это один из типов электрических компонентов, используемых для остановки пускового тока, чтобы избежать регулярного повреждения оборудования и избежать отключения автоматических выключателей и срабатывания предохранителей. Лучшими примерами устройства ограничения пускового тока являются фиксированные резисторы, а также термисторы NTC.

                    Во-первых, они обладают высоким сопротивлением, что предотвращает протекание больших токов при включении.Поскольку протекание тока будет продолжаться, термисторы NTC нагреваются, позволяя протекать большим током во время нормальной работы. Эти термисторы, как правило, намного превосходят термисторы измерительного типа, которые специально предназначены для применения в энергетике.

                    Ограничитель пускового тока

                    Молниезащита

                    Молниезащита включает MOV (металлооксидный варистор) и газоразрядную трубку

                    Металлооксидный варистор

                    Варистор или VDR (резистор, зависящий от напряжения) является электронным компонента и его сопротивление изменчиво и зависит от приложенного напряжения.Термин варистор был взят от переменного резистора. Когда напряжение этого компонента увеличивается, сопротивление уменьшается. Таким же образом, когда повышается экстремальное напряжение, сопротивление значительно уменьшается.

                    Благодаря этим характеристикам они подходят для защиты электрических цепей во время прохождения напряжения. Истоки потока могут включать электростатические разряды, а также удары молнии. Наиболее распространенным типом резисторов, зависящих от напряжения, является MOV (металлооксидный варистор).Пожалуйста, обратитесь по ссылке, чтобы узнать больше о схеме варистора / зависимого от напряжения резистора с работающей

                    Газоразрядная трубка

                    Газоразрядная трубка или газонаполненная трубка представляет собой набор электродов в газе внутри термостойкой оболочки и изолирующей . Эти трубки используют явления, связанные с электрическим разрядом в газах, а также работают за счет ионизации газа приложенным напряжением, достаточным для того, чтобы вызвать электрическую проводимость через фундаментальные явления изгнания Таунсенда.

                    Выталкивающая лампа - это электрическое устройство, в котором используется газовая трубка, такая как металлогалогенные лампы, люминесцентные лампы, неоновые лампы и натриевые лампы. Специальные газонаполненные трубки, а именно тиратроны, игнитроны и критроны, используются в качестве переключающих устройств в различных электрических устройствах.

                    Требуемое напряжение для начала и поддержания разряда зависит от силы, геометрии трубки и состава наполняющего газа. Несмотря на то, что крышка обычно стеклянная, в силовых лампах часто используется керамика, а в военных лампах часто используется металл со стеклянной складкой.

                    Газоразрядная трубка

                    Лом против зажима

                    Термины Лом против зажима регулярно используются для объяснения того, как устройства защиты от перенапряжения работают во временных условиях. Устройство защиты ломом снижает напряжение ниже рабочего напряжения системы. Когда непостоянство завершено, устройство лома перенастраивается и позволяет схеме нормально функционировать. При временном возникновении зажимное устройство захватывает напряжение, немного превышающее рабочее напряжение системы.

                    Защита от электростатического разряда

                    Это устройство защищает электрическую цепь от электростатического разряда (ESD), чтобы избежать поломки устройства. Murata имеет широкий спектр устройств защиты от электростатических разрядов, включающих в себя очень маленькие устройства, для высокоскоростной связи и включенные фильтры шума. ESD Protection Устройства также могут использоваться для замены стабилитронов (TVS), варисторов, а также супрессоров.

                    Защита от электростатических разрядов

                    Устройство защиты от перенапряжения

                    Термин SPD означает «Устройство защиты от перенапряжения» и является одним из типов компонентов, используемых в системе безопасности электрической арматуры.Устройство SPD включено параллельно в цепь питания, что может использоваться на всех этапах системы питания. Устройство защиты от перенапряжения является наиболее часто используемым и хорошо организованным видом устройств защиты от перенапряжения .

                    Устройство защиты от перенапряжения

                    Это все об устройстве защиты и его типах. Защита схемы может быть выполнена с помощью различных защитных устройств в электрической цепи, специально предназначенных для прекращения чрезмерного тока.Чтобы обеспечить максимальную безопасность, в этой статье дается обзор методов защиты цепей , а именно автоматических выключателей, электронных предохранителей ESD protection , газоразрядных трубок, тиристоров и многого другого.

                    Электрические и электронные компоненты, используемые в проектах

                    Существуют различные основные электрические и электронные компоненты, которые обычно встречаются в различных схемах периферийных устройств. Во многих схемах эти компоненты используются для построения схемы, которые подразделяются на две категории, такие как активные компоненты и пассивные компоненты.Активные компоненты - это не что иное, как компоненты, которые поставляют и контролируют энергию. Пассивные компоненты можно определить как компоненты, которые реагируют на поток электроэнергии и могут рассеивать или накапливать энергию. Эти компоненты можно найти во многих периферийных устройствах, таких как жесткие диски, материнские платы и т. Д. Многие схемы состоят из различных компонентов, таких как резисторы, конденсаторы, катушки индуктивности, транзисторы, трансформаторы, переключатели, предохранители и т. Д. Поэтому в этой статье дается краткая информация о различных типах. электронных и электрических компонентов, которые используются в различных электронных и электрических проектах.В следующих параграфах подробно описывается каждый компонент со схемами.

                    Основные электрические и электронные компоненты

                    Основные электрические и электронные компоненты, используемые в электрических и электронных проектах, в основном включают такие компоненты, как резисторы, конденсаторы, предохранители, транзисторы, интегральные схемы, реле, переключатели, двигатели, автоматические выключатели и т. Д. схем, эти компоненты используются для построения схемы, которые подразделяются на две категории, такие как активные компоненты и пассивные компоненты.

                    Активные и пассивные компоненты

                    Активные компоненты - это не что иное, как компонент, который подает и контролирует энергию. Пассивные компоненты можно определить как компоненты, которые реагируют на поток электрической энергии и либо рассеивают, либо накапливают энергию.

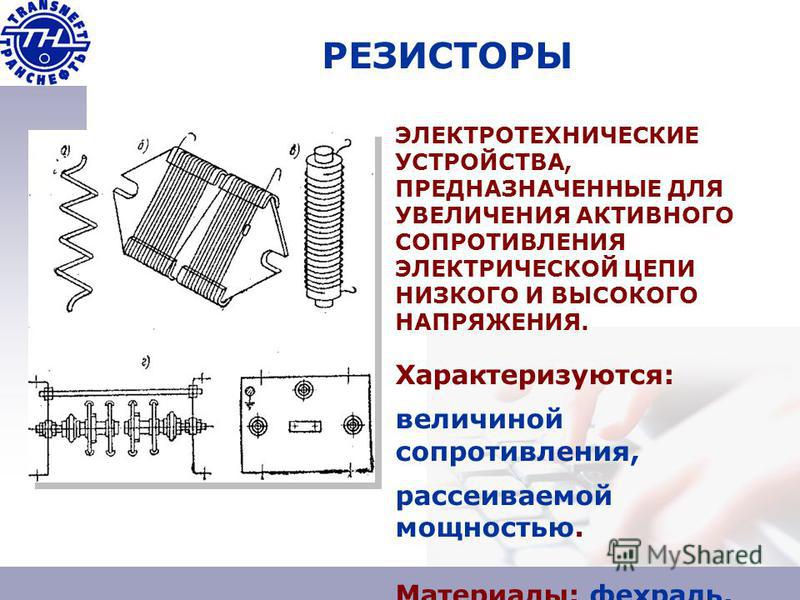

                    Резистор

                    Резистор - это электрический компонент, который ограничивает прохождение тока в цепи. Резистор также может использоваться для подачи на транзистор определенного напряжения. Когда через резистор протекает ток, резистор поглощает электрическую энергию и превращает ее в тепло.Резисторы могут иметь переменные или фиксированные сопротивления, которые можно найти в термисторах, фоторезисторах, подстроечных резисторах, варисторах, потенциометрах и хомяках. Ток, протекающий через резистор, прямо пропорционален напряжению на выводах резистора. Отношения представлены законом Ома. Закон Ома гласит, что рассеяние из-за сопротивления и единиц сопротивления составляет Ом.

                    резисторов

                    Закон Ом V = IR из этого уравнения, мы можем получить I = V / R
                    Где V - это разность потенциалов проводника, I - ток через проводник, а R сопротивление проводника.

                    Конденсатор

                    Конденсатор - это двухконтактный линейный пассивный компонент, состоящий из двух проводящих пластин с изолятором между ними. Основная функция конденсатора заключается в том, что он накапливает электрическую энергию, когда на его выводы подается электрический заряд от источника питания. Он сохраняет заряд даже после отключения от источника питания. В схеме синхронизации конденсатор используется с резистором, а также может использоваться в качестве фильтра, чтобы пропускать сигналы переменного тока и блокировать сигналы постоянного тока.

                    конденсатор

                    Накопленный электрический заряд равен Q = CV
                    , где «C» - емкостное реактивное сопротивление, а «V» - приложенное напряжение.
                    Таким образом, ток, протекающий через конденсатор, равен I = C dv / dt

                    Когда через конденсатор подается постоянный ток, положительный (+) и отрицательный (-) заряд накапливаются на множестве клемм. Заряд сохраняется, пока конденсатор не разрядится. Когда через конденсатор подается переменный ток, положительный и отрицательный заряд формируется на множестве пластин в течение той части цикла, когда напряжение положительное.Когда во второй половине цикла напряжение становится отрицательным (-), конденсатор освобождается раньше, чем заряжается ток, а затем заряжается в обратном направлении.

                    Микроконтроллер

                    Микроконтроллер - это небольшой компьютер на единой интегральной схеме, в котором собраны все функции микропроцессора. Для обслуживания различных приложений он имеет высокую концентрацию встроенных функций, таких как RAM, ROM, таймеры, порты ввода-вывода, последовательный порт, прерывания и схема синхронизации.Они используются в различных автоматически управляемых устройствах, таких как пульты дистанционного управления, медицинские устройства, системы управления автомобильными двигателями, электроинструменты, игрушки, офисные машины и другие встроенные системы.

                    микроконтроллер

                    Индуктор

                    Катушка индуктивности или реактор представляет собой пассивный электрический компонент с двумя выводами. Основная функция индуктора заключается в том, что он хранит электрическую энергию в виде магнитной энергии. Как правило, индуктор представляет собой проводник, обычно намотанный на катушку, работающую по принципу закона индуктивности Фарадея.Когда ток течет через катушку с левой стороны на правую, катушка создает магнитное поле по часовой стрелке. Индуктивность катушки индуктивности обозначается "L".

                    индуктор

                    Катушка индуктивности
                    L == (µ.K.N2.S) / I.
                    Где,

                    • 'L' - индуктивность
                    • 'K' - коэффициент Нагаока
                    • 'µ' - магнитная проницаемость
                    • 'N' - количество витков катушек
                    • 'S' - Площадь поперечного сечения катушки
                    • 'I' - длина катушки в осевом направлении
                    Трансформатор

                    Трансформатор - это электрическое устройство, состоящее из двух катушек проволоки, соединенных железным сердечником.Он предлагает столь необходимую возможность легкого изменения уровней тока и напряжения. Основная функция трансформатора - увеличивать (повышать) или понижать (понижать) напряжение переменного тока. Трансформатор работает по принципу закона электромагнитной индукции Фарадея, то есть взаимной индуктивности между двумя цепями, которые связаны общим магнитным потоком. Трансформатор преобразует электрическую энергию из одной цепи в другую цепь с помощью взаимной индукции между двумя обмотками без электрического соединения между ними, а также преобразует мощность из одной цепи в другую цепь без изменения частоты, но с другим уровнем напряжения.

                    трансформатор

                    В повышающем трансформаторе вторичная обмотка содержит больше обмоток, чем первичная обмотка. Что касается понижающего трансформатора, у него больше обмоток в первичной обмотке, чем во вторичной. Это одна из основных причин, по которой мы используем в наших домах переменный ток, а не постоянный. Напряжение постоянного тока нельзя изменить с помощью трансформаторов. Трансформаторы доступны сегодня на рынке во многих размерах, от маленьких до больших.

                    Батарея

                    Батарея - это электрическое устройство, которое используется для преобразования химической энергии в электрическую посредством реакций электрохимического разряда.Он состоит из одной или нескольких ячеек, каждая из которых имеет анод (+), катод (-) и электролит. Анод и катод поддерживаются до электрической цепи. Батареи подразделяются на два типа; они являются первичными или одноразовыми батареями и вторичными или перезаряжаемыми батареями, при этом первичные батареи не являются перезаряжаемыми, а вторичные батареи являются перезаряжаемыми.

                    аккумулятор

                    Предохранитель

                    Предохранитель - это материал или кусок провода, который используется для защиты компонентов от разрушения из-за протекающего через них чрезмерного тока.Когда через цепь протекает чрезмерный ток, провода нагреваются и повреждаются. В результате ток перестает течь. Когда предохранитель плавится из-за перелива тока, элемент предохранителя поглощает некоторую энергию. Поглощенная энергия дается I2t.

                    предохранитель

                    Где «I» - пиковое значение прерываемого тока.
                    ‘t’ - время, необходимое для устранения неисправности.

                    Предохранители каждого типа рассчитаны на определенную величину тока. Стандартный предохранитель состоит из основных компонентов, таких как набор контактов, металлические плавкие элементы, соединение и опорный корпус.Плавкий элемент изготавливается из цинка, меди, серебра, алюминия или сплавов, чтобы обеспечить предсказуемые характеристики. Это может быть воздух или материал.

                    Диод / светодиод (светоизлучающий диод)

                    Диод - это устройство, изготовленное из полупроводникового материала, которое позволяет току течь в одном направлении; он блокирует ток, который пытается пойти против потока в проводе. Эти устройства часто используются во многих электронных схемах, преобразующих переменный ток в постоянный. Светодиод является альтернативой диоду. Когда к светодиоду подается ток, он излучает свет определенной частоты.Светодиоды используются во многих приложениях, таких как клавиатуры, жесткие диски, пульты дистанционного управления телевизором, и эти устройства очень полезны в качестве индикаторов состояния в компьютерах, а также в электронных транзисторах с батарейным питанием.

                    светоизлучающий диод

                    Транзисторы

                    Транзистор представляет собой электронное устройство, которое состоит из трех выводов, сделанных из полупроводникового материала, которые контролируют поток напряжения или тока и действуют как переключатель для электронных сигналов. Есть два типа транзисторов PNP и NPN, в большинстве схем обычно используется транзистор NPN.Транзисторы имеют разную форму и имеют три вывода транзистора, а именно базу (B), эмиттер (E) и коллектор (C). Где клемма базы отвечает за активацию транзистора, клемма эмиттера - отрицательный вывод, а клемма коллектора - положительный провод.

                    транзисторов

                    Интегральная схема

                    Краткая форма интегральной схемы - это ИС, иногда ее также называют микрочипом. Интегральная схема - это полупроводниковое устройство, в котором изготавливаются нагрузки из резисторов, конденсаторов и транзисторов.Он может работать как генератор, микропроцессор, усилитель и таймер. ИС подразделяются на линейные или нелинейные в зависимости от области применения. Линейные ИС или аналоговые интегральные схемы имеют непрерывно регулируемое значение O / P, которое зависит от уровня сигнала i / p. Эти линейные ИС используются в качестве усилителей звуковой частоты и радиочастот. Цифровые ИС работают только в нескольких определенных состояниях, а не в непрерывном диапазоне амплитуд сигнала. Применение интегральных схем включает компьютеры, модемы, компьютерные сети и частотомеры.Основная структура цифровых интегральных схем - логические вентили, работающие с двоичными данными.

                    интегральная схема

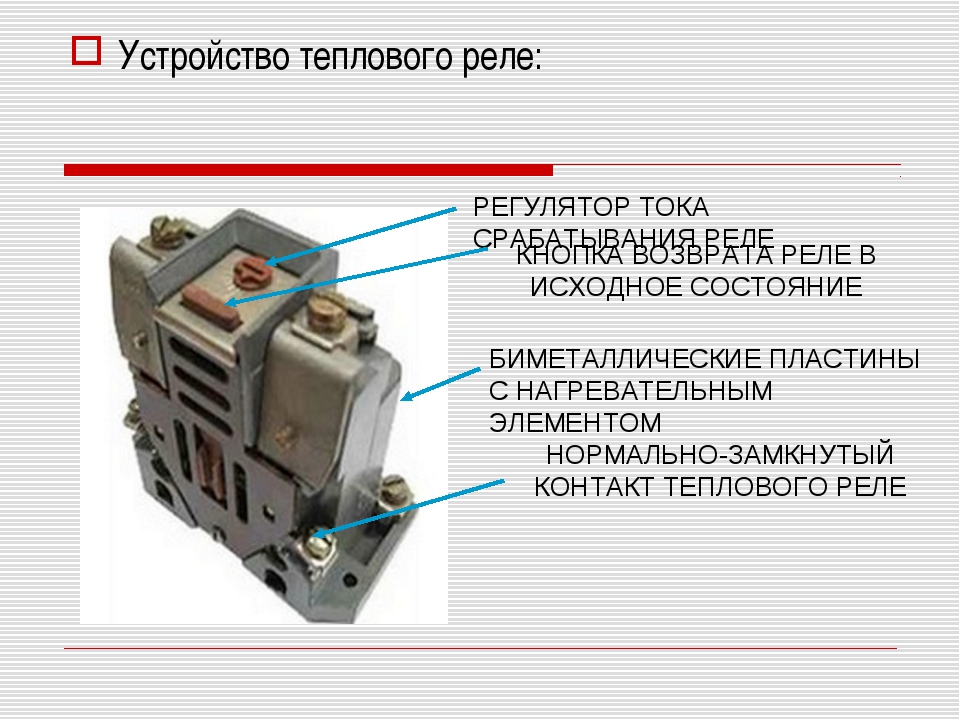

                    Реле

                    Реле - это электромеханические переключатели, которые используются для управления цепями с помощью сигнала малой мощности. Реле состоят из электромагнита, якоря, ряда электрических контактов и пружины. Первые реле использовались как усилители в сетях дальней связи. Между двумя цепями реле нет электрического соединения, потому что они связаны через магнитное соединение.Реле используются для выполнения логических операций в телефонных коммутаторах, компьютерах и т. Д.

                    реле

                    Выключатели

                    Выключатель - это электрическое устройство, которое используется для размыкания цепи, прерывания тока и подачи тока от одного проводника к другому. . Переключатель работает с механизмами ВКЛ и ВЫКЛ. Выключатели подразделяются на четыре типа, такие как (SPST) однополюсные, однополюсные, (SPDT), однополюсные, двухходовые, (DPST), двухполюсные, одинарные и (DPDT), двухполюсные, двойные.

                    переключатели

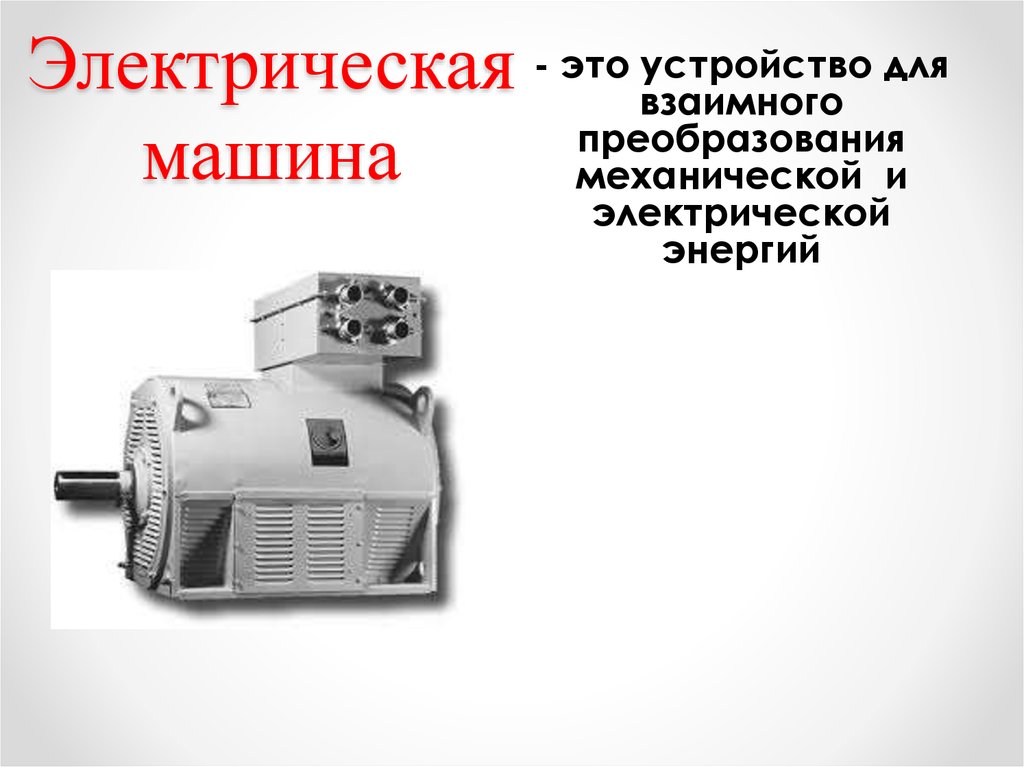

                    Двигатели

                    Двигатель - это электрическое устройство, основная функция которого - преобразование электрической энергии в механическую. Двигатель содержит ротор, статор, подшипники, распределительную коробку, кожух и рым-болт. Электродвигатели есть везде, от обычных машин до самых сложных компьютеров. Эти двигатели подходят для задач, которые они выполняют, по сравнению с пневматическими или гидравлическими альтернативами. Двигатели подразделяются на различные типы, такие как асинхронные двигатели переменного тока, двигатели постоянного тока, шаговые двигатели, бесщеточные синхронные двигатели с постоянными магнитами, щеточные двигатели постоянного тока и реактивные электродвигатели с переключаемым сопротивлением.

                    двигатели

                    Автоматические выключатели

                    Автоматический выключатель - это механическое переключающее устройство, которое приводится в действие автоматически и используется для защиты электрической цепи от повреждений, вызванных перегрузкой или коротким замыканием. Основная функция автоматического выключателя - прервать прохождение тока и выявить неисправность. Он состоит из двух контактов, таких как фиксированный и подвижный. Подвижный контакт используется для размыкания и замыкания цепи с использованием накопленной энергии в виде пружины или сжатого воздуха.Фиксированный контакт включает в себя пружину, которая удерживает подвижный контакт после замыкания. Эти устройства состоят из двух катушек, катушки включения и катушки отключения. Катушка включения используется для замыкания цепи, а катушка отключения используется для отключения цепи.

                    выключатель

                    Интернет-сайты для электрических и электронных компонентов и комплектов

                    Вот список Интернет-магазинов, где вы можете разместить заказ на покупку этих компонентов и проектных комплектов. Эти интернет-магазины предлагают различные варианты размещения заказа, такие как оплата наложенным платежом и дебетовой или кредитной картой.В дополнение к этому, эти интернет-магазины также доставляют компоненты и комплекты курьерскими службами, такими как почта, DTD, FedEx и т. Д.

                    • https://www.kitsnspares.com/
                    • https://www.sparkfun.com
                    • https://www.freetronics.com/collections/kits
                    • https://www.jameco.com/
                    • https://element14.com/
                    • https://robokits.co.in/shop /
                    • https://embeddedmarket.com/
                    • https://www.canakit.com
                    • https: //www.edgefxkits.com /
                    • https://www.onlinetps.com/
                    • https://uk.farnell.com/
                    • https://hobby2go.com/
                    • https://potentiallabs.com/
                    • https: //www.tenettech.com/
                    • https://www.nex-robotics.com/
                    • https://mouser.com/
                    • http://www.mathaelectronics.com/

                    Следовательно, эти являются одними из основных электрических и электронных компонентов, используемых при реализации различных электронных и электрических проектов. Мы полагаем, что вы, возможно, поняли статью, и полагаем, что у вас есть представление о различных электрических и электронных компонентах.Кроме того, если у вас есть какие-либо сомнения относительно этой статьи или тестирования этих компонентов в практической схеме и их процедур сборки, вы можете связаться с нами, прокомментировав в разделе комментариев ниже.

                    Определения терминов и глоссарий электрических терминов | Компания DSM&T

                    А

                    Адаптер - устройство шнурового или блочного типа с разными концами, позволяющее подключать разные устройства.

                    AC - переменный ток. Электрический ток, при котором поток электрического заряда периодически меняет направление, тогда как при постоянном токе ( DC , также DC ) поток электрического заряда идет только в одном направлении.Аббревиатуры AC и DC часто используются для обозначения просто переменного и прямого , когда они изменяют ток или напряжение . AC - это форма, в которой электроэнергия доставляется на предприятия и жилые дома. Дополнительная литература →

                    Сила тока - Амперы / Амперы / Емкость / Номинальная сила тока - измерение расхода электроэнергии. Если вы думаете о воде, протекающей через шланг, сила тока будет мерой объема воды, протекающей через шланг.Дополнительная литература →

                    AWG - американский калибр проводов; стандартный измерительный прибор для проводов из цветных металлов (т. Е. Не из железа и из стали). Меньшие номера калибра указывают на больший размер проводника.
                    Дополнительная литература


                    B


                    С

                    Кабель - кабель представляет собой набор проводов, обычно заключенных во внешнюю защитную оболочку. «Шнур» до сих пор был бы кабелем по этому определению, но кабель является частью стационарной прокладки; шнур более гибкий и часто имеет конец для портативного прибора или лампы.

                    Жгут проводов - Гирлянда кабелей и / или проводов, передающих информационные сигналы или рабочие токи (энергию). Кабели связаны между собой зажимами, кабельными стяжками, кабельной шнуровкой, рукавами, изолентой, трубой, плетением из экструдированной струны или их комбинацией.

                    CE - Соответствие европейским стандартам. Европейский стандарт безопасности. Маркировка CE на конечных продуктах указывает на соответствие всем применимым директивам. Дополнительная литература

                    Образец знака соответствия CE

                    Проводник - Внутренний материал шнура, проводящего электричество.Медь - самый распространенный материал, используемый для электропроводки. Серебро - лучший дирижер, но стоит дорого. Поскольку золото не подвержено коррозии, оно используется для высококачественных контактов между поверхностью.

                    Разъем - Устройство проводки, устанавливаемое на женский шнур, с токопроводящими элементами, утопленными за стыковочной поверхностью. Этот тип устройства обычно подключается под напряжение, когда к нему ничего не подключено. Поэтому разъемы подключаются к источнику питания.

                    CSA - Канадская ассоциация стандартов, канадская организация по безопасности и сертификации продукции.Их зарегистрированный знак показывает, что продукт прошел независимые испытания и сертифицирован на соответствие признанным стандартам безопасности или производительности. Дополнительная литература

                    Образец знака соответствия CSA

                    Ток - Скорость потока электрической энергии через проводник или провод, сравнимая с количеством воды, протекающей по трубе. Электрический ток измеряется в амперах или «амперах»


                    D

                    Диэлектрик - Любая изолирующая среда, которая находится между двумя проводниками и позволяет электростатическому притяжению и отталкиванию проходить по ней.

                    Диэлектрическое испытание - Испытания, состоящие из приложения напряжения, превышающего номинальное, в течение определенного времени с целью определения адекватности изоляционных материалов и промежутков при нормальных условиях.

                    DC - постоянный ток. Ток, который движется в одном направлении в постоянном потоке. Обычное домашнее электричество - это переменный ток, который постоянно меняет свое направление. Однако многим электронным устройствам требуется постоянный ток, поэтому перед их использованием необходимо преобразовать ток в постоянный.


                    E


                    F

                    Феррит - Ферримагнитный керамический непроводящий составной материал, используемый для предотвращения проникновения высокочастотных электрических шумов в оборудование и выхода из него.

                    Предохранитель - предохранительное устройство, состоящее из полоски проволоки, которая плавится и разрывает электрическую цепь, если ток превышает безопасный уровень.


                    G

                    GFCI - прерыватель замыкания на землю. Устройство электропроводки, которое отключает цепь всякий раз, когда обнаруживает, что электрический ток не сбалансирован между проводником под напряжением и обратным нейтральным проводником. Такой дисбаланс иногда вызван утечкой тока через тело человека, который заземлен и случайно коснулся части цепи под напряжением.

                    Земля - соединение между электрическим устройством и землей или при напряжении, определяемом как ноль (в США называется землей; в Великобритании называется землей).


                    H

                    Гармонизированный код - международная система кодирования для определения атрибутов напряжения шнура, оболочки, диаметра и т. Д.

                    Герц - Измерение частоты, равное одному циклу в секунду, устройства США обычно 60 Гц, а международные устройства обычно 50 Гц.


                    I

                    ICC - Международный цветовой код. Стандарт для цветов оболочки проводов; Горячий = коричневый, нейтральный = синий, заземляющий = зеленый / желтый.

                    IEC - Международная электротехническая комиссия, международная организация, устанавливающая стандарты для электротехнической продукции

                    IEC320 - стандарт IEC тринадцати 2- или 3-проводных вилок, соединителей, входов и выходов, обычно используемых в компьютерной индустрии.

                    Вход - монтажное устройство с наружной резьбой на фланце с выступающими и открытыми токопроводящими штырями. Устройство этого типа никогда не должно быть подключено так, чтобы открытые контакты были под напряжением, пока ответное устройство отключено.

                    Изоляция - Материал, покрывающий проводник, предотвращающий утечку тока из проводника.

                    IP-рейтинг - степень защиты от проникновения, - двухзначный код и дополнительная буква, указывающая уровень защиты от посторонних предметов, при этом первая цифра относится к защите от твердых тел, а вторая цифра относится к защите от жидкостей. Дополнительная буква может быть добавлена ​​для классификации только уровня защиты от доступа людей к опасным частям или для предоставления дополнительной информации, связанной с защитой устройства.
                    Таблица рейтингов IP


                    Дж

                    Куртка - Наружный слой материала корда.


                    К


                    л


                    M

                    Midget - относится к входу или выходу с небольшой глубиной. Обычно устанавливается в местах с ограниченным пространством.


                    N

                    NACC - Североамериканский цветовой код; Горячий = черный, нейтральный = белый, заземленный = зеленый.

                    NEMA - Национальная ассоциация производителей электрооборудования, организация, базирующаяся в США, которая устанавливает множество общих стандартов, используемых в электротехнической продукции.


                    O

                    OD - Внешний диаметр, внешний диаметр шнура.

                    OEM - Производитель оригинального оборудования.


                    -П,

                    Pigtail - очень короткий соединительный кабель или переходник. В основном используется в автомобильной промышленности, где не требуется более длинный кабель.

                    Штифт и втулка - Общий термин для исходящей линии связи устройства IEC60309.

                    Штекер - Монтажное устройство, монтируемое на вилке, с выступающими и открытыми токопроводящими контактами. Устройство этого типа никогда не должно быть подключено так, чтобы оголенные контакты оставались под напряжением, когда они отключены от сети. Поэтому вилки всегда отключены, пока они не подключены к источнику питания, например к розетке или генератору.

                    Поляризованный - Штекер и соединитель, выполненный таким образом, что обеспечивает только правильное соединение.


                    Q


                    R

                    Розетка - Монтажное устройство с охватывающим фланцем, с токопроводящими элементами, утопленными за стыковочной поверхностью. Часто называют розеткой. Этот тип устройства обычно подключается под напряжение, когда к нему ничего не подключено. Следовательно, розетки подключаются к источнику питания.

                    RoHS - Ограничение использования опасных веществ, Европейская директива, предписывающая материалы, которые нельзя использовать в производстве определенных продуктов.К запрещенным материалам относятся: свинец, ртуть, кадмий, шестивалентный хром, полибромированные бифенилы и плибромированный дифениловый эфир.

                    ROJ - Обозначение для снятия внешней оболочки.


                    S

                    Продольная - Обозначение для разделения изолированных параллельных проводов.

                    Straight Blade - относится к устройству NEMA с прямыми контактами.

                    Зачистка - Обозначение снятия изоляции или оболочки с жилы / провода.


                    Т

                    Температурный рейтинг - максимальная температура, при которой изоляция сохраняет свою целостность.

                    Клемма - Клемма - это точка, в которой заканчивается проводник от электрического компонента, устройства или сети, и обеспечивает точку подключения к внешним цепям. Клемма может быть просто концом провода или может быть снабжена соединителем или застежкой. Соединение может быть временным, как для портативного оборудования, или может потребоваться инструмент для сборки и снятия, или может быть постоянным электрическим соединением между двумя проводами или устройствами.

                    Twist-Locking - относится к устройству NEMA с круглыми зубцами, которые фиксируют соединение на месте. Для фиксации разъемов используются изогнутые лезвия. После того, как вилка вставлена ​​в розетку, она скручивается, и ее теперь повернутые лезвия защелкиваются в розетке. Чтобы разблокировать вилку, вращение меняется на противоположное. Фиксирующая муфта обеспечивает более надежное соединение в коммерческих и промышленных условиях, где вибрация или случайный удар могут разъединить неблокирующий разъем.


                    U

                    UL - Underwriters Laboratories, независимая некоммерческая организация по безопасности и сертификации продукции.


                    В

                    Напряжение - Сила или «толкание», приводящее в движение электрическую энергию через проводник или провод, которую можно сравнить с давлением воды в трубе.


                    Вт

                    Ватт - единица мощности, определяемая как один джоуль в секунду. Мощность рассчитывается как напряжение x сила тока.
                    Жгут проводов - См .

      Добавить комментарий

      Ваш адрес email не будет опубликован. Обязательные поля помечены *
