Какие светодиоды стоят в китайских фонариках — MOREREMONTA

Времени на поделки совсем нет сейчас, поэтому особо не о чем писать. Особо паять некогда.
Вот немного хочу рассказать про то, что на фото ниже будет.

Бывает по тем или иным причинам в доме пропадает электричество (обычно по погодным условиям). Что обычно делаем, так это достаем свечку, спички и «коптим». Соорудил «свечку» из аккумулятора от ибп напряжением 12В с емкостью 7Ач и платкой для плафона газели, или форда транзита

В общем-то делалась для тайги такая плата. Сейчас где-то в районе Красноярского края, неподалеку от места падения тунгусского метеорита (в 80 км, в селе Ванавара) в заповеднике на эксплуатации будет.

Там люди на долго выезжают на зимовья, и им по вечерам надо как-то подсвечивать. Такого 7Ач акб особо на долго не хватит, а вот они берут 55-75Ач акб, тех очень на долго будет хватать ))

Схематически на плате 15 светодиодов типоразмера 5730 и по ограничительному резистору в каждую цепочки из трех светодиодов.

Номинал резистора подбирается по расчетам. (я же поставил резистор на 30 — 33 Ом, при этом по расчетам ток получается порядка 90мА в одной цепочке)

Кстати плата изначально рисовалась под салонный плафон газельки, позже совместил и для форда транзиста. Добавились лишь парочка отверстий крепежных )))
При этом резисторы ограничительные надо брать уже с большим номиналом, учитывая бортовое напряжение авто.

Сделал фотографию как светит. Люксометр на расстоянии 50см показал порядка 800 люмен. Фотоаппарат был без свпышки, просто в одном случае фотография получилась ярче.
В качестве эксперимента померил освещенность на полу, а источник света к потолку временно поднес. Результат — 35люмен. Мало ли, много ли — думайте сами. А как «свечка» в периоды перебоев с электичеством — отличная вещь )))

Рассмотрим светодиодную продукцию, начиная от старых 5-мм, до сверхъярких мощных светодиодов мощность которых доходит до 10 Вт.

Чтобы выбрать «правильный» фонарик для своих нужд, нужно разобраться в том какие бывают светодиоды для фонариков и их характеристики.

Какие диоды используются в фонариках?

Мощные светодиодные фонари начались с устройств с матрицей 5-мм.

LED фонари в совершенно разных исполнениях, от карманных до кемпинговых, получили широчайшее распространение в середине 2000-х. Их цена заметно снизилась, а яркость и долгий срок службы от одного заряда батареек сыграли свою роль.

5-ти миллиметровые белые сверхъяркие светодиоды потребляют от 20 до 50 мА тока, при падении напряжения 3.2-3.4 вольта. Сила света – 800 мкд.

Очень хорошо показывают себя в миниатюрных фонариках-брелках. Маленький размер позволяет носить такой фонарик с собой. Питаются они либо от «мини-пальчиковых» батареек, либо от нескольких круглых «таблеток». Часто используются в зажигалках с фонариком.

Вот какие светодиоды в китайских фонариках устанавливаются уже много лет, но их век постепенно истекает.

В поисковых фонарях при большом размере отражателя есть возможность смонтировать десятки таких диодов, но такие решения постепенно отходят на второй план, а выбор покупателей падает в пользу на фонарей на мощных светодиодах типа Cree.

Поисковый фонарь на 5мм светодиодах

Такие фонари работают от батареек типа АА, ААА или аккумуляторов. Стоят недорого и проигрывают как в яркости, так и в качестве современным фонарям на более мощных кристаллах, но об этом ниже.

В дальнейшем развитии фонарей производители перебрали множество вариантов, но рынок качественной продукции занимают фонари с мощными матрицами или дискретными светодиодами.

Какие светодиоды используют в мощных фонариках?

Под мощными фонарями подразумеваются современные фонари различных типов начиная от тех, что размером с палец, заканчивая огромными поисковыми фонарями.

В такой продукции в 2017 году актуальна марка Cree. Это название американской компании. Её продукция считается одной из наиболее передовых в области светодиодной техники. Альтернативой являются LED от производителя Luminus.

Такие вещи значительно превосходят светодиоды с китайских фонариков.

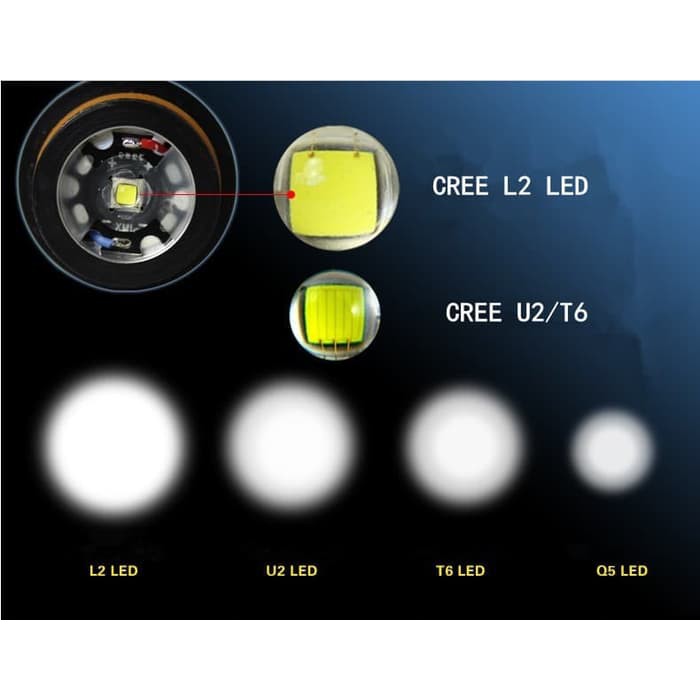

Какие светодиоды Cree в фонариках устанавливаются наиболее часто?

Модели носят название состоящие из трёх четырёх символов, разделённых дефисом. Так диоды Cree XR-E, XR-G, XM-L, XP-E. Модели XP-E2, G2 чаще всего используются для небольших фонариков, а XM-L и L2 – очень универсальные.

Их используют, начиная от т.н. EDC фонарей (для повседневного ношения) – это маленькие фонари размером меньше ладони, до серьёзных поисковых фонарей большого размера.

Давайте рассмотрим характеристики мощных светодиодов для фонариков.

Название Cree XM-L T6 Cree XM-L2 Cree XP-G2 Cree XR-E
Фото
U, В 2,9 2,85 2,8 3,3
I, мА 700 700 350 350
P, Вт 2 2 1 1
Рабочая температура, °C Ремонт фонариков

К сожалению цена таких фонариков довольно большая, как и самих диодов. И не всегда есть возможность приобрести новый фонарь, в случае поломки. Давайте разберемся как поменять светодиод в фонарике.

Для ремонта фонарика необходим минимальный набор инструментов:

Чтобы добраться до источника света нужно отвинтить головную часть фонаря, она обычно закреплена на резьбовом соединении.

В режиме проверки диодов или измерения сопротивления проверьте исправность светодиода. Для этого прикоснитесь щупами черным и красным к выводам светодиода, сначала в одном положении, а затем поменяйте местами красный и черный.

Если диод исправен – то в одном из положений будет низкое сопротивление, а в другом – высокое. Таким образом вы определяете, что диод исправен и проводит ток только в одном направлении. Во время проверки диод может излучать слабый свет.

В противном случае в обеих положениях будет короткое замыкание или высокое сопротивление (обрыв). Тогда нужна замена диода в фонаре.

Теперь нужно выпаять светодиод из фонаря и, соблюдая полярность, впаять новый.

Будьте внимательны при выборе светодиода, учтите его потребление тока и напряжение, на которое тот рассчитан.

Если вы будете пренебрегать этими параметрами – в лучшем случае фонарик будет быстро садиться, в худшем – драйвер выйдет из строя.

Драйвер – это устройства для питания светодиода стабилизированным током от разных источников. Промышленно изготавливаются драйвера для питания от сети 220 вольт, от автомобильной электросети – 12-14.7 вольт, от Li-ion аккумуляторов, например, типоразмера 18650. Драйвером оборудовано большинство мощных фонарей.

Увеличиваем мощность фонаря

Если вас не устраивает яркость вашего фонаря или вы разобрались как заменить светодиод в фонарике и захотели его модернизировать, прежде чем покупать сверхмощные модели изучите основные принципы работы LED и ограничения в их эксплуатации.

Диодные матрицы не любят перегрева – это главный постулат! А замена светодиода в фонарике на более мощный может привести к такой ситуации.

Обратите внимание на модели, в которые устанавливаются более мощные диоды и сравните со своей, если они подобны по размерам и конструктиву – меняйте.

Если ваш фонарь меньше — потребуется дополнительное охлаждение. Подробнее о изготовлении радиаторов своими руками мы писали здесь.

Если вы попытаетесь установить в миниатюрный фонарик-брелок такой гигант, как Сree MK-R, он у вас быстро выйдет из строя от перегрева и это будут зря потраченные средства. Незначительное повышение мощности (на пару ватт) допустимо без модернизации самого фонарика.

В остальном процесс замены марки светодиода в фонарике на более мощную – описан выше.

Фонари Police

Они зарекомендовали себя на протяжении многих лет и с каждой новой моделью этих фонарей спрос не утихает. Новинкой на отечественном рынке стала модель с электрошокером.

LED фонарик Police с шокером

Такие фонари ярко светят и могут выступать в роли средства самообороны. Однако и в них случаются проблемы со светодиодами.

Как заменить светодиод в фонарике Police

Широкий модельный ряд очень трудно охватить в рамках одной статьи, но можно дать общие рекомендации по ремонту.

  1. При ремонте фонаря с электрошокером будьте аккуратны, желательно используйте резиновые перчатки, чтобы избежать удара током.
  2. Фонари с пылевлагозащитой собраны на большом количестве винтов. Они отличаются по длине, поэтому делайте пометки откуда вы выкрутили тот или иной винт.
  3. Оптическая система фонарика Police позволяет регулировать диаметр светового пятна. При разборке на корпусе сделайте отметки в каком положении стояли детали перед снятием, иначе будет трудно поставить блок с линзой обратно.

Замена светодиода, блока преобразователя напряжения, драйвера, аккумулятора возможна с применением стандартного набора для пайки.

Какие светодиоды стоят в китайских фонариках?

Многие товары сейчас покупаются на aliexpress, где можно найти как оригинальную продукцию, так и китайские копии, которые не соответствуют заявленному описанию. Цена за такие приборы бывает сопоставимой с ценой на оригинал.

В фонарике, где заявлен светодиод Cree, его может на самом деле не быть, в лучшем случае будет стоять диод откровенно другого типа, в худшем такой, который внешне будет трудно отличим от оригинала.

Что это может за собой повлечь? Дешевые светодиоды выполняются в низкотехнологичных условиях и не выдают заявленной мощности. Имеют низкий КПД, от того у них усиленный нагрев корпуса и кристалла. Как уже было сказано, что перегрев – самый злой враг для Led приборов.

Так происходит потому, что при нагревании через полупроводник увеличивается ток, вследствие чего нагрев становится еще сильнее, мощности выделяется еще более, лавинообразно это приводит к пробою или обрыву светодиода.

Если постараться и потратить время на поиск информации, можно определить оригинальность продукции.

Сравните оригинал и подделку cree

LatticeBright – это китайский производитель светодиодов, который делает продукцию очень похожей на Cree, наверное это совпадение дизайнерской мысли (сарказм).

Сравнение китайской копии и оригинала Cree

На подложках эти клоны выглядят следующим образом. Можно заметить разнообразие форм подложек для светодиодов, производимое в китае.

Определение подделки по подложке для LED

Подделки изготавливаются довольно умело, многие продавцы не указывают об этом «бренде» в описании товара и о том, где произведены светодиоды для фонарей. Качество таких диодов не самое худшее среди китайского барахла, но и далеко от оригинала.

Установка светодиода вместо лампы накаливания

У многих в старых вещах пылятся коногонки или фонари на лампе накаливания и вы можете легко сделать его светодиодным. Для этого есть либо готовые решения, либо самодельные.

С помощью разбитой лампочки и светодиодов, если добавить немного смекалки и припоя, можно сделать отличную замену.

Железный бочонок в данном случае нужен для улучшения отвода тепла от LED. Далее нужно припаять все детали друг к другу и закрепить клеем.

При сборке будьте аккуратны – избегайте замыкания выводов, в этом поможет термоклей или термоусадочная трубка. Центральный контакт лампы нужно распаять – образуется отверстие. Продеть через него вывод резистора.

Дальше нужно припаять свободный вывод светодиода к цоколю, а резистора к центральному контакту. Для напряжения 12 вольт нужен резистор 500 Ом, а для напряжения в 5 В – 50-100 Ом, для питания от Li-ion 3.7В аккумулятора – 10-25Ом.

Как сделать из лампы накаливания светодиодную

Подобрать светодиод для фонарика гораздо сложнее чем его заменить. Нужно учитывать массу параметров: от яркости и угла рассеивания, до нагрева корпуса.

Кроме того, нельзя забывать об источнике питания для диодов. Если вы освоите все описанное выше – ваши приборы будут светить долго и качественно!

  • Перейти в магазин

Здравствуйте. Это мой первый обзор, прошу сильно не ругать, если есть замечания, пожалуйста напишите) Так же прошу прощения за качество фото, нормального фотоаппарата нет.
Понадобился фонарик для обеспечения освещения рабочего места сварщика, варить приходится в разных местах и света не всегда хватает, особенно в углах. Требования были такие, наличие магнита, наличие бокового COB диода, встроенная зарядка, батарея 18650 и более-менее прочный корпус, поэтому пластмассовые версии не подходят. В описании было указано, что батарея встроенная, поискав похожие лоты нашел, что там 18650, но возможна ли замена неизвестно, задал вопрос продавцу, но он не смог помочь. Поскольку встроенные батареи обычно не очень хорошего качества, то замена была желательна. Купить нужно было 3 штуки, у продавца есть лоты по 1, 3, 5 и 10 штук, в заголовке цена за одинарный лот, соответственно, чем больше партия, тем дешевле одна штука. Я взял 5 штук, 3 заказчику, 1 на эксперимент и 1 себе, вышло чуть больше $22, то есть 1 штука примерно $4.6.
Посылка шла очень долго, больше 2 месяцев, срок доставки в заказе уже истек, но продавец попросил еще подождать и еще через неделю получил свои фонарики)
Каждый фонарик был в пупырчатом пакетике и картонной коробочке и все вместе в обычном сером пакете без пупырки.

В фонарике имеется зум, передняя часть может выдвигаться, при минимальном положении получается четкое световое пятно, при максимальном получается квадратное пятно. Рефлектора как такового нет, Просто углубление в котором установлен диод и прижимное кольцо полированное, вместо стекла стоит выпуклая линза. В задней части отвинчивающийся колпачок, под которым находится штекер USB. На самом колпачке магнит и темляк, магнит выступает примерно на 0.3мм, темляк пропущен через одно отверстие и до запрессовки магнита, так, что снять его нельзя, кроме того он мешает нормальному прилипанию магнита к металлу, из-за чего он плохо держится на вертикальной поверхности. Нужно или убрать его, или сточить крышку, чтобы крепление темляка не мешало.
Фотографии внешнего вида. На кнопке установлена штучка, которая не дает случайно нажиматься кнопке при транспортировке.

В описании лота написано, что батарея встроенная, но в целом заменить ее можно. Передняя часть снимается, сперва откручивается линза, затем откручивается внутренняя часть со светодиодом, единственное, при откручивании крутится и платка со светодиодом, при этом перекручиваются проводки. Задняя часть снимается посте откручивания 2 шурупиков в резьбе возле USB штекера, после чего штекер с пластмассовой частью вынимается. Сразу видно плату управления и кучу проводков. Аккумулятор можно вытолкать из корпуса, на нем нет никаких обозначений, емкость около 900мАч, измерял ZB2L3, током разрядки 0.5А, начальное напряжение 4.14, конечное 3.15. Подложка со светодиодом удерживается только за счет шайбы, она немного больше отверстия и имеет отогнутые края, за счет чего придавливать легко, но вынуть сложно, я не стал курочить) Диаметр подложки 16мм, можно по идее заменить светодиод на другой.
На плате 2 микросхемы на 6 выводов, для зарядки, маркировка 17х и драйвер с маркировкой FU. Драйвер управляет 2 MOSFET SI2302 маркировка A2SHB (20В, 2.3A, 1.25Вт).
Режимы переключается по кругу, Основной свет 100%>основной свет 50%>СОВ>COB строб, памяти нет. Потребление в каждом режиме 0.2А, 0.09А, 0.26А и

0.2А. При зарядке потребление начинается от 0.5А и постепенно уменьшается, время зарядки около 4 часов, во время зарядки светится красный индикатор возле USB, после окончания загорается зеленый. Защиты от переразряда нет, 2 фонарика пришли полностью разряженными, тот, который разобрал, имел на батарее 2.15В, какой либо индикации уровня заряда тоже нет.
Разборка.

Фонарь больше подходит для ближнего освещения, поэтому на дальнобойность не тестировал)

В целом, для тех задач, ради которых он покупался, фонарик неплохой, добраться до рабочего места и освещать его во время работы нормально будет. Но недостатков тоже хватает, невозможность быстро заменить аккумулятор, несъемный и неправильно закрепленный темляк, отсутствие защиты от переразрядки, очень долгое время зарядки(если поставить аккумулятор на 3000+ то заряжаться будет целый день). Единственное, что можно улучшить, это поставить более емкий аккумулятор, очень длительная зарядка компенсируется очень большим временем свечения)

Надеюсь, кому то этот обзор оказался полезным!

Фонарь светодиодный – ремонт, схема, замена аккумулятора

Для безопасности и возможности продолжать активную деятельность в темное время суток человек нуждается в искусственном освещении. Первобытные люди раздвигали темень, поджигая ветки деревьев, далее придумали факел и керосинку. И только после изобретения французским изобретателем Джорджем Лекланше в 1866 году прототипа современной батарейки, а в 1879 году Томсоном Эдисоном лампы накаливания, у Дэвида Майзела появилась возможность запатентовать 1896 году первый электрический фонарь.

С тех пор в электрической схеме новых образцов фонарей ничего не изменялось, пока в 1923 году российский ученый Олег Владимирович Лосев не нашёл связь люминесценции в карбиде кремния и p-n-переходе, а в 1990 году ученым не удалось создать светодиод с большей светоотдачей, позволяющий заменить лампочку накаливания. Применение светодиодов вместо ламп накаливания, благодаря низкому энергопотреблению светодиодов, позволило многократно увеличить время работы фонарей при той же емкости батареек и аккумуляторов, повысить надежность фонариков и практически снять все ограничения на область их использования.

Светодиодный аккумуляторный фонарь, который Вы видите на фотоснимке попал мне в ремонт с жалобой, что купленный на днях китайский фонарик Lentel GL01 за $3, не светит, хотя индикатор заряда аккумулятора светится.

Внешний осмотр фонаря произвел положительное впечатление. Качественное литье корпуса, удобная ручка и выключатель. Стержни вилки для подключения к бытовой сети для зарядки аккумулятора сделаны выдвижными, что исключает необходимость хранения сетевого шнура.

Внимание! При разборке и ремонте фонаря, если он подключен к сети следует соблюдать осторожность. Прикосновение к оголенным участкам схемы подключенной к электрической сети может привести к поражению электрическим током.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

Хотя фонарик подлежал гарантийному ремонту, но вспоминая свои хождения при при гарантийном ремонте отказавшего электрочайника (чайник был дорогим и в нем перегорел ТЭН, поэтому своими руками его отремонтировать не представлялось возможным), решил заняться ремонтом самостоятельно.

Разобрать фонарь оказалось легко. Достаточно повернуть на небольшой угол против часовой стрелки кольцо, фиксирующее защитное стекло и оттянуть его, затем отвинтить несколько саморезов. Оказалось кольцо фиксируется на корпусе с помощью байонетного соединения.

После снятия одной из половинок корпуса фонарика появился доступ ко всем его узлам. Слева на фотоснимке видна печатная плата со светодиодами, к которой прикреплен с помощью трех саморезов рефлектор (отражатель света). В центре расположен аккумулятор черного цвета с неизвестными параметрами, имеется только маркировка полярности выводов. Правее аккумулятора находится печатная плата зарядного устройства и индикации. Справа установлена сетевая вилка с выдвижными стержнями.

При внимательном рассмотрении светодиодов оказалось, что на излучающих поверхностях кристаллов всех светодиодов имелись черные пятна или точки. Стало ясно даже без проверки светодиодов мультиметром, что фонарик не светит по причине их перегорания.

Почерневшие области имелись также на кристаллах двух светодиодов, установленных в качестве подсветки на плате индикации зарядки аккумулятора. В светодиодных лампах и лентах обычно выходит из строя один светодиод, и работая как предохранитель, защищает остальные от перегорания. А в фонаре вышли из строя все девять светодиодов одновременно. Напряжение на аккумуляторе не могло увеличиться до величины, способной вывести светодиоды из строя. Для выяснения причины пришлось начертить электрическую принципиальную схему.

Поиск причины отказа фонаря

Электрическая схема фонаря состоит из двух функционально законченных частей. Часть схемы, расположенная левее переключателя SA1, выполняет функцию зарядного устройства. А часть схемы, изображенная справа от переключателя, обеспечивает свечение.

Работает зарядное устройство следующим образом. Напряжение от бытовой сети 220 В поступает на токоограничивающий конденсатор С1, далее на мостовой выпрямитель, собранный на диодах VD1-VD4. С выпрямителя напряжение подается на клеммы аккумулятора. Резистор R1 служит для разряда конденсатора после изъятия вилки фонарика из сети. Таким образом, исключается удар током от разряда конденсатора в случае случайного прикосновения рукой одновременно двух штырей вилки.

Светодиод HL1, включенный последовательно с токоограничивающим резистором R2 в противоположном направлении с правым верхним диодом моста, как, оказалось, светится всегда при вставленной вилке в сеть, даже если аккумулятор неисправен или отсоединен от схемы.

Переключатель режимов работы SA1 служит для подключения к аккумулятору отдельных групп светодиодов. Как видно из схемы получается, что если фонарь подключен к сети для зарядки и движок переключателя находится в положении 3 или 4, то напряжение с зарядного устройства аккумулятора попадает и на светодиоды.

Если человек включил фонарик и обнаружил, что он не работает, и, не зная, что движок выключателя обязательно необходимо установить в положение «выключено», о чем в инструкции по эксплуатации фонаря ничего не сказано, подключит фонарь к сети на зарядку, то за счет броска напряжения на выходе зарядного устройства на светодиоды попадет напряжение, значительно превышающее расчетное. Через светодиоды потечет ток, превышающий допустимый и они перегорят. При старении кислотного аккумулятора за счет сульфатации свинцовых пластин напряжение заряда аккумулятора возрастает, что тоже приводит к перегоранию светодиодов.

Еще одно схемное решение, которое удивило, это параллельное включение семи светодиодов, что недопустимо, так как вольтамперные характеристики даже светодиодов одного типа отличаются и поэтому проходящий ток через светодиоды тоже будет не одинаковым. По этой причине при выборе номинала резистора R4 из расчета протекания через светодиоды максимально допустимого тока, один из них может перегружаться и выйти из строя, а это приведет к перегрузке по току параллельно включенных светодиодов, и они тоже перегорят.

Переделка (модернизация) электрической схемы фонаря

Стало очевидным, что поломка фонаря связана с ошибками, допущенными разработчиками его электрической принципиальной схемы. Чтобы отремонтировать фонарь и исключить его повторную поломку необходимо его переделать, заменив светодиоды и внести незначительные изменения в электрическую схему.

Для того чтобы индикатор заряда аккумулятора действительно сигнализировал о его зарядке, необходимо светодиод HL1 включить последовательно с аккумулятором. Для свечения светодиода необходим ток несколько миллиампер, а выдаваемый ток зарядным устройством должен составлять около 100 мА.

Для обеспечения этих условий достаточно отсоединить HL1-R2 цепочку от схемы в местах, указанных красными крестиками и параллельно с ней установить дополнительный резистор Rd номиналом 47 Ом мощностью не менее 0,5 Вт. Ток заряда, протекая через Rd будет создавать на нем падение напряжения около 3 В, которое обеспечить необходимый ток для свечения индикатора HL1. Заодно точку соединения HL1 и Rd необходимо подключить к выводу 1 переключателя SA1. Таким простым способом будет исключена возможность подачи напряжения с зарядного устройства на светодиоды EL1-EL10 во время заряда аккумулятора.

Для выравнивания величины токов, протекающих через светодиоды EL3-EL10, необходимо исключить из схемы резистор R4 и последовательно с каждым светодиодом включить отдельный резистор номиналом 47-56 Ом.

Электрической схема после доработки

Внесенные в схему незначительные изменения повысили информативность индикатора заряда недорогого китайского светодиодного фонаря и многократно повысили его надежность. Надеюсь, что производители светодиодных фонарей после прочтения этой статьи внесут изменения в электрические схемы своих изделий.

После модернизации электрическая принципиальная схема приняла вид, как на чертеже выше. Если необходимо освещать фонариком продолжительное время и не требуется большой яркости его свечения, то можно дополнительно установить токоограничивающий резистор R5, благодаря которому время работы фонарика без подзарядки увеличится в два раза.

Ремонт светодиодного аккумуляторного фонаря

После разборки в первую очередь нужно восстановить работоспособность фонаря, а потом уже заниматься модернизацией.

Проверка светодиодов мультиметром подтвердила их неисправность. Поэтому все светодиоды пришлось выпаять и освободить от припоя отверстия для установки новых диодов.

Судя по внешнему виду, на плате были установлены ламповые светодиоды из серии HL-508H диаметром 5 мм. В наличии имелись светодиоды типа HK5h5U от линейной светодиодной лампы с близкими техническими характеристиками. Они и пригодились для ремонта фонаря. При запайке светодиодов на плату нужно не забывать соблюдать полярность, анод должен быть соединен с плюсовым выводом аккумулятора или батарейки.

После замены светодиодов печатная плата была подключена к схеме. Яркость свечения некоторых светодиодов из-за общего токоограничивающего резистора несколько отличалась от других. Для устранения этого недостатка необходимо удалить резистор R4 и заменить его семью резисторами, включив последовательно с каждым светодиодом.

Для выбора резистора, обеспечивающего оптимальный режим работы светодиода, была измерена зависимость величины тока, протекающего через светодиод, от величины последовательно включенного сопротивления при напряжении 3,6 В, равному напряжению аккумуляторной батареи фонаря.

Исходя из условий применения фонаря (в случае перебоев подачи в квартиру электроэнергии) большой яркости и дальности освещения не требовалось, поэтому резистор был выбран номиналом 56 Ом. С таким токоограничивающим резистором светодиод будет работать в легком режиме, и потребление электроэнергии будет экономным. Если от фонаря требуется выжать максимальную яркость, то следует применить резистор, как видно из таблицы, номиналом 33 Ом и сделать два режима работы фонарика, включив еще один общий токоограничивающий резистор (на схеме R5) номиналом 5,6 Ом.

Чтобы включить последовательно с каждым светодиодом резистор, необходимо предварительно подготовить печатную плату. Для этого на ней нужно перерезать по одной любой токоведущей дорожке, подходящей к каждому светодиоду и сделать дополнительные контактные площадки. Токоведущие дорожки на плате защищены слоем лака, который необходимо соскоблить лезвием ножа до меди, как на фотоснимке. Затем оголенные контактные площадки залудить припоем.

Подготавливать печатную плату для монтажа резисторов и припаивать их лучше и удобнее, если плату закрепить на штатном рефлекторе. В этом случае поверхность линз светодиодов не будет царапаться, и удобнее будет работать.

Подключение диодной платы после ремонта и модернизации к аккумулятору фонаря показало достаточную для освещения и одинаковую яркость свечения всех светодиодов.

Не успел отремонтировать предыдущий фонарь, как в ремонт попал второй, с такой же неисправностью. На корпусе фонарика информации о производителе и технических характеристиках не нашел, но судя по почерку изготовления и причине поломки, производитель тот же, китайский Lentel.

По дате на корпусе фонарика и на аккумуляторе удалось установить, что фонарю уже четыре года и со слов его хозяина фонарь работал безотказно. Очевидно, что прослужил фонарик долго благодаря предупреждающей надписи «Не включать во время зарядки!» на откидной крышке, закрывающей отсек, в котором спрятана вилка для подключения фонаря к электросети для зарядки аккумулятора.

В этой модели фонаря светодиоды включены в схему по правилам, последовательно с каждым установлен резистор номиналом 33 Ом. Величину резистора легко узнать по цветовой маркировке с помощью онлайн калькулятора. Проверка мультиметром показала, что все светодиоды неисправны, резисторы тоже оказались в обрыве.

Анализ причины отказа светодиодов показал, что за счет сульфатации пластин кислотного аккумулятора его внутреннее сопротивление увеличилось и как следствие, напряжение его зарядки возросло в несколько раз. Во время зарядки фонарик был включен, ток через светодиоды и резисторы превысил предельный, что и привело к выходу их из строя. Пришлось заменить не только светодиоды, но и все резисторы. Исходя из выше оговоренных условиях эксплуатации фонаря были для замены выбраны резисторы номиналом 47 Ом. Величину резистора для любого типа светодиода можно рассчитать с помощью онлайн калькулятора.

Переделка схемы индикации режима зарядки аккумулятора

Фонарь отремонтирован, и можно приступать к внесению изменений в схему индикации зарядки аккумулятора. Для этого необходимо перерезать дорожку на печатной плате зарядного устройства и индикации таким образом, чтобы цепочку HL1-R2 со стороны светодиода отсоединить от схемы.

Далее нужно параллельно цепочке HL1-R2 подключить резистор Rd, проходя через который ток зарядки аккумулятора будет создавать необходимое падение напряжения для обеспечения свечения светодиода HL1.

Свинцово-кислотный AGM аккумулятор был доведен до глубокого разряда, и попытка зарядить его штатным зарядным устройством не привела к успеху. Пришлось аккумулятор заряжать с помощью стационарного блока питания с функцией ограничения тока нагрузки. На аккумулятор было подано напряжение 30 В, при этом он в первый момент времени потреблял ток всего несколько мА. Со временем ток начал возрастать и через несколько часов увеличился до 100 мА. После полной зарядки аккумулятор был установлен в фонарь.

Зарядка глубоко разряженных свинцово-кислотный AGM аккумуляторов в результате долгого хранения повышенным напряжением позволяет восстановить их работоспособность. Способ проверен мною на AGM аккумуляторах не один десяток раз. Новые аккумуляторы, не желающие заряжаться от стандартных зарядных устройств, при зарядке от постоянного источника при напряжении 30 В восстанавливаются практически до первоначальной емкости.

Аккумулятор был несколько раз разряжен включением фонарика в рабочий режим и заряжен с помощью штатного зарядного устройства. Измеренный ток заряда составил 123 мА, при напряжении на выводах аккумулятора 6,9 В. К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов. То есть емкость аккумулятора составляла около 0,2 А×часа и для продолжительной работы фонаря необходима его замена.

HL1-R2 цепочка на печатной плате была удачно размещена, и понадобилось под углом перерезать всего одну токоведущую дорожку, как на фотоснимке. Ширина реза должна быть не менее 1 мм. Расчет номинала резистора и проверка на практике показала, что для стабильной работы индикатора зарядки аккумулятора необходим резистор номиналом 47 Ом мощностью не менее 0,5 Вт.

На фотоснимке представлена печатная плата с запаянным токоограничивающим резистором. После такой доработки индикатор заряда аккумулятора светится только в случае, если действительно происходит заряд аккумулятора.

Модернизация переключателя режимов работы

Для завершения работы по ремонту и модернизации фонарей необходимо выполнить перепайку проводов на выводах переключателя.

В моделях ремонтируемых фонарей для включения применен четырех позиционный переключатель движкового типа. Средний вывод на приведенной фотографии является общим. При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. При перемещении движка переключателя из крайнего левого положения на одну позицию вправо, общий его вывод подключается ко второму выводу и при дальнейшем перемещении движка последовательно к 4 и 5 выводам.

К среднему общему выводу (смотри фотографию выше) нужно припаять провод, идущий от положительного вывода аккумулятора. Таким образом, появится возможность подключать аккумулятор к зарядному устройству или светодиодам. К первому выводу можно припаять провод, идущий от основной платы со светодиодами, ко второму можно припаять токоограничивающий резистор R5 величиной 5,6 Ом для возможности переключения фонарика в энергосберегающий режим работы. К крайнему правому выводу припаять проводник, идущий от зарядного устройства. Таким образом будет исключена возможность включить фонарь во время зарядки аккумулятора.

Ремонт и модернизация


светодиодного аккумуляторного фонаря-прожектора «Фотон PB-0303»

Попал мне в ремонт еще один экземпляр из ряда светодиодных фонарей китайского производства под названием Светодиодный фонарь-прожектор «Фотон PB-0303». Фонарь при нажатии на кнопку включения не реагировал, попытка зарядить аккумулятор фонаря с помощью зарядного устройства к успеху не привела.

Фонарь мощный, дорогой, стоит около $20. По заявлению производителя световой поток фонаря достигает 200 метров, корпус выполнен из ударопрочного ABS-пластика, в комплекте имеется отдельное зарядное устройство и ремень для переноса на плече.

Светодиодный фонарь Фотон обладает хорошей ремонтопригодностью. Для получения доступа к электрической схеме достаточно открутить пластмассовое кольцо, удерживающее защитное стекло, вращая кольцо против часовой стрелки, если смотреть на светодиоды.

При ремонте любых электроприборов поиск неисправности всегда начинается с источника питания. Поэтому первым делом было измерено с помощью мультиметра, включенного в режим измерения постоянного напряжения, напряжение на выводах кислотного аккумулятора. Оно составил 2,3 В, вместо 4,4 В положенных. Аккумулятор был полностью разряжен.

При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Фонариком пользовались, пока аккумулятор полностью не разрядился, а затем он продолжительное время не эксплуатировался, что и привело к глубокой разрядке аккумулятора.

Осталось проверить исправность светодиодов и остальных элементов. Для этого был снять отражатель, для чего были откручены шесть саморезов. На печатной плате находилось всего три светодиода, ЧИП (микросхема) в виде капельки, транзистор и диод.

От платы и аккумулятора пять проводов уходило в ручку. Для того, чтобы разобраться в их подключении понадобилось ее разобрать. Для этого нужно крестовой отверткой открутить внутри фонаря два винта, которые были расположены рядом с отверстием, в которые уходили провода.

Для отсоединения ручки фонаря от его корпуса ее необходимо сдвинуть в сторону от винтов крепления. Делать это нужно аккуратно, чтобы не оторвать от платы провода.

Как оказалось в ручке не было радиоэлектронных элементов. Два белых провода были припаяны к выводам кнопки включения/выключения фонаря, а остальные к разъему для подключения зарядного устройства. К 1 выводу разъема (нумерация условная) был припаян провод красного цвета, который вторым концом был припаян к плюсовому входу печатной платы. Ко второму контакту был припаян сине-белый проводник, который вторым концом был припаян к минусовой площадке печатной платы. К 3 выводу был припаян зеленый провод, второй конец которого был припаян к минусовому выводу аккумулятора.

Электрическая принципиальная схема

Разобравшись с проводами, спрятанными в ручке можно начертить электрическую принципиальную схему фонаря Фотон.

С отрицательного вывода аккумулятора GB1 напряжение подается на вывод 3 разъема Х1 и далее с его вывода 2 через сине-белый проводник поступает на печатную плату.

Разъем Х1 устроен таким образом, что когда штекер зарядного устройства в него не вставлен, то выводы 2 и 3 соединяются между собой. Когда штекер вставляется, то выводы 2 и 3 разъединяются. Таким образом, обеспечивается автоматическое отключение электронной части схемы от зарядного устройства, исключающей возможность случайного включения фонаря во время зарядки аккумулятора.

С положительного вывода аккумулятора GB1 напряжение подается на D1 (микросхема-чип) и эмиттер биполярного транзистора типа S8550. ЧИП выполняет только функцию триггера, позволяющего кнопкой без фиксации включать или выключать свечение светодиодов EL (⌀8 мм, цвет свечения – белый, мощность 0,5 Вт, ток потребления 100 мА, падение напряжения 3 В. ). При первом нажатии на кнопку S1 с микросхемы D1 на базу транзистора Q1 подается положительное напряжение, он открывается и на светодиоды EL1-EL3 поступает питающее напряжение, фонарь включается. При повторном нажатии на кнопку S1, транзистор закрывается и фонарь выключается.

С технической точки зрения такое схемное решение безграмотно, так как повышает стоимость фонаря, снижает его надежность, и в дополнение за счет падения напряжения на переходе транзистора Q1 теряется до 20% емкости аккумулятора. Такое схемное решение оправдано при наличии возможности регулировки яркости светового луча. В данной модели вместо кнопки достаточно было поставить механический выключатель.

Вызвало удивление, что в схеме светодиоды EL1-EL3 подключены параллельно к аккумулятору как лампочки накаливания, без токоограничивающих элементов. В результате при включении через светодиоды проходит ток, величина которого ограничена только внутренним сопротивлением аккумулятора и при его полном заряде ток может превысить допустимый для светодиодов, что приведет выходу их из строя.

Проверка работоспособности электрической схемы

Для проверки исправности микросхемы, транзистора и светодиодов от внешнего источника питания с функцией ограничения тока было подано с соблюдением полярности напряжение постоянного тока 4,4 В непосредственно на выводы питания печатной платы. Величина ограничения тока была выставлена 0,5 А.

После нажатия кнопки включения светодиоды засветили. После повторного нажатия – погасли. Светодиоды и микросхема с транзистором оказались исправными. Осталось разобраться с аккумулятором и зарядным устройством.

Восстановление кислотного аккумулятора

Так как кислотный аккумулятор емкостью 1,7 А был полностью разряжен, а штатное зарядное устройство было неисправно то решил его зарядить от стационарного блока питания. При подключении аккумулятора для зарядки к блоку питания с установленным напряжением 9 В, ток заряда составил менее 1 мА. Напряжение было увеличено, до 30 В — ток возрос до 5 мА, и через час под таким напряжением составил уже 44 мА. Далее напряжение было снижено до 12 В, ток упал до 7 мА. После 12 часов заряда аккумулятора при напряжении 12 В ток поднялся до 100 мА, таким током и заряжался аккумулятор в течении 15 часов.

Температура корпуса аккумулятора была в пределах нормы, что свидетельствовало о том, что ток зарядки идет не на выделение тепла, а на накопление энергии. После заряда аккумулятора и доработки схемы, о которой речь пойдет ниже, были проведены испытания. Фонарь с восстановленным аккумулятором просветил беспрерывно 16 часов, после чего начала падать яркость луча и поэтому он был выключен.

Описанным выше способом мне приходилось неоднократно восстанавливать работоспособность глубоко разряженных малогабаритных кислотных аккумуляторов. Как показала практика, восстановлению подлежат только исправные аккумуляторы, о которых на некоторое время забыли. Кислотные аккумуляторы, которые выработали свой ресурс, восстановлению не подлежат.

Ремонт зарядного устройства

Измерение величины напряжения мультиметром на контактах выходного разъема зарядного устройства показало его отсутствие.

Судя по стикеру, наклеенному на корпус адаптера, он представлял собой блок питания, выдающий нестабилизированное постоянное напряжение величиной 12 В с максимальным током нагрузки 0,5 А. В электрической схеме не было элементов, ограничивающих величину тока зарядки, поэтому возник вопрос, а почему в качестве зарядного устройства использовался обыкновенный блок питания?

Когда адаптер был вскрыт, то появился характерный запах горелой электропроводки, что свидетельствовало о том, что обмотка трансформатора сгорела.

Прозвонка первичной обмотки трансформатора показала, что она в обрыве. После разрезания первого слоя ленты, изолирующего первичную обмотку трансформатора, был обнаружен термопредохранитель, рассчитанный на температуру срабатывания 130°С. Проверка показала, что как первичная обмотка, так и термопредохранитель неисправны.

Ремонт адаптера был экономически нецелесообразен, так как необходимо перемотать первичную обмотку трансформатора и установить новый термопредохранитель. Заменил его аналогичным, который был под рукой, на напряжение постоянного тока 9 В. Гибкий шнур с разъемом пришлось перепаять от сгоревшего адаптера.

На фотографии представлен чертеж электрической схемы сгоревшего блока питания (адаптера) светодиодного фонаря «Фотон». Адаптер для замены был собран по такой же схеме, только с выходным напряжением 9 В. Такого напряжения вполне достаточно для обеспечения требуемого тока заряда аккумулятора с напряжением 4,4 В.

Для интереса подключил фонарь к новому блоку питания и измерял ток зарядки. Величина его составила 620 мА, и это при напряжении 9 В. При напряжении 12 В ток был порядка 900 мА, значительно превышающий нагрузочную способность адаптера и рекомендуемый ток заряда аккумулятор. По этой причине от перегрева и сгорела первичная обмотка трансформатора.

Доработка электрической принципиальной схемы


светодиодного аккумуляторного фонаря «Фотон»

Для устранения схемотехнических нарушений с целью обеспечения надежной и долговременной работы в схему фонаря были внесены изменения и выполнена доработка печатной платы.

На фотографии представлена электрическая принципиальная схема переделанного светодиодного фонаря «Фотон». Синим цветом, показаны дополнительно установленные радиоэлементы. Резистор R2 ограничивает ток заряда аккумулятора до 120 мА. Для увеличения тока зарядки нужно уменьшить номинал резистора. Резисторы R3-R5 ограничивают и выравнивают ток, протекающий через светодиоды EL1-EL3 при свечении фонаря. Светодиод EL4 с последовательно включенным токоограничивающим резистором R1 установлен для индикации процесса зарядки аккумулятора, так как разработчиками конструкции фонаря об этом не позаботились.

Для установки на плате токоограничивающих резисторов печатные дорожки были перерезаны, как показано на фотографии. Ограничивающий ток заряда резистор R2 был припаян одним концом к контактной площадке, к которой до этого был припаян положительный провод, идущий от зарядного устройства, а отпаянный провод припаян ко второму выводу резистора. К этой же контактной площадке был припаян дополнительный провод (на снимке желтого цвета), предназначенный для подключения индикатора зарядки аккумулятора.

Резистор R1 и светодиод индикаторный EL4 были размещены в ручке фонаря, рядом с разъемом для подключения зарядного устройства X1. Вывод анода светодиода был припаян к выводу 1 разъема X1, а ко второму выводу, катоду светодиода токоограничивающий резистор R1. Ко второму выводу резистора был припаян провод (на фото желтого цвета), соединяющий его с выводом резистора R2, припаянного к печатной плате. Резистор R2, для простоты монтажа, можно было разместить и в ручке фонарика, но так как он при зарядке нагревается, то решил его разместить в более свободном пространстве.

При доработке схемы применены резисторы типа МЛТ мощностью 0,25 Вт, кроме R2, который рассчитан на 0,5 Вт. Светодиод EL4 подойдет любого типа и цвета свечения.

На этой фотографии показана работа индикатора зарядки во время зарядки аккумулятора. Установка индикатора позволила не только следить за процессом зарядки аккумулятора, но и контролировать наличие напряжения в сети, исправность блока питания и надежность его подключения.

Чем заменить сгоревший ЧИП

Если вдруг ЧИП – специализированная микросхема без маркировки в светодиодном фонаре «Фотон», или аналогичном, собранном по подобной схеме, выйдет из строя, то для восстановления работоспособности фонаря ее можно успешно заменить механическим выключателем.

Для этого нужно удалить из платы микросхему D1, а вместо транзисторного ключа Q1 подключить обыкновенный механический выключатель, как показано на выше приведенной электрической схеме. Выключатель на корпусе фонаря можно установить вместо кнопки S1 или в любом другом подходящем месте.

Ремонт с модернизацией


светодиодного фонаря Keyang KY-9914

Посетитель сайта Марат Пурлиев из Ашхабада поделился в письме результатами ремонта светодиодного фонаря Keyang KY-9914. В дополнение представил фотографию, схемы, подробное описание и дал согласие на публикацию информации, за что я выражаю ему свою признательность.

Спасибо Вам за статью «Ремонт и модернизация светодиодных фонарей Lentel, Фотон, Smartbuy Colorado и RED своими руками».

Воспользовавшись примерами ремонта, я отремонтировал и модернизировал фонарь Keyang KY-9914, в котором сгорели четыре светодиода из семи, и выработал ресурс аккумулятор. Светодиоды сгорели из-за переключения переключателя во время зарядки аккумулятора.

В доработанной электрической схеме изменения выделены красным цветом. Неисправный кислотный аккумулятор я заменил на три последовательно включенных бывших в употреблении пальчиковых АА аккумуляторов Sanyo Ni-NH 2700, которые оказались под рукой.

После переделки фонаря ток потребления светодиодов в двух положениях переключателя составил 14 и 28 мА, а ток заряда аккумуляторов 50 мА.

Ремонт и переделка светодиодного фонаря


14Led Smartbuy Colorado

Перестал включаться светодиодный фонарь Smartbuy Colorado, хотя три батарейки типоразмера ААА были установлены новые.

Влагонепроницаемый корпус был выполнен из анодированного алюминиевого сплава, имел длину 12 см. Фонарик выглядел стильно и был удобен в эксплуатации.

Как проверить в светодиодном фонаре батарейки на пригодность

Ремонт любого электроприбора начинается с проверки источника питания, поэтому, несмотря на то, что в фонарь были установлены новые батарейки, ремонт следует начинать с их проверки. В фонаре Smartbuy батарейки устанавливаются в специальный контейнер, в котором с помощью перемычек соединены последовательно. Для того чтобы получить доступ к батарейкам фонарика нужно разобрать, вращая против часовой стрелки заднюю крышку.

Батарейки в контейнер необходимо устанавливать, соблюдая обозначенную на нем полярность. На контейнере тоже обозначена полярность, поэтому его нужно заводить в корпус фонаря стороной, на которой нанесен знак «+».

В первую очередь необходимо визуально проверить все контакты контейнера. Если на них имеются следы окислов, то контакты необходимо зачистить до блеска с помощью наждачной бумаги или соскоблить окисел лезвием ножа. Для исключения повторного окисления контактов их можно смазать тонким слоем любого машинного масла.

Далее нужно проверить пригодность батареек. Для этого, прикоснувшись щупами мультиметра, включенного в режим измерения постоянного напряжения, необходимо измерять напряжение на контактах контейнера. Три батарейки включены последовательно и каждая из них должна выдавать напряжение 1,5 В, следовательно напряжение на выводах контейнера должно составлять 4,5 В.

Если напряжение меньше указанного, то необходимо проверить правильность полярности батареек в контейнере и измерять напряжение каждой из них индивидуально. Возможно, села только одна из них.

Если с батарейками все в порядке, то нужно вставить, соблюдая полярность контейнер в корпус фонаря, закрутить крышку и проверить его на работоспособность. При этом надо обратить внимание на пружину в крышке, через которую передается питающее напряжение на корпус фонаря и с него прямо на светодиоды. На ее торце не должно быть следов коррозии.

Как проверить исправность выключателя

Если батарейки хорошие и контакты чистые, но светодиоды не светят, то нужно проверить выключатель.

В фонаре Smartbuy Colorado установлен кнопочный герметичный выключатель с двумя фиксированными положениями, замыкающий провод, идущий от положительного вывода контейнера батареек. При первом нажатии на кнопку выключателя его контакты замыкаются, а при повторном – размыкаются.

Так как в фонаре установлены батарейки, то проверить выключатель можно тоже с помощью мультиметра, включенного в режим вольтметра. Для этого нужно вращением против часовой стрелки, если смотреть на светодиоды, открутить его переднюю часть и отложить в сторону. Далее одним щупом мультиметра прикоснуться к корпусу фонарика, а вторым к контакту, который находится в глубине по центру пластиковой детали, показанной на фотографии.

Вольтметр должен показать напряжение 4,5 В. Если напряжение отсутствует нужно нажать кнопку выключателя. Если он исправен, то напряжение появится. В противном случае нужно ремонтировать выключатель.

Проверка исправности светодиодов

Если на предыдущих шагах поиска неисправность обнаружить не удалось, то на следующем этапе нужно проверить надежность контактов, подающих питающее напряжение на плату со светодиодами, надежность их пайки и исправность.

Печатная плата с запаянными в нее светодиодами фиксируется в головной части фонаря с помощью стального подпружиненного кольца, через которое по корпусу фонаря одновременно подается на светодиоды питающее напряжение от минусового вывода контейнера батареек. На фотографии кольцо показано со стороны, которой оно прижимает печатную плату.

Стопорное кольцо зафиксировано довольно крепко, и извлечь его удалось только с помощью приспособления, показанного на фотографии. Такой крючок можно выгнуть из стальной полоски своими руками.

После извлечения стопорного кольца печатная плата со светодиодами, которая изображена на фото, легко извлеклась из головной части фонаря. Сразу бросилось в глаза отсутствие токоограничивающих резисторов, все 14 светодиодов были включены параллельно и через выключатель непосредственно к батарейкам. Подключение светодиодов непосредственно к батарейке недопустима, так как величина протекающего через светодиоды тока ограничивается только внутренним сопротивлением батареек и может вывести светодиоды из строя. В лучшем случае сильно сократит срок их службы.

Так как в фонаре все светодиоды были включены параллельно, то проверить их с помощью мультиметра, включенного в режим измерения сопротивления не представлялось возможным. Поэтому на печатную плату было подано питающее постоянное напряжение от внешнего источника величиной 4,5 В с ограничением тока до 200 мА. Все светодиоды засветились. Стало очевидным, что неисправность фонаря заключалась в плохом контакте печатной платы с фиксирующим кольцом.

Ток потребления светодиодного фонаря

Для интереса измерял ток потребления светодиодами от батареек при включении их без токоограничительного резистора.

Ток составил более 627 мА. В фонарике установлены светодиоды типа HL-508H, рабочий ток которых не должен превышать 20 мА. 14 светодиодов включены параллельно, следовательно, суммарный ток потребления не должен превышать 280 мА. Таким образом, ток, протекающий через светодиоды, превысил номинальный более чем в два раза.

Такой форсированный режим работы светодиодов недопустим, так как ведет к перегреву кристалла, и как следствие, преждевременный выход светодиодов из строя. Дополнительным недостатком является быстрый разряд батареек. Их хватит, если раньше не перегорят светодиоды, не более чем на час работы.

Конструкция фонарика не позволяла впаять токоограничительные резисторы последовательно с каждым светодиодом, поэтому пришлось установить один общий на все светодиоды. Номинал резистора пришлось определять экспериментально. Для этого фонарик был запитан от штатных батареек и в разрыв положительного провода был включен амперметр последовательно с резистором номиналом 5,1 Ом. Ток составил около 200 мА. При установке резистора 8,2 Ом ток потребления составил 160 мА, что, как показала проверка, вполне достаточно для хорошего освещения на расстоянии не менее 5 метров. На ощупь резистор не нагревался, поэтому подойдет любой мощности.

Переделка конструкции

После проведенного исследования стало очевидным, что для надежной и долговечной работы фонаря необходимо дополнительно установить ограничивающий ток резистор и продублировать дополнительным проводником соединение печатной платы с светодиодами и фиксирующим кольцом.

Если раньше надо было, чтобы отрицательная шина печатной платы касалась корпуса фонаря, то в связи с установкой резистора, понадобилось исключить касание. Для этого с печатной платы по всей ее окружности, со стороны токоведущих дорожек с помощью надфиля был сточен угол.

Для исключения касания прижимного кольца к токоведущим дорожкам при фиксации печатной платы на нее были приклеены клеем «Момент» четыре резиновых изолятора толщиной около двух миллиметров, как показано на фотографии. Изоляторы можно изготовить из любого диэлектрического материала, например пластмассы или плотного картона.

Резистор был заранее припаян к прижимному кольцу, а к крайней дорожке печатной платы припаян отрезок провода. На проводник была надета изолирующая трубка, и затем провод припаян ко второму выводу резистора.

Далее печатная плата была зафиксирована прижимным кольцом, после чего головная часть фонаря была прикручена к его корпусу.

После простой модернизации фонаря своими руками он стал стабильно включаться и световой луч хорошо освещать предметы на расстоянии более восьми метров. Дополнительно срок службы батареек увеличился более чем в три раза, и многократно повысилась надежность работы светодиодов.

Анализ причин отказов отремонтированных китайских светодиодных фонарей показал, что все они вышли из строя из-за безграмотно разработанных электрических схем. Осталось только выяснить, сделано это намеренно, чтобы сэкономить на комплектующих и сократить срок эксплуатации фонарей (чтобы больше покупали новые), или в результате безграмотности разработчиков. Я склоняюсь к первому предположению.

Ремонт светодиодного фонаря RED 110

Попал в ремонт фонарик со встроенным кислотным аккумулятором китайского производителя торговой марки RED. В фонаре имелось два излучателя: – с лучом в виде узкого пучка и излучающий рассеянный свет.

На фотографии представлен внешний вид фонаря RED 110. Фонарь мне сразу понравился. Удобная форма корпуса, два режима работы, петля для подвески на шею, выдвигающаяся вилка подключения к сети для зарядки. В фонаре секция светодиодов рассеянного света светила, а узкого пучка – нет.

Для ремонта сначала было откручено кольцо черного цвета, фиксирующее рефлектор, а затем выкручен один саморез в зоне петли. Корпус легко разделился на две половинки. Все детали были закреплены на саморезах и легко снимались.

Схема зарядного устройства была выполнена по классической схеме. Из сети через токоограничивающий конденсатор емкостью 1 мкф напряжение подавалось на выпрямительный мост из четырех диодов и далее на выводы аккумулятора. Напряжение с аккумулятора на светодиод узкого луча подавалось через токоограничивающий резистор 460 Ом.

Все детали были смонтированы на односторонней печатной плате. Провода были припаяны непосредственно к контактным площадкам. Внешний вид печатной платы представлен на фотографии.

10 светодиодов бокового света были соединены параллельно. Напряжение питания на них подавалось через общий токоограничивающий резистор 3R3 (3,3 Ом), хотя по правилам для каждого светодиода нужно устанавливать отдельный резистор.

При внешнем осмотре светодиода узкого пучка дефектов обнаружено не было. При подаче питания через включатель фонарика с аккумулятора напряжение на выводах светодиода присутствовало, и он нагревался. Стало очевидным, что кристалл пробит, и это подтвердила прозвонка мультиметром. Сопротивление составило при любом подключении щупов к выводам светодиода 46 Ом. Светодиод был неисправен и требовалась его замена.

Для удобства работы от платы светодиода был отпаяны провода. После освобождения выводов светодиода от припоя оказалось, что светодиод намертво держится всей плоскостью обратной стороны на печатной плате. Для его отделения пришлось закрепить плату в настольных висках. Далее острый конец ножа установить в место соединения светодиода с платой и легонько ударить по ручке ножа молотком. Светодиод отскочил.

Маркировка на корпусе светодиода, как обычно, отсутствовала. Поэтому необходимо было определить его параметры и подобрать подходящий для замены. По габаритным размерам светодиода, напряжению аккумулятора и величине токоограничивающего резистора было определено, что для замены подойдет светодиод мощностью 1 Вт (ток 350 мА, падение напряжения 3 В). Из Справочной таблицы параметров популярных SMD светодиодов для ремонта был выбран светодиод LED6000Am1W-A120 белого свечения.

Печатная плата, на которой установлен светодиод выполнена из алюминия и одновременно служит для отвода тепла от светодиода. Поэтому при установке его необходимо обеспечить хороший тепловой контакт за счет плотного прилегания задней плоскости светодиода к печатной плате. Для этого перед запайкой на места контакта поверхностей была нанесена термопаста, которая применяется при установке радиатора на процессор компьютера.

Для того, чтобы обеспечить плотное прилегание плоскости светодиода к плате необходимо сначала положить его на плоскость и немного отогнуть вверх выводы, чтобы они отступали от плоскости на 0,5 мм. Далее выводы залудить припоем, нанести термопасту и установить светодиод на плату. Далее прижать его к плате (удобно это сделать отверткой с вынутой битой) и прогреть выводы паяльником. Далее убрать отвертку, ножом прижать в месте изгиба вывода его к плате и прогреть паяльником. После затвердевания припоя нож убрать. За счет пружинных свойств выводов светодиод будет плотно прижат к плате.

При установке светодиода необходимо соблюдать полярность. Правда в этом случае, если будет допущена ошибка, то можно будет поменять местами подающие напряжение провода. Светодиод припаян и можно проверить его работу и измерять потребляемый ток и падение напряжения.

Ток протекающий через светодиод составил 250 мА, падение напряжения 3,2 В. Отсюда потребляемая мощность (нужно умножить ток на напряжение) составила 0,8 Вт. Можно было увеличить рабочий ток светодиода уменьшив сопротивление 460 Ом, но я этого делать не стал, так как яркость свечения была достаточной. Зато светодиод будет работать в более легком режиме, меньше нагреваться и увеличится время работы фонарика от одной зарядки.

Проверка нагрева светодиода проработавшего в течении часа показала эффективный отвод тепла. Он нагрелся до температуры не более 45°С. Ходовые испытания показали достаточную дальность освещения в темноте, более 30 метров.

Замена кислотного аккумулятора в светодиодном фонаре

Вышедший из строя в светодиодном фонаре кислотный аккумулятор можно заменить как аналогичным кислотным, так и литий-ионным (Li-ion) или никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА.

В ремонтируемых китайских фонарях были установлены свинцово-кислотные AGM аккумуляторы разных габаритных размеров без маркировки напряжением 3,6 В. По расчету емкость этих аккумуляторов составляет от 1,2 до 2 А×часов.

В продаже можно найти аналогичный кислотный аккумулятор российского производителя для ИБП 4V 1Ah Delta DT 401, который имеет напряжение на выходе 4 В при емкости 1 А×часа, стоимостью пару долларов. Для замены достаточно просто, соблюдая полярность, перепаять два провода.

Через несколько лет эксплуатации светодиодный фонарь Lentel GL01, ремонт которого описан в начале статьи, опять принесли мне в ремонт. Диагностика показала, что выработал свой ресурс кислотный аккумулятор.

Был куплен для замены аккумулятор Delta DT 401, но оказалось, что его геометрические размеры были больше, чем неисправного. Штатный аккумулятор фонарика имел размеры 21×30×54 мм и был выше на 10 мм. Пришлось дорабатывать корпус фонарика. Поэтому прежде, чем покупать новый аккумулятор убедитесь, что он вместится в корпус фонаря.

Был удален упор в корпусе и ножовкой по металлу отпилена часть печатной платы, с которой предварительно был выпаян резистор и один светодиод.

После доработки новый аккумулятор хорошо установился в корпус фонаря и теперь, надеюсь, прослужит не один год.

Замена кислотного аккумулятора


аккумуляторами типоразмера АА или ААА

Если нет возможности приобрести аккумулятор 4V 1Ah Delta DT 401, то его можно успешно заменить тремя любыми пальчиковыми никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА емкостью от 1 А×часа, которые имеют напряжение 1,2 В. Для этого достаточно соединить последовательно, соблюдая полярность, три аккумулятора проводами методом пайки. Однако экономически такая замена нецелесообразна, так как стоимость трех качественных пальчиковых аккумуляторов типоразмера АА может превышать стоимость покупки нового светодиодного фонаря.

Но где гарантия, что в электрической схеме нового светодиодного фонаря не имеются ошибки, и не придется его тоже дорабатывать. Поэтому считаю, что замена свинцового аккумулятора в доработанном фонаре целесообразна, так как обеспечит надежную работу фонаря еще несколько лет. Да и всегда будет приятно пользоваться фонариком, отремонтированным и модернизированным своими руками.

Замена кислотного аккумулятора Li-ion

Замене батареек или аккумуляторов в светодиодном фонаре посвящена отдельная статья «Как заменить свинцовый аккумулятор литий-ионным».


Евгений 25.05.2016

Здравствуйте.
Занимаюсь подводной охотой, сейчас вышли новые светодиоды XHP70, у меня есть два фонаря, в которых установлено по одному светодиоду Т6. Возможна ли замена их в моих фонарях на новые XHP70 и какая стоимость работы и запчастей, заранее благодарен.

Александр

Здравствуйте, Евгений.
Оптимальный ток потребления светодиода Т6 составляет 0,7 А, а светодиодной сборки XHP70 – 4,0 А. Следовательно, потребуется замена не только светодиода, но и драйвера, то есть практически замена всей электроники фонаря.
Возможность отвести тепло от светодиода ХНР70 штатным радиатором, установленным в фонаре тоже под вопросом. В дополнение время работы фонаря со штатным аккумулятором уменьшится в 6 раз, то есть вместо 2 часов фонарь будет работать 20 минут.
Таким образом, после модернизации нет гарантий надежной работы фонаря в связи с возможным перегревом светодиода. В дополнение стоимость такой переделки может превысить стоимость нового фонаря с светодиодом XHP70.

Степан Тимофеевич 05.05.2018

Здравствуйте, Александр Николаевич.
Есть в собственности фонарь «Облик 6002». Использовал редко. Более 2-х лет не включал. Сейчас не светит. Включил зарядку, но пока реакции нет. Как быть?
Прочел вашу статью, но там много «мудрёного», а я не специалист по электротехнике, а врач. Жду ваш совет. Спасибо!

Александр

Здравствуйте, Степан Тимофеевич.
Аккумуляторы имеют свойство со временем терять емкость, особенно если находятся в разряженном состоянии. Это как раз Ваш случай. Нужно заменить аккумулятор, а если нет такой возможности, то купить новый фонарь.

Светодиоды для налобных фонариков характеристики. Тип источника питания. Подверженность влиянию внешних факторов

Американская компания CREE является ведущим производителем твердотельных источников света. Разработанные и выпускаемые ею светодиоды семейства XLamp серий XR, XP, MC отличаются высокой эффективностью и экономичностью, что позволяет создавать на их основе современные технологичные и экологически безопасные осветительные приборы.

Итак немного расшифруем обозначения.

Например на фонаре написано: светодиод CREE XP-E R2

CREE — естественно название производителя диода

XR-E, у CREE бывает XP-E, XP-G, у других фирм встречается P4, P7 и т. д. — это обозначение самого диода.

R2 — бин яркости. Бин показывает, сколько люмен выдает светодиод при потреблении 1 ватта энергии, для светодиода это ток 350 мА. В английском языке этот параметр называется flux bin. На сегодняшний момент встречаются Q2, Q3, Q4, Q5, R2, R3, R4, R5, S2. В таблице ниже видно, сколько люмен с какого диода можно получить.

Q2-Q5 и R2 есть у XR-E диодов, у R2, R3 — есть у XP-E, R4-R5 и S2 — только у XP-G.

В чем основная разница, кроме яркости?

XR-E — самый старый и встречающийся только моделях фонарей, которые довольно давно на рынке. XR-E внешне очень легко определить, у него большая полусфера покрывает диод, сам кристалл больше чем у последующих серий (для сравнения на XP серии это такая себе капелька, размер XP-E по сравнению с XR-E был сокращён на 80%. XP-E от XP-G отличается тем, что у Е — три полоски на диоде, у G серии — четыре, получается что площадь XP-G выше.

Следовательно, в одинаковых по размеру, строению отражателях самый дальнобойный является XP-E, так как у него самый маленький кристалл, и, самый маленький источник света, так как его легко сфокусировать в узкий луч, потом XR-E, а самый широкий луч у XP-G, не из-за размера кристалла, а из-за сложности фокусировки, об этом ниже.

Если диоды расположить по энергоэффективности от самого слабого к самому яркому, то получим XR-E — XP-E — XP-G, где последний самый энергоэффективный, см. таблицу ниже.

Казалось бы, если есть самый яркий и самый новый и эффективный диод XP-G, то почему все известные и уважаемые производители фонарей не спешат переходить на этот диод. Причина проста. Каждый диод требует специально спроектированный отражатель для получения приемлемого светового пучка.

Рассмотрим все серии. Если посветить фонарем на ровную стену, то увидим следующие артефакты:

У XP-E — идеальная картинка без каких-либо недостатков: хорошо и равномерно сфокусированный центральный пучок и ровная боковая засветка без провалов.

У XP-G при фокусировке с помощью отражателя может наблюдаться так называемая дырка от бублика, когда центральный пучок света представляет собой бублик с заметным потемнением внутри. Это не вина производителей фонарей, а особенность диода. Поэтому такие фирмы как Fenix, Jetbeam, Nitecore, Zebra, 4sevens не спешили обновлять свой модельный ряд, а другие в гонке за новинками либо ставили сильно текстурированный отражатель, либо вообще просто применяли отражатели для других типов диодов. Все это негативно отражается на фокусировке луча и дальнобойности фонарей. По мнению многих экспертов фонари на этом типе диодов проигрывают по дальности старым моделям на XP-E и XR-E.

XM-L — является настоящим шедевром данной компании! Это новейшая разработка 2011 года! С момента изобретения данного светодиода 95% мощных фонарей строятся именно на нем! Данный диод обладает выдающимися характеристиками. Его яркость достигает до 1000 люмен при токе 3А!

Со времен изобретения электрического освещения учеными создавались все более экономичные источники. Но настоящим прорывом в этой области стало изобретение светодиодов, которые не уступают по силе светового потока предшественникам, однако расходуют во много раз меньше электроэнергии. Их созданию, начиная от первого индикаторного элемента и заканчивая ярчайшим на сегодня диодом «Cree», предшествовало огромное количество работы. Сегодня мы попробуем разобрать различные характеристики светодиодов, узнаем, как эволюционировали эти элементы и как их классифицируют.

Читайте в статье:

Принцип работы и устройство световых диодов

Светодиоды отличает от привычных осветительных приборов отсутствие в нем нити накала, хрупкой колбы и газа в ней. Это принципиально отличный от них элемент. Говоря научным языком, свечение создается за счет наличия в нем материалов р- и n-типа. Первые накапливают положительный заряд, а вторые – отрицательный. Материалы р-типа накапливают в себе электроны, в то время, как в n-типе образуются дырки (места, где электроны отсутствуют). В момент появления на контактах электрического заряда они устремляются к р-n-переходу, где каждый электрон инжектируется именно в р-тип. Со стороны обратного, отрицательного контакта n-типа в результате подобного движения и возникает свечение. Оно обусловлено выделением фотонов. При этом не все фотоны излучают видимый человеческим глазом свет. Сила, которая заставляет двигаться электроны, называется током светодиода.

Эта информация ни к чему обычному обывателю. Достаточно знать, что светодиод имеет прочный корпус и контакты, которых может быть от 2-х до 4-х, а также то, что каждый светодиод имеет свое номинальное напряжение, необходимое для свечения.


Полезно знать! Подключение производится всегда в одинаковом порядке. Это значит, что если к контакту «-» на элементе подключить «+», то свечения не будет – материалы р-типа просто не смогут зарядиться, а значит не будет и движения к переходу.

Классификация светодиодов по их области применения

Такие элементы могут быть индикаторными и осветительными. Первые были изобретены раньше вторых, при этом они уже давно используются в радиоэлектронике. А вот с появлением первого осветительного светодиода начался настоящий прорыв в электротехнике. Спрос на осветительные приборы подобного типа неуклонно растет. Но и прогресс не стоит на месте – изобретаются и внедряются в производство все новые виды, которые становятся все ярче, не потребляя при этом больше энергии. Разберем более подробно, какими бывают светодиоды.

Индикаторные светодиоды: немного истории

Первый такой светодиод красного цвета был создан в середине ХХ века. Хотя он имел низкую энергоэффективность и излучал тусклое свечение, направление оказалось перспективным и разработки в этой обрасти продолжились. В 70-х годах появляются зеленые и желтые элементы, а работы по их усовершенствованию не прекращаются. К 90-му году сила их светового потока достигает 1 Люмена.


1993 год ознаменован появлением в Японии первого синего светодиода, который был намного ярче предшественников. Это означало, что теперь, совмещая три цвета (которые и составляют все оттенки радуги), можно получить любой. В начале 2000-х сила светового потока уже достигает 100 Люмен. В наше время светодиоды не перестают совершенствоваться, наращивая яркость без увеличения потребляемой мощности.

Использование светодиодов в бытовом и промышленном освещении

Сейчас подобные элементы используются во всех отраслях, будь то машино- или автомобилестроение, освещение производственных цехов, улиц или квартир. Если взять последние разработки, то можно сказать, что даже характеристики светодиодов для фонариков порой не уступают старым галогеновым лампам на 220 В. Попробуем привести один пример. Если взять характеристики светодиода 3 Вт, то они будут сопоставимы с данными лампы накаливания с потреблением 20-25 Вт. Получается экономия электроэнергии почти в 10 раз, что при ежедневном постоянном использовании в квартире дает весьма существенную выгоду.


Чем хороши светодиоды и есть ли в них минусы

О положительных качествах световых диодов можно сказать многое. Основными из них можно назвать:

Что же касается отрицательных сторон, то их всего две:

  • Работают только с постоянным напряжением;
  • Вытекает из первого – высокая стоимость ламп на их основе по причине необходимости использования (электронного стабилизирующего блока).

Каковы основные характеристики светодиодов?

При выборе таких элементов для той или иной цели, каждый обращает внимание на их технические данные. Основное, на что следует обратить внимание, приобретая приборы на их основе:

  • ток потребления;
  • номинальное напряжение;
  • потребляемая мощность;
  • температура цвета;
  • сила светового потока.

Это то, что мы можем увидеть на маркировке . На самом же деле, характеристик намного больше. О них сейчас и поговорим.

Ток потребления светодиода – что это такое

Ток потребления светодиода равен 0.02 А. Но это относится лишь к элементам с одним кристаллом. Существуют и более мощные световые диоды, в составе которых может быть 2, 3 и даже 4 кристалла. В этом случае ток потребления будет увеличиваться, кратно числу чипов. Именно этот параметр и диктует необходимость подбора резистора, который впаивается на вводе. В этом случае сопротивление светодиода не дает высокому току мгновенно сжечь LED элемент. Это может произойти по причине высокого тока сети.


Номинальное напряжение

Напряжение светодиода имеет прямую зависимость от его цвета. Это происходит по причине разности материалов для их изготовления. Рассмотрим эту зависимость.

Цвет светодиода Материал Прямое напряжение при 20 мА
Типовое значение (В) Диапазон (В)
ИК GaAs, GaAlAs 1,2 1,1-1,6
Красный GaAsP, GaP, AlInGaP 2,0 1,5-2,6
Оранжевый GaAsP, GaP, AlGaInP 2,0 1,7-2,8
Желтый GaAsP, AlInGaP, GaP 2,0 1,7-2,5
Зеленый GaP, InGaN 2,2 1,7-4,0
Голубой ZnSe, InGaN 3,6 3,2-4,5
Белый Синий/УФ диод с люминофором 3,6 2,7-4,3

Сопротивление световых диодов

Сам по себе один и тот же светодиод может иметь различное сопротивление. Меняется оно в зависимости от включения в цепь. В одну сторону – около 1 кОм, в другую – несколько МОм. Но здесь есть свой нюанс. Сопротивление светодиода нелинейно. Это значит, что оно может изменяться в зависимости от подаваемого на него напряжения. Чем выше напряжение, тем ниже будет сопротивление.


Светоотдача и угол свечения

Угол светового потока светодиодов может различаться, в зависимости от их формы и материала изготовления. Он не может превышать 120 0 . По этой причине, если требуется большее рассеивание, применяют специальные отражатели и линзы. Это качество «направленного света» и способствует наибольшей силе светового потока, которая может достигать 300-350 Лм у одного светодиода на 3 Вт.

Мощность светодиодных ламп

Мощность светодиода – величина сугубо индивидуальная. Она может варьироваться в диапазоне от 0.5 до 3 Вт. Определить ее можно по закону Ома P = I × U , где I – сила тока, а U – напряжение светодиода.

Мощность – довольно важный показатель. Особенно когда необходимо рассчитать какой необходим для того или иного количества элементов.

Цветовая температура

Этот параметр схож с другими лампами. Наиболее приближены то температурному спектру к светодиодным люминесцентные лампы. Измеряется цветовая температура в К (Кельвин). Свечение может быть теплым (2700-3000К), нейтральным (3500-4000К) или холодным (5700-7000К). На самом деле оттенков много больше, здесь указаны основные.


Размер чипа LED элемента

Этот параметр самостоятельно измерить при покупке не удастся и сейчас уважаемому читателю станет понятно почему. Самые распространенные размеры – это 45х45 mil и 30х30 mil (соответствуют 1 Вт), 24х40 mil (0.75 Вт) и 24х24 mil (0.5 Вт). Если перевести в более привычную систему измерений, то 30х30 mil будут равны 0.762х0.762мм.

Чипов (кристаллов) в одном светодиоде может быть много. Если элемент не имеет слоя люминофора (RGB – цветной), то количество кристаллов можно подсчитать.

Важно! Не стоит приобретать очень дешевые светодиоды китайского производства. Они могут оказаться не только низкого качества, но и характеристики их чаще всего завышены.


Что такое SMD светодиоды: их характеристики и отличие от обычных

Четкая расшифровка этой аббревиатуры выглядит как Surface Mount Devices, что в буквальном переводе означает «монтируемый на поверхности». Чтобы было понятнее, можно вспомнить, что обычные световые диоды цилиндрической формы на ножках утапливаются ими в плату и припаиваются с другой стороны. В отличие от них SMD-компоненты фиксируются лапками с той же стороны, где находятся и сами. Такой монтаж дает возможность создания двусторонних печатных плат.

Такие светодиоды намного ярче и компактнее обычных и являются элементами нового поколения. Их габариты указываются в маркировке. Но не стоит путать размер SMD светодиода и кристалла (чипа) которых в составе компонента может быть множество. Разберем несколько таких световых диодов.


Параметры LED SMD2835: размеры и характеристики

Многие начинающие мастера путают маркировку SMD2835 с SMD3528. С одной стороны они должны быть одинаковы, ведь маркировка указывает, что эти светодиоды имеют размер 2.8х3.5 мм и 3.5 на 2.8 мм, что одно и то же. Однако это заблуждение. Технические характеристики светодиода SMD2835 намного выше, при этом он имеет толщину всего 0.7 мм против 2 мм у SMD3528. Рассмотрим данные SMD2835 с различной мощностью:

Параметр Китайский 2835 2835 0,2W 2835 0,5W 2835 1W
Сила светового потока, Лм 8 20 50 100
Потребляемая мощность, Вт 0,09 0,2 0,5 1
Температура, в градусах С +60 +80 +80 +110
Ток потребления, мА 25 60 150 300
Напряжение, В 3,2

Как можно понять, технические характеристики SMD2835 могут быть довольно разнообразны. Все зависит от количества и качества кристаллов.

Характеристики светодиода 5050: более габаритный SMD-компонент

Довольно удивительно, что при больших габаритах этот светодиод имеет меньшую силу светового потока, чем предыдущий вариант – всего 18-20 Лм. Причиной этому малое количество кристаллов – обычно их всего два. Наиболее распространенное применение такие элементы нашли в светодиодных лентах. Плотность из в полосе обычно составляет 60 шт/м, что в общей сложности дает около 900 Лм/м. Достоинство их в этом случае в том, что лента дает равномерный спокойный свет. При этом угол ее освещения максимальный и равен 120 0 .


Выпускаются такие элементы с белым свечением (холодного или теплого оттенка), одноцветными (красный, синий или зеленый), трехцветными (RGB), а так же четырехцветными (RGBW).

Характеристики светодиодов SMD5730

По сравнению с этим компонентом, предыдущие уже считаются устаревшими. Их уже можно назвать даже сверх яркими светодиодами. 3 вольта, которые питают и 5050, и 2835 выдают здесь до 50 Лм при 0.5 Вт. Технические характеристики SMD5730 на порядок выше, а значит их необходимо рассмотреть.

И все-таки это не самый яркий из SMD-компонентов светодиод. Сравнительно недавно на российском рынке появились элементы, которые в прямом смысле «заткнули за пояс» все остальные. О них сейчас и пойдет речь.


Светодиоды «Cree»: характеристики и технические данные

На сегодняшний день аналогов продукции фирмы Cree не существует. Характеристики сверх ярких светодиодов их производства действительно поражают. Если предыдущие элементы могли похвастаться силой светового потока лишь в 50 Лм с одного кристалла, то, к примеру, характеристики светодиода XHP35 от «Cree» говорят о 1300-1500 Лм так же от одного чипа. Но и мощность их больше – она составляет 13 Вт.

Если обобщить характеристики различных модификаций и моделей светодиодов этой марки, то можно увидеть следующее:

Сила светового потока SMD LED «Cree» называется бином, который в обязательном порядке проставляется на упаковке. В последнее время появилось очень много подделок под эту марку, в основном китайского производства. При покупке их сложно отличить, а вот уже через месяц использования их свет тускнеет и они перестают отличаться от других. При довольно высокой стоимости такое приобретение станет довольно неприятным сюрпризом.


Предлагаем Вам небольшое видео на эту тему:

Проверка светодиода мультиметром – как ее выполнить

Самым простым и доступным способом является «прозвонка». На мультиметрах есть отдельное положение переключателя, специально для диодов. Переключив прибор в нужную позицию, прикасаемся щупами к ножкам светодиода. Если на дисплее высветилась цифра «1», следует поменять полярность. В этом положении зуммер мультиметра должен издавать звуковой сигнал, а светодиод светиться. Если подобного не произошло, значит, он вышел из строя. Если же световой диод исправен, но при впайке его в схему не работает, этому может быть две причины – неправильное его расположение или выход из строя резистора (у современных SMD-компонентов он уже встроен, что будет ясно в процессе «прозвонки»).


Цветовая маркировка световых диодов

Общепринятой мировой маркировки подобных изделий не существует, каждый производитель обозначает цвет так, как ему это удобно. В России применяют цветовую маркировку светодиодов, но ею мало кто пользуется, потому, как список элементов с буквенными обозначениями довольно внушителен и запоминать его вряд ли кому-то захочется. Наиболее распространенно буквенное обозначение, которое многие и считают общепринятым. Но такая маркировка чаще встречается не на мощных элементах, а на светодиодных лентах.


Расшифровка кода маркировки светодиодной ленты

Для того, чтобы понять, как маркируется лента, нужно обратить внимание на таблицу:

Позиция в коде Назначение Обозначения Расшифровка обозначения
1 Источник света LED Светодиод
2 Цвет свечения R Красный
G Зеленый
B Синий
RGB Любой
CW Белый
3 Способ монтажа SMD Surface Mounted Device (Устройство, монтируемое на поверхность)
4 Размер чипа 3028 3,0 х 2,8 мм
3528 3,5 х 2,8 мм
2835 2,8 х 3,5 мм
5050 5,0 х 5,0 мм
5 Количество светодиодов на метр длины 30
60
120
6 Степень защиты: IP International Protection
7 От проникновения твердых предметов 0-6 Согласно ГОСТ 14254-96 (стандарт МЭК 529-89) «Степени защиты, обеспечиваемые оболочками (код IP)»
8 От проникновения жидкости 0-6

Для примера возьмем конкретную маркировку LED CW SMD5050/60 IP68. Из нее можно понять, что перед нами светодиодная лента белого цвета для поверхностного монтажа. Элементы, установленные на ней, имеют размер 5х5мм, в количестве 60 шт/м. Степень защиты позволяет ей длительное время работать под водой.


Что можно сделать из светодиодов своими руками?

Это вопрос очень интересный. И если отвечать на него развернуто, то на это уйдет очень много времени. Наиболее частое применение световых диодов – это подсветка подвесных и натяжных потолков, рабочей зоны на кухне или даже клавиатуры компьютера.

Мнение эксперта

Инженер-проектировщик ЭС, ЭМ, ЭО (электроснабжение, электрооборудование, внутреннее освещение) ООО «АСП Северо-Запад»

Спросить у специалиста

“Для работы таких элементов необходим стабилизатор питания или контроллер. Его можно взять даже со старой китайской гирлянды. Многие «умельцы» пишут, что достаточно обычного понижающего трансформатора, но это не так. В этом случае диоды будут моргать.”


Стабилизатор тока – какую функцию он выполняет

Стабилизатор для светодиодов – это источник питания, который понижает напряжение и выравнивает ток. Другими словами, создает условия для нормальной работы элементов. При этом он защищает от повышения или падения напряжения на светодиодах. Существуют стабилизаторы, которые могут не только регулировать напряжение, обеспечивая плавное затухание световых элементов, но и управлять режимами цвета или мерцания. Они называются контроллерами. Подобные устройства можно увидеть на гирляндах. Так же они продаются в магазинах электротехники для коммутации с RGB-лентами. Такие контроллеры оснащаются пультами дистанционного управления.

Схема такого устройства не сложна, и при желании простейший стабилизатор можно изготовить и своими руками. Для этого понадобятся лишь небольшие знания в радиоэлектронике и умение держать в руках паяльник.


Дневные ходовые огни на автомобиль

Применение световых диодов в автомобильной промышленности довольно распространено. К примеру, ДХО изготавливаются исключительно с их помощью. Но если авто не оснащено ходовыми огнями, то их приобретение может ударить по карману. Многие автолюбители обходятся дешевой светодиодной лентой, но это не очень удачная мысль. Особенно, если сила ее светового потока невелика. Неплохим выходом может стать приобретение самоклеящейся ленты на диодах «Cree».

Вполне можно сделать ДХО и при помощи уже вышедших из строя, поместив внутрь старых корпусов новые, мощные диоды.

Важно! Дневные ходовые огни созданы именно для того, чтобы авто было заметно днем, а не ночью. Нет смысла проверять, как они будут светить, в темное время суток. ДХО должны быть заметны при свете солнца.


Мигающие светодиоды – для чего это нужно?

Неплохим вариантом использования подобных элементов станет рекламное табло. Но если оно будет статично светиться, то это не привлечет должного внимания. Основной задачей является сборка и спайка щита – для этого нужны некоторые навыки, приобрести которые несложно. После сборки можно вмонтировать контроллер от той же гирлянды. В результате получается мигающая реклама, которая явно привлечет внимание.

Цветомузыка на световых диодах – сложно ли ее сделать

Это работа уже не для новичков. Для того, чтобы собрать полноценную цветомузыку своими руками нужен не только точный расчет элементов, но и знания радиоэлектроники. Но все же простейший ее вариант вполне по силам каждому.


В магазинах радиоэлектроники всегда можно найти датчик звука, да и во многих современных выключателях он есть (свет по хлопку). Если у Вас есть светодиодная лента и стабилизатор, то пустив с блока питания «+» на полосу через подобную хлопушку можно добиться желаемого результата.

Индикатор напряжения: что делать, если он перегорел

Современные индикаторные отвертки состоят как раз из светового диода и сопротивлений с изолятором. Чаще всего это эбонитовая вставка. При перегорании элемента внутри его вполне можно заменить на новый. А цвет уже будет выбирать сам умелец.


Еще один из вариантов – это изготовление прозвонки цепи. Для этого понадобится 2 пальчиковых батарейки, провода и световой диод. Соединив элементы питания последовательно, одну их ножек элемента припаиваем к плюсу батареи. Провода будут идти от другой ножки и от минуса батареи. В итоге при замыкании диод засветится (если полярность не перепутать).

Схемы подключения светодиодов – как все правильно выполнить

Подобные элементы можно подключить двумя способами – последовательно и параллельно. При этом нельзя забывать, что световой диод должен быть расположен правильно. В противном случае схема работать не будет. В обычных элементах с цилиндрической формой это можно определить так: на катоде (-) виден флажок, он немного крупнее анода (+).


Как рассчитать сопротивление светодиода

Расчет сопротивления светового диода очень важен. Иначе элемент просто сгорит, не выдержав величины тока сети.

Сделать это можно по формуле:

R = (VS – VL ) / I , где

  • VS – напряжение питания;
  • VL – номинальное напряжение для светодиода;
  • I – ток светодиода (обычно это 0.02 А, что равно 20 мА).

При желании возможно все. Схема довольно проста – используем блок питания от сломанного мобильного телефона или любой другой. Главное, чтобы в нем был выпрямитель. Важно не переусердствовать с нагрузкой (с численностью диодов), иначе есть риск сжечь блок питания. Стандартное зарядное устройство вполне выдержит 6-12 элементов. Можно смонтировать цветную подсветку для клавиатуры компьютера, взяв по 2 синих, белых, красных, зеленых и желтых элемента. Получается довольно красиво.

Полезная информация! Напряжение, которое выдает блок питания равно 3.7 В. Это значит, что диоды нужно соединить последовательно скоммутированными парами параллельно.

Параллельное и последовательное соединение: как они выполняются

По законам физики и электротехники при параллельном соединении напряжение распределяется равномерно по всем потребителям, оставаясь неизменным на каждом из них. При последовательном монтаже поток делится и на каждом из потребителей оно становится кратным их количеству. Иными словами если взять 8 световых диодов, соединенных последовательно, они будут нормально работать от 12 В. Если же из подключить параллельно – они сгорят.


Подключение световых диодов на 12 В как самый оптимальный вариант

Любая светодиодная лента рассчитана на подключение к стабилизатору, выдающему 12 или 24 В. На сегодняшний день на прилавках российских магазинов представлен огромный ассортимент изделий различных производителей с этими параметрами. Но все же преобладают ленты и контроллеры именно 12 В. Это напряжение более безопасно для человека, да и стоимость таких приборов более низка. О самостоятельном подключении к сети 12 В говорилось чуть выше, ну а с подключением к контроллеру проблем возникнуть не должно – к ним прилагается схема, с которой разберется даже школьник.


В заключение

Популярность, которую набирают световые диоды, не может не радовать. Ведь это заставляет прогресс двигаться вперед. И кто знает, быть может, уже в ближайшее время появятся новые светодиоды, которые будут на порядок выше по характеристикам, чем существующие сейчас.

Надеемся, наша статья была полезна уважаемому читателю. При возникновении вопросов по теме просим задавать их в обсуждениях. Наша команда всегда готова на них ответить. Пишите, делитесь опытом, ведь он может кому-то помочь.

Видео: как правильно подключить светодиод

Для безопасности и возможности продолжать активную деятельность в темное время суток человек нуждается в искусственном освещении. Первобытные люди раздвигали темень, поджигая ветки деревьев, далее придумали факел и керосинку. И только после изобретения французским изобретателем Жорджом Лекланше в 1866 году прототипа современной батарейки, а в 1879 году Томсоном Эдисоном лампы накаливания, у Дэвида Майзелла появилась возможность запатентовать 1896 году первый электрический фонарь.

С тех пор в электрической схеме новых образцов фонарей ничего не изменялось, пока в 1923 году российский ученый Олег Владимирович Лосев не нашёл связь люминесценции в карбиде кремния и p-n-переходе, а в 1990 году ученым не удалось создать светодиод с большей светоотдачей, позволяющий заменить лампочку накаливания. Применение светодиодов вместо ламп накаливания, благодаря низкому энергопотреблению светодиодов, позволило многократно увеличить время работы фонарей при той же емкости батареек и аккумуляторов, повысить надежность фонариков и практически снять все ограничения на область их использования.

Светодиодный аккумуляторных фонарь, который Вы видите на фотоснимке попал мне в ремонт с жалобой, что купленный на днях китайский фонарик Lentel GL01 за $3, не светит, хотя индикатор заряда аккумулятора светится.


Внешний осмотр фонаря произвел положительное впечатление. Качественное литье корпуса, удобная ручка и включатель. Стержни вилки для подключения к бытовой сети для зарядки аккумулятора сделаны выдвижными, что исключает необходимость хранения сетевого шнура.

Внимание! При разборке и ремонте фонаря, если он подключен к сети следует соблюдать осторожность. Прикосновение незащищенным участком тела к неизолированным проводам и деталям может привести к поражению электрическим током.

Как разобрать светодиодный аккумуляторный фонарь Lentel GL01

Хотя фонарик подлежал гарантийному ремонту, но вспоминая свои хождения при при гарантийном ремонте отказавшего электрочайника (чайник был дорогим и в нем перегорел ТЭН , поэтому своими руками его отремонтировать не представлялось возможным), решил заняться ремонтом самостоятельно.


Разобрать фонарь оказалось легко. Достаточно повернуть на небольшой угол против часовой стрелки кольцо, фиксирующее защитное стекло и оттянуть его, затем отвинтить несколько саморезов. Оказалось кольцо фиксируется на корпусе с помощью байонетного соединения.


После снятия одной из половинок корпуса фонарика появился доступ ко всем его узлам. Слева на фотоснимке видна печатная плата со светодиодами , к которой прикреплен с помощью трех саморезов рефлектор (отражатель света). В центре расположен аккумулятор черного цвета с неизвестными параметрами, имеется только маркировка полярности выводов. Правее аккумулятора находится печатная плата зарядного устройства и индикации. Справа установлена сетевая вилка с выдвижными стержнями.


При внимательном рассмотрении светодиодов оказалось, что на излучающих поверхностях кристаллов всех светодиодов имелись черные пятна или точки. Стало ясно даже без проверки светодиодов мультиметром , что фонарик не светит по причине их перегорания.


Почерневшие области имелись также на кристаллах двух светодиодов, установленных в качестве подсветки на плате индикации зарядки аккумулятора. В светодиодных лампах и лентах обычно выходит из строя один светодиод, и работая как предохранитель, защищает остальные от перегорания. А в фонаре вышли из строя все девять светодиодов одновременно. Напряжение на аккумуляторе не могло увеличиться до величины, способной вывести светодиоды из строя. Для выяснения причины пришлось начертить электрическую принципиальную схему.

Поиск причины отказа фонаря

Электрическая схема фонаря состоит из двух функционально законченных частей. Часть схемы, расположенная левее переключателя SA1, выполняет функцию зарядного устройства. А часть схемы, изображенная справа от переключателя, обеспечивает свечение.


Работает зарядное устройство следующим образом. Напряжение от бытовой сети 220 В поступает на токоограничивающий конденсатор С1, далее на мостовой выпрямитель, собранный на диодах VD1-VD4. С выпрямителя напряжение подается на клеммы аккумулятора. Резистор R1 служит для разряда конденсатора после изъятия вилки фонарика из сети. Таким образом, исключается удар током от разряда конденсатора в случае случайного прикосновения рукой одновременно двух штырей вилки.

Светодиод HL1, включенный последовательно с токоограничивающим резистором R2 в противоположном направлении с правым верхним диодом моста, как, оказалось, светится всегда при вставленной вилке в сеть, даже если аккумулятор неисправен или отсоединен от схемы.

Переключатель режимов работы SA1 служит для подключения к аккумулятору отдельных групп светодиодов. Как видно из схемы получается, что если фонарь подключен к сети для зарядки и движок переключателя находится в положении 3 или 4, то напряжение с зарядного устройства аккумулятора попадает и на светодиоды.

Если человек включил фонарик и обнаружил, что он не работает, и, не зная, что движок выключателя обязательно необходимо установить в положение «выключено», о чем в инструкции по эксплуатации фонаря ничего не сказано, подключит фонарь к сети на зарядку, то за счет броска напряжения на выходе зарядного устройства на светодиоды попадет напряжение, значительно превышающее расчетное. Через светодиоды потечет ток, превышающий допустимый и они перегорят. При старении кислотного аккумулятора за счет сульфитации свинцовых пластин напряжение заряда аккумулятора возрастает, что тоже приводит к перегоранию светодиодов.

Еще одно схемное решение, которое удивило, это параллельное включение семи светодиодов, что недопустимо, так как вольтамперные характеристики даже светодиодов одного типа отличаются и поэтому проходящий ток через светодиоды тоже будет не одинаковым. По этой причине при выборе номинала резистора R4 из расчета протекания через светодиоды максимально допустимого тока, один из них может перегружаться и выйти из строя, а это приведет к перегрузке по току параллельно включенных светодиодов, и они тоже перегорят.

Переделка (модернизация) электрической схемы фонаря

Стало очевидным, что поломка фонаря связана с ошибками, допущенными разработчиками его электрической принципиальной схемы. Чтобы отремонтировать фонарь и исключить его повторную поломку необходимо его переделать, заменив светодиоды и внести незначительные изменения в электрическую схему.


Для того чтобы индикатор заряда аккумулятора действительно сигнализировал о его зарядке, необходимо светодиод HL1 включить последовательно с аккумулятором. Для свечения светодиода необходим ток несколько миллиампер, а выдаваемый ток зарядным устройством должен составлять около 100 мА.

Для обеспечения этих условий достаточно отсоединить HL1-R2 цепочку от схемы в местах, указанных красными крестиками и параллельно с ней установить дополнительный резистор Rd номиналом 47 Ом мощностью не менее 0,5 Вт. Ток заряда, протекая через Rd будет создавать на нем падение напряжения около 3 В, которое обеспечить необходимый ток для свечения индикатора HL1. Заодно точку соединения HL1 и Rd необходимо подключить к выводу 1 переключателя SA1. Таким простым способом будет исключена возможность подачи напряжения с зарядного устройства на светодиоды EL1-EL10 во время заряда аккумулятора.

Для выравнивания величины токов, протекающих через светодиоды EL3-EL10, необходимо исключить из схемы резистор R4 и последовательно с каждым светодиодом включить отдельный резистор номиналом 47-56 Ом.

Электрической схема после доработки

Внесенные в схему незначительные изменения повысили информативность индикатора заряда недорогого китайского светодиодного фонаря и многократно повысили его надежность. Надеюсь, что производители светодиодных фонарей после прочтения этой статьи внесут изменения в электрические схемы своих изделий.


После модернизации электрическая принципиальная схема приняла вид, как на чертеже выше. Если необходимо освещать фонариком продолжительное время и не требуется большой яркости его свечения, то можно дополнительно установить токоограничивающий резистор R5, благодаря которому время работы фонарика без подзарядки увеличится в два раза.

Ремонт светодиодного аккумуляторного фонаря

После разборки в первую очередь нужно восстановить работоспособность фонаря, а потом уже заниматься модернизацией.


Проверка светодиодов мультиметром подтвердила их неисправность. Поэтому все светодиоды пришлось выпаять и освободить от припоя отверстия для установки новых диодов.


Судя по внешнему виду, на плате были установлены ламповые светодиоды из серии HL-508H диаметром 5 мм. В наличии имелись светодиоды типа HK5h5U от линейной светодиодной лампы с близкими техническими характеристиками. Они и пригодились для ремонта фонаря. При запайке светодиодов на плату нужно не забывать соблюдать полярность, анод должен быть соединен с плюсовым выводом аккумулятора или батарейки.

После замены светодиодов печатная плата была подключена к схеме. Яркость свечения некоторых светодиодов из-за общего токоограничивающего резистора несколько отличалась от других. Для устранения этого недостатка необходимо удалить резистор R4 и заменить его семью резисторами, включив последовательно с каждым светодиодом.

Для выбора резистора, обеспечивающего оптимальный режим работы светодиода, была измерена зависимость величины тока, протекающего через светодиод, от величины последовательно включенного сопротивления при напряжении 3,6 В, равному напряжению аккумуляторной батареи фонаря.

Исходя из условий применения фонаря (в случае перебоев подачи в квартиру электроэнергии) большой яркости и дальности освещения не требовалось, поэтому резистор был выбран номиналом 56 Ом. С таким токоограничивающим резистором светодиод будет работать в легком режиме, и потребление электроэнергии будет экономным. Если от фонаря требуется выжать максимальную яркость, то следует применить резистор, как видно из таблицы, номиналом 33 Ом и сделать два режима работы фонарика, включив еще один общий токоограничивающий резистор (на схеме R5) номиналом 5,6 Ом.


Чтобы включить последовательно с каждым светодиодом резистор, необходимо предварительно подготовить печатную плату. Для этого на ней нужно перерезать по одной любой токоведущей дорожке, подходящей к каждому светодиоду и сделать дополнительные контактные площадки. Токоведущие дорожки на плате защищены слоем лака, который необходимо соскоблить лезвием ножа до меди, как на фотоснимке. Затем оголенные контактные площадки залудить припоем.

Подготавливать печатную плату для монтажа резисторов и припаивать их лучше и удобнее, если плату закрепить на штатном рефлекторе. В этом случае поверхность линз светодиодов не будет царапаться, и удобнее будет работать.

Подключение диодной платы после ремонта и модернизации к аккумулятору фонаря показало достаточную для освещения и одинаковую яркость свечения всех светодиодов.

Не успел отремонтировать предыдущий фонарь, как в ремонт попал второй, с такой же неисправностью. На корпусе фонарика информации о производителе и технических характеристиках не нашел, но судя по почерку изготовления и причине поломки, производитель тот же, китайский Lentel.

По дате на корпусе фонарика и на аккумуляторе удалось установить, что фонарю уже четыре года и со слов его хозяина фонарь работал безотказно. Очевидно, что прослужил фонарик долго благодаря предупреждающей надписи «Не включать во время зарядки!» на откидной крышке, закрывающей отсек, в котором спрятана вилка для подключения фонаря к электросети для зарядки аккумулятора.


В этой модели фонаря светодиоды включены в схему по правилам, последовательно с каждым установлен резистор номиналом 33 Ом. Величину резистора легко узнать по цветовой маркировке с помощью онлайн калькулятора . Проверка мультиметром показала, что все светодиоды неисправны, резисторы тоже оказались в обрыве.

Анализ причины отказа светодиодов показал, что за счет сульфатации пластин кислотного аккумулятора его внутреннее сопротивление увеличилось и как следствие, напряжение его зарядки возросло в несколько раз. Во время зарядки фонарик был включен, ток через светодиоды и резисторы превысил предельный, что и привело к выходу их из строя. Пришлось заменить не только светодиоды, но и все резисторы. Исходя из выше оговоренных условиях эксплуатации фонаря были для замены выбраны резисторы номиналом 47 Ом. Величину резистора для любого типа светодиода можно рассчитать с помощью онлайн калькулятора .

Переделка схемы индикации режима зарядки аккумулятора

Фонарь отремонтирован, и можно приступать к внесению изменений в схему индикации зарядки аккумулятора. Для этого необходимо перерезать дорожку на печатной плате зарядного устройства и индикации таким образом, чтобы цепочку HL1-R2 со стороны светодиода отсоединить от схемы.

Свинцово-кислотный AGM аккумулятор был доведен до глубокого разряда, и попытка зарядить его штатным зарядным устройством не привела к успеху. Пришлось аккумулятор заряжать с помощью стационарного блока питания с функцией ограничения тока нагрузки. На аккумулятор было подано напряжение 30 В, при этом он в первый момент времени потреблял ток всего несколько мА. Со временем ток начал возрастать и через несколько часов увеличился до 100 мА. После полной зарядки аккумулятор был установлен в фонарь.

Зарядка глубоко разряженных свинцово-кислотный AGM аккумуляторов в результате долгого хранения повышенным напряжением позволяет восстановить их работоспособность. Способ проверен мною на AGM аккумуляторах не один десяток раз. Новые аккумуляторы, нежелающие заряжаться от стандартных зарядных устройств, при зарядке от постоянного источника при напряжении 30 В восстанавливаются практически до первоначальной емкости.

Аккумулятор был несколько раз разряжен включением фонарика в рабочий режим и заряжен с помощью штатного зарядного устройства. Измеренный ток заряда составил 123 мА, при напряжении на выводах аккумулятора 6,9 В. К сожалению аккумулятор был изношен и его хватало для работы фонаря в течение 2 часов. То есть емкость аккумулятора составляла около 0,2 А×часа и для продолжительной работы фонаря необходима его замена.


HL1-R2 цепочка на печатной плате была удачно размещена, и понадобилось под углом перерезать всего одну токоведущую дорожку, как на фотоснимке. Ширина реза должна быть не менее 1 мм. Расчет номинала резистора и проверка на практике показала, что для стабильной работы индикатора зарядки аккумулятора необходим резистор номиналом 47 Ом мощностью не менее 0,5 Вт.

На фотоснимке представлена печатная плата с запаянным токоограничивающим резистором. После такой доработки индикатор заряда аккумулятора светится только в случае, если действительно происходит заряд аккумулятора.

Модернизация переключателя режимов работы

Для завершения работы по ремонту и модернизации фонарей необходимо выполнить перепайку проводов на выводах переключателя.

В моделях ремонтируемых фонарей для включения применен четырех позиционный переключатель движкового типа. Средний вывод на приведенной фотографии является общим. При положении движка переключателя в крайнем левом положении общий вывод подключается к левому выводу переключателя. При перемещении движка переключателя из крайнего левого положения на одну позицию вправо, общий его вывод подключается ко второму выводу и при дальнейшем перемещении движка последовательно к 4 и 5 выводам.

К среднему общему выводу (смотри фотографию выше) нужно припаять провод, идущий от положительного вывода аккумулятора. Таким образом, появится возможность подключать аккумулятор к зарядному устройству или светодиодам. К первому выводу можно припаять провод, идущий от основной платы со светодиодами, ко второму можно припаять токоограничивающий резистор R5 величиной 5,6 Ом для возможности переключения фонарика в энергосберегающий режим работы. К крайнему правому выводу припаять проводник, идущий от зарядного устройства. Таким образом будет исключена возможность включить фонарь во время зарядки аккумулятора.

Ремонт и модернизация


светодиодного аккумуляторного фонаря-прожектора «Фотон PB-0303»

Попал мне в ремонт еще один экземпляр из ряда светодиодных фонарей китайского производства под названием Светодиодный фонарь-прожектор «Фотон PB-0303». Фонарь при нажатии на кнопку включения не реагировал, попытка зарядить аккумулятор фонаря с помощью зарядного устройства к успеху не привела.


Фонарь мощный, дорогой, стоит около $20. По заявлению производителя световой поток фонаря достигает 200 метров, корпус выполнен из ударопрочного ABS-пластика, в комплекте имеется отдельное зарядное устройство и ремень для переноса на плече.


Светодиодный фонарь Фотон обладает хорошей ремонтопригодностью. Для получения доступа к электрической схеме достаточно открутить пластмассовое кольцо, удерживающее защитное стекло, вращая кольцо против часовой стрелки, если смотреть на светодиоды.


При ремонте любых электроприборов поиск неисправности всегда начинается с источника питания. Поэтому первым делом было измерено с помощью мультиметра, включенного в режим , напряжение на выводах кислотного аккумулятора. Оно составил 2,3 В, вместо 4,4 В положенных. Аккумулятор был полностью разряжен.

При подключении зарядного устройства напряжение на клеммах аккумулятора не изменялось, стало очевидным, что зарядное устройство не работает. Фонариком пользовались, пока аккумулятор полностью не разрядился, а затем он продолжительное время не эксплуатировался, что и привело к глубокой разрядке аккумулятора.


Осталось проверить исправность светодиодов и остальных элементов. Для этого был снять отражатель, для чего были откручены шесть саморезов. На печатной плате находилось всего три светодиода, ЧИП (микросхема) в виде капельки, транзистор и диод.


От платы и аккумулятора пять проводов уходило в ручку. Для того, чтобы разобраться в их подключении понадобилось ее разобрать. Для этого нужно крестовой отверткой открутить внутри фонаря два винта, которые были расположены рядом с отверстием, в которые уходили провода.


Для отсоединения ручки фонаря от его корпуса ее необходимо сдвинуть в сторону от винтов крепления. Делать это нужно аккуратно, чтобы не оторвать от платы провода.


Как оказалось в ручке небыло радиоэлектронных элементов. Два белых провода были припаяны к выводам кнопки включения/выключения фонаря, а остальные к разъему для подключения зарядного устройства. К 1 выводу разъема (нумерация условная) был припаян провод красного цвета, который вторым концом был припаян к плюсовому входу печатной платы. Ко второму контакту был припаян сине-белый проводник, который вторым концом был припаян к минусовой площадке печатной платы. К 3 выводу был припаян зеленый провод, второй конец которого был припаян к минусовому выводу аккумулятора.

Электрическая принципиальная схема

Разобравшись с проводами, спрятанными в ручке можно начертить электрическую принципиальную схему фонаря Фотон.


С отрицательного вывода аккумулятора GB1 напряжение подается на вывод 3 разъема Х1 и далее с его вывода 2 через сине-белый проводник поступает на печатную плату.

Разъем Х1 устроен таким образом, что когда штекер зарядного устройства в него не вставлен, то выводы 2 и 3 соединяются между собой. Когда штекер вставляется, то выводы 2 и 3 разъединяются. Таким образом, обеспечивается автоматическое отключение электронной части схемы от зарядного устройства, исключающей возможность случайного включения фонаря во время зарядки аккумулятора.

С положительного вывода аккумулятора GB1 напряжение подается на D1 (микросхема-чип) и эмиттер биполярного транзистора типа S8550. ЧИП выполняет только функцию триггера, позволяющего кнопкой без фиксации включать или выключать свечение светодиодов EL (⌀8 мм, цвет свечения – белый, мощность 0,5 Вт, ток потребления 100 мА, падение напряжения 3 В.). При первом нажатии на кнопку S1 с микросхемы D1 на базу транзистора Q1 подается положительное напряжение, он открывается и на светодиоды EL1-EL3 поступает питающее напряжение, фонарь включается. При повторном нажатии на кнопку S1, транзистор закрывается и фонарь выключается.

С технической точки зрения такое схемное решение безграмотно, так как повышает стоимость фонаря, снижает его надежность, и в дополнение за счет падения напряжения на переходе транзистора Q1 теряется до 20% емкости аккумулятора. Такое схемное решение оправдано при наличии возможности регулировки яркости светового луча. В данной модели вместо кнопки достаточно было поставить механический выключатель.

Вызвало удивление, что в схеме светодиоды EL1-EL3 подключены параллельно к аккумулятору как лампочки накаливания, без токоограничивающих элементов. В результате при включении через светодиоды проходит ток, величина которого ограничена только внутренним сопротивлением аккумулятора и при его полном заряде ток может превысить допустимый для светодиодов, что приведет выходу их из строя.

Проверка работоспособности электрической схемы

Для проверки исправности микросхемы, транзистора и светодиодов от внешнего источника питания с функцией ограничения тока было подано с соблюдением полярности напряжение постоянного тока 4,4 В непосредственно на выводы питания печатной платы. Величина ограничения тока была выставлена 0,5 А.

После нажатия кнопки включения светодиоды засветили. После повторного нажатия – погасли. Светодиоды и микросхема с транзистором оказались исправными. Осталось разобраться с аккумулятором и зарядным устройством.

Восстановление кислотного аккумулятора

Так как кислотный аккумулятор емкостью 1,7 А был полностью разряжен, а штатное зарядное устройство было неисправно то решил его зарядить от стационарного блока питания. При подключении аккумулятора для зарядки к блоку питания с установленным напряжением 9 В, ток заряда составил менее 1 мА. Напряжение было увеличено, до 30 В — ток возрос до 5 мА, и через час под таким напряжением составил уже 44 мА. Далее напряжение было снижено до 12 В, ток упал до 7 мА. После 12 часов заряда аккумулятора при напряжении 12 В ток поднялся до 100 мА, таким током и заряжался аккумулятор в течении 15 часов.

Температура корпуса аккумулятора была в пределах нормы, что свидетельствовало о том, что ток зарядки идет не на выделение тепла, а на накопление энергии. После заряда аккумулятора и доработки схемы, о которой речь пойдет ниже, были проведены испытания. Фонарь с восстановленным аккумулятором просветил беспрерывно 16 часов, после чего начала падать яркость луча и поэтому он был выключен.

Описанным выше способом мне приходилось неоднократно восстанавливать работоспособность глубоко разряженных малогабаритных кислотных аккумуляторов. Как показала практика, восстановлению подлежат только исправные аккумуляторы, о которых на некоторое время забыли. Кислотные аккумуляторы, которые выработали свой ресурс, восстановлению не подлежат.

Ремонт зарядного устройства

Измерение величины напряжения мультиметром на контактах выходного разъема зарядного устройства показало его отсутствие.

Судя по стикеру, наклеенному на корпус адаптера, он представлял собой блок питания, выдающий нестабилизированное постоянное напряжение величиной 12 В с максимальным током нагрузки 0,5 А. В электрической схеме небыло элементов, ограничивающих величину тока зарядки, поэтому возник вопрос, а почему в качестве зарядного устройства использовался обыкновенный блок питания?

Когда адаптер был вскрыт, то появился характерный запах горелой электропроводки, что свидетельствовало о том, что обмотка трансформатора сгорела.

Прозвонка первичной обмотки трансформатора показала, что она в обрыве. После разрезания первого слоя ленты, изолирующего первичную обмотку трансформатора, был обнаружен термопредохранитель, рассчитанный на температуру срабатывания 130°С. Проверка показала, что как первичная обмотка, так и термопредохранитель неисправны.

Ремонт адаптера был экономически не целесообразен, так как необходимо перемотать первичную обмотку трансформатора и установить новый термопредохранитель. Заменил его аналогичным, который был под рукой, на напряжение постоянного тока 9 В. Гибкий шнур с разъемом пришлось перепаять от сгоревшего адаптера.


На фотографии представлен чертеж электрической схемы сгоревшего блока питания (адаптера) светодиодного фонаря «Фотон». Адаптер для замены был собран по такой же схеме, только с выходным напряжением 9 В. Такого напряжения вполне достаточно для обеспечения требуемого тока заряда аккумулятора с напряжением 4,4 В.

Для интереса подключил фонарь к новому блоку питания и измерял ток зарядки. Величина его составила 620 мА, и это при напряжении 9 В. При напряжении 12 В ток был порядка 900 мА, значительно превышающий нагрузочную способность адаптера и рекомендуемый ток заряда аккумулятор. По этой причине от перегрева и сгорела первичная обмотка трансформатора.

Доработка электрической принципиальной схемы


светодиодного аккумуляторного фонаря «Фотон»

Для устранения схемотехнических нарушений с целью обеспечения надежной и долговременной работы в схему фонаря были внесены изменения и выполнена доработка печатной платы.


На фотографии представлена электрическая принципиальная схема переделанного светодиодного фонаря «Фотон». Синим цветом, показаны дополнительно установленные радиоэлементы. Резистор R2 ограничивает ток заряда аккумулятора до 120 мА. Для увеличения тока зарядки нужно уменьшить номинал резистора. Резисторы R3-R5 ограничивают и выравнивают ток, протекающий через светодиоды EL1-EL3 при свечении фонаря. Светодиод EL4 с последовательно включенным токоограничивающим резистором R1 установлен для индикации процесса зарядки аккумулятора, так как разработчиками конструкции фонаря об этом не позаботились.

Для установки на плате токоограничивающих резисторов печатные дорожки были перерезаны, как показано на фотографии. Ограничивающий ток заряда резистор R2 был припаян одним концом к контактной площадке, к которой до этого был припаян положительный провод, идущий от зарядного устройства, а отпаянный провод припаян ко второму выводу резистора. К этой же контактной площадке был припаян дополнительный провод (на снимке желтого цвета), предназначенный для подключения индикатора зарядки аккумулятора.


Резистор R1 и светодиод индикаторный EL4 были размещены в ручке фонаря, рядом с разъемом для подключения зарядного устройства X1. Вывод анода светодиода был припаян к выводу 1 разъема X1, а ко второму выводу, катоду светодиода токоограничивающий резистор R1. Ко второму выводу резистора был припаян провод (на фото желтого цвета), соединяющий его с выводом резистора R2, припаянного к печатной плате. Резистор R2, для простоты монтажа, можно было разместить и в ручке фонарика, но так как он при зарядке нагревается, то решил его разместить в более свободном пространстве.

При доработке схемы применены резисторы типа МЛТ мощностью 0,25 Вт, кроме R2, который рассчитан на 0,5 Вт. Светодиод EL4 подойдет любого типа и цвета свечения.


На этой фотографии показана работа индикатора зарядки во время зарядки аккумулятора. Установка индикатора позволила не только следить за процессом зарядки аккумулятора, но и контролировать наличие напряжения в сети, исправность блока питания и надежность его подключения.

Чем заменить сгоревшей ЧИП

Если вдруг ЧИП – специализированная микросхема без маркировки в светодиодном фонаре «Фотон», или аналогичном, собранном по подобной схеме, выйдет из строя, то для восстановления работоспособности фонаря ее можно успешно заменить механическим выключателем.


Для этого нужно удалить из платы микросхему D1, а вместо транзисторного ключа Q1 подключить обыкновенный механический выключатель, как показано на выше приведенной электрической схеме. Выключатель на корпусе фонаря можно установить вместо кнопки S1 или в любом другом подходящем месте.

Ремонт и переделка светодиодного фонаря


14Led Smartbuy Colorado

Перестал включаться светодиодный фонарь Smartbuy Colorado, хотя три батарейки типоразмера ААА были установлены новые.


Влагонепроницаемый корпус был выполнен из анодированного алюминиевого сплава, имел длину 12 см. Фонарик выглядел стильно и был удобен в эксплуатации.

Как проверить в светодиодном фонаре батарейки на пригодность

Ремонт любого электроприбора начинается с проверки источника питания, поэтому, не смотря на то, что в фонарь были установлены новые батарейки, ремонт следует начинать с их проверки. В фонаре Smartbuy батарейки устанавливаются в специальный контейнер, в котором с помощью перемычек соединены последовательно. Для того чтобы получить доступ к батарейкам фонарика нужно разобрать, вращая против часовой стрелки заднюю крышку.


Батарейки в контейнер необходимо устанавливать, соблюдая обозначенную на нем полярность. На контейнере тоже обозначена полярность, поэтому его нужно заводить в корпус фонаря стороной, на которой нанесен знак «+».

В первую очередь необходимо визуально проверить все контакты контейнера. Если на них имеются следы окислов, то контакты необходимо зачистить до блеска с помощью наждачной бумаги или соскоблить окисел лезвием ножа. Для исключения повторного окисления контактов их можно смазать тонким слоем любого машинного масла.

Далее нужно проверить пригодность батареек. Для этого, прикоснувшись щупами мультиметра, включенного в режим измерения постоянного напряжения , необходимо измерять напряжение на контактах контейнера. Три батарейки включены последовательно и каждая из них должна выдавать напряжение 1,5 В, следовательно напряжение на выводах контейнера должно составлять 4,5 В.

Если напряжение меньше указанного, то необходимо проверить правильность полярности батареек в контейнере и измерять напряжение каждой из них индивидуально. Возможно, села только одна из них.

Если с батарейками все в порядке, то нужно вставить, соблюдая полярность контейнер в корпус фонаря, закрутить крышку и проверить его на работоспособность. При этом надо обратить внимание на пружину в крышке, через которую передается питающее напряжение на корпус фонаря и с него прямо на светодиоды. На ее торце не должно быть следов коррозии.

Как проверить исправность выключателя

Если батарейки хорошие и контакты чистые, но светодиоды не светят, то нужно проверить выключатель.

В фонаре Smartbuy Colorado установлен кнопочный герметичный выключатель с двумя фиксированными положениями, замыкающий провод, идущий от положительного вывода контейнера батареек. При первом нажатии на кнопку выключателя его контакты замыкаются, а при повторном – размыкаются.

Так как в фонаре установлены батарейки, то проверить выключатель можно тоже с помощью мультиметра, включенного в режим вольтметра. Для этого нужно вращением против часовой стрелки, если смотреть на светодиоды, открутить его переднюю часть и отложить в сторону. Далее одним щупом мультиметра прикоснуться к корпусу фонарика, а вторым к контакту, который находится в глубине по центру пластиковой детали, показанной на фотографии.

Вольтметр должен показать напряжение 4,5 В. Если напряжение отсутствует нужно нажать кнопку выключателя. Если он исправен, то напряжение появится. В противном случае нужно ремонтировать выключатель.

Проверка исправности светодиодов

Если на предыдущих шагах поиска неисправность обнаружить не удалось, то на следующем этапе нужно проверить надежность контактов, подающих питающее напряжение на плату со светодиодами, надежность их пайки и исправность.

Печатная плата с запаянными в нее светодиодами фиксируется в головной части фонаря с помощью стального подпружиненного кольца, через которое по корпусу фонаря одновременно подается на светодиоды питающее напряжение от минусового вывода контейнера батареек. На фотографии кольцо показано со стороны, которой оно прижимает печатную плату.


Стопорное кольцо зафиксировано довольно крепко, и извлечь его удалось только с помощью приспособления, показанного на фотографии. Такой крючок можно выгнуть из стальной полоски своими руками.

После извлечения стопорного кольца печатная плата со светодиодами, которая изображена на фото, легко извлеклась из головной части фонаря. Сразу бросилось в глаза отсутствие токоограничивающих резисторов, все 14 светодиодов были включены параллельно и через выключатель непосредственно к батарейкам. Подключение светодиодов непосредственно к батарейке недопустима, так как величина протекающего через светодиоды тока ограничивается только внутренним сопротивлением батареек и может вывести светодиоды из строя. В лучшем случае сильно сократит срок их службы.

Так как в фонаре все светодиоды были включены параллельно, то проверить их с помощью мультиметра, включенного в режим измерения сопротивления не представлялось возможным. Поэтому на печатную плату было подано питающее постоянное напряжение от внешнего источника величиной 4,5 В с ограничением тока до 200 мА. Все светодиоды засветились. Стало очевидным, что неисправность фонаря заключалась в плохом контакте печатной платы с фиксирующим кольцом.

Ток потребления светодиодного фонаря

Для интереса измерял ток потребления светодиодами от батареек при включении их без токоограничительного резистора.

Ток составил более 627 мА. В фонарике установлены светодиоды типа HL-508H , рабочий ток которых не должен превышать 20 мА. 14 светодиодов включены параллельно, следовательно, суммарный ток потребления не должен превышать 280 мА. Таким образом, ток, протекающий через светодиоды, превысил номинальный более чем в два раза.

Такой форсированный режим работы светодиодов недопустим, так как ведет к перегреву кристалла, и как следствие, преждевременный выход светодиодов из строя. Дополнительным недостатком является быстрый разряд батареек. Их хватит, если раньше не перегорят светодиоды, не более чем на час работы.


Конструкция фонарика не позволяла впаять токоограничительные резисторы последовательно с каждым светодиодом, поэтому пришлось установить один общий на все светодиоды. Номинал резистора пришлось определять экспериментально. Для этого фонарик был запитан от штанных батареек и в разрыв положительного провода был включен амперметр последовательно с резистором номиналом 5,1 Ом. Ток составил около 200 мА. При установке резистора 8,2 Ом ток потребления составил 160 мА, что, как показала проверка, вполне достаточно для хорошего освещения на расстоянии не менее 5 метров. На ощупь резистор не нагревался, поэтому подойдет любой мощности.

Переделка конструкции

После проведенного исследования стало очевидным, что для надежной и долговечной работы фонаря необходимо дополнительно установить ограничивающий ток резистор и продублировать дополнительным проводником соединение печатной платы с светодиодами и фиксирующим кольцом.

Если раньше надо было, чтобы отрицательная шина печатной платы касалась корпуса фонаря, то в связи с установкой резистора, понадобилось исключить касание. Для этого с печатной платы по всей ее окружности, со стороны токоведущих дорожек с помощью надфиля был сточен угол.

Для исключения касания прижимного кольца к токоведущим дорожкам при фиксации печатной платы на нее были приклеены клеем «Момент» четыре резиновых изолятора толщиной около двух миллиметров, как показано на фотографии. Изоляторы можно изготовить из любого диэлектрического материала, например пластмассы или плотного картона.

Резистор был заранее припаян к прижимному кольцу, а к крайней дорожке печатной платы припаян отрезок провода. На проводник была надета изолирующая трубка, и затем провод припаян ко второму выводу резистора.



После простой модернизации фонаря своими руками он стал стабильно включаться и световой луч хорошо освещать предметы на расстоянии более восьми метров. Дополнительно срок службы батареек увеличился более чем в три раза, и многократно повысилась надежность работы светодиодов.

Анализ причин отказов отремонтированных китайских светодиодных фонарей показал, что все они вышли из строя из-за безграмотно разработанных электрических схем. Осталось только выяснить, сделано это намеренно, чтобы сэкономить на комплектующих и сократить срок эксплуатации фонарей (чтобы больше покупали новые), или в результате безграмотности разработчиков. Я склоняюсь к первому предположению.

Ремонт светодиодного фонаря RED 110

Попал в ремонт фонарик со встроенным кислотным аккумулятором китайского производителя торговой марки RED. В фонаре имелось два излучателя: – с лучом в виде узкого пучка и излучающий рассеянный свет.


На фотографии представлен внешний вид фонаря RED 110. Фонарь мне сразу понравился. Удобная форма корпуса, два режима работы, петля для подвески на шею, выдвигающаяся вилка подключения к сети для зарядки. В фонаре секция светодиодов рассеянного света светила, а узкого пучка – нет.


Для ремонта сначала было откручено кольцо черного цвета, фиксирующее рефлектор, а затем выкручен один саморез в зоне петли. Корпус легко разделился на две половинки. Все детали были закреплены на саморезах и легко снимались.

Схема зарядного устройства была выполнена по классической схеме . Из сети через токоограничивающий конденсатор емкостью 1 мкф напряжение подавалось на выпрямительный мост из четырех диодов и далее на выводы аккумулятора. Напряжение с аккумулятора на светодиод узкого луча подавалось через токоограничивающий резистор 460 Ом.

Все детали были смонтированы на односторонней печатной плате. Провода были припаяны непосредственно к контактным площадкам. Внешний вид печатной платы представлен на фотографии.


10 светодиодов бокового света были соединены параллельно. Напряжение питания на них подавалось через общий токоограничивающий резистор 3R3 (3,3 Ом), хотя по правилам для каждого светодиода нужно устанавливать отдельный резистор.

При внешнем осмотре светодиода узкого пучка дефектов обнаружено не было. При подаче питания через включатель фонарика с аккумулятора напряжение на выводах светодиода присутствовало, и он нагревался. Стало очевидным, что кристалл пробит, и это подтвердила прозвонка мультиметром . Сопротивление составило при любом подключении щупов к выводам светодиода 46 Ом. Светодиод был неисправен и требовалась его замена.

Для удобства работы от платы светодиода был отпаяны провода . После освобождения выводов светодиода от припоя оказалось, что светодиод намертво держится всей плоскостью обратной стороны на печатной плате. Для его отделения пришлось закрепить плату в настольных висках. Далее острый конец ножа установить в место соединения светодиода с платой и легонько ударить по ручке ножа молотком. Светодиод отскочил.

Маркировка на корпусе светодиода, как обычно, отсутствовала. Поэтому необходимо было определить его параметры и подобрать подходящий для замены. По габаритным размерам светодиода, напряжению аккумулятора и величине токоограничивающего резистора было определено, что для замены подойдет светодиод мощностью 1 Вт (ток 350 мА, падение напряжения 3 В). Из «Справочной таблицы параметров популярных SMD светодиодов» для ремонта был выбран светодиод LED6000Am1W-A120 белого свечения.

Печатная плата, на которой установлен светодиод выполнена из алюминия и одновременно служит для отвода тепла от светодиода. Поэтому при установке его необходимо обеспечить хороший тепловой контакт за счет плотного прилегания задней плоскости светодиода к печатной плате. Для этого перед запайкой на места контакта поверхностей была нанесена термопаста , которая применяется при установке радиатора на процессор компьютера.

Для того, чтобы обеспечить плотное прилегание плоскости светодиода к плате необходимо сначала положить его на плоскость и немного отогнуть вверх выводы, чтобы они отступали от плоскости на 0,5 мм. Далее выводы залудить припоем, нанести термопасту и установить светодиод на плату. Далее прижать его к плате (удобно это сделать отверткой с вынутой битой) и прогреть выводы паяльником. Далее убрать отвертку, ножом прижать в месте изгиба вывода его к плате и прогреть паяльником. После затвердевания припоя нож убрать. За счет пружинных свойств выводов светодиод будет плотно прижат к плате.

При установке светодиода необходимо соблюдать полярность. Правда в этом случае, если будет допущена ошибка, то можно будет поменять местами подающие напряжение провода. Светодиод припаян и можно проверить его работу и измерять потребляемый ток и падение напряжения.

Ток протекающий через светодиод составил 250 мА, падение напряжения 3,2 В. Отсюда потребляемая мощность (нужно умножить ток на напряжение) составила 0,8 Вт. Можно было увеличить рабочий ток светодиода уменьшив сопротивление 460 Ом, но я этого делать не стал, так как яркость свечения была достаточной. Зато светодиод будет работать в более легком режиме, меньше нагреваться и увеличится время работы фонарика от одной зарядки.


Проверка нагрева светодиода проработавшего в течении часа показала эффективный отвод тепла. Он нагрелся до температуры не более 45°С. Ходовые испытания показали достаточную дальность освещения в темноте, более 30 метров.

Замена кислотного аккумулятора в светодиодном фонаре

Вышедший из строя в светодиодном фонаре кислотный аккумулятор можно заменить как аналогичным кислотным, так и литий-ионным (Li-ion) или никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА.

В ремонтируемых китайских фонарях были установлены свинцово-кислотные AGM аккумуляторы разных габаритных размеров без маркировки напряжением 3,6 В. По расчету емкость этих аккумуляторов составляет от 1,2 до 2 А×часов.

В продаже можно найти аналогичный кислотный аккумулятор российского производителя для ИБП 4V 1Ah Delta DT 401, который имеет напряжение на выходе 4 В при емкости 1 А×часа, стоимостью пару долларов. Для замены достаточно просто, соблюдая полярность, перепаять два провода.

Через несколько лет эксплуатации светодиодный фонарь Lentel GL01, ремонт которого описан в начале статьи, опять принесли мне в ремонт. Диагностика показала, что выработал свой ресурс кислотный аккумулятор.


Был куплен для замены аккумулятор Delta DT 401, но оказалось, что его геометрические размеры были больше, чем неисправного. Штатный аккумулятор фонарика имел размеры 21×30×54 мм и был выше на 10 мм. Пришлось дорабатывать корпус фонарика. Поэтому прежде, чем покупать новый аккумулятор убедитесь, что он вместится в корпус фонаря.


Был удален упор в корпусе и ножовкой по металлу отпилена часть печатной платы, с которой предварительно был выпаян резистор и один светодиод.


После доработки новый аккумулятор хорошо установился в корпус фонаря и теперь, надеюсь, прослужит не один год.

Замена кислотного аккумулятора


аккумуляторами типоразмера АА или ААА

Если нет возможности приобрести аккумулятор 4V 1Ah Delta DT 401, то его можно успешно заменить тремя любыми пальчиковыми никель-металгидридными (Ni-MH) аккумуляторами типоразмера АА или ААА емкостью от 1 А×часа, которые имеют напряжение 1,2 В. Для этого достаточно соединить последовательно, соблюдая полярность, три аккумулятора проводами методом пайки. Однако экономически такая замена нецелесообразна, так как стоимость трех качественных пальчиковых аккумуляторов типоразмера АА может превышать стоимость покупки нового светодиодного фонаря.

Но где гарантия, что в электрической схеме нового светодиодного фонаря не имеются ошибки, и не придется его тоже дорабатывать. Поэтому считаю, что замена свинцового аккумулятора в доработанном фонаре целесообразна, так как обеспечит надежную работу фонаря еще несколько лет. Да и всегда будет приятно пользоваться фонариком, отремонтированным и модернизированным своими руками.

Современный рынок осветительных устройств предлагает огромный выбор световых приборов, имеющих узкие углы рассеяния и большую дальность действия. Это прожекторы общего назначения, прожекторы для транспорта, театральных сцен, студий, строительных площадок, аэродромов и многие другие. К таким световым приборам относятся и мощные аккумуляторные фонари.

При выборе наиболее подходящего, современного и эффективного фонаря вы сразу же можете прийти в замешательство, так как при всем разнообразии их конструкций, типах используемых источников света, дальности действия и угла рассеяния луча и других параметров, трудно моментально остановиться на конкретной модели.

В данной статье мы попытаемся разобраться с наиболее важными техническими особенностями фонарей, влияющими на правильность их выбора.

Предназначение мощных фонарей

Мощные фонари предназначены для эксплуатации в сложных условиях, где необходим стабильный, яркий световой поток, поддержание которого, обеспечивается на протяжении длительного времени. Чаще всего их используют в своей работе спасательные службы, работники МВД, спелеологи и туристы. Типичными представителями этого класса осветительных приборов являются поисковые или тактические фонари. Мощными бывают также подствольные фонари, крепящиеся под ствол оружия при помощи специальных креплений, кемпинговые или , имеющие большую длительность работы, налобные или головные фонари, крепление которых позволяет крепить их на голову. Поэтому при выборе мощного фонаря всегда нужно обращать внимание, для каких целей он предназначен.

Особые условия, в которых обычно используются мощные фонари, диктуют и особые требования к их конструкции и световым характеристикам. А именно:

  • ударостойкость и влагозащищенность корпуса;
  • наличие в фонарях материалов с высокой теплопроводностью, обеспечивающих эффективный отвод тепла от источника света;
  • емкость аккумуляторной батареи, значение которой непосредственно влияет на длительность работы фонаря и стабильность его светового потока;
  • универсальность конструкции контейнера для установки аккумуляторных батарей;
  • возможность регулировки угла рассеяния светового потока;
  • надежность специальных креплений, эффективность противоскользящих вставок или насечек на рукоятке фонаря, наличие ремня для носки фонаря на плече и других нюансов.

Материал корпуса и конструкции рукоятки

Раз уж так сложилось, что поисковые фонари являются наиболее востребованными на рынке, то в качестве примера будем знакомиться именно с ними.

Для изготовления корпуса современных мощных поисковых фонарей зачастую используется анодированный дюралюминий, легкий, прочный и коррозионностойкий, на внешнюю поверхность которого наносится либо антискользящее полиуретановое напыление, стойкое к царапинам и ударам, либо продольные, поперечные и диагональные насечки. Корпус таких фонарей в основной своей массе изготовляются в виде трубки, выполняющей одновременно две функции — рукоятки и контейнера для аккумуляторных батарей. Но бывают фонари с выносной рукояткой. Примеры корпусов и рукояток можно посмотреть на изображениях представленных ниже.

На изображениях также хорошо видны ребра радиатора, увеличивающие эффективность отвода тепла исходящего от источника света. Ребра выполнены путем проточки массы металла корпуса ближе к оптической части фонаря.

Влагозащищенность

Фонари имеют разные степени защиты от попадания внутрь их корпуса посторонних предметов и влаги. Так как все фонари имеют минимальную защиту способную задерживать частицы пыли, но не способны работать при длительном попадании на них капель и брызг воды, их условно можно поделить на две группы, фонари невлагостойкие и влагостойкие. По системе классификации степеней защиты (IP — Ingress Protection Rating) не влагостойким можно присвоить значение IP50, то есть пылезащищенные и влагопроницаемые. Корпуса влагостойких фонарей, как правило, выпускаются с возможностью погружения всех фонарей под воду. Поэтому их степень защиты начинается с IP67 и заканчивается IP69. Иногда цифра, обозначающая от проникновение посторонних предметов, опускается и вместо первой цифры ставится буква «Х» (IPХ7 — IPХ9).

Расшифруем значение цифр 7 — 9. Цифра 7 обозначает возможность кратковременного погружения фонаря на глубину до 1 метра. Цифра 8 обозначает возможность длительного погружения фонаря на глубину более 1 метра. Цифра 9 обозначает возможность длительного погружения фонаря на очень большую глубину, где присутствует большое давление жидкости.

Источники света

Источник света это, пожалуй, самый важный элемент, характеризующий потребительские и эксплуатационные параметры фонарей. Обычные лампы накаливания уходят в прошлое и в современных мощных фонарях уже не применяются. В качестве источников света в современных мощных фонарях используются галогеновые лампы накаливания, газоразрядные ксеноновые лампы (HID) и светодиоды (LED).

Галогеновые лампы

Это усовершенствованная разновидность ламп накаливания и говорить об их преимуществах можно только в сравнении с традиционными вариантами. Заполнение колбы лампы накаливания галогеновыми добавками позволило поднять ее световую отдачу, при той же мощности и продлить срок ее службы в два раза (до 2000 часов) за счет уменьшения выгорания вольфрама.

Лампы имеют среднюю светоотдачу 22 Лм/Вт. Это почти в два раза выше, чем у обычной лампы накаливания, но все же это очень мало, если учитывать, что лампа должна работать в переносном фонаре и источник энергии имеет ограниченный ресурс. Лампы очень чувствительны к частым включениям, при которых они в основном и перегорают.

Как и обычные лампы накаливания, уходят в прошлое, ведь им трудно конкурировать с долговечными и энергоэффективными светодиодными и ксеноновыми источниками света.

Ксеноновые лампы

Характерной особенностью ксеноновых ламп является то, что электрический разряд лампы происходит в инертном газе ксеноне, при высоком давлении и больших плотностях тока. По этой причине лампы имеют очень высокую яркость и видимый спектр излучения близкий к солнечному свету с цветовой температурой 6100 — 6300 К.

Ксеноновые лампы имеют высокое напряжение зажигания и поэтому требуют применения специальных зажигающих устройств. После розжига, лампы разгораются приблизительно в течение 15 секунд.

Ксеноновые лампы очень чувствительны к изменению напряжения питания. При изменении питающего напряжения на ± 5 %, мощность лампы изменяется на ±20 %. По этой причине при применении ламп такого типа приходится применять стабилизирующие устройства, поддерживающие напряжение, по мере разряда батареи питания, на одном уровне.

Светоотдача ксеноновой лампы составляет от 80 до 100 Лм/Вт. Ксеноновый разряд имеет самую высокую яркость. По теоретическим оценкам его максимальная яркость может достигать 2000 МКд/м².

Яркий, мощный световой поток дневного спектра позволяет равномерно освещать большую площадь, что делает такие фонари незаменимым инструментом при поисковых работах в местах аварий, в условиях сильной запыленности и загазованности в шахтах, глубоких колодцах и пещерах. Свет ксенонового фонаря заметен даже днем на большом расстоянии, что очень актуально при спасательных работах в горах и тайге.

Этот тип источника света уверенно вытесняет лампы накаливания и газоразрядные лампы из современных моделей фонарей. Такой факт легко объясняется следующими преимуществами светодиодов:

  • светодиод, в отличие от ксеноновой лампы, безынерционен и при подаче на него питающего напряжения он моментально выходит на номинальный режим свечения, также как у галогеновой лампы;
  • температура нагрева светодиода намного меньше температуры нагрева галогеновой и ксеноновой ламп;
  • так как при свечении светодиода энергии на нагрев тратится меньше то светодиоды, на сегодняшний день, имеют самый высокий КПД — до 45 %. К сравнению, галогеновая лампа имеет КПД равный около 5 %, ксеноновая лампа — до 30 %;
  • максимальная светоотдача светодиодов, используемых в промышленном производстве, составляет 120 Лм/Вт. Средняя светоотдача светодиодов применяемых в аккумуляторных фонарях — 80 — 95 Лм/Вт, то есть соизмерима со светоотдачей ксеноновых ламп.

Светораспределение

Мощные фонари можно классифицировать как по типу источника света, так и по направленности светового потока. Говоря о направленности светового потока можно выделить две разновидности мощных фонарей, это:

  • фонари-прожекторы. Луч света таких фонарей имеет широкий фронт и способен освещать объекты, расположенные на достаточно большом удалении, более пятисот метров;
  • дальнобойные фонари. Луч света таких фонарей имеет очень узкую направленность так, что на освещаемом объекте проецируется одно яркое пятно, но зато дальность действия такого луча достигает значения полутора километров. Для сведения: дальнобойность фонаря определяется расстоянием, на котором уровень освещенности эквивалентен силе света полной луны, который принят равным 0,25 люкс и является оптимальной для безопасного перемещения.

Фонари-прожекторы наиболее эффективны на ближней и средней дистанции до пятисот метров. Их важнейшей характеристикой является не дальность действия, а яркость светового потока на максимальной площади без глубокой тени. Это обеспечивается благодаря особой конструкции отражателей. Фонари-прожекторы являются идеальным вариантом для активного отдыха, охоты и рыбалки.

Совсем другое назначение у дальнобойных фонарей. Дальнобойными фонарями пользуются спелеологи, поисковики, шахтеры.

К дальнобойным обычно относят фонари с дальностью освещения от 500 метров. Это также обеспечивается конструкцией отражателей и оптики, позволяющих фокусировать пучок света. Здесь важно не рассеивание света, а его концентрация в одной точке, формирование яркого светового пятна.

Очень часто функции фонарей-прожекторов и дальнобойных фонарей совмещают в одном фонаре. Конструктивно такие фонари имеют подвижные (в осевом направлении) рассеиватель и линзу, установленную на выходном отверстии. Регулируя их, добиваются создания светового пятна нужного диаметра. При регулировке изменяются угол перераспределения света и фокусное расстояние между лампой (светодиодом) и освещаемым объектом.

Аккумуляторные батареи

Мощные фонарики на светодиодах поискового типа для питания в основном используют два типа сменных аккумуляторных батарей, это 26650 и 18650, с выходным напряжением 3,7 В. Такие аккумуляторные батарей производятся многими фирмами, имеют разную стоимость, заявленные значения емкости, время разряда и заряда. Аккумуляторы данных типов находят широкое применение не только для питания фонарей, но и, например, для изготовления батарей питания ноутбуков. Поэтому с приобретением таких аккумуляторов сложностей возникнуть не должно.

В разные модели фонарей устанавливается разное количество аккумуляторов. В основном это 2, 3 элемента. Существует большое количество моделей фонарей имеющих универсальный контейнер, предназначенный для установки 1, 2 или 3 элементов, путем добавления в рукоятку специальной вставки, прилагаемой к фонарю.

Так как аккумуляторы 18650 и 26650 имеют одинаковую длину, 65 мм, то в некоторых моделях фонарей допускается использование аккумуляторов того и другого типа. Для того чтобы элементы 18650 не «болтались» внутри контейнера, к фонарю прилагается переходная пластиковая втулка.

В небольших фонарях возможна установка 1-го элемента. Бывает, что вместо 1-го элемента 18650 используют 2 элемента CR123A.

Более мощные светодиодные фонари на аккумуляторах могут комплектоваться элементами типа D, имеющие емкость 10000 мА×ч и напряжение 1,2 В.

В общем, при выборе фонаря нужно обязательно интересоваться какие элементы питания в них используются, и чем они могут быть заменены. Для оценки возможности такой замены смотрите таблицы типоразмеров гальванических элементов.

Если вы определитесь с моделью поискового фонаря, помните, что для его успешной, надежной и долгой работы нужны качественные аккумуляторы. Думаю, что если вы собираетесь потратить на фонарь значительную сумму денежных средств, не стоит экономить на самом важном его элементе.

В случае с фонарями, работающими с ксеноновой лампой, с точки зрения выбора питающего элемента все намного проще. Все фонари снабжаются собственными аккумуляторами, которые поставляются с фонарем. Поэтому при выборе фонаря думать не о чем не нужно. Однако если смотреть на это с точки зрения эксплуатации, то со временем могут возникнуть проблемы с их заменой.

Хотя есть и исключения. Например, фонарь, представленный на фото ниже, работает от четырех аккумуляторов типа 18650.

Режимы работы

Режимы работы фонарей с ксеноновой лампой, ввиду инерционности включения лампы и ограниченного числа циклов ее включений-отключений, как правило, имеют три режима работы, а именно это режимы при которых лампа работает при разных мощностях. В каждом фонаре предусматривается режим работы на минимальной мощности, при которой лампа светится стабильно, режим работы при номинальной мощности и форсированный режим, при котором создается максимальная яркость свечения. При работе на последнем режиме, емкость аккумулятора естественно расходуется очень быстро.

Мощный фонарь светодиодный аккумуляторный кроме перечисленных режимов работы ксеноновых фонарей имеет два дополнительных режима работы, это:

  • стробоскопический режим. Данный режим предназначен для самообороны от нападающего противника, путем его дезориентации в пространстве очень яркими и частыми световыми импульсами;
  • режим SOS или маяк, для привлечения к вам внимания посторонних людей.

Подведя итог можно сделать вывод, что мощные фонари с галогеновой лампой накаливания отошли на второй план. Лидерство делят фонари с ксеноновой лампой и фонари со светодиодами. Однако светодиодные мощные фонари обладают соизмеримыми с фонарями, оборудованными ксеноновыми лампами характеристиками, и, поэтому находят все большее применение.

Ну и напоследок, предлагаем вам посмотреть видео обзор двух переносных мощных аккумуляторных светодиодных фонарей китайского и немецкого производства.

Подходят различной мощности. Световая эффективность устройства не должна превышать 80 лм. Также внимание следует обращать на драйвер. Как правило, он устанавливается с выходным конденсатором. У некоторых моделей имеется усилитель. В среднем потребление тока у них равняется 3 А.

Если рассматривать чувствительные модификации, то у них установлена система защиты от перепадов напряжения. Для того чтобы более подробно разобраться в вопросе, необходимо рассмотреть конкретные модели.

Схемы с емкостными конденсаторами

Схемы фонариков на светодиодах с емкостными конденсаторами включают волновые фильтры. В данном случае триггеры используются на полупроводниковой основе. Как правило, параметр выходного напряжения у них не превышает 20 В. Для снижения чувствительности используются преобразователи. Драйверы у моделей устанавливаются с различной пропускной способностью. Если рассматривать светодиод на 30 В, то у него имеется трансивер.

Использование демпфирующих конденсаторов

Схема светодиода с демпфирующим конденсатором включает в себя контактные фильтры. Всего у моделей имеется два преобразователя. Драйвер к светодиоду подсоединяется через обмотку. У некоторых модификаций предусмотрен компактный трансивер. Чаще всего он используется с усилителем.

Характеристики LED с маркировкой 530

Это универсальные и для фонариков. Характеристики устройств указывают на высокий коэффициент проводимости. Производятся светодиоды на 20 и 25 В. Если рассматривать первый вариант, то световая эффективность устройства в среднем равняется 60 лм. Коэффициент цветопередачи в данном случае зависит от проводимости трансивера. У многих моделей усилитель используется без преобразователя.

Показатель потребления тока у светодиодов не превышает 2,5 А. Время включения моделей данного типа составляет около 6 мс. Если рассматривать светодиоды на 25 В, то у них используется только импульсный трансивер. У многих моделей предусмотрен один усилитель. Драйвер подсоединяется с помощью преобразователя. Параметр светового потока лежит в районе 65 лм. Время включения светодиодов данного типа равняется 7 мс.

LED 640 (светодиоды для фонариков): характеристики, фото

Схема светодиода указанной серии включает в себя преобразователь фазового типа. Для повышения чувствительности используются фильтры. Усилители чаще всего применяются на магнитной основе. Параметр световой эффективности в устройствах равняется 65 лм. Также важно отметить, что показатель потребления тока не превышает 4,2 А. Отклонения частоты составляет в среднем 4 Гц.

Срок службы светодиодов данного типа составляет три года. К недостаткам устройств можно отнести малую проводимость тока у драйверов. Показатель яркости у них крайне низкий. Световая отдача, как правило, не превышает 5 %. Эти светодиоды для фонариков 6 вольт подходят хорошо.

Использование светодиодов LED 765

Для устройства на 12 В используются указанные светодиоды для фонариков. Характеристики 2014 года указывают на повышенный уровень потребления тока. этой модификации равняется 45 лм. Также важно отметить, что модель подходит для импульсных усилителей. Драйвер в устройстве используется на 6,5 мк. Фазовые помехи указанным светодиодам не страшны.

Световая эффективность в среднем равняется 70 лм. Срок службы устройства не превышает четыре года. Коэффициент цветопередачи равняется 80 %. Для фонариков с регуляторами модель подходит отлично. В данном случае подключение устройств осуществляется через контактный переходник.

Схема LED 840

Это компактные и универсальные светодиоды для фонариков. Характеристики модели в первую очередь говорит о высоком показателе рассеивания. Коэффициент пульсации у нее максимум достигает 80 %. Время включения устройства составляет 5 мс. Если верить специалистам, то для фонариков на 12 В модель подходит замечательно. Усилитель в устройстве установлен поглощающего типа.

Всего у модели имеется два драйвера. Триггер у светодиода используется с переходником. Для решения проблем с тепловыми потерями стандартно применяется конденсатор. Световая эффективность представленной модели равняется 67 лм. Показатель проводимости не превышает 10 мк. В данном случае потребление тока составляет 0,3. Минимальная допустимая температура светодиода только -10 гарусов. Система защиты от перегрева у модели отсутствует.

Характеристики LED 827

Моделям с подходят указанные светодиоды для фонариков. Характеристики устройства говорят о наличие качественных проводных трансиверов. Усилители у модели установлены открытого типа. Всего в устройстве используется два конденсатора. С минимизацией тепловых потерь они справляются отлично. Минимальная допустимая температура светодиода равняется -15 градусов.

Для фонариков на 15 В они не подходят. Система защиты в устройстве используется с фильтрами. Драйвер у модели предусмотрен на 4,5 мк. Потребление тока равняется не более 4 А. Время включения светодиода в среднем составляет 6 мс. Коэффициент пульсации модели — 85 %. Световая эффективность, как правило, не превышает 50 лм.

Светодиоды LED 830

На устройства в 10 В отлично подходят данные светодиоды для фонариков. Характеристики у них довольно хорошие. Время включения — 5 мс, световая эффективность 65 лм, а потребление тока равняется 3,3 А. Преобразователь у модели используется фазового типа. Если верить специалистам, то для фонариков на 15 В модель не подходит.

Трансивер в указанном светодиоде отсутствует. Непосредственно драйвер установлен с проводимостью 4,5 мк. Проблемы с выпрямлением тока решаются благодаря конденсаторам. Коэффициент пульсации у модели максимум достигает 90 %. Срок службы представленного устройства — три года. Минимальная допустимая температура светодиода не превышает -20 градусов.

Характеристики LED серии ЛБ

Для фонариков на 15 В подходит указанный светодиод. Характеристики модели говорят о повышенном коэффициенте цветопередачи. Выходное напряжение модели — 15 В. Фильтр в устройства используется волнового типа. Драйвер в данном случае подсоединяется через проводник. Трансивер у светодиода используется с переходником. Конденсатор установлен открытого типа. Всего у модели есть два триггера. В данном случае потребление энергии составляет 2,5 А.

Световой поток устройства максимум достигает 65 лм. Коэффициент пульсации у модели незначительный. Также к недостаткам можно приписать малый уровень минимально допустимой температуры. Китайский фонарик на светодиодах включается за 4 мс. Проблемы с выпрямление тока у модели возникают редко. Для фонариков на 10 В указанная модель не подходит. Система защиты от перегрева у светодиода отсутствует. Отклонение частоты у модели равняется 5 Гц. Эти светодиоды для фонариков Cree подходят замечательно.

дневного света

Указанные светодиоды для фонариков производятся с качественными усилителями импульсного типа. Всего у модели установлено два конденсатора. Трансивер стандартно используется проводного типа. Также важно отметить, что отклонение частоты максимум составляет 4 Гц. Потребление тока у светодиода не превышает 3 А.. Световой поток устройства равняется 70 лм. Световая отдача у модели незначительная.

Если верить специалистам, то для фонариков на 12 В модель подходит замечательно. Непосредственно подключение драйвера осуществляется через переходник. В среднем время включения равняется 6 мс. Срок службы представленной модели 5 лет. Минимальная допустимая температура светодиода равняется -15 градусам.

серии ТБ (тёпло-белого света)

Это простые и не дорогие светодиоды для фонариков. Характеристика устройства говорит о том, что коэффициент цветопередачи у модели невысокий. Также важно отметить, что выходное напряжение равняется 8 В. Срок службы светодиода составляет три года. Трансивер у модификации используется высокой чувствительности. Всего у модели предусмотрено два конденсатора. Если верить экспертам, то для фонариков на 10 В устройство не подходит. Показатель потребления тока у модели равняется 2 А. Световой потока светодиода максимум достигает 65 лм.

Проблемы с отрицательной модуляцией встречаются редко. К недостаткам можно отнести только малый параметр проводимости. Фильтры в устройстве используются только открытого типа. Максимальное отклонение частоты у светодиода достигает 5 Гц. Для снижения чувствительности на конденсаторе применится триггер. Коэффициент пульсации у модели незначительный. Для установки светодиода необходим проводной переходник.

Особенности моделей LED серии ЛХБ (холодно-белого света)

Указанные светодиоды характеристики имеют хорошие. В первую очередь важно отметить, что коэффициент цветопередачи равняется 80%. В данном случае срок службы составляет три года. Непосредственно выходное напряжение составляет 12 В. Время включения равняется 5 мс. В данном случае усилитель используется с переходником. Если верить специалистам, то проблемы с тепловыми потерями встречаются редко. Конденсаторы у модели уставлены проходного типа.

Как выбрать светодиодные фонарики?

Планируя приобрести фонарики светодиодные аккумуляторные с линзой, необходимо сперва ответить на несколько основных вопросов.

Для каких задач Вам нужен фонарь?

Абсолютно универсальных устройств не бывает, так что один фонарик не подойдет одновременно для освещения дороги или комнаты, для рыбалки, дайвинга, езды на велосипеде и путешествий.

Любая деятельность диктует свои условия, от которых и зависят приоритеты выбора LED фонарика.

При наличии конкретного предназначения, лучше остановиться на специализированных моделях, отличающихся оптимальными характеристиками и дополнительными возможностями.

При выборе устройства без конкретной цели, стоит обратить внимание на популярные модели со средними параметрами.

Основные элементы

Два ключевых компонента любой модели – светодиод и элементы питания.

Светодиоды отличаются собственными характеристиками, но для непрофессионалов многие из них не имеют значения. Достаточно подобрать оптимальное соотношение яркости и мощности.

Выбор питания зависит от предполагаемой частоты, длительности и условий эксплуатации.

Наиболее распространенное решение – аккумуляторные фонарики, которые отличаются длительной и непрерывной работой. Для подзарядки используются соответствующие устройства.

При отсутствии доступа к электроэнергии выручить могут запасные аккумуляторы, приобретающиеся отдельно. Также встречаются оригинальные модели зарядных устройств, работающие, например, от солнечной энергии.

Ценовой диапазон аккумуляторных светодиодных фонариков достаточно широк. Необходимо точно оценивать свои возможности, чтобы ограничить выбор подходящими вариантами.

Также не следует чрезмерно экономить, ведь некачественные диоды быстро выйдут из строя и не оправдают затрат.

  • Место приобретения

Светодиодные фонарики лучше купить у проверенных поставщиков, которые обеспечивают все необходимые документы, сертификаты и гарантии.

Информация о выбранной модели должна быть подробной, достоверной и актуальной, чтобы заранее сравнить разные варианты и остановиться на лучшем из них.

Устройство мощного светодиодного аккумуляторного фонаря



Светодиодный фонарь – сложное электронное устройство, которое состоит из прочного корпуса с защитным покрытием. Чаще всего корпус выполняется из легкого алюминия, хотя бывают и другие варианты.

Драйвер устанавливается в голове устройства, фиксируясь на алюминиевой или медной подложке. Для теплоотвода могут использоваться дополнительные элементы и защита.

Светодиод устанавливается на свое место, а голова фонаря защищается стеклом с уплотнителем.

Основные функциональные элементы, вроде кнопки, делаются разборными. Это позволяет чистить и ремонтировать устройство, следить за его состоянием.

Большинство современных моделей работают от высокого тока, так что нуждаются в энергоемких ячейках питания. Универсальный источниклитиевые аккумуляторы повышенной емкости.

Типы светодиодных фонариков

В зависимости от предназначения, выделяется несколько основных категорий фонарей:

  • Тактические – прочные и защищенные специально для активного отдыха, страйкбола, охоты;
  • Туристические – максимально практичные, простые и надежные;
  • Кемпинговые — практичные и мощные;
  • Велосипедные – для разных моделей и условий эксплуатации;
  • Карманные – легкие, компактные и повседневные;
  • Поясные – со специальной клипсой;
  • Налобные – с надежным и удобным креплением;
  • Переносные — яркие с долгим зарядом и небольшим весом;
  • Брелочные – выполняющие функцию стильного аксессуара;
  • Сверхмощные – для охранных организаций и поисковых служб.

К содержанию ↑

Характеристики led фонариков

Световой поток

Световой поток выражается в люменах и характеризует яркость источника света.

Также необходимо учитывать угол рассеивания луча, ведь даже при одинаковом количестве люменов можно получить разный результат.

Фонари могут быть мощными и дальнобойными или давать равномерный рассеянный свет.

В фокусируемых фонарях с линзой она может приближаться к источнику или отдаляться от него, за счет чего меняется ширина и угол луча. Лучше наглядно сравнить несколько моделей, чтобы точно определиться с необходимой.

Длительность работы

Длительность работы фонарика без подзарядки зависит от характеристик аккумулятора. Обычно указывается средняя величина, но на практике на нее влияет режим работы и используемая емкость.

Время работы более мощных моделей, вроде аварийных фонарей или фонарей для подземных работ, может исчисляться сутками.

Стабилизация тока

Светодиодные фонари могут работать в стабилизированном или нестабилизированном режиме.

Стабилизированные дают ровный, яркий свет, но по истечению заряда быстро гаснут.

Не стабилизированные угасают постепенно, позволяя владельцу понять, что аккумулятор на исходе.

Количество режимов

От количества режимов зависит удобство использования и многофункциональность устройства.

Одни модели предполагают только включение-выключение, когда другие позволяют менять яркость, выбирать режим мерцания или сигнальный режим, многое другое.

Переключение может быть фиксированным или программируемым.

Защищенность

В отличие от сферы применения, может потребоваться защита от пыли, влаги, температурных перепадов. Сюда же относится общая прочность корпуса и его устойчивость к механическим повреждениям.



Аксессуары

Фонарики могут дополнительно комплектоваться различными аксессуарами, вроде чехлов, креплений, дополнительных аккумуляторов или линз. Их выбор зависит от поставленных задач и ожидаемых условий эксплуатации.

Преимущества светодиодных фонариков с линзой
  • Прочность, надежность и долговечность;
  • Эффективность и экономичность;
  • Высокая скорость отклика;
  • Многофункциональность и большой выбор моделей на все случаи;
  • Различные размеры;
  • Дополнительные аксессуары;
  • Простота эксплуатации.

Заключение

Аккумуляторные светодиодные фонарики с линзой – удобные и универсальные световые приборы, которые нашли свое применение во всех сферах жизни и деятельности человека.

 К содержанию ↑

Расскажите друзьям!

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Светодиодные фонарики

Диффузионный колпак для фонарика Материал корпуса: Пластик Цвет корпуса: Белый; красный   ..

$3.10

  Брелочный светодиодный фонарик Fenix E05, на базе светодиода Cree XP-E. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 27 Лм Размеры (д*д), мм: 64,5*14,4 Вес, кг: ..

$24.95

  Налобный светодиодный фонарик Fenix HL21, на базе светодиода Cree XP-E. Корпус фонаря изготовлен из пластмасса. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 90 Лм. Отличный выбор для спелеологов Размеры (д*д(голова)*д), мм: 64..

$49.00

  Туристический светодиодный фонарик Fenix LD10, на базе светодиода Cree XP-G R5. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 100 Лм Размеры (д*д(голова)*д), мм: 100*21,5*21,5 ..

$69.90

  Туристический светодиодный фонарик Fenix LD12, на базе светодиода Cree XP-G R5. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 115 Лм Размеры (д*д(голова)*д), мм: 105*21,5*21,5 ..

$79.95

  Туристический светодиодный фонарик Fenix LD20, на базе светодиода Cree XP-G R5. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 180 Лм Размеры (д*д(голова)*д), мм: 150*21,5*21,5 ..

$74.95

  Туристический светодиодный фонарик Fenix LD22, на базе светодиода Cree XP-G R5. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 180 Лм Размеры (д*д(голова)*д), мм: 156*21,5*21,5 ..

$94.95

  Тактический светодиодный фонарик Fenix TK21, на базе светодиода Cree XM-L U2. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 468 Лм. Фонарь возможно закрепить на оружии Размеры (д*д(голова)*д), мм: ..

$130.00

  Сверхъяркий светодиодный фонарик Fenix TK70, на базе 3-ех светодиодов Cree XM-L. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 2200 Лм. Самый яркий фонарь на D батареях Размеры (д*д(голова)*д), мм: ..

$299.00

  Светодиодный фонарь Klarus MiX6 станет отличным подарком и ярким аксессуаром в бардачке автомобиля или брелоком на ключах. Яркость фонаря 85 Лм, дальность луча 50 м. Корпус выполнен из алюминия, который покрыт слоем позолоты. Фонарь водонепроницаемый и противоударный. Питается от одной..

$53.99

  Светодиодный фонарь Klarus MiX6 станет отличным подарком и ярким аксессуаром в бардачке автомобиля или брелоком на ключах. Яркость фонаря 85 Лм, дальность луча 50 м. Корпус выполнен из стали. Фонарь водонепроницаемый и противоударный. Питается от одной AAA батарейки ..

$46.99

  Светодиодный фонарь Klarus P1A станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 150 Лм, дальность луча 100 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударны..

$46.00

  Светодиодный фонарь Klarus P1C станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 245 Лм, дальность луча 141 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударны..

$46.00

  Светодиодный фонарь Klarus P2A станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 245 Лм, дальность луча 121 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударны..

$46.90

  Тактический светодиодный фонарик Klarus XT10 на базе светодиода CREE XM-L T6. Фонарь разработан для охотников, страйкболистов, спецслужб. Klarus XT10 крепится на ружье, имеет возможность подключения выносной тактической кнопки. Выдерживает отдачу автоматического оружия. 3 режима яркост..

$99.50

  Тактический светодиодный фонарик Klarus XT11 на базе светодиода CREE XM-L T6. Фонарь разработан для охотников, страйкболистов, спецслужб. Klarus XT11 крепится на ружье, имеет возможность подключения выносной тактической кнопки. Выдерживает отдачу автоматического оружия. 3 режима яркост..

$114.50

  Светодиодный фонарь Klarus XT1A станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 150 Лм, дальность луча 100 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударн..

$64.95

  Светодиодный фонарь Klarus XT1C станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 245 Лм, дальность луча 141 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударн..

$68.00

  Сверхъяркий светодиодный фонарик Klarus XT20 на базе двух светодиодов CREE XM-L U2. Фонарь отлично подойдет для поисковых служб, туристов и просто поклонников сверхъярких фонарей. Klarus XT20 крепится на ружье, имеет возможность подключения выносной тактической кнопки. 3 режима яркости..

$179.50

  Светодиодный фонарь Klarus XT2A станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 245 Лм, дальность луча 121 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударн..

$66.95

  Светодиодный фонарь Klarus XT2C станет надежным помощником в туристическом походе, на рыбалке и в повседневной жизни. Яркость фонаря 470 Лм, дальность луча 230 м. Корпус выполнен из алюминия, который покрыт анодированием третей степени жесткости. Фонарь водонепроницаемый и противоударн..

$91.95

  Сверхъяркий фонарик Polarion PF40, на базе газоразрядной лампы. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 4200 Лм. Может использоваться для подводной охоты, для поисковых операций береговой охраной и спецслужбами ..

$2,270.00

  Сверхъяркий фонарик Polarion Ph50, на базе газоразрядной лампы. Корпус фонаря изготовлен из алюминия. Фонарь ударопрочный и водонепроницаемый. Максимальная яркость 4200 Лм. Может использоваться для подводной охоты, для поисковых операций береговой охраной и спецслужбами ..

$2,270.00

Крепление для установки фонарика на велосипед   ..

$3.70

Диффузионный колпак для фонарика Материал корпуса: Пластик Цвет корпуса: Белый; красный   ..

$3.10

Благодаря высокой мощности и яркости, высококлассному качеству изготовления, эргономичному дизайну и продолжительности свечения светодиодные фонарики постепенно вытесняют своих предшественников – фонарики на лампах накаливания. LED фонарики являются необходимым атрибутом во многих жизненных ситуациях, где требуется яркий свет и безусловная надежность в эксплуатации. Для туризма, охоты, рыбалки, ночных игр, для поисковых служб, лесников, охраны, для армии и полиции, в охранных агентствах, для спасателей, альпинистов и спелеологов – вот сфера их применения. Светодиодные фонарики устойчивы к разного рода атмосферным воздействиям, оснащены водонепроницаемой и противоударной системами, используются на автоматическом оружии, портативны, удобны, неприхотливы в обслуживании. В фонариках, представленных в нашем интернет-магазине применяются только высококачественные светодиоды, дающие максимальную светоотдачу недоступную для аналогов, которые не перегорают и не разбиваются в течении всего срока эксплуатации фонаря. LED фонари представлены в двух версиях: влагозащищенные и герметичные. Влагозащищенные светодиодные фонари работают также при непродолжительном контакте с водой, в то время как герметичные разработаны специально для работы под водой. Заботясь об удобстве эксплуатации, производители оснащают выпускаемую продукцию дополнительными переходниками и приспособлениями. В фонариках используются аккумуляторы с цифровыми драйверами, которые помогают извлечь из батареек (аккумуляторов) почти всю энергию, сохраняя оптимальный световой поток, и позволяют использовать в одном фонаре различные элементы питания в зависимости от поставленной задачи. Яркость светодиодного фонаря по мере разряда батарей не уменьшается (!), а электроника обеспечивает рекордное время работы. Корпуса изготовляются из лучшего дюралюминия и имеют анодирование покрытие – III типа твердости. Мощные светодиодные фонарики отличаются большой дальностью свечения: от 50 до 200-300 метров. У них есть несколько режимов работы: выбор силы и угла рассеивания света, стробоскоп, SOS и несколько режимов яркости. В современных фонариках применяется один или несколько мощных светодиодов (как правило, светодиоды CREE), дающих максимальную светоотдачу с временем «жизни» от 5 до 10 тыс. часов непрерывного свечения – это фактически 5-10 лет безупречного света. Если осветить таким фонарем темное помещение, то в нем станет светло как днем, а если направить луч света фонарика ночью в небо, то можно увидеть столб света длинной более 10 метров. Интернет-магазин светодиодных фонариков Led-Stars предлагает своим посетителям самые разнообразные товары по самым приемлемым ценам. Широкий ассортимент предложений позволит выбрать LED фонарики под любые потребности. Невысокие цены позволят сэкономить средства для иных целей. К тому же, вам потребуется минимум времени для оформления заказа. Чтобы купить светодиодный фонарик, параметры которого вас устроили, достаточно просто заполнить заявку. После звонка нашего менеджера и подтверждения заказа вам останется дождаться курьера. Мы сотрудничаем с самыми известными курьерскими службами, поэтому LED фонарики отправляются по всей территории Украины. Это служит гарантией того, что приобретенные светодиодные фонарики будут доставлены одинаково быстро в Киев, Харьков, Днепропетровск, Львов, Одессу, Винницу и во многие другие города страны.

Автор: Led-Stars.com

Фонари Nitecore серии C с цветными светодиодами на официальном сайте nitecore-russia.ru

Серия фонарей Nitecore С — это мультифункциональные модели, созданные специально для охотников, рыбаков и работников различных подразделений особого назначения. Они отличаются большой яркостью, повышенной прочностью корпуса и уникальным устройством оптической системы. Каждый из этих фонарей можно использовать в качестве ручного осветительного прибора или же крепить к оружию (фонарь без проблем переносит удар отдачи).

Chameleon Series выпускается с 2013 года и в настоящее время включает в себя пять различных моделей, которые можно приобрести как отдельно, так и комплектом с дополнительными аксессуарами, упакованными в общий кейс из пластика. Эти фонари были созданы с целью повысить эффективность обыкновенных охотничьих фонарей. Как результат, Nitecore С предлагают отличный выбор режимов освещения, включающий стандартный белый свет, дополнительный яркий цветной и возможность использования вспомогательных диодов спектра RGB (красный-зеленый-синий).

Производители создали принципиально новый вид фонарей, разместив в одном общем рефлекторе несколько светодиодов. Каждая из моделей получила два основных источника света: белый и цветной. Оба диода — это продукция бренда Cree (одного из основных производителей на мировом рынке светодиодов). Они отличаются не только большой яркостью света, но и долговечностью самого диода. В зависимости от потребностей покупателя, можно выбрать фонарь со вторым диодом, дающим красный, зеленый, синий, ультрафиолетовый или инфракрасный свет. Поэтому фонари Nitecore Chameleon будут полезны на охоте, рыбалке, во время различных работ по охране, патрулированию и т.д. Красный свет эффективно освещает территорию во время тумана, задымления и других условий плохой видимости. Он используется для прочтения топографических карт и в тех случаях, когда важно не нарушать ночное зрение. Синий луч чаще всего необходим рыбакам, поскольку считается, что для рыб этот спектр остается невидимым, а потому можно без опасений подсвечивать синим лучом снасти: рыба не испугается света. Сходным образом влияет зеленый свет на некоторых животных и птиц, чем пользуются охотники. Ну а ультрафиолетовый луч и инфракрасный необходимы таможенникам, военным и представителям некоторых других профессий.

Помимо того, в каждый из фонарей серии Хамелеон встроены два диода небольшой яркости, которым доступны все три видимых цвета: синий, зеленый и красный. Они используются для подачи сигналов. Предусмотрено наличие и тактических режимов работы белого диода: SOS, Strobe, маяк и полицейский проблесковый маячок.

Управление фонарями Nitecore С, не смотря на большое количество возможных режимов работы, осуществляется очень просто: двумя кнопками на боковой поверхности корпуса. В этих фонарях используются современные механизмы защиты, позволяющие продлить срок службы всех систем. Механическую защиту каждой модели дает анодированный корпус из аэрокосмического алюминия. Все фонари Chameleon Series выпускаются полностью водонепроницаемыми. Так что в случае, если вы ищете эффективный, яркий и надежный фонарь с широким кругом возможностей для освещения практически в любой ситуации, серия Nitecore С — это правильный выбор.

Как проверить светодиод?

Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.


Сфера применения светодиодов всё больше растёт: если раньше светодиоды применялись в основном в электронных приборах и средствах индикации, то сейчас сфера их применения значительно расширилась, и осветительные приборы на основе мощных ярких светодиодов прочно вошли в нашу жизнь.

Светодиодные лампы, светодиодная лента, различные светильники, в которых в качестве источника света используются мощные светодиоды, и уж светодиодный фонарик есть у многих.

Срок службы светодиодов зависит от качества кристалла и качества корпусировки и может составлять от 30 000 до 100 000 часов, а вот срок жизни осветительного прибора на основе сверхъярких светодиодов зависит от более многих факторов и поэтому всякого рода изделия на основе светодиодов время от времени выходят из строя.

Здесь я покажу два простых способа, как проверить светодиод. Светодиод — это полупроводниковый прибор и имеет два основных электрических параметра, это:

  1. Прямое падение напряжения, которое составляет 1.8 — 2.2 вольта для красных, жёлтых, оранжевых светодиодов и 3 — 3.6 вольта для белых, синих, зелёных светодиодов.
  2. Максимальный рабочий ток. Указывается производителем для конкретного типа светодиода.

Проверить светодиод не составит труда, если у Вас есть в хозяйстве мультиметр. Например такой


Ставим переключатель мультиметра в режим проверки диодов (режим прозвонки цепей). Вот так —


Возьмём светодиоды: один маломощный 10 мм., второй мощный типа эммиттер.



 Как и обычный диод светодиоды имеют плюс (Анод) и минус (Катод), у маломощных диодов положительный вывод немного длинее отрицательного, у мощных светодиодов знак плюса и минуса может быть отштампован на выводах. Если знака нет, то можно определить по длине полок контактов рядом с корпусом: минусовая полка всегда длинее, а у светодиодов SMD, таких как 2835 или 5730, минус обозначается срезом уголка корпуса.

И так, включаем мультиметр, берём светодиоды, подключаем плюсовой щуп мультиметра к плюсу светодиода,  минусовой к минусу и смотрим, если кристалл светится, то всё нормально, светодиод работает.





Как Вы заметили, светодиоды можно проверять как по-отдельности, так и распаянные на монтажной плате. На последней фотографии показана проверка светодиодов в точечном светильнике, а так как в нём применены светодиоды 0.5 ватта, включение светодиодов на монтажной плате последовательно-параллельное, то и светятся сразу два светодиода.

Для проверки светодиодов вторым способом нам потребуется любая трёхвольтовая батарейка или две полуторавольтовых. Если батарейки свежие, то для проверки красных и жёлтых светодиодов необходимо рассчитать резистор (60 — 70 Ом.), чтобы ограничить ток. Резистор включаем последовательно со светодиодом. Белые, синии, зелёные можно проверять и без токоограничивающего резистора. Я взял старую батарейку от брелока сигнализации. Брелок от неё уже не работает, а вот для проверки светодиодов она пойдёт. Причём, так как она разряжена, можно проверять светодиоды любого цвета свечения без токоограничивающего резистора. Вот такая батарейка -



Подключаем светодиод, соблюдая полярность и убеждаемся, что он работает (или не работает, как повезёт).

Для проверки мощных светодиодов сделаем щуп из нашей батарейки. Для этого возьмём две иглы от щприцов и скотчем примотаем их к нашей батарейке. Вот так —


Вот такой простой щуп. Начинаем проверять, работают ли наши светодиоды.



Всё работает: и щуп, и светодиоды. Вот таких два простых и доступных способа проверки ярких мощных светодиодов.

Какие бывают типы лампочек для фонарей?

Ссылки

Сделай это лучше всего. (2019). Какие бывают типы лампочек? Получено 2 июля 2019 г. с номера
https://www.doitbest.com/pages/what-are-the-different-types-of-light-bulbs.

Куан Р. (2015). Электроника с нуля: учись, взламывая, конструируя и изобретая. Опубликовано McGraw-Hill Education: Нью-Йорк, штат Нью-Йорк.

Быстрые столы. (2019).Калькулятор люменов в ватт. Получено 2 июля 2019 г. с номера
https://www.rapidtables.com/calc/light/lumen-to-watt-calculator.html.

Energy.gov. (2019). Ярлык «Люмены и факты об освещении». Получено 2 июля 2019 г. с номера
https://www.energy.gov/energysaver/save-electricity-and-fuel/lighting-choices-save-you-money/lumens-and-lighting-facts.

люмен. (2019). Что такое люмен? В чем разница между этим и ваттом? Получено 2 июля 2019 г., с номера
https: // www.lumens.com/how-tos-and-advice/light-bulb-facts.html

Яркие идеи. (2018, 16 февраля). Какие бывают типы светодиодных ламп? Получено 2 июля 2019 г. с номера
https://ledhut.co.uk/blogs/news/what-are-the-different-types-led-bulb.

Тиле, Т. (2019. 25 мая). 3 типа люминесцентных ламп. Получено 2 июля 2019 г. с номера
https://www.thespruce.com/t-type-fluorescent-light-bulbs-1152396.

Скулимбрене, А.(2015, 19 августа). Элементы питания: как выбрать аккумулятор для фонарика. Получено 2 июля 2019 г., с номера
https://gearjunkie.com/technology/how-to-choose-flashlight-battery.

REI. (2019). Как выбрать фонарики. Получено 2 июля 2019 г. с номера
https://www.rei.com/learn/expert-advice/flashlight.html.

Energy Star. (2019). Узнайте о светодиодном освещении. Получено 2 июля 2019 г. с номера
https://www.energystar.gov/products/lighting_fans/light_bulbs/learn_about_led_bulbs.

Сир, А.(2016, 12 июля). Что такое флуоресцентное освещение? Плюсы и минусы линейных флуоресцентных ламп. Получено 2 июля 2019 г. с номера
https://insights.regencylighting.com/what-is-fluorescent-lighting.

Lumen.com. (2019). Самый яркий фонарик 2019 года. Получено 22 июля 2019 г., из
https://1lumen.com/brightest-flashlight/.

Оней, Х. (2019). Использование для фонарей. Получено 22 июля 2019 г. с номера
https://goneoutdoors.com/174358-how-to-plan-a-romantic-night-in-a-tent.html

KinderCare. (2016, 27 октября). Отбой! 6 забавных игр с фонариками, в которые можно играть после наступления темноты. Получено 22 июля 2019 г. с сайта
https://www.kindercare.com/content-hub/articles/2016/october/lights-out-6-totally-fun-flashlight-games-to-play-after-dark.

Дункан, А. (29 апреля 2019 г.). 9 детских фонариков для развлечения после наступления темноты. Получено 22 июля 2019 г. с номера
https://www.thespruce.com/flashlight-games-kids-can-play-indoors-or-out-3129284.

Тауб, Э.(2009, 11 февраля). Как долго вы говорили, что лампа прослужит? Получено 22 июля 2019 г. с номера
https://bits.blogs.nytimes.com/2009/02/11/how-long-did-you-say-that-bulb-will-last.

RBLT Прямой. (2012, 22 августа). Типы лампочек. Получено 22 июля 2019 г. с номера
https://www.youtube.com/watch?v=y8nQjqnOfRQ.

Левисон, С. (2019). Все о цоколях и цоколях для лампочек. Получено 24 июля 2019 г., с номера
https: //www.thelightbulb.co.uk/resources/caps-bases/

Superior Lighting. (2019). Справочные руководства по лампам. Получено 24 июля 2019 г. с номера
https://www.superiorlighting.com/lighting-resources/light-bulb-learning-center/bulb-reference-guide/.

Daylite. (2019). Памятка по различным типам осветительных приборов, лампочек и цоколей для ламп. Получено 24 июля 2019 г. с номера
https://daylite.com/a-cheat-sheet-to-the-different-types-of-lighting-bulbs-and-light-bulb-bases/.

цветов светодиодов и их использование | Отзыв

Некоторое время назад мы сделали сообщение о цветовой температуре фонарика, в котором подробно рассказали о различных оттенках и оттенках белого света, а также о том, почему вам это должно быть небезразлично.В этом посте мы обсудим все цвета спектра и какие цвета светодиодов лучше подходят для разных приложений.

Белый: отлично подходит для повседневного освещения.

Красный — универсальный знак осторожности и безопасности.

Красный (630 нм): красные светодиоды не кажутся такими яркими для человеческого глаза, как белые светодиоды. Если ваши глаза настроены на ночное зрение, рекомендуется использовать красный светодиод, чтобы ориентироваться в темноте, чтобы не испортить ночное зрение. Красный свет также отлично подходит для кемпинга, если вы не хотите будить соседей ярким белым светом.Красный свет — это универсальный сигнал для привлечения внимания, поэтому он отлично подходит для аварийной сигнализации и безопасности.

Зеленые светодиоды полезны для ночного видения.

Зеленый (525 нм): Зеленые светодиоды используются вне помещений. Многие охотники утверждают, что зеленый свет привлекает оленей и других диких животных, а зеленый свет не отпугивает рыбу, оленей и другую дичь, как яркий белый свет. Зеленые светодиоды также работают дольше, чем многие другие цветные светодиоды.

NVG — Зеленый для ночного видения (495 нм): светодиоды NVG, наряду с красными светодиодами, полезны для сохранения ночного видения. Цветные светодиоды ПНВ также полезны для военных пилотов, у которых есть специальное оборудование, предназначенное для работы с огнями ПНВ.

Синие светодиоды часто используются для чтения карт в ночное время.

Синий (470 нм): синие светодиоды полезны для пилотов и другого персонала, которому необходимо читать карты в ночное время. Другие цветные светодиоды (например, красные светодиоды) не будут работать для чтения карты, потому что они будут размывать красные линии.Синие светодиоды также используются полицией и следователями на месте преступления, потому что они делают видимыми кровь и физиологические жидкости, которые обычно невидимы невооруженным глазом. Синий свет — единственный свет, который может прорезать туман, поэтому он широко используется для противотуманных фар.

Счет за 50 долларов в ультрафиолетовом свете.

UV — ультрафиолет (365-400 нм): ультрафиолетовые светодиоды, также известные как черные огни, имеют широкий спектр применения. Они помогают в проверке подлинности денег, водительских прав и других документов, заставляя специальные водяные знаки светиться.Они также полезны автомеханикам, сантехникам и обслуживающему персоналу для обнаружения утечек HVAC (отопления, вентиляции и кондиционирования). Ультрафиолетовые фонарики могут использоваться следователями на месте преступления, чтобы сделать кровь и другие физиологические жидкости легко видимыми. Ультрафиолетовый свет также очень полезен для обнаружения вредителей. Пятна, оставленные мышами, собаками, кошками и другими животными, будут флуоресцировать под УФ-светом. Скорпионы приобретут ярко-зеленый цвет под ультрафиолетовым светом, что облегчит их поиск в вашем доме и вокруг него.Ультрафиолетовое излучение также используется в минералогии, заставляя различные минералы, содержащиеся в горных породах, флуоресцировать на разных длинах волн света.

Ночная сцена, освещенная инфракрасным светом.

IR — Инфракрасный (750-1000 нм): инфракрасные светодиоды очень полезны для охоты / слежения в ночное время. Инфракрасный свет не виден человеческому глазу, поэтому он не выдаст ваше местоположение, если вы направите его на объект. В то время как объект остается почти невидимым при естественном освещении, инфракрасный свет будет освещать объект с помощью специального инфракрасного оборудования ночного видения.

Надеюсь, это поможет вам решить, какой светодиодный фонарик вам нужен. На сайте BrightGuy.com вы можете найти большой выбор фонарей с красным, зеленым, NVG, синим, ультрафиолетовым и инфракрасным светодиодами. BrightGuy предлагает более 450 типов фонарей и является официальным дистрибьютором Streamlight, SureFire, Fenix, Underwater Kinetics, Princeton Tec, Petzl, LED Lenser, Pelican и других компаний.

Преимущества светодиодных фонарей | Пантера видение

Когда вы переезжаете в новый дом или покупаете новую машину, надежный фонарик может облегчить вашу жизнь.Фонари — идеальный инструмент во многих повседневных ситуациях, например, когда вы:

  • Требуется переносной фонарь
  • Желать способности зажечь свет для работы над задачей
  • Хотите управлять светом, используя точность и мастерство
  • Нужна прочная и переносная балка

При покупке нового фонарика подумайте о покупке светодиода (LED), который имеет длительный срок службы батареи и исключительную энергоэффективность. Вы можете использовать светодиодные фонарики в самых разных ситуациях, если вы правильно за ними ухаживаете и знаете, когда заменять батарейки.

Что такое светодиодный фонарик?

Светодиодные фонарики

являются технологически продвинутыми, и вы используете их гораздо больше, чем просто для домашних нужд. Они ярче и эффективнее обычных фонарей. Они также очень надежны и часто перезаряжаются.

Коэффициент надежности светодиодного фонарика

Есть три основные причины, по которым светодиодный фонарик настолько надежен:

  1. Благодаря достижениям в области повышения эффективности использования батарей и светодиодной технологии эти фонарики стали ярче, меньше и легче, чем те, что использовались ранее.
  2. Долговечность, размер и яркость ламп делают светодиодные фонари идеальным инструментом для передвижения в темноте или выхода на тропу.
  3. Хотя лампы накаливания, такие как криптон, по-прежнему используются в нескольких моделях фонарей, вы не можете превзойти светодиодный фонарик по времени работы, параметрам яркости, ударопрочности и энергоэффективности.

Преимущества наличия надежного светодиодного фонарика и правильных батареек под рукой

Вы можете найти множество инновационных светодиодных фонарей, которые намного превосходят то, что раньше приходилось использовать для аварийного освещения.Как правило, эти старые лампы фонарей быстро перегорают или не имеют стабильного заряда батареи, чтобы продержаться более пары часов. Неудивительно, что мы теперь называем светодиодные фонарики аварийными. Но они предназначены не только для чрезвычайных ситуаций. Вот несколько примеров их практического использования.

1. Светодиодные фонари работают в самых разных ситуациях

Светодиодные фонарики могут быть необходимы в ряде случаев, например:

  • Ремонт автомобилей
  • Домашние исправления
  • Поход и охота
  • Спорт на открытом воздухе, например езда на велосипеде или пеший туризм
  • Самозащита
  • И даже развлекательные зверюшки!

Фонари — это универсальный инструмент, идеально подходящий для многих мест.Поскольку дизайн фонарей стал более технологичным, старые варианты одноразовых батарей постепенно уступили место популярным ныне перезаряжаемым. Эти новые возможности удобны, потому что вы можете сохранять заряд с помощью встроенных аккумуляторных батарей в течение нескольких часов, а иногда и дней!

2. Светодиодные фонари экологичны и экономичны

По мере развития технологий цены становятся ниже, но вы все равно можете обнаружить, что светодиодные фонари стоят немного дороже. Не волнуйтесь — вы часто вернете эти вложения.Для питания им требуется меньше батарей, чем у старых фонарей. Кроме того, батареи светодиодных фонарей обычно служат намного дольше, чем фонари без светодиодов. Эффективное производство света с помощью светодиодов потребляет меньше энергии, что помогает вам сэкономить деньги с течением времени, а также приводит к меньшему углеродному следу.

3. Светодиодные фонарики — надежный и безопасный инструмент

Из-за своей твердотельной конструкции и небольших пластиковых ламп светодиоды нелегко ломаются. Они ударопрочные и ударопрочные, в отличие от многих фонарей с лампами разных типов.Светодиодный фонарик — лучший выбор для хранения в прикроватном ящике или в машине. Кроме того, они не мигают внезапно, а постепенно тускнеют по мере того, как теряют мощность, предоставляя вам множество предупреждений о том, когда пришло время заменить батарею — еще один фактор удобства и безопасности.

4. Светодиодные фонарики более устойчивы, чем другие типы ламп

Поскольку светодиодные лампы прочнее, чем старые и более хрупкие лампы накаливания, вы не потеряете возможность пользоваться фонариком, если случайно его уроните.Они более устойчивы, чем хрупкий провод напряжения старых ламп.

5. Светодиодные фонарики увеличивают время автономной работы

Светодиодные фонарики

потребляют меньше энергии, чем обычные фонарики, что означает более длительный срок службы батареи. А поскольку светодиодные фонарики меньше расходуют батареи, они потребляют только около трети мощности, необходимой лампам накаливания.

6. Светодиодные фонарики удобно носить, хранить и использовать

Легче и меньше стандартных фонарей, требующих большего количества батареек и ламп накаливания, светодиодные фонарики проще в использовании и хранении.Они легко помещаются в сумочку или карман, поэтому вы можете носить их с собой, чтобы найти ключи, которые могли попасть под сиденье автомобиля. Вы также найдете стили налобных фонарей полезными в ситуациях, когда вам нужно освободить руки, от исследования темных пещер до столярных работ.

7. Светодиодные фонарики просты в использовании

Фонари оснащены удобными кнопками. Вам не придется возиться, чтобы попытаться включить его во время чрезвычайной ситуации, когда сразу требуется свет.

8. Светодиодные фонарики могут использовать различные режимы света

Еще одно преимущество использования светодиодных фонарей — возможность использовать различные типы световых режимов. Вы можете найти их ряд, выходящий за рамки типичных низких, средних и высоких режимов. Например, некоторые доступные режимы включают увеличение, уменьшение, стробоскоп и SOS, которые обеспечивают улучшенное зрение — функция, особенно полезная в чрезвычайных ситуациях. Если вы думаете, какой фонарик купить, как вы сэкономите деньги в долгосрочной перспективе и даже как защитить окружающую среду от дополнительного разряда батареи, перезаряжаемые фонари являются лучшей альтернативой.

Типы батарей для питания светодиодных фонарей

При выборе фонарика следует учитывать наличие и тип сменных батареек. Некоторые примеры включают:

  • Одноразовые: Чаще всего используются батарейки AA и AAA, и они легко доступны как одноразовые. Еще один популярный выбор — CR123A, но он немного дороже и его труднее найти. Они имеют более высокое выходное напряжение при меньшем весе и размере, что делает возможным более яркий фонарик в более легкой и компактной упаковке.Вы также найдете фонарики, в которых используются батарейки типа D, если вам нужен инструмент размером с дубинку, который нелегко потерять.
  • Возобновляемый: Фонари со встроенными батареями, питаемыми от солнечной панели или рукоятки, идеально подходят для аварийных комплектов.
  • Перезаряжаемый: Вы можете использовать компьютер и USB-соединение, солнечную панель или розетку переменного или постоянного тока для подзарядки встроенных литий-ионных батарей. Низкие текущие эксплуатационные расходы, сокращение количества отходов и отсутствие необходимости в одноразовых батареях с лихвой компенсируют более высокие первоначальные затраты.

Как узнать, когда необходимо заменить батареи светодиодного фонарика

Что касается аккумуляторов, вы получаете то, за что платите. Батареи для тяжелых условий эксплуатации могут стоить дешевле, чем перезаряжаемые, но их срок службы не такой долгий. Перезаряжаемые батареи можно использовать снова и снова, что оправдывает их вложения.

Есть множество аккумуляторных батарей. Однако наиболее популярными являются литий-ионные батареи, поскольку они предлагают больше энергии, чем другие типы. Они держат заряд намного лучше, чем старые типы батарей, такие как никель-металлогидридные.

Хотя вы можете использовать перезаряжаемые батарейки, батарейки для фонарей со временем необходимо заменить. Вы можете спросить себя: «Как избавиться от литиевой батареи?» Короткий ответ: вы их перерабатываете.

Как утилизировать литиевые батареи

Хотя вы можете выбросить одноразовые одноразовые одноразовые батареи в мусор, вы не можете просто выбросить литий-ионные батареи. Они содержат токсичные материалы, опасные для окружающей среды, если их оставить на свалке, и опасны для нашего здоровья.Когда придет время утилизировать литий-ионные батареи, вам необходимо сдать их в надежный центр утилизации.

Где я могу утилизировать литиевые батареи?

Вероятно, это ваш следующий вопрос, когда вы определили, что у вас есть батареи, которые нужно утилизировать. Содержимое литий-ионных батарей, хотя и токсично, не так токсично, как у большинства других типов батарей, что упрощает их переработку. Однако литий — чрезвычайно реактивный элемент. Литиевые батареи содержат содержимое под давлением и горючий электролит, что может привести к их возгоранию.

Для литий-ионных аккумуляторов особенно опасно находиться в кузове грузовика для сухой переработки, загруженного картоном и бумагой. Жара или давление, особенно в летнее время, могут вызвать искру и вызвать пожар. Эти типы аккумуляторов являются одними из самых распространенных источников возгорания в мусоровозах.

Вместо того, чтобы выбрасывать литиевые батареи в домашнюю мусорную корзину, принесите их в местный центр утилизации. Они точно знают, как утилизировать батареи любого размера и формы, помогая окружающей среде.Вы можете найти местные пункты приема и передачи вторсырья, посетив Call2Recycle.

Освещение Panther Vision и разница в батареях

Если вам нужны литиевые батареи для светодиодного фонарика, подумайте о батареях от Panther Vision. Наши литиевые батареи совместимы с вашей бывшей в употреблении электроникой, что делает их универсальными. Мы разработали аккумуляторы, которые обеспечивают надежность и долговечность, конкурируя с наиболее известными производителями аккумуляторов.

Если у вас есть наши четырехкомпонентные батареи Panther Vision, вы можете перестать беспокоиться о том, что вас оставят в темноте или отключат питание ваших устройств и инструментов во время нехватки электроэнергии.Наши продукты, а также 3-вольтовые аккумуляторы премиум-класса, которые питают их, обеспечивают долгий срок службы, обеспечивая вас светом, который вам нужен для всех ваших рабочих мест, походов в походы и при слабом освещении. Но когда дело доходит до батарей, никогда не угадаешь, когда они разрядятся и потребуют замены.

Независимо от того, что вы делаете или где вы это делаете, вы заслуживаете самые качественные инструменты, доступные для выполнения поставленной задачи. Вы не найдете более впечатляющего или надежного варианта батарей и светодиодных фонарей, чем то, что мы предлагаем в Panther Vision.

Возьмем, к примеру, аккумуляторные фонарики FLATEYE ™. Когда вы инвестируете в технологию FLATEYE ™, возможно, вам больше не понадобится другой фонарик. FLATEYEs ™ обладают множеством впечатляющих функций, в том числе:

  1. Рассеивание тепла: Когда вам нужен фонарик на длительный период, стандартные модели часто могут перегреваться. Фонари FLATEYE ™ оснащены запатентованной технологией охлаждения Hyper-Fin, которая отводит дополнительное тепло от светодиода фонаря, когда вы работаете над проектом или в полевых условиях.
  2. Прочная пистолетная рукоятка: Вы, наверное, заметили, что когда вы держите в руках стандартные фонарики, рукоятка может быть неудобной из-за их неудобного размера или формы. FLATEYE ™ пистолетного типа имеет полимерную рукоятку с авиационным алюминием и круглую конструкцию, поэтому он легко помещается в руке.
  3. Ударопрочность: Благодаря конструкции FLATEYE ™ вам не нужно беспокоиться о том, что он скатится. Кроме того, они сделаны из высококачественных материалов с амортизирующей способностью, поэтому, если вы уроните фонарик, он продолжит работать.
  4. Гидроизоляция: Вся электроника должна быть устойчивой, особенно во влажной среде. К счастью, у FLATEYE ™ есть заглушки и выключатели, поэтому он выдерживает падение в лужу. Вы даже можете полностью погрузить его под воду на срок до 30 минут.

Наряду с этими особенностями модели FLATEYE ™ обладают и другими преимуществами, которые ставят их перед конкурентами. Вот пара из них:

  • Различные уровни яркости: Светодиодные фонарики с высоким световым потоком и мощностью до 2100 люмен обеспечивают более широкий обзор и бескомпромиссную четкость изображения.Они часто излучают луч, который может достигать около 640 футов в их самом высоком режиме.
  • Увеличенный срок службы батареи: Благодаря круглой плоской конструкции эти фонарики вмещают больше батарей, чем круглые фонари аналогичного размера, что позволяет им дольше оставаться ярче.

Проверьте свой фонарик и варианты батарей, доступные в Panther Vision

Panther Vision улучшила индустрию освещения, выпустив ряд продуктов, которые выводят людей из темноты по всей Великобритании.S. Мы предлагаем продукты, которые обеспечивают надежность и долговечность, сопоставимые со всем, что вы можете найти на рынке.

Варианты светодиодного освещения от Panther Vision

Мы предлагаем несколько вариантов светодиодного освещения, в том числе:

Panther Vision предлагает прочные фонари с элитными функциями и непревзойденными характеристиками. Но что такое прочный фонарик без его ключевого компонента: источника энергии?

Варианты аккумуляторов

от Panther Vision

Мы продаем несколько разновидностей наших литиевых 3-вольтовых батарей, потому что небольшие различия имеют значение.Несколько вариантов аккумуляторов включают:

Приобретая наши сменные комплекты из четырех аккумуляторов, вы будете вознаграждены доступной стоимостью при сравнении их с другими вариантами. Храните их в кухонном ящике, автомобильном бардачке или на рабочем столе, чтобы у вас всегда было необходимое резервное копирование.

Обзор наших батарей и светодиодных фонарей

Если вы купите дешевую замену фонарику, вы потратите впустую свое время и деньги, так как они не прослужат очень долго. Несмотря на то, что существует так много разновидностей фонарей для продуктовых магазинов или аптек, многие люди покупают некачественные продукты только для того, чтобы свет гаснул тогда, когда им это было нужно больше всего.

При поиске лучшего варианта освещения выбор наиболее эффективных фонарей и батарей может сэкономить вам деньги и время, поэтому многие люди обращаются к запатентованным продуктам, которые предлагает Panther Vision. Покупайте нашу продукцию сегодня и осветите свое будущее!

лучших фонарей 2021 года | Обзоры светодиодных фонарей

Это не дедушкины фонарики. Светодиодные (светоизлучающие диодные) фонари в значительной степени вытеснили традиционные лампочки.Прошли времена ламп накаливания с их тусклым янтарным светом, коротким временем автономной работы и чувствительностью к толчкам, падениям и внезапным ударам. Светодиоды в современных фонариках ярче, долговечнее и намного эффективнее, чем лампы накаливания, а значит, батарейки служат дольше. Но хотя большинство светодиодных фонарей лучше своих предшественников с лампами накаливания, некоторые из них лучше других, поэтому важно выбрать правильную модель для работы.

Светодиоды и лампы накаливания

Традиционные лампы накаливания неэффективны и расходуют много энергии.Фактически, согласно сайту www.energy.gov, до 90 процентов энергии, необходимой для освещения лампы накаливания, выделяется в виде тепла. Использование галогенных ламп оказалось более эффективным, хотя они все еще могут выделять много тепла. Помимо этого, нити лампочек в фонариках, как известно, очень хрупкие, они ломаются при ударах или падении.

Светодиоды, с другой стороны, на 70–75 процентов более эффективны, чем лампы накаливания. Сам светодиод представляет собой полупроводник, который излучает свет, когда через него проходит ток.Без тонкой нити накала, подвешенной внутри, «излучатель» намного прочнее, чем традиционная лампочка. Поскольку светодиоды более эффективны, они ярче, чем лампы накаливания, при том же энергопотреблении.

Что нужно знать о светодиодных фонариках

Светодиоды в фонариках, хотя и более эффективны, чем традиционные лампы, все же могут выделять изрядное количество тепла. А поскольку некоторые производители стремятся производить самый яркий фонарик, выделяемое тепло может быть значительным.Есть два способа управления теплом, которые можно использовать независимо друг от друга или в сочетании друг с другом. Первый — это физический отвод тепла путем установки светодиода на «радиатор», кусок металла с большой площадью поверхности, который поглощает тепло и позволяет ему рассеиваться. Второй способ — регулировать мощность, используемую для освещения светодиода. Слишком много тепла может повредить светодиод, и по мере нагрева он становится менее эффективным. По этой причине во многих светодиодных фонариках есть схемы для управления энергопотреблением.У этой схемы есть еще одно преимущество, так как она продлевает срок службы батареи.

Люмены не уговаривают — поймите их

Яркость фонарика измеряется в люменах, что является мерой «общего света, равномерно излучаемого во всех направлениях». Производители исторически оптимистичны в своих опубликованных показателях просвета, и, хотя многие из них сейчас достаточно точны, все еще есть некоторые сомнительные заявления. Также обратите внимание, что производители могут указывать максимально возможную световую отдачу люмен в светодиодах ( люмен), хотя они могут не обеспечивать его полную мощность, чтобы уменьшить нагрев или продлить срок службы батареи.Ничто из этого на самом деле не имеет большого значения, потому что свет в тонну люменов не обязательно означает, что он самый яркий на практике — или лучший свет для вас.

Сверхъяркий свет может не пропускать луч так далеко, как менее яркий свет. Такие переменные, как форма отражателя и линза, играют большую роль в том, насколько далеко направлен луч и насколько широко он распространяется. Также учтите, что светодиоды являются самыми яркими при первом включении. По мере нагревания они медленно тускнеют, что обычно незаметно для наших глаз.Когда светодиод тускнеет, наши глаза приспосабливаются к свету, и мы можем лучше видеть при меньшем количестве света.

Что означают рейтинги IP?

IP — это сокращение от «защита от проникновения», что означает защиту от попадания предметов внутрь фонаря. За этими буквами будут следовать две цифры: первая цифра относится к защите от твердых частиц, таких как пыль или песок. Вторая цифра относится к защите от влаги, в этом случае обычно речь идет о воде. Иногда вместо одной из этих цифр будет «X», что означает, что фонарик не был протестирован на защиту от жидкостей или твердых тел, в зависимости от положения «X».

Для первого числа, защита от твердых тел, максимальное число, шесть, означает, что свет должен быть непроницаемым для пыли и песка. Наивысшее значение для второго числа, представляющего защиту от жидкости, равно восьми, что означает, что фонарик может быть погружен в воду на глубину более одного метра на срок более 30 минут без каких-либо вредных последствий.

Значения для защиты от проникновения твердых частиц:
X — не защищено или не проверено
1 — защищено от твердых предметов более 50 мм
2 — защищено от твердых предметов более 12 мм
3 — защищено против твердых предметов более 2.5 мм
4 — защита от твердых предметов более 1 мм
5 — защита от пыли с ограниченным проникновением, но без вредных отложений
6 — полная защита от пыли

Значения для защиты от проникновения воды:
X — не защищен или не испытан
1 — защищен от вертикально падающих капель
2 — защищен от прямого распыления +/- 15 градусов от вертикали
3 — защищен от прямого распыления +/- 60 градусов от вертикали
4 — защищен от брызг со всех сторон, с ограниченным проникновением
5 — защищен от струй низкого давления со всех сторон, с ограниченным проникновением
6 — защищен от струй высокого давления со всех сторон, с ограниченным проницаемость
7 — защита от временного погружения на глубину до одного метра на срок до 30 минут
8 — pro защищен от погружения на глубину более одного метра на более длительные периоды

Степень защиты IP фонарика дает частичное представление о его долговечности.Вы также захотите принять во внимание такие вещи, как используемые материалы — от легкого, но менее прочного пластика до прорезиненных корпусов и прочного анодированного алюминия — и плавает ли фонарь в воде, помимо того, что он водонепроницаем, а не до упомянуть о гарантии.


Как мы тестировали

Тестирование фонарей состоит из трех основных компонентов: люмен, падение луча и диаграмма направленности. Тестирование люменов оказалось важным проектом, который помог нам понять, как люмены связаны с характеристиками фонарика.Люмены измеряются с помощью устройства, называемого интегрирующей сферой. Интегрируемые сферы полые, с белым покрытием внутри, которое рассеивает свет, отражая его в сфере. Свет закреплен в одном отверстии, направлен в сферу, которая собирает весь свет, не позволяя никому уйти, так что его можно измерить датчиком во втором отверстии.

Интегрирующие сферы — это инструменты лабораторного качества, которые могут быть чрезвычайно дорогими. Однако, как только мы поняли, как они работают в теории, мы решили создать свои собственные.При этом мы проконсультировались с инженерами по продукции двух компаний, чтобы проверить наши идеи, проверив световые потоки калибровочных ламп в их сфере, чтобы убедиться, что наши значения соответствуют действительности. После того, как наша сфера была откалибрована, мы измерили каждый фонарик в нашем тесте через заданные интервалы. Мы проводили измерения при первом включении света в 0:00 секунды; затем каждые: от 30 секунд до 3 минут; через 5 минут; а затем каждые 5 минут до 30 минут. Мы использовали измерение: 30 секунд в качестве официального показателя люменов для каждого источника света, потому что яркость быстро падает при первом включении.Через 30 секунд большинство светодиодов стабилизируются и гаснут гораздо медленнее.

Падение луча — это точка, в которой свет перестает быть достаточно ярким для точной идентификации объектов. Мы проверили падение луча, разместив 10 светоотражающих конусов в линию через каждые пять метров на расстоянии до 50 метров. Мы использовали силуэт человека, окрашенного в нейтральный серый цвет, и переместили его между конусами, чтобы определить расстояние, на котором его все еще можно идентифицировать. Диаграмма направленности была испытана на расстоянии 10 метров. Мы измерили яркость в центре луча, затем повернули свет на пять градусов вправо и на пять градусов влево и измерили яркость в обеих точках.Это помогло определить ширину яркого центра луча.


Интеграция результатов теста сферы

ВЫБОР РЕДАКЦИИ

Maglite ML50L

Люмен : заявлено 466, измерено 342 | Время работы : 16 часов, 41 мин, 21 сек | Тип батареи : C, щелочная (x2) | Рейтинг : IPX4 | Регулируемый фокус : Да | Длина : 8 3⁄16 дюйма | Вес : 12.7 унций

Несмотря на то, что наша интегрирующая сфера измеряет 342 люмена, при практических испытаниях ML50L от Maglite показал себя на одном уровне с более ярким светом. При тестировании падения луча на измеренном расстоянии 50 метров и с использованием сфокусированного точечного рисунка мы обнаружили, что наш человеческий силуэт ярко освещен и его легко идентифицировать. Продвинувшись дальше примерно на 90 метров, мы все еще смогли идентифицировать силуэт. С отражателем, отрегулированным по схеме наводнения, силуэт можно было распознать на расстоянии 50 метров, при этом освещалась гораздо более широкая область, но не такая яркая, как точечный фокус.Когда рефлектор был отведен назад в направлении прожектора, мы заметили тусклую зону в центре луча. ML50L имеет пять функций — высокий, низкий, экономичный, стробоскоп и мгновенное включение — которые сгруппированы в четыре набора функций по три функции в каждом. Каждый набор общих и наружных функций включает высокие и низкие функции, с общими, включая эко, и на открытом воздухе, включая стробоскоп. Правоохранительные и тактические функции мгновенно включают обе функции: свет загорается при нажатии переключателя и гаснет при его отпускании.У них обоих есть высокая настройка, в то время как у правоохранительных органов также есть эко, а у тактических есть стробоскоп. Мы обнаружили, что установка желаемого набора функций относительно проста, и большинство людей сделает это только один раз. Для переключения между функциями просто требовалось одиночное, двойное или тройное нажатие. ML50L — хороший пример того, почему фонарик с большим количеством люменов не всегда получается лучшим. Фокусирующий отражатель помогает этому фонарику направлять луч до технически более ярких источников света, а также делает его немного более универсальным.

  • Регулируемый отражатель от пятна до потока.
  • Простое переключение между функциями.
  • Тяжелее, чем маленькие фонари.

ЛУЧШИЙ ТАКТИЧЕСКИЙ ФОНАРЬ

Streamlight Polytac USB X

Люмен : заявлено 600, измерено 554 | Время работы : 5 часов, 25 минут, 40 секунд | Тип батареи : Литий-ионная аккумуляторная SL-B26 (в комплекте) | Рейтинг : IPX7 | Регулируемый фокус : Нет | Длина : 5 7⁄16 дюйма | Вес : 4.9 унций

Polytac USB X

Streamlight показал наилучшие результаты в нашем тесте, когда речь идет о прямом световом потоке. Начиная с 554 люмен через 30 секунд, он упал до 334 через 15 минут и оставался относительно стабильным, в конце 30 минут при 324-100 люменах выше, чем у любого другого света, который мы тестировали. Неподвижный отражатель излучает луч с узким пятном, яркость которого падает примерно на 50 процентов, на 5 градусов от центра слева и справа. На расстоянии 50 метров мы могли легко идентифицировать четкие очертания нашего человеческого силуэта, который все еще был четким до +/- 90 метров.Мы обнаружили, что корпус фонарика из нейлонового полимера обеспечивает надежный захват и менее холодный на ощупь, чем алюминий при низких температурах. Двусторонний зажим позволяет ему скользить внутри или снаружи кармана, ориентируя линзу вверх или вниз — мы предпочитали снаружи, линзу вниз. Есть три предварительно запрограммированных набора функций, к которым мы смогли получить доступ с помощью селекторного переключателя Streamlight с десятью нажатиями. Процесс выбора немного неудобен, но большинство людей будет использовать его только один раз, чтобы установить предпочтительные программы, которые включают только низкий / средний / высокий, высокий / стробирующий / низкий и только высокий.Когда мы запускали тест на время работы с включенным светом, он длился почти пять с половиной часов, прежде чем темнело. Polytac USB X — хороший выбор для тех, кто ищет тактический фонарик с надежными функциями и производительностью.

  • Пластиковый корпус передает меньше тепла / холода пользователю.
  • Высокая водонепроницаемость.
  • Неудобный выбор программы.

НАИЛУЧШЕЕ ЗНАЧЕНИЕ

Анкер Болдер LC 40

Люмен : заявлено 400, измерено 384 | Время работы : 8 часов, 35 минут, 30 секунд | Тип аккумулятора : 18650 Li-Ion перезаряжаемый, незаменимый | Рейтинг : IPX5 | Регулируемый фокус : Нет | Длина : 5 дюймов | Вес : 4.4 унции

Boulder LC 40 оказался удивительной ценностью, с хорошим временем работы и стабильной светоотдачей в 200 люмен с течением времени. Начиная с чуть более 400 люмен при включении, он упал до 200 примерно через три минуты и не отклонялся более чем на 10 люмен за оставшуюся часть нашего 30-минутного теста. Мы обнаружили, что диаграмма направленности была немного уже и более сфокусированной, чем у Polytac USB X, что помогало ему пропускать почти так же далеко с меньшим количеством люменов. На расстоянии 50 метров мы могли ясно видеть очертания нашего человеческого силуэта, а на расстоянии примерно 90 метров его все еще можно было опознать.Пять световых функций — высокий, средний, низкий, быстрый строб и медленный строб — могут быть достигнуты с помощью последовательных щелчков мыши, что примерно так же просто, как мы обнаружили во время тестирования. Алюминиевый корпус полностью герметичен, поэтому батарею нельзя заменить, но для ее подзарядки предусмотрен порт на торце фонаря.

  • Простые и удобные функции.
  • Внешний порт зарядки для легкой зарядки.
  • Невозможно заменить батарею, она запаяна внутри.

Измерение люменов с помощью интегрирующей сферы (слева) и проверка падения луча (справа).


САМЫЙ ЯРКИЙ С ЩЕЛОЧНЫМИ БАТАРЕЯМИ

Energizer Tac 300

Люмен : заявлено 300, измерено 325 | Время работы : 8 часов, 13 минут, 38 секунд | Тип батареи : CR123 (в комплекте) | Рейтинг : IPX4 | Регулируемый фокус : Нет | Длина : 4 дюйма | Вес: 4.9 унций

Маленький светильник Tac 300 от Energizer — один из двух светильников, которые прошли испытания по заявленной производителем яркости. Мы зафиксировали 325 люмен через 30 секунд, а через 10 минут снизились до 300. После 10-минутной отметки в нашем тесте Tac 300 постоянно гаснет, пока не погаснет через восемь часов. Для такого маленького источника света Tac 300 поразил нас тем, как далеко ушел луч, когда мы проверили падение луча. Идентифицировать наш человеческий силуэт на 25-метровом расстоянии было очень легко, продвинувшись на 50 метров, мы все еще могли его разглядеть, а отодвинувшись примерно на 90 метров, мы все еще могли видеть его, хотя опознавать его становилось трудно.Алюминиевый корпус фонарика имеет 3 рифленые области, которые помогают удерживать его в руке, и карманный зажим, который можно перемещать с любого конца, чтобы ориентировать объектив вверх или вниз. Tac 300 имеет три основные функции освещения — высокий, низкий и стробоскоп — к которым можно получить доступ, последовательно нажимая кнопку на стыке источника света. Время работы составляет более восьми часов, хотя более 18 минут будет при яркости менее 200 люмен. Tac 300 — недорогой базовый фонарик, который лучше всего использовать в ситуациях, требующих коротких периодов использования.

  • Яркость начинает исчезать через 10 минут.

САМЫЙ ДОЛГОСРОЧНЫЙ РАБОТ Рабочая лошадка Rayovac Pro 3AAA

Люмен : заявлено 250, измерено 271 | Время работы : 48 часов, 41 мин, 53 сек | Тип батареи : AAA, щелочная (x3, в комплекте) | Рейтинг : IP67 | Регулируемый фокус : нет | Длина : 5 3⁄8 дюйма | Вес : 4.6 унций

Workhorse Pro среднего размера, питаемый от трех щелочных батареек Triple A, проработал в ходе наших испытаний невероятные два с лишним дня. Мы измерили световой поток 271 люмен через 30 секунд после включения — это на 21 люмен больше, чем заявляет производитель. Яркость постепенно снижалась в течение 30-минутного теста, достигнув 165 люмен. Во второй день рабочего теста свет очень сильно потускнел, но по-прежнему давал достаточно света, чтобы читать в темноте, когда его держали в дюймах от страницы.Цвет света немного более янтарный, чем у других протестированных, что мы обнаружили более очевидным во второй половине его работы. Тестируя падение луча, мы обнаружили, что он достаточно яркий на расстоянии 50 метров, чтобы идентифицировать наш человеческий силуэт. Подойдя к концу тестовой площадки на высоте около 90 метров, мы все еще могли видеть силуэт, но не так отчетливо. Workhorse Pro имеет два режима — высокий и энергосберегающий, между которыми можно переключаться, нажимая кнопку питания на торце фонаря. Фонарь имеет резиновое покрытие на обоих концах, чтобы защитить его от падений, а также предотвратить выскальзывание гладкого корпуса из наших рук.Rayovac’s Workhorse Pro — хороший фонарик за свои деньги, с очень постепенным затемнением во время работы.

  • Длительный срок службы.
  • Использует обычные щелочные батареи AAA.
  • Имеет всего два световых режима.

САМЫЙ КОМПАКТНЫЙ

Eagtac DC25C MKII

Люмен : заявлено 800, измерено 433 | Время работы : 2 часа, 4 минуты, 18 секунд | Тип батареи : CR123A | Рейтинг : IPX8 | Регулируемый фокус : Нет | Длина: 3 дюйма | Вес : 1 унция

Крошечный Eagtac DC25C MKII довольно яркий для фонарика с одной батареей: в нашем тестировании его яркость составляла 433 люмен с поставляемой в комплекте 3-вольтовой батареей CR123A.Это значительно меньше заявленных 800 люмен. DC25C MKII также может быть запитан от 3,7-вольтового RCR123A, который будет производить больше люменов, но нам было трудно найти его с соответствующими характеристиками в ампер-часах для использования в фонарике. Несмотря на то, что он был довольно ярким, в наших тестах он довольно быстро пропадал. Наш человеческий силуэт довольно хорошо освещался с расстояния 25 метров, но на 50 метрах было трудно четко определить края. Свет имеет пять уровней яркости, три настройки стробоскопа и может быть запрограммирован на включение с желаемой пользователем яркостью.Однако программирование немного неудобно, так как требует ослабления и затяжки узла головки / отражателя фонарика, а также нескольких секундных пауз. Мы думаем, что поклонникам фонарей понравятся несколько режимов и программирование, но тем, кто просто хочет, чтобы фонарик видел, может и нет. Время автономной работы составило чуть более двух часов с включенным светом, что, по нашему мнению, было довольно неплохо для одной батареи.

  • Высочайший уровень водонепроницаемости.
  • Комплексное программирование и переключение режимов.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

13 различных типов фонарей

Пришло время обратить внимание на фонарик и открыть для себя множество различных типов фонарей, которые существуют, чтобы скрасить нашу жизнь и сделать ее более удобной.

Первый фонарик был изобретен в 1899 году английским изобретателем Дэвидом Мизеллом. Его назвали «вспышкой», потому что свет нельзя было включать надолго, и время от времени приходилось гасить его.Это потому, что здесь использовались угольно-цинковые батареи и электрические лампочки с углеродной нитью.

Со временем аккумуляторы были улучшены, а углеродная нить была заменена на вольфрамовую. К 1922 году фонарики стали хитом. Существовало несколько типов фонарей, а также 10 миллионов пользователей фонарей.

Типы

Фонарик с лампой накаливания

Фонари с лампой накаливания — самый распространенный тип, который можно встретить в домах. Эти фонарики существуют уже много десятилетий и обычно работают от батареек D.Однако существуют некоторые вариации в том, как эти типы фонарей работают на рынке. Вы можете найти фонарик с лампой накаливания, который работает от аккумулятора другого типа.

Вообще говоря, эти фонарики наиболее удобны по цене. Вы сможете приобрести один из этих фонарей с лампой накаливания по очень низкой цене. Это позволяет просто пойти и купить фонарик, когда он вам понадобится. Многие из этих фонарей с лампами накаливания имеют репутацию легко ломающихся, но не все они настолько хрупкие.Для получения дополнительной информации нажмите здесь, чтобы перейти на сайт

На рынке есть фонарики, которые будут более долговечными и прослужат вам долго. Вам просто нужно убедиться, что вы покупаете что-то с лучшим качеством сборки. Они не такие низкие по цене, как некоторые другие модели, но они лучше выдержат испытание временем. Показанная здесь модель является прекрасным примером.

Этот фонарь рассчитан на максимальную нагрузку. Мастерство этого фонарика действительно впечатляет.Он устойчив к атмосферным воздействиям и коррозии. Вы сможете использовать этот фонарик в дождливую погоду, потому что он водостойкий и достаточно прочный, чтобы выдержать падение. Он должен хорошо работать для многих целей.

Люди берут с собой такие фонарики в походы или даже на рыбалку из-за простоты их использования. Они могут выдержать небольшое наказание и достаточно мощны, чтобы обеспечивать свет, когда это необходимо. Вы также можете приобрести этот фонарик в нескольких разных цветах, что сделает его немного более увлекательным.Это хороший фонарик, от которого не стоит отказываться, когда он вам понадобится.

Светодиодный фонарик

Нажмите, чтобы узнать цену

В наше время светодиодные фонарики становятся все более популярными. Бывают ситуации, когда предпочтительнее иметь светодиодный фонарик. Они не работают так же, как упомянутые выше лампы накаливания. Светодиодные фонарики не выделяют тепла и могут служить долго.

Вам также не нужно сильно беспокоиться о проблемах со светодиодными лампами.Они довольно прочные и выдержат некоторое наказание. Если вы уроните фонарик, это не должно привести к тому, что он перестанет работать. Эти фонарики отлично подходят для походов, потому что они служат долго и вам не нужно беспокоиться об их долговечности.

Хороший светодиодный фонарик не будет таким же дешевым, как некоторые из фонарей с лампой накаливания начального уровня. В среднем вам придется заплатить немного больше денег, но в целом вы получите более совершенный фонарик.Стоимость светодиодного фонарика должна быть аналогична стоимости сверхмощного фонарика с лампой накаливания. Вам решать, какой тип фонарика выбрать.

Еще одна важная вещь, которую следует знать, это то, что эти светодиодные фонарики излучают другой тип света, чем лампы накаливания. Лампы накаливания излучают белый свет желтого оттенка. Светодиодные фонари могут излучать белый свет, но имеют синий оттенок. Некоторые люди предпочитают то или иное, так что это просто еще одно различие, о котором вам следует знать.

Разрядные HID-фонари высокой интенсивности

Нажмите, чтобы узнать цену

Разрядные фонари высокой интенсивности обычно сокращенно называют HID-фонариками. Эти типы фонариков могут давать очень яркий свет. Если вам нужен действительно яркий портативный фонарик, этот тип будет хорошим выбором. Они работают, пропуская электрический ток через шар ионизированного газа, поэтому они определенно отличаются от любой из моделей, которые были упомянуты до сих пор.

Эти фонари встречаются гораздо реже, чем модели с лампами накаливания или светодиодные модели. Фонари HID немного дороговаты из-за того, как они работают. Чтобы купить один из этих фонарей, вам, возможно, придется заплатить в 10 раз больше цены одного из фонарей накаливания. Эта высокая цена отключает большинство людей, и эти фонарики используются только энтузиастами.

Тем не менее, тот факт, что они могут производить такой яркий свет, очень полезен. Людям, живущим в сельской местности, где становится очень темно, может быть полезно иметь под рукой сверхъяркий свет.Когда у вас нет уличных фонарей, хорошо иметь возможность видеть, что вы делаете ночью. Это надежный фонарик, который подойдет вам, если вы готовы заплатить цену.

Показанный здесь фонарик очень эффективен, и лампочка прослужит долго. Для вашего удобства фонарик является перезаряжаемым, а также водонепроницаемым. Вы сможете использовать его в плохих погодных условиях, не беспокоясь. Если вам нужен яркий фонарик, то это простая рекомендация, от которой вы получите много пользы.

Газовые фонари под давлением

Нажмите, чтобы узнать цену

На рынке есть фонарики, которые питаются немного иначе, чем другие. Некоторые лампы накаливания в некоторых фонариках также содержат сжатый газ, чтобы продлить срок службы лампы. Такие газы, как ксенон, галоген и криптон, могут сделать свет ярче, чем обычно, при более медленном сгорании. Примечательно, что срок службы батареи этих моделей с газом под давлением разряжается не быстрее, чем обычно.

Показанный здесь фонарик снабжен криптоновой лампочкой. Это позволит фонарю в целом быть ярче для вас, но при этом прослужит дольше. Он поставляется в очень прочном корпусе, который будет достаточно прочным, чтобы выдержать несколько аварий. Несмотря на свою полезность, этот фонарик также очень недорог, что делает его хорошим вариантом для любого, кто ограничен в средствах.

Этот фонарь питается от стандартных батареек типа D, в отличие от подавляющего большинства всех фонарей с лампами накаливания.Люди часто используют эти типы фонариков в экстренных ситуациях. Они хранятся в шкафах и ящиках по всей Северной Америке. Они обязательно пригодятся при отключении электричества или любой другой ситуации, когда вам нужен быстрый доступ к свету.

Фонари на солнечных батареях

Не секрет, что проблемы окружающей среды начали менять взгляд людей на мир. Многие люди при покупке инструментов ищут более экологичные варианты.Фонари — не исключение, и для людей, желающих пойти по этому пути, есть варианты на солнечной энергии. На самом деле они могут быть довольно удобными в использовании и достаточно мощными для многих целей.

Большинство фонарей на солнечных батареях будут значительно слабее, чем другие варианты из этого списка. Есть некоторые модели, которые могут быть довольно яркими, но не стоит ожидать, что они смогут конкурировать со светодиодным или скрытым фонариком. Это экономичные фонарики, которые при правильной зарядке будут сравнимы с фонариком с лампой накаливания.

Модель, которая здесь показана, также оснащена рукояткой. Это позволяет вам самостоятельно генерировать энергию для получения света. Это удобно, если вы еще не зарядили фонарик солнечной энергией, но вам все еще нужно ее использовать. Это хороший фонарик, который понравится определенным людям, но другим он может показаться не более чем новинкой.

Фонари налобные

Фонари

налобные фонари очень удобны, потому что они могут помочь вам осветить свой путь, пока ваши руки заняты.Если вам нужен фонарик, чтобы видеть, но вам также нужно что-то носить с собой, это может быть немного неудобно. Решение этой проблемы — приобрести одну из этих фар. Их можно пристегнуть прямо вам на голову и они легко осветят вам путь.

Это отличный фонарик, если вы хотите сделать вещи максимально удобными для себя. Ношение фонарика на голове позволяет вам заниматься другими делами руками. Если ваша машина сломается на дороге ночью, наличие одного из них будет для вас находкой.Вы сможете работать над своей машиной и действительно сможете видеть.

Как видите, во многих ситуациях пригодится фонарик, подобный этому. Это то, что окажется полезным и достаточно экономичным, чтобы быть практичным для всех. В большинстве этих налобных фонарей для освещения используются светодиодные лампы. Это означает, что они станут очень яркими и прослужат долго.

Модель здесь очень качественная и даже заряжается множеством удобных способов.Благодаря уровню яркости до 1800 люмен, эта вещь действительно может обеспечить вам значительное количество света. Это хорошая покупка для всех, кому нужен простой в использовании аварийный фонарик. Цена разумная, и владеть им очень удобно.

Фонари

Нажмите, чтобы узнать цену

Фонари — еще один удобный способ осветить территорию, которую вы захотите рассмотреть. Конечно, традиционные фонари используют керосин или другой вид топлива для обеспечения пламени. В наше время светодиодные фонари получили гораздо большее распространение.Они работают так же, как светодиодные фонарики, за исключением того, что вам просто нужно установить их рядом с вашим местоположением, а не направлять их туда, куда вы хотите.

Но вы можете носить с собой такие фонарики, чтобы освещать себе путь. Просто их чаще используют для кемпинга, чем для пеших прогулок или прогулок в темноте. Этот фонарь будет работать очень хорошо, если вам нужно будет видеть, когда отключится электричество. Люди постоянно покупают такие фонари, чтобы быть готовыми к сильным штормам.

Он не излучает много света, поэтому не сделает вашу область слишком яркой или что-то в этом роде. Он дает всего 120 люмен света, но этого достаточно, чтобы вы могли увидеть или даже прочитать книгу. Если вы хотите приобрести что-то простое в использовании и эффективное в чрезвычайной ситуации, то это хороший товар. Этот предмет не так уж много, что отличает его от других фонарей, но он надежен и экономичен.

Фонари встряхнуть

Фонари

Shake уникальны тем, что не работают от батареек.Вам может быть любопытно, как фонарик будет работать даже без источника питания. На самом деле он питается от магнитов, которые размещены внутри самого фонарика. Когда вы встряхиваете фонарик, он вызывает реакцию и дает вам свет, который вам нужен.

Вам просто нужно встряхнуть фонарик всякий раз, когда вам нужно его использовать. Это очень удобно, так как вам не придется беспокоиться о покупке батареек для фонарика. Проблемы с этим фонариком проявляются, когда вы замечаете, что свет не очень яркий.Тусклого света этих фонарей достаточно, чтобы увидеть, куда вы собираетесь, но это может быть не лучшим вариантом для вас.

В этих фонариках определенно есть определенное удобство. Они могут не обеспечивать много света, но они всегда будут работать на вас, когда они вам понадобятся. Они также не слишком дороги, так что вы сможете купить их, не нарушая при этом денег. Купите один из них, если вам нравится идея, что батарейки не нужны, и вас устраивает, что они не такие яркие.

Фонари с зарядкой через USB

Покупка аккумуляторов может стать делом прошлого, если вы купите USB-фонарик для зарядки.Технология фонарей сильно изменилась за последние годы. Теперь вы можете купить фонарики со встроенными батареями, которые могут заряжаться так же, как вы заряжаете свой смартфон. Просто подключите фонарик к USB-порту, и он будет заряжаться за вас.

Это самый удобный тип фонарика в современную эпоху. Скорее всего, вы постоянно заряжаете какое-то устройство у себя дома. Будь то ваш телефон, планшет или портативная игровая система. Это может быть еще один предмет, который нужно подзарядить в случае возникновения чрезвычайной ситуации.Когда электричество отключится, у вас будет наготове простой в использовании фонарик.

Это отличный фонарик, который тоже может быть очень ярким. Это немного дорого, но вам никогда не придется беспокоиться о покупке батарей для него. Есть хорошие основания для покупки такого фонарика, который выдержит испытание временем. Вам решать, окупятся ли инвестиции.

Стили

Фонари служебные

Нажмите, чтобы узнать цену

Универсальные фонарики — это распространенные модели ламп накаливания.Эти фонарики, как правило, самые дешевые из всех стилей. Вы сможете купить один из них по очень низкой цене, и он должен работать достаточно хорошо для большинства целей. Однако они не очень прочны и могут сломаться при падении или грубом обращении.

Из-за низкой цены на эти фонарики многие люди просто покупают новый, когда им нужен фонарик. Они достаточно доступны, чтобы сделать это легким делом, но это действительно кажется немного расточительным.Если вам нечасто нужен фонарик, то вы сможете обойтись одним из них. Если вы хотите что-то более яркое и качественное, вам придется заплатить больше денег.

Фонари для тяжелых условий эксплуатации

Сверхмощные фонарики немного лучше обычных универсальных фонарей. Они созданы, чтобы служить долго и выдержать некоторые нагрузки. Если уронить такой фонарик, он не причинит большого вреда, и он должен продолжать работать.Люди берут эти фонарики с собой в поездки и даже используют их на охоте.

Если вам нужен надежный фонарик, способный выдержать регулярное использование, то такого мощного фонарика будет достаточно. Просто купите один из них, и вам никогда не придется беспокоиться о том, что вас оставят в темноте. У вас будет доступ к необходимому свету, и вам не придется беспокоиться о том, что что-то погаснет слишком быстро. Это займет батареи, как и следовало ожидать, но вы должны получить хорошее время автономной работы от этого фонарика.

На рынке есть и другие долговечные варианты, но это один из самых экономичных способов получить сверхмощный фонарик. Лампы накаливания могут быть не самыми удобными в некоторых отношениях, но в целом они очень доступны. Взвесьте свои варианты, и вы сможете определить, подходит ли этот фонарик для ваших нужд.

Фонари рабочие

Нажмите, чтобы узнать цену

Рабочие фонарики созданы для профессионалов, которым необходим надежный источник света.Эти фонари важны для людей, которым нужно работать в темноте. Чтобы увидеть мелкие детали и убедиться, что работа выполняется правильно, профессионалам потребуется доступ к высококачественному фонарику. Этот рабочий фонарик подойдет под все нужды и сделает все максимально простым.

Здесь в комплекте идут два разных фонарика. Один из них — светодиодный фонарик на 330 люмен, другой — рабочий на 250 люмен. Оба они отлично подходят для разных целей.Вам захочется носить их с собой каждый день.

Первое, что нужно знать об этом фонарике, это то, что он полностью перезаряжаемый. Это означает, что вам не нужно беспокоиться о батареях, и вы всегда сможете положиться на этот инструмент. Рабочие просто заряжают свои фонарики каждый день, и они готовы к работе, когда придет время уходить. Этот фонарик может полностью зарядиться примерно за три-четыре часа.

Этот фонарик также имеет функцию регулируемого масштабирования. Это удобно, когда вы пытаетесь сосредоточиться на чем-то конкретном.Функция увеличения увеличивается до 4x, а также имеет регулируемый луч. Это пригодится на многих работах и ​​является одной из причин, почему это так востребовано профессионалами.

Фонари тактические

Тактические фонарики обычно носят полицейские или военнослужащие. Есть много разных ситуаций, когда тактический фонарик пригодится. Полицейские используют фонари для расследования ситуаций, а также используют тактические фонари, чтобы дезориентировать людей, когда это необходимо.По этой причине хороший тактический фонарь должен давать очень яркий свет.

Тактический фонарь, представленный здесь, может быть очень ярким. Он может производить 1500 люмен света, что делает его очень хорошим вариантом для тактического использования. Многие пожарные и спасатели хранят эти фонарики в своем арсенале. Это важный помощник для этих профессионалов во многих их важнейших работах.

Как и следовало ожидать, эти типы фонарей сделаны прочными.Для правильного использования они должны выдерживать удары и погодные условия. Вам не придется беспокоиться о том, что этот фонарик выйдет из строя даже во многих экстремальных ситуациях. Он всегда сможет удовлетворить ваши потребности.

Дальность луча у этого фонаря тоже замечательная. Он может достигать высоты 1181 футов, что делает его очень надежным инструментом в различных ситуациях. Если вы работаете в правоохранительных органах или на другой работе, требующей хорошего фонарика, вам стоит подумать о покупке этого.Это может быть отличный фонарик, который всегда подойдет вам.

светодиодные фонарики cree — разные цвета

Основные сведения о различных цветах луча

С фонариками многие производители предлагают дополнительные цвета луча в дополнение к нейтральному или холодному белому, цвет луча определяется светодиодными лампами Cree в фонарях. Если вы когда-либо видели балки разного цвета, у вас могло возникнуть соблазн купить один только потому, что они разные.При использовании разных цветов луча нужно помнить, что каждый цвет имеет разное значение. Прежде чем пойти и купить балки дополнительных цветов, давайте кратко рассмотрим, какие у вас есть варианты и для чего они обычно используются.

Белый

Одно из главных достоинств белого луча — это его яркость. Фактически, белый луч — самый яркий из всех доступных цветных светодиодных лучей. У фотона есть луч, который, по их утверждениям, в два раза ярче, чем у любой другой белой лампочки, сделанной из личных фонарей.Белые лучи можно использовать практически для чего угодно. Они разработаны, чтобы дать вам возможность просматривать все, на что вы смотрите, в полном цвете.

Большинство фонарей будут иметь белый цвет светодиода

Красный

Помимо белого, красный луч — один из наиболее широко используемых цветов в фонариках. Красные лучи предпочитают люди, которые пытаются сохранить свое ночное зрение, в том числе туристы, моряки и рыбаки. С красным фильтром поверх луча вашего обычного света вы можете легко читать карту в темноте, не требуя от глаз приспосабливаться к свету.Красные лучи также идеально подходят для чтения карт, безопасности и сигнализации. Во всем мире красный цвет признан цветом, привлекающим внимание людей, поэтому он является отличным сигналом чрезвычайной ситуации.

Зеленый

Зеленый луч / фильтр обеспечивает очень узкую полосу луча. Узкий луч — лишь одна из причин, почему охотники предпочитают зеленый свет красному свету в прицелах. Еще кое-что, что делает зеленый свет идеальным светом для охоты, заключается в том, что животных не пугает зеленый свет, и его нельзя увидеть прямо.Зеленые лучи видны только сбоку, что делает их идеальным выбором для тех случаев, когда вы пытаетесь быть незаметным.

Синий

Синие лучи могут использоваться в качестве ночных и работать почти так же хорошо, как красные лучи из-за черных линий, которые они наносят на белую бумагу. Синие лучи и фильтры также могут использоваться охотниками ночью, потому что они отлично подходят для отслеживания кровяных следов на листве.

Желтый

Некоторые из вас, начинающие энтузиасты фонарей, могут не осознавать, что желтый — это традиционный цвет луча и одна из лучших проекций, так как он может проецировать свет на расстояние до 30 футов.Недостаток желтых лучей заключается в том, что при использовании в ночное время они сильно мешают вашему зрению, поэтому вашим глазам требуется время, чтобы привыкнуть. Желтые лучи отлично подходят для аварийных комплектов, где яркость нужна больше всего.

Пурпурный / UV

Думая о фиолетовых лучах, мы хотим, чтобы вы больше думали о линиях черного света. С помощью фиолетовых лучей светлые цвета выглядят так, как будто они светятся. Единственное, на что вам нужно обратить внимание с фиолетовыми огнями, это то, что они действительно излучают ультрафиолетовый свет, поэтому вы не хотите смотреть прямо в него.Пурпурный луч немного отличается от ультрафиолетового, поскольку ультрафиолетовый луч используется в различных приложениях различными организациями. Ультрафиолетовые лучи используются медицинским персоналом, правоохранительными органами и т. Д. Ультрафиолетовые лучи могут использоваться для поиска жидкостей организма, обнаружения фальшивых денег и т. Д.

Это лишь некоторые из различных цветов луча, предлагаемых для фонарей. Многие производители также предлагают двойные лучи, такие как красный / белый, красный / желтый, синий / красный и т. Д. Преимущество двойного луча заключается в том, что вы получаете преимущества от обоих лучей без необходимости покупать дополнительные лучи для вашего тактического фонаря.

Как работает фонарик


1 — Чемодан Трубка, в которой находятся части фонарика, включая батареи и лампу (лампочку).

2 — Контакты Очень тонкая пружина или полоска металла (обычно из меди или латуни), которая расположена по всему фонарю и обеспечивает электрическое соединение между различными частями — батареями, лампой и выключателем. Эти части проводят электричество и «все подключают», замыкая цепь.

3 — Выключатель Электроэнергия активируется, когда вы переводите выключатель в положение ВКЛ, что дает вам свет. Подача электричества прерывается, когда переключатель переводится в положение ВЫКЛ., Таким образом выключая свет.

4 — Отражатель Пластиковая деталь, покрытая блестящим алюминиевым слоем, которая окружает лампу (лампочку) и перенаправляет световые лучи от лампы, чтобы обеспечить устойчивый световой луч, который вы видите, излучаемый из фонарик.

5 — Лампа Источник света в фонарике. В большинстве фонарей лампа представляет собой либо вольфрамовую нить (лампа накаливания), либо светоизлучающий диод (твердотельная лампа), также известный как светодиод. Вольфрамовая нить или светодиод светится, когда через нее проходит электричество, производя видимый свет. Вольфрам — это природный элемент, а вольфрамовая нить — очень тонкая проволока. Вольфрамовые лампы необходимо заменить при обрыве вольфрамовой нити. Светодиод содержит очень маленький полупроводник (диод), заключенный в эпоксидную смолу, и эта часть излучает свет, когда через нее проходит электричество.Светодиодные фонарики om широко считаются «небьющимися» и незаменимыми лампами на весь срок службы.

6 — Линза Линза — это прозрачная пластиковая часть, которую вы видите на передней части фонарика, которая защищает лампу, поскольку лампа сделана из стекла и легко разбивается.

7 — Батарейки При активации батарейки являются источником питания вашего фонарика.

Вне зависимости от того, находитесь ли вы на улице в ночном приключении или находитесь в темноте из-за отключения электричества после шторма, удобство портативного света — это всего лишь простая кнопка на фонарике.Но как же работает фонарик?

Как все эти части фонарика работают вместе?

Когда переключатель фонаря переводится в положение ВКЛ, он вступает в контакт между двумя контактными полосками, которые начинают электрический ток, питаемый от батареи. Батареи соединены таким образом, что электричество (поток электронов) проходит между положительным и отрицательным электродами батареи. Батареи опираются на небольшую пружину, которая соединена с контактной полосой.Контактная полоса проходит по длине батарейного отсека и контактирует с одной стороной переключателя. На другой стороне переключателя есть еще одна плоская контактная полоса, которая идет к лампе (лампочке), обеспечивая электрическое соединение. К лампе подключена еще одна часть, которая контактирует с положительным электродом верхней батареи, замыкая цепь к лампе и завершая выработку электричества.

При активации электричеством вольфрамовая нить или светодиод в лампе начинает светиться, производя видимый свет.Этот свет отражается от отражателя, расположенного вокруг лампы. Отражатель перенаправляет световые лучи от лампы, создавая устойчивый луч света, который вы видите излучаемого фонариком. Прозрачная линза закрывает лампу фонарика, чтобы стекло лампы не разбилось.

Когда переключатель фонарика переводится в положение «ВЫКЛ.», Две контактные полоски физически раздвигаются, и путь электрического тока прерывается, что приводит к прекращению производства света и выключению фонарика.

Чтобы портативный фонарик работал, все вышеперечисленные детали должны быть соединены и установлены на свои места. Иначе у вас разомкнутая цепь и электричество не пойдет.

.

Добавить комментарий

Ваш адрес email не будет опубликован.
