Электрический линейный привод: типы, устройство и критерии выбора

Что такое электрический линейный привод. Какие бывают типы линейных приводов. Из чего состоит линейный электропривод. На что обратить внимание при выборе привода для конкретной задачи.

Что такое электрический линейный привод

Электрический линейный привод — это устройство, которое преобразует вращательное движение электродвигателя в линейное перемещение. Он позволяет толкать, тянуть, поднимать, опускать, позиционировать или поворачивать различные грузы.

Основные преимущества электрических линейных приводов:

• Простота установки и использования
• Точное управление движением
• Энергоэффективность
• Долгий срок службы при минимальном обслуживании
• Компактность по сравнению с гидравлическими и пневматическими системами
• Экологичность (отсутствие утечек жидкости)

Основные типы электрических линейных приводов

Существует несколько основных типов электрических линейных приводов:

1. Параллельные электроприводы

В таких приводах двигатель расположен параллельно червячной передаче. Они обеспечивают работу в широком диапазоне нагрузок и скоростей, но производят больше шума.

2. Г-образные электроприводы

Двигатель расположен перпендикулярно червячной передаче. Обладают повышенным усилием самоторможения и более тихой работой.

3. Встроенные электроприводы

Двигатель расположен на одной линии с червячной передачей. Имеют большую втягиваемую длину, но более компактны.

4. Редукторные электродвигатели

Позволяют создавать экономичные системы с использованием одной или нескольких червячных передач. Подходят для механической синхронизации.

5. Сдвоенные двигатели

Обеспечивают независимое или синхронное перемещение в двух направлениях. Позволяют сократить количество деталей в системе.

Из чего состоит линейный электропривод

Основные компоненты линейного электропривода:

• Электродвигатель (постоянного или переменного тока)
• Редуктор (система шестерен)
• Ходовой винт с ведущей гайкой
• Корпус
• Выдвижной шток
• Концевые выключатели
• Электронные компоненты управления

Принцип работы: вращение двигателя через редуктор передается на ходовой винт. Гайка, перемещающаяся по винту, толкает или тянет шток, обеспечивая линейное движение.

Критерии выбора электрического линейного привода

При выборе привода для конкретной задачи необходимо учитывать следующие факторы:

1. Нагрузка

Какое усилие требуется развивать приводу? Различают статическую (удерживающую) и динамическую (рабочую) нагрузку. Нужно определить направление приложения силы — толкающее, тянущее, вертикальное или горизонтальное.

2. Скорость

Какая линейная скорость перемещения необходима? Следует учитывать, что увеличение скорости обычно снижает развиваемое усилие.

3. Рабочий цикл

Какова интенсивность работы привода? Рабочий цикл — это отношение времени работы к общему времени цикла. Высокий рабочий цикл требует более мощного привода.

4. Доступное пространство

Какие габариты допустимы для установки привода? Это влияет на выбор типа привода (встроенный, параллельный и т.д.).

5. Условия эксплуатации

В какой среде будет работать привод? Нужна ли защита от пыли, влаги? Требуется ли бесшумная работа?

Преимущества электрических приводов перед гидравлическими

Электрические линейные приводы имеют ряд преимуществ по сравнению с гидравлическими системами:

• Более точное и плавное управление движением
• Отсутствие утечек жидкости
• Простота установки (не требуются насосы, шланги, резервуары)
• Меньшие габариты
• Более низкая стоимость эксплуатации
• Экологичность
• Бесшумность работы

Области применения линейных электроприводов

Электрические линейные приводы находят применение во многих отраслях:

• Промышленная автоматизация (регулируемые рабочие места, конвейеры)
• Медицинское оборудование (больничные кровати, подъемники)
• Транспорт (открывание дверей, люков)
• Сельское хозяйство (управление заслонками, подъемники)
• Робототехника и аниматроника
• Бытовая техника (подъемники для ТВ, проекторов)
• Возобновляемая энергетика (позиционирование солнечных панелей)

Особенности эксплуатации линейных электроприводов

При использовании электрических линейных приводов следует учитывать некоторые особенности:

Боковые нагрузки

Следует избегать приложения боковых (радиальных) нагрузок к приводу. Это может вызвать заклинивание и сократить срок службы. При необходимости нужно использовать дополнительные направляющие.

Концевые выключатели

Большинство приводов имеют встроенные концевые выключатели. Они предотвращают перегрев двигателя при достижении крайних положений. Важно правильно настроить концевики.

Синхронизация приводов

Для точной синхронной работы нескольких приводов требуется система управления с обратной связью. Простое параллельное подключение не гарантирует синхронности из-за разницы в нагрузке и скорости двигателей.

Температурный режим

Приводы тестируются на работу в широком диапазоне температур. Однако экстремальные условия могут сократить срок службы. Следует избегать резких перепадов температуры.

Техническое обслуживание линейных электроприводов

Электрические линейные приводы отличаются низкими требованиями к обслуживанию:

• Внутренние компоненты смазаны на весь срок службы
• Не требуется замена рабочей жидкости (в отличие от гидравлики)
• Периодически нужно проверять крепления и электрические соединения
• При интенсивной эксплуатации рекомендуется проводить осмотр раз в год

Основные причины выхода из строя — перегрузка, неправильный монтаж и экстремальные условия эксплуатации. При правильном подборе и использовании электрические приводы служат долгие годы.

Что такое линейный электропривод и как его выбрать?

Эта серия статей призвана охватить различные темы, касающиеся линейных электроприводов и факторов, которые необходимо учитывать при покупке электропривода и его компонентов. В первой части мы рассмотрим, что такое линейный привод, какие существуют типы электроприводов и как их следует выбирать в соответствии с заданными требованиями.



Последующие разделы будут посвящены таким вопросам, как устройство линейного электропривода и добавляемые опции безопасности. Кроме того мы разберем учитываемые характеристики нагрузки и скорости и их регулирование с учетом области применения. Будут также рассмотрены степени IP для защиты привода от воздействия жидкостей и пыли. Наконец, мы обсудим различные датчики, используемые в электрических системах линейного перемещения для обратной связи по положению.



Что такое линейный электропривод?

Линейный электропривод представляет собой устройство, которое преобразует вращательное движение двигателя в линейное. Линейный электропривод можно интегрировать в любое оборудование для толкания, вытягивания, подъема, опускания, позиционирования или поворота груза.

TiMOTION специализируется на производстве электроприводов и систем перемещения, которые используются в медицине, промышленности, быту и в офисных помещениях.



Линейный электромеханический привод содержит множество компонентов и опций. Благодаря вертикальной интеграции компания TiMOTION разрабатывает, производит и изготавливает на заказ широкий спектр компонентов, в том числе двигатели, червячные передачи и приводные гайки, в соответствии с требованиями клиентов и сферой применения.



Наша компания самостоятельно производит детали из пластика методом литья под давлением, а также выпускает электронные платы, чтобы гарантировать качество и долговечность своей продукции. Клиентам предоставляется возможность оптимизировать программы и интегрировать различные перемещения для работы приводов в определенных условиях. Например, с помощью информации датчиков о положении можно синхронизировать движение двух электроприводов.



Типы электроприводов

TiMOTION разрабатывает и производит линейные электроприводы различных типов. Все они взаимозаменяемы и настраиваются в соответствии с потребностями заказчика и областью применения.



1. Параллельные электроприводы

Двигатель расположен параллельно червячной передаче. Параллельные электроприводы, как правило, приводятся в движение цилиндрическими зубчатыми передачами с большим выбором передаточных чисел. Эти приводы позволяют работать в большем диапазоне нагрузок и скоростей, но производят более высокий уровень шума, чем приводы, оснащенные передачами с червячным колесом. Вот примеры параллельных приводов TiMOTION: MA2, MA5, TA2P.

2. Электроприводы, расположенные под прямым углом, или Г-образные электроприводы

Двигатель расположен перпендикулярно червячной передаче. Г-образные электроприводы обычно приводятся в движение передачами с червячным колесом. У этих приводов меньший выбор передаточных чисел, чем у цилиндрических зубчатых передач, поэтому они считаются менее эффективными, но более тихими, и характеризуются повышенным усилием самоторможения. Вот примеры приводов TiMOTION, расположенных под прямым углом: TA43, TA23, TA31, TA37.

3. Встроенные электроприводы

Двигатель расположен на одной линии с червячной передачей. Поэтому встроенные электроприводы характеризуются большей втягиваемой длиной. Обычно они приводятся в движение планетарной редукторной установкой и специально разрабатываются для работы в условиях ограниченных размеров. Однако уровень шума встроенных приводов выше. Вот примеры встроенных приводов TiMOTION: JP3 и JP4.





4. Редукторные электродвигатели

Редукторные электродвигатели позволяют создавать экономичные и универсальные системы с использованием одной или нескольких червячных передач. Компактные редукторные электродвигатели обычно имеют передачи с червячным колесом и являются идеальным выбором для механической синхронизации. Вот примеры редукторных электродвигателей TiMOTION: TGM1, TGM2, TGM3, TGM4, TGM5 и TGM7.





5. Сдвоенные двигатели

Сдвоенные двигатели обеспечивают независимое или синхронное перемещение в двух направлениях. Обычно в таких двигателях используют передачу с червячным колесом, что обеспечивает более тихое перемещение. Цена такого единичного устройства, как правило, выше, но в общей стоимости системы будет обеспечиваться экономия за счет сокращения количества деталей, необходимых для выполнения различных перемещений. Примером может служить сдвоенный двигатель TiMOTION TT1.



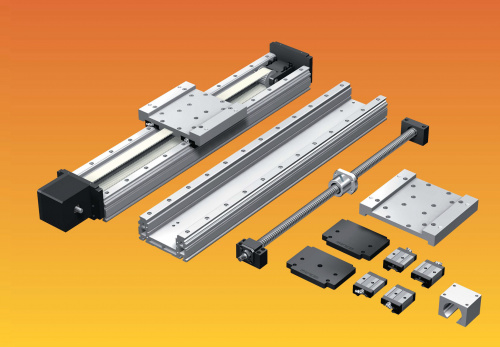

6. Ползунковые электроприводы

Ползунковые электроприводы позволяют осуществлять линейное перемещение без использования наружной трубы. Переднее крепление соединено с приводной гайкой, которая перемещается по червячному винту. Вот примеры ползунковых электроприводов TiMOTION: TA5P.





7. Электрические колонны с регулируемой высотой

TiMOTION производит подъемные колонны для применения в промышленности, медицине и эргономичных устройствах. Такие колонны позволяют перемещать большие грузы вертикально и при этом хорошо сохраняют устойчивость. Наши промышленные и медицинские колонны используют в конструкциях медицинских и бариатрических коек, а также производственных рабочих мест, регулируемых по высоте. Колонны обеспечивают безопасность и комфорт пользователей. Вот примеры электрических колонн TiMOTION для использования в промышленности и медицине: TL3, TL17, TL27, TL10H, TL18AC.



TiMOTION также предлагает ряд эргономичных колонн по стандарту BIFMA для рабочих столов с регулируемой высотой. Предлагаются колонны различных цветов, форм и ориентаций, а также конструкции в двух- или трехъярусном исполнении. Примеры эргономичных колонн TiMOTION для рабочих столов, регулируемых по высоте: TL4, TL5, TL7, TL9, TL13, TL14 et TL15.





Как выбрать электропривод, подходящий для конкретной области применения?

Надлежащий выбор электропривода очень важен для любого успешного проекта автоматизации. Существует множество моделей приводов с параллельным, Г-образным и встроенным расположением двигателей. Такие модели могут использоваться во многих областях.

Специфические требования предполагают создание уникального проектного решения. Чтобы правильно выбрать привод, необходимо учитывать область применения и соответствующие технические ограничения, в том числе по скорости, нагрузке, коэффициенту загруженности, доступному пространству и рабочей среде.



1. Определение нагрузки

Прилагаемая нагрузка является ключевым фактором при выборе привода и определяет параметры его компонентов (двигателя, приводной гайки, резьбовых деталей, шестерен, шарикоподшипников и т. д.).

Важно определить, в каком направлении должен перемещаться привод (должен ли он тянуть, толкать, двигаться вертикально или горизонтально) и какой должна быть длина его перемещения.

Это также будет зависеть от диаметра внутренней и наружной труб привода. Все эти факторы влияют на допустимую нагрузку привода и его прочность.



2. Определение скорости

Скорость является основополагающим критерием при выборе привода.

Не все механизмы или материалы выдерживают работу на высоких скоростях. Высокая скорость при повышенной нагрузке может привести к преждевременному износу привода и повлиять на срок его службы. Поэтому для защиты каждого устройства от повреждений устанавливают предельные скорость и нагрузку, которые нельзя превышать. Скорость зависит в том числе от шага резьбы и характеристик двигателя.



3. Определение коэффициента загруженности

Коэффициент загруженности, характеризующий соотношение между временем работы устройства и временем его простоя, существенно отличается для различных областей применения. Коэффициент загруженности является определяющим фактором при выборе привода, а также материалов и механизмов для его изготовления. За счет этого обеспечивается оптимальный срок службы оборудования и ограничивается скорость износа механических деталей или возможный перегрев.

Электроприводы с параллельным расположением двигателя, например приводы с цилиндрической зубчатой передачей, выдерживают более высокий коэффициент загруженности и большее количество циклов работы.



4. Определение свободного пространства

Выбор привода учитывает также наличие свободного пространства в системе.

Помимо нагрузки, длины хода и скорости важно рассмотреть вопрос о том, будет ли привод работать в ограниченном пространстве, существуют ли пространственные ограничения и требования, которые необходимо учитывать при интеграции в данной области применения.

Например, благодаря центрированию двигателя по отношению к винту встроенные электроприводы оказываются более компактными и поэтому идеально подходят для установки в ограниченном пространстве. Размеры привода зависят от монтажной конфигурации (встроенное, Г-образное или параллельное расположение двигателя).



5. Определение рабочей среды

Рабочая среда, в которой будет работать оборудование, является определяющим параметром при выборе надлежащего электропривода. Оборудование будет работать в помещении или на открытом воздухе? Будет ли оно подвержено воздействию пыли, твердых загрязняющих веществ или влаги? Следует полагаться на интенсивную очистку с использованием моющих средств или же на очистку под высоким давлением? Используемые материалы и обеспечиваемые степени защиты (IP) будут различаться в зависимости от требований к рабочей среде. Требуется ли бесшумная работа? Г-образные электроприводы благодаря пластиковым передачам с червячным колесом обеспечивают более тихий ход, который идеально подходит для медицинского или бытового оборудования.



Все можно изменить, все можно приспособить…

Выбор типа электропривода зависит от многих параметров. Важно выбрать линейный привод, который будет соответствовать требованиям для данной области применения.

Каждая область применения подразумевает перечень требований, которые являются существенными при выборе подходящего электропривода. Однако бюджет заказа также учитывается при проектировании. Некоторые неизбежные технические ограничения требуют увеличения бюджета. Чтобы создать наиболее подходящее устройство, необходимо оценить все указанные параметры.



У вас есть вопросы о наших электроприводах или вам необходима помощь с проектом автоматизации? Обращайтесь в наше местное торговое подразделение! TiMOTION стремится к партнерскому сотрудничеству со своими клиентами, чтобы можно было предоставить качественные решения, адаптированные к конкретным потребностям заказчиков.



В следующей статье вы узнаете о внутренних и внешних компонентах, из которых состоит линейный электропривод.

Линейные приводы

Приводы 101 — Все, что вам нужно знать о приводах.

Этот блог поможет вам понять всю используемую терминологию и даст вам понимание того, как на самом деле работает и работает линейный привод. Когда вы понимаете основы, вам будет намного проще выбрать свой собственный электрический линейный привод.

Однако сначала давайте определимся, что такое привод?

Актуатор — это устройство, которому требуется вход источника энергии, вход внешнего сигнала, оба из которых затем создают выход, обычно в форме движения, которое может быть либо вращательным, либо линейным.

Для целей этой статьи мы сосредоточимся больше на линейном приводе.

Чтобы помочь вам в дальнейшем, мы создали статью под названием «Не используйте линейный привод, пока не прочтете эти 5 шагов”Это может помочь вам избежать многих ошибок при покупке электрического линейного привода через Интернет.

Мы также создали калькулятор, который можно использовать для расчета того, какой тип линейного привода может вам понадобиться для конкретного применения. Просто введите некоторые основные данные в калькулятор, и результаты будут показаны. Щелкните здесь, чтобы просмотреть калькулятор линейного привода

Что такое линейный привод?

Электрический линейный привод представляет собой устройство, которое преобразует вращательное движение двигателя переменного или постоянного тока в линейное движение, то есть обеспечивает как толкающие, так и тянущие движения.

Нажимая и вытягивая, можно поднимать, опускать, сдвигать, регулировать, наклонять, толкать или тянуть предметы, просто нажав кнопку.

Кроме того, линейные приводы обеспечивают безопасное и чистое движение с точным управлением движением, которое вы, как оператор, имеете полный контроль. Они энергоэффективны и имеют долгий срок службы при минимальном обслуживании или вообще без него.

Установить привод очень просто по сравнению с гидравлическими или пневматическими системами, и они занимают гораздо меньше места, поскольку не имеют насосов или шлангов. По той же причине они значительно дешевле гидравлических или пневматических приводов.

Электрический линейный привод состоит из двигателя постоянного или переменного тока, ряда шестерен и ходового винта, включая ведущую гайку, которая толкает главный стержневой вал внутрь и наружу. Это, по сути, то, из чего состоит весь линейный привод, и все, что меняется от привода к приводу, — это размер двигателя, зубчатая передача и ходовой винт. Некоторая другая электроника помогает выполнять переключение по предельному ходу и параметры позиционной обратной связи, но в основном привод — это не что иное, как двигатель, некоторые шестерни и ходовой винт.

Что такое подъемная колонна?

Подъемные колонны — еще одна форма линейного привода. Как правило, они обеспечивают более длинный ход, поскольку имеют несколько ступеней, что позволяет им растягиваться и сокращаться на большую длину, чем в полностью закрытом состоянии. Другими словами, Подъем колонны является исполнительным элементом в исполнительном механизме.

Еще одно преимущество колонного подъемника состоит в том, что линейная направляющая встроена в конструкцию привода и не требует дополнительных внешних добавлений. Линейный привод обычно не справляется с боковой нагрузкой (мы обсудим это позже). В лифтах с колоннами встроена направляющая система, поэтому они лучше подходят для одних применений, чем для других.

Зачем использовать электрический линейный привод вместо гидравлического?

Электрические линейные приводы — идеальное решение, когда вам нужно простое, безопасное и чистое движение с точным и плавным управлением движением. Вы можете выбрать системы приводов для регулировки, наклона, толкания, вытягивания и подъема с довольно высокими усилиями.

Гидравлическая система способна к огромным силам, но для этих систем требуются насосы высокого давления, клапаны высокого давления и трубопроводы, а также резервуар для хранения всей этой гидравлической жидкости. Так что, если у вас много места, а деньги не имеют значения, тогда гидравлика может быть в пути.

Гидравлический привод использует жидкость для толкания поршня вперед и назад, тогда как электрический линейный привод использует двигатель переменного или постоянного тока для привода ходового винта, ходовой винт снабжен гайкой, которая перемещается вверх и вниз по ходовому винту, преобразуя вращательное движение. в линейное движение.

У использования гидравлики есть недостатки с точки зрения эксплуатации. И это контроль. Когда дело касается этих систем, у вас очень мало контроля точности.

Линейный привод имеет долгий срок службы при минимальном техническом обслуживании или вообще без него. Это обеспечивает очень низкие общие эксплуатационные расходы по сравнению с другими системами.

Системы электрических актуаторов бесшумны, чисты, нетоксичны и энергоэффективны. Они соответствуют постоянно растущим требованиям и законодательству в отношении экологически безопасного оборудования.

Какие реальные примеры того, что может делать линейный привод?

Линейные приводы перемещают объекты, и за эти годы мы видели тысячи применений.

Вот некоторые примеры практических приложений автоматизации:

• Моторизованные люки
• Подъемники для кухонной техники
• Дроссельное регулирование
• Люк для судового двигателя
• Выдвиньте ступеньки
• Регуляторы снегоочистителя
• Хопперы
• Скрытые двери
• Солнечные панели
• Раздвижные двери
• Раздвижные окна
• Реализации для сельского хозяйства
• Аниматроника и робототехника.

Промышленные применения включают:

• Регулируемые заслонки и регулируемые по высоте рабочие места
• Домашняя автоматизация, например перемещение телевизоров или проекторов.

В чем разница между статической и динамической нагрузкой?

Вы можете увидеть в наших спецификациях, что мы упоминаем оба из них. Динамическая, рабочая или подъемная нагрузка — это сила, которая будет приложена к линейному приводу во время его движения. Статическая нагрузка, иногда называемая удерживающей нагрузкой, — это сила, которая будет приложена к линейному приводу, когда он не находится в движении. Динамическая нагрузка — это то, что вам нужно, чтобы что-то переместить, а статическая нагрузка — это то, что вам нужно, чтобы затем удерживать это что-то на месте.

В каком направлении могут быть приложены нагрузки к линейным приводам?

Линейные приводы могут использоваться при растяжении, сжатии или в сочетании. Мы называем это толкающей или толкающей силой. Следует избегать боковой или поперечной нагрузки. Но в этих ситуациях мы предлагаем клиентам использовать линейные направляющие или направляющие в своей системе, чтобы иметь возможность справляться с любой боковой нагрузкой, и полагаться на привод, чтобы обеспечить чистую работу толкания и тяги.

Допускается ли боковая нагрузка на линейные приводы?

Боковая нагрузка или радиальная нагрузка — это сила, приложенная перпендикулярно к центральной линии линейного привода. Эксцентрическая нагрузка — это любая сила, центр тяжести которой не действует через продольную ось привода. Всегда следует избегать как боковой нагрузки, так и эксцентрической нагрузки, поскольку они могут вызвать заедание и сократить срок службы линейного привода. Однако если вы используете Выдвижной ящик в приложении это сильно повлияет на то, сколько нагрузки можно применить. Поместив движущийся объект на Выдвижной ящик это позволяет удерживать вес на салазках, а не на приводе, который принимает на себя весь вес.

Есть ли у линейных приводов концевые выключатели?

Большинство линейных приводов имеют встроенные концевые выключатели. Тип доступных концевых выключателей варьируется в зависимости от ассортимента продукции, включая электромеханические, магнитные бесконтактные и поворотные кулачки. Концевые выключатели обычно предварительно настроены на приводах для остановки хода привода, когда он достигает своего полного выдвижения и полного втягивания.

Концевые выключатели важны, потому что они предотвращают возгорание привода и остановку двигателя, когда он достигает конца хода. Концевой выключатель просто отключает питание двигателя.

Внешние концевые выключатели позволяют гибко устанавливать пределы перемещения в вашей системе в соответствии с вашим конкретным применением. Заказчик несет ответственность за правильную настройку концевого выключателя в установке. Если концевые выключатели не установлены или настроены неправильно, установка может быть повреждена во время работы.

Какие типы двигателей используют линейные приводы?

Линейные приводы доступны с вариантами двигателей переменного или постоянного тока, однако в каждом диапазоне есть предпочтительные стандартные типы. Двигатели постоянного тока являются наиболее популярными и обычно рассчитаны на 12 В. Двигатели на 24 В используются в более промышленных приложениях или в приводах большой мощности. 24 В более эффективен для приложений с большей силой

Двигатели переменного тока будут либо однофазными двигателями 220-240 В переменного тока, либо трехфазными двигателями 220-240 / 380-415 В переменного тока (50/60 Гц) или двигателями 24 В постоянного тока.

Доступны ли линейные приводы с разной скоростью?

Линейные приводы доступны с различными линейными скоростями, и стандартный список подробно описан для каждого продукта. Все, что изменится в приводе для достижения различных скоростей, — это изменение передачи. Но учтите, что при переключении передач на другую скорость изменится и сила. Сила и скорость всегда идут на компромисс.

Каков рабочий цикл линейного привода?

Рабочий цикл рейтинг для линейного привода обычно выражается в процентах от «времени включения» (отношение времени включения к общему времени) или как расстояние, пройденное за период времени. Номинальный рабочий цикл выражается по-разному для разных типов приводов.

Какой тип монтажа у линейных приводов?

Линейные приводы обычно имеют точки крепления, которые мы называем скобами на каждом конце привода, чтобы обеспечить поворотное движение. Есть несколько вариантов, двойная скоба в стандартной комплектации, но обычно каждый привод имеет свой стандартизированный Монтажный кронштейн что вы бы использовали.

Какие типы корпусов есть у линейных приводов?

Линейные приводы имеют разные степени защиты IP. Чем меньше число, тем ниже защита. IP54 обеспечивает базовую защиту, например от пыли, а более высокий рейтинг IP66 обеспечивает водонепроницаемость и идеально подходит для использования на открытом воздухе. В приведенной ниже таблице показаны степени защиты IP каждого линейного привода Firgelli. Мы также написали отдельный пост в блоге только на тему Степень защиты линейного привода здесь.

Возможен ли обратный ход в электромеханических линейных приводах?

Если не указано иное, обратный ход возможен для всех электрических линейных приводов. Обратное движение — это когда прикладывается сила, превышающая статическую, что позволяет валу привода двигаться без приложения к нему силы. Приводы, в которых используется шарико-винтовая передача, обычно оснащены электрическим тормозом (обычно установленным на двигателе), чтобы предотвратить обратное движение привода нагрузкой.

Может ли линейный привод резко остановиться?

Мы не рекомендуем приложения, в которых возможны жесткие остановки, потому что это может привести к заклиниванию привода. Примеры заклинивания включают выход за пределы концевых выключателей и заклинивание гайки и винта внутри на крайних концах хода или прижимание привода к неподвижному объекту и, таким образом, сильная перегрузка привода.

Каковы общие факторы отказа линейного привода?

Неправильная загрузка, неправильная установка, чрезмерная нагрузка и экстремальные условия окружающей среды могут способствовать преждевременному отказу привода. Самым популярным на сегодняшний день является перегрузка из-за увеличения силы.

Можно ли синхронизировать два или более линейных привода?

Небольшие различия в скорости двигателя — это нормально. А различная нагрузка на привод может очень легко привести к рассинхронизации устройств. Поэтому нельзя гарантировать синхронную работу агрегатов. Для точного синхронизация рекомендуется система управления замкнутой петлей. Это возможно с помощью Actuator со встроенной обратной связью и что данные обратной связи отправляются в Контроллер где этот контроллер затем вычисляет, как заставить приводы работать вместе, независимо от их загрузки или разницы в скорости. Приводы обратной связи включают potentiometers, оптические датчики, или датчики зала.

Смазочены ли приводы на всю жизнь?

Линейные приводы смазаны смазкой для внутренних частей привода, включая сборки коробки передач и сборки из привода и гайки. Приводы смазаны на всю жизнь.

Температурный тест

В температурный тест актуаторы проверяются на работу при экстремальных температурах, а также на быстрое изменение температуры. В большинстве случаев тесты проводятся на приводе, чтобы выдержать переход от среды 100 градусов по Цельсию до -20 градусов по Цельсию неоднократно и по-прежнему поддерживать полную функциональность.

Для получения более подробной информации о том, как работает линейный привод, мы создали эту статью «Внутри линейного привода — Как работает актуатор»

Поисковая система список предварительных линейных https://www.firgelliauto.com/pages/linear-actuators-1 Actuators 101 — Все, что вам нужно знать. Лир все используемые термины и получить глубокое понимание того, как актуатор действительно работает и работает. Когда вы понимаете основы, это делает его гораздо проще для вас, чтобы выбрать свой собственный. Приводы являются электромеханическими устройствами, которые движутся линейным движением. Видимость Видимость Видимые (по 12/3/2020, 1:47 PM PST) Скрытый шаблон Выберите шаблон для этой страницы. Шаблон суффикс страница Отправить

Линейные сервоприводы | IMA

Линейный сервопривод IMA имеет уникальную встроенную конструкцию серводвигателя.

IMA представляет собой встроенный линейный сервопривод в компактном корпусе для тяжелых условий эксплуатации. Линейные сервоприводы IMA, доступные как в шариковой, так и в ролико-винтовой конфигурации, обеспечивают усилие до 30,6 кН (6875 фунтов силы) даже в приложениях с высоким рабочим циклом. В IMA используется стандартный серводвигатель с различными типами обратной связи. Доступен в пищевом покрытии для санитарно-гигиенических применений.

Поддерживает интеграцию приводов сторонних производителей

Продукты Tolomatic для интегрированных двигателей (IMA и IMAS) поддерживают интеграцию с сервоприводами различных производителей. Почаще заходите на нашу страницу ресурсов по интеграции привода, так как мы продолжим добавлять сопроводительную документацию и файлы двигателя. Tolomatic также поддерживает бесшовную интеграцию с Rockwell Automation за счет использования утвержденных пользовательских файлов двигателей (CMF) и в качестве партнера по технологиям и Encompass. См. наши технические примечания по использованию инструмента импорта CMF и взаимодействию привода IMA и абсолютного энкодера с сервоприводами Rockwell Automation.

НОВАЯ БРОШЮРА: Варианты расширенного каталога IMA

Чрезвычайно долгий срок службы линейных сервоприводов IMA

Используя запатентованную Tolomatic конструкцию повторной смазки, линейные сервоприводы IMA для тяжелых условий эксплуатации можно легко повторно смазывать без разборки в течение очень длительного времени. срок службы.

Линейный сервопривод IMA упрощает механическую конструкцию.

Уникальная конструкция встроенного линейного сервопривода Tolomatic исключает:

• Гидравлические системы
• Пневматические системы
• Загрязнение воздухом или маслом
• Моторные муфты, адаптеры, зубчатые ремни и коробки передач
• Принудительное воздушное или водяное охлаждение
• Потребность в нескольких поставщиках
• Ненужный сборочный труд

Максимальный ход IMA

Размер	ИМА 22	ИМА 33	ИМА 44	ИМА 55
Стандартный	12 дюймов	18 дюймов	18 дюймов	18 дюймов
Метрическая система	305 мм	457 мм	457 мм	457 мм

IMA Max Force

Размер	ИМА 22	ИМА 33	ИМА 44	ИМА 55
Стандартный	325 фунтов силы	2500 фунтов силы	4000 фунтов силы	6875 фунтов силы
Метрическая система	1,5 кН	11,1 кН	17,8 кН	30,6 кН

Максимальная скорость IMA

Размер	ИМА 22	ИМА 33	ИМА 44	ИМА 55
Стандартный	28 дюймов/с	48 дюймов/с	52,5 дюйма/с	31,4 дюйма/с
Метрическая система	711 мм/с	1219 мм/с	1334 мм/с	787 мм/с

IMA соответствует вашему приводу/контроллеру

Просмотр и печать

Характеристики IMA и механические характеристики

Просмотр и печать

IMA 22-MV21/22-MV23/33-MV21 Скорость и тяга

Просмотр и печать

Опции IMA Rod Cond (Met, RCL, SRE, ALC + MET, ALC)

Просмотр и печать

Информационный центр:

Каталоги и брошюры

СЕРТИКАЦИИ

Флайеры

сертификаты

.

Руководства

Детали и листы технического обслуживания

Программное и микропрограммное обеспечение

Технические бюллетени

Положения и условия

• Положения и условия продажи

Видео

Белые бумаги

Вебинары

Аэрокосмическая сварка

Семейство продуктов: Электрический
Используется: . компании по производству оборудования необходимо было заменить существующие гидравлические цилиндры, используемые в ограждениях, чтобы обеспечить гибкое позиционирование, сократить техническое обслуживание / загрязнение и снизить потребление энергии.
Семейство продуктов: IMA
Используемый продукт: IMA33

Моделирование движения

Задача: Замена существующей гидравлической системы электрическим приводом для имитации вибраций и других возмущений в симуляторе движения.
Семейство продуктов: Интегрированный привод двигателя IMA
Используемый продукт: IMA44

Горячеканальная машина для литья под давлением

Задача: Производитель оборудования для литья под давлением столкнулся с длительными сроками выполнения заказов от своего существующего поставщика электрических приводов.
Семейство продуктов: Интегрированный привод двигателя IMA
Используемый продукт: IMA

Асептическое литье пластмасс под давлением

Задача: Точное позиционирование продукта, воздуходувок, сварочных аппаратов и т. д.
Семейство продуктов: Электрический
Используемый продукт: Встроенный привод двигателя IMA

Управление колесом высокоскоростного поезда

Описание применения по поворотам трассы.

Используемый продукт: Модифицированный линейный сервопривод IMA44
Тип продукта: Модифицированный стандарт

Контрольные списки приложений

Воспользуйтесь ссылками ниже, чтобы найти дистрибьютора Tolomatic в вашем регионе, узнайте больше информации о том, как указать и настроить ваш привод, информацию о запчастях, а также рекомендации и советы по выбору.

Найти дистрибьютора Tolomatic

Линейные приводы | ФИРГЕЛЛИ | Электрические линейные приводы 12 В и 24 В

FIRGELLI — IDEAS IN MOTION

Электрические линейные приводы для любого применения! Мы предлагаем широкий выбор универсальных электрических линейных приводов с диапазоном хода от 1 до 50 дюймов и усилием от 15 до 2200 фунтов, которые должны поддерживать любую интеграцию продукта. Мы держим все на складе и отправляем в тот же день, если мы получим ваш заказ до 13:00 по тихоокеанскому времени. Если вы ищете линейные приводы, которые работают синхронно, наши линейные приводы с обратной связью идеально подходят для вас.

Универсальный линейный привод В наличии

• Ход 2–12 дюймов
• Сила 110–330 фунтов

149,95 долл. США

долл. США

Линейные приводы с регулируемым ходом В наличии

• Сила 35–200 фунтов
• Ход 1–29 дюймов

154,95 долл. США

долл. США

Классические линейные приводы со штоком В наличии

• Сила 35–200 фунтов
• Ход 1–24 дюйма

От 119 долларов0,99

долларов США

Стержневые приводы для тяжелых условий эксплуатации В наличии

• Сила 200–1000 фунтов
• Ход 3–30 дюймов

От 139,99 долларов США

долларов США

Линейные приводы премиум-класса В наличии

• Сила 35–200 фунтов
• Ход 1–30 дюймов

От 136,95 долларов США

долларов США

Высокомощные линейные приводы Premium В наличии

• Сила 400 фунтов
• Ход 2–30 дюймов

От 149,99 долларов США

долларов США

Линейные приводы с обратной связью В наличии

• Сила 35–200 фунтов
• Ход 2–12 дюймов

152,95 долл. США

долл. США

Стержневые приводы Deluxe В наличии

• Сила 100 фунтов
• Ход 3–36 дюймов

От 159,99 долларов США

долларов США

Промышленный линейный привод FIRGELLI® для тяжелых условий эксплуатации В наличии

• Сила 2200 фунтов
• Ход 10–35 дюймов

От 465,00 долларов США

долларов США

Гусеничные приводы для тяжелых условий эксплуатации В наличии

• Сила 200–400 фунтов
• Ход 10–60 дюймов

От 249,99 долларов США

долларов США

Высокоскоростные линейные приводы В наличии

• Сила 22 фунта
• Ход 2–38 дюймов

От 149,00 долларов США

долларов США

Линейные приводы Mini Track В наличии

• Сила 35 фунтов
• Ход 5–25 дюймов

119,95 долл. США

долл. США

Линейные приводы с оптической обратной связью В наличии

• Сила 35–400 фунтов
• Ход 1–30 дюймов

От 159 долларов0,99

долларов США

Трубчатые линейные приводы Sleek Rod В наличии

• Сила 40–150 фунтов
• Ход 3–30 дюймов

139,99 долл. США

долл. США

Мини-линейные приводы В наличии

• Сила 15 фунтов
• Ход 2–12 дюймов

108,99 долл. США

долл. США

Мини-приводы серии Bullet В наличии

• Сила 20–110 фунтов
• Ход 1–8 дюймов

От $160.009 долларов США0005

Пуля серии 50 кал. Линейные приводы В наличии

• Сила 500–1124 фунтов
• Ход 6–40 дюймов

От 279,99 долларов США

долларов США

Стержневой привод для тяжелых условий эксплуатации — класс защиты IP66 (пыле- и водостойкий) В наличии

• Сила 200 фунтов
• Ход 5–60 дюймов

От 239,99 долларов США

долларов США

Подъемник для кухонного оборудования — Привод подъема колонны В наличии

• Ход 25,6–39 дюймов

От 301,95 долларов США

долларов США От $301. 95USD

КУПИТЬ

Пуля серии 36 кал. Линейные приводы В наличии

• Сила 224 фунта
• Ход 6–24 дюйма

185 долларов США

долларов США

Пуля серии 23 кал. Линейные приводы В наличии

• Сила 26 фунтов
• Ход 1–12 дюймов

160 долларов США

долларов США

Промышленные линейные приводы с обратной связью по положению В наличии

• Сила 2200 фунтов
• Ход 10–30 дюймов

От 485,00 долларов США

долларов США

Пуля серии 35 кал. Линейные приводы В наличии

• Сила 22–270 фунтов
• Ход 6–28 дюймов

От 169,00 долларов США

долларов США

Линейные микроприводы F12 В наличии

• Ход 1–6 дюймов
• Усилие 4,4 фунта

69,95 долл. США

долл. США

Бесшумный линейный микропривод В наличии

• Ход 25–200 мм
• Сила 22 фунта

74,95 долл. США

долл. США

Привод Micro Pen с обратной связью В наличии

• Ход 20–100 мм
• Сила 4–22 фунта

135,95 долл. США

долл. США

Приводы Micro Pen 12v В наличии

• Ход 20–100 мм
• Сила 4–22 фунта

135,95 долл. США

долл. США

Лучшие сообщения в блогах о линейных приводах

Полное руководство Firgelli по степени защиты IP

Степень защиты IP присваивается любому продукту, который требует электричества или имеет движущиеся части, или и то, и другое. Рейтинг IP содержит в себе ряд информации, где каждая буква и цифра имеют свое собственное значение, и каждая относится к его способности противостоять элементам во время «использования». Это очень важно для некоторых продуктов в некоторых приложениях. Но не во всех.

Полное руководство Firgelli по рейтингам IP

Степень защиты IP присваивается любому продукту, который требует электричества или имеет движущиеся части, или и то, и другое. Рейтинг IP содержит ряд информации в пределах…

Как установить линейный привод

Наиболее распространенный метод монтажа линейного привода — использование так называемых концевых монтажных кронштейнов с вилкой. Эти распространенные методы монтажа состоят из монтажа кронштейнов на каждом конце линейной…

Управление линейным приводом с помощью Arduino

Arduino — это платформа для прототипирования электроники с открытым исходным кодом, основанная на гибком, простом в использовании аппаратном и программном обеспечении. Он предназначен для проектов DIY, художников, дизайнеров, любителей и всех, кто интересуется созданием интерактивных проектов. Arduino — это платы микроконтроллеров, которые содержат все необходимое для простого взаимодействия с микроконтроллером.

Управление линейным приводом с помощью Arduino

Arduino — это платформа для прототипирования электроники с открытым исходным кодом, основанная на гибком, простом в использовании аппаратном и программном обеспечении. Он предназначен для проектов DIY, художников, дизайнеров,…

Что такое актуатор и как он работает

В автомобилестроении, машиностроении и домашнем ремонте приводы становятся все более распространенными во всем мире. Это наиболее верно для развивающихся стран, переживающих промышленную революцию. Чтобы ответить на вопрос «Что такое актуатор?» Мы рассмотрим несколько примеров приводов и то, как они работают. Читайте дальше, чтобы узнать больше.
