Электрод заземления. Заземляющие электроды: типы, характеристики и применение в электрических системах

Что такое заземляющий электрод и как он работает. Какие факторы влияют на эффективность заземления. Какие типы заземляющих электродов существуют и как их правильно выбрать и установить.

Что такое заземляющий электрод и зачем он нужен

Заземляющий электрод — это проводящий элемент, обеспечивающий электрическое соединение с землей. Он является ключевым компонентом системы заземления и выполняет следующие важные функции:

• Защищает людей и оборудование от поражения электрическим током
• Отводит токи короткого замыкания и перенапряжения в землю
• Стабилизирует напряжение в электрической системе относительно земли
• Обеспечивает путь для стекания статического электричества

Правильно спроектированная система заземления с качественными заземляющими электродами критически важна для безопасной и надежной работы любой электроустановки.

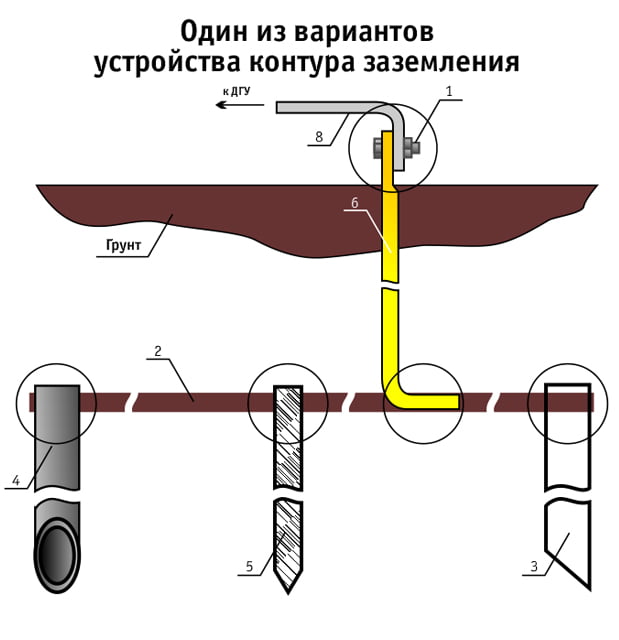

Основные типы заземляющих электродов

Существует несколько основных типов заземляющих электродов, которые применяются в зависимости от условий и требований:

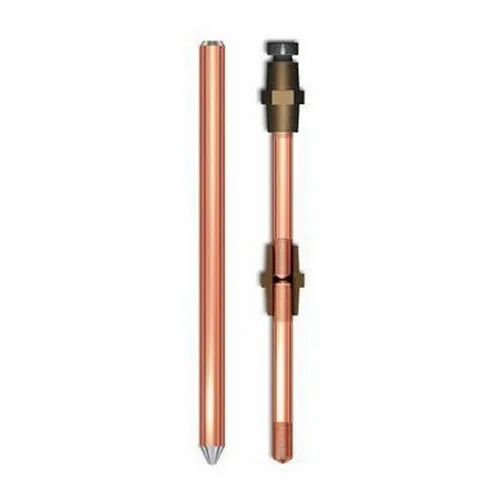

Стержневые электроды

Наиболее распространенный тип. Представляют собой металлические стержни, забиваемые вертикально в грунт на глубину 2-3 метра и более. Изготавливаются из стали с медным или цинковым покрытием.

Пластинчатые электроды

Металлические пластины, зарываемые вертикально в грунт. Обеспечивают большую площадь контакта с землей. Применяются при высоком удельном сопротивлении грунта.

Ленточные электроды

Металлические полосы или провода, укладываемые горизонтально в траншею на глубину 0.5-0.7 м. Подходят для скалистых грунтов, где сложно забить стержни.

Фундаментные заземлители

Металлические конструкции, закладываемые в фундамент здания на этапе строительства. Обеспечивают низкое сопротивление заземления.

Факторы, влияющие на эффективность заземляющих электродов

Эффективность заземляющего электрода зависит от множества факторов, среди которых:

• Удельное сопротивление грунта в месте установки
• Глубина погружения электрода в землю
• Материал и размеры электрода
• Влажность и температура грунта
• Химический состав почвы
• Качество контакта электрода с грунтом
• Расстояние между электродами в системе

Учет этих факторов позволяет правильно спроектировать систему заземления и добиться требуемого сопротивления заземления.

Как выбрать оптимальный тип заземляющего электрода

При выборе типа заземляющего электрода следует учитывать следующие аспекты:

• Характеристики грунта в месте установки
• Требуемое сопротивление заземления
• Доступное пространство для монтажа
• Стоимость и трудоемкость установки
• Срок службы и устойчивость к коррозии
• Местные нормы и стандарты

Для большинства объектов оптимальным выбором являются вертикальные стержневые электроды из оцинкованной или омедненной стали. В сложных грунтах может потребоваться комбинация разных типов электродов.

Правила установки заземляющих электродов

При монтаже заземляющих электродов важно соблюдать следующие правила:

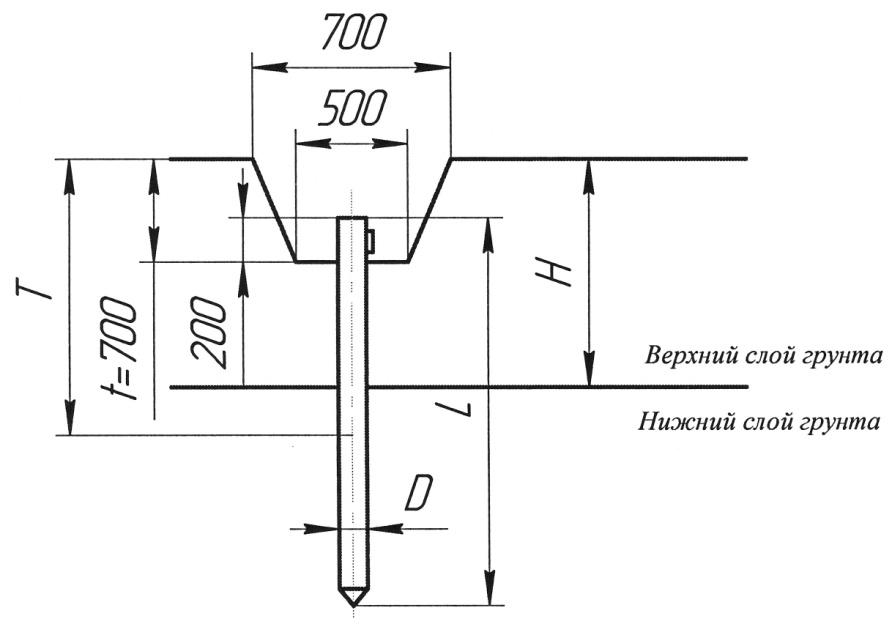

• Электроды должны погружаться на достаточную глубину (не менее 2.5-3 м для стержневых)
• Обеспечить надежный контакт электрода с грунтом по всей длине
• Соблюдать минимальные расстояния между электродами (обычно не менее 3 м)
• Использовать антикоррозийные покрытия для защиты электродов
• Правильно выполнить соединение электрода с заземляющим проводником
• Провести измерения сопротивления заземления после монтажа

Качественный монтаж заземляющих электродов — залог эффективной и долговечной работы системы заземления.

Техническое обслуживание заземляющих электродов

Для поддержания заземляющих электродов в рабочем состоянии необходимо:

• Регулярно проводить визуальный осмотр доступных частей
• Измерять сопротивление заземления не реже 1 раза в год
• Проверять целостность соединений электродов с заземляющими проводниками
• При необходимости проводить обработку грунта для снижения его сопротивления
• Своевременно заменять корродированные или поврежденные электроды

Правильное обслуживание позволяет сохранить низкое сопротивление заземления на протяжении всего срока эксплуатации электроустановки.

Нормативные требования к заземляющим электродам

Основные требования к заземляющим электродам регламентируются следующими нормативными документами:

• ПУЭ 7-е издание, глава 1.7 «Заземление и защитные меры электробезопасности»
• ГОСТ Р 50571.5.54-2013 «Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов»
• СТО 56947007-29.130.15.114-2012 «Руководящие указания по проектированию заземляющих устройств подстанций напряжением 6-750 кВ»

Эти документы определяют требования к конструкции, материалам, размерам и способам монтажа заземляющих электродов для различных типов электроустановок.

Современные технологии в области заземляющих электродов

Развитие технологий привело к появлению новых решений в сфере заземляющих электродов:

• Модульные заземлители, позволяющие наращивать длину электрода
• Активные электроды с гигроскопичным наполнителем для снижения сопротивления
• Электроды из графитонаполненного полимера с повышенной стойкостью к коррозии
• Системы мониторинга состояния заземляющих устройств в режиме реального времени
• Технологии обработки грунта для долговременного снижения его сопротивления

Применение инновационных решений позволяет повысить эффективность и надежность систем заземления в сложных условиях.

Заключение

Заземляющие электроды являются ключевым элементом системы заземления, обеспечивающим безопасность и надежность работы электроустановок. Правильный выбор типа электродов, их грамотный монтаж и регулярное обслуживание позволяют создать эффективную систему заземления с низким сопротивлением. При проектировании систем заземления важно учитывать особенности объекта, характеристики грунта и требования нормативных документов.

Сколько нужно электродов заземления?

Все новости

31.07.14                   , , , , ,

При выборе конфигурации заземляющего устройства нередко возникает вопрос: сколько нужно электродов заземления? Монтировать ли модульное заземление «одной точкой» или тремя?



Рассмотрим на примере комплекта ZZ-000-015.

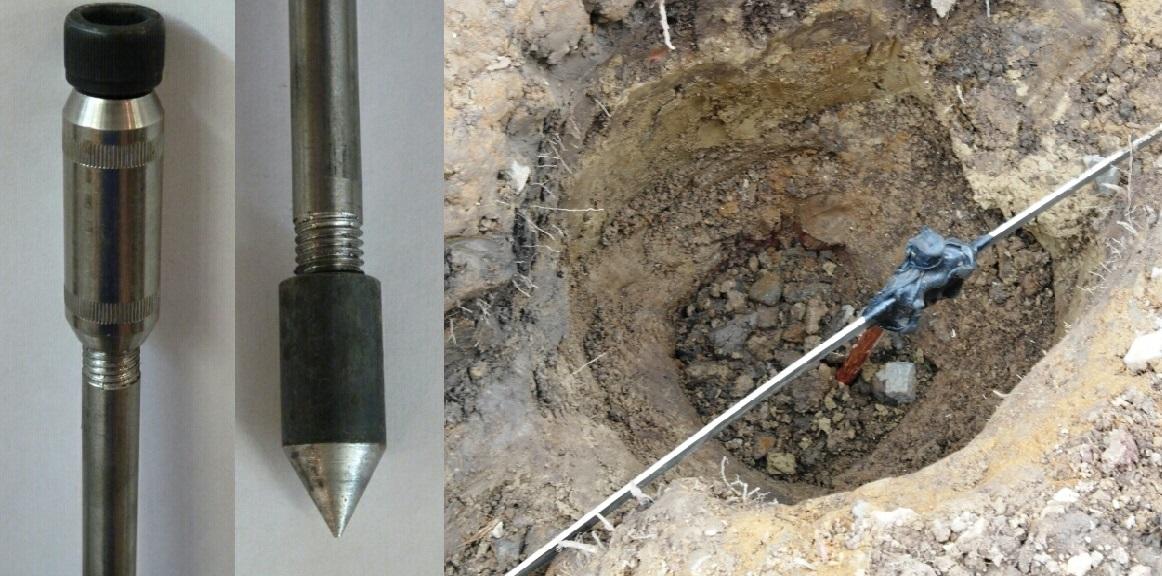

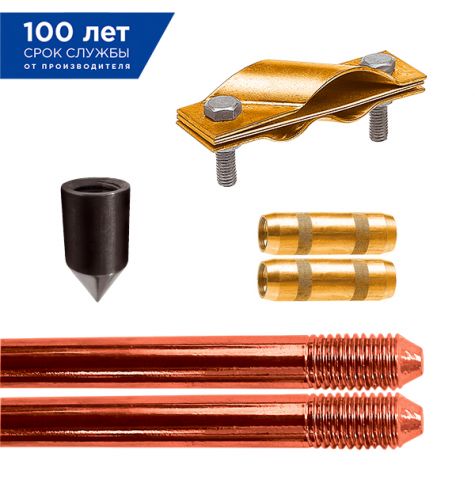

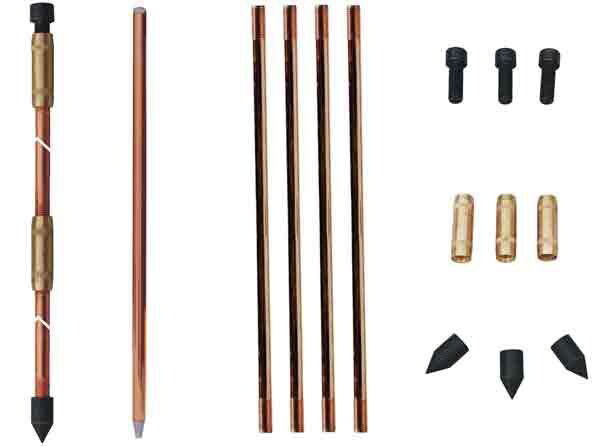

Состав комплекта

:

• 10 омедненных резьбовых штырей заземления (D14; 1,5 м)
• 10 соединительных резьбовых муфт
• 3 стартовых наконечника
• 2 направляющие головки для насадки на отбойный молоток
• 3 зажима для подключения проводника
• 1 упаковка токопроводящей смазки
• 1 упаковка гидроизоляционной ленты
• 1 насадка на отбойный молоток (SDS max)

3 наконечника и 3 зажима указывают на то, что данный комплект может быть смонтирован в виде «трёх точек». В данном случае электроды могут быть следующих длин: 4,5 м + 4,5 м + 6 м. Но есть возможность смонтировать и «одной точкой», глубиной 15 метров.

Так какой вариант выбрать и в чем особенности?

Для разных целей заземления существуют разные рекомендации:
1) Для строительства заземления молниезащиты с требуемым качеством (сопротивлением заземления) рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, смонтированный в виде трех, разнесенных друг от друга на 5-10 метров, электродов.

2) Для строительства заземления газопровода / газового котла с требуемым качеством (сопротивлением заземления) рекомендуется использовать универсальный комплект модульного заземления ZZ-000-015, смонтированный в виде одного электрода (точечное заземление).

Для строительства заземления для стандартной защиты электрооборудования Вы можете использовать конфигурацию как одного электрода, так и трёх.

Важным значением является и температура региона. К примеру, в северных регионах страны, где большую часть года бушует зима, грунт мерзлый и его удельное сопротивление в разы больше, чем у грунта, например в Московской области. Однако, в холодное время года даже в Московском и других теплых регионах грунт промерзает на глубину 1-1,5 метра, что несомненно увеличивает сопротивление.

Разумеется, при монтаже «одной точкой», воздействию холода электрод «подвергается» меньше, нежели при монтаже «тремя точками».

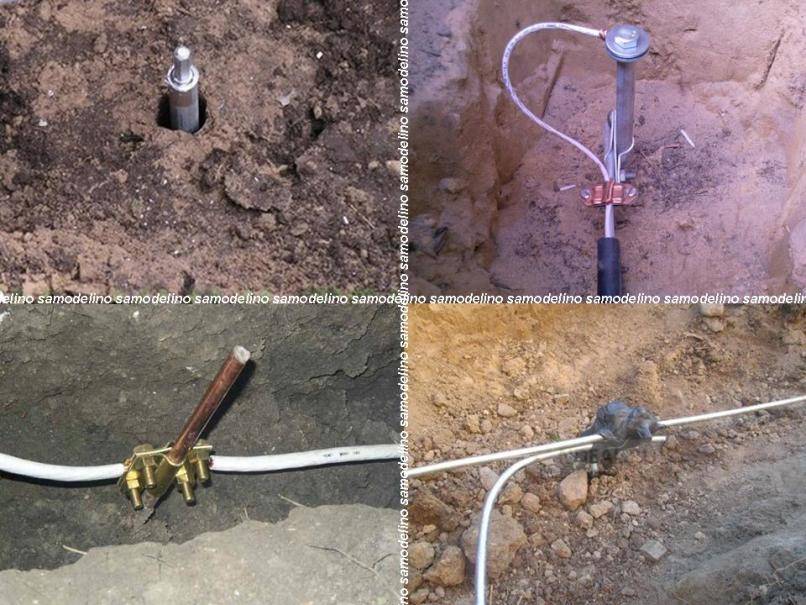

Монтаж одним электродом:



Монтаж тремя электродами:

Не смотря на это, глубина и качество материала позволяют добиться значительного сопротивления даже в холодное время года.

На выбор конфигурации также может влиять и тип грунта. Так, в каменистых грунтах и грунтах повышенной плотности, установить электрод глубиной 15 метров может быть затруднительно даже при помощи отбойного молотка. Но к счастью, в комплекте ZZ-000-015 имеются комплетующие на конфигурацию из трёх электродов.

Для регионов, где круглый год зима, рекомендуется использование электролитической системы заземления.

---

Ссылки по теме:
Заземление в частном доме
Расчет заземления
Монтаж заземления

---

Смотрите также:

«ВОЛЬТ-СПБ» — Активные соляные заземлители

«ВОЛЬТ-СПБ» — Активные соляные заземлители

Обратный звонок

Оставьте свои контакты и мы свяжемся с вами в ближайшее время

Даю согласие на обработку персональных данных

Запрос материала

Оставьте свои контакты, и мы свяжемся с вами

Даю согласие на обработку персональных данных

Пример паспорта АС-6НВМ-Н-УДАВ

Пример инструкции АС-6НВМ-Н-УДАВ

Пример паспорта ТГ-КОБРА-6О-16

Пример инструкции ТГ-КОБРА-6О-16

Пример паспорта ОГ-АСПИД-М6О-А

Пример инструкции ОГ-АСПИД-М6О-А

Альбом типовых решений «Н-УДАВ»

Альбом типовых решений «КОБРА»

Ведущие проектные организации выбирают электролитическое заземление за его эффективность, подтверждённую многолетним опытом эксплуатации.

Принцип работы активного соляного электрода основан на искусственном увеличении электропроводности грунта за счёт применения соляного наполнителя «СНАП-24» и локальной замене околоэлектродного грунта низкоомным катализатором «ГАК-30».

Увеличение электропроводности грунта обеспечивается за счёт образования электролита при взаимодействии соляного наполнителя «СНАП-24» с влагой из окружающего грунта. Наличие электролита значительно снижает удельное сопротивление грунта и исключает его промерзание, позволяя сохранять неизменным сопротивление ЗУ круглогодично. Замена грунта вокруг электрода низкоомным катализатором увеличивает его токоотдающую поверхность и улучшает растекание тока, снижая при этом сопротивление активного соляного электрода.

ООО «ВОЛЬТ-СПБ» производит активные соляные электроды следующих серий: «УДАВ», «ПИТОН», «Н-УДАВ», «10 Ом».

Преимущества

Высокая эффективность

Даёт гарантированный результат при минимальной площади

Экономия затрат

Обеспечивается за счёт меньшего количества заземлителей

Подтверждённый опыт

Решение, проверенное временем

Активные соляные электроды подразделяются на:

Обслуживаемые

• Требуется дозасыпка соляного наполнителя

• Требуются затраты на обслуживание

• Гарантийный срок составляет 3 года

• Модификация не предусмотрена

Серии «УДАВ», «ПИТОН»

Необслуживаемые

• Не требуется дозасыпка соляного наполнителя

• Не требуются затраты на обслуживание

• Гарантийный срок «Н-УДАВ» – 3 года, «10 Ом» – 5 лет

• Технические характеристики постоянно улучшаются

Серии «Н-УДАВ», «10 Ом»

Серии «УДАВ», «ПИТОН»

Серии «Н-УДАВ», «10 Ом»

Активный соляной электрод «УДАВ»

Первая система активного соляного заземления, разработанная «ВОЛЬТ-СПБ» для применения в высокоомных грунтах или в условиях ограниченной площади для размещения контура заземления.

Рис. 1. Электрод «УДАВ», вертикальное исполнение

Рис. 2. Электрод «УДАВ», горизонтальное исполнение

Подробнее об электродах «УДАВ»

Активный соляной электрод «ПИТОН»

Активный соляной электрод «ПИТОН» был разработан для применения на объектах, расположенных в отдалённых и труднодоступных районах, и имеет больший объём соляного наполнителя, что позволяет увеличить период его обслуживания. Данное решение реализовано за счёт повышения объёма соляного наполнителя вследствие увеличения диаметра электрода с 60 до 219 мм.

Рис. 3. Электрод «ПИТОН», вертикальное исполнение

Рис. 4. Электрод «ПИТОН», горизонтальное исполнение

Подробнее об электродах «ПИТОН»

Активный соляной электрод «Н-УДАВ»

Необслуживаемая модель электрода разработана «ВОЛЬТ-СПБ» в 2018 году, впервые представлена на международном форуме МФЭС-2018. Отличие электродов «Н-УДАВ» от «УДАВ» состоит в том, что в верхней части находится соляной модуль – резервуар с запасом соляного наполнителя, который обеспечивает стабильную работу заземлителя на протяжении всего срока службы.

Рис. 5. Электрод «Н-УДАВ», вертикальное исполнение

Рис. 6. Электрод «Н-УДАВ», горизонтальное исполнение

Подробнее об электродах «Н-УДАВ»

Активный соляной электрод «10 Ом»

Электрод «10 Ом» разработан «ВОЛЬТ-СПБ» и презентован на Международном форуме «Электрические сети – 2019».

Отличия электродов «10 Ом» от электродов «Н-УДАВ» горизонтального исполнения:

• Увеличен гарантийный срок службы до 5 лет

  Соляной наполнитель из электрода вынесен в дополнительный соляной модуль увеличенного объёма, и предусмотрены соляные накопители с 3-х этапным выщелачиванием;

Рис. 7. Электрод «10 Ом», горизонтальное исполнение

Подробнее об электродах «10 Ом»
