Что такое двоичный декодер. Как работает двоичный декодер 2-в-4. Для чего используются двоичные декодеры в цифровых схемах. Какие бывают типы двоичных декодеров. Как применяются двоичные декодеры на практике.
Что такое двоичный декодер и принцип его работы
Двоичный декодер — это комбинационное логическое устройство, которое преобразует закодированный двоичный сигнал на входе в соответствующий ему сигнал на одном из нескольких выходов. Основная функция декодера — определить, какая из возможных комбинаций присутствует на входе, и активировать соответствующий ей выход.
Принцип работы двоичного декодера можно описать следующим образом:
- На вход подается n-разрядный двоичный код
- Декодер имеет 2^n выходов, соответствующих всем возможным комбинациям входного кода
- В зависимости от входного кода активируется только один из выходов
- Остальные выходы остаются неактивными
Таким образом, декодер «декодирует» входную двоичную последовательность, определяя какой именно код был подан на вход.

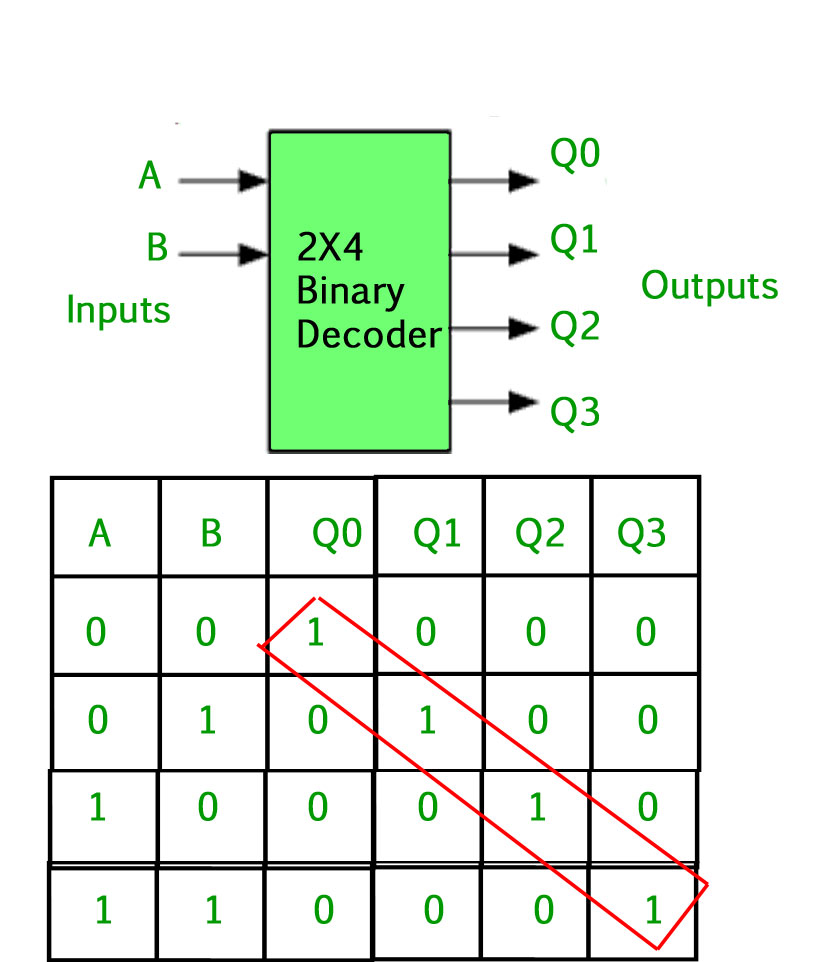

Устройство и принцип работы двоичного декодера 2-в-4
Рассмотрим подробнее устройство и работу простейшего двоичного декодера 2-в-4:
- Имеет 2 входа A и B для подачи двухразрядного двоичного кода
- 4 выхода Q0-Q3, соответствующие всем возможным комбинациям входов

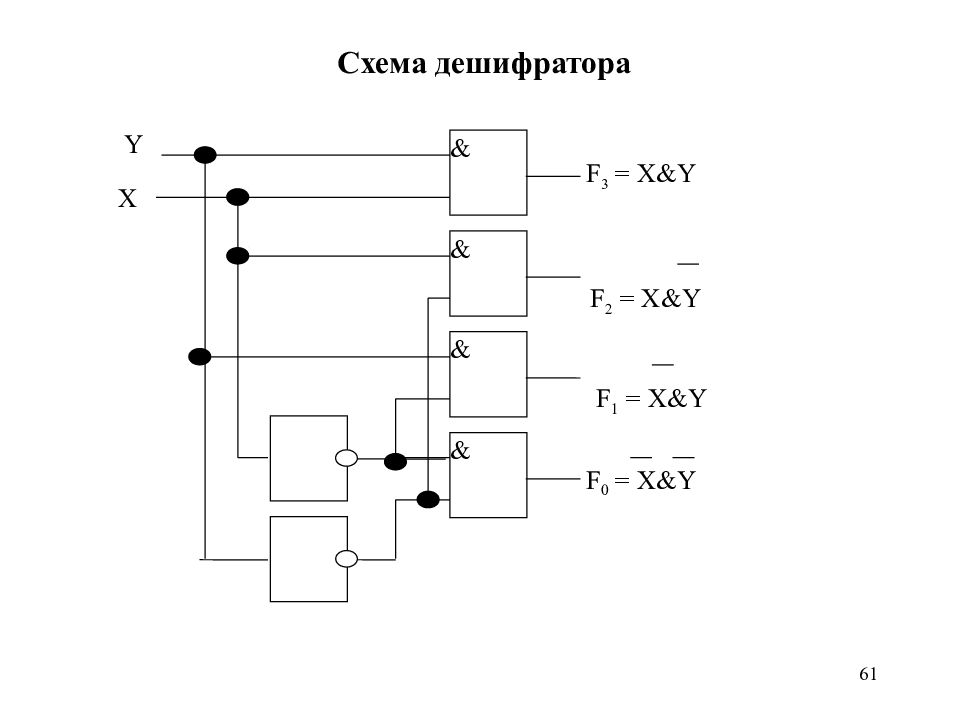

- Состоит из 4 логических элементов И
- Каждый элемент И соединен с входами A и B или их инверсиями
Принцип работы:
- На входы A и B подается двоичный код
- Активируется только тот элемент И, на который поданы верные значения A и B
- Выход активированного элемента И переходит в состояние логической 1
- Остальные выходы остаются в состоянии логического 0
Например, при подаче кода 10 активируется выход Q2, так как только на него поданы A=1 и B=0.
Применение двоичных декодеров в цифровой электронике
Двоичные декодеры широко применяются в различных цифровых устройствах и системах для решения следующих задач:
- Преобразование двоичных кодов в десятичные или другие форматы
- Адресация памяти и других устройств в компьютерах
- Управление семисегментными индикаторами
- Дешифрация команд в микропроцессорах
- Мультиплексирование и демультиплексирование сигналов
Декодеры позволяют эффективно преобразовывать компактные двоичные коды в сигналы управления различными устройствами, что делает их незаменимыми компонентами цифровых схем.
Основные типы двоичных декодеров
Существует несколько основных типов двоичных декодеров, различающихся количеством входов и выходов:
- Декодер 2-в-4: 2 входа, 4 выхода
- Декодер 3-в-8: 3 входа, 8 выходов
- Декодер 4-в-16: 4 входа, 16 выходов
- Декодеры с большим количеством входов и выходов
Также различают:
- Декодеры с активным высоким уровнем на выходе
- Декодеры с активным низким уровнем на выходе
- Декодеры с разрешающим входом Enable
Выбор конкретного типа декодера зависит от решаемой задачи и особенностей схемы.
Особенности двоичных декодеров с разрешающим входом Enable
Многие двоичные декодеры имеют дополнительный вход Enable, который позволяет управлять работой устройства. Основные особенности таких декодеров:
- При Enable = 1 декодер работает в обычном режиме
- При Enable = 0 все выходы переходят в неактивное состояние
- Позволяет включать/отключать декодер по необходимости
- Упрощает объединение нескольких декодеров
Вход Enable добавляется в схему декодера путем подключения его к дополнительному входу каждого элемента И. Это позволяет легко управлять работой устройства внешним сигналом.
Практическое применение двоичных декодеров
Рассмотрим несколько примеров практического применения двоичных декодеров в электронных устройствах:

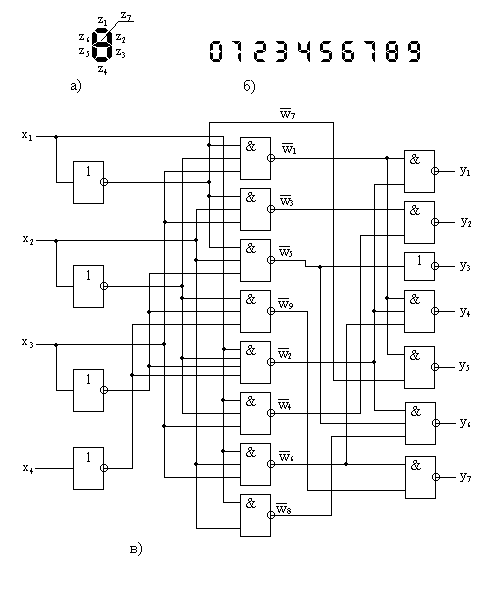

Управление семисегментным индикатором
Декодер 4-в-16 используется для преобразования двоично-десятичного кода в сигналы управления сегментами индикатора. Это позволяет отображать цифры от 0 до 9 при подаче соответствующего двоичного кода.
Адресация памяти в микропроцессорных системах
Декодеры применяются для выбора нужной микросхемы памяти или устройства ввода-вывода при обращении процессора по определенному адресу. Это позволяет эффективно распределять адресное пространство.
Дешифрация команд в микропроцессорах
Декодеры используются для преобразования кода операции в сигналы управления различными узлами процессора. Это ключевой элемент в работе устройства управления микропроцессора.
Преимущества использования двоичных декодеров
Применение двоичных декодеров в цифровых схемах дает ряд существенных преимуществ:
- Упрощение схемотехники за счет компактного представления информации
- Снижение количества линий для передачи управляющих сигналов
- Повышение помехоустойчивости системы
- Удобство в управлении различными устройствами
- Стандартизация интерфейсов между узлами цифровых систем
Эти преимущества делают двоичные декодеры незаменимыми компонентами во многих областях цифровой электроники.
двоичный код в текст — переводчик двоичного кода онлайн
Используйте лучший онлайн-конвертер двоичный код в тексте
двоичный код расшифровка текст Английский алфавит был очень упрощен с помощью инструмента SmallSEOTools двоичный код в тексте. Теперь вы можете легко преобразовать его в информацию. Это можно сделать бесплатно, без регистрации или установки, и в течение нескольких секунд. Наш онлайн-конвертер подходит для перевода длинного отрезка двоичный код перевод или одной буквы, которая зависит от ввода, который вы вводите в нашем онлайн-коде расшифровать двоичный код.
Как перевести двоичный код в текст?
Чтобы перевести двоичный код письма, используя лучший инструмент перевод из двоичного кода в текст, выполните следующие действия;
Шаг 1: Введите или вставьте свой двоичный файл в текстовое поле.
Шаг 2: Нажмите «Преобразовать в текст».
Шаг 3: Инструмент преобразует ваш двоичный ввод, например (01000001), в обычный текст (A)
Правильный результат предоставляется сразу.
Несмотря на то, что существует множество онлайн-конвертеров бинарный код в текст, наш инструмент обеспечивает точность в каждой задаче. Некоторые инструменты помогут вам перевести двоичный код в текст онлайн и наоборот; Вы можете попробовать конвертер текста в двоичный файл. У нас в равной степени есть специальные инструменты для двух разных задач.
Убедитесь, что вы ввели правильный код перевод с двоичного кода в текст
Чтобы получить точный английский текст, убедитесь, что вы ввели правильное двоичное число в переводчик с двоичного кода в тексте. Однако вы должны убедиться, что вы ввели правильный код, чтобы получить точный результат расшифровка двоичного кода. Использование a перевод с двоичного кода в текст избавляет вас от стресса, связанного с изучением работы двоичной системы. Зная, что каждая буква слова имеет соответствующее двоичное значение. Просто невозможно запомнить, что представляет собой каждая буква в двоичном формате. Вот почему вам нужен конвертер двоичный код в текст, такой как наш, универсальный и сверхэффективный.
Хотя компьютеры используют эти коды для работы, их все же необходимо интерпретировать, особенно если у вас нет опыта программирования. Кодирование с помощью двоичного кода стало проще благодаря инструментам, которые могут помочь в кодировании и декодировании данных. Попробуйте наш переводчик на двоичный код сегодня и получите гладкие результаты.
Что такое двоичные числа?
В цифровой электронике двоичное число выражается в основе двух числовых чисел, то есть (0, 1). Компьютер считывает эти биты как On и Off соответственно (0 как off/false и 1 как on/true). Цифровой термин BIT означает «Binary digIT». Бит — это наименьшая единица данных в компьютерной системе, которая представляет собой одно двоичное значение, либо 0, либо 1. Байт равен 8 битам, используемой комбинации 8 битов (байтов). для кодирования одного текстового символа.
Представление двоичного значения (01001101) эквивалентно тексту (M) в восьми (битах) переключателях.
Компьютер не может понять человеческий язык, а люди обычно не понимают двоичный язык (0,1).
Тогда как мы можем передать наши инструкции компьютеру? Нам нужен инструмент, который может преобразовывать человеческий язык в двоичные цифры или цифры в обычный текст, чтобы мы могли легко его понять. SST предлагает вам фантастический бесплатный инструмент, который может конвертировать из двоичного кода в текст легко понятный и распечатываемый людьми.
Какой термин можно использовать для описания всего, что использует двоичные числа?
Обычно в устройствах используются двоичные числа. Для их описания можно использовать термин «цифровой». В основном все цифровые данные хранятся в двоичном формате.
переводчик в двоичный код: перевести двоичный код в текст
Когда вы сталкиваетесь с большим объемом информации, записанной кодами из нулей и единиц, вы можете задаться вопросом, как перевести ее в обычный текст. Эти детали не могут быть легко декодированы в обычный текст. Инструмент сэкономит вам время на перевод двоичного кода в текст онлайн, напрямую преобразовывая двоичный код в английский текст.
Если вы хотите сначала сделать это вручную, вам нужно будет изменить двоичное значение на десятичное, а затем десятичное на значение ASCII (английский текст), что является очень трудоемкой задачей. Чтобы изменить его вручную, вы можете воспользоваться помощью приведенной ниже двоичной таблицы.
Преобразование вручную может быть утомительным – используйте переводчик двоичного кода
Это был бы долгий процесс при преобразовании каждой длинной строки или даже 8-битного кода в обычный текст. Преобразование длины кода в текст может быть пугающим из-за длинной строки чисел, которая будет переведена всего в несколько слов в тексте. Однако это можно упростить, если использовать онлайн-инструмент перевод двоичного кода в текст.
Двоичный код в основном используется и интерпретируется компьютерами. Он функционирует при передаче инструкций компьютеру. Однако, когда компьютер или любое электронное устройство представляет результаты в двоичной форме, для этой цели им необходимо преобразовать их в текст; они используют расшифровать двоичный код.
Человеку трудно понять двоичные числа, поэтому электронные устройства используют двоичный декодер для представления их на любом понятном человеку языке текст на английском языке.
Некоторые двоичные числа и их значение в английском тексте (ASCII)
Что означает двоичная цифра 01000001 в тексте (ASCII)?
Это означает заглавную букву «A» в тексте ASCII, которую вы можете проверить по таблице ASCII и с помощью конвертера из двоичного кода в текст.
Что означает двоичное число 01100001 в английском тексте (ASCII)?
Это означает строчную букву «а» в тексте ASCII; используйте инструмент переводчик двоичного кода, указанный в начале, чтобы проверить число, или используйте таблицу ASCII.
Могу ли я также изменить двоичные цифры на десятичные?
Да, ты можешь! если вы хотите сначала преобразовать любое двоичное число в десятичное значение, используйте двоичный преобразователь в десятичный

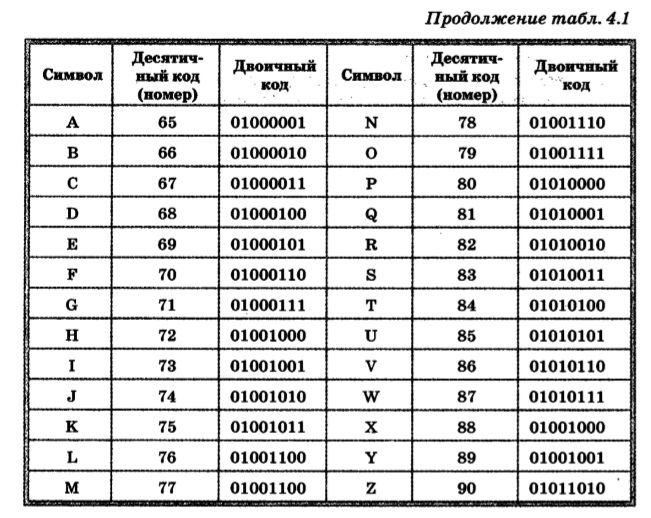

Таблица преобразования двоичных чисел в символы ASCII
Получить английский текст двоичных чисел из таблицы перевод в двоичный код
| Binary | Text (ASCII) |
|---|---|
| 00000000 | NUL |
| 00000001 | SOH |
| 00000010 | STX |
| 00000011 | ETX |
| 00000100 | EOT |
| 00000101 | ENQ |
| 00000110 | ACK |
| 00000111 | BEL |
| 00001000 | BS |
| 00001001 | HT |
| 00001010 | LF |
| 00001011 | VT |
| 00001100 | FF |
| 00001101 | CR |
| 00001110 | SO |
| 00001111 | SI |
| 00010000 | DLE |
| 00010001 | DC1 |
| 00010010 | DC2 |
| 00010011 | DC3 |
| 00010100 | DC4 |
| 00010101 | NAK |
| 00010110 | SYN |
| 00010111 | ETB |
| 00011000 | CAN |
| 00011001 | EM |
| 00011010 | SUB |
| 00011011 | ESC |
| 00011100 | FS |
| 00011101 | GS |
| 00011110 | RS |
| 00011111 | US |
| 00100000 | Space |
| 00100001 | ! |
| 00100010 | « |
| 00100011 | # |
| 00100100 | $ |
| 00100101 | % |
| 00100110 | & |
| 00100111 | ‘ |
| 00101000 | ( |
| 00101001 | ) |
| 00101010 | * |
| 00101011 | + |
| 00101101 | — |
| 00101110 | . |
| 00101111 | / |
| 00110000 | 0 |
| 00110001 | 1 |
| 00110010 | 2 |
| 00110011 | 3 |
| 00110100 | 4 |
| 00110101 | 5 |
| 00110110 | 6 |
| 00110111 | 7 |
| 00111000 | 8 |
| 00111001 | 9 |
| 00111010 | : |
| 00111011 | ; |
| 00111100 | < |
| 00111101 | = |
| 00111110 | > |
| 00111111 | ? |
| 01000000 | @ |
| 01000001 | A |
| 01000010 | B |
| 01000011 | C |
| 01000100 | D |
| 01000101 | E |
| 01000110 | F |
| 01000111 | G |
| 01001000 | H |
| 01001001 | I |
| 01001010 | J |
| 01001011 | K |
| 01001100 | L |
| 01001101 | M |
| 01001110 | N |
| 01001111 | O |
| 01010000 | P |
| 01010001 | Q |
| 01010010 | R |
| 01010011 | S |
| 01010100 | T |
| 01010101 | U |
| 01010110 | V |
| 01010111 | W |
| 01011000 | X |
| 01011001 | Y |
| 01011010 | Z |
| 01011011 | [ |
| 01011100 | \ |
| 01011101 | ] |
| 01011110 | ^ |
| 01011111 | _ |
| 01100000 | ` |
| 01100001 | a |
| 01100010 | b |
| 01100011 | c |
| 01100100 | d |
| 01100101 | e |
| 01100110 | f |
| 01100111 | g |
| 01101000 | h |
| 01101001 | i |
| 01101010 | j |
| 01101011 | k |
| 01101100 | l |
| 01101101 | m |
| 01101110 | n |
| 01101111 | o |
| 01110000 | p |
| 01110001 | q |
| 01110010 | r |
| 01110011 | s |
| 01110100 | t |
| 01110101 | u |
| 01110110 | v |
| 01110111 | w |
| 01111000 | x |
| 01111001 | y |
| 01111010 | z |
| 01111011 | { |
| 01111100 | | |
| 01111101 | } |
| 01111110 | ~ |
| 01111111 | DEL |
Бинарные коды – rentamatic
Add to Wishlist
Категория: Абсолютные энкодеры
- Описание
Термин «бинарный» по смыслу – состоящий из двух частей, компонентов.
Таким образом бинарные коды это коды которые состоят только из двух символьных состояний например черный или белый, светлый или темный, проводник или изолятор. Бинарный код в цифровой технике это способ представления данных (чисел, слов и других) в виде комбинации двух знаков, которые можно обозначить как 0 и 1. Знаки или единицы БК называют битами. Одним из обоснований применения БК является простота и надежность накопления информации в каком-либо носителе в виде комбинации всего двух его физических состояний, например в виде изменения или постоянства светового потока при считывании с оптического кодового диска.
Существуют различные возможности кодирования информации.
Двоичный код
В цифровой технике способ представления данных (чисел, слов и других) в виде комбинации двух знаков, которые можно обозначить как 0 и 1. Знаки или единицы ДК называют битами.
Одним из обоснований применения ДК является простота и надежность накопления информации в каком-либо носителе в виде комбинации всего двух его физических состояний, например в виде изменения или постоянства магнитного потока в данной ячейке носителя магнитной записи.
Наибольшее число, которое может быть выражено двоичным кодом, зависит от количества используемых разрядов, т.е. от количества битов в комбинации, выражающей число. Например, для выражения числовых значений от 0 до 7 достаточно иметь 3-разрядный или 3-битовый код:
| числовое значение | двоичный код |
| 0 | 000 |
| 1 | 001 |
| 2 | 010 |
| 3 | 011 |
| 4 | 100 |
| 5 | 101 |
| 6 | 110 |
| 7 | 111 |
Отсюда видно, что для числа больше 7 при 3-разрядном коде уже нет кодовых комбинаций из 0 и 1.
Переходя от чисел к физическим величинам, сформулируем вышеприведенное утверждение в более общем виде: наибольшее количество значений m какой-либо величины (температуры, напряжения, тока и др.), которое может быть выражено двоичным кодом, зависит от числа используемых разрядов n как m=2n. Если n=3, как в рассмотренном примере, то получим 8 значений, включая ведущий 0.
Двоичный код является многошаговым кодом. Это означает, что при переходе с одного положения (значения) в другое могут изменятся несколько бит одновременно. Например число 3 в двоичном коде = 011. Число же 4 в двоичном коде = 100. Соответственно при переходе от 3 к 4 меняют свое состояние на противоположное все 3 бита одновременно. Считывание такого кода с кодового диска привело бы к тому, что из-за неизбежных отклонений (толеранцев) при производстве кодового диска изменение информации от каждой из дорожек в отдельности никогда не произойдет одновременно. Это в свою очередь привело бы к тому, что при переходе от одного числа к другому кратковременно будет выдана неверная информация.
Код Грея
Грей-код является так называемым одношаговым кодом, т.е. при переходе от одного числа к другому всегда меняется лишь какой-то один из всех бит информации. Погрешность при считывании информации с механического кодового диска при переходе от одного числа к другому приведет лишь к тому, что переход от одного положения к другом будет лишь несколько смещен по времени, однако выдача совершенно неверного значения углового положения при переходе от одного положения к другому полностью исключается.
Изменение направления счета таким образом может легко изменяться управляя так называемым входом ” Complement “. Выдаваемое значение может таким образом быть возврастающим или спадающим при одном и том же физическом направлении вращения оси.Соответствие десятичных чисел в диапазоне от 0 до 15 двоичному коду и коду Грея
| Двоичное кодирование | Кодирование по методу Грея | ||||
| Десятичный код | Двоичное значение | Шестнадц. значение | Десятичный код | Двоичное значение | Шестнадц. значение |
| 0 | 0000 | 0h | 0 | 0000 | 0h |
| 1 | 0001 | 1h | 1 | 0001 | 1h |
| 2 | 0010 | 2h | 3 | 0011 | 3h |
| 3 | 0011 | 3h | 2 | 0010 | 2h |
| 4 | 0100 | 4h | 6 | 0110 | 6h |
| 5 | 0101 | 5h | 7 | 0111 | 7h |
| 6 | 0110 | 6h | 5 | 0101 | 5h |
| 7 | 0111 | 7h | 4 | 0100 | 4h |
| 8 | 1000 | 8h | 12 | 1100 | Ch |
| 9 | 1001 | 9h | 13 | 1101 | Dh |
| 10 | 1010 | Ah | 15 | 1111 | Fh |
| 11 | 1011 | Bh | 14 | 1110 | Eh |
| 12 | 1100 | Ch | 10 | 1010 | Ah |
| 13 | 1101 | Dh | 11 | 1011 | Bh |
| 14 | 1110 | Eh | 9 | 1001 | 9h |
| 15 | 1111 | Fh | 8 | 1000 | 8h |
Преобразование кода Грея в привычный бинарный код можно осуществить используя простую схему с инверторами и логическими элементами “исключающее или” как показано ниже:
Код Gray-Excess
Обычный одношаговый Грей-код подходит для разрешений, которые могут быть представлены в виде числа возведенного в степень 2.
В случаях где надо реализовать другие разрешения из обычного Грей-кода вырезается и используется средний его участок. Таким образом сохраняется «одношаговость» кода. Однако числовой диапазон начинается не с нуля, а смещяется на определенное значение. При обработке информации от генерируемого сигнала отнимается половина разницы между первоначальным и редуцированным разрешением. Такие разрешения как например 360? для выражения угла часто реализируются этим методом. Так 9-ти битный Грей-код равный 512 шагов, урезанный с обеих сторон на 76 шагов будет равен 360°.
Преобразователь двоичного кода — Переводчик
Поиск инструмента
Найдите инструмент в dCode по ключевым словам:Просмотрите полный список инструментов dCode
Двоичный код
Инструмент для преобразования двоичных файлов. Двоичный код — это числовая система с основанием 2, используемая в информатике/компьютерном коде.
Результаты
Двоичный код — dCode
Теги: Арифметика, Кодировка символов, Подстановочный шифр
Поделиться
dCode и многое другое головоломки и задачи, которые нужно решать каждый день!
Предложение ? обратная связь? Жук ? идея ? Запись в dCode !
Преобразователь двоичного кода в текст (ASCII)
Двоичный код часто используется для кодирования текста в ASCII, используйте специальную страницу для преобразования двоичного кода в текст:
⮞ Перейдите к: Код ASCII
Преобразователь двоичного кода в числовой
Двоичные записанные числа00000001 00000100 00010000 01000000
| Дисплей | Двоичное число и его десятичное представление в системе счисления 10 Только десятичные результаты с основанием 10 |
См.
0 = 101_{2} $
Метод заключается в последовательных делениях на $2$ и отметке остатка ($0$ или $1$) в обратном порядке.
Пример: С числом 6: $6/2=3$ остается $0$, затем $3/2=1$ остается $1$, затем $1/2=0$ остается $1$. Последовательные остатки равны $0,1,1$, поэтому $6_{10}$ записывается как $110_{2}$ в двоичном формате .
Как преобразовать текст в двоичный файл?
Свяжите с каждой буквой алфавита число, например, используя код A1Z26 или код ASCII. Это заменит каждую букву числом, которое затем можно будет преобразовать в двоичное (см. выше). 90 = 7 (основание 10)
Что такое двоичное кодирование?
Двоичный файл может хранить любое число. Следовательно, из таблицы кодирования можно закодировать что угодно в двоичном виде .
Наиболее распространенной кодировкой в информатике является кодировка ASCII, для которой A=65, B=66 и т. д.
Существуют и другие классические коды, такие как A1Z26 (где A=1 и Z=26) его бинарная форма.
Что такое двоичный язык?
Двоичный язык — это ругательное выражение, которое мало что значит. Бинарного языка нет. Однако в компьютерных науках любой язык программирования имеет перевод на машинный язык, который сам может быть написан на основе чисел, и поэтому в двоичном коде . Это, вероятно, то, что подразумевается под термином бинарный язык .
Как перевести двоичный код?
Двоичный код напрямую не транслируется, любое число, закодированное в двоичном коде , остается числом. С другой стороны, в информатике принято использовать двоичный код для хранения текста, например, с помощью таблицы ASCII, которая связывает число с буквой. Переводчик ASCII доступен на dCode.
Что такое бит? (Определение)
Бит (сокращение двоичной цифры) — это символ в двоичной записи: 0 или 1.
Зачем определять количество бит?
В компьютерной информатике размер ограничен, числа хранятся в ячейках памяти размером N, где N — количество битов.
Сколько бит необходимо для представления числа?
Это зависит от размера числа, вот минимальные и максимальные интервалы:
| 0-1 | 1 |
| 2-3 | 2 |
| 4-7 | 3 |
| 8-15 | 4 |
| 16-31 | 5 |
| 32-63 | 6 |
| 64-127 | 7 |
| 128-255 | 8 |
| 256-511 | 9 |
| 512-1023 | 10 |
| 1024-2047 | 11 |
| 2048-4095 | 9n)-1n |
Что такое дополнение до 1?
В информатике дополнением является запись числа, отрицательно инвертирующего 0 и 1.
Пример: 0111 становится 1000, поэтому 7 становится -7
Что такое дополнение 2?
В информатике дополнением является запись числа, отрицательно инвертирующего 0 и 1 и добавляющего 1.
Пример: 0111 становится 1001
Почему в мире существует 10 типов людей?
В мире есть 10 типов людей, те, кто понимает двоичный код, и те, кто не понимает!
10 в двоичном формате равно 2 в десятичном формате.
Исходный код
dCode сохраняет за собой право собственности на исходный код «Двоичный код». За исключением явной лицензии с открытым исходным кодом (указано Creative Commons/бесплатно), алгоритма «Двоичный код», апплета или фрагмента (преобразователь, решатель, шифрование/дешифрование, кодирование/декодирование, шифрование/дешифрование, транслятор) или «Двоичный код» функции (вычисление, преобразование, решение, расшифровка/шифрование, расшифровка/шифрование, декодирование/кодирование, перевод), написанные на любом информационном языке (Python, Java, PHP, C#, Javascript, Matlab и т. д.) и загрузка всех данных, скрипт, или API-доступ для «Двоичного кода» не является общедоступным, то же самое для автономного использования на ПК, мобильных устройствах, планшетах, iPhone или в приложениях для Android!
Напоминание: dCode можно использовать бесплатно.
Цитировать dCode
Копирование и вставка страницы «Двоичный код» или любых его результатов разрешено, если вы цитируете dCode!
Ссылка на источник (библиография):
Двоичный код на dCode.fr [онлайн-сайт], получено 25 декабря 2022 г., https://www.dcode.fr/binary-code
Сводка
- Преобразователь двоичного кода в текст (ASCII)
- Преобразователь двоичного кода в числовой
- Преобразователь двоичного кода/кодер
- Что такое двоичный код? (Определение)
- Как преобразовать число в двоичное?
- Как преобразовать текст в двоичный файл?
- Как преобразовать из двоичного?
- Что такое двоичное кодирование?
- Что такое двоичный язык?
- Как перевести двоичный код?
- Что такое бит? (Определение)
- Зачем определять количество битов?
- Сколько бит необходимо для представления числа?
- Что такое дополнение до 1?
- Что такое дополнение до 2?
- Почему в мире существует 10 типов людей?
Similar pages
- Base N Convert
- Gray Code
- ASCII Code
- Binary Character Shapes
- Excess-3 Code (Stibitz)
- Négabinary
- Cardan Grille
- DCODE’S TOOLS LIST
Support
- Paypal
- Patreon
- Еще
Форум/Справка
Ключевые слова
9n (или меньше) minterms n входных переменных.
Каждая комбинация входов будет утверждать уникальный выход. Двоичный декодер преобразует закодированные входные данные в закодированные выходные, где входные и выходные коды различаются, а декодеры доступны для «декодирования» двоичного или двоично-десятичного (код 8421) входного шаблона в, как правило, десятичный выходной код.
Практические схемы «двоичного декодера» включают конфигурации строк 2-в-4, 3-в-8 и 4-в-16.
Двоичный декодер 2-в-4 –
Изображенный выше двоичный декодер 2-в-4 строк состоит из массива из четырех логических элементов И. 2 двоичных входа, обозначенных A и B, декодируются в один из 4 выходов, отсюда и описание двоичного декодера 2-в-4. Каждый выход представляет собой один из минтермов двух входных переменных (каждый выход = минтерм).
Выходные значения будут следующими:
Qo=A’B’
Q1=A’B
Q2=AB’
Q3=AB
Двоичные входы A и B определяют, какая выходная линия от Q0 до Q3 находится в состоянии «HIGH».
» на логическом уровне «1», в то время как остальные выходы удерживаются «НИЗКИЙ» на логическом «0», поэтому только один выход может быть активным (ВЫСОКИЙ) в любой момент времени. Следовательно, какая бы выходная линия ни была «HIGH», она идентифицирует двоичный код, присутствующий на входе, другими словами, она «декодирует» двоичный ввод.
Некоторые двоичные декодеры имеют дополнительный входной контакт с надписью «Включить», который управляет выходами устройства. Этот дополнительный вход позволяет включать или выключать выходы декодера по мере необходимости. Выход генерируется только тогда, когда вход Enable имеет значение 1; в противном случае все выходы равны 0. Требуется лишь небольшое изменение в реализации: вход Enable подается на логические элементы И, которые производят выходы.
Если значение Enable равно 0, на все элементы И подается один из входов, равный 0, и, следовательно, выход не производится. Когда Enable равно 1, вентили И получают один из входов как 1, и теперь выход зависит от остальных входов.
