Разветвительная. Разветвительные коробки: виды, назначение и особенности применения

Что такое разветвительные коробки и для чего они используются. Какие бывают виды разветвительных коробок. Как правильно выбрать разветвительную коробку для конкретных условий применения. Каковы основные технические характеристики разветвительных коробок.

Что такое разветвительная коробка и для чего она нужна

Разветвительная коробка — это электротехническое изделие, предназначенное для соединения и разветвления проводов и кабелей в электрических сетях. Основные функции разветвительных коробок:

• Обеспечение надежного электрического соединения проводников
• Защита мест соединения от механических повреждений
• Изоляция соединений от внешней среды
• Возможность доступа к соединениям для обслуживания

Разветвительные коробки применяются как в бытовых, так и в промышленных электроустановках. Они позволяют создавать разветвленные электрические цепи, соединяя несколько кабелей или проводов.

Основные виды разветвительных коробок

По способу монтажа разветвительные коробки делятся на:

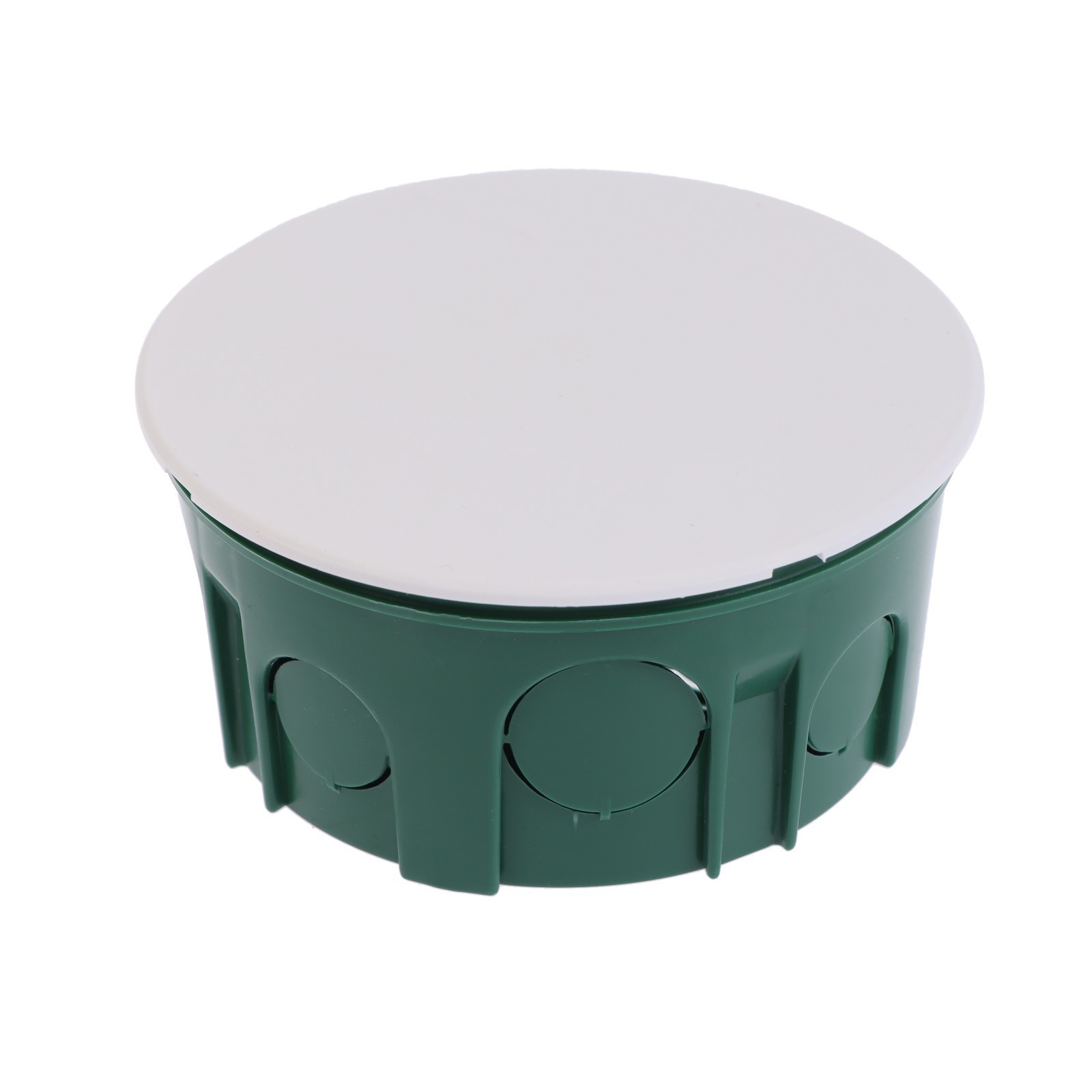

• Встраиваемые (для скрытой проводки)

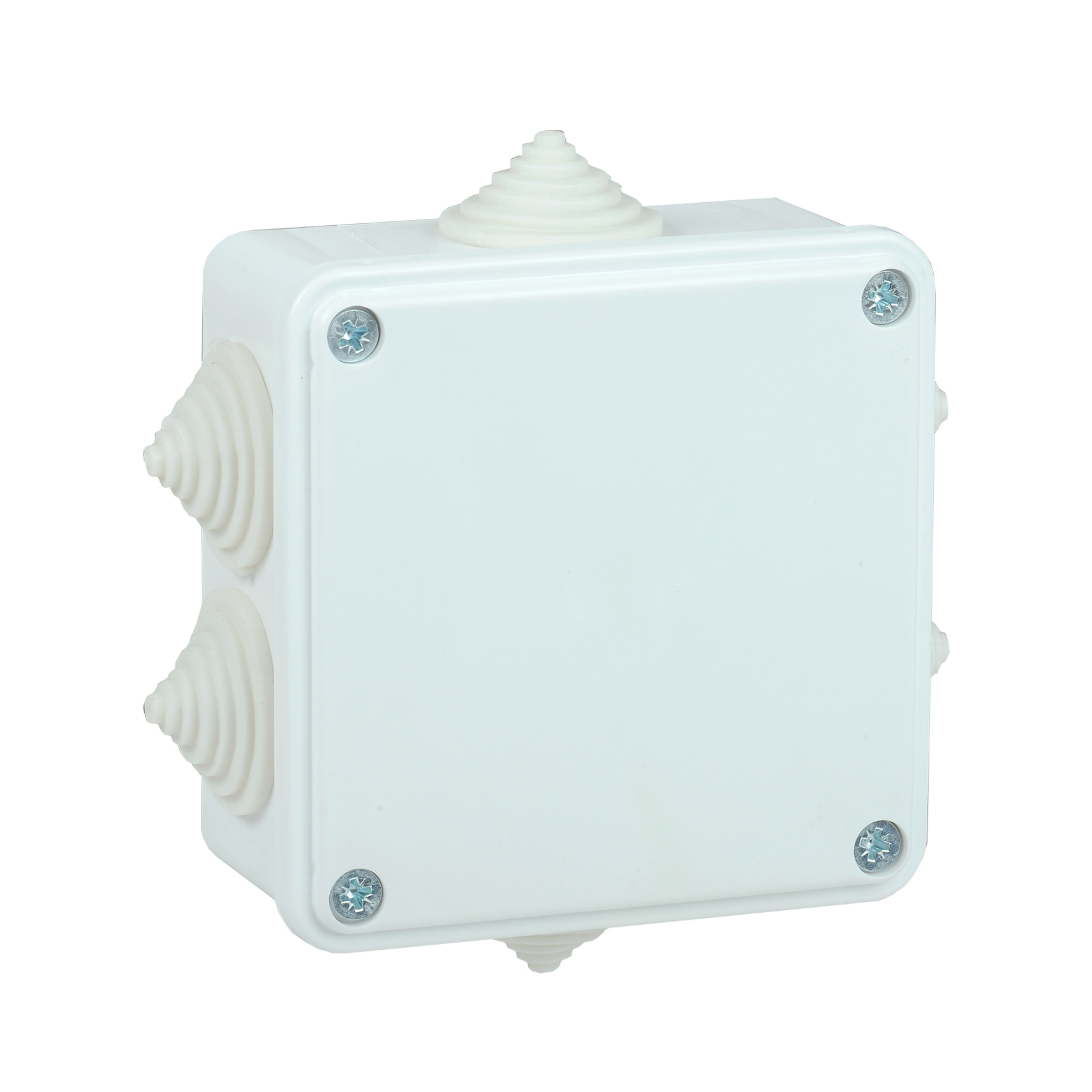

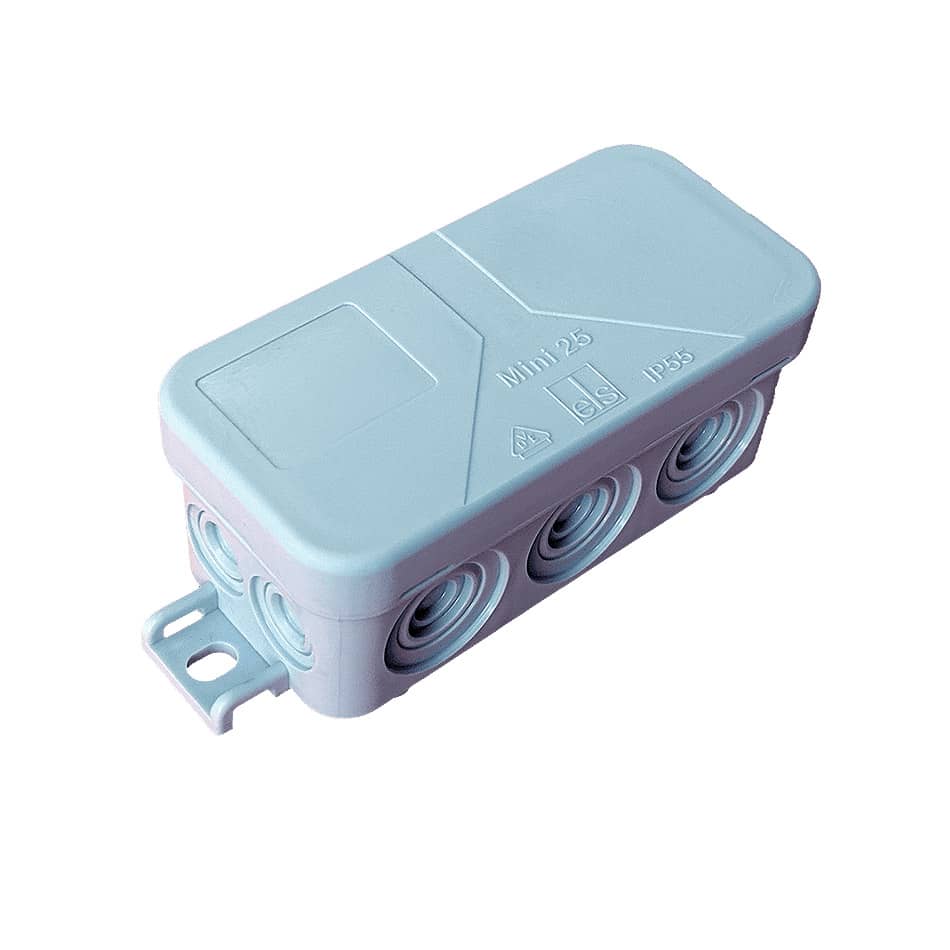

• Накладные (для открытой проводки)

По материалу корпуса различают:

• Пластиковые
• Металлические

По степени защиты от внешних воздействий:

• Обычные (IP20-IP44)

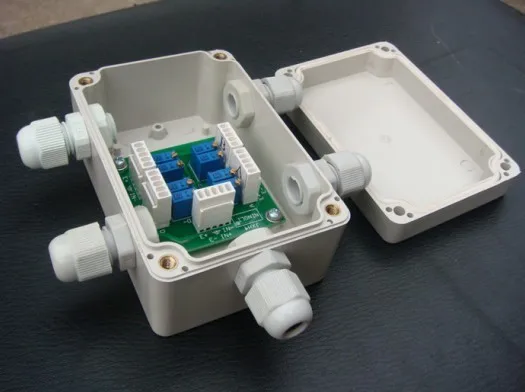

• Влагозащищенные (IP54-IP68)
• Взрывозащищенные

Особенности конструкции разветвительных коробок

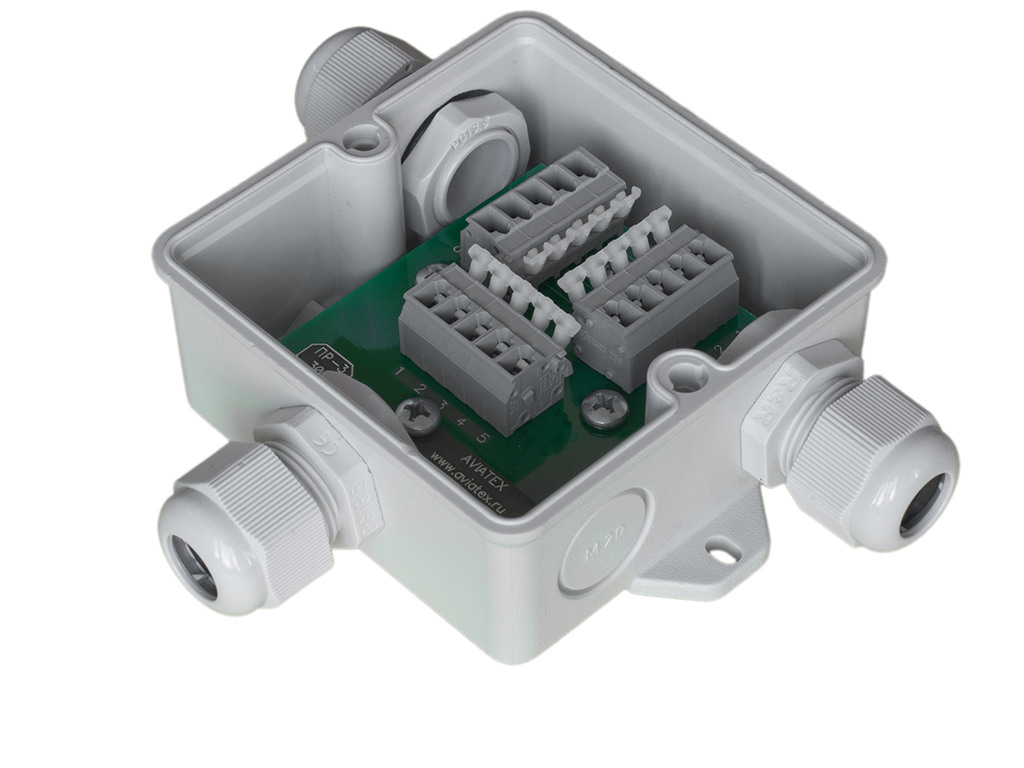

Типовая конструкция разветвительной коробки включает следующие элементы:

• Корпус с крышкой
• Кабельные вводы

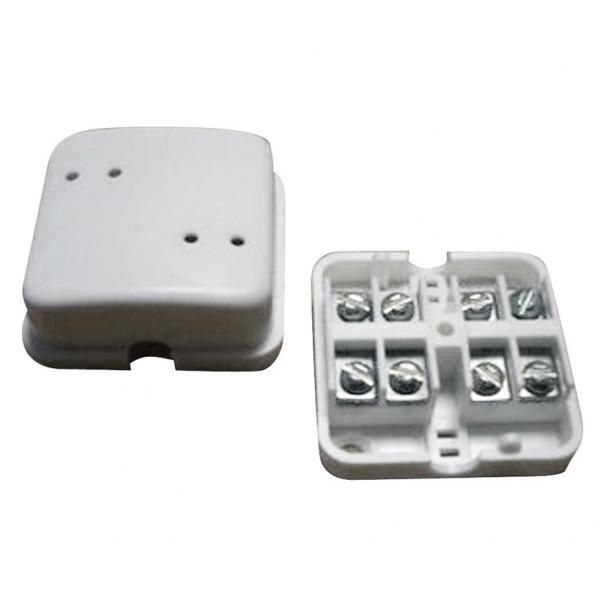

• Клеммные зажимы для соединения проводников
• Элементы крепления

Корпус обеспечивает механическую защиту соединений и изоляцию от внешней среды. Кабельные вводы позволяют герметично ввести кабели внутрь коробки. Клеммные зажимы служат для надежного электрического соединения проводников.

Технические характеристики разветвительных коробок

Основные технические параметры, на которые следует обращать внимание при выборе разветвительных коробок:

• Номинальное напряжение
• Максимальный ток
• Степень защиты IP
• Диапазон рабочих температур
• Количество и размер кабельных вводов
• Материал корпуса
• Габаритные размеры

Например, типовая разветвительная коробка для бытового применения может иметь следующие характеристики: номинальное напряжение 400 В, максимальный ток 32 А, степень защиты IP54, диапазон рабочих температур от -25°C до +40°C.

Применение разветвительных коробок во взрывоопасных зонах

Для использования во взрывоопасных средах применяются специальные взрывозащищенные разветвительные коробки. Их особенности:

• Прочный металлический корпус
• Взрывонепроницаемые соединения
• Специальные кабельные вводы
• Маркировка взрывозащиты

Взрывозащищенные коробки должны соответствовать требованиям стандартов по взрывозащите электрооборудования. Они обеспечивают безопасное применение в шахтах, нефтегазовой отрасли, на химических производствах.

Критерии выбора разветвительных коробок

При выборе разветвительной коробки необходимо учитывать следующие факторы:

• Условия эксплуатации (внутри или снаружи помещений)
• Способ монтажа проводки
• Требуемая степень защиты
• Параметры подключаемых кабелей
• Электрические характеристики цепи

Для наружного применения следует выбирать коробки с высокой степенью защиты IP65-IP68. Для скрытой проводки подойдут встраиваемые модели. Размер коробки должен соответствовать количеству и сечению подключаемых проводников.

Монтаж разветвительных коробок

Основные этапы монтажа разветвительной коробки:

1. Разметка места установки
2. Сверление отверстий для крепления
3. Установка и закрепление коробки
4. Подготовка кабельных вводов
5. Ввод кабелей внутрь коробки
6. Соединение проводников на клеммах
7. Проверка соединений
8. Закрытие крышки коробки

При монтаже важно обеспечить надежное крепление коробки, герметичность кабельных вводов и качественное соединение проводников. Необходимо строго соблюдать требования электробезопасности.

Обслуживание разветвительных коробок

Для поддержания работоспособности разветвительных коробок необходимо периодически выполнять следующие работы:

• Внешний осмотр на предмет повреждений
• Проверка затяжки винтовых соединений
• Контроль герметичности
• Удаление пыли и загрязнений
• Измерение сопротивления изоляции

Периодичность обслуживания зависит от условий эксплуатации. При обнаружении неисправностей коробку следует заменить. Важно не допускать попадания влаги внутрь коробки, так как это может привести к коротким замыканиям.

Коробка разветвительная высоковольтная взрывозащищенная КРВ-6 — Торговый дом «Горэкс»

• Описание
• Характеристики
• Структура условного обозначения

Описание

Коробка высоковольтная разветвительная КРВ-6 служит соединяющим и разветвляющим узлом для гибких и бронированных кабелей. Это высоковольтное распредустройство используется в подземных разработках угольных шахт и рудников с разной категорийностью, в средах, имеющих опасные концентрации метана и пыли угля, а также при поверхностном прокладывании силового кабеля и его соединения.



Конструктивные особенности

Для изготовления напольной конструкции корпуса коробки, которая размещена на эмалированных салазках, использована сталь. Оболочка взрывонепроницаема, состоит из корпуса и крышки. Соединяющими элементами служат невыпадающие болты. Кабельные вводы предназначены для кабелей диаметром в 34-63 мм, они оборудованы защитой от несанкционированного выдергивания кабеля.

Корпус коробки может иметь одну или две камеры для заведения кабелей с панелями изоляторов и контактных групп, позволяющих присоединять силовые жилы. Для заливки кабельных жил в камере применяется масса по МБ-90 ГОСТ 6997-77. В качестве заземляющих элементов используются внутренние и наружные зажимы.



Характеристики

Технические условия	ТУ 3148-015-50578968-2014
Сертификат соответствия №	ТС RU C-RU.МГ07.В.00178
Исполнение (маркировка взрывозащиты)	РВ Exd I
Климатическое исполнение и категория размещения по ГОСТ 15150	УХЛ2,5
Температура окружающей среды, ⁰С	-30…+45
Степень защиты от внешних воздействий	IP54
Группа механического исполнения по ГОСТ 17516. 1	М1
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0	I
Материал корпуса	Сталь

Модификация		КРВ-6.01	КРВ-6.02
Номинальное напряжение, В		6000
Номинальный ток , А		400
Количество кабельных вводов, с условным диаметром проходного отверстия:	-гибкого кабеля	2	2
	-бронированного кабеля	1	2
	-резервный ввод	1	—
Количество камер вводов, шт		1	2
Наружный диаметр подключаемых кабелей, мм	— наименьший	34
	— наибольший	72
Габаритные размеры (L*B*H), мм		950*750*550	1250*750*550
Масса, кг		105	110
Срок службы, лет		10
Гарантийный срок, мес.		18

Структура условного обозначения

Структура условного обозначения

КРВ-6.Х₁ Х₂ Х₃

КРВ-6 — коробка разветвительная высоковольтная, номинальное напряжение 6000В

Х₁ — модификация:

• 01 — с одной камерой вводов СБ для подключения бронированного кабеля, одним резервным вводом и двумя вводами для подключения гибкого кабеля
• 02 — с двумя камерами вводов СБ для подключения бронированного кабеля

Х₂ — климатическое исполнение и категория размещения по ГОСТ 15150

Х₃ — обозначение ТУ



Условное обозначение при заказе или в документации другого изделия

Коробка КРВ-6.02 УХЛ5 ТУ 3148-089-00165497-2000

Коробки разветвительные взрывобезопасные КР-1, КР-2, КР-3, КР-4, КР-1.

1, КР-2.1, КР-3.1

Главная  / Коммутационные устройства  / Коробки разветвительные серии КР, КРХ напряжением до 1140 В, ток 400 А



Предназначение

Коробки разветвительные предназначены для соединения и разветвления гибких и бронированных кабелей (кроме КР.4) силовых цепей и цепей управления:
• серия КР — в угольных шахтах всех категорий, опасных по газу метану и угольной пыли и на поверхности для соединения силовых кабелей
• серия КРХ — во взрывоопасных зонах помещений и наружных установок, в которых возможно образование взрывоопасных смесей газов и паров категорий IIA, IIB.

Конструкция

Коробки представляют собой стальную цилиндрическую оболочку, корпус и крышка которой образуют плоское взрывонепроницаемое соединение. Крепление крышки к корпусу осуществляется с помощью невыпадающих винтов. Эмалевое покрытие устойчиво к воздействию рабочих сред.
На боковых поверхностях коробки размещаются кабельные вводы с установленными в них заглушками, обеспечивающими герметичность при транспортировке и позволяющие использовать коробку с пустыми вводами (без кабеля), сохраняя при этом заданный уровень взрывозащиты. При вводе кабеля заглушка удаляется. Предусмотрена защита от выдергивания кабеля.
Внутри корпуса расположены зажимы силовые и клеммы для присоединения жил управления. Снаружи и внутри корпус оснащен заземляющими зажимами.
Коробки к внешним элементам крепятся болтами через два установочных отверстия.

Комплектность

Коробка разветвительная – 1 шт.
Паспорт – 1 экз.
Пластина 8.06.557.003 (для КР1.1, КР3.1) — 6 шт.

Структура обозначение

Х1.Х2  Х3  Х4
Х1 — наименование коробки: КР, КРХ
Х2  — модификация (различие — см. таблицу): 1; 1.1; 2; 2.1; 3; 3.1; 4
Х3  — климатическое исполнение и категория размещения по ГОСТ 15150
Х4 — обозначение ТУ

Условное обозначение при заказе или в документации другого изделия:
Коробка КР.2.УХЛ5 ТУ3148-014-50578968-2014

Технические характеристики

Технические условия	КР. 1; КР.1.1; КР.2; КР.2.1; КР.3; КР.3.1; КР.4 КРХ.1; КРХ.2; КРХ.3	ТУ 3148-014-50578968-2014 ТУ 12.00165497.083-99
Сертификат соответствия №		ТС RU C-RU.МГ07.В.00179
Исполнение (маркировка взрывозащиты)	КР.1; КР.1.1, КР.4 КР.2; КР.2.1; КР.3; КР.3.1; КР.5 КРХ.1; КРХ.2; КРХ.3	РВ Exd I РВ Exd [ia] I 1Exd IIB T4
Климатическое исполнение и категория размещения по ГОСТ 15150	КР.1; КР.1.1; КР.2; КР.2.1; КР.3; КР.3.1; КР.4 КРХ.1; КРХ.2; КРХ.3	УХЛ5 УХЛ2, Т2
Температура окружающей среды, ⁰С	КР.1; КР.1.1; КР.2; КР.2.1; КР.3; КР.3.1; КР.4 КРХ.1; КРХ. 2; КРХ.3	-10 … +35 -30 … +45
Степень защиты от внешних воздействий		IP54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0		I

Модификация		КР.1	КР.1.1	КРХ.1	КР.2	КР.2.1	КРХ.2	КР.3	КР.3.1	КРХ.3	КР.4
Напряжение, В		600	1140	660	600	1140	660	600	1140	660	127; 220
Ток по силовым зажимам, максимальный, А		400		200	400		200	400		200	5
Напряжение искробезопасной электрической цепи, В		—			36					—
Ток искробезопасной электрической цепи, А		—			100					—
Количество кабельных вводов с условным диаметром проходного отверстия:	16 мм 25 мм 32 мм 40 мм 72 мм	— — — — 3	— — — — 3	— — — — 3	— 1 2 3 —	— 1 2 3 —	— 1 2 3 —	— 1 2 — 3	— 1 2 — 3	— 1 2 — 3	8 — — — —
Количество силовых зажимов, шт		3	6	3	3	6	3	3	6	3	—
Количество зажимов для цепей управления, шт		6 (10 по заказу)									16
Габаритные размеры, мм		590*455*290			620*480*290			580*470*290			550* 450* 290
Масса, кг		34,0			32,0			35,0			34,0
Срок службы, лет		10
Гарантийный срок, мес.		24



В разделе Коммутационные устройства и кабельные коробки представлены технические характеристики следующих изделий: Муфты тройниковые шахтные ТМ-60, ТШМ-60, ТШМ-60.01, ТШМ-60.01, ТШМ-60…., муфта тройниковая МТ-1, Коробка кабельная шахтная взрывозащищённая КР-1, КР-2, КР-3, КР-4, КР-5, КР-1.1, КР-2.1, КР-3.1, КРХ-1, КРХ-2, КРХ-3; Коробка разветвительная взрывозащищённая КРВ-6.01, КРВ-6.01; Устройство телефонной связи УТС, УТС-10, УТС-20, УТС-30, УТС-30.02, УТС-30.03; Соединительный ящик: СЯ-10-5-0/А, СЯ-24-1-0/А, СЯ-32-1-0/А, СЯ-42-12-0/А, СЯ-72, СЯ-112;  Соединительный ящик: СЯ.1М.10, СЯ.1М.24, СЯ.1М.32, СЯ.1М.42; Коробка взрывозащищённая КР-В-100; Коробка соединительная взрывозащищённая: КП-6, КП-12, КП-24, КП-48; Коробка соединительная КСА; Коробка соединительная КСП; Коробка разветвительная КРН-250; Коробка бортового преобразователя КБП; Коробки распределительные трамвайные КРТ. 1, КРТ.2, КРТ.1.1, КРТ.2.1; Коробки распределительные троллейбусные КРТЛ;
