Как устроен электродвигатель вентилятора охлаждения ВАЗ 2107. Когда требуется замена электродвигателя вентилятора. Как правильно снять и установить электродвигатель вентилятора на ВАЗ 2107. Какие неисправности могут возникнуть в работе вентилятора охлаждения.
Устройство и принцип работы вентилятора охлаждения ВАЗ 2107
Электродвигатель вентилятора системы охлаждения является ключевым элементом, обеспечивающим нормальный температурный режим работы двигателя ВАЗ 2107. Он приводит в движение крыльчатку вентилятора, которая создает поток воздуха через радиатор системы охлаждения.
Основные компоненты вентилятора охлаждения ВАЗ 2107:
- Электродвигатель постоянного тока
- Крыльчатка вентилятора
- Кожух вентилятора
- Крепежные элементы
Электродвигатель вентилятора включается автоматически при достижении определенной температуры охлаждающей жидкости. Это позволяет поддерживать оптимальный температурный режим работы двигателя.
Признаки неисправности электродвигателя вентилятора ВАЗ 2107
Выход из строя электродвигателя вентилятора может привести к перегреву двигателя. Основные признаки неисправности:
- Вентилятор не включается при нагреве двигателя
- Повышенный шум при работе вентилятора
- Вентилятор работает постоянно, не выключаясь
- Двигатель быстро перегревается, особенно в пробках
При обнаружении этих симптомов следует провести диагностику и при необходимости заменить электродвигатель вентилятора.
Пошаговая инструкция по замене электродвигателя вентилятора ВАЗ 2107
Замена электродвигателя вентилятора на ВАЗ 2107 включает следующие этапы:
- Отключите аккумулятор
- Снимите кожух вентилятора
- Отсоедините электрические разъемы
- Открутите крепежные болты электродвигателя
- Снимите крыльчатку с вала двигателя
- Установите новый электродвигатель в обратном порядке
- Проверьте работу вентилятора

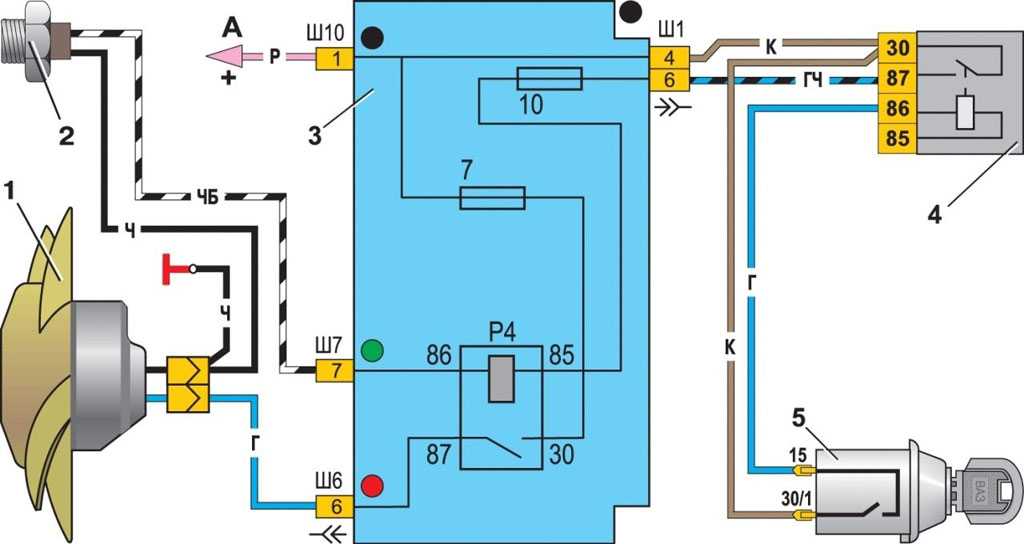

Диагностика неисправностей системы охлаждения ВАЗ 2107
Помимо проблем с электродвигателем, неполадки в работе вентилятора охлаждения могут быть вызваны другими причинами:
- Неисправность датчика включения вентилятора
- Обрыв или замыкание в электропроводке
- Выход из строя реле включения вентилятора
- Неисправность блока управления двигателем
Для точной диагностики рекомендуется использовать мультиметр и автомобильный сканер. Это позволит определить конкретную причину неисправности и избежать лишних затрат на ремонт.
Профилактика неисправностей вентилятора охлаждения ВАЗ 2107
Чтобы продлить срок службы электродвигателя вентилятора и избежать проблем с перегревом двигателя, следует выполнять следующие профилактические меры:
- Регулярно проверять уровень и качество охлаждающей жидкости
- Очищать радиатор от загрязнений
- Проверять натяжение и состояние приводного ремня
- Контролировать работу термостата
- Периодически проверять состояние электрических контактов
Своевременное выполнение этих мероприятий поможет избежать серьезных поломок и дорогостоящего ремонта.
Выбор и покупка нового электродвигателя вентилятора для ВАЗ 2107
При выборе нового электродвигателя вентилятора для ВАЗ 2107 следует обратить внимание на следующие параметры:
- Совместимость с моделью автомобиля
- Мощность и напряжение питания
- Количество и расположение крепежных отверстий
- Направление вращения
- Наличие гарантии от производителя
Рекомендуется приобретать электродвигатели от проверенных производителей, таких как LUZAR, FENOX или PATRON. Это обеспечит надежную работу системы охлаждения вашего автомобиля.
Особенности работы системы охлаждения ВАЗ 2107
Система охлаждения ВАЗ 2107 имеет ряд особенностей, которые следует учитывать при эксплуатации и обслуживании автомобиля:- Жидкостное охлаждение с принудительной циркуляцией
- Закрытый тип системы с расширительным бачком
- Термостат для регулировки температуры охлаждающей жидкости
- Электрический вентилятор с автоматическим включением
Понимание этих особенностей поможет владельцам ВАЗ 2107 правильно обслуживать систему охлаждения и своевременно выявлять возможные неисправности.
Как проверить работоспособность вентилятора охлаждения ВАЗ 2107?
Для проверки работоспособности вентилятора охлаждения ВАЗ 2107 можно выполнить следующие действия:
- Запустите двигатель и дайте ему прогреться до рабочей температуры
- Наблюдайте за температурой по указателю на приборной панели
- При достижении температуры около 95°C вентилятор должен автоматически включиться
- Если вентилятор не включается, проверьте электрические соединения и предохранители
- Можно также принудительно включить вентилятор, замкнув контакты на датчике включения
Если при проверке выявлены неполадки, необходимо провести более детальную диагностику системы охлаждения.
Какие инструменты потребуются для замены электродвигателя вентилятора?
Для замены электродвигателя вентилятора на ВАЗ 2107 вам понадобятся следующие инструменты:
- Набор гаечных ключей (рожковых и накидных)
- Отвертки (крестовая и плоская)
- Плоскогубцы
- Съемник для крыльчатки вентилятора
- Мультиметр для проверки электрических цепей
- Торцевые головки с воротком
Наличие полного набора инструментов позволит быстро и качественно выполнить замену электродвигателя вентилятора.
Замена электродвигателя вентилятора на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Электродвигатель вентилятора – он то и приводит в работу вентилятор который охлаждает двигатель автомобиля, на самом деле если говорить точнее, то вентилятор охлаждает только радиатор внутри которого находиться охлаждающая жидкость, которая постепенно нагревается (До высокой температуры ей не даёт нагреваться этот самый вентилятор) и разливается по патрубкам систему охлаждения, циркулирую по всей системе за счёт неё двигатель и охлаждается.
Примечание!
Чтобы поменять данный электродвигатель, нужно будет вам запастись: Набором всех ключей которые у вас есть, лучше всего конечно же воротками с накидными головками пользоваться потому что ими удобней, но если у вас только ключи (Гаечные, накидные к примеру) то и ими можно обойтись, кроме этого отвёртка понадобиться и сам электродвигатель купленный в автомагазине!
Где находиться электродвигатель вентилятора?

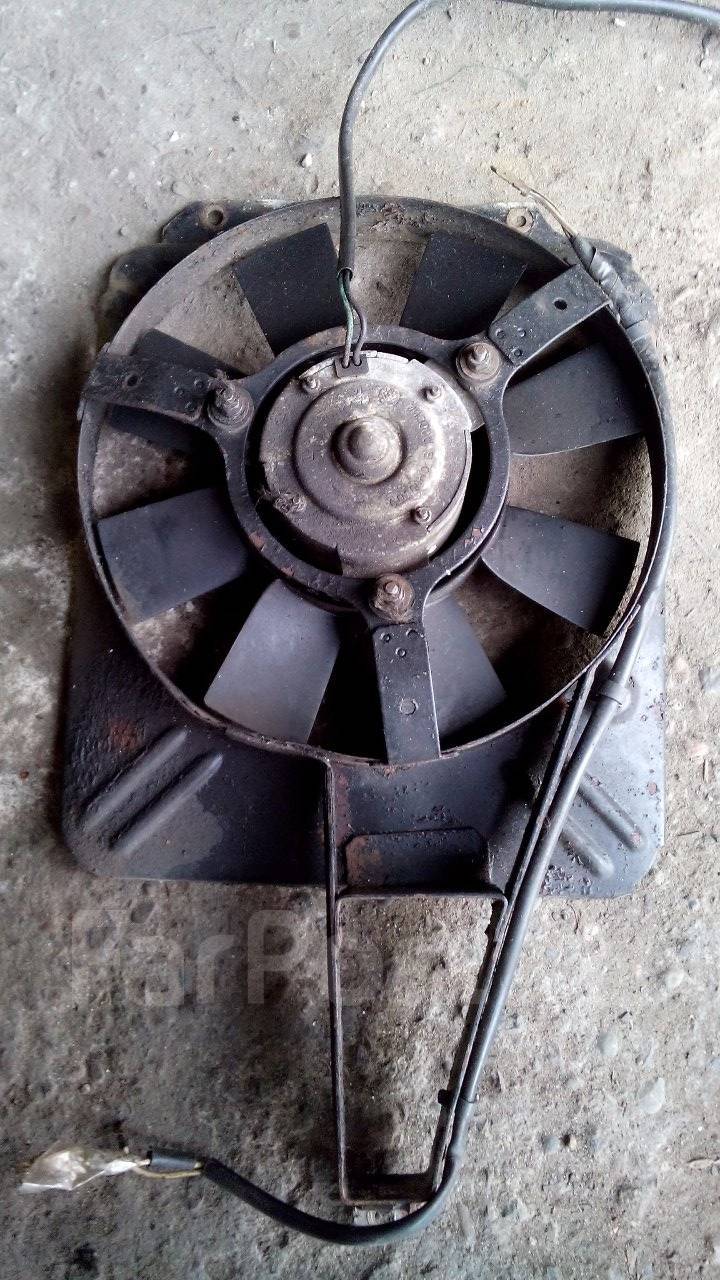

Давайте начнём сперва с того, что сам электродвигатель, а так же вентилятор (Мы больше не будет называть вентилятор, потому что правильнее будет крыльчатка, просто многие уже к этому названию «Вентилятор» привыкли) находятся на кожухе и крепятся к нему при помощи гаек, отвернув которые оба данных агрегата (Электродвигатель и крыльчатку) можно будет снять, для наглядности чуть ниже вы можете увидеть фотографию на которой на радиатор установлен вентилятор, на этом фото так же видно его электродвигатель (Он указан синей стрелкой) и крыльчатку, она уже красной стрелкой указана.
Когда нужно менять электродвигатель вентилятора?
Его меняют при выходе из строя, вы это сразу поймёте потому что крыльчатка крутиться просто не будет, автомобиль при этом будет греться, особенно вы это будете в жару стоя в пробке замечать, поэтому при выходе из строя электродвигателя его рекомендовано сразу же менять, потому что с неисправной системой охлаждения и двигатель можно загубить, но кроме этого электродвигателя так же из строя может выйти датчик включения вентилятора, поэтому первым же делом проверяйте его на работоспособность и если будет надо то меняйте, проверку его выполнить довольно легко и никаких подручных средств не понадобиться, более подробно о том как это сделать, описано «вот в этой статье».
Снятие:
1) Для начала снимите кожух вентилятора на котором установлена крыльчатка и сам электродвигатель с автомобиля, если вы не знаете и не умеете этого делать, то в таком случае ознакомьтесь со статьёй называется которая: «Замена вентилятора радиатора», там инструкция по снятию написана.
2) Теперь переходим к разборке кожуха вентилятора и к снятию с него всех деталей, во-первых стопорную шайбу которая в центральной части крепит крыльчатку снимите поддев её для этого отвёрткой (см. фото 1, на некоторых автомобилях вместо этой шайбы, в центре может быть так же завёрнута гайка крепления крыльчатки, поэтому если у вас гайка, тогда отверните её и после чего снимите крыльчатку), далее сделайте метку при помощи фломастера или же ещё чего либо, в том месте где провода от электродвигателя вентилятора выходят (см. фото 2, это делается для того, чтобы при снятии электродвигателя установить его на то же самое место, просто если вы его по другому как то закрепите то колодку проводов идущую от него вы просто с разъёмом соединить не сможете, так как она будет совершенно в другое место смотреть), следом выньте хомут как это вы уже делали чуть ранее (см. фото 3, данный хомут провод идущий от электродвигателя вентилятора к кожуху крепит), и в завершение отверните три гайки которые крепят электродвигатель к кожуху (см.
Примечание!
Распорные втулки ещё снимите со всех шпилек корпуса электродвигателя как это на первом фото показано и после чего упругие втулки при помощи отвёртки подденьте и так их снимите, но на этот раз уже с кожуха (см. фото 2)!
Установка:
Устанавливается данный двигатель в обратном порядке его снятию, ничего сложного в этом нет, вы главное при покупке нового электродвигателя не ошибетесь, проверяйте а подойдёт ли он по крепления в кожухе да и на колодку проводов идущую от него тоже взгляните и проверьте точно такая же она, вить если будет другой формы то вы просто с разъёмом её не соедините.
