Что такое электроизмерительные клещи. Как устроены токовые клещи. Для чего используются клещи до 1000В и выше. Какие бывают виды электроизмерительных клещей. Как правильно пользоваться токовыми клещами.
Что такое электроизмерительные клещи и для чего они нужны

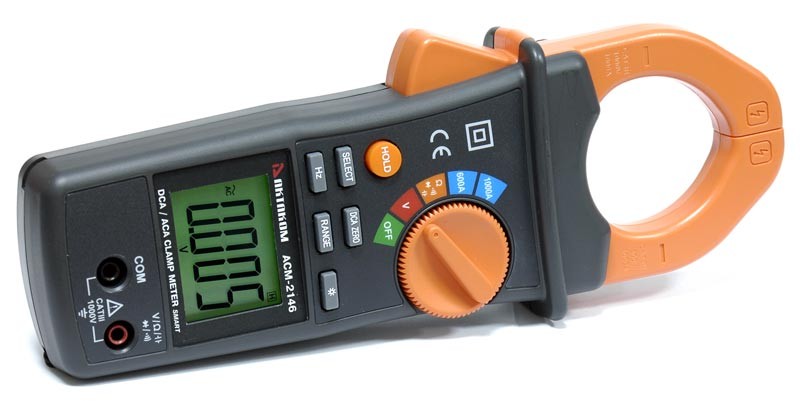

Электроизмерительные клещи — это портативный измерительный прибор, предназначенный для измерения силы тока в проводнике без необходимости разрыва электрической цепи. Они позволяют быстро и безопасно измерять ток, напряжение и другие электрические параметры в работающих электроустановках.
Основные функции электроизмерительных клещей:
- Измерение силы переменного и постоянного тока (до 1000 А и выше)
- Измерение напряжения (до 1000 В)
- Измерение сопротивления
- Проверка целостности цепи
- Измерение мощности (для некоторых моделей)
- Измерение частоты тока
Благодаря своей конструкции, токовые клещи позволяют проводить измерения, не нарушая изоляцию проводов и не отключая нагрузку. Это делает их незаменимым инструментом для электриков, инженеров и технических специалистов.
Принцип работы электроизмерительных клещей
В основе работы электроизмерительных клещей лежит принцип трансформатора тока с разъемным магнитопроводом. Как это работает?
- Магнитопровод клещей охватывает проводник с измеряемым током
- Проводник выступает в роли первичной обмотки трансформатора
- Вторичная обмотка намотана на магнитопровод клещей
- Ток во вторичной обмотке пропорционален току в проводнике
- Измерительный прибор преобразует ток вторичной обмотки в показания на дисплее
Таким образом, охватывая проводник магнитопроводом клещей, можно измерить протекающий в нем ток бесконтактным способом. Это позволяет проводить измерения быстро и безопасно, не нарушая работу электроустановки.
Виды электроизмерительных клещей
Существует несколько основных видов электроизмерительных клещей:
По типу измеряемого тока:
- Клещи переменного тока — измеряют только переменный ток
- Клещи постоянного тока — для измерения постоянного тока
- Универсальные клещи — измеряют как переменный, так и постоянный ток
По напряжению электроустановок:
- Клещи до 1000 В — для работы в низковольтных сетях
- Клещи выше 1000 В — для измерений в высоковольтных установках
По типу индикации:
- Аналоговые (стрелочные) клещи
- Цифровые клещи с ЖК-дисплеем
По функциональности:
- Простые токоизмерительные клещи
- Многофункциональные клещи-мультиметры
Выбор конкретного вида клещей зависит от задач, для которых они будут применяться.
Конструкция электроизмерительных клещей
Типовая конструкция электроизмерительных клещей включает следующие основные элементы:
- Разъемный магнитопровод (губки клещей)
- Измерительный преобразователь
- Электронный блок обработки сигнала
- Дисплей для отображения результатов
- Переключатель режимов измерения
- Кнопки управления
- Изолирующие рукоятки
У клещей для работы в установках выше 1000 В конструкция дополняется удлиненной изолирующей частью для обеспечения безопасности. Важными элементами являются ограничительные упоры, предотвращающие соскальзывание рук на токоведущие части.
Как пользоваться электроизмерительными клещами
Правильное использование электроизмерительных клещей обеспечивает точность измерений и безопасность работы. Основные правила:
- Выберите подходящий диапазон измерений
- Разведите губки клещей и охватите ими одиночный проводник
- Располагайте клещи перпендикулярно проводнику
- Центрируйте проводник в губках клещей
- Дождитесь стабилизации показаний на дисплее
- При работе с высоким напряжением используйте диэлектрические перчатки
- Не превышайте допустимые пределы измерений прибора
Соблюдение этих правил позволит получить корректные результаты измерений и обеспечить безопасность работы с электроизмерительными клещами.
Особенности применения клещей в электроустановках выше 1000 В
Работа с электроизмерительными клещами в высоковольтных установках требует повышенных мер безопасности:
- Обязательное использование диэлектрических перчаток
- Применение клещей с удлиненной изолирующей частью (не менее 38 см)
- Запрет на использование выносных измерительных приборов
- Недопустимость переключения пределов измерения на токоведущих частях
- Измерения проводятся с земли или с изолирующих площадок
- Необходимость периодических испытаний изоляции клещей повышенным напряжением
Строгое соблюдение правил техники безопасности при работе с высоковольтными клещами позволяет избежать поражения электрическим током.
Преимущества и недостатки электроизмерительных клещей
Электроизмерительные клещи обладают рядом преимуществ по сравнению с другими измерительными приборами:
Преимущества:
- Возможность измерения тока без разрыва цепи
- Безопасность измерений в работающих электроустановках
- Быстрота и удобство проведения измерений
- Широкий диапазон измеряемых токов
- Компактность и портативность
Недостатки:
- Меньшая точность по сравнению со стационарными приборами
- Ограничения по диаметру охватываемого проводника
- Влияние внешних магнитных полей на точность измерений
- Необходимость периодической калибровки
Несмотря на некоторые ограничения, преимущества электроизмерительных клещей делают их незаменимым инструментом для оперативных измерений в электроустановках.
Современные модели электроизмерительных клещей
Современный рынок предлагает широкий выбор электроизмерительных клещей с различными функциями и характеристиками. Некоторые популярные модели:
- FLIR CM83-NIST — токовые клещи с функцией измерения истинных среднеквадратичных значений (TRMS) и возможностью измерения мощности
- AEMC 605 — многофункциональные клещи для измерения мощности с функцией определения чередования фаз
- Fluke 376 FC — беспроводные токовые клещи с возможностью передачи данных на смартфон
- Hioki CM4371 — компактные клещи с широким диапазоном измерений и высокой точностью
При выборе модели следует учитывать конкретные задачи, для которых будут использоваться клещи, а также требования к точности и функциональности прибора.
Электроизмерительные клещи | Заметки электрика
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
В прошлых статьях мы с Вами познакомились с изолирующими клещами. Сегодня я подробно расскажу Вам про электроизмерительные клещи.
Прошу не путать эти два словосочетания, потому что это не одно и тоже. Впрочем, Вы сами сейчас убедитесь в этом.
Электроизмерительные клещи применяются для измерения величины тока в электроустановках напряжением до 10 (кВ), а также для измерения величины напряжения в электроустановках до 1000 (В) без разрыва контролируемой цепи.
Электроизмерительные клещи относятся ТОЛЬКО к основным средствам защиты в электроустановках до и выше 1000 (В).
Конструкция электроизмерительных клещей
Как выглядят электроизмерительные клещи, наверное, представляет практически каждый электрик.
В их конструкции нет ничего сложного.
Электроизмерительные клещи имеют встроенный трансформатор тока.
У трансформатора тока магнитопровод является разъемным.
В качестве первичной обмотки служит проводник с измеряемым током. В качестве вторичной обмотки используется электроизмерительный прибор.
В настоящее время существуют большое количество электроизмерительных клещей различных типов и моделей. В зависимости от типа и модели клещей, электроизмерительный прибор бывает, как аналоговый (стрелочный), так и цифровой.
В данной статье в качестве примера я привожу электроизмерительные клещи М266 из своего перечня инструмента. Они мне нравятся своей простотой и надежностью.
Электроизмерительные клещи до 1000 (В) состоят из рабочей части и корпуса. В качестве рабочей части используется:
В качестве изолирующей части клещей используется сам корпус с упором и рукояткой.
Электроизмерительные клещи выше 1000 (В) состоят из:
- рабочей части
- изолирующей части
- рукоятки
В качестве рабочей части клещей используется магнитопровод, обмотка и электроизмерительный прибор, который бывает, либо съемным, либо встроенным в электроизоляционном корпусе.
Изолирующая часть электроизмерительных клещей выше 1000 (В) должна иметь длину не менее 38 (см), а рукоятка — не менее 13 (см).
Если честно, то мне ни разу не приходилось применять электроизмерительные клещи выше 1000 (В) в живую.
Испытания электроизмерительных клещей
Во время эксплуатации электроизмерительных клещей необходимо проводить им электрические испытания. Согласно Инструкции по применению и испытанию средств защиты, используемых в электроустановках (ИПИСЗ), Приложение 8, периодичность испытаний электроизмерительных клещей составляет — 1 раз в 2 года (24 месяца), а продолжительность испытаний — 5 минут.
Испытательное напряжение 40 (кВ) подается между магнитопроводом и временным электродом, который установлен около ограничительного упора со стороны изолирующей части. Это относится к электроизмерительным клещам до 10 (кВ).
Для клещей до 1000 (В) испытательное напряжение 2 (кВ) подается между магнитопроводом и основанием рукоятки.
Как пользоваться?
Основное правило!!! Пользоваться электроизмерительными клещами до 10 (кВ) допускается ТОЛЬКО в диэлектрических перчатках.
При проведении замеров параметров цепи, электроизмерительные клещи требуется держать на весу. Запрещено наклоняться к электроизмерительному прибору клещей для снятия показаний.
В электроустановке до 10 (кВ) запрещается использовать выносные приборы, а также переключать пределы измерения. Чтобы переключить предел, необходимо снять клещи с токоведущей части.
Запрещено работать электроизмерительными клещами на опорах воздушных линий до 1000 (В), если клещи специально не предназначены для этого.
Ниже я покажу Вам как пользоваться электроизмерительными клещами.
Приведу наглядный пример. Допустим, что нам необходимо произвести замер величины переменного тока. Для этого нужно переключить предел клещей на «АСА», развести магнитопровод и обхватить проводник (провод), идущий на интересующую нас нагрузку.
Электроизмерительный прибор клещей покажет нам величину тока в этом проводнике.
В своем примере я сделал немного иначе. На испытательном стенде для проверки релейной защиты, с помощью источника тока я навел в проводнике около 5 (А). Это видно по амперметру.
А теперь проверим с помощью электроизмерительных клещей ток в этом проводнике.
Измеренный ток с помощью электроизмерительных клещей составил 5 (А), что соответствует величине заранее наведенного тока.
Вместо электроизмерительных клещей можно применять мультиметр, или «тестер», как многие его называют. Для этого я Вам приготовил целый курс, состоящий из 3 частей:
- как пользоваться мультиметром (постоянное и переменное напряжение)
- как пользоваться мультиметром ( сопротивление)
- как пользоваться мультиметром (ток, диоды, транзисторы, емкость)
P.S. Если Вам не совсем все ясно или есть что добавить, то пишите комментариях к данной статье. А также подписывайтесь на новые статьи с моего сайта (форма подписки находится в правой колонке).
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
Испытание электроизолирующих, электроизмерительных клещей — ЧПТУП «Электротехлабсервис»
Испытательная лаборатория Частного производственно-торгового унитарного предприятия «Электротехлабсервис» аккредитована Государственным предприятием «БГЦА» на соответствие требованиям СТБ ИСО/МЭК 17025-2007
Аттестат аккредитации № BY/112.2.4955 Действителен до 15.09.2022 г.
Клещи электроизолирующиеКлещи электроизолирующие предназначены для замены предохранителей в электроустановках до и выше 1000 В, а также для снятия ограждений, накладок и других аналогичных работ в электроустановках до 35 кВ.
Клещи электроизолирующие состоят из рабочей (губок клещей), электроизолирующей частей и рукоятки (рукояток). Изолирующая часть и рукоятка должны изготавливаться из электроизоляционного материала (например, полипропилена — клещи до 1000 В, стеклоэпоксифенольных материалов).
Рабочая часть изготавливается как из электроизоляционного материала (клещи до 1000 В), так и из металла. На металлические губки должны быть надеты резиновые маслобензостойкие трубки для исключения повреждения фарфора патрона предохранителя. Изолирующая часть клещей должна быть отделена от рукоятки ограничительными упорами (кольцом).
В процессе эксплуатации механические испытания клещей электроизолирующих не проводят. При электрических испытаниях испытательное напряжение прикладывается между металлическими хомутиками, установленными на рукоятки (за упорными выступами) со стороны изолирующей части и на губки — у основания овального выреза. Электрические испытания рукоятки для снятия предохранителей до 1000 В не проводят.
Периодичность испытания клещей электроизолирующих — 1 (один) раз в 24 месяца.
Клещи электроизмерительныеКлещи электроизмерительные предназначены для измерения тока, напряжения и мощности в электрических цепях до 10 кВ без нарушения их целости.
Клещи электроизмерительные представляют собой трансформатор тока с разъемным магнитопроводом, первичной обмоткой которого является проводник с измеряемым током, а вторичная обмотка замкнута на измерительный прибор, стрелочный или цифровой.
Клещи для работы в электроустановках выше 1000 В состоят из рабочей, изолирующей частей и рукоятки. Рабочую часть составляют разъемный магнитопровод, обмотка и съемный или встроенный измерительный прибор. Корпус измерительного прибора пластмассовый. Магнитопровод выполнен из листовой электротехнической стали.
Изолирующая часть с упором и рукоятка должны быть выполнены из электроизоляционного материала. Минимальная длина изолирующей части – 380 мм, рукоятки – 130 мм.
Все отдельные части клещей должны быть прочно и надежно скреплены между собой. Клещи для электроустановок до 1000 В состоят из рабочей части (разъемный магнитопровод, обмотка и измерительный механизм) и корпуса, являющегося одновременно изолирующей частью с упором и рукояткой.
В процессе эксплуатации механические испытания клещей не проводят. При электрических испытаниях испытательное напряжение прикладывают к магнитопроводу и электродам из фольги или проволочным бандажам у ограничительного кольца со стороны изолирующей части (для клещей до 10 кВ) или у основания рукоятки (для клещей до 1000 В).
Периодичность испытания клещей электоизмерительных — 1 (один) раз в 24 месяца.
Смотрите также:
Электрофизические измерения
Испытание электроизолирующих (диэлектрических) перчаток
Испытание электроизолирующих (диэлектрических) бот
Испытание электроизолирующих (диэлектрических) галош
Испытание инструмента с изолирующими рукоятками
Испытание переносных заземлений электроустановок до и выше 1000 В
Испытание указателей напряжения до 1000 В
Испытание указателей напряжения выше 1000 В
Испытание указателей напряжения совпадения фаз
Испытание штанг измерительных и электроизолирующих
Силовые клещи FLIR TRMS, 600 А, NIST — 22UL77|CM83-NIST
- Элемент # 22УЛ77
- производитель Модель # CM83-НИСТ
- UNSPSC # 41113708
- № страницы каталога Н/Д
Страна происхождения
Тайвань.
Страна происхождения может быть изменена.
Токоизмерительные клещи обеспечивают безопасность и универсальность без ущерба для высокой производительности или инноваций для решения задач завтрашнего дня. Возьмите CM83 для каждой работы, он обеспечивает расширенные функции измерения, включая точность истинного среднеквадратичного значения, режим фильтра VFD, режим качества электроэнергии (THD, гармоники, ватты, чередование фаз), измерение переменного/постоянного тока и напряжения, сопротивление, емкость, частота, диод- испытание и проверка непрерывности. Используйте быстродействующую функцию фиксации пикового значения для захвата пусковых токов и переходных процессов. 4-разрядный дисплей на 4000 отсчетов оснащен светодиодной подсветкой, что делает его ярким и удобным для чтения в любом месте. Несколько однокнопочных функций, включая удержание данных, минимальные/максимальные значения и автоматический или ручной выбор диапазона. Относительная функция помогает вам «обнулить» счетчик.
Большое отверстие зажима 1,45 дюйма (37 мм) подходит для проводников до 1000 MCM.
Коснитесь изображения, чтобы увеличить его.
Наведите курсор на изображение, чтобы увеличить его.
- Элемент # 22УЛ77
- производитель Модель # CM83-НИСТ
- UNSPSC # 41113708
- № страницы каталога Н/Д
Страна происхождения
Тайвань.
Страна происхождения может быть изменена.
Токоизмерительные клещи обеспечивают безопасность и универсальность без ущерба для высокой производительности или инноваций для решения задач завтрашнего дня. Возьмите CM83 для каждой работы, он обеспечивает расширенные функции измерения, включая точность истинного среднеквадратичного значения, режим фильтра VFD, режим качества электроэнергии (THD, гармоники, ватты, чередование фаз), измерение переменного/постоянного тока и напряжения, сопротивление, емкость, частота, диод- испытание и проверка непрерывности. Используйте быстродействующую функцию фиксации пикового значения для захвата пусковых токов и переходных процессов. 4-разрядный дисплей на 4000 отсчетов оснащен светодиодной подсветкой, что делает его ярким и удобным для чтения в любом месте. Несколько однокнопочных функций, включая удержание данных, минимальные/максимальные значения и автоматический или ручной выбор диапазона. Относительная функция помогает вам «обнулить» счетчик.
Большое отверстие зажима 1,45 дюйма (37 мм) подходит для проводников до 1000 MCM.
AEMC 605 Токоизмерительные клещи для измерения истинной среднеквадратичной мощности с чередованием фаз, 1000 В перем./пост. тока, 2000 А перем. тока/3000 А пост. в любых других токоизмерительных клещах, продаваемых сегодня. Он достаточно прочен для работы в самых сложных условиях и выдерживает воздействие пыли и водяных брызг благодаря степени защиты IP54. Он имеет эргономичный дизайн и легко управляется одной рукой, включая выбор функций и нажатие кнопок даже в перчатке. В дополнение к стандартному измерению напряжения, силы тока, частоты, сопротивления, проверки диодов и непрерывности, модель 605 предлагает несколько непревзойденных функций, включая: переменное, постоянное и переменное + постоянное напряжение, силу тока и мощность, True InRush®, относительную функцию Delta, Индикация чередования фаз, измерения мощности и многое другое.
Особенности
- 1000 В CAT IV Номинал
- UL 94 огнестойкий самозатухающий
- Класс защиты IP54
- Синий электролюминесцентный дисплей с подсветкой на 10 000 отсчетов
- Измеряет до 1000 В переменного тока (пиковое значение 1400 В), 1000 В постоянного тока и переменного + постоянного тока с разрешением до 10 мВ
- Измеряет до 2000AAC и 3000ADC
- Измеряет одно- и трехфазную мощность (активную, реактивную и полную) до 3 МВт с разрешением до 1 Вт
- Отображает коэффициент мощности
- Измеряет частоту до 20 кГц с разрешением 0,1 Гц
- Автоматический выбор измерения переменного или постоянного тока
- Измеряет переменное и постоянное напряжение, ток и мощность
- True InRush ® измерение тока с захватом 1 мс
- Измеряет THDr и THDf
- Обнаруживает и отображает чередование фаз
- Относительная функция дельты для отслеживания отклонения от эталонных значений
- Отслеживает мин.
/макс. значения - Раскрытие губок до 2,36 дюйма
- Электроды изготовлены из гибкого силиконового материала
/макс. значенияПрименение
- Поиск и устранение неисправностей общего назначения
- Анализ пуска двигателя
- Поиск и устранение неисправностей напряжения
- Проверка соединения и непрерывности
- Проверка чередования фаз 5 Мониторинг мощности 909004
- 0
AEMC 605 Технические характеристики
| Ток переменного тока (действующее значение) | 1000/2000А |
| Ток постоянного тока | 1500/3000А |
| Ток AC+DC | 1500/3000А |
| Напряжение переменного тока (действующее значение) | 1000/1000 В |
| Напряжение постоянного тока | 1000/1000 В |
| Напряжение переменного+постоянного тока | 1000/1000 В |
| Ом | 100/100 кОм |
| Непрерывность (зуммер) | Да (< 40 Ом) |
| Однофазная и трехфазная активная мощность (переменный, постоянный, переменный/постоянный ток) | 1000/2000 кВт 3000/6000 кВт |
| Однофазная и трехфазная реактивная мощность (AC, DC, AC/DC) | 1000/2000кВАр 3000/6000кВАр |
| Однофазная и трехфазная полная мощность (AC, DC, AC/DC) | 1000/2000 кВА 3000/6000 кВА |
| Частота напряжения (Гц) | 20 кГц |
| Текущая частота (Гц) | 1 кГц |
| Блок питания | 4×1,5 В АА |
| Размеры и вес | 4,37 x 11,65 x 1,61 дюйма (11 x 296 x 41 мм)/ 640 г |
Что входит в комплект поставки AEMC 605
- Измерительные клещи для измерения истинной среднеквадратичной мощности с чередованием фаз
- 2152.
