Электролитический конденсатор полярность. Определение полярности электролитических конденсаторов: визуальный и инструментальный методы

Как визуально определить полярность электролитического конденсатора. Как использовать мультиметр для проверки полярности конденсатора. Какие особенности маркировки указывают на положительный и отрицательный выводы конденсатора. Почему важно соблюдать полярность при подключении электролитических конденсаторов.

Что такое полярность конденсатора и почему она важна

Полярность конденсатора определяет правильное направление подключения его выводов в электрической цепи. Для электролитических конденсаторов соблюдение полярности критически важно, так как неправильное подключение может привести к выходу компонента из строя или даже его взрыву. Поэтому умение определять полярность — необходимый навык при работе с электронными схемами.

Визуальные способы определения полярности конденсатора

Существует несколько визуальных признаков, по которым можно определить полярность электролитического конденсатора:

• Маркировка на корпусе — обычно отрицательный вывод помечен полосой или знаком «-«
• Длина выводов — более длинный вывод, как правило, положительный
• Форма корпуса — у некоторых конденсаторов сторона с положительным выводом имеет выпуклость
• Цветовая маркировка — например, у танталовых конденсаторов положительный вывод может быть помечен цветной полосой

Как проверить полярность конденсатора мультиметром

Для проверки полярности конденсатора с помощью мультиметра выполните следующие шаги:

1. Установите мультиметр в режим проверки диодов или измерения сопротивления
2. Подключите щупы к выводам конденсатора
3. Если показания больше при подключении красного щупа к одному выводу — этот вывод положительный
4. При обратном подключении показания должны быть меньше или равны нулю

Особенности определения полярности различных типов конденсаторов

Алюминиевые электролитические конденсаторы

У алюминиевых электролитических конденсаторов обычно:

• Отрицательный вывод помечен полосой на корпусе
• Положительный вывод длиннее отрицательного
• На крышке корпуса может быть выдавлен знак «+»

Танталовые конденсаторы

Для танталовых конденсаторов характерно:

• Положительный вывод маркируется полосой или знаком «+»
• Корпус имеет каплевидную форму, сужающуюся к положительному выводу
• На корпусе может быть напечатано значение емкости со стороны положительного вывода

Почему важно соблюдать полярность при подключении конденсаторов

Соблюдение правильной полярности при подключении электролитических конденсаторов критически важно по следующим причинам:

• При неправильной полярности конденсатор может выйти из строя
• Возможен взрыв или возгорание конденсатора из-за перегрева
• Нарушается работа электрической схемы
• Сокращается срок службы конденсатора
• Возникает риск повреждения других компонентов схемы

Что делать, если маркировка полярности на конденсаторе не читается

Если маркировка полярности на конденсаторе отсутствует или плохо различима, можно предпринять следующие шаги:

1. Проверить полярность мультиметром, как описано выше
2. Сравнить внешний вид с аналогичными конденсаторами, у которых маркировка сохранилась
3. Изучить схему устройства и определить требуемую полярность по ней
4. При наличии сомнений — заменить конденсатор на новый с четкой маркировкой

Как правильно подключать электролитические конденсаторы в схему

При подключении электролитических конденсаторов в схему необходимо соблюдать следующие правила:

• Внимательно определить полярность конденсатора перед монтажом
• Подключать положительный вывод к более высокому потенциалу в схеме
• Не превышать максимальное рабочее напряжение конденсатора
• Использовать изоляцию, чтобы исключить случайное замыкание выводов
• При пайке не перегревать конденсатор во избежание повреждения

Заключение

Умение правильно определять полярность электролитических конденсаторов — важный навык для работы с электронными устройствами. Визуальные признаки и проверка мультиметром позволяют безошибочно подключать конденсаторы в схемы. Соблюдение полярности критически важно для надежной и безопасной работы электронных устройств.

Как определить полярность электролитических конденсаторов, где плюс и минус?

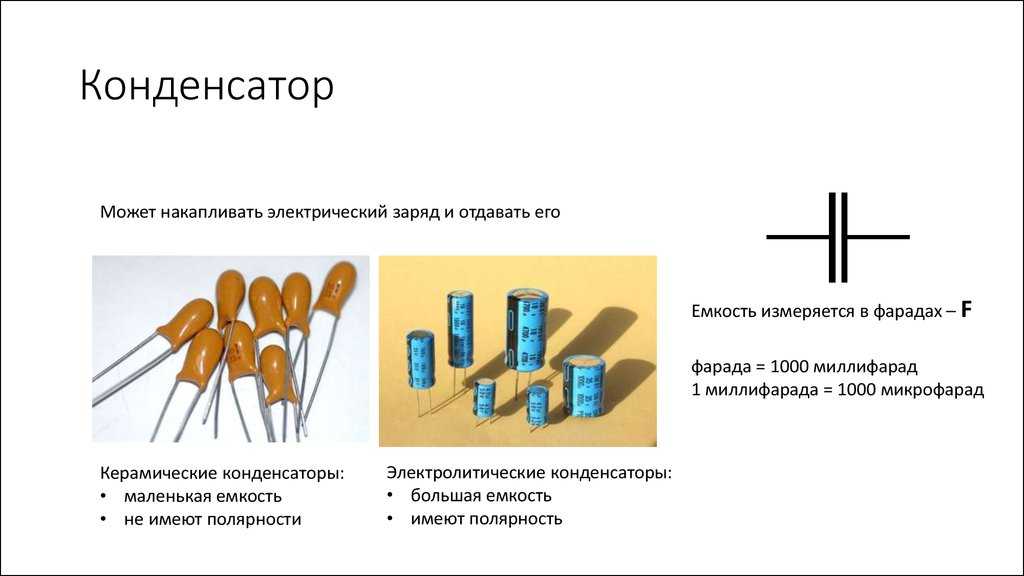

Как определить полярность электролитических конденсаторов, где плюс и минус? Многие типы электрических конденсаторов не имеют полярности и поэтому легко подключаются к цепи. Электролитические зарядные батареи представляют собой особый класс, поскольку они имеют положительные и отрицательные клеммы, поэтому при их подключении часто возникает проблема — как определить полярность конденсатора.

Как определить полярность электролитического конденсатора?

Существует несколько способов проверки положения плюсового и минусового концов устройства. Полярность конденсатора определяется следующим образом:



• маркировка, т.е. надписи и рисунки на корпусе
• внешне;
• Использование универсального мультиметра.



Важно правильно определить положительные и отрицательные клеммы, чтобы цепь не вышла из строя при подаче напряжения после установки.

По маркировке

Идентификация аккумуляторных батарей, в том числе электролитических, зависит от страны, компании-производителя и стандартов, которые меняются с течением времени. Поэтому вопрос о том, как определить полярность на конденсаторе, не всегда имеет простой ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях маркировался только положительный контакт — знаком «+». Этот символ был нанесен на корпус рядом с положительной клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, так как они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, то есть обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» также размещается на печатной плате рядом с положительным полюсом размещенного на ней запоминающего устройства.

2.Как узнать полярность оксидного-электролитического конденсатора.

В изделиях серии K50-16 маркировка полярности расположена на дне, выполненном из пластика. В других моделях серии K50, таких как K50-6, знак «плюс» нанесен на нижнюю часть алюминиевого корпуса, рядом с положительной клеммой. Иногда импортные продукты, произведенные в бывшем социалистическом лагере, также маркируются на дне. Современная отечественная продукция соответствует мировым стандартам.

Маркировка конденсаторов SMD (Surface Mounted Device) (SMT — технология поверхностного монтажа) отличается от маркировки обычных конденсаторов. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, положительная сторона которой покрыта серебристой полосой с символом «плюс».

Обозначение минуса

Принцип маркировки полярности импортной продукции отличается от традиционных стандартов отечественной промышленности и опирается на алгоритм: «Чтобы узнать, где плюс, нужно сначала найти, где минус». Место негативного контакта обозначается как специальными знаками, так и цветом тела.

Например, черный цилиндрический корпус имеет светло-серую полосу по всей высоте цилиндра со стороны отрицательного вывода, который иногда называют катодом. На полосе нанесена пунктирная линия, или вытянутые эллипсы, или знак минус, и 1 или 2 угла, резко направленные в сторону катода. Диапазоны с другими номиналами отличаются синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Используются и другие цвета, следуя общему правилу: более темный корпус и более светлая полоса. Они никогда не стираются полностью, поэтому полярность электролита, как на техническом жаргоне называют электролитические конденсаторы, всегда можно определить с уверенностью.

Как можно определить полярность выводов электролитического конденсатора, когда на нем нет надписи

Корпус SMD-конденсаторов, выполненный в виде алюминиевого металлического цилиндра, остается неокрашенным и имеет естественный серебристый цвет, в то время как сегмент круглого верхнего конца окрашен в интенсивный черный, красный или синий цвет и соответствует положению отрицательной клеммы. Когда компонент установлен на поверхности печатной платы, частично окрашенная поверхность корпуса, указывающая на полярность, хорошо видна на схеме, так как она имеет большую высоту, чем плоские компоненты.

Маркировка полярности цилиндрического SMD-устройства наносится на поверхность платы: это круг с заштрихованным белым участком, где расположен отрицательный контакт. Однако некоторые производители предпочитают использовать белые линии для обозначения положительной стороны устройства.

По внешнему виду

Если маркировка стерта или неясна, иногда можно определить полярность конденсатора, анализируя внешнюю форму корпуса. У многих конденсаторов с выводами на одной стороне, которые не были собраны, положительная сторона длиннее отрицательной. Продукция ECA, ныне устаревшая, имеет вид двух цилиндров, поставленных друг на друга: один с большим диаметром и меньшей высотой, а другой с меньшим диаметром, но гораздо более высокий. Контакты расположены по центру на концах цилиндров. Положительная клемма устанавливается на конце цилиндра большего диаметра.

У некоторых крупных электролитиков катод соединен с корпусом, который припаян к шасси схемы. Соответственно, положительная клемма изолирована от шасси и расположена на верхней части шасси.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов обозначается яркой полосой, связанной с отрицательным полюсом устройства. Если ни по маркировке, ни по внешнему виду электролита полярность определить невозможно, то и тогда проблема «как узнать полярность конденсатора» решается с помощью универсального тестера — мультиметра.

С помощью мультиметра

Перед проведением экспериментов схему следует собрать так, чтобы испытательное напряжение источника постоянного тока (DC) не превышало 70-75% от номинала, указанного на корпусе преобразователя или в справочнике. Например, если электролит рассчитан на напряжение 16 В, источник питания должен выдавать не более 12 В. Если вы не знаете номинал электролита, начните эксперименты с небольших значений в диапазоне 5-6 В, а затем постепенно увеличивайте напряжение на выходе источника питания.

полярность, типы, 7 важных факторов —

Вопросы для обсуждения

A. Определение электролитического конденсатора и обзор

Б. Генеалогическое древо электролитических конденсаторов

C. Принцип начисления

D. Конструкция конденсатора

E. Емкость и объемный КПД

F. Электрические характеристики

G. Символ конденсатора

Электролитический конденсатор

Определение

«Электролитический конденсатор можно определить как конденсатор с металлическими анодами на концах. Этот анод создает изолирующий оксидный слой ».

Изолирующий оксидный слой действует как диэлектрический слой конденсатора. Слой оксида покрыт бетоном, жидкими или гелевыми электролитами. Эта крытая часть служит катодом электролитического конденсатора.

Полярность электролитического конденсатора

Символ конденсатора

Электролитические конденсаторы имеют специальный символ. Символ в схеме, давайте разберемся, какой это конденсатор.

СимволЭлектролитический конденсатор, источник изображения -Элькап, Одноразовые электронные колпачки-IMG 5117, CC0 1.0

Типичный электролитический конденсатор имеет более высокое произведение емкости-напряжения (CV) на единицу объема по сравнению с другими типами. Этому способствует слабый диэлектрический слой, а также более широкая поверхность анода.

Типы электролитических конденсаторов

У них есть три вида —

• Конденсаторы алюминиевого типа
• Конденсаторы танталового типа
• Конденсаторы ниобиевого типа

Конденсаторы этого типа имеют большую емкость, что помогает им обходить низкочастотные сигналы и сохранять большое количество энергии. Они находят применение в схемах развязки и фильтрации.

Эти типы конденсаторов поляризованы. Причина в их особой структуре. Они должны работать при более высоких напряжениях, и на аноде и катоде должны быть более положительные напряжения.

Анод промышленного электролитического конденсатора отмечен знаком плюс. Электролитический конденсатор может быть разрушен при приложении напряжения обратной полярности или при использовании напряжения, превышающего номинальное рабочее напряжение. Разрушение опасно и может вызвать взрыв или пожар.

Биполярные электролитические конденсаторы также являются единственными в своем роде. Его можно сформировать простым соединением двух конденсаторов путем соединения анодов с анодом и катода с катодом.

Знайте о других типах конденсаторов и устройств.

Генеалогическое древо электролитических конденсаторов

Электролитические конденсаторы бывают нескольких разновидностей. Природа положительной пластины и тип используемого электролита вносят изменения. В каждом из этих трех типов конденсаторов используются бетонные и нетвердые электролиты. Дерево показано ниже —

Принцип начисления

Эти конденсаторы накапливают энергию так же, как и обычные конденсаторы. Он удерживает энергию, разделяя заряд в электрическом поле в изолирующем оксидном слое внутри проводников. Здесь присутствует электролит, который действует как катод. Он также образует еще один электрод конденсатора.

Строительство

Эти конденсаторы используют химическое свойство «вентильных металлов» для создания конденсатора. Практика создает тонкий слой оксида при замене электролита определенного типа. В этих конденсаторах в качестве анодов используются три твердотельных типа.

1. Алюминий — В конденсаторах этого типа используется тисненая алюминиевая фольга высокой чистоты с оксидом алюминия в качестве диэлектрического материала.

2. Тантал — В конденсаторах этого типа используется танталовая пыль с самым низким уровнем легирования.

[ Прочтите о танталовых конденсаторах. Кликните сюда! ]

3. Ниобий — В конденсаторах этого типа используется таблетка из ниобиевой пыли, имеющая самый низкий уровень легирования.

Свойства анодных материалов можно изучить ниже —

Материалы	Диэлектрический материал	Структура оксида	диэлектрическая проницаемость	Напряжение пробоя (В / мкм)
Алюминий	Оксид алюминия [Al2O3]	Аморфный	9.6	710
Алюминий	Оксид алюминия [Al2O3]	Кристаллический	11. 6-14.2	800-1000
тантал	Пятиокись тантала [Ta2O5]	Аморфный	27	625
ниобий	Пятиокись ниобия [Nb205]	Аморфный	41	400

Таблица свойств анодных материалов

Мы видим, что диэлектрическая проницаемость оксида тантала в три раза больше диэлектрической проницаемости оксида алюминия.

Каждый анод имеет менее гладкую площадь покрытия и большую площадь покрытия по сравнению с удушающим анодом. Это сделано для увеличения емкости на единицу объема конденсатора.

Если на аноды конденсатора приложить положительный потенциал, будет сформирован толстый барьерный слой оксида. Толщина области покрытия зависит от приложенного напряжения на анодах. Этот оксидный слой, который также является изолятором, затем действует как диэлектрический материал. Оксидный слой, создаваемый анодом, может быть разрушен, если полярность приложенного напряжения обратная.

После образования диэлектрика счетчик должен соответствовать шероховатой изолирующей области, на которой образовался оксид. Поскольку электролит действует как катод, он выполняет процесс согласования.

Электролиты в основном делятся на две категории — «твердые» и «нетвердые». Жидкие среды с ионной проводимостью по движущимся ионам считаются нетвердыми электролитами. Этот вид электролитов легко укладывается на шероховатую поверхность. Твердые работают в прочной конструкции с помощью химических процессов, таких как полимеризация для проведения полимеров или пиролиз для диоксида марганца.

Электролитические конденсаторы Емкость и объемный КПД

Принцип работы конденсатора электролитического типа аналогичен принципу работы пластинчатого конденсатора.

Емкость представлена ​​следующим уравнением.

C = ε * (A / d)

Здесь,

C — емкость.

А — площадь пластин.

d — расстояние между двумя пластинами.

ε — проницаемость среды между двумя пластинами.

Увеличение площади электрода и диэлектрической проницаемости приведет к увеличению емкости.

Если мы посмотрим подробно, конденсатор электролитического типа имеет слабый диэлектрический слой, и он остается на границе нанометра на вольт. Есть еще одна причина более высокой емкости. Это шероховатая поверхность.

Электрические характеристики

Схема последовательной эквивалентности

Характеристики электролитических конденсаторов четко определены в «Международном общем описании IEC 60384-1». Конденсаторы можно представить в виде безупречной соответствующей схемы с последовательным соединением электрических компонентов, включая все омические потери, емкостные, индуктивные параметры электролитического конденсатора.

Схема ниже представляет собой последовательный эквивалент электролитических конденсаторов.

Последовательная эквивалентная схема, изображение — Индуктивная нагрузка, Модель электролитического конденсатора, помечено как общественное достояние, подробнее на Wikimedia Commons

C представляет значение емкости конденсатора; RESR представляет собой последовательное эквивалентное сопротивление. Также учитываются потери из-за теплового и омического воздействия. LESL — это соответствующая последовательно включенная индуктивность, рассматриваемая как собственная индуктивность электролитического конденсатора. Bleak — это сопротивление утечке.

Емкость, стандартные значения и параметры допусков электролитического конденсатора

Конструкция анода и катода в первую очередь определяет характеристики электролитического конденсатора. Значение емкости конденсатора зависит от некоторых факторов, таких как температурные параметры и частота. Электролитические конденсаторы нетвердого типа имеют свойство отклоняться от температуры. Он показывает большее отклонение, чем твердые типы электролитов.

Емкость обычно измеряется в микрофарадах (мкФ).

• Необходимое приемлемое значение емкости определяется указанными приложениями.
• Электролитические конденсаторы не требуют узких допусков.

Готовность и Категория напряжения

Номинальное напряжение электролитического конденсатора определяется как напряжение, при котором конденсатор работает с полной эффективностью. Если на конденсатор подается напряжение, превышающее номинальное, конденсатор выходит из строя.

Если на конденсатор подается напряжение ниже номинального, это также влияет на конденсатор. Применение более низких напряжений увеличивает срок службы конденсатора. Иногда это увеличивает надежность танталовых электролитических конденсаторов.

Импульсное напряжение

Перенапряжение — это максимальное пиковое напряжение, подаваемое на электролитические конденсаторы. Рассчитан на период использования конденсатора в ограниченном количестве циклов.

Переходное напряжение

Электролитические конденсаторы, в состав которых входит алюминий, имеют тенденцию проявлять меньшую чувствительность к переходным напряжениям.

Это условие выполняется, только если частота и энергия переходного процесса сравнительно меньше.

Обратное напряжение

Типичный электролитический конденсатор поляризован и, как правило, требует, чтобы напряжение анодного электрода было положительным по отношению к напряжению на катоде.

Обратное напряжение редко используется в фиксированных цепях переменного тока.

полное сопротивление

Типичный конденсатор используется в качестве компонента хранения электрической энергии. Иногда конденсатор помещают в качестве резистивного элемента в Цепь переменного тока. Основное применение электролитический конденсатор является развязывающим конденсатором.

Импеданс конденсатора определяется сопротивлением переменного тока, которое зависит от частоты и имеет фазу и величину на заданной частоте.

Чтобы узнать больше о конденсаторе нажмите здесь.

Дополнительные статьи по электронике нажмите здесь.
