Что представляет собой переговорное устройство «Электроника ПУ-01». Как работает система двусторонней связи ПУ-01. Каковы основные технические характеристики и преимущества использования «Электроники ПУ-01». Где применяется данное переговорное устройство.
Назначение и принцип работы переговорного устройства «Электроника ПУ-01»
Переговорное устройство «Электроника ПУ-01» представляет собой комплект оборудования для организации оперативной двусторонней связи между двумя абонентами. Данная система предназначена для использования внутри производственных предприятий, учреждений, а также между различными службами в сельской местности.
Комплект «Электроника ПУ-01» состоит из двух идентичных абонентских устройств, которые обеспечивают громкоговорящую симплексную связь с возможностью перебоя. Устройства соединяются между собой двухпроводной линией с общим сопротивлением не более 200 Ом.
Как работает система связи «Электроника ПУ-01»?
- В исходном состоянии оба устройства находятся в режиме приема
- При нажатии рабочей клавиши на одном устройстве, оно переключается в режим передачи
- Второе устройство автоматически переходит в режим приема
- Для ответа второй абонент нажимает свою рабочую клавишу
- Устройства меняются режимами: первое переходит на прием, второе — на передачу
- После завершения разговора абонент отключает передачу коротким нажатием клавиши
Такой принцип работы обеспечивает удобное ведение диалога между абонентами с возможностью перебивать друг друга при необходимости.
Технические характеристики переговорного устройства «Электроника ПУ-01»
«Электроника ПУ-01» обладает впечатляющими техническими характеристиками, которые обеспечивают высокое качество связи:
- Коэффициент усиления усилителя: 86±4 дБ
- Выходная мощность усилителя: 0,25 Вт
- Коэффициент нелинейных искажений: не более 6% на частоте 1000 Гц
- Словесная разборчивость: не менее 98% при уровне шума до 60 дБ
- Питание: от сети переменного тока 220В±22В или 127В±12,7В, 50 Гц
- Потребляемая мощность: не более 5 Вт
- Габариты одного устройства: 170x170x170 мм
- Масса комплекта: не более 4,4 кг
Устройство рассчитано на работу при температуре от 0°C до 45°C и относительной влажности до 85% при 30°C. Это позволяет эксплуатировать систему в различных производственных условиях.
Конструктивные особенности абонентского устройства «Электроника ПУ-01»
Абонентское устройство «Электроника ПУ-01» имеет эргономичный настольный дизайн, обеспечивающий удобство использования:
- Корпус из прочного пластика размером 170x170x170 мм
- На передней панели расположены две клавиши управления:
- Длинная рабочая клавиша (справа) для включения передачи
- Короткая клавиша (слева) для отключения после завершения разговора
- Световая индикация режима передачи на рабочей клавише
- Встроенный динамик, выполняющий также роль микрофона
- Разъем для подключения линии связи
- Шнур питания для подключения к электросети
Такая конструкция обеспечивает интуитивно понятное управление устройством и его надежную работу в течение длительного времени.
Подготовка к работе и порядок эксплуатации «Электроники ПУ-01»
Перед началом использования переговорного устройства «Электроника ПУ-01» необходимо выполнить несколько простых шагов:
- Установить устройства у абонентов
- Соединить клеммы «а» и «б» линейных розеток обоих устройств двухпроводной линией
- Включить вилки шнуров питания в электросеть
- Проверить правильность подключения, нажав поочередно рабочие клавиши на обоих устройствах
Для проведения связи необходимо выполнить следующие действия:
- Вызывающий абонент нажимает рабочую клавишу
- После загорания сигнальной лампы отпускает клавишу
- Производит голосовой вызов или передает информацию
- Вызываемый абонент, услышав вызов, нажимает свою рабочую клавишу
- После загорания лампы отпускает клавишу и отвечает
- Для продолжения разговора абоненты повторяют эти действия
- По окончании разговора передающий абонент нажимает короткую клавишу
Такой порядок работы обеспечивает четкую и бесперебойную связь между абонентами.
Преимущества использования переговорного устройства «Электроника ПУ-01»
Переговорное устройство «Электроника ПУ-01» обладает рядом существенных преимуществ:
- Высокое качество звука и разборчивость речи (98% при уровне шума до 60 дБ)
- Простота установки и эксплуатации
- Надежность работы в различных условиях (температура 0-45°C, влажность до 85%)
- Возможность быстрого переключения режимов «прием-передача»
- Низкое энергопотребление (не более 5 Вт)
- Компактные размеры и настольное исполнение
- Возможность работы от сети 220В или 127В
- Световая индикация режима работы
Эти преимущества делают «Электронику ПУ-01» отличным выбором для организации оперативной связи на предприятиях и в учреждениях.
Области применения переговорного устройства «Электроника ПУ-01»
Благодаря своим характеристикам, «Электроника ПУ-01» находит широкое применение в различных сферах:
- Промышленные предприятия: связь между цехами, складами, офисами
- Строительные площадки: координация работ между участками
- Медицинские учреждения: оперативная связь между отделениями
- Образовательные учреждения: коммуникация между кабинетами администрации
- Сельскохозяйственные предприятия: связь между удаленными объектами
- Охранные системы: оперативное оповещение и координация действий
- Офисные помещения: быстрая связь между кабинетами руководства
Устройство особенно эффективно в ситуациях, требующих быстрой и четкой голосовой коммуникации между двумя постоянными абонентами.
Техническое обслуживание и возможные неисправности «Электроники ПУ-01»
Переговорное устройство «Электроника ПУ-01» отличается высокой надежностью, но может потребовать определенного обслуживания:
- Регулярная проверка целостности линии связи
- Очистка корпуса и контактов от пыли и загрязнений
- Проверка надежности подключения к электросети
- Контроль работоспособности клавиш и световой индикации
При возникновении неисправностей следует обратить внимание на следующие моменты:
- Отсутствие связи и индикации:
- Проверить предохранитель
- Убедиться в исправности шнура питания и вилки
- Проверить целостность соединительной линии
- Отсутствие индикации при наличии связи:
- Заменить сигнальную лампочку
- Наличие индикации без связи:
- Проверить соединительную линию на отсутствие замыканий
- Проверить работоспособность усилителя передачи
Большинство неисправностей можно устранить самостоятельно, следуя инструкции по эксплуатации. В сложных случаях рекомендуется обратиться к специалистам.
Предупредительное устройство сигнализации об угоне Электроника ПУ 01 СССР Раритет!
Загрузка …
Все с рубля!- ?
- Основной раздел
- Как работает аукцион
- Зачем регистрироваться?
- Как покупать?
- Как продавать?
- Частые вопросы
- Войти
- Корзина
- Регистрация
- Недавние 1
- Лоты 1
- Разделы
- Поиски
- Избранные
- Лоты
- Разделы
- Поиски
- Мои
- Недавние 1
- Лоты 1
- Разделы
- Поиски
- Избранные
- Лоты
- Разделы
- Поиски
- Покупаю
- Главная страница
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Не купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
- Бит Бонус
- Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
- Мой магазин [подробнее]
- Активация
- Настройка
- Меню
- Покупаю
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
- Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
meshok.net
Громкоговорящее устройство типа: ПУ-1
Комплект переговорного громкоговорящего устройства типа: ПУ-1.
Техническое описание и инструкция по эксплуатации.
РГ1.220.004 ТО
Внимание!
После рабочего дня абонентские устройства должны быть отключены от сети.
Включать устройства в сеть постоянного тока нельзя!
Во избежание поражения током категорически запрещается вскрывать устройство без отключения его от сети.
Техническое описание.
Назначение.
Комплект переговорного громкоговорящего устройства предназначен для оперативной связи между двумя абонентами внутри производственных предприятий, учреждений или между отдельными службами в сельской местности.
Комплект рассчитан для работы в стационарных условиях в интервале температур от 0° до 45°С и относительной влажности окружающей среды не выше 85% при температуре 30°С.
Технические данные.
1. Комплект состоит из двух одинаковых абонентских устройств и обеспечивает громкоговорящую связь (симплекс с перебоем) между двумя абонентами по двухпроводной линии с общим сопротивлением не более 200 Ом.
2. Коэффициент усиления усилителя устройства составляет 86±4 дБ.
3. Выходная мощность усилителя устройства равна 0,25 Вт.
4. Коэффициент нелинейных искажений усилителя устройства на частоте 1000 Гц при выходной мощности 0,25 Вт не превышает 6%.
5. Комплект при нормальном уровне речи и расстоянии от абонента до пульта, равном 0,5 м, обеспечивает словесную разборчивость не менее 98% в помещении с уровнем окружающих шумов до 60 дБ.
6. Питание абонентских устройств осуществляется от сети переменного тока частотой 50 Гц, напряжением 220±22 В или 127±12,7 В.
7. Мощность, потребляемая устройством от сети, составляет не более 5 Вт.
8. Габаритные размеры одного абонентского устройства 170X170X170 мм.
9. Масса комплекта не более 4,4 кг.
Схема комплекта.
Принципиальная электрическая схема абонентского устройства приведена на рис. 1, а схема соединения устройств между собой (схема комплекта) — на рис. 2.
В исходном состояний оба устройства находятся в режиме приема.
С помощью замкнувшихся контактов 3—4 клавиши В2 одного (первого) устройства при ее кратковременном нажатии образуется цепь: «плюс» источника питания, обмотка реле Р, линейный провод «б»—«б», обмотка III трансформатора Тр1 другого (второго) устройства, контакты 1—2 клавиши В2, контакты 3—4 реле Р, диод Д7, линейный провод «а»—«а», диод Д6 первого устройства и «минус» его источник питания.
Реле Р срабатывает, блокируется своими контактами 1—2, а другими контактными группами:
— подключает ко входу усилителя, выполненного на транзисторах Т1…Т5, динамическую головку Гр, выполняющую роль микрофона;
— подключает обмотку 1 трансформатора Тр1 к выходному каскаду усилителя;
— подает на усилитель и сигнальную лампу Л напряжение питания.
Таким образом, первое устройство ставится в режим работы на передачу.
Разомкнувшиеся контакты 1—2 клавиши В2 второго устройства при ее кратковременном нажатии разрывают цепь питания обмотки реле Р первого устройства. Реле первого устройства отпускает, переключает устройство на режим приема, а с помощью замкнувшихся контактов 3—4 образуется цепь питания обмотка реле Р второго устройства. Реле второго устройства срабатывает и производит переключение этого устройства на режим передачи аналогичного описанному выше.
Таким образом, если одно из устройств работает на передачу, другое устройство автоматически ставится в режим приема.
Разомкнувшиеся контакты клавиши В1 при ее кратковременном нажатии разрывают цепь блокировки реле Р, оно отпускает и возвращает устройство, работающее на передачу, в исходное состояние.
Конструкция.
Абонентское устройство выполнено в настольном оформлении.
В нижней части передней панели расположены 2 клавиши управления. Длинная рабочая клавиша (справа) служит для включения устройства на передачу, короткая (левая) клавиша — для его выключения после окончания разговора.
При включении устройства на передачу в окне на рабочей клавише загорается сигнальная лампа.
Инструкция по эксплуатации.
Подготовка к работе.
1. С завода комплект выпускается подготовленным для включения на напряжение 220 В. Для работы от сети с напряжением 127 В необходимо:
— введя отвертку или другой острый предмет в щель между передней панелью и корпусом устройства, снять переднюю панель;
— установить держатель сетевого предохранителя в положении «127 В».
2. Установить устройства у абонентов.
3. Клеммы «а» и «б» линейной розетки одного устройства соединить соответственно с клеммами «а» и «б» линейной розетки другого устройства с помощью двухпроводной линии.
4. Включить вилки шнуров питания устройств в сеть.
5. Проверить правильность подключения линии, для чего:
а) нажать и отпустить рабочую клавишу на одном устройстве;
б) нажать и отпустить рабочую клавишу на другом устройстве.
При правильном подключении линии сигнальная лампа горит только у того устройства, клавиша которого была нажата в последнюю очередь, при неправильном подключении — у обоих устройств.
Порядок работы.
Для проведения связи первый (вызывающий) абонент должен:
— нажать рабочую клавишу на своем устройстве;
— после загорания сигнальной лампы отпустить клавишу;
— производить вызов абонента голосом (передавать информацию).
Второй (вызываемый) абонент, услышав вызов (приняв информацию), должен:
— нажать рабочую клавишу на своем устройстве;
— после загорания сигнальной лампы отпустить клавишу;
— ответить первому абоненту (передавать информацию).
Для возобновления разговора первый абонент должен повторить все указанные выше операции.
После окончания разговора абонент, работающий на передачу, должен:
— нажать короткую клавишу на своем устройстве;
— после погасания сигнальной лампы отпустить клавишу.
ПРИМЕЧАНИЕ. Для снятия остаточных напряжений с элементов схемы рекомендуется после отключения устройства от сети (после того, как вилка шнура питания будет вынута из розетки сети) нажать рабочую клавишу на 2—3 секунды (до погасания сигнальной лампы).
Хранение и транспортирование.
Комплекты должны храниться в сухом вентилируемом помещении при отсутствии в окружающей среде кислотных, щелочных и других примесей, могущих вредно влиять на изделие.
Относительная влажность воздуха в помещении должна быть 65±15% при температуре воздуха в помещении 25±10°С и атмосферном давлении 750 ±30 мм рт. ст.
Хранение под открытым небом или под навесом не допускается.
Транспортирование комплектов ПУ-1 любым видом крытого транспорта должно производиться только в упакованном виде.
Возможные неисправности и методы их устранения.
| Неисправность | Возможные причины | Методы устранения |
| При нажатии рабочей клавиши не освещается сигнальный колпачок, связи нет | а) перегорел предохранитель | а) проверить предохранитель |
| б) неисправность шнура питания или штепсельной вилки | б) проверить шнур питания и штепсельную вилку, в случае необходимости заменить | |
| в) обрыв в цепи соединительной линии | в) проверить цепь соединительной линии, устранить обрыв | |
| При нажатии рабочей клавиши не освещается сигнальный колпачок, связь есть | перегорела сигнальная лампочка | проверить лампочку и заменить годной |
| При нажатии рабочей клавиши сигнальный колпачок освещается, связи нет | а) замыкание в цепи соединительной линии | а) проверить цепь соединительной линии, устранить замыкание |
| б) неисправен усилитель передачи | б) проверить режимы работы транзисторов, выявить и устранить неисправность |
Перечень элементов схемы абонентского устройства.
| Поз. обозн. | Наименование | к-во | Примечание |
| R1, R11 | Резистор МЛТ-0,5-1 кОм±10% | 2 | |
| R2, R3 | Резистор МЛТ-0,5-12 кОм±10% | 2 | |
| R4, R6 | Резистор МЛТ-0,5-1,8 кОм±10% | 2 | |
| R5 | Резистор МЛТ-0,5-160 Ом±10% | 1 | |
| *R7 | Резистор МЛТ-0,5-(33…68) кОм±10% | 1 | Подбирается при регулировке |
| R8, R12 | Резистор МЛТ-0,5-51 Ом±10% | 2 | |
| R9 | Резистор МЛТ-0,5-27 Ом±10% | 1 | |
| R10 | Резистор МЛТ-0,5-100 Ом±10% | 1 | |
| R13 | Резистор МЛТ-2-51 Ом±10% | 1 | |
| C1 | Конденсатор МБМ-160-0,5±10% | 1 | |
| С2, С6, С7 | Конденсатор К50-6-II 50 В-50 мкФ | 3 | |
| С3, С4, С5 | Конденсатор К50-6-I-16 50 В-5 мкФ | 3 | |
| С8 | Конденсатор К50-6-I-100 В-10 мкФ | 1 | |
| С9, С10 | Конденсатор К50-6-II-50 В-200 мкФ | 2 | |
| Д1…Д7 | Диод Д226Д | 7 | |
| Т1, Т2 | Транзистор МП41А | 2 | |
| Т3 | Транзистор МП25Б | 1 | |
| Т4 | Транзистор ГТ402Ж (ГТ402В) | 1 | |
| Т5 | Транзистор ГТ404Ж (ГТ404В) | 1 | |
| Гр | Головка 1ГД-40РЕ-140 | 1 | |
| Р | Реле РКМ1 РС4.500.862 Сп | 1 | |
| Л | Лампа КМ-24-35 | 1 | |
| ПР | Предохранитель ПМ 0,15 | 1 | 0,15 А |
| В1 | Группа контактная | 1 | |
| В2 | Группа контактная | 1 | |
| В3 | Держатель предохранителя ДП-3ц | 1 | |
| Тр1 | Трансформатор выходной | 1 | |
| Тр2 | Трансформатор сетевой | 1 |
Карта напряжений на электродах транзисторов усилителя.
Карта напряжений на электродах транзисторов усилителяНапряжения измеряются относительно металлического корпуса устройства прибором с входным сопротивлением не менее 20 кОм/В и могут отличаться от указанных на ±30%.
Моточные данные трансформаторов.
| Трансформатор выходной | Трансформатор сетевой | ||||
| Обмотка | Число витков | Провод | Обмотка | Число витков | Провод |
| 1 | 200 | ПЭЛ-0,315 | Iа | 2850 | ПЭВ-1-0,125 |
| 2 | 80 | ПЭЛ-0,500 | Iб | 2150 | ПЭВ-1-0,090 |
| 3 | 800 | ПЭВ-1-0,100 | II | 700 | ПЭВ-1-0,200 |

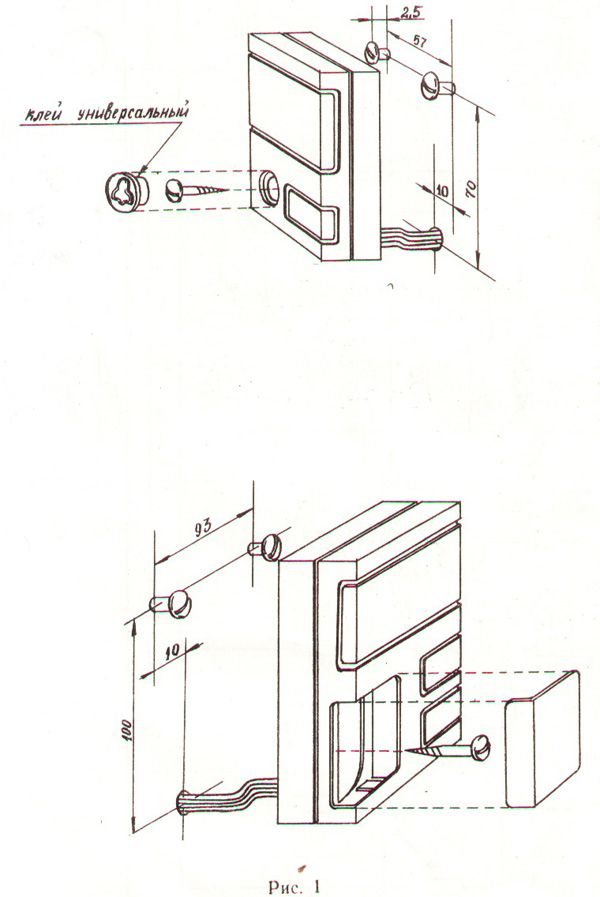

Рис.1.
Рисунок 2Рис. 2.
elektrouzel.ru
Джойстик Электроника ПУ-001 СССР
Загрузка …
Все с рубля!- ?
- Основной раздел
- Как работает аукцион
- Зачем регистрироваться?
- Как покупать?
- Как продавать?
- Частые вопросы
- Войти
- Корзина
- Регистрация
- Недавние 1
- Лоты 1
- Разделы
- Поиски
- Избранные
- Лоты
- Разделы
- Поиски
- Мои
- Недавние 1
- Лоты 1
- Разделы
- Поиски
- Избранные
- Лоты
- Разделы
- Поиски
- Покупаю
- Главная страница
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Не купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
- Бит Бонус
- Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
- Мой магазин [подробнее]
- Активация
- Настройка
- Меню
- Покупаю
- Избранные лоты
- Торгуюсь сейчас
- Я купил
- Подписка на новые лоты
- Запросы лотов у продавцов
- Предложения продавцов
- Продаю
- Продать
- В продаже
- Сделки
- Завершенные торги
- Пополнить счет
- Спрос
- Настройки продавца
meshok.net
