Провод СИП

Область применения провода

Вы можете заказать самонесущий провод в компании «СтройТрэйд» по демократичным ценам. Этот провод зарекомендовал себя, как очень надёжный и поэтому широко используется в любой сфере жизни. Основным назначением провода СИП (самонесущий изолированный провод) является передача и распределение электроэнергии переменного тока в сетях освещения и силовых сетях напряжением 0.4-1 кВ.

Провод СИП получил широкое применение при строительстве магистральных воздушных линий электропередач и различных ответвлений к вводам во всевозможные жилые помещения и хозяйские постройки.

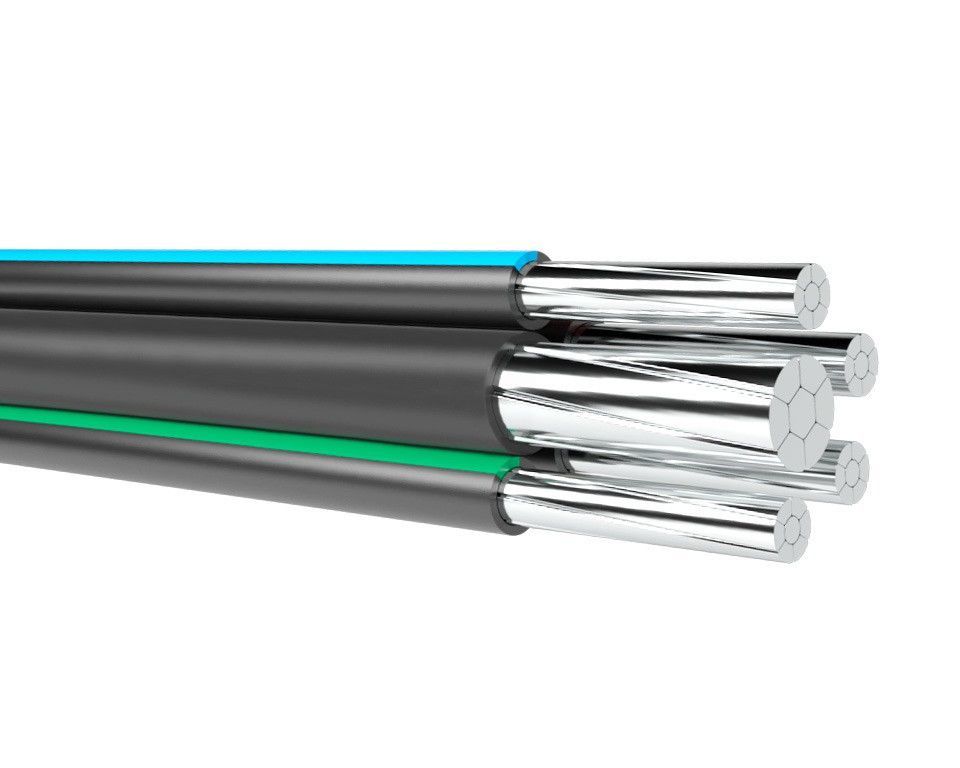

Он представляет собой жгут, скрученный из изолированных фазных, жил, сделанных из алюминия и нулевой несущей жилы. Фазные жилы оснащены изоляцией, сделанной из светостабилизированного полиэтилена повышенного давления, окрашенного в черный цвет, который обладает устойчивостью к ультрафиолетовым излучениям. В центре нулевой жилы находится стальной сердечник, скрученный вокруг алюминиевыми проволоками.

Расшифровка СИП — Самонесущий Изолированный Провод.

Конструкция кабеля и его структура

 В основном применяется радиальная схема распределения от понижающих трансформаторных подстанций 10/0,4 кВ, которая построена с использованием самонесущих изолированных проводов, подвешенных на деревянных опорах. Эта система была разработана финскими сетевыми компаниями совместно с производителями оборудования в 60-х годах, как альтернатива традиционным неизолированным проводам и кабельным линиям, подвешенным на тросах.

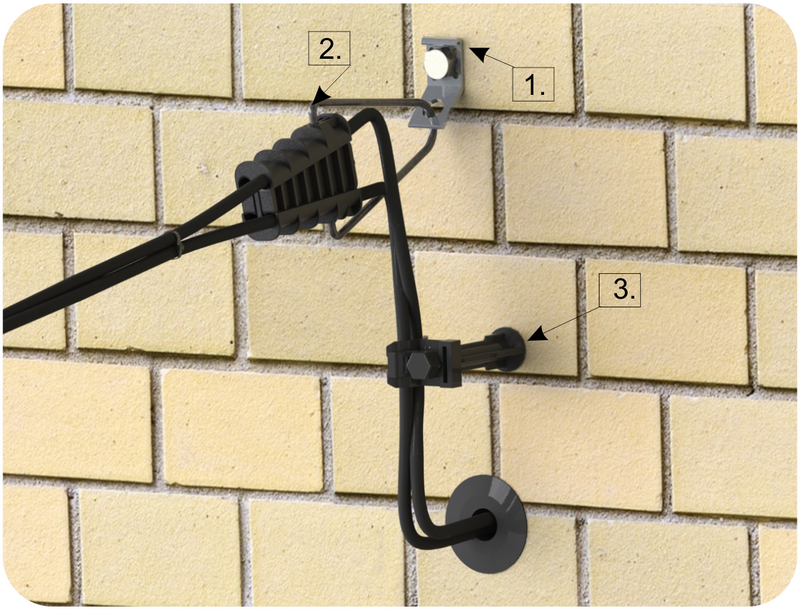

В финских сетях в основном применяется система СИП, состоящая из трёх изолированных фазных проводов, навитых вокруг неизолированного нейтрального несущего провода. Изоляция проводников выполнена из полиэтилена низкого давления LDPE (англ. low density polyethylene) или сшитого полиэтилена XLPE (англ. cross-linked polyethylene). Для подвески таких проводов требуются крюки, поддерживающие зажимы, анкерные зажимы и прокалывающие зажимы. Воздушные линии, в основном, монтируются на деревянных опорах (Пропитанные деревянные опоры используются в электрических сетях более ста лет; срок службы качественно изготовленной деревянной опоры превышает нормативный срок службы воздушной линии в целом. В Финляндии сегодня установлены и находятся в эксплуатации более 7 миллионов деревянных опор).

Технические характеристики кабеля

Сети 0,4 кВ выполняются трёхфазными, четырёхпроводными. Линия состоит из 1—5 изолированных проводов, навитых вокруг несущего проводника из алюминиевого сплава. Несущий проводник используется в качестве нейтрального провода.  Несущий проводник может быть, как голым, так и изолированным. Нейтральный провод заземлён на ТП и в конце каждой ветви или линии длиной более 200 м или на расстоянии не более 200 м от конца линии или ветви, где подключена нагрузка.

Самонесущие изолированные провода, в отличие от проводов неизолированных, имеют изолирующее полиэтиленовое покрытие на фазных проводах и, в зависимости от модификации, имеют или не имеют подобное покрытие на несущем нейтральном проводе. Кроме того, есть разновидность СИП без несущего провода, у которой все четыре провода изолированы. Все три системы СИП на сегодняшний день являются равноправными, поскольку они одинаково широко получили распространение в десятках стран.

Преимущества СИП состоят в том, что при его использовании:

    • обеспечивается работа линий электропередач даже при схлёстывании проводов или падения на них деревьев;
    • на проводах не происходит ледообразования;
    • уменьшается ширина просеки; в городе требуется меньшая полоса отчуждения земли;
    • применение СИП снижает эксплуатационные расходы до 80 %;
    • затрудняется возможность незаконных подключений для кражи электроэнергии;
    • исключается гибель птиц на ЛЭП

Типы СИП проводов и их краткие технические характеристики


Выпускается несколько основных видом СИП проводов, они различаются по строению и хорошо бы понимать значение каждого из принятых обозначений возможных видов.

Провод сип 1 технические характеристики

      • Так, провод СИП1 отличает то, что у него на несущей жиле нет изоляции. А другие жилы изолированы. У СИП1А все жилы изолированы. Для изоляции в этом случае используется термопластичный светостализированный полиэтилен.

Провод сип 2 технические характеристики

      • В СИП2 и СИП2А, которые отличаются теми же характеристиками, что и СИП 1 ,для изоляции используется сшитый светостабилизированный полиэтилен.

Провод сип 3 технические характеристики

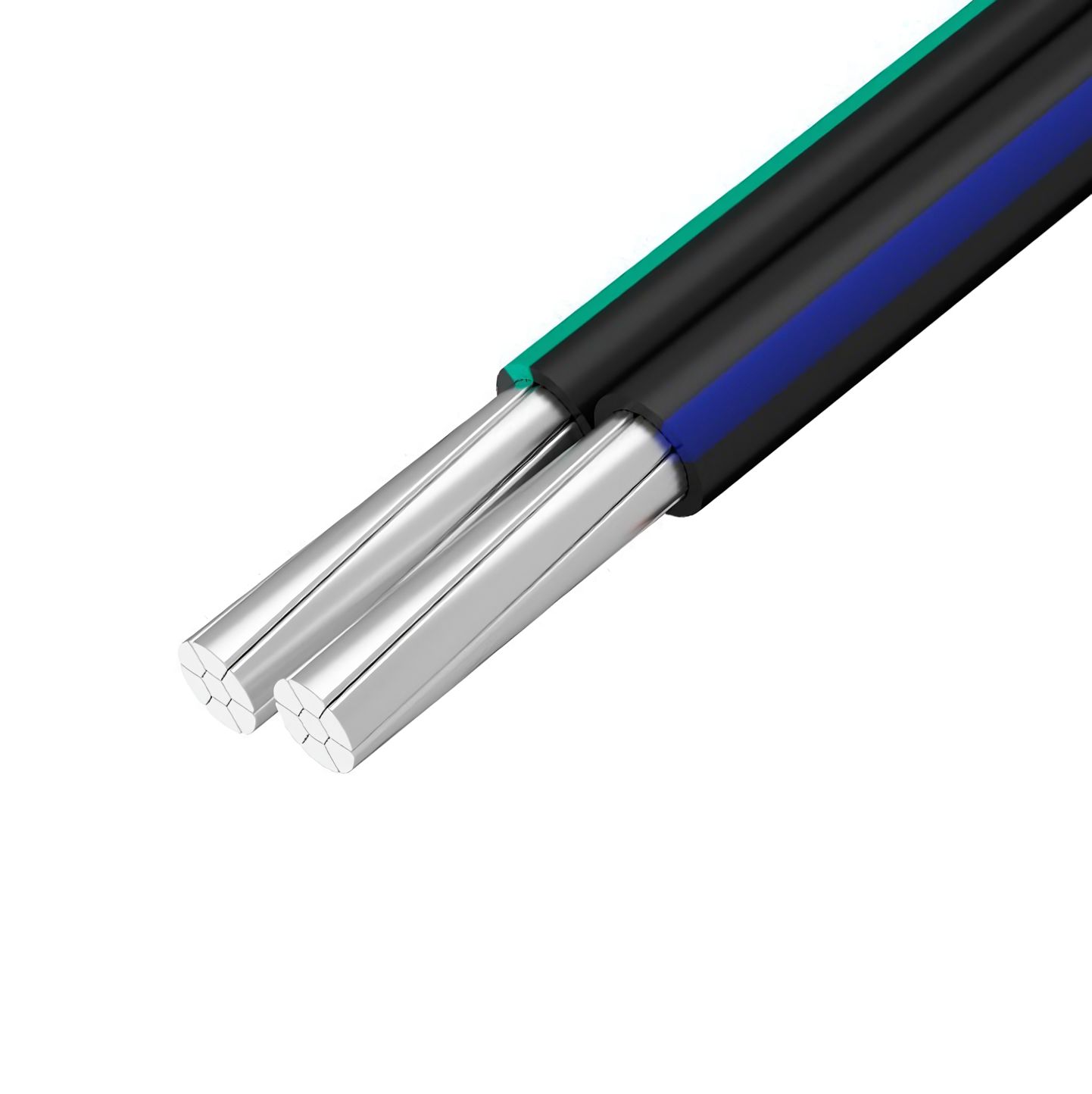

      • У провода СИП3 только одна проводящая ток жила, изолированная при помощи также сшитого полиэтилена.

Провод сип 4 технические характеристики

      • В СИП4 нет нулевой жилы, ее функцию выполняют все остальные жилы, заключенные в изоляцию из термопластичного полиэтилена.



      Онлайн заявка

  • Провод СИП таблица



Количество и сечение жил, шт х кв.мм

Масса провода, кг/км

Наружный диаметр, мм

СИП

1×16+1×25

135

15

3×16+1×25

270

22

3×25+1х35

390

26

3×35+1×50

530

30

3×50+1×50

685

32

3×50+1×70

740

35

3×70+1×70

930

37

3×70+1×90

990

41

3×95+1×70

1190

41

3×95+1×95

1255

43

3×120+1×95

1480

46

3×150+1×95

1715

48

3х185+1х95

2330

52

3×240+1×95

2895

56

Провод СИП-1 — Цены, конструкция и тех.

характеристики

Кабельная энциклопедия → Самонесущие изолированные провода

ГОСТ 31946-2012

СИП-1 3х35+1х54,6+1х16

СИП-1 3х50+1х54,6

Расшифровка

СИП

1

самонесущий изолированный провод
неизолированная нулевая несущая жила

Конструкция

1. Круглые многопроволочные уплотнённые жилы:
   — основные жилы из алюминия номинальным сечением 16…240 мм2;
   — неизолированная нулевая несущая жила из алюминиевого сплава
   номинальным сечением 25…95 мм2;
   — вспомогательные жилы для цепей наружного освещения из алюминия
   номинальным сечением 16…35 мм2.

2. Изоляция из светостабилизированного сшитого полиэтилена номинальной толщиной 1,3…1,9 мм.

3. Основные и вспомогательные жилы скручены вокруг нулевой несущей жилы. Скрутка жил в провод имеет правое направление.

Технические характеристики


Номинальное переменное напряжение0,6/1 кВ частотой 50 Гц
Испытательное импульсное напряжение20 кВ
Прочность алюминиевого сплава на разрывне менее 295 МПа
Строительная длинапо заказу потребителя
Допустимая температура нагрева жил90 °С
Максимальная температура нагрева жил250 °С при коротком замыкании
Минимальный радиус изгиба10 наружных диаметров
Диапазон рабочих температур−60…+50 °C
Срок службыне менее 40 лет с даты изготовления

Купить из наличия


СИП-1 1х16+1х25 0,305 км
СИП-1 3х16+1х25 0,199 км
СИП-1 3х35+1х35+1х35 0,900 км
СИП-1 3х35+1х50 5,148 км
СИП-1 3х50+1х50 0,248 км
показать ещё 3 ↓
СИП-1 3х50+1х70 0,176 км
СИП-1 3х50+1х70+1х25 0,223 км
СИП-1 3х70+1х95 0,085 км
Посмотреть поставщиков

Производители


ООО «Завод Агрокабель», Великий Новгород
СЗАО «Белтелекабель», Минск
ООО «Крымский кабельный завод «Евкабель», Евпатория
АО «Казэнергокабель», Павлодар
ООО «Камский кабель», Пермь
показать ещё 14 ↓
АО «Людиновокабель», Людиново
ООО «Завод Москабель», Москва
ООО «Рыбинсккабель», Рыбинск
АО «Самарская кабельная компания», Самара
ООО «Сарансккабель», Саранск
АО «Сибкабель», ООО «ХКА», Томск
АО «Тверьэнергокабель», Тверь
ООО «Томсккабель», Томск
ООО ТД «Ункомтех», Иркутск
ОАО «Щучинский завод «Автопровод», Щучин
ООО «КЗ «Эксперт-Кабель», Москва
АО «Электрокабель» Кольчугинский завод», ООО «ХКА», Кольчугино
ООО «Элпром», Псков
ООО «Энергокомплект МФ», Домодедово
Посмотреть маркоразмеры

Цены из заявок

Уже 30 дней нет предложений на СИП-1.

Посмотреть заявки

Кабельные муфты

Мы не знаем муфты для СИП-1. Попробуйте подобрать муфту по характеристикам.

Маркоразмеры


  • СИП-1 1х16+1х25
  • СИП-1 1х25+1х25
  • СИП-1 1х25+1х35
  • СИП-1 1х35+1х35
  • СИП-1 1х35+1х50
  • СИП-1 1х50+1х50
  • СИП-1 2х16+1х25
  • СИП-1 2х25+1х25
  • СИП-1 2х25+1х35
  • СИП-1 2х35+1х35
  • СИП-1 3х16+1х25
  • СИП-1 3х25+1х25
  • СИП-1 3х25+1х35
  • СИП-1 3х25+1х54,6
  • СИП-1 3х25+1х54,6+1х16
  • СИП-1 3х25+1х54,6+1х25
  • СИП-1 3х35+1х25
  • СИП-1 3х35+1х35
  • СИП-1 3х35+1х50
  • СИП-1 3х35+1х50+1х16
  • СИП-1 3х35+1х50+1х25
  • СИП-1 3х35+1х50+1х35
  • СИП-1 3х35+1х50+2х16
  • СИП-1 3х35+1х50+2х25
  • СИП-1 3х35+1х50+2х35
  • СИП-1 3х35+1х50+3х16
  • СИП-1 3х35+1х50+3х25
  • СИП-1 3х35+1х50+3х35
  • СИП-1 3х35+1х54,6
  • СИП-1 3х35+1х54,6+1х16
  • СИП-1 3х35+1х54,6+1х25
  • СИП-1 3х35+1х70+1х35
  • СИП-1 3х50+1х50
  • СИП-1 3х50+1х50+1х16
  • СИП-1 3х50+1х50+1х25
  • СИП-1 3х50+1х50+1х35
  • СИП-1 3х50+1х50+2х16
  • СИП-1 3х50+1х50+2х25
  • СИП-1 3х50+1х50+2х35
  • СИП-1 3х50+1х50+3х16
  • СИП-1 3х50+1х50+3х25
  • СИП-1 3х50+1х50+3х35
  • СИП-1 3х50+1х54,6
  • СИП-1 3х50+1х54,6+1х16
  • СИП-1 3х50+1х54,6+1х25
  • СИП-1 3х50+1х70
  • СИП-1 3х50+1х70+1х16
  • СИП-1 3х50+1х70+1х25
  • СИП-1 3х50+1х70+1х35
  • СИП-1 3х50+1х70+2х16
  • СИП-1 3х50+1х70+2х25
  • СИП-1 3х50+1х70+2х35
  • СИП-1 3х50+1х70+3х16
  • СИП-1 3х50+1х70+3х25
  • СИП-1 3х50+1х70+3х35
  • СИП-1 3х70+1х50
  • СИП-1 3х70+1х50+1х25
  • СИП-1 3х70+1х54,6
  • СИП-1 3х70+1х54,6+1х16
  • СИП-1 3х70+1х54,6+1х25
  • СИП-1 3х70+1х70
  • СИП-1 3х70+1х70+1х16
  • СИП-1 3х70+1х70+1х25
  • СИП-1 3х70+1х70+1х35
  • СИП-1 3х70+1х70+2х16
  • СИП-1 3х70+1х70+2х25
  • СИП-1 3х70+1х70+2х35
  • СИП-1 3х70+1х70+3х16
  • СИП-1 3х70+1х70+3х25
  • СИП-1 3х70+1х70+3х35
  • СИП-1 3х70+1х95
  • СИП-1 3х70+1х95+1х16
  • СИП-1 3х70+1х95+1х25
  • СИП-1 3х70+1х95+1х35
  • СИП-1 3х70+1х95+2х16
  • СИП-1 3х70+1х95+2х25
  • СИП-1 3х70+1х95+2х35
  • СИП-1 3х70+1х95+3х16
  • СИП-1 3х70+1х95+3х25
  • СИП-1 3х70+1х95+3х35
  • СИП-1 3х95+1х70
  • СИП-1 3х95+1х70+1х16
  • СИП-1 3х95+1х70+1х25
  • СИП-1 3х95+1х70+1х35
  • СИП-1 3х95+1х70+2х16
  • СИП-1 3х95+1х70+2х25
  • СИП-1 3х95+1х70+2х35
  • СИП-1 3х95+1х70+3х16
  • СИП-1 3х95+1х70+3х25
  • СИП-1 3х95+1х70+3х35
  • СИП-1 3х95+1х95
  • СИП-1 3х95+1х95+1х16
  • СИП-1 3х95+1х95+1х25
  • СИП-1 3х95+1х95+1х35
  • СИП-1 3х95+1х95+2х16
  • СИП-1 3х95+1х95+2х25
  • СИП-1 3х95+1х95+2х35
  • СИП-1 3х95+1х95+3х16
  • СИП-1 3х95+1х95+3х25
  • СИП-1 3х95+1х95+3х35
  • СИП-1 3х120+1х70
  • СИП-1 3х120+1х95
  • СИП-1 3х120+1х95+1х16
  • СИП-1 3х120+1х95+1х25
  • СИП-1 3х120+1х95+1х35
  • СИП-1 3х120+1х95+2х16
  • СИП-1 3х120+1х95+2х25
  • СИП-1 3х120+1х95+2х35
  • СИП-1 3х120+1х95+3х25
  • СИП-1 3х120+1х95+3х35
  • СИП-1 3х150+1х70
  • СИП-1 3х150+1х95
  • СИП-1 3х150+1х95+1х16
  • СИП-1 3х150+1х95+1х25
  • СИП-1 3х150+1х95+1х35
  • СИП-1 3х150+1х95+2х16
  • СИП-1 3х150+1х95+2х25
  • СИП-1 3х150+1х95+2х35
  • СИП-1 3х150+1х95+3х25
  • СИП-1 3х150+1х95+3х35
  • СИП-1 3х185+1х95
  • СИП-1 3х185+1х95+1х16
  • СИП-1 3х185+1х95+1х25
  • СИП-1 3х185+1х95+1х35
  • СИП-1 3х185+1х95+2х25
  • СИП-1 3х185+1х95+2х35
  • СИП-1 3х185+1х95+3х25
  • СИП-1 3х185+1х95+3х35
  • СИП-1 3х240+1х95
  • СИП-1 3х240+1х95+1х16
  • СИП-1 3х240+1х95+1х25
  • СИП-1 3х240+1х95+1х35
  • СИП-1 3х240+1х95+2х25
  • СИП-1 3х240+1х95+2х35
  • СИП-1 3х240+1х95+3х25
  • СИП-1 3х240+1х95+3х35
  • СИП-1 4х16+1х25
  • СИП-1 4х25+1х25
  • СИП-1 4х25+1х35
  • СИП-1 4х35+1х50
  • СИП-1 4х50+1х50
  • СИП-1 4х50+1х70
  • СИП-1 4х70+1х70
  • СИП-1 4х70+1х95
  • СИП-1 4х95+1х70
  • СИП-1 4х95+1х95
  • СИП-1 4х120+1х95
  • СИП-1 4х150+1х95
  • СИП-1 4х185+1х95
  • СИП-1 4х240+1х95
