Как правильно сделать электропроводку в гараже. Какую схему выбрать. Какие материалы использовать. На что обратить внимание при монтаже. Как обеспечить безопасность электропроводки в гараже.
Особенности электропроводки в гараже
Гараж относится к помещениям повышенной опасности из-за наличия токопроводящих поверхностей, повышенной влажности и возможных испарений горюче-смазочных материалов. Поэтому к электропроводке в гараже предъявляются особые требования:
- Использование влагозащищенных розеток, выключателей и светильников с классом защиты не ниже IP44
- Обязательное заземление всего электрооборудования
- Применение УЗО для защиты от поражения током
- Разделение освещения и розеточной группы на отдельные линии
- Использование медного кабеля в двойной изоляции
- Прокладка проводки в гофрированных трубах или кабель-каналах
При соблюдении этих требований электропроводка в гараже будет безопасной и надежной в эксплуатации.
Расчет нагрузки и выбор сечения кабеля
Перед составлением схемы электропроводки необходимо рассчитать предполагаемую нагрузку. Для этого нужно учесть мощность всех электроприборов, которые планируется использовать в гараже:
- Освещение — 100-300 Вт
- Электроинструменты — 500-2000 Вт
- Компрессор — 1500-2500 Вт
- Сварочный аппарат — 3000-5000 Вт
- Зарядное устройство — 500-1000 Вт
Исходя из суммарной мощности, выбирается сечение питающего кабеля и номинал вводного автомата. Для большинства гаражей достаточно кабеля сечением 4-6 мм² и автомата на 32-40А. Если планируется использование мощного оборудования, может потребоваться трехфазное подключение.

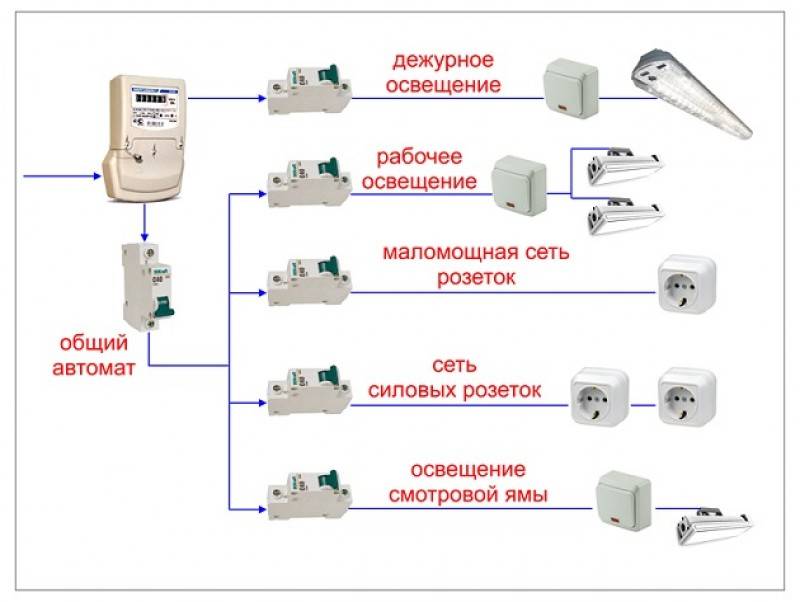

Составление схемы электропроводки
Типовая схема электропроводки в гараже включает:
- Вводной щит с автоматами и УЗО
- Линию освещения с выключателями
- Розеточную группу (минимум 3-4 розетки)
- Отдельную линию для мощных потребителей
При составлении схемы важно продумать удобное расположение розеток и выключателей. Розетки размещают на высоте 0,3-1 м от пола, выключатели — на высоте 0,8-1,7 м. Желательно предусмотреть резервные линии для возможного расширения.
Выбор материалов и комплектующих
Для монтажа электропроводки в гараже рекомендуется использовать следующие материалы:
- Кабель ВВГнг-LS сечением от 1,5 мм² для освещения и от 2,5 мм² для розеток
- Гофрированные трубы ПВХ диаметром 16-20 мм
- Распределительные коробки IP55
- Влагозащищенные розетки и выключатели IP44
- Светильники IP54-65
- Автоматические выключатели и УЗО
Все комплектующие должны иметь сертификаты соответствия и подходить для использования во влажных помещениях.
Порядок монтажа электропроводки
Монтаж электропроводки в гараже выполняется в следующей последовательности:
- Разметка трасс прокладки кабелей и мест установки оборудования
- Монтаж гофрированных труб и распределительных коробок
- Протяжка кабелей по трубам
- Установка розеток, выключателей и светильников
- Монтаж электрощита с коммутационной аппаратурой
- Подключение линий к электрощиту
- Проверка работоспособности и измерение сопротивления изоляции
Все работы должны выполняться при отключенном электропитании с соблюдением правил электробезопасности.
Обеспечение безопасности электропроводки
Для обеспечения безопасной эксплуатации электропроводки в гараже необходимо:
- Использовать УЗО с током утечки 30 мА
- Выполнить заземление всех металлических конструкций
- Применять двойную изоляцию кабелей
- Защитить проводку от механических повреждений
- Исключить контакт проводки с горючими материалами
- Регулярно проверять состояние изоляции и контактных соединений
При соблюдении этих мер электропроводка в гараже будет безопасной и надежной в эксплуатации.
Типичные ошибки при монтаже проводки в гараже
При самостоятельном монтаже электропроводки в гараже часто допускаются следующие ошибки:
- Использование алюминиевых проводов вместо медных
- Прокладка кабелей без защитных труб
- Установка обычных розеток и выключателей вместо влагозащищенных
- Отсутствие заземления оборудования
- Некачественные скрутки проводов вместо клеммных соединений
- Занижение сечения кабелей
- Отсутствие УЗО в цепи
Чтобы избежать этих ошибок, лучше доверить монтаж электропроводки в гараже квалифицированным специалистам.
Подключение электрооборудования в гараже
При подключении электрооборудования в гараже следует учитывать некоторые особенности:
- Мощные потребители (сварочный аппарат, компрессор) подключаются через отдельные автоматы
- Для освещения смотровой ямы используется безопасное напряжение 12-36В
- Розетки устанавливаются на высоте не менее 0,3 м от пола
- Электроворота подключаются через отдельный автомат с УЗО
- Для зарядки электромобиля монтируется отдельная линия с защитой
Все подключения должны выполняться в соответствии с инструкциями производителей оборудования и требованиями ПУЭ.
Особенности проводки в металлическом гараже
При монтаже электропроводки в металлическом гараже нужно учитывать следующие моменты:
- Обязательное заземление металлического корпуса гаража
- Использование двойной изоляции кабелей
- Прокладка проводки в гофрированных трубах из ПВХ
- Применение дополнительных изолирующих прокладок
- Установка УЗО с повышенной чувствительностью (10-30 мА)
При соблюдении этих требований электропроводка в металлическом гараже будет безопасной и надежной.
Электропроводка в гараже
Главная
Обзоры и советы
Статьи
Электропроводка в гараже
После того, как вы приобрели гараж, стает вопрос о его электроснабжении. В данной статье рассмотрим характерные особенности прокладки электропроводки в гараже, приведем примеры и советы, которые помогут правильно составить схему электропроводки гаража и в дальнейшем произвести ее монтаж в соответствии со схемой.
Для начала определитесь, какую мощность вы будете потреблять. Для этого составьте список электроприборов, которые вы планируете включать в гараже. Эти данные необходимы для составления схемы электропроводки гаража.
Перед тем, как перейти к составлению схемы электропроводки, необходимо определиться с подключением гаража к электрической сети. В данном случае есть несколько вариантов Рассмотрим подробно каждый из них.
Если гараж находится на территории частного дома или в непосредственной близости от квартиры, то его можно запитать от основного распределительного щитка дома или квартиры.
В данном случае выход один – подключить гараж к электрической сети. При этом вы можете выбрать, каким вводом подключать гараж к электрической сети: однофазным или трехфазным. Если у вас есть трехфазные электроприборы, то следует выбрать трехфазный ввод. Во всех остальных случаях следует руководствоваться максимально допустимой мощностью для однофазного и трехфазного ввода и соответствием ее планируемой потребляемой мощности. Если лимит потребляемой мощности для однофазного ввода соответствуют предполагаемой нагрузке электроприборов гаража, то подключение в гараж трехфазного ввода, при отсутствии необходимости подключения трехфазных электроприборов, нецелесообразно. Когда вы провели питающий провод в гараж, можно переходить к следующему этапу – составлению схемы электропроводки гаража. Составление схемы, как и упоминалось выше, производится в соответствии с предполагаемой нагрузкой и количеством включаемых электроприборов в гараже. На данном этапе учитывайте также место размещения розеток, выключателей освещения и осветительных устройств.
Следующий этап разметка стен, в частности место прокладки провода, установки распределительного щитка, розеток, выключателей, промежуточных распределительных коробок и светильников.
Какой кабель выбрать для прокладки электропроводки гаража? Для этой цели подойдет медный кабель ВВГнг. Перед приобретением кабеля, произведите замер необходимой длины каждой линии электропроводки гаража.
Следует отметить, что для обеспечения безопасности при пользовании электроприборами в гараже не лишним будет предусмотреть защитное заземление. Соответственно, если в схеме электропроводки квартиры предусмотрен защитный (заземляющий) проводник, то следует приобретать трехжильный провод и розетки, в которых предусмотрен заземляющий контакт.
При выборе конструктивных элементов электропроводки гаража, в частности корпуса распределительного щитка, розеток, выключателей, светильников, монтажных коробок, обратите особое внимание на степень защиты корпуса. Гараж – это помещение повышенной опасности, поэтому степень защиты корпуса вышеприведенных элементов электропроводки должна быть не ниже IP44.
Гараж – это техническое помещение, в котором на первый план выносится не эстетичность выполненной электропроводки, а ее качество, надежность и безопасность.Электропроводка в гараже, монтаж проводки в гараже
Подавляющее большинство российских людей покупают и строят гаражи не только для хранения машины. Как правило, это еще и склад для хранения запчастей и оборудования, и мастерская, и подсобное помещение. Для многих мужчин гараж – это их личная территория, где они могут заниматься своим любимым автомобилем, в спокойной обстановке разбирать и собирать детали, общаться с друзьями или работать в мастерской. Конечно, электропроводка в гараже, как и в любом другом подсобном или бытовом помещении, необходима. Без света невозможно обойтись в темное время суток, также электричество нужно для большого количества устройств: аккумуляторов, насоса для подкачки шин, электродрели, автоминимойки и т.д. По всем этим важным причинам хорошее освещение и грамотный электромонтаж в гараже – важная необходимость.
Как и любая работа с электричеством электропроводка в гараже требует определенных знаний и умений.
В случае если ваш гараж располагается на территории частного дома, то подключиться к электричеству можно довольно быстро. Если гараж расположен на территории гаражного кооператива или это отдельное строение, то в первую очередь, необходимо получить разрешение на подключение к электросетям.

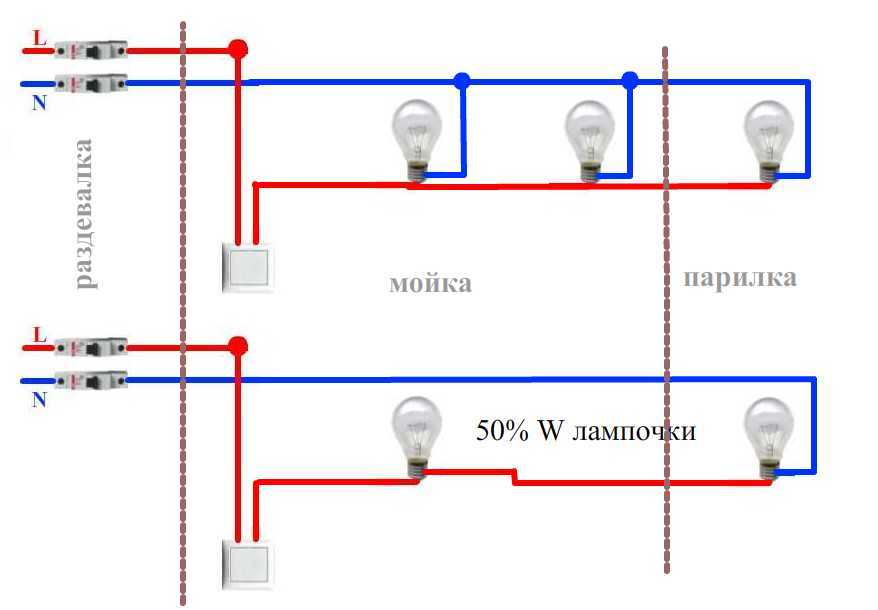

Обычно в гараже устанавливаются несколько осветительных приборов, которые расположены в разных зонах, и несколько розеток для обеспечения питания. При монтаже электропроводки в гараже на первом месте стоят функциональность, и, конечно же, безопасность.
5 простых шага к электропроводке в гараже
№1. Безопасность. Для того чтобы защитить гараж от возможного загорания, кабель монтируются в плоскости труб пвх.
№2. Выбор провода и запчастей. Выстраивается электрическая система в гараж с помощью 2 видов проводов – медного и алюминиевого. Для установки в гараже первый вариант предпочтительней, так как медный провод обладает большей износостойкостью.
№3. Установка проводов в плоскости стены. Современные технологии и материалы позволяют прокладывать в стенах провода аккуратно, безопасно и качественно.
№ 4. Монтаж выключателей и розеток. При подключении розетки, первым делом определяется место монтажа розеток и их количество.

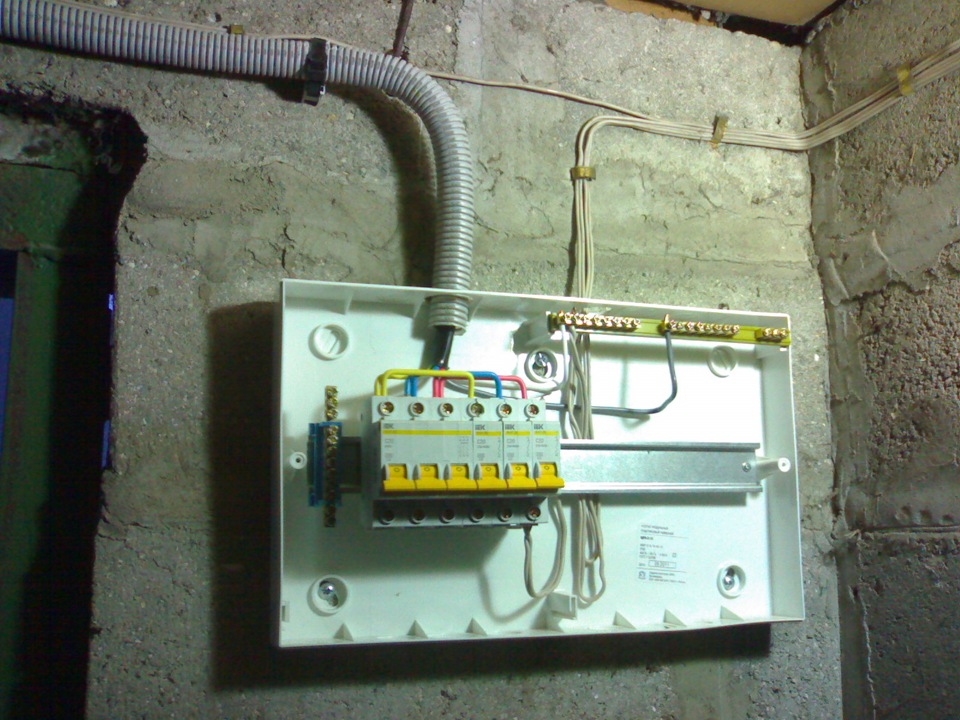

№5. Установка электрического щитка. При необходимости в гаражный щиток можно установить электрический счётчик.
Монтаж электропроводки в гараже: полезные советы
Вначале обязательно нужно продумать, где будут располагаться розетки. Здесь необходимо будет учитывать месторасположения полок и высоту стеллажей. В первую очередь для того, что бы грамотно произвести монтаж электропроводки в гараже, необходима схема всей электропроводки в помещении, где специалист подробно расписывает все места расположения электрических кабелей, выключателей, розеток и т.д. В схеме также отмечаются способы подключения каждого элемента. На этом этапе важно грамотно рассчитать максимальную нагрузку на всю электрическую систему гаража.
Схема проводки может быть нанесена на стену гаража: символично обозначаются выключатели розетки, места установки светильников на стенах и на потолке. Выключатель не должен перекрываться входной дверью. Использовать приборы без заземления запрещено. Для защиты от замыканий и перегрузок все приборы подключаются через устройство автоматической защиты.
Из-за повышенной влажности и присутствия испарений топлива для освещения смотровой ямы и освещения погреба используется только пониженное напряжение в 36 вольт. Также необходимо установить понижающий трансформатор. С целью уменьшения расхода кабеля и нормального распределения нагрузки, распределительные коробки устанавливают таким образом, чтобы внутренняя сеть разделялась на отдельные группы. Как правило, розеточная группа монтируется отдельно от группы освещения. Кабели обычно прокладываются на расстоянии примерно 100-150 мм от потолка. Розеточную группу для безопасности монтируют с 3 жилами с помощью кабеля – для заземления.
Система сигнализации и автоматического открывания ворот (если они есть) связываются с электросетью и оснащаются блоком бесперебойного питания.
В гараже обязательно должны быть учтены все требования и нормативные правила работы с электричеством, в обратном случае последствия могут быть непредсказуемыми.
Важный совет. Гараж относится к строениям повышенной опасности из-а токопроводящих стен и сырости. Поэтому все выключатели, розетки и светильники должны быть с максимальной защитой от влаги и пыли.
Для более высокой безопасности в распределительный щит рекомендуется установить заземляющее устройство отдельно. Самый простой способ заземления – с помощью металлических прутков 15-16 мм, соединенные между собой и вкопанные в землю.
Нюансов в работе очень много, если вам важна ваша безопасность, безопасность ваших близких, а также сохранность имущества – обращайтесь к профессионалам.
Электромонтаж Казань+В Электромонтаж Казань + всегда профессиональный подход к делу, большой опыт работы, непьющий коллектив.
Поможем быстро и надежно провести электропроводку в гараже и в других помещениях. На все свои услуги даем гарантию. Предоставляем все виды электромонтажных услуг. Работаем всегда качественно и на результат. Используем современное профессиональное оборудование. Предлагаем своим клиентам скидки на оборудование и наши услуги до 25%! У нас большое количество довольных клиентов, которые советуют нас своим родным и близким, для нас такая реклама — это самая приятная награда!
Звоните прямо сейчас +7 (843) 214-10-57, и закажите профессиональный и безопасный электромонтаж.
Наши услуги:
- Монтаж электропроводки
- Качественные услуги электрика в Казани
- Монтаж электропроводки в деревянных домах
Как подключить электропроводку — верхняя дверь Halo
Привод двери гаража в жилом доме Схема предварительной проводки
Введение
Во время строительства нового жилого гаража многие владельцы зданий намерены установить привод гаражных ворот в рамках новых строительных работ.
Это дает строителю или подрядчику возможность «предварительно проложить проводку» для привода гаражных ворот, в том числе скрыть проводку по запросу. DASMA в сотрудничестве с Международной дверной ассоциацией (IDA) разработала рекомендуемый метод обеспечения ответвлений проводки для приводов гаражных ворот во время нового строительства жилого гаража. Информация, содержащаяся в этом Техническом паспорте, предназначена для распространения среди генеральных подрядчиков и строителей, которые могут координировать работы по предварительной прокладке электропроводки с электрическими подрядчиками и субподрядчиками.
Соответствие стандарту NEC
Следует отметить, что размещение проводки должно соответствовать применимым положениям Национального электротехнического кодекса (NEC) и/или государственным и/или местным требованиям, регулирующим реализуемый проект.
Важная информация NEC
Не прокладывайте низковольтные провода управления рядом с линией электропередачи 120 В.
Не прокладывайте провода через те же отверстия, что и 120-вольтовая линия электропередач в шпильках или шпалах. Любое из этих условий не будет соответствовать NEC и может помешать безопасной работе привода гаражных ворот.
Рисунок 1
Деталь оператора, устанавливаемого на коллекторе
Примечание. На рис. 1 показаны детали оператора, устанавливаемого справа. Запланируйте предварительную проводку для размещения «правого», «центрального» или «левого» оператора, установленного на жатке, и отрегулируйте соответствующим образом.
Инструкции: оператор на стойке (см. рис. 1)
Примечание: содержит рекомендации для операторов, например операторов промежуточного вала. Обратитесь к инструкциям производителя, чтобы найти конкретные рекомендации по размещению проводки.
Вам потребуются 3 отрезка двухжильного провода с цветовой маркировкой калибра не менее 22 для звонка (телефонный провод), подходящего для установки класса 2. В Канаде этот провод должен быть сертифицирован CSA.
Определите, должен ли привод устанавливаться слева, по центру или справа.
Провод №1 и провод №2:
Эти провода соединяют блок питания привода гаражных ворот с двумя фотоэлектрическими датчиками. Для правильной работы фотоэлектрические датчики не должны устанавливаться выше 6 дюймов над полом. Проводка должна соответствовать этому требованию установки. Расположите провода № 1 и № 2 примерно в 6 дюймах от пола, оставив 24 дюйма дополнительного провода. Проложите провод вверх по каждой стороне проема двери гаража, а затем обратно в место, соответствующее типу монтажа.
Для установки слева, в центре или справа на жатке
Оставление 24 дюймов или более (в зависимости от высоты потолка) в месте расположения блока питания.
Провод №3:
Этот провод соединяет блок питания с настенной кнопкой. Обратите внимание, что настенная кнопка должна быть установлена вдали от любых движущихся частей и на высоте не менее 5 футов над полом гаража, чтобы она была вне досягаемости детей.
Протяните провод от предполагаемого места расположения кнопки до места расположения проводов № 1 и № 2, оставив 24 дюйма дополнительного провода на обоих концах.Дуплексная электрическая розетка на 120 В должна быть надлежащим образом отделена от проводки низкого напряжения, располагаться справа, по центру или слева в зависимости от типа установки. Цепь должна быть заземлена.
Протяните провод от предполагаемого места расположения кнопки до места расположения проводов № 1 и № 2, оставив 24 дюйма дополнительного провода на обоих концах.Рисунок 2
Деталь привода на рейке
Инструкции: привод на рейке (см. рис. 2)
Примечание: содержит рекомендации для операторов, обычно устанавливаемых в жилых помещениях. Обратитесь к инструкциям производителя, чтобы найти конкретные рекомендации по размещению проводки.
Вам потребуются 3 отрезка двухжильного провода с цветовой маркировкой калибра не менее 22 для звонка (телефонный провод), подходящего для установки класса 2. В Канаде этот провод должен быть сертифицирован CSA.
Провод №1 и провод №2:
Эти провода соединяют блок питания привода гаражных ворот с двумя фотоэлектрическими датчиками.
Для правильной работы фотоэлектрические датчики не должны устанавливаться выше 6 дюймов над полом. Проводка должна соответствовать этому требованию установки. Расположите провода № 1 и № 2 примерно в 6 дюймах от пола, оставив 24 дюйма дополнительного провода. Проложите провод вверх по каждой стороне проема двери гаража, а затем обратно в место, соответствующее типу монтажаПриблизительно 10 футов-6 дюймов (увеличение на один фут на каждый 1 фут высоты дверного проема выше 7 футов) от проема и по центру относительно него
Оставление 24 дюймов или более (в зависимости от высоты потолка) в месте расположения блока питания.
Провод №3:
Этот провод соединяет блок питания с настенной кнопкой. Обратите внимание, что настенная кнопка должна быть установлена вдали от любых движущихся частей и на высоте не менее 5 футов над полом гаража, чтобы она была вне досягаемости детей. Протяните провод от предполагаемого места расположения кнопки до места расположения проводов № 1 и № 2, оставив 24 дюйма дополнительного провода на обоих концах.
Дуплексная электрическая розетка на 120 В должна быть соответствующим образом отделена от проводки низкого напряжения, расположена примерно в 10 футах-6 дюймов (увеличение на один фут на каждый 1 фут высоты дверного проема выше 7 футов) от и по центру относительно, открытие гаражных ворот, чтобы привести в действие привод гаражных ворот. Цепь должна быть заземлена.
Для правильной работы фотоэлектрические датчики не должны устанавливаться выше 6 дюймов над полом. Проводка должна соответствовать этому требованию установки. Расположите провода № 1 и № 2 примерно в 6 дюймах от пола, оставив 24 дюйма дополнительного провода. Проложите провод вверх по каждой стороне проема двери гаража, а затем обратно в место, соответствующее типу монтажа
240v — Модернизация проводки на подпанель отдельностоящего гаража
На другом форуме, после долгой обличительной речи о выборе правильных размеров проводов, я сказал «… ИЛИ, просто используйте 2-2-2-4 алюминия для всего».
Подходит для любой базы и имеет очень выгодную цену. Нет ничего плохого в алюминиевой проволоке при таком большом размере фидера. (некоторые новички испытывают неоправданный страх перед алюминием, но они не разбираются во всех деталях/извлеченных уроках). по-прежнему незначительная минеральная ценность проволоки. Это также дешевле, чем ЛЮБОЙ медный вариант, даже 30A #10.
Алюминий № 2 легально обеспечивает ток 90 А, поэтому подходит почти для всех нужд.
Вы хотите 90А в гараж.
Причина стоимость перепродажи . Многие покупатели жилья предвидят электромобилей и будут платить дополнительно за дом, уже подключенный к большой мощности в гараже. Насколько велик «большой»? Новый развивающийся «золотой стандарт» — 80 ампер для нескольких электромобилей, которые могут совместно использовать с использованием технологии «Share2». (Поддерживающая технология была встроена в оригинальную спецификацию J1772 EV , которой также следует Tesla. Это действительно весьма гениально.)
При условии, что у вас останется 10 ампер на каждую фазу. Одну фазу можно назначить на освещение. Другая фаза может питать обязательную цепь «20 А» с шестью розетками на 15 А (обеспечивая 180 ВА на розетку, как правило, заимствованное из коммерческих норм).
«Это было просто!»
Видите ли, именно поэтому я начал с обсуждения экономики проволоки.
Я бы не хотел, чтобы вы думали, что я предлагаю № 3 Cu, который будет стоить целое состояние 90 107 .
Типы кабелей
Ваш знакомый UF — это, по сути, кабель NM, улучшенный для использования вне помещений. Оба ограничены температурой 60C. Это означает, что № 8 UF ограничен 40 А, а № 6 UF ограничен 55 А, и это самый большой изготовленный UF. Невозможно получить фидер на 60 А с UF . NM становится больше, но на открытом воздухе это запрещено.
Для бега на открытом воздухе вы должны либо сделать прямое заглубление с покрытием 24 дюйма, либо кабелепровод до конца с покрытием 18 дюймов (ПВХ) или 6 дюймов (дорогой RMC). Обратите внимание, что RMC требует 12 дюймов под автомобильными путями.
Популярным кабелем для прямого захоронения является «MH Feeder» (мобильный домашний фидер), который допускается прокладывать под землей, но не в помещении (если только он не находится в кабелепроводе внутри помещения). 2-2-2-4 — самый популярный размер, поскольку он используется в большинстве мобильных домов.
Для кабелепроводов используются отдельных проводов типа THWN или XHHW. Вы можете получить любой размер из любого металла — снова #2AL является популярным размером. Земля должна быть только #6AL.
Ваше расстояние не настолько велико, чтобы беспокоиться о перенапряжении проводов.
Обратите внимание, что наконечники на вспомогательной панели сами по себе алюминиевые, потому что (как показали уроки) это «универсальный донор», хорошо сочетающийся как с медным, так и с алюминиевым проводом. В более дешевых панелях также используются алюминиевые шины.
Размер панели
Нехватка места на панели и застревание в проекте — это тема №1, касающаяся панелей. Пространства смехотворно дешевы при покупке панели. Таким образом, мы действительно рекомендуем потратить цену пиццы на гораздо больше мест для выключателя, чем вы когда-либо предполагали, что будете использовать. Если вы когда-нибудь строите магазин, вы проходите через пространства, как вода — инструменты на 240 В используют их по 2 за раз, а 24 пространства едва ли избыточны.
