Tl494 характеристики. TL494: характеристики, схема включения и применение ШИМ-контроллера

Что такое TL494. Как работает ШИМ-контроллер TL494. Каковы основные характеристики и функции TL494. Как правильно подключить и использовать TL494 в импульсных источниках питания. Какие есть аналоги TL494.

Общее описание и применение микросхемы TL494

TL494 — это широко распространенный ШИМ-контроллер, который используется для построения импульсных источников питания. Данная микросхема обладает следующими ключевыми особенностями:

• Два усилителя ошибки для организации обратной связи
• Встроенный генератор пилообразного напряжения
• Компаратор для управления «мертвым» временем
• Триггер для формирования выходных импульсов
• Встроенный стабилизатор напряжения 5В
• Два выходных транзистора для управления силовыми ключами

Благодаря своей универсальности, TL494 нашла применение в самых разных устройствах:

• Импульсные блоки питания для компьютеров и бытовой техники
• Источники бесперебойного питания
• Преобразователи напряжения для автомобильной электроники
• DC/DC преобразователи в промышленном оборудовании

Принцип работы ШИМ-контроллера TL494

Основной принцип работы TL494 заключается в формировании широтно-импульсной модуляции (ШИМ) для управления силовыми ключами преобразователя. Рассмотрим основные функциональные блоки микросхемы:

Генератор пилообразного напряжения

Встроенный генератор формирует пилообразное напряжение на выводе CT. Частота определяется внешними компонентами RT и CT по формуле:

F = 1 / (RT * CT)

Диапазон рабочих частот составляет от 1 до 300 кГц.

Усилители ошибки

Два усилителя ошибки используются для организации обратной связи по напряжению и току. Выходы усилителей объединены по схеме ИЛИ, что позволяет реализовать защиту от перегрузки.

Компаратор «мертвого» времени

Компаратор DTC (Dead Time Control) задает минимальную паузу между импульсами управления силовыми ключами. Это необходимо для предотвращения сквозных токов.

Триггер и логика управления

Триггер формирует парафазные импульсы для управления выходными транзисторами. Логика обеспечивает запрет выходных сигналов при низком напряжении питания и срабатывании защиты.

Основные характеристики микросхемы TL494

Рассмотрим ключевые параметры и характеристики ШИМ-контроллера TL494:

• Напряжение питания: 7-40 В
• Ток потребления: не более 10 мА
• Выходной ток: до 200 мА на каждый выход
• Диапазон рабочих частот: 1-300 кГц
• Точность внутреннего источника опорного напряжения: ±5%
• Температурный диапазон: от -40 до +85°C (для индустриальных версий)

Микросхема выпускается в корпусах DIP-16 и SOIC-16, что обеспечивает удобство монтажа как в любительских, так и в промышленных условиях.

Схема включения TL494 в импульсном источнике питания

Рассмотрим типовую схему включения TL494 для построения простого импульсного преобразователя:

• Выводы 5 (CT) и 6 (RT) подключаются к времязадающей RC-цепочке для задания рабочей частоты
• Вывод 4 (DTC) используется для установки «мертвого» времени
• Выводы 1-3 и 15-16 — входы усилителей ошибки для подключения цепей обратной связи
• Выводы 8-11 — выходы для подключения силовых ключей через драйверы
• Вывод 13 выбирает режим работы выходов (одиночный/парный)
• Вывод 14 — выход внутреннего источника опорного напряжения 5В

При проектировании источника питания на TL494 необходимо обеспечить:

• Правильный выбор частоты работы преобразователя
• Расчет цепей обратной связи для стабилизации выходного напряжения
• Организацию защиты от перегрузки по току
• Корректное подключение силовых ключей через драйверы

Особенности применения TL494 в импульсных преобразователях

При использовании TL494 в реальных схемах следует учитывать некоторые особенности:

Работа на затвор MOSFET-транзистора

Выходные транзисторы TL494 имеют ограниченный ток, поэтому для управления мощными MOSFET-ключами рекомендуется использовать внешние драйверы. Это позволит обеспечить быстрое переключение и снизить динамические потери.

Реализация защиты по току

Для защиты от перегрузки и короткого замыкания можно использовать трансформатор тока в первичной цепи преобразователя. Сигнал с него подается на один из усилителей ошибки, работающий в режиме компаратора.

Мягкий старт

Для плавного запуска преобразователя используется конденсатор, подключенный к входу DTC. При включении он постепенно заряжается, увеличивая скважность выходных импульсов.

Синхронизация нескольких преобразователей

TL494 позволяет синхронизировать работу нескольких микросхем путем подачи внешнего тактового сигнала на вывод CT. Это может быть полезно при построении многоканальных источников питания.

Аналоги микросхемы TL494

Существует ряд микросхем, которые могут использоваться в качестве замены TL494:

• КА7500 — отечественный аналог с улучшенными характеристиками
• UC3842/3 — популярная серия ШИМ-контроллеров от Texas Instruments
• MC34063 — простой ШИМ-контроллер для маломощных преобразователей
• SG3525 — улучшенная версия с расширенным функционалом

При выборе аналога следует учитывать особенности конкретной схемы и требования к параметрам преобразователя.

Заключение

TL494 остается популярным выбором для построения импульсных источников питания благодаря своей универсальности и доступности. Понимание принципов работы и особенностей применения этой микросхемы позволяет создавать эффективные и надежные преобразователи для различных применений.

Описание и характеристики микросхемы TL494 — принцип работы

Многие современные импульсные блоки питания изготовляются с использованием микросхем TL494. Это наиболее распространённый ШИМ-контроллер, который обладает высокими эксплуатационными качествами и универсальным применением. Он часто используется радиолюбителями для самостоятельной сборки различных приборов и силовых установок. Существуют также различные аналоги данной микросхемы, которые также активно используются.

Содержание

• 1 Обзор и описание TL494
• 2 Принцип работы микросхемы
• 3 Основные характеристики и функционал микросхем серии TL494
• 4 Расположение и назначение выводов микросхемы
• 5 Рекомендуемые рабочие параметры
• 6 Область применения TL494
• 7 Аналоги микросхемы TL494
  • 7.1 TL494CN
  • 7.2 KIA494P
  • 7.3 DBL494
  • 7.4 TL494ID
  • 7.5 TL4941
• 8 Варианты устройств на микросхеме TL494
  • 8.1 Плавное включение на микросхеме TL494
  • 8. 2 Схема блок питания на TL494 с регулировкой напряжения и тока
  • 8.3 Повышающий преобразователь на TL494
  • 8.4 Импульсный блок питания на 5 Вольт на TL494
  • 8.5 Схема блока питания 5 Вольт 10 Ампер на микросхеме TL494

Обзор и описание TL494

TL494 является ШИМ-контроллером, который уже можно использовать для сборки блоков питания. Здесь доступно два рабочих параметра – одноконтактный и двухконтактный. Внутренняя схема питания поддерживает возможность применения двойного импульса. Встроенный стабилизатор напряжения позволяет снизить вероятность скачков и отклонений до 5% от заданного значения. Архитектура системы легко адаптируется и синхронизируется с прочими источниками.

Стандартная схема включает в себя все необходимые системы модуляции с помощью использования всего одного кристалла. Данная система применяется для контроля подачи энергии, другого применения не имеет. Усилители ошибки, управляемый генератор, компаратор управления, переключатели – всё это основные составляющие контроллера.

Важно! Усилители напряжения функционируют при 0,3-2 В. Компаратор обеспечивает достаточное смещение для временной задержки при подаче энергии не более 5%. Он может использоваться для преобразования энергетических потоков и создания источников энергии.

Независимые формировщики сигнала позволяют оптимально распределить нагрузку по микросхеме, таким образом, чтобы снизить возможные риски поломки. Рабочая температура установки составляет от -40 до 85 градусов Цельсия.

Принцип работы микросхемы

ШИМ-контроллер отличается достаточно простой схемой работы. При стандартном подключении управляющие сигналы начинают поступать под входящим напряжением на входы микросхемы. Если мощность ниже 3 В, тогда на выходе формируются импульсы, а их ширина варьируется в зависимости от особенностей подключения.

Схемы используются только в случае высоких поступательных сигналов. Уровень напряжения регулируется на выходах, которые могут контролировать его на выходных потоках.

Внимание! Главный принцип работы установки во многом зависит от управляющего сигнала. Он вызывает линейное падение или повышение напряжения внутри. В качестве сигналов могут быть использованы импульсы различного характера. Один из методов изучить особенности работы схемы – воспользоваться осциллографом, подключив его к точкам тестовой платы.

Основные характеристики и функционал микросхем серии TL494

Микросхема может быть использована для формирования импульсов. Для контроля частоты используются резисторы и конденсаторы. Ключевые параметры установки приведены ниже.

Расположение и назначение выводов микросхемы

Классическая микросхема оснащается несколькими разными типами вывода, которые применяются для подключения и передачи энергии. Среди наиболее распространённых потоков:

1. Вход на положительной части. Он указывает на значение напряжения. Если оно превышает второй вывод, тогда мощность упадёт, а ширина входных импульсов будет минимальной. Наблюдается и обратная зависимость.
2. Вход на отрицательной части. Работает по аналогичному принципу с предыдущим вариантом. Показывает ошибку при высоком входном напряжении.
3. Усилитель. Это усиленный выход системы, который проходит через специальные диоды.
4. Изменение мёртвого времени. Это своеобразная скважность, которая задаёт мощность на 50%.
5. ГПН. Данный вывод используется для подключения конденсатора, задающего время работы.
6. ГПН. Он также отвечает за время работы микросхемы.
7. Подключается ко всей схеме контроллера.
8. Содержится в составе микросхемы. Позволяет обеспечить необходимое подключение.
9. Другие выводы и каналы связи.
10. Вывод для работы на выходном компоненте контролирующей схемы и получения выходных сигналов.
11. Стабилизация источника напряжения, который может использоваться для работы усилительной части.
12. Вывод для выявления погрешности при работе микросхемы.

Выше перечислены в общем порядке выводы контролирующей схемы, которые используются для подключения и контроля за различными возможностями и функциями.

Рекомендуемые рабочие параметры

Рекомендуется работа микросхемы по таким характеристикам:

• Уровень напряжения системы питания должен составлять 7–40 В.
• Напряжение на входе – от -0,3 до 2 В.
• Коллекторное напряжение не должно превышать 40 В.
• Сила тока в общем – не более 200 мА.
• Обратная сила тока – не более 0,3 мА.
• Рабочая частность установки – 1–300 кГц.
• Конденсаторная ёмкость должна находиться в диапазоне 0,47–10000 нФ.
• Сопротивляемость – от 1,8 до 500 кОм.
• Уровень температурного режима – зависит от различных внешних факторов.

Также следует учитывать тепловые характеристики установки. Она может работать только при определённых условиях окружающей среды.

Область применения TL494

Среди основных направлений применения следует обратить внимание на такие:

• компьютеры – стационарные модели;
• микроволновые печи и другая мелкая бытовая техника;
• источники бесперебойного питания, мощность которых не составляет более 9 В;
• преобразователи энергии ультрафиолетового излучения;
• источники питания, находящиеся в изолированном пространстве;
• преобразователи.

Также многие радиолюбители применяют данную микросхему для обучения и проведения исследований.

Аналоги микросхемы TL494

Существуют различные аналогичные схемы контроллеров. Они могут отличаться выводами в соответствии с действующими стандартами, что следует учитывать при выборе.

TL494CN

Это импульсный регулятор напряжения, который может использоваться с самыми разными устройствами. Отличается высокими эксплуатационными качествами. По характеристикам не уступает TL494. Монтируется непосредственно на монтажную плату.

KIA494P

Это контроллер на монолитном кристалле, который используется для модуляции широтно-импульсных сигналов. Применяется для контроля энергетическими ресурсами, адаптирован специально под требуемые свойства.

DBL494

Это контролирующий блок, применяющийся в системах, необходимых для управления питанием. По характеристикам не отличается от рассматриваемой модификации. Обладает простотой настройки и синхронизации.

TL494ID

Коммутационный контроллер питания и управления широтно-импульсной модуляцией. Оснащается всеми необходимыми выходами и входами. Работает по типу PWM.

TL4941

Применяется в системах стабилизации напряжения. Архитектура устройства построена таким образом, что не даёт возможности подключать подачу и обработку двойного импульса.

Варианты устройств на микросхеме TL494

Данный ШИМ-контроллер обладает различными вариантами исполнения и подключения, которые отличаются по принципу работы и другим особенностям.

Плавное включение на микросхеме TL494

Система плавного включения на схеме подразумевает плавную ШИМ-регулировку. Здесь суть заключается в максимально аккуратном переходе от начального напряжения к максимально заданному. При этом диапазон напряжения напрямую зависит от особенностей работы установки.

Схема блок питания на TL494 с регулировкой напряжения и тока

Данная микросхема активно используется в установках импульсного типа, которые проявляют максимальную чувствительность к перепадам энергии в сети. Схема подключения включает переключатели, которые используются для контроля и регулировки силы тока и напряжения. Данная схема необходима для управления силовыми значениями электроники. По узлам функциональных возможностей и параметров.

Повышающий преобразователь на TL494

Работает по принципу плавного повышения рабочей мощности системы от 28 В до значения 220. Для этого используются специальные системные переключатели.

Импульсный блок питания на 5 Вольт на TL494

Он работает по принципу резкого изменения уровня напряжения на входе, на 5 В. Особенности подключения зависят от определённых параметров и требований.

Схема блока питания 5 Вольт 10 Ампер на микросхеме TL494

Максимально простая установка, которая позволяет адаптировать рабочие характеристики под определённые нужды и уровень напряжения в системе.

При работе с микросхемой важна практика и понимание теоретической части. Со временем получится настраивать и более сложные ШИМ-контроллеры для работы.

мир электроники — ШИМ- генератор серии TL494

материалы в категории

Общее описание и использование

TL 494 и ее последующие версии — наиболее часто применяемая микросхема для построения двухтакных преобразователей питания.

• TL494 (оригинальная разработка Texas Instruments) — ИС ШИМ преобразователя напряжения с однотактными выходами (TL 494 IN — корпус DIP16, -25..85С, TL 494 CN — DIP16, 0..70C).
• К1006ЕУ4 — отечественный аналог TL494
• TL594 — аналог TL494 c улучшенной точностью усилителей ошибки и компаратора
• TL598 — аналог TL594 c двухтактным (pnp-npn) повторителем на выходе

Настоящий материал — обобщение на тему оригинального техдока Texas Instruments , публикаций International Rectifier («Силовые полупроводниковые приборы International Rectifier», Воронеж, 1999) и Motorola.

Даташит на микросхему

Достоинства и недостатки данной микросхемы:

• Плюс: Развитые цепи управления, два дифференциальный усилителя (могут выполнять и логические функции)
• Минус: Однофазные выходы требуют дополнительной обвески (по сравнению с UC3825)
• Минус: Недоступно токовое управление, относительно медленная петля обратной связи (некритично в автомобильных ПН)
• Минус: Cинронное включение двух и более ИС не так удобно, как в UC3825

1.

Особенности микросхем TL494

Цепи ИОНа и защиты от недонапряжения питания. Схема включается при достижении питанием порога 5.5..7.0 В (типовое значение 6.4В). До этого момента внутренние шины контроля запрещают работу генератора и логической части схемы. Ток холостого хода при напряжении питания +15В (выходные транзисторы отключены) не более 10 мА. ИОН +5В (+4.75..+5.25 В, стабилизация по выходу не хуже +/- 25мВ) обеспечивает вытекающий ток до 10 мА. Умощнять ИОН можно только используя npn-эмиттерный повторитель (см TI стр. 19-20), но на выходе такого «стабилизатора» напряжение будет сильно зависеть от тока нагрузки.

Генератор вырабатывает на времязадающем конденсаторе Сt (вывод 5) пилообразное напряжение 0..+3.0В (амплитуда задана ИОНом) для TL494 Texas Instruments и 0…+2.8В для TL494 Motorola (чего же ждать от других?), соответственно для TI F=1.0/(RtCt), для Моторолы F=1.1/(RtCt).

Допустимы рабочие частоты от 1 до 300 кГц, при этом рекомендованный диапазон Rt = 1. ..500кОм, Ct=470пФ…10мкФ. При этом типовой температурный дрейф частоты составляет (естественно без учета дрейфа навесных компонентов) +/-3%, а уход частоты в зависимости от напряжения питания — в пределах 0.1% во всем допустимом диапазоне.

Для дистанционного выключения генератора можно внешним ключом замкнуть вход Rt (6) на выход ИОНа, или — замкнуть Ct на землю. Разумеется, сопротивление утечки разомкнутого ключа должно учитываться при выборе Rt, Ct.

Вход контроля фазы покоя (скважности) через компаратор фазы покоя задает необходимую минимальную паузу между импульсами в плечах схемы. Это необходимо как для недопущения сквозного тока в силовых каскадах за пределами ИС, так и для стабильной работы триггера — время переключения цифровой части TL494 составляет 200 нс. Выходной сигнал разрешен тогда, когда пила на Cт превышает напряжение на управляющем входе 4 (DT). На тактовых частотах до 150 кГц при нулевом управляющем напряжении фаза покоя = 3% периода (эквивалентное смещение управляющего сигнала 100. .120 мВ), на больших частотах встроенная коррекция расширяет фазу покоя до 200..300 нс.

Используя цепь входа DT, можно задавать фиксированную фазу покоя (R-R делитель), режим мягкого старта (R-C), дистанционное выключение (ключ), а также использовать DT как линейный управляющий вход. Входная цепь собрана на pnp-транзисторах, поэтому входной ток (до 1.0 мкА) вытекает из ИС а не втекает в нее. Ток достаточно большой, поэтому следует избегать высокоомных резисторов (не более 100 кОм). На TI, стр. 23 приведен пример защиты от перенапряжения с использованием 3-выводного стабилитрона TL430 (431).

Усилители ошибки — фактически, операционные усилители с Ку=70..95дБ по постоянному напряжению (60 дБ для ранних серий), Ку=1 на 350 кГц. Входные цепи собраны на pnp-транзисторах, поэтому входной ток (до 1.0 мкА) вытекает из ИС а не втекает в нее. Ток достаточно большой для ОУ, напряжение смещения тоже (до 10мВ) поэтому следует избегать высокоомных резисторов в управляющих цепях (не более 100 кОм). Зато благодаря использованию pnp-входов диапазон входных напряжений — от -0.3В до Vпитания-2В.

Выходы двух усилителей объединены диодным ИЛИ. Тот усилитель, на выходе которого большее напряжение, перехватывает управление логикой. При этом выходной сигнал доступен не порознь, а только с выхода диодного ИЛИ (он же вход компаратора ошибки). Таким образом, только один усилитель может быть замкнут петлей ОС в линейном режиме. Этот усилитель и замыкает главную, линейную ОС по выходному напряжению. Второй усилитель при этом может использоваться как компаратор — например, превышения выходного тока, или как ключ на логический сигнал аварии (перегрев, КЗ и т.п.), дистанционного выключения и пр. Один из входов компаратора привязывается к ИОНу, на втором организуется логическое ИЛИ аварийных сигналов (еще лучше — логическое И сигналов нормальных состояний).

При использовании RC частотнозависимой ОС следует помнить, что выход усилителей — фактически однотактный (последовательный диод!), так что заряжать емкость (вверх) он зарядит, а вниз — разряжать будет долго. Напряжение на этом выходе находится в пределах 0..+3.5В (чуть больше размаха генератора), далее коэффициент напряжения резко падает и примерно при 4.5В на выходе усилители насыщаются. Аналогично, следует избегать низкоомных резисторов в цепи выхода усилителей (петли ОС).

Усилители не предназначены для работы в пределах одного такта рабочей частоты. При задержке распространения сигнала внутри усилителя в 400 нс они для этого слишком медленные, да и логика управления триггером не позволяет (возникали бы побочные импульсы на выходе). В реальных схемах ПН частота среза цепи ОС выбирается порядка 200-10000 Гц.

Триггер и логика управления выходами — При напряжении питания не менее 7В, если напряжение пилы на генераторе больше чем на управляющем входе DT, и если напряжение пилы больше чем на любом из усилителей ошибки (с учетом встроенных порогов и смещений) — разрешается выход схемы. При сбросе генератора из максимума в ноль — выходы отключаются. Триггер с парафазным выходом делит частоту надвое. При логическом 0 на входе 13 (режим выхода) фазы триггера объединяются по ИЛИ и подаются одновременно на оба выхода, при логической 1 — подаются парафазно на каждый выход порознь.

Выходные транзисторы — npn Дарлингтоны со встроенной тепловой защитой (но без защиты по току). Таким образом, минимальное падение напряжение между коллектором (как правило замкнутым на плюсовую шину) и эмитттером (на нагрузке) — 1.5В (типовое при 200 мА), а в схеме с общим эмиттером — чуть лучше, 1.1 В типовое. Предельный выходной ток (при одном открытом транзисторе) ограничен 500 мА, предельная мощность на весь кристалл — 1Вт.

2. Особенности применения

Работа на затвор МДП транзистора. Выходные повторители

При работе на емкостную нагрузку, какой условно является затвор МДП транзистора, выходные транзисторы TL494 включаются эмиттерным повторителем. При ограничении среднего тока в 200 мА схема способна достаточно быстро зарядить затвор, но разрядить его выключенным транзистором невозможно. Разряжать затвор с помощью заземленного резистора — также неудовлетворительно медленно. Ведь напряжение на условной емкости затвора спадает по экспоненте, а для закрытия транзистора затвор надо разрядить от 10В до не более 3В. Ток разряда через резистор будет всегда меньше тока заряда через транзистор (да и греться резистор будет неслабо, и красть ток ключа при ходе вверх).

Вариант А. Цепь разряда через внешний pnp транзистор (заимствовано на сайте Шихмана — см. «Блок питания усилителя Jensen»). При зарядке затвора ток, протекающий через диод, запирает внешний pnp-транзистор, при выключении выхода ИС — заперт диод, транзистор открывается и разряжает затвор на землю. Минус — работает только на небольшие емкости нагрузки (ограниченные токовым запасом выходного транзистора ИС).

При использовании TL598 (c двухтактным выходом) функция нижнего, разрядного, плеча уже зашита на кристалле. Вариант А в этом случае нецелесообразен.

Вариант Б. Независимый комплементарный повторитель. Так как основная токовая нагрузка отрабатывается внешним транзистором, емкость (ток заряда) нагрузки практически не ограничена. Транзисторы и диоды — любые ВЧ с небольшим напряжением насыщения и Cк, и достаточным запасом по току (1А в импульсе и более). Например, КТ644+646, КТ972+973. «Земля» повторителя должна распаиваться непосредственно рядом с истоком силового ключа. Коллекторы транзисторов повторителя обязательно зашунтировать керамической емкостью (на схеме не показана).

Какую схемы выбрать — зависит прежде всего от характера нагрузки (емкость затвора или заряд переключения), рабочей частоты, временных требований к фронтам импульса. А они (фронты) должны быть как можно быстрее, ведь именно на переходных процессах на МДП ключе рассеивается большая часть тепловых потерь. Рекомендую обратится к публикациям в сборнике International Rectifier для полного анализа задачи, сам же ограничусь примером.

Мощный транзистор — IRFI1010N — имеет справочный полный заряд на затворе Qg=130нКл. Это немало, ведь транзистор имеет исключительно большую площадь канала, чтоб обеспечить предельно низкое сопротивление канала (12 мОм). Именно такие ключи и требуются в 12В преобразователях, где каждый миллиом на счету. Чтоб гарантированно открыть канал, на затворе надо обеспечить Vg=+6В относительно земли, при этом полный заряд затвора Qg(Vg)=60нКл. Чтоб гарантированно разрядить затвор, заряженный до 10В, надо рассосать Qg(Vg)=90нКл.

При тактовой частоте 100 кГц и суммарной скважности 80% каждое плечо работает в режиме 4 мкс открыто — 6 мкс закрыто. Предположим, что длительность каждого фронта импульса должна быть не более 3% открытого состояния, т.е. tф=120 нс. Иначе резко возрастают тепловые потери на ключе. Таким образом, минимально приемлемый средний ток заряда Ig+=60 нКл/120 нс = 0.5А, ток разряда Ig-= 90нКл/120нс=0.75А. И это без учета нелинейного поведения емкостей затвора!

Сопоставляя требуемые токи с предельными для TL494, видно, что ее встроенный транзистор будет работать на предельном токе, и скорее всего не справится со своевременным зарядом затвора, так что выбор делается в пользу комплементарного повторителя. При меньшей рабочей частоте или при меньшей емкости затвора ключа возможен и вариант с разрядником.

2. Реализация защиты по току, мягкого старта, ограничения скважности

Как правило, в роли датчика тока так и просится последовательный резистор в цепи нагрузки. Но он будет красть драгоценные вольты и ватты на выходе преобразователя, да и контролировать только цепи нагрузки, а КЗ в первичных цепях обнаружить не сможет. Решение — индуктивный датчик тока в первичной цепи.

Собственно датчик (трансформатор тока) — миниатюрная тороидальная катушка (внутренний ее диаметр должен, помимо обмотки датчика, свободно пропустить провод первичной обмотки главного силового трансформатора). Сквозь тор пропускаем провод первичной обмотки трансформатора (но не «земляной» провод истока!). Постоянную времени нарастания детектора задаем порядка 3-10 периодов тактовой частоты, спада — в 10 раз более, исходя из тока срабатывания оптрона (порядка 2-10 мА при падении напряжения 1. 2-1.6В).

В правой части схемы — два типовых решения для TL494. Делитель Rdt1-Rdt2 задает максимальную скважность (минимальную фазу покоя). Например, при Rdt1=4.7кОм, Rdt2=47кОм на выходе 4 постоянное напряжение Udt=450мВ, что соответствует фазе покоя 18..22% (в зависимости от серии ИС и рабочей частоты).

При включении питания Css разряжен и потенциал на входе DT равен Vref (+5В). Сss заряжается через Rss (она же Rdt2), плавно опуская потенциал DT до нижнего предела, ограниченного делителем. Это «мягкий старт». При Css=47мкФ и указанных резисторах выходы схемы открываются через 0.1 с после включения, и выходят на рабочую скважность еще в течении 0.3-0.5 с.

В схеме, помимо Rdt1, Rdt2, Css присутствуют две утечки — ток утечки оптрона (не выше 10 мкА при высоких температурах, порядка 0.1-1 мкА при комнатной температуре) и вытекающий из входа DT ток базы входного транзистора ИС. Чтобы эти токи не влияли существенно на точность делителя, Rdt2=Rss выбираем не выше 5 кОм, Rdt1 — не выше 100 кОм.

Разумеется, выбор именно оптрона и цепи DT для управления непринципиален. Возможно и использование усилителя ошибки в режиме компаратора, и блокировка емкости или резистора генератора (например, тем же оптроном) — но это именно выключение, а не плавное ограничение.

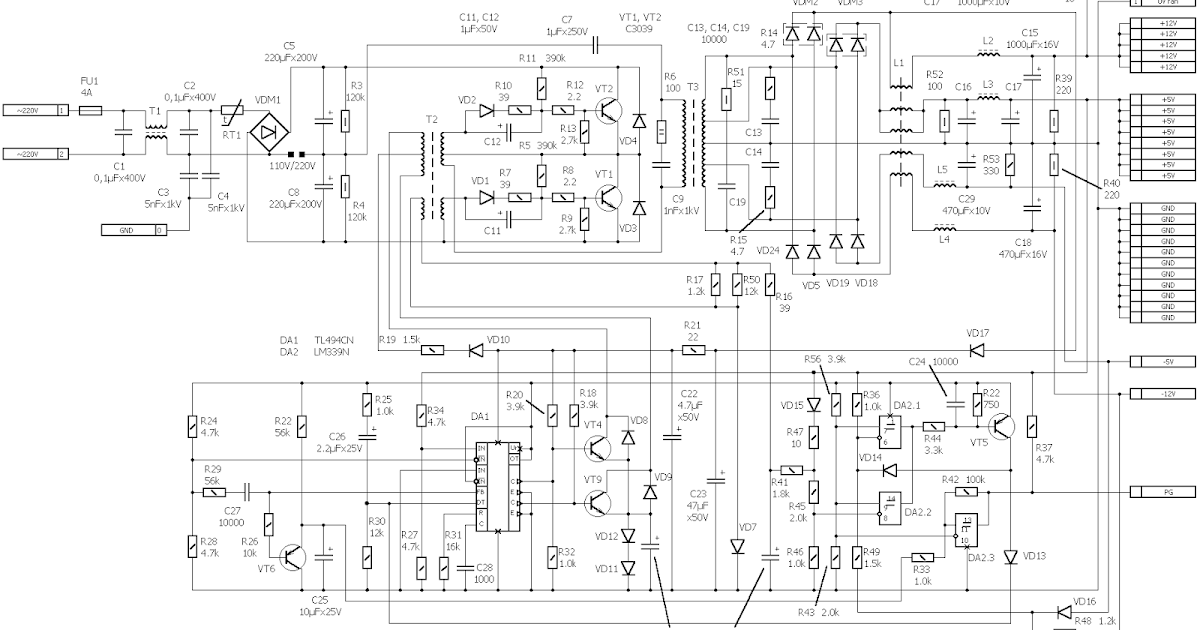

Примечание: источник сайт «Паяльник»

Техническое описание

TL494, распиновка — FindIC

Цепи управления широтно-импульсной модуляцией

---

Устройство TL494 включает в себя все функции, необходимые для построения схемы управления с широтно-импульсной модуляцией (ШИМ) на одном кристалле. Разработанное в первую очередь для управления источником питания, это устройство обеспечивает гибкость адаптации схемы управления источником питания к конкретному приложению. Он содержит два усилителя ошибки, встроенный регулируемый осциллятор, компаратор управления мертвым временем (DTC), триггер управления импульсами, 5-вольтовый регулятор точности 5% и схемы управления выходом.

TL494 Технический паспорт.pdf

Конфигурация и функция контактов TL494

0039

PIN Номер	ПИН -контакт	Описание
1	1IN+	0003	Noninverting input to error amplifier 1
2	1IN-	Inverting input to error amplifier 1
3	FEEDBACK	Input вывод для обратной связи
4	DTC	Вход компаратора контроля мертвого времени
660002 5	CT	Терминал для конденсации, используемая для установки генератора
6	RT	CERMENTOR TERMERNER.	GND	Земля
8	C1	Коллекторный терминал BJT Выход 1
9	E1	The emitter terminal of BJT output 1
10	E2	The emitter terminal of BJT output 2
11	C2	Коллекционерная терминал BJT Выходной0017 Положительное снабжение
13	Выход CTRL	Выбрал одноуказанный/параллельный выход или напрокат. Выход стабилизатора задания 5 В
15	2IN-	Инвертирующий вход усилителя ошибки 2
16	2IN+	Неинвертирующий вход усилителя ошибки 2

Техническое описание серии TL494

Деталь №


Производитель

Пакет

Описание

Спецификация

TL494 Китай

ТИ

СОИК, ПДИП

ШИМ-контроллер с режимом напряжения 40 В, 200 мА, 300 кГц, 16-контактная трубка PDIP

• TL494CN Лист данных PDF
• TL494CN Технические характеристики

TL494 CDR

ТИ

СОИК, ПДИП

ШИМ-контроллер режима напряжения 40 В 200 мА 300 кГц 16-контактный SOIC T/R

• TL494CDR Лист данных PDF
• TL494CDR Технические характеристики

TL494 В

ТИ

СОИК, ПДИП

ШИМ-контроллер с режимом напряжения 40 В, 200 мА, 300 кГц, 16-контактная трубка PDIP

• TL494IN Лист данных PDF
• TL494IN Технические характеристики

TL494 CD

ТИ

СОИК, ПДИП

ШИМ-контроллер режима напряжения 40 В 200 мА 300 кГц 16-контактная трубка SOIC

• TL494CD Лист данных PDF
• TL494CD Технические характеристики

турецких лир494 индонезийских рупий

ТИ

СОИК

ШИМ-контроллер режима напряжения 40 В 200 мА 300 кГц 16-контактный SOIC T/R

• TL494IDR Лист данных PDF
• TL494IDR Технические характеристики

Bare Die Описание продукта: tl494 — Die Devices | Вафли | Кости

ШИМ и резонансный контроллер: схема управления ШИМ

Характеристики:

• Топология: Boost, Buck, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
• Особенности: регулируемая частота переключения, усилитель ошибки, мультитопология

Поставщик:
Инструменты Техаса
  Электротехническое техническое описание

Физические данные штампа:
След: 4,119мм² (6384 мил²)
  Запрос макета панели

Семейства продуктов: Используемые для этого устройства приведены в таблице ниже.

• ШИМ и резонансный контроллер

Функциональность:

• CTRL Режим: напряжение

Спецификация:

F _(MAX) : 300KHZ
V _{в (мин)} : -0,30V
V _{в (мин)} : -0,30v
V _{в (мин)} : -0,30v
V _{. (макс.) : 45%
Gate Drive: 0,20 A
UVLO th (выкл.) :   н/д
UVLO th (вкл.) :   н/д}

Другая информация: Важная информация об этом устройстве представлена ​​в таблице ниже.

• Минимальный объем заказа
• Высокая надежность
• Космический класс

Настройка светофора для минимального количества заказа указывает на следующее:

• Зеленый: доступен со склада или с низким заводским MOQ.
• Янтарный: доступен по заводскому заказу с MOQ.
• Красный: может применяться высокий заводской минимальный объем заказа, Пожалуйста спросите для деталей.

Настройка светофора для высокой надежности указывает на следующее:

• Зеленый: этот голый кристалл предназначен и протестирован для использования в приложениях с высокой надежностью.
• Янтарный: эта голая матрица может соответствовать более высоким спецификациям надежности с дополнительными испытаниями и квалификацией, Пожалуйста спросите для деталей.
• Красный: этот голый кристалл не указан и не разработан специально для использования в приложениях с высокой надежностью.

Настройка светофора для Space Grade указывает на следующее:

• Зеленый: этот голый кристалл подходит для использования в космосе или имеет квалификационные данные космического уровня. пожалуйста, спросите подробности.
• Янтарный: этот голый кристалл может быть указан для космических приложений с дополнительными испытаниями и квалификацией, пожалуйста, спросите подробности.
