Совместная работа Altium Designer и SOLIDWORKS: архитектура, проекты

В данной статье мы хотели бы дать нашему читателю общие сведения о технологиях, представленных на рынке САПР об организации взаимодействия конструкторов-механиков и проектировщиков электроники, а также о новых тенденциях, появляющихся в этой сфере.

Решения на рынке

Многие годы на промышленных предприятиях поднимается вопрос совместной работы двух разных отделов: отдела конструкторов-механиков и проектировщиков электроники. Сейчас на предприятиях применяют решения различной степени удобства и возможностей. Например, многим известен продукт из состава SOLIDWORKS Professional под названием SOLIDWORKS CircuitWorks, обеспечивающий двусторонний обмен данными между MCAD и ECAD в универсальном формате IDF\IDX. Однако сложность поддержания корректных баз данных, как со стороны проектировщиков электроники, так и со стороны конструкторов, а также синхронизация баз между собой сделали применение модуля гораздо менее массовым, чем того требует рынок.

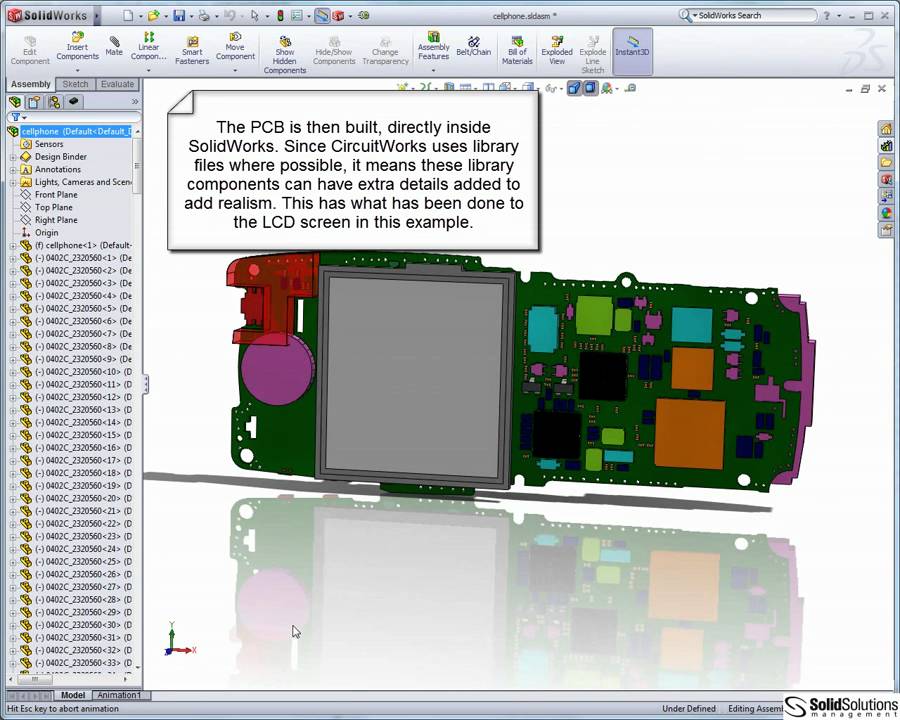

Рис. 1 — Вид печатной платы в CircuitWorks

Кроме упомянутого модуля, было довольно популярно добавление SOLIDWORKS PCB, которое являлось версией Altium Designer с собственным коннектором, оптимизированной под работу в среде SOLIDWORKS. Между тем модуль был недоступен для покупки в нашем регионе и, судя по последним новостям, новые версии и поставляться клиентам больше не будут.

Проблемными местами во взаимодействии известных модулей всегда были моменты синхронизации библиотек групп разработчиков и варианты двусторонней трансляции данных между системами без потери данных. Библиотеки, используемые в проектах, могут быть совершенно разными по форме и содержанию, и часто компоненты в разных проектах дублируются, что создает огромное количество проблем при передаче данных в MCAD и тем более обратно.

Новая эра в межсистемном взаимодействии

Появились решения, которые мало освещены, но в то же время удобство их применения существенно возрастает год от года. Например, решения от Altium Designer: облачное хранилище Altium 365 и набор коннекторов MCAD-ECAD coDesigner.

Рис. 2 — Архитектура решения (https://www.altium.com)

Сразу уточним: покупать коннекторы и хранилище Altium 365 пользователю не придется. С приобретением Altium Designer он получает подписку версии Standard и Altium 365 ограниченной версии (для более полного функционала нужна подписка на версию Pro). Каждому клиенту из своего личного кабинета доступно создание хранилища, так называемого Workspace. Altium 365 можно использовать для хранения, управления и согласования общих библиотек и проектов.

Рис. 3 — Проекты в нашем Altium 365 Workspace

Облачные хранилища только набирают обороты в нашей стране, но едва ли кто-то усомнится, что будущее за ними. Основные опасения при работе с облачными технологиями пользователи связывают с вопросами скорости доступа, безопасности и преемственности данных. Следует сказать, что разработчики уделили им немало внимания:

• По скорости доступа проблем нет, сервера расположены в различных точках мира,- ближайший к нам в Европе. Пользуясь Workspace на протяжении нескольких месяцев, мы не наблюдали заметных замедлений или невозможности доступа к данным.
• Переживать за сохранность данных также не стоит: каналы обмена данными зашифрованы, а само хранилище доступно только тем, кому администратор предприятия открыл доступ к отдельным проектам или целиком Workspace.

Рис. 4 — Выдержка из справки (https://www.altium.com)

• Сохранять данные в хранилище можно будет на протяжении всего срока подписки, а если подписка закончится, то вход в хранилище по-прежнему останется доступен предприятию в течение нескольких лет для скачивания проектов и выгрузки библиотек, но с ограничением функции сохранения в нем.

Для многих также покажется важным, что решение Altium 365 фактически выносит на аутсорсинг вопросы поддержания работоспособности общего пространства и значительно снижает риски потери данных в результате аппаратных проблем.

Рис. 5 — Приглашение пользователя

Для кого-то более значимым является работа со сторонними соисполнителями. Например, в Altium 365 можно пригласить коллегу в свой Workspace и выделить ему лицензию Altium on-Demand от предприятия в своем кабинете на отдельный период совместной работы. Это решит проблему возможного несоответствия версий или использования нелицензионного программного обеспечения. При этом соисполнитель может работать с вашими библиотеками, и вы сможете видеть, как идет работа над проектом.

Рис. 6 — Просмотр проектов в Altium 365

По технике взаимодействия конструкторов-механиков и проектировщиков электроники

Коннекторы – это специальные дополнения со стороны Altium Designer и SOLIDWORKS, которые подключаются к облачному хранилищу и синхронизируют работу двух групп инженеров. Их можно скачать в окне дополнений Altium Designer и на корпоративном ресурсе с дистрибутивами. После установки дополнений со стороны MCAD и ECAD и входа в хранилище взаимодействие выглядит просто: проектировщик отправляет проект в Workspace и конструктор-механик получает данные через свою часть модуля. Для отправки и получения данных со стороны Altium Designer используются две кнопки: Отправить (PUSH) и Получить (PULL). При передаче данных в SOLIDWORKS автоматически будет построена качественная 3D-модель платы. Компоненты будут сгенерированы по имеющимся в топологии 3D-моделям в виде отдельных файлов SOLIDWORKS, а на модель платы наложено изображение верхнего и нижнего слоев. В отличие от классического экспорта в STEP, каждая модель будет сохранена в отдельный файл, и в нее будут вписаны атрибуты из компонентов проекта, а в свойства ссылки внесено схемное обозначение.

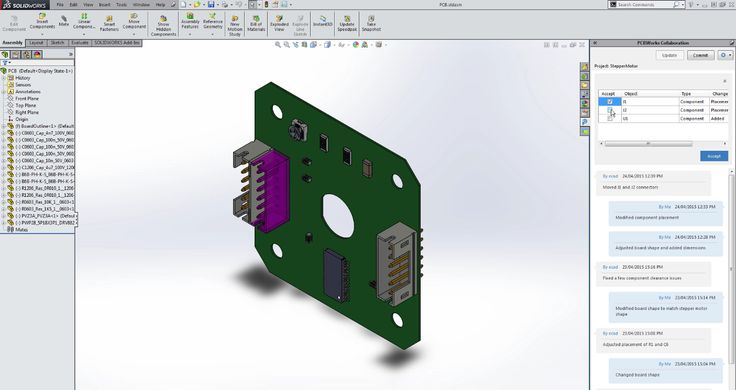

Рис. 7 — Созданная в SOLIDWORKS плата

Конструктор сможет отправить проектировщику изменения на плате, добавив вырезы, передвинув отверстия или компоненты, а также внести зону запрета расположения. Инженеры в любом CAD могут просмотреть изменения: удобная анимация покажет, что изменилось на плате.

Одно из важных замечаний: для самого простого варианта взаимодействия и построения 3D-моделей сборки платы не требуется создавать или загружать библиотеку проекта на Workspace, так как решение работает сразу после установки. Главное, чтобы в топологии проекта уже были модели компонентов.

Рис. 8 — Плата в Altium Designer

Мнение

Простота и естественность предложенного решения делают описанную технологию потенциально интересной заказчикам, стремящимся увеличить скорость и качество разработки электронных изделий с применением CAD. Тем же, кто пользуется услугами соисполнителей для проектирования, технология позволит достичь новых высот с помощью переноса взаимодействия на современную цифровую платформу.

Программное обеспечение SOLIDWORKS PCB для схем печатных плат и проектирования мехатроники

• Поддержка
• Поиск

Мощный набор инструментов для проектирования печатных плат, отвечающий требованиям современных сложных конструкций

Что такое SOLIDWORKS PCB?

SOLIDWORKS® PCB — это набор инструментов, предназначенных для эффективного и эффективного взаимодействия с механическим проектированием. Сочетание лучших технологий проектирования печатных плат с простым в использовании интерфейсом обеспечивает производительность, необходимую для быстрого и простого проектирования печатных плат.

SOLIDWORKS PCB Collaboration

Профессиональный инструмент для проектирования печатных плат, отвечающий требованиям современных продуктов и позволяющий разрабатывать наиболее эффективные схемы для компоновки плат.

Полная интеграция проектирования печатных плат с SOLIDWORKS CAD с управляемым процессом изменения ECO и отдельными рабочими процессами для обеспечения максимальной производительности.

Возможности

Новый SOLIDWORKS PCB на базе инструмента проектирования Altium сочетает в себе мощность и удобство использования Altium с опытом SOLIDWORKS в области 3D для объединения «электронного» и механического миров по одному проекту за раз.

ECAD-MCAD Project Collaboration Server

Добейтесь непревзойденной интеграции ECAD-MCAD и совместной работы с SOLIDWORKS® за счет объединения данных и внесения изменений в обе стороны проектного проекта.

Управляемый процесс ECAD-MCAD ECO

Управляйте изменениями формы платы, размещения компонентов, монтажных отверстий, ограничителей и вырезов как в SOLIDWORKS PCB, так и в SOLIDWORKS с помощью управляемых заказов на технические изменения (ECO), независимо от того, где инициировано изменение.

Выходная печатная плата с медной геометрией

Открытые конструкции плат в SOLIDWORKS со всей информацией о меди, что позволяет использовать преимущества расширенного анализа, такого как тепловое и вибрационное моделирование.

Упрощенный интерфейс

Интерфейс SOLIDWORKS PCB разработан для повышения производительности и простоты использования. Наслаждайтесь современным интерфейсом с удобными опциями для быстрого и эффективного проектирования печатных плат.

Управление библиотеками

Объединяйте библиотеки схем и компонентов печатных плат и управляйте ими в одном месте. Повторно используйте компоненты, которые вы знаете и которым доверяете из успешных прошлых проектов.

Ссылки для поставщиков

Принимайте незамедлительные решения о ценах и наличии компонентов в соответствии с вашим бюджетом и сроками. Выполните поиск предпочитаемых баз данных поставщиков в SOLIDWORKS PCB и свяжите решения непосредственно с компонентами вашего проекта.

Управление версиями

Получите большую ясность и контроль над изменениями, вносимыми в проект на всех этапах, от создания схемы до компоновки платы.

Полная интеграция

Открывайте исходные файлы SOLIDWORKS в SOLIDWORKS PCB и открывайте файлы плат в SOLIDWORKS. Импортированные механические модели точны и сохраняют исходную информацию о конструкции.

Возможности SOLIDWORKS PCB

Новейшая технология проектирования печатных плат с максимально удобной совместной работой

Мощная технология проектирования печатных плат

SOLIDWORKS PCB на основе ведущего программного обеспечения для проектирования электрических систем Altium не ставит под угрозу свою основную направленность.

Обладает мощным набором функций проектирования печатных плат, отвечающих требованиям современных сложных конструкций. Altium использует все новейшие технологии проектирования, основанные на более чем 25-летнем опыте исследований и разработок.

• Мощный модуль проектирования печатных плат предоставляет вам все инструменты, необходимые для быстрого и эффективного проектирования. От комплексной проверки правил проектирования до
  проверки 3D-зазоров в режиме реального времени — у вас есть функции, необходимые для ваших инновационных проектов.
• Упрощенная среда редактирования схем содержит все инструменты, необходимые для воплощения ваших проектов в жизнь. С легкостью повторно используйте элементы дизайна с помощью мощного менеджера библиотек и организуйте все свои проектные данные с помощью иерархического многостраничного дизайна.
• Простой в использовании и унифицированный интерфейс позволяет сразу приступить к работе. Бесшовный интерфейс между редактированием схемы и компоновкой платы обеспечивает максимальную производительность.

Макет платы SOLIDWORKS PCB

SOLIDWORKS PCB ECO

Повышенная производительность благодаря отдельным рабочим процессам, управляемому ECO и жизненным циклам

Сосредоточьтесь только на электронной части вашего проекта с помощью SOLIDWORKS PCB, а над остальными работайте параллельно с SOLIDWORKS. Обеспечьте разделение рабочих процессов электрического и механического проектирования, но синхронизируйте их, используя наиболее эффективные инструменты для обеих сторон вашего проекта.

• Разрабатывайте механические модели компонентов в вашей механической среде и электрические библиотеки для ваших компонентов в электрической среде, сохраняя при этом ваши данные тесно связанными как две стороны одного и того же компонента.
• Отправляйте изменения в размещение компонентов, форму платы и монтажные отверстия в SOLIDWORKS и SOLIDWORKS PCB и обратно в управляемых заказах на технические изменения (ECO), чтобы ваши проекты оставались синхронизированными.
• Управляйте состояниями жизненного цикла моделей компонентов отдельно в мирах ECAD и MCAD. Завершите создание 3D-модели, не дожидаясь данных компонента ECAD , и даже разместите компонент, не дожидаясь завершения механической модели.

Интеграция проектных данных

Ключом к успешному проектированию продукта является бесшовная интеграция между механическим и электрическим миром. Поддержка моделей Parasolid в SOLIDWORKS PCB позволяет легко переключаться между проектами MCAD и ECAD.

• Подключение среды ECAD непосредственно к SOLIDWORKS до сохранить существующий рабочий процесс на основе MCAD .
• Прямая ссылка на модели SOLIDWORKS Parasolid для корпусов и корпусов компонентов . Связывание собственного формата 3D-файлов в среде ECAD помогает упростить и автоматизировать рабочий процесс проектирования.
• Откройте свои проекты плат с информацией о меди в SOLIDWORKS и получите полную картину своего проекта. С включенной информацией о меди вы теперь можете выполнять более глубокий анализ с помощью теплового, вибрационного и другого механического моделирования.

SOLIDWORKS с моделями для медных и микросхем

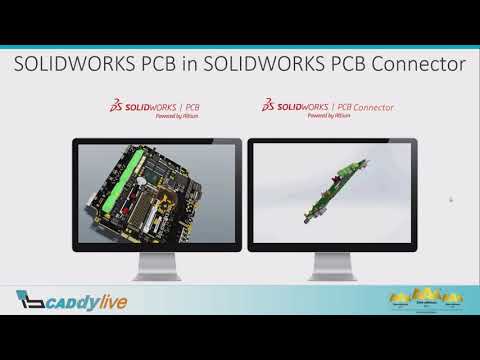

SOLIDWORKS PCB Connector

Полная интеграция электрических и механических компонентов

Инновационный продукт Boost

SOLIDWORKS PCB Connector представляет собой расширение Altium Designer для подключения Altium к SOLIDWORKS.

Разъем SOLIDWORKS PCB на платформе Altium. Революционный продукт позволяет текущим и будущим пользователям продуктов Altium для проектирования сохранять и улучшать свои инвестиции благодаря инновационным возможностям совместной работы и управления данными, реализованным в SOLDWORKS PCB.

Интеллектуальное подключение проектных данных между Altium Designer и механической средой SOLIDWORKS открывает новые возможности для синхронизации проектирования. Интегрированные данные проектирования позволяют разработчику механики приступить к проектированию платы в доверенной среде и открывают богатый источник данных электронного проектирования для более глубокого анализа и возможностей обнаружения с помощью новых параметров моделирования.

Обучение SOLIDWORKS PCB & Electrical

Быстро научитесь создавать проекты печатных плат и сотрудничать с механическими

Отзывы клиентов

«Javelin быстро реагирует, продажи и техническая поддержка очень хороши. Мы внедрили SOLIDWORKS в 1998 году и до сих пор остаемся довольным клиентом»

Брэд Тул, технический директор

Breaker Technology Ltd.

«Время, которое мы экономим, используя SOLIDWORKS и выполняя собственную 3D-печать, помогает нам быстро проверять проекты, чтобы уложиться в сроки проекта»

Рон Райан, руководитель производственной группы

Oceanic

«SOLIDWORKS определенно привнесла что-то новое в солнечную промышленность. Наши американские коллеги используют 2D, но скоро перейдут на 3D»

Крис Уайт, менеджер по дизайну и техническим вопросам

Sunrise Power

«Javelin — легкодоступный реселлер, который всегда готов оказать поддержку, хорошо осведомлен и профессионален. Поддерживайте уровень обслуживания «Золотой стандарт».

Майкл Фернандо, конструктор инструментов и штампов

Theta Industries Inc.

«SOLIDWORKS теперь является стандартом де-факто, а Javelin — один из лучших реселлеров SOLIDWORKS. Как можно пойти не так, если де-факто станет стандартом как для торгового посредника, так и для программного обеспечения?»

Джон Ливитт, владелец

PenSafe Inc.

«Персонал Javelin и техническая поддержка превосходны. Они хорошо осведомлены, полезны и тщательны. Технические вопросы всегда отвечают; либо немедленно, либо своевременно».

Криста Кэри, менеджер по технической поддержке

Protocase Inc.

«Мы в значительной степени полагаемся на наше программное обеспечение, чтобы поддерживать нашу прибыль, а Javelin всегда находится в фоновом режиме, поддерживая работу ProVantage».

Питер Грэм, технический директор

ProVantage

«Javelin делает гораздо больше, чем продает программное обеспечение и 3D-принтеры. Они обеспечивают групповую поддержку и ресурсы, когда возникают технические проблемы, Javelin приходит на помощь и решает их».

Тимм Уильямс, партнер

Carrotwerx

«Evolve Design Solutions высоко ценит отличное обслуживание клиентов, знание продуктов и техническую поддержку, предоставляемые Javelin, нашим торговым посредником SOLIDWORKS (VAR)».

Альдо Балатти, Директор

Evolve Design Solutions

«Javelin предлагает полный пакет; хорошие продукты, хорошее обслуживание и ценность для того, что вам нужно. Это отличная группа людей, которые всегда готовы помочь вам».

Марк МакКамбер, старший дизайнер

F-B Tool & Die Limited

«Что касается Javelin, то они действительно хорошие ребята. Отличная техническая поддержка обеспечивается постоянной группой людей.

Майк Макгуайр, президент

Размах крыльев

«Я верю в SOLIDWORKS PDM с первого дня, потому что с первого дня он доказал свою эффективность»

Рэй Минато, президент

Inertia Engineering + Design

«Кажется, Javelin прилагает дополнительные усилия, чтобы обеспечить максимальное использование возможностей программного обеспечения в интересах клиента».

Дэррил Терри, старший инженер-конструктор

MacLean Engineering & Marketing Co. Limited

«Сотрудники Javelin дружелюбны, хорошо осведомлены и быстро реагируют на эффективные решения, и ZEC Wind Power очень рада сотрудничеству с этой компанией».

Мишель Эль-Хаге, дизайнер

ZEC Wind Power

Включенные услуги SOLIDWORKS

Повышение производительности и производительности с помощью услуг Javelin

Техническая поддержка

Подписка на SOLIDWORKS дает доступ к обширной помощи от наших экспертов по SOLIDWORKS . Что   улучшит ваши инвестиции в программное обеспечение и поможет вам справиться с трудностями разработки.

Преимущества

• Техническая поддержка в режиме реального времени от нашей сертифицированной группы поддержки.
• Удаленная поддержка для решения вашей технической проблемы прямо на вашем компьютере.
• Регулярная рассылка обновлений программного обеспечения, технических советов и рекомендаций.

Обновления и ресурсы

Наслаждайтесь последней версией программного обеспечения и прямым доступом к обширной библиотеке чертежей, деталей, сборок и элементов, созданных пользователями со всего мира.

Преимущества

• Автоматическое обновление до самой последней версии программного обеспечения SOLIDWORKS.
• БЕСПЛАТНЫЙ доступ к Порталу клиентов SOLIDWORKS для доступа к макросам, документации и возможности отправки запросов на усовершенствование.
• Полный доступ к Базе знаний SOLIDWORKS для статей, технических советов и рекомендаций.

Онлайн-обучение и сертификация

Онлайн-учетная запись MySolidWorks включена в вашу подписку, где вы можете получать ответы, быть в курсе событий и оттачивать свои дизайнерские навыки с помощью онлайн-обучения:

Функции

• Стандартная учетная запись MySolidWorks   включает  600+ онлайн-учебников .
• БЕСПЛАТНЫЙ доступ к тестированию и сертификации SOLIDWORKS , который поможет вам стать сертифицированным партнером SOLIDWORKS (CSWA) или профессионалом (CSWP).

Узнайте больше о MySolidWorks »

Проведите дополнительные исследования

Узнайте больше с нашими примерами из практики, демонстрациями и информационными документами

Узнайте стоимость

Узнайте цены на программное обеспечение SOLIDWORKS в Канаде

Главная › Технологии › SOLIDWORKS PCB

Кто мы и чем занимаемся

Мы являемся канадскими экспертами в области 3D и помогли тысячам компаний достичь высоких целей с помощью решений SOLIDWORKS для 3D-проектирования, управления данными и рабочих процессов, производства и 3D-печати.

Независимо от размера вашего бизнеса, у нас есть навыки и опыт, чтобы вывести вашу организацию на новый уровень.

Подпишитесь на нашу рассылку новостей

Получайте последние новости и события в области 3D-технологий, подписавшись на нашу рассылку новостей

ПРИМЕЧАНИЕ. Подписываясь, вы даете разрешение на получение новостей и рекламных писем от нас. Вы можете отказаться от подписки в любое время. Ознакомьтесь с нашей политикой конфиденциальности

© 1997–2023. Все права защищены Javelin Technologies Inc.

Политика конфиденциальности | Политика доступности | Условия использования

Звоните по телефону 877-219-6757 / 905-815-1906

Офисы: Онтарио·Манитоба·Альберта·Британская Колумбия

Обновление продукта SOLIDWORKS PCB

Понедельник, 16 августа 2021 г. , 16:05

01 Новости

, 11 Техническая поддержка

С момента запуска в 2016 году SOLIDWORKS PCB предоставляет клиентам, проектирующим печатные платы и изделия для мехатроники, возможности и рабочие процессы, которые позволяют инженерам ECAD и MCAD оптимизировать процессы разработки продуктов и значительно улучшить взаимодействие между проектными группами.

Теперь, когда SOLIDWORKS смотрит в будущее и расширяет свое портфолио, SOLIDWORKS наблюдает изменение ландшафта проектирования печатных плат и, что более важно, видит изменения в том, как наши клиенты хотят работать над разработкой электронных и мехатронных продуктов, поэтому они решили сосредоточиться их стратегия производства печатных плат ориентирована только на электронную и механическую интеграцию и на более широкий спектр доступных в отрасли решений для разработки печатных плат.

Таким образом, SOLIDWORKS и Altium приняли решение о прекращении поддержки SOLIDWORKS PCB и SOLIDWORKS PCB Connector.

Altium теперь сосредоточит партнерство на подключении к платформе 3DEXPERIENCE, где более широкий спектр доступных в отрасли решений для разработки печатных плат будет совместно использовать детали печатных плат, а также библиотечные компоненты для проектирования изделий электроники и мехатроники.

Процесс вывода продукта SOLIDWORKS PCB из эксплуатации будет состоять из двух этапов; окончание продаж новых лицензий и окончание поддержки продукта.

В связи с прекращением продаж новых лицензий SOLIDWORKS больше не будет продавать продукты SOLIDWORKS PCB или SOLIDWORKS PCB Connector с 14 августа 2021 г. Существующие котировки будут учитываться, но новые продажи не будут приниматься после 14 августа.

В связи с прекращением поддержки продуктов продукты и рабочие процессы SOLIDWORKS PCB и SOLIDWORKS PCB Connector будут продолжать поддерживаться до 14 августа 2023 г. Это совпадает с запланированным выпуском SOLIDWORKS 2023 SP5, который станет последним поддерживаемым выпуском SOLIDWORKS PCB.
