Сборка электрощитка в частном деревянном доме

Портфолио! Гарантируем качество выполнения работ! Опыт более 15 лет! Профессиональные инженеры в штате компании!

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Выбор в пользу строительства деревянных домов и коттеджей обоснован, прежде всего, экономичностью строительных работ, легкостью в возведении деревянных конструкций и экологичностью используемых материалов. Однако среди значимых недостатков таких строений числится повышенный уровень их пожароопасности. Поэтому организация электроснабжения в деревянном доме предполагает строгое соблюдение рекомендаций и требований профильных специалистов с целью обеспечения максимальной безопасности жильцов.

Особенности прокладки электрики в деревянных домах, основные этапы

Для обеспечения в помещениях деревянного строения максимального комфорта и уюта, расположение и схему монтажа электросистем и коммуникаций следует тщательно продумывать. Однако в случае с электрикой нужно учитывать ее степень опасности, а потому к их планированию и прокладке следует относиться со всей ответственностью и серьезностью.

Работы по электромонтажу внутри деревянных домов и коттеджей выполняются поэтапно, исходя из степени существующих рисков и для увеличения безопасности как самих рабочих, так и людей, которые будут проживать в этом доме.

Первый этап работ заключается в прокладке кабелей от линий электропередач к распределительному щиту, как правило, расположенному в здании или в непосредственной близости от него. Прокладка кабеля может производиться двумя способами:
Подземным – сохраняется внешняя эстетика фасада здания и не нарушается дизайн ландшафта на участке, однако такой способ требует больших финансовых затрат;
Воздушным – при сравнительно доступной цене работ этот способ прокладки электрокабеля менее практичен из-за большей подверженности материалов влиянию вредных факторов.
На втором этапе электрический кабель распределяется внутри дома, для этого также может быть использован открытый или закрытый способ.
По мнению специалистов, применение закрытого способа наиболее приемлемо, так как он обеспечивает не только эстетичность интерьера, но и безопасность в дальнейшей эксплуатации деревянного строения.

При монтаже внутренней системы электроснабжения важно обеспечить:

Открытость доступа к электрощитам для электриков, выполняющих осмотр и/или обслуживание коробов;
Пожарную безопасность и соответствие с заявленными сертификатами используемых при монтажных работах материалов и комплектующих: кабелей, розеток и выключателей, проводов, коробов для электропроводки, термических усадок и др.
Высокое качество распределительных электрощитов.

Внимание! Все виды электромонтажных работ, а также операций с электрикой и распределительной сетью в деревянных домах должны выполняться профильными специалистами, у которых есть соответствующий допуск к работам с электричеством до 1000 B.

Проведение электропроводки

Монтаж электропроводки и сборка электрощита в деревянном доме начинается после приобретения всех необходимых устройств и компонентов системы: кабелей, выключателей, розеток, автоматов и осветительных приборов, распределительных коробок. Каждый отдельный элемент монтируется, согласно утвержденной схеме установки. Если дизайнерский проект предполагает использование дополнительных отделочных материалов в помещениях деревянного дома, для прокладки электрического кабеля используется специальный металлический рукав. Также допускается проведение электропроводки в каркасе подвесного потолка.

Сборка и установка распределительного щита

Из-за повышенного риска возникновения пожара в деревянном доме, при монтаже распределительного щита рекомендуется пропитать пиломатериал антипожарными средствами. Специализированные составы обеспечат дереву способность удерживать открытое пламя до 20-ти минут. Для полного исключения вероятности возгорания, при монтаже щита нужно строго придерживаться установленного алгоритма работ:

В обозначенном схемой месте закрепляется корпус устанавливаемого электрощита.
В корпусе щита монтируется прибор для учета потребления электроэнергии;
На дин-рейку (металлический профиль) крепится вводный автомат, фаза и нейтраль подводятся к двухполюсному автомату;
К вводному автоматическому выключателю присоединяются клеммы учетного устройства;
Электрический провод, после заведения в дом, должен быть соединен с выходными зажимами счетчика;
К дин-рейке крепятся автоматы, реле напряжения и УЗО;
При помощи одножильного кабеля соединяются зажимы электрических приборов.

Учитывая, что деревянные поверхности (пол, стены, потолок) являются огнеопасными и быстро возгораемыми материалами, при проведении электромонтажных работ специалисты должны руководствоваться существующими правилами и нормами электробезопасности, прописанными в ПУЭ и ГОСТ.

Как выбирать материалы для сборки электрощита в частном доме

При выборе компонентов и материалов, необходимых для сборки и установки электрощита в деревянном доме, следует учитывать следующие факторы:

Для электрификации деревянных строений используется исключительно медный кабель, с маркировкой «Нг» и LS, обозначающей двухслойную негорючую изоляцию;
При выборе сечения проводников для более удобного расчета рекомендуется использовать таблицу ПУЭ;
Абсолютно все точки электропроводки, розетки и осветительные компоненты должны быть заземлены;
При монтаже электрощита является обязательной установка УЗО, необходимая для обеспечения защиты возможных пробоев по корпусу и предотвращения возгорания дерева;

Установка отдельных автоматов для каждой группы и электролинии, где мощность устройств соответствует суммарной нагрузке на сеть;
Розетки выбираются, исходя из техники прокладки электропроводки – открытой либо закрытой;
Для каждой группы должны быть предусмотрены отдельные приборы выключения.

Чтобы пломбирование прибора учета (счетчика) было максимально доступным и удобным, его рекомендуется устанавливать непосредственно перед вводным автоматом.

Самым правильным вариантом электрощита для домов и коттеджей из дерева считается металлический влагостойкий бокс с толщиной стенки 1-2 мм, которая не имеет прямого контакта с древесным материалом. При необходимости, отделить короб от стены можно при помощи специально сооруженной кирпичной конструкции или нескольких слоев асбеста.

Все элементы в готовом коробе должны быть с соответствующей маркировкой для более удобного включения/выключения подачи напряжения в отдельные комнаты и помещения. Для этого узлы можно подписать цветным маркером либо приклеить таблички из бумаги.

Для правильного выбора электрощитового оборудования и аппаратов защиты желательно разработать проект электрики (однолинейную расчетную схему). Это позволит существенно сэкономить на комплектации, защитить отходящие линии и облегчит дальнейшую эксплуатацию.

Сборку электрического щита лучше доверять профессионалам. Приведем примеры наиболее часто встречающихся нарушений при сборке: провода в щите нельзя располагать в натяг, не допускается скрутка проводов, многопроволочные проводники в обязательном порядке оконцовываются и т.д. В обязательном порядке маркируются отходящие кабельные линии, аппараты дифференциальной защиты, УЗО и автоматические выключатели.

После сборки электрического щита и маркировки, на дверце размещается схема отходящих линий или таблица потребителей

При необходимости проводится испытания электротехнической лабораторией.

Доверяйте монтаж электрики профессионалам! Это гарантия безопасной и безаварийной эксплуатации на многие годы.

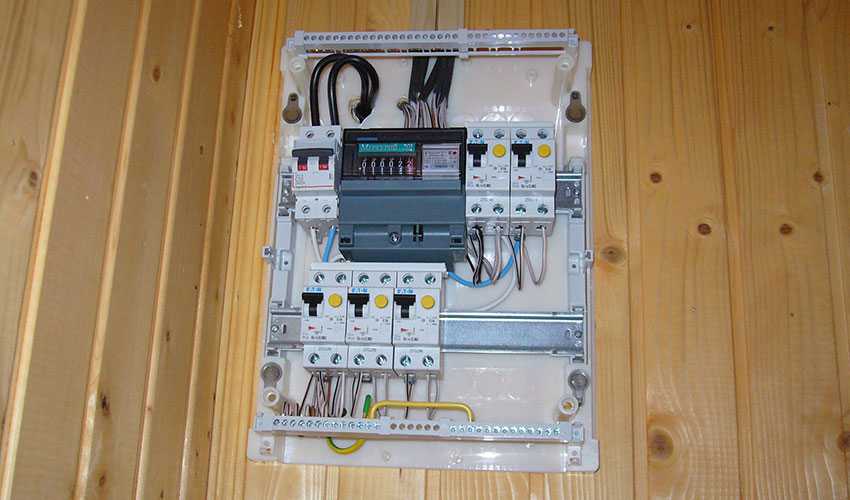

На фото в статье показаны этапы сборки щита электрического распределительного в деревянном доме.

Помощь в получение Акта технологического присоединения — цены.

Звоните нам по телефонам: ☎ 8 (495) 233-76-05 и ☎ 8 (499) 686-40-92

Электрощиты и электрические минибоксы: особенности применения

Электрощит для частного дома/квартиры: как его собрать и установить

Электрический ток, который уже давно стал привычным, выступает в роли базы жилищного комфорта, а также быта и хозяйства. Трудно себе представить современный дом без оснастки электричеством.

Но все трудности электрики начинают проявляться лишь в те моменты, когда требуется с этим сталкиваться самим владельцам частных домов или квартир.

К примеру, сборка электрощита в квартире на первый взгляд кажется простым делом, а в реальности оказывается достаточно трудным процессом.

Содержание:

Электрощит для частного дома/квартиры

Более того, сложность удвоится по отношению к электрикам-самоучкам, кто мало знаком с тонкостями электрического монтажа и электричества в целом. По этой причине предлагаем вам рассмотреть тему сборки электрического щита, как один из практических шагов.

Что такое электрощит

Перед тем, как мы рассмотрим монтажный процесс самого электрощитка, а еще его сборку, будет правильным самостоятельно ознакомиться и разобраться в этой теме. В реальности применяют самые разные интерпретации наименования щита, но суть конструкции от того или иного названия не поменяется. Предназначение, в таком случае, очевидное – принимать электрический централизованной потенциал и распределять его по отдельным территориальным участкам, в частности, всю площадь частного дома или квартиры. Схема распределения электричества (вариант классический): 1 – автоматический выключатель при вводе, 2 – счетчик учета электрической энергии, 3 – группа автоматических секторных выключателей, 4 – изолированная шина с зажимами винтового типа под нулевые проводники, 5 – шина изолированного типа с зажимами на винтах под заземляющие проводники, 6 – энергетическое распределение по секторам. Помимо функции распределения, монтаж электрического щита будет обеспечивать функционал защиты сегментов по участка в сети посредством установки в самом коробе шкафа щита автоматических выключателей и остальных УЗО.

Кроме того, конструкционная схема может предусматривать внедрение главных функций – установку приборов, которые выполняют:
Проверку наличия фазы.
Контроль степени напряжения.

Отслеживание токовой частоты.

Обычно функциональность электрического щита будет определена степенью сложности электросети, а технологическим (т.е. бытовым) оборудованием, которое включено в состав используемого участка. На следующем фото представлен вариант бытового электрического щита в рабочем исполнении: 1 – автомат для введения силовой линии, 2 – энергетический счетчик, 3 – группа автоматов секторного типа, 4 – УЗО (устройство защитного отключения), 5 – траверса для монтажа (т.е. DIN-рейка), 6 – изолированная рейка с зажимами винтового типа под «ноль», 7 – изолированная рейками с зажимами в виде винтов для «земли». Несмотря на относительно небольшие размеры конструкции, что является отличительным свойством бытовых сетей, установка домашнего распредщитка является очень важным процессом, которому стоит уделить особое внимание. Тут недопустимо использовать низкокачественных скреплений, а также использование схем включения, которые не были ранее рассчитаны.

Также недопустим отказ от применения заземляющих надежных элементов.

Монтаж электрощита своими руками

Работы по монтажу и сборке щитка можно произвести собственноручно. Для этого нужны знания и навыки электрического монтажа. Более того, подключение электрического щитка к линиям электрических передач допустимо лишь профессиональными электриками, которые имеют особый доступ на проведение таких работ. Самовольное подключение будет опасно для жизни и здоровья, а еще чревато огромными проблемами (в том числе и штрафными санкциями). А вот произвести подготовку бокса, купить все необходимые автоматы и остальные комплектующие можно и собственноручно. Как это правильно выполнить, мы рассмотрим дальше.

Подготовка к монтажу шкафа

Установочный процесс «с нуля» обычно предполагает, что у вас уже есть ранее подготовленная строителями ниша в стеновой поверхности и выведенные в этом месте все провода и электрокабели, которые относятся к домашней (т. е. квартирной) схеме. Такой «пейзаж» выглядит, словно прорубленная в стене ниша прямоугольной формы, куда в начале стоит подобрать подходящий по размеру шкаф. На коммерческом рынке есть множество готовых электрических щиток самых разных размеров и форм. Кроме того, в последнее время отмечен «наплыв» электрических шкафов, изготовленных на базе пластика. Очень хорошим вариантом по дизайну для городских квартир станет щиток из самозатухающего пластика. Если же у вас нет подготовленного места, то потребуется изготовить нишу собственноручно или воспользоваться установкой на стену. К слову, при втором варианте нужно проделать разметку места монтажа с учетом больших размеров электрощитка. В целом, это обычные строительные работы, которые не представляют особых трудностей. Шкафы под электрощит собирают из крепких и высокопрочных материалов, но при этом они относительно легкие.

Обычно для изготовления ящика используют:
Гайки и винты.
Металлические уголки для соединения.
Листовой тонкостенный (от 0.1-0.15 см) металл.

Чаще всего покупают уже готовый ящик, потому что в продаже есть огромный ассортимент, в том числе и изделия из пластика. Классическая конструкционная форма – квадрат или прямоугольник. Более надежной является конструкция ящика с имитацией под щиток, при этом заводского исполнения, выполненная из листового тонкостенного металла. Такой конструкционный вариант более надежный в сравнении с изделиями из пластика. Устаревшие виды шкафов предполагала монтаж в задней панели на базе диэлектрических материалов (текстолит, эбонит и пр), где закрепляли электрическую аппаратуру. В целом же, эту схему для сбыта допускается использовать даже в условиях современности.

Внутреннее наполнение электрического шкафа

Как собрать электрощит, если не знать о том, что должно находиться внутри него? Интересно, что современная архитектура немного отличается от прежней. Шкаф в полной мере выполнен из металла, а внутри, на задней стенке, монтируют и траверсы из металла (DIN-рейки). На них «надевают» всю техническую аппаратуру:

Выключатель.
Устройство защитного отключения (т.е. УЗО).
Автомат.
Остальные электроустановочные элементы.

Если следовать современным стандартам, то каждый из перечисленных выше элементов обладает конструктивным исполнением как раз для монтажа на металлические траверсы. Еще будет полезно подписать все устройства, которые установлены на рейке, а также дополнительно составить схему с подписями каждого потребителя электрической энергии в частном доме или городской квартире. Естественно, что можно и отойти от таких правил с учетом того, что установка на траверсах будет обеспечивать удобство монтажа и съема аппаратуры. Но в таком случае стоит обдумывать различные вариации надежной фиксации.

Почти все современные конструкции электрощитов оснащают особыми траверсами из металла, на которые без применения винтов ставят всю щитовую аппаратуру. Кроме DIN-реек, обычно в самой нижней части внутри устанавливают 1-2 изолированные пластины с зажимами в виде винтов – шина под заземляющие и нулевые проводники. Дополнительные шины можно применять под контактные группы аппаратуры, рассчитанная на низкий вольтаж – модемы, реле и пр. Ящик электрошкафа мы настоятельно рекомендуем делать большими, насколько это возможно по размерам ниши, прорубленной в стене. Разместите аппаратуру внутри рационально, с расчетом на то, чтобы их было удобно обслуживать и снять, если потребуется замена. Получается, что до сборки ящика потребуется произвести расчет необходимого пространства под монтаж сборочных компонентов. Каждый из электрических шкафов должен быть оснащен замками и дверкой.

Как произвести ввод проводников

В электрощит для частного дома стоит вместить много всего. Подведенную силовую линию, а еще кабели и проводники, которые выведены из самой квартиры или дома, стоит заводить внутрь собранного шкафа. Получается, что нужно наличие достаточного количества отверстий на нижней и верхней стороне ящика. Диаметр отверстий должен обеспечивать свободное протягивание проводов, т.е. электрических кабелей. При этом каждое из отверстий должно быть оснащено специализированным защитным кольцом для изоляции (пластик, резина). Уделите особое внимание технике введения электрокабеля централизованной запитки, а также проводов, которые отводят в схему дома или квартиры, стоит уделить особое внимание. На фото ниже представлено очень грубо нарушение, когда кабели выпущены в щитовые отверстия без изолирующих защищенных колец. На выходе и входе кабеля обычно устанавливают хомуты для прижима, при помощи которых проводник надежно закрепляют на стенки шкафа при внутренней установке и/или к плите для опоры (пластине), на который зафиксирован шкаф при наружной установке. Еще на нижней или боковой стенке конструкции делают интерфейс шины для заземления. Далее просверливают отверстие для болтового соединения или применяют готово, если оно предусмотрено на корпусе электрического минибокса. К такому соединению при монтажном процессе подводят заземляющую шину.

Фиксация щита на стене

Все описанные выше действия будет проще всего производить вне зоны главного монтажа, а точнее:

Монтаж замка и дверки.
Размещение аппаратуры коммуникационного назначения.
Подготовка отверстий проходного типа.
Размещение и фиксация нулевых шин.
Установка DIN-реек.
Подготовка и сборочный процесс шкафа.

Опытные мастера в сфере электромонтажа настоятельно рекомендуют закреплять в выделенной области строительной ниши подготовленный и частично собранный ящик. По строительному проекту обычно предусмотрен ввод анкеров для фиксации электрического щита. Если такие отсутствуют, то требуется произвести подготовку надежного основания под крепление. Одним из очень популярных методов устройства электрощитка стало использование стеновой ниши, когда после посадки ящика из металла на крепкие анкеры, дальнейшей сборки и тестирования схемы, корпус дополнительно обмуровывают снаружи при помощи строительного раствора. Вариантов для создания анкеров много. Например, простым методом будет монтаж пары довольно мощных уголков из металла горизонтально или вертикально, на дистанции ширины или высоты шкафа. Непосредственно на уголки прикрепляют электрический шкаф.

Подключение приборов к электрической сети

Далее производят оснастку электрощита в квартире нужной аппаратурой, внутрь заводят все рабочие кабели и подключают по составленной схеме. Последним в область электрощита вводят силовые линии с дальнейшим подключением ко вводному выключателю пакетного типа. От него централизованную линию соединяют со вводным автоматическим выключателем. Перед тем, как подать питание на автомат ввода (т.е. включить пакетник), стоит тщательно произвести проверку всех выполненных до этого подключений. До подачи напряжения все коммутаторы (групповые) устанавливают в выключенном положении. Уже после включения переключателя и введения автомата нужно последовательно, начиная от маломощной аппаратуры, подключать автоматы групп.

Заключение

Видеоурок, который демонстрирует работы по сборку электрического щитка с самого начала, является действенной помощью для начинающего мастера. Настоятельно рекомендуем вам ознакомиться с видеоинструкций, чтобы таким методом ощутимо обогатиться знаниями. Изготовить электрощиток собственноручно вполне реально, другой вопрос – а есть ли в этом смысл, если учесть многообразие готовых товар на строительном рынке. Вы можете найти ящики любой конфигурации, для самых разных строительных проектов. Но чтобы правильно и качественно производить щитовую сборку, в том числе и установку счетчика/выключателей/автоматов и остального оборудования, требуются знания и большой опыт в области электромонтажа. А для введения питающей линии и подключения к ней устройств нужен профессионал с допуском на выполнение такого рода работ. Если у вас есть навыки или доводилось ранее собирать его собственноручно, то поделитесь своим опытом с нами.

Рейтинг

( Пока оценок нет )

0 3 384.

Олег Сомов/ автор статьи

Опытный строитель с более чем 10 летнем стажем Каркасных и Фахверковых домов из клеенного бруса, делюсь опытом с читателями моего сайта, жмите звездочку и делитесь с друзьями, если было полезно!

Понравилась статья? Поделиться с друзьями:

Правила и рекомендации по размещению электрических панелей

Фото: Iriana Shiyan / Adobe Stock

Основные моменты Обратитесь к поставщику

4 компания, чтобы сообщить им, что у вас есть предпочтения по расположению электрического щита при строительстве дома.

Разместите электрическую панель в доступном, доступном и безопасном месте.

Гараж и подвал часто являются двумя лучшими местами, так как они доступны и вне поля зрения.

Коридоры, подъезды, подсобные помещения и складские помещения также могут быть хорошими местами, но избегайте шкафов для одежды.

Стоимость перемещения электрического щита составляет в среднем от 1500 до 2000 долларов США .

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Если у вас когда-либо срабатывал автоматический выключатель, вы знаете, как удобно иметь электрическую панель в легкодоступном месте. Но вы должны следовать правилам расположения электрических щитов при выборе места, даже если включение их в дизайн интерьера сложно, и вы не можете закрыть их, не нарушив правила пожарной безопасности. Чтобы выбрать лучшее место для панели электрика, подумайте, какие комнаты у вас есть и можете ли вы переместить панель на новое место.

Какие коды регулируют расположение электрических панелей?

Перед установкой или перемещением распределительной коробки вам необходимо следовать правилам, изложенным в Национальном электротехническом кодексе (NEC) . Эти стандарты содержат рекомендации по безопасности для предотвращения пожаров. Примите во внимание следующие требования:

Доступность

Убедитесь, что вокруг электрической панели нет беспорядка. Переместите любые коробки или объекты, которые мешают вашему обзору.

Убедитесь, что стиральная машина или сушилка не блокируют электрический щиток.
Поместите коробку с панелью в большую, проходимую комнату (без крошечных проходов).
Никогда не блокируйте электрический щит, особенно если вы храните крупные предметы или делаете ремонт дома.

Досягаемость

Расположите электрический щиток так, чтобы все взрослые в доме могли добраться до каждого автоматического выключателя. NEC рекомендует, чтобы высота самого высокого автоматического выключателя не превышала 6 футов и 7 дюймов.

Доступен для всех пассажиров

Для всех, кто живет в вашем доме, а также для специалистов по чрезвычайным ситуациям важно иметь немедленный доступ к вашей электрической коробке.

Не запирайте дверь электрощита или помещение, в котором находится электрощит.
Если у вас есть наружная электрическая панель, убедитесь, что на ней нет снега и мусора.
Убедитесь, что все в доме знают местонахождение вашей электрической коробки. Вы можете устроить имитацию пожара вместе с семьей, чтобы все знали все тонкости вашей электрической панели.

Защита от повреждений

Чтобы сохранить электрический щит в хорошем рабочем состоянии, не ставьте его рядом с водой или в местах с высокой влажностью. Эти элементы могут повредить электрические коробки; лучшая среда — это чистое, сухое и свежее пространство.

Вдали от легковоспламеняющихся материалов

NEC запрещает установку электрических панелей в шкафах для одежды. Одежда, шарики от нафталина, крем для обуви, пластиковые контейнеры и открытые лампочки легко воспламеняются — и все это обычное дело в шкафах для одежды.

Лучшие места для вашей электрической панели

Есть несколько идеальных мест для электрических панелей, которые обеспечивают доступ к ним и вне областей, которые вы хотите спроектировать и украсить. Два лучших варианта — это подвал и гараж. Оба позволяют профессионалу получить доступ к проводке и держать панель вдали от мест с интенсивным движением, таких как семейная комната или ванная комната.

Не в каждом доме есть подвал или гараж, поэтому вы можете рассмотреть несколько других вариантов, позволяющих скрыть панель, оставив ее доступной.

Подвал
Гараж
Утилиты
Складские помещения
Вход
Hallway они редко являются центральным элементом дома — и обычно это области, которые вы пропускаете, когда проводите экскурсию.
Помните об ограничениях на размещение электрических панелей
Фото: John Keeble/Moment/Getty Images
Ограничения гарантируют, что ваша электрическая панель всегда находится в доступном месте, и ограничивают риск возгорания или поражения электрическим током. This means no putting your electrical panel in:
- Bathrooms
- Bedrooms
- Home exteriors
- Bedroom closets
- Above the stairs
- Pantries
- Cubbies
Также нельзя накрывать или ставить электрический щит рядом с легковоспламеняющимися материалами. Таким образом, даже после того, как вы решили, где вы хотите разместить свой электрический щит, вам все равно нужно ограничить количество предметов вокруг него. Ознакомьтесь с местными ограничениями для получения дополнительных указаний.
Поскольку удлинение или укорачивание проводов по всему дому является важным мероприятием, вам, вероятно, потребуется разрешение местного муниципалитета. Вам также необходимо связаться с электрической компанией, чтобы убедиться, что переезд безопасен. Таким образом, они будут знать, что нужно отключать электричество во время работы, поэтому никого не ждет «шок». Они могут даже настоять на привлечении для этой работы собственного лицензированного электрика.
Каковы требования к свободному пространству на электрической панели?
Прежде чем выбрать окончательное место для размещения электрического щита, ознакомьтесь со следующими требованиями NEC к свободному пространству для рабочего пространства:
- Три фута свободного пространства от передней части электрического щита
- Не менее 30 дюймов свободного пространства с обеих сторон электрической коробки
- Высота не менее 6 футов и 5 дюймов
- Высота электрической коробки должна быть не менее 4 футов (от земли) при средней высоте 5–6 футов.
- Дверь панели должна открываться на угол 90 градусов
- Убедитесь, что электросчетчик находится рядом с электрощитом
- Аварийное освещение доступно на случай отключения электроэнергии
