Соединение вторичных обмоток трансформатора. Соединение обмоток трансформатора: виды, особенности и применение

Какие существуют основные схемы соединения обмоток трансформатора. Как выбрать оптимальное соединение обмоток для конкретного применения. Каковы преимущества и недостатки различных видов соединений обмоток трансформатора.

Основные виды соединений обмоток трансформатора

Существует четыре основных способа соединения обмоток трехфазного трансформатора:

• Звезда-звезда (Y/Y)
• Треугольник-треугольник (Δ/Δ)
• Звезда-треугольник (Y/Δ)
• Треугольник-звезда (Δ/Y)

Выбор конкретной схемы соединения зависит от назначения трансформатора и особенностей его применения. Рассмотрим подробнее каждый из этих видов соединений.

Соединение обмоток звезда-звезда (Y/Y)

При соединении обмоток по схеме звезда-звезда:

• Концы обмоток объединяются в общую точку (нейтраль)
• Начала обмоток подключаются к линейным проводам
• Имеется возможность вывода нейтрали

Преимущества схемы Y/Y:

• Простота конструкции
• Возможность заземления нейтрали
• Меньшее число витков обмоток по сравнению с Δ

Недостатки:

• Возможна несимметрия напряжений при несимметричной нагрузке
• Наличие третьих гармоник в кривой намагничивания

Применяется в основном в сетях с заземленной нейтралью.

Соединение обмоток треугольник-треугольник (Δ/Δ)

При соединении обмоток треугольником:

• Конец каждой фазы соединяется с началом следующей
• Образуется замкнутый контур в виде треугольника
• Линейные провода подключаются к вершинам треугольника

Достоинства схемы Δ/Δ:

• Отсутствие смещения нейтрали
• Подавление третьих гармоник
• Возможность работы при обрыве одной фазы

Недостатки:

• Большее число витков обмоток по сравнению с Y
• Невозможность заземления нейтрали

Применяется в основном в сетях без заземления нейтрали.

Соединение обмоток звезда-треугольник (Y/Δ)

При соединении Y/Δ:

• Первичная обмотка соединяется звездой
• Вторичная обмотка соединяется треугольником

Преимущества схемы Y/Δ:

• Подавление третьих гармоник
• Возможность заземления нейтрали с первичной стороны
• Отсутствие смещения нейтрали со вторичной стороны

Недостатки:

• Сдвиг фаз между первичным и вторичным напряжением на 30°

Применяется в понижающих трансформаторах большой мощности.

Соединение обмоток треугольник-звезда (Δ/Y)

При соединении Δ/Y:

• Первичная обмотка соединяется треугольником
• Вторичная обмотка соединяется звездой

Достоинства схемы Δ/Y:

• Подавление третьих гармоник
• Возможность заземления нейтрали со вторичной стороны
• Отсутствие смещения нейтрали с первичной стороны

Недостатки:

• Сдвиг фаз между первичным и вторичным напряжением на 30°

Применяется в повышающих трансформаторах большой мощности.

Как выбрать оптимальное соединение обмоток трансформатора?

При выборе схемы соединения обмоток трансформатора необходимо учитывать следующие факторы:

• Мощность трансформатора
• Назначение (повышающий или понижающий)
• Наличие заземления нейтрали в сети
• Симметричность нагрузки
• Наличие высших гармоник

Для трансформаторов большой мощности обычно применяют:

• Y/Δ — для понижающих трансформаторов
• Δ/Y — для повышающих трансформаторов

Для трансформаторов малой и средней мощности чаще используют Y/Y или Δ/Δ.

Особенности соединения обмоток распределительных трансформаторов

Для распределительных трансформаторов наиболее часто применяются следующие схемы соединения обмоток:

• Δ/Y-11 — для трансформаторов 6-10/0,4 кВ
• Y/Y-0 — для трансформаторов 35/0,4 кВ

Схема Δ/Y-11 обеспечивает:

• Подавление высших гармоник
• Возможность заземления нейтрали на стороне НН
• Меньший ток холостого хода

Схема Y/Y-0 применяется при необходимости заземления нейтрали с обеих сторон трансформатора.

Группы соединения обмоток трансформатора

Группа соединения обозначает угол сдвига между векторами линейных напряжений первичной и вторичной обмоток трансформатора. Обозначается числом от 0 до 11, умноженным на 30°.

Наиболее распространенные группы соединения:

• Y/Y-0 — угол сдвига 0°
• Δ/Y-11 — угол сдвига 330° (или -30°)
• Y/Δ-11 — угол сдвига 330° (или -30°)

Знание группы соединения важно при параллельной работе трансформаторов.

Параллельное соединение обмоток трансформатора

Параллельное соединение обмоток применяется для увеличения мощности трансформатора. При этом необходимо соблюдать следующие условия:

• Одинаковые коэффициенты трансформации
• Одинаковые группы соединения
• Одинаковые напряжения короткого замыкания

Несоблюдение этих условий приводит к появлению уравнительных токов между параллельно работающими трансформаторами.

Влияние схемы соединения на работу трансформатора

Выбор схемы соединения обмоток оказывает существенное влияние на характеристики и режимы работы трансформатора:

• Соотношение линейных и фазных напряжений
• Наличие или отсутствие смещения нейтрали
• Подавление высших гармоник
• Возможность заземления нейтрали
• Поведение при несимметричной нагрузке

Поэтому выбор оптимальной схемы соединения является важной задачей при проектировании и эксплуатации трансформаторов.

Соединение обмоток трансформатора (параллельное, последовательное и смешанное соединение). « ЭлектроХобби

Соединение обмоток трансформатора (параллельное, последовательное и смешанное соединение). « ЭлектроХобби

Блог Раздел НОВИЧКА

Видео по этой теме:

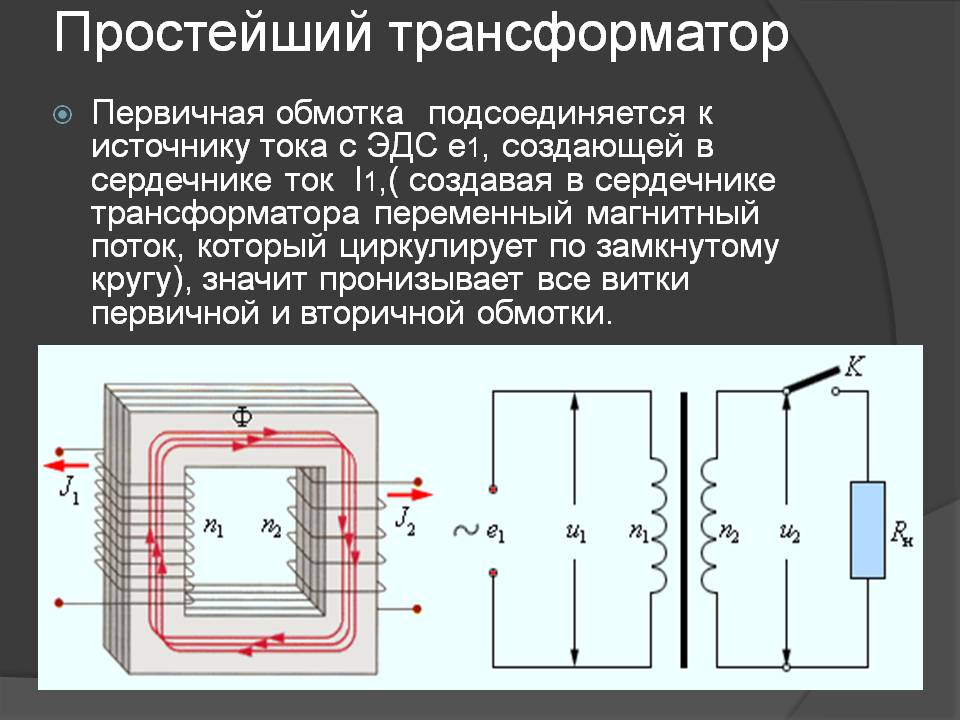

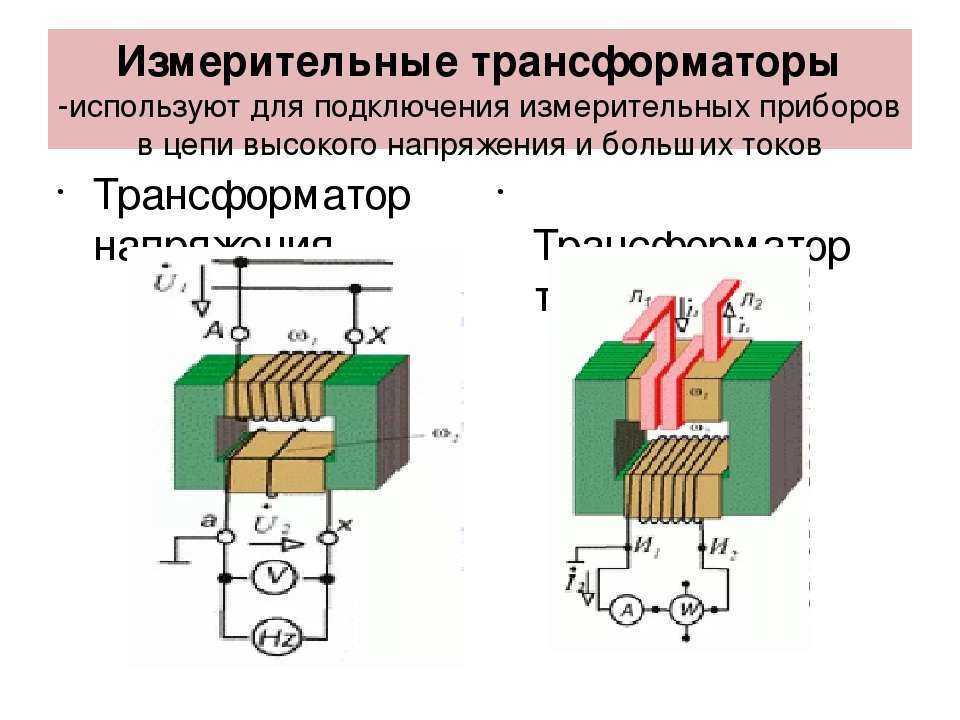

Трансформатор является электротехническим устройством, которое способно преобразовывать электрическую энергию посредством электромагнитных полей. Конструкция классического трансформатора представляет собой магнитопровод, состоящий из пластин (с хорошими ферромагнитными свойствами) и имеющий замкнутый контур (может быть круглым, Ш-образным, П-образным). На этот ферромагнитный сердечник наматываются обмотки медного провода. Обычно это первичная и вторичная обмотка.

Смысл трансформатора заключается в том, что при подачи переменного тока на первичную обмотку вокруг сердечника образуется переменное электромагнитное поле. Это поле порождает во вторичной обмотке ЭДС (электродвижущую силу). Значение тока и напряжения на вторичной намотке будет зависит от пропорциональности количества витков между первичной и вторичной обмоткой. Но и первичная обмотка должна быть рассчитана на свои величины тока и напряжения, поскольку неверное количество витков и сечения провода намоток влияют на КПД трансформатора (коэффициент полезного действия).

Намотки трансформатора можно соединять между собой определенным образом. Соединение обмоток трансформатора бывает параллельным, последовательным и смешанным. Итак, у нас имеется трансформатор, у которого есть две первичные обмотки и две вторичные. Его первичные обмотки рассчитаны на переменное напряжение с величиной 110 вольт. Вторичные по 6 вольт. Если у нас сеть на 220 вольт, то мы должны первичные обмотки соединить последовательно (110 + 110 = 220), после чего смело может на эту объединенную первичную обмотку подавать 220 вольт. Хотя если сеть у нас оказалась на 110 вольт, то подавать это напряжение можно на любую намотку, рассчитанную на 110 вольт.

Итак, на вторичной обмотке у нас на каждой будет переменное напряжение по 6 вольт. Если мы их объединим последовательно, то в итоге получим удвоенное напряжение 12 вольт. Если же мы эти вторичные обмотки соединить параллельно, то в этом случае напряжение останется прежним, а именно 6 вольт, но вот сила тока уже увеличится вдвое. Учтите, что количество витков у трансформатора влияет на напряжение, а сечение провода намотки на его силу тока. Обязательным условием для параллельного соединения должно быть одинаковость намоток по количеству витков. Если этой одинаковости не будет, то напряжение этой разницы станет негативно влиять на работу трансформатора, уменьшая его КПД и вызывая дополнительный нагрев сердечника.

Соединение обмоток трансформатора смешанным типом подразумевает по собой одновременное соединение и параллельными и последовательными способом. В этом случае будет повышаться и сила тока на намотках и напряжение. А что будет если мы будем соединять обмотки трансформатора, имеющие разное сечение? Если это параллельное соединение, то это равносильно тому, что сечение обмоток будет просто суммироваться (будет повышаться сила тока, которое соответствует общему, суммарному сечению провода намоток).

Если же это последовательное соединение обмоток трансформатора, то итоговая сила тока будет соответствовать обмотке, у которой наименьший диаметр провода.

P.S. Наиболее практичным соединением намоток трансформатора можно считать вариант, когда за счет последовательного соединения можно подбирать наиболее подходящее напряжение на вторичной обмотке. Мы наматываем вторичную обмотку с отводами, имеющими определенный шаг (к примеру делаем 10 обмоток, на каждой из которых по 3 вольта). В итоге мы имеем возможность получать любое напряжение от нуля до 30 вольт с шагом в 3 вольта. В этом случае мы имеем наибольшую экономию электроэнергии, в отличии от способа, когда имея на выходе только 30 вольт делаем нужное напряжение за счёт схемы стабилизатора (излишек напряжения расходуется просто в нагрев). Учтите, что при соединении обмоток трансформатора имеет значение их направленность (полярность).

Поиск по сайту

Меню разделов



Группы соединений обмоток трансформатора

Подробности

Категория: Теория

• трансформатор
• схемы
• обмотки

Группа соединений обмоток трансформатора характеризует взаимную ориентацию напряжений первичной и вторичной обмоток. Изменение взаимной ориентации этих напряжений осуществляется соответствующей перемаркировкой начал и концов обмоток. Стандартные обозначения начал и концов обмоток высокого и низкого напряжения показаны на рис. 2

Рассмотрим вначале влияние маркировки на фазу вторичного напряжения по отношению к первичному на примере однофазного трансформатора (рис. 23, а).
Обе обмотки расположены на одном стержне и имеют одинаковое направление намотки. Будем считать верхние клеммы началами, а нижние — концами обмоток. Тогда ЭДС  и  будут совпадать по фазе и соответственно будут совпадать напряжение сети  и напряжение на нагрузке  (рис. 23, б). Если теперь во вторичной обмотке принять обратную маркировку зажимов (рис. 23, в), то по отношению к нагрузке ЭДС  меняет фазу на 180°. Следовательно, и фаза напряжения  меняется на 180°.

Таким образом, в однофазных трансформаторах возможны две группы соединений, соответствующих углам сдвига 0 и 180°. На практике для удобства обозначения групп используют циферблат часов. Напряжение первичной обмотки  изображают минутной стрелкой, установленной постоянно на цифре 12, а часовая стрелка занимает различные положения в зависимости от угла сдвига между  и . Сдвиг 0° соответствует группе 0, а сдвиг 180° — группе 6 (рис. 24). Для краткости используют следующие обозначения групп:  и .
В трехфазных трансформаторах можно получить 12 различных групп соединений обмоток. Рассмотрим несколько примеров. Пусть обмотки трансформатора соединены по схеме Y/Y (рис. 25). Обмотки, расположенные на одном стержне, будем располагать одну под другой. Зажимы А и а соединим для совмещения потенциальных диаграмм. Зададим положение векторов напряжений первичной обмотки треугольником АВС. Положение векторов напряжений вторичной обмотки будет зависеть от маркировки зажимов. Для маркировки на рис. 25, а ЭДС соответствующих фаз первичной и вторичной обмоток совпадают, поэтому будут совпадать линейные и фазные напряжения первичной и вторичной обмоток (рис. 25, б). Схема имеет группу Y/Y — 0.

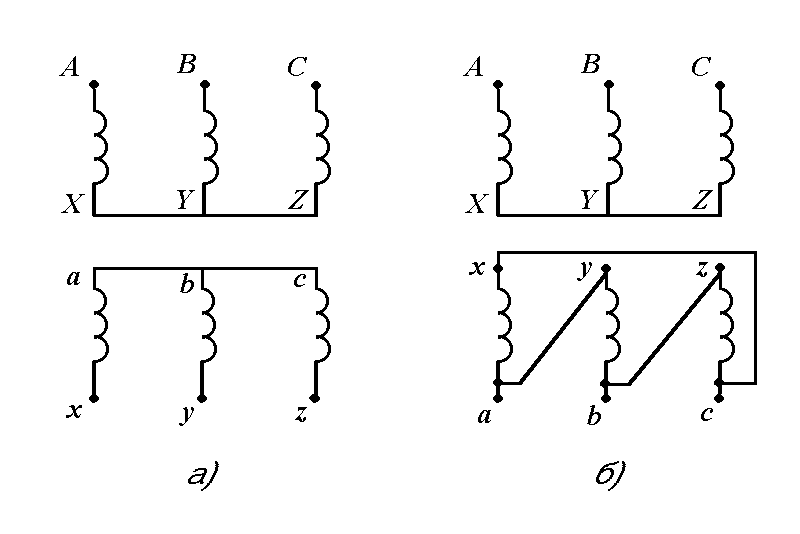

Изменим маркировку зажимов вторичной обмотки на противоположную (рис. 26,а). При перемаркировке концов и начал вторичной обмотки фаза ЭДС меняется на 180°. Следовательно, номер группы меняется на 6. Данная схема имеет группу Y/Y — 6.

На рис. 27 представлена схема, в которой по сравнению со схемой рис. 25 выполнена круговая перемаркировка зажимов вторичной обмотки (, , ). При этом фазы соответствующих ЭДС вторичной обмотки сдвигаются на 120° и, следовательно, номер группы меняется на 4.
Схемы соединений Y/Y позволяют получить четные номера групп, при соединении обмоток по схеме Y/D номера групп получаются нечетными. В качестве примера рассмотрим схему, представленную на рис. 28. В этой схеме фазные ЭДС вторичной обмотки совпадают с линейными, поэтому треугольник abc поворачивается на 30° против часовой стрелки по отношению к треугольнику АВС. Но так как угол между линейными напряжениями первичной и вторичной обмоток отсчитывается по часовой стрелке, то группа будет иметь номер 11.
Из двенадцати возможных групп соединений обмоток трехфазных трансформаторов стандартизованы две: Y/Y — 0 и Y/D-11. Они, как правило, и применяются на практике.
