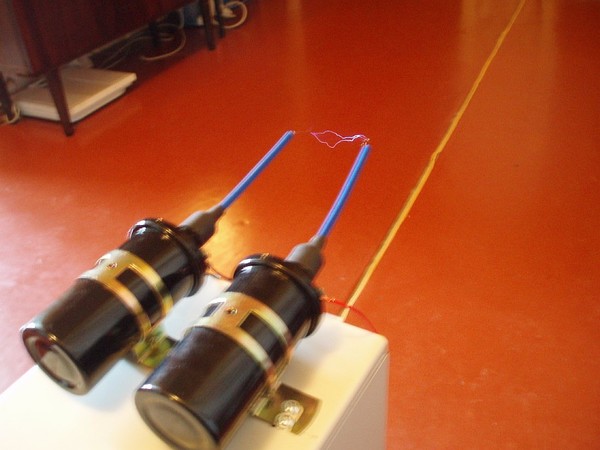

Как сделать простейший преобразователь высокого напряжения из катушки зажигания и реле
Существует много интересных проектов электрических самоделок, для реализации которых требуется преобразить низкое постоянное напряжение в высоковольтное переменное. Это может понадобиться при сборке самодельной плазменной лампы, или просто для зрелищной демонстрации бьющей искры. Самым простым решением для преобразования напряжения от обычного блока питания на 12 В 1,5 А в 10000 -30000 В является использования автомобильной катушки зажигания. Ее применение позволяет собрать схему для генерации высоковольтного напряжения буквально за считанные минуты.
Материалы:
- автомобильная катушка зажигания;
- электромагнитное реле;
- конденсатор 1мкФ 250 В;
- источник питания 12 В;
- провода, лучше автомобильные.
Схема преобразователя
Важным условием для преображения напряжения 12 В в высоковольтное, является подача на катушку зажигания пульсирующего тока. Однако блок питания или аккумулятор дают постоянный ток, поэтому между источником электричества и катушкой требуется наличие реле. Электромагнитное реле воспринимает постоянный ток, и выпускает его короткими вспышками, за которыми следует кратковременная пауза. В результате катушка получает от реле уже пульсирующий ток, что ей и нужно.

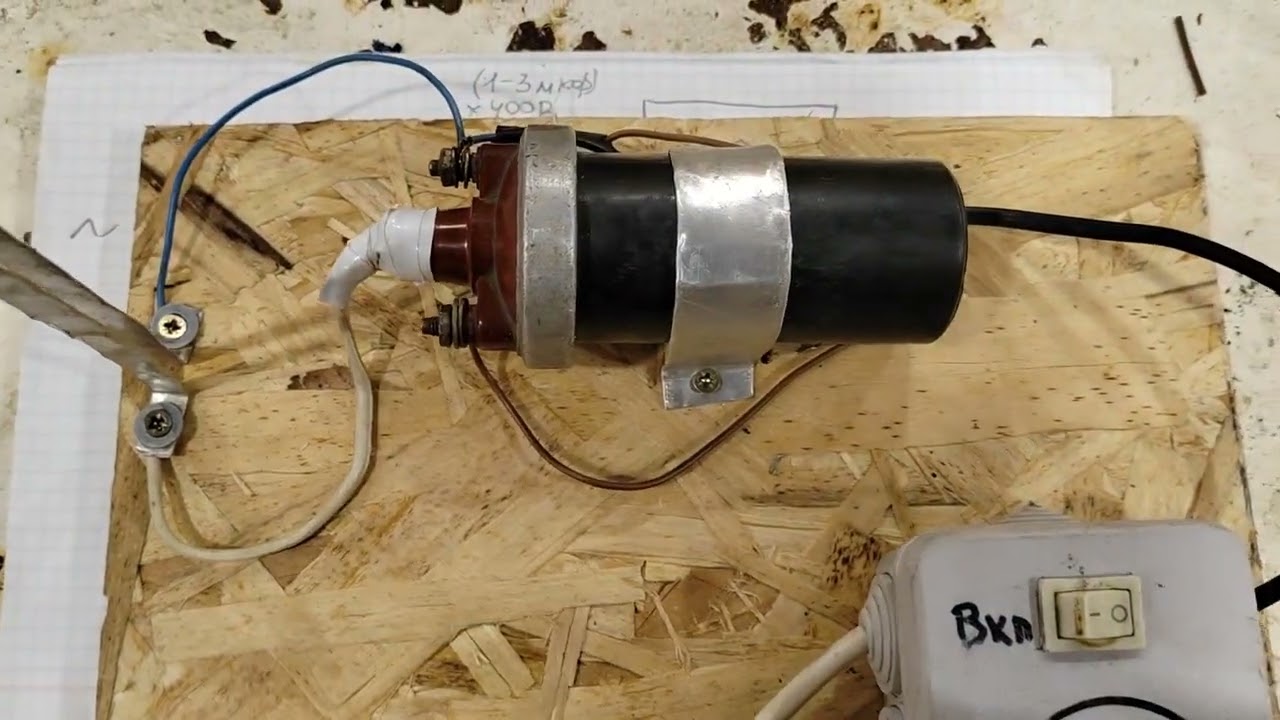

Простейшая схема получения высоковольтного напряжения подразумевает просто подачу по проводам питания от источника на реле, и через него непосредственно далее на катушку. Однако принцип работы реле заключается в разрывании контактов, что сопровождается образованием искры в его корпусе. В таком режиме оно быстро выходит со строя. Его контакты обгорают и перестают работать. Чтобы частично снизить силу искры внутри корпуса реле, необходимо добавить в схему конденсатор 1 мкФ 250 В, как указано на схеме. Он просто припаивается обычным припоем.
Конденсатор устанавливается между общим контактом питания реле и нормально замкнутым контактом. Сделав подключение таким образом, при условии прозрачного корпуса реле, можно визуально увидеть, что при подаче напряжения от блока питания размер побочного искрения снижается. При этом параметры высоковольтного тока на выходе вторичной обмотки катушки не пострадают.
Наличие конденсатора без изоляции на реле не несет опасности, поскольку 10000В образуются непосредственно внутри катушки зажигания. Таким образом, доработанное реле не нуждается в особом отношении.
Смотрите видео
Высоковольтный генератор из катушки зажигания, кулера и мосфета – легко и доступно
Всем здравствуйте! В сети множество схем высоковольтных генераторов отличающихся по мощности, по сложности сборки, по цене и доступности компонентов. Данная самоделка собрана из практически бросовых деталей, собрать ее сможет любой желающий. Собирался этот генератор, скажем так, для ознакомительных целей и всевозможных опытов с электричеством высокого напряжения. Примерный максимум этого генератора 20 киловольт. Так как в качестве источника питания для этого генератора не используется сетевое напряжение это дополнительный плюс с точки зрения безопасности.
На фото все необходимые детали, для сборки высоковольтного генератора.
Для сборки потребуется:
Катушка зажигания от ВАЗа
Кулер с датчиком холла
«N» канальный мосфет
Резисторы на 100 Ом и 10 кОм
Соединительные изолированные провода
Паяльник
Клеммная колодка (необязательно)
Радиатор для мосфета
Несколько саморезов
Фанерное основание для крепления деталей
Это схема данного генератора.
Кому интересно попробую рассказать подробнее. В качестве генератора импульсов используется кулер охлаждения от компьютера или аналогичный на 12 вольт, но с одним условием – в нем должен быть встроенный датчик холла. Именно датчик холла и будет генерировать импульсы для высоковольтного трансформатора, в качестве которого, в данном случае, используется катушка зажигания от автомобиля. Выбрать подходящий вентилятор очень просто, как правило, он имеет три ввода.
На фото видно наличие трех выводов. Стандартная расцветка это красный вывод плюс питания, черный – общий (земля) и желтый – выход с датчика холла. При подаче питания на вентилятор на выходе (желтый провод) получаем импульсы, частота которых зависит от оборотов электромотора данного кулера и чем выше напряжение, тем выше частота импульсов. Повышать напряжение следует в разумных пределах — примерно 12-15 вольт, чтоб не спалить кулер и всю схему. Получаемый импульсный сигнал предстоит подать на катушку зажигания, но его необходимо усилить.
В качестве силового ключа использовал «N» канальный полевой транзистор (мосфет) IRFS640A подойдут и другие с аналогичными параметрами, или примерные на ток 5-10 ампер и напряжение вольт 50 для надежности. Мосфеты присутствуют практически во всех современных электронных схемах, будь то материнская плата компьютера или пусковая схема энергосберегающей лампы, а значит, найти подходящий не возникнет проблем.
Катушка зажигания от автомобилей ВАЗ «классика» Б117-А имеет три вывода. Центральный это высоковольтный выход, «Б+» это плюсовой 12 вольт, и общий «К» — возможно не маркируется.
Изначально схем состояла из трех компонентов: кулер, мосфет и катушка, но через непродолжительное время работы ломалась, так как выходили из строя либо мосфет, либо датчик холла. Выход – установка резисторов на 100 Ом для ограничения пускового тока с датчика холла на затвор, и подтягивающий резистор 10кОм для запирания мосфета при отсутствии импульса.
При сборке схемы транзистор следует устанавливать на радиатор желательно с применением термопасты, так как нагрев при работе существенный.

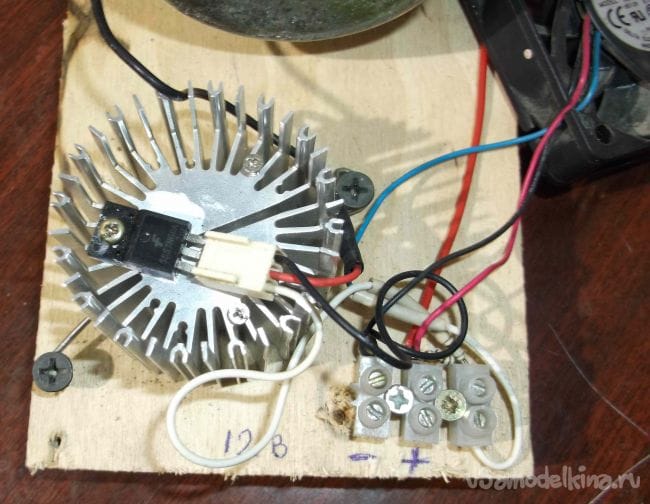

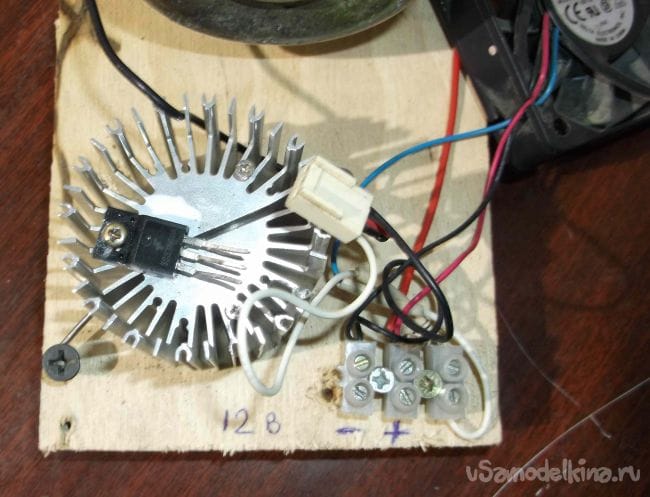

Разъем от кулера использовал в качестве клеммной колодки для подключения мосфета. В результате необходимость в пайке транзистора отпала, для подключения или замены достаточно соединить колодку с выводами транзистора.

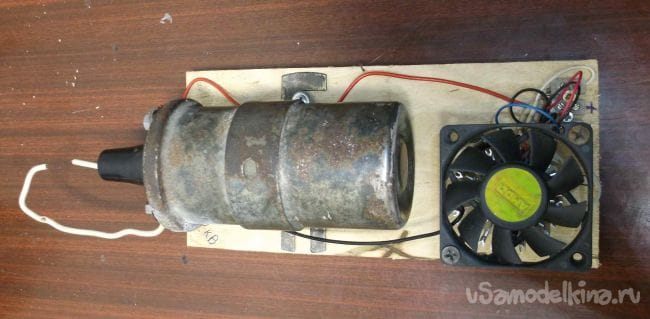

Вентилятор закрепил сверху радиатора при помощи двух саморезов. В результате получилось, что кулер играет двойную роль – как генератор импульсов и как дополнительное охлаждение.
Подключаем питание 12-14 вольт от аккумулятора и пробуем в работе.
Для молний по дереву данный агрегат конечно слабоват, но что такое высокое напряжение с данной самоделкой — оценить можно.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Электрошокер из эконом лампы
Приветствую, Самоделкины!

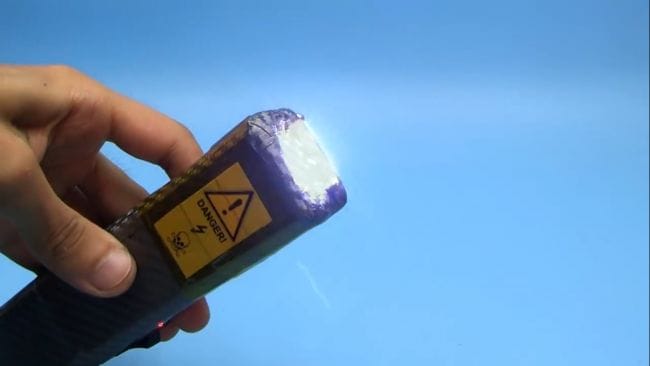

Перед вами электрошоковое устройство повышенной мощности АК22Х (автор AKA KASYAN).
Конструкции уже много лет, были многочисленные модификации и доработки, а именно эта модель была создана автором около 3-ех лет назад и всегда хранилось под кроватью так сказать на всякий случай. Этому электрошокеру посвящена не одна статья (на сайте автора проекта AKA KASYAN, все ссылки указаны под оригинальным видеороликом автора данного проекта, ссылка ИСТОЧНИК в конце статьи), схему успешно повторили сотни людей, кстати, сама схема находится в свободном доступе и любой желающий, естественно при наличии прямых рук и некоторых необходимых познаний в электронике его может повторить. На канале автора есть много видео на эту тему, кому интересно ссылки в описании под видео. А теперь перейдем к делу. В прошлом году AKA KASYAN снял схожий видеоролик о том как сделать электрошокер из запчастей старого принтера, сегодня мы продолжим эту тему и рассмотрим вариант сборки электрошокера с применением компонентов от старой эконом лампы.
Газоразрядные (или энергосберегающие лампы) имеют электронный источник питания или по-другому — балласт, который находится в цоколе лампы. Для нашего шокера нужны 2 такие эконом лампы, но если есть, то возьмите 3. Но лампы должны быть одинаковой мощности. В данном случае они на 105 Вт.

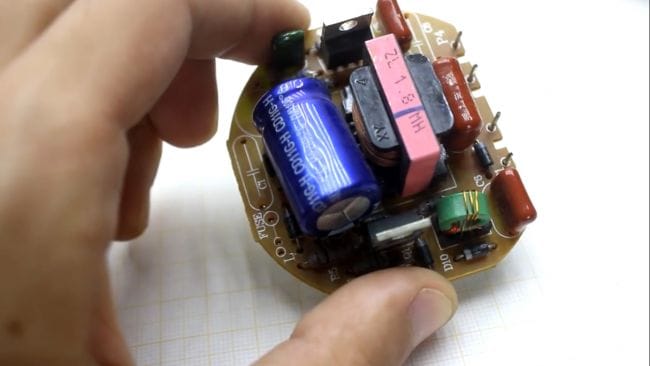

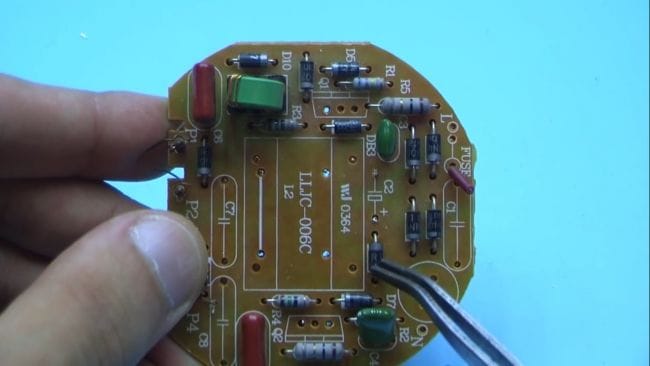

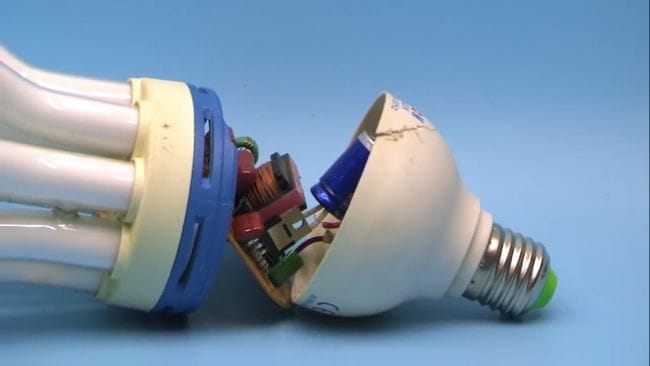

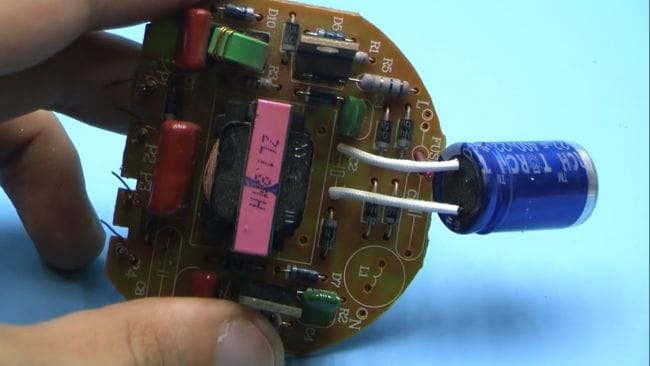

Аккуратно разбирая цоколь лампы, достаем плату балласта. По сути это автогенераторный полумостовой преобразователь напряжения, которому было посвящено бесчисленное количество видеороликов на YouTube. Нам нужно разобрать обе лампы. Нужны только платы, колбы можно утилизировать.
Разогреваем паяльник и выпаиваем в первую очередь дросселя. Их ни с чем не спутаешь.

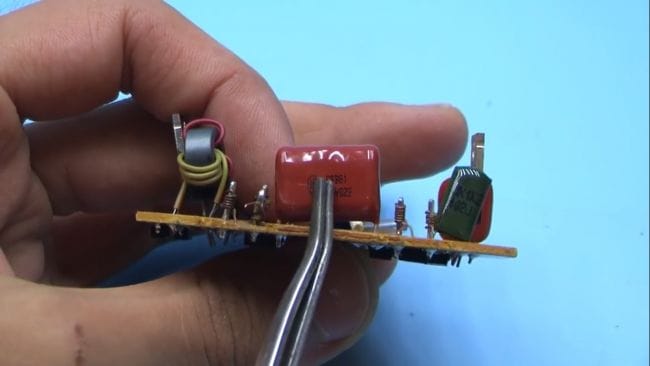

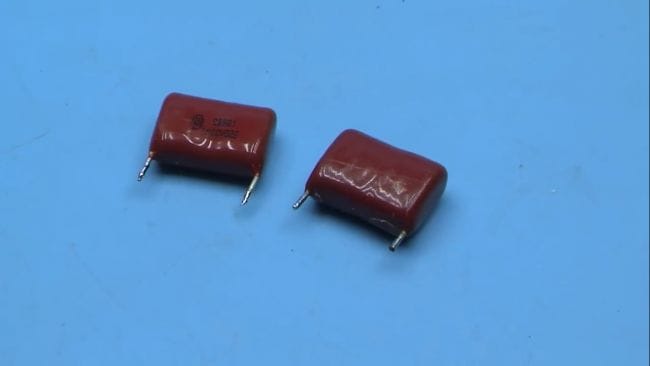

Далее выпаиваем указанный конденсатор.
Он высоковольтный с напряжением 1000-1600 В, на каждой плате имеется только один такой конденсатор. Следующим делом выпаиваем транзисторы, тут их два, хотя нам нужен только один.
Это высоковольтные транзисторы обратной проводимости, в данном случае стоят ключи EP13007, у вас же они могут быть иными из той же линейки, все зависит от мощности подопытной лампы. Тут нужно указать то, что транзисторы обязательно должны быть рабочими, их можно проверить с помощью транзисторного тестера или тестера полупроводников.
На плате довольно большое количество стандартных диодов. Среди них можно найти несколько импульсных диодов серии fr107, находим их, и тоже выпаиваем.
Еще раз повторю, нужные диоды именно с маркировкой fr107. Итак, с компонентами разобрались, идем дальше. Следующим делом разбираем дросселя, убираем штатную обмотку.

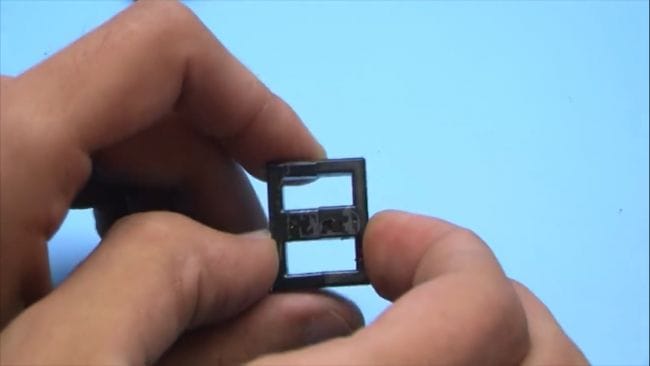

Если обратить внимание на сердечник, то между половинками можно увидеть зазор, центральная часть одной из половинок сердечника короче, чем у другого.
Так вот, у нас два сердечника, нам нужны те половинки, которые по длиннее, из которых мы и соберем новый трансформатор.
По идее мы будем собирать автогенераторный преобразователь и там нужен зазор, но он должен быть небольшим, хотя схема будет работать даже без зазора.

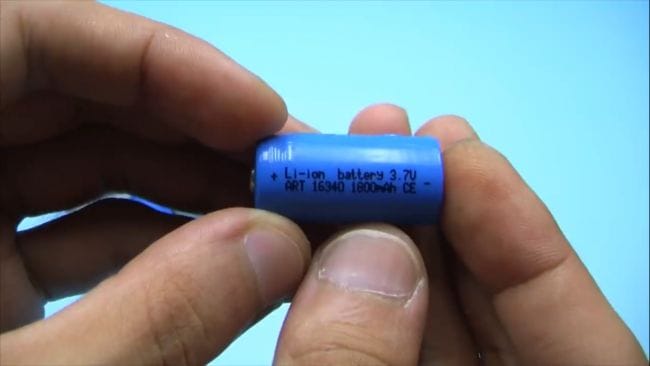

Наша схема может питаться от аккумуляторов с напряжением от 3,7 до 9В. Один или пара литиевых аккумуляторов — самый раз.

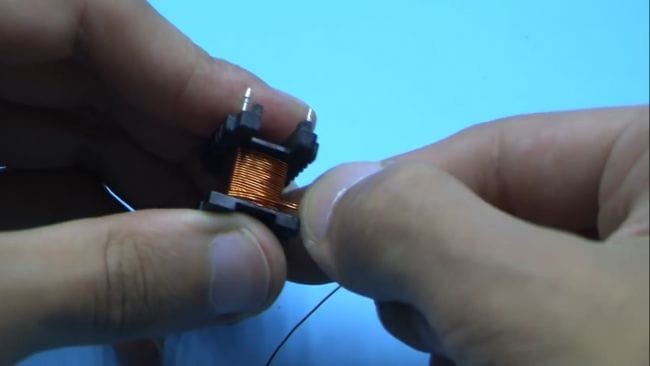

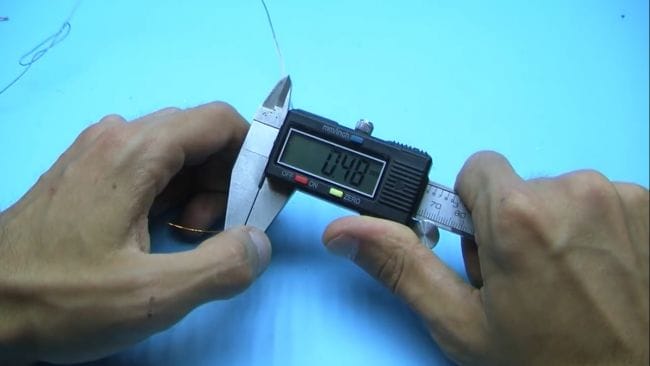

Каркас будем использовать родной, только намотаем новую обмотку. А теперь просьба быть максимально внимательным, так как сейчас будет показан подробный процесс намотки высоковольтного трансформатора, по технологии автора проекта, которая еще никогда его не подводила. Для начала нам нужен провод, диаметр может быть от 0,4 до 0,6 мм, больше для этой схемы нет смысла.

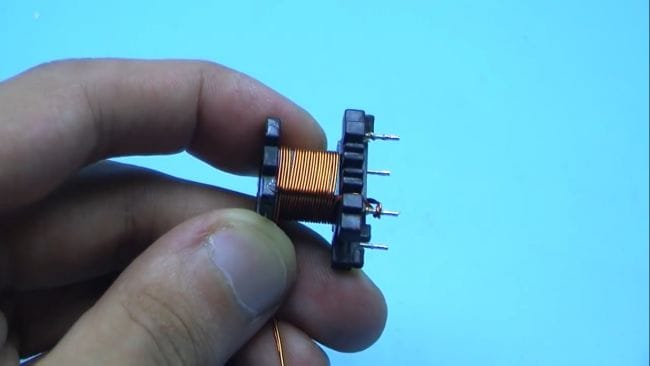

Берем 2 провода, скручиваем их концы вместе и начинаем намотку. Обмотка должна содержать около 20 витков. Мотаем в 2 ряда так, как это показано ниже (более подробно это показано в видеоролике в конце статьи).
Далее выводим конец обмотки и фиксируем на штырь.

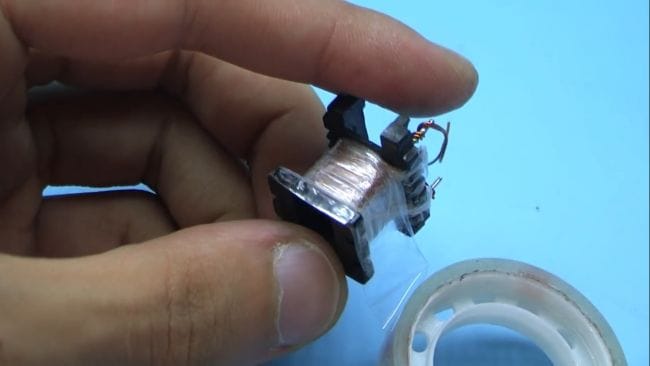

Следующим делом берем самый обычный, самый дешевый прозрачный скотч и изолируем намотанную обмотку десятью слоями скотча.
Особое внимание уделяем на изоляцию мест отвода в первичной обмотке.
После намотки и изоляции первичной обмотки, приступаем к намотке вторичной, именно в ней будет образовываться высокое напряжение.
Обмотка состоит из 800-1000 витков проводом от 0,05 до 0,1 мм. Такой провод можно взять из катушки реле из дешевых китайских настенных часов, ну или купить в радиомагазине.
Намотка этой обмотки послойная, каждый слой содержит 80-100 витков. Поверх намотанного слоя ставится изоляция из 3-ех – 4-ех слоев скотча, провод обмотки никогда не отрезается, а идет с изоляцией.
Для начала к проводу обмотки припаиваем кусочек многожильного провода, желательно в мягкой изоляции. Место пайки прячем под в термоусадку.
Укладываем провод вторичной обмотки максимально равномерно, стараясь избежать перехлестов, но если они будут, то ничего страшного.
После намотки первого ряда обмотку изолируем. Мотаем второй, затем опять изоляцией и так до получения указанного количества витков.
После завершения намотки провод срезаем, припаиваем к нему многожильный провод, место пайки прячем под термоусадку, в общем все как вначале. Далее собираем трансформатор. Половинки сердечника фиксируем заранее нарезанными полосками изоленты.
Следующим делом проверяем вторичную обмотку на предмет обрыва. Сопротивление обмотки в данном случае около 135 Ом, все зависит от количества витков и диаметра провода, так что у вас оно может быть больше или меньше, главное, чтобы не было обрыва, в этом случае мультиметр покажет бесконечно большое сопротивление.
Теперь вернёмся к первичной обмотке, ее нужно сфазировать. Подключаем начало первой полуобмотки с концом другой. Если все мотали как показывал автор, просто соединяете указанные выводы для получения средней точки на схеме, именно туда подается плюс от источника питания.
Трансформатор готов, а теперь перейдем к схеме электрошокера.
Это высоковольтный повышающий преобразователь автогенераторного типа. На выходе установлен умножитель напряжения собранный на конденсаторах и диодах, которые мы ранее выпаивали. На вторичной обмотке у нас довольно большое напряжение, а диоды типа fr107 всего на 1000В, вот поэтому несколько диодов подключены последовательно, таким образом мы получаем диодный столб, обратное напряжение которого уже гораздо больше чем у отдельно взятого диода. Можно последовательно подключить как 2, так и 3 диода, как это показано на схеме.

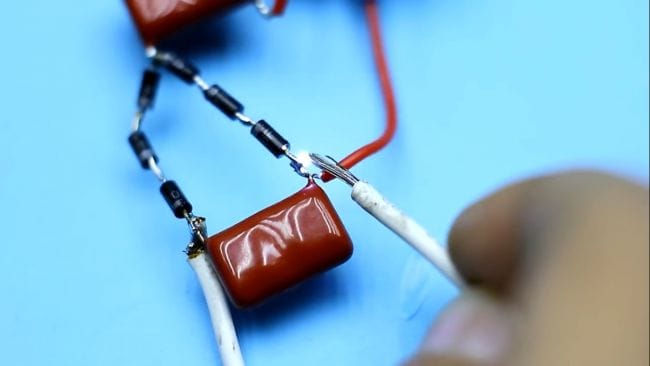

На выходе умножителя установлена цепочка из последовательно включенных резисторов, они нужны для того, чтобы разрядить остаточное напряжение на конденсаторах умножителя после отключения электрошокового устройства.
На данном этапе необходимо проверить работу ранее собранного трансформатора. Для этого собираем указанную часть схемы.
При питании от источника 9 В, схема генератора потребляет ток всего 200 мА, что очень хорошо.
На выходе трансформатора мы получаем переменное напряжение высокой частоты. Выглядит это примерно вот так:
Дуга растягивается на достаточно большое расстояние, следовательно, схема работает так как нужно. Теперь осталось собрать умножитель, который будет повышать напряжение с трансформатора до еще большего значения.

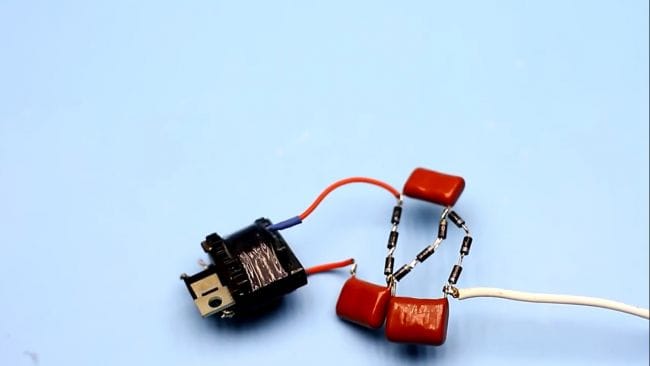

С подключением умножителя разряды уже выглядят вот так:
Увеличить длину разрядов или пробой воздуха можно добавлением ступени умножения, но даже с двумя конденсаторами шокер трещит неплохо. Ну а с тремя конденсаторами получим кое-что покруче:
Осталось только все это дело установить подходящий корпус и все. Схему умножителя с высоковольтным трансформатором очень советую залить эпоксидной смолой, ну или парафином на крайний случай. Насколько он опасен и можно ли им обороняться? Увы для самообороны такой вариант не самый лучший из-за слишком малой выходной мощности, к тому же пробой воздуха небольшой. Если на нападающем толстая одежда, то такой шокер будет бесполезен. Речь идет конкретно про этот электрошокер, но кусается он довольно больно.
Ну а на этом все. До новых встреч!
Видео:
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Электроизгородь на основе автомобильной катушки зажигания
Приветствую, радиолюбители-самоделкины!
Людям, живущим за городом, в сёлах и деревнях, ведущим фермерское хозяйство, должна быть знакома проблема ограждения пастбищ. Если изгородь построена недостаточной высоты и имеет хлипкую конструкцию, есть риск, что животные могут перебраться на неё и убежать на волю. Либо возможна другая проблема — дикие хищники, например, лисы, могут забраться на территорию пастбища и загрызть скот, опасность этой ситуации усугубляется ещё и тем, что лисы и другие дикие животные могут быть переносчиками бешенства — смертельно опасной болезни. Если численность скота немаленькая, то постройка забора или изгороди пастбища может стать серьёзной проблемой, особенно в том случае, если её необходимо строить высокой для крупных животных. Однако можно обойтись без трудоёмкой постройки забора, если использовать электроизгородь — она представляет собой ограждение, состоящее из нескольких оголённых проводов, закреплённых на опорах. Таким образом, для построения электроизгороди требуется минимум материальных вложений и времени — достаточно лишь поставить столбы-опоры и натянуть между ними провода. Принцип работы заключается в том, что животное, коснувшись оголённых проводов, получит слабый, но ощутимый удар током, таким образом, преодолеть изгородь будет невозможно как домашнему скоту, так и диким животным снаружи. Для функционирования электроизгороди нужен источник высокого напряжения. В его качестве удобно использовать автомобильную катушку зажигания — она имеет небольшие габариты, подходящее выходное напряжение, возможность регулировать мощность. Найти и купить катушку зажигания можно на любой авторазборке. Разные катушки зажигания могут иметь разные габариты, разную конструкцию, но объединяет их то, что все они предназначены для генерации высокого напряжения, на уровне 20-30 кВ. На фотографии ниже показан вид катушки.
Для того, чтобы катушка начала генерировать высокое напряжение, её необходимо запитать через специальную схему-драйвер. Она представлена ниже.

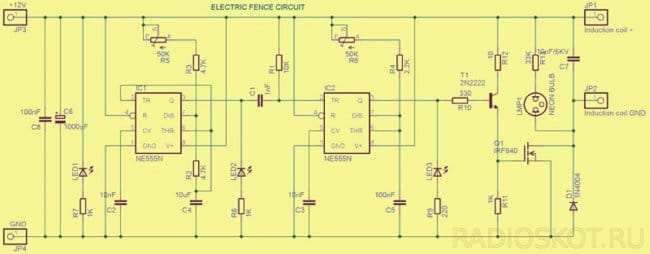

Видно, что схема представляет собой генератор прямоугольных импульсов, построенный на двух микросхемах NE555, которые продаются в любом магазине радиотоваров. На схеме также присутствуют два подстроечных резистора, R5 и R6, они нужны для регулировки ширины импульсов, и, соответственно, мощности катушки зажигания. Чем больше будет ширина импульсов, тем сильнее будут разряды на выходе, тем больнее будет удар. Не стоит перебарщивать с этим параметром, так как есть риск получить самому или нанесли электротравму животному. В левой части схемы показаны два контакта — GND и +12В, на них подаётся питающее напряжение 12В. Схема может питаться от любого источника на это напряжение, с током как минимум 2-3А. Идеально для питания подойдёт компьютерный блок питания. Желательно в точности соблюдать все номиналы компонентов, указанные на схеме, ведь от них будет зависеть частота и скважность генерации прямоугольных импульсов, которые подаются на катушку зажигания. Но возможны некоторые замены, например, конденсаторы С6 и С8 — фильтры по питанию, их номинал может варьироваться в больших пределах. Светодиод LED1 указывает на то, что на схему подано питание. Транзистор Q1 коммутирует непосредственно саму катушку зажигания. Здесь понадобится мощный полевой транзистор, например, IRF840. Также можно использовать практически любые полевые транзисторы, рассчитанные на ток более 5А и напряжение более 400В. К контактам «induction coil» подключается первичная обмотка катушки зажигания. С высоковольтного выхода катушки снимаем готовое к использованию в электроизгороди высокое напряжение.
Неоновая лампочка и светодиоды не являются обязательными элементами, при желании их можно исключить. На фото ниже вид платы без светодиодов и лампочки.
Схему можно собрать на печатной плате, вид готовой собранной платы показан на картинке выше. Собрать можно как на SMD-компонентах, в это случае плата получится компактной, так и на обычных выводных деталях. Неоновая лампочка на схеме случит для индикации того, что схема работает и импульсы напряжения подаются на катушку. При желании схему можно поместить в водонепроницаемый корпус и использовать даже на улице. Светодиоды, два из которых служат индикатором генерации импульсов, а один — индикатором наличия питания, можно запаять на плату или вывести на корпус. В качестве переменных резисторов также можно использовать либо подстроечники на плате, либо вывести потенциометры на корпус для быстрого и удобного изменения мощности электроизгороди. Транзистор Q1 при длительной работе схемы может слегка нагреваться. Если его температура превышает 40-50 градусов, необходимо установить его на радиатор. Помимо органов управления и индикации, плата будет содержать два провода или разъёма для подачи питающего напряжения, и ещё два для подключения катушки.

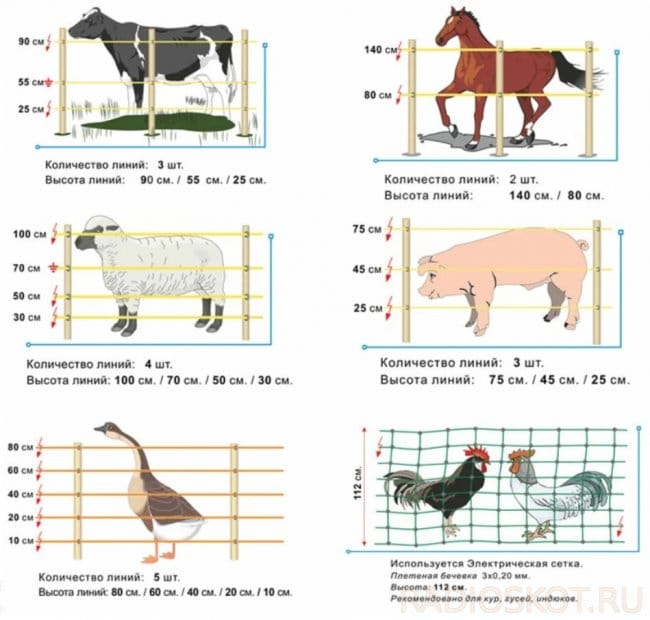

Несколько слов об изготовлении самой изгороди. Она должна представлять собой параллельно идущие оголённые провода. Их необходимо закрепить на опорах так, чтобы не было контакта между самими отрезками проводов, а также между проводами и землей. Можно использовать как алюминиевую, так и стальную либо медную проволоку. Она не должна быть слишком тонкой — ведь в том случае, если хотя бы в одном месте проволока порвётся, электроизгородь перестанет работать и животные будут иметь возможность без проблем через неё перейти. Кстати, этот момент является поводом для одной из модификаций схемы — добавление индикатора, который просигнализирует в том случае, если в электроизгороди произошёл обрыв. На картинке ниже показаны варианты расположения провода для использования с разными животными.
После сборки схемы не стоит торопиться сразу подключать её к катушке зажигания и проводам изгороди. Первым делом желательно проконтролировать генерацию импульсов на выходе схемы, посмотреть, регулируется ли длительность импульсов подстроечными резисторами. Если всё в норме, можно подключать схему к катушке зажигания, при этом, возможно, будет слышен характерный «шелест» высокого напряжения. Не стоит пытаться замерить его мультиметром или осциллографом, иначе приборы могут выйти из строя. Если кто-то рискнёт «пощупать» высокое напряжение на себе — не забудьте при этом установить регулировки на минимальную мощность.
Таким образом, получается достаточно простая, дешёвая конструкция электроизгороди. Приведённая в начале статьи схема генератора импульсов для катушки зажигания является универсальной, и позволяет запускать катушки для использования в любых целях, не только в электроизгороди. При включении электроизгороди на постоянную работу обязательно нужно снабдить её по всему периметру соответствующими табличками, указывающими, что на оголённых проводах присутствует высокое напряжение. Удачной сборки!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
КАТУШКА ПРЕОБРАЗОВАТЕЛЯ ШОКЕРА
Сегодня решил поделится своими секретами про изготовление преобразователей электрошокеров и не только шокеров. Руководство представляет из себя урок по пошаговой сборке преобразователя. Как известно, если вы взялись за электрошокер, то без преобразователя вам не обойтись. Он нужен для получения высокого напряжения от источника питания шокера — аккумулятора. Итак, сначала поговорим о трансформаторе. Трансформатор выполняется на диэлектрическом каркасе, вставляемом в броневой сердечник из феррита М2000НМ1. Первичная обмотка содержит обычно 14 витков с отводом от середины, то есть мотаем 7 витков, затем делаем отвод и мотаем еще 7. Провод желательно марки ПЭЛШО диаметром 0,12-0,6 мм. Вторичная обмотка — высоковольтная, содержит 300-700 витков провода марки ПЭЛ диаметром 0,1 — 0,2 мм. Витки в зависимости от напряжения конденсаторов, если шокер работает на основе умножителя, то витков нужно побольше. При намотке высоковольтной обмотки необходимо через каждые 70 витков укладывать слоями конденсаторную диэлектрическую бумагу или тонким прозрачным скотчем, а слои пропитывать конденсаторным или трансформаторным маслом. После намотки катушки вставляем ее в ферритовые чашки и склеиваем стык (предварительно убедившись, что она работает).
Второй вариант изготовления преобразователя можно выполнить на Ш-образном трансформаторе из феррита 2000НМ. Трансформатор легко можно достать из компьютерного блока питания или же блока питания двд проигрывателя. Заранее снимаем все заводские обмотки с трансформатора и мотаем свои. Сначала мотаем первичную обмотку — опять же 14 витков проводом 0,2-0,7 мм (чем толще провод тем мощнее шокер). Затем тщательно изолируем первичную обмотку скотчем и мотаем вторичную (высоковольтную), ее мотаем проводом 0,08-0,3 мм 500 — 600 витков, и через каждые 70 — 100 витков изолируем слоя друг от друга.
Таким образом у вас должно получится 5-6 слоев. Если вам повезет достать провод ПЭЛШО просто мотайте его внавал, без всякой изоляции, периодически капнув немного машинного масла. К концам провода нужно припаять тонкие многожильные выводы для большей надежности. Далее изолируем все это в 1-2 слоя изоляционной лентой. Все это не лишне будет пофиксировать суперклеем или еще чем нибудь, чтоб витки не расползались. В завершении можно обмотать трансформатор изоляционной лентой или скотчем. Все готово. Если есть эпоксидная смола, то не жалейте ее и заливайте трансформатор смолой — это только на пользу конструкции. На этом завершаем нашу теорию, спасибо за внимание — АКА.
Форум по электрошокерамОбсудить статью КАТУШКА ПРЕОБРАЗОВАТЕЛЯ ШОКЕРА
