Электрошокер из трансформатора от микроволновки. Электрошокер из трансформатора микроволновки: пошаговая инструкция по изготовлению

Как сделать электрошокер из трансформатора микроволновки своими руками. Какие детали и инструменты понадобятся для сборки. Пошаговая инструкция по намотке высоковольтной катушки и сборке устройства. Меры предосторожности при работе с высоким напряжением.

Содержание

Необходимые материалы и инструменты для изготовления электрошокера

Для сборки электрошокера из трансформатора микроволновки потребуются следующие компоненты и инструменты:

  • Трансформатор от старой микроволновой печи
  • Тонкий медный провод (диаметром 0,15-0,2 мм) для намотки вторичной обмотки
  • Толстый провод (сечением 1-1,5 мм²) для первичной обмотки
  • Диоды и конденсаторы для выпрямителя
  • Транзистор для генератора импульсов
  • Плата для монтажа компонентов
  • Корпус для устройства
  • Паяльник, припой, флюс
  • Плоскогубцы, бокорезы, отвертки
  • Изоляционная лента, термоусадочная трубка

Пошаговая инструкция по изготовлению электрошокера

Шаг 1: Подготовка трансформатора

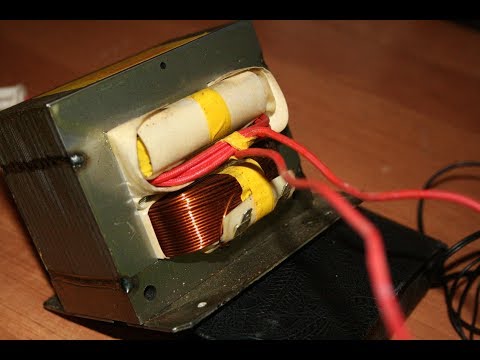

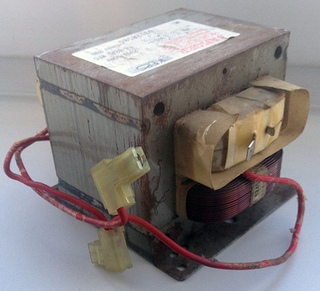

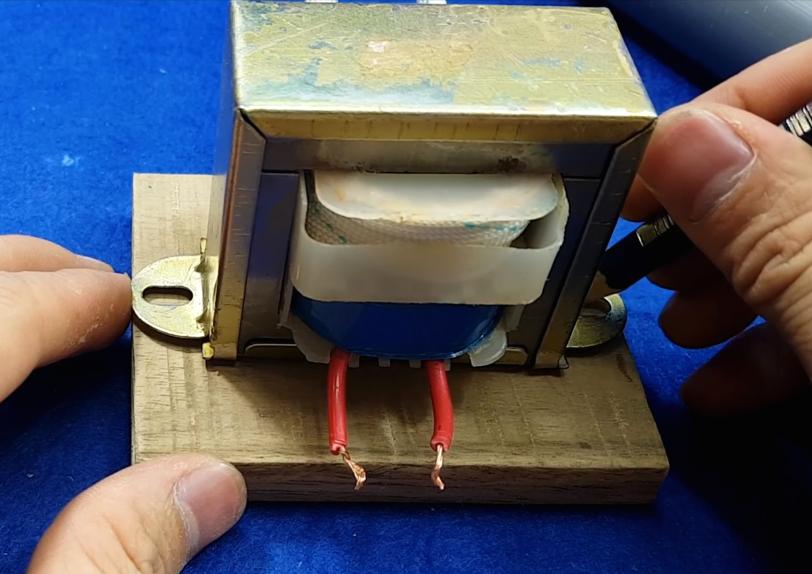

Первым делом необходимо извлечь трансформатор из корпуса микроволновки и удалить с него заводскую вторичную обмотку. Это можно сделать следующим образом:


  1. Отключите микроволновку от сети и разберите ее корпус.
  2. Найдите высоковольтный трансформатор и отсоедините все провода.
  3. С помощью ножовки или болгарки аккуратно срежьте вторичную обмотку, стараясь не повредить сердечник.
  4. Зачистите сердечник от остатков проводов и изоляции.

Шаг 2: Намотка новой вторичной обмотки

Теперь нужно намотать новую высоковольтную вторичную обмотку:

  1. Возьмите тонкий медный провод диаметром 0,15-0,2 мм.
  2. Намотайте 1000-1500 витков провода на сердечник трансформатора, укладывая витки максимально плотно друг к другу.
  3. Каждые 100-150 витков прокладывайте слой изоляции (например, изолентой).
  4. Закрепите концы обмотки, чтобы она не размоталась.

Шаг 3: Намотка первичной обмотки

Поверх вторичной обмотки нужно намотать первичную:

  1. Используйте провод сечением 1-1,5 мм².
  2. Намотайте 20-30 витков поверх вторичной обмотки.
  3. Закрепите концы обмотки и заизолируйте.

Шаг 4: Сборка электронной схемы

Теперь необходимо собрать схему управления:

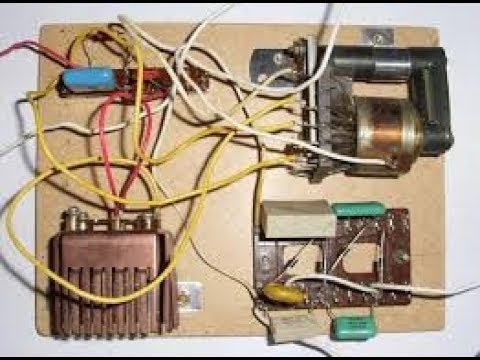

  1. На монтажной плате соберите генератор импульсов на транзисторе.
  2. Подключите выпрямитель из диодов и конденсаторов.
  3. Соедините первичную обмотку трансформатора с генератором импульсов.
  4. Подключите выводы вторичной обмотки к выпрямителю.

Шаг 5: Монтаж в корпус

Заключительный этап сборки:


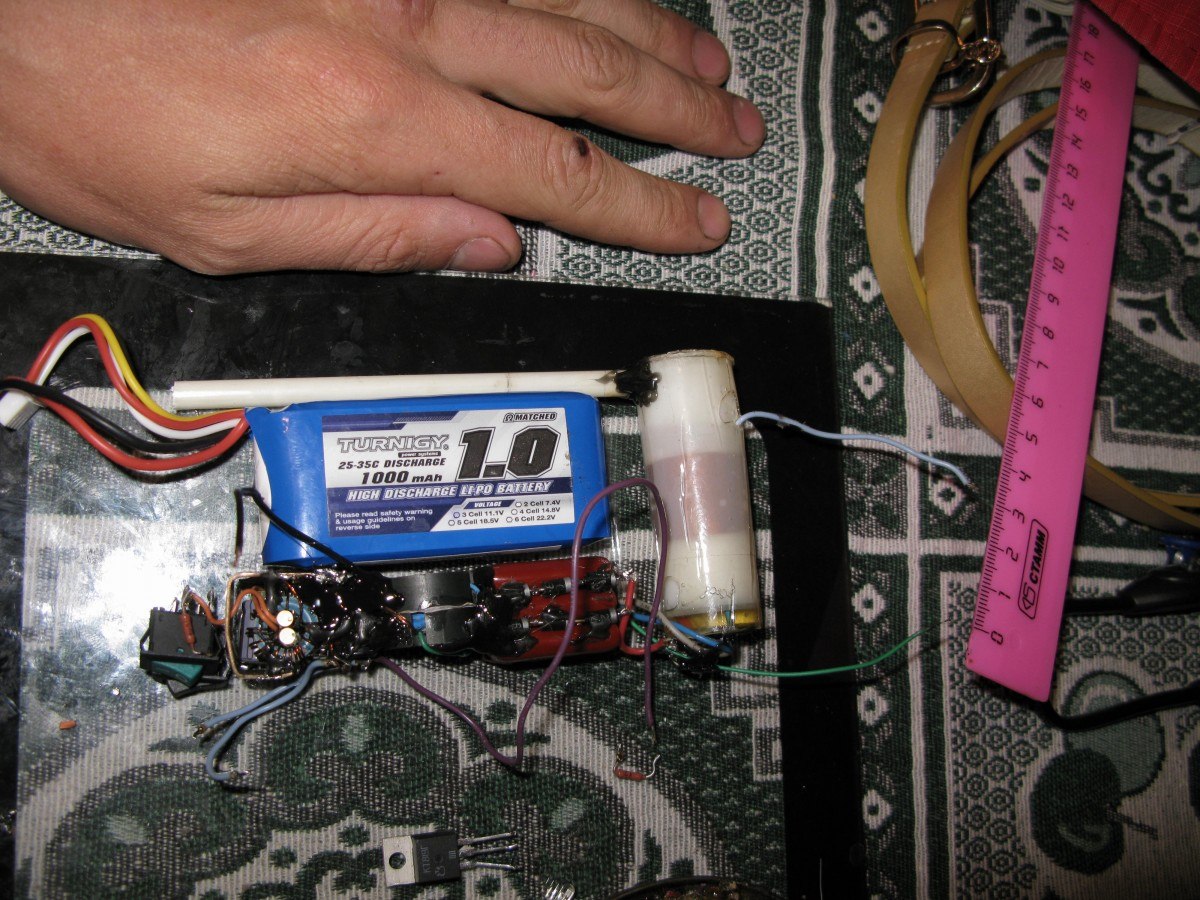

  1. Поместите трансформатор и плату со схемой в подходящий пластиковый корпус.
  2. Установите выключатель и разъем для зарядки аккумулятора.
  3. Подключите аккумулятор и проверьте работу устройства.
  4. Закройте корпус и заизолируйте все соединения.

Меры предосторожности при работе с электрошокером

При изготовлении и использовании самодельного электрошокера необходимо соблюдать следующие меры безопасности:

  • Работайте только с полностью обесточенным устройством
  • Используйте качественную изоляцию для всех токоведущих частей
  • Не прикасайтесь к электродам во время работы шокера
  • Не используйте устройство вблизи легковоспламеняющихся предметов
  • Храните электрошокер в недоступном для детей месте
  • Применяйте устройство только в целях самообороны в крайних случаях

Преимущества и недостатки самодельного электрошокера

Изготовление электрошокера своими руками имеет как плюсы, так и минусы:

Преимущества:

  • Низкая стоимость по сравнению с покупным устройством
  • Возможность регулировать параметры под свои нужды
  • Развитие навыков в электронике

Недостатки:

  • Отсутствие гарантии безопасности и надежности
  • Меньшая мощность по сравнению с заводскими моделями
  • Риск поражения током при неправильной сборке

Поэтому при изготовлении электрошокера своими руками необходимо быть предельно осторожным и точно следовать инструкции.


Законодательные ограничения на электрошоковые устройства

Перед изготовлением электрошокера важно ознакомиться с законодательством вашего региона относительно подобных устройств. В некоторых странах и регионах:

  • Оборот электрошокеров может быть полностью запрещен
  • Может требоваться специальная лицензия на владение
  • Могут быть ограничения по мощности устройств
  • Запрещено скрытое ношение электрошокеров

Нарушение законодательства в этой сфере может привести к серьезным последствиям. Поэтому рекомендуется использовать только легальные средства самообороны.

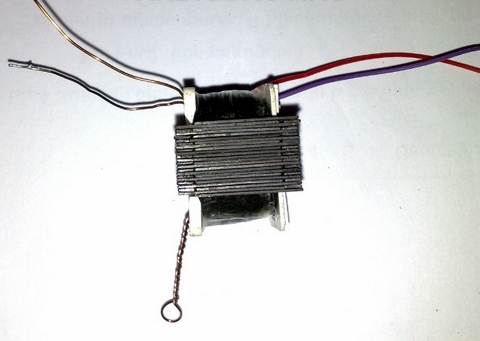

Намотка высоковольтной катушки для шокера своими руками

Приветствую, Самоделкины!
В данной статье рассмотрим принцип работы высоковольтной техники на примере электрошокера, а также разберем процесс намотки высоковольтной катушки для электрошокового устройства.


Дальнейшая инструкция взята с YouTube канала «AKA KASYAN». Внимание! При работе с высоким напряжением соблюдайте правила безопасности.

Электрошоковые устройства, или электрошокеры, бывают двух типов: на основе высоковольтного трансформатора и умножителя напряжения.

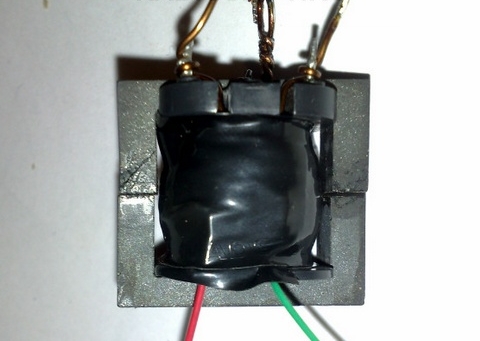

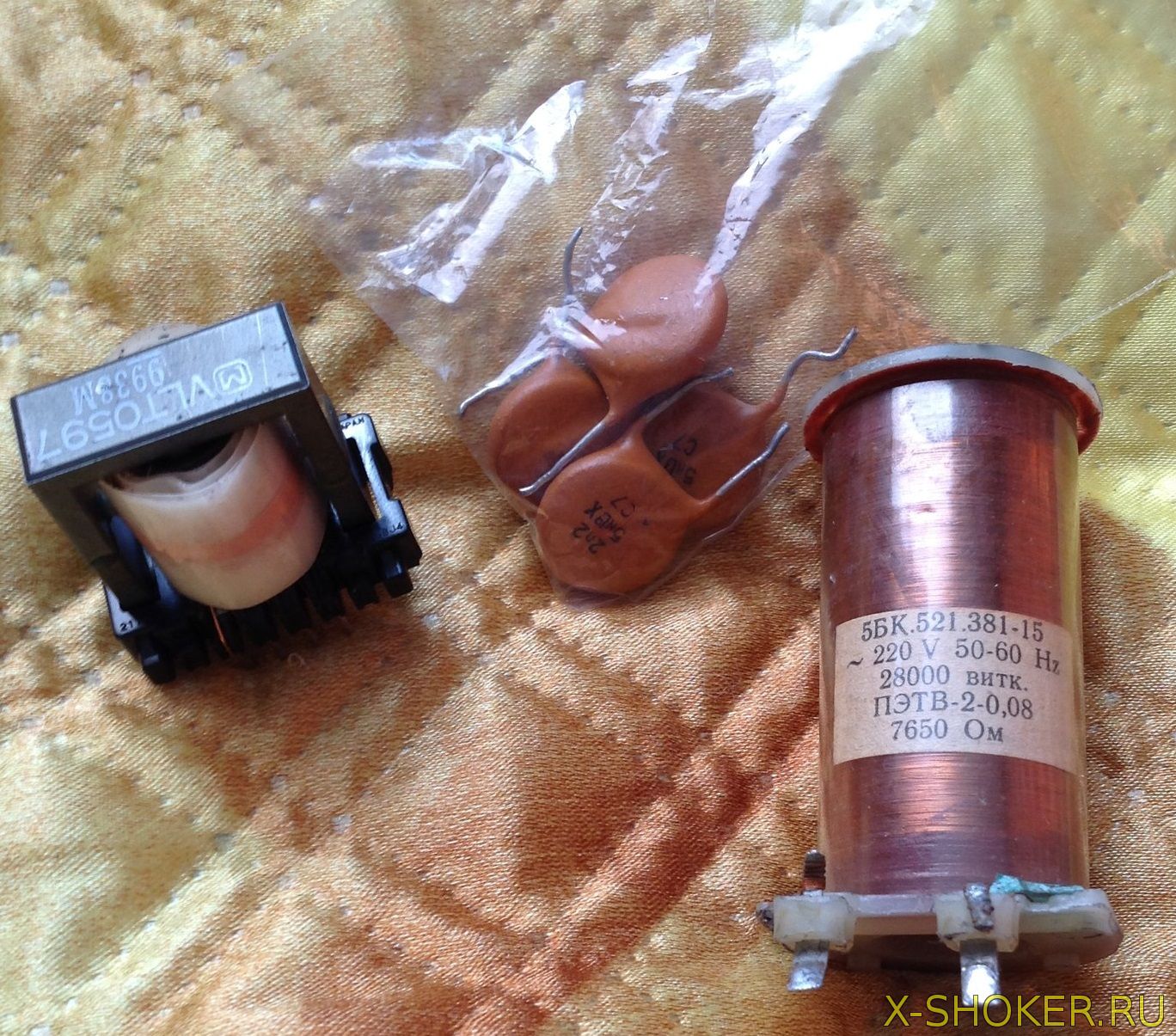

Сегодня займемся изготовлением высоковольтной катушки для классического электрошокера. Первым делом необходимо найти подходящий ферритовый сердечник, на котором и будет намотана катушка для шокера. В данном примере автор использовал элемент от магнитной антенны старенького радиоприемника.


Стоит также отметить, что в данном случае такие параметры, как магнитная проницаемость и размеры сердечника, особо не важны. В свое время, автор в качестве сердечника использовал пакет из трансформаторных пластин, и, по его словам, даже так конечное устройство работало отлично.

Следующим шагом необходимо разломать сердечник до нужных размеров. Далее его необходимо изолировать.



Лучше для этой цели подыскать какой-нибудь пластиковый каркас, в который плотно войдет сердечник. Если же каркас подходящего диаметра найти не удастся, то просто изолируем сердечник каптоновым скотчем. Если такового тоже не нашлось под рукой, то сойдет и обычный прозрачный скотч, чем он толще, тем лучше. Изоляция нужна надежная, мотаем около 10 слоев скотча.

Теперь можно приступать к намотке первичной обмотке. Диаметр провода может варьироваться в пределах от 0,8мм до 1,2мм. В данном примере автор для намотки первички использует вот такой провод, диаметром 1,2мм.


Если же под рукой имеется мягкий провод в толстой силиконовой изоляции, то мотать лучше именно таким проводом.

В местах отводов, провод необходимо изолировать.
В данном примере в качестве изоляции служит двойная термоусадочная трубка.


Далее, поверх первичной обмотки ставим изоляцию, выполненную из 10-ти слоев широкого скотча. Здесь также желательно использовать прозрачный скотч большей толщины.


Затем можно приступать к намотке вторичной, или по-другому повышающей обмотки. На намотку и изоляцию этой обмотки, стоит уделить особое внимание, так как именно в ней формируется высокое напряжение в десятки тысяч вольт. Первым делом необходимо подобрать нужный провод. Диаметр провода лучше взять в пределах от 0,15мм до 0,2мм.

Для намотки вторички, автор рекомендует использовать обмоточный провод от магнитных пускателей или дисковых электросчетчиков, так как у них хорошая лаковая изоляция.

Далее берем вот такой высоковольтный гибкий провод в силиконовой изоляции:

Купить такой провод можно, например, на Алиэкспресс. К этому гибкому проводу припаиваем подготовленный ранее обмоточный провод, а место пайки прячем под двойным слоем термоусадочной трубки.


Если такого провода под рукой не оказалось, то подойдет любой другой провод в толстой изоляции. Но в таком случае провод желательно дополнительно изолировать термоусадкой.

Теперь фиксируем вывод с помощью скотча и начинаем намотку.



Мотать необходимо максимально аккуратно, стараясь укладывать провод виток к витку, избегая при этом перехлестов. Эта обмотка мотается послойно, каждый слой примерно 80-85 витков. Крайне важно соблюдать расстояние от края намотки до края сердечника, с каждой стороны оно должно быть минимум 5мм, а лучше 10мм.


Затем первый ряд намотки необходимо изолировать. Делается это все тем же скотчем. Количество слоев изоляции не меньше пяти, а лучше сделать все 7. Также обратите внимание на провод вторичной обмотки, он не срезается, а идет вместе с изоляцией. Далее срезаем скотч и продолжаем намотку.

Точно таким же образом мотаем второй ряд. Если первый ряд был намотан слева направо, то второй необходимо наматывать уже справа налево и так до конца. Поверх каждого ряда намотки ставится изоляция в 5-7 слоев. Общее количество витков вторичной обмотки составляет 1000-1500, то есть должно получиться около 13-16 слоев по 80-85 витков в каждом.

Когда с намоткой закончили, провод срезается и отрезается лишний скотч по бокам.

Второй конец вторичной обмотки зачищаем, припаиваем к нему провод и изолируем место пайки. В итоге получаем примерно вот такую заготовку.


Если кому интересно, то индуктивность первичной обмотки составляет около 2,7 мкГн.

Вторичная обмотка имеет сопротивление около 79 Ом, а ее индуктивность равна 46 мГн.


В принципе, такой трансформатор уже будет работать, хотя крайне ненадежно, и в любой момент может случиться пробой. Поэтому необходимо его немного доработать, а именно залить его эпоксидной смолой.

Эпоксидка бывает разной, есть такая, которая сохнет 5 минут, а есть та, которой до окончательной полимеризации требуется довольно большое время, от 1 до 5 суток. Для поставленной задачи требуется та, которая сохнет довольно долго. Такую эпоксидку можно купить в любом строительном магазине.

На данном этапе для заливки катушки необходимо найти подходящую по размерам емкость. Важно, чтобы между катушкой и стенками емкости имелся небольшой зазор, достаточный для надежной заливки и свободного выхода пузырьков воздуха из состава. Автор, в качестве такой емкости, использует шприц объемом 60 мл.



Следующим шагом необходимо обрезать шприц до необходимых размеров, просверлить в нем отверстия и вывести через них провода, а после, нужно все тщательнейшим образом загерметизировать. Автор проводит герметизацию при помощи термоклеевого пистолета.

Теперь можно смешивать компоненты (смолу и отвердитель) в пропорции, указанной на упаковке. В данном примере пропорции следующие — 1:10, что означает, на 10 частей смолы необходимо добавить 1 часть отвердителя, тут, думаю, вопросов возникнуть не должно.

Далее все тщательно перемешиваем и заливаем в емкость (шприц). Греть смолу для быстрого затвердевания не нужно. Необходимо, чтобы состав сох долго, чтобы воздух, который скопился между слоями изоляции, полностью вышел наружу.

После заливки желательно время от времени заготовку и постукивать по ней, чтобы помочь воздуху выйти.

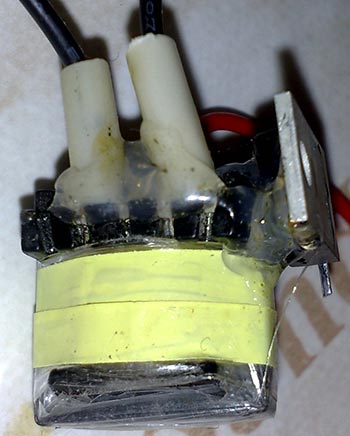

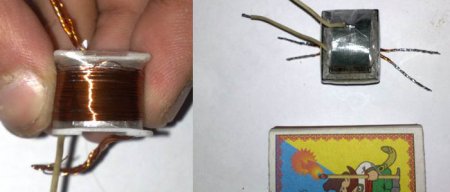

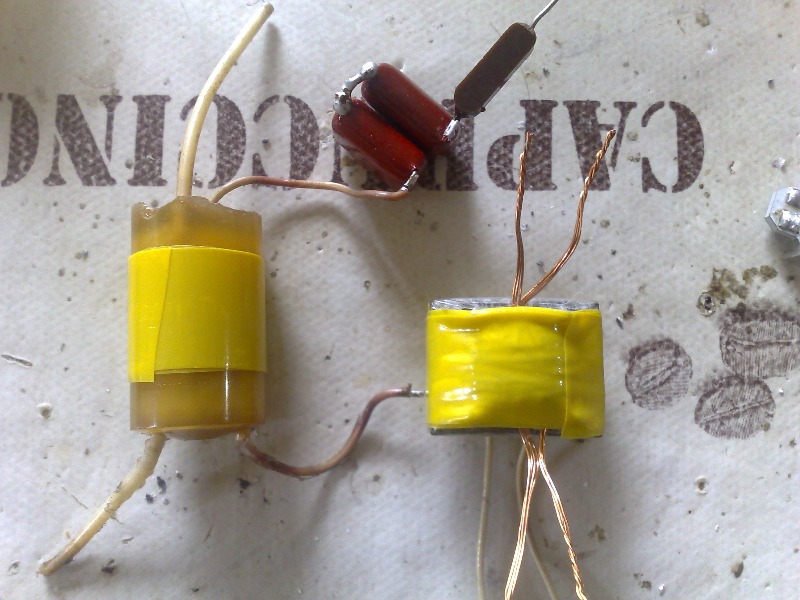

Спустя примерно сутки, заготовка стала твердой, как стекло. Тут конечно все зависит от смолы, в данном примере на полную полимеризацию потребовалось около 24 часов.

Шприц можно удалить, а можно и оставить, дополнительная изоляция никогда не помешает. В итоге получаем монолитный трансформатор, который остается только опробовать.

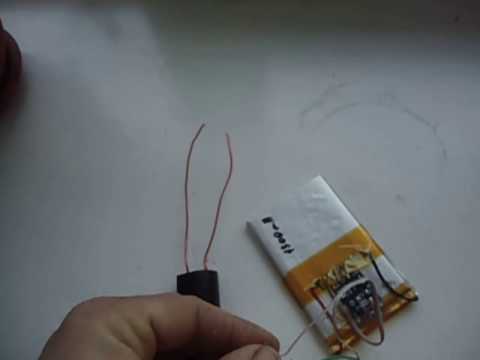

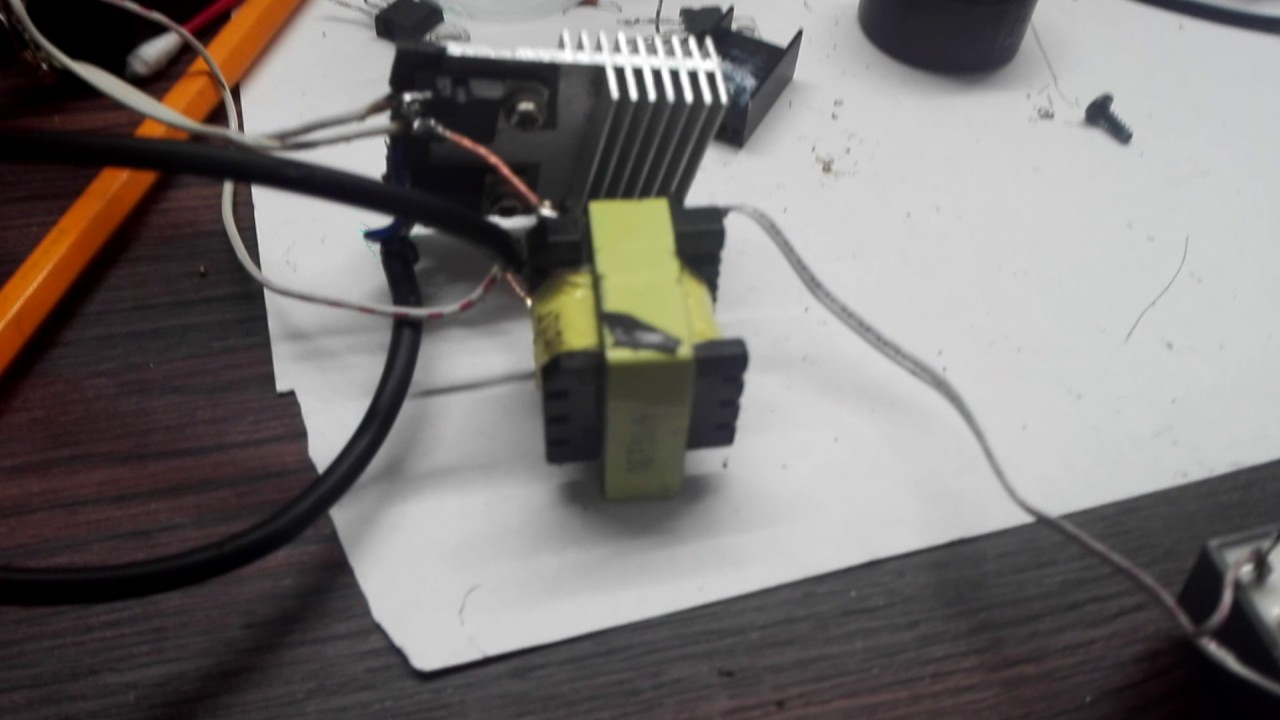

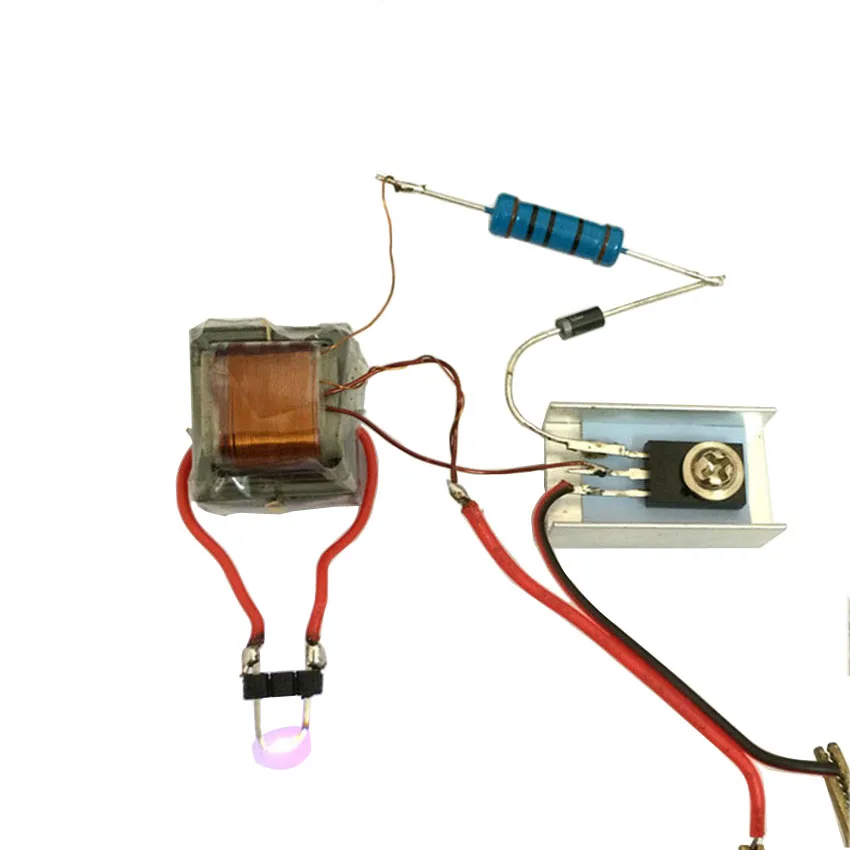

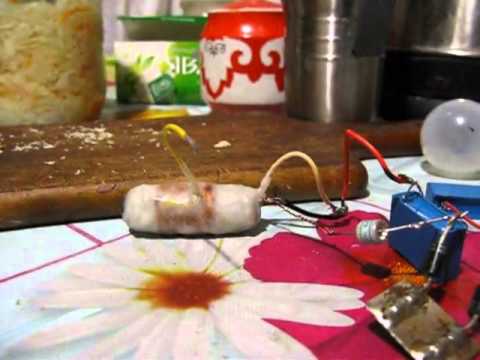

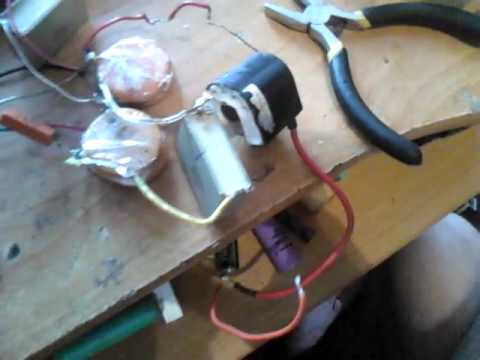

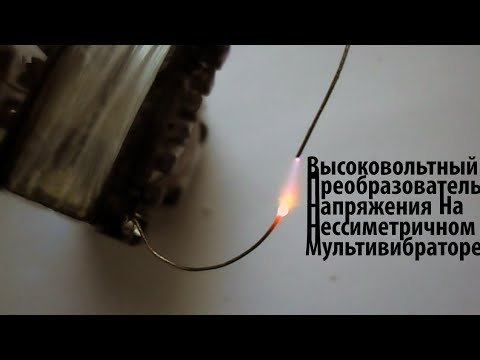

Для тестов на скорую руку был собран высоковольтный преобразователь (схема изображена ниже).



Разряды довольно внушительные, при непрерывной работе (в течение минуты) никаких странностей замечено не было. Ничего нигде не пробивает, внутри трансформатора искрение также отсутствует.

Разряды удалось растянуть до 3-х сантиметров, хотя можно и до 5см, но все-таки внутренняя изоляция имеет определенное напряжение пробоя, и в какой-то момент трансу придет хана.


В общем, самая важная часть для электрошокера готова. Благодарю за внимание. До новых встреч!

Видеоролик автора:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Мощный электромагнит из трансформаторов от микроволновки своими руками

Доброго времени суток, уважаемые самоделкины!
Данная статья будет интересна всем, кто работает с тяжелыми металлическими изделиями, например листовой металл, стальные швеллеры и балки. Автор канала «Make it Extreme» сделал мощный электромагнит для подъема и перемещения изделий из черного металла.

А для этого ему из материалов понадобилось:
1. Три трансформатора от микроволновой печи
2. Стальной лист
3. Стальная полоса
4. Эпоксидная смола
5. Немного проводов и клемм
6. Рым болт с гайкой M12
7. Источник питания 24 В 100 Ватт, желательно резервируемый аккумулятором.

Инструменты.
1. Сварочный аппарат
2. Гибочный станок
3. Дрель или сверлильный станок
4. Фрезерный станок
5. Электропила.

Итак, как обычно, что бы что-нибудь сделать, надо что-нибудь сломать. Автору подошли несколько старых микроволновок. Не особо варварским способом, но разбирает их на запчасти.


Извлекает самое ценное и нужное для данной самоделки — трансформатор.


При помощи болгарки и отвертки отделяет подошву, это надо делать аккуратно, что бы не повредить обмотку.

Должно получиться вот так.


Выбивает молотком обмотки.


Достает самую нужную — первичную.


И удаляет вторичную.


Теперь первичную обмотку нужно установить на оставшийся Ш-образный сердечник.

Для этого автор использует тиски, вставив между обмоткой и тисками квадратную профильную трубу, запрессовывает первичку.


Теперь нужна основа, в итоге она станет крышкой.

Примерно подбирает расположение трансформаторов.

И сверлит в основании отверстия для провода и рым болта. Начинает с малого диаметра сверла, и заканчивает 12-м.

Вот такое основание получилось.


Вставляет рым болт и прикручивает гайку.


На гибочном станке делает «юбку» или ободок из стальной полосы.

Получается вот такая заготовка.


Проваривает стык ободка.


Собирает кожух воедино.

Проваривает шов между основанием и ободком.

Вот такой шов получился у автора.

Зачищает шов и поверхность при помощи болгарки.


Вставляет рым болт и зажимает гайку. Да, шайба здесь не нужна, усилие будет направлено в сторону основания.

Приваривает гайку к основанию.


Выкручивает рым болт, он будет мешать дальнейшей сборке.

Расставляет трансформаторы по своим местам.


И очень хорошо приваривает их к основанию, что бы их не оторвало.

Приступает к электрической части. Зачищает провода.

Надевает обжимные клеммы, зажимает в них зачищенные концы провода.

Получается четыре соединительных перемычки, обжатые с двух сторон.

Дополнительно надевает термоусадочную трубку.

Подключает трансформаторы.


Через ранее проделанное отверстие пропускает вводной провод.


На конце провода установлена розетка, а не вилка. Это сделано для того, что бы никто в 220 не воткнул, ведь питание устройства всего 24 Вольта постоянного тока.

Загерметизировав все отверстия, смешивает компоненты эпоксидной смолы и, тщательно перемешав, заливает ее в корпус.

Получается вот такое, уже почти готовое изделие, еще немного облагородить осталось.


Срезает выступающие края сердечников.

Выравнивает рабочую поверхность на фрезерном станке.

Внешний вид после зачистки и фрезерной обработки. Рабочая поверхность стала гладкой.

Финальная покраска, провод автор защитил малярным скотчем.


Подвешивает готовый электромагнит за крюк подъемника и подключает разъем питания.

На пульте управления электромагнитом имеется два тумблера — один от сетевого блока питания, второй от резервной батареи. Это сделано на случай отключения электроэнергии, у автора в этом случае включается сирена.

Проверяет на небольшой стальной пластине. Магнит работает!


Приступает к более серьезным испытаниям. Для начала — лист побольше.


Выдерживает даже двух мужиков.

Даже при частичном контакте с поверхностью стальной балки — уверенно ее держит.

Ну или просто вот так можно баловаться.

Итак, потребляемая мощность электромагнита составляет 86,4 Ватта. Напряжение питания 24 В постоянного тока в 3,6 А.

Спасибо автору за прекрасную идею и ее реализацию!
Соблюдайте технику безопасности!

Всем хороших идей!


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Простой сварочный аппарат из микроволновки

Простой сварочный аппарат для электродуговой сварки может сделать каждый в домашних условиях, не применяя никакого специализированного оборудования или схем. Все что нам понадобиться это всего на всего две микроволновые печи, которые можно найти на свалке или два трансформатора из них.

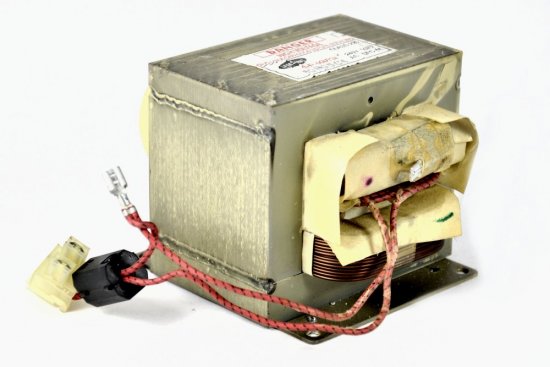

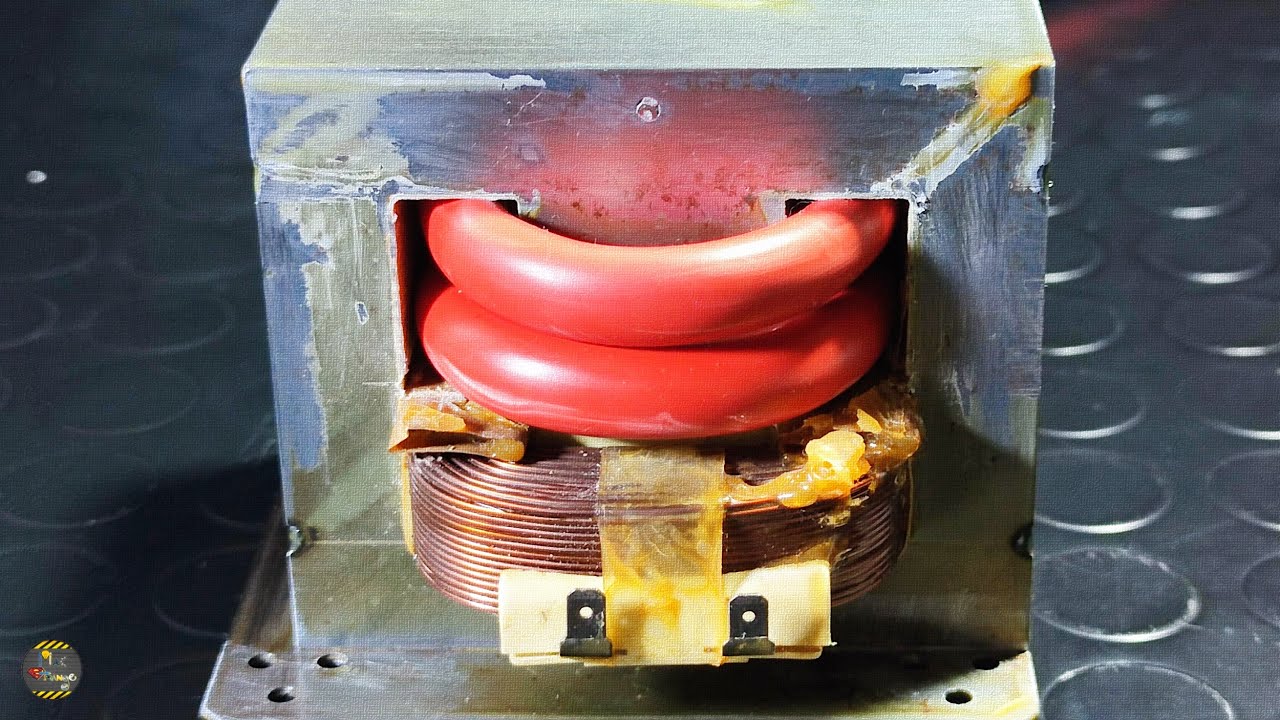

Разбираем микроволновки и вытаскиваем трансформаторы.

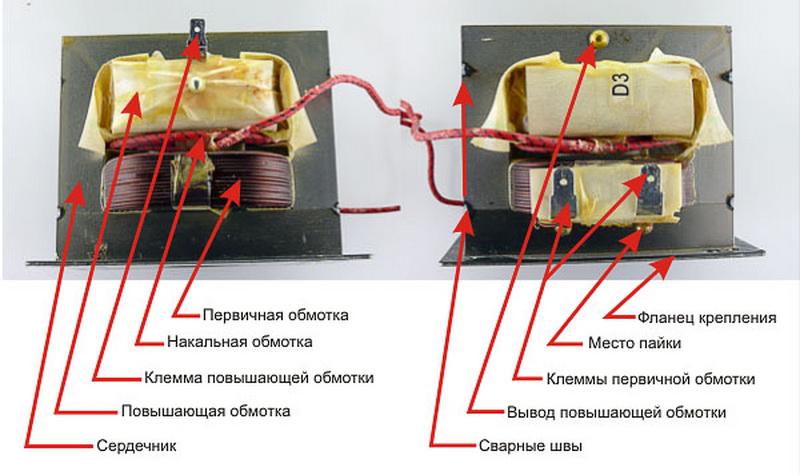

Эти трансформаторы повышающие, то есть преобразуют 220 Вольт в напряжение порядка 2,5 кВ, нужное для работы магнетрона. Поэтому вторичная обмотка у них содержит менее толстый провод и с большим количеством витком. Такой трансформатор имеет мощность порядка 1200 Вт.
Чтобы собрать сварочный аппарат для дуговой сварки нам не придется разбирать сердечник этих трансформаторов. Мы просто спилим и высверлим вторичную высоковольтную обмотку. Обычно эта обмотка идет с верху, а первичная на 220 В снизу.
Инструмент, который нам понадобиться для работы.

Изготовление простого сварочного аппарата из микроволновки своими руками

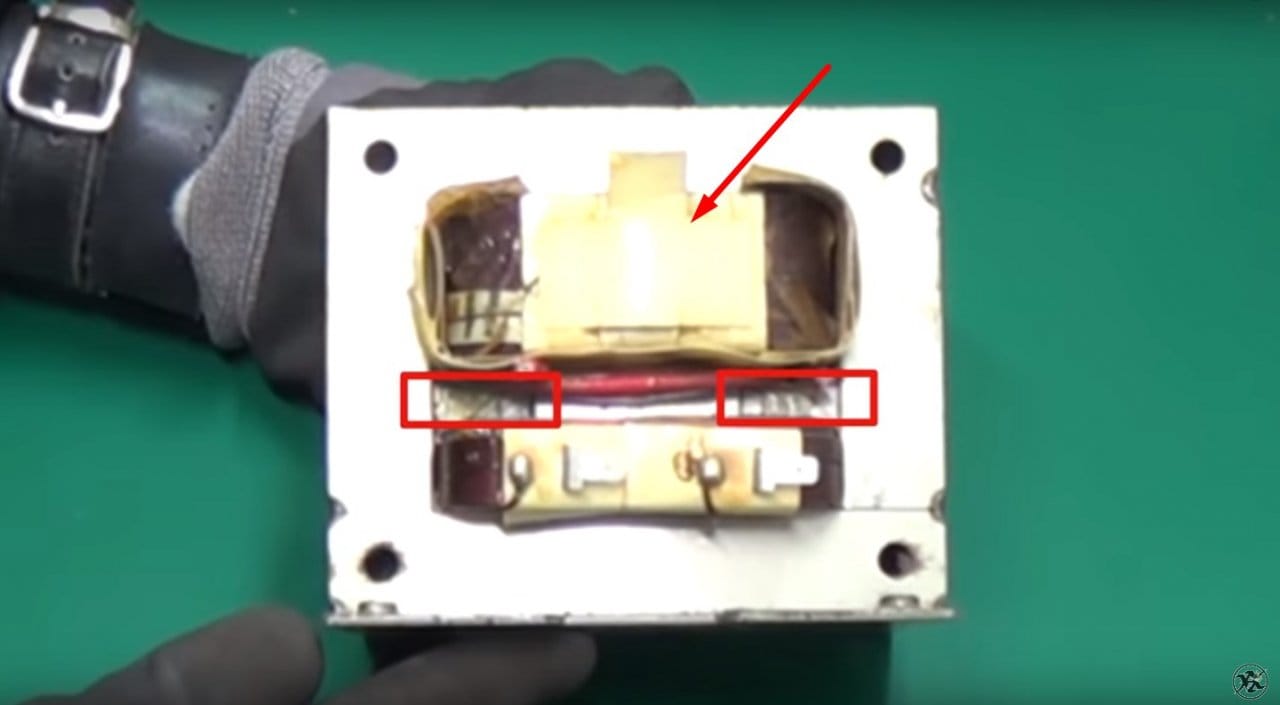

Берем трансформатор и закрепляем, чтобы он не двигался. Берем ножовку по металлу и срезаем вторичную обмотку с обеих сторон у обоих трансформаторов. Если решитесь повторить, то будьте осторожны, не повредите первичную обмотку.



Затем сверлим обмотку дрелью со сверлом по металлу, снимаем тем самым внутреннее напряжение металлов, чтобы было проще выбить остатки.



Выбиваем остатки намотки.

У нас получилось два трансформатора с обмотками на 220 В. Трансформатор с лева, над обмоткой, имеет токовый шунт, разделяющий обмотки. Для увеличения мощности их тоже нужно выбивать. Такая манипуляция повысит мощность трансформатора процентов на 20-25.
Ещё бывает между большими обмотками маленькая низковольтная обмотка из пары проводов – её тоже выкидываем.

Берем многожильный провод в пластиковой изоляции сечением шесть квадратов и длиной 11-12 метров. Можно взять более многожильный провод, не грубый как у меня в примере.


Я намотал примерно 17-18 витков на каждый трансформатор, в высоту 6 рядов и в толщину 3 слоя.





Обмотки включаются последовательно. Я мотал все одним проводом, но можно мотать каждый трансформатор в отдельности, а затем соединить. Вся намотка очень плотная, не должна болтаться.

После завершения намотки, подключаем высоковольтные обмотки на 220 В параллельно. Я использовал автомобильные наконечники, с изоляцией термоусадочной трубкой.

Включаю в сеть всю конструкцию, и замеряю напряжение на вторичке, которую намотал. Получилась порядка 31-32 Вольт.

Затем я взял деревянную доску и прикрутил оба трансформатора саморезами, чтобы получилось единое целое.

При сварке я буду использовать электроды 2,5 мм и варить две железки толщиной 2 мм.


Вот результат.



В принципе варить можно, но не долго, так как трансформаторы сильно нагреваются и поэтому после каждого электрода нужно дать время аппарату остыть.
Тока хватает, поэтому варить тонкий металл не особо получается, так как его просто режет. Для уменьшения тока в цепи можно использовать дроссель или балансный резистор. В роли резистора можно взять отрезок стальной проволоки, включив его в цепь низковольтной обмотки, и уже его длинной подбирать ток, настраивая ровность горения дуги.
Результатом я доволен, для домашних нужд вполне сгодиться, учитывая ещё то, что все фактически мне досталось бесплатно.

Сморите видео изготовления сварочного аппарата для дуговой сварки


Сварочный аппарат на 200 А из микроволновок


Потребовалось сделать сварочный агрегат для применения в гараже и на даче. Простой, но мощный, до 200 А выходного тока, чтобы сваривать сталь толщиной до 12 мм. электродами «четверкой» или «пятеркой».


Необходимо


  • Четыре новых или б/у силовых трансформаторов от СВЧ печи;
  • Изолированный многожильный провод сечением не менее 50 мм2;
  • Гильзы для обжимки проводов и пресс-клещи;
  • Несложный слесарный и столярный инструмент;
  • Многослойная фанера для корпуса аппарата;
  • Мультиметр и дистанционный термометр;
  • Разная мелочевка, крепеж, краска и прочее.

Изготовление электрической части


Сами трансформаторы можно купить новые либо приобрести б/у, в мастерских по ремонту СВЧ, с приличным дисконтом.

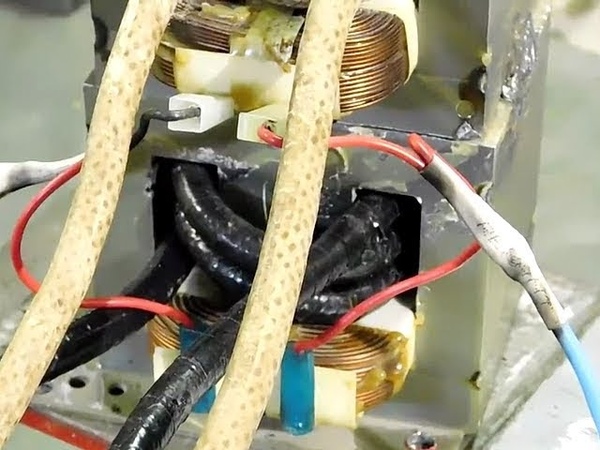

Удаляем вторую обмотку. Можно с помощью отрезного диска или обычной ножовкой по металлу. Главное не повредить первичную обмотку!

Остатки отрезанной «первички» выбиваем бородком или любым подходящим стальным стержнем.

Затем в свободное «окно» аккуратно укладываем 10 витков кабеля.

Оставляем выводы по 15 см.

Повторяем операцию с остальными трансформаторами.

Проверка электрической части


Нужно проверить электрику будущего сварочного аппарата.
ВНИМАНИЕ!
Все дальнейшие работы по электрическому монтажу вести ТОЛЬКО при обесточенном приборе!
Соединяем скрутками обмотки по схеме.

Сетевые, бывшие вторичные, в «параллель».

Выходные обмотки собираем последовательно.

При этом необходимо, чтобы выходы одной обмотки соединялись с входом последующей!
Подключаем сетевые обмотки к мощной розетке 220 В. Проверяем потребляемый агрегатом ток, при отсутствии нагрузки.
Около 11 А., многовато, но терпимо.
Измеряем напряжение на выходе объединенных силовых сварочных обмоток. Получилось напряжение 35 – 37 В. На каждом трансформаторе по 9 В.

После чего проверяем возможность зажигания дуги, и пробуем сварить пару стальных деталей.
Варит! Шов получается отличным.

В процессе сварки ток на входе 32 – 35 А, ток дуги 170 – 190 А.
Проверяем нагрев трансформаторов, он не превышает 80 0С. Допустимо.

Корпус


Трансформаторы свариваем по два.

Можно сделать корпус из металла, можно подобрать что-то готовое. Мне было проще сделать из многослойной фанеры.


Корпус должен иметь вентиляционные отверстия большой площади.



Устанавливаем вентилятор для принудительного обдува трансформаторов.

Окончательная сборка аппарата


Монтируем все узлы и детали в корпусе. Производим соединение выводов обмоток, сетевых и выходных сварочных, металлическими гильзами соответствующих диаметров. Обжимаем гильзы пресс-клещами.


Изолируем места соединений термоусадочными трубками, нагревая их феном.
Закрываем крышку, аппарат готов.

Проверка работы


Свариваем две 6-ти мм. стальные пластины. Дуга ровная, «просадок» тока нет. Шов получается с глубоким проваром.



Через отверстие в корпусе проверяем трансформаторы на перегрев. Температура чуть больше 40 0С.
Повторяем сварку с 12 мм. обрезками стали. Результат опять положительный.

«Сварочник» получился!


Правда, стоит помнить, что трансформаторы в аппарате относительно небольшие. Поэтому, важнейшая характеристика для сварочного агрегата ПВ (продолжительность включения) или ПН (продолжительность нагрузки) здесь небольшая 20 – 30%. Поварил 3 минуты, дай отдохнуть аппарату 7 – 8 минут. В это время можно поменять электрод, переставить свариваемые детали, просто передохнуть.
Для увеличения производительности аппарата, снижения его нагрева, имеет смысл поставить более мощный вентилятор или поставить второй. Один будет нагнетать воздух, другой вытягивать. Эффективность охлаждения повысится.

Смотрите видео


cxema.org — Шокер-брелок из старого принтера

Недавно я разбирал принтер и меня привлекла плата блока питания. На плате имеем несколько высоковольтных преобразователей, а точнее целых 5.

Красивые высоковольтные трансформаторы, на выходе каждого стоит умножитель напряжения. Выпаиваем один из трансформаторов.
Намотка секционная.

Трансформатор имеет три обмотки. Высоковольтная, которая имеет индуктивность 1000 миллигенри и сопротивление чуть больше пол киллома, коллекторная или силовая обмотка и базовая.
Также выпаял керамические высоковольтные конденсаторы из схемы умножителя, всего нам нужно 4 штуки. Каждаый конденсатор имеет расчетное напряжение в 3 киловольта и емкость в 470 пикофарад, для моих целей это мало, но что есть то есть. Выпял диоды из того же умножителя. Диоды имеют маркировку MCE.

Из выпаяных деталей собераем хорошо себя зарекомендовавшую схему блокинг-генератора с умножителем на выходе.

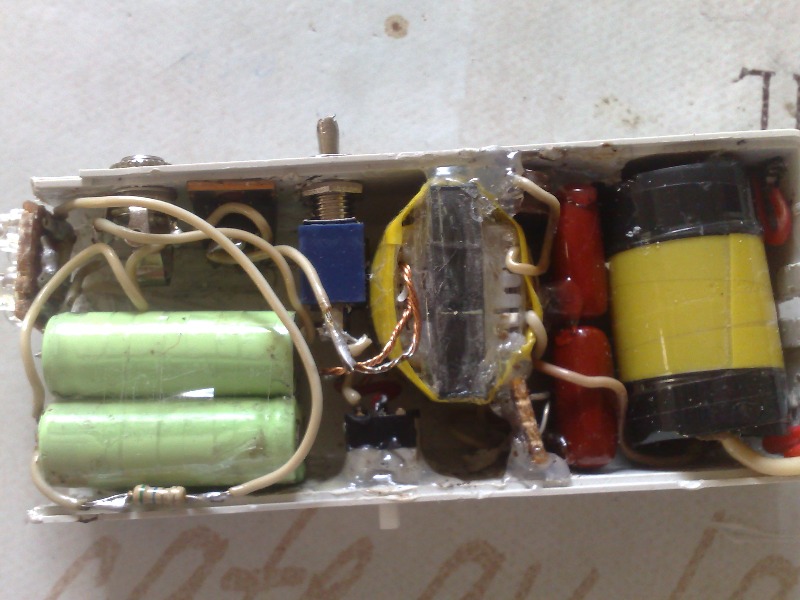

Начинку привел в более менее цивильное состояние, взял литий ионный аккумулятор от электронной сигареты

Зарядка построена на традиционной TP4056, только снизил ток заряда до 130мА, заменив родной резистор отвечающий за ток заряда на 10 килоомный.

На выходе умножителя поставил пару резисторов для разряда умножителя после отключения шокера, а то остаточное напряжение кусается довольно больно.

Корпус решил не делать, а залить всё в смолу. Перед заливкой все щели нужно очень тщательно загерметизировать, речь о выключателе и разъёме питания

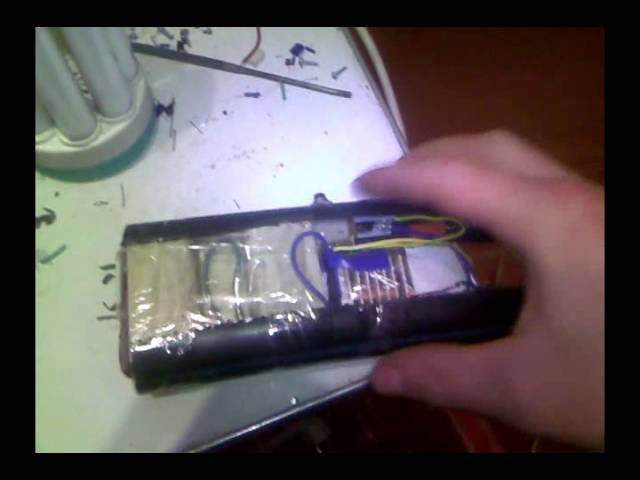

Получился шокер брелок с аккумулятором

и зарядкой от юсб

Этимим шокером и собак можно пугать, да и при нужде потыкать в двуногово. Для обороны такой вариант не прокатит, но шарахает он довольно больно.

С уважением — АКА КАСЬЯН

схема из двух, 3 трансформаторов, чертежи с расшифровкой, пошагово, видео

Споттер из микроволновки можно сделать в домашних условиях своими руками. Старая СВЧ печь способна предоставить важнейшую часть для изготовления приспособления — высоковольтный электротрансформатор. Существует несколько алгоритмов сборки сварочного агрегата.

Особенности конструкции

Споттером называют аппарат для односторонней точечной сварки, применяемый при кузовном ремонте. По конструкции прибор достаточно простой, поэтому его необязательно покупать за большие деньги.

Споттер применяют для выпрямления вмятин на металле

От старой микроволновой печи для изготовления споттера можно взять и элекротрансформатор, и металлический корпус. Но при этом необходимо учитывать некоторые особенности самодельной конструкции:

  1. Споттер, сконструированный своими руками, по мощности будет уступать заводскому агрегату. Его получится использовать в домашнем гараже, но если речь идет о профессиональном ремонте, лучше приобрести инструмент за деньги.
  2. Самодельный споттер из микроволновой печи требует приложения большего усилия при рихтовке кузова и не позволяет проводить работы с высокой скоростью. Правда, для начинающих это становится скорее плюсом, при аккуратном и неторопливом выравнивании вмятины меньше риск ошибиться.

Важно! Перед началом сборки самодельного споттера необходимо учесть, что для него в любом случае понадобится приобрести дополнительные элементы — переменные резисторы, тиристоры, диоды.

Чертежи, схемы с расшифровкой споттеров из микроволновки

Споттер для кузовного ремонта из микроволновки можно изготовить только при наличии минимальных познаний в электротехнике. Перед проведением работ необходимо внимательно изучить чертежи приспособления и понять, как должны располагаться детали в самодельном устройстве.

Приспособление, собранное своими руками из микроволновой печи по стандартной схеме, работает следующим образом:

  • при включении прибора в сеть напряжение проходит на первый из преобразователей, понижается, а затем достигает диодного моста и превращается в переменное;
  • после этого происходит зарядка конденсатора;
  • прибор, запущенный в режим сварки, отключает конденсатор от моста и подключает к тиристору;
  • последний запускает в работу второй преобразователь;
  • конденсатор разряжается, после чего закрывается тиристор.

Сварка в этот момент прекращается, и для ее продолжения нужно повторить всю процедуру заново.

Самодельный споттер с кнопкой «Импульс» работает по системе многократных повторяющихся циклов

Классическая конструкция споттера своими руками предполагает использование двух трансформаторов от микроволновой печи. Но при желании можно взять также один элемент или сразу три.

Вне зависимости от числа трансформаторов споттер можно подключить к розетке 220 В

Количество преобразователей влияет в основном на производительность устройства. Чем больше элементов в системе, тем мощнее споттер своими руками.

Какие инструменты и материалы потребуются

Для изготовления споттера из микроволновой печи своими руками потребуется подготовить несколько основных запчастей. Среди них:

  • корпус — его можно также взять от старой микроволновой печи;
  • электротрансформатор — он станет основным элементом устройства;
  • обратный молоток, его можно собрать своими руками или купить в готовом виде;
  • сварочный кабель с клеммой для подключения к питанию и резьбой для пистолета;
  • схема управления, в базовом варианте она состоит из кнопки на пистолете, провода и блока питания, приводящего систему в работу, и реле входного напряжения;
  • сварочный пистолет с возможностью подключения электродов;
  • кабель массы, обладающий клеммой и контактной площадкой;
  • электроды для шпилек и шайб.

Также для сборки споттера потребуется подготовить рулетку и мультиметр.

Как сделать споттер из трансформатора от микроволновки своими руками

Видео о споттере из микроволновки своими руками демонстрируют, что переделать высоковольтный преобразователь для домашнего сварочного аппарата довольно просто. Подробный алгоритм выглядит так:

  1. Со старой, но рабочей микроволновой печи снимают крышку, открутив удерживающие ее шурупы, и демонтируют нужный элемент. Для этого нужно предварительно отключить клеммы, соединяющие деталь с остальными частями СВЧ, и убрать винты крепления.
    Перед началом работ микроволновую печь отключают от сети
  2. Трансформатор извлекают из корпуса микроволновой печи. Поскольку для сборки споттера нужен элемент, понижающий напряжение, вторичную высоковольтную обмотку придется удалить. Для этого электротрансформатор от микроволновой печи надежно закрепляют в тисках и спиливают ненужные мотки медной проволоки с двух сторон при помощи ножовки по металлу. Остатки вторичной обмотки внутри корпуса детали сначала высверливают дрелью, а потом выбивают с использованием шпильки и молотка.
    При удалении старой обмотки трансформатора от микроволновой печи важно не повредить первичные витки

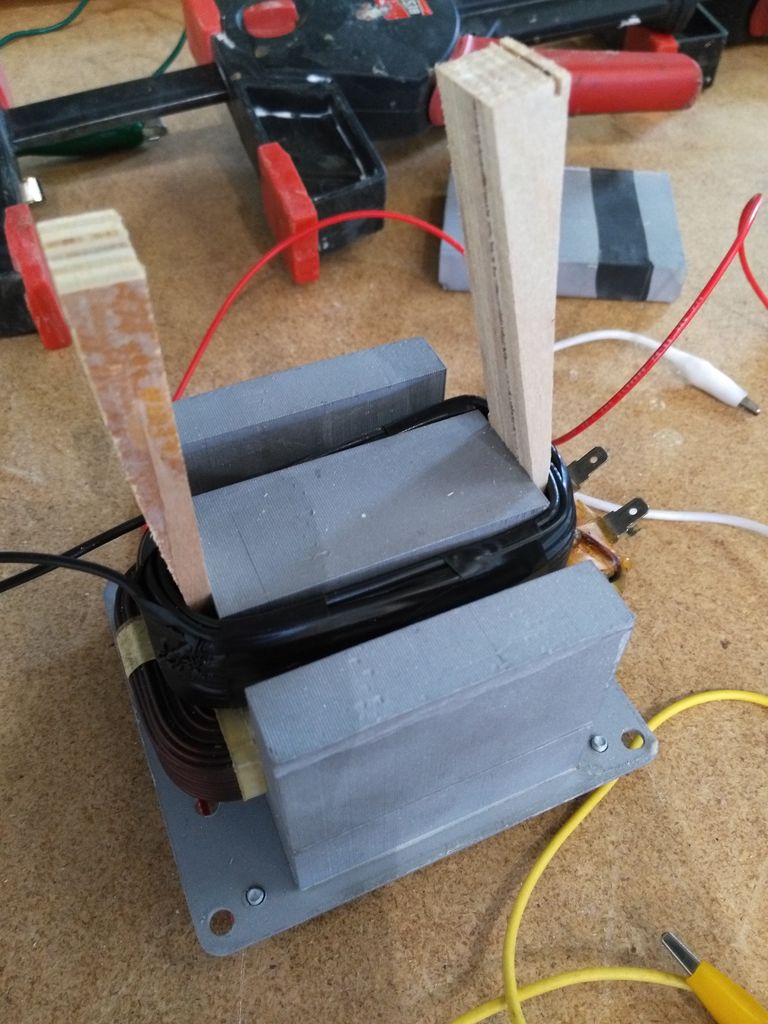

  3. Подготовленный элемент требуется перемотать в соответствии с новыми целями. Для этого берут медный провод с диаметром не меньше 16 мм и совершают 2-3 витка, этого вполне хватит для получения тока достаточной мощности.
    Витки при перемотке трансформатора от микроволновки располагают поближе друг к другу
  4. Трансформатор и элементы управления необходимо разместить в надежном корпусе. Проще всего взять металлическую коробку от микроволновой печи. Переделанный элемент размещают по центру, чтобы сбалансировать конструкцию, согласно схеме, рядом устанавливают резистор, тиристор и диодный мост, преобразующий ток из постоянного в переменный.
    Закреплять компоненты споттера нужно на диэлектрическом материале, предотвращающем помехи

В заключение на переднюю панель управления самодельного споттера выводят клеммы для подключения кабелей и основные элементы для осуществления сварки. К агрегату необходимо подсоединить провода питания, обратный молоток и рабочий пистолет.

Важно! Споттер на базе трансформатора от микроволновой печи получается мобильным и достаточно легким. Поэтому к его корпусу имеет смысл приделать ручки для удобной переноски устройства.

Как сделать споттер из двух трансформаторов от микроволновки своими руками

Один трансформатор от микроволновой печи позволяет собрать своими руками рабочий споттер, однако мощность устройства будет незначительной. Поэтому чаще используют сразу два преобразователя тока. Оба можно взять от старых СВЧ печей, если таковые есть под рукой.

Споттер из микроволновки своими руками пошагово с двумя электротрансформаторами ненамного сложнее с точки зрения сборки:

  1. Преобразователи тока для самодельного сварочного аппарата переделывают для новых целей. Вторичную обмотку на обоих элементах, взятых из микроволновой печи, полностью удаляют и наматывают несколько витков проводящей жилы с сечением 50 мм2.
    При перемотке трансформаторов важно не забыть проложить между первичными и вторичными витками изоляцию
  2. Согласно принципиальной схеме споттера своими руками электротрансформаторы, снятые с микроволновой печи, устанавливают в корпус или на открытом щите рядом друг с другом.
    Между трансформаторами оставляют пространство, чтобы они не соприкасались и не перегревались
  3. В корпус или на площадку помещают диодный мост и переменный резистор. Последнему предстоит пропускать через себя ток с минимальными значениями, поэтому его мощность не играет особой роли. Также в соответствии с выбранной схемой к системе подключают электролитический конденсатор с рабочим напряжением от 25В.
    В стенках корпуса нужно предусмотреть отверстия для охлаждения или оставлять крышку открытой

В переднюю часть собранного агрегата выносят клеммы для подключения электрода и кабеля массы. Также можно установить дополнительные элементы — амперметр для контроля сварочного тока, индикаторы сети и регуляторы.

Важно! При сборке споттера с двумя трансформаторами необходимо параллельно соединить между собой их вторичные обмотки. Именно это позволит удвоить выходную мощность, оставив прежним напряжение.

Как сделать споттер из 3 трансформаторов от микроволновки своими руками в домашних условиях

Наибольшую производительность демонстрирует самодельный споттер своими руками из микроволновки, изготовленный с применением сразу трех преобразователей. Единственная сложность при его сборке состоит в том, чтобы достать детали в нужном количестве, в хозяйстве они запасены далеко не всегда. Сама инструкция по созданию агрегата остается стандартной:

  1. С трех электротрансформаторов из микроволновой печи аккуратно демонтируют вторичную обмотку, не повреждая первичную. На место удаленного медного кабеля наматывают новые проводящие жилы. Вторичную обмотку параллельно соединяют для всех трех элементов.
    Сечение вторичной обмотки для трех трансформаторов можно взять от 60 мм2
  2. Трансформаторы от микроволновой печи устанавливают на листовой материал, не проводящий электричество. В корпус устройства монтируют дополнительные элементы системы, блок управления, конденсатор и резистор. Токопроводящие кабели выводят наружу, на передней панели монтируют клеммы и регуляторы.
    Сварочный агрегат из трех трансформаторов по мощности получается ненамного слабее заводского

К собранному своими руками споттеру на базе микроволновой печи подключают рабочий пистолет и обратный молоток. Устройство остается проверить и убедиться, что оно выдает достаточную производительность.

Рекомендации

При сборке споттера своими руками нужно учесть несколько важных нюансов:

  1. Новую вторичную обмотку для преобразователей обязательно нужно покрыть слоем надежной изоляции.
  2. Блок управления для самодельного споттера на базе микроволновой печи можно сделать самостоятельно по соответствующим схемам либо приобрести в готовом виде. В последнем случае процесс создания сварочного агрегата сведется к поиску преобразователей тока и монтажу элементов устройства в корпус.
  3. При работе со споттером кнопку импульса не зажимают надолго. Сварочное воздействие должно быть коротким, но мощным. Именно для обеспечения последнего условия агрегат делают с использованием двух и трех электротрансформаторов одновременно.

Совет! Если узлы аппарата для сварки расположены в металлическом корпусе, то между ними и стенками можно проложить обычный картон.

Заключение

Споттер из микроволновки — достаточно простое для сборки устройство при наличии минимальных познаний в электротехнике. Сделать сварочный агрегат для выравнивания вмятин можно из одного или двух трансформаторов, но лучше всего использовать три соединенных преобразователя. Они обеспечат аппарату оптимальную производительность.

Симптомы, лечение и когда обращаться за помощью

Когда электрический ток касается или проходит через тело, это называется поражением электрическим током. Это может произойти везде, где есть электричество. Последствия поражения электрическим током варьируются от полного отсутствия до тяжелых травм и смерти.

Примерно 5% госпитализаций в ожоговые отделения в США связаны с поражениями электрическим током. Любой, кто получил удар высоким напряжением или получил электрический ожог, должен немедленно обратиться за медицинской помощью.

В этой статье будут рассмотрены симптомы поражения электрическим током, даны советы по оказанию первой помощи и когда следует обращаться за медицинской помощью.

Поражение электрическим током происходит, когда электрический ток проходит от розетки под напряжением к части тела.

Поражение электрическим током может произойти в результате контакта с:

  • неисправными электрическими приборами или механизмами
  • бытовой электропроводкой
  • линиями электропередач
  • молниями
  • розетками электроэнергии

Существует четыре основных типа травм в результате электрического контакта:

  • Вспышка: Повреждение от вспышки обычно вызывает поверхностные ожоги. Они возникают в результате вспышки дуги, которая является разновидностью электрического взрыва. Ток не проникает через кожу.
  • Пламя: Эти травмы возникают, когда вспышка дуги вызывает возгорание одежды человека. Ток может проходить или не проходить через кожу.
  • Молния: Это короткое, но высокое напряжение электроэнергии. Ток течет по телу человека.
  • Верно: Человек становится частью цепи, а электричество входит в тело и выходит из него.

Удар током от прикосновения к электрическим розеткам или от мелких бытовых приборов в доме редко вызывает серьезные травмы. Однако продолжительный контакт может причинить вред.

Порог отпускания — это уровень, при котором мышцы человека сокращаются, что означает, что он не может отпустить источник электричества, пока кто-то не уберет его безопасно. В этой таблице показана реакция организма на ток различной силы, измеренный в миллиамперах (мА):

Согласно статье 2019 года, домашнее электричество проходит через типичный U. В быту S. составляет 110 вольт (В), а некоторым приборам требуется 240 В. Промышленные линии и линии электропередач могут выдерживать напряжение более 100000 В.

В той же статье говорится, что ток высокого напряжения 500 В и более может вызвать глубокие ожоги, в то время как токи низкого напряжения, составляющие 110–120 В, могут вызвать мышечные спазмы.

Человек может получить удар электрическим током при контакте с электрическим током от небольшого бытового прибора, розетки или удлинителя. Эти шоки редко вызывают серьезные травмы или осложнения.

Примерно половина случаев смерти от электрического тока происходит на рабочем месте. К профессиям с высоким риском смертельного поражения электрическим током относятся:

  • строительство
  • отдых и гостеприимство
  • образование и здравоохранение
  • услуги по размещению и питанию
  • производство

На степень серьезности травм от поражения электрическим током могут повлиять несколько факторов, в том числе :

  • сила тока
  • тип тока — переменный ток (AC) или постоянный ток (DC)
  • в какой части тела ток достигает
  • как долго человек находится под действием тока
  • сопротивление току

Симптомы поражения электрическим током зависят от многих факторов. Травмы от разряда низкого напряжения, скорее всего, будут поверхностными, в то время как продолжительное воздействие электрического тока может вызвать более глубокие ожоги.

Поражение электрическим током может привести к вторичным травмам. Человек может в ответ дернуться, что может привести к потере равновесия или падению и травме другой части тела.

Краткосрочные побочные эффекты

В зависимости от степени тяжести непосредственные последствия электрического поражения могут включать:

  • ожоги
  • нерегулярное сердцебиение
  • судороги
  • ощущение покалывания или покалывания
  • потеря сознания
  • головные боли

Некоторые люди могут испытывать неприятные ощущения, но не имеют видимых физических повреждений, тогда как другие могут испытывать сильную боль и очевидное повреждение тканей.

У тех, кто не испытал серьезных травм или сердечных аномалий через 24–48 часов после поражения электрическим током, они вряд ли разовьются.

Более серьезные побочные эффекты могут включать:

Долгосрочные побочные эффекты

Одно исследование показало, что люди, получившие электрический шок, не имели большей вероятности испытывать проблемы с сердцем через 5 лет после инцидента по сравнению с теми, кто этого не делал.

Человек может испытывать различные симптомы, включая психологические, неврологические и физические симптомы.

Симптомы могут включать:

Любой человек, получивший ожог от поражения электрическим током или пострадавший от поражения электрическим током, должен обратиться за советом к медицинскому работнику.

Незначительные поражения электрическим током, например от небольших бытовых приборов, обычно не требуют лечения. Однако человеку следует обратиться к врачу, если он получил удар электрическим током.

Если кто-то получил удар высоким напряжением, немедленно звоните 911.

Если человек пережил серьезное поражение электрическим током, Центры по контролю и профилактике заболеваний (CDC) дают следующие рекомендации о том, как действовать:

  • Не прикасайтесь к человеку, поскольку он может контактировать с источником электричества.
  • Позвоните 911 или попросите кого-нибудь позвонить 911.
  • Если это безопасно, отключите источник электричества. Если это небезопасно, используйте непроводящий предмет из дерева, картона или пластика, чтобы отодвинуть источник.
  • Как только они отойдут от источника электричества, проверьте пульс человека и посмотрите, дышит ли он. Если их дыхание поверхностное, немедленно начните СЛР.
  • Если человек слаб или бледен, положите его голову ниже туловища и поднимите ноги.
  • Запрещается прикасаться к ожогам или снимать обгоревшую одежду.

Чтобы выполнить СЛР, человек должен:

  1. Положить руки одна на другую в середине груди. Используя вес тела, сильно и быстро надавите вниз и сделайте компрессы глубиной 2 дюйма. Цель — сделать 100 компрессий за 60 секунд.
  2. Выполните искусственное дыхание. Для этого убедитесь, что рот человека чистый, запрокиньте голову, поднимите подбородок, зажмите нос и подуйте в рот, чтобы грудь поднялась. Выполните два искусственных вдоха и продолжайте компрессии.
  3. Повторяйте процесс, пока не прибудет помощь или человек не начнет дышать.

В отделении неотложной помощи врач проведет тщательный медицинский осмотр для оценки возможных внешних и внутренних повреждений. Возможные тесты включают:

  • электрокардиограмма (ЭКГ) для контроля сердечного ритма
  • компьютерная томография (КТ) для проверки состояния мозга, позвоночника и грудной клетки
  • анализ крови
  • тест на беременность (только для беременных)

Не каждому человеку, пострадавшему от поражения электрическим током, необходимо обращаться в отделение неотложной помощи (ED).Следуйте этому совету:

  • Позвоните в службу 911, если человек испытает удар высоким напряжением 500 В или более.
  • Обратитесь в отделение неотложной помощи, если человек получил электрошок низкого напряжения и получил ожог. Не пытайтесь лечить ожог в домашних условиях.
  • Если человек испытал низковольтный ток без ожога, обратитесь к врачу, чтобы убедиться в отсутствии повреждений.

Поражение электрическим током может стать причиной не всегда видимых травм. В зависимости от того, насколько высоким было напряжение, травма может быть смертельной.Однако, если человек пережил первоначальное поражение электрическим током, ему следует обратиться за медицинской помощью, чтобы убедиться, что не произошло никаких травм.

Если кто-то думает, что кто-то получил серьезное поражение электрическим током, немедленно звоните в службу 911.

Даже после легкого шока человек должен обратиться к врачу.

Поражение электрическим током и травмы, которые они могут вызвать, варьируются от незначительных до тяжелых. В доме часто случается поражение электрическим током, поэтому регулярно проверяйте бытовую технику на предмет повреждений.

Люди, работающие в окружающей среде при установке электрических систем, должны проявлять особую осторожность и всегда соблюдать правила техники безопасности.

Если человек пережил сильный удар электрическим током, окажите первую помощь, если это безопасно, и позвоните по номеру 911.

Примечания по устранению неисправностей и ремонту микроволновых печей

1994-2020
Все права защищены.

Полное или частичное воспроизведение этого документа разрешено, если оба выполняются следующие условия:

1. Это примечание полностью включено в начало.
2. Взимается бесплатно, кроме расходов на копирование.

ОТКАЗ ОТ ОТВЕТСТВЕННОСТИ

Неосторожное устранение неисправностей микроволновой печи может привести к летальному исходу или к худшему. Опытные техники встретили своего производителя в результате кратковременного промаха. суждения при тестировании духовки со снятой крышкой. Микроволновые печи без сомнения, самый опасный тип бытовой электроники в широком распространении.

Источники питания даже для самых маленьких микроволновых печей работают при очень высокой температуре. смертельные уровни напряжения и тока. Не пытайтесь устранять неполадки, ремонтировать или модифицировать такое оборудование без понимания и соблюдения ВСЕХ соответствующих правила техники безопасности для высокого напряжения и / или подключенных к сети электрических и электронные системы.

Мы не несем ответственности за повреждение оборудования, ваше эго в масштабах округа. перебои в подаче электроэнергии, спонтанно возникшие мини (или более крупные) черные дыры, планетарные сбои, травмы или что-то еще хуже, которые могут возникнуть в результате использования этого материал.



  • Вернуться к FAQ по ремонту микроволновой печи Содержание.

    Введение

    Радиолокационный диапазон кто-нибудь?

    Вспомните, когда вам действительно приходилось использовать настоящую духовку, чтобы разморозить телевизор ужин? Вспомните — давным-давно — до видеомагнитофонов, до ПК (и да, до Компьютеры Apple тоже), казалось бы, почти до динозавров.Там было время, когда термин «ядерная бомба» не использовался ни для чего, кроме бомб и энергетические реакторы.

    Долгое время велись споры о том, можно ли использовать микроволновые печи. безопасно — с точки зрения микроволнового излучения и молекулярного повреждения пищевых продуктов. Были ли эти проблемы решены или просто отброшены в сторону, не совсем понятно. Чисто. Тем не менее, микроволновая печь заняла свое место практически в каждая кухня на планете. Придут ценители изысканной кухни их коллективные носы при мысли об использовании микроволновой печи для за кипятком — если что.Однако трудно отрицать удобство и скорость приготовления, которые обеспечивает этот относительно простой прибор.

    Микроволновые печи — чрезвычайно надежные устройства. Есть хороший шанс что ваша духовка проработает 10 и более лет без ремонта любого вида — и на уровнях производительности, неотличимых от того, когда он впервые был доставлен из коробки. В отличие от другой бытовой электроники где новая модель вводится каждые 20 минут — у некоторых даже есть полезные доработки — микроволновая печь существенно не изменилась в последние 20 лет.Готовка есть готовка. Сенсорные панели теперь почти универсальны потому что они дешевле в производстве, чем механические таймеры (а также более удобно). Однако старая микроволновая печь будет только разогревать продукты. а также новый.

    В этом документе содержится информация о техническом обслуживании и ремонте, относящаяся к большинство существующих микроволновых печей. Это позволит вам быстро определить вероятную причину и оценить стоимость запчастей. Ты будешь возможность принять осознанное решение о том, лучше ли новая печь альтернатива.За небольшими исключениями, определенные производители и модели будут не подлежат рассмотрению, поскольку существует так много вариантов, что такое лечение требуется огромный и очень подробный текст. Вернее, самые частые проблемы будут рассмотрены и будут представлены достаточно основные принципы работы чтобы вы могли сузить проблему и, вероятно, определить курс Акция на ремонт. Во многих случаях вы сможете сделать то, что требуется за небольшую часть стоимости, которую взимает ремонтный центр — или — возможность оживить то, что иначе ушло бы в мусорный контейнер или продолжал свое нынешнее занятие как дверной упор или подставка для ног.

    Если вы все еще не можете найти решение, вы узнаете отличный иметь дело и иметь возможность задавать соответствующие вопросы и предоставлять соответствующую информацию если вы решили опубликовать на sci. electronics.repair. В любом случае у вас будет удовлетворение от осознания того, что вы сделали столько, сколько могли, прежде чем принять это для профессионального ремонта. Вы сможете решить, стоит ли это затрат ремонта. С вашими новообретенными знаниями у вас будет верхний вручную, и нечестный или некомпетентный техник не сможет легко завалить его снегом.

    База данных по ремонту СВЧ он-лайн

    Microtech поддерживает веб-сайт с большим объемом информации о микроволновой печи. ремонт духовки, включая онлайн-базу данных технических советов с сотнями решений к распространенной проблеме для многих моделей микроволновых печей. Также есть обширный список ссылок на другие интересные сайты, посвященных микроволновой печи (включая этот документ!). Комплексный Информация о безопасности — это также должен прочитать. Я полагаю, что не совсем случайно, некоторые из его формулировка кажется удивительно знакомой! Microtech также предлагает учебные видео и книги по ремонту микроволновых печей и видеомагнитофонов.

    Вполне возможно, что ваша проблема уже освещена на сайте Microtech. В этом случае вы можете значительно упростить устранение неполадок или, по крайней мере, подтвердите диагноз перед заказом запчастей. Моя единственная оговорка с уважением к базам данных технических советов в целом — это не имеет ничего общего с Microtech в частности — симптомы могут иногда вводить в заблуждение, и решение то, что работает в одном случае, может не относиться к вашей конкретной проблеме. Следовательно, понимание того, как и почему используется оборудование, а также некоторые полезные старомодное тестирование крайне желательно, чтобы свести к минимуму риск замены запчасти, которые оказались неплохими.

    Самые простые задачи

    • Плохие переключатели блокировки или несоосность двери, вызывающая перегорание предохранителей или их отсутствие работа при нажатии кнопки пуска. Найдите и замените неисправный переключатели и / или переставьте дверь.
    • Дуга в камере печи: тщательно очистите камеру печи и волновод. Замените обугленную или поврежденную крышку волновода. Гладкие грубые металлические края. Подкрасьте внутреннюю краску.
    • Перегорел предохранитель из-за скачка напряжения или старости: замените предохранитель. На редкость В некоторых случаях главный предохранитель может даже перебиваться, вызывая очень странные симптомы.
    • MOV, вероятно, на контроллере, возможно, закорочен из-за питания всплеск перегорает предохранитель контроллера. Удалить остатки MOV, заменить предохранитель и проверьте, замените MOV для будущей защиты от перенапряжения.
    • Неустойчивая работа сенсорной панели из-за утечки — дайте сенсорной панели просохнуть в течение недели.
    • Баги в работе — плата контроллера приятный теплый сейф уютный место для воспитания семьи …..

    Более подробные объяснения представлены в другом месте этого документа.

    Отремонтировать или заменить?

    С микроволновыми печами малого и среднего размера, которые продаются за 60-100 долларов, вряд ли можно имеет смысл потратить 60 долларов на ремонт. Даже полноразмерные микроволновые печи с полнофункциональную сенсорную панель можно приобрести менее чем за 200 долларов. Таким образом, замена следует серьезно подумать, прежде чем вкладывать большие инвестиции в старая духовка.

    Однако, если вы сможете сделать ремонт самостоятельно, уравнение резко изменится. так как ваши затраты на запчасти будут составлять от 1/2 до 1/4 от того, что взимает профессионал и, конечно, ваше время свободно.Образовательные аспекты также могут быть привлекательный. Вы многому научитесь в процессе. Многие проблемы могут быть решается быстро и недорого. Починить старую микроволновку в общежитии комната может иметь смысл в конце концов.



  • Вернуться к FAQ по ремонту микроволновой печи Содержание.

    Установка и профилактическое обслуживание

    Установка и использование микроволновой печи

    Для обеспечения безопасности и удобства следуйте этим рекомендациям:
    • Прочтите руководство пользователя от корки до корки, особенно если это ваш первый микроволновая печь. Что за концепция! По крайней мере, вы можете обнаружить, что ваш духовка имеет функции, о которых вы даже не подозревали. Во всяком случае, там могут быть требования или предложения, которые относятся к вашей модели и будут позволит вам получить максимальную отдачу от вашей новой микроволновой печи.
    • По возможности выбирайте автономный блок, а не встроенный. Это будет дешевле покупать, дешевле и проще в обслуживании и, возможно, более надежно поскольку вентиляция и прилегающие теплогенераторы не будут такими во многом фактор.
    • Выберите удобное расположение — легкий доступ, не слишком высоко или не слишком низко. Это особенно важно, если вместо этого открывается дверца духовки. в левую часть (правда, так построено всего несколько моделей).
    • Включите микроволновую печь в отдельную 3-проводную заземленную цепь. Временное использование переходника с 3 на 2 штыря допустимо, только если розетка коробка должна быть правильно заземлена (BX, Romex или кабелепровод с заземлением) И заземляющий провод адаптера или клемма надежно прикреплены к розетке. винт заземления коробки.

      В любом случае убедитесь, что розетка находится в хорошем состоянии. Убедитесь, что вилка (или переходник) плотно прилегает и нет заметного нагрева розетки во время использования микроволновой печи. Если есть, разложите металлические полоски каждого штыря, если возможно, и / или замените торговая точка.

      Заземленная розетка важна для безопасности. Микроволновые печи высокие силовые устройства и отдельная цепь исключат неприятное сгорание предохранителя или отключение автоматического выключателя, когда несколько приборов используются в в то же время.Это также сведет к минимуму возможность радиочастотного Помехи (RFI) между ним и любым электронным оборудованием, которое может быть по той же схеме. GFCI не нужен, пока розетка исправна. заземлен и может привести к ложному срабатыванию некоторых микроволновых печей.

      Тестеры розеток Inexpensice доступны в хозяйственных магазинах, домашних центрах, и дистрибьюторов электрических деталей, чтобы убедиться, что розетка проводные и заземленные.

    • Обеспечьте достаточную вентиляцию — не прижимайте ее к стене или клину. это под плотно прилегающим навесным шкафом (или внутри него, если уж на то пошло!).Оставьте не менее 2 дюймов со всех сторон и, если возможно, сверху.
    • Не позволяйте детям пользоваться микроволновой печью без надлежащего присмотра. Это очень легко вызвать пожар из-за чрезмерного использования времени или мощности настройки. Даже такая простая вещь, как попкорн из микроволновки, может взорваться и / или загорится, если нагреваться слишком долго — например, 5 минут вместо моего точно определился 3:41 на высоте :-).

    Обслуживание микроволновой печи

    Большинство людей ничего не делают для обслуживания микроволновой печи.Многие пойдут в течение 20 лет и более без заметного снижения производительности. Несмотря на то, что не требуется особого профилактического обслуживания, регулярная чистка по крайней мере позволит избежать потенциально дорогостоящего ремонта в будущем. Большая часть этого включает в себя вещи, которые не требуют захода внутрь и могут сделать все. Магазин который хочет добавить профилактическое обслуживание, делая другой ремонт просто пытается пополнить свой кошелек — все, что требовалось для убедитесь, что исправность духовки должна быть включена. 🙂
    • Очищайте внутреннюю часть камеры духовки после использования влажной тканью и моющее средство при необходимости.Накопленные пищевые отложения могут со временем обугливаться приводящие к искрам, дуге, нагреву и повреждению слюдяной крышки волновода и внутренняя краска — а также потенциально более серьезные повреждения магнетрон. Если есть вероятность скопления пищевых отложений над крышкой волновода в своде камеры снимите волновод накройте и тщательно очистите внутреннюю часть волновода.
    • Очистите корпус и сенсорную панель снаружи аналогичным образом. НЕ ДЕЛАЙТЕ используйте спрей, если любой может проникнуть внутрь через дверную защелку или вентиляционные отверстия или мокрой тряпкой. Будьте особенно осторожны с области сенсорной панели, так как жидкость может просочиться снизу, что приведет к кнопки не реагируют, залипают или работают неустойчиво. Не используйте сильные растворителей (хотя можно и немного изопропилового спирта, чтобы удалить липкие остатки от нежелательных этикеток, например).
    • Осмотрите шнур и вилку на предмет физических повреждений и убедитесь, что вилка надежно и плотно вставлена ​​в розетку, особенно если устанавливается внутри шкафа. (Да, я знаю, что это сложно, но Я вас об этом предупреждал !.) Жара, особенно от сочетания микроволновая / конвекционная печь или от других теплогенераторов может повредить вилку и / или шнур. Если есть признаки перегрева на сама розетка, розетка (и, возможно, вилка) должна быть заменены.
    • Периодически проверяйте вентиляцию на предмет скопления пыли и грязи. отверстия или решетки. Очистите их и используйте пылесос, чтобы всосать рыхлая пыль. Сохранение свободной вентиляции сведет к минимуму вероятность перегрев.
    • Прислушайтесь к любым необычным звукам, исходящим изнутри духовки.Хотя эти приборы не совсем тихие, скрипят, визжат, царапают и т. д. шумы — особенно если их не было, когда печь была новой — могут указать на необходимость более тщательного обслуживания, например, замены ремня или моторная смазка. Решение этих мелких проблем сейчас может предотвратить в будущем капитальный ремонт.
    • Держите кухню в чистоте. Да я знаю, это не совсем микроволновка конкретные, но тараканы и другие незваные гости могут просто любить поселиться в отсеке электроники духовки на красивом теплом печатная плата контроллера или ее окрестности, и они обычно не самые опрятные люди в мире.

      Если уже слишком поздно и у вас периодически возникает проблема с заражением тараканов. внутри отсека электроники скажите им, чтобы они заблудились, а затем поставьте оконный экран над вентиляционными отверстиями (или там, где они входят). Такая открытая сетка должна существенно не влияет на охлаждение электронных компонентов. Тем не мение, сетка, вероятно, забивается быстрее, чем оригинальные жалюзи, поэтому убедитесь, что его регулярно чистят. Если возможно, уберите все, что привлекает нежелательные арендаторы (и все, что они могли оставить, включая их яйца !!).ВНИМАНИЕ: См. Раздел: БЕЗОПАСНОСТЬ перед поездкой. внутри.

    ВНИМАНИЕ: Не распыляйте ничего в отверстия, куда вставляется дверная защелка. или где-нибудь рядом с сенсорной панелью, так как это может привести к внутреннему короткому замыканию и дорогостоящие повреждения — или где-то еще внутри, если на то пошло. Если ты сделаешь это случайно отключите духовку от сети и дайте ей высохнуть в течение дня или двух.

    Как долго сохраняется микроволновая энергия?

    Мать, вероятно, предупреждала вас: «Подождите несколько секунд (или минут). после звукового сигнала, чтобы все микроволны исчезли ».Нет научного основание для такой рекомендации. Как только прозвучал звуковой сигнал (или дверь открыт), это безопасно. Это потому что:
    1. Не существует остаточного микроволнового излучения микроволновой печи. печь — либо производится, либо отсутствует.
    2. В микроволновом генераторе мало энергии по сравнению с используемая сумма. Типичный высоковольтный конденсатор — единственный компонент, который может накапливать энергию — имеет мощность менее 15 Вт-с (Ватт-секунды) даже для самых больших духовок.Потребляемая мощность обычно От 800 до 1500 Вт в зависимости от размера духовки. Следовательно, конденсатор будет полностью опорожняется менее чем за 0,1 секунды — задолго до окончания звукового сигнала или дверь вышла за переднюю панель. (На основе цифр, приведенных выше, для духовка на 1500 Вт с конденсатором на 15 Вт, это больше 0,01 секунды!)

      ВНИМАНИЕ: Это относится только к * работающей * микроволновой печи! Если нет тепла, магнетрон может не потреблять ток от высоковольтной сети питание и высоковольтный конденсатор могут оставаться заряженными в течение длительного времени.В этом В этом случае существует реальный риск потенциально смертельного поражения электрическим током даже после нескольких минут или более отключения от сети! См. Раздел: БЕЗОПАСНОСТЬ, если вы будете искать неисправности в микроволновой печи.



  • Вернуться к FAQ по ремонту микроволновой печи Содержание.

    Устранение неполадок микроволновой печи

    БЕЗОПАСНОСТЬ

    Следующее относится к поиску и устранению неисправностей микроволновой печи — когда шкаф крышка снята. Также есть информация о безопасности при правильном использовании печь в последующих разделах ниже.

    См. Стандартный отсек для электроники микроволновой печи. для идентификации деталей.

    ВНИМАНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ! ПРЕДУПРЕЖДЕНИЕ!

    Микроволновые печи, наверное, самая опасная из бытовых приборов. обслуживать. Очень высокие напряжения (до 5000 В) при потенциально очень высоких токи (AMP) присутствуют при работе — смертельная комбинация. Эти опасности не исчезают даже при отключении от сети, так как есть накопитель энергии устройство — высоковольтный конденсатор — который может сохранять опасный заряд долгое время. Если есть малейшие сомнения в своих знаниях и возможности справиться с этими опасностями, заменить печь или получить ее профессионально отремонтирован.

    Неосторожный поиск неисправности микроволновой печи может не только спугнуть вас от высокое напряжение при относительно высоких токах, но может излучать микроволновое излучение, как хорошо. Когда вы снимаете металлическую крышку микроволновой печи, вы обнажаете к опасным — потенциально смертельным — электрическим соединениям. Вы может также подвергаться потенциально опасному воздействию микроволнового излучения, если вы запускаете духовку со снятой крышкой, и есть повреждение или несоосность волновод в камеру печи.

    В СВЧ-генераторе есть высоковольтный конденсатор. Всегда проверяйте что он полностью разряжается, прежде чем даже думать о прикосновении или прощупывании что-нибудь в цепях высокого напряжения. См. Разделы по устранению неполадок далее в этом документе.

    Чтобы предотвратить возможность чрезвычайно опасного поражения электрическим током, отключите духовку от розетки переменного тока, прежде чем снимать крышку, и не подключайте ее по возможности использовать его с снятой крышкой. Если вы должны зондировать live, удалите соединения с магнетроном (см. ниже), чтобы предотвратить непреднамеренное генерирование микроволн, кроме случаев, когда это абсолютно необходимо во время устранения неполадок.Разрядите высоковольтный конденсатор (с помощью духовки отсоединен), а затем используйте зажимные провода для любых подключений перед подключением его и подать питание. Затем, отключив питание и отключив духовку от сети еще раз разрядите высоковольтный конденсатор.

    ВНИМАНИЕ: опытных специалистов ударило током сильнее, чем кирпич даже от тщательного исследования высоковольтных цепей включенной микроволновой печи. Поэтому я настоятельно рекомендую избегать любых проверок цепей высокого напряжения — почти все может быть определено путем осмотра и испытаний компонентов с печью отключен.

    Схема микроволновой печи особенно опасна, потому что отдача от высокое напряжение — это шасси — он не изолирован. Кроме того, HV может превышать 5000 В пикового напряжения с номинальным постоянным током более 0,25 А при 50/60 Гц — длительная номинальная мощность трансформатора высокого напряжения может превышать 1500 Вт при кратковременной доступности гораздо большей мощности. Всегда соблюдайте протокол высокого напряжения.

    Есть две дополнительные проблемы, связанные с безопасностью, не связанные с электричеством, которые * вероятно * отсутствует в бытовых микроволновых печах, но все же требуется следует упомянуть:

    • Существует очень небольшая вероятность того, что изолятор антенны в верх магнетрона изготовлен из оксида бериллия (BeO), который чрезвычайно токсичный материал в виде пыли или порошка.(Solid BeO — это не особо опасен.) Керамика из ВеО отлично нагревается проводник и по этой причине может присутствовать в изоляционных частях радара магнетроны, а также лазерные трубки большой мощности и тому подобное. Если BeO присутствует, должна быть хотя бы одна заметная предупреждающая табличка. Однако есть всегда есть возможность действительно старой микроволновой печи с магнетроном содержащие BeO без предупреждающей этикетки или с места падения. Так что, это хорошая практика НЕ ​​пытаться сломать, разбить, измельчить, измельчить или иным образом атаковать керамический изолятор в верхней части магнетрона.
    • Высоковольтные конденсаторы в действительно старых микроволновых печах могли быть наполнены ПХБ (PolyChloroBenzenes), которые были запрещены в 1979 году за канцерогенный. Маловероятно, что они протекут. Только не руби их!
    Правила техники безопасности

    Эти рекомендации предназначены для защиты от потенциально смертельного поражения электрическим током. опасности, а также оборудование от случайного повреждения.

    Учтите, что опасность для вас не только в вашем теле, обеспечивающем проводимость. путь, особенно через ваше сердце.Любые непроизвольные сокращения мышц вызванные шоком, хотя, возможно, сами по себе безвредны, могут вызвать побочные повреждения — внутри этого типа оборудования много острых краев, а также другие части, находящиеся под напряжением, с которыми вы можете случайно коснуться.

    Цель этого набора рекомендаций — не напугать вас, а скорее предупредить вас о соответствующих мерах предосторожности. Ремонт телевизоров, мониторов, микроволновые печи, другое бытовое и промышленное оборудование может быть как выгодно и экономично. Только убедитесь, что это безопасно!

    • Не работайте в одиночку — в экстренных случаях присутствие другого человека может быть необходимо.
    • Всегда держите одну руку в кармане, когда поблизости есть подключенная к сети или высоковольтная система.
    • Носите обувь с резиновым дном или кроссовки.
    • Не носите украшения или другие предметы, которые могут случайно коснуться электрических цепей и проводят ток, или могут попасть в движущиеся части.
    • Установите рабочее место вдали от возможных оснований, которые могут случайно контакт.
    • Знайте свое оборудование: телевизоры и мониторы могут использовать части металлического корпуса в качестве возврата на землю, но шасси может быть под напряжением по отношению к заземление линии переменного тока. В микроволновых печах корпус используется в качестве заземления. возврат за высокое напряжение. Кроме того, не думайте, что шасси подходящая площадка для вашего испытательного оборудования!
    • Если печатные платы необходимо снять с их креплений, установите изолирующие материал между досками и все, к чему они могут привести.Держи их место с помощью шнурка или изоленты. Подоприте их изоляционными палками — пластик или дерево.
    • Если вам нужно зондировать, паять или иным образом прикоснуться к цепям при выключенном питании, разрядить (через) большие конденсаторы фильтра источника питания мощностью 25 Вт или больший резистор от 5 до 50 Ом / В приблизительное значение.

      В частности, для микроволновой печи используйте резистор от 25K до 100K, рассчитанный на не менее 5 кВ и несколько ватт при надежный зажим, ведущий к шасси. Установите резистор на конце колодца. изолированная палка.Коснитесь каждой из клемм конденсатора незаземленным конец резистора на несколько секунд. Тогда, чтобы быть вдвойне уверенным, что конденсатор, если он полностью разряжен, закоротите его выводы с помощью лезвия отвертка с хорошей изоляцией. Я также рекомендую оставить закорачивающий зажим через клеммы конденсатора при работе в качестве дополнительной страховки. В большинстве, вы взорвете предохранитель, если забудете вынуть его при включении питания микроволновая печь.

    • Подключите / отключите все измерительные провода при отключенном оборудовании и отключен.Используйте зажимы или припаяйте временные провода, чтобы добраться до тесноты. места или труднодоступные места.
    • Если вы должны зондировать под напряжением, обмотайте изолентой все, кроме последней 1/16 дюйма измерительных щупов, чтобы избежать случайного короткого замыкания может вызвать повреждение различных компонентов. Обрежьте ссылочный конец метр или осциллограф к соответствующему заземлению, так что вам нужно только щупать одной рукой.
    • Выполните как можно больше тестов при выключенном питании и оборудовании. отключен.Например, полупроводники в блоке питания телевизора или Монитор можно проверить на короткое замыкание с помощью омметра.
    • Используйте изолирующий трансформатор, если есть вероятность контакта с линией подключенные цепи. Variac (TM) не является изолирующим трансформатором! (См. Следующий раздел относительно изолирующих трансформаторов и СВЧ духовки.) Использование GFCI (прерыватель цепи замыкания на землю) защищен розетка — хорошая идея, но она не защитит вас от ударов с многих точек в линии, подключенной к телевизору или монитору, или на стороне высокого напряжения микроволновой печи духовка, например.Автоматический выключатель слишком медленный и нечувствительный, чтобы обеспечить любая защита для вас или, во многих случаях, вашего оборудования. GFCI может, однако не допускайте курения заземления щупа прицела, если вы случайно подключите заземленный осциллограф к корпусу под напряжением.
    • Не пытайтесь ремонтировать, если вы устали. Мало того, что ты будешь больше небрежно, но ваш основной диагностический инструмент — дедуктивное рассуждение — будет не работать на полную мощность.
    • Наконец, никогда ничего не предполагайте, не проверив это сами! Не выбирайте ярлыков!

    Как уже отмечалось, GFCI (прерыватель цепи замыкания на землю) НЕ защитит вас. от высокого напряжения, поскольку вторичная обмотка высоковольтного трансформатора обеспечение этого тока и любого тока, потребляемого вторичной обмоткой к земле не будет обнаружен GFCI.Однако использование GFCI желательно свести к минимуму риск удара током от участков линии схемы, если у вас нет изолирующего трансформатора.

    Изолирующий трансформатор также имеет ограниченную ценность, поскольку шасси IS возврат HV и является большим очень соблазнительным местом, чтобы коснуться, опереться или почистить против.

    И, конечно же, ни одно из этих устройств не защитит дураков от самих себя!

    Будьте предельно осторожны при работе с крышкой микроволновой печи.

    Изолирующие трансформаторы и микроволновые печи

    Нет смысла использовать изолирующий трансформатор с микроволновой печью для проверки схем высокого напряжения. Это должно быть ОГРОМНОЕ из-за высокая мощность микроволновой печи и поскольку возврат высокого напряжения является шасси, которое заземлено, оно не будет очень полезным, как отмечалось выше. Однако развязывающий трансформатор можно и нужно использовать для проверки первичной обмотки. боковые цепи, если необходимо, включая блокировки, двигатели, симистор / реле и т. д.Отключите высоковольтный трансформатор, чтобы исключить возможность высокого напряжения. шок и для уменьшения нагрузки.

    На самом деле лучшая политика — НИКОГДА не пытаться что-либо измерить. в секции HV, когда печь запитана — это почти никогда не требуется в любом случае. Сбои обычно легко обнаруживаются путем выполнения теста с духовка отключена. Если вы настаиваете на измерениях в реальном времени, подключите измеритель до подачи питания и отключать или перемещать только его датчики после отключения питания И снятия крышки ВН (даже если счетчик загорается или взрывается!).Квалифицированный обслуживающий персонал был убит электрическим током с использованием надлежащего испытательного оборудования на микроволновых печах!

    Советы по устранению неисправностей

    Многие проблемы имеют простые решения. Не думайте сразу, что ваша проблема — это некая комбинация эзотерического комплекса запутанных неудачи. Для микроволновки может быть неисправная дверца выключатель блокировки или просто перегоревший предохранитель.

    Если вы застряли, спите на нем. Иногда просто позволяя проблеме кружение в голове приведет к другому, более успешному подход или решение.Не работайте, когда вы очень устали — это и то, и другое опасны (особенно для микроволновых печей) и в основном непродуктивны (или, возможно, разрушительный — очень разрушительный).

    Если вам нужно снять крышку или произвести другую разборку, сделайте заметки о том, что винт куда пошел — могут они не все одинаковые. Больше заметок — лучше чем меньше.

    Бутылки для таблеток, канистры из пленки и пластиковые лотки для кубиков льда пригодятся для сортировка и хранение шурупов и других мелких деталей после разборки.

    Выберите хорошо освещенное рабочее место, где могут располагаться — не на ворсистом коврике с глубоким ворсом.Что-то вроде большого пластика лоток с небольшим выступом может пригодиться, поскольку он предотвращает попадание мелких деталей скатывание с рабочего стола. Лучшее место также будет относительно без пыли и позволяют приостановить поиск и устранение неисправностей, чтобы поесть, поспать или думаю, без необходимости складывать все в картонную коробку для хранения.

    Базовый набор высококачественных ручных инструментов будет всем, что вам нужно для работы на микроволновая печь. Они не обязательно должны быть действительно дорогими, но плохого качества. инструменты хуже, чем бесполезны и могут нанести ущерб.Стэнли или ремесленник в порядке. Необходимые инструменты включают в себя набор Philips и прямое лезвие. отвертки, тонкие плоскогубцы, кусачки и приспособления для снятия изоляции.

    Паяльник средней мощности и канифольный припой сердечника (никогда не используйте кислоту припой сердечника или материал для запотевания медных труб на электронном оборудовании) понадобится, если вам нужно отсоединить какие-либо припаянные провода (на намеренно или случайно) или заменить припаянные компоненты.

    Однако в большинстве силовых компонентов микроволновых печей используются беспаечные. разъемы (наконечники) и запасные части обычно также идут с ними.

    См. Документ: Устранение неисправностей и ремонт Consumer Electronics Equipment для получения дополнительной информации о пайке и техники переделки и другая общая информация.

    Ассортимент беспаечных разъемов (наконечники и гайки) удобен, когда ремонт внутренней проводки. Также потребуется обжимной инструмент, но Вариант за 4 доллара подходит для случайного использования.

    Старые мертвые микроволновые печи часто могут быть ценным источником оборудования, а иногда и даже компоненты, такие как выключатели блокировки и магнетроны, поскольку эти компоненты часто взаимозаменяемы.Не пропагандируя роль вьючной крысы, это иногда имеет свои преимущества.

    Испытательное оборудование

    Не начинайте с электронного испытательного оборудования, начните с аналитических мышление. Многие проблемы, связанные с бытовой электроникой не требуют схемы (хотя она может оказаться полезной). Большая часть чего-либо Проблемы с микроволновой печью легко решаются с помощью не более чем мультиметра (DMM или ВОМ). Осциллограф для ремонта микроволновой печи не понадобится, если только в конечном итоге вы пытаетесь исправить логику в контроллере — крайне маловероятно.

    Цифровой мультиметр или ВОМ необходим для проверки напряжения питания (НЕ высокое напряжение, однако) и проверка выключателей блокировки, предохранителей, проводка, и большинство компонентов СВЧ-генератора. Это делает не обязательно быть дорогим, но поскольку вы будете зависеть от его показаний, надежность важна. Даже относительно недорогой цифровой мультиметр от Radio Хижина подойдет для большинства ремонтных работ. Вы будете удивляться, как вы когда-либо жил без одного! Стоимость: 25-50 долларов.

    Другие полезные части «испытательного оборудования»:

    • СВЧ-детектор утечки.Доступны недорогие типы в домашних центрах или по почте. Это не очень точно или чувствительные, но лучше, чем ничего. Также смотрите разделы: «СВЧ течеискатели »и« Простые микроволновые течеискатели ».
    • Детектор мощности СВЧ. Их можно купить или сделать один от небольшой неоновой (NE2) лампы или лампы накаливания со скрученными проводами все вместе. Иногда такие самодельные решения долго не сохраняются. но обязательно подтвердит, что микроволновая мощность присутствует внутри камера печи.Примечание: при тестировании всегда держите в духовке какой-либо предмет. чашки воды достаточно.
    • Термометр (стеклянный, а не металлический) для контроля температуры воды во время силовые испытания.
    • Пробник высокого напряжения (профессиональный, а не самодельный!). Однако это действительно редко требуется. Низкое напряжение, сопротивление или непрерывность проверки выявят большинство проблем. ВНИМАНИЕ: высокое напряжение в СВЧ-печь ОТРИЦАТЕЛЬНА (-) по отношению к шасси. Должен вы случайно используете неправильную полярность измерительного щупа со своим измерителем, не меняйте местами зонды просто = это может быть последнее, что вы когда-либо делали.Отключите духовку от сети, разрядите высоковольтный конденсатор и только потом замените соединения.

    Существуют специальные испытательные приборы для магнетрона и микроволнового излучения, но если вы не в бизнесе это ненужные излишества.

    Безопасный разряд высоковольтного конденсатора

    Это важно — для вашей безопасности и для предотвращения повреждения устройства под тестируйте, а также ваше испытательное оборудование — что большой конденсатор высокого напряжения в микроволновом генераторе быть полностью разряженным, прежде чем прикасаться к чему-либо или делая замеры.Хотя они должны включать внутренние резисторы для прокачки, они могут выйти из строя. В любом случае несколько минут могут быть требуется для падения напряжения до незначительного уровня.

    Метод, который я рекомендую, заключается в использовании резистора высокой мощности примерно 5 кОм. 50 Ом / В рабочего напряжения конденсатора. Это предотвратит дуговая сварка, связанная с разрядом отвертки, но будет достаточно короткой постоянная времени, так что конденсатор упадет до низкого напряжения не более несколько секунд (в зависимости, конечно, от постоянной времени RC и исходной вольтаж).

    • Для высоковольтного конденсатора в микроволновой печи используйте 100 кОм. резистор номиналом не менее 5 киловольт и несколько ватт для вашего разгрузочный виджет, с зажимом выводящий на шасси. Как практический Дело в том, что такой резистор будет сложно найти. Итак, сделайте одну из последовательной струны от 10 до 20 1/2 Вт или 1 Вт нормальной резисторы.

      Причина выбора резистора таким образом заключается в удержании напряжения. Только обычные резисторы рассчитаны на напряжение от 200 до 500 В, но может быть и столько же. как 5 кВ на кап.Вы не хотите, чтобы высоковольтное напряжение проходило через терминалы резистора. Доступны специальные высоковольтные резисторы, но они дорогие и недоступные у обычных дистрибьюторов электроники.

    • Закрепите заземляющий провод на неокрашенном месте на шасси. Использовать датчик разряда с каждой стороны конденсатора по очереди на секунду или две. Поскольку постоянная времени RC составляет около 0,1 секунды, это должно разрядить заряд. быстро и безопасно.
    • Затем подтвердите с помощью отвертки с ХОРОШЕЙ ИЗОЛЯЦИЕЙ на конденсаторе. терминалы.Если есть большая искра, вы каким-то образом узнаете, что ваша первоначальная попытка оказалась менее чем полностью успешной. Есть очень небольшое шанс, что конденсатор может быть поврежден неконтролируемым разрядом, но при по крайней мере, опасности не будет.
    • Наконец, рекомендуется перебить конденсатор зажимом. клеммы, чтобы убедиться, что он полностью разряжен, пока вы работаете в области. Да, конденсаторы, как известно, спонтанно восстанавливают некоторые заряжать. В худшем случае вы сожжете предохранитель при включении, если забудете убери это.

    ВНИМАНИЕ: НЕ используйте цифровой мультиметр для проверки напряжения на конденсаторе, если вы не иметь подходящий датчик высокого напряжения. Если разрядка не сработала, вы можете взорвать все — включая себя.

    Подходящий разгрузочный инструмент может быть изготовлен следующим образом:

    • Припаяйте один конец резистора соответствующего размера (100 кОм, 25 Вт в этом корпус или ряд меньших резисторов) к хорошо изолированному зажиму поводок длиной от 2 до 3 футов. Не оборачивайся вокруг — это соединение должны быть защищены по соображениям безопасности.
    • Припаяйте другой конец резистора к хорошо изолированной точке контакта. например, 2 дюйма голого медного провода №14, установленного на конце 2-х футовый стержень из ПВХ или плексигласа, который будет выступать в качестве удлинительной ручки.
    • Прикрепите резистор к изолирующему стержню с помощью пластикового электрического лента.

    Этот разгрузочный инструмент защитит вас от опасной зоны. В Схема индикатора разряда конденсатора описана в документе: Тестирование конденсаторов, безопасный разряд и другие связанные При желании информация может быть встроена в инструмент разряда.

    Опять же, всегда дважды проверяйте с помощью надежного высоковольтного измерителя или закорачивая изолированной отверткой!

    Причины для разрядки конденсаторов использовать резистор, а не отвертку:

    1. Не повредит отвертки и клеммы конденсатора.
    2. Не повредит конденсатор (из-за импульса тока).
    3. Это снизит уровень стресса вашего супруга из-за того, что он не слышит эти страшные щелчки и треск.

    Попадание в микроволновую печь

    Вы аннулируете гарантию — по крайней мере, в принципе.Обычно нет гарантийные пломбы на микроволновой печи, поэтому, если вы не нанесете видимых повреждений или не повредите винты или пластик, вряд ли это обнаружится. Вам нужно принять решение. Микроволновую печь, на которую распространяется гарантия, вероятно, следует вернуть за гарантийное обслуживание при возникновении любых проблем, за исключением наиболее очевидных и простые решения.

    Отключите прибор от сети! Обычно покрытие из листового металла сверху и по бокам легко снимается после отвинчивания головки 8-16 или шестигранной головки саморезы по металлу.Большинство из них находится сзади, но некоторые могут ввинчиваться в стороны. Обычно они не все одинаковы! По крайней мере, один из них включает стопорная шайба для надежного заземления крышки на корпус.

    Обратите внимание, что на некоторых духовках (я слышал, что это делают некоторые модели Sharp), там также может быть один винт, который немного длиннее других, чтобы войти в выключатель блокировки защитного футляра и предотвращает подачу питания на духовку, если она отсутствует или вместо него используется один из более коротких винтов. Итак, при снятой крышке внутри ничего не запитывается (что хорошо вещь для безопасности!).Но когда крышка заменены винтами в случайных местах, велика вероятность что духовка больше не работает. Вроде как русская рулетка. И, если его затем доставят в сервисный центр, они узнают, что у кого-то есть был внутри. Если они не совсем честны, они могут делать любые заявить, что они хотят, что могло быть повреждено, даже если все, что вы сделали был снят и заменил крышку, ничего не трогая внутри. «Ремонт обойдется в 195 долларов, потому что вы взорвали сенсорную панель, сняв покрытие.»

    Поэтому важно учитывать любые различия. в винтовых типах, чтобы их можно было вернуть на то же место. Обложка будет затем поднимите и снимите. Обратите внимание, как пальцы на крышке сцепляются с основной шкаф — они важны для предотвращения микроволнового утечка после повторной сборки.

    См. Стандартный отсек для электроники микроволновой печи. для идентификации деталей. Не все духовки так широко открыты. Если твой компактный блок, все действительно можно сжать воедино.:) Подробности будут различаются в зависимости от производителя и модели, но большинство основных компонентов будут выглядят довольно похоже на изображенные на фото. Обратите внимание, что для этой модели лампа духовки находится внутри отсека электроники, рядом с напряжение на нити магнетрона — менять лампочку здесь действительно лучше оставлено профессионалу, если вы иначе не войдете внутрь!

    Разрядите высоковольтный конденсатор, как описано в разделе: Безопасный разряд высоковольтного конденсатора прежде чем даже подумать о том, чтобы что-нибудь прикоснуться.

    Схема, показывающая все компоненты производства электроэнергии, обычно приклеивается к внутренней стороне крышки. Сколько контроллера в комплекте варьируется, но обычно минимален.

    К счастью, все части микроволновой печи можно легко заменить, а большинство детали для микроволнового генератора легко доступны в любом месте например MCM Electronics, Dalbani и Premium Parts.

    Соберите в обратном порядке. Будьте особенно осторожны, чтобы не защемить провода при установке крышки.К счастью, внутри микроволновки широко открыта, и это несложно. Убедитесь, что ВСЕ металлические пальцы вокруг передней кромки плотно прилегать к кромке передней панели. Это важно, чтобы избежать микроволнового излучения, если волновод или магнетрон получить какие-либо физические повреждения. Убедитесь, что вы удалили винты. вернитесь в нужные места, особенно в то, что обосновывает крышка к шасси.



  • Вернуться к FAQ по ремонту микроволновой печи Содержание.

    Принципы работы

    Мгновенное (2 минуты на ВЫСОКОМ) СВЧ-печи теория

    См. Стандартный отсек для электроники микроволновой печи. для идентификации деталей.

    Типичная микроволновая печь использует от 500 до 1000 Вт микроволновой энергии. на частоте 2,45 ГГц для нагрева пищи. Этот нагрев вызван в основном вибрацией. молекул воды. Таким образом, пластиковые, стеклянные или даже бумажные контейнеры будут нагреваться только за счет теплопроводности от горячей пищи. Есть небольшая передача энергия непосредственно к этим материалам.Это также означает, что еда не должен быть проводником электричества (попробуйте нагреть чашку дистиллированной воды) и что электромагнитная индукция (используется в других местах для высокочастотных бесконтактный обогрев) не задействован.

    Что примечательного в 2,45 ГГц? Не так много. Молекулы воды не резонансный на этой частоте. Широкий диапазон частот подойдет для нагрева вода эффективно. 2,45 ГГц была выбрана, вероятно, по ряду других причин. в том числе отсутствие вмешательства в существующие присвоения электромагнитного спектра и удобство в реализации.Кроме того, длина волны (около 5 дюймов) дает разумное проникновение микроволновой энергии в пищу. 3 дБ (половина мощность) составляет около 1 дюйма для жидкой воды — половина мощности поглощается в внешний 1 дюйм глубины, еще 1/4 мощности в следующем дюйме, и так вперед.

    От: Барри Л. Орниц ([email protected]).)

    «Промышленные печи по-прежнему часто работают на частоте 915 МГц и других частотах около 6 Также используются ГГц.

    Вода имеет множество резонансов во всем спектральном диапазоне, но самый низкий Частота резонанса вращательного резонанса составляет около 24 ГГц.разное резонансы возникают в миллиметровом диапазоне волн через инфракрасный порт.

    Для справок обратитесь к книгам Таунса и Горди по микроволновой спектроскопии «.

    Поскольку полость камеры духовки хорошо отражает микроволны, почти все энергия, вырабатываемая духовкой, используется для нагрева пищи и нагрева скорость, таким образом, зависит только от доступной мощности и количества еды. приготовлено. Если не учитывать потери из-за конвекции, время нагрева пищи составляет примерно пропорционально его весу.Таким образом, на две чашки воды потребуется примерно вдвое больше долго доводить до кипения как один.

    Отопление не изнутри (как принято считать). Проникновение глубина микроволнового излучения составляет несколько сантиметров, так что снаружи готовится быстрее чем внутри. Однако, в отличие от обычной духовки, микроволновая энергия проникает в эти несколько сантиметров, а не наносится полностью снаружи еды. Заблуждение может возникнуть при выборке чего-то вроде начинка для пирога только что из микроволновки (или в обычной духовке для этого иметь значение).Так как пирог остывает только снаружи, внутренняя начинка окажется намного горячее, чем корка, и останется таким в течение много времени.

    Один очень реальный эффект, который может возникнуть с жидкостями, — это перегрев. это можно нагреть чистую жидкость, например воду, до температуры выше точки кипения если нет центров образования пузырьков, таких как пылинки или контейнер несовершенства. Такая перегретая жидкость может внезапно и сильно закипеть. при вынимании из духовки с опасными последствиями.Это может произойти в микроволновой печи, поскольку нагревание относительно равномерное по всей жидкости. В плите нагрев осуществляется за счет теплопроводности от горелки или змеевика и там будет достаточно возможностей для образования маленьких пузырьков на дне задолго до весь объем достиг точки кипения.

    Большинство металлических предметов следует исключить из микроволновой печи, так как любые острые предметы края (области с высоким градиентом электрического поля) могут создавать искры или искрение, которое, по крайней мере, является опасностью пожара.Безопасный металл в микроволновой печи полки будут иметь красиво закругленные углы.

    Никогда не используйте микроволновую печь без каких-либо предметов внутри, так как СВЧ-генератор не имеет нагрузки — вся энергия скачет вокруг внутри многое отражается обратно в источник. Это может вызвать дорогостоящее повреждение магнетрона и других компонентов.

    Почему микроволны не просачиваются сквозь стекло?

    «Я пытаюсь выяснить, из чего состоит стакан в микроволновой печи. точно.я не смог получить лучшего ответа, чем «проволочная сетка». Если вы можете помочь, я буду очень признателен ».

    В стеклянную панель встроена проволочная сетка. Поскольку отверстия в сетке намного меньше, чем длина волны 2,45 ГГц микроволн (около 5 дюймов или 12,5 см), он практически непрозрачен для микроволны и практически вся энергия отражается обратно в полость печи.

    (От: Филиппа (я куплю гласную) Гещикевич (filipg @ repairfaq.org).)

    Приветствия. Вы когда-нибудь видели «сетчатый» спутниковый диск вблизи? Вы будете обратите внимание, что он выглядит так, как будто он сделан из простой проволочной сетки, которая можно получить в строительном магазине (в США это называется «куриный забор» :-). Причина, по которой это работает, заключается в том, что волна, которую поднимает блюдо длиннее отверстия в сетке. Попробуйте сыграть в теннис мяч на «проволочной сетке» в микроволновке — БУДЕТ работать, потому что мяч больше лунок. Волна в микроволновке около 2.5 см «в длину» … если отверстия меньше этого (на самом деле, вы хотите, чтобы они были как можно меньше — без ущерба для «наблюдение за едой» — чтобы свести к минимуму любые паразитные и гармонические волны от побега … как прыгающие мячи для тенниса, гольфа и пинг-понга и шарики с сетки — вы хотите поймать все возможные размеры — пока все равно будет видно насквозь) они ничего не выпустят из духовой шкаф.

    Кстати, это не совсем «стекло», а скорее «бутерброд» из стекла, от снаружи проволочная сетка (обычно лист металла, или просверлил с отверстием — как маска цветного ТВ ЭЛТ!), и листом стекла или пластика, чтобы убедиться, что пища разбрызгивается и конденсацию паров легко очистить — представьте, что соскребаете сетку!

    Как работает микроволновая печь

    Работа микроволновой печи действительно очень проста.Это состоит из двух частей: контроллера и СВЧ-генератора.

    Принципиальная схема схемы генерации микроволн и частей контроллер обычно приклеивается к внутренней стороне крышки.

    Контроллер определяет, сколько времени готовит, переключая микроволновую энергию включить и выключить. Уровень мощности определяется соотношением времени включения и времени выключения. в 10-30 секундном цикле.

    Микроволновый генератор питается от сети переменного тока. повышает его до высокого напряжения, и применяет это к специальному типу вакуумной трубки, называемому магнетроном. изменилось с его изобретения во время Второй мировой войны (для радара).

    Контроллер

    В состав контроллера обычно входит микрокомпьютер, хотя и очень недорогой. устройства могут иметь просто механический таймер (что по иронии судьбы, вероятно, дороже в производстве!). Контроллер запускает цифровые часы и таймер готовки; устанавливает уровни мощности СВЧ; запускает дисплей; и в высоком производительность духовок, контролирует датчики влажности или температуры.

    Уровень мощности в большинстве микроволновых печей устанавливается регулировкой ширины импульса СВЧ-генератор обычно с циклом, который длится 10-30 секунд.За Например, HIGH будет гореть постоянно, MEDIUM может быть 10 секунд, 10 секунд, а LOW может быть 5 секунд включен, 15 секунд отключен. Сила соотношения не совсем линейны, так как период разминки составляет от 1 до 3 секунд. после включения микроволновой печи.

    Однако в некоторых моделях используется более тонкое управление, вплоть до непрерывного диапазон мощности. Обычно это инверторные модели, в которых используется больше сложный тип источника питания, чем простой трансформатор высокого напряжения, конденсатор, выпрямитель, система описана ниже.Однако были некоторые еще в 1970-х, которые делали это с длительностью импульса около 1 секунды модулированный цикл, достаточно быстрый, чтобы иметь тот же эффект, что и непрерывное управление для всех практических целей.

    Рабочие напряжения для контроллера обычно выводятся с понижением трансформатор. Контроллер активирует схему генерации микроволн. с помощью реле или симистора.

    Датчики

    Более сложные печи могут включать в себя различные датчики. Наиболее распространены датчики температуры и влажности.Конвекционная печь будет включать датчик температуры над камерой духового шкафа.

    Поскольку эти датчики подвергаются воздействию пищи или ее паров, отказы Сами сенсорные щупы встречаются часто.

    Вентиляторы охлаждения

    Поскольку от 30 до 50 процентов мощности микроволновой печи рассеивается в виде тепло в магнетроне, охлаждение чрезвычайно важно. Всегда проверяйте Охлаждающий вентилятор / двигатель от пыли и грязи, при необходимости смажьте. Пара капли масла для электродвигателя или 3-в-1 будут иметь большое значение.Если есть ремни, осмотрите их на предмет износа и при необходимости замените.

    Духовка, которая отключается через несколько минут работы, может охладиться. проблема, неисправный термостат перегрева, неисправный магнетрон или работал от очень высокого сетевого напряжения переменного тока, увеличивая мощность печи.

    Одно интересное замечание: поскольку от 30 до 50 процентов мощности уходит через вентиляционные отверстия в задней части как тепло, микроволновая печь действительно только более эффективна, чем обычные средства, такие как плита или газовая или электрическая духовка для обогрева небольшие количества чего угодно.С обычной духовкой или плитой потраченная впустую энергия идет на нагрев кастрюли или духовки, воздуха и так далее. Однако это относительно не зависит от количества пищи и может рассматриваться как фиксированные накладные расходы. Следовательно, есть точка пересечения, за которой больше эффективнее использовать обычное тепло, чем высокотехнологичные микроволновые печи.

    СВЧ-генератор

    Это подсистема, которая преобразует мощность сети переменного тока в микроволновую энергию. В большинстве микроволновых печей используется метод грубой силы, который состоит из 5 частей: трансформатора высокого напряжения (HV), работающего от сети переменного тока, Высоковольтный выпрямительный диод, высоковольтный конденсатор, магнетрон, волновод к камере печи.(Некоторые используют твердотельный инвертор вместо простого высоковольтного трансформатора. Это будет обсуждаться позже.)

    Самый распространенный СВЧ-генератор состоит из следующих элементов:

    • Высоковольтный трансформатор. Обычно вторичная обмотка составляет около 2000 VRMS. от 0,5 до 1 А — больше или меньше в зависимости от номинальной мощности духовки. Также будет обмотка низкого напряжения для нити магнетрона (3,3 В при 10 А типично).

      Вы не можете пропустить это, так как это самый большой и тяжелый видимый компонент после снятия крышки.Будет пара быстроразъемных клемм для входа переменного тока — пара выводов для нити магнетрона. и один подключение для выхода ВН. Возврат ВН будет прикреплен непосредственно к рама трансформатора и, следовательно, шасси.

      В этих трансформаторах используется как можно меньше меди. В первичная обмотка для 115 В переменного тока обычно составляет всего 120 витков толстого провода, то есть около 1 витков на вход и выход вольт (это примерно 1/4 числа витков в «нормальный» силовой трансформатор.(Обычно можно посчитать первичный Оказывается, разглядывая как заведено — разборки не требуется!) Так что там будет около 3 витков для нити магнетрона и 2080 витков для обмотка высокого напряжения для упомянутого выше трансформатора. Причина, по которой они может уйти с таким небольшим количеством оборотов, что он работает с полной загрузкой около 90 процентов времени, но все еще находится на краю насыщенности ядра. Компоненты ВН фактически соответствуют характеристикам трансформатора ВН. Производительность пострадает, если значение мкФ замененного высоковольтного конденсатора не будет равным. близок к оригиналу.

      Также в сердечнике трансформатора обычно имеется «магнитный шунт». Это обеспечивает некоторое ограничение тока, возможно, для компенсации различных условия нагрузки магнетрона. Однако одного сокращения недостаточно. с вероятностью поражения электрическим током, если вы войдете в контакт с Обмотка ВН!

    • Выпрямитель — обычно от 12000 до 15000 КДП при около 0,5 А. Наиболее обычно это будет прямоугольный или цилиндрический, около 0,5 дюйма в длину. с проволочными выводами.Иногда это коробка, прикрученная к шасси. Один конец будет электрически соединен с шасси.
    • Конденсатор — от 0,65 до 1,2 мкФ при рабочем напряжении около 2000 В переменного тока. Запись что такое использование «рабочего напряжения» может вводить в заблуждение как фактическое напряжение на конденсаторе может превышать это значение во время работы. Конденсатор имеет металлический корпус с быстроразъемными клеммами наверху (один конец). Всегда разрядите конденсатор, как описано ниже, прежде чем прикасаться к чему-либо внутри после снятия крышки.
    • Магнетрон — трубка для производства микроволн включает нагретую нить накала катод, многорезонансные полости с парой постоянных керамических колец магниты для вывода электронных лучей на спиральные орбиты и выходную антенну. Магнетрон чаще всего имеет форму коробки с ребрами охлаждения в средней части, соединения нити накала / высокого напряжения в нижней части и антенна (скрытая волноводом) сверху. Иногда он имеет цилиндрическую форму, но это менее употребителен. Частота микроволн обычно 2.45 ГГц.

    При утилизации деталей из мертвых микроволновых печей сохраните высоковольтные компоненты. (трансформатор, конденсатор и диод) как группа (при условии, что все хорошо). Затем, если требуется ремонт другой духовки, возможно, лучше замените все 3 и оба, потому что это устраняет неопределенность, если более 1 часть вышла из строя или незначительна, и они были разработаны, чтобы иметь лучшая совместимость.

    Трансформатор высокого напряжения

    (От: Джона Де Армонда.)

    Трансформатор носит несколько названий, в зависимости от того, где вы находитесь.Переменная сопротивление, поток рассеяния, поток рассеяния и т. д. Это точно то же самое конструкция и принцип работы как неоновый трансформатор, некоторые виды HID световые балласты и трансформаторы постоянного тока некоторых серий.

    Ядро — это почти стандартное ядро ​​»E» (или ядро ​​»H», если хотите) с одним исключение. Центральная ножка имеет воздушный зазор. Обмотки на концах ножек буквы «E» вместо центральной ноги.

    Есть два магнитных пути вокруг сердечника для поля, создаваемого в первую очередь путешествовать.По периферии и по вторичному и вокруг центральную ногу и через воздушный зазор. Поле, движущееся по центру нога не пересекает вторичную обмотку и не наводит напряжение.

    Без нагрузки большая часть поля перемещается на периферию, очень много Путь из твердого железа с более низким сопротивлением, индуцирующий полное вторичное напряжение, пропорциональное к коэффициенту оборотов. По мере того, как ток течет во вторичной обмотке, встречный MMF увеличивает сопротивление периферийного пути, так что часть потока проходит через центральная нога.С меньшим потоком, перемещающимся по периферии и пересекающим вторичный, вторичное напряжение падает, поскольку ток остается около одна и та же. В пределе, если вторичный закорочен, периферийный путь будет таким большое сопротивление, что большая часть потока проходит через центральную опору и через воздушный зазор. Тот же ток, что и раньше, течет через вторичную обмотку, но равен нулю. вольт.

    Когда размеры сердечника и зазора установлены правильно, трансформатор ведет себя как почти идеальное устройство постоянного тока.То есть вторичный напряжение изменяется по мере необходимости, чтобы поддерживать тот же ток, протекающий через изменяющийся нагрузка. Именно то, что доктор прописал, чтобы магнетрон оставался счастливым.

    Вторичный ток можно увеличить, открыв воздушный зазор. Это вызывает сопротивление этого пути и заставляет большее поле проходить через вторичную ногу. Закрытие разрыва дает противоположный эффект.

    Центральную ножку часто называют магнитным шунтом, и часто это отдельный кусок ламинированного железа застрял между катушками и приварен TIG место.Tesla Coilers часто используют неоновый трансформатор. и либо полностью выбить шунт, либо притереть его, чтобы открыть воздушный зазор. Эта модификация приводит к тому, что трансформатор выдает намного больше тока, чем он. предназначен для — хотя бы ненадолго 🙂 То же самое работает с трансформаторы для микроволновых печей (ТО).

    Такая конструкция микроволновой печи является жизненно важной частью сохранения анода магнетрона. ток в пределах спецификации. Магнетрон электрически представляет собой диод. Диод, который не ограничен выбросами, будет потреблять разрушительный ток, если не извне ограничено.Благодаря такой конструкции нить можно долго и хорошо нагревать. жизнь и трубка не убежала. Дизайн также жизненно важен для защиты магнетрон от потенциально опасных условий, таких как работа печи пустой, искрящийся и т. д.

    Для создания аппарата для дуговой сварки популярно использовать несколько ТО. Это работает вполне ну именно потому, что эти трансформаторы являются устройствами постоянного тока — именно то, что требуется для сварки штучной сваркой. Если бы они были обычными трансформаторы, первый раз стержень коснулся работы и закоротил вторичный, будет течь ток короткого замыкания, выключатель отключится или синий дым просочится наружу.

    Аналогичным образом можно отключить вторичную обмотку высокого напряжения и заменить ее. с подходящим количеством витков толстого провода подключите мостовой выпрямитель и есть хорошее зарядное устройство постоянного тока. Тщательно выбирайте повороты и он будет выполнять этапы накопления / поглощения интеллектуального трехступенчатого алгоритма зарядки.

    Изготовление и работа магнетрона

    Магнетрон с резонатором был изобретен англичанами перед Второй мировой войной. это многие считают его изобретением, наиболее важным для победы союзников в Европе.

    История гласит, что вскоре после войны исследователь компании Raytheon Корпорация, доктор Перси Спенсер, стояла возле одного из мощных радаров. единиц и заметил, что шоколадный батончик в кармане его рубашки стал мягче. в типичный менталитет настоящего ученого: «Я должен знать, почему это произошло», он решил разобраться дальше. Амана Радаранге и все будущее Результатом стали микроволновые печи.

    Вот два описания конструкции магнетрона. Во-первых, что вы наверняка найдете, если вы пойдете в библиотеку и прочитаете о радаре.(Некоторые действительно старые микроволновые печи также могут иметь классический дизайн.) вскрытие мертвого магнетрона того типа, который, вероятно, находится в микроволновой печи на вашей кухне. (Пункты с (1) по (6) в следующих разделах применяются к каждому введите, а пункты с (7) по (9) применимы к обоим типам.)

    Более подробную информацию с красивыми диаграммами смотрите в статьях на Веб-сайт Microtech. Темы включают основы теории микроволнового излучения, а также полное обсуждение конструкции магнетрона микроволновой печи и принципов операция.

    Конструкция магнетрона — базовый учебник описание
    Это описание вы найдете в любом учебнике по радарам или микроволновой печи. инженерия. Оригинальный Amana Radarange и другие микроволновые печи раннего периода. вероятно, использовал этот дизайн.
    1. Цилиндрический катод электронной эмиссии, расположенный в центре. Это снабжается импульсным или непрерывным питанием многих тысяч вольт (отрицательный по отношению к аноду.
    2. Цилиндрический анодный блок, окружающий, но отдельный и хорошо изолированный от катод.
    3. Множественные цилиндрические резонаторные полости на фиксированном радиусе от катода расточен в анодном блоке. Каналы соединяют полости с центральной зоной в котором расположен катод.

      Длина волны микроволновой энергии примерно в 7,94 раза больше диаметр полостей. (Для частоты 2,45 ГГц (12,4 см) используется в микроволновой печи это приведет к получению полости диаметром приблизительно 0,62 дюйма (15,7 мм).

    4. Антенный датчик в одной из цилиндрических полостей, соединяющий микроволновая энергия в волновод.
    5. Вся сборка помещена в мощное магнитное поле (несколько тысячу Гаусс по сравнению с магнитным полем Земли около 0,5 Гаусса). Обычно это обеспечивается постоянным магнитом, хотя у электромагнитов есть также использовались. В оригинальном дизайне использовались огромные, несколько подковообразные. постоянные магниты, которые были одними из самых мощных в то время.
    6. Охлаждение анодного блока должно обеспечиваться принудительным воздухом, водой или маслом. поскольку процесс генерации микроволн составляет всего от 60 до 75 процентов эффективные, и это часто лампы большой мощности (много киловатт).
    Конструкция магнетрона — современная СВЧ духовка
    Это описание специально для 2М214 (который я разобрал) или подобные типы используются в большинстве агрегатов средней и высокой мощности. Тем не мение, почти все другие магнетроны, используемые в современных домашних микроволновых печах, должны быть очень похожий.

    Номера позиций указаны на схеме в разделе: Схема поперечного сечения типичного магнетрона.

    См. Также эту фотографию типичного анода магнетрона и Резонансная структура.Это вид через анодный цилиндр. от конца нити трубки. См. В тексте ниже названия деталей и Габаритные размеры.

    1. Нить накала и катод — одно в одном и изготовлены из твердого вольфрама. проволока диаметром около 0,020 дюйма (0,5 мм), сформированная в виде спирали с диаметром от 8 до 12 витков, диаметром 5/32 дюйма (4 мм) и длиной чуть более 3/8 дюйма (9,5 мм). В катод покрыт материалом, который хорошо испускает электроны.

      Примечание: это покрытие — единственный материал, содержащийся в микроволновой печи. магнетрон, который может быть опасен.Бериллий, токсичный металл, может может использоваться в виде керамики из оксида бериллия (BeO) в больших радарах магнетроны благодаря отличной теплопроводности. Но не должно быть присутствует в современных бытовых микроволновых печах. Однако см. Раздел: БЕЗОПАСНОСТЬ.

      Нить накала получает питание через пару сильноточных ВЧ-дросселей — дюжину или около того витков толстого провода на ферритовом сердечнике — для предотвращения утечки микроволн обратно в цепь накала и отсек электроники печи. Типичный мощность накала 3.3 В переменного тока при 10 А.

      На катод подается пульсирующее отрицательное напряжение с пиковым значением до 5000 В.

    2. Анод представляет собой цилиндр из меди толщиной 0,062 дюйма (1,5 мм) с внутренний диаметр 1-3 / 8 дюйма (35 мм) и длина около 1 дюйма (25,4 мм).

      Стальные пластины (которые, вероятно, помогают формировать магнитное поле, см. Ниже) и тонкие стальные кожухи (к которым прикреплены изоляторы накала и антенны). герметичные) привариваются к концам цилиндра.

      Выводы / опоры нити проходят через цилиндрический керамический изолятор. плотно прилегает к нижней крышке, а затем проходит через отверстие в нижнем конце тарелка.

    3. Вместо цилиндрических полостей (как в большинстве описаний) радиолокационных магнетронов) имеется набор из 10 медных лопаток 0,062 дюйма (1,5 мм) толщиной и приблизительно 1/2 дюйма (12,7 мм) в длину и 3/8 дюйма (9,5 мм) в ширину. Эти припаяны или припаяны серебром к внутренней стенке облицовки цилиндра внутрь, оставляя центральную область 5/16 дюйма (8 мм) свободной для нити / катода.

      Это пространство окружают края 10 лопаток толщиной 0,062 дюйма (1,5 мм). с зазорами примерно.04 дюйма (1 мм) между ними.

      Медные закорачивающие кольца на обоих концах около центра соединяют чередующиеся лопатки. Таким образом, все лопатки с четными номерами закорочены между собой, а все нечетные пронумерованные лопатки закорочены между собой. Конечно, все кольца также все закорочены снаружи, где они присоединены к внутренней стене цилиндра.

      Эта структура приводит к множеству резонансных полостей, которые ведут себя как наборы очень качественных настроенных схем L-C с низкими потерями и острым пиком в 2.45 ГГц. На этой высокой частоте отдельные катушки индуктивности и конденсаторы не используются. Индуктивность и емкость обеспечиваются точным конфигурация и расстояние между медными лопатками, закорачивающими кольцами и анодом цилиндр.

    4. Соединение выполняется около середины одной лопасти, чтобы действовать как выход отбор мощности. Он проходит через отверстие в верхней торцевой пластине и выходит из трубка через цилиндрический керамический изолятор, прикрепленный к верхней крышке, и крепится к запрессованному колпачку антенны с носиком.
    5. Вся сборка помещена в мощное магнитное поле (несколько тысячу Гаусс по сравнению с магнитным полем Земли около 0,5 Гаусса). Это обеспечивается парой керамических кольцевых магнитов, размещенных сверху. и нижние крышки анодного цилиндра. Для 2М214 это примерно Внешний диаметр 2-1 / 8 дюйма (54 мм), внутренний диаметр 1-13 / 16 дюйма (46 мм), толщина 1/2 дюйма (12,7 мм).
    6. Набор тонких алюминиевых пластин, служащих радиатором для удаления значительных количество потерянного тепла, производимого в процессе генерации микроволн, поскольку его эффективность составляет всего от 60 до 75 процентов.Это прессовая посадка на анод магнетрона, а также контактирует с корпусом магнетрона. Там будет всегда быть охлаждающим вентилятором, чтобы продувать воздух через этот узел.

      Анод и корпус магнетрона находятся под потенциалом земли и подключены к шасси.

    Конструкция магнетрона — общие черты
    Следующие пункты применимы ко всем типам магнетронов.
    1. Зазор между катодом и анодом, а также резонансные полости — все в вакууме.
    2. При подаче питания электроны текут с катода на анод.Магнитный поле заставляет их путешествовать по изогнутым путям в пучках, как спицы колесо. Самый простой способ описать происходящее — это то, что электрон пучки задевают отверстия резонирующих полостей в аноде и стимулировать производство микроволновой печи аналогично тому, что происходит, когда вы подуйте через горлышко бутылки из-под колы или через свисток.
    3. Частота / длина волны микроволн в основном определяется размером и форма резонирующих полостей — не магнитным полем, как это в народе думали.Однако сила магнитного поля влияет на пороговое напряжение (минимальное анодное напряжение, необходимое для магнетрона для генерации любых микроволн), выходной мощности и эффективности.

    Схема поперечного сечения типичного магнетрона

    Действительно необычное искусство ASCII ниже представляет (или должно представляют) поперечное сечение магнетрона типа 2М214 (не в масштабе) через центр при взгляде сбоку.

                                    ________
                                   | ____ |
                                   | _ | | _ | Крышка антенны
                                   / | ____ | \
                                  | | || | | Антенный изолятор
                                  | | || | |
                          xxxxxxxx | __ | || | __ | xxxxxxxx RF уплотнительная прокладка
              ____________________ | || | ____________________
             | | (5) || || || (5) | |
             | | Вверх || || || Вверх | |
             | | Магнит || || || Магнит | | Внешний корпус
             | | __________ || || || __________ | |
             | ______ | \\ | ______ |
             | / ____ (7) \\ ____ \ |
             | ____________ || \ __ ______ \\ / || ____________ |
             | || _______ | __ __ | _ \\ ___ || |
             | ____________ || | о || о | || (4) || ____________ |
             | || | о || о | || (6) | Ребра радиатора
             | ____________ || Vane | о || о | Vane || ____________ |
             | || (3) | о || о | (3) || |
             | ____________ || | о || о | || ____________ | o: нить
             | || _______ | (1) || о | _______ || | спираль
             | ____________ || __ | _ |||| _ | __ || ____________ |
             | || ____ / || || \ ____ ||


    Принципиальная схема СВЧ генератора

    Практически все микроволновые печи имеют одинаковую конструкцию. генератор.Это привело к относительно простой системе, изготовленной на бюджетный.

    Типовая схема показана ниже. Вот такая диаграмма вы скорее всего найду наклеенную внутри металлическую крышку. Только силовые цепи вероятно, включены (не контроллер, если это не простой двигатель с приводом таймер), но поскольку большинство проблем будет в микроволновом генераторе, это схема может быть всем, что вам нужно.


                                          || + ------------------------ +
                                          || (3.3 В переменного тока, 10 А, стандартное |
                            Реле TP или || + ------------ + ------ + FA F | Магнетрон
           _ I I __ Симистор || | + - | ---- | - +
       о --- _--- / - + --- / - ---- / ---- + || + ------ || ---- + | | _ _ | |
                    | ) || (ВН Cap | | \ / |
      AC I \ I = Блокировка) || (__ | __ | ___ |
     Линия | TP = термическая защита. ) || (2000 В переменного тока _ \ _ / _ + ---- |: - +
       o ------------ + ------------------- + || (0,5 A | HV | '-> Micro-
                                          || (типичный | диод | волны
           (Контроллер не показан) || + ------------ + --------- +
                                                         _ | _
                                                          -  Заземление


    Обратите внимание на необычную конфигурацию схемы - магнетрон находится поперек диода, не конденсатор, как в «нормальном» блоке питания.Это означает, что пиковое напряжение на магнетроне - это вторичная обмотка трансформатора + напряжение через конденсатор, поэтому пики будут приближаться к пиковому значению трансформатор или почти 5000 В в примере выше. Это полуволновое напряжение удвоитель. Форма выходного сигнала выглядит как синусоида с размахом напряжения, равным p-p напряжение вторичной обмотки трансформатора с его положительными пиками на шасси земля (без нагрузки). Пики отрицательные по отношению к шасси. В отрицательные пики будут несколько раздавлены под нагрузкой.Будьте предельно осторожны - вверх до 5000 В при наличии усилителей! ВНИМАНИЕ! Никогда не пытайтесь просматривать этот сигнал на осциллограф, если у вас нет коммерческого пробника высокого напряжения и вы не знаете, как использовать его безопасно!

    Самый простой способ проанализировать работу полуволнового удвоителя - с помощью магнетрон (временно) снят с цепи. Тогда это становится простым полуволновой выпрямитель / фильтр до тех пор, пока напряжение на конденсаторе затронутые - что будет примерно V (пик) = V (RMS) * 1,414, где V (RMS) это выход высоковольтного трансформатора.Напряжение на ВН выпрямитель тогда будет: V (пик) + V, где V - форма волны вне трансформатор. Нагрузка магнетрона, проходящая через высоковольтный диод, уменьшает пик значение этого в некоторой степени - там, где происходит большая часть его проведения.

    Обратите внимание, что есть различие в этикетках на соединениях нити накала магнетрон. Функционально, наверное, неважно, в каком они направлении связаны. Однако типичная схема (как указано выше) показывает, что FA собирается узел присоединен к аноду высоковольтного диода, а F идет к одиночному Клемма накала на высоковольтном трансформаторе.

    ВНИМАНИЕ: это означает, что если магнетрон отсутствует или потребляемая мощность по какой-то причине - как открытая нить накала - до V (пик) будет все еще присутствует на конденсаторе при отключении питания. В конце нормальная работа, некоторые из них, вероятно, будут немедленно разряжены, но будут вряд ли упадет ниже 2000 В из-за нагрузки, поскольку магнетрон не проводить при низких напряжениях.

    В некоторых моделях использовались другие типы источников питания, включая преобразователи частоты - но их сложно превзойти простоту, дешевизну и надежность конфигурации полуволнового удвоителя.См. Раздел: Источники питания высокого напряжения инверторного типа.

    В составе конденсатора также обычно имеется дренажный резистор, который не показан. ОДНАКО: НЕ ПРИНИМАЙТЕ ЭТОГО ДОСТАТОЧНО ДЛЯ РАЗРЯДА КОНДЕНСАТОРА - ВСЕГДА ДЕЛАЙТЕ ЭТО, ЕСЛИ ВАМ НЕОБХОДИМО КАСАТЬСЯ ЧТО-НИБУДЬ В СВЧ-ГЕНЕРАТОРЕ ПОСЛЕ ПЕЧЬ ВКЛЮЧЕНА. Выпускной клапан может быть неисправен и открыт при этом. не влияет на работу печи и / или постоянная времени может быть долгой - минуты. Некоторые духовки могут вообще не иметь спускного устройства.

    Вдобавок скорее всего будет термостат перегрева - тепловой протектор - где-то в первичной цепи, часто прикрученный к магнетрону дело. Также физически может быть термопредохранитель или другой протектор. в другом месте, но последовательно с первичной обмоткой к высоковольтному трансформатору.

    Другие части коммутируемой первичной цепи включают блокировку духовки. переключатели, вентилятор охлаждения, мотор поворотного стола (если есть), свет духовки и т. д.

    Блокировочные выключатели

    Различные выключатели блокировки дверцы предотвращают случайное генерирование микроволн если дверь не закрыта полностью.По крайней мере, один из них будет напрямую последовательно с первичной обмоткой трансформатора, так что короткое замыкание в реле или симисторе не может случайно включить микроволновую печь при открытой дверце. Блокировки должны активироваться в правильной последовательности, когда дверь закрывается или открывается.

    Интересно, что еще одна блокировка настроена на прямое замыкание линии питания. если он активирован в неправильной последовательности. Блокировки разработаны так что если дверь правильно выровнена, они будут правильно чередоваться.В противном случае в линии электропитания произойдет короткое замыкание, что приведет к повреждению предохранителя. продуть принудительное обслуживание духовки. Это усложняет невежественный потребитель просто обходит дверные блокировки, если они выйдут из строя или печь с открытой дверцей в качестве обогревателя помещения - и защищает производитель от судебных исков. (Эта блокировка может быть известна как "фиктивный переключатель" по понятным причинам и часто даже не упоминается в схемах / частях manifest.) Конечно, если этот переключатель когда-либо действительно будет использоваться, не только предохранитель перегорел, но контакты переключателя, скорее всего, будут повреждены высоким начальный ток! Это также означает, что, вероятно, было бы неплохо замените выключатель блокировки, который мог быть поврежден, если ваша духовка выходит из строя из-за перегоревшего предохранителя из-за проблемы с дверью.

    Неисправные блокировки дверцы составляют большинство проблем микроволновой печи - возможно, до 75 процентов. Это неудивительно, учитывая, что два из трех переключателей проходит полный ток печи - любое ухудшение контакты приводят к увеличению сопротивления, что приводит к их нагреву и дальнейшему ухудшение. А открытие дверцы для прерывания цикла готовки приводит к искрение на контактах. Полные срывы - обычное дело! Если какой-либо дефект дверные выключатели найдены, наверное, стоит заменить их все как пока духовка уже отдельно.

    Типовые дверные выключатели и их функции:

    • Обнаружение двери : вход в микроконтроллер для индикации состояния дверь.
    • Монитор блокировки : закорачивает линию переменного тока (и перегорает главный предохранитель) если первичная блокировка не открывается из-за неправильной последовательности дверные выключатели или вышедший из строя выключатель.
    • Первичная блокировка : последовательно с высоким напряжением (магнетрон) Блок питания отключает питание, когда дверь открыта.

    Обратите внимание, что если переключатель обнаружения двери неисправен, может произойти (например, вентилятор или поворотный стол работает не в то время), но следует никогда не создавайте микроволн при открытой дверце.



  • Вернуться к FAQ по ремонту микроволновой печи Содержание.

    Руководство по поиску и устранению неисправностей

    Таблица мгновенного поиска и устранения неисправностей — наиболее распространенные проблемы и возможные причины

    В следующей таблице перечислены самые распространенные проблемы и почти все возможные. причины.Затем потребуются диагностические процедуры, чтобы определить, какие на самом деле применять. «Возможные причины» перечислены в * приблизительном * порядке вероятности. Большинство этих проблем описано более подробно в другом месте этого документа.

    Хотя в этой таблице перечислено множество проблем, она не охватывает всего, что может пойти не так. Однако это может быть отправной точкой для ваших размышлений в правильное направление. Даже если не указан здесь, ваша конкретная проблема может по-прежнему рассматриваются в другом месте этого документа.

    • Проблема: полностью мертвая печь.
      Возможные причины:
      1. Нет питания на розетке (перегоревший предохранитель, сработавший прерыватель или GFCI).
      2. Перегорел главный предохранитель — вероятно, из-за других проблем.
      3. Обрыв термозащиты или плавкого предохранителя.
      4. Неисправен контроллер или его блок питания.
      5. Часы необходимо настроить, прежде чем будут работать другие функции (некоторые модели).
    • Проблема: полностью мертвая печь после ремонта.
      Возможные причины:
      1. Винты шкафа заменены в неправильном месте (предохранительная блокировка не помолвлен).
      2. Любое количество промахов. 🙂
    • Проблема: Нет реакции на какие-либо кнопки сенсорной панели.
      Возможные причины:
      1. Дверь не закрывается (некоторые модели).
      2. Вы слишком долго ждали (откройте и закройте дверь, чтобы ее разбудить).
      3. Контроллер перепутался (вытащить вилку на минуту-две для сброса).
      4. Неисправные выключатели блокировки.
      5. Неисправен контроллер или его блок питания.
      6. Тачпад или плата контроллера загрязнены в результате чрезмерной тщательной очистки.
      7. Неисправная / поврежденная сенсорная панель.
    • Проблема: Духовка работает, когда дверца еще открыта.
      Возможные причины:
      1. Поврежден блокировочный узел.
      2. Вентиляторы охлаждения (только) работают из-за неисправного датчика или еще теплые.
    • Проблема: Духовка запускается сама по себе, как только дверца закрывается.
      Возможные причины:
      1. Неисправен симистор или реле.
      2. Контроллер перепутался (вытащить вилку на минуту-две для сброса).
      3. Неисправен контроллер или его блок питания.
      4. Тачпад или плата контроллера загрязнены в результате чрезмерной тщательной очистки.
      5. Неисправная / поврежденная сенсорная панель.
    • Проблема: печь работает, но на дисплее нет изображения.
      Возможные причины:
      1. Неисправен контроллер или его блок питания.
      2. Сломанная панель дисплея.
      3. Духовка нуждается в перезагрузке (вытащите пробку на минуту или две, чтобы сбросить).
    • Проблема: неисправен контроллер или некорректная работа.
      Возможные причины:
      1. Предыдущий или составной цикл готовки не завершен.
      2. Контроллер перепутался (вытащить вилку на минуту-две для сброса).
      3. Неисправен контроллер или его блок питания.
      4. Тачпад или плата контроллера загрязнены в результате чрезмерной тщательной очистки.
      5. Неисправная / поврежденная сенсорная панель.
      6. Неисправный датчик (комбинация особой ковекции / микроволн).
    • Проблема: неустойчивое поведение.
      Возможные причины:
      1. Предыдущий или составной цикл готовки не завершен.
      2. Плохие соединения в контроллере или микроволновом генераторе.
      3. Неисправное реле — первичное (или сторона ВН, что гораздо реже).
      4. Неисправен контроллер или его блок питания.
      5. Плохие контакты / соединения на механических таймерах. Прерывистый предохранитель.
      6. Скачок напряжения в начале цикла готовки сбивает с толку контроллер.
      7. Утечка микроволн (RF) в отсек электроники.
    • Проблема: некоторые клавиши на тачпаде не работают или работают неправильно действие.
      Возможные причины:
      1. Сенсорная панель или плата контроллера загрязнены в результате чрезмерной тщательной очистки.
      2. Неисправная / поврежденная сенсорная панель.
      3. Контроллер перепутался (вытащить вилку на минуту-две для сброса).
      4. Неисправен контроллер.
    • Проблема: микроволновая печь не реагирует на кнопку СТАРТ.
      Возможные причины:
      1. Неисправна кнопка СТАРТ.
      2. Неисправны выключатели блокировки.
      3. Дверь закрыта неплотно.
      4. Неисправен контроллер.
      5. Вы слишком долго ждали — откройте и закройте дверь, чтобы ее разбудить!
    • Проблема: Нет нагрева, но в остальном нормальная работа.
      Возможные причины:
      1. Перегорел предохранитель в первичной цепи трансформатора высокого напряжения или предохранитель высокого напряжения (если используется).
      2. Плохое соединение (особенно с нитью магнетрона).
      3. Обрыв термозащиты или плавкого предохранителя.
      4. Открытый конденсатор высокого напряжения, высоковольтный диод, высоковольтный трансформатор или нить накала магнетрона.
      5. Закороченный высоковольтный диод, высоковольтный конденсатор (перегорает предохранитель) или магнетрон.
      6. Поврежден защитный VDR от нити накала до шасси (обычно не используется).
      7. Неисправное реле высокого напряжения (обычно не используется).
    • Проблема: таймер и свет работают, но нет тепла, вентилятора охлаждения или поворотного стола вращение.
      Возможные причины:
      1. Неисправен выключатель блокировки (нижней) двери или дверь не закрывается полностью.
      2. Неисправно реле или симистор.
    • Проблема: перегорает предохранитель при закрытии или открытии двери:
      Возможные причины:
      1. Неисправный выключатель (-ы) блокировки двери.
      2. Выключатель блокировки выбит из положения.
      3. Дверь смещена.
    • Проблема: Громкий гул и / или запах гари при приготовлении пищи.
      Возможные причины:
      1. Закороченный высоковольтный диод, магнетрон.
      2. Пригоревшие обугленные продукты в камере духовки или над ней.
      3. Короткое замыкание обмотки в высоковольтном трансформаторе.
      4. Потертая изоляция высоковольтной проводки.
    • Проблема: искрение в камере печи или над ней.
      Возможные причины:
      1. Пригоревшие обугленные остатки пищи.
      2. Открытые острые металлические края.
    • Проблема: перегорает предохранитель при запуске цикла готовки.
      Возможные причины:
      1. Неисправные выключатели блокировки или смещенная дверь.
      2. Короткое замыкание высоковольтного конденсатора.
      3. Закороченный высоковольтный диод.
      4. Закороченный магнетрон (вероятно, не сработает главный предохранитель, но предохранитель высокого напряжения, если он используется).
      5. Неисправен симистор.
      6. Старость или скачки напряжения.
      7. Неисправен высоковольтный трансформатор.
      8. Короткое замыкание в проводке из-за вибрации или ненадлежащего изготовления.
    • Проблема: предохранитель перегорает, когда микроволновая печь выключается (во время или в конце приготовления). цикл).
      Возможные причины:
      1. Неисправен симистор (не выключается должным образом).
      2. Неисправное реле.
      3. Закорачивающие провода.
    • Проблема: Духовка нагревается на высокой мощности независимо от настройки мощности.
      Возможные причины:
      1. Неисправность первичного реле, симистора или реле высокого напряжения (обычно не используется).
      2. Неисправен контроллер.
    • Проблема: Духовка сразу же начинает готовить, когда дверца закрывается.
      Возможные причины:
      1. Короткое замыкание реле или симистора.
      2. Неисправен контроллер.
    • Проблема: Духовка нагревается, но мощность кажется низкой или неустойчивой.
      Возможные причины:
      1. Низкое сетевое напряжение.
      2. Магнетрон с низкой эмиссией.
      3. Неисправен контроллер или установлен неправильный режим.
      4. Мешалка (или поворотный стол) не работает.
      5. Прерывистые соединения с нитью накала магнетрона или где-либо еще.
      6. Неисправность первичного реле, симистора или реле высокого напряжения (обычно не используется).
      7. Поврежден защитный VDR от нити накала до шасси (обычно не используется).
    • Проблема: Духовка нагревается, но отключается случайным образом.
      Возможные причины:
      1. Перегрев из-за заблокированных вентиляционных отверстий или неработающего вентилятора охлаждения.
      2. Перегрев из-за плохого магнетрона.
      3. Плохие соединения в контроллере или микроволновом генераторе.
      4. Неисправный выключатель блокировки или крайнее выравнивание двери.
      5. Неисправен контроллер.
      6. Перегрев из-за слишком высокого сетевого напряжения.
      7. Застревание вентилятора мешалки приводит к обнаружению горячих точек датчиками.
    • Проблема: духовой шкаф издает (возможно, беспорядочный) жужжащий звук при нагревании.
      Возможные причины:
      1. Удары лопастей вентилятора об опору или кожух.
      2. Вибрационный листовой металл.
      3. Вибрация трансформаторных пластин.
      4. Поворотный стол или мешалка попадают в мусор.
    • Проблема: свет духовки не работает.
      Возможные причины:
      1. Перегорела лампочка :-).
      2. Плохие соединения.
    • Проблема: Не работают вентиляторы или вертушки.
      Возможные причины:
      1. Застрявшая смазка или неисправный подшипник (и) двигателя.
      2. Ремень ослаблен или оборван.
      3. Неисправный мотор.
      4. Неисправный термостат.
      5. Плохие соединения.

    Что может пойти не так

    Наиболее частые проблемы возникают в части генератора микроволн. система, хотя контроллер может быть взорван ударом молнии или другой силой всплеск. Плохие выключатели блокировки, вероятно, составляют большую часть микроволновых печей. проблемы с духовкой. Кроме того, поскольку тачпад открыт, есть вероятность, что он может намокнуть или повредиться.Если намокло, то неделя или около того неиспользования может вылечить ключи, которые не работают. Если он поврежден, его, вероятно, потребуется заменить — это просто, если деталь может быть получена, обычно прямо из производитель. К сожалению, это дорогая деталь (обычно 20-50 долларов).

    Выключатели блокировки, будучи электромеханическими, могут не завершить работу. первичный контур на духовке, которая работает нормально без продувки предохранители, но без нагрева. Это может привести к неисправной блокировке или смещению двери. при сгорании предохранителя, как описано выше, из-за неправильной последовательности выключатели блокировки дверей.Неудачные блокировки считаются наиболее общие проблемы с микроволновыми печами, возможно, доходят до 75% всех отказов. См. Раздел: Проверка и замена блокировки. переключатели.

    Для микроволновой печи не требуется никаких настроек, и винты повернуть, так что не ищите!

    Общие системные проблемы

    Следующие проблемы, скорее всего, связаны с питанием или контроллером, а не с микроволнового генератора, если только он не перегоревший предохранитель или неисправный / периодически соединения:
    • Полностью мертвая печь.
    • Нет реакции на какие-либо кнопки на тачпаде
    • Духовка работает, когда дверца еще открыта.
    • Духовка запускается сама по себе, как только дверца закрывается.
    • Духовка работает, но дисплей пуст.
    • Выход из строя контроллера или некорректная работа.
    • Неустойчивое поведение.
    • Некоторые клавиши на тачпаде не работают или выполняют неправильные действия.
    • Микроволновая печь не реагирует на нажатие кнопки СТАРТ.

    Сначала отключите микроволновую печь от сети на пару минут.Иногда микроконтроллер по непонятной причине перейдет в аварийный режим — возможно скачок напряжения — и его просто нужно сбросить. Проблема может никогда не повториться.

    Примечание: при работе над проблемами, связанными с контроллером, отключите соединение к СВЧ-генератору (первичная обмотка высоковольтного трансформатора) от силового реле или симистор — часто это отдельный разъем. Это предотвратит любые возможные случайное генерирование микроволновой энергии, а также устранение высокого опасность поражения электрическим током (но не линии переменного тока) во время обслуживания.

    Если это не помогает, вероятно, проблема в схеме контроллера. или его мощность, и вам придется залезть внутрь духовки.

    Незваные гости

    Некоторые тараканы (или другие низшие формы жизни) могли поселиться на Печатная плата контроллера. Здесь тепло, уютно, безопасно, и с их точки зрения вид делает идеальную среду обитания. Если вы купили микроволновую печь на барахолке, гаражная распродажа, бордюр, родственник или друг, или если ваша кухня не самый чистый в мире, такие посетители вполне возможны.Существа с шестью или более ног (ну, некоторые двуногие разновидности тоже) не известны
  • Интересные факты об электричестве для детей

    Узнайте интересные мелочи и информацию по широкому кругу научных тем с нашими забавными научными фактами для детей.

    Факты об электроэнергии

    Наслаждайтесь множеством интересных фактов об электричестве для детей. Электричество играет важную роль в повседневной жизни, узнайте больше о статическом электричестве, электрических угрях, цепях, молниях, поражении электрическим током, вольтах, амперах и многом другом.

    Рекламные ссылки


    • Современное общество во многом полагается на удобство и универсальность электричества. Он питает вашу микроволновую печь, помогает осветить ваш дом, позволяет смотреть телевизор и многое другое.

    • Электрический ток измеряется в амперах (амперах).

    • Электрическая потенциальная энергия измеряется в вольтах.

    • Два положительных заряда отталкиваются друг от друга, как и два отрицательных заряда. С другой стороны, противоположные заряды притягивают друг друга.

    • Когда электрический заряд накапливается на поверхности объекта, он создает статическое электричество.Вы, вероятно, испытали статическое электричество в виде небольшого поражения электрическим током, которое происходит, когда электрический заряд быстро нейтрализуется противоположным зарядом.

    • Электрические угри могут вызывать сильные поражения электрическим током напряжением около 500 вольт как при самообороне, так и при охоте.

    • Электрические цепи могут содержать такие части, как переключатели, трансформаторы, резисторы и трансформаторы.

    • Распространенным способом производства электроэнергии является гидроэнергетика, процесс, при котором электричество вырабатывается за счет использования воды для вращения турбин, прикрепленных к генераторам.

    • Уголь является крупнейшим в мире источником энергии для производства электроэнергии. Сжигание угля в печах нагревает котловую воду до тех пор, пока она не станет паром, который затем вращает турбины, прикрепленные к генераторам.

    • Молния — это электрический разряд в атмосфере. Молнии могут перемещаться со скоростью около 210 000 км / ч (130 000 миль / ч), при этом температура достигает 30 000 ° C (54 000 ° F).

    • Электричество играет важную роль в том, как бьется ваше сердце. Мышечные клетки в сердце сокращаются электричеством, проходящим через сердце.Электрокардиограммы (ЭКГ), используемые в больницах, измеряют электричество, проходящее через чье-то сердце, когда человек здоров, он обычно показывает линию, движущуюся по экрану с регулярными всплесками во время биения сердца.

    • Возможно, вы слышали о постоянном (DC) и переменном (AC) токе. Разница между ними заключается в том, как движутся электроны. В постоянном токе электроны движутся в одном направлении, в то время как в переменном токе они меняют направление, переключаясь между назад и вперед.В вашем доме используется электричество переменного тока, а постоянный ток поступает из источников, в том числе батарей.

    • Еще в 1880-х годах была даже «война токов» между Томасом Эдисоном (который помог изобрести постоянный ток) и Николой Теслой (который помог изобрести переменный ток). Оба хотели, чтобы их система использовалась с AC, в конечном итоге выигравшей из-за того, что она более безопасна и может использоваться на больших расстояниях.

    • Электрические поля действуют аналогично гравитации, за одним важным исключением: хотя гравитация всегда притягивает, электрические поля могут притягиваться или отталкиваться.

    • Американец Бенджамин Франклин провел обширные исследования в области электричества в 18 веке, в числе своих многочисленных открытий изобрел громоотвод. Громоотводы защищают здания в случае удара молнии, проводя удары молнии через заземленный провод.

    Последние новости Английский План урока ESL по нанотехнологиям

    Ученые создали самый маленький из когда-либо созданных электродвигателей.Это подвиг научного гения, который большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы шириной всего в одну миллиардную метра. Доктор Сайкс зарегистрирован в Книге рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории. Нынешний мировой рекордсмен — нанотрубка длиной 200 нанометров, сделанная из углерода. Создание доктора Сайкса невероятно в 200 раз меньше. Естественно, исследователи надеются, что их творение найдет применение человечеству.Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и роботизированной хирургии.

    Это первый электромотор, сделанный из одной молекулы. Ученые могут заставить молекулы преобразовывать энергию света и химических реакций в движение, но изобретение доктора Сайкса — первое, что классифицируется как двигатель — то, что может непрерывно генерировать энергию. За устройством Сайкса стоит некая ошеломляющая наука. Комбинация химикатов и металлов создает крохотный мотор, который вращается 50 раз в секунду.Доктор Сайкс был воодушевлен будущим своего открытия, говоря: «Следующее, что нужно сделать, — это заставить вещь выполнять работу, которую мы можем измерить, — [связать] ее с другими молекулами, выстраивая их в ряд, чтобы они как миниатюрные зубчатые колеса ».

    1. НАНОТЕХНОЛОГИИ: Прогуляйтесь по классу и поговорите с другими студентами о нанотехнологиях. Часто меняйте партнеров.

    2. ЧАТ: В парах / группах решите, какие из этих тем или слов из статьи наиболее интересны, а какие самые скучные.

    ученые / гений / молекулы / миллиардный / мировой рекордсмен / углерод / хирургия / электродвигатель / преобразование энергии / химические реакции / ошеломляющие / миниатюрные

    Обсудите в чате понравившиеся темы. Часто меняйте темы и партнеров.

    3. NANO-: Что мы могли сделать с этими наноразмерными штуками? Заполните эту таблицу вместе со своим партнером (-ами).Поменяйте партнеров и поделитесь тем, что написали. Измени и снова поделись.

    Хорошая идея (почему / нет)?

    Использует

    Камера

    Яблоки

    Телевидение

    Диктофоны

    Деньги

    Медицина

    4.НАУКА: Студенты A твердо уверены, что ученые однажды решат все мировые проблемы; Студенты B твердо уверены, что они этого не сделают. Снова поменяйте партнеров и расскажите о своих разговорах.

    5. НАНО-МОТОР: Как лучше всего его использовать? Оцените их и поделитесь своим рейтингом со своим партнером. Ставьте лучшее на первое место. Смените партнеров и снова поделитесь своим рейтингом.

    • Хирургия
    • Более мощные компьютеры
    • Оружие
    • Миниатюризация хозтоваров
    • Космические путешествия
    • Электронная коммерция и покупки
    • Транспорт
    • Роботы

    6.ГЕНИЙ: Потратьте одну минуту на то, чтобы записать все слова, которые у вас ассоциируются со словом «гений». Поделитесь своими словами с партнером (-ами) и поговорите о них. Вместе разделите слова на разные категории.



    ПЕРЕД ЧТЕНИЕМ / ПРОСЛУШИВАНИЕМ

    1. ВЕРНО / НЕВЕРНО: Прочтите заголовок. Угадайте, истинны ли a-h ниже (T) или ложь (F).

    а.

    Ученые создали второй по размерам двигатель из когда-либо изобретенных.

    Т / Ф

    г.

    Двигатель был сделан из одной молекулы.

    Т / Ф

    г.

    Молекула в двигателе имеет ширину одну миллионную метра.

    Т / Ф

    г.

    Двигатель в 200 раз меньше, чем у нынешнего мирового рекордсмена.

    Т / Ф

    e.

    Ученые также могут заставить молекулы создавать движение с помощью света.

    Т / Ф

    ф.

    Создание

    Сайкса — третье устройство на основе молекулы, которое принято в качестве двигателя.

    Т / Ф

    г.

    Мотор молекулы доктора Сайкса вращается со скоростью 50 раз в секунду.

    Т / Ф

    ч.

    Затем доктор Сайкс создаст зубчатые колеса для самых маленьких в мире часов.

    Т / Ф

    2. СООТВЕТСТВИЕ СИНОНИМУ: Сопоставьте следующие синонимы из статьи.

    1.

    создано

    а.

    преобразование

    2

    признано

    г.

    заявки

    3.

    текущий

    г.

    крошечный

    4.

    использует

    г.

    принято

    5.

    хирургия

    e.

    сделано

    6.

    одноместный

    ф.

    подключение

    7.

    преобразовать

    г.

    настоящее время

    8.

    классифицировано

    ч.

    операций

    9.

    миниатюрный

    и.

    с маркировкой

    10.

    ссылка

    Дж.

    подошва

    3. ФРАЗОВОЕ СООТВЕТСТВИЕ: (Иногда возможно более одного выбора.)

    1.

    самый маленький электрический

    а.

    за устройством Сайкса

    2

    подвиг науки

    г.

    рекордсмен

    3.

    всего одна миллиардная от

    г.

    самые маленькие машинки

    4.

    Текущий мир —

    г.

    его открытия

    5.

    используется для питания

    e.

    гений

    6.

    химическая

    ф.

    диски

    7.

    немного ошеломляющей науки

    г.

    двигатель когда-либо созданный

    8.

    с нетерпением ждут будущего

    ч.

    друг к другу

    9.

    выстраивая их в очередь

    и.

    метр шириной

    10.

    они как миниатюрные винтики-

    Дж.

    реакции



    ВО ВРЕМЯ ЧТЕНИЯ / СЛУШАНИЯ

    ЗАПОЛНИТЬ ПРОБЕЛ: Вставьте слова в пропуски в тексте.

    Ученые создали самый маленький электродвигатель (1) из созданных ____________. Это научный (2) ____________ подвиг, который большинство из нас даже не смогли бы понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из одной молекулы (3) шириной ____________ миллиардной метра. Доктор Сайкс занесен (4) ____________ в Книгу рекордов Гиннеса, и его мотор признан самым маленьким в истории. Текущий мировой рекорд (5) ____________ — это нанотрубка длиной 200 нанометров, сделанная из углерода.Создание доктора Сайкса в (6) ____________ раз меньше. Естественно, исследователи надеются, что их творение пригодится для (7) ____________. Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нанохирургии и (8) ____________ хирургии.

    контакт
    человечество
    genius
    робот
    держатель

    Это первый электромотор, сделанный из одной молекулы.Ученые могут превращать молекулы (9) ____________ в энергию из света и химическую (10) ____________ в движение, но изобретение доктора Сайкса — первое, (11) ____________ как двигатель — то, что может непрерывно генерировать энергию. За устройством Сайкса стоит некая (12) ____________ — непостижимая наука. Комбинация химикатов и металлов производит крохотный двигатель, который (13) ____________ 50 раз в секунду. Доктор Сайкс был взволнован будущим своего (14) ____________, говоря: «Следующее, что нужно сделать, — это заставить вещь выполнять ту работу, которую мы можем (15) ____________ — [связать] ее с другими молекулами, выстраивая их в ряд. рядом друг с другом, так что они похожи на миниатюрные (16) ____________- колеса.”

    открытие
    классифицировано
    вращается
    конвертировать
    cog

    ПРОСЛУШИВАНИЕ — Слушайте и заполняйте пробелы

    Ученые создали самый маленький из когда-либо созданных электродвигателей._______________________ гений, которого большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы шириной _______________________ метра. Доктор Сайкс входит в Книгу рекордов Гиннеса как _______________________ как самый маленький из когда-либо существовавших. Нынешний мировой рекордсмен — нанотрубка длиной 200 нанометров, сделанная из углерода. Создание доктора Сайкса — это _______________________. Естественно, исследователи надеются, что их творение _______________________.Он будет использоваться для питания самых крошечных машин, когда-либо построенных, и будет использоваться врачами в _______________________ хирургии.

    Это первый электромотор, содержащий _______________________ молекулу. Ученые могут превращать молекулы _______________________ и химические реакции в движение, но изобретение доктора Сайкса — первое, что классифицируется как двигатель — то, что может _______________________. За устройством Сайкса стоит некая ошеломляющая наука. Комбинация химикатов и металлов производит _______________________ 50 раз в секунду.Доктор Сайкс был взволнован будущим своего открытия, говоря: «Следующее, что нужно сделать, — это заставить вещь делать работу _______________________ — [связать] ее с другими молекулами, выстраивая их в ряд так, чтобы они _______________________ . »



    ПОСЛЕ ЧТЕНИЯ / ПРОСЛУШИВАНИЯ

    1. ПОИСК СЛОВА: Поищите в своем словаре / компьютере словосочетания, другие значения, информацию, синонимы… для слов «электрический» и «двигатель».

    • Поделитесь своими выводами с партнерами.
    • Задавайте вопросы по найденным вами словам.
    • Задайте вопросы партнеру / группе.

    2. ВОПРОСЫ ПО СТАТЬЕ: Вернитесь к статье и запишите несколько вопросов, которые вы хотели бы задать классу по тексту.

    • Поделитесь своими вопросами с одноклассниками / группами.
    • Задайте вопросы партнеру / группе.

    3. ЗАПОЛНЕНИЕ ПРОБЕЛОВ: В парах / группах сравните свои ответы на это упражнение. Проверить свои ответы. Обсудите слова из упражнения. Были ли они новыми, интересными, заслуживающими изучения…?

    4. СЛОВАРЬ: Обведите слова, которые вы не понимаете. Объединяйте неизвестные слова в группы и используйте словари, чтобы найти их значения.

    5. ТЕСТИРУЙТЕ ДРУГА: Посмотрите на слова ниже. Вместе со своим партнером попробуйте вспомнить, как они использовались в тексте:

    • подвиг
    • команда
    • всего
    • карбон
    • 200
    • построен
    • время
    • конвертировать
    • классифицировано
    • 50
    • мера
    • диски

    ОБСЛЕДОВАНИЕ СТУДЕНТОВ НАНОТЕХНОЛОГИИ

    Напишите в таблице пять ХОРОШИХ вопросов о нанотехнологиях.Делайте это парами. Каждый студент должен написать вопросы на собственном листе бумаги.

    Когда вы закончите, опросите других студентов. Запишите их ответы.

    СТУДЕНТ 1

    _____________

    СТУДЕНТ 2

    _____________

    СТУДЕНТ 3

    _____________

    Q.1.

    Q.2.

    Q.3.

    Q.4.

    Q.5.

    • Теперь вернитесь к своему первоначальному партнеру, поделитесь и расскажите о том, что вы узнали. Часто меняйте партнеров.
    • Сделайте мини-презентации для других групп о своих выводах.

    ОБСУЖДЕНИЕ НАНОТЕХНОЛОГИИ

    ВОПРОСЫ СТУДЕНТА A (Не показывайте их студенту B)

    а)

    Что вы подумали, когда прочитали заголовок?

    б)

    Что приходит на ум, когда вы слышите слово «нанотехнология»?

    в)

    Что вы думаете о прочитанном?

    г)

    Считаете ли вы, что молекулярный мотор — это подвиг научного гения?

    д)

    Как, по вашему мнению, ученые могут работать и создавать объекты шириной в одну миллиардную метра?

    е)

    Что такое нанотехнологии? Вы знаете примеры этого

    г)

    Как вы думаете, какое применение двигатель будет иметь человечеству?

    ч)

    Как вы думаете, когда нанотехнологии будут широко использоваться в нашей жизни?

    и)

    Как нанотехнологии могут помочь медицине?

    к)

    Как вы думаете, почему люди интересуются нанотехнологиями?

    ———————————————— ——————————

    ВОПРОСЫ УЧАЩИХСЯ B (Не показывайте их ученику A)

    а)

    Вам понравилась эта статья?

    б)

    Какие три прилагательных вы бы использовали для описания этой статьи?

    в)

    Как может из одной молекулы образоваться двигатель?

    г)

    Что придумали бы изобретатели первых двигателей более ста лет назад о нанотехнологическом двигателе?

    д)

    Что вам кажется ошеломляющим?

    е)

    Что бы вы хотели, чтобы нанотехнологии (технология будущего) делали?

    г)

    Как вы думаете, возможно ли получить меньше нано?

    ч)

    Как нанотехнология может изменить такие вещи, как компьютеры и iPad?

    и)

    Насколько вы воодушевлены будущим?

    к)

    Какие вопросы вы хотели бы задать доктору?Чарльз Сайкс?

    ЯЗЫК — МНОЖЕСТВЕННЫЙ ВЫБОР

    Ученые создали самый маленький из когда-либо созданных электродвигателей. Это (1) ____ научного гения, которого большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского Университета Тафтса создали двигатель из одной молекулы (2) шириной ____ миллиардной метра. Доктор Сайкс (3) ____ вошел в Книгу рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории.Текущий мировой рекордсмен — нанотрубка размером 200 нанометров (4) ____, сделанная из углерода. Создание доктора Сайкса невероятно в 200 раз меньше. Естественно, исследователи надеются, что их творение пригодится для (5) ____. Он будет использоваться для (6) ____ самых крошечных машин, когда-либо построенных, и будет использоваться врачами в области нано-хирургии и роботизированной хирургии.

    Это первый электромотор, сделанный из одной молекулы. Ученые могут превращать молекулы (7) ____ энергии из света и химических реакций в движение, но изобретение доктора Сайкса — первое, (8) ____ как двигатель — то, что может непрерывно генерировать энергию.За устройством Сайкса стоит (9) ____- ошеломляющая наука. Комбинация (10) ____ химикатов и металлов дает крохотный двигатель, который вращается 50 раз в секунду. Доктор Сайкс был взволнован будущим своего открытия: (11) ____: «Следующее, что нужно сделать, — это заставить объект выполнять работу, которую мы можем измерить, — [связать] ее с другими молекулами, выстраивая их (12) ____ рядом друг с другом, так что они похожи на миниатюрные зубчатые колеса «.

    Вставьте правильные слова из таблицы ниже в приведенной выше статье.

    1.

    (а)

    футов

    (б)

    фут

    (в)

    судьба

    (г)

    подвиг

    2.

    (а)

    только

    (б)

    правый

    (в)

    всего

    (г)

    так

    3.

    (а)

    в

    (б)

    из

    (в)

    из

    (г)

    по

    4.

    (а)

    длинный

    (б)

    длина

    (в)

    самый длинный

    (г)

    длинный

    5.

    (а)

    мужчин

    (б)

    человек

    (в)

    человечество

    (г)

    ср

    6.

    (а)

    энергия

    (б)

    электрический

    (в)

    фонд

    (г)

    мощность

    7.

    (а)

    вернуться

    (б)

    преобразовать

    (в)

    инверт

    (г)

    диверта

    8.

    (а)

    классифицировано

    (б)

    с застежкой

    (в)

    столкнулись

    (г)

    рухнул

    9.

    (а)

    мозг

    (б)

    ум

    (в)

    голова

    (г)

    череп

    10.

    (а)

    по

    (б)

    в

    (в)

    из

    (г)

    по

    11.

    (а)

    , говоря

    (б)

    сказал

    (в)

    говорит

    (г)

    скажем

    12.

    (а)

    вниз

    (б)

    более

    (в)

    из

    (г)

    вверх



    ПИСЬМО

    Напишите о нанотехнологиях за 10 минут.Исправьте бумагу вашего партнера.

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    _____________________________________________________________________________

    ДОМАШНИЕ

    1.РАСШИРЕНИЕ СЛОВА: Выберите несколько слов из текста. Используйте словарь или поле поиска Google (или другую поисковую систему), чтобы создать больше ассоциаций / сочетаний каждого слова.

    2. ИНТЕРНЕТ: Поищите в Интернете и узнайте больше о нанотехнологическом устройстве доктора Сайкса. Поделитесь тем, что вы узнали, со своим партнером (-ами) на следующем уроке.

    3. НАНОТЕХНОЛОГИИ: Сделайте плакат о нанотехнологиях. Покажите свою работу одноклассникам на следующем уроке.У всех вас были похожие вещи?

    4. МОТОР: Напишите статью в журнале о нанотехнологическом двигателе. Включите воображаемые интервью с учеными, которым это нравится.

    Прочтите то, что вы написали одноклассникам на следующем уроке. Запишите все новые слова и выражения, которые вы слышите от своего партнера (ов).

    5. ПИСЬМО: Написать письмо специалисту по нанотехнологиям. Задайте ему / ей три вопроса о нанотехнологиях.Предложите ему / ей три идеи, что делать дальше. Прочтите свое письмо партнеру (-ам) на следующем уроке. Ваш партнер (ы) ответит на ваши вопросы.




    ОТВЕТЫ

    ИСТИНА / ЛОЖЬ:

    а.

    Ф

    г.

    т

    г.

    Ф

    г.

    т

    e.

    т

    ф.

    Ф

    г.

    т

    ч.

    Ф

    SYNONYM MATCH:

    1.

    создано

    а.

    сделано

    2

    признано

    г.

    принято

    3.

    текущий

    г.

    настоящее время

    4.

    использует

    г.

    заявки

    5.

    хирургия

    e.

    операций

    6.

    одноместный

    ф.

    подошва

    7.

    преобразовать

    г.

    преобразование

    8.

    классифицировано

    ч.

    с маркировкой

    9.

    миниатюрный

    и.

    крошечный

    10.

    ссылка

    Дж.

    подключение

    ФРАЗОВЫЙ МАТЧ:

    1.

    самый маленький электрический

    а.

    двигатель когда-либо созданный

    2

    подвиг науки

    г.

    гений

    3.

    всего одна миллиардная от

    г.

    метр шириной

    4.

    Текущий мир —

    г.

    рекордсмен

    5.

    используется для питания

    e.

    самые маленькие машинки

    6.

    химическая

    ф.

    реакции

    7.

    немного ошеломляющей науки

    г.

    за устройством Сайкса

    8.

    с нетерпением ждут будущего

    ч.

    его открытия

    9.

    выстраивая их в очередь

    и.

    друг к другу

    10.

    они как миниатюрные винтики-

    Дж.

    диски

    ЗАПОЛНИТЬ ПРОБЕЛ:

    Ученые создали электродвигатель размером с молекулу

    Ученые создали самый маленький электродвигатель (1) из когда-либо созданных . Это подвиг научного (2) гения , который большинство из нас даже не могло бы попытаться понять. Доктор Чарльз Сайкс и его команда из американского университета Тафтса создали двигатель из единственной молекулы (3) шириной всего миллиардных метра.Доктор Сайкс находится в (4) , контактирует с Книгой рекордов Гиннеса, чтобы его мотор был признан самым маленьким в истории. Текущий мировой рекорд (5) держатель представляет собой нанотрубку длиной 200 нанометров, изготовленную из углерода. Создание доктора Сайкса — это (6) невероятных в 200 раз меньше. Естественно, исследователи надеются, что их творение найдет применение человечеству (7) . Он будет использоваться для питания самых крошечных машин, когда-либо созданных, и будет использоваться врачами в области нанохирургии и (8) роботизированной хирургии .

    Это первый электромотор, сделанный из одной молекулы. Ученые могут заставить молекулы (9) преобразовывать энергию из света и химических (10) реакций в движение, но изобретение доктора Сайкса является первым, (11) классифицирует как двигатель — то, что может непрерывно генерировать энергию. . За устройством Сайкса стоит некая (12) mind — непостижимая наука. Комбинация химикатов и металлов создает крохотный двигатель, который (13) вращается на 50 раз в секунду.Доктор Сайкс был взволнован будущим своего (14) открытия , говоря: «Следующее, что нужно сделать, — это заставить вещь выполнять работу, которую мы можем (15) измерить — [связать] ее с другими молекулами. , выстраивая их рядом друг с другом, так что они похожи на миниатюрные (16) cog -wheels ».

    ЯЗЫК РАБОТЫ

    1 — д.

    2 — с

    3 — б

    4 — а

    5 — с

    6 — д

    7 — б

    8 — а

    9 — б

    10 — с

    11 — а

    12 — д

    Что такое электричество? — учиться.sparkfun.com

    Добавлено в избранное Любимый 63

    Начало работы

    Электричество окружает нас повсюду, питая такие технологии, как наши сотовые телефоны, компьютеры, фонари, паяльники и кондиционеры. В современном мире от этого трудно спастись. Даже когда вы пытаетесь избежать электричества, оно по-прежнему действует во всей природе, от молнии во время грозы до синапсов внутри нашего тела.Но что такое электричество? Это очень сложный вопрос, и по мере того, как вы копаете глубже и задаете больше вопросов, на самом деле нет окончательного ответа, только абстрактные представления о том, как электричество взаимодействует с нашим окружением.

    Электричество — это естественное явление, которое встречается в природе и принимает множество различных форм. В этом уроке мы сосредоточимся на современной электроэнергии: на том, что питает наши электронные гаджеты. Наша цель — понять, как электричество течет от источника питания по проводам, зажигает светодиоды, вращающиеся двигатели и питает наши устройства связи.

    Электричество кратко определяется как поток электрического заряда , , но за этим простым утверждением стоит так много всего. Откуда берутся обвинения? Как мы их перемещаем? Куда они переезжают? Как электрический заряд вызывает механическое движение или заставляет вещи загораться? Так много вопросов! Чтобы начать объяснять, что такое электричество, нам нужно приблизиться, за пределы материи и молекул, к атомам, которые составляют все, с чем мы взаимодействуем в жизни.

    Это руководство основано на некоторых базовых представлениях о физике, силе, энергии, атомах и [поля] (http: // en.wikipedia.org/wiki/Field_(physics)) в частности. Мы остановимся на основах каждой из этих физических концепций, но, возможно, также будет полезно обратиться к другим источникам.

    Going Atomic

    Чтобы понять основы электричества, нам нужно начать с изучения атомов, одного из основных строительных блоков жизни и материи. Атомы существуют в более чем сотне различных форм в виде химических элементов, таких как водород, углерод, кислород и медь. Атомы многих типов могут объединяться, чтобы образовать молекулы, из которых состоит материя, которую мы можем физически увидеть и потрогать.

    Атомы — это крошечных , имеющих максимальную длину примерно до 300 пикометров (это 3×10 -10 или 0,0000000003 метра). Медный пенни (если бы он действительно был сделан из 100% меди) имел бы 3,2х10 22 атома (3200000000000000000000000 атомов) меди внутри.

    Даже атом недостаточно мал, чтобы объяснить работу электричества. Нам нужно погрузиться еще на один уровень и посмотреть на строительные блоки атомов: протоны, нейтроны и электроны.

    Строительные блоки атомов

    Атом состоит из трех различных частиц: электронов, протонов и нейтронов. У каждого атома есть центральное ядро, в котором протоны и нейтроны плотно упакованы вместе. Ядро окружает группа вращающихся электронов.

    Очень простая модель атома. Он не масштабируется, но помогает понять, как устроен атом. Ядро ядра протонов и нейтронов окружено вращающимися электронами.

    В каждом атоме должен быть хотя бы один протон. Число протонов в атоме важно, потому что оно определяет, какой химический элемент представляет собой атом. Например, атом с одним протоном — это водород, атом с 29 протонами — это медь, а атом с 94 протонами — это плутоний. Это количество протонов называется атомным номером атома .

    Ядро-партнер протона, нейтроны, служат важной цели; они удерживают протоны в ядре и определяют изотоп атома.Они не критичны для нашего понимания электричества, поэтому давайте не будем о них беспокоиться в этом уроке.

    Электроны критически важны для работы электричества (обратите внимание на общую тему в их названиях?) В наиболее стабильном, сбалансированном состоянии атом будет иметь такое же количество электронов, что и протоны. Как и в модели атома Бора ниже, ядро ​​с 29 протонами (что делает его атомом меди) окружено равным числом электронов.

    По мере развития нашего понимания атомов развивались и наши методы их моделирования.Модель Бора — очень полезная модель атома при изучении электричества.

    Не все электроны атома навсегда связаны с атомом. Электроны на внешней орбите атома называются валентными электронами. При наличии достаточной внешней силы валентный электрон может покинуть орбиту атома и стать свободным. Свободные электроны позволяют нам перемещать заряд, в чем и заключается вся суть электричества. Кстати о зарядке …

    Текущие расходы

    Как мы упоминали в начале этого урока, электричество определяется как поток электрического заряда. Заряд — это свойство материи, такое же как масса, объем или плотность. Это измеримо. Точно так же, как вы можете количественно определить, сколько у чего-то массы, вы можете измерить его заряд. Ключевой концепцией заряда является то, что он может быть двух типов: положительный (+) или отрицательный (-) .

    Чтобы переместить заряд, нам нужно носителей заряда , и именно здесь наши знания об атомных частицах, в частности, об электронах и протонах, пригодятся. Электроны всегда несут отрицательный заряд, а протоны — положительно.Нейтроны (верные своему названию) нейтральны, у них нет заряда. И электроны, и протоны несут одинаковое количество заряда , , только другого типа.

    Модель атома лития (3 протона) с обозначенными зарядами.

    Заряд электронов и протонов важен, потому что он дает нам возможность воздействовать на них силой. Электростатическая сила!

    Электростатическая сила

    Электростатическая сила (также называемая законом Кулона) — это сила, действующая между зарядами.В нем говорится, что заряды одного типа отталкиваются друг от друга, а заряды противоположных типов притягиваются друг к другу. Противоположности притягиваются, а лайки отталкивают .

    Величина силы, действующей на два заряда, зависит от того, как далеко они находятся друг от друга. Чем ближе подходят два заряда, тем больше становится сила (сдвигающая или отталкивающая).

    Благодаря электростатической силе электроны отталкивают другие электроны и притягиваются к протонам.Эта сила является частью «клея», удерживающего атомы вместе, но это также инструмент, который нам нужен, чтобы заставить электроны (и заряды) течь!

    Поток начислений

    Теперь у нас есть все инструменты, чтобы заставить заряды течь. Электроны в атомах могут действовать как наш носитель заряда , потому что каждый электрон несет отрицательный заряд. Если мы можем освободить электрон от атома и заставить его двигаться, мы сможем создать электричество.

    Рассмотрим атомную модель атома меди, одного из предпочтительных источников элементов для потока заряда.В сбалансированном состоянии медь имеет 29 протонов в ядре и такое же количество электронов, вращающихся вокруг нее. Электроны вращаются на разных расстояниях от ядра атома. Электроны, расположенные ближе к ядру, испытывают гораздо более сильное притяжение к центру, чем электроны на далеких орбитах. Самые внешние электроны атома называются валентными электронами , они требуют наименьшего количества силы, чтобы освободить атом.

    Это диаграмма атома меди: 29 протонов в ядре, окруженные полосами вращающихся электронов.Электроны, расположенные ближе к ядру, трудно удалить, в то время как валентный электрон (внешнее кольцо) требует относительно небольшой энергии для выброса из атома.

    Используя достаточную электростатическую силу, действующую на валентный электрон — либо толкая его другим отрицательным зарядом, либо притягивая его положительным зарядом — мы можем выбросить электрон с орбиты вокруг атома, создав свободный электрон.

    Теперь рассмотрим медную проволоку: вещество, заполненное бесчисленными атомами меди. Когда наш свободный электрон , плавает в пространстве между атомами, его тянут и толкают окружающие заряды в этом пространстве.В этом хаосе свободный электрон в конце концов находит новый атом, за который он цепляется; при этом отрицательный заряд этого электрона выбрасывает другой валентный электрон из атома. Теперь новый электрон дрейфует в свободном пространстве, пытаясь сделать то же самое. Этот цепной эффект может продолжаться и продолжаться, создавая поток электронов, называемый электрическим током , .

    Очень упрощенная модель зарядов, протекающих через атомы для создания тока.

    Проводимость

    Некоторые элементарные типы атомов лучше других выделяют свои электроны.Чтобы получить наилучший поток электронов, мы хотим использовать атомы, которые не очень крепко держатся за свои валентные электроны. Электропроводность элемента измеряет, насколько сильно электрон связан с атомом.

    Элементы с высокой проводимостью, которые имеют очень подвижные электроны, называются проводниками . Это типы материалов, которые мы хотим использовать для изготовления проводов и других компонентов, которые способствуют электронному потоку. Металлы, такие как медь, серебро и золото, обычно являются лучшим выбором в качестве хороших проводников.

    Элементы с низкой проводимостью называются изоляторами . Изоляторы служат очень важной цели: они предотвращают поток электронов. Популярные изоляторы включают стекло, резину, пластик и воздух.

    Статическое или текущее электричество

    Прежде чем мы продолжим, давайте обсудим две формы, которые может принимать электричество: статическое или текущее. В работе с электроникой гораздо чаще встречается текущее электричество, но также важно понимать статическое электричество.

    Статическое электричество

    Статическое электричество возникает, когда на объектах, разделенных изолятором, накапливаются противоположные заряды. Статическое (как в «состоянии покоя») электричество существует до тех пор, пока две группы противоположных зарядов не найдут путь между собой, чтобы сбалансировать систему.

    Когда заряды все же находят способ уравновешивания, происходит статический разряд . Притяжение зарядов становится настолько большим, что они могут проходить даже через лучшие изоляторы (воздух, стекло, пластик, резину и т. Д.).). Статические разряды могут быть вредными в зависимости от того, через какую среду проходят заряды и на какие поверхности переносятся заряды. Выравнивание зарядов через воздушный зазор может привести к видимому сотрясению, когда движущиеся электроны сталкиваются с электронами в воздухе, которые возбуждаются и выделяют энергию в виде света.

    Запальные устройства с искровым разрядником используются для создания управляемого статического разряда. Противоположные заряды накапливаются на каждом из проводников, пока их притяжение не станет настолько сильным, что заряды могут течь по воздуху.

    Один из самых ярких примеров статического разряда — молния . Когда облачная система накапливает достаточно заряда относительно другой группы облаков или земли, заряды будут пытаться уравновеситься. Когда облако разряжается, огромное количество положительных (а иногда и отрицательных) зарядов проходит по воздуху от земли к облаку, вызывая видимый эффект, с которым мы все знакомы.

    Статическое электричество также существует, когда мы трут воздушные шары о голову, чтобы волосы встали дыбом, или когда мы шаркаем по полу в пушистых тапочках и шокируем семейную кошку (конечно, случайно).В каждом случае трение от трения материалов разных типов переносит электроны. Объект, теряющий электроны, становится положительно заряженным, а объект, получающий электроны, становится отрицательно заряженным. Два объекта притягиваются друг к другу, пока не найдут способ уравновесить их.

    Работая с электроникой, мы обычно не сталкиваемся со статическим электричеством. Когда мы это делаем, мы обычно пытаемся защитить наши чувствительные электронные компоненты от статического разряда.Профилактические меры против статического электричества включают ношение браслетов ESD (электростатический разряд) или добавление специальных компонентов в схемы для защиты от очень высоких скачков заряда.

    Текущее электричество

    Текущее электричество — это форма электричества, которая делает возможными все наши электронные устройства. Эта форма электричества существует, когда заряды могут постоянно течь . В отличие от статического электричества, когда заряды собираются и остаются в покое, текущее электричество является динамическим, заряды всегда находятся в движении.Мы сосредоточимся на этой форме электричества на протяжении всего урока.

    Цепи

    Для протекания электрического тока требуется цепь: замкнутая, бесконечная петля из проводящего материала. Схема может быть такой же простой, как проводящий провод, соединенный встык, но полезные схемы обычно содержат смесь проводов и других компонентов, которые контролируют поток электричества. Единственное правило, когда дело доходит до создания цепей, — в них не должно быть изоляционных промежутков .

    Если у вас есть провод, полный атомов меди, и вы хотите вызвать через него поток электронов, всем свободным электронам нужно где-то течь в одном и том же направлении. Медь — отличный проводник, идеальный для протекания зарядов. Если цепь из медного провода разорвана, заряды не могут проходить через воздух, что также предотвратит перемещение любого из зарядов к середине.

    С другой стороны, если бы провод был соединен встык, у всех электронов был бы соседний атом, и все они могли бы течь в одном и том же общем направлении.


    Теперь мы понимаем , как могут течь электронов, но как мы вообще можем заставить их течь? Затем, когда электроны текут, как они производят энергию, необходимую для освещения лампочек или вращающихся двигателей? Для этого нам нужно понимать электрические поля.

    Электрические поля

    Мы знаем, как электроны проходят через материю, чтобы создать электричество. Это все, что касается электричества. Ну почти все.Теперь нам нужен источник, чтобы вызвать поток электронов. Чаще всего источником электронного потока является электрическое поле.

    Что такое поле?

    Поле — это инструмент, который мы используем для моделирования физических взаимодействий, которые не связаны с наблюдаемыми контактами . Поля нельзя увидеть, поскольку они не имеют физического внешнего вида, но эффект, который они оказывают, очень реален.

    Мы все подсознательно знакомы с одной областью, в частности: гравитационным полем Земли, эффектом притяжения массивного тела другими телами.Гравитационное поле Земли можно смоделировать с помощью набора векторов, направленных в центр планеты; независимо от того, где вы находитесь на поверхности, вы почувствуете силу, толкающую вас к ней.

    Сила или напряженность полей неодинакова во всех точках поля. Чем дальше вы находитесь от источника поля, тем меньшее влияние поле оказывает. Величина гравитационного поля Земли уменьшается по мере удаления от центра планеты.

    Когда мы продолжим изучать электрические поля, вспомним, в частности, как работает гравитационное поле Земли, оба поля имеют много общего.Гравитационные поля действуют на объекты массы, а электрические поля действуют на объекты заряда.

    Электрополя

    Электрические поля (е-поля) — важный инструмент в понимании того, как электричество возникает и продолжает течь. Электрические поля описывают тянущую или толкающую силу в пространстве между зарядами . По сравнению с гравитационным полем Земли, электрические поля имеют одно важное отличие: в то время как поле Земли обычно привлекает только другие объекты массы (поскольку все , поэтому значительно менее массивны), электрические поля отталкивают заряды так же часто, как и притягивают их.

    Направление электрических полей всегда определяется как направление , положительный тестовый заряд переместился бы на , если бы его уронили в поле. Испытательный заряд должен быть бесконечно малым, чтобы его заряд не влиял на поле.

    Мы можем начать с построения электрических полей для одиночных положительных и отрицательных зарядов. Если вы сбросите положительный тестовый заряд рядом с отрицательным зарядом, тестовый заряд будет притягиваться к отрицательному заряду . Итак, для одиночного отрицательного заряда мы рисуем стрелки электрического поля, направленные внутрь во всех направлениях.Тот же испытательный заряд, падающий рядом с другим положительным зарядом , приведет к отталкиванию наружу, что означает, что мы рисуем стрелок, выходящих из положительного заряда.

    Электрические поля одиночных зарядов. Отрицательный заряд имеет внутреннее электрическое поле, потому что он притягивает положительные заряды. Положительный заряд имеет внешнее электрическое поле, отталкиваясь, как заряды.

    Группы электрических зарядов могут быть объединены для создания более полных электрических полей.

    Равномерное электронное поле вверху направлено от положительных зарядов к отрицательным. Представьте себе крошечный положительный тестовый заряд, упавший в электронное поле; он должен следовать в направлении стрелок. Как мы видели, электричество обычно включает в себя поток электронов — отрицательных зарядов — которые текут против электрических полей.

    Электрические поля дают нам толкающую силу, необходимую для индукции электрического тока. Электрическое поле в цепи похоже на электронный насос: большой источник отрицательных зарядов, который может толкать электроны, которые будут течь по цепи к положительному сгустку зарядов.

    Электрический потенциал (энергия)

    Когда мы используем электричество для питания наших цепей, устройств и устройств, мы действительно преобразуем энергию. Электронные схемы должны иметь возможность накапливать энергию и передавать ее другим формам, таким как тепло, свет или движение. Накопленная энергия цепи называется электрической потенциальной энергией.

    Энергия? Потенциальная энергия?

    Чтобы понять потенциальную энергию, нам нужно понять энергию в целом. Энергия определяется как способность объекта выполнять работу над другим объектом, что означает перемещение этого объекта на некоторое расстояние.Энергия существует в различных формах , некоторые из которых мы можем видеть (например, механическая), а другие — нет (например, химическая или электрическая). Независимо от того, в какой форме она находится, энергия существует в одном из двух состояний : кинетическом или потенциальном.

    Объект имеет кинетическую энергию , когда он движется. Количество кинетической энергии объекта зависит от его массы и скорости. Потенциальная энергия , с другой стороны, — это запасенная энергия , когда объект находится в состоянии покоя. Он описывает, сколько работы может сделать объект, если он будет приведен в движение.Это энергия, которую мы обычно можем контролировать. Когда объект приводится в движение, его потенциальная энергия превращается в кинетическую.

    Давайте вернемся к использованию гравитации в качестве примера. Шар для боулинга, неподвижно сидящий на вершине башни Халифа, имеет много потенциальной (накопленной) энергии. После падения мяч, притягиваемый гравитационным полем, ускоряется по направлению к земле. Когда мяч ускоряется, потенциальная энергия преобразуется в кинетическую (энергию движения). В конце концов вся энергия мяча превращается из потенциальной в кинетическую, а затем передается всему, в что он попадает.Когда мяч находится на земле, у него очень низкая потенциальная энергия.

    Электрический потенциал энергии

    Подобно тому, как масса в гравитационном поле имеет потенциальную энергию гравитации, заряды в электрическом поле имеют электрическую потенциальную энергию . Электрическая потенциальная энергия заряда описывает, сколько у него накопленной энергии, когда она приводится в движение электростатической силой, эта энергия может стать кинетической, и заряд может выполнять работу.

    Подобно шару для боулинга, сидящему на вершине башни, положительный заряд в непосредственной близости от другого положительного заряда имеет высокую потенциальную энергию; оставленный свободным для движения, заряд будет отталкиваться от аналогичного заряда.Положительный тестовый заряд, помещенный рядом с отрицательным зарядом, будет иметь низкую потенциальную энергию, как и шар для боулинга на земле.

    Чтобы привить чему-либо потенциальную энергию, мы должны выполнить работу , перемещая это на расстояние. В случае шара для боулинга работа заключается в том, чтобы поднять его на 163 этажа против поля силы тяжести. Точно так же необходимо проделать работу, чтобы подтолкнуть положительный заряд к стрелкам электрического поля (либо к другому положительному заряду, либо от отрицательного заряда).Чем дальше идет заряд, тем больше работы вам предстоит сделать. Точно так же, если вы попытаетесь отвести отрицательный заряд от положительного заряда — против электрического поля — вам придется выполнять работу.

    Для любого заряда, находящегося в электрическом поле, его электрическая потенциальная энергия зависит от типа (положительный или отрицательный), количества заряда и его положения в поле. Электрическая потенциальная энергия измеряется в джоулях ( Дж, ).

    Электрический потенциал

    Электрический потенциал основан на электрическом потенциале энергия , чтобы помочь определить, сколько энергии хранится в электрических полях .Это еще одна концепция, которая помогает нам моделировать поведение электрических полей. Электрический потенциал равен , а не , как электрическая потенциальная энергия!

    В любой точке электрического поля электрический потенциал равен величине электрической потенциальной энергии, деленной на величину заряда в этой точке. Он убирает количество заряда из уравнения и оставляет нам представление о том, сколько потенциальной энергии могут обеспечить определенные области электрического поля. Электрический потенциал выражается в джоулях на кулон ( Дж / К ), который мы определяем как вольт и (В).

    В любом электрическом поле есть две точки электрического потенциала, которые представляют для нас значительный интерес. Есть точка с высоким потенциалом, где положительный заряд будет иметь максимально возможную потенциальную энергию, и есть точка с низким потенциалом, где заряд будет иметь минимально возможную потенциальную энергию.

    Один из наиболее распространенных терминов, которые мы обсуждаем при оценке электричества, — это напряжение . Напряжение — это разность потенциалов между двумя точками электрического поля.Напряжение дает нам представление о том, сколько толкающей силы имеет электрическое поле.


    Обладая потенциальной и потенциальной энергией, у нас есть все ингредиенты, необходимые для производства электричества. Давай сделаем это!

    Электричество в действии!

    Изучив физику элементарных частиц, теорию поля и потенциальную энергию, мы теперь знаем достаточно, чтобы заставить электричество течь. Сделаем схему!

    Сначала рассмотрим ингредиенты, необходимые для производства электричества:

    • Электричество определяется как поток заряда .Обычно наши заряды переносятся свободно текущими электронами.
    • Отрицательно заряженные электронов слабо прикреплены к атомам проводящих материалов. Небольшим толчком мы можем освободить электроны от атомов и заставить их течь в общем однородном направлении.
    • Замкнутая цепь из проводящего материала обеспечивает путь для непрерывного потока электронов.
    • Заряды приводятся в движение электрическим полем . Нам нужен источник электрического потенциала (напряжения), который толкает электроны из точки с низкой потенциальной энергией в точку с более высокой потенциальной энергией.

    Короткое замыкание

    Батареи — распространенные источники энергии, преобразующие химическую энергию в электрическую. У них есть две клеммы, которые подключаются к остальной цепи. На одном выводе имеется избыток отрицательных зарядов, а на другом все положительные заряды сливаются. Это разность электрических потенциалов, ожидающая начала действия!

    Если мы подключим наш провод, полный проводящих атомов меди, к батарее, это электрическое поле будет влиять на отрицательно заряженные свободные электроны в атомах меди.Электроны в меди, одновременно подталкиваемые отрицательной клеммой и притягиваемой положительной клеммой, будут перемещаться от атома к атому, создавая поток заряда, который мы называем электричеством.

    После секунды протекания тока электроны на самом деле переместились очень мало — доли сантиметра. Однако энергия, производимая текущим потоком, составляет огромных , тем более что в этой цепи нет ничего, что могло бы замедлить поток или потребить энергию.Подключение чистого проводника напрямую к источнику энергии — плохая идея, . Энергия очень быстро перемещается по системе и превращается в тепле в проволоке, которое может быстро превратиться в плавящуюся проволоку или пожар.

    Освещение лампочки

    Вместо того, чтобы тратить всю эту энергию, не говоря уже о разрушении батареи и провода, давайте построим схему, которая сделает что-нибудь полезное! Обычно электрическая цепь переводит электрическую энергию в другую форму — свет, тепло, движение и т. Д.Если мы подключим лампочку к батарее с помощью проводов между ними, мы получим простую функциональную схему.

    Схема: батарея (слева), подключенная к лампочке (справа), цепь замыкается, когда замыкается переключатель (вверху). Когда цепь замкнута, электроны могут течь, проталкиваясь от отрицательной клеммы батареи через лампочку к положительной клемме.

    В то время как электроны движутся со скоростью улитки, электрическое поле почти мгновенно влияет на всю цепь (мы говорим о скорости света быстро).Электроны по всей цепи, будь то с самым низким потенциалом, с самым высоким потенциалом или непосредственно рядом с лампочкой, находятся под влиянием электрического поля. Когда переключатель замыкается и электроны подвергаются воздействию электрического поля, все электроны в цепи начинают течь, по-видимому, в одно и то же время. Ближайшие к лампочке заряды сделают один шаг по цепи и начнут преобразовывать энергию из электрической в ​​световую (или тепловую).

    Ресурсы и дальнейшее развитие

    В этом уроке мы раскрыли лишь крохотную часть пресловутого айсберга.Остается еще масса нераскрытых концепций. Отсюда мы рекомендуем вам перейти сразу к нашему руководству по напряжению, току, сопротивлению и закону Ома. Теперь, когда вы знаете все об электрических полях (напряжении) и текущих электронах (токе), вы на правильном пути к пониманию закона, регулирующего их взаимодействие.

    Для получения дополнительной информации и визуализаций, объясняющих электричество, посетите этот сайт.

    Вот еще несколько концептуальных руководств для начинающих, которые мы рекомендуем прочитать:

    Или, может быть, вы хотите узнать что-нибудь практическое? В этом случае ознакомьтесь с некоторыми из этих руководств по навыкам базового уровня:

    Шоковые батареи — поражение электрическим током от батарей

    Поскольку использование батарей с напряжением более 300 В становится все более обычным явлением с ростом популярности электрических и гибридных электромобилей, существует опасность того, что широкая публика, так привыкшая к относительно безвредным 12-вольтовым батареям, может недооценить связанные с этим опасности. с тяговыми аккумуляторами более высокого напряжения.Поражение электрическим током составляет около 1% всех несчастных случаев со смертельным исходом, в основном с людьми, которым следует знать лучше.

    На этой странице описаны опасности и некоторые меры безопасности при работе с высоковольтными аккумуляторами.

    Удар электрическим током

    Физиолог может рассматривать тело как содержащее электрическую сеть, передающую крошечные нервные сигналы вокруг, позволяя нам делать все те важные дела, которые нам так нравятся, например, дышать, думать и двигаться.Его функция может быть серьезно нарушена присутствием постороннего тока. Тело также содержит сеть каналов, транспортирующих кислород к мышцам и мозгу в соленом растворителе, называемом кровью, который, кстати, обеспечивает хорошую проводящую среду для электричества.

    Для батареи корпус — это просто изолированный кожный мешок, содержащий электролит. См. Также нервных импульсов .

    Несмотря на то, что напряжение часто используется в качестве индикатора опасности и подразумевается во вступительном абзаце, оно не является надежным индикатором степени тяжести поражения электрическим током.Наиболее важными показателями являются фактический ток, протекающий через тело, и его продолжительность, и даже они могут привести к ошибочным выводам, поскольку физиологические последствия зависят от пути, по которому ток проходит через тело. Ток, проходящий через сердце или мозг, несравненно более опасен, чем ток, проходящий через палец или ладонь, зажатую между выводами батареи. Продолжительный ток также нанесет больший ущерб, чем короткий импульс тока.

    Физиологические последствия поражения электрическим током

    В таблице ниже описаны некоторые эффекты постоянного электрического тока, проходящего через тело в течение одной секунды.

    Важные примечания: Две таблицы на этой странице составлены из различных источников, и, хотя существует общее согласие между источниками по величине причин и следствий, фактические значения могут сильно отличаться. Очевидно, что нецелесообразно проводить тесты на людях, чтобы проверить уровни, при которых удары становятся фатальными, и некоторые данные получены на животных. Поэтому используемые значения являются средними или типичными значениями, которые следует использовать только в иллюстративных целях.

    Опасные токи показаны в Красный .

    Шокирующие эффекты

    Ток (контакт 1 секунда)

    Физиологический эффект

    Менее 1 мА

    Нет сенсаций

    1 мА

    Порог чувств.Ощущение покалывания

    5 мА

    Максимальный безопасный ток

    8-15 мА

    Легкий шок

    Начало мышечного сокращения.

    Нет потери мышечного контроля

    15-20 мА

    Болезненный шок

    Устойчивое мышечное сокращение.

    Не могу отпустить проводника

    20-50 мА

    Не могу дышать. Паралич грудных мышц

    ,00

    Возможно со смертельным исходом

    50-100 мА

    Сильная боль

    Нарушение дыхания

    Фибрилляция желудочков

    Вероятно со смертельным исходом — со смертельным исходом, если продолжить

    100-200 мА

    Фибрилляция желудочков

    Вероятно со смертельным исходом — Смертельный исход, если продолжение

    Дыхательная функция продолжается

    Более 200 мА

    Устойчивые сокращения желудочков, сопровождаемые нормальным сердечным ритмом (дефибрилляция)

    Мышцы груди сжимают сердце и останавливают его на время разряда.Это также предотвращает фибрилляцию желудочков, повышая шансы на выживание, но в игру вступают и другие факторы.

    Ожоги

    Временный паралич дыхания.

    Вероятно со смертельным исходом — со смертельным исходом, если продолжить

    Более 1 А

    Сильные ожоги.

    Сожжены внутренние органы.

    Смерть

    Выживем, если жизненно важные органы не на текущем пути — например, через палец или руку

    Примечания:

    • Низкое напряжение не означает малую опасность.

    • При прочих равных степень травмы пропорциональна продолжительности времени, в течение которого тело находится в цепи.

    • Согласно IEEE Std. 80, максимально безопасную продолжительность разряда можно определить по формуле

      Т = 0.116 / (E / R), где T — время в секундах, E — напряжение, а R — сопротивление человека (предполагается, что 1000 Ом).

      Для цепи на 120 В максимальная продолжительность разряда = 0,116 / (120 В / 1000) = 1 секунда
      Для цепи 240 В максимальная продолжительность разряда = 0,116 / (240 В / 1000) = 0,5 секунды

    • Чрезвычайно важно освободить пострадавшего от шока от как можно быстрее связаться с током.Разница в несколько секунд в запуске искусственного дыхания может означать для жертвы жизнь или смерть. Не сдавайтесь, если врач не объявил жертву мертвой.
    • Женщины более восприимчивы к электрическому току, чем мужчины
    • Более низкая масса тела увеличивает восприимчивость к электрическим токам
    • Разряд от постоянного тока с большей вероятностью остановит или остановит сердце жертвы.
    • Текущий диапазон от 100 до 200 ма особенно опасен, потому что почти наверняка приведет к летальной фибрилляции желудочков, сотрясению сердца до бесполезного трепетания, а не регулярного биения.
    • Порог фибрилляции является функцией тока во времени. Например, фибрилляция произойдет при токе 500 мА в течение 0,2 секунды или 75 мА в течение 0,5 секунды.

    • Переменный ток более опасен, чем постоянный ток, вызывая более серьезные мышечные сокращения. AC также с большей вероятностью вызовет фибрилляцию сердца жертвы, что является более опасным состоянием. Следовательно, безопасные рабочие пороги намного ниже для переменного напряжения.
    • Легче перезапустить остановленное сердце после устранения источника электрического удара, чем восстановить нормальный ритм биения фибриллирующего сердца.Сердце, которое находится в состоянии фибрилляции, не может быть восстановлено до нормального состояния с помощью закрытого массажа грудной клетки. Дефибрилляторы дают сердцу импульс постоянного тока, чтобы остановить фибрилляцию и позволить сердцу возобновить нормальный ритм.
    • Жертвы удара высоким напряжением обычно лучше реагируют на искусственное дыхание, чем жертвы удара низкого напряжения, вероятно, потому, что более высокое напряжение и ток зажимают сердце и, следовательно, предотвращают фибрилляцию. Шансы на выживание велики, если жертве уделить немедленное внимание.
    • Жертвы шока могут страдать от сердечного приступа в течение нескольких часов после шока. Опасность поражения электрическим током не исчезает после оказания немедленной медицинской помощи.
    • Не ждите, что вас защитит срабатывание защиты от утечки на землю или детектор замыкания на землю (автоматический выключатель). Обычно они срабатывают при 15 А.

    Потенциал шока

    В то время как сила удара электрическим током в основном определяется током, на ток, в свою очередь, влияют многочисленные переменные, которые составляют сопротивление пути тока, что затрудняет прогнозирование тока, который будет течь при заданном напряжении.Двумя основными составляющими сопротивления являются сопротивление тела между точками контакта с электрической цепью и сопротивление контакта между телом и источником напряжения. Более подробно сопротивление тела зависит от длины проводящего пути через тело и веса тела. Сопротивление контакта зависит от того, является ли контакт влажным или сухим, площадью контакта, твердостью захвата или касания электрического контакта, а также от наличия какой-либо другой изоляции на пути.Из-за такого большого разброса сопротивления и продолжительности контакта, люди, как известно, пережили удары 40 кВ, в то время как другие были убиты силой менее 50 вольт

    В следующей таблице показаны условия, которые могут привести к серьезному поражению электрическим током. Он дает сопротивление корпуса и контакта, связанное с различными условиями, и указывает ток, который будет течь при разных напряжениях. В таблице выше описаны последствия.

    Токи от поражения электрическим током

    Обстоятельства

    Сопротивление

    (Ом)

    Ток мА

    50 В

    100 В

    250В

    500 В

    Рука к земле (резиновые перчатки или подошва)

    20 000 000

    0.002

    0,005

    0,01

    0,02

    Рука к земле (Сухая рука, Кожаная подошва)

    1000000

    0,05

    0.1

    0,2

    0,5

    Сухая кожа

    500 000

    0,1

    0,2

    0.5

    1

    Легкое прикосновение (сухое)

    500 000

    0,1

    0,2

    0,5

    1

    Трос для захвата руки или металлический инструмент (сухой)

    20 000

    2.5

    5

    12,5

    25

    Легкое прикосновение (влажное)

    10 000

    5

    10

    25

    50

    Рука к земле (Мокрая рука, подошва из влажной кожи)

    10 000

    5

    10

    25

    50

    Трос для захвата руки или металлический инструмент (мокрый)

    5,000

    10

    20

    50

    100

    Из рук в руки (влажные)

    1500

    33.3

    66,6

    166

    333

    Мокрая кожа

    1000

    50

    100

    250

    500

    По всему телу человека

    1000

    50

    100

    250

    500

    Из рук в руки, из рук в руки (без кожи)

    500

    100

    200

    500

    1000

    Между ушами, поперек пальца (без кожи)

    100

    500

    1000

    2500

    5000

    Прокол кожи с порезами, ссадинами или ожогами от самого электрического тока

    Нет сопротивления

    Очень высокий

    Очень высокий

    Очень высокий

    Очень высокий

    Примечания:

    • Кожа — самый важный изолятор.
    • Сопротивление контактов сильно различается.
    • Работа с небольшими ранениями рук серьезно увеличивает риск поражения электрическим током.
    • После того, как был инициирован электрический ток, возникший в результате электрический ожог может проткнуть кожу и увеличить ток разряда.
    • Кольца, браслеты и другие украшения снижают сопротивление контакта с телом и увеличивают вероятность поражения электрическим током.
    • Используйте только одну руку (держа одну руку в кармане) при работа с цепями высокого напряжения позволяет избежать риска того, что тело станет частью цепи.
    • Риски можно минимизировать, используя изолированные ручные инструменты (плоскогубцы, отвертки, гаечные ключи и т. Д.), А также надев резиновые перчатки и обувь.

    Конструкция схемы автомобильной батареи

    Стандартные цепи автомобильных аккумуляторов на 12 и 24 вольт полагаются на шасси автомобиля в качестве заземляющей обратной цепи.Эта практика приемлема, когда не используются смертельные напряжения, но не для высоковольтных батарей, используемых в электромобилях и HEV, поскольку кто-то, кто работает с батареей, может легко стать проводником между любыми открытыми клеммами высокого напряжения (на батарее, двигателе и его контроллер) и шасси.

    Поэтому в цепях батарей

    EV и HEV следует использовать изолированные шины для положительной и отрицательной сторон батареи.

    Это также важная функция безопасности при эксплуатации, так как случайное отключение изоляции может подвергнуть водителя или аварийные службы воздействию опасного напряжения или вызвать опасное короткое замыкание аккумулятора.В случае нарушения изоляции или случайного повреждения система контроля замыкания на землю, которая обнаруживает утечку тока из аккумулятора или инерционные переключатели, которые обнаруживают замедление высокого ускорения из-за аварии, должна автоматически отключать аккумулятор.

    Методы безопасной работы

    Существует множество опубликованных стандартов по безопасным методам работы в цепях переменного тока, в том числе стандарты HSE в Великобритании и OSHA в США.См. Раздел «Стандарты».

    Ниже приведены дополнительные рекомендации, относящиеся к работе с цепями батарей.

    • Обычный порог безопасного рабочего напряжения для работы от аккумуляторов составляет 50 вольт постоянного тока.
    • Отсоедините аккумулятор от нагрузки с очевидным, видимым отключением, а не просто выключателем, положение которого можно не заметить.
    • Не работайте с полностью заряженным аккумулятором.По возможности позаботьтесь о том, чтобы батареи были разряжены.
    • С помощью вольтметра перед началом работы проверьте, заряжен ли аккумулятор.
    • С помощью прибора для проверки целостности цепи проверьте отсутствие соединения между клеммами аккумуляторной батареи и оборудованием или шасси автомобиля (см. Выше).
    • Убедитесь, что все конденсаторы, связанные с цепью батареи, разряжены.
    • По возможности закрывайте открытые клеммы, чтобы не прикасаться к ним и не ронять на них инструменты.
    • При начале работы с предположительно обесточенной цепью сначала коснитесь тыльной стороной одной руки, чтобы в случае удара током мышечная реакция не заставила руку схватить проводника.
    • См. Также примечания выше.

    Относитесь к аккумуляторным батареям большой мощности так же, как и к сетям переменного тока.

    См.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
