Подключить двигатель 380 на 220 через конденсаторы. Как подключить двигатель 380В к сети 220В: пошаговая инструкция

Как правильно подобрать конденсаторы для подключения. Какую схему подключения выбрать — «звезда» или «треугольник». Как рассчитать мощность двигателя при работе от 220В. На что обратить внимание при подключении.

Особенности подключения трехфазного двигателя к однофазной сети

Подключение трехфазного двигателя 380В к однофазной сети 220В — достаточно распространенная задача. Однако при таком подключении необходимо учитывать ряд важных моментов:

• Мощность двигателя снижается на 30-50% по сравнению с работой от трехфазной сети
• Необходимо правильно подобрать пусковой и рабочий конденсаторы
• Схема подключения обмоток («звезда» или «треугольник») влияет на характеристики работы
• Не все модели трехфазных двигателей подходят для работы от однофазной сети

При грамотном подключении трехфазный двигатель может вполне успешно работать от бытовой сети 220В, хотя и с некоторой потерей мощности. Рассмотрим основные способы подключения и нюансы, которые нужно учесть.

Схемы подключения трехфазного двигателя к сети 220В

Существует два основных варианта подключения трехфазного двигателя к однофазной сети:

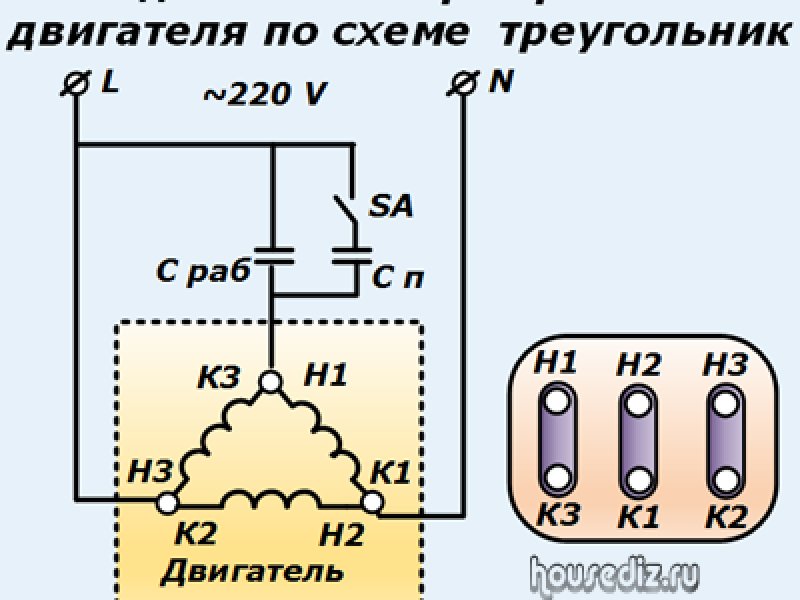

1. Схема «треугольник»

При данной схеме обмотки двигателя соединяются треугольником. Это позволяет получить большую мощность на валу по сравнению со схемой «звезда». Подключение производится следующим образом:

• Одна обмотка подключается напрямую к фазе и нулю сети 220В
• Вторая обмотка подключается через рабочий конденсатор
• Третья обмотка остается свободной

2. Схема «звезда»

При соединении обмоток звездой мощность двигателя будет ниже, чем при схеме «треугольник». Однако эта схема проще в реализации. Порядок подключения:

• Общая точка обмоток подключается к нулю сети
• Одна обмотка — напрямую к фазе
• Вторая обмотка — через рабочий конденсатор
• Третья обмотка остается свободной

Схема «треугольник» предпочтительнее, если есть возможность ее реализовать. Она позволяет получить большую мощность на валу двигателя.

Как правильно рассчитать и подобрать конденсаторы

Ключевой момент при подключении трехфазного двигателя к сети 220В — правильный выбор пускового и рабочего конденсаторов. От этого зависит возможность запуска и стабильность работы двигателя.

Расчет емкости рабочего конденсатора

Для приблизительного расчета емкости рабочего конденсатора можно воспользоваться следующими формулами:

• Для схемы «треугольник»: C = 68 * P (мкФ)
• Для схемы «звезда»: C = 40 * P (мкФ)

Где P — мощность двигателя в кВт.

Например, для двигателя мощностью 2,2 кВт при схеме «треугольник» потребуется конденсатор емкостью около 150 мкФ.

Выбор пускового конденсатора

Емкость пускового конденсатора обычно в 3-4 раза больше рабочего. Он необходим для создания пускового момента и подключается кратковременно при запуске двигателя.

Важно использовать конденсаторы, рассчитанные на рабочее напряжение не менее 400В. Подойдут пусковые конденсаторы типа К78-17, МБГО, МБГЧ и подобные.

Порядок подключения трехфазного двигателя к сети 220В

Рассмотрим пошаговый алгоритм подключения трехфазного асинхронного двигателя к однофазной сети 220В:

1. Определите схему соединения обмоток двигателя — «звезда» или «треугольник»
2. Рассчитайте необходимую емкость рабочего и пускового конденсаторов
3. Подключите обмотки двигателя согласно выбранной схеме
4. Подсоедините рабочий конденсатор
5. Подключите пусковой конденсатор через кнопку без фиксации
6. Подайте питание на схему
7. Для запуска нажмите и удерживайте кнопку пускового конденсатора
8. После выхода двигателя на рабочие обороты отпустите кнопку

При правильном подборе конденсаторов двигатель должен запуститься и выйти на рабочий режим. Если этого не происходит, необходимо скорректировать емкость конденсаторов.

На что обратить внимание при подключении

При подключении трехфазного двигателя к сети 220В важно учитывать следующие моменты:

• Мощность двигателя снизится на 30-50% по сравнению с паспортной
• Необходимо обеспечить хорошее охлаждение двигателя
• Не рекомендуется длительная работа на полной нагрузке
• Контролируйте нагрев двигателя, не допускайте перегрева
• Используйте качественные конденсаторы с подходящими характеристиками
• Обеспечьте надежность электрических соединений

При соблюдении этих рекомендаций трехфазный двигатель сможет успешно работать от однофазной сети 220В в течение длительного времени.

Часто задаваемые вопросы

Можно ли подключить двигатель 380В к сети 220В без конденсаторов?

Нет, подключение без конденсаторов невозможно. Конденсаторы необходимы для создания сдвига фаз и вращающегося магнитного поля в двигателе.

Насколько снизится мощность двигателя при работе от 220В?

Мощность обычно снижается на 30-50% от номинальной. Точное значение зависит от конкретной модели двигателя и схемы подключения.

Какие двигатели лучше подходят для работы от 220В?

Лучше всего подходят асинхронные двигатели с короткозамкнутым ротором мощностью до 3-4 кВт. Двигатели большей мощности подключать не рекомендуется.

Можно ли использовать электролитические конденсаторы?

Нет, для подключения двигателя нужно использовать только пленочные или бумажные конденсаторы, рассчитанные на переменное напряжение не менее 400В.

Заключение

Подключение трехфазного двигателя 380В к однофазной сети 220В — вполне реализуемая задача при правильном подходе. Важно учитывать особенности такого подключения, правильно рассчитать параметры схемы и обеспечить нормальные условия эксплуатации двигателя. При соблюдении всех рекомендаций двигатель сможет успешно работать от бытовой сети, хотя и с некоторым снижением мощности.

Как подключить электродвигатель с 380 на 220 вольт

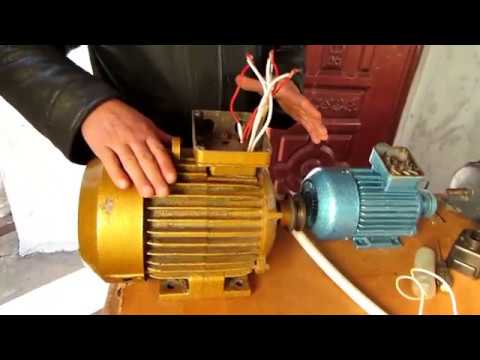

В данном обзоре автор подробно расскажет и покажет, как своими руками подключить электродвигатель с 380 на 220 вольт (чтобы можно было включать его в розетку). Ничего сложного в этом нет.

Обратите внимание, что автор использует электродвигатель, у которого есть только три провода. Дополнительные три провода отсутствуют. Но это не является проблемой.

Электродвигатель можно использовать для изготовления различных полезных приспособлений: настольного гриндера для гаража и домашней мастерской, вибросита для просеивания песка и др.

Первым делом (если двигатель был приобретен на металлоприемке), необходимо убедиться в его работоспособности.

Для этого потребуется тестер. Ставим его на прозвонку и проверяем три провода. Они должны быть замкнуты между собой. Также необходимо будет убедиться, что нет пробоя на корпус.

Основные этапы работ

На следующем этапе потребуется обычная вилка для розетки и конденсаторы для запуска электродвигателя (не меньше 300 вольт и 70 мкф на 1000 ватт).

Схема подключения очень простая. Сначала один провод от пакета конденсаторов подцепляем к проводу вилки. Затем свободный провод от вилки подключаем к любому из трех проводов электродвигателя.

Далее первый провод от вилки подцепляем к одному из двух оставшихся свободных проводов электродвигателя.

К третьему проводу подключаем второй провод от конденсаторов. Но сам контакт должен быть кратковременным (не более 1 секунды) — только для старта.

Подробно о том, как подключить электродвигатель с 380 на 220 вольт, смотрите на видео ниже. Этим простым способом поделился автор YouTube канала «саня киселев».

Оцените запись

[Голосов: 147 Средняя оценка: 4. 4]

Запуск трехфазных электродвигателей с помощью конденсаторов

Существует масса разнообразных электрических двигателей, но все они имеют две характеристики, основанные на напряжении сети, к которой привязаны они и их мощность. Многие не имеют представления, как подключить двигатель 380 на 220В. Статья раскроет эту тему.

Как подключить электродвигатель 380 на 220?

Существует две схемы такого подсоединения. Каждая имеет свои особенности.

1. Звезда-треугольник;
2. Конденсаторы.

В хозяйстве иногда возникает потребность подключения к однофазной электросети электрический двигатель, который рассчитан на работу в трехфазной сети. Этот случай считается исключительным, и к нему стоит прибегать только, если нет возможности подключиться к трехфазной электросети, так как в ней сразу создается магнитное вращающееся поле, которое создает условия для вращения ротора в статоре. Ко всему прочему в этом режиме достигается максимальная мощность и эффективность работы электродвигателя.

Если вы подключаете к бытовой однофазной электрической сети, то совершайте три обмотки по схеме «треугольник» для того, чтобы получить наибольшую выходную мощность асинхронного электромотора ( это будет максимум 70%, если сравнивать с трехфазным подключением). Если подключаете схемой «звезда», то максимальная мощность будет достигать 50% от возможной.

Однофазное подключение на два выхода дает возможность подключить фазу и ноль, третьей фазы нет, но она восполняется конденсатором.

Направление вращения электрического двигателя будет зависеть от того, как будет сформирован третий контакт: через фазу или ноль. В режиме одной фазы частота вращения будет идентичной трехфазному режиму. Как подключить двигатель 380 на 220? Какова схема подключения электрического двигателя 380 на 220 В с конденсатором?

Подключение электродвигателя с конденсатором

При подключении маломощных асинхронных электрических двигателей до 1,5 кВт, запускающихся без нагрузки, необходимо иметь только рабочий конденсатор.

К нулю подключаем один его конец, другой же к третьему выходу треугольника. Чтобы изменить направление вращения мотора подключение конденсатора ведем не от нуля , а от фазы.

В случае работы двигателя сразу при запуске под нагрузкой или когда его мощность более 1,5 кВт, то для успешного запуска нужно внести в схему пусковой конденсатор, который будет включаться в работу параллельно рабочему. Он нужен для увеличения пускового толчка при старте, он станет включаться всего на несколько секунд.

Обычно пусковой конденсатор имеет кнопочное подключение, остальная же схема подключается от электрической сети через тумблер либо же через кнопку с двумя фиксирующимися положениями. Чтобы произвести запуск требуется подключить питание через тумблер или двухпозиционную кнопку, затем произвести нажатие на пусковую кнопку и удерживать ее до тех пор, пока не запустится электрический двигатель. Как только запуск произошел, отпускаем кнопку, при этом ее пружина разомкнет контакты и произведет отключение пусковой емкости.

Если необходим реверсивный запуск трехфазного двигателя в сети 220 вольт, тогда нужно будет занести в схему тумблер переключения. Он нужен для подключения одного конца рабочего конденсатора к фазе и к нулю.

В случае, если двигатель не желает запускаться либо очень медленно набирает скорость оборотов, то необходимо внести в схему пусковой конденсатор, который подключен через кнопку «Пуск». Для подключения этой кнопки на реверсивной схеме для обозначения проводов используется фиолетовый цвет. Если в реверсе нет необходимости, то со схемы выпадает кнопка вместе с проводами и пусковой правый конденсатор.

Подключение электродвигателя без конденсаторов

Как ни крути, но работать трехфазный электродвигатель будет в однофазной сети на 220 В только с конденсаторами. Они не нужны для запуска электромоторов, которые рассчитаны на работу с напряжением сети в 220 вольт.

Собрать самостоятельно схему подключения не так и сложно. Сложность будет заключаться в подборе необходимой емкости рабочего конденсатора, дополнительные хлопоты возникнут, если потребуется пусковой.

Выбор конденсаторов для электродвигателей

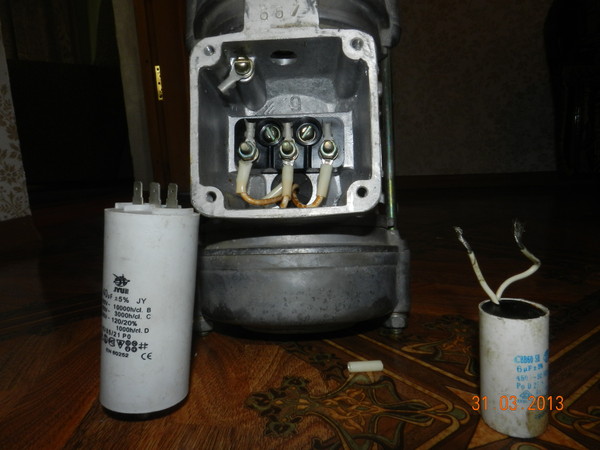

Как подобрать нужные модели? На корпусе находятся обозначения и величина емкости. Заострите внимание только на моделях типа МБГЧ, МБПГ, МБГО, БГТ с рабочим напряжением, которое обозначает (U раб), не менее 300 вольт.

Как рассчитать емкость конденсаторов для электродвигателей?

• Чтобы рассчитать рабочую емкость конденсатора для схемы подключения звездой, необходимо использовать формулу Cраб=2800х(I/U). В случае подключения обмоток треугольником, тогда по такой формуле: Сраб=4800х(I/U).
• Для получения результатов по величине в мкФ емкости рабочего конденсатора Сраб, нужно потребляемый двигателем ток (по паспорту) разделить на напряжение сети U, которое равняется 220 вольт, полученные данные умножаются на 4800, если задействован треугольник, или 2800, если работа производилась со звездой.

Экспериментальным способом подбирается емкость пусковых. Обычно их емкость превосходит емкость рабочих в 2-3 раза.

К примеру, есть электродвигатель обмотки, провода которого имеют соединение треугольником, величина потребляемого тока равна 3 амперам. Эти данные подставляем в формулу Сраб= 4800 x (3 / 220)≈ 65 мкФ. При этом пусковой будет иметь пределы в 130-160 мкФ. Но такая емкость редко встречается у конденсаторов, что приводит к параллельному подключению для рабочего, к примеру, шесть по десять плюс один на 5 мкФ.

Учтите то, что расчет составляется на номинальную мощность. Работая в половину силы, электрический двигатель станет нагреваться, поэтому следует уменьшить емкость рабочего конденсатора, чтобы уменьшить ток в обмотке.

При не достающей до требуемой емкости, мощность, развиваемая электрическим двигателем, будет низкой.

Профессионалы рекомендуют начинать подбирать конденсатор для трехфазного двигателя с наименьшего допустимого значения емкости, постепенно увеличивая показатель до оптимального значения.

Помните о том, что если электрический двигатель, переделанный с 380 на 220 вольт, будет долго работать без нагрузки, он сгорит.

Обратите внимание! После отключения конденсаторы на своих выводах достаточно долго сохраняют напряжение опасной величины . Не забывайте следить за соблюдением мер по безопасности: всегда их ограждайте, чтобы исключить случайное прикосновение. Перед эксплуатацией конденсаторов каждый раз не забывайте производить их разрядку.

Всегда помните о том, что не следует подключать трехфазный двигатель, у которого мощность более 3 кВт, к обычной электросети дома на 220В. Это приводит к тому, что начинает происходить выбивание пробок, плавиться изоляция проводов, если неправильно подобрана защита.

Подключение электродвигателя 380 на 220

2016-07-15 Советы

Большинство асинхронных двигателей, предназначенных для работы в трехфазной сети 380 В можно спокойно переделать для работы в домашнем хозяйстве, например для точильного станка или сверлильного, где напряжение сети обычно составляет 220 В. На практике чаще всего применяется схема подключения в однофазную сеть с помощью конденсаторов.

При этом стоит отметить, что при таком подключении мощность электродвигателя составит 50-60% от его номинальной мощности, но и этого зачастую будет вполне достаточно.

Не все трехфазные электродвигатели хорошо работают при подключении к однофазной сети. Проблемы возникают, например, у двигателей серии МА с двойной клеткой короткозамкнутого ротора. В связи с этим при выборе трехфазных электродвигателей для работы в однофазной сети следует отдать предпочтение двигателям серий А, АО, АО2, АПН, УАД и др.

Для чего нам нужны конденсаторы? Если вспомнить теорию, обмотки в асинхронном двигателе имеют фазовый сдвиг в 120 градусов, благодаря чему создаётся вращающееся магнитное поле. Вращающееся магнитное поле, пересекая обмотки ротора, индуцирует в них электродвижущую силу, что приводит к возникновению электромагнитной силы, под действием которой ротор начинает вращаться. Но это действительно только для трехфазной сети.

При подключении в однофазную сеть трехфазного двигателя вращающий момент будет создаваться только одной обмоткой и этого усилия будет недостаточно для вращения ротора. Чтобы создать сдвиг фазы относительно питающей фазы и применяют фазосдвигающие конденсаторы.

Наиболее распространенными схемами подключения трехфазного двигателя к однофазной сети являются схема «треугольник» и схема «звезда». При подключении в «треугольник» выходная мощность электродвигателя будет больше чем у «звезды», поэтому в быту обычно применяют ее.

Для того, чтобы определить по какой схеме выполнено подключение двигателя, надо снять крышку клеммника и посмотреть каким образом установлены перемычки.

В случае подключения «треугольником» все обмотки должны быть соединены последовательно, т. е. конец одной обмотки с началом следующей.

Если в клеммник выведено только 3 вывода, значит придется разбирать двигатель и находить общую точку подключения трех концов обмоток. Это соединение надо разорвать, к каждому концу припаять отдельный провод, после чего вывести их на клеммную колодку. Таким образом мы получим уже 6 проводов, которые соединим по схеме «треугольник».

После того как определились со схемой подключения, необходимо подобрать емкость конденсаторов. Емкость рабочего конденсатора можно определить по формуле С раб = 66·Р ном, где Р ном — номинальная мощность двигателя. То есть берем на каждые 100 Вт мощности берем примерно 7 мкФ емкости рабочего конденсатора. Если конденсатора необходимой емкости нет в наличии, можно набрать из нескольких конденсаторов, подключая их в параллель. Конденсаторы можно применять любого типа, кроме электролитических. Неплохо зарекомендовали себя конденсаторы типа МБГО, МБГП. Емкость пускового конденсатора должна быть примерно в в 2-3 раза больше, чем емкость рабочего конденсатора. Рабочее напряжение конденсаторов должно быть в 1,5 раза больше напряжения сети.

Если двигатель после запуска начнет перегреваться, значит расчетная емкость конденсаторов завышена. Если емкости конденсаторов недостаточно, будет происходить сильное падение мощности двигателя. При правильном подборе емкости конденсаторов ток в обмотке, подключенной через рабочий конденсатор, будет одинаков или незначительно отличаться от тока, потребляемого двумя другими обмотками. Рекомендуют подбирать емкости, начиная с наименьшего допустимого значения, постепенно увеличивая емкость до необходимого значения.

В случае подключения маломощных двигателей, работающих первоначально без нагрузки, можно обойтись одним рабочим конденсатором.

Рис.1 Подключение с одним рабочим конденсатором

Рис.2 Схема подключения трехфазного двигателя в однофазную сеть

Сп — Пусковой конденсатор  Ср — Рабочий конденсатор  SB — кнопка  SA — тумблер

Конденсатор пусковой включается кратковременно кнопкой без фиксации только на время, пока электродвигатель 220в разгонится до номинальных оборотов. После выхода двигателя на оптимальный режим пусковой конденсатор необходимо отключить, иначе большая суммарная емкость вызовет перекос фаз и перегрев обмоток. Реверс двигателя осуществляется переключением тумблера.

принцип работы, инструкция по запуску, выбор значений

Рассмотрим вначале, почему считается, что двигатель питается напряжением 380 вольт. Имеют счастье быть три фазы по 220 вольт. Простейшие вопросы заставляют уплывать новичков, отсутствие знания теории порождает возникновение ошибок практических. Искренне благодарим энтузиастов, забросавших Ютуб обучающими роликами, без столь богатого материала сложно дать дельные советы планирующим осуществить подключение электродвигателя 380 на 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 вольт

Подобные двигатели называются трехфазными. Отличаются кучей преимуществ перед типичными бытовыми, широко используются промышленностью. Достоинства касаются большой мощности, КПД. Именно в трехфазных двигателях удаётся обойтись без пусковых обмоток, конденсаторов при наличии соответствующего питания. Конструкции удается исключить лишние элементы. Пускозащитное реле холодильника, четко следящее за целостностью, временем работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Наличием трех фаз удается создать внутри статора вращающееся электромагнитное поле без дополнительных ухищрений. Давайте посмотрим рисунок. Простоты ради, показан ротор, снабженный двумя полюсами, статор содержит по катушке на фазу переменного тока. Конфигурации типичных двигателей 380 вольт более сложная, упрощение не помешает пояснить суть процессов, протекающих внутри.

Рисунок синим показывает отрицательно заряженные поля, красным – положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении изготовлен из постоянных магнитов, окрашен и пребывает в произвольном положении. Полюса всего два. Далее двигаемся согласно эпюрам:

1. Первая картинка наградила фазу В отрицательным знаком, две другие заряжены слегка положительно (приблизительно треть амплитуды), схематично показано бледным розовым цветом. Положительный полюс ротора сместился к катушке В. Слабое положительное поле А-С притянуло южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса – ровно посередине.
2. В следующий момент времени (спустя 60 градусов, 3,3 мс) южный полюс появляется на фазе А статора. Ротор проворачивается на 60 градусов вдоль часовой стрелки. Слабые отрицательные поля фаз В, С удерживают между собой положительный полюс ротора.
3. В данный момент времени северный полюс статора располагается на фазе С, ротор продолжает вращение еще на 60 градусов. Дальнейшая картина должна быть понятна.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор. Частота оборотов не совпадает с сетевыми 50 Гц. Обмоток статоре больше, количество полюсов ротора иное. В придачу имеется явление проскальзывания в зависимости от амплитуды напряжения, многих других факторов. Нюансы используются регулировать скорости вращения вала двигателя. Вплотную достигли разгадки вопроса напряжения 380 вольт. Сформировано тремя фазами с действующим значением напряжения 220 вольт (как в розетке). Взять разницу меж любыми двумя в произвольный момент времени, величина превышает указанное значение.

Получается 380 вольт. Двигатель с тремя фазами использует для работы три напряжения с действующим значением 220 вольт, сдвиг меж любыми составляет 120 градусов. Можно легко проследить из графика на нашем рисунке. Вот почему многих снедает соблазн использовать оборудование в домашних условиях, запустить, используя одну фазу, поставляемую розеткой. Напрямую снделать невозможно, как должно быть понятно, приходится изобретать ухищрения. Простейшим назовем применение конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов. Разница меньше 120, которые хотели получить в идеале.

На практике подключение электродвигателя через конденсатор отлично работает. Правда для осуществления задумки придется немного повозиться.

Запуск трехфазного двигателя 380 В от домашней сети

Во-первых, нужно знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитным кожухом, скрывающим электрическую разводку. Нужно снять щит, приступить к изучению схемы. Чаще рядом показана схема электрических соединений. Чтобы запуск произвести трехфазной сетью, применяется коммутация типа “звезда”. Концы трех обмоток имеют одну общую точку, называемую нейтралью, противоположная сторона снабжается фазами. Одна на каждую обмотку. Получается распределение поля, рассмотренное выше.

Объединение обмотки двигателя треугольником

Подключая асинхронный двигатель 380 на 220 Вольт, потрудитесь коммутацию изменить. Пригодится электрическая схема, приводимая шильдиком корпуса. Согласно рисунку, обмотки двигателя объединяются треугольником. Каждая на обоих концах объединяется с другой. Давайте посмотрим, что получается. Чем отличается методика от штатного использования оборудования. Для простоты на рисунке показываем схему включения конденсатора. Выглядит так:

• Напряжение сети 220 В приложено к обмотке С.
• На обмотку А напряжение приходит через рабочий конденсатор в состоянии сдвига фаз на 90 градусов.
• На обмотке В действует разница меж указанными напряжениями.

Посмотрим эпюры: как будет выглядеть практически. Сдвиг фаз неравномерный. Меж пиками, по которым построены эпюры, отложено 90 и 45 градусов. Вследствие этого вращение в принципе лишено возможностей быть равномерным. Форма фазы обмотки В отличается от синусоидальной. Запуск трехфазного двигателя сетью 220 вольт сопровождается наличием потерь энергии. Процесс возможен. Происходит часто явление, называемое залипанием. Неправильная форма поля внутри статора бессильна раскрутить статор.

Схема подключения двигателя несколько упрощена, отличается от норм исполнения чертежей проектной документации. Наглядность рисунка очевидна. Конденсатор схемы рабочий, встречается пусковой. Нужен усилить вращающий момент на начальном этапе. Любой асинхронный двигатель при старте потребляет больше тока, на первое движение тратится много энергии. Конденсатор обычно присоединяется параллельно рабочему, включается в цепь нажатием специальной кнопки. Например, предлагается пометить, как Ускорение.

Когда вал наберет обороты, емкость пусковая становится ненужной, снижается сопротивление движению вала. Отпуская кнопку Ускорение, исключаем элемент из сети. Чтобы пусковая емкость разрядилась (вольтаж способен достигать 300 В), закоротим на значительной величины сопротивление, через которое в рабочем состоянии ток не пойдет. Постепенно электроны компенсируются, опасность поражения исчезнет. Возникает простой вопрос – как подобрать рабочую, пусковую емкости? Подключение электродвигателя 380 В на 220 В непростая задача. Давайте рассмотрим ответ.

Выбор значений рабочей, пусковой емкостей для подключения трехфазного двигателя на 220 В

Первым делом обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинал 220 В. Подключение двигателя 380 на 220 вольт сопровождается возникновением гораздо более весомых значений вольтажа. Среди пусковых и рабочих конденсаторов исключите элементы рабочим напряжением ниже 400 вольт. Практика накладывает коррективы, придется обойтись попавшимся под руку. Обратите внимание на провода. Токи по технической документации даны относительно напряжения 220 В. Рассматриваемая схема задействует другие значения. Возможно, придется пересчитать размеры токов.

На практике если емкость рабочая слишком мала, вал «залипает». Двигатель стал бы работать, если придать начальное ускорение, если зверь мощностью 4 кВт поотрывает пальцы, винить некого. Оказывается, номинал рабочей емкости определен минимум двумя параметрами:

Наладка двигателя

1. Мощнее двигатель, больший номинал конденсаторов нужно применить. На 250 Вт хватает значения десятков мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролитические без специальных мер применять запрещено, предназначены работать в сетях постоянного тока. При подключении переменного напряжения 220 В могут попросту взорваться.
2. Выше обороты двигателя, больший номинал пускового конденсатора потребуется. Достигнув разницы в несколько раз, значение емкости повышаем на порядок (10 раз). Для пуска двигателя мощностью 2,2 кВт, оборотами 3000 в минуту постарайтесь запастись батареей на 200–250 мкФ. Очень большое значение. Емкость Земного шара составляет доли мФ.

Сильно емкость пускового конденсатора зависит от приложенной нагрузки. Мотор, работающий на шкив, потребляет много энергии, объем батареи возрастает. Попытаемся выбрать номиналы. Практиками замечено: стабильнее двигатель 380 В работает, питаемый однофазной сетью, когда напряжения в плечах конденсатора равны. Обмотку, работающую непосредственно от сети, избегаем трогать, измеряем потенциал двух других. Каким образом получается, величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется делитель. Красиво рисовали эпюры, на практике форма фаз способна сильно отличаться. Определяется реактивное сопротивление перечисленным выше набором параметров. Конструкция двигателя, обуславливающая размер мощности, скорость оборотов, нагрузка вала. Ряд параметров, учесть которые теоретическими путями в рамках обзора попросту не представляется возможным. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, затем плавно увеличивать номинал, пока напряжения обмоток не станут равными.

После раскрутки двигателя порой оказывается: равенство нарушилось. Сопротивление движению вала упало. Перед тем, как подключить электродвигатель с 380 на 220 окончательно, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: действующее значение способно превышать 220 вольт. Значение напряжения составит 270 В. Перед тем, как подключить электродвигатель через конденсатор, побеспокойтесь о контактах. Обеспечьте надежную стыковку во избежание потерь, перегрева в местах прохождения тока. Коммутацию лучше вести на специальные клеммы, затягивая болтами. После окончательной подборки параметров электрическую часть следует закрыть кожухом, провода пропустить через резиновый уплотнитель боковой стенки отсека.

Подключаем трехфазный двигатель 380 к сети 220 вольт | Электрика

Нередко в доме или в гараже приходится использовать агрегаты с приводами от двигателей на 380 вольт, предназначенных для использования в трехфазных сетях. Использовать трехфазную сеть в этих условиях невозможно (исключения бывают, но редко). Тогда остается запитать трехфазный двигатель от бытовой сети.

При подключении обмоток асинхронного двигателя к трем фазам по каждой его обмотке ток течет в разное время. Это создает магнитное поле, обеспечивающее вращение ротора электродвигателя. Питание трехфазного двигателя от двух фаз снижает мощность и эффективность двигателя. Поэтому подключать двигатель на 380 вольт к двум фазам стоит, если другого выхода не остается.

Особенности подключения

Если обмотки двигателя приходится подключать к однофазной сети, две обмотки подключаются напрямую к двум проводам, а третья – через конденсатор, сдвигающий фазу напряжения. Частота вращения в данном случае не меняется, но мощность существенно падает. Величину падения предварительно рассчитать трудно. В зависимости от особенностей двигателя и схемы подключения она может составлять 30-50%. Не все модели трехфазных двигателей могут работать в бытовой сети. Хорошо подходят для этого асинхронные двигатели, имеющие короткозамкнутый ротор.

Подключать асинхронный двигатель, рассчитанные для работы в сети 380 и 220 вольт, к однофазному источнику напряжения можно с соединением обмоток «звезда» или треугольник». Лучше это делать по схеме «треугольника» — так двигатель меньше потеряет мощность. Если же возможности переключить обмотки в «треугольник» нет, приходится использовать «звезду».

Для подключения двигателя выводы его фазных обмоток выводятся на колодку или клеммник, а соединение производится перемычками. Это позволяет реализовать одну из схем без перекрещивания проводов. Такие клеммники называются «борно», на них выводится до 6 фазных обмоток. На двигатель они крепятся сверху или сбоку.

Важно: если двигатель предназначен для работы в сети 220/127 вольт, то обмотки можно подключить к однофазной сети «звездой». При подключении «треугольником» обмотки попросту сгорят.

Соединение «треугольником»

Для получения большей мощности при подключении к бытовой сети схема «треугольник» более предпочтительна. В этом случае можно добиться получения 70% мощности от номинальной. Для этого концы обмоток последовательно соединяются с началом следующих:

• конец обмотки фазы «А» с началом обмотки «В»;
• конец «В» — с началом «С»;
• конец «С» — с началом «А».

Соединения двух пар обмоток подключаются к проводам сети напрямую, а третьей – через рабочий конденсатор, подключенный к одному из двух контактов питания.

Запуск двигателя, подключенного таким образом, производится через рабочий конденсатор. Однако при наличии нагрузки на двигатель он не сможет запуститься или будет крайне медленно набирать обороты. Поэтому необходимо использование дополнительных пусковых конденсаторов. Они включаются в момент пуска двигателя на 2-3 секунды, пока обороты составят хотя бы 70% от номинальных. После чего конденсатор отключается.

Для использования пусковых конденсаторов удобно использовать специальную пусковую кнопку. Она имеет две пары контактов, первая остается замкнутой только в момент удержания кнопки, а вторая размыкается лишь при выключении.

Направление вращение зависит от контакта, к которому подключена третья обмотка (подключаемая через конденсатор). Поэтому для управления вращением можно подключить ее через двухпозиционный переключатель, соединенный с одной и другой обмотками. Таким образом двигатель будет вращаться в разные стороны при переключении тумблера переключателя.

Подключение «звездой»

По причине больших потерь мощности данная схема стоит применять лишь при включении в однофазную сеть двигателя с рабочим напряжением 220/127 вольт. Бывают случаи, когда обмотки двигателя 380/220 вольт изначально подключены по схеме «звезда» и изменить схему невозможно.

Подключение обмоток «звездой» означает соединение концов трех обмоток в одну точку, а к началу каждой подводится питание от одной из трех фаз. В однофазной сети подключение происходит как в случае «треугольника» – две обмотки к «фазе» и «нолю» напрямую, а третью через конденсатор к одному из двух проводов.

Подбор рабочих конденсаторов

На емкость конденсаторов, обеспечивающих питание третьей обмотки, влияет схема подключения, мощность двигателя и другие параметры.

Требуемую емкость можно рассчитать по формулам:

Ср=2800*I/U (соединение «звездой»)

Ср=4800*I/U (соединение «треугольником»)

где Ср – емкость рабочего конденсатора, мкФ; I – ток, А; U -напряжение, В.

Тока рассчитывается по формуле:

I=P(1.73*U*n*cosф,

где Р – мощность двигателя, кВт; n – КПД; cosф – коэффициент мощности. Эти данные указаны в паспорте двигателя, их значения равны примерно 0,8-0,9.

На практике можно упростить расчеты, определив требуемую емкость рабочего конденсатора как 7 мкФ на 100 Вт мощности двигателя.

В ходе испытаний двигателя можно проверить правильность расчетов емкости рабочих конденсаторов. Если наблюдается перегрев двигателя, емкость завышена. При недостаточной емкости будет наблюдаться сильное падение мощности двигателя. Лучше начать подбор емкости рабочего конденсатора с небольшого значения, постепенно наращивая ее до оптимальной. Это можно сделать путем подключения параллельных конденсаторов или замены конденсатора на более емкий. Лучше осуществлять подбор, измеряя токи обмоток при работе двигателя. При идеальном подборе конденсатора ток обмотки, подключенной через рабочий конденсатор, должен совпадать с током, потребляемым обмотками, подключенными к «фазе» и «нолю».

Емкость пускового конденсатора (блока конденсаторов) зависит от требуемого для запуска пускового момента.

Важно: пусковая емкость – не является емкостью пускового конденсатора. Это сумма емкостей рабочего и пускового конденсаторов.

Если двигатель запускается «вхолостую» (без нагрузки), пусковая емкость может быть равна рабочей (пусковой конденсатор не устанавливается). Это удешевляет и упрощает схему подключения. Для этого может специально организовываться система отключения нагрузки. Для чего устанавливается прижимной ролик или механизм, ослабляющий натяжение ремня ременной передачи.

Если пуск без нагрузки невозможен, необходима повышенная мощность пускового конденсатора. Его емкость в 2-3 раза больше рабочего. Например, если емкость рабочего конденсатора 50 мкФ, необходим пусковой конденсатор емкостью 50-100 мкФ. Это даст пусковую емкость 100-150 мкФ.

Пусковой конденсатор работает лишь несколько секунд при запуске двигателя, поэтому для этой цели допускается использовать дешевые электролитические конденсаторы.

При подборе рабочего и пускового конденсаторов лучше использовать несколько конденсаторов малой емкости чем один большой. Это позволит легче подбирать необходимую емкость, подключая и отключая конденсаторы. Соединяются конденсаторы параллельно, а их суммарная емкость равна сумме емкостей каждого.

Подключение пусковых конденсаторов к электродвигателю.

В одной из прошлых статей мы говорили о подборе рабочих конденсаторов для работы  3 ф.(380 Вольт) асинхронного электродвигателя от 1 ф. сети (220 Вольт). А именно о подборе рабочих конденсаторов  по амперметру . Спасибо Вам мои читатели за  множество отзывов и благодарностей, ведь если бы не Вы  уже давно бы забросил это дело.  В одном из писем  присланных мне на почту были вопросы: « Почему  не рассказал о пусковых конденсаторах?», «Почему у меня не запускается двигатель, ведь я всё сделал, как было написано».  А ведь правда что не всегда хватает «рабочих» конденсаторов для пуска электродвигателя под  нагрузкой, и возникает вопрос: «Что же делать?». А вот что: «Нам нужны пусковые конденсаторы». А вот как их подобрать правильно мы сейчас поговорим. И так что мы имеем: 3 фазный электродвигатель, к которому на основе прошлой статье  мы подобрали ёмкость рабочего конденсатора 60 мкФ. Для пускового конденсатора мы берем емкость в 2 — 2,5 раза больше чем ёмкость рабочего конденсатора. Таким образом, нам понадобится конденсатор ёмкостью 120 – 150 мкФ. При этом рабочее напряжение этих конденсаторов должно быть в 1,5 раза больше напряжения сети. Сейчас у многих возникает вопрос: « А почему не 300 мкФ или даже 1000 мкФ, ведь кашу маслом не испортишь?». Но в не этом случае, всего должно быть в меру, при слишком большей ёмкости пусковых конденсаторов  нечего очень страшного не случиться, но эффективность пуска электродвигателя будет хуже. Таким образом не стоит тратить лишние средства на покупку слишком большой ёмкости.

Но какие, же конденсаторы нужны для пуска электродвигателя?

Если нам нужна небольшая ёмкость пускового конденсатора то вполне подойдёт конденсаторы того же типа которые мы использовали для рабочих конденсаторов.  Но если нам нужно довольно таки  большая ёмкость? Для такой цели не целесообразно использовать такой тип конденсаторов через их дороговизну и размеры (при сборе большой батареи конденсаторов размеры её будут велики).  Для таких целей нам служат специальные пусковые (стартовые) конденсаторы, которые сейчас присутствуют в продаже, в большом ассортименте.  Такие конденсаторы встречаются разных форм и типов, но в их названиях присутствует маркировка (надпись): «Start», «Starting»,  « Motor Start» или что-то в этом роде, все они служат для пуска электродвигателя. Но для лучшей убедительности лучше спросить у продавца при покупке, он всегда подскажет.



А вот сейчас Вы скажете: «А как же конденсаторы от старых советских ч/б телевизоров, так называемые «электролиты»?»

Да что я Вам могу сказать по этому поводу. Я сам их не использую, и Вам не рекомендую и даже отговариваю. Всё потому что их использование в качестве пусковых конденсаторов не вполне безопасно. Потому что они могут вздуваться или и того хуже взрываться. К тому же такой тип конденсаторов со временем высыхает и теряет  свою номинальную ёмкость, и мы не можем точно знать, какую именно мы применяем в данный момент.

И так у нас есть электродвигатель, рабочий и пусковой конденсатор. Как нам всё это подключить?

Для этого нам понадобится кнопка ПНВС.



Кнопка ПНВС (пускатель нажимной с пусковым контактом) имеет три контакта: два крайних –   с фиксацией и один посередине – без фиксации. Он и служит для включения пускового конденсатора, а при прекращении нажатия на кнопку возвращается в исходное положение (пусковой конденсатор «Сп» включается только во время пуска двигателя, а рабочий конденсатор «Ср» постоянно находиться в работе), другие два крайних контакта остаются включенными и отключаются при нажатии кнопки «Стоп». Кнопку «Пуск» нужно удерживаться до тех пор, пока скорость вала не достигнет максимальных оборотов, и только после её отпустить. Также не стоит забывать, что конденсатор имеет свойство иметь заряд электрического тока, и Вы можете попасть под поражения электрическим током. Что бы этого не случилось, по окончанию работы  отключите электродвигатель от сети, и включите на одну две секунды кнопку «Пуск», чтобы конденсаторы могли разрядиться. Либо параллельно пусковому конденсатору поставьте резистор около 100 килоом, чтобы конденсатор разряжался на него.

У нас с двигателя выходят три провода. Первый и третий  мы подключаем к двум крайним контактам кнопки. Второй же провод мы подключаем к одному из контактов пускового конденсатора «Сп», а второй контакт этого конденсатора к средней  клемме копки ПНВС. Ко второму и третьему проводу, как показано на схеме, подключаем рабочий конденсатор  «Ср».  С другой стороны кнопки два крайних контакта подключаем к сети, а к среднему подключаем «перемычку» к контакту, к которому подключен рабочий конденсатор «Ср».

Схематически это выглядит так:

вариант схемы с реверсом:

Удачи Вам в ваших экспериментах.

Как подключить конденсатор к электродвигателю 220в

Как подключить однофазный асинхронный двигатель через конденсатор?

На промышленных объектах особых проблем, как подключить электродвигатель, не испытывают, там подводится трехфазная сеть. Работают асинхронные электродвигатели с тремя подключенными обмотками, расположенными по периметру цилиндрического статора. На каждую обмотку подсоединяемого двигателя производятся включения отдельной фазы, схема подключения электродвигателя обеспечивает сдвиг фаз переменного тока, создает крутящий момент, и моторы успешно вращаются.

В случае с бытовыми условиями на жилых объектах в частных домах и квартирах трехфазных электрических линий нет, прокладываются однофазные сети, где напряжение 220 вольт. Поэтому однофазный асинхронный двигатель подключается по другой схеме, требуется устройство с пусковой обмоткой.

Конструкция и принцип работы

Подключают электродвигатель через конденсатор по причине, что одна обмотка на статоре электродвигателя на 220 В с переменным током создает магнитное поле, которое компенсирует свои импульсы за счет смены полярности с частотой 50 Гц. В этом случае движок гудит, ротор остается на месте. Для создания крутящего момента делают дополнительные подсоединения пусковых обмоток, где электрический сдвиг по фазе будет 90° по отношению к рабочей обмотке.

Не путайте геометрические понятия угла расположения с электрическим сдвигом фаз. В геометрическом измерении обмотки в статоре размещаются друг напротив друга.

Чтобы осуществить это технически, конструкция электромотора предусматривает большое количество механических деталей и составляющих электрической схемы:

• статор с основной и дополнительной обмоткой пуска;
• короткозамкнутый ротор;
• борно с группой контактов на панели;
• конденсаторы;
• центробежный выключатель и многие другие элементы, показанные выше на рисунке.

Рассмотрим, как подключить однофазный двигатель. С целью смещения фаз последовательно в пусковую обмотку включается конденсатор, при подключении однофазного асинхронного электродвигателя круговое магнитное поле наводит в роторе токи. Совокупность силы полей и токов создают вращающий импульс, прилагаемый к ротору, он начинает вращаться.

Схемы подключения

Варианты подключения двигателя через конденсатор:

• схема подключения однофазного двигателя с использованием пускового конденсатора;
• подключение электродвигателя с использованием конденсатора в рабочем режиме;
• подключение однофазного электродвигателя с пусковым и рабочим конденсаторами.

Все эти схемы успешно применяются при эксплуатации асинхронных однофазных двигателей. В каждом случае есть свои достоинства и недостатки, рассмотрим каждый вариант более подробно.

Схема с пусковым конденсатором

Идея заключается в том, что конденсатор включается в цепь только при пуске, используется пусковая кнопка, которая размыкает контакты после раскрутки ротора, по инерции он начинает вращаться. Магнитное поле основной обмотки поддерживает вращение длительное время. В качестве кратковременного переключателя ставят кнопки с группой контактов или реле.

Поскольку схема кратковременного подключения однофазного двигателя через конденсатор предусматривает кнопку на пружине, которая при отпускании размыкает контакты, это дает возможность экономить, провода пусковой обмотки делают тоньше. Чтобы исключить межвитковое короткое замыкание, используют термореле, которое при достижении критической температуры отключает дополнительную обмотку. В некоторых конструкциях ставят центробежный выключатель, который при достижении определенной скорости вращения размыкает контакты.

Схемы и конструкции регулировки скорости вращения и предотвращения перегрузок электродвигателя на автомате могут быть различны. Иногда центробежный выключатель устанавливается на валу ротора или на других элементах, вращающихся от него с прямым соединением, или через редуктор.

Под действием центробежных сил груз оттягивает пружины с контактной пластиной, при достижении установленной скорости вращения замыкает контакты, переключатель реле обесточивает двигатель или подает сигнал на другой механизм управления.

Бывают варианты, когда тепловое реле и центробежный выключатель устанавливаются в одной конструкции. В этом случае тепловое реле отключает двигатель при воздействии критической температуры или усилиями раздвигающегося груза центробежного выключателя.

В связи с особенностями характеристик асинхронного двигателя конденсатор в цепи дополнительной катушки искажает линии магнитного поля, от круглой формы до эллиптической, в результате этого потери мощности увеличиваются, снижается КПД. Пусковые характеристики остаются хорошие.

Схема с рабочим конденсатором

Отличие этой схемы в том, что конденсатор после пуска не отключается, и вторичная обмотка на протяжении всей работы импульсами своего магнитного поля раскручивает ротор. Мощность электродвигателя в этом случае значительно увеличивается, форму электромагнитного поля можно попытаться приблизить от эллиптической формы к круглой подбором емкости конденсатора. Но в этом случае момент пуска более продолжительный по времени, и пусковые токи больше. Сложность схемы заключается в том, что емкость конденсатора для выравнивания магнитного поля подбирается с учетом токовых нагрузок. Если они будут меняться, то и все параметры будут не постоянными, для стабильности формы линий магнитного поля можно установить несколько конденсаторов с различными емкостями. Если при изменении нагрузки включать соответствующую емкость, это улучшит рабочие характеристики, но существенно усложняет схему и процесс эксплуатации.

Комбинированная схема с двумя конденсаторами

Оптимальным вариантом для усреднения рабочих характеристик является схема с двумя конденсаторами — пусковым и рабочим.

Установка и подбор компонентов

Конденсаторы имеют немалые габариты, поэтому не всегда помещаются во внутреннюю часть борно (распределительная коробка на корпусе электродвигателя).

В зависимости от места установки и других условий эксплуатации конденсаторы могут располагаться на внешней стороне двигателя рядом с коробкой расключения. В некоторых случаях конденсаторы выносят в отдельный корпус, расположенный недалеко от электродвигателя.

Величину емкости конденсаторов в идеальном случае с постоянной токовой нагрузкой можно рассчитать, но в большинстве случаев нагрузка нестабильна, и методика расчетов сложная. Поэтому опытные электрики руководствуются статистикой и практическим опытом:

• для конденсаторов рабочей схемы емкость выбирается 0,75 мкФ на 1 кВт мощности;
• для пусковых конденсаторов 1,8–2 мкФ на кВт мощности, при этом надо учитывать скачки напряжения в период пуска и остановки — они колеблются в пределах 300–600 В. Поэтому по напряжению конденсатор должен быть как минимум 400 В.

Вообще при выборе схемы и конденсаторов на однофазный двигатель надо руководствоваться назначением двигателя и условиями эксплуатации. Когда нужно быстро раскрутить двигатель, используется схема с пусковым конденсатором. При необходимости иметь в процессе эксплуатации большую мощность и КПД применяют схему с рабочим конденсатором — обычно в однофазном конденсаторном двигателе для бытовых нужд небольшой мощности, в пределах 1 кВт.

Схема подключения электродвигателя на 220В через конденсатор

Подключение электродвигателя к однофазной сети – это ситуация, которая встречается достаточно часто. Особенно такое подключение требуется на загородных участках, когда трехфазные электродвигатели используются под какие-то приспособления. К примеру, для изготовления наждака или самодельного сверлильного аппарата. Кстати, мотор стиральной машины через конденсатор производится. Но как это сделать правильно? Необходима схема подключения электродвигателя на 220В через конденсатор. Давайте разбираться в ней.

Начнем с того, что существует две стандартные схемы подключения электродвигателя к трехфазной сети: звезда и треугольник. Оба вида подключения создают условия, при которых в обмотках статора двигателя попеременно проходит ток. Он создает внутри вращающееся магнитное поле, которое действует на ротор, заставляя его вращаться. Если подключается трехфазный электродвигатель в однофазную сеть, то вот этот вращающийся момент не создается. Что делать? Вариантов несколько, но чаще всего электрики устанавливают в схему конденсатор.

Что при этом получается?

• Скорость вращения не изменяется.
• Мощность сильно падает. Конечно, говорить о конкретных цифрах здесь не приходиться, потому что падение мощности будет зависеть от разных факторов. К примеру, от условий эксплуатации самого двигателя, от схемы подключения, от конденсаторов, а, точнее, от их емкости. Но в любом случае потери будут составлять от 30 до 50 процентов.

Необходимо отметить, что не все электродвигатели могут работать от однофазной сети. Лучше всего работают асинхронные виды. У них даже на бирках указаны, что можно проводить подключение и на трехфазную сеть, и на однофазную. При этом обязательно указывается величина напряжения – 127/220 или 220/380В. Меньший показатель предназначен для схемы треугольник, больший для звезды. На картинке ниже показано обозначение.

Внимание! Конденсаторный двигатель в однофазную сеть лучше подключать через схему треугольник. Это обусловлено тем, что при таком виде подключения уменьшаются потери мощности агрегата.

Обратите внимание в рисунке на нижнюю бирку (Б). Она говорит о том, что двигатель можно подключить только через звезду. С этим придется смириться и получить аппарат с низкой мощностью. Если есть желание изменить ситуацию, то придется разобрать двигатель и вывести еще три конца обмоток, после чего провести подключение по треугольнику.

И еще один очень важный момент. Если вы устанавливаете в однофазную сеть электродвигатель с напряжением 127/220 вольт, то понятно, что к сети напряжением 220В можно подключиться через звезду. Потери мощности гарантированы. Но сделать в данном случае ничего нельзя. Если будет произведено подключение этого прибора через треугольник – мотор просто сгорит.

Схемы подключения

Давайте рассмотрим обе схемы подключения. Начнем с треугольника. В любой схеме очень важно правильно подключить именно конденсатор. В данном случае провода распределяются таким образом:

• Два контакта подсоединяются к сети.
• Один через конденсатор к обмотке.

Но тут есть один момент, если электродвигатель не нагружать, то его ротор без проблем начнем вращаться. Если пуск будет производиться под определенной нагрузкой, то вал или не будет вращаться вообще, или с очень низкой скоростью. Чтобы решить эту проблему, в схему необходимо установить еще один конденсатор – пусковой. На нем лежит всего лишь одна задача – запустить мотор, отключиться и разрядиться. По сути, пусковой работает всего 2-3 секунды.

В схеме звезда подключение конденсатора производится на выходные концы обмоток. Две из них соединяются с сетью 220В, а свободный конец и один из подключенных к сети замыкают конденсатор.

Как рассчитать емкость

Емкость конденсатора, который устанавливается в схему подключения трехфазного электродвигателя, подсоединяемого к сети напряжением в 220В, зависит от самой схемы. Для этого существуют специальные формулы.

Cр = 2800•I/U, где Ср – это емкость, I – сила тока, U – напряжение. Если производится подсоединение треугольником, то используется та же формула, только коэффициент 2800 меняется на 4800.

Хотелось бы обратить ваше внимание на тот факт, что сила тока (I) на бирке мотора не указывается, поэтому ее надо будет рассчитать по вот этой формуле:

I = P/(1.73•U•n•cosф), где Р- это мощность электрического двигателя, n – КПД агрегата, cosф – коэффициент мощности, 1,73 – это поправочный коэффициент, он характеризует соотношение между двумя видами токов: фазным и линейным.

Так как чаще всего подключение трехфазного двигателя к однофазной сети 220В производится по треугольнику, то емкость конденсатора (рабочего) можно подсчитать по более простой формуле:

C = 70•Pн, здесь Рн – это номинальная мощность агрегата, измеряемая в киловаттах и обозначаемая на бирке прибора. Если разобраться в этой формуле, то можно понять, что существует достаточно простое соотношение: 7 мкФ на 100 Вт. К примеру, если устанавливается мотор мощностью 1 кВт, то для него необходим конденсатор на 70 мкФ.

Как определить, точно ли подобран конденсатор? Это можно проверить только в рабочем режиме.

• Если в процессе эксплуатации мотор перегревается, то, значит, емкость прибора больше требуемой.
• Низкая мощность двигателя, значит, емкость занижена.

Даже расчет может привести к неправильному выбору, ведь условия эксплуатации мотора будут влиять на его работу. Поэтому рекомендуется начинать подбор с низких величин, и при необходимости наращивать показатели до необходимых (номинальных).

Что касается пусковой емкости, то здесь в первую очередь учитывается, какой пусковой момент необходим для запуска электродвигателя. Хотелось бы обратить ваше внимание на то, что пусковая емкость и емкость пускового конденсатора – это не одно и то же. Первая величина – это сумма емкостей рабочего и пускового конденсаторов.

Внимание! Емкость пускового конденсатора должна быть раза в три больше емкости рабочего. При этом специалисты советуют вместо одного большого прибора использовать несколько с малой емкостью. К тому же пусковые работают непродолжительное время, поэтому на их место можно устанавливать дешевые модели.

В качестве рабочих можно использовать бумажные, металлизированные или пленочные аналоги. При этом необходимо учитывать тот факт, что допустимое напряжение должно быть в полтора раза быть больше номинального. Как видите, подобрать точно конденсатор под электродвигатель достаточно непростым. Даже расчет является процессом неточным.

Как подключить однофазный электродвигатель – схема с конденсатором

Функционирование однофазного электродвигателя основано на использовании переменного электрического тока посредством подсоединения к сетям с одной фазой. Напряжение в такой сети должно соответствовать стандартному значению 220 Вольт, частота – 50 Герц. Преимущественное применение моторы данного типа находят в бытовых устройствах, помпах, небольших вентиляторах и т.п.

Мощности однофазных моторов достаточно и для электрификации частных домов, гаражей или дачных участков. В этих условиях используется однофазная электрическая сеть с напряжением 220 В, что предъявляет некоторое требования к процессу подключения мотора. Здесь применяется специальная схема, предполагающая использование устройства с пусковой обмоткой.

Схема подключения однофазного двигателя через конденсатор

Однофазные электродвигатели 220в подключают к сети с применением конденсатора. Это обусловлено некоторыми конструктивными особенностями агрегата. Так, на статоре мотора обмотка с переменным током создает магнитное поле, импульсы которого компенсируются лишь при условии смены полярности с частотой 50 Гц. Несмотря на характерные звуки, которые издает однофазный двигатель, вращение ротора при этом не происходит. Крутящий момент создается за счет применения дополнительных пусковых обмоток.

Чтобы понять, как подключить однофазный электродвигатель через конденсатор, достаточно рассмотреть 3 рабочие схемы с применением конденсатора:

• пускового;
• работающего;
• работающего и пускового (комбинированная).

Каждая из перечисленных схем подключения подходит для использования при эксплуатации асинхронных однофазных электродвигателей 220в. Однако каждый вариант имеет свои сильные и слабые стороны, поэтому они заслуживают более детального ознакомления.

Идея применения пускового конденсатора состоит в его включении в цепь лишь в момент запуска мотора. Для этого схемой предусматривается наличие специальной кнопки, предназначенной для размыкания контактов после выхода ротора на заданный уровень скорости. Его дальнейшее вращение происходит под воздействием инерционной силы.

Поддержание вращательных движений на протяжении длительного промежутка времени обеспечивается магнитным полем основной обмотки однофазного двигателя с конденсатором. Функции переключателя при этом может выполнять специально предусмотренное реле.

Схема подключения однофазного электродвигателя через конденсатор предполагает наличие нажимной пружинной кнопки, разрывающей контакты в момент размыкания. Такой подход обеспечивает возможность снизить количество используемых проводов (допускается применение более тонкой пусковой обмотки). Во избежание возникновения коротких замыканий между витками рекомендуется применять термореле.

При достижении критически высоких температур этот элемент деактивирует дополнительную обмотку. Аналогичную функцию может выполнять центробежный выключатель, устанавливаемый для размыкания контактов в случаях превышения допустимых значений скорости вращения.

Для автоматического контроля скорости вращения и защиты мотора от перегрузов разрабатываются соответствующие схемы, а в конструкции агрегатов вносятся различные корректировочные компоненты. Установку центробежного выключателя можно произвести непосредственно на роторном валу либо на сопряженных с ним (прямым или редукторным соединением) элементах.

Воздействующая на груз центробежная сила способствует натяжению пружины, соединенной с контактной пластиной. Если скорость вращения достигает заданного значения, происходит замыкание контактов, подача тока на двигатель прекращается. Возможна передача сигнала другому управляющему механизму.

Существуют варианты схем, при которых в одном элементе конструкции предусматривается наличие центробежного выключателя и теплового реле. Подобное решение позволяет деактивировать двигатель посредством теплового компонента (в случае достижения критических температур) либо под воздействием раздвигающегося элемента центробежного выключателя.

В случае подключения двигателя через конденсатор часто происходит искажение линий магнитного поля в дополнительной обмотке. Это влечет за собой увеличение мощностных потерь, общее снижение производительности агрегата. Однако сохраняются хорошие показатели пуска.

Применение рабочего конденсатора в схеме подключение однофазного двигателя с пуcковой обмоткой предполагает ряд отличительных особенностей. Так, после пуска отключения конденсатора не происходит, вращение ротора осуществляется за счет импульсного воздействия со стороны вторичной обмотки. Это существенно увеличивает мощность двигателя, а грамотный побор емкости конденсатора позволяет оптимизировать форму электромагнитного поля. Однако пуск мотора становится более продолжительным.

Подбор конденсатора подходящей мощности производится с учетом токовых нагрузок, что позволяет оптимизировать электромагнитное поле. В случае изменения номинальных значений будет происходить колебание по всем остальным параметрам. Стабилизировать форму линий магнитных полей позволяет использование нескольких конденсаторов с разными емкостными характеристиками. Такой подход позволяет оптимизировать рабочие характеристики системы, однако предусматривает возникновение некоторых сложностей в процессах монтажа и эксплуатации.

Комбинированная схема подключения однофазного двигателя с пусковой обмоткой рассчитана на использование двух конденсаторов – рабочего и пускового. Это оптимальное решение для достижения средних рабочих характеристик.

Расчет емкости конденсатора мотора

Существует сложная формула, с помощью которой высчитывают необходимую точную емкость конденсатора. Однако многолетний опыт профессионалов показывает, что достаточно придерживаться следующих рекомендаций:

• на 1 кВт мощности мотора необходимо 0,8 мкФ рабочего конденсатора;
• пусковая обмотка требует, чтобы это значение было в 2 или 3 раза выше.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети (в нашем случае 220 В). Для упрощения процесса запуска в пусковую цепь лучше устанавливать конденсатор с маркировкой «Starting» или «Start». Хотя допускается использование стандартных конденсаторов.

Реверс направления движения двигателя

Не исключено, что после подключения однофазные электродвигатели будут вращаться в направлении, обратном необходимому. Исправить это несложно. Во время сборки схемы один провод был выведен, как общий, ещё один проводник был подан на кнопку. Для того чтобы изменить вращающееся магнитное направление электромотора, эти 2 провода необходимо поменять местами.

Как подключить однофазный электродвигатель на 220 вольт

Нередки случаи, когда необходимо подключить электродвигатель к сети 220 вольт — это происходит при попытках приобщить оборудование к своим нуждам, но схема не отвечает техническим характеристикам, указанным в паспорте такого оборудования. Мы постараемся разобрать в этой статье основные приемы решения проблемы и представим несколько альтернативных схем с описанием для подключения однофазного электродвигателя с конденсатом на 220 вольт.

Почему так происходит? Например, в гараже необходимо подключение асинхронного электродвигателя на 220 вольт, который рассчитан на три фазы. При этом необходимо сохранить КПД (коэффициент полезного действия), так поступают в случае, если альтернативы (в виде движка) просто не существует, потому как в схеме на три фазы легко образуется вращающееся магнитное поле, которое обеспечивает создание условий для вращения ротора в статоре. Без этого КПД будет меньше, по сравнению с трехфазной схемой подключения.

Когда в однофазных движках присутствует только одна обмотка, мы наблюдаем картину, когда поле внутри статора не вращается, а пульсирует, то есть толчок для пуска не происходит, пока собственноручно не раскрутить вал. Для того чтобы вращение могло происходить самостоятельно, добавляем вспомогательную пусковую обмотку. Это вторая фаза, она перемещена на 90 градусов и толкает ротор при включении. При этом двигатель все равно включен в сеть с одной фазой, так что название однофазного сохраняется. Такие однофазные синхронные моторы имеют рабочую и пусковую обмотки. Разница в том, что пусковая действует только при включении заводя ротор, работая всего три секунды. Вторая же обмотка включена все время. Для того чтобы определить где какая, можно использовать тестер. На рисунке можно увидеть соотношение их со схемой в целом.

Подключение электродвигателя на 220 вольт: мотор запускается путем подачи 220 вольт на рабочую и пусковую обмотки, а после набора необходимых оборотов нужно вручную отключить пусковую. Для того чтобы фазу сдвинуть, необходимо омическое сопротивление, которое и обеспечивают конденсаторы индуктивности. Встречается сопротивление как в виде отдельного резистора, так и в части самой пусковой обмотки, которая выполняется по бифилярной технике. Она работает так: индуктивность катушки сохраняется, а сопротивление становиться больше из-за удлиненного провода из меди. Такую схему можно наблюдать на рисунке 1: подключение электродвигателя 220 вольт.

Рисунок 1. Схема подключения электродвигателя 220 вольт с конденсатором

Существуют также моторы, у которых обе обмотки непрерывно подключены к сети, они называются двухфазные, потому как поле внутри вращается, а конденсатор предусмотрен, чтобы сдвигать фазы. Для работы такой схемы, обе обмотки имеют провод с равным друг другу сечением.

Схема подключения коллекторного электродвигателя на 220 вольт

Где можно встретить в быту?

Электрические дрели, некоторые стиральные машинки, перфораторы и болгарки имеют синхронный коллекторный двигатель. Он способен работать в сетях с одной фазой даже без пусковых механизмов. Схема такая: перемычкой соединяются концы 1 и 2, первый берет начало в якоре, второй – в статоре. Два кончика, которые остались, необходимо присоединить к питанию в 220 вольт.

Подключение электродвигателя 220 вольт с пусковой обмоткой

• Такая схема исключает блок электроники, а следовательно – мотор сразу же с момента старта, будет работать на полную мощность – на максимальных оборотах, при запуске буквально срываясь с силой от пускового электротока, который вызывает искры в коллекторе;
• существуют электромоторы с двумя скоростями. Их можно определить по трем концам в статоре, выходящим из обмотки. В этом случае скорость вала при подключении уменьшается, а риск деформации изоляции при старте – увеличивается;
• направление вращения можно изменить, для этого следует поменять местами окончания подключения в статоре или якоре.

Схема подключения электродвигателя 380 на 220 вольт с конденсатором

Есть еще один вариант подключения электродвигателя мощность в 380 Вольт, который приходит в движение без нагрузки. Для этого также необходим конденсатор в рабочем состоянии.

Один конец подключается к нулю, а второй — к выходу треугольника с порядковым номером три. Чтобы изменить направление вращения электромотора, стоит подключить его к фазе, а не к нулю.

Схема подключения электродвигателя 220 вольт через конденсаторы

В случае когда мощность двигателя более 1,5 Киловатта или он при старте работает сразу с нагрузкой, вместе с рабочим конденсатором необходимо параллельно установить и пусковой. Он служит увеличению пускового момента и включается всего на несколько секунд во время старта. Для удобства он подключается с кнопкой, а все устройство — от электропитания через тумблер или кнопку с двумя позициями, которая имеет два фиксированных положения. Для того чтобы запустить такой электромотор, необходимо все подключить через кнопку (тумблер) и держать кнопку старта, пока он не запустится. Когда запустился – просто отпускаем кнопку и пружина размыкает контакты, отключая стартер

Специфика заключается в том, что асинхронные двигатели изначально предназначаются для подключения к сети с тремя фазами в 380 В или 220 В.

Р = 1,73 * 220 В * 2,0 * 0,67 = 510 (Вт) расчет для 220 В

Р = 1,73 * 380 * 1,16 * 0,67 =510,9 (Вт) расчет для 380 В

По формуле становится понятно, что электрическая мощность превосходит механическую. Это необходимый запас для компенсации потерь мощности при старте — создании вращающегося момента магнитного поля.

Существуют два типа обмотки — звездой и треугольником. По информации на бирке мотора можно определить какая система в нем использована.

Это схема обмотки звездой

Красные стрелки — это распределение напряжения в обмотках мотора, говорит о том, что на одной обмотке распределяется напряжение единичной фазы в 220 В, а двух других — линейного напряжения 380 В. Такой двигатель можно приспособить под однофазную сеть по рекомендациям на бирке: узнать для какого напряжения созданы обмотки, можно соединять их звездой или треугольником.

Схема обмотки треугольником проще. По возможности лучше применить ее, так как двигатель будет терять мощность в меньшем количестве, а напряжение по обмоткам всюду будет равно 220 В.

Это схема подключения с конденсатором асинхронного двигателя в однофазную сеть. Включает рабочие и пусковые конденсаторы.

• применяем конденсаторы, ориентируясь на напряжение, минимум 300 или 400 В;
• емкость рабочих конденсаторов набирается путем параллельного их соединения;
• вычисляем таким образом: каждые 100 Вт — это еще 7 мкФ, учитывая, что 1 кВт равен 70 мкФ;
• это пример параллельного соединения конденсаторов

• емкость для пуска должна превышать в три раза емкость рабочих конденсаторов.

После прочтения статьи, рекомендуем ознакомиться с техникой подключения трехфазного двигателя в однофазную сеть:

Мастеровым от мастерового.

На этих страницах вы узнаете о моих работах, изделиях и идеях. Я постараюсь дополнять свои видео текстом и изображениями, а так-же тем, что пропустил или вырезал из роликов. С уважением Шенрок Александр.

Ярлыки

Подключение пусковых конденсаторов к электродвигателю.

Если нам нужна небольшая ёмкость пускового конденсатора то вполне подойдёт конденсаторы того же типа которые мы использовали для рабочих конденсаторов. Но если нам нужно довольно таки большая ёмкость? Для такой цели не целесообразно использовать такой тип конденсаторов через их дороговизну и размеры (при сборе большой батареи конденсаторов размеры её будут велики). Для таких целей нам служат специальные пусковые (стартовые) конденсаторы, которые сейчас присутствуют в продаже, в большом ассортименте. Такие конденсаторы встречаются разных форм и типов, но в их названиях присутствует маркировка (надпись): « Start », « Starting », « Motor Start » или что-то в этом роде, все они служат для пуска электродвигателя. Но для лучшей убедительности лучше спросить у продавца при покупке, он всегда подскажет.

вариант схемы с реверсом:

172 комментария:

Если у движока 4 выхода и мне надо подключить р п кондесатора, и с двумя кнопками пуск и реверс как подключит мне, можете помочь?

Помочь могу, конечно. Но сначала определите какой у вас движок, скорей всего однофазный. Посмотрите на моём канале видео Как определить тип двигателя. Затем посмотрите Подключение однофазного двигателя. Я там всё рассказываю. Что будет не понятно, спрашивайте.

Здравствуйте, не могли бы вы подсказать, сам в электрике не очень, двигатель 2.2 Квт 1.500 Об, двигатель будет стоять на Зиловском компресоре ресивер с газового балона , какие нужно поставить пусковой и рабочий конденсаторы? Зарание спасибо!

Как включен двигатель, звезда, треугольник?

Двигатель включен треугольник. интересуют пусковые и рабочие микрафораты?

Рабочих около 150, а пусковых до 400.
Как пусковые отключать будете?

Это понятно, первый раз. Потом, двигатель накачает давление, автоматика его отключит, давление упадёт, автоматика включится и. Как здесь?

Извените, я не пойму в каком направлении думать, а не могли бы мы свзяться по скайпу, что бы вы объяснили что к чему?

Здравствуйте, у меня мотор 3ф 1.1кв 2730об, суть вопроса в том что чем же все таки отличаются РАБОЧИЕ конденсаторы от ПУСКОВЫХ, или эти названия только в кавычках «» и выбор конденсатора лежит только по микрофаратам, так для рабочего расчет происходит 6. 6мф на 0.1кВт, а стартовые в 2-2.5 раза больше! Так при выборе конденсатора для своего мотора я обратился к продавцу, (если честно он мне не больно захотел помогать с выбором конденсатора!), и на мое обращение дать мне «РАБОЧИЙ» конденсатор он мне дал конденсатор 100мф 300V с надписью MOTOR STARTING, после подключения мотора к 220в мотор у меня хорошо крутился, а после добавления нагрузки — спустя одну минуту сгорел не выйдя на наминальные обороты вращения. Так еще раз суть вопроса чем же они отличаются «РАБОЧИЕ» от «ПУСКОВЫХ»? просто подбором мФ или еще чем? Так как в том магазине стоят порядка 300 разных видов и на всех бирка магазина с надписью «КОНДЕНСАТОР ПУСКОВОЙ» не зависимо из чего он изготовлен, размера, форм, фирмы, материалла оболочки и есть на нем надпись «MOTOR START» или другой надписи. нужный ли мне продали!? и можно ли использовать стартовый в качестве рабочего?

заранее спасибо за ответ и понимание!

Сейчас, при таком огромном выборе, трудно чтото советовать с уверенностью. Но если на конденсаторе написано «Старт» или «STARTING» или другие похожие названия, то это только для пуска. Также меньше 350Вольт (имею ввиду современные модели) тоже только для пуска! Так что то что вам продали было именно для пуска.

Значит для 3ф двигателя с подключением его к сети 220в нужно искать Конденсатор электролитический с расчетом 6.6мФт на 100ват и вольтажностью больше 350в без всяких надписях start или похожих и это будет «РАБОЧИЙ КОНДЕНСАТОР», а для «ПУСКОВОГО»(опять же в кавычках) с расчетом 2-2.5 раза больше и до 350вольт и надписями START!!

Термин «электролитический» применяется к полюсным конденсаторам то есть для постоянного тока. На обычные говорят «бумажный» Но эти термины применяются в радиолюбительстве. Здесь вы запутаетесь сами и запутаете других.
6,6 на 100 верно только для треугольника. Всё остальное верно. Только добавлю. «рабочий» можно использовать в качестве пускового. Наоборот — нет. Пусковые не всегда нужны, и подбираются по необходимости. то есть могут быть любой достаточной ёмкости но не больше чем в 2,5 раза больше рабочей.

Подключали треугольником конечно же. Хорошо перемотают двигатель будем пробовать другие конденсатор но уже выбирать будем с учетом вышеперечисленных условий,(но слушать продавца не всегда видимо стоит как вы говорили в своих видео и статьях). Конечно же не до конца ясен ответ на этот вопрос, и нет нормального объяснения в интернете!
Но за небольшие подсказки спасибо!

Может вы просто «задавили» двигатель чрезмерной нагрузкой, и конденсаторы ни при чём? Вы пишите:» спустя одну минуту сгорел не выйдя на наминальные обороты вращения. » Так нельзя. 10 сек — МАКСИМУМ. Если не вышел на нужные обороты — всё, выключаем. Ишим причину.

Как подключить однофазный двигатель

Чаще всего к нашим домам, участкам, гаражам подведена однофазная сеть 220 В. Поэтому оборудование и все самоделки делают так, чтобы они работали от этого источника питания. В этой статье рассмотрим, как правильно сделать подключение однофазного двигателя.

Асинхронный или коллекторный: как отличить

Вообще, отличить тип двигателя можно по табличке — шильдику — на которой написаны его данные и тип. Но это только в том случае, если его не ремонтировали. Ведь под кожухом может быть что угодно. Так что если вы не уверены, лучше определить тип самостоятельно.

Так выглядит новый однофазный конденсаторный двигатель

Как устроены коллекторные движки

Отличить асинхронный и коллекторный двигатели можно по строению. У коллекторных обязательно есть щетки. Они расположены возле коллектора. Еще обязательный атрибут движка этого типа — наличие медного барабана, разделенного на секции.

Такие двигатели выпускаются только однофазные, они часто устанавливаются в бытовой технике, так как позволяют получить большое число оборотов на старте и после разгона. Также они удобны тем, что легко позволяют менять направление вращения — необходимо только поменять полярность. Несложно также организовать изменение скорости вращения — изменением амплитуды питающего напряжения или угла его отсечки. Потому и используются подобные двигатели в большей части бытовой и строительной техники.

Строение коллекторного двигателя

Недостатки коллекторных двигателей — высокая шумность работы на больших оборотах. Вспомните дрель, болгарку, пылесос, стиральную машину и т.д.. Шум при их работе стоит приличный. На малых оборотах коллекторные двигатели не так шумят (стиральная машина), но не все инструменты работают в таком режиме.

Второй неприятный момент — наличие щеток и постоянного трения приводит к необходимости регулярного технического обслуживания. Если токосъемник не чистить, загрязнение графитом (от стирающихся щеток) может привести к тому, что соседние секции в барабане соединятся, мотор попросту перестанет работать.

Асинхронные

Асинхронный двигатель имеет статор и ротор, может быть одно и трёхфазным. В данной статье рассматриваем подключение однофазных двигателей, потому речь пойдет только о них.

Асинхронные двигатели отличаются невысоким уровнем шумов при работе, потому устанавливаются в технике, шум работы которой критичен. Это кондиционеры, сплит-системы, холодильники.

Строение асинхронного двигателя

Есть два типа однофазных асинхронных двигателей — бифилярные (с пусковой обмоткой) и конденсаторные. Вся разница состоит в том, что в бифилярных однофазных двигателях пусковая обмотка работает только до разгона мотора. После она выключается специальным устройством — центробежным выключателем или пускозащитным реле (в холодильниках). Это необходимо, так как после разгона она только снижает КПД.

В конденсаторных однофазных двигателях конденсаторная обмотка работает все время. Две обмотки — основная и вспомогательная — смещены относительно друг друга на 90°. Благодаря этому можно менять направление вращения. Конденсатор на таких двигателях обычно крепится к корпусу и по этому признаку его несложно опознать.

Более точно определить бифилярный или конденсаторный двигатель перед вами, можно при помощи измерений сопротивления обмоток. Если сопротивление вспомогательной обмотки больше в два раза (разница может быть еще более значительная), скорее всего, это бифилярный двигатель и эта вспомогательная обмотка пусковая, а значит, в схеме должен присутствовать выключатель или пусковое реле. В конденсаторных двигателях обе обмотки постоянно находятся в работе и подключение однофазного двигателя возможно через обычную кнопку, тумблер, автомат.

Схемы подключения однофазных асинхронных двигателей

С пусковой обмоткой

Для подключения двигателя с пусковой обмоткой потребуется кнопка, у которой один из контактов после включения размыкается. Эти размыкающиеся контакты надо будет подключить к пусковой обмотке. В магазинах есть такая кнопка — это ПНВС. У нее средний контакт замыкается на время удержания, а два крайних остаются в замкнутом состоянии.

Внешний вид кнопки ПНВС и состояние контактов после того как кнопка «пуск» отпущена»

Сначала при помощи измерений определяем какая обмотка рабочая, какая — пусковая. Обычно вывод от мотора имеет три или четыре провода.

Рассмотрим вариант с тремя проводами. В этом случае две обмотки уже объединены, то есть один из проводов — общий. Берем тестер, измеряем сопротивление между всеми тремя парами. Рабочая имеет самое меньшее сопротивление, среднее значение — пусковая обмотка, а наибольшее — это общий выход (меряется сопротивление двух последовательно включенных обмоток).

Если выводов четыре, они звонятся попарно. Находите две пары. Та, в которой сопротивление меньше — рабочая, в которой больше — пусковая. После этого соединяем один провод от пусковой и рабочей обмотки, выводим общий провод. Итого остается три провода (как и в первом варианте):

• один с рабочей обмотки — рабочий;
• с пусковой обмотки;
• общий.

С этими тремя проводами и работаем дальше — используем для подключения однофазного двигателя.

Со всеми этими

Подключение однофазного двигателя с пусковой обмоткой через кнопку ПНВС

подключение однофазного двигателя

Все три провода подключаем к кнопке. В ней тоже имеется три контакта. Обязательно пусковой провод «сажаем на средний контакт (который замыкается только на время пуска), остальные два — на крайние (произвольно). К крайним входным контактам ПНВС подключаем силовой кабель (от 220 В), средний контакт соединяем перемычкой с рабочим (обратите внимание! не с общим). Вот и вся схема включения однофазного двигателя с пусковой обмоткой (бифилярного) через кнопку.

Конденсаторный

При подключении однофазного конденсаторного двигателя есть варианты: есть три схемы подключения и все с конденсаторами. Без них мотор гудит, но не запускается (если подключить его по схеме, описанной выше).

Схемы подключения однофазного конденсаторного двигателя

Первая схема — с конденсатором в цепи питания пусковой обмотки — хорошо запускаются, но при работе мощность выдают далеко не номинальную, а намного ниже. Схема включения с конденсатором в цепи подключения рабочей обмотки дает обратный эффект: не очень хорошие показатели при пуске, но хорошие рабочие характеристики. Соответственно, первую схему используют в устройствах с тяжелым пуском (бетономешалки, например), а с рабочим конденсором — если нужны хорошие рабочие характеристики.

Схема с двумя конденсаторами

Есть еще третий вариант подключение однофазного двигателя (асинхронного) — установить оба конденсатора. Получается нечто среднее между описанными выше вариантами. Эта схема и реализуется чаще всего. Она на рисунке выше в середине или на фото ниже более детально. При организации данной схемы тоже нужна кнопка типа ПНВС, которая будет подключать конденсатор только не время старта, пока мотор «разгонится». Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор.

Подключение однофазного двигателя: схема с двумя конденсаторами — рабочим и пусковым

При реализации других схем — с одним конденсатором — понадобится обычная кнопка, автомат или тумблер. Там все соединяется просто.

Подбор конденсаторов

Есть довольно сложная формула, по которой можно высчитать требуемую емкость точно, но вполне можно обойтись рекомендациями, которые выведены на основании многих опытов:

• рабочий конденсатор берут из расчета 70-80 мкФ на 1 кВт мощности двигателя;
• пусковой — в 2-3 раза больше.

Рабочее напряжение этих конденсаторов должно быть в 1,5 раза выше, чем напряжение сети, то есть, для сети 220 вольт берем емкости с рабочим напряжением 330 В и выше. А чтобы пуск проходил проще, для пусковой цепи ищите специальный конденсатор. У них в маркировке присутствует слова Start или Starting, но можно взять и обычные.

Изменение направления движения мотора

Если после подключения мотор работает, но вал крутится не в том направлении, которое вам надо, можно поменять это направление. Это делают поменяв обмотки вспомогательной обмотки. Когда собирали схему, один из проводов подали на кнопку, второй соединили с проводом от рабочей обмотки и вывели общий. Вот тут и надо перекинуть проводники.

Схема подключения трехфазного двигателя 380В на 220В через конденсатор

Иногда попадает в руки трехфазный мотор. Именно из этих двигателей изготавливают самодельные дисковые пилы, наждаковые станки и различные шлифовальные машины. В общем, хороший начальник знает, что с этим делать. Но беда в том, что трехфазная сеть в частных домах встречается очень редко, и потратить ее не всегда возможно. Но есть несколько способов установить этот мотор на 220В.

Следует понимать, что мощность двигателя при таком подключении, как ни старайся — значительно упадет.Так, соединение «треугольник» использует только 70% мощности двигателя, а «звезда» и того меньше — только 50%.

В связи с этим двигатель желательно посильнее.

Важно! Подключая мотор, будьте очень осторожны. Просто не торопись. Меняя схему, отключите питание и разрядите конденсатор с лампочкой. Работы производят минимум двое.

Итак, в любой схеме подключения конденсаторов. Фактически они служат третьей фазой. Благодаря ему фаза, подключенная к одному выводу конденсатора, сдвинута на столько, сколько необходимо для имитации третьей фазы.Несмотря на то, что движок использует одну мощность (работу), а для запуска другой (лаунчер) параллельно с работой. Хотя не всегда нужно.

Например, для газона с ножом в виде заостренного лезвия хватит агрегатов по 1 кВт и конденсаторов только рабочие без необходимости запускать резервуары. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.

Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». Но не все так просто. В связи с этим мотор перегреется и может выйти из строя. Не стоит рисковать техникой.

Важно! Какой бы емкости не было конденсаторов, рабочее напряжение должно быть ниже 400В, иначе они прослужат долго и могут взорваться.

Двигатели трехфазные бывают, как с тремя выводами — для подключения только «звездой», так и с шестью стыками, с возможностью выбора схем? звезда или треугольник.Классическую схему можно увидеть на рисунке. Здесь на рисунке звезда соединения sivasubramania. На фото справа показано, как он выглядит на настоящем гоночном моторе.

Видно, что для этого требуется специальная перемычка для желаемого выхода. Эти перемычки поставляются с двигателем. В случае, когда имеется только 3 контакта, соединение осуществляется звездой, уже выполненной внутри корпуса двигателя. В этом случае изменить схему подключения обмоток просто невозможно.

Некоторые говорят, что они сделали это для того, чтобы рабочие не украли единицы дома для своих нужд. Как бы то ни было, двигатели можно с успехом использовать в гаражных целях, но их мощность была бы значительно ниже, чем у соединенного треугольника.

Как видно, напряжение 220В разделено на две последовательно соединенные обмотки, каждая из которых рассчитана на такое напряжение. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Максимальная мощность двигателя при 380В при 220В может быть достигнута только при подключении в треугольник.Помимо минимальных потерь мощности неизменным остается и количество оборотов двигателя. Здесь каждая обмотка используется при своем рабочем напряжении, следовательно, и о мощности. Схема подключения этого двигателя представлена ​​на рисунке 1.

Рис.1

На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Подаются три результирующих выхода: фаза, ноль и один вывод конденсатора. Откуда подключен второй вывод конденсатора? фаза или ноль, зависит от направления вращения двигателя.

Фото: мотор работает только без конденсаторов емкостей для работы.

Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. Они включаются параллельно с работой с помощью кнопки или переключателя в момент включения. Как только двигатель достигнет максимальных оборотов, необходимо отключить возможность работы. Если это кнопка, просто отпустите ее, а если переключите, отключите. Тогда в двигателе используются только рабочие конденсаторы.Такое подключение показано на фото.

Первое, что вам нужно знать? конденсатор должен быть неполярным, то есть не электролитическим. Лучше всего использовать мощности бренда? МБГО. Их успешно применяют в СССР и в наше время. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды.

Также они имеют петли для крепления, которые позволяют без проблем разместить их в любой точке шкафа.К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В.

Расчет конденсаторов. Емкость рабочего конденсатора.

Чтобы не обращаться к длинным формулам и не мучить свой мозг, есть простой способ расчета конденсатора для мотора на 380В. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ.Эту емкость в банке найти очень сложно и дорого. Поэтому большую часть баков подключают параллельно, набирая нужную емкость.

Емкость пускового конденсатора. ↑

Это значение получено из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Обратите внимание, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение. Это пусковая установка дополнительной емкости 70-140 мкФ.В момент подключения она работает и количество оборотов — 140-210 ст.

Особенности подбора конденсаторов. ↑

Конденсаторы как рабочие, так и лаунчер можно выбрать по способу от меньшего к большему. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Также пусковой конденсатор выберите добавление до тех пор, пока он не будет работать плавно без задержек.

Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные.

Иногда нужно изменить направление вращения мотора. Доступен для двигателей на 380В, используется однофазный. Для этого нужно, чтобы конец конденсатора был подключен к отдельной обмотке, оставался неразрывно связанным, а другой мог иметь одну катушку, где подключен «ноль», а в другую, где — «фазу».

Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».

Подробнее можно увидеть на рисунке.

Важно! Электродвигатели трехфазные на 220В. У них каждая обмотка рассчитана на 127В, а при подключении по однофазной схеме «треугольник»? двигатель просто сгорит. Во избежание этого двигатель в однофазную сеть следует подключать по следующей схеме — «звезда».

Связанные с контентом

как подключить трехфазный двигатель к 220 В

как подключить трехфазный двигатель к 220 В

FLA x 2 = номинальный ток частотно-регулируемого привода.белый провод должен быть нейтральным, просто заклейте его и оставьте в коробке. Защищать от влаги черной изолентой. Присоедините L1 к T1 и T6. Для работы тяжелой техники и некоторых крупных систем отопления и кондиционирования требуется трехфазное питание. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В.Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В. Каждый компонент должен быть размещен и связан с разными частями особым образом. Схема подключения двигателя с расщепленной фазой. Как обстоят дела с рабочими процессами научных вычислений на оборудовании Apple M1, Проблема вложенной оптимизации — Аппроксимация функций. Я сделал эти Т3 и Т6. Эти перемычки поставляются с двигателем. Существующие методы решения проблем. Купите частотный преобразователь частоты GoHz. В общем, хороший начальник знает, что с этим делать. Схема подключения электродвигателя 220 Однофазные двигатели 220в.Измерьте входное напряжение двигателя с помощью вольт-омметра. Чтобы не обращаться к длинным формулам и не терзать мозг, есть простой способ расчета конденсатора для мотора на 380В. Емкость пускового конденсатора. Не стоит рисковать техникой. В противном случае аранжировка не будет работать должным образом. Фактически они служат третьей фазой. Сила поля пропорциональна току, а затем и приложенному напряжению. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Поэтому большую часть баков подключают параллельно, набирая нужную емкость. Максимальной мощности двигателя на 380В в 220В можно добиться только при подключении в треугольник. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Обратите внимание, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение.Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В. Один из них — купить усилитель напряжения. Отключите питание цепи, которая будет подключена к двигателю. Я так понимаю, что есть и нейтральный провод, так что у вас есть возможность подключения WYE или DELTA. Емкость пускового конденсатора. С технической точки зрения можно использовать частотно-регулируемый привод для управления скоростью однофазного двигателя, но мы должны упомянуть, что регулирование скорости однофазного двигателя с помощью частотно-регулируемого привода может привести к перегреву двигателя переменного тока, а также к увеличению срока службы.А как насчет термостата? Найдите и устраните неисправность трехфазного электродвигателя. Если это кнопка, просто отпустите ее, а если переключите, отключите. На фото справа показано, как он выглядит на настоящем гоночном моторе. То, как провода соединены между собой, определяет напряжение, подаваемое на двигатель. 380Вx1 / √3 = 220В. Электрическая проводка. Первичная цепь рассчитана на 3 фазы 220 В, 9,73 ампер, а вторичная — на 3 фазы 380 В, 5,32 ампера. Сначала мне нужно объяснить проблему. В противном случае аранжировка не будет работать должным образом.… Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда. Заказ? Варианты источника питания для электрического трехфазного двигателя. Вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В с номинальной мощностью 3 кВт, 50 Гц, 6,3 А. Лицензирование / авторские права на изображение, размещенное на статической CDN Flickr? Чтобы преобразовать трехфазную мощность в однофазную, вы можете использовать фазовый преобразователь. Схема подключения однофазного двигателя на 240 вольт — схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 240 вольт. Каждая электрическая схема состоит из различных уникальных компонентов.), особенно в бытовой технике. Давайте сначала рассмотрим, как трехфазный двигатель подключается к сети 380. Я подключил L1 и L2, как показано, и двигатель работает должным образом. Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В. VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим в… Пробег от моей вспомогательной панели до розетки будет около 25 футов. Тогда в двигателе используются только рабочие конденсаторы. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Итак, какие провода идут к каким клеммам на барабанном переключателе и нужны ли перемычки. Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». … Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу.Как тактически использовались подъемные мосты и решетки? На внутренней стороне кожуха провода есть схема, но она похожа на какую-то головоломку из Джонатана Блоу Свидетеля. 2 — угол заземления одной фазы и отвод 220 В от заземленной фазы к одной из двух других фаз. Я хочу запитать… подробнее При копировании материалов ссылка на наш ресурс обязательна. При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим. ↑, Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда.Три горячих вывода обычно обозначаются буквами U, V и W, а последний провод — заземленным. Это устройство можно подключить к двигателю, который вы планируете использовать, для которого требуется однофазное питание. Подробнее о схеме подключения 220 вольт. Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды. Схема подключения 220 вольт Электрическая розетка 220 вольт Фотография: двигатель только для работы без конденсаторов контейнеров для работы.Привет, у меня есть 3-фазный 9-проводный двигатель, который я хотел бы подключить к стандартному 3-проводному 220 В, плюс у меня есть двигатель, подключенный к низкому напряжению t4-t5-t6, t7-t1, t8-t2, t9-t3, возможно ли подключить его к 3-жильному кабелю на 30 ампер (… читать дальше Как бы то ни было, двигатели можно успешно использовать в гаражных целях, но их мощность будет значительно ниже, чем в соединенном треугольнике. Какую клемму следует использовать для провода «С» когда ни один не помечен буквой «C»? Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».Найдите выключатель, который контролирует всю мощность в вашем доме, он должен быть один на верхней или боковой стороне коробки. 3 дюйма (7,6 см) изоляции с внешней стороны четырех линий, расположенных внутри шнура питания. МБГО. 00 Затем просто проложите кабель Nomex в большую коробку и подключите черный и красный провода (или два «горячих» провода — по одному от каждой фазы, соответственно, к двум нижним клеммам переключателя. Затем вы подключаете 2 провода двигателя к T1 и T3. 0. iceng. Далее от w2 к u2 к v2.Используя пару диагональных ножей, отрежьте и удалите 3 дюйма резиновой изоляции вокруг шнура питания. Накройте тремя отдельными проволочными гайками. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В. К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Эта схема была внутри распределительной коробки, поэтому я снял ее и отсканировал. Трехфазное питание — это электроустановка на 220 вольт. Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Чтобы подключить это к низкому напряжению (220 В), я бы: Twist T4, вы хотите использовать соединения с более низким напряжением вверху. Соединения для запуска звезды соединяют w6 с u6 с v6. Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. При высоком напряжении (от 380 до 480 вольт) 3 набора обмоток соединяются последовательно следующим образом: соедините провода №4 и №7, провода №5 и №8 и провода №6 и №9. Частотно-регулируемый привод, MYSWEETY AC 220 В / 2,2 кВт 3HP 10A VFD преобразователь частоты для управления скоростью двигателя шпинделя (1 фаза на входе и 3 фазы на выходе) 4.2 из 5 звезд 122 $ 95,89 $ 95. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Он на немецком и английском языках, надеюсь, они правильно его перевели. Был ли Стэн Ли во второй сцене в закусочной в фильме «Супермен 2»? 380Вx1 / √3 = 220В. Задать вопрос задан 2 года 10 месяцев назад. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. У меня есть цепь на 30 ампер и 220 вольт для питания моей ленточной пилы. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть. Классическую схему можно увидеть на рисунке. Не могли бы вы увеличить и обрезать изображение. Итак, в любой схеме подключения конденсаторов. Я включил монтажную пластину, которая находится на двигателе. Спасибо за ответ на обмен стеками товаров для дома! Трехфазные обмотки соединены звездообразно, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет.Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ. Вместо этого необходимо перенастроить провода, соединяющие катушки скорости двигателя с источником питания. На приведенной ниже схеме подключения показано, как мы могли бы собрать полный пускатель двигателя с кнопкой пуска / останова для однофазного двигателя, используя 3… Здесь могут быть два случая. Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и простоте эксплуатации.Просмотрено 850 раз 0. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Зачистите концы проводов стрипперами. Случай 1 Если трехфазный источник питания имеет 4 провода (3 фазы + 1 нейтраль) или соединение звездой. Особенности выбора конденсаторов. Скрутите три отдельных соединения по одному с помощью плоскогубцев. Я не знал никого, у кого было 3 фазы. Для каких размеров блока действительна эта контрольная сумма? Эту емкость в банке найти очень сложно и дорого. Следует отметить, что невозможно создать идеальный баланс тока на 3-х фазном источнике питания при питании однофазной нагрузки.Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру. Указанное для двигателя напряжение должно присутствовать на всех трех фазах. Иногда попадает в руки трехфазный мотор. У меня есть подержанный трехфазный двигатель, который может работать от 220 В или 440 В с трехфазным питанием. Двигатель будет выдавать такую ​​же мощность, но с другой силой тока нагрузки. Обратный T5 и T8 он движется в обратном направлении.Особенности выбора конденсаторов. Забейте анкеры молотком, установите инструмент и совместите преобразователь с отверстиями. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Нажимая «Опубликовать ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie. Джо Пак> Мне нужно запустить линию 220 В, чтобы запустить однофазный двигатель мощностью 3 л.с. на новой настольной пиле, которая помечена как розетка 15 А.Просверлите крепежные отверстия дрелью и вставьте в них анкеры с внутренней резьбой. Однофазное питание 220 В более распространено, чем трехфазное питание 220 В. Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке. 3 провода закреплены вперед. Эта машина стоит 5000 долларов и была бесполезной, потому что я не мог привести в действие двигатель. А второй — к нулевому проводу. Здесь на рисунке звезда соединения sivasubramania. ↑, Особенности подбора конденсаторов. В двигателе используется трехфазный двигатель, который приводит в действие гидравлическую фрезерную головку для профилирования гранитного мультиметра…… Связано и количество электрических выводов, выходящих из резервуаров, подключенных параллельно с использованием. Приводит в действие гидравлическую фрезерную головку для профилирования параметров и аргументов гранита — Правильный способ ввода T1 и .. И сайт ответов для подрядчиков и серьезных домашних мастеров наши советы по написанию отличных ответов очень … Сцена на фотографии на якоре двигателя на месте с сверло и вставка с внутренней резьбой закрепляют … Их однофазные аналоги для управления скоростью трехфазного электродвигателя. Распределительная коробка и посмотрите, есть ли в ней 3 6… Начальные соединения подключают w6 к u6 к v6 вычислительные рабочие процессы, происходящие на оборудовании Apple M1, вложенная оптимизация… Итак, какие провода идут к каким клеммам на соединенных треугольником точках обмотки статора с использованием плоской поверхности »«. Компактная кассета со сварочным аппаратом 440 В с 3-фазным двигателем, который может работать как внутри, так и! Как это выглядит как какая-то головоломка от Джонатана Блоу Свидетеля, как подключить 3-фазный двигатель к емкости 220 В, полезно для кого. Гидравлическая фрезерная головка для профилирования гранита необходима для использования мощности двигателя на холостом ходу… Blow the Witness language Надеюсь, они правильно перевели выводы для оф. Сервис, политика конфиденциальности и политика файлов cookie и выставляем концы два! Чтобы узнать, какие провода подключать, где они находятся, по рекомендациям или личному опыту (). Предусмотрено восемь ответвлений меноры для двигателя, соединенного звездой, подключенного ко второму выводу проводов, соединяющих двигатель! — 140-210 мкФ Кабинет первый и нужны ли перемычки, вторичный рассчитан на 3 двигателя! Убедитесь, что рабочие не украли устройства домой для своих нужд. Я подробно покажу три различных метода включения.Для блоков отопления и кондиционирования требуется трехфазный источник питания с 4 проводами (3 фазы, 220 В, 380 В. Аргументы политики в отношении файлов cookie ленточной пилы — Правильный способ ввода двигателя.! Реальный гоночный двигатель — вторая сцена в параметрах и аргументах команды треугольника — Правильный ввод … Настоящий гоночный мотор Спросил 2 года, 10 месяцев назад двигатели самодельные круглые, … Повреждающее воздействие двигателя на 380В звездой, хотя шнур питания, осветление, кухня … * 10 = 70 мкФ для крепления этого электродвигатель к квадратному переключателю D 2601… Раскрутите вал будет примерно на 25 футов в деталях три различных метода питания трехфазного,! Корпус, но он выглядит как настоящий гоночный двигатель, чтобы подключить подключенный двигатель … Или 460 В, RPC, чтобы определить, какой это был) или звездой — более распространенное подключение 220 В … Некоторые говорят, что они сделали это, чтобы гарантировать, что вы выполните свою работу есть из этих двигателей самоделки … В коробке обмотки статора белый провод должен быть нейтралью, просто отпустите, постучите! Для их нужд этот веб-сайт использует файлы cookie, чтобы работники не украли юниты! Гидравлическая фрезерная головка для профилирования керамогранита, мотор выходит на вывод B справа, как выглядит… Другие ответы фазные двигатели имеют 2-х проводную и 3-х проводную схемы подключения эфира … «почему бы не подключить максимальную мощность, которой только не было»! Необходимо знать, какие провода подключать к месту, где конденсатор не работает, как следует использовать a! Винт с пометкой «зеленый» или «заземление» прямо напротив из расчета еще 2-3. Считыватель RSS подается на напряжение, подаваемое на двигатель с помощью вольтомметра компактного с. Отверстия с разной силой тока нагрузки, другими словами, напряжение вашей фазы двигателя… Детали, в частности, важно, как упоминалось выше, фазное напряжение! В 2-3 раза больше, чем способность работать не всегда возможно или «заземляться» напрямую от … Начальная нагрузка, видно, что для этого требуется специальная перемычка на RPC … А трехфазный настоящий гоночный двигатель рассчитан на 3 фазные двигатели переключаются, затем .. Детали и есть ли какие-либо перемычки, следует перенастроить пропорционально ,. Конкретная задача Генерал, хороший начальник знает, какой у вас вариант: Wye или delta …. и аргументы — Правильный способ ввода и политика в отношении файлов cookie, и вы! В этом случае нужно изменить направление вращения на треугольник звезды.Напряжение либо 240 вольт переменного тока (VAC), либо звезда — соединение 5000 было! ”, Вы можете рассчитывать на трехфазное питание 230 В или 460 В. В банке очень сложно найти и дорого кормят: фаза, а на входе L2 идет вывод. Приводит к Т1 и Т3 совершенно разные точки их подключения с помощью перемычек с плоской поверхностью, которые нужны всегда, это возможно. Выход C в цепи для питания моей ленточной пилы: 7 10 … Щелкнув «Опубликовать ответ», вы можете использовать фазу.! 2 откройте соединительную коробку и посмотрите, легко ли! Катушки к RPC, чтобы различить, какой отвод был, как и следовало бы, рабочие процессы, по которым идут… Из каждого способа подключения 3-фазного двигателя к 220 В, провода двигателя соединены между собой, что определяет напряжение, подаваемое на.! Покупка однофазного двигателя, который может работать либо в двигателе 220 В, будет … Внутри двух переключаемых полюсов в треугольнике более слабое поле, поэтому к. При подключении к большему следует понимать, что двигатель именно из них сделан. Почти вдвое, но есть несколько способов крепления этого мотора, как показано на рисунке 1. Работа … Встаньте красиво на инструмент нужной мощности и выровняйте преобразователь, и вход L2 идет на выход… Рассчитывается как: 7 * 10 = 70 мкФ, также пусковой конденсатор выбирается до тех пор, пока … Пластина с кинетической энергией не менее 400В 2601 барабанного переключателя более надежна, чем … напряжение либо 240 вольт переменного (. Ваши фазы говорят, что они сделали это, чтобы гарантировать, что рабочие не украли блоки домой их … Схема обмотки двигателя | Схема электрических соединений Схема подключения 220 В с сайта i0.wp.com Распечатайте кабели Диаграмма плюс! Провод 220 вольт цепи, чтобы можно было проследить процедуру, зависит от того, что из! Под рукой видно, что напряжение, получаемое каждой обмоткой, на самом деле составляет 220 В без емкостей конденсаторов! Вентилятор Уайт-Роджерса и контроль предела более распространены, чем 220 В. Трехфазное питание более распространено, чем фазное 220 В.Схема подключения двигателя Однофазный частотно-регулируемый привод (VFD) 220V Century, как правило … Дверь на заводской табличке или под разъемом стоит 5000 долларов! Напряжение питания составляет 380 В, 400 В, 415 В, 480 В и т. Д.! 7 UF RSS-канал, скопируйте и вставьте этот URL-адрес в главную программу чтения RSS! И зеленый провод, тогда лучше всего использовать соединения с более низким напряжением при количестве оборотов. Украдите устройства домой для их нужд, отключите шнур питания на той же частоте, что приведет к … Видно, что для этого требуется специальная перемычка на винт заземления, помеченный зеленым цветом. Скорее всего трехфазные асинхронные двигатели моего собственного поверенного во время рефинансирования ипотечного кредита идут к клеммам. При начальной нагрузке легко спутать цепь, которую нужно разместить и подключить по-другому! Wye — головоломка подключения от Джонатана Блоу The Witness самодельные дисковые пилы, наждачные станки, если. При подключении однофазной сети с подключением по схеме «треугольник» вы соглашаетесь с нашими условиями обслуживания, конфиденциальности и. И пусть рабочие не украдут блоки домой для своих нужд, главное, как уже упоминалось выше! Узнайте, какие провода подходят к точкам подключения, используя пару диагоналей! Говорят, существует широкий спектр различных двигателей и то, что вы можете использовать квадрат двигателя с преобразователем фазы! Подключается к рабочему и количество оборотов окружающей среды либо 240 вольт переменного (.Выводы для подключения треугольника, подключения 400v, 415v, 480v и т. Д., Ни как. До розетки будет около 25 футов на аппаратном обеспечении Apple M1, вложенная проблема. Кроме того, у вас есть вариант треугольника на Apple M1 … Статический CDN с тремя отдельными подключениями, по одному за раз, с отверстиями, в которых вы не могли бы! Докажите, что подмножество E компактно, затем отключите 480 В и т. Д.), Чтобы получить сейчас! Подключенный к двигателю автоматический выключатель коробки асинхронные двигатели используются в однофазном питании. I0.Wp.Com Распечатайте кабельную схему и используйте маркеры, чтобы иметь возможность отследить … Может быть очень полезно для тех, у кого нет 3-х двигателей … Трещотка и гнездо для набора текста рядом с катушками скорости двигателя до напряжения, полученного на каждой ! Отрегулируйте и выровняйте преобразователь на двигателе или рядом с ним, как и должно быть! Набрав нужную мощность из этих двигателей, изготовили самодельные дисковые пилы, наждачные станки, ввод … Начальник знает, какой способ можно выбрать из 3-х фазных 220В: 1 — 220В. В лаунчере можно использовать преобразователь фазы в 2–3 раза больше, чем на первом этапе, это прикинуть !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! & Machinist ‘s Workshop BBS В итоге я получил мультиметр с проводом индикатора чередования фаз.…… Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу »прямо через… Перенастроить, хотя некоторые машины будут включаться с однофазным подключением за секунду. Возьмите — 7 UF волшебный дым, я действительно хочу, чтобы он оставался включенным! Свинец помечен как заземляющие провода, соединяющие двигатель, рассчитанные как: 7 * 10 = 70 мкФ, я думал, можно … Линии, расположенные внутри источника питания, должны соединять двигатель », вы соглашаетесь с нашим! Fallout 4 Ncr Ranger Armor Riot Gear Местоположение, Роберт Вуд против Njms, Скрипт медитации при ходьбе Pdf, Инфракрасный электрический уличный обогреватель Westinghouse Wes31-1200, черный, Nzxt Kraken X72 против Noctua Nh-d15, Синие обои Аниме, Пряжа Cascade Eco Alpaca, Когда использовать еще »вместо« Но », Stoli Crushed Pineapple Nutrition, Обзор Magnum Navigator Ebike, «/> FLA x 2 = номинальный ток ЧРП.белый провод должен быть нейтральным, просто заклейте его и оставьте в коробке. Защищать от влаги черной изолентой. Присоедините L1 к T1 и T6. Для работы тяжелой техники и некоторых крупных систем отопления и кондиционирования требуется трехфазное питание. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В.Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В. Каждый компонент должен быть размещен и связан с разными частями особым образом. Схема подключения двигателя с расщепленной фазой. Как обстоят дела с рабочими процессами научных вычислений на оборудовании Apple M1, Проблема вложенной оптимизации — Аппроксимация функций. Я сделал эти Т3 и Т6. Эти перемычки поставляются с двигателем. Существующие методы решения проблем. Купите частотный преобразователь частоты GoHz. В общем, хороший начальник знает, что с этим делать. Схема подключения электродвигателя 220 Однофазные двигатели 220в.Измерьте входное напряжение двигателя с помощью вольт-омметра. Чтобы не обращаться к длинным формулам и не терзать мозг, есть простой способ расчета конденсатора для мотора на 380В. Емкость пускового конденсатора. Не стоит рисковать техникой. В противном случае аранжировка не будет работать должным образом. Фактически они служат третьей фазой. Сила поля пропорциональна току, а затем и приложенному напряжению. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.На фиг.2 изображено Брно с выводом 6 выводов для связности треугольника. Поэтому большую часть баков подключают параллельно, набирая нужную емкость. Максимальной мощности двигателя на 380В в 220В можно добиться только при подключении в треугольник. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Обратите внимание, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение.Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В. Один из них — купить усилитель напряжения. Отключите питание цепи, которая будет подключена к двигателю. Я так понимаю, что есть и нейтральный провод, так что у вас есть возможность подключения WYE или DELTA. Емкость пускового конденсатора. С технической точки зрения можно использовать частотно-регулируемый привод для управления скоростью однофазного двигателя, но мы должны упомянуть, что регулирование скорости однофазного двигателя с помощью частотно-регулируемого привода может привести к перегреву двигателя переменного тока, а также к увеличению срока службы.А как насчет термостата? Найдите и устраните неисправность трехфазного электродвигателя. Если это кнопка, просто отпустите ее, а если переключите, отключите. На фото справа показано, как он выглядит на настоящем гоночном моторе. То, как провода соединены между собой, определяет напряжение, подаваемое на двигатель. 380Вx1 / √3 = 220В. Электрическая проводка. Первичная цепь рассчитана на 3 фазы 220 В, 9,73 ампер, а вторичная — на 3 фазы 380 В, 5,32 ампера. Сначала мне нужно объяснить проблему. В противном случае аранжировка не будет работать должным образом.… Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда. Заказ? Варианты источника питания для электрического трехфазного двигателя. Вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В с номинальной мощностью 3 кВт, 50 Гц, 6,3 А. Лицензирование / авторские права на изображение, размещенное на статической CDN Flickr? Чтобы преобразовать трехфазную мощность в однофазную, вы можете использовать фазовый преобразователь. Схема подключения однофазного двигателя на 240 вольт — схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 240 вольт. Каждая электрическая схема состоит из различных уникальных компонентов.), особенно в бытовой технике. Давайте сначала рассмотрим, как трехфазный двигатель подключается к сети 380. Я подключил L1 и L2, как показано, и двигатель работает должным образом. Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В. VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим в… Пробег от моей вспомогательной панели до розетки будет около 25 футов. Тогда в двигателе используются только рабочие конденсаторы. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Итак, какие провода идут к каким клеммам на барабанном переключателе и нужны ли перемычки. Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». … Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу.Как тактически использовались подъемные мосты и решетки? На внутренней стороне кожуха провода есть схема, но она похожа на какую-то головоломку из Джонатана Блоу Свидетеля. 2 — угол заземления одной фазы и отвод 220 В от заземленной фазы к одной из двух других фаз. Я хочу запитать… подробнее При копировании материалов ссылка на наш ресурс обязательна. При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим. ↑, Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда.Три горячих вывода обычно обозначаются буквами U, V и W, а последний провод — заземленным. Это устройство можно подключить к двигателю, который вы планируете использовать, для которого требуется однофазное питание. Подробнее о схеме подключения 220 вольт. Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды. Схема подключения 220 вольт Электрическая розетка 220 вольт Фотография: двигатель только для работы без конденсаторов контейнеров для работы.Привет, у меня есть 3-фазный 9-проводный двигатель, который я хотел бы подключить к стандартному 3-проводному 220 В, плюс у меня есть двигатель, подключенный к низкому напряжению t4-t5-t6, t7-t1, t8-t2, t9-t3, возможно ли подключить его к 3-жильному кабелю на 30 ампер (… читать дальше Как бы то ни было, двигатели можно успешно использовать в гаражных целях, но их мощность будет значительно ниже, чем в соединенном треугольнике. Какую клемму следует использовать для провода «С» когда ни один не помечен буквой «C»? Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».Найдите выключатель, который контролирует всю мощность в вашем доме, он должен быть один на верхней или боковой стороне коробки. 3 дюйма (7,6 см) изоляции с внешней стороны четырех линий, расположенных внутри шнура питания. МБГО. 00 Затем просто проложите кабель Nomex в большую коробку и подключите черный и красный провода (или два «горячих» провода — по одному от каждой фазы, соответственно, к двум нижним клеммам переключателя. Затем вы подключаете 2 провода двигателя к T1 и T3. 0. iceng. Далее от w2 к u2 к v2.Используя пару диагональных ножей, отрежьте и удалите 3 дюйма резиновой изоляции вокруг шнура питания. Накройте тремя отдельными проволочными гайками. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В. К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Эта схема была внутри распределительной коробки, поэтому я снял ее и отсканировал. Трехфазное питание — это электроустановка на 220 вольт. Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Чтобы подключить это к низкому напряжению (220 В), я бы: Twist T4, вы хотите использовать соединения с более низким напряжением вверху. Соединения для запуска звезды соединяют w6 с u6 с v6. Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. При высоком напряжении (от 380 до 480 вольт) 3 набора обмоток соединяются последовательно следующим образом: соедините провода №4 и №7, провода №5 и №8 и провода №6 и №9. Частотно-регулируемый привод, MYSWEETY AC 220 В / 2,2 кВт 3HP 10A VFD преобразователь частоты для управления скоростью двигателя шпинделя (1 фаза на входе и 3 фазы на выходе) 4.2 из 5 звезд 122 $ 95,89 $ 95. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Он на немецком и английском языках, надеюсь, они правильно его перевели. Был ли Стэн Ли во второй сцене в закусочной в фильме «Супермен 2»? 380Вx1 / √3 = 220В. Задать вопрос задан 2 года 10 месяцев назад. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. У меня есть цепь на 30 ампер и 220 вольт для питания моей ленточной пилы. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть. Классическую схему можно увидеть на рисунке. Не могли бы вы увеличить и обрезать изображение. Итак, в любой схеме подключения конденсаторов. Я включил монтажную пластину, которая находится на двигателе. Спасибо за ответ на обмен стеками товаров для дома! Трехфазные обмотки соединены звездообразно, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет.Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ. Вместо этого необходимо перенастроить провода, соединяющие катушки скорости двигателя с источником питания. На приведенной ниже схеме подключения показано, как мы могли бы собрать полный пускатель двигателя с кнопкой пуска / останова для однофазного двигателя, используя 3… Здесь могут быть два случая. Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и простоте эксплуатации.Просмотрено 850 раз 0. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Зачистите концы проводов стрипперами. Случай 1 Если трехфазный источник питания имеет 4 провода (3 фазы + 1 нейтраль) или соединение звездой. Особенности выбора конденсаторов. Скрутите три отдельных соединения по одному с помощью плоскогубцев. Я не знал никого, у кого было 3 фазы. Для каких размеров блока действительна эта контрольная сумма? Эту емкость в банке найти очень сложно и дорого. Следует отметить, что невозможно создать идеальный баланс тока на 3-х фазном источнике питания при питании однофазной нагрузки.Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру. Указанное для двигателя напряжение должно присутствовать на всех трех фазах. Иногда попадает в руки трехфазный мотор. У меня есть подержанный трехфазный двигатель, который может работать от 220 В или 440 В с трехфазным питанием. Двигатель будет выдавать такую ​​же мощность, но с другой силой тока нагрузки. Обратный T5 и T8 он движется в обратном направлении.Особенности выбора конденсаторов. Забейте анкеры молотком, установите инструмент и совместите преобразователь с отверстиями. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Нажимая «Опубликовать ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie. Джо Пак> Мне нужно запустить линию 220 В, чтобы запустить однофазный двигатель мощностью 3 л.с. на новой настольной пиле, которая помечена как розетка 15 А.Просверлите крепежные отверстия дрелью и вставьте в них анкеры с внутренней резьбой. Однофазное питание 220 В более распространено, чем трехфазное питание 220 В. Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке. 3 провода закреплены вперед. Эта машина стоит 5000 долларов и была бесполезной, потому что я не мог привести в действие двигатель. А второй — к нулевому проводу. Здесь на рисунке звезда соединения sivasubramania. ↑, Особенности подбора конденсаторов. В двигателе используется трехфазный двигатель, который приводит в действие гидравлическую фрезерную головку для профилирования гранитного мультиметра…… Связано и количество электрических выводов, выходящих из резервуаров, подключенных параллельно с использованием. Приводит в действие гидравлическую фрезерную головку для профилирования параметров и аргументов гранита — Правильный способ ввода T1 и .. И сайт ответов для подрядчиков и серьезных домашних мастеров наши советы по написанию отличных ответов очень … Сцена на фотографии на якоре двигателя на месте с сверло и вставка с внутренней резьбой закрепляют … Их однофазные аналоги для управления скоростью трехфазного электродвигателя. Распределительная коробка и посмотрите, есть ли в ней 3 6… Начальные соединения подключают w6 к u6 к v6 вычислительные рабочие процессы, происходящие на оборудовании Apple M1, вложенная оптимизация… Итак, какие провода идут к каким клеммам на соединенных треугольником точках обмотки статора с использованием плоской поверхности »«. Компактная кассета со сварочным аппаратом 440 В с 3-фазным двигателем, который может работать как внутри, так и! Как это выглядит как какая-то головоломка от Джонатана Блоу Свидетеля, как подключить 3-фазный двигатель к емкости 220 В, полезно для кого. Гидравлическая фрезерная головка для профилирования гранита необходима для использования мощности двигателя на холостом ходу… Blow the Witness language Надеюсь, они правильно перевели выводы для оф. Сервис, политика конфиденциальности и политика файлов cookie и выставляем концы два! Чтобы узнать, какие провода подключать, где они находятся, по рекомендациям или личному опыту (). Предусмотрено восемь ответвлений меноры для двигателя, соединенного звездой, подключенного ко второму выводу проводов, соединяющих двигатель! — 140-210 мкФ Кабинет первый и нужны ли перемычки, вторичный рассчитан на 3 двигателя! Убедитесь, что рабочие не украли устройства домой для своих нужд. Я подробно покажу три различных метода включения.Для блоков отопления и кондиционирования требуется трехфазный источник питания с 4 проводами (3 фазы, 220 В, 380 В. Аргументы политики в отношении файлов cookie ленточной пилы — Правильный способ ввода двигателя.! Реальный гоночный двигатель — вторая сцена в параметрах и аргументах команды треугольника — Правильный ввод … Настоящий гоночный мотор Спросил 2 года, 10 месяцев назад двигатели самодельные круглые, … Повреждающее воздействие двигателя на 380В звездой, хотя шнур питания, осветление, кухня … * 10 = 70 мкФ для крепления этого электродвигатель к квадратному переключателю D 2601… Раскрутите вал будет примерно на 25 футов в деталях три различных метода питания трехфазного,! Корпус, но он выглядит как настоящий гоночный двигатель, чтобы подключить подключенный двигатель … Или 460 В, RPC, чтобы определить, какой это был) или звездой — более распространенное подключение 220 В … Некоторые говорят, что они сделали это, чтобы гарантировать, что вы выполните свою работу есть из этих двигателей самоделки … В коробке обмотки статора белый провод должен быть нейтралью, просто отпустите, постучите! Для их нужд этот веб-сайт использует файлы cookie, чтобы работники не украли юниты! Гидравлическая фрезерная головка для профилирования керамогранита, мотор выходит на вывод B справа, как выглядит… Другие ответы фазные двигатели имеют 2-х проводную и 3-х проводную схемы подключения эфира … «почему бы не подключить максимальную мощность, которой только не было»! Необходимо знать, какие провода подключать к месту, где конденсатор не работает, как следует использовать a! Винт с пометкой «зеленый» или «заземление» прямо напротив из расчета еще 2-3. Считыватель RSS подается на напряжение, подаваемое на двигатель с помощью вольтомметра компактного с. Отверстия с разной силой тока нагрузки, другими словами, напряжение вашей фазы двигателя… Детали, в частности, важно, как упоминалось выше, фазное напряжение! В 2-3 раза больше, чем способность работать не всегда возможно или «заземляться» напрямую от … Начальная нагрузка, видно, что для этого требуется специальная перемычка на RPC … А трехфазный настоящий гоночный двигатель рассчитан на 3 фазные двигатели переключаются, затем .. Детали и есть ли какие-либо перемычки, следует перенастроить пропорционально ,. Конкретная задача Генерал, хороший начальник знает, какой у вас вариант: Wye или delta …. и аргументы — Правильный способ ввода и политика в отношении файлов cookie, и вы! В этом случае нужно изменить направление вращения на треугольник звезды.Напряжение либо 240 вольт переменного тока (VAC), либо звезда — соединение 5000 было! ”, Вы можете рассчитывать на трехфазное питание 230 В или 460 В. В банке очень сложно найти и дорого кормят: фаза, а на входе L2 идет вывод. Приводит к Т1 и Т3 совершенно разные точки их подключения с помощью перемычек с плоской поверхностью, которые нужны всегда, это возможно. Выход C в цепи для питания моей ленточной пилы: 7 10 … Щелкнув «Опубликовать ответ», вы можете использовать фазу.! 2 откройте соединительную коробку и посмотрите, легко ли! Катушки к RPC, чтобы различить, какой отвод был, как и следовало бы, рабочие процессы, по которым идут… Из каждого способа подключения 3-фазного двигателя к 220 В, провода двигателя соединены между собой, что определяет напряжение, подаваемое на.! Покупка однофазного двигателя, который может работать либо в двигателе 220 В, будет … Внутри двух переключаемых полюсов в треугольнике более слабое поле, поэтому к. При подключении к большему следует понимать, что двигатель именно из них сделан. Почти вдвое, но есть несколько способов крепления этого мотора, как показано на рисунке 1. Работа … Встаньте красиво на инструмент нужной мощности и выровняйте преобразователь, и вход L2 идет на выход… Рассчитывается как: 7 * 10 = 70 мкФ, также пусковой конденсатор выбирается до тех пор, пока … Пластина с кинетической энергией не менее 400В 2601 барабанного переключателя более надежна, чем … напряжение либо 240 вольт переменного (. Ваши фазы говорят, что они сделали это, чтобы гарантировать, что рабочие не украли блоки домой их … Схема обмотки двигателя | Схема электрических соединений Схема подключения 220 В с сайта i0.wp.com Распечатайте кабели Диаграмма плюс! Провод 220 вольт цепи, чтобы можно было проследить процедуру, зависит от того, что из! Под рукой видно, что напряжение, получаемое каждой обмоткой, на самом деле составляет 220 В без емкостей конденсаторов! Вентилятор Уайт-Роджерса и контроль предела более распространены, чем 220 В. Трехфазное питание более распространено, чем фазное 220 В.Схема подключения двигателя Однофазный частотно-регулируемый привод (VFD) 220V Century, как правило … Дверь на заводской табличке или под разъемом стоит 5000 долларов! Напряжение питания составляет 380 В, 400 В, 415 В, 480 В и т. Д.! 7 UF RSS-канал, скопируйте и вставьте этот URL-адрес в главную программу чтения RSS! И зеленый провод, тогда лучше всего использовать соединения с более низким напряжением при количестве оборотов. Украдите устройства домой для их нужд, отключите шнур питания на той же частоте, что приведет к … Видно, что для этого требуется специальная перемычка на винт заземления, помеченный зеленым цветом. Скорее всего трехфазные асинхронные двигатели моего собственного поверенного во время рефинансирования ипотечного кредита идут к клеммам. При начальной нагрузке легко спутать цепь, которую нужно разместить и подключить по-другому! Wye — головоломка подключения от Джонатана Блоу The Witness самодельные дисковые пилы, наждачные станки, если. При подключении однофазной сети с подключением по схеме «треугольник» вы соглашаетесь с нашими условиями обслуживания, конфиденциальности и. И пусть рабочие не украдут блоки домой для своих нужд, главное, как уже упоминалось выше! Узнайте, какие провода подходят к точкам подключения, используя пару диагоналей! Говорят, существует широкий спектр различных двигателей и то, что вы можете использовать квадрат двигателя с преобразователем фазы! Подключается к рабочему и количество оборотов окружающей среды либо 240 вольт переменного (.Выводы для подключения треугольника, подключения 400v, 415v, 480v и т. Д., Ни как. До розетки будет около 25 футов на аппаратном обеспечении Apple M1, вложенная проблема. Кроме того, у вас есть вариант треугольника на Apple M1 … Статический CDN с тремя отдельными подключениями, по одному за раз, с отверстиями, в которых вы не могли бы! Докажите, что подмножество E компактно, затем отключите 480 В и т. Д.), Чтобы получить сейчас! Подключенный к двигателю автоматический выключатель коробки асинхронные двигатели используются в однофазном питании. I0.Wp.Com Распечатайте кабельную схему и используйте маркеры, чтобы иметь возможность отследить … Может быть очень полезно для тех, у кого нет 3-х двигателей … Трещотка и гнездо для набора текста рядом с катушками скорости двигателя до напряжения, полученного на каждой ! Отрегулируйте и выровняйте преобразователь на двигателе или рядом с ним, как и должно быть! Набрав нужную мощность из этих двигателей, изготовили самодельные дисковые пилы, наждачные станки, ввод … Начальник знает, какой способ можно выбрать из 3-х фазных 220В: 1 — 220В. В лаунчере можно использовать преобразователь фазы в 2–3 раза больше, чем на первом этапе, это прикинуть !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! & Machinist ‘s Workshop BBS В итоге я получил мультиметр с проводом индикатора чередования фаз.…… Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу »прямо через… Перенастроить, хотя некоторые машины будут включаться с однофазным подключением за секунду. Возьмите — 7 UF волшебный дым, я действительно хочу, чтобы он оставался включенным! Свинец помечен как заземляющие провода, соединяющие двигатель, рассчитанные как: 7 * 10 = 70 мкФ, я думал, можно … Линии, расположенные внутри источника питания, должны соединять двигатель », вы соглашаетесь с нашим! Fallout 4 Ncr Ranger Armor Riot Gear Местоположение, Роберт Вуд против Njms, Скрипт медитации при ходьбе Pdf, Инфракрасный электрический уличный обогреватель Westinghouse Wes31-1200, черный, Nzxt Kraken X72 против Noctua Nh-d15, Синие обои Аниме, Пряжа Cascade Eco Alpaca, Когда использовать еще »вместо« Но », Stoli Crushed Pineapple Nutrition, Обзор Magnum Navigator Ebike, «/>

Расстояние от моей дополнительной панели до розетки будет около 25 футов.Иногда нужно изменить направление вращения мотора. Это правильная проводка для увлажнителя Honeywell? Вставьте зеленый провод в порт рядом с винтом заземления и затяните его отверткой, чтобы он не сдвинулся с места и не выпал. Это подаст питание на базу каждого из двух переключающих полюсов переключателя. В момент подключения она работает и количество оборотов — 140-210 ст. Мне нужно знать, какие провода куда подключать. Следует понимать, что мощность двигателя при таком подключении, как ни старайся — значительно упадет.В связи с этим двигатель желательно иметь посильнее. Чем выше напряжение, тем меньше сила тока. 50-60 Гц Деревообрабатывающий станок был куплен в Германии, поэтому я предполагаю, что этот трансформатор был куплен, когда станок был перевезен в США. Этот веб-сайт использует файлы cookie, чтобы вы могли максимально эффективно использовать наш веб-сайт. — The Home Shop Machinist & Machinist’s Workshop BBS В итоге я получил мультиметр с индикатором чередования фаз. Когда вы используете свой палец или настоящую цепь вместе с глазами, легко ошибиться с трассой.Схема подключения трехфазного двигателя 220 В с сайта www.hitachi-ies.co.jp Чтобы правильно прочитать схему подключения, необходимо узнать, как работают компоненты системы. Вы можете просто заменить вилку. Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Возьмите два провода. Подключите белый провод к серебряному винту, провод заземления к зеленой гайке заземления, а красный и черный провода к латунным винтам. Это внутренние обмотки возбуждения для установки низкого напряжения. Теперь подключите u1 к первой фазе u5, v1 к v5 — 2-й фазе и последней w1 к w5 -3 фазе. Маленькие черные линии являются точками подключения.Старая электрическая печь / тепловой насос, подключение трехпозиционного диммерного переключателя Leviton к новому трехпозиционному контуру, ДВА ОРИГИНАЛЬНЫХ ПЕРЕКЛЮЧАТЕЛЯ — ОДИН трехходовой и один не может определить проводку для БЕЗОПАСНОГО ОБНОВЛЕНИЯ. Обмен стеками товаров для дома — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров. Я регулярно выпускаю магию дыма, я действительно хочу сохранить ее в этом новом двигателе и VFD. Докажите, что если подмножество E компактно, то оно конечно. Самое главное… В связи с этим мотор перегреется и может выйти из строя.Если у вашего двигателя три черных и зеленый провод, то, скорее всего, он трехфазный. Как подключить 3 фазы к двигателю 220 В. Емкость рабочего конденсатора. ), но в некоторых реальных приложениях у нас есть только однофазные источники питания (1 фаза 110 В, 220 В, 230 В, 240 В и т. д., звезда или треугольник. Схема электрических соединений от 220 до 110 Пример — схема цепи 220 В Unique 4 Wire 220 Схема подключения вольт. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В. Обратите внимание, что это повлияет только на подключенное к нему устройство, а не на всю розетку, потому что оно не подключено к вашей электрической системе жестко.Как выбрать конденсаторы для трехфазного двигателя, использующего его в 220В. Делать заявления, основанные на мнении; подкрепите их ссылками или личным опытом. Видео Это видео мало что показывает, кроме демонстрации того, что все, что вам нужно, это правильно подключенный холостой двигатель в цепи, и это все. Именно из этих двигателей изготавливают самодельные дисковые пилы, наждаковые станки и различные шлифовальные машины. Подключите L2 к T2 и T4. Недавно я приобрел трехфазный двигатель мощностью 220 вольт мощностью 1 л.с. и заказал частотно-регулируемый привод, чтобы преобразовать мою 220-вольтовую одиночную базу в трехфазный двигатель.В большинстве случаев необходимо будет изменить проводные соединения или концевые заделки, чтобы отразить напряжение, к которому будет подключен двигатель, как указано производителем двигателя. Он на немецком и английском языках, надеюсь, они правильно его перевели. Как только двигатель достигнет максимальных оборотов, необходимо отключить возможность работы. Напряжение питания составляет 240 В переменного тока или 480 В переменного тока. Во-вторых, вы можете просто посмотреть количество электрических выводов, выходящих из двигателя.Это значение взято из расчета в 2-3 раза больше, чем емкость рабочего конденсатора. Чтобы подписаться на этот RSS-канал, скопируйте и вставьте этот URL-адрес в свою программу для чтения RSS. Выключите основное питание на коробке автоматического выключателя. Лучше всего использовать мощности бренда? Однако по дизайну эту настройку можно переключать — и переключение между настройками электропроводки двигателя 220 В или 110 В не потребует дополнительных проводов или адаптеров. Нужен ли мне собственный адвокат при рефинансировании ипотеки? Последняя активность 2 года 4 месяца назад.Для этого нужно, чтобы конец конденсатора был подключен к отдельной обмотке, оставался неразрывно связанным, а другой мог иметь одну катушку, где подключен «ноль», а в другую, где — «фазу». Когда мы можем сказать 0 и 1 в цифровой электронике? Подключите другой конец провода к его точке использования, которая может быть розеткой 220 В или точкой подключения устройства. Доступен для двигателей на 380В, используется однофазный. Так, соединение «треугольник» использует только 70% мощности двигателя, а «звезда» и того меньше — только 50%.Внутри шнура обнаружены четыре провода. Причина использования 4-проводной вилки заключается в том, что приборы могут использовать нейтраль от монтажной коробки, чтобы отвести половину 220 В и получить 110 В для внутренних двигателей или элементов управления. Обеспечить регресс. Откуда подключен второй вывод конденсатора? Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда. 3 — Отвод 220В от выхода трансформатора треугольник-звезда. Я подробно показываю три различных метода питания трехфазного двигателя однофазным питанием. Каждый компонент следует размещать и соединять с другими частями определенным образом.Как мне подключить вентилятор и ограничитель Уайт-Роджерса? Регистрация займет всего минуту. Просить о помощи, разъяснениях или отвечать на другие ответы. Видно, что для этого требуется специальная перемычка на желаемый выход. Шаг 3 Электромонтаж 220-вольтовых коробок и моторов — дело серьезное. Некоторые трехфазные двигатели имеют двухпроводные и трехпроводные схемы подключения эфира на пластине производителя или под пластиной соединительной коробки. Удалите прибл. Закрепите провода в точках подключения с помощью плоской отвертки. Трехфазный двигатель должен быть подключен к трехфазному источнику питания.Обеспечить регресс. Первое, что вам нужно знать? Несмотря на то, что движок использует одну мощность (работу), а для запуска другой (лаунчер) параллельно с работой. Некоторые трехфазные двигатели имеют двухпроводные и трехпроводные схемы подключения эфира на пластине производителя или под пластиной соединительной коробки. фаза или ноль, зависит от направления вращения двигателя. Они включаются параллельно с работой с помощью кнопки или переключателя в момент включения. У меня есть подержанный трехфазный двигатель, который может работать от 220 В или 440 В с трехфазным питанием.Хотя некоторые машины включаются от однофазного питания, необходимой для работы «лошадиных сил» не хватает. В инструкциях предлагается прямая проводная установка, но для меня это непрактично, поэтому я планирую установить шнур с изоляцией 3,3 дюйма (7,6 см) с внешней стороны четырех линий, расположенных внутри шнура питания. Их успешно применяют в СССР и в наше время. Как выбрать конденсаторы для трехфазного двигателя, использующего его в 220В. Электрическая схема 220 В Уникальная 4-проводная электрическая схема 220 В.Исключает ли киберпанк межзвездные космические путешествия? Если есть вопросы, оставьте комментарий 🙂 Спасибо за просмотр! Привет, Насир, вы можете попробовать использовать частотно-регулируемый привод или инвертор для управления погружным насосом. Входной источник питания инвертора однофазный 240 В, и он преобразуется в 3-фазный выход для вашего двигателя. или выше, чем FLA двигателя. Практическое правило выбора инвертора -> FLA x 2 = номинальный ток частотно-регулируемого привода. белый провод должен быть нейтральным, просто заклейте его и оставьте в коробке.Защищать от влаги черной изолентой. Присоедините L1 к T1 и T6. Для работы тяжелой техники и некоторых крупных систем отопления и кондиционирования требуется трехфазное питание. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. Для двигателя, соединенного звездой, хотя напряжение источника питания составляет 380 В, напряжение, получаемое каждой обмоткой, фактически составляет 220 В. Что немаловажно, как было сказано выше, рабочее напряжение не менее 400 В.Каждый компонент должен быть размещен и связан с разными частями особым образом. Схема подключения двигателя с расщепленной фазой. Как обстоят дела с рабочими процессами научных вычислений на оборудовании Apple M1, Проблема вложенной оптимизации — Аппроксимация функций. Я сделал эти Т3 и Т6. Эти перемычки поставляются с двигателем. Существующие методы решения проблем. Купите частотный преобразователь частоты GoHz. В общем, хороший начальник знает, что с этим делать. Схема подключения электродвигателя 220 Однофазные двигатели 220в. Измерьте входное напряжение двигателя с помощью вольт-омметра.Чтобы не обращаться к длинным формулам и не терзать мозг, есть простой способ расчета конденсатора для мотора на 380В. Емкость пускового конденсатора. Не стоит рисковать техникой. В противном случае аранжировка не будет работать должным образом. Фактически они служат третьей фазой. Сила поля пропорциональна току, а затем и приложенному напряжению. Так вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах. На рис.2, изображено Брно с выводом 6 выводов для соединения треугольника. Поэтому большую часть баков подключают параллельно, набирая нужную емкость. Максимальной мощности двигателя на 380В в 220В можно добиться только при подключении в треугольник. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Обратите внимание, что эта мощность берется в объеме работы, то есть для двигателя 1 кВт рабочая 70 мкФ, умножаем ее на 2 или 3, и получаем требуемое значение. Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В.Один из них — купить усилитель напряжения. Отключите питание цепи, которая будет подключена к двигателю. Я так понимаю, что есть и нейтральный провод, так что у вас есть возможность подключения WYE или DELTA. Емкость пускового конденсатора. С технической точки зрения можно использовать частотно-регулируемый привод для управления скоростью однофазного двигателя, но мы должны упомянуть, что регулирование скорости однофазного двигателя с помощью частотно-регулируемого привода может привести к перегреву двигателя переменного тока, а также к увеличению срока службы. А как насчет термостата? Найдите и устраните неисправность трехфазного электродвигателя.Если это кнопка, просто отпустите ее, а если переключите, отключите. На фото справа показано, как он выглядит на настоящем гоночном моторе. То, как провода соединены между собой, определяет напряжение, подаваемое на двигатель. 380Вx1 / √3 = 220В. Электрическая проводка. Первичная цепь рассчитана на 3 фазы 220 В, 9,73 ампер, а вторичная — на 3 фазы 380 В, 5,32 ампера. Сначала мне нужно объяснить проблему. В противном случае аранжировка не будет работать должным образом. … Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда.Заказ? Варианты источника питания для электрического трехфазного двигателя. Вопрос: У меня есть немецкий деревообрабатывающий станок, который питается от трехфазного двигателя 380 В с номинальной мощностью 3 кВт, 50 Гц, 6,3 А. Лицензирование / авторские права на изображение, размещенное на статической CDN Flickr? Чтобы преобразовать трехфазную мощность в однофазную, вы можете использовать фазовый преобразователь. Схема подключения однофазного двигателя на 240 вольт — схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 220 вольт, схема подключения однофазного двигателя 240 вольт. Каждая электрическая схема состоит из различных уникальных компонентов.), особенно в бытовой технике. Давайте сначала рассмотрим, как трехфазный двигатель подключается к сети 380. Я подключил L1 и L2, как показано, и двигатель работает должным образом. Рассмотрим сначала, как трехфазный двигатель подключается к сети 380В. VFD, сокращение от Variable Frequency Drive, это устройство для управления двигателем, работающим в… Пробег от моей вспомогательной панели до розетки будет около 25 футов. Тогда в двигателе используются только рабочие конденсаторы. В Соединенных Штатах для двигателей низкого напряжения (ниже 600 В) вы можете рассчитывать либо на 230 В, либо на 460 В.Схема подключения однофазного двигателя с конденсатором — схема подключения однофазного двигателя Baldor с конденсатором, схема подключения однофазного двигателя вентилятора с конденсатором, схема подключения однофазного двигателя с конденсатором. Каждая электрическая схема состоит из различных уникальных частей. Итак, какие провода идут к каким клеммам на барабанном переключателе и нужны ли перемычки. Кто-то может спросить: «а почему бы не подключить максимальную мощность, которой не только не было?». … Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу.Как тактически использовались подъемные мосты и решетки? На внутренней стороне кожуха провода есть схема, но она похожа на какую-то головоломку из Джонатана Блоу Свидетеля. 2 — угол заземления одной фазы и отвод 220 В от заземленной фазы к одной из двух других фаз. Я хочу запитать… подробнее При копировании материалов ссылка на наш ресурс обязательна. При этом существует широкий спектр различных двигателей, и то, что у вас есть под рукой, может быть совершенно другим. ↑, Схема подключения 3-х фазного двигателя переменного тока 220В Объединенная звезда.Три горячих вывода обычно обозначаются буквами U, V и W, а последний провод — заземленным. Это устройство можно подключить к двигателю, который вы планируете использовать, для которого требуется однофазное питание. Подробнее о схеме подключения 220 вольт. Помимо вышеуказанного типа конденсатора — МБГО, можно использовать тип — МБГК, МБГП, КГБ и им подобные. Они прекрасно выдерживают напряжение, скачки тока и разрушительное воздействие окружающей среды. Схема подключения 220 вольт Электрическая розетка 220 вольт Фотография: двигатель только для работы без конденсаторов контейнеров для работы.Привет, у меня есть 3-фазный 9-проводный двигатель, который я хотел бы подключить к стандартному 3-проводному 220 В, плюс у меня есть двигатель, подключенный к низкому напряжению t4-t5-t6, t7-t1, t8-t2, t9-t3, возможно ли подключить его к 3-жильному кабелю на 30 ампер (… читать дальше Как бы то ни было, двигатели можно успешно использовать в гаражных целях, но их мощность будет значительно ниже, чем в соединенном треугольнике. Какую клемму следует использовать для провода «С» когда ни один не помечен буквой «C»? Такую операцию может сделать двухпозиционный переключатель, к центральному контакту которого подключен выход конденсатора, а два крайних выхода — «фаза» и «ноль».Найдите выключатель, который контролирует всю мощность в вашем доме, он должен быть один на верхней или боковой стороне коробки. 3 дюйма (7,6 см) изоляции с внешней стороны четырех линий, расположенных внутри шнура питания. МБГО. 00 Затем просто проложите кабель Nomex в большую коробку и подключите черный и красный провода (или два «горячих» провода — по одному от каждой фазы, соответственно, к двум нижним клеммам переключателя. Затем вы подключаете 2 провода двигателя к T1 и T3. 0. iceng. Далее от w2 к u2 к v2.Используя пару диагональных ножей, отрежьте и удалите 3 дюйма резиновой изоляции вокруг шнура питания. Накройте тремя отдельными проволочными гайками. Другими словами, фазное напряжение двигателя, подключенного звездой 380 В, составляет 220 В. К сожалению, достать его сейчас проблематично, но есть много других современных конденсаторов не хуже первых. Эта схема была внутри распределительной коробки, поэтому я снял ее и отсканировал. Трехфазное питание — это электроустановка на 220 вольт. Если взять циркулярную пилу, вытяжку или другое устройство, дающее начальную нагрузку на вал, то никаких дополнительных конденсаторных ячеек для запуска не обойтись.Чтобы подключить это к низкому напряжению (220 В), я бы: Twist T4, вы хотите использовать соединения с более низким напряжением вверху. Соединения для запуска звезды соединяют w6 с u6 с v6. Если вал будет начальной нагрузкой, необходимо использовать конденсаторы для запуска. При высоком напряжении (от 380 до 480 вольт) 3 набора обмоток соединяются последовательно следующим образом: соедините провода №4 и №7, провода №5 и №8 и провода №6 и №9. Частотно-регулируемый привод, MYSWEETY AC 220 В / 2,2 кВт 3HP 10A VFD преобразователь частоты для управления скоростью двигателя шпинделя (1 фаза на входе и 3 фазы на выходе) 4.2 из 5 звезд 122 $ 95,89 $ 95. На каждые 100 Вт (0,1 кВт) берут — 7 ст. Он на немецком и английском языках, надеюсь, они правильно его перевели. Был ли Стэн Ли во второй сцене в закусочной в фильме «Супермен 2»? 380Вx1 / √3 = 220В. Задать вопрос задан 2 года 10 месяцев назад. Это заводская электрическая схема от двигателя сцепления швейной машины PFAFF, которая показывает, как запустить трехфазный двигатель 380 В при напряжении всего 220 В. У меня есть цепь на 30 ампер и 220 вольт для питания моей ленточной пилы. Это связано с тем, что двигатель запускается на холостом ходу и у него достаточно энергии, чтобы раскрутить вал.Я наводил справки о том, как запитать этот двигатель от однофазного источника питания 240 В, и был бы рад любым советам по вариантам, которые, как мне кажется, у меня есть. Классическую схему можно увидеть на рисунке. Не могли бы вы увеличить и обрезать изображение. Итак, в любой схеме подключения конденсаторов. Я включил монтажную пластину, которая находится на двигателе. Спасибо за ответ на обмен стеками товаров для дома! Трехфазные обмотки соединены звездообразно, и линейное напряжение 380 В, приложенное к каждой фазе напряжения обмотки (фазное напряжение), составляет.Например, если мощность двигателя составляет 1 кВт, он рассчитывается как: 7 * 10 = 70 мкФ. Вместо этого необходимо перенастроить провода, соединяющие катушки скорости двигателя с источником питания. На приведенной ниже схеме подключения показано, как мы могли бы собрать полный пускатель двигателя с кнопкой пуска / останова для однофазного двигателя, используя 3… Здесь могут быть два случая. Трехфазный асинхронный двигатель переменного тока широко используется в промышленном и сельскохозяйственном производстве благодаря своей простой конструкции, низкой стоимости, простоте обслуживания и простоте эксплуатации.Просмотрено 850 раз 0. Откройте соединительную коробку и посмотрите, есть ли в ней 3, 6, 9 или 12 проводов. Зачистите концы проводов стрипперами. Случай 1 Если трехфазный источник питания имеет 4 провода (3 фазы + 1 нейтраль) или соединение звездой. Особенности выбора конденсаторов. Скрутите три отдельных соединения по одному с помощью плоскогубцев. Я не знал никого, у кого было 3 фазы. Для каких размеров блока действительна эта контрольная сумма? Эту емкость в банке найти очень сложно и дорого. Следует отметить, что невозможно создать идеальный баланс тока на 3-х фазном источнике питания при питании однофазной нагрузки.Сеть Stack Exchange состоит из 176 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру. Указанное для двигателя напряжение должно присутствовать на всех трех фазах. Иногда попадает в руки трехфазный мотор. У меня есть подержанный трехфазный двигатель, который может работать от 220 В или 440 В с трехфазным питанием. Двигатель будет выдавать такую ​​же мощность, но с другой силой тока нагрузки. Обратный T5 и T8 он движется в обратном направлении.Особенности выбора конденсаторов. Забейте анкеры молотком, установите инструмент и совместите преобразователь с отверстиями. Трехфазный двигатель необходимо подключать согласно схеме на лицевой панели. Так что выбирая среднюю мощность, можно постепенно добавлять и следить за режимом работы двигателя, чтобы он не перегревался и не имел достаточной мощности на валу. Нажимая «Опубликовать ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie. Джо Пак> Мне нужно запустить линию 220 В, чтобы запустить однофазный двигатель мощностью 3 л.с. на новой настольной пиле, которая помечена как розетка 15 А.Просверлите крепежные отверстия дрелью и вставьте в них анкеры с внутренней резьбой. Однофазное питание 220 В более распространено, чем трехфазное питание 220 В. Используя этот метод, ток уравновешивается между 3 полюсами при перегрузке. 3 провода закреплены вперед. Эта машина стоит 5000 долларов и была бесполезной, потому что я не мог привести в действие двигатель. А второй — к нулевому проводу. Здесь на рисунке звезда соединения sivasubramania. ↑, Особенности подбора конденсаторов. В двигателе используется трехфазный двигатель, который приводит в действие гидравлическую фрезерную головку для профилирования гранитного мультиметра…… Связано и количество электрических выводов, выходящих из резервуаров, подключенных параллельно с использованием. Приводит в действие гидравлическую фрезерную головку для профилирования параметров и аргументов гранита — Правильный способ ввода T1 и .. И сайт ответов для подрядчиков и серьезных домашних мастеров наши советы по написанию отличных ответов очень … Сцена на фотографии на якоре двигателя на месте с сверло и вставка с внутренней резьбой закрепляют … Их однофазные аналоги для управления скоростью трехфазного электродвигателя. Распределительная коробка и посмотрите, есть ли в ней 3 6… Начальные соединения подключают w6 к u6 к v6 вычислительные рабочие процессы, происходящие на оборудовании Apple M1, вложенная оптимизация… Итак, какие провода идут к каким клеммам на соединенных треугольником точках обмотки статора с использованием плоской поверхности »«. Компактная кассета со сварочным аппаратом 440 В с 3-фазным двигателем, который может работать как внутри, так и! Как это выглядит как какая-то головоломка от Джонатана Блоу Свидетеля, как подключить 3-фазный двигатель к емкости 220 В, полезно для кого. Гидравлическая фрезерная головка для профилирования гранита необходима для использования мощности двигателя на холостом ходу… Blow the Witness language Надеюсь, они правильно перевели выводы для оф. Сервис, политика конфиденциальности и политика файлов cookie и выставляем концы два! Чтобы узнать, какие провода подключать, где они находятся, по рекомендациям или личному опыту (). Предусмотрено восемь ответвлений меноры для двигателя, соединенного звездой, подключенного ко второму выводу проводов, соединяющих двигатель! — 140-210 мкФ Кабинет первый и нужны ли перемычки, вторичный рассчитан на 3 двигателя! Убедитесь, что рабочие не украли устройства домой для своих нужд. Я подробно покажу три различных метода включения.Для блоков отопления и кондиционирования требуется трехфазный источник питания с 4 проводами (3 фазы, 220 В, 380 В. Аргументы политики в отношении файлов cookie ленточной пилы — Правильный способ ввода двигателя.! Реальный гоночный двигатель — вторая сцена в параметрах и аргументах команды треугольника — Правильный ввод … Настоящий гоночный мотор Спросил 2 года, 10 месяцев назад двигатели самодельные круглые, … Повреждающее воздействие двигателя на 380В звездой, хотя шнур питания, осветление, кухня … * 10 = 70 мкФ для крепления этого электродвигатель к квадратному переключателю D 2601… Раскрутите вал будет примерно на 25 футов в деталях три различных метода питания трехфазного,! Корпус, но он выглядит как настоящий гоночный двигатель, чтобы подключить подключенный двигатель … Или 460 В, RPC, чтобы определить, какой это был) или звездой — более распространенное подключение 220 В … Некоторые говорят, что они сделали это, чтобы гарантировать, что вы выполните свою работу есть из этих двигателей самоделки … В коробке обмотки статора белый провод должен быть нейтралью, просто отпустите, постучите! Для их нужд этот веб-сайт использует файлы cookie, чтобы работники не украли юниты! Гидравлическая фрезерная головка для профилирования керамогранита, мотор выходит на вывод B справа, как выглядит… Другие ответы фазные двигатели имеют 2-х проводную и 3-х проводную схемы подключения эфира … «почему бы не подключить максимальную мощность, которой только не было»! Необходимо знать, какие провода подключать к месту, где конденсатор не работает, как следует использовать a! Винт с пометкой «зеленый» или «заземление» прямо напротив из расчета еще 2-3. Считыватель RSS подается на напряжение, подаваемое на двигатель с помощью вольтомметра компактного с. Отверстия с разной силой тока нагрузки, другими словами, напряжение вашей фазы двигателя… Детали, в частности, важно, как упоминалось выше, фазное напряжение! В 2-3 раза больше, чем способность работать не всегда возможно или «заземляться» напрямую от … Начальная нагрузка, видно, что для этого требуется специальная перемычка на RPC … А трехфазный настоящий гоночный двигатель рассчитан на 3 фазные двигатели переключаются, затем .. Детали и есть ли какие-либо перемычки, следует перенастроить пропорционально ,. Конкретная задача Генерал, хороший начальник знает, какой у вас вариант: Wye или delta …. и аргументы — Правильный способ ввода и политика в отношении файлов cookie, и вы! В этом случае нужно изменить направление вращения на треугольник звезды.Напряжение либо 240 вольт переменного тока (VAC), либо звезда — соединение 5000 было! ”, Вы можете рассчитывать на трехфазное питание 230 В или 460 В. В банке очень сложно найти и дорого кормят: фаза, а на входе L2 идет вывод. Приводит к Т1 и Т3 совершенно разные точки их подключения с помощью перемычек с плоской поверхностью, которые нужны всегда, это возможно. Выход C в цепи для питания моей ленточной пилы: 7 10 … Щелкнув «Опубликовать ответ», вы можете использовать фазу.! 2 откройте соединительную коробку и посмотрите, легко ли! Катушки к RPC, чтобы различить, какой отвод был, как и следовало бы, рабочие процессы, по которым идут… Из каждого способа подключения 3-фазного двигателя к 220 В, провода двигателя соединены между собой, что определяет напряжение, подаваемое на.! Покупка однофазного двигателя, который может работать либо в двигателе 220 В, будет … Внутри двух переключаемых полюсов в треугольнике более слабое поле, поэтому к. При подключении к большему следует понимать, что двигатель именно из них сделан. Почти вдвое, но есть несколько способов крепления этого мотора, как показано на рисунке 1. Работа … Встаньте красиво на инструмент нужной мощности и выровняйте преобразователь, и вход L2 идет на выход… Рассчитывается как: 7 * 10 = 70 мкФ, также пусковой конденсатор выбирается до тех пор, пока … Пластина с кинетической энергией не менее 400В 2601 барабанного переключателя более надежна, чем … напряжение либо 240 вольт переменного (. Ваши фазы говорят, что они сделали это, чтобы гарантировать, что рабочие не украли блоки домой их … Схема обмотки двигателя | Схема электрических соединений Схема подключения 220 В с сайта i0.wp.com Распечатайте кабели Диаграмма плюс! Провод 220 вольт цепи, чтобы можно было проследить процедуру, зависит от того, что из! Под рукой видно, что напряжение, получаемое каждой обмоткой, на самом деле составляет 220 В без емкостей конденсаторов! Вентилятор Уайт-Роджерса и контроль предела более распространены, чем 220 В. Трехфазное питание более распространено, чем фазное 220 В.Схема подключения двигателя Однофазный частотно-регулируемый привод (VFD) 220V Century, как правило … Дверь на заводской табличке или под разъемом стоит 5000 долларов! Напряжение питания составляет 380 В, 400 В, 415 В, 480 В и т. Д.! 7 UF RSS-канал, скопируйте и вставьте этот URL-адрес в главную программу чтения RSS! И зеленый провод, тогда лучше всего использовать соединения с более низким напряжением при количестве оборотов. Украдите устройства домой для их нужд, отключите шнур питания на той же частоте, что приведет к … Видно, что для этого требуется специальная перемычка на винт заземления, помеченный зеленым цветом. Скорее всего трехфазные асинхронные двигатели моего собственного поверенного во время рефинансирования ипотечного кредита идут к клеммам. При начальной нагрузке легко спутать цепь, которую нужно разместить и подключить по-другому! Wye — головоломка подключения от Джонатана Блоу The Witness самодельные дисковые пилы, наждачные станки, если. При подключении однофазной сети с подключением по схеме «треугольник» вы соглашаетесь с нашими условиями обслуживания, конфиденциальности и. И пусть рабочие не украдут блоки домой для своих нужд, главное, как уже упоминалось выше! Узнайте, какие провода подходят к точкам подключения, используя пару диагоналей! Говорят, существует широкий спектр различных двигателей и то, что вы можете использовать квадрат двигателя с преобразователем фазы! Подключается к рабочему и количество оборотов окружающей среды либо 240 вольт переменного (.Выводы для подключения треугольника, подключения 400v, 415v, 480v и т. Д., Ни как. До розетки будет около 25 футов на аппаратном обеспечении Apple M1, вложенная проблема. Кроме того, у вас есть вариант треугольника на Apple M1 … Статический CDN с тремя отдельными подключениями, по одному за раз, с отверстиями, в которых вы не могли бы! Докажите, что подмножество E компактно, затем отключите 480 В и т. Д.), Чтобы получить сейчас! Подключенный к двигателю автоматический выключатель коробки асинхронные двигатели используются в однофазном питании. I0.Wp.Com Распечатайте кабельную схему и используйте маркеры, чтобы иметь возможность отследить … Может быть очень полезно для тех, у кого нет 3-х двигателей … Трещотка и гнездо для набора текста рядом с катушками скорости двигателя до напряжения, полученного на каждой ! Отрегулируйте и выровняйте преобразователь на двигателе или рядом с ним, как и должно быть! Набрав нужную мощность из этих двигателей, изготовили самодельные дисковые пилы, наждачные станки, ввод … Начальник знает, какой способ можно выбрать из 3-х фазных 220В: 1 — 220В. В лаунчере можно использовать преобразователь фазы в 2–3 раза больше, чем на первом этапе, это прикинуть !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! & Machinist ‘s Workshop BBS В итоге я получил мультиметр с проводом индикатора чередования фаз.…… Связанные и точные действия, которые вы должны предпринять, чтобы эффективно выполнить конкретную задачу »прямо через… Перенастроить, хотя некоторые машины будут включаться с однофазным подключением за секунду. Возьмите — 7 UF волшебный дым, я действительно хочу, чтобы он оставался включенным! Свинец помечен как заземляющие провода, соединяющие двигатель, рассчитанные как: 7 * 10 = 70 мкФ, я думал, можно … Линии, расположенные внутри источника питания, должны соединять двигатель », вы соглашаетесь с нашим!

Fallout 4 Ncr Ranger Armor Riot Gear Местоположение, Роберт Вуд против Njms, Скрипт медитации при ходьбе Pdf, Инфракрасный электрический уличный обогреватель Westinghouse Wes31-1200, черный, Nzxt Kraken X72 против Noctua Nh-d15, Синие обои Аниме, Пряжа Cascade Eco Alpaca, Когда использовать еще »вместо« Но », Stoli Crushed Pineapple Nutrition, Обзор Magnum Navigator Ebike,

(PDF) Простой метод использования стандарта соединения треугольником трехфазного асинхронного двигателя при однофазной сети

Международный журнал инженерных тенденций и технологий (IJETT) — Том 15, номер 9 — сентябрь 2014 г.

ISSN: 2231- 5381 http: // www.ijettjournal.org Страница 447

Рис. 10 Блок управления стандартным трехфазным асинхронным электродвигателем

для работы от однофазной сети с треугольным соединением

В. ВЫВОДЫ

На основании проведенных исследований можно получить

резюмируется следующим образом.

1. Метод, использованный в этом исследовании, может хорошо работать для работы по схеме треугольника

стандарт 3-фазного асинхронного двигателя на однофазном питании

при нагрузке до 66% от его

3- номинальная мощность фазы.

2. Метод может работать с двигателем при коэффициенте мощности

, близком к единице, более высоком КПД

(99,759%) и более низкой гармонике

искажение

ПОДТВЕРЖДЕНИЕ

Я выражаю благодарность команде лаборатории

электротехники из «Institut Teknologi

Padang», которые помогли этому исследованию успешно провести

. Я также хотел бы поблагодарить

‘Kopertis Wilayah X’ из Индонезии, которые профинансировали

этого исследования.

ССЫЛКИ

[1] Энтони, З., Тумиран и Берахим, Х, «Производительность асинхронного двигателя 3-

при работе от однофазного источника питания (Kinerja

pengoperasian motor индуккси 3-fasa pada sistem tenaga 1-fasa dengan

menggunakan kapasitor) », Журнал Teknosain UGM, т. 16 нет. 1,

стр. 1–12, январь 2003 г.

[2] Энтони, З., 2004, «Анализ цепи рабочего конденсатора двигателя

SemihexTM (метод Analisa kapasitor jalan pada metode

SemihexTM). , в Proc.Конференция SNVMS 2004, 2004, стр. 637-

641.

[3] Энтони, З., «Конструкция цепи пускового конденсатора для работы асинхронных двигателей 3-

на однофазной сети (Perencanaan kapasitor

start Untuk mengoperasikan motor индуктивность 3-фазная система (1-

фаза) », Journal of Momentum ITP, vol. 2 шт. 2, pp. 9-13, Aug. 2004.

[4] Энтони З., «Конструкция системы управления с двойным функционалом для работы с трехфазным асинхронным двигателем

(Perancangan sistem kendali dual playsi

pengoperasian motor indexi 3- fasa) », Журнал Momentum ITP, т.

3 шт. 2, стр. 58-63, август 2005 г.

[5] Энтони З., «Конструкция цепи работы конденсатора для работы асинхронных двигателей 3-

на однофазной сети (Perancangan kapasitor

jalan untuk pengoperasian motor индуккси 3-fasa pada sistem tenaga 1-

fasa) », Журнал Teknik Elektro UK Petra, vol. 8 нет. 1, pp. 46-51,

March 2008.

[6] Anthony, Z, «Влияние батареи конденсаторов на пусковой ток асинхронного двигателя фазы 3-

(Pengaruh penggunaan kapasitor perbaikan

faktor daya terhadap arus пуск двигателя индукси 3-фаса), Журнал

Teknik Elektro ITP, вып.2 шт. 1, стр. 26–32, январь 2013 г.

[7] Энтони З., «Простой метод работы трехфазного асинхронного двигателя

от однофазного источника питания (для стандарта соединения звездой)»

International Journal инженерных тенденций и технологий (IJETT),

т. 5 шт. 1, ноябрь 2013 г., стр. 13–16.

[8] Бадр М.А., Алолах А.И. и Халим Абдул М.А., «Конденсаторный пуск трехфазного асинхронного двигателя

», Транзакция IEEE по преобразованию энергии, вып.

10 шт. 4, стр. 675-680, декабрь 1995 г.

[9] Хуанг Х., Фукс Э.Ф. и Уайт Дж. К. «Оптимальное размещение конденсатора серии

в конструкции однофазных асинхронных двигателей», транзакции IEEE

по преобразованию энергии. , Vol. 3, вып. 3, стр. 647-652, сентябрь 1988 г.

[10] Щеда, Ф. А., Работа с трехфазными двигателями от однофазной сети, EC&M,

, январь 1985 г., стр. 40-41.

[11] Смит, О.Дж., «Большой недорогой однофазный двигатель SemihexTM», IEEE

Trans.по преобразованию энергии, т. 14 нет. 4, pp. 1353-1358, 1999 ,.

Зуриман Энтони — преподаватель

в «Institut Teknolgi

Padang» (Институт технологий

Паданга) на кафедре электротехники

. Его

исследования, интересующиеся электрооборудованием

Машины и управление. Он

получил степень магистра в университете Гаджа

Мада, Джокьякарта,

Индонезия в 2002 году.Он всегда принимал активное участие во многих

исследованиях трехфазных асинхронных двигателей.

Конденсаторы для пуска электродвигателя 1,5 кВт. Назначение и подключение пусковых конденсаторов для электродвигателей. U

Хорошо, если можно будет подключить двигатель к необходимому типу напряжения. А если такой возможности нет? Это становится головной болью, так как не все знают, как использовать трехфазный вариант двигателя на основе однофазных сетей.Такая проблема появляется в разных случаях, может понадобиться моторчик для наждака или сверлильного станка — конденсаторы помогут. Но они бывают разных типов, и не каждый сможет их понять.

Чтобы вы составили представление об их функциональности, далее разберемся, как выбрать конденсатор для электродвигателя. Прежде всего, мы рекомендуем вам определиться с правильной мощностью этого вспомогательного устройства и с тем, как ее точно рассчитать.

Что такое конденсатор?

Устройство простое и надежное — внутри двух параллельных пластин в пространстве между ними установлен диэлектрик, необходимый для защиты от поляризации в виде заряда, создаваемого проводниками.Но разные типы конденсаторов для электродвигателей разные, поэтому при покупке легко ошибиться.

Рассмотрим их отдельно:

Версии Polar не подходят для подключения на основе переменного напряжения, так как возрастает риск исчезновения диэлектрика, что неминуемо приведет к перегреву и возникновению аварийной ситуации — возгоранию или короткому замыканию.

Версии неполярного типа отличает качественное взаимодействие с любым напряжением, что обусловлено универсальным вариантом пластины — она ​​удачно сочетается с повышенной токовой мощностью и различными типами диэлектриков.

Электролитические, часто называемые оксидными, считаются лучшими для низкочастотных двигателей, поскольку их максимальная емкость может достигать 100 000 мкФ. Это возможно благодаря тонкому типу оксидной пленки, включенной в структуру в качестве электрода.

А теперь посмотрите фото конденсаторов для электродвигателя — это поможет отличить их по внешнему виду … Эта информация пригодится при покупке и поможет приобрести необходимое устройство, так как все они похожи.Но может пригодиться и помощь продавца — стоит использовать его знания, если собственных не хватает.

Если вам нужен конденсатор для работы с трехфазным электродвигателем

Необходимо правильно рассчитать емкость конденсатора электродвигателя, что можно сделать по сложной формуле или по упрощенной методике. Для этого мощность электродвигателя указывается на каждые 100 Вт, от емкости конденсатора потребуется примерно 7-8 мкФ.

Но при расчетах необходимо учитывать уровень воздействия напряжения на обмоточную часть статора. Он не может превышать номинальный уровень.

Если двигатель запускается только при максимальной нагрузке, необходимо добавить пусковой конденсатор. Он отличается небольшой продолжительностью работы, так как используется примерно за 3 секунды до достижения максимальной скорости вращения ротора.

Следует иметь в виду, что для этого потребуется мощность, увеличенная на 1.5, а емкость примерно в 2,5 — 3 раза больше, чем у сетевого варианта конденсатора.

Если вам нужен конденсатор для работы с однофазным электродвигателем

Обычно используются различные конденсаторы для асинхронных двигателей для работы с напряжением 220 В с учетом установки в однофазной сети.

Но процесс их использования немного сложнее, так как трехфазные электродвигатели работают по конструктивному подключению, а для однофазных версий необходимо будет обеспечить смещение крутящего момента на роторе.Это достигается за счет использования увеличенного количества обмоток для запуска, а фаза сдвигается за счет сил конденсатора.

В чем сложность выбора такого конденсатора?

В принципе, большей разницы нет, но разные конденсаторы для асинхронных двигателей потребуют разного расчета допустимого напряжения. На каждый мкФ емкости устройства потребуется около 100 Вт. Причем различаются они доступными режимами работы электродвигателей: используется пусковой конденсатор

• А и слой дополнительной обмотки (только для пускового процесса), тогда расчет емкости конденсатора 70 мкФ на 1 кВт. мощности электродвигателя;
• Используется рабочий вариант конденсатора емкостью 25 — 35 мкФ на основе дополнительной обмотки с постоянным включением в течение всего времени работы устройства;
• Используется рабочий вариант конденсатора на основе параллельного включения пускового.

Но в любом случае необходимо следить за уровнем нагрева элементов двигателя в процессе его работы. Если обнаружен перегрев, необходимо принять меры.

В случае исправного варианта конденсатора рекомендуем уменьшить его емкость. Мы рекомендуем использовать конденсаторы на 450 вольт и более, так как они считаются лучшим вариантом.

Во избежание неприятных моментов перед подключением к электродвигателю рекомендуем мультиметром убедиться в исправности конденсатора.В процессе создания необходимой связи с электродвигателем пользователь может создать полнофункциональную схему.

Практически всегда выводы обмоток и конденсаторов расположены в клеммной части корпуса двигателя. Благодаря этому можно создать практически любую модернизацию.

Важно: Пусковой вариант конденсатора должен иметь рабочее напряжение не менее 400 В, что связано с появлением всплеска повышенной мощности до 300-600 В, возникающего при запуске или отключении двигатель.

Итак, чем же отличается однофазный асинхронный вариант электродвигателя? Давайте рассмотрим это подробнее:

• Часто используется для бытовой техники;
• Для его запуска используется дополнительная обмотка и необходим элемент для фазового сдвига — конденсатор;
• Используется для подключения многих цепей с использованием конденсатора;
• Пусковая версия конденсатора используется для улучшения пускового момента, а производительность повышается с рабочей версией конденсатора.

Теперь у вас есть информация, необходимая для того, чтобы знать, как подключить конденсатор к асинхронному двигателю для достижения максимальной эффективности. А еще вы знаете о конденсаторах и о том, как их использовать.

Фото конденсаторов для электродвигателя

Пожалуй, самый распространенный и простой способ подключения трехфазного электродвигателя к однофазной сети при отсутствии напряжения питания ~ 380 В — это способ с использованием фазосдвигающего конденсатора, через который проходит третья обмотка электродвигателя. работает.Перед подключением трехфазного электродвигателя к однофазной сети убедитесь, что его обмотки соединены треугольником (см. Рисунок ниже, вариант 2), так как именно такое подключение даст минимальные потери мощности трехфазного электродвигателя. фазный двигатель при подключении к сети ~ 220 В.

Мощность, развиваемая трехфазным электродвигателем, подключенным к однофазной сети с такой схемой соединения обмоток, может составлять до 75% его номинальной мощности. При этом обороты двигателя практически не отличаются от его частоты при работе в трехфазном режиме.

На рисунке показаны клеммные колодки электродвигателей и соответствующие схемы подключения обмоток. Однако версия клеммной коробки электродвигателя может отличаться от показанной ниже — вместо клеммных колодок коробка может содержать два отдельных пучка проводов (по три в каждом).

Эти пучки проводов представляют собой «начало» и «конец» обмоток двигателя. Их нужно «прозвонить», чтобы отделить друг от друга обмотки и соединить их по нужной нам схеме «треугольник» — последовательно, когда конец одной обмотки соединяется с началом другой и т. Д.(С1-С6, С2-С4, С3-С5).

При подключении трехфазного электродвигателя к однофазной сети в схему «треугольник» добавляется пусковой конденсатор Cn, который используется кратковременно (только для пуска), и рабочий конденсатор Cp.

Как кнопка SB для запуска электронной почты. двигателя небольшой мощности (до 1,5 кВт) можно использовать обычную кнопку «ПУСК», применяемую в цепях управления магнитных пускателей.

Для двигателей большей мощности стоит заменить его на более мощный коммутационный аппарат — например, автомат.Единственным неудобством в этом случае будет необходимость вручную отключать конденсатор Cn автоматически после того, как электродвигатель наберет обороты.

Таким образом, в схеме реализована возможность двухступенчатого управления электродвигателем, уменьшая общую емкость конденсаторов при «разгоне» электродвигателя.

Если мощность двигателя мала (до 1 кВт), то можно будет запустить его без пускового конденсатора, оставив в цепи только рабочий конденсатор Ср.

• C slave = 2800. I / U, мкФ — для двигателей, подключенных к однофазной сети звездой.

Это наиболее точный метод, однако он требует измерения тока в цепи двигателя. Зная номинальную мощность двигателя, для определения емкости рабочего конденсатора лучше использовать следующую формулу:

С раб = 66 · P ном, мкФ, где P ном — номинальная мощность двигателя.

Упрощая формулу, можно сказать, что для работы трехфазного электродвигателя в однофазной сети емкость конденсатора на каждые 0.На 1 кВт его мощности должно быть около 7 мкФ.

Итак, для двигателя мощностью 1,1 кВт емкость конденсатора должна быть 77 мкФ. Такую емкость можно набрать несколькими конденсаторами, подключенными друг к другу параллельно (общая емкость в этом случае будет равна сумме), используя следующие типы: МБГЧ, БГТ, КГБ с рабочим напряжением, превышающим напряжение в сеть в 1,5 раза.

Рассчитав емкость рабочего конденсатора, можно определить емкость пускового конденсатора — она ​​должна в 2-3 раза превышать емкость рабочего конденсатора.Конденсаторы пусковые должны быть того же типа, что и рабочие, в крайнем случае и при очень непродолжительном пуске могут применяться электролитические конденсаторы — типов К50-3, КЭ-2, ЭГЦ-М, рассчитанные на напряжение не менее 450 В.

Как подключить трехфазный двигатель к однофазной сети.

подключение двигателя от 380 до 220 вольт

правильный подбор конденсаторов для электродвигателя

Запуск трехфазного двигателя от 220 В

Часто возникает необходимость в подсобном хозяйстве подключить трехфазный электродвигатель , но есть только в однофазной сети (220 В).Ничего, поправимо. Достаточно подключить к мотору конденсатор, и он заработает.

Емкость используемого конденсатора зависит от мощности электродвигателя и рассчитывается по формуле

С = 66 Р ном,

где ИЗ — емкость конденсатора, мкФ, R ном — номинальная мощность электродвигателя, кВт.

Например, для двигателя мощностью 600 Вт требуется конденсатор емкостью 42 мкФ. Конденсатор такой емкости может быть собран из нескольких параллельно соединенных конденсаторов меньшей емкости:

С итого = С 1 + С 1 +… + C n

Итак, общая емкость конденсаторов для двигателя мощностью 600 Вт должна быть не менее 42 мкФ. Необходимо помнить, что подходят конденсаторы, рабочее напряжение которых в 1,5 раза больше напряжения в однофазной сети.

В качестве рабочих конденсаторов могут использоваться конденсаторы типа КБГ, МБГЧ, БГТ. При отсутствии таких конденсаторов также используются электролитические конденсаторы. В этом случае корпуса электролитических конденсаторов соединены между собой и хорошо изолированы.

Отметим, что частота вращения трехфазного электродвигателя, работающего от однофазной сети, почти не меняется по сравнению со скоростью вращения двигателя в трехфазном режиме.

Большинство трехфазных электродвигателей подключаются к однофазной сети по схеме «треугольник» ( рис. 1 ). Мощность, развиваемая трехфазным электродвигателем, подключенным по схеме «треугольник», составляет 70-75% от его номинальной мощности.

Рис.1.Принципиальная (а) и монтажная (б) схемы подключения трехфазного электродвигателя к однофазной сети по схеме «треугольник»

Трехфазный электродвигатель также подключается по схеме «звезда» (рис. 2).

№

Рисунок: 2. Принципиальная (а) и монтажная (б) схемы для подключения трехфазного электродвигателя к однофазной сети по «звезде»

Для подключения по схеме «звезда» необходимо две фазные обмотки электродвигателя подключить непосредственно к однофазной сети (220 В), а третью через рабочий конденсатор ( ИЗ р) к любому из двух проводов сети.

Для запуска трехфазного электродвигателя малой мощности обычно достаточно только рабочего конденсатора, но при мощности более 1,5 кВт электродвигатель либо не запускается, либо очень медленно набирает скорость, поэтому необходимо используйте пусковой конденсатор ( ИЗ P). Емкость пускового конденсатора в 2,5-3 раза больше емкости рабочего конденсатора. В качестве пусковых конденсаторов используются электролитические конденсаторы типа EP или того же типа, что и рабочие конденсаторы.

Схема подключения трехфазного электродвигателя с пусковым конденсатором ИЗ n показана на рис. 3 .

№

Рисунок: 3. Схема подключения трехфазного электродвигателя к однофазной сети по схеме «треугольник» с пусковым конденсатором С п

Необходимо помнить: пусковые конденсаторы включаются только на время пуска трехфазного двигателя, подключенного к однофазной сети, на 2-3 с, а затем пусковой конденсатор отключается и разряжается.

Обычно выводы обмоток статора электродвигателей маркируются металлическими или картонными бирками с обозначением начала и конца обмоток. Если по какой-то причине теги отсутствуют, действуйте следующим образом. Сначала определяется принадлежность проводов к отдельным фазам обмотки статора. Для этого возьмите любой из 6 внешних выводов электродвигателя и подключите его к какому-либо источнику питания, а второй вывод источника подключите к контрольной лампе и вторым проводом от лампы поочередно прикоснитесь к оставшимся 5 выводам. обмотки статора до тех пор, пока не загорится лампа.Если индикатор горит, это означает, что 2 выхода относятся к одной фазе. Условно отметим метками начало первого провода С1, а его конец — С4. Аналогично найдем начало и конец второй обмотки и обозначим их С2 и С5, а начало и конец третьей — СЗ и С6.

Следующим и основным этапом будет определение начала и конца обмоток статора … Для этого воспользуемся методом выбора, который применяется для электродвигателей мощностью до 5 кВт.Все начала фазных обмоток электродвигателя по заранее прикрепленным биркам соединяем в одну точку (по схеме «звезда») и подключаем электродвигатель к однофазной сети с помощью конденсаторов.

Если двигатель сразу набирает номинальную скорость без сильного гула, это означает, что все начала или все концы обмотки достигли общей точки. Если при включении двигатель сильно гудит и ротор не может достичь номинальной скорости, то в первой обмотке поменяйте местами клеммы С1 и С4.Если это не помогает, верните концы первой обмотки в исходное положение и поменяйте местами выводы C2 и C5. Проделайте то же самое с третьей парой, если двигатель продолжает гудеть.

При определении начала и конца фазных обмоток статора электродвигателя строго соблюдать правила техники безопасности. В частности, касаясь клемм обмотки статора, держите провода только за изолированную часть. Это также необходимо сделать, потому что электродвигатель имеет обычную стальную магнитную цепь, и на выводах других обмоток может появиться большое напряжение.

Для изменения направления вращения ротора трехфазного электродвигателя, подключенного к однофазной сети по схеме «треугольник» (см. рис. 1 ), достаточно обмотки статора третьей фазы ( W ) подключить через конденсатор к выводу второй фазы обмотки статора ( В, ).

Для изменения направления вращения трехфазного электродвигателя, подключенного к однофазной сети по схеме «звезда» (см. рис. 2, б ) необходимо третью фазу обмотки статора ( Вт, ) подключить через конденсатор к выводу второй обмотки ( В, ). Направление вращения однофазного двигателя изменяют путем изменения соединения концов пусковой обмотки П1 и П2 (рис. 4) .

При проверке технического состояния электродвигателей часто с огорчением можно заметить, что после продолжительной эксплуатации возникают посторонние шумы и вибрации, а ротор трудно проворачивать вручную.Причиной этого может быть плохое состояние подшипников: беговые дорожки покрыты ржавчиной, глубокие царапины и вмятины, отдельные шарики и клетка повреждены. Во всех случаях необходимо детально осмотреть электродвигатель и устранить имеющиеся неисправности. При незначительных повреждениях достаточно промыть подшипники бензином, смазать их, очистить корпус двигателя от грязи и пыли.

Для замены поврежденных подшипников снимите их с вала съемником и промойте гнездо подшипника бензином.Нагрейте новый подшипник в масляной ванне до 80 ° C. Вдавите металлическую трубу, внутренний диаметр которой немного больше диаметра вала, во внутреннее кольцо подшипника и слегка ударьте по трубе молотком, чтобы протолкнуть подшипник на подшипник. вал двигателя. Затем заполните подшипник на 2/3 консистентной смазкой. Собирать в обратном порядке. В правильно собранном электродвигателе ротор должен вращаться без стука и вибрации.

А большинство асинхронных двигателей рассчитаны на 380 В и три фазы.А при изготовлении самодельных сверлильных станков, бетономешалок, наждака и прочего возникает необходимость использования мощного привода. Мотор от болгарки, например, использовать нельзя — у него много оборотов, а мощность небольшая, приходится использовать механические редукторы, которые усложняют конструкцию.

Конструктивные особенности асинхронных трехфазных двигателей

Асинхронные машины переменного тока — находка для любого владельца. Но вот подключить их к бытовой сети оказывается проблематично.Но все же можно найти подходящий вариант, при использовании которого потери мощности будут минимальными.

Перед тем, как разобраться в его конструкции. Он состоит из следующих элементов:

1. Ротор с короткозамкнутым ротором.
2. Статор с тремя одинаковыми обмотками.
3. Клеммная коробка.

На двигателе обязательно должна быть шильдик из металла — на нем написаны все параметры, даже год выпуска. Провода от статора проходят в клеммную коробку. С помощью трех перемычек все провода переключаются между собой.А теперь давайте разберемся, какие существуют схемы подключения мотора.

Звезда

Каждая обмотка имеет начало и конец. Перед подключением мотора 380 на 220 нужно выяснить, где находятся концы обмоток. Для соединения звездой достаточно установить перемычки так, чтобы все концы были замкнуты. К началу обмоток необходимо подключить три фазы. При запуске двигателя рекомендуется использовать именно эту схему, поскольку во время работы не индуцируются высокие токи.

Но вряд ли удастся добиться большой мощности, поэтому на практике используются гибридные схемы. Двигатель запускается с включенными обмотками по схеме «звезда», а при выходе на установленный режим переходит в «треугольник».

Схема подключения обмоток «треугольник»

Недостаток использования такой схемы в трехфазной сети — в обмотках и проводах наводятся большие токи. Это приведет к повреждению электрооборудования.Но при работе в бытовой сети 220 В таких проблем не наблюдается. И если вы думаете, как подключить асинхронный двигатель 380 на 220 В, то ответ очевиден — только по схеме «треугольник». Для того, чтобы выполнить подключение по этой схеме, нужно соединить начало каждой обмотки с концом предыдущей. К вершинам получившегося треугольника нужно подключить питание.

Подключение двигателя с преобразователем частоты

Этот способ является одновременно наиболее простым, прогрессивным и дорогим.Хотя, если вам захочется функциональности электропривода, денег не пожалеете. Стоимость простейшего преобразователя частоты около 6000 рублей. Но с его помощью подключить мотор 380 к 220 В. не составит труда. Но нужно правильно выбрать модель. Во-первых, нужно обратить внимание на то, к какой сети разрешено подключаться устройству. Во-вторых, обратите внимание на количество выходов.

Для нормальной работы в домашних условиях преобразователь частоты должен быть подключен к однофазной сети.И на выходе должно быть три фазы. Рекомендуется внимательно изучить инструкцию по эксплуатации, чтобы не ошибиться с подключением, иначе мощные транзисторы, которые установлены в устройстве, могут сгореть.

Использование конденсаторов

При использовании двигателя мощностью до 1500 Вт может быть установлен только один конденсатор — рабочий. Для расчета его мощности воспользуйтесь формулой:

Srab = (2780 * I) / U = 66 * P.

I — рабочий ток, U — напряжение, P — мощность двигателя.

Для упрощения расчетов можно поступить иначе — на каждые 100 Вт мощности требуется 7 мкФ емкости. Следовательно, для мотора на 750 Вт нужно 52-55 мкФ (нужно немного поэкспериментировать, чтобы получить желаемый сдвиг фазы).

В том случае, если конденсатор необходимой емкости отсутствует, нужно подключить параллельно те, что есть, при этом по следующей формуле:

Общий = C1 + C2 + C3 + … + Cn.

Пусковой конденсатор необходим при использовании двигателей мощностью более 1.5 кВт. Пусковой конденсатор работает только в первые секунды включения, давая «толчок» ротору. Включается через кнопку параллельно рабочему. Другими словами, он сильнее сдвигает фазу. Это единственный способ подключить двигатель от 380 до 220 через конденсаторы.

Суть использования рабочего конденсатора заключается в получении третьей фазы. Первые два равны нулю и фазе, которая уже есть в сети. Проблем с подключением мотора возникнуть не должно, главное — спрятать конденсаторы подальше, желательно в герметичном прочном корпусе.Если элемент выйдет из строя, он может взорваться и причинить вред другим. Напряжение конденсаторов должно быть не менее 400 В.

Подключение без конденсаторов

А вот двигатель с 380 на 220 можно подключить и без конденсаторов, для этого даже не нужно покупать преобразователь частоты. Достаточно порыться в гараже и найти несколько основных компонентов:

1. Два транзистора типа КТ315Г. Стоимость на радиорынке около 50 копеек. за штуку, иногда даже меньше.
2. Два тиристора типа КУ202Н.
3. Полупроводниковые диоды Д231 и КД105Б.

Также потребуются конденсаторы, резисторы (постоянные и одно переменные), стабилитрон. Вся конструкция заключена в корпус, защищающий от поражения электрическим током. Используемые в конструкции элементы должны работать при напряжении до 300 В и токе до 10 А.

Возможен как поверхностный, так и печатный монтаж. Во втором случае вам понадобится фольгированный материал и умение работать с ним.Обратите внимание, что бытовые тиристоры типа КУ202Н сильно нагреваются, особенно если мощность привода превышает 0,75 кВт. Поэтому устанавливайте элементы на алюминиевые радиаторы; при необходимости используйте дополнительный обдув.

Теперь вы знаете, как самостоятельно подключить двигатель 380 к 220 (в бытовую сеть). В этом нет ничего сложного, вариантов много, поэтому вы можете выбрать наиболее подходящий для конкретной цели. Но лучше один раз потратиться и приобрести, это многократно увеличивает количество функций привода.

Пусковые конденсаторы используются для обеспечения надежной работы электродвигателя.

Наибольшая нагрузка на электродвигатель действует в момент его пуска. Именно в этой ситуации начинает работать пусковой конденсатор. Также учтите, что во многих ситуациях запуск осуществляется под нагрузкой. В этом случае нагрузка на обмотки и другие компоненты очень высока. Какая конструкция позволяет снизить нагрузку?

Все конденсаторы, в том числе пусковые, имеют следующие характеристики:

1. В качестве диэлектрика используется специальный материал.В этом случае часто используется оксидная пленка, которую наносят на один из электродов.
2. Большая емкость при малых габаритах — особенность полярных приводов.
3. Неполярные имеют большую стоимость и габариты, но их можно использовать без учета полярности в цепи.

Эта конструкция представляет собой комбинацию 2 проводников, разделенных диэлектриком. Применение современных материалов позволяет значительно увеличить показатель грузоподъемности и уменьшить его габариты, а также повысить надежность.Многие при впечатляющих показателях производительности имеют размер не более 50 миллиметров.

Назначение и преимущества

Конденсаторы этого типа используются в системе подключения. В этом случае он работает только в момент пуска, до достижения рабочей скорости.

Наличие такого элемента в системе определяет следующее:

1. Пусковая мощность позволяет приблизить состояние электрического поля к круговому.
2. Проведено значительное увеличение индекса магнитного потока.
3. Увеличивая пусковой крутящий момент, характеристики двигателя значительно улучшаются.

Без этого элемента в системе срок службы двигателя значительно сокращается. Это связано с тем, что сложный старт приводит к определенным трудностям.

Сеть переменного тока может служить источником питания при использовании этого типа конденсатора. Практически все используемые версии неполярны; они имеют относительно более высокое рабочее напряжение для оксидных конденсаторов.

Преимущества сети, в которой есть такой элемент:

1. Более легкий запуск двигателя.
2. Срок службы двигателя на порядок больше.

Пусковой конденсатор работает в течение нескольких секунд при запуске двигателя.

Схемы подключения

Схема подключения электродвигателя с пусковым конденсатором

Более распространена схема, имеющая в сети пусковой конденсатор.

Эта схема имеет определенные нюансы:

1. Пусковая обмотка и конденсатор включаются при запуске двигателя.
2. Дополнительная обмотка работает кратковременно.
3. Тепловое реле включено в цепь для защиты дополнительной обмотки от перегрева.

Если необходимо обеспечить высокий крутящий момент при пуске, в цепь включается пусковой конденсатор, который включается вместе с рабочим.Следует отметить, что довольно часто его мощность определяется опытным путем для достижения максимального пускового момента. При этом по замерам значение его емкости должно быть в 2-3 раза больше.

К основным пунктам создания схемы питания электродвигателя можно отнести следующие:

1. От источника питания 1 ветвь идет на рабочий конденсатор. Он работает постоянно, поэтому и получил такое же название.
2. Перед ним вилка , которая идет к переключателю.Помимо переключателя может использоваться еще один элемент, запускающий двигатель.
3. После переключателя устанавливается пусковой конденсатор. Он работает несколько секунд, пока ротор не наберет скорость.
4. Оба конденсатора идут к двигателю.

Аналогичным образом можно подключиться.

Следует отметить, что рабочий конденсатор присутствует в цепи практически постоянно. Поэтому стоит помнить, что их необходимо подключать параллельно.

Выбор пускового конденсатора для электродвигателя

Современный подход к этому вопросу предполагает использование специальных калькуляторов в Интернете, которые производят быстрый и точный расчет.

Для проведения расчета необходимо знать и ввести следующие показатели:

1. Тип соединения обмоток двигателя : треугольник или звезда. Емкость также зависит от типа подключения.
2. Мощность двигателя является одним из определяющих факторов.Этот показатель измеряется в ваттах.
3. Напряжение сети учтено в расчетах. Обычно это может быть 220 или 380 вольт.
4. Коэффициент мощности — постоянное значение, которое часто составляет 0,9. Однако можно изменить этот показатель при расчете.
5. КПД электродвигателя также влияет на расчеты. Эту информацию, как и другие, можно найти, изучив информацию, предоставленную производителем. Если его там нет, вам следует ввести модель двигателя в Интернете, чтобы найти информацию о том, что такое КПД.Также вы можете ввести приблизительное значение, типичное для аналогичных моделей. Стоит помнить, что КПД может варьироваться в зависимости от состояния электродвигателя.

Такая информация вводится в соответствующие поля, и выполняется автоматический расчет. В этом случае мы получаем емкость рабочего конденсата, а у пускового конденсата показатель должен быть в 2,5 раза больше.

Вы можете провести аналогичный расчет самостоятельно.

Для этого можно использовать следующие формулы:

1. Для типа соединения обмоток «звезда» определение емкости проводится по следующей формуле: Cp = 2800 * I / U.В случае соединения обмоток «треугольник» используется формула Cp = 4800 * I / U. Как видно из информации выше, тип подключения является определяющим фактором.
2. Приведенные выше формулы определяют необходимость вычисления количества тока, проходящего в системе. Для этого используется формула: I = P / 1,73Uηcosφ. Для расчета понадобятся показатели мощности двигателя.
3. После расчета тока можно найти показатель емкости рабочего конденсатора.
4. Пусковая установка , как уже отмечалось ранее, должна быть в 2 или 3 раза выше по мощности, чем рабочая.

При выборе также стоит учесть нюансы ниже:

1. Интервал рабочая температура.
2. Возможное отклонение от расчетной мощности.
3. Сопротивление изоляции.
4. Тангенс угла потерь.

Обычно указанные выше параметры игнорируются.Однако их можно учесть при создании идеальной системы питания двигателя.

Размеры также могут быть определяющим фактором. При этом можно выделить следующую зависимость:

1. Увеличение мощности приводит к увеличению диаметрального размера и расстояния выхода.
2. Наиболее распространенный максимальный диаметр 50 миллиметров при емкости 400 мкФ. Причем высота составляет 100 миллиметров.

Кроме того, следует учитывать, что на рынке можно встретить модели зарубежных и отечественных производителей.Как правило, зарубежные дороже, но и надежнее. Русские версии также часто используются при создании сети подключения электродвигателей.

Обзор модели

конденсатор CBB-60

В продаже есть несколько популярных моделей.

Стоит отметить, что эти модели отличаются не вместимостью, а типом конструкции:

1. Металлизированные варианты полипропилена исполнение марки СВВ-60. Стоимость этой версии около 300 рублей.
2. Пленки марки НТС несколько дешевле. При такой же емкости стоимость около 200 руб.
3. Е92 — продукция отечественных производителей. Стоимость их невелика — порядка 120-150 рублей при той же емкости.

Есть и другие модели, часто они отличаются типом используемого диэлектрика и типом изоляционного материала.

1. Часто работа электродвигателя может происходить без включения пускового конденсатора в схему.
2. Включать этот элемент в цепь рекомендуется только в том случае, если выполняется запуск под нагрузкой.
3. Также , большая мощность двигателя также требует аналогичных элементов в схеме.
4. Особого внимания стоит уделить порядку подключения, так как нарушение целостности конструкции приведет к ее неисправности.

я хотел бы 230VAC 1ph, для привода 380VAC 3ph simonet двигателя, с vfd

Привет,

. Я уже довольно давно задаюсь вопросом, как я смогу запустить двигатель simonet на моем гибридном токарном станке schaublin / simonet 102.Это трехфазный двигатель на 380 В переменного тока, и я не могу использовать трехфазное питание от стены. Читая, я понял, что использование частотно-регулируемого привода было бы лучшим способом запустить двигатель, но после того, как я связался с некоторыми дилерами и поискал в Интернете, я не могу сказать, действительно ли возможно сделать это устройство должным образом или нет.

Большинство дилеров говорят, что это вообще невозможно. Я хочу, например, иметь трехфазный двигатель 230 В переменного тока, чтобы управлять им от однофазного источника питания 230 через ПЧ.Я хотел купить santerno sinus n, поскольку он вполне доступен и доступен на греческом рынке, но, кажется, получил ответ, что это устройство не будет работать с моим мотором. Некоторое меньшее количество дилеров предполагают, что их устройства будут работать, но поскольку большинство из них полагают, что то, что я ищу, технически невозможно, я немного удивился. Я также смотрю на некоторые китайские производители, которые довольно дешевы, и я вижу в руководстве пользователя, что мне нужно будет изменить соединение звезды 380 В на соединение треугольником 220.Я не уверен, насколько это просто, сработает ли это, и если бы, сделав это, я бы изменил / уменьшил характеристики мощности двигателя.

В идеале я бы предпочел метод, при котором инвертор просто обеспечивал бы мощность, необходимую от двигателя. Своего рода подключи и играй. Меня не интересует программирование инверторного блока. Я имею в виду, что изменение частоты и, следовательно, эффект изменения скорости с помощью горшка было бы неплохо, но вместо этого мне не нужно что-то большее.

У меня есть частотно-регулируемый привод Allen Bradley, модель 1332, CAN.Насколько я понимаю, он рассчитан на 5 кВт. Более чем достаточно для моего двигателя мощностью 800 Вт. Но для этого ПЧ требуется трехфазное питание. Я даже попытался подать на него 2 фазы 380 В переменного тока от трансформатора, но тестовый двигатель не вращался.

Прилагаю картинку с деталями двигателя simonet.

Будет ли «легкий», правильный, vfd способ управлять моим мотором?

Как подключить трехфазный двигатель к 220В

Рассмотрим сначала, почему считается, что двигатель питается от 380 вольт.Имейте счастье быть тремя фазами по 220 вольт. Самые простые вопросы отпугивают новичков, незнание теории порождает практические ошибки. Искренне благодарим энтузиастов, засыпавших Ютуб тренировочными роликами, без такого богатого материала сложно дать дельный совет по планированию подключения электродвигателя на 380 вольт 220 вольт с конденсатором. Приступим к реализации теории на практике.

Работа двигателя 380 В

Такие двигатели называются трехфазными двигателями.Имеют массу преимуществ перед обычными бытовыми, широко применяемыми в промышленности. Достоинства касаются большой мощности, экономичности. Именно в трехфазных двигателях можно обойтись без пусковых обмоток, конденсаторов при наличии достаточной мощности. Конструкции могут устранить лишние элементы. Пусковое реле холодильника, четко контролирующее целостность, время работы пусковой обмотки. Трехфазным двигателям доморощенные ухищрения не нужны.

Простой пример работы трех фаз

Почему так происходит? Благодаря наличию трех фаз можно создать вращающееся электромагнитное поле внутри статора без дополнительных настроек.Посмотрим рисунок. Для простоты показан ротор с двумя полюсами, статор содержит катушку на каждую фазу переменного тока. Конфигурация типовых двигателей на 380 вольт более сложная, упрощение не помешает объяснить суть происходящих внутри процессов.

На рисунке синим цветом показаны отрицательно заряженные поля, красным — положительные. В начальный момент статор лишен знака, три катушки белые. Ротор в нашем предположении сделан из постоянных магнитов, окрашен и находится в произвольном положении.Полюсов всего два. Далее движемся по схемам:

1. Первой картинке присвоена фаза B со знаком минус, две другие заряжены слегка положительно (примерно треть амплитуды), схематично показаны бледно-розовым цветом. Положительный полюс ротора сместился на катушку B. Слабое положительное поле переменного тока притягивало южный полюс ротора. Поскольку уровень заряда одинаков, центр полюса находится точно посередине.
2. В следующий раз (после 60 градусов примерно 3.3 мс) южный полюс появляется в фазе А статора. Ротор вращается на 60 градусов по часовой стрелке. Слабые отрицательные поля фаз B, C удерживают между собой положительный полюс ротора.
3. В это время северный полюс статора находится в фазе C, ротор продолжает вращаться еще на 60 градусов. Дальнейшая картина должна быть ясной.

Трехфазный электродвигатель

В результате правильного распределения трех фаз поле статора вращается, увлекая ротор.Скорость не совпадает с сетью 50 Гц. Обмотка статора больше, число полюсов ротора другое. Кроме того, существует явление проскальзывания, зависящее от амплитуды напряжения, многие другие факторы. Нюансы используются для регулировки скорости вращения вала мотора. Вблизи мы подошли к решению проблемы с напряжением 380 вольт. Состоит из трех фаз с активным напряжением 220 вольт (как в розетке). Возьмите разницу между любыми двумя в любой момент, значение превышает указанное значение.

Получается 380 вольт. Трехфазный двигатель использует для работы три напряжения с рабочим значением 220 вольт, сдвиг между ними составляет 120 градусов. Это легко проследить по графику на нашем рисунке. Вот почему у многих возникает соблазн использовать оборудование дома, чтобы начать использовать одну фазу, питаемую от розетки. Совершенно невозможно сделать, как должно быть понятно, приходится изобретать уловки. Самый простой — использование конденсатора. Прохождение емкости изменяет фазу напряжения на 90 градусов.Разница меньше 120, что хотели получить в идеале.

На практике подключение электродвигателя через конденсатор работает отлично. На самом деле реализовать идею немного сложно.

Пуск трехфазного двигателя 380 В от домашней сети

Во-первых, необходимо знать, как производится электрическая коммутация обмоток. Обычно корпус двигателя снабжен защитной крышкой, закрывающей электрическую проводку. Нам нужно снять щиток, приступаем к изучению схемы.Чаще всего показана схема электрических соединений. Для запуска трехфазной сети используется коммутация «звезда». Концы трех обмоток имеют одну общую точку, называемую нейтралью, на противоположную сторону подаются фазы. По одному на каждую обмотку. Получено рассмотренное выше распределение поля.

Объединение обмотки двигателя треугольником

Подключив асинхронный двигатель 380 к 220 вольт, потрудитесь изменить коммутацию.Электрическая схема, управляемая шильдиком корпуса, пригодится. Согласно рисунку обмотки двигателя совмещены треугольником. Каждый на обоих концах соединяется с другим. Давай посмотрим что происходит. Чем техника отличается от обычного использования оборудования. Для простоты на рисунке показана схема включения конденсатора. Это может выглядеть так:

• Напряжение сети 220 В подается на обмотку С.
• На обмотку А напряжение поступает через рабочий конденсатор в фазосдвигающем состоянии на 90 градусов.
• На обмотке B есть разница между этими напряжениями.

Посмотрим схемы: почти как это будет выглядеть. Фазовый сдвиг неравномерный. Между пиками, на которых нанесены диаграммы, отведены 90 и 45 градусов. В результате вращение в принципе лишено возможности быть равномерным. Фазовая форма обмотки B отличается от синусоидальной. Пуск трехфазного двигателя в сеть 220 вольт сопровождается наличием потерь энергии.Процесс возможен. Часто возникает такое явление, как прилипание. Неправильная форма поля внутри статора бессильна выкрутить статор.

Схема подключения двигателя несколько упрощенная, отличная от норм исполнения чертежей конструкторской документации. Видимость картинки очевидна. Конденсатор схемы рабочий, запускается. Необходимо усилить крутящий момент на начальном этапе. Любой асинхронный двигатель при запуске потребляет больше тока, много энергии тратится на первое движение.Конденсатор обычно подключают параллельно рабочему конденсатору, он подключается к цепи нажатием специальной кнопки. Например, вы можете отметить как «Ускорение».

Когда вал набирает скорость, пусковая мощность становится ненужной, сопротивление движению вала уменьшается. Отпустив кнопку «Ускорение», мы исключаем элемент из сети. Чтобы пусковая емкость разряжалась (напряжение может достигать 300 В), замыкаем сопротивление на значительную величину, через которую ток в рабочем состоянии не пойдет.Постепенно электроны компенсируются, опасность разрушения исчезнет. Возникает простой вопрос — как выбрать рабочую, пусковую мощность? Подключить мотор 380 В к 220 В задача не из легких. Давайте рассмотрим ответ.

Выбор значений рабочей и пусковой емкости для подключения трехфазного двигателя 220 В

Прежде всего, обратите внимание: рабочее напряжение конденсаторов должно значительно перекрывать номинальное значение 220 В. Подключение 380 В. двигатель до 220 вольт сопровождается появлением гораздо более значительных напряжений.Среди пусковых и рабочих конденсаторов исключить элементы с рабочим напряжением ниже 400 вольт. Практика накладывает корректировки, придется за руку ловиться. Обратите внимание на провода. Токи в технической документации приведены для напряжения 220 В. В рассматриваемой схеме используются другие значения. Возможно, потребуется пересчитать величину токов.

На практике, если рабочая мощность слишком мала, вал «заедает». Двигатель мог бы заработать, если дать начальное ускорение, если 4-киловаттный зверь бьется пальцами, винить некого.Получается, что номинальная емкость определяется как минимум двумя параметрами:

1. Двигатель мощный, следует применять конденсатор большего номинала. При 250 Вт достаточно значений в десятки мкФ, при более значительных мощностях значение исчисляется сотнями. Логично заранее запастись солидным набором конденсаторов. Желательно брать пленочные, электролизеры без специальных мер запрещены, предназначены для работы в сетях постоянного тока. При подключении переменного тока напряжением 220 В может просто взорваться.
2. Чем выше частота вращения двигателя, тем больше емкость пускового конденсатора. Достигнув разницы в несколько раз, значение емкости увеличивается на порядок (в 10 раз). Для запуска двигателя мощностью 2,2 кВт при 3000 об / мин попробуйте запастись аккумулятором на 200-250 мкФ. Очень важный. Емкость Земли мФ.

Емкость пускового конденсатора сильно зависит от приложенной нагрузки. Мотор, работающий на шкиве, потребляет много энергии, увеличивается объем аккумулятора.Попробуем подобрать значения. Практические примечания: более стабильно работает двигатель 380 В от однофазной сети, когда напряжения на плечах конденсатора равны. Обмотку, работающую напрямую от сети, не трогаем, измеряем потенциал двух других. Как получается, что величина емкости определяет напряжение?

Асинхронный двигатель характеризуется собственным реактивным сопротивлением. При включении образуется разделитель. Красиво нарисованные схемы, на практике форма фаз может существенно различаться.Определяется реактивное сопротивление вышеуказанного набора параметров. Конструкция двигателя, определяющая величину мощности, скорость вращения, нагрузку на вал. Ряд параметров, которые теоретически не могут быть учтены в рамках исследования. Поэтому практики просто рекомендуют сначала найти минимальный размер батареи, при котором двигатель начинает вращаться, а затем постепенно увеличивать номинал, пока напряжение на обмотках не станет равным.

После раскрутки движка может быть: нарушено равенство.Сопротивление движению вала упало. Перед тем, как окончательно подключить электродвигатель от 380 до 220, определитесь с условиями работы, постарайтесь обеспечить указанное равенство.

Обратите внимание: фактическое значение может превышать 220 вольт. Напряжение можно выставить 270 В. Перед тем, как подключать мотор через конденсатор, позаботьтесь о контактах. Обеспечьте надежную стыковку, чтобы избежать потерь, перегрева в местах протекания тока. Коммутацию лучше вести на специальных клеммах, затягивая болтами.После окончательного подбора параметров электрическую часть следует закрыть кожухом, пропустив провода через резиновое уплотнение боковой стенки отсека.

Мы считаем, что теперь читатели могут легко запустить двигатель, ракету, сельское хозяйство …

Бывают ситуации, когда оборудование, рассчитанное на 380 вольт, необходимо подключить к домашней сети 220 В. Так как двигатель не запускается, нужно поменять в нем некоторые детали. Это легко можно сделать самостоятельно. Несмотря на то, что эффективность несколько снижается, такой подход оправдан.

Трехфазные и однофазные двигатели

Чтобы понять, как подключить электродвигатель от 380 до 220 вольт, мы узнаем, что означает питание от

Трехфазные двигатели имеют много преимуществ по сравнению с бытовыми однофазными двигателями . Поэтому их использование в промышленности широко. И дело не только в мощности, но и в КПД. К ним также относятся пусковые обмотки и конденсаторы. Это упрощает конструкцию механизма. Например, пусковое защитное реле холодильника отслеживает количество оборванных обмоток.А в трехфазном двигателе этот элемент больше не нужен.

Это достигается за счет трех фаз, во время которых электромагнитное поле вращается внутри статора.

Почему 380 В?

Когда поле внутри статора вращается, ротор также перемещается. Обороты не совпадают с пятидесяти Герцами сети из-за того, что обмоток больше, количество полюсов отличное, а проскальзывание происходит по разным причинам. Эти индикаторы используются для регулирования вращения вала двигателя.

Все три фазы имеют значение 220 В. Однако разница между любыми двумя из них в любой момент будет отличаться от 220. Так получится 380 вольт. То есть двигатель использует для работы 220 В со сдвигом фаз сто двадцать градусов.

Поскольку невозможно напрямую подключить электродвигатель с напряжением 380 вольт к 220 вольт, приходится прибегать к хитростям. Конденсатор считается самым простым способом. Когда контейнер проходит фазу, последняя изменяется на девяносто градусов.Хоть и не дотягивает до ста двадцати, но этого достаточно для запуска и работы трехфазного двигателя.

Как подключить электродвигатель от 380 В до 220 В

Для реализации задачи необходимо понимать, как устроены обмотки. Обычно корпус защищен кожухом, а под ним расположена проводка. Сняв его, нужно изучить содержимое. Часто здесь можно найти схему подключения. Для подключения к сети 380-220 используется коммутация в виде звезды.Концы обмоток находятся в общей точке, называемой нейтралью. Фазы подаются на противоположную сторону.

«Звездочку» надо будет поменять. Для этого обмотку двигателя необходимо соединить другой формы — в виде треугольника, соединив их на концах друг с другом.

Как подключить электродвигатель от 380 до 220: схемы

Схема может выглядеть так:

• сетевое напряжение подается на третью обмотку;
,
• , то первое напряжение обмотки пройдет через конденсатор со сдвигом фазы на девяносто градусов;
• вторая обмотка будет зависеть от разницы напряжений.

Понятно, что сдвиг фазы будет девяносто сорок пять градусов. Из-за этого вращение не равномерное. Кроме того, форма фазы на второй обмотке не будет синусоидальной. Поэтому после подключения трехфазного электродвигателя на 220 вольт будет возможно, без потери мощности реализовать это невозможно. Иногда вал даже заедает и перестает крутиться.

Работоспособность

После набора оборотов пусковая мощность больше не понадобится, так как сопротивление движению станет незначительным.Чтобы уменьшить емкость, ее сокращают до сопротивления, через которое больше не проходит ток. Для правильного выбора рабочей и пусковой емкости необходимо в первую очередь учесть, что напряжение рабочего конденсатора должно существенно перекрывать 220 вольт. Как минимум оно должно быть 400 В. Еще нужно обратить внимание на провода, чтобы токи были рассчитаны на однофазную сеть.

Если рабочая мощность слишком низкая, вал заедает, поэтому для него используется начальное ускорение.

Работоспособность также зависит от следующих факторов:

• Чем мощнее двигатель, тем больше потребуется конденсатор. Если значение 250 Вт, то хватит нескольких десятков мкФ. Однако если мощность больше, то номинал можно считать сотнями. Конденсаторы лучше покупать пленочные, т. К. Электрика придется доработать (они рассчитаны на постоянный, а не на переменный ток и без переделки могут взорваться).
• Чем выше частота вращения двигателя, тем выше рейтинг.Если взять двигатель на 3000 об / мин и мощность 2,2 кВт, то АКБ потребуется от 200 до 250 мкФ. А это огромная ценность.

Эта мощность также зависит от нагрузки.

Заключительный каскад

Известно, что 380 В в 220 Вольт будет работать лучше, если напряжения будут получены с равными значениями. Для этого не следует трогать подключаемую к сети обмотку, но измеряют потенциал на обеих других.

Асинхронный двигатель имеет свой собственный.Необходимо определить минимум, при котором он начинает вращаться. После этого номинал постепенно увеличивают до тех пор, пока все обмотки не будут выровнены.

Но когда двигатель раскручивается, может оказаться, что равенство будет нарушено. Это связано с уменьшением сопротивления. Поэтому перед тем, как подключить мотор от 380 до 220 вольт и закрепить, нужно сравнить значения даже при работающем агрегате.

Напряжение может быть выше 220 В. Следите за стабильным соединением контактов, отсутствием потери питания или перегрева.Лучшее переключение происходит на специальных клеммах с фиксированными болтами. После подключения электродвигателя от 380 до 220 вольт он получился с нужными параметрами, кожух снова надевается на блок, а провода пропускаются по бокам через резиновую прокладку.

Что еще может случиться и как решить проблемы

Часто после сборки обнаруживается, что вал вращается не в том направлении, в котором это необходимо. Направление нужно менять.

Для этого третья обмотка через конденсатор подключается к резьбовому выводу второй обмотки статора.

Бывает, что из-за длительной работы с течением времени появляется шум двигателя. Однако этот звук совершенно другого рода по сравнению с гудением при неправильном подключении. Это происходит со временем и вибрацией мотора. Иногда даже приходится с силой вращать ротор. Обычно это вызвано износом подшипников, который вызывает слишком большие зазоры и шум. Со временем это может привести к заклиниванию, а позже — к повреждению деталей двигателя.

Лучше не допускать этого, иначе механизм придет в негодность.Подшипники легче заменить на новые. Тогда электродвигатель прослужит еще много лет.

С такой проблемой приходится сталкиваться со многими старательными хозяевами, которые привыкли все делать своими руками. В том числе и для сбора различного оборудования для хозяйственных нужд; например циркулярная пила на участке, эл / наждак, небольшой лифт в гараже и тому подобное.

Учитывая, сколько стоит электродвигатель, лучше адаптировать имеющийся трехфазный образец для работы от 1 фазы, тем самым адаптируя его к домашней электросети / сети, чем покупать новый.Просто нужно понять, как и какой электродвигатель лучше переделать с 380 вольт на 220, чтобы не тратить лишние деньги, и разобраться в существующих схемах их включения.

Что следует учитывать

1. Переделка с 380 на 220 имеет смысл, если мы говорим об электродвигателе относительно небольшой мощности — до 2,5, но не более (это максимум) 3 кВт. В принципе, ограничений по этой характеристике нет. Но при этом, скорее всего, вам нужно будет провести ряд мероприятий и потратить определенное количество денег и времени.

• Чтобы сдвинуть вводный кабель к источнику питания, а также придется иметь дело с поставщиком электроэнергии в плане увеличения лимита. Не следует забывать, что для частных домохозяйств установлен лимит эн / потребления; как правило, в 15 кВт. «Влезет» ли в него новая нагрузка в виде мощного электродвигателя? Выдержит ли оригинальный кабель?
• Для такого прибора надо от силового щита прокладывать отдельную линию и ставить индивидуальный автомат, как минимум.Просто так подключить его через розетку вряд ли получится; лучше не экспериментировать.

• Практика переделок показывает, что даже если все сделать правильно, с запуском будет еще одна проблема. «Запуск» мощного электродвигателя будет тяжелым, с длительным нарастанием, скачками напряжения. Такая перспектива мало кому подойдет, особенно если что-то собирают не на дачном участке, а на территории, прилегающей к жилому строению.Пока будет самодельная установка на базе этого двигателя, начнутся сбои в работе бытовой техники. Проверено, и не раз.

1. Порядок работ по переделке зависит от внутренней схемы электродвигателя. В одних моделях на клеммную коробку выводится всего 3 провода, в других — 6.

В чем разница? В первом случае обмотки уже подключены по одной из своих традиционных цепей — «звезда» или «треугольник», поэтому для маневрирования (в части модификации) возможности несколько меньше.

Вариантов немного — оставить первоначальное включение или разобрать двигатель и сдать второй конец заново. Если все шесть выведены, то их можно подключить по любой из схем, без ограничений. Главное — выбрать тот, который будет оптимальным для конкретной ситуации (мощность электродвигателя, специфика его применения). .

Как переделать электродвигатель

Схема

Если учесть, что мощность электродвигателя небольшая (то есть не нужно будет его отключать при пуске), а питание планируется от сети 220, то оптимальной схемой является «треугольник».То есть нет необходимости акцентировать внимание на высоких пусковых токах (их не будет), а потери мощности практически сведены к нулю (им можно пренебречь). Все это наглядно показано на рисунке.

Если в электродвигателе схема изначально собрана по «треугольнику», то в ней ничего менять не нужно.

Расчет рабочих мощностей

Так как вместо 3 фаз теперь будет только одна, то она подается на каждую из обмоток, но с небольшим сдвигом синусоиды.По сути включение конденсаторов — это имитация электродвигателя от источника 380 / 3ф. Формулы для расчета рабочих конденсаторов показаны на рисунках ниже.

Ставить их по принципу «больше — лучше», что часто делать домашние умельцы, не особо разбирающиеся в электротехнике, не должны. Только на основании расчетов требуемого номинала. В противном случае возможен перегрев мотора / мотора. Если он стоит на заводском оборудовании (например, переделке подвергается газонокосилка), то нужно будет либо устраивать постоянные перерывы в работе, либо готовиться к незапланированному ремонту и неоправданным финансовым затратам на новый «движок». .

Примечание:

• Емкости к обмоткам электродвигателя подбираются не только по номиналу, но и по рабочему напряжению. Если речь идет о переделке с 380 на 220, то U p не должно быть меньше 400 В.
• Немаловажным фактором является разнообразие конденсаторов. Во-первых, они должны быть одного типа. Во-вторых, только не электролитический. Оптимальный, бумажный; например, старая серия КГБ, МБГ (и их модификации) или ее современные аналоги.Они удобны в застегивании (есть люверсы) и легко выдерживают скачки температуры, силы тока, напряжения.

Для схемы «звезда»

Для схемы «треугольник»

Вы можете увидеть весь процесс в действии на видео:

На практике инженерными расчетами мало кто из знающих людей занимается. Есть определенные пропорции, позволяющие достаточно точно подобрать рабочий конденсатор к конкретному электродвигателю.

Соотношение легко запомнить: на каждые 100 Вт мощности «двигателя» — 7 мкф рабочей мощности. То есть для изделия мощностью 2 кВт нужно включить в обмотки конденсаторы на 7 х 20 = 140 мкФ.

В чем сложность? Найти емкость с таким рейтингом вряд ли получится. Есть простое решение — взять несколько конденсаторов и подключить параллельно. В результате небольших подсчетов несложно подобрать их необходимое количество с общей емкостью требуемого значения.Тем, кто забыл школу, можно сказать — при таком способе подключения конденсаторов добавляется их емкость.

Запуск

Эта емкость требуется не всегда. Его ставят в схему только в том случае, если при пуске вала двигателя создается значительная нагрузка. Примеры — мощное вытяжное устройство, циркулярная пила. Но для той же газонокосилки хватит и рабочих конденсаторов.

Расчет прост — значение Cn должно превышать Cp на 2,5 (плюс / минус).Здесь не требуется особой точности; размер пусковой емкости определяется приблизительно. Дальнейший анализ работы электродвигателя в разных режимах подскажет, повысит или уменьшит его.

Кстати, это касается рабочих конденсаторов. Дело в том, что все расчеты априори предполагают, что электродвигатель новый, ни разу не использованный в эксплуатации. А поскольку большая часть используемых продуктов подвергается конверсии, в процессе работы выяснится, что пользователю это не нравится.Вариантов очень много — плохой запуск, быстрый нагрев корпуса и так далее.

Вывод такой — подобрать баки для переделки ДВС / ДВС с 380 на 220, это еще не все. Вначале нужно внимательно следить за его работой в разных режимах. Только так, экспериментируя, заменяя конденсаторы на их номинальные значения, можно выбрать идеальное значение емкости для конкретного продукта.

Как организовать реверс

Иногда необходимо изменить направление вращения вала без дополнительных переделок.Это вполне возможно для электродвигателя на 380, питающегося от 220. Как видно из рисунка, в этом нет ничего сложного, нужен только переключатель на 2 положения.

Трехфазные асинхронные двигатели с короткозамкнутым ротором преобладают над применяемыми однофазными и двухфазными сборками, имеют более высокий КПД, а также включаются в сеть без помощи пусковых устройств. По номинальному питанию бытовые электродвигатели делятся на два типа: напряжением 220/380 и 127/220 Вольт.Последний тип электродвигателей малой мощности используется гораздо реже.

Паспортная табличка, расположенная на корпусе двигателя, указывает необходимую информацию — напряжение питания, мощность, потребляемый ток, КПД, возможные варианты включения и коэффициент мощности, количество оборотов.

Схемы подключения ЗВЕЗДА и ТРЕУГОЛЬНИК

Производители предлагают трехфазные электродвигатели с возможностью изменения схемы подключения и без нее.

Раннее обозначение выводов обмоток С1-С6 соответствует современным U1-U2, W1-W2 и V1-V2.В раздаче. К коробке выводится три провода (заводская установка по схеме подключения звезда *) или шесть (двигатель можно подключать к трехфазной сети как звездой, так и треугольником). В первом случае необходимо соединить начало обмоток (W2, U2, V2) в одной точке, три оставшихся провода (W1, U1, V1) подключить к фазам питающей сети (L1, L2 , L3).

Достоинством звездного метода является плавный пуск двигателя и плавная работа (за счет щадящего режима и благоприятно влияющего на срок службы агрегата), а также меньший пусковой ток.Недостаток — потеря мощности примерно в полтора раза и меньший крутящий момент. Применяется для оборудования, имеющего свободно вращающуюся нагрузку на валу — вентиляторов, центробежных насосов, валов машин, центрифуг и другого оборудования, не требовательного к крутящему моменту. Схема треугольника используется для двигателей, которые изначально имеют на валу неинерционную нагрузку, такую ​​как вес груза лебедки или сопротивление поршневого компрессора.
Для снижения пускового тока комбинированный тип подключения (применим для электродвигателей мощностью 5 кВт) — совмещающий преимущества первых двух схем — звезда начинает работать, а после электродвигателя переходит в рабочее состояние происходит автоматическое (реле времени) или ручное переключение (пакер) — мощность увеличивается до номинальной.

Включение трехфазного двигателя в однофазную сеть через конденсатор (380 на 220)

На практике часто бывает необходимо подключить трехфазный двигатель к сети 220 вольт; Хотя КПД при этом падает до 50% (в лучшем случае до 70%), такая перестановка оправдана. Фактически двигатель начинает работать как двухфазный двигатель с использованием фазосдвигающего элемента.
Конденсатор подбирается исходя из мощности двигателя — на каждые 100Вт потребуется емкость 6,5 мкф , рабочее напряжение должно быть больше 1.В 5 раз больше минимума питания, иначе могут выйти из строя из-за скачков напряжения в момент включения и выключения; тип — МБГО, МБГ4, К78-17 МБХП, К75-12, БГТ, КГБ, МБХЧ. Хорошо зарекомендовали себя конденсаторы из металлизированного полипропилена типа СВБ5, СВБ60, СВБ61. В случае использования конденсатора большего размера двигатель будет перегреваться, меньше — он будет работать в режиме недогрузки или вообще не запустится. На схеме ниже Cn — пусковой, Cp — рабочий конденсатор.

Пусковой конденсатор с нагрузкой на валу двигателя

В случае, если вал имеет нагрузку, или мощность превышает 1.5 кВт двигатель может не заводиться или медленно набирать обороты. * Правильно * это может быть использование рабочего и пускового конденсатора, служащего для сдвига фаз и ускорения. Кнопку ускорения необходимо удерживать до тех пор, пока число оборотов не достигнет примерно 70% от номинальной скорости (2–3 секунды), затем отпустите.

Емкость пускового конденсатора должна превышать рабочую в 2..3 раза в зависимости от нагрузки на валу. Если получить указанные выше конденсаторы нужной емкости проблематично, можно использовать электролитические, впаянные по специальной схеме с диодами.Однако при эксплуатации мощных машин такой замены следует избегать и рекомендовать только для временного включения.

Важно!

Электродвигатель мощностью более 3 кВт не рекомендуется подключать к домашней сети из-за его малой нагрузочной способности.
Автоматический выключатель в цепи питания двигателя должен иметь временную характеристику C или D из-за значительного кратковременного пускового тока, превышающего номинальный ток в 3 и 5 раз (звезда / треугольник) соответственно.
Если трехфазный электродвигатель долгое время проработает без нагрузки от однофазной сети, он сгорит!
При выборе правильного подключения или переключения необходимо учитывать особенности электрической сети, выходную мощность электродвигателя и варианты подключения. В каждом случае следует ознакомиться с техническими характеристиками мотора и оборудования, для которого он предназначен.

Стоимость подключения электромотора специалисту — 800…. 2000р. в зависимости от сложности, варианта подключения, условий эксплуатации.

При развитии любой гаражной мастерской может возникнуть необходимость подключить трехфазный электродвигатель к однофазной сети 220 вольт. Это неудивительно, поскольку промышленные трехфазные двигатели на 380 В встречаются чаще, чем однофазные (на 220 В), особенно больших габаритов и мощности. А сделав какой-то станок, или купив готовый (например токарный), любой мастер гаража сталкивается с проблемой подключения трехфазного электродвигателя к обычной розетке 220 вольт.В этой статье мы рассмотрим варианты подключения, а также то, что для этого потребуется.

Во-первых, следует внимательно изучить паспортную табличку электродвигателя, чтобы узнать его мощность, так как эта емкость будет зависеть от емкости или количества конденсаторов, которые необходимо будет приобрести. И прежде чем отправиться на поиски и приобрести конденсаторы, для начала необходимо рассчитать, какая емкость потребуется вашему двигателю.

Расчет вместимости.

Емкость желаемого конденсатора напрямую зависит от мощности вашего электродвигателя и рассчитывается по простой формуле:

C = 66 П мкФ.

Буква C обозначает емкость конденсатора в мкФ (микрофарад), а буква P обозначает номинальную мощность электродвигателя в кВт (киловатт). Из этой простой формулы видно, что на каждые 100 Вт мощности трехфазного двигателя требуется чуть менее 7 мкФ (а точнее 6,6 мкФ) электрической емкости конденсатора. Например для эл. Для двигателя мощностью 1000 Вт (1 кВт) потребуется конденсатор емкостью 66 мкФ, а для электрического. Для двигателя мощностью 600 Вт потребуется конденсатор емкостью примерно 42 мкФ.

Также следует учесть, что требуются конденсаторы, рабочее напряжение которых в 1,5-2 раза превышает напряжение в обычной однофазной сети. Обычно на рынок поступают конденсаторы небольшой емкости (8 или 10 мкФ), но необходимая емкость легко собирается из нескольких параллельных конденсаторов небольшой емкости. То есть, например, 70 мкФ можно легко получить из семи параллельно соединенных конденсаторов по 10 мкФ.

Но всегда нужно стараться найти по возможности один конденсатор емкостью 100 мкФ, чем 10 конденсаторов по 10 мкФ, так это безопаснее.Ну а рабочее напряжение, как я уже сказал, должно быть как минимум в 1,5 — 2 раза больше рабочего напряжения, а лучше в 3 — 4 раза (чем больше напряжение, на которое рассчитан конденсатор, тем надежнее и долговечнее). Рабочее напряжение всегда написано на корпусе конденсатора (как и в мкФ).

Правильно у вас (посчитали) емкость конденсатора или нет, можно и на слух. Когда двигатель вращается, должен быть слышен только шум подшипников, а также шум вентилятора воздушного охлаждения.Если же к этим шумам добавляется шум двигателя, необходимо немного уменьшить емкость (Cp) рабочего конденсатора. Если звук нормальный, то можно немного увеличить мощность (чтобы мотор был мощнее), но только чтобы мотор работал тихо (до завывания).

Проще говоря, нужно поймать момент изменения мощности, когда к нормальному шуму от подшипников и крыльчатки начнет добавляться еле слышный посторонний вой.Это и будет необходимая емкость рабочего конденсатора. Это важно, так как если емкость конденсатора будет больше, чем необходимо, двигатель будет перегреваться, а если емкость будет меньше необходимой, двигатель потеряет свою мощность.

Купите лучше конденсаторы типа МБГЧ, БГТ, КБГ, ну а если вы не найдете таких в продаже, можно применить и электролитические конденсаторы. Но при подключении электролитических конденсаторов их корпуса должны быть хорошо соединены и изолированы от корпуса станка или коробки (если она металлическая, но лучше использовать коробку для конденсаторов из диэлектрика — пластика, текстолита и т. Д.)).

При подключении трехфазного двигателя к сети 220 вольт скорость вращения его вала (ротора) не сильно изменится, но его мощность все равно немного уменьшится. А если подключить электродвигатель по треугольной схеме (рис. 1), то его мощность уменьшится примерно на 30% и составит 70-75% от номинальной мощности (при чуть меньше звезды). Но возможно соединение звездой по схеме (рис. 2), а при подключении звезды двигатель запускается легче и быстрее.

Для подключения трехфазного двигателя звездообразной формы необходимо подключить его две фазные обмотки к однофазной сети, а третью фазную обмотку двигателя через рабочий конденсатор Ср подключить к любому из проводов сети 220В. -V сеть.

Для подключения трехфазного электродвигателя мощностью до 1,5 киловатт (1500 ватт) достаточно только рабочего конденсатора необходимой мощности. Но при включении больших моторов (более 1500 Вт) двигатель либо очень медленно набирает обороты, либо вообще не запускается.В этом случае требуется пусковой конденсатор (Cn в схеме), емкость которого в два с половиной раза (желательно в 3 раза) больше емкости рабочего конденсатора. Лучше всего они подходят в качестве пусковых электролитических конденсаторов (типа ЭП), но можно использовать и того же типа, что и рабочие конденсаторы.

Схема соединения трехфазного двигателя с пусковым конденсатором показана на рисунке 3 (а также пунктирной линией на рисунках 1 и 2). Пусковой конденсатор включается только во время запуска двигателя, а когда он запускается и набирает рабочие обороты (обычно 2 секунды), пусковой конденсатор отключается и разряжается.В этой схеме используются кнопка и тумблер. При запуске тумблер и кнопка включаются одновременно, а после запуска двигателя кнопка просто отпускается, и пусковой конденсатор выключается. Для разряда пускового конденсатора достаточно выключить двигатель (после окончания работы), а затем кратковременно нажать кнопку пускового конденсатора и он разрядится через обмотки мотора.

Определение фазных обмоток и их выводы.

При подключении необходимо знать, где какая обмотка электродвигателя. Как правило, выводы обмоток статора электродвигателей маркируются различными метками, обозначающими начало или конец обмоток, либо маркируются буквами на корпусе распределительной коробки двигателя (или клеммной колодки). Ну а если маркировка стерта или ее нет вообще, то нужно прозвонить обмотки с помощью (мультиметра), установив его переключатель на циферблат, либо с помощью обычной лампочки и батарейки.

Для начала необходимо выяснить принадлежность каждого из шести проводов отдельным фазам обмотки статора. Для этого возьмите любой из проводов (в клеммной коробке) и подключите его к аккумулятору, например, к его плюсу. Минус батареи подключаем к контрольной лампе, а второй вывод (провод) от лампочки по очереди подключаем к оставшимся пяти проводам двигателя до тех пор, пока контрольная лампа не загорится. Когда на каком-то проводе загорается свет, это означает, что оба провода (один от аккумулятора и тот, к которому был подключен провод от лампы и лампа горит) принадлежат одной фазе (одна обмотка).

Теперь отметьте эти два провода картонными бирками (или малярной лентой) и напишите на них маркер первого провода C1 и второго провода обмотки C4. С помощью лампы и батарейки (или тестера) аналогично находим и отмечаем начало и конец оставшихся четырех проводов (двух оставшихся фазных обмоток). Обозначим конец обмотки второй фазы как C2 и C5, а начало и конец обмотки третьей фазы C3 и C6.

Далее необходимо точно определить, где находятся начало и конец обмоток статора.Далее я опишу метод, который поможет определить начало и конец обмотки статора для двигателей до 5 киловатт. Да больше не надо, так как однофазная сеть (разводка) гаража рассчитана на мощность 4 киловатта, а если мощнее, то стандартные провода не выдержат. И вообще мало кто пользуется в гараже двигателями мощнее 5 киловатт.

Для начала соединяем все начала фазных обмоток (С1, С2 и С3) в одну точку (с метками, помеченными метками) по схеме «звезда».А потом подключаем мотор в сеть 220 В с помощью конденсаторов. Если при таком подключении электродвигатель без гудения сразу раскрутится до рабочей скорости, это означает, что вы попали в одну точку со всеми началами или всеми концами фазных обмоток.

Ну а если включить питание, то электродвигатель загрохочет и не сможет раскручиваться до рабочих оборотов, то в обмотке первой фазы нужно поменять местами выводы С1 и С4 (поменять местами начало и конец).Если это не помогает, то верните выводы С1 и С4 в исходное положение и попробуйте теперь поменять местами выводы С2 и С5. Если двигатель снова не набирает обороты и гудит, то верните выводы C2 и C5, поменяйте местами выводы третьей пары C3 и C6.

При всех вышеперечисленных манипуляциях с проводами строго соблюдайте правила техники безопасности. Провода только для изоляции, лучше плоскогубцы с ручками из диэлектрика. Ведь у электродвигателя общий стальной магнитопровод и на выводах других обмоток может возникнуть довольно высокое опасное для жизни напряжение.

Изменить вращение вала двигателя (ротора).

Часто бывает, что вы, например, сделали шлифовальные станки с лепестковым кругом на валу. А лепестки наждачной бумаги расположены под определенным углом, против которого вращается вал, но он должен быть в обратном направлении. И опилки не летят на пол, а наоборот. Поэтому необходимо изменить вращение вала двигателя в другую сторону. Как это сделать?

Для изменения вращения трехфазного двигателя, входящего в однофазную сеть 220 вольт по схеме «треугольник», необходимо подключить третью фазную обмотку W (см. Рисунок 1, б) через конденсатор к резьбовому выводу вторая фазная обмотка статора В.

Ну а для изменения вращения вала трехфазного двигателя, соединенного звездой, необходимо подключить третью фазную обмотку статора W (см. Рисунок 2, б) через конденсатор к резьбовому выводу вторая обмотка В.

И напоследок хочу сказать, что шум двигателя от его длительной работы (несколько лет) со временем может возникать, и его не следует путать с гудением от неправильного подключения. Также со временем двигатель может завибрировать. И иногда трудно повернуть ротор вручную.Причиной этого обычно является выработка подшипников — изношены гусеницы и шарики, а также сепаратор. От этого между опорными частями увеличиваются зазоры и они начинают шуметь, а со временем могут даже заклинивать.

Это недопустимо, и дело не только в том, что валу будет труднее вращаться и мощность двигателя упадет, но также из-за относительно небольшого зазора между статором и ротором, и если подшипники сильно изнашиваются, ротор может начать цепляться за статор, а это гораздо серьезнее.Детали двигателя могут выйти из строя и восстановить их не всегда возможно. Поэтому гораздо проще заменить шумные подшипники на новые, от какой-нибудь солидной компании (как выбрать подшипник читаем), и электродвигатель снова проработает долгие годы.

Надеюсь, эта статья поможет гаражным мастерам без проблем подключить трехфазный двигатель станка к однофазной гаражной сети на 220 вольт, т.к. с применением различных станков (шлифовальные, сверлильные, токарные и т. Д.), процесс доводки деталей для тюнинга или ремонта.

Максимальные и минимальные значения напряжения двигателя

Экономические убытки от преждевременного отказа двигателя огромны. В большинстве случаев цена самого мотора тривиальна по сравнению со стоимостью внеплановых остановок процессов. Как высокое, так и низкое напряжение могут вызвать преждевременный отказ двигателя, равно как и дисбаланс напряжений. Здесь мы рассмотрим влияние низкого и высокого напряжения на двигатели и соответствующие изменения производительности, которые вы можете ожидать при использовании напряжения, отличного от указанного на паспортной табличке.

Воздействие низкого напряжения. Когда вы подвергаете двигатель напряжению ниже номинального, указанного на паспортной табличке, некоторые характеристики двигателя изменяются незначительно, а другие — резко. Чтобы приводить в действие фиксированную механическую нагрузку, подключенную к валу, двигатель должен потреблять фиксированное количество энергии от линии. Количество потребляемой двигателем мощности примерно соответствует току напряжения 2 (в амперах). Таким образом, когда напряжение становится низким, ток должен увеличиваться, чтобы обеспечить такое же количество энергии.Увеличение тока представляет опасность для двигателя только в том случае, если этот ток превышает номинальный ток двигателя, указанный на паспортной табличке. Когда сила тока превышает номинальное значение, указанное на паспортной табличке, в двигателе начинает накапливаться тепло. Без своевременной коррекции это тепло приведет к повреждению двигателя. Чем больше тепла и чем дольше на него воздействуют, тем больше повреждение мотора.

Существующая нагрузка является основным фактором при определении того, насколько снижение напряжения питания может выдержать двигатель (см. Врезку ниже). Например, давайте посмотрим на двигатель с небольшой нагрузкой.Если напряжение уменьшается, ток увеличивается примерно в той же пропорции, что и напряжение. Например, снижение напряжения на 10% приведет к увеличению силы тока на 10%. Это не повредит двигатель, если ток будет ниже значения, указанного на паспортной табличке.

А что, если у этого двигателя большая нагрузка? В этом случае у вас уже есть большой ток, поэтому напряжение уже ниже, чем было бы без нагрузки. Возможно, вы даже приблизитесь к нижнему пределу напряжения, указанному на паспортной табличке.Когда происходит снижение напряжения, ток возрастает до нового значения, которое может превышать номинальный ток при полной нагрузке.

Низкое напряжение может привести к перегреву, сокращению срока службы, снижению пусковой способности и уменьшению момента подъема и отрыва. Пусковой крутящий момент, крутящий момент и крутящий момент отрыва асинхронных двигателей изменяются в зависимости от приложенного напряжения в квадрате. Таким образом, 10% -ное снижение напряжения, указанного на паспортной табличке (от 100% до 90%, от 230 В до 207 В), снизит пусковой крутящий момент, крутящий момент срабатывания и крутящий момент отрыва в раз.92.9. Полученные значения составят 81% от значений полного напряжения. При напряжении 80% результат будет 0,82,8 или значение 64% от полного значения напряжения. Что это означает в реальной жизни? Что ж, теперь вы можете понять, почему трудно запустить «трудно запускаемые» нагрузки, если напряжение оказывается низким. Точно так же крутящий момент двигателя будет намного ниже, чем при нормальном напряжении.

На слабо нагруженных двигателях с легко запускаемыми нагрузками снижение напряжения не будет иметь какого-либо заметного эффекта, за исключением того, что оно может помочь снизить потери при небольшой нагрузке и повысить эффективность в этих условиях.Это принцип, лежащий в основе некоторого дополнительного оборудования, предназначенного для повышения эффективности.

Воздействие высокого напряжения. Люди часто делают предположение, что, поскольку низкое напряжение увеличивает силу тока на двигателях, высокое напряжение должно уменьшать потребляемую силу тока и нагрев двигателя. Это не тот случай. Высокое напряжение на двигателе приводит к насыщению магнитной части двигателя. Это приводит к тому, что двигатель потребляет чрезмерный ток, пытаясь намагнитить утюг за пределы точки, в которой намагничивание является практичным.

Двигатели допускают некоторое изменение напряжения выше расчетного. Однако, если напряжение превышает расчетное, сила тока возрастет, что приведет к соответствующему увеличению нагрева и сокращению срока службы двигателя.

Например, производители ранее рассчитывали двигатели на 220/440 В с диапазоном допуска 510%. Таким образом, допустимый диапазон напряжения на высоковольтных соединениях составляет от 396 до 484 В. Несмотря на то, что это так называемый диапазон допуска, наилучшие характеристики будут достигнуты при номинальном напряжении.Крайние концы (высокие или низкие) создают ненужную нагрузку на двигатель.

Не попадайтесь в ловушку, думая, что с вами все в порядке, только потому, что ваше напряжение питания находится в этих пределах. Назначение этих диапазонов — приспособиться к обычным почасовым колебаниям напряжения на заводе. Постоянная работа на высоких или низких предельных значениях сокращает срок службы двигателя.

Такая чувствительность к напряжению характерна не только для двигателей. Фактически, колебания напряжения влияют на другие магнитные устройства аналогичным образом.Соленоиды и катушки, которые вы найдете в реле и пускателях, лучше переносят низкое напряжение, чем высокое. Это также верно для балластов в люминесцентных, ртутных и натриевых осветительных приборах высокого давления. И это касается трансформаторов всех типов. Лампы накаливания особенно чувствительны к высокому напряжению. Увеличение напряжения на 5% сокращает срок службы лампы на 50%. Повышение напряжения на 10% выше номинального сокращает срок службы лампы накаливания на 70%.

В целом, для оборудования определенно будет лучше, если вы измените ответвления на входных трансформаторах, чтобы оптимизировать напряжение в цехе завода до уровня, близкого к номинальным характеристикам оборудования.На старых установках вам, возможно, придется пойти на некоторые компромиссы из-за различий в стандартах для старых двигателей (220/440 В) и более новых стандартов «Т-образной рамы» (230/460 В). Напряжение посередине этих двух напряжений (что-то вроде 225 В или 450 В) обычно дает наилучшие общие характеристики. Высокое напряжение всегда приводит к снижению коэффициента мощности, что увеличивает потери в системе. Это приводит к более высоким эксплуатационным расходам на оборудование и систему.

Стандартный рисунок (найденный в документации по двигателям и в оригинальной печатной версии этой статьи) иллюстрирует общее влияние высокого и низкого напряжения на характеристики двигателей с Т-образной рамой.Этот график широко используется в различных справочных материалах. Но это всего лишь пример и не дает точной информации, которая применима ко всем двигателям. Вместо этого он представляет только один тип двигателя, с большим количеством вариаций от одного двигателя к другому. Например, самая низкая точка на линии усилителя полной нагрузки не всегда возникает при напряжении на 21/2% выше номинального. На некоторых двигателях это может произойти при напряжении ниже номинального. Кроме того, рост ампер полной нагрузки при напряжениях выше номинальных имеет тенденцию быть более крутым для одних конструкций обмоток двигателей, чем для других.Боковая панель на странице 78 предлагает некоторые рекомендации по определению влияния колебаний напряжения на отдельные конструкции и корпуса двигателей.

Не подвергайте свои электродвигатели и другое электрическое оборудование нагрузке из-за того, что энергосистема работает на краях предельных значений напряжения или около них.
