Блок контактор что это такое: Блок контактор что это такое — советы электрика

Содержание

Блокировочные контакты

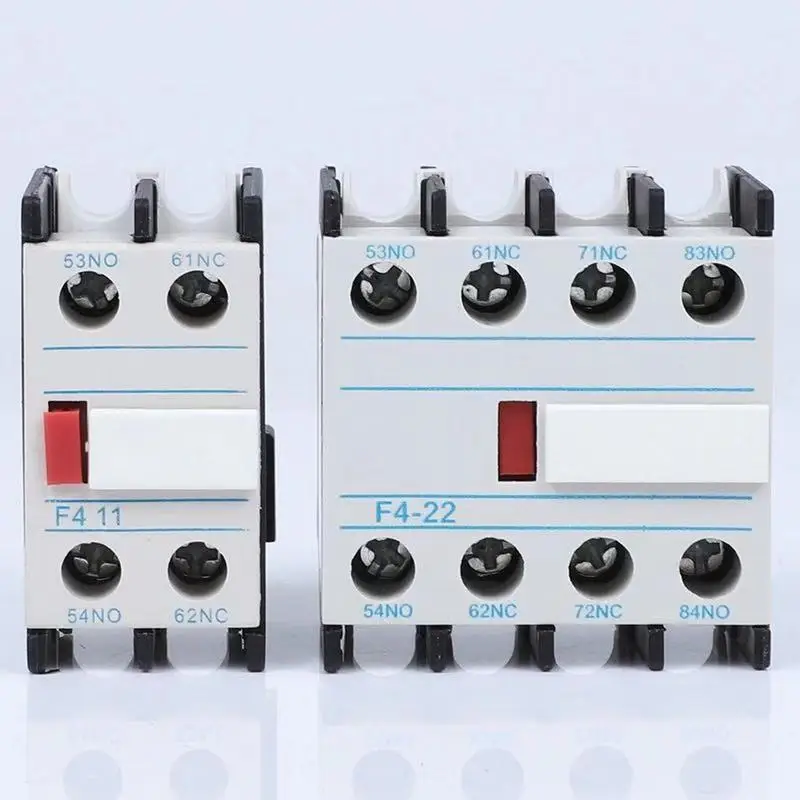

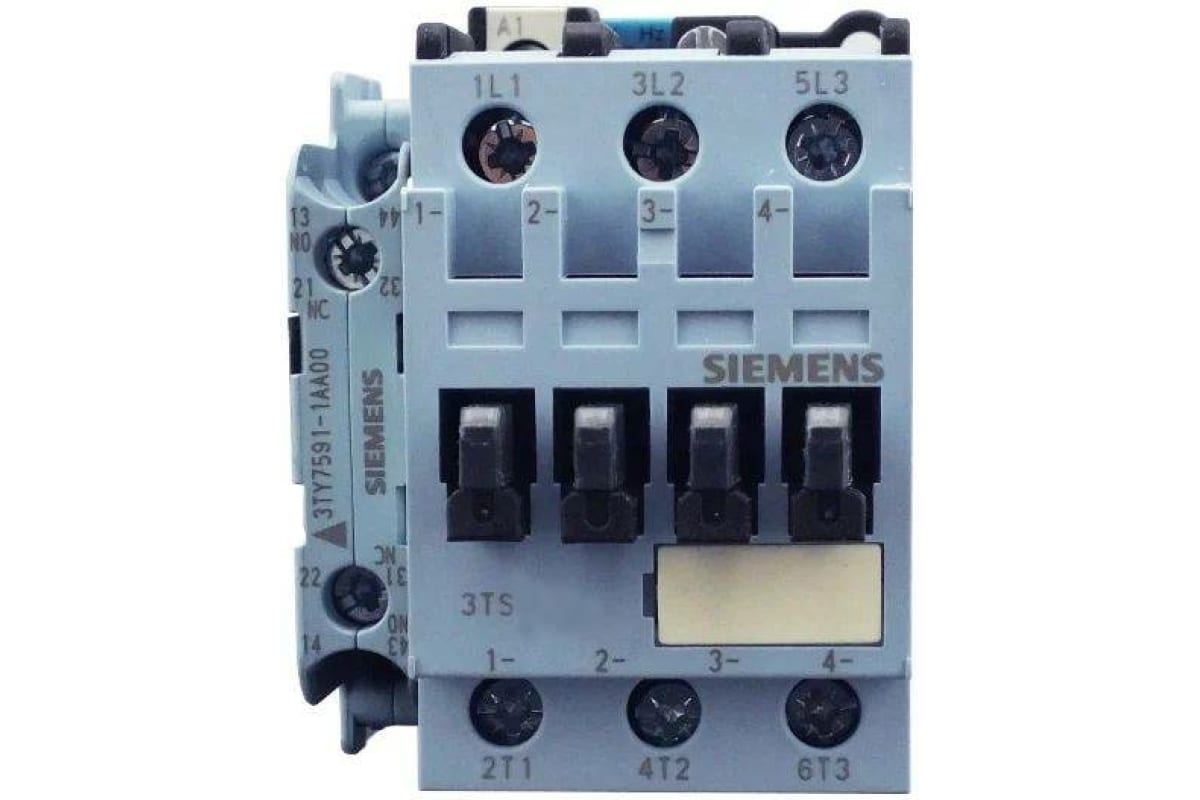

Вспомогательные блокировочные контакты - это электромеханические устройства, работающие с первичным коммутационным оборудованием, таким как автоматические выключатели, реле, магнитные пускатели, разъединители и контакторы, служа в качестве блокировки или фиксатора и часто указывая на рабочее состояние устройства ("Включено" или "Отключено"). Различные контакт-блоки и блокировочные модули, как правило, располагаются сбоку основного устройства, и производятся в различных вариантах и комбинациях.

Как правило, блок-контакты замыкаются или размыкаются вместе с главным устройством (возможно, с небольшим опережением или опозданием), обеспечивая необходимые переключения в управляющей цепи и часто работая в качестве датчика, подающего световой или звуковой сигнал.

блокировочные контакты

Контакт-блоки по основному принципу работы бывают нормально замкнутыми, т.е. в нерабочем состоянии имеют замкнутые контакты (NC - Normal Closed) и нормально разомкнутыми, т.е. в пассивном состоянии - разомкнутые контакты, а активном - замкнутые (NO - Normal Open).

Первые замыкают цепь при прохождении импульса электрического тока (например, при нажатии кнопки), а вторые, наоборот, при поступлении тока размыкают её.

Различные спецификации блокировочных контактов предполагают присутствие в конструкции нескольких замкнутых и разомкнутых контактных пар. На распределительные щитки 220/380 V блок-контакты помещают для контроля работы модульных выключателей - "автоматов". На передней дверце распредшкафов размещаются светодиодные элементы, сигнализирующие о фактическом состоянии автоматов, в тандеме с которыми установлены блокировочные контакты, а их выводы подключены к цепи индикации. В случае включения "автомата" блок-контакт пускает электрический импульс на красный индикатор, а при отключении он разомкнёт эту пару (красная лампочка погаснет), а замкнёт другую, одновременно подав электрический импульс на зеленый индикатор. Потребителям гораздо удобнее контролировать работу коммутационных устройств без необходимости каждый раз открывать переднюю панель распределительного шкафа.


Блокировочный контакт можно подключить к устройству, запускающему в случае неполадок автономный источник питания, или к звуковой сигнализации: в этом случае не возникнет надобности постоянно проверять выключатели, что особенно удобно на предприятиях, имеющих большое количество оборудования и связанных с ним автоматов, реле, пускателей и т.д. Как только будет обнаружен непредвиденно сработавший автомат или другое устройство, вспомогательный блок, подключённый к цепи звуковой сигнализации, даст знать о неполадке загоревшейся лампочкой на передней панели распределительного щита, подавая звуковой сигнал на пульт управления и обращая на себя внимание обслуживающего персонала.

Торговая сеть "Планета Электрика" обладает широким ассортиментом блокировочных контактов, с которым можно более подробно ознакомиться в нашем каталоге.

контактор - это... Что такое Блок-контактор?


Блок-контактор
        контактор для переключения цепей управления и сигнализации. В Б.-к. имеется несколько групп Блок-контактов
,
которые могут коммутировать цепи постоянного или переменного тока силой до 20 а. Б.-к. снабжаются электромагнитным приводом, который работает как на переменном, так и на постоянном токе.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

Синонимы:
  • Блок-контакт
  • Блокада военная

Смотреть что такое "Блок-контактор" в других словарях:

  • блок-контактор — сущ., кол во синонимов: 1 • контактор (4) Словарь синонимов ASIS. В.Н. Тришин. 2013 …   Словарь синонимов

  • блок-контактор — блок контактор, блок контактора …   Орфографический словарь-справочник

  • блок-контактор — блок конт актор, а …   Русский орфографический словарь

  • блок-контактор — блок/ контакт/ор/ …   Морфемно-орфографический словарь

  • блок-контактор — а, ч. Сукупність кількох груп блок контактів …   Український тлумачний словник

  • контактор

    — таймтактор, замыкатель Словарь русских синонимов. контактор сущ., кол во синонимов: 4 • блок контактор (1) • …   Словарь синонимов

  • Контактор — Принципиальная схема конструкции трёхфазного контактора: 1 Катуш …   Википедия

  • Контактор —         электромагнитный, электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления… …   Большая советская энциклопедия

  • Словарь метротерминов — Эта страница глоссарий. Приведены основные понятия, термины и аббревиатуры, встречающиеся в литературе о метрополитене и железной дороге. Подавляющее большинство сокращений пришли в метрополитен с железной дороги напрямую или образованы по… …   Википедия

  • ГОСТ Р 51731-2001: Контакторы электромеханические бытового и аналогичного назначения — Терминология ГОСТ Р 51731 2001: Контакторы электромеханические бытового и аналогичного назначения оригинал документа: 3.2.5 автоматический выключатель: Контактный коммутационный аппарат, способный включать, проводить и отключать токи при… …   Словарь-справочник терминов нормативно-технической документации

Контактор - это... Что такое Контактор?

Принципиальная схема конструкции трёхфазного контактора:
1 — Катушка
2 — Пружина
3 — Подвижная часть
4 — Замыкающиеся контакты Малогабаритный контактор для установки на DIN рейку Мощные контакторы постоянного тока с дугогасительными камерами и без. Электровоз ВЛ11

Конта́ктор (лат. contāctor «соприкасатель») — двухпозиционный электромагнитный аппарат, предназначенный для частых дистанционных включений и выключений силовых электрических цепей в нормальном режиме работы. Разновидность электромагнитного реле.

Наиболее широко применяются одно- и двухполюсные контакторы постоянного тока и трёхполюсные контакторы переменного тока. К контакторам из-за частых коммутаций (число циклов включения-выключения для контакторов разной категории изменяется от 30 до 3600 в час) предъявляются повышенные требования по механической и электрической износостойкости. Контакторы как постоянного, так и переменного тока содержат: электромагнитную систему, контактную систему, состоящую из подвижных и неподвижных контактов, дугогасительную систему, систему блок-контактов (вспомогательные контакты, переключающие цепи сигнализации и управления при работе контакторов). В отличие от автоматических выключателей контакторы могут коммутировать только номинальные токи, они не предназначены для отключения токов короткого замыкания.

Управление контактором осуществляется посредством вспомогательной цепи оперативного тока, проходящего по катушкам контактора, напряжением 24, 42, 110/127, 220 или 380 вольт. Для обеспечения безопасности при обслуживании контактора, величина оперативного тока должна быть значительно ниже величины рабочего тока в коммутируемых цепях. Контактор не имеет механических средств для удержания контактов во включенном положении, при отсутствии управляющего напряжения на катушке контактора он размыкает свои контакты. Для удержания контактов в рабочем положении применяется схема «самоподхвата» с использованием пары нормально-открытых контактов или постоянно существующий потенциал, например напряжение с выхода ПЛК.

Как правило, контакторы применяются для коммутации электрических цепей промышленного тока при напряжении до 660 В и токах до 1 600 А. Для использования в качестве контактора могут применяться управляющие реле (англ. control relay), имеющие нормально открытые пары контактов.

Основные области применения контакторов: управление мощными электродвигателями (например, на тяговом подвижном составе — электровозах, тепловозах, электропоездах, трамвайных и троллейбусных вагонах, на лифтах), коммутация цепей компенсации реактивной мощности, коммутация больших постоянных токов.

Литература

См. также

Ссылки

Чем отличается контактор от пускателя (главные отличия)

Контакторы и пускатели представляют собой специальные электромагнитные устройства, которые широко используются в системах управления и защиты электрифицированных объектов. При помощи предложенных механизмов можно осуществлять дистанционное подключение, остановку и отключение электрических приводов различного оборудования как промышленного типа, так и некоторого бытового. Эти электромеханические узлы станут незаменимыми в тех случаях, когда требуется выполнять частые пуски электрических моторов или осуществлять подключение электрооборудования, питающегося токами высокого ампеража. Рассмотрим, что же собой представляют эти устройства, и какое между ними сходство и основные отличия.

Контактор и пускатель

Что такое контактор?

Контактор представляет собой исполнительный электромеханический механизм, выполненный в виде блока, в котором расположены быстродействующие контактные группы. Контактор может функционировать как самостоятельное устройство или использоваться в конструкции другого оборудования или системе управления и защиты электрифицированного объекта. Контакторная система является коммутационным узлом, который поддерживает дистанционное управление и может использоваться для частых коммутаций электрических цепей, работающих в нормальных режимах эксплуатации. Для замыкания / размыкания контактов в основном применяются электромагнитные приводы, которые приводят в действие исполнительный механизм. В отличие от релейной системы, которая также может замыкать или размыкать контакты контактор производит одновременный разрыв электрической цепи сразу в нескольких местах, в то время, как реле это делает только в одном месте.

Что такое магнитный пускатель?

Магнитные пускатели являются также коммутационными устройствами, которые являются фактически модифицированными контакторами, поддерживающими возможность коммутации мощных нагрузок переменного и постоянного тока. Эти устройства эффективно применяются для включений/отключений силовых электроцепей. Предлагаемые коммутационные системы владеют достаточно широкой областью применения. Основное их предназначение - это пуск, реверсирование током и остановка 3-фазного электрического асинхронного привода. Кроме этого, эти устройства успешно могут применяться в системах дистанционного управления различными электрифицированными объектами. Кроме основных рабочих элементов контакторы могут доукомплектовываться различными дополнительными узлами такими, как тепловые реле, вспомогательные контактные группы, автоматы для пуска электродвигателей и пр.

Что общего между контактором и пускателем?

Чтобы понять, в чем же отличия между этими двумя коммутационными системами сначала разберемся, в чем же они схожи между собой.

Общим между пускателем и контактором является то, что оба этих устройства применяются для коммутации электрических цепей, питающих электрооборудование. И контакторы и пускатели применяются для пуска/остановки электродвигателей переменного тока, а также для ввода или вывода ступеней сопротивления, если пуск/остановка выполняются по реостатному принципу.

И контактор, и пускатель владеет в своей конструкции дополнительными парами контактов, используемыми для цепей управления. Они могут быть нормально замкнутыми или нормально разомкнутыми парами контактов.

Отличия между контакторами и пускателями

Рассмотрим основные отличия между этими двумя коммутационными устройствами.

Габаритные размеры.

Контактор, в отличие от пускателя является довольно таки увесистым и крупногабаритным устройством. Например, 100-амперный контактор в сравнении с таким же пускателем в несколько раз тяжелее и имеет существенно большие размеры.

Конструкционные особенности

Если рассматривать конструкцию контактора, то сразу бросаются в глаза мощные силовые контакторы с дугогасительными камерами. Защитного кожуха, как такового, в контакторах нет, контактор монтируется на специальных щитах, расположенных в закрытых помещениях.

Что касается пускателя, то его силовые контакты всегда находятся под защитой пластикового корпуса. Больших камер дугогашения в пускателях нет, поэтому их не рекомендуют использовать в мощных электроцепях, где требуется частая коммутация.

Защищенность

Благодаря использованию пластикового корпуса в пускателе, а в некоторых случаях и металлического кожуха, эти устройства отличаются высокой степенью защищенности от воздействий внешних факторов. Поэтому такие пускатели можно устанавливать даже под открытым небом, что нельзя делать с контакторами.

Назначение устройств

Основным назначением пускателя является пуск и остановка 3-фазных электрических приводов, работающих на переменном токе. Кроме этого, эти устройства могут осуществлять коммутацию цепей для подачи питания на осветительные системы, обогревательное оборудование и прочее электрическое оборудование.

Что касается контактора, то он подходит для коммутации любых цепей постоянного и переменного тока.

Заключение

Исходя из выше сказанного, следует, что пускатель является своего рода одной из модификаций контактора и может применяться для определенных целей. Контакторы, конструкция которых модифицируется постоянно, могут применяться практически в любом случае для выполнения коммутации электрических цепей. Поэтому на современном потребительском рынке контакторы практически вытеснили пускатели и успешно выполняют их функции.

блок-контактор — Викисловарь

Содержание

  • 1 Русский
    • 1.1 Морфологические и синтаксические свойства
    • 1.2 Произношение
    • 1.3 Семантические свойства
      • 1.3.1 Значение
      • 1.3.2 Синонимы
      • 1.3.3 Антонимы
      • 1.3.4 Гиперонимы
      • 1.3.5 Гипонимы
    • 1.4 Родственные слова
    • 1.5 Этимология
    • 1.6 Фразеологизмы и устойчивые сочетания
    • 1.7 Перевод
    • 1.8 Библиография

Морфологические и синтаксические свойства[править]

падеж ед. ч. мн. ч.
Им. блок-конта́ктор блок-конта́кторы
Р. блок-конта́ктора блок-конта́кторов
Д. блок-конта́ктору блок-конта́кторам
В. блок-конта́ктор блок-конта́кторы
Тв. блок-конта́ктором блок-конта́кторами
Пр. блок-конта́кторе блок-конта́кторах

блок-конта́ктор

Существительное, неодушевлённое, мужской род, 2-е склонение (тип склонения 1a по классификации А. А. Зализняка).

Корень: -блок-; корень: -контакт-; суффикс: -ор [Тихонов, 1996].

Произношение[править]

  • МФА: [ˌbɫok kɐnˈtaktər]

Семантические свойства[править]

Значение[править]
  1. контактор для переключения цепей управления и сигнализации ◆ Блок-контактор из трех однофазных контакторов смонтирован на одной плите. И.А. Якобсон, «Испытания переключающих устройств силовых трансформаторов», 1970 г.
Синонимы[править]
Антонимы[править]
Гиперонимы[править]
  1. контактор
Гипонимы[править]

Родственные слова[править]

Ближайшее родство
  • существительные: блок

Этимология[править]

Происходит от ??

Фразеологизмы и устойчивые сочетания[править]

Перевод[править]

Список переводов

Библиография[править]

Interrobang.svg Для улучшения этой статьи желательно:
  • Добавить синонимы в секцию «Семантические свойства»
  • Добавить сведения об этимологии в секцию «Этимология»
  • Добавить хотя бы один перевод в секцию «Перевод»

Контактор - это... Что такое Контактор?

        электромагнитный, электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления электрическими машинами и аппаратами в установках постоянного и переменного тока при напряжениях до 500—650 в и силе тока до 600 а.

         По числу пар контактов, включаемых в силовую цепь, различают одно- и многополюсные К. Однополюсный К. (рис.) содержит пару контактов — неподвижный 1 и подвижный 2. Подвижный контакт укреплен на якоре 3 электромагнита (втягивающая катушка 5 — на сердечнике 4). При подаче управляющего тока в катушку 5 якорь 3 притягивается к сердечнику 4 и контакты 1 и 2 замыкаются. К., как правило, снабжаются дугогасительной системой 6 для гашения электрической дуги, возникающей при размыкании контактов (разрыве электрической цепи с током I). Включение К. производится нажатием кнопки управления, установленной в цепи питания втягивающей катушки (на рис. не показана). Различают К. с замыкающими (нормально разомкнутыми) и размыкающими (нормально замкнутыми) контактами.

         Втягивающая катушка потребляет ток весьма незначительный по сравнению с током в коммутируемой цепи. К. бывают с втягивающей катушкой постоянного тока и контактной системой для включения и выключения постоянного тока и с втягивающей катушкой переменного тока и контактной системой для переменного тока. Изготовляются также К. с контактной системой для переменного тока и втягивающей катушкой постоянного тока. В ряде конструкций К. контакты во включенном положении удерживаются защёлкой. Блок-контакты, конструктивно связанные с защёлкой, автоматически отключают питание втягивающей катушки при замыкании основных контактов. В этом случае включенное положение К. не зависит от того, включено или нет питание втягивающей катушки. Для размыкания контактов в подобном К. используется отдельная отключающая катушка. К. допускают несколько миллионов включений-выключений. Их выпускают в качестве автономных, самостоятельно устанавливаемых устройств, а также встроенными в магнитные пускатели (См. Магнитный пускатель) и в рабочие машины и установки.

         Лит.: Бабиков М. А., Электрические аппараты, ч. 2, М.— Л, 1956; Чунихин А. А., Электрические аппараты, М., 1967.

         В. К. Иванов.

        Схема устройства однополюсного электромагнитного контактора.

        Схема устройства однополюсного электромагнитного контактора.

контактор - это... Что такое блок-контактор?


блок-контактор
блок-контактор

сущ., кол-во синонимов: 1


Словарь синонимов ASIS. В.Н. Тришин. 2013.

.

Синонимы:
  • блок-контакт
  • блок-корпус

Смотреть что такое "блок-контактор" в других словарях:

  • блок-контактор — блок контактор, блок контактора …   Орфографический словарь-справочник

  • Блок-контактор —         контактор для переключения цепей управления и сигнализации. В Б. к. имеется несколько групп Блок контактов, которые могут коммутировать цепи постоянного или переменного тока силой до 20 а. Б. к. снабжаются электромагнитным приводом,… …   Большая советская энциклопедия

  • блок-контактор — блок конт актор, а …   Русский орфографический словарь

  • блок-контактор — блок/ контакт/ор/ …   Морфемно-орфографический словарь

  • блок-контактор — а, ч. Сукупність кількох груп блок контактів …   Український тлумачний словник

  • контактор — таймтактор, замыкатель Словарь русских синонимов. контактор сущ., кол во синонимов: 4 • блок контактор (1) • …   Словарь синонимов

  • Контактор — Принципиальная схема конструкции трёхфазного контактора: 1 Катуш …   Википедия

  • Контактор —         электромагнитный, электрический аппарат, предназначенный для частых включений и выключений (до 1500 переключений в час) электрических силовых цепей постоянного и переменного тока. Широко применяется для дистанционного управления… …   Большая советская энциклопедия

  • Словарь метротерминов — Эта страница глоссарий. Приведены основные понятия, термины и аббревиатуры, встречающиеся в литературе о метрополитене и железной дороге. Подавляющее большинство сокращений пришли в метрополитен с железной дороги напрямую или образованы по… …   Википедия

  • ГОСТ Р 51731-2001: Контакторы электромеханические бытового и аналогичного назначения — Терминология ГОСТ Р 51731 2001: Контакторы электромеханические бытового и аналогичного назначения оригинал документа: 3.2.5 автоматический выключатель: Контактный коммутационный аппарат, способный включать, проводить и отключать токи при… …   Словарь-справочник терминов нормативно-технической документации

Конструкция, принцип работы, типы и различия

Контактор - это одна из основных частей электрической цепи, которая может стоять на собственном устройстве управления мощностью или в составе пускателя. Они используются для подключения и отключения линий электропитания, проходящих через линии электропередач, или для многократного установления и прерывания электрических цепей. Они используются при легких нагрузках, сложном машинном управлении. Они используются с двигателями, трансформаторами, нагревателями. Его можно рассматривать как точку пересечения между цепью управления и цепью питания, поскольку она управляется цепью управления, а также управляет цепью между цепью питания и нагрузкой.Эта статья посвящена важности контактора и электрического поля.

Что такое контактор?

Определение: Контакторы - это коммутационные устройства с электрическим управлением, которые используются для электрического переключения. Основная работа этого реле аналогична работе реле, но с той лишь разницей, что подрядчики могут пропускать большой ток по сравнению с реле до 12500 А. Они не могут обеспечить защиту от короткого замыкания или перегрузки, но могут разорвать контакт при возбуждении катушки.


Конструкция контактора

Контактор состоит из двух железных сердечников, один из которых закреплен, а другой является подвижной катушкой и представляет собой изолированную медную катушку.Где медная катушка расположена на неподвижном сердечнике. Есть шесть основных контактов для подключения питания, три из которых являются фиксированными, а три других - подвижными. Эти контакты изготовлены из чистой меди, а точки контакта - из специального сплава, выдерживающего высокий пусковой ток и температуру. Пружина, которая расположена между катушкой и подвижным сердечником, вспомогательные контакты могут быть нормально разомкнутыми или замкнутыми. Главные контакты включают и отключают слаботочные нагрузки, такие как катушка контакторов, реле, таймеры и многие другие части схемы управления, подключенные к контактному механизму.Трехфазный источник питания переменного тока, предусмотренный для схемы, показанной ниже,

Circuit-Diagram-of-Contactor Circuit-Diagram-of-Contactor Принципиальная схема контактора

Он состоит из трех основных частей:

Катушка

Обеспечивает усилие, необходимое для замыкания контакт. Катушка также называется электромагнитом. Кожух используется для защиты катушки и контактора.

Корпус

Он действует как изолятор и протектор, который защищает цепь от любых электрических контактов, пыли, масла и т. Д.Они изготовлены из различных материалов, таких как нейлон 6, бакелит, термореактивный пластик и т. Д.


Контакты

Основная функция этого устройства заключается в том, что он передает ток к различным частям цепи. Подразделяются на контактные пружины, подмышечные контакты и силовые контакты. Где каждый из контактов выполняет свои функции, что объясняется принципом работы контактора.

блок-схема контактора

Принцип работы контакторов

Электромагнитное поле генерируется всякий раз, когда протекает ток, когда движущиеся катушки притягиваются друг к другу.Сначала электромагнитная катушка потребляет большой ток. Подвижный контакт выталкивается вперед движущимся сердечником, в результате сила, создаваемая электромагнитом, удерживает подвижный и неподвижный контакты вместе.

  • При обесточивании катушка контактора под действием силы тяжести или пружины перемещает электромагнитную катушку в исходное положение, и в цепи нет протекания тока.
  • Если контакторы запитаны переменным током, небольшая часть катушки представляет собой заштрихованную катушку, где магнитный поток в сердечнике немного задерживается.Этот эффект слишком средний, так как он предотвращает гудение ядра на удвоенной частоте линии. Существуют внутренние процессы критической точки, обеспечивающие быстрое срабатывание, так что контакторы могут открываться и замыкаться очень быстро.
  • Из рисунка питание подается с помощью переключателя, то есть, когда переключатель замкнут, ток проходит через катушку контактора и присоединяет подвижный сердечник. Контактор, прикрепленный к подвижному сердечнику, замыкается, и двигатель запускается. Когда переключатель отпускается, электромагнитное напряжение возбуждает пружинное устройство, останавливает подвижную катушку обратно в исходное положение, и питание двигателя прекращается.

Как правильно выбрать замену контактора?

Правильная замена для этого может быть выбрана следующим образом.

  • Во-первых, следует проверить напряжение катушки, которое является напряжением, используемым для включения контактора.
  • Проверка наличия вспомогательных контактов, то есть количества открытых и закрытых узлов, используемых в контакторе.
  • Проверка рейтинга, который указан в нем в виде таблицы.

Концепция подавления дуги возникает всякий раз, когда контакты разомкнуты или замкнуты.Если происходит пробой большой нагрузки, образующаяся дуга повреждает контакты. Наряду с этим, если температура высока, дуга вызывает образование вредных газов, таких как окись углерода, что приводит к сокращению срока службы двигателей.

Типы контакторов

Они классифицируются на основе трех факторов:

  • Используемая нагрузка
  • Текущая мощность и
  • Номинальная мощность.
Ножевой выключатель

Это первый контактор, который использовался для управления электродвигателем в конце 1800-х годов.Он состоит из металлической полосы, которая действует как переключатель при подключении и отключении соединения. Но недостатком этого метода является то, что процесс переключения происходит очень быстро, из-за чего в медном материале возникает коррозия, в зависимости от мощности тока размер двигателя увеличивается, что приводит к значительным физическим повреждениям.

ножевой выключатель
Ручной контактор

Недостатки ножевых подрядчиков преодолеваются с помощью ручного контактора. Вот некоторые из них:

  • Выполняемая операция безопасна
  • Они должным образом заключены в кожух для защиты от проблем внешней среды
  • Размер ручного разъема небольшой
  • Используется только один разрыв
  • Управление переключателями осуществляется с помощью контактора.
ручной контактор

Магнитный контактор

Он работает электромагнитно, то есть им можно управлять дистанционно, меньшего количества тока достаточно для выполнения соединения и удаления соединения. Это самый совершенный контактор.

Разница между контакторами переменного тока и контакторами постоянного тока

Различия между контакторами переменного и постоянного тока заключаются в следующем:

Контакторы переменного тока Контакторы постоянного тока
гашение дуги возникает при размыкании контакта. Они специально разработаны для подавления электрического дуги при переключении в цепи постоянного тока.
Они не используют диод свободного хода Они используют диод свободного хода
Время разделения меньше Время разделения больше, если нагрузка велика, к главному контакту подключена шунтирующая нагрузка.

Преимущества

Ниже приведены преимущества контактора

  • Быстрое переключение
  • Подходит как для устройств переменного, так и для постоянного тока
  • Простая конструкция.

Недостатки

Ниже перечислены недостатки контактора.

  • При отсутствии магнитного поля катушка может гореть.
  • Старение компонентов вызывает коррозию материалов при воздействии влаги.

Применение контакторов

Ниже приводится применение контакторов

Часто задаваемые вопросы

1). В чем разница между реле и контактором?

Основное различие между реле и подрядчиком заключается в том, что

для переключения высокого напряжения

Реле

Контактор

Реле используется для переключения низкого напряжения
Релейный контактор аналогичен вспомогательному контактору.

Есть два типа контакторов вспомогательный и силовой

Размер реле маленький Размер контактора большой
Ремонт не подлежит Ремонт

2). Для чего используется контактор?

Это переключатель, используемый для переключения нагрузки большой мощности и защиты двигателя от внешних повреждений.

3). Что такое нормально замкнутый контактор?

Нормально замкнутый контактор может быть представлен как NC, что означает, что соединение установлено и цепь нормально включена.

4). Как подключить трехфазный контактор?

Подключение трехфазного контактора выполняется следующим образом.

  • Отключите источник питания
  • Трехцветные фазные провода подключены к трем клеммам T1, T2, T3 машины
  • Подключите источник питания и пропустите ток течь.

5). Как подобрать контактор?

Его величина является произведением 100% и тока полной нагрузки.

Таким образом, это все о контакторе, это электрический выключатель, используемый в электрических цепях, таких как схемы переключения электродвигателей или емкостные схемы переключения.Они переносят сильный ток в различные части цепи. Они работают, возбуждая электромагнитную катушку внутри нее, когда катушка находится под напряжением, подвижные контакты перемещаются к неподвижным контактам и замыкают цепь. Вот вам вопрос, какова функция контактора?

Как подключить контакторный блок

Используйте только провод на 600 вольт.
Шнур лампы, удлинители не рассчитаны на 600 вольт.
Используйте только медный провод. Алюминиевая проволока представляет собой опасность возгорания, и ее следует избегать. или установлен профессионалом.
30 выключатель ампер использовать 10 калибр /
120-240 вольт 30 ампер розетка может быть установлен только на 30-амперный выключатель / использовать провод 10 калибра ... не может быть подключенным к выключателю 15-20-40 ампер.

Оранжевый / калибр # 10 провод, с массой ... 30 ампер. Безопасный максимум: 30 x 80% = 24 ампера.
Купить:
10-2 манометр / 30 А
10-3 / 30 ампер
Southwire электроинструменты
желтый 12 калибр 20 ампер
120 вольт 20 ампер розетка может быть установлена ​​на 20 ампер выключателе, но не выключатель на 15 ампер / используйте провод 12 га.
... нельзя подключать к выключателю на 30-40 А.

Желтый / калибр # 12 провод, с массой ... 20 ампер. Безопасный максимум 16 ампер.
Купить:
12-2 манометр / 20 А
12-3 / 20 А

НМБ - домашняя проводка
УФ - подземная
Рулоны из многожильного провода

Белый 14 калибр 15 А
120 В 15 А розетка, AFCI, GFCI, таймер, переключатель и т. Д. Могут быть установлены на выключателе на 15 или 20 ампер.Никогда не подключайте провод 15 калибра к Автоматический выключатель на 20-30-40 ампер.

Белый / калибр # 14 провод, с землей ... 15 ампер. Безопасный максимум 12 ампер.
Купить:
14-2 манометр / 15 А
14-3 / 15 ампер

НМБ домашний электропроводка
УФ подземная

50-60 использование выключателя 6 калибра /
розетка 240 вольт 50 может быть установлена ​​только на выключатель 50 ампер

Купить:
6-2 провод
Southwire электроинструмент
НМБ домашний проводка
УФ подземная
40-50 использование выключателя 8 калибра /
Розетка 240 вольт 40 ампер может быть установлена ​​только на выключатель 40 или 50 ампер

Купить:
8-2 провод
Southwire электроинструмент
НМБ домашний проводка
УФ подземная

Медь провод заземления.
Каждое устройство, нагрузка, металлический корпус и т. Д. Должны быть заземлены. Провод заземления должен быть непрерывным на протяжении всей установки, никогда не включаться-выключаться, никогда не использовался в качестве нейтрального провода.
Обычно ... используйте тот же размер, что и другой провод в цепи
Купить:
Медный провод заземления 12 калибра
Заземление провод
зеленый провод заземления
Земля косички
Земля стержни / заземляющие зажимы на Amazon

Бронированный кабель можно использовать как заземленное соединение, и защитит провода от повреждений.Металл можно запитать от нарушение изоляции.

Нет металлические гибкие кабели должны иметь заземление провод, но не имеет опасности короткого замыкания, вызывающего травма от шока.

Все кабелепроводы ... металлические, пластиковые ... гибкие и жесткие ... должны быть прикреплены к конструкции и прикреплены к ограждениям, ящикам.
Движение, повреждение и ухудшение являются основными причинами поражения электрическим током. отказ.
Купить:
бронированный кабель
Southwire бронированный резак для кабеля
Неметаллический гибкий кабелепровод
Power хлыст
Тянуть ящики


Электрооборудование инструменты должны быть изолированы.
Всегда лучше отключать питание, но проблемы с нарушением изоляции, отсутствием правильного заземления, отсутствия GFCI, нестандартной проводки, генератора работа без автоматического переключателя, и другие проблемы создают риск любой, кто работает на электроэнергии.

Купить:
Электрик наборы инструментов
Klein tools
Инструменты комплекты


12 га Многожильный провод подходит для кабелепровода с несколько проводов ... но многожильный не может быть установлен под винт терминалы на розетках, выключатели, таймеры и т. д. без риска... тепла вызывая растопыренные пряди ... которые расшатываются ... и начинают дугу. Подключите многожильный к короткому куску сплошного медного провода и прикрепите твердый к винтовой клемме. Не паяйте жилую или коммерческую проводку.
Купить:
рулонов из многожильного провода

Защитить отсутствие повреждений проводки
Используйте кусачки вместо плоскогубцев или отвертки для удаления скоб (и ногти). Не повредите кабель или провода внутри кабеля.

-Код говорит: Кабель ДОЛЖЕН БЫТЬ закреплен без повреждения внешней покрытие.NEC sec. 336-15
Купить
Конец кусачки на Amazon



электрически изолированные инструменты
При снятии изоляции с провода НЕ допускайте царапин и надрезов на поверхности. медной проволоки. Это увеличивает сопротивление и нагрев проводов и создает возможные слабые точка.
Купить инструменты:
Wire стриптизерши на Amazon
Linesman плоскогубцы
Утилита нож на амазонке

Мультиметры
Напряжение проверяется по двум отдельным проводам. Ом или сопротивление протестировано на обоих концы той же проволоки.Сила тока проверяется по одной или двум точкам на одном и том же провод.
Купить:
Аналог. мультиметр
Мультиметры на Amazon
Klein мультиметр
Electric тестеры в Amazon
Clampmeter для проверки расхода усилителя на линии
.

Что такое контактор? | Library.AutomationDirect.com

Контакторы специализированная форма реле, способная переключать нагрузки более высокой мощности, такие как двигатели, освещение и электрические обогреватели.

Включение больших электрических нагрузок, таких как двигатели, включение и выключение освещения и обогревателей - обычное требование автоматизации. Приложения встречаются в коммерческих зданиях, промышленном оборудовании и транспортных средствах. Фундаментальный Устройство для коммутации электроэнергии называется контактором .Контакторы в основном это усиленные реле, но с некоторыми специальными функциями для управления нагрузки большой мощности.

В предыдущем посте уже подробно обсуждались реле управления. В этом сообщении в блоге рассказывается, почему используются контакторы, как они работают, используемая терминология, некоторые ключевые функции и где они обычно устанавливаются.

Почему используются контакторы?

Контакторы

используются для приложений большой мощности. Они позволяют более низкому напряжению и току переключать цепь с гораздо большей мощностью, поэтому они, как правило, больше и более надежны, чем реле управления, что позволяет им включать и выключать более мощные нагрузки в течение многих тысяч циклов (Рисунок 1) ,Стандартные управляющие реле обычно имеют номинальные токи контактов 10 А или меньше при 250 В переменного тока или меньше. Контакторы, с другой стороны, выдерживают гораздо более высокие контактные характеристики до многих сотен ампер и обычно рассчитаны на работу при 600 В переменного тока.

definite purpose contactors Рис. 1 Контакторы определенного назначения могут быть экономичным выбором для определенных нагрузок HVAC и охлаждения.

Очень распространенная категория электрических контакторов включает устройства, разработанные в соответствии со стандартами Международной электротехнической комиссии (МЭК), которые преобладают в Европе, но также используются в Северной Америке.Контакторы IEC имеют компактную модульную конфигурацию и доступны многие электрические размеры (Рисунок 2). Конечным пользователям всегда необходимо убедиться, что любые компоненты, которые они выбирают, соответствуют потребностям приложения, имеют любые другие требуемые рейтинги, такие как UL, и соответствуют всем применимым нормам и правилам при эксплуатации.

Обратите внимание, что некоторые управляющие реле рассчитаны на ток более 10 А, а некоторые контакторы - менее 10 А. Технически реле управления может переключать некоторые силовые нагрузки, а контактор может использоваться для управления.Однако лучше всего использовать устройства, подходящие для предполагаемой службы.

IEC contactors Рис. 2: Контакторы IEC и устройства защиты от перегрузок предлагаются в широком диапазоне номиналов и поставляются в компактных корпусах с различными аксессуарами и опциями.

Как работают контакторы Работай?

Стандартные контакторы - это электромеханические устройства как и реле, с электрическим соленоидом , катушка , расположенная так, чтобы замкнуть механические контакты , когда под напряжением .Типовые контакторы иметь пружинный механизм, как и реле, но он больше и больше мощный для положительного размыкания грузонесущих контактов, когда катушка обесточена . В противном случае высокий ток может привести к отказу контактов, если они сваривают все вместе.

Кроме того, из-за больших нагрузок возникает большее искрение, чем контакты открыты. Таким образом, контакторы могут направлять дугу. вдали от контактов, чтобы быстро погасить или погасить дугу и сохранить контактная жизнь.Более специализированные устройства, называемые вакуумными контакторами, могут использоваться для коммутируемые напряжения выше 600 В переменного тока, поскольку дуга быстро гаснет в вакуум.

Связаться Конфигурации и приложения

Еще одно различие между реле и контакторами заключается в контактные договоренности. Реле управления доступны с различным количеством Н.О., N.C. и / или N.O./N.C. контакты для выполнения широкого круга задач, а реле может работают намного быстрее, чем контакторы.

С другой стороны, контакторы

обычно используются для включения питание при подаче напряжения.Поэтому контакторы обычно предлагают Н.О. для основного силовые контакты, также известные как полюса . Конечно, есть контакторы. с Н.З. контактами, а иногда каждый контакт представляет собой сменный картридж. Вот несколько схем силовых полюсов контактора, с общим применением для каждого (Рисунок 3):

IEC contactors Рис. 3. Здесь показаны общие схемы подключения контактора, изображающие типовые соединения для 1-полюсного + шунтирующего, 2-полюсного и 3-полюсного устройств.
  • 1-полюсный: для работы с нагрузкой 12 В постоянного тока на автомобиле
  • 1-полюсный + шунт: для работы 2-проводного 1-фазного Нагрузка 120 В переменного тока, как вентилятор (сквозное шунтирующее соединение не переключается и предназначен для удобства подключения)
  • 2-полюсный: для работы от 3-проводной однофазной сети 240 В перем. нагрузка как у бытового кондиционера
  • 3-полюсная: для работы от 3-проводной 3-фазной сети 480 В переменного тока нагрузка как у промышленного двигателя
  • 4-полюсная: для переключения всех фаз и нейтрали для трехфазной нагрузки
Контакторы

могут использоваться для частого включения и выключения нагрузки.В других случаях они являются частью цепи аварийной остановки, где могут оставаться находится под напряжением в течение длительного времени для обеспечения основного питания оборудования, но будет обесточьте оборудование, если сработала цепь аварийного останова.

Кроме того, иногда желательно для цепей управления для взаимодействия с контакторами, но было бы расточительно использовать контактор силовой столб для небольшой цепи управления. Поэтому большинство контакторов предлагают дополнительные вспомогательные контакты, которые устанавливаются сбоку или сверху и обеспечивают гораздо больший контроль контакты в различных конфигурациях (при гораздо меньших номиналах, обычно ниже 10А) для проводки управления.Специализированные контакты способны передавать меньшие токи и напряжения за счет материала и конструкции контактов, с высоким удерживающее давление и очень низкий внутренний импеданс.

Многие контакторы IEC могут принимать несколько сумматоров вспомогательные контакты для верхнего монтажа. Если требуется множество цепей управления переключение, это хороший вариант для достижения этой цели вместо использования множества реле управления параллельно.

Электрические характеристики

См. [AD вставить веб-ссылку на «Что такое реле?» блог] для получения более подробной информации о терминологии электрических реле и контакторов.Важно просмотреть спецификации реле и контакторов, чтобы убедиться, что контакт будет работать должным образом. Некоторые контакты по-разному рассчитаны на определенные нагрузки, два основных типа:

  • Резистивный: обычно используется с нагревателями и лампами накаливания освещение
  • Индуктивное: обычно используется с двигателями, соленоидом катушки или трансформаторы

Поскольку контакторы часто работают с нагрузками двигателя, это обычно производители должны предоставить таблицы, касающиеся допустимой мощности, вместе с током полной нагрузки контакторов для различных нормальных рабочих режимов напряжений.Это помогает пользователю выбрать правильный размер. Кроме того, IEC перечисляет многие категории использования, определяющие типичные приложения, чтобы помочь пользователям с выбор контактора. Обратите внимание, что каждое реле или контактор может иметь разные рейтинги основаны на стандартах UL или IEC. Столбы мощности будут иметь разные номиналы. чем вспомогательные полюса.

Когда контакты рассчитаны на нагрузки постоянного тока, обычно это намного меньшая сила тока, чем для нагрузки переменного тока. Более высокие нагрузки переменного тока могут быть отключены контактов, потому что в цепях переменного тока происходит быстрое пересечение нулевого напряжения, что упрощает чтобы погасить дугу.

Поскольку контакторы больше реле, они обычно имеют более высокое энергопотребление и тепловыделение, что необходимо учитывать при проектирование корпусов, в которых они размещаются. Также схема управления должны быть тщательно спроектированы для обеспечения достаточного напряжения катушки или контактора. может треп .

Установка контактора

Контакторы обычно выбираются, размеры и заказываются по их предполагаемая сила тока полной нагрузки. Обычно это нормально, чтобы увеличить контактор, но никогда не занижать его.Некоторые пользователи пытаются ограничить свой выбор, чтобы минимизировать количество заказываемых деталей, даже если они время от времени превышают размер компонента.

Малые контакторы могут использовать монтаж на DIN-рейку, а некоторые контакторы используют свои собственные специализированные монтажные пластины или могут быть просто щитовые. Контакторы большего размера довольно тяжелые и обычно должны быть прикручены к задняя панель корпуса. Обратите внимание, что хотя промышленные реле часто снимаются и подключены к стационарно подключенным базам, этого обычно не происходит с контакторы.Контакторы обычно устанавливаются и подключаются к месту и должны быть без болтов и без проводов при замене (Рисунок 4). Иногда контактор можно разобрать спереди для замены определенных деталей.

Большинство небольших реле имеют IP20 с защитой от прикосновения как и некоторые новые контакторы, особенно версии IEC. Однако многие более крупные контакторы будут иметь открытую конфигурацию, требующую отдельного вывода крышки. Провода либо попадают в зажимные проушины, либо иногда зажимы должны устанавливаться на провода так, чтобы их можно было закрепить на болтовых соединениях.Некоторые поставщики предлагают готовые перемычки для ускорения электромонтажа различные конфигурации. Другие полезные функции - это четко обозначенные соединения. номер модели и средство для легкого наклеивания паспортных табличек или маркеров.

Последнее замечание относительно использования контакторов с дискретным ПЛК. выходы. Если маленький контактор должен напрямую управляться ПЛК, тогда на контакторе должен быть установлен ограничитель перенапряжения для защиты ПЛК. выход из строя. Для более крупных контакторов катушка, вероятно, слишком велика, чтобы ее можно было запитывается напрямую от ПЛК, поэтому релейный выход ПЛК или промежуточное управление реле может понадобиться.Многие производители предлагают электронные катушки на более крупной раме. контакторы, которые уменьшают ток включения, обеспечивая прямое управление без промежуточного реле.

Контакторы в качестве двигателя Стартеры

Двигатели относятся к особой категории нагрузки, и NEC имеет определенные требования к защите электродвигателей от перегрузки по току и перегрузки. Когда контактор используется для управления двигателем, обычно он сочетается с перегрузкой реле для лучшей защиты двигателя и проводки фидера.Контакторы парные с реле перегрузки таким образом и используется в службе управления двигателями часто называется стартерами (рис. 5). Если контактор покупается в собранном виде с реле перегрузки его можно назвать комбинированным стартером.

Контакторы

- это универсальные устройства, широко используемые в различных промышленности. Несмотря на простоту концепции, существует множество нюансов, которые необходимо учитывать. понял, как правильно указать и применить контакторы. Это сообщение в блоге - хорошее отправной точкой, с дополнительной информацией, доступной в AutomationDirect эксперты.

,Завод по производству контакторных блоков

, производственная компания OEM / ODM по изготовлению заказных контакторных блоков

Всего найдено 266 заводов и компаний по производству контакторных блоков с 798 продуктами. Выбирайте высококачественные контакторные блоки из нашего огромного ассортимента надежных заводов по производству контакторных блоков. Золотой участник
Тип бизнеса: Производитель / Factory
Основная продукция: Контактор , автоматический выключатель, реле, стартер, переключатель
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, собственный бренд
Расположение: Вэньчжоу, Чжэцзян
Золотой участник
Тип бизнеса: Производитель / Factory , Торговая компания , Физические лица / SOHO , Другой , Group Corporation
Основная продукция: Автоматический выключатель, контактор , автоматический переключатель резерва, реле, кнопка
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Вэньчжоу, Чжэцзян
Золотой участник
Тип бизнеса: Производитель / Factory , Торговая компания , Физические лица / SOHO , Другой
Основная продукция: Силовой конденсатор, Кабельные аксессуары, Компоненты трансформатора, Компоненты трансформатора, устанавливаемые на площадку, Rmu
Mgmt.Сертификация:

ISO 9001, ISO 9000, ISO 14000

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: OEM
Расположение: Гуанчжоу, Гуандун
Бриллиантовый член
Тип бизнеса: Производитель / Factory
Основная продукция: MCB, RCCB, RCBO, MCCB, AC Контактор
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Золотой участник
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: Автоматический выключатель, распределительная коробка, выключатель и розетка, Контактор
Mgmt.Сертификация:

ISO 9001

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, OEM
Расположение: Вэньчжоу, Чжэцзян
Бриллиантовый член
Тип бизнеса: Производитель / Factory
Основная продукция: Стабилизатор напряжения AVR, автоматический выключатель, контактор переменного тока , магнитный статер, MCCB
Mgmt.Сертификация:

ISO9001: 2015

Собственность завода: Общество с ограниченной ответственностью
Объем НИОКР: Собственный бренд, ODM, OEM
Расположение: Вэньчжоу, Чжэцзян
Тип бизнеса: Производитель / Factory , Торговая компания
Основная продукция: Клемма , блок , соединитель, медная шина, латунные клеммы, шина заземления
Mgmt.Сертификация:

ISO 9001

Объем НИОКР: OEM, ODM, собственный бренд
Расположение: Вэньчжоу, Чжэцзян
Производственные линии: 5
,

Отправить ответ

avatar
  Подписаться
Уведомление о
