Что такое емкостные бесконтактные выключатели. Как работают емкостные датчики. Какие бывают виды емкостных выключателей. Где применяются емкостные датчики в промышленности и быту. Преимущества использования емкостных бесконтактных выключателей.
Что такое емкостные бесконтактные выключатели
Емкостные бесконтактные выключатели (также называемые емкостными датчиками) — это электронные устройства, предназначенные для бесконтактного обнаружения различных объектов, как металлических, так и неметаллических. Принцип их работы основан на изменении электрической емкости чувствительного элемента при приближении к нему объекта.
Основные характеристики емкостных бесконтактных выключателей:
- Срабатывают при приближении объекта на определенное расстояние (обычно 1-30 мм)
- Могут обнаруживать как проводящие, так и непроводящие материалы
- Не требуют механического контакта с объектом
- Выдают дискретный сигнал (включено/выключено)
- Имеют высокую частоту срабатывания (до сотен Гц)
- Отличаются долгим сроком службы благодаря отсутствию механических частей
Принцип работы емкостных датчиков
Принцип действия емкостного бесконтактного выключателя основан на изменении емкости колебательного контура при внесении в его электрическое поле объекта воздействия. Рассмотрим основные этапы работы емкостного датчика:
- В состоянии покоя датчик генерирует электрическое поле высокой частоты
- При приближении объекта емкость поля изменяется
- Электронная схема регистрирует изменение емкости
- При достижении порогового значения происходит переключение выходного сигнала
- Выходной каскад формирует дискретный сигнал включения/выключения
Чувствительность емкостных датчиков можно регулировать, изменяя пороговое значение срабатывания. Это позволяет настраивать их для обнаружения конкретных материалов и игнорирования помех.
Виды емкостных бесконтактных выключателей
Существует несколько основных видов емкостных бесконтактных выключателей, различающихся по конструкции и назначению:
По типу корпуса:
- Цилиндрические — в виде цилиндра с резьбой для монтажа
- Прямоугольные — в прямоугольном корпусе для установки на плоскость
- Кольцевые — в виде кольца для контроля объектов, проходящих через него
По способу монтажа:
- Утапливаемые — могут быть установлены заподлицо в металл
- Неутапливаемые — требуют выступающего монтажа
По типу выходного сигнала:
- Дискретные — выдают сигнал включено/выключено
- Аналоговые — выдают пропорциональный сигнал в зависимости от расстояния до объекта
Области применения емкостных датчиков
Емкостные бесконтактные выключатели нашли широкое применение в различных отраслях промышленности и в быту благодаря своей универсальности. Рассмотрим основные сферы их использования:
Промышленная автоматизация:
- Контроль положения и перемещения объектов на конвейерах
- Подсчет количества деталей
- Обнаружение препятствий для роботов и манипуляторов
- Контроль уровня жидкостей и сыпучих материалов в емкостях
Пищевая промышленность:
- Контроль наполнения тары
- Обнаружение посторонних предметов в упаковке
- Определение уровня жидкостей в резервуарах
Автомобильная промышленность:
- Бесконтактное открывание дверей и багажника
- Системы помощи при парковке
- Датчики дождя для стеклоочистителей
Бытовая техника:
- Сенсорные выключатели освещения
- Датчики открытия дверей холодильников и микроволновых печей
- Контроль уровня воды в стиральных и посудомоечных машинах
Преимущества емкостных бесконтактных выключателей
Использование емкостных датчиков имеет ряд существенных преимуществ по сравнению с другими типами датчиков:
- Возможность обнаружения как проводящих, так и непроводящих материалов
- Отсутствие механического износа и высокая надежность
- Нечувствительность к вибрациям и ударам
- Работа в агрессивных средах (при соответствующей защите)
- Высокое быстродействие и частота срабатывания
- Возможность регулировки чувствительности
- Компактные размеры и простота монтажа
Как выбрать емкостной бесконтактный выключатель
При выборе емкостного датчика для конкретного применения следует учитывать несколько ключевых параметров:
- Расстояние срабатывания — на каком расстоянии должен обнаруживаться объект
- Тип обнаруживаемого материала — для металлов или диэлектриков
- Условия эксплуатации — температура, влажность, наличие агрессивных сред
- Тип выходного сигнала — дискретный или аналоговый
- Напряжение питания и нагрузочная способность
- Габаритные размеры и способ монтажа
- Степень защиты корпуса (IP)
Правильный выбор емкостного бесконтактного выключателя позволит обеспечить надежную и эффективную работу автоматизированной системы.
Перспективы развития емкостных датчиков
Технологии емкостных бесконтактных выключателей продолжают развиваться. Основные направления совершенствования включают:
- Увеличение расстояния срабатывания
- Повышение помехоустойчивости
- Миниатюризация конструкции
- Интеграция с интеллектуальными системами управления
- Расширение функциональных возможностей
Развитие этих технологий позволит еще больше расширить сферы применения емкостных датчиков и повысить эффективность автоматизированных систем в различных отраслях.
Бесконтактные выключатели света: виды и преимущества
Бесконтактный выключатель используется для автоматического включения и выключения света. Встроенные инфракрасные датчики обеспечивают включение освещения в момент приближения людей. Когда в помещении никого нет, система отключает осветительные приборы. Это способствует снижению затрат на электроэнергию и увеличению ресурса ламп.
Например, бесконтактные выключатели применяют для освещения в коридорах и на лестничных площадках. В таких случаях свет включается, когда человек входит. При отсутствии движения, если на площадке никого нет, свет выключается.
К составным частям бесконтактного выключателя относятся:
- чувствительный элемент;
- схема обработки сигнала;
- силовой ключ.
Разновидности
Существует несколько типов датчиков, входящих в состав бесконтактных моделей:
- емкостные;
- индуктивные;
- оптические;
- ультразвуковые.
Емкостные датчики
Суть работы емкостного выключателя света заключается в том, что электрическая емкость образуется при приближении людей. Это позволяет запустить контур мультивибратора, задающего время.
Объем емкости возрастает, а частота снижается, если приблизиться к прибору. Минимальная частота датчика вызывает срабатывание устройства на включение. Если человек отдаляется от помещения, происходит отключение. Чувствительный элемент в устройстве работает за счет пластины, находящейся на конденсаторе, подключенном к мультивибратору.
Иногда емкостные бесконтактные модели похожи на обычные настенные выключатели, но без использования клавиш. Очень удобно иметь подобного вида устройство на кухне, чтобы не прикасаться к нему своими руками.
Индуктивные датчики
Работа бесконтактных моделей такого типа обусловлена передвижением магнита. Датчики содержат металлический или намагниченный сердечник. Электрические импульсы создаются, если объект находится близко или далеко. В момент, когда превышено напряжение порогового элемента, обрабатывается сигнал. Далее включается триггер, который открывает ключ.
Например, человек, который входит в помещение, имеет связку ключей, что вызовет реакцию датчика на металл. Бесконтактные модели с индуктивным датчиком отличаются от емкостных вариантов отсутствием чувствительности к влажному воздуху или смене плотности.
При установке устройств стоит учитывать, что входящие люди должны иметь металлический предмет. Поэтому, к примеру, для бани такой выключатель не подойдет.
Оптические датчики
В состав оптических приборов входят фототранзисторы и светодиод. Помехи от освещения не мешают функционированию светодиодного элемента. Суть работы устройства — прерывать либо отражать поток света. Чтобы осветить небольшие участки помещения, используются светодиодные ленты.
Ультразвуковые датчики
Данные устройства работают благодаря кварцевым звуковым излучателям. Для этого необходимо настроить на нужную частоту приемник, который будет давать реакцию на звук. Ультразвуковые модели иногда называют датчиками движения и объема. При возникновении движения, вызванного присутствием людей, распределение звуковой волны меняется, датчик получает измененный сигнал.
Концевые выключатели
В основном бесконтактные выключатели используются в промышленности. Емкостные выключатели являются основой различных уровневых датчиков, находящихся в дозаторах. Это обеспечивает контроль над определенными материалами, например, при наполнении емкости жидкостью концевой выключатель срабатывает, чтобы вовремя прекратить поступление вещества.
Как это работает
Бесконтактные модели имеют чувствительный элемент, принцип действия которого зависит от условий функционирования и нужного быстродействия. Так как индуктивные выключатели реагируют на нагрузку и передвижение, их используют в системах безопасности. Эти приборы нечувствительны к загрязнениям, поэтому их применяют в различных технологических процессах.
Концевые бесконтактные выключатели востребованы на таком производстве, где нужна особая точность. Оптические сенсоры применяют в станкостроении, а также для регулировки движения деталей, автоматических ворот.
Преимущества бесконтактных моделей
Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.
Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:
- Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
- Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.
Бесконтактные выключатели отличаются от традиционных моделей высокой надежностью. Работа современных приборов заключается в использовании транзисторных ключей, имеющих незначительное сопротивление. Это способствует проведению значительных токов с отсутствием перегрева.
Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.
ТЕКО: CSN ET81A5-12G-20-LZ-H — Емкостной выключатель
3-х проводной емкостной выключатель с заземлением на постояное / переменное напряжение
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
CSN ET81A5-12G-20-LZ-H — невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 20 мм, рабочий зазор: 0…16 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (Размыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения ≤25 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN ET81A5-12G-20-LZ-H выполнен в неразборном корпусе, материал изготовления Д16Т (ЛС59-1), степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: М30х1,5х112. Предназначен для работы при температуре: -15°С…+105°С.
Подключение: Клеммник 1,5 мм² max
Технические характеристики
| Параметр | Значение |
|---|---|
| Гистерезис | 5…20% |
| Рабочие напряжения 1, U раб. 1 | 20…250 В / 20…320 В DC/AC |
| Диапазон температур | -15°С…+105°С |
| Заземление | Есть |
| Наличие комплексной защиты | Есть |
| Максимальный ток, I макс (при t=20 мс) | 3 A f=1 Гц |
| Материал изготовления корпуса | Д16Т (ЛС59-1) |
| Зазор (номинальный), мм | 20 мм |
| Остаточный ток | ≤5 мА |
| Падение напряжения при Iраб, Ud | ≤5 В |
| Подключение / Коннектор | Клеммник 1,5 мм² max |
| Зазор (рабочий), мм | 0…16 мм |
| Рабочий ток, Iраб | 10…500 мА (при ≤75°C) / 10…150 мА (при > |
| Габариты корпуса, мм | М30х1,5х112 |
| Индикация на датчике | Есть |
| Установка в металл | Невстраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP65 |
| Контакт / выход | Размыкающий |
| Максимальная частота переключения, Fмакс | ≤25 Гц |
Габариты:
Подключение:
ТЕКО: CSN IC7P5-31P-50-LZS4-C — Емкостной выключатель
3-х проводной емкостной выключатель с диапазоном рабочих температур -45°С…+65°С
Доставка: По всей России
Отгрузка осуществляется транспортными компаниями на Ваш выбор.
Мы рекомендуем:
ЖелДорЭкспедиция |
Деловые линии |
CSN IC7P5-31P-50-LZS4-C — невстраиваемый емкостной датчик. Предназначен для бесконтактной коммутации в механизмах исполнительных устройств. Применяется в промышленных устройствах, станках, линиях и системах.
Датчик имеет чувствительную поверхность, представляющую собой два электрода конденсатора. При появлении объекта в чувствительной зоне (Номинальный зазор: 50 мм, рабочий зазор: 0…40 мм) емкость между электродами увеличивается, изменяется амплитуда колебаний встроенного генератора и срабатывает пороговое устройство. Электронный ключ датчика формирует выходной сигнал (PNP Замыкающий), а на корпусе датчика загорается сигнализирующий светодиод. Максимальная частота переключения 25 Гц. Для срабатывания датчика не требуется непосредственного контакта с объектом. Отсутствие механических воздействий и износа обеспечивает высокую долговечность и надежность емкостного датчика.
Датчик емкостной CSN IC7P5-31P-50-LZS4-C выполнен в неразборном корпусе, материал изготовления Полиамид, степень защиты от пыли и влаги IP65. Габаритные размеры корпуса: 80х80х40. Предназначен для работы при температуре: -45°С…+65°С.
Подключение: Соединитель S19, S20
Технические характеристики
| Параметр | Значение |
|---|---|
| Гистерезис | 3…15% |
| Рабочие напряжения 1, U раб. 1 | 10…30 В DC |
| Диапазон температур | -45°С…+65°С |
| Наличие комплексной защиты | Есть |
| Материал изготовления корпуса | Полиамид |
| Зазор (номинальный), мм | 50 мм |
| Падение напряжения при Iраб, Ud | ≤2,5 В |
| Подключение / Коннектор | Соединитель S19, S20 |
| Зазор (рабочий), мм | 0…40 мм |
| Рабочий ток, Iраб | 400 мА |
| Габариты корпуса, мм | 80х80х40 |
| Индикация на датчике | Есть |
| Установка в металл | Невстраиваемый |
| Уровень защиты ГОСТ 14254-96 | IP65 |
| Контакт / выход | PNP Замыкающий |
| Максимальная частота переключения, Fмакс | 25 Гц |
Габариты:
Подключение:
Емкостной бесконтактный выключатель своими руками
Данная схема представляет собой двойной емкостный бесконтактный (сенсорный) выключатель с двумя выходами с открытым стоком с нагрузкой до 0,2 A. Работа емкостного переключателя основана на косвенном измерении емкости сенсорных полей.
Измерение это выполняется следующим образом. Вначале на выходе микроконтроллера 3 (2), который соединен с сенсорным полем, устанавливается высокий уровень (примерно 5 В). Это приводит к зарядку конденсатора С1 (С2) и заряда емкости поля. Затем запускается внутренний таймер микроконтроллера.
Конденсатор начинает разряжаться через R4 (R7), что в свою очередь вызывает падение напряжения на соответствующем выводе микроконтроллера. Когда напряжение, на входе микроконтроллера, падает ниже порога переключения для низкого уровня (около 2 В), то запускается прерывание.
Обработчик прерываний останавливает таймер и считывает полученное значение. Это значение пропорционально времени разряда емкости поля. Поле, которое было нажато (приложен палец) имеет большую емкость, поэтому и время разряда тоже будет больше. В программе микроконтроллера не установлено конкретное значение времени разряда, поскольку оно будет зависеть от конкретной формы и размера сенсорного поля.
Электрический паяльник с регулировкой температуры
Мощность: 60/80 Вт, температура: 200’C-450’C, высококачествен…
Происходит всего лишь регистрация увеличения времени разряда в последовательных измерениях, что свидетельствует об отклике системы. Этот метод позволяет сделать схему устойчивой к помехам и подключить внешние сенсорные поля больших размеров.
Выбор режима работы емкостного выключателя производится с помощью резисторов R10 и R11.
- Установив резистор R10, мы получим моностабильный режим работы — при каждом нажатии на выходе будет появляться импульс длительностью около 15 мс.
- Установив резистор R11, появиться возможность работать с двумя устойчивыми состояниями — каждое нажатие приводит к изменению состояния соответствующего выхода.
В промежутках между последовательными измерениями, микроконтроллер потребляет минимальный ток, благодаря чему схема потребляет около 1мА. На печатной плате с одной стороны размещены элементы, а с другой стороны, расположены сенсорные поля, покрытые лаком (паяльной маской).
- Схема имеет два выхода с открытым стоком и допустимым током нагрузки 0,2 А.
- Напряжение питания схемы составляет 5…10 В.
- Размеры печатной платы:19 мм × 35 мм.
Скачать рисунок печатной платы и прошивку (18,2 KiB, скачано: 1 259)
ВБЕ-Ц30-96С-2241-ЛА Бесконтактный емкостной датчик (~220В, НО, 20мм, 10Гц, IP67) В наличии Бесконтактный емкостной датчик (~220В, НО, 20мм, 10Гц, IP67) Датчики БЕСКОНТАКТНЫЕ СЕНСОР | В наличии | 4 169 | Купить |
ВБЕ-Ц30-96С-2121-ЗА Бесконтактный емкостной датчик (npn, 10-30В, 20мм, 10Гц, НО) IP 67 В наличии Бесконтактный емкостной датчик (npn, 10-30В, 20мм, 10Гц, НО) IP 67 Датчики БЕСКОНТАКТНЫЕ СЕНСОР | В наличии | 3 819 | Купить |
ВБЕ-Ц30-96С-2242-ЛА Бесконтактный емкостной датчик (~220В, НЗ, 20мм, 10Гц) В наличии Бесконтактный емкостной датчик (~220В, НЗ, 20мм, 10Гц) Датчики БЕСКОНТАКТНЫЕ СЕНСОР | В наличии | 4 366 | Купить |
ВБЕ-Ц30-96С-2111-ЗА Бесконтактный емкостной датчик (pnp, 10-30В, 20мм, 10Гц, НО) IP 67 В наличии Бесконтактный емкостной датчик (pnp, 10-30В, 20мм, 10Гц, НО) IP 67 Датчики БЕСКОНТАКТНЫЕ СЕНСОР | В наличии | 3 794 | Купить |
ВПБ23204 (диаметр 30, 40) емкостной
ОБЩИЕ СВЕДЕНИЯ
Выключатели серии ВПБ23 предназначены для контроля положения металлических и неметаллических частей оборудования, а также уровня жидкостей и сыпучих материалов, и могут применяться для работы в технологическом оборудовании различных отраслей.
Структура условного обозначения ВПБ23204-ХХХХХ1-Х4:
ВПБ -выключатели путевые бесконтактные;
23 -номер разработки;
2 -возможность встройки заподлицо в металл: невстраиваемые;
04 -ток нагрузки: 0,2 А;
Х -конструктивное исполнение выключателя:
1 — цилиндрический корпус с резьбой;
2 — цилиндрический корпус без резьбы;
ХХ -диаметр корпуса; 30 — 30 мм; 40 — 40 мм;
Х -операции, выполняемые выключателем:
1 — включение; 2 — отключение;
Х -структура выхода выключателя; 1 n-р-n; 2 р-n-р;
1 -наличие световой индикации;
Х4 -климатическое исполнение (УХЛ, О) и категория размещения
по ГОСТ 15150-69.
Условия эксплуатации
- Номинальные значения климатических факторов по ГОСТ 15543.1-89 и ГОСТ 15150-69 для климатических исполнений УХЛ4 и О4, при этом верхнее значение температуры окружающей среды для исполнения УХЛ4 450С.
- Диапазон рабочих температур от минус 25 до 700С.
- Высота над уровнем моря не более 2400 м.
- Окружающая среда, не содержащая агрессивных газов и паров в концентрациях, разрушающих металлы, изоляцию, пластмассу и токопроводящей пыли в концентрациях, снижающих параметры выключателей в недопустимых пределах.
- Тип атмосферы II по ГОСТ 15150-69.
- Степень защиты выключателей от воздействия внешней среды IР65 по ГОСТ 14255-69.
- Группа механического исполнения М8 по ГОСТ 17516.1-90.
- Рабочее положение выключателей в пространстве любое.
- По способу защиты человека от поражения электрическим током выключатели относятся к III классу по ГОСТ 12.2.007.0-75.
- Требования техники безопасности по ГОСТ 12.2.007.6-93.
- Выключатели соответствуют требованиям ТУ У3.12-00216875-005-96 ГЛТИ.648311.001 ТУ.
- Нормативно-технический документ (ТУ) ТУ У3.12-00216875-005-96 ГЛТИ.648311.001 ТУ
ТЕХНИЧЕСКИЕ ДАННЫЕ
Напряжение питания постоянного тока, В 15-35
Максимальный ток нагрузки, А 0,2
Коэффициент пульсации напряжения питания,
не более 0,1
Потребляемая мощность, Вт, не более
(при напряжении питания 24 В) 0,48
Изоляция сухих, не бывших
в эксплуатации выключателей,
выдерживает в течение 1 мин
испытательное напряжение
переменного тока частотой 50 Гц, В 500
Сопротивление изоляции сухих выключателей Ряд I
по ГОСТ 12434-93
Вероятность безотказной работы
за 6000 ч при доверительной
вероятности 0,8, не менее 0,9
Остальные технические характеристики выключателей приведены в таблице.
Изменение расстояния воздействия при изменении температуры окружающей среды в рабочем диапазоне температур не превышает +/- 20% установленного значения расстояния воздействия.
Сечение жилы кабеля (провода) выключателей 30 мм — 0,35 мм2, винтовые зажимы выключателей 40 мм рассчитаны на подсоединение проводов сечением не более 0,5 мм2.
Гарантийный срок — 2 года со дня ввода выключателей в эксплуатацию, но не более 2,5 лет с момента изготовления.
КОНСТРУКЦИЯ И ПРИНЦИП ДЕЙСТВИЯ
В цилиндрическом пластмассовом корпусе из полистирола размещена печатная плата, на которой установлены радиоэлементы. Чувствительным элементом выключателя является емкостной датчик, представляющий собой конденсатор — две металлические пластины разделенные диэлектриком.
Торцевая часть датчика является чувствительной поверхностью. Внутренняя полость выключателя покрыта эпоксидным компаундом. Выключатели 30 мм подключаются к источнику питания и нагрузке кабелем (проводами) длиной 2 м. Выключатели 40 мм имеют специальную контактную камеру для присоединения проводов.
При отсутствии управляющего элемента (металл, дерево, песок, продукты, жидкость и др.) в зоне чувствительности выключателя генератор генерирует колебания высокой частоты. Под воздействием управляющего элемента (при внесении его в зону чувствительности) амплитуда колебаний уменьшается и, при достижении порога срабатывания триггера, последний «опрокидывается», изменяя выходное состояние на противоположное. Сигнал с триггера открывает выходной транзистор
усилителя, коммутирующий цепь нагрузки.
|
Цвет изоляции |
Условное обозначение |
|
|
Основной |
Дополнительный |
|
|
Красный |
Оранжевый |
кр |
|
Синий |
Голубой |
с |
|
Белый |
– |
б |
Электрические схемы подключения выключателей к нагрузке и цвет изоляции проводов:
а — со структурой выхода n-p-n;
б — со структурой выхода p-n-p;
Uп — напряжение питания

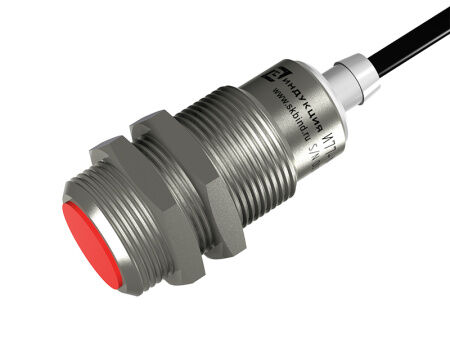

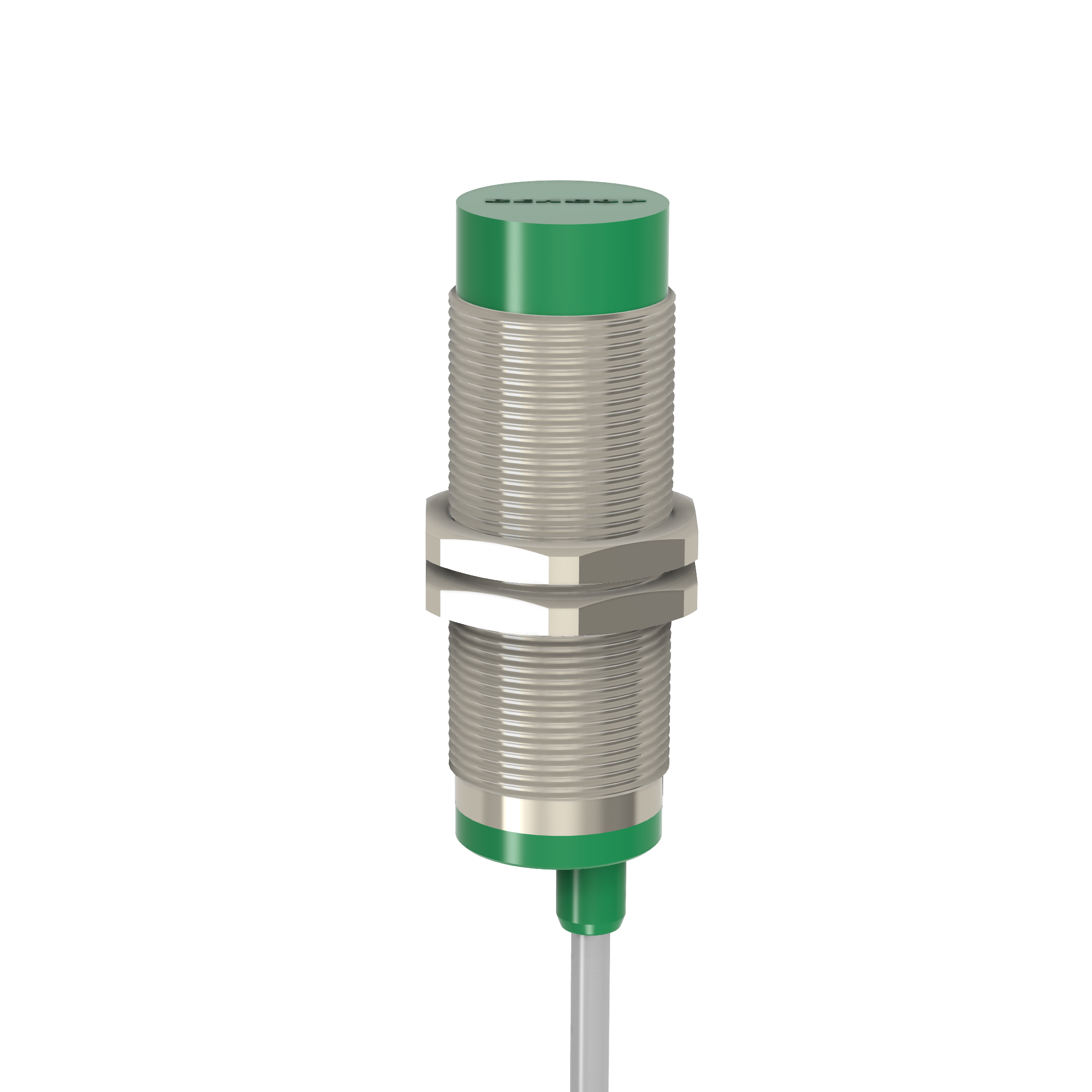

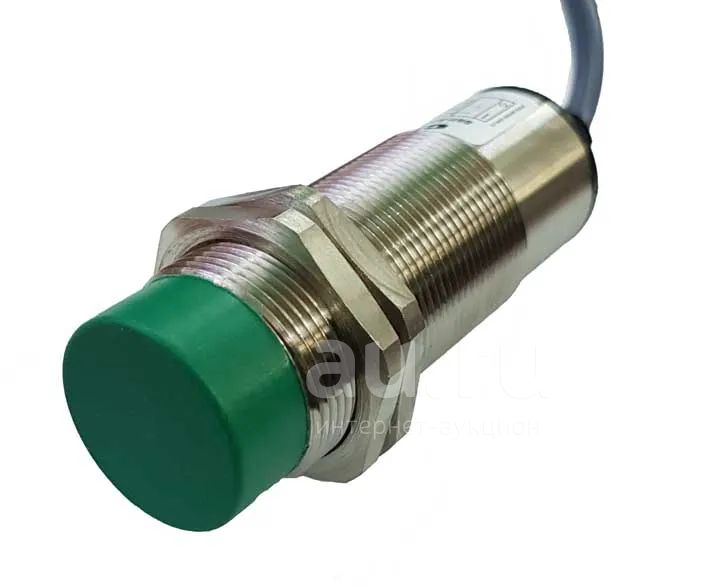

Емкостные бесконтактные выключатели
ЕМКОСТНЫЕ БЕСКОНТАКТНЫЕ ВЫКЛЮЧАТЕЛИ
Роль электронных приборов в жизнедеятельности человека.
Человеческую деятельность, как и современную промышленность, трудно себе представить без различного рода электрических приборов. И вряд ли кого – то удивишь всевозможными по эффективности и назначению электронными приборами предохранительного предупреждения, оповещающие людей, или включающие охранную сигнализацию задолго до контакта нежелательного гостя с охраняемой территорией. Они помогают нам в выполнении большинства технологических процессов. И к таким «помощникам» относится и ёмкостный бесконтактный выключатель.
Области применения емкостных датчиков. Что такое емкостной датчик.
Емкостные датчики используют в системах управления техническими процессами в больших отраслях промышленности. Бесконтактные выключатели используют для обнаружения, подсчета и позиционирования металлических и неметаллических объектов, а также для контроля уровня жидкостей и сыпучих веществ в ёмкостях.
Емкостной датчик – это концевой выключатель, который помимо неметаллических объектов, реагирует ещё и на неметаллы, такие как вода, стекло, пластик, дерево, спирт, и даже воздух. Эти детекторы определяют уровень жидкостей в какой – либо ёмкости (как датчик уровня), а еще присутствие жидкости в резервуаре, или же её отсутствие. Подстройка чувствительности позволяет его настроить таким образом, чтобы он не реагировал на какое — то «паразитное» присутствие объектов, а реагировал непосредственно на необходимое нам вещество.
Емкостным датчиком можно обнаружить электропроводящие и же не проводящие материалы, оказавшиеся в твёрдом, порошкообразном или жидком состоянии. Датчик включается при нахождении его и материала друг напротив друга на определённой дистанции. Емкостные бесконтактные выключатели реагируют как на электропроводящие объекты, так и на диэлектрика. Многообразие объектов влияния, которые вызывают срабатывание емкостных выключателей, обуславливает размашистый диапазон областей, в коих они используются. Больший эффект достигается в системах контроля значения заполнения резервуаров ёмкости, сигнализатора разрыва ленты, контроля значения содержимого упаковки, а еще счёта и позиционирования любого рода жидкости.образном или жидком состоянии. Датчик включается при нахождении его и материала друг напротив друга на определённой дистанции. Емкостные бесконтактные выключатели реагируют как на электропроводящие объекты, так и на диэлектрика. Многообразие объектов влияния, которые вызывают срабатывание емкостных выключателей, обуславливает размашистый диапазон областей, в коих они используются. Больший эффект достигается в системах контроля значения заполнения резервуаров ёмкости, сигнализатора разрыва ленты, контроля значения содержимого упаковки, а еще счёта и позиционирования любого рода жидкости.
уровнемер, уровнемеры купить Украина, рівномір купити,
Что такое емкостной переключатель? и преимущества емкостного переключателя
Что такое емкостной переключатель?
Емкостный переключатель — это электронный конденсатор, который измеряет изменения значений емкости, когда проводящий объект, например, ваш палец, приближается к чувствительной области. Изменение этого значения интерпретируется и регистрирует это изменение как активацию переключателя. Емкостный переключатель может быть гибкой печатной схемой или чувствительной площадкой на жесткой печатной плате.Емкостной переключатель может включать в себя множество функций, которые нелегко реализовать с помощью обычного мембранного или механического переключателя. Емкостные переключатели могут иметь ползунки интенсивности, чувствительные области различной формы, такие как круг, и могут иметь различные уровни чувствительности для активации. Вы также можете иметь такие опции, как датчик приближения, встроенный в емкостной переключатель, для дополнительных функциональных преимуществ. Поскольку емкостный переключатель — это датчик, который воспринимает через непроводящую поверхность, можно использовать более толстые подложки, такие как безопасное стекло или акриловые материалы для очень надежного переключателя.Это также может дать возможность дополнительной прокладки для жестких условий окружающей среды. С помощью емкостных переключателей можно также получить очень сложные решения по подсветке.
Конструкция емкостного переключателя
Для работы емкостного переключателя обычно требуется около трех слоев. Графическое наложение, слой схемы и материал основы. Графическое наложение может быть выполнено из любого непроводящего материала различной толщины, в том числе; стекло, полиэфиры, поликарбонаты, акриловые материалы и многие другие непроводящие материалы.Слой схемы может представлять собой тонкую пластиковую гибкую схему или чувствительную площадку, расположенную на жесткой печатной плате. Материал основы может быть металлической задней панелью, стеклом, пластиком или может быть приклеен к части вашего продукта. Также можно приклеить гибкую схему к внутренней части герметичного контейнера с графическим изображением снаружи, чтобы защитить электронику в суровых условиях. Конструкции емкостного переключателя могут быть более сложными в зависимости от вариантов подсветки или требований к экранированию.
Металлический емкостной переключатель — это уникальное решение, которое позволяет использовать алюминий, сталь или другие проводящие материалы перед емкостным переключателем или датчиком.Это может позволить изделию сохранять цельнометаллический вид, в то же время используя емкостные технологии, которые дают возможность для очень ограниченных вариантов чувствительности.
Преимущества емкостных переключателей
Тонкая конструкция, которую можно применять на изогнутых поверхностях
Отсутствие изнашиваемых движущихся частей, что обеспечивает долгий срок службы
Сложные возможности подсветки
Функциональность, недоступная в других вариантах переключателя
Бесконтактное или подповерхностное зондирование
Варианты емкостного переключателя
Индивидуальное согласование цветов и замысловатый дизайн графических слоев — у нашей команды есть опыт, чтобы выделить лицо вашего продукта на фоне других.Обнаружение приближения
— емкостные переключатели могут иметь встроенные параметры обнаружения приближения для добавления функциональности к вашему продукту.
Расширенные функциональные возможности — емкостные переключатели могут включать уникальные функции переключения, такие как ползунки, колеса, клавиши блокировки и другие функции.
Metal-over-cap — специальные емкостные переключатели и датчики могут быть построены с использованием технологии Metal-over-Cap, которая позволяет проводить токопроводящие материалы в области датчика.
Тактильная обратная связь — Тактильная обратная связь все еще может быть достигнута на емкостном переключателе с использованием тактильных ощущений и других методов.
Рельефные клавиши — ключевые области могут быть рельефными, а также поднятыми или опущенными, чтобы дать представление о том, где находится клавиша.Это может быть подушка или кольцо с тиснением.
Подсветка — Индивидуальные решения по подсветке для вашего продукта могут включать; светодиодные световодные пленки, лампы EL и волоконная оптика. Хотя светодиодные световодные пленки могут обеспечить наиболее равномерные варианты освещения, каждое применение имеет свои преимущества, и мы можем помочь вам найти лучшее решение для вашего проекта.
Витрины — они могут иметь различные формы и размеры, могут быть тонированными или прозрачными.
Shielding — Емкостные переключатели могут быть построены со слоями EMI, RFI и ESD для защиты вашего продукта.Задние панели
— Узлы емкостных переключателей могут быть автономными гибкими цепями или построены на жестких задних панелях, включая алюминий, сталь или другие варианты. Печатные платы
— емкостные переключатели могут быть контактными площадками на жестких печатных платах, которые также могут действовать как жесткая задняя панель.
Оконечная нагрузка — для подключения емкостного переключателя к вашему продукту можно использовать различные оконечные устройства. Наша команда может соответствовать вашим требованиям
В чем разница между емкостным переключателем и пьезопереключателем?
Если вам когда-либо приходилось исследовать переключатели или даже выбирать переключатель для части электронного оборудования, количество технологий переключателей, доступных сегодня на рынке, может быть немного огромным.В этом сообщении в блоге речь пойдет о двух переключателях, которые выглядят очень похожими, но работают по совершенно разным электронным принципам. Возникает вопрос: в чем разница между пьезопереключателем и емкостным сенсорным переключателем?
Во-первых, давайте рассмотрим некоторые из общих черт.
Оба типа переключателей обычно состоят из плоских металлических дисков, иногда окруженных светящимся кольцом, которое загорается при активации переключателя.
Обычно они устанавливаются заподлицо с панелью управления и не имеют движущихся частей, часто обладают высокой износостойкостью, пыленепроницаемостью, водонепроницаемостью и подходят для повторяющейся работы. Долговечность этих переключателей означает, что они могут выдерживать миллионы срабатываний и практически не требуют обслуживания.
Пьезопереключатели
Пьезо — это небольшой диск, состоящий из двух слоев; внутренний керамический слой и внешний слой, как правило, из металлического материала. Он реагирует на силу прикосновения и генерирует электрический заряд, который фактически посылает сигнал о нажатии кнопки.
Пьезопереключатель основан на механическом смещении или изгибе пьезокерамики — также известном как пьезоэлектрический эффект. Слово пьезо происходит от греческого слова piezein , что означает сжимать или давить. Хотя внутри переключателя нет механических движущихся частей, требуется приложить достаточное давление, чтобы отклонить керамический слой внутри.
Емкостные переключатели
С другой стороны, для емкостного переключателя, также известного как емкостной переключатель, требуется только один электрод, который можно разместить за непроводящей панелью.Переключатель использует емкость тела, используя электрический заряд, естественным образом переносимый человеческим телом. Разница между самим устройством и кончиком пальца ощущается, что приводит к срабатыванию переключателя.
Как выбрать между двумя
Пьезопереключатель определяет силу прикосновения или полагается на небольшую силу, в то время как емкостные переключатели требуют заряда или электрода, обычно генерируемого прикосновением человека. Таким образом, для устройств, которые должны реагировать только на прикосновения человека, емкостный сенсорный переключатель идеально подходит для этой цели.
Емкостные переключатели используются в широком спектре приложений, от медицинского и лабораторного оборудования и оборудования для пищевой промышленности до потребительских приложений, таких как бытовые приборы, торговые автоматы и средства управления лифтами.
По цене емкостные переключатели обычно дешевле пьезопереключателей с точки зрения сырья
Пользователь в толстых перчатках не может работать с емкостным переключателем. Однако они работают с тонкими хирургическими перчатками или специально разработанными перчатками из токопроводящего волокна, которые позволяют передавать заряд от руки к переключателю.Вот где пьезопереключатель действительно вступает в свои права — эти переключатели будут работать независимо от типа перчаток, которые использует пользователь, поскольку переключатель зависит от давления, а не от человеческого прикосновения.
Ассортимент пьезопереключателейBulgin является антивандальным, водонепроницаемым и пыленепроницаемым, имеет степень защиты IP68 и IP69K. Скоро будет выпущена линейка высокопрочных емкостных сенсорных переключателей.
Блог любезно предоставлен Bulgin.
Использование прозрачных емкостных сенсорных переключателей
Использование емкостных сенсорных переключателей широко распространено и с каждым днем становится все более частым.Емкостные сенсорные переключатели распространены на тысячах повседневных устройств, включая бензоколонки, смартфоны, лампы, автомобильные приборные панели и даже интеллектуальные колонки в вашем доме.
Некоторыми из преимуществ использования емкостного сенсорного переключателя являются его возможность настройки, параметры прозрачности (что позволяет использовать широкий спектр вариантов подсветки) и отсутствие движущихся частей.
Эти типы коммутаторов обеспечивают высокую надежность и недорогое решение для приложений, которые могут извлечь выгоду из низкопрофильной конструкции коммутатора.Емкостные сенсорные переключатели могут быть встроены в сложные схемы подсветки или гладкие лицевые панели, предлагая дизайн nextgen , к которому стремятся дизайнеры.
Емкостные сенсорные переключатели работают путем создания электрического поля, которое постоянно контролируется микроконтроллером. При возмущении электрического поля регистрируются изменения емкости, запускающие событие замыкания переключателя. Изменение емкости в электрическом поле может быть вызвано человеческим пальцем, пальцем в перчатке, стилусом или чем-либо с электрическими свойствами, аналогичными человеческому пальцу.Затем емкостные сенсорные переключатели можно откалибровать, чтобы они соответствовали предполагаемому варианту использования.
Разрушение вещей: конструкция датчика емкостного сенсорного переключателя
Реальные датчики или электроды емкостного сенсорного переключателя довольно просты по конструкции. Чтобы емкостный сенсорный переключатель функционировал, проводящие элементы как положительной, так и отрицательной полярности должны быть спроектированы с воздушным зазором или изоляционным материалом, разделяющим их. Точная форма электродов не имеет значения.Фактически, форму электродов можно настроить в соответствии с любой необходимой формой переключателя. Их форма может быть кругом, квадратом или даже большой индивидуальной формой. Важно то, что электроды изготовлены из проводящего материала и что электроды имеют как положительную, так и отрицательную полярность.
В переключателях этого типа электрические сигналы выводятся от панели переключателя через хвостовой, плоский гибкий кабель или другой тип жгута проводов. Конец гибкого кабеля или гибкого кабеля может быть завершен любым подходящим разъемом, поскольку для поддержки емкостных сенсорных технологий не требуются специальные межсоединения.
Емкостный сенсорный переключатель, показывающий слой цепи.
Емкостный сенсорный переключатель — конструкция и полярность сенсорной площадки.
Разрушение вещей: варианты прозрачного емкостного сенсорного переключателя
Как и для любой другой схемы, для работы схемы требуется какой-то токопроводящий материал. Наиболее распространенным материалом для контактных площадок емкостных сенсоров является медь. Это основной проводящий материал в большинстве жестких печатных плат и гибких схем.Но поскольку емкостные сенсорные переключатели могут использовать более дешевые варианты схем, такие как полиэстер с покрытием серебряными чернилами, это жизнеспособные варианты для рассмотрения. Однако, если ваша конструкция требует использования прозрачного емкостного сенсорного переключателя, использование медных или проводящих серебряных чернил требует дополнительных размышлений.
1. Разработайте емкостный сенсорный переключатель, используя годовые кольца
В этом варианте конструкции используются проводящие материалы, такие как медь или токопроводящие чернила, но форма сенсорной площадки обеспечивает «прозрачное» окно в центре переключателя с проводящим материалом по периметру.Этот тип переключателя обеспечивает минимальный риск при выборе материала, но необходимо проверить форму, размер и работу самого переключателя. Создаваемое поле емкости должно иметь размер, чтобы можно было обнаружить регистрацию переключателя с помощью спаренного микроконтроллера. Рекомендуется создать макет окончательного дизайна и включить наложение или любые дополнительные слои материала для оценки.
Сенсорная колодка с годовым кольцом, покрытая проводящими чернилами.
2.Используйте прозрачные проводящие материалы
Использование прозрачных проводящих материалов широко распространено в таких продуктах, как сенсорные экраны, прозрачные нагреватели, оптически прозрачные антенны и т. Д. Эти приложения требуют прозрачной цепи, обеспечивая при этом некоторые электрические функции продукта. То же самое верно для некоторых типов емкостных сенсорных переключателей и их использования из прозрачных проводящих материалов.
Два наиболее распространенных материала — это ITO и прозрачные чернила.Существуют дополнительные прозрачные высокопроводящие материалы, которые являются более экзотическими и лучше всего подходят для специальных применений за пределами мира сенсорных экранов и емкостных сенсорных переключателей. Оксид индия и олова (ITO) — это материал, который при нанесении на подложку в виде тонкой пленки демонстрирует исключительную электропроводность и оптическую прозрачность.
Существуют также прозрачные проводящие чернила, которые можно наносить на гибкую подложку, такую как ПЭТ (полиэстер), обеспечивая оптически чистую схему.Обычно эти материалы обеспечивают оптическое пропускание 70% или больше, причем большая часть этих характеристик зависит от способа нанесения материала и того, как дополнительные слои накладываются друг на друга.
5-кнопочный емкостный сенсорный переключатель с прозрачными проводящими чернилами.
3. Включите подсветку над контуром
Если конечной целью является разработка сложной схемы подсветки, это может быть достигнуто за счет использования обычной медной базовой схемы FR4 + со встроенной световодной пленкой (LGF).Хотя емкостные сенсорные датчики сами по себе непрозрачны, размещение слоя LGF между схемой и накладкой позволяет равномерно подсвечивать переключатели, обеспечивая внешний вид кнопки «прозрачной». LGF работает за счет размещения бокового светодиода в многослойном стекле, находящемся за пределами смотрового окна. Пленка LGF помогает распределять свет по желаемым областям. Хотя конструкция схемы проста, необходимо тщательно выбирать и размер накладываемого материала, поскольку диэлектрическая постоянная и толщина материала могут отрицательно повлиять на емкостную чувствительность к касанию.Как всегда при любом новом дизайне или разработке продукта, мы рекомендуем обширное тестирование для определения характеристик и разработки системы переключателей.
4-слойная жесткая печатная плата с емкостными сенсорными переключателями медь + fr4.
Пример нажатия пальцем на емкостной сенсорный переключатель.
Дополнительные соображения
Производители сырья вкладывают значительные средства в разработку запатентованных смесей проводящих красок, особенно тех, которые обладают прозрачными свойствами.Поставщики материалов разрабатывают не только прозрачные чернила.
В некоторых прозрачных емкостных сенсорных панелях используются ультратонкие сетки, которые не видны, если их не исследовать под увеличением. Эти технологии используют тонкие проволочные сетки из проводящих материалов и создают сетчатую структуру. Представьте себе сетку от насекомых в окне вашего дома, но она намного меньше и разработана с учетом высокой электропроводности. Интеллектуальная собственность на многие из этих материалов (как краски, так и сетки), процессы и сами физические характеристики несколько ограничены.Таблицы данных содержат минимум информации, поскольку некоторые производители неохотно делятся даже самой произвольной информацией. Это означает, что образцы и испытания имеют решающее значение до того, как проект застынет, поскольку точная электрическая проводимость или оптическая прозрачность могут отсутствовать в тех таблицах данных, которые вам нужны. Планируйте включить небольшое количество образцов для разработки в свой план сборки.
Сводка
Между стандартным мембранным переключателем и емкостным сенсорным переключателем есть много общего.Это также верно для емкостных сенсорных переключателей, в которых используется технология прозрачных кнопок. В этих устройствах используются тонкие слои полиэстера и клея, а между ними — тонкая низкопрофильная электрическая цепь. Часто в комплект входят нетехнологичные дискретные устройства, такие как светодиоды, резисторы и хвостовые разъемы ZIF, но на этом сходство заканчивается. Для работы емкостных сенсорных переключателей требуется совершенно другой и уникальный тип системы, тогда как мембранные переключатели обычно ведут себя как нормально разомкнутые переключатели, похожие на «выключатель света».«Чтобы вдохнуть жизнь в емкостной сенсорный переключатель, необходимы микроконтроллер, скомпилированный исходный код, калибровка и дополнительные этапы интеграции.
Емкостные сенсорные устройства— отличный выбор для продуктов, требующих сверхвысокой надежности, дополнительных уровней настройки и элегантного внешнего вида nextgen , к которому стремятся многие дизайнеры. Включение прозрачных кнопок и переключателей в класс продуктов с емкостным сенсорным экраном позволяет еще больше настраивать и расширять функциональные возможности для дизайнеров и инженеров.Использование этой технологии также открывает двери для опций, которые включают выборочную подсветку, кнопки, которые могут служить окнами просмотра, и другие передовые формы интеграции подсветки. Понятно, что не все проекты требуют дополнительной разработки, необходимой для интеграции емкостного сенсорного переключателя, но если для вашего проекта требуются прозрачные переключатели, нет лучшего выбора, чем емкостный сенсорный переключатель, разработанный Epec.
Производители емкостных переключателей | Поставщик емкостных переключателей
Емкостные мембранные переключатели — Douglas CorporationВ случае емкостных переключателей это определение основано на постоянном мониторинге электрической емкости области касания, которая изменяется прикосновением пальца человека.
Обычно в составе сенсорных переключателей емкостные переключатели относятся к простейшим видам тактильных датчиков. Некоторые емкостные переключатели могут работать без реального прикосновения, просто обнаруживая объект, например палец, в своем поле. Панели емкостных переключателей
— Douglas CorporationСенсорные поверхности емкостных переключателей могут быть выполнены практически из любого материала, если он является диэлектриком. Это включает стекло, пластик, поликарбонат, дерево, мрамор или любую шероховатую или гладкую поверхность толщиной менее 25 мм.
Некоторые емкостные переключатели имеют регулируемую поверхностную чувствительность, поэтому с любым устройством, которое они поддерживают, можно работать в перчатках или без них. Это особенно привлекательное качество в северном климате или в условиях, когда оператору необходимо носить перчатки для защиты. Поскольку емкостные переключатели работают через считывание, они не содержат никаких механических компонентов, что исключает возможность механического отказа.
Эти переключатели состоят из трех основных частей: графического оверлея, схемы и подложки или задней панели.Наложение отображает графику, а также может содержать окна, тиснение, покрытия, клеи и выборочное текстурирование. Материалы для покрытия могут быть воздухом, пластиком, стандартным стеклом, керамическим стеклом, пленкой ПЭТ, поликарбонатом, оргстеклом, АБС, деревом или гипсом. Схема представляет собой сам переключатель, который может быть гибкой печатной схемой (FPC) или печатной платой (PCB).
Емкостные переключатели используются в аэрокосмической, оборонной, промышленной, медицинской, телекоммуникационной, информационной и потребительской отраслях.Как типы интерфейса они часто работают как кнопки, ползунки, сенсорные панели, сенсорные экраны и настройки приближения. Некоторые конкретные примеры того, где они могут быть найдены, включают: беспроводные телефоны, периферийные устройства для ПК, ЖК-мониторы, телевизоры, ноутбуки, цифровые камеры и киоски.
При рассмотрении конструкции емкостного переключателя следует учитывать следующие полезные факторы: условия окружающей среды, механические требования, электрические требования, внешний вид и сертификацию.
Модуль с сенсорным емкостным переключателем
Модуль с сенсорным емкостным переключателем | GM электронный COMДля правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере
Емкостная сенсорная кнопка.Всего 3 контакта — простая разводка. Светодиод показывает мощность. Touch — вывод журнала SIG. 1 Власть …
Код товара 775-031 Код Выробце MD775031 Ean produktu 8595193507129 Вес 0.00500 кг
Твоя цена € 0,98Склад Есть в наличии (40 шт.)
Пражский филиал В наличии (11 комплект)
Брненский филиал в наличии 2 шт.
Остравский филиал В наличии (15 комплект)
Пльзенский филиал Есть в наличии (12 шт.)
Филиал в Градец-Кралове в наличии 10 шт.
Братиславский филиал В наличии (11 комплект)
Další dodávka zboží 01.01.2022 ДОСТАВКА-ДАТА-ТЕКСТ
Емкостная сенсорная кнопка.
Всего 3 контакта — простая разводка.
Светодиод показывает мощность.
Touch — вывод журнала SIG. 1
Источник питания 3,7-5В
Примечание. Изделие не является законченным устройством, это всего лишь его составная часть.
Подобные товары
В наличии
Модуль сенсорного сенсорного датчика CooCox CooperKit совместим …
5,50 € Цена нетто 6,65 €
Код 772-071
В наличии
4-канальный емкостный датчик, совместимый с платформой…
1,59 € Цена нетто 1,93 €
Код 772-140
В наличии
матричная клавиатура, 16 клавиш, макс. 24 В / 20 мА, Rмакс 200 Ом …
4,33 € Цена нетто € 5,24
Код 637-091
В наличии
Матричная клавиатура, 16 клавиш, макс.24 В / 20 мА, Rмакс. 200o …
3,97 € Цена нетто 4,80 €
Код 637-001
В наличии
Клавиатура 3х4 принт. Температура эксплуатации -20 … 60 …
4,26 € Цена нетто € 5,16
Код 637-002
В наличии
Клавиатура 4×4 клавиши Контактное сопротивление 500 Ом Ins…
1,27 € Цена нетто 1,54 €
Код 772-199
В наличии
Емкостная сенсорная кнопка. Нажмите, чтобы включить — отпустите …
0,78 € Цена нетто € 0,95
Код 775-030
В наличии
Клавиатура 4×4 кнопки Уведомление.Товар не …
0,94 € Цена нетто 1,14 €
Код 772-341
Nejprodávanější výrobci
Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.
Тумблер емкостного сенсорного датчика
Датчики касанияиспользуются во многих приложениях, от пультов дистанционного управления, управления светодиодным освещением до панелей управления бытовой техникой. Это простое решение для замены механических кнопок, которое может быть реализовано в самых разных приложениях. Датчик обеспечивает удобство использования. Пользоваться им проще и удобнее, так как в нем нет движущихся механических частей.Схема потребляет очень слабый ток. Схема была спроектирована с использованием микросхемы AT42QT1012 IC. Эта микросхема имеет множество функций. Схема, показанная здесь, представляет собой просто сенсорный тумблер включения / выключения. Вы можете прочитать техническое описание микросхемы, чтобы использовать функцию таймера. Схема обеспечивает тумблерный выход TTL, который может быть подключен к микроконтроллерам, или выход BC847, способный управлять 5-миллиметровым белым светодиодом. Используйте выходной контакт и контакт VCC для подключения 5 мм светодиода. Small Pad на печатной плате помогает обнаруживать прикосновение пальца.
Транзистор может управлять нагрузкой 100 мА и легко управлять светодиодом на 0,5 Вт.
AT42QT1012 — это устройство с одной клавишей, имеющее выход касания / выключения (переключение) с возможностью программируемого автоматического выключения. Устройство представляет собой одноканальную ИС сенсорного датчика QTouch® с переключением режима работы и функциями управления питанием. QT1012 оснащен цифровым датчиком переноса заряда в импульсном режиме, разработанным специально для сенсорного управления, и уникальной «зеленой» функцией — функцией тайм-аута, которая может отключать питание после временной задержки.
Примечание. Компоненты R5 и C3 не являются обязательными и могут использоваться для операций таймера, более подробную информацию см. В листе технических данных. C3 замените резистором 0 Ом для нормальной опции переключения.
Характеристики
- Питание 5 В постоянного тока
- Выходной TTL (переключение)
- Транзисторный выход: нагрузка 5 В / 100 мА
- Один, режим переключения (включение / выключение), плюс программируемая задержка автоматического выключения и внешняя отмена
- Выход может управлять 5 мм белым светодиодом
- Размеры печатной платы 31.91 мм x 10,78 мм
Схема
Список деталей
Подключения
Фото
Видео
AT42QT1012 Лист данных
40001948aПринцип работы емкостного реле уровня Принцип работы емкостного реле уровня
Конденсатор — это устройство с двумя выводами, которое состоит из двух проводящих тел, разделенных непроводящим (диэлектрическим) материалом.Ниже показан простой конденсатор, состоящий из двух пластин. Упрощенное выражение для емкости этого устройства является:
Для создания более удобной геометрии для датчиков пластины (или электроды) могут быть расположены различными способами. Хотя это усложняет приведенное выше выражение для емкости, общая взаимосвязь между переменными остается прежней. Как показано ниже, электроды расположены в одной плоскости. Этого можно добиться разными способами.Электрическое поле излучается от электродов.
Если диэлектрик остается постоянным, емкость также остается постоянной. При изменении диэлектрика естественно изменяется и емкость. В емкостных датчиках приближения эти два электрода соединены вместе и интегрированы в высокочастотный осциллятор. В состоянии «без цели» осциллятор настроен на покой. Когда цель входит в электрическое поле, увеличивая емкость, начинается колебание.Когда амплитуда достигает достаточно высокого уровня, изменение состояния сигнала срабатывает.
Два основных семейства конфигураций электродов используются для стандартных приложений:
Диэлектрический тип (D-тип)
Емкостные датчики приближения сконфигурированы, как показано ранее, с двумя чувствительными электродами, встроенными в генератор. Чувствительное поле выступает в сторону от лицевой стороны датчика, и попадание любого объекта в чувствительное поле увеличит емкость, что приводит к колебаниям.Такие датчики обнаруживают все материалы, изолирующие или проводящие. Эти датчики часто называют «экранированными», и они могут устанавливаться заподлицо.
Кондуктивный тип (L-тип)
Емкостные датчики приближения сконфигурированы только с одним чувствительным электродом, встроенным в генератор. Проникновение проводящего материала в поле создает второй электрод связи, который затем вызывает колебания. Такие датчики отличные для «просмотра» изоляционного материала, такого как резина, стекло или бумага, с целью обнаружения проводящего материала, такого как вода или металл.
