Что такое ESP8266 ESP-12E. Каковы его основные характеристики. Как подключить и запрограммировать ESP-12E. Какие проекты можно реализовать с помощью этого WiFi модуля. Где купить ESP8266 ESP-12E по выгодной цене.

Содержание

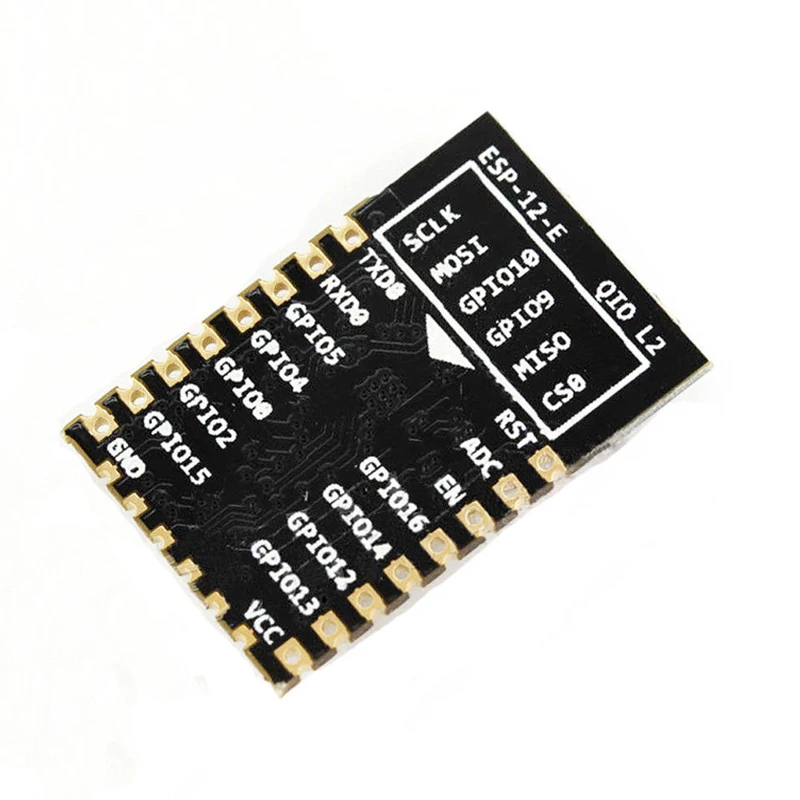

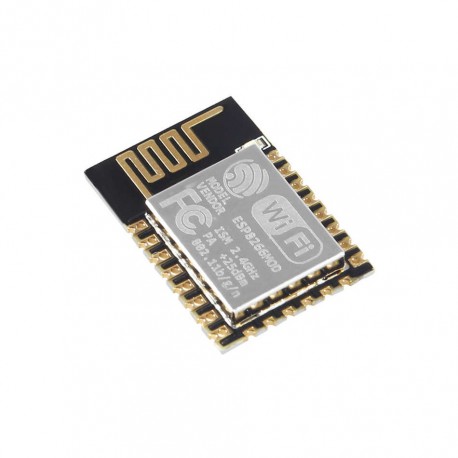

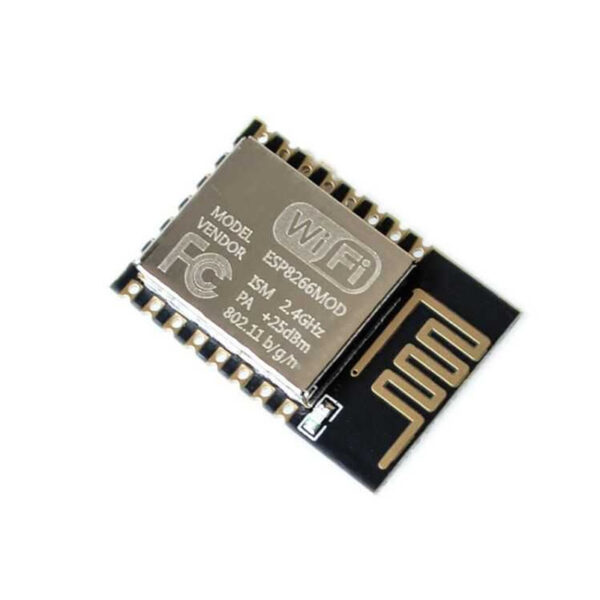

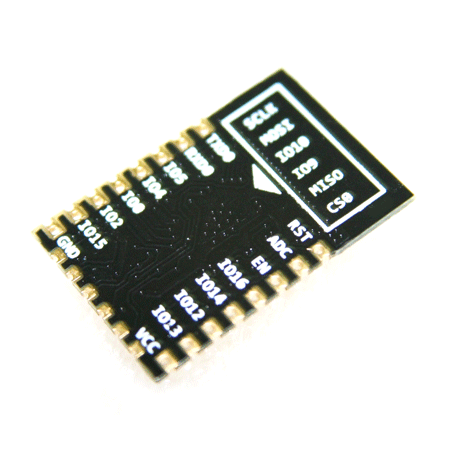

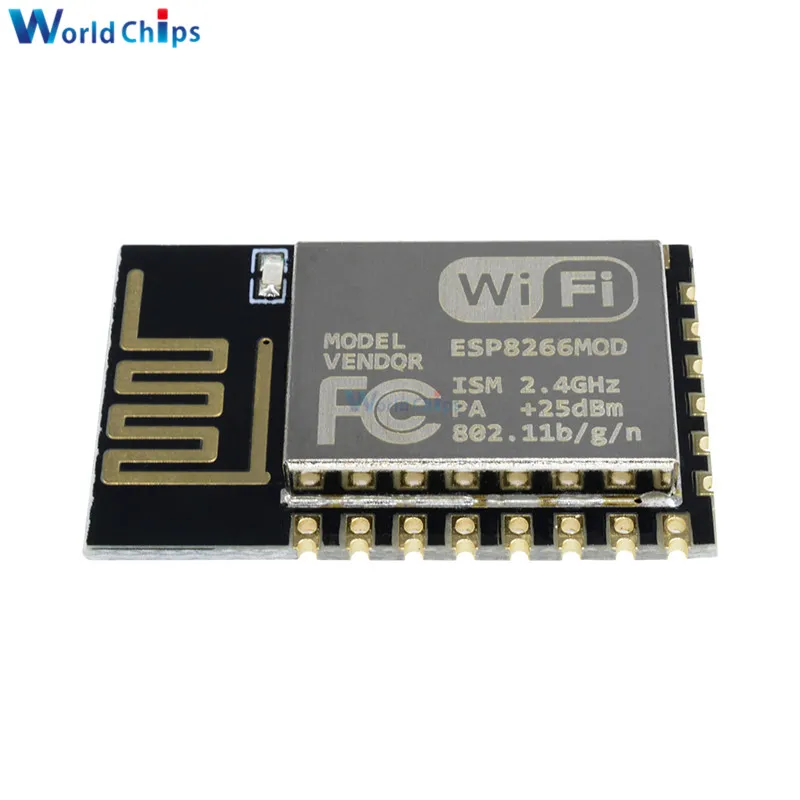

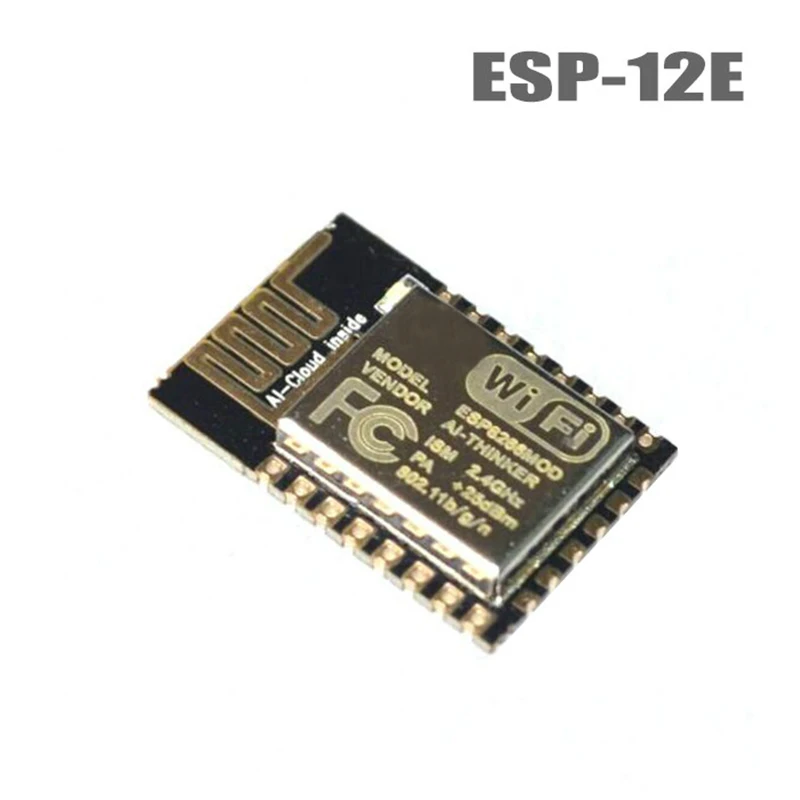

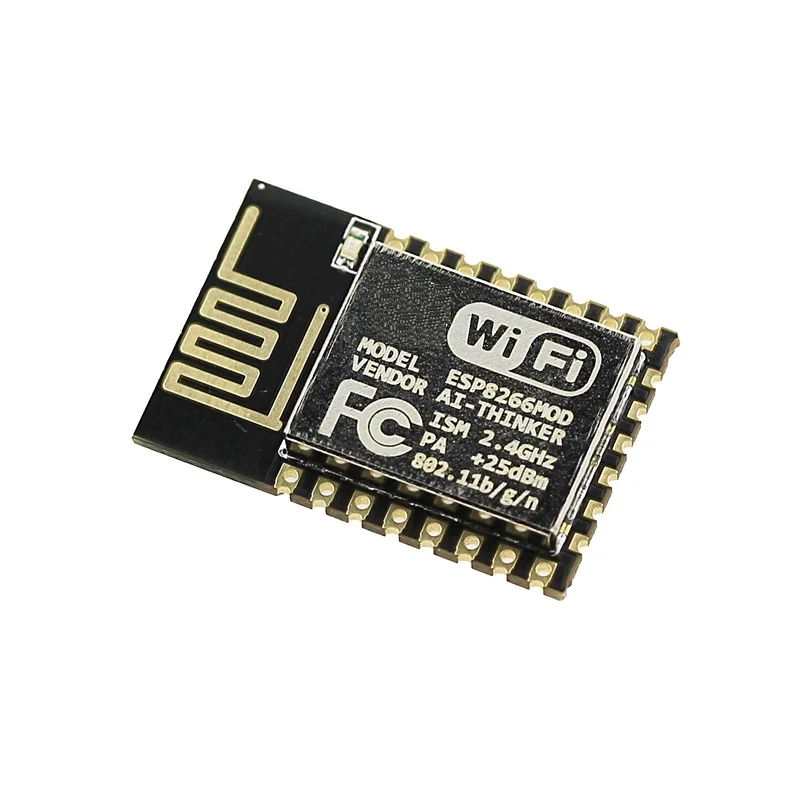

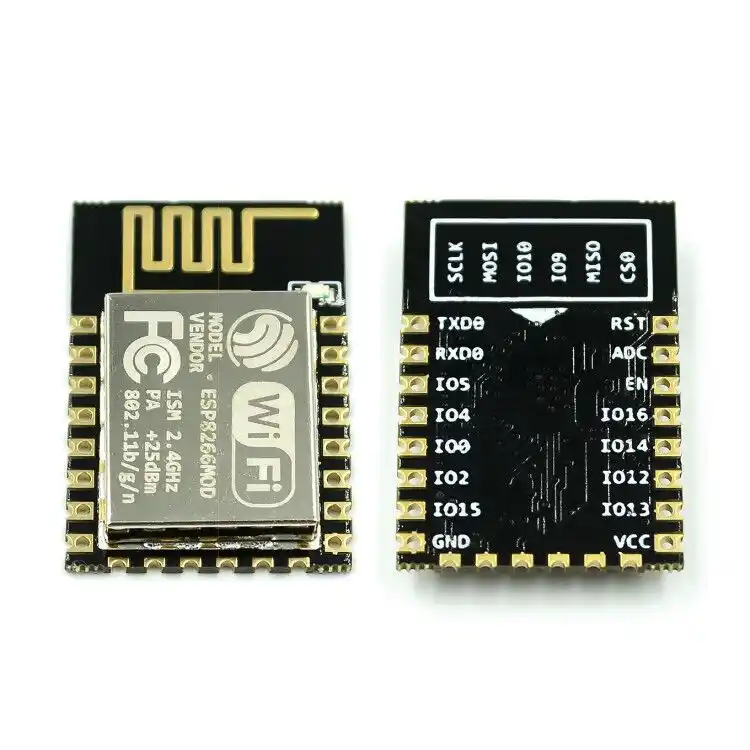

Что такое ESP8266 ESP-12E и его ключевые особенности

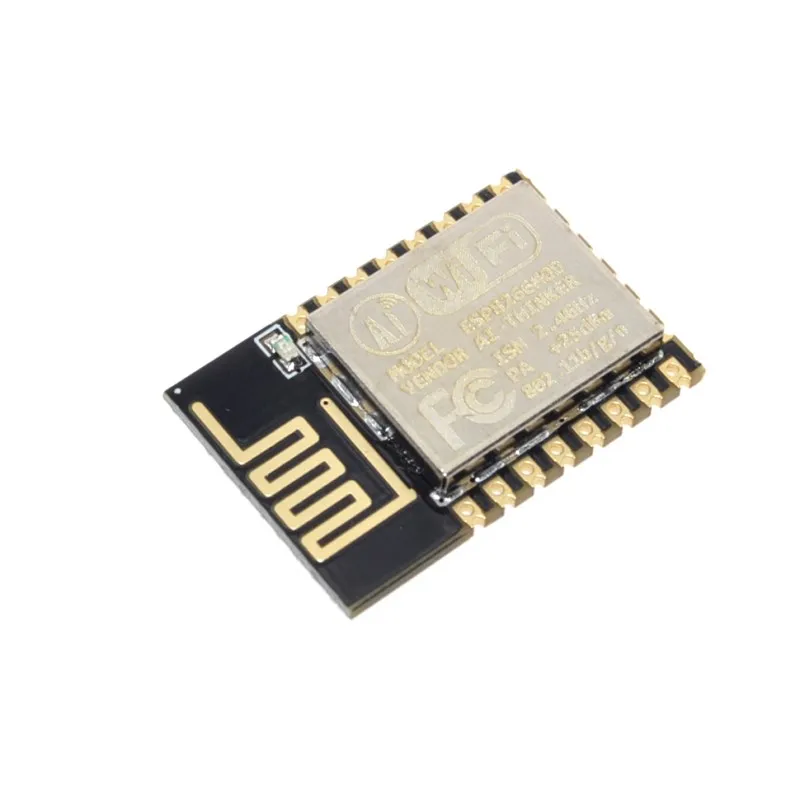

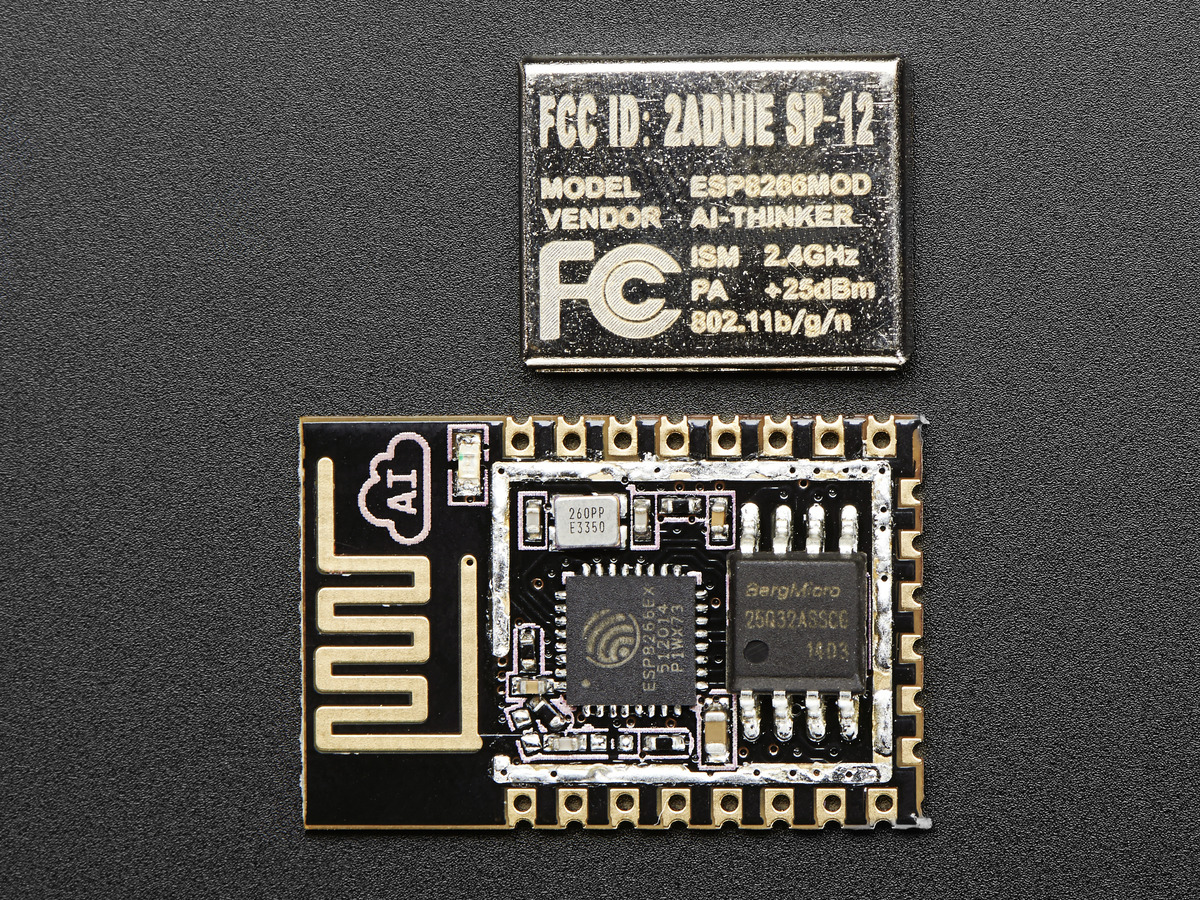

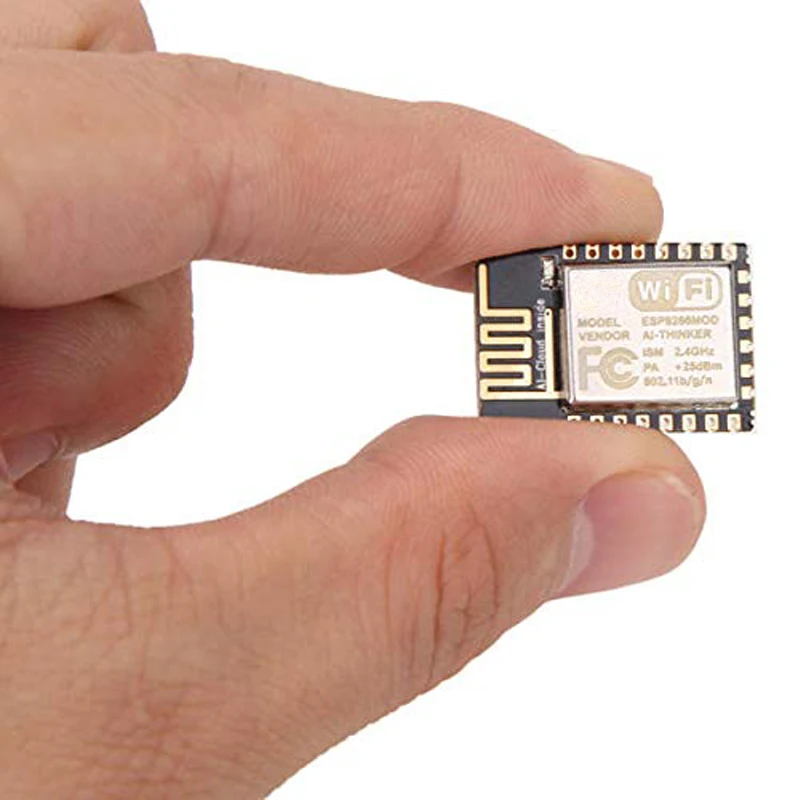

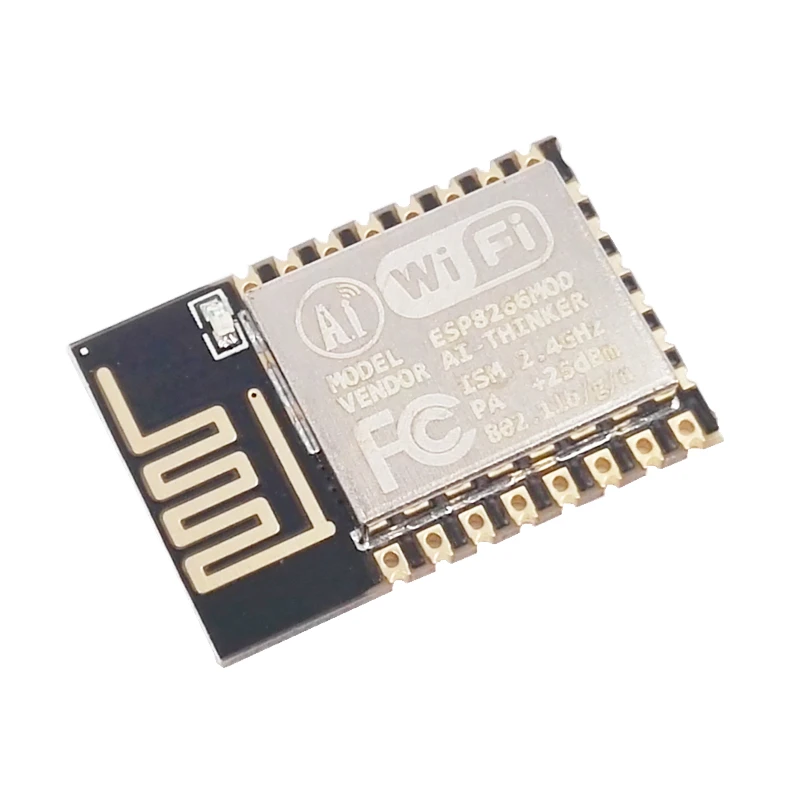

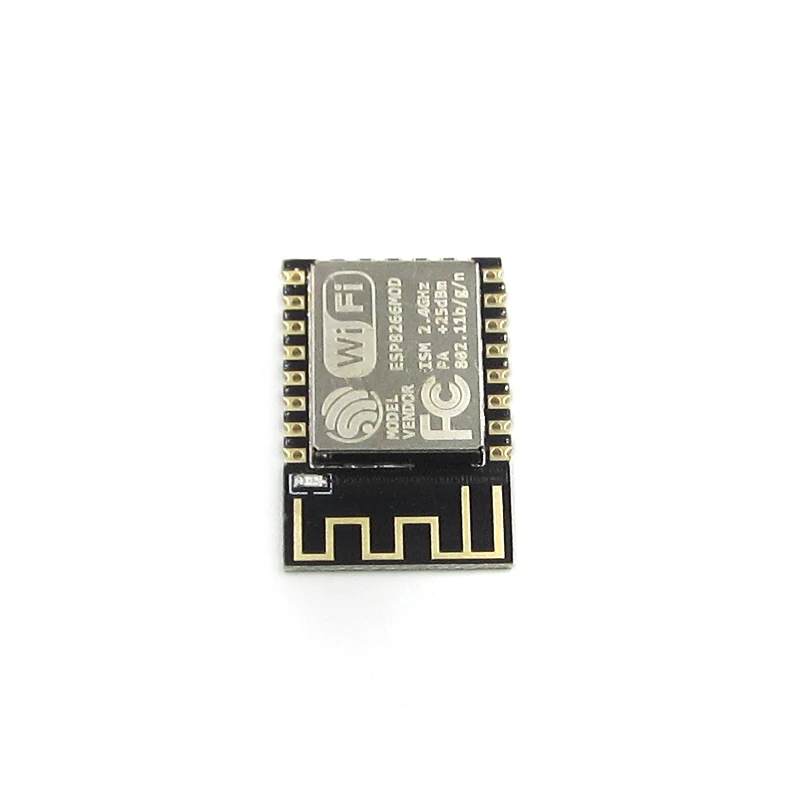

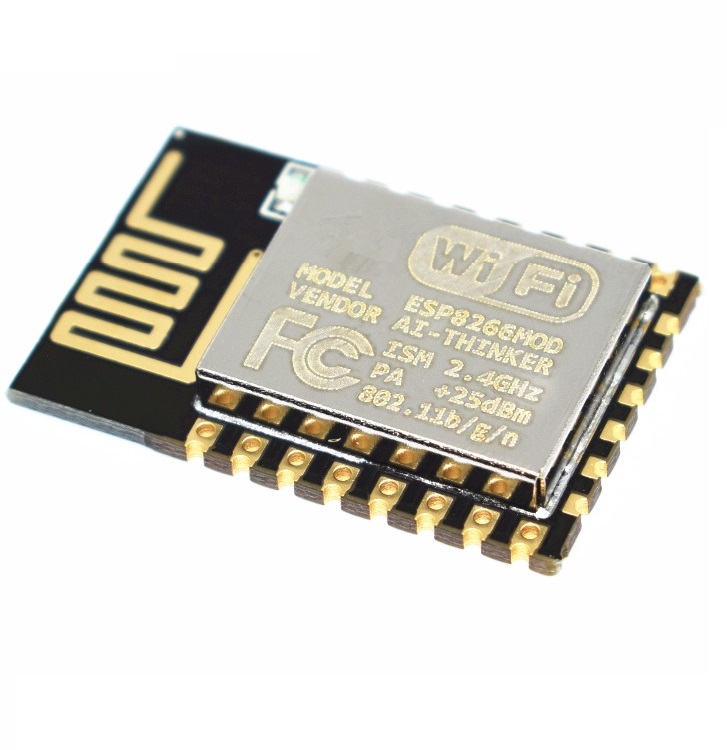

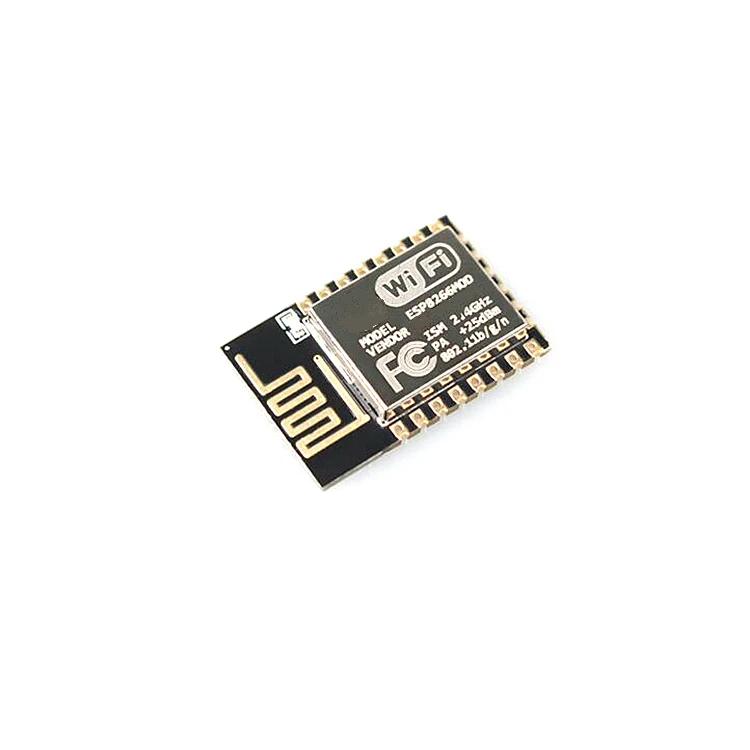

ESP8266 ESP-12E — это компактный и мощный WiFi модуль, который получил широкое распространение среди разработчиков IoT устройств и любителей электроники. Давайте рассмотрим его основные характеристики:

  • Встроенный микроконтроллер Tensilica L106 32-bit RISC
  • Тактовая частота 80 МГц (может быть разогнан до 160 МГц)
  • 64 КБ ОЗУ для инструкций и 96 КБ для данных
  • 4 МБ внешней флэш-памяти
  • Поддержка WiFi стандартов 802.11 b/g/n
  • Встроенный стек TCP/IP
  • 22 GPIO порта общего назначения
  • 10-битный АЦП

Одним из главных преимуществ ESP-12E является наличие большого количества GPIO портов, что позволяет подключать различные датчики и исполнительные устройства. Кроме того, модуль отличается низким энергопотреблением и компактными размерами.

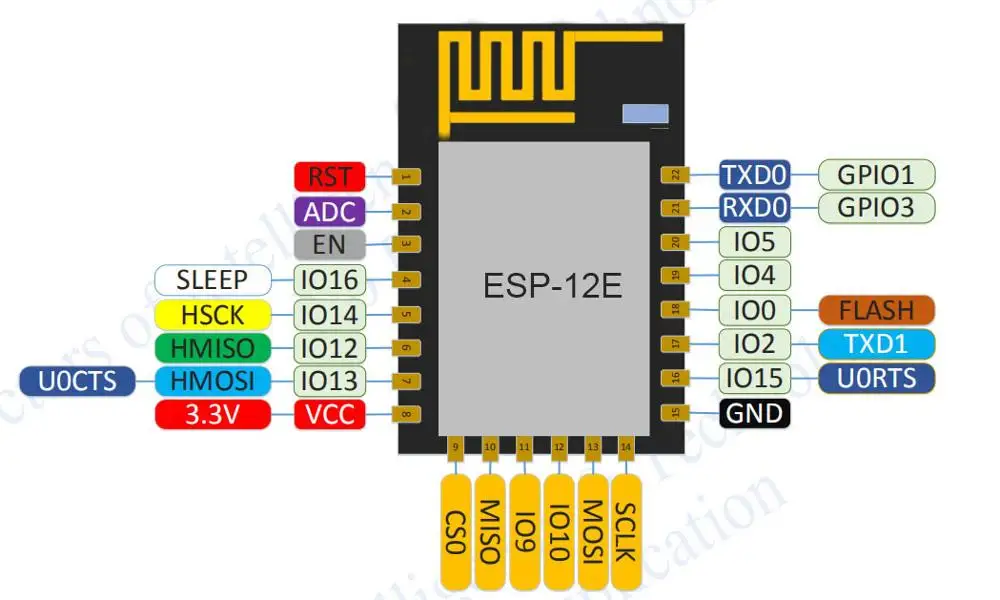

Подключение и настройка ESP8266 ESP-12E

Для работы с ESP-12E необходимо правильно его подключить и настроить. Вот основные шаги:

  1. Подключите модуль к источнику питания 3.3В. Важно не превышать это напряжение!
  2. Соедините GPIO15 с землей, а CH_PD и GPIO2 с VCC через резисторы 10 кОм.

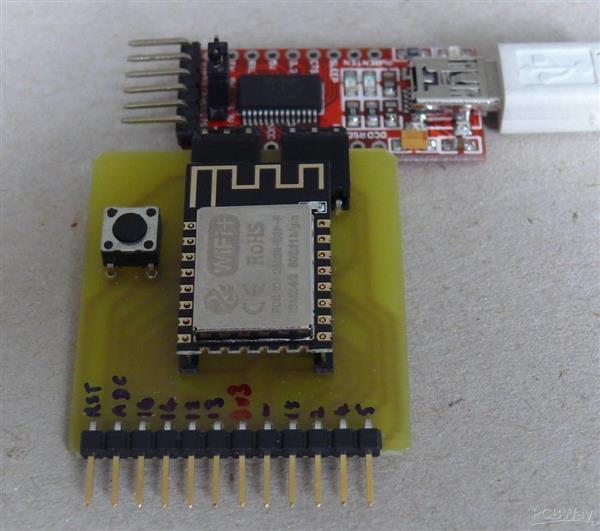

  3. Для программирования подключите UART интерфейс модуля к USB-UART преобразователю.
  4. Установите необходимые драйверы и среду разработки (например, Arduino IDE с поддержкой ESP8266).
  5. Выберите правильную плату и порт в настройках среды разработки.

После этих шагов модуль готов к программированию и использованию в проектах. Не забудьте настроить параметры WiFi подключения в вашем коде.

Программирование ESP8266 ESP-12E: основные методы

Существует несколько способов программирования ESP-12E. Рассмотрим наиболее популярные из них:

1. Arduino IDE

Это самый простой способ для начинающих. Необходимо установить поддержку ESP8266 в Arduino IDE и использовать знакомый C++ подобный язык. Пример простого скетча для мигания светодиодом:



void setup() {
  pinMode(2, OUTPUT);
}

void loop() {
  digitalWrite(2, HIGH);
  delay(1000);
  digitalWrite(2, LOW);
  delay(1000);
}

2. Micropython

Для тех, кто предпочитает Python, существует специальная прошивка Micropython для ESP8266. Это позволяет писать код на Python и легко взаимодействовать с различными датчиками. Пример кода для подключения к WiFi:


import network

def connect():
    ssid = "your_ssid"
    password = "your_password"

    station = network.WLAN(network.STA_IF)
    station.active(True)
    station.connect(ssid, password)

    while station.isconnected() == False:
        pass

    print("Connection successful")
    print(station.ifconfig())

connect()

3. NodeMCU (Lua)

Еще один популярный способ — использование прошивки NodeMCU, которая позволяет программировать на языке Lua. Это дает возможность быстро создавать прототипы устройств. Пример кода для создания веб-сервера:


srv = net.createServer(net.TCP)
srv:listen(80, function(conn)
    conn:on("receive", function(client, request)
        client:send("HTTP/1.1 200 OK\r\nContent-Type: text/html\r\n\r\n<h1>Hello, World!</h1>")
    end)
    conn:on("sent", function(client) client:close() end)
end)

Популярные проекты с использованием ESP8266 ESP-12E

ESP-12E благодаря своей универсальности и низкой стоимости используется во множестве проектов. Вот несколько интересных идей:


  • Умный термостат: контроль и управление температурой через интернет
  • Система автоматического полива растений
  • Домашняя метеостанция с отправкой данных в облако
  • Удаленное управление освещением или другими электроприборами
  • WiFi сканер для обнаружения устройств в сети
  • Беспроводной датчик открытия двери/окна

Каждый из этих проектов может быть реализован с минимальными затратами и предоставляет широкие возможности для экспериментов и улучшений.

Преимущества и недостатки ESP8266 ESP-12E

Как и любое техническое решение, ESP-12E имеет свои сильные и слабые стороны. Рассмотрим основные из них:

Преимущества:

  • Низкая стоимость при высокой функциональности
  • Встроенный WiFi модуль с поддержкой распространенных протоколов
  • Большое количество GPIO портов для подключения периферии
  • Низкое энергопотребление, особенно в режиме глубокого сна
  • Обширное сообщество разработчиков и большая база знаний

Недостатки:

  • Отсутствие встроенного USB интерфейса (требуется дополнительный преобразователь для прошивки)
  • Необходимость внешней антенны для улучшения приема WiFi сигнала
  • Ограниченные вычислительные возможности для сложных задач
  • Отсутствие аппаратной поддержки шифрования (важно для безопасности IoT устройств)

Несмотря на некоторые ограничения, преимущества ESP-12E делают его отличным выбором для большинства любительских и многих профессиональных проектов.


Сравнение ESP8266 ESP-12E с альтернативными решениями

На рынке существует несколько альтернатив ESP-12E. Давайте сравним его с некоторыми популярными конкурентами:

ESP8266 ESP-12E vs ESP32

ESP32 — это более мощный и функциональный модуль от того же производителя:

  • ESP32 имеет двухъядерный процессор и больше памяти
  • ESP32 поддерживает Bluetooth в дополнение к WiFi
  • ESP32 имеет встроенные датчики температуры и касания
  • ESP-12E дешевле и потребляет меньше энергии

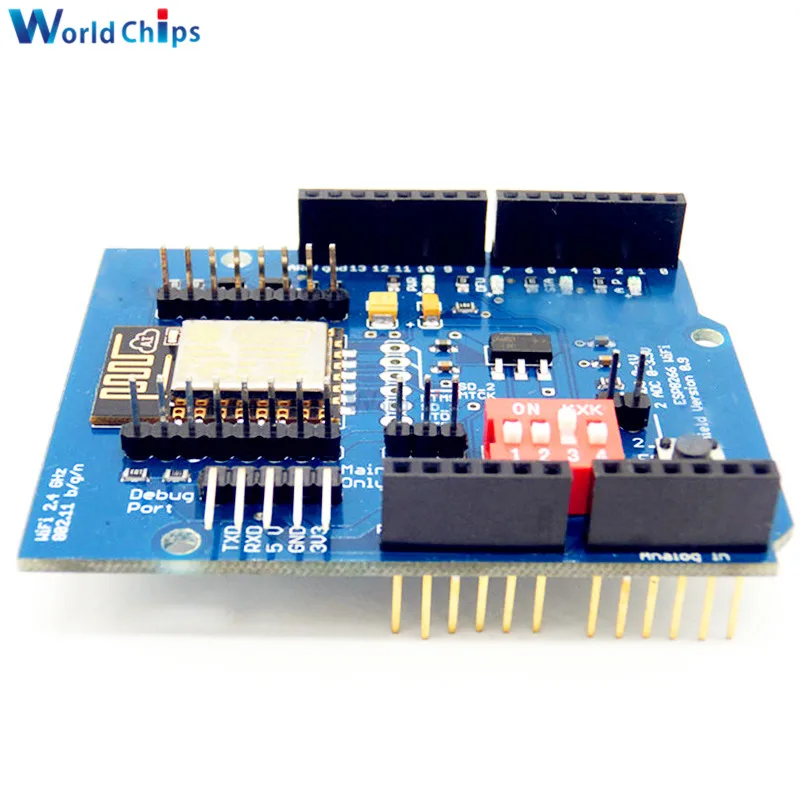

ESP8266 ESP-12E vs Arduino + WiFi Shield

Сравнение с классическим решением на базе Arduino:

  • ESP-12E значительно дешевле комбинации Arduino + WiFi Shield
  • ESP-12E имеет встроенный WiFi и не требует дополнительных модулей
  • Arduino имеет более простой процесс программирования для начинающих
  • Arduino предлагает больше библиотек и готовых решений

ESP8266 ESP-12E vs Raspberry Pi Zero W

Сравнение с миникомпьютером Raspberry Pi:

  • Raspberry Pi Zero W имеет полноценную операционную систему
  • Raspberry Pi предоставляет больше вычислительной мощности
  • ESP-12E потребляет значительно меньше энергии
  • ESP-12E дешевле и проще в интеграции в компактные устройства

Выбор между этими платформами зависит от конкретных требований проекта, бюджета и опыта разработчика.


Где купить ESP8266 ESP-12E и на что обратить внимание при выборе

ESP8266 ESP-12E можно приобрести во многих магазинах электроники и на онлайн-площадках. Вот несколько советов по выбору:

  • Проверьте репутацию продавца и отзывы других покупателей
  • Убедитесь, что вы покупаете оригинальный модуль, а не подделку
  • Обратите внимание на комплектацию — некоторые продавцы предлагают дополнительные компоненты (антенну, кабели)
  • Сравните цены у разных продавцов, но помните, что слишком низкая цена может быть признаком подделки
  • Проверьте наличие гарантии и возможность возврата в случае проблем

Популярные места для покупки включают AliExpress, Amazon, eBay, а также локальные магазины электронных компонентов. Цены могут варьироваться от 2 до 5 долларов за модуль в зависимости от продавца и комплектации.

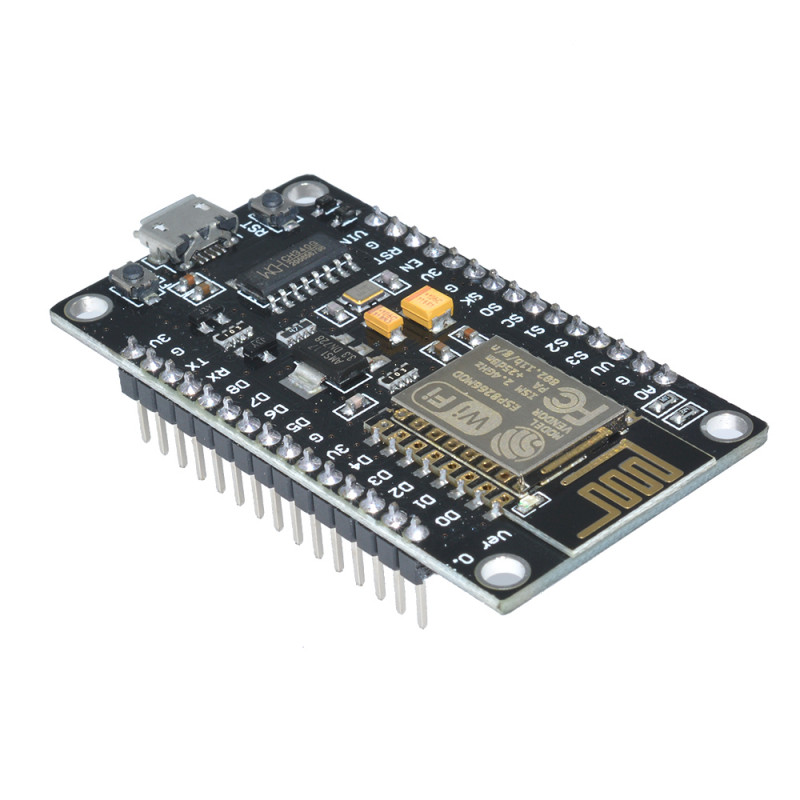

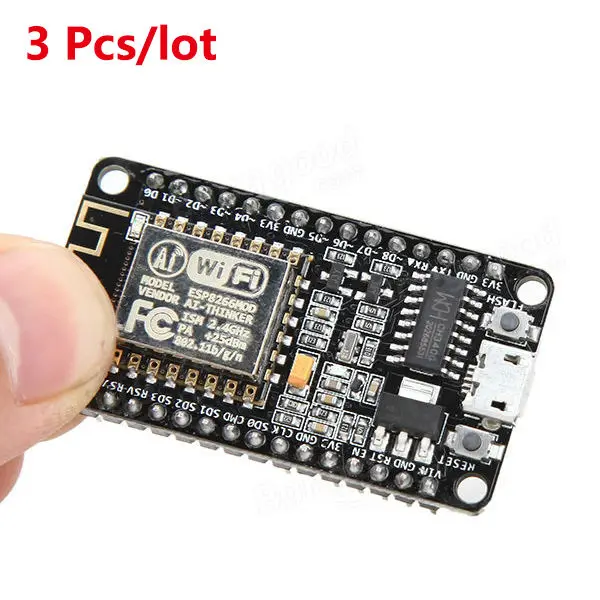

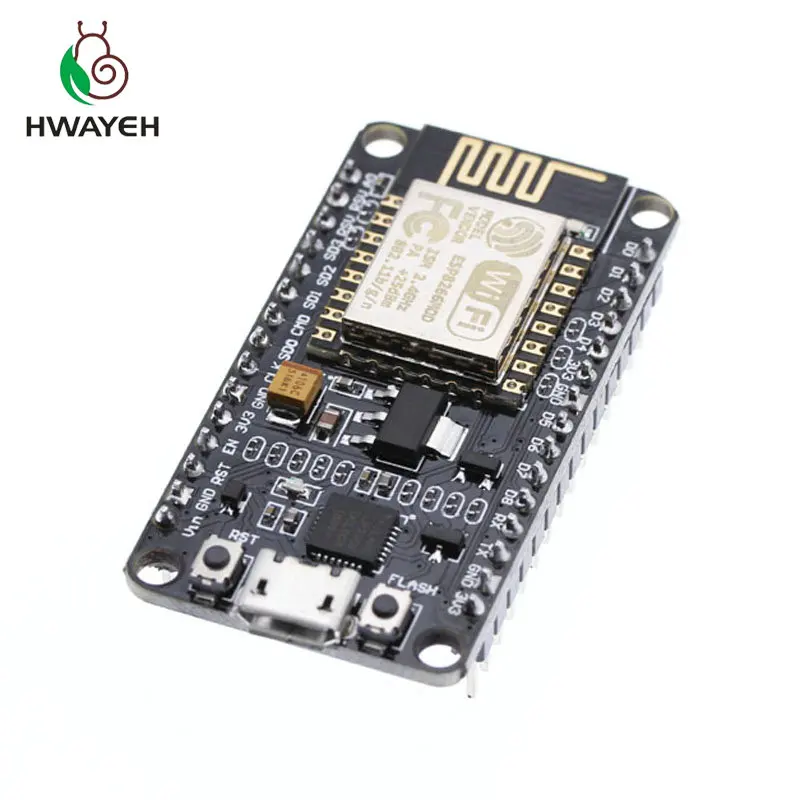

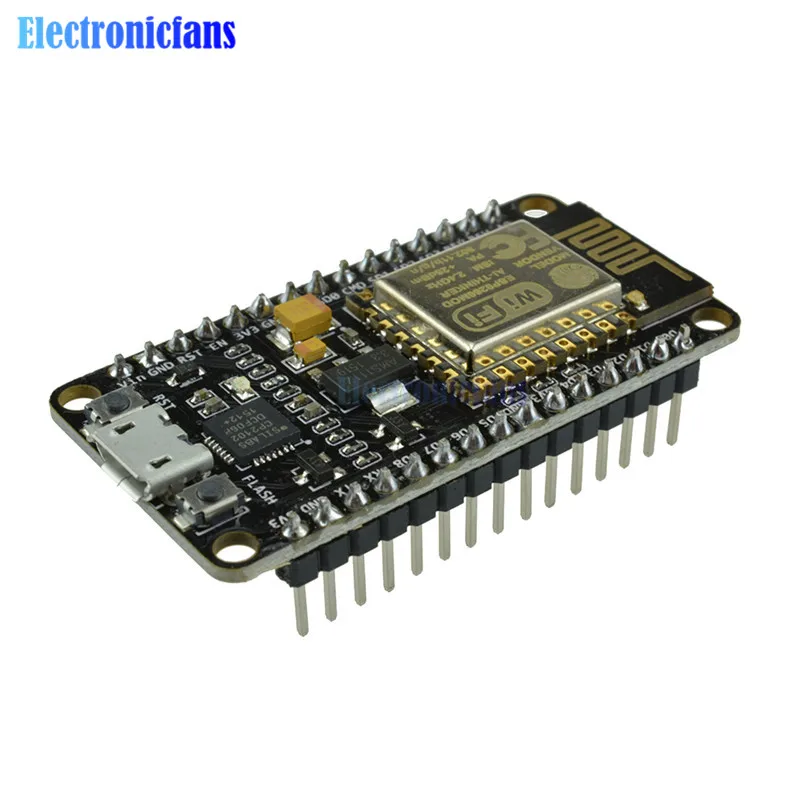

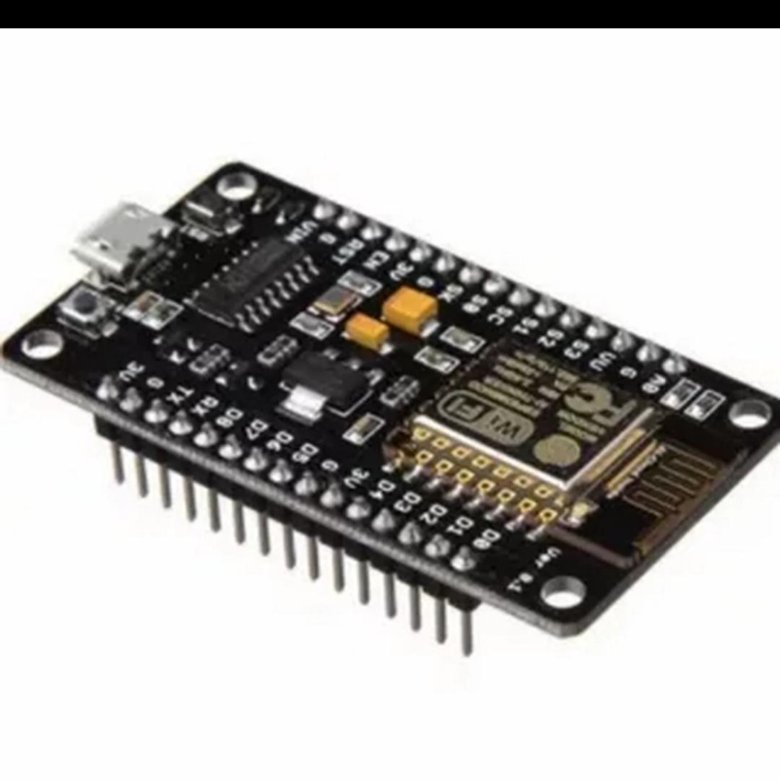

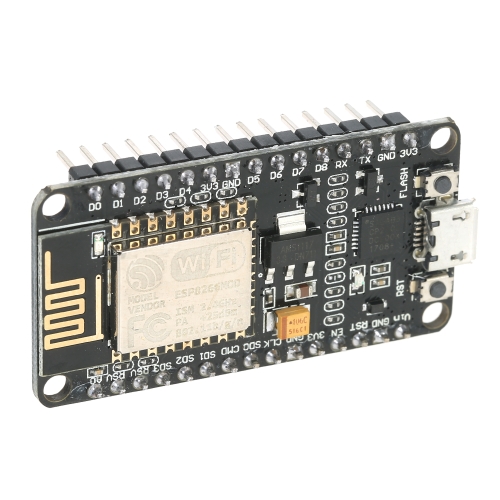

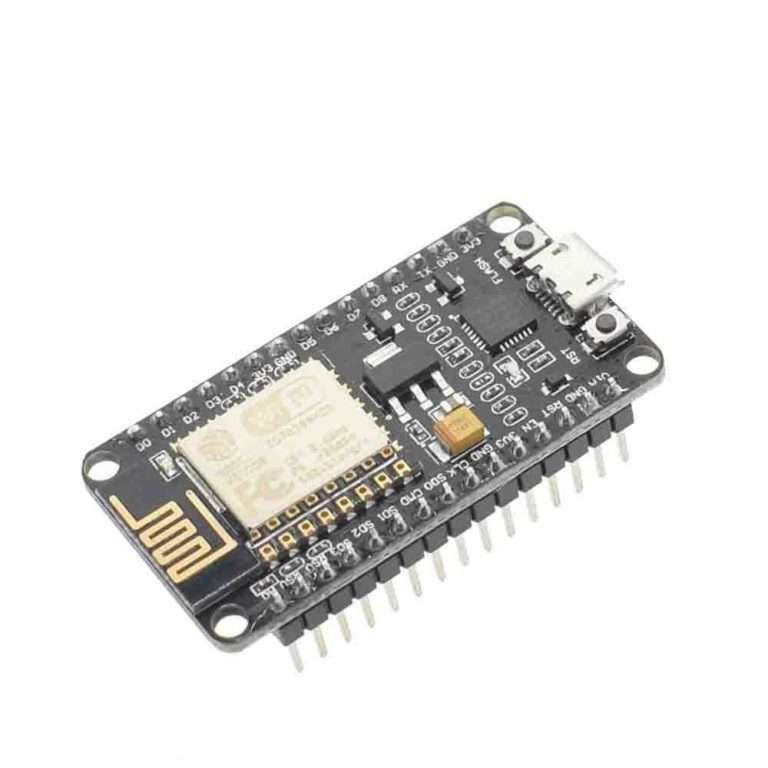

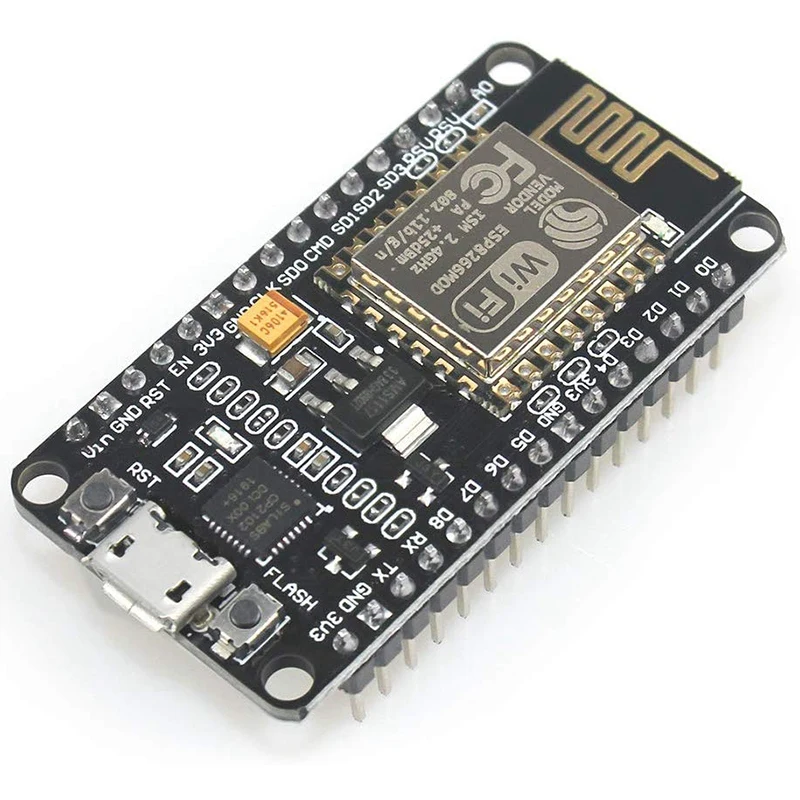

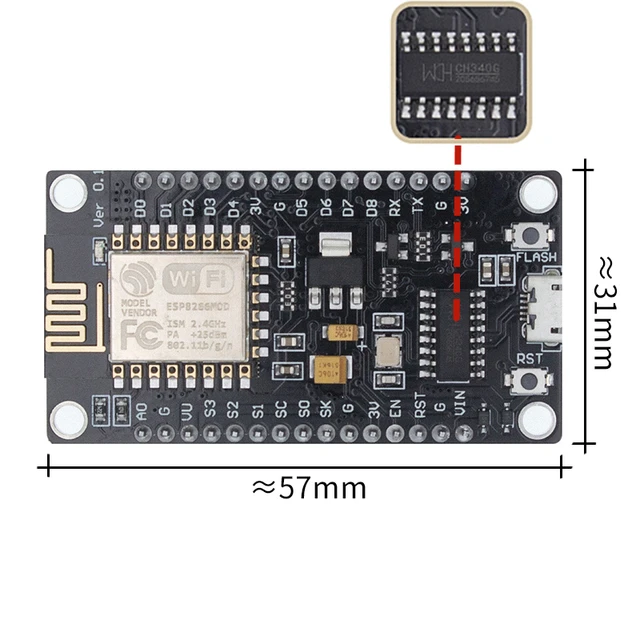

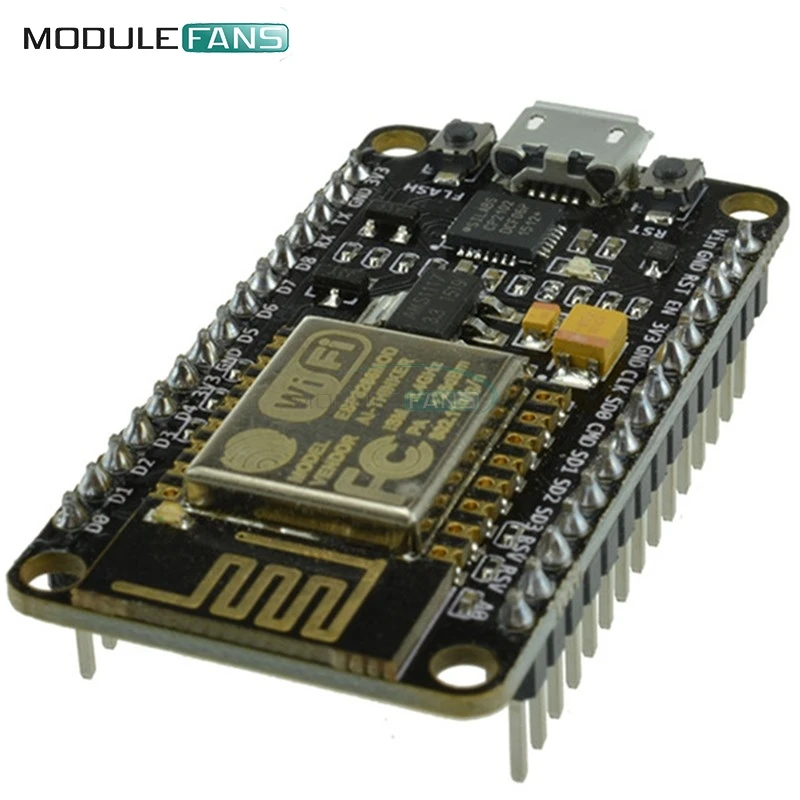

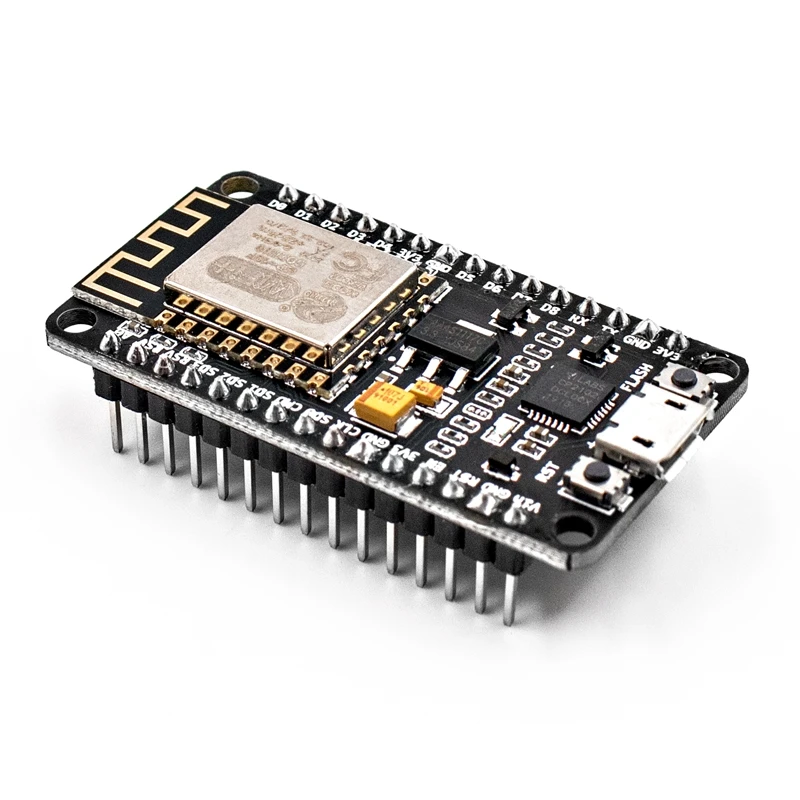

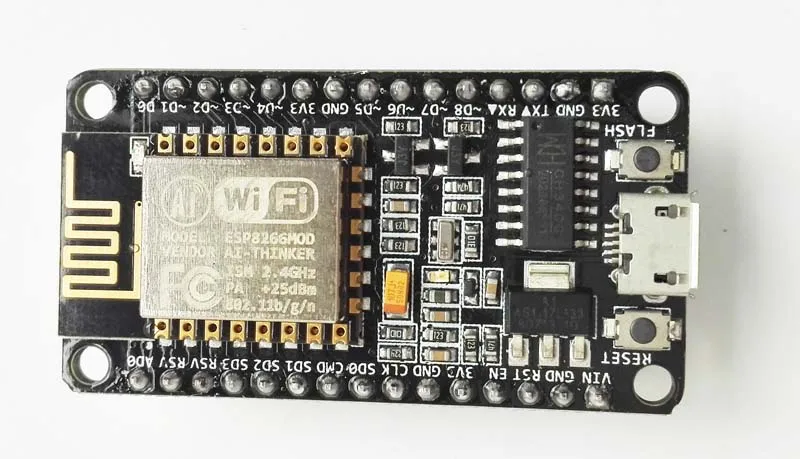

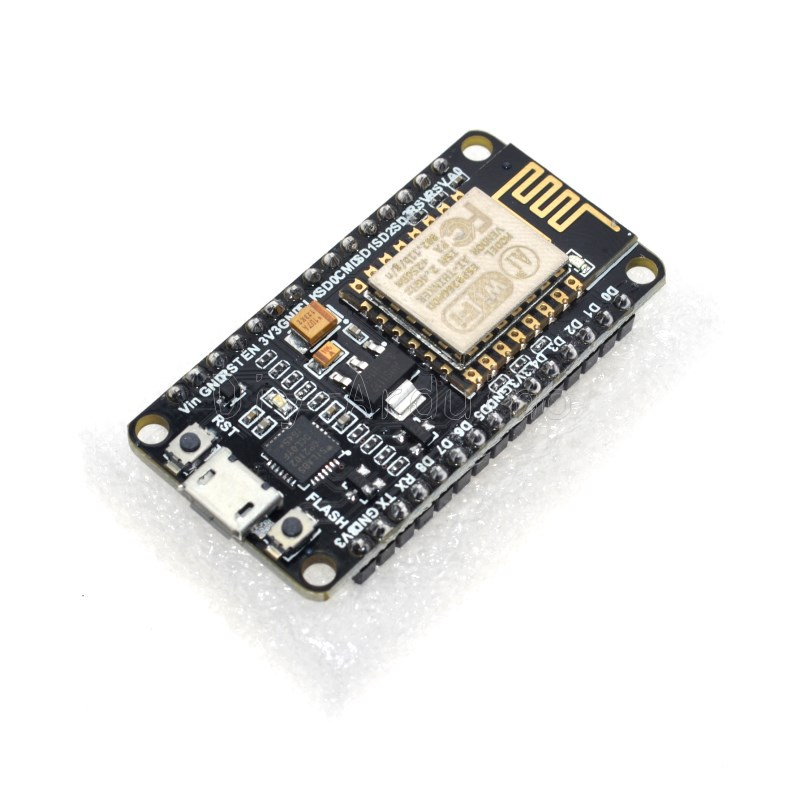

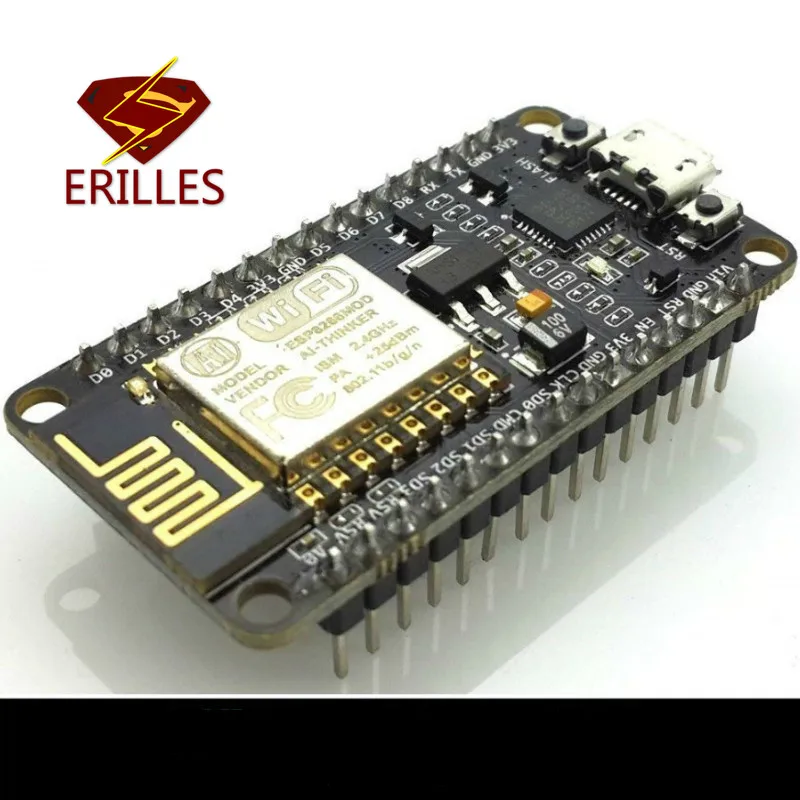

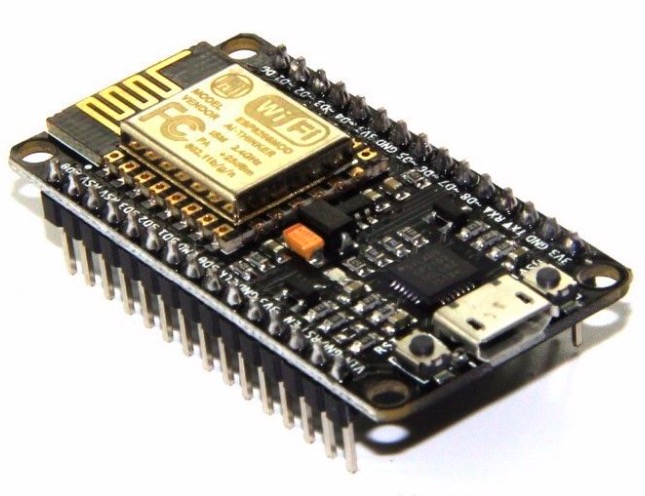

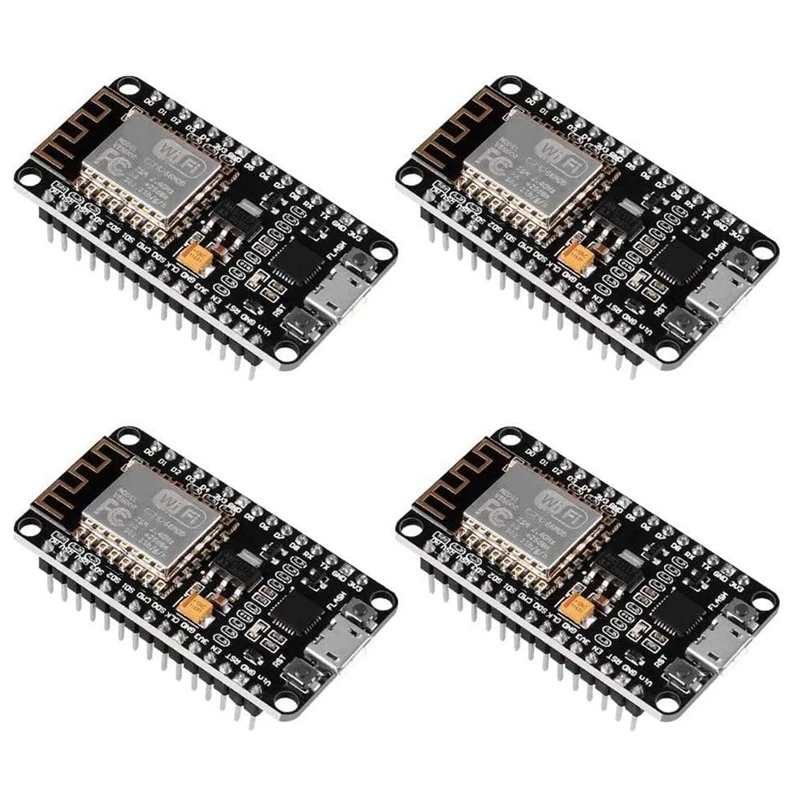

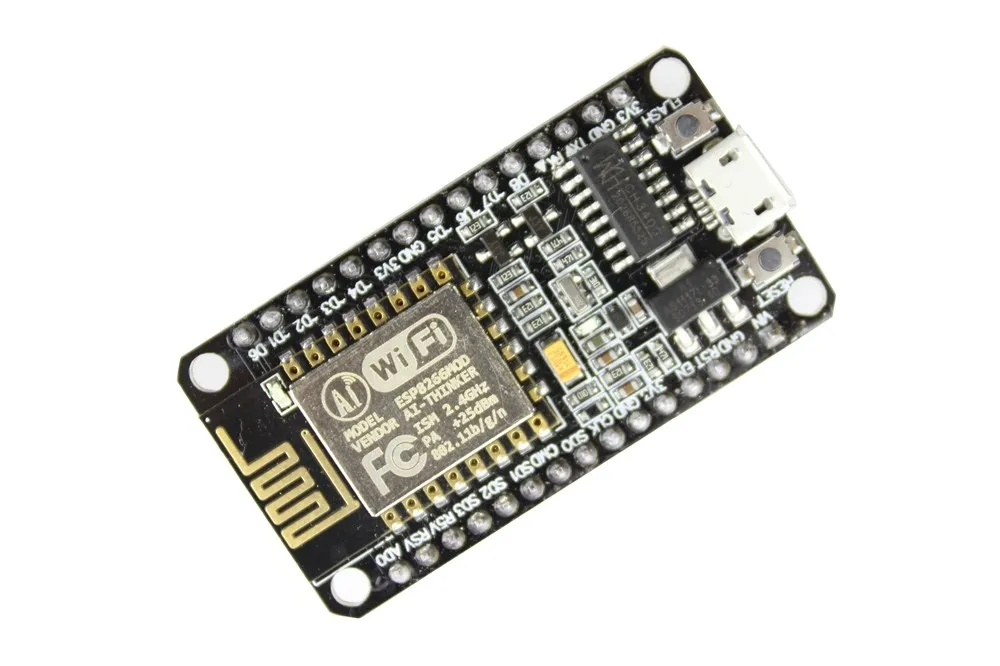

NODEMCU, V3, Lua, Отладочная плата на базе ESP8266, ESP-12E

  • Аккумуляторы
    • Аккумуляторы литиевые
    • Аккумуляторы свинцово-кислотные Prometheus
    • Аккумуляторы металл-гидридные
  • Аккустические элементы
    • Динамики
    • Пьезоизлучатели, зуммеры
    • Электромагнитные излучатели
  • Ардуино и конструирование
    • Адаптеры интерфейсов для ардуино
    • Адаптеры питания
    • Ардуино платформы
    • Аудио усилители
    • Датчики для ардуино и робототехники
    • Динамики, зуммеры, пьезозвуковые излучатели
    • Дисплеи, индикаторы, светодиодные матрицы
    • Драйверы двигателей
    • Корпуса
    • Макетные панели беспаечные
    • Модули расширения (shields)
    • Модули релейные
    • Наборы обучающие
    • Наборы обучающие для пайки
    • Насосы водяные
    • Программаторы
    • Прочие модули и устройства
    • Радиомодули, Wi-fi, bluetooth, GSM
    • Регуляторы, преобразователи напряжения, зарядки Li-ion АКБ
    • Робототехника
    • Сервоприводы
    • Таймеры настраиваемые, программируемые
    • Устройства ввода (клавиатуры, кнопки и др. )
    • Шаговые двигатели
    • Шлейфы, кабели, провода, соединители
    • 3D печать
    • Хранение модулей и деталей
    • Электродвигатели
  • Батарейки
  • Блоки питания, адаптеры
    • Адаптеры сетевые
    • Лабораторные блоки питания
    • Импульсные блоки питания
    • Источники питания для поверхностного монтажа
    • Трансформаторы силовые 220В
  • Варисторы
  • Вводы кабельные
  • Вентиляторы
    • Напряжение 5В DC
    • Напряжение 12В DC
    • Напряжение 24В DC
    • Напряжение 220В AC
  • Герконы
  • Диоды
    • Диоды
    • Стабилитроны
    • Диодные мосты и сборки
    • Динисторы
  • Зарядные устройства
  • Измерительные приборы
    • Мультиметры
    • Измерители-регуляторы, индикаторы
  • Индуктивности
    • Дроссели
    • Фильтры электромагнитных помех (EMI фильтры)
    • Ферритовые кольца
  • Инструмент
    • Зажимы
    • Инструмент
  • Ионисторы
  • Кабели, Провод, Шнуры
  • Кварцевые резонаторы
  • Клеммники на плату
    • Клеммники акустические
  • Клеммники-соединители проводов
  • Кнопки, выключатели, переключатели, тумблеры и др.
    • Кнопки тактовые
    • DIP переключатели 2,54 мм
    • DS-213 Серия
    • DS-228 Серия
    • KAN Серия (Кнопки триггеры)
    • KCD Переключатели клавишные
    • MPBS Серия, металлические
    • PBS-11 Серия
    • PBS-110 Серия
    • PS-серия (6-пин)
    • PS-2 Серия
    • R13-507 Серия
    • SK -Серия, Микропереключатели ползунковые
    • SS-Серия, Микропереключатели ползунковые
    • Переключатели многосекционные
    • Тумблеры
  • Комплектующие для компьютера
  • Конденсаторы
    • Конденсаторы электролитические
    • Конденсаторы металлопленочные
    • Конденсаторы подстроечные
    • Конденсаторы керамические
    • Конденсаторы корректирующие
    • Конденсаторы подавления ЭМП
    • Конденсаторы пусковые
    • Конденсаторы SMD
  • Концевые выключатели
    • KW7 Серия
    • KW10 Серия
    • КW11 Серия
    • ME Серия
  • Корпуса для РЭА, Ардуино проектов и др.
  • Корпуса для предохранителей
  • Конвертеры постоянного напряжения
  • Лампы накаливания
    • E10 Патрон
  • Лампы подсветки монитора (CCFL лампы)
  • Магниты неодимовые
  • Макетные платы
  • Метизы, крепления, винты, гайки
    • Метизы пластиковые
    • Метизы металлические
  • Микрофоны
  • Микросхемы
    • Аудиоусилители (УНЧ)
    • Драйверы двигателей
    • Драйверы ключей
    • Драйверы питания
    • Драйверы светодиодов и индикаторов
    • Интерфейсы
    • Источники опорного напряжения (ИОН)
    • Компараторы
    • Контроллеры заряда батарей
    • Логика
    • Микросхемы АВТО
    • Микросхемы датчики и сенсоры
    • Микросхемы для ПК, Ноутбук, Планшет
    • Микросхемы телевизионные
    • Микроконтроллеры
    • Мультиконтроллеры
    • Операционные усилители
    • Отечественные микросхемы
    • Память
    • Прочие микросхемы
    • Сборки транзисторов
    • Стабилизаторы, регуляторы напряжения
    • Таймеры
    • ШИМ Контроллеры и коммутаторы напряжения
    • PFC Контроллеры
  • Оптопары и оптодрайверы
  • Панельки для микросхем
  • Пасики магнитофонов и тд.
  • Паяльники
    • Комплектующие паяльников
  • Паяльные материалы и принадлежности
    • Паяльные материалы
  • Перемычки (джамперы)
  • Предохранители
    • 392 Серия, TE5, Предохранители
    • 382 Серия, TE5, Предохранители
    • АВТО, МОТО Предохранители
    • КЕРАМИЧЕСКИЕ Предохранители
    • СТЕКЛЯННЫЕ Предохранители
    • САМОВОССТАНАВЛИВАЮЩИЕСЯ Предохранители
  • Промышленная электроника
    • Датчики промышленные
    • Измерители-регуляторы, индикаторы
    • Регуляторы переменного напряжения
  • Радиаторы охлаждения
  • Разное
    • Диагностика автомобиля
    • Лазерные указатели
    • Разбор ТВ, мониторов и др. техники
    • Сенсорные выключатели
    • Щетки угольные и щеточные узлы
  • Разъемы
    • 2X-Серия Разъемы
    • AC, DC Разъемы питания
    • AC, DC Разъемы приборные
    • AM-Серия Разъемы
    • AMW-Серия Разъемы автомобильные
    • ATX-Серия Разъемы ПК
    • BNC Разъемы ТВ, Радио
    • D-SUB Разъемы ПК
    • DIN-Серия Разъемы аккустические
    • Dupont-2. 54мм Разъемы
    • GX-Серия Разъемы авиационные
    • JTAG-Серия Разъемы приборные
    • KF2510 Разъемы приборные
    • RCA Разъемы
    • SM2.54 Разъемы приборные
    • TCP/IP Разъемы сетевые
    • Mini USB Разъемы
    • Micro USB Разъемы
    • Type-C Разъемы
    • USB Разъемы
    • Xh3.54 Разъемы приборные
  • Расходные материалы
    • Клей
    • Кабельные вводы
    • Наконечники на провод
    • Провод монтажный
    • Прокладки изолирующие теплопроводные
    • Текстолит
    • Трубка термоусадочная (ТУТ)
    • Трубка термостойкая
  • Резисторы
    • Резисторы постоянного сопротивления
    • Резисторы переменные
    • Резисторы подстроечные
    • Фоторезисторы
  • Реле
    • Реле электромагнитные
  • Светодиодная продукция
    • Светодиодные ленты
    • Адресные светодиоды
    • Светодиоды DIP, 3 мм корпус
    • Светодиоды DIP, 5 мм корпус
    • Светодиоды DIP, 8мм
    • Светодиоды DIP, 10 мм корпус
    • Светодиоды SMD, ТВ Подсветка дисплея
    • Светодиоды SMD, 0603
    • Светодиоды SMD, 0805
    • Светодиоды SMD, 1206
    • Светодиоды SMD, 3014
    • Светодиоды SMD, 3528
    • Светодиоды SMD, 5630
    • Светодиоды высокой мощности
    • Светодиоды матричные
    • Светодиодные индикаторы
    • Инфракрасные диоды
  • Текстолит
  • Термисторы
    • Термисторы силовые, защитные
    • Термисторы NTC, Серии MF52
    • Термисторы NTC, Серии MF58
  • Термопредохранители
    • Термопредохранители серии RH01, (250В 2A)
    • Термопредохранители серии RY, (250В 10A)
  • Термостаты
    • KSD301-Серия
  • Тиристоры, симисторы
  • Товары для авто
  • Транзисторы
    • Транзисторы импортные
    • Транзисторы отечественные
  • Трансформаторы
    • Трансформаторы силовые
    • Трансформаторы силовые торроидальные
    • Трансформаторы аудио
    • Трансформаторы измерительные
  • Фонари
  • Шлейфы, ленточные кабели
  • Электровакуумные лампы
  • Электродвигатели
    • Двигатели постоянного тока
    • Двигатели переменного тока
    • Шаговые двигатели
  • Энкодеры

Описание

NODEMCU V3 Lua платформа для программирования на базе Wi-fi модуля ESP8266

 Тип Wi-Fi модуля                                               ESP8266
 Напряжение питания  3. 7…18В DC; 5В (micro USB)
 Рабочее напряжение  3…3.6В DC
 Ток потребления  220мА макс
 Стабилизаторы напряжения на плате  3.3В 800мА
 Тип контроллера  ESP8266
 Тактовая частота контроллера  80МГц
 Разрядность шины контроллера  32Бит
 Встроенный стек  TCP/IP
 Поддержка Wi-Fi протоколов  802.11 b/g/n
 Драйвер USB интерфейса  Ch440G
 Габариты платы  58×30.5мм
 Пр-во  Lolin

Рекомендуемые товары

Товары для


сравнения

сравнить

Просмотренные товары

новости

  • 19 сентября 2022, 10:10

    Поступление ШИМ контроллеров

  • 17 августа 2022, 12:56

    Поступление полевых транзисторов

  • 27 июля 2022, 16:08

    Поступление инструмента для ремонта

  • 01 июля 2022, 14:34

    Поступление новых модулей Ардуино

  • 27 июня 2022, 16:16

    СНИЖЕНИЕ ЦЕН!!!

все новости

Бренды

Все бренды

ESP8266 serial WIFI модуль ESP-12E ESP-12 ESP-07 AVR arduino ESP WI-FI

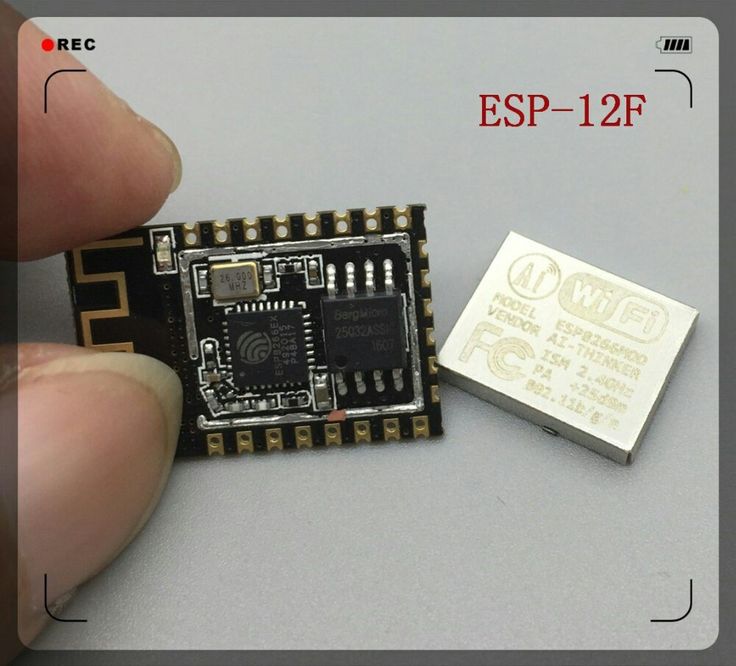

> МОДУЛИ>БЕЗ ПРОВОДОВ>ESP8266 serial WIFI модуль ESP-12F (ESP-12) ESP12-F

Артикул esp-12F

Это esp12e ESP8266 serial WIFI модуль ESP-12E ESP-12F  ESP12 ESP12E ESP12F

Аналог esp-07, увеличенный объем флеш памяти, построен на базе esp12

Подробнее


    « Продолжить покупки

Описание



30 других товаров в этой категории:

  • Брелок передатчик для беспроводной пульта 433.
    ..

    125,00 грн

  • Беспроводной пульт AC220V 10A 433 МГц 4 радио…

    780,00 грн

  • Беспроводной пульт DC 12В 10A 433 МГц 4 радио…

  • радио передатчик TX118SA-4 433 MГц RF 4 канала…

    75,00 грн

  • программируемый обучаемый RF приемник RX480E-4…

    83,25 грн

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

    369,00 грн

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

    499,00 грн

  • Беспроводной пульт DC12V 10A 433 МГц радио реле.
    ..

    230,00 грн

  • Настенный пульт-выключатель 1 кнопка передатчик…

  • GSM реле открытие ворот RTU5024 1 канал реле…

  • мини программируемый обучаемый RF приемник 433…

    145,00 грн

  • мини программируемый обучаемый RF приемник 433…

    249,30 грн

  • мини программируемый обучаемый RF приемник 433…

    256,30 грн

  • Радио настенный 1 кнопка пульт-выключатель…

  • Радио настенный 2 кнопки пульт-выключатель.
    ..
  • Радио настенный 3 кнопки пульт-выключатель…

  • Дубликатор Беспроводной Пульт обучаемый…

  • Беспроводное радио реле c брелком DC12V 10A 433…

    299,00 грн

  • Брелок передатчик для беспроводной пульта 433…

    124,00 грн

  • Радиореле AC220V 10A 433 МГц с пультом радио…

    299,50 грн

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

    369,20 грн

  • Беспроводной пульт DC12V 10A 433 МГц радио реле.
    ..

    499,20 грн

  • Беспроводной пульт AC220V 10A 433 МГц радио…

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

  • Беспроводной пульт DC12V 10A 433 МГц радио реле…

  • Радио реле беспроводной приемник AC220V 10A 433…

    169,99 грн

  • Радио реле беспроводной приемник AC220V 10A 433…

    299,50 грн

  • Радио реле беспроводной приемник AC220V 10A 433.
    ..

Покупатели этого товара так же приобрели:

Esp-12e esp8266 в Нефтекамске: 21-товар: бесплатная доставка, скидка-23% [перейти]

Партнерская программаПомощь

Нефтекамск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Здоровье и красота

Здоровье и красота

Текстиль и кожа

Текстиль и кожа

Детские товары

Детские товары

Электротехника

Электротехника

Продукты и напитки

Продукты и напитки

Дом и сад

Дом и сад

Мебель и интерьер

Мебель и интерьер

Промышленность

Промышленность

Вода, газ и тепло

Вода, газ и тепло

Все категории

ВходИзбранное

Esp-12e esp8266

ESP8266 ESP-12E ESP12E ESP12F ESP-12F Wifi серийная плата модуля для Arduino беспроводной трансивер удаленный порт разработка сети

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP8266 ESP01S ESP12E ESP12F ESP-12E ESP-01 ESP-01S ESP-12F, 3,3 В

ПОДРОБНЕЕЕще цены и похожие товары

108

159

Wi-Fi-модуль ESP8266 ESP01S ESP12E ESP12F ESP-12E ESP-01 ESP-01S ESP-12F, 3,3 В

ПОДРОБНЕЕЕще цены и похожие товары

Модуль ESP-12E, на чипе ESP8266

ПОДРОБНЕЕЕще цены и похожие товары

10 шт. /лот, ESP8266-12 ESP-12E ESP-12F ESP-12S ESP8266, Wi-Fi, 32 Мбит, AI-THINKER лента и катушка

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F ESP8266 ESP-12E беспроводной

ПОДРОБНЕЕЕще цены и похожие товары

161

230

ESP8266 серийная WIFI модель 12E 12F 12S 07 07S 01 01S M1 M2 фотосессия 02 A1S ESP12

ПОДРОБНЕЕЕще цены и похожие товары

239

362

Плата ESP-12E ESP8266, Wi-Fi, для Arduino UNO R3, модули плат Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

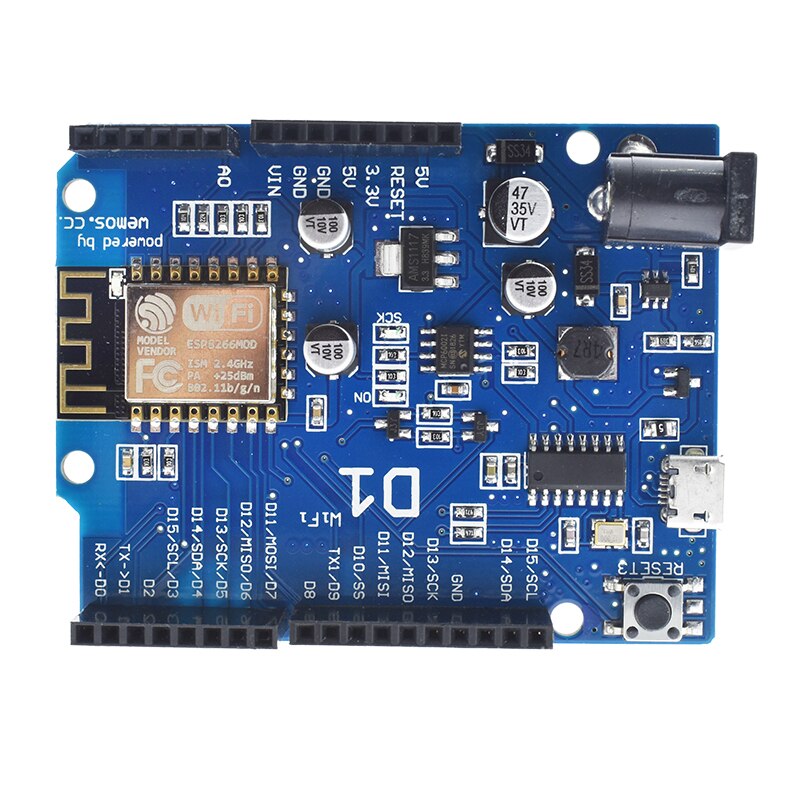

AR100 Плата Ардуино совместимая ESP-12F WeMos D1 ESP-12E WiFi uno based ESP8266 shield Тип: плата

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP8266 ESP-01, ESP-07, ESP-12, ESP-12E, ESP-12F, ESP-12S, беспроводной адаптер приемопередатчика, 2,4 г

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F Esp8266, 3,6 В, ESP-12E шт

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F ESP8266 ESP-12E беспроводной

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F ESP8266 ESP-12E беспроводной, ESP12F, ESP12, подлинность гарантирована 4 м

ПОДРОБНЕЕЕще цены и похожие товары

ESP8266 ESP-12F ESP-12S ESP-12E Board Wireless WIFI Module Intelligent Housing System Adapter Board WIFI Module Accessories

ПОДРОБНЕЕЕще цены и похожие товары

Беспроводной последовательный модуль Wi-Fi ESP8266 ESP-01 ESP-01S ESP-07 ESP-12 ESP-12E ESP-12F беспроводной трансивер

ПОДРОБНЕЕЕще цены и похожие товары

123

192

Плата ESP-12E ESP-12S ESP8266 ESP-12F Беспроводная Wi-Fi Протокол связи Умного дома: Wi-Fi

ПОДРОБНЕЕЕще цены и похожие товары

5 шт. /партия ESP8266 последовательный порт WIFI Дистанционное Беспроводное управление wifi модуль ESP-12E ESP-12F ESP12S

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F ESP8266 ESP-12E беспроводной, ESP12F, ESP12, подлинность гарантирована 4 м

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi-модуль ESP-12F ESP8266 ESP-12E беспроводной, ESP12F, ESP12, подлинность гарантирована 4 м

ПОДРОБНЕЕЕще цены и похожие товары

1 шт., двухсторонний протектор ESP-12E ESP-12F ESP8266 ESP-32S, 7×9 см

ПОДРОБНЕЕЕще цены и похожие товары

Wi-Fi модель ESP8266 ESP-12 ESP-12E ESP-12F ESP-12S подлинность гарантирована

ПОДРОБНЕЕЕще цены и похожие товары

ESP-12F ESP-12E ESP8266 беспроводной с поддержкой Wi-Fi

ПОДРОБНЕЕЕще цены и похожие товары

Плата NodeMCU WiFi ESP8266 CP2102 (ESP-12e)

ПОДРОБНЕЕЕще цены и похожие товары

112 486

1 roll 800pcs ESP-12F ESP-12S ESP-12E ESP8266-12F ESP8266 WIFI wireless module 32Mbit Flash Memory TAPE & REEL ORIGINAL

ПОДРОБНЕЕЕще цены и похожие товары

ESP-12E WeMos D1 UNO R3, макетная плата Ch440 Ch440G на базе Wi-Fi ESP8266, щит, Умная Электронная Печатная плата для Arduino совместимый с IDE

ПОДРОБНЕЕЕще цены и похожие товары

10 шт. , ESP-12F с поддержкой Wi-Fi и пультом ДУ, ESP8266, ESP-12E версия

ПОДРОБНЕЕЕще цены и похожие товары

ESP8266 WIFI модуль ESP-12E

ПОДРОБНЕЕЕще цены и похожие товары

165

275

Беспроводной модуль ESP32 NodeMCU-32S Lua WIFI Интернет вещей макетная плата на основе ESP8266 ESP-12E с антенной Pcb

ПОДРОБНЕЕЕще цены и похожие товары

ESP8266 ESP-12E



Модуль микроконтроллера ESP8266EX фирмы Espressif. Отличительная особенность МК – радиоинтерфейс Wi-Fi. Тип модуля ESP-12E. Устройство работает без дополнительного МК благодаря содержащемуся в микросхеме ESP8266 микроконтроллеру класса 8051, 80 Кб ОЗУ DRAM и высокоскоростной памяти IRAM. Модуль содержит необходимые средства для совместной работы с одним или несколькими МК. На плате модуля под металлическим кожухом находятся микросхема памяти 4 Мбт, микросхема ESP8266EX и кварцевый резонатор. Рядом с кожухом светодиод показывающий включение питания и миниатюрная антенна из дорожки на верхнем слое печатной платы в виде змейки. Металлический кожух экранирует компоненты модуля и тем самым улучшает элекиромагнитные свойства. В микросхему ESP8266EX интегрирован датчик температуры.
 ESP-12E является самостоятельным центральным модулем МК. От грумы центральных модулей Arduino отличается содержанием МК фирмы Espressif в отличии от более знакомых Arduino NANO, Arduino Pro Mini в которых использован МК фирмы Atmel.
 Модуль ESP-12E способен работать совместно с персональным компьютером или другим аналогичным прибором, имеющим порты USB или COM c интерфейсом RS232. При этом соединение выполняется через преобразователь интерфейсов. Совместная работа с ПК возможна благодаря использованию в программном обеспечении модуля класса команд используемых для управления модемами – АТ-команды.
 Основная программа, управляющая работой модуля обновляется, используя ресурсы интернета или составляется оригинальная. ESP-12E продается с установленным программным обеспечением, обеспечивающим работу в режиме моста UART–Wi-Fi при соединении с портом ПК. Настройка и обмен данными происходят с помощью АТ-команд.

Назначение контактов ESP-12E.

№        Функция                                Описание

1          RST                 Сброс, выполняется при подаче низкого уровня. Может использоваться для                                    внешнего контроля сервера многоточечной конференции
2          ADC/TOUT    Вход АЦП разрешающей способностью 10 бит, диапазон измерения 0–1 В
3          EN                  Включение модуля, активный уровень высокий
4          GPIO16          Линия ввода-вывода с открытым коллектором
5          GPIO14          Линия ввода-вывода
6          GPIO12          Линия ввода-вывода
7          GPIO13          Линия ввода-вывода или сигнал RXD интерфейса UART2
8          VDD               Питание 3,3 В
9          CS0                 Сигнал CS интерфейса SPI
10        MISO             Сигнал MISO интерфейса SPI
11        GPIO9            Работает только в ESP-12-D
12        GPIO10          Работает только в ESP-12-D
13        MOSI             Сигнал MOSI интерфейса SPI
14        SCLK             Сигнал Clock интерфейса SPI
15        CND               Подключение общего провода
16        GPIO15          Линия ввода-вывода или сигнал TXD интерфейса UART2
17        GPIO2            Линия ввода-вывода или подключение светодиода WI-FI статуса
18        GPIO0            Линия ввода-вывода
19        GPIO4            Линия ввода-вывода
20        GPIO5            Линия ввода-вывода
21        RXD0              Сигнал RXD интерфейса UART0
22        TXD0              Сигнал TXD интерфейса UART0

Соединение модуля ESP-12E с персональным компьютером

Модуль содержит интерфейс UART, а компьютер имеет порт с интерфейсом USB или RS232. Для соединения этих приборов применяется преобразователь сигналов интерфейсов, например FTDI232-1 на основе микросхемы FT232RL


Подключение ESP-12E к USB порту компьютера через преобразователь интерфейсов FTDI232-1.

На схеме показаны соединения преобразователя интерфейса и ESP-12E. Также схема отображает подключение кнопки сброса RESET, переключателя режимов обычной работы и обновления основного ПО PROG, установку перемычки автосброса AUTO RESET. Более простая схема соединения:




Описание ESP-12E
http://www.seeedstudio.com/wiki/images/7/7d/ESP-12E_brief_spec.pdf

Микроконтроллер ESP8266EX
http://www.fut-electronics.com/wp-content/uploads/2015/10/ESP8266_12_wifi_datasheet.pdf

Описания интерфейсов модуля
http://bbs.espressif.com/viewtopic.php?f=51&t=819

Книга о модулях на микросхеме ESP8266. Публикация октябрь 2015 г
http://neilkolban.com/tech/wp-content/uploads/2015/09/Kolbans-Book-on-the-ESP8266-October-2015. pdf

Функции снижения потребления тока
http://bbs.espressif.com/download/file.php?id=536

АТ-команды описание 2015 г
http://bbs.espressif.com/download/file.php?id=897

АТ- команды примеры 2015 г
http://bbs.espressif.com/download/file.php?id=822

Описание NodeMCU API на русском
https://github.com/nodemcu/nodemcu-firmware/wiki/nodemcu_api_ru

Язык LUA
http://www.lua.org/home.html

Программирование на SDK
http://bbs.espressif.com/download/file.php?id=717

Вам также может понравиться

    16 других товаров в той же категории:
