Что такое ESR метр и зачем он нужен
ESR метр — это специализированный измерительный прибор, предназначенный для определения эквивалентного последовательного сопротивления (ESR) конденсаторов. ESR является важным параметром, характеризующим качество и работоспособность электролитических и других типов конденсаторов.
Основные задачи ESR метра:
- Измерение ESR конденсаторов без выпаивания из схемы
- Выявление неисправных конденсаторов с повышенным ESR
- Подбор конденсаторов с оптимальным ESR для конкретных применений
- Оценка качества и подлинности конденсаторов
ESR метр позволяет обнаружить проблемные конденсаторы на ранней стадии, когда другие методы диагностики еще неэффективны. Это делает его незаменимым инструментом при ремонте и обслуживании электронной техники.
Принцип работы ESR метра
Принцип действия ESR метра основан на измерении сопротивления конденсатора на высокой частоте (обычно в диапазоне 50-100 кГц). На такой частоте влияние емкостного сопротивления минимально, что позволяет выделить активную составляющую — ESR.

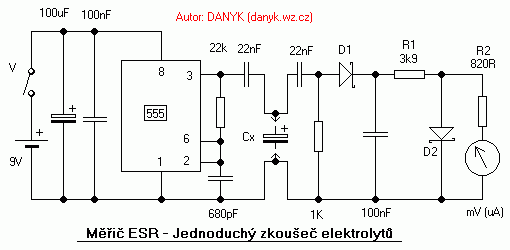

Типовая схема измерения включает в себя:
- Генератор высокочастотного сигнала
- Измерительный мост
- Усилитель
- АЦП и микроконтроллер для обработки результатов
- Дисплей для отображения измеренных значений

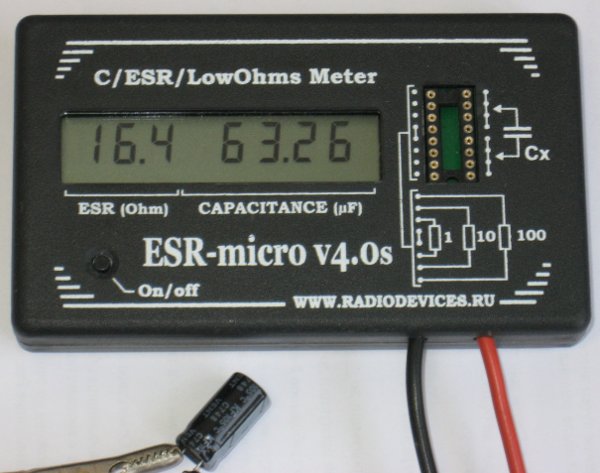

Современные ESR метры часто совмещают функции измерения ESR, емкости и индуктивности в одном приборе. Это расширяет их возможности при диагностике электронных компонентов.
Ключевые характеристики ESR метров
При выборе ESR метра следует обратить внимание на следующие важные параметры:
- Диапазон измерения ESR (обычно от десятых долей Ома до 20-100 Ом)
- Диапазон измеряемых емкостей (от десятков пФ до тысяч мкФ)
- Точность измерений (погрешность 1-5%)
- Частота тестового сигнала (50-100 кГц)
- Возможность измерения без выпаивания компонентов
- Наличие дополнительных функций (измерение L, C, R)
- Автоматический выбор диапазона измерений
- Возможность калибровки
Важно выбирать ESR метр с характеристиками, соответствующими конкретным задачам диагностики и ремонта электроники.
Применение ESR метра в диагностике электронных компонентов
ESR метр является эффективным инструментом для выявления неисправностей в различной электронной технике:
- Компьютерные материнские платы и блоки питания
- LCD и плазменные телевизоры
- Аудио и видео техника
- Импульсные источники питания
С помощью ESR метра можно быстро локализовать проблемные конденсаторы, даже если внешне они выглядят исправными. Это значительно ускоряет процесс диагностики и ремонта.
Как правильно измерять ESR конденсаторов
Для получения корректных результатов при измерении ESR необходимо соблюдать следующие правила:
- Перед измерением конденсатор должен быть полностью разряжен
- Измерения лучше проводить непосредственно на выводах конденсатора, минимизируя длину проводов
- При измерении в схеме необходимо учитывать влияние параллельно подключенных компонентов
- Для точных измерений рекомендуется проводить калибровку прибора
- Необходимо соблюдать полярность при подключении к полярным конденсаторам
Правильная методика измерений позволяет получить достоверные данные о состоянии конденсаторов и выявить даже незначительные отклонения ESR.
Интерпретация результатов измерения ESR
Для корректной оценки состояния конденсатора по измеренному значению ESR необходимо учитывать следующие факторы:
- Номинальную емкость конденсатора
- Рабочее напряжение
- Тип конденсатора (электролитический, танталовый, пленочный и т.д.)
- Рекомендации производителя по допустимым значениям ESR

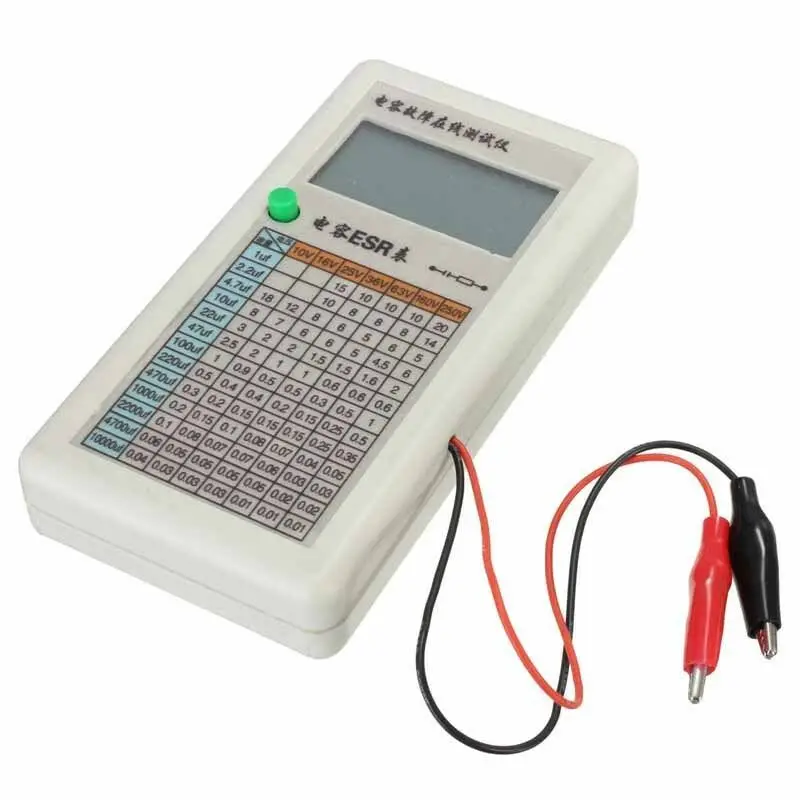

Общие рекомендации по оценке ESR:
- Для электролитических конденсаторов емкостью 100-1000 мкФ нормальные значения ESR обычно находятся в диапазоне 0.1-1 Ом
- Увеличение ESR в 2-3 раза от номинального значения часто указывает на деградацию конденсатора
- ESR более 5-10 Ом для большинства электролитических конденсаторов является признаком неисправности
Важно сравнивать измеренные значения с данными из технической документации на конкретные модели конденсаторов.
Преимущества и недостатки ESR метров
ESR метры имеют ряд преимуществ по сравнению с другими методами диагностики конденсаторов:
- Возможность измерения без выпаивания компонентов
- Выявление неисправностей на ранней стадии
- Высокая скорость диагностики
- Простота использования
Однако у этого метода есть и некоторые ограничения:
- Невозможность измерения ESR керамических конденсаторов малой емкости
- Влияние параллельно подключенных компонентов при измерении в схеме
- Необходимость периодической калибровки для сохранения точности
Несмотря на эти ограничения, ESR метры остаются одним из наиболее эффективных инструментов диагностики конденсаторов в современной электронике.

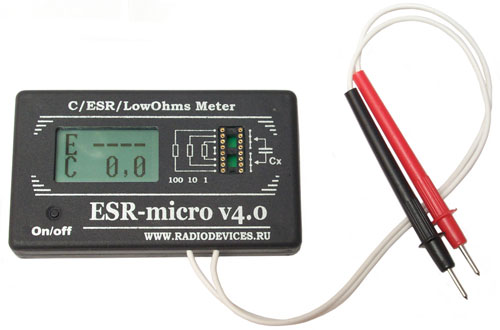

Выбор ESR метра для ремонтной мастерской
При выборе ESR метра для профессионального использования следует обратить внимание на следующие характеристики:
- Широкий диапазон измерения ESR и емкости
- Высокая точность измерений (погрешность не более 1-2%)
- Возможность калибровки
- Наличие дополнительных функций (измерение индуктивности, сопротивления)
- Удобный интерфейс и большой дисплей
- Прочный корпус для использования в полевых условиях
- Возможность подключения к компьютеру для анализа данных
Рекомендуется выбирать приборы известных производителей, специализирующихся на измерительном оборудовании. Это гарантирует высокое качество и надежность прибора.

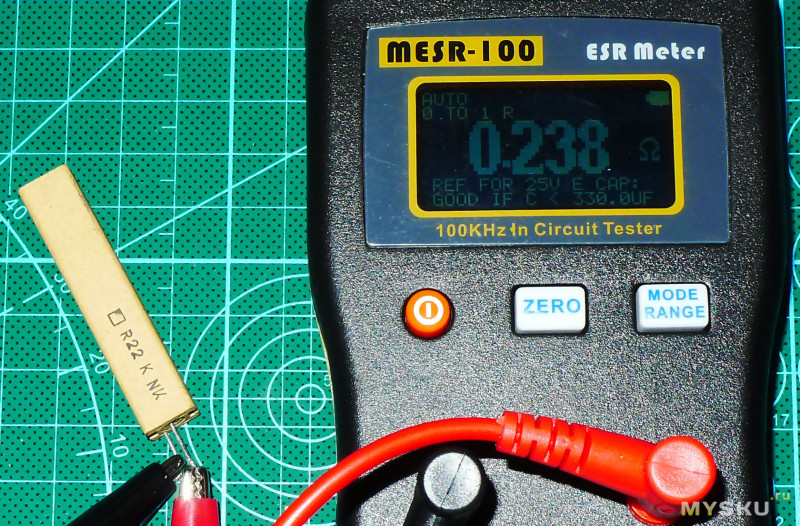

ESR метры, обзоры и отзывы покупателей с характеристиками и ценами
У электролитических конденсаторов есть параметр — ESR. Аббревиатура расшифровывается как equivalent series resistance. Иногда применяется русский вариант названия параметра — ЕСР.
Со временем значение ESR увеличивается (из-за подсыхания электролита). Это ведет к ухудшению работы электронной схемы или полному ее выходу из строя. С помощью ESR-метра измеряется величина этого параметра. Прибор производится как самостоятельное изделие, объединяется с RLC-метром (измерителем сопротивлений, индуктивностей и емкостей) или выпускается как приставка к мультиметру (тестеру).
ESR-метр может быть стрелочным или цифровым. Для работы прибора нужен источник питания. Это может быть встроенный аккумулятор, батарея или адаптер, подключенный к сети. Диапазон емкостей, ESR которых измеряется, начинается от сотых долей доходит до десятков тысяч мкФ. Существенный плюс прибора — возможность измерить ESR не извлекая конденсатор из монтажа.
ЕСР-тестер входит в обязательный метрологический набор специалистов, занимающихся сборкой и ремонтом радиоаппаратуры.
- TaoBao
- Мультиметры
- Товары проф. использования
- Пункт №18
Набор для сборки продвинутого LCR-метра
Я уже довольно длительное время пользуюсь самодельным измерителем емкости и ESR конденсаторов, собранного по схеме от автора GO с форума ProRadio. Попутно в моем использовании есть и другой, не менее популярный измеритель FCL с сайта cqham.
Сегодня в обзоре прибор, который имеет выше заявленную точность, а также фактически объединяющий оба указанных выше прибора.
Внимание, много фото, мало текста, может быть критично для пользователей с дорогим трафиком.
читать дальше
Планирую купить +107 Добавить в избранное Обзор понравился
+127 +235
- esr метр
- Магазины Китая
- BANGGOOD.
COM - Мультиметры
- Радиотовары
- Пункт №18
COMМультифункциональный LCR тестер TC-1 от торговой марки DANIU™.
Приветствую всех читателей на страницах сайта!

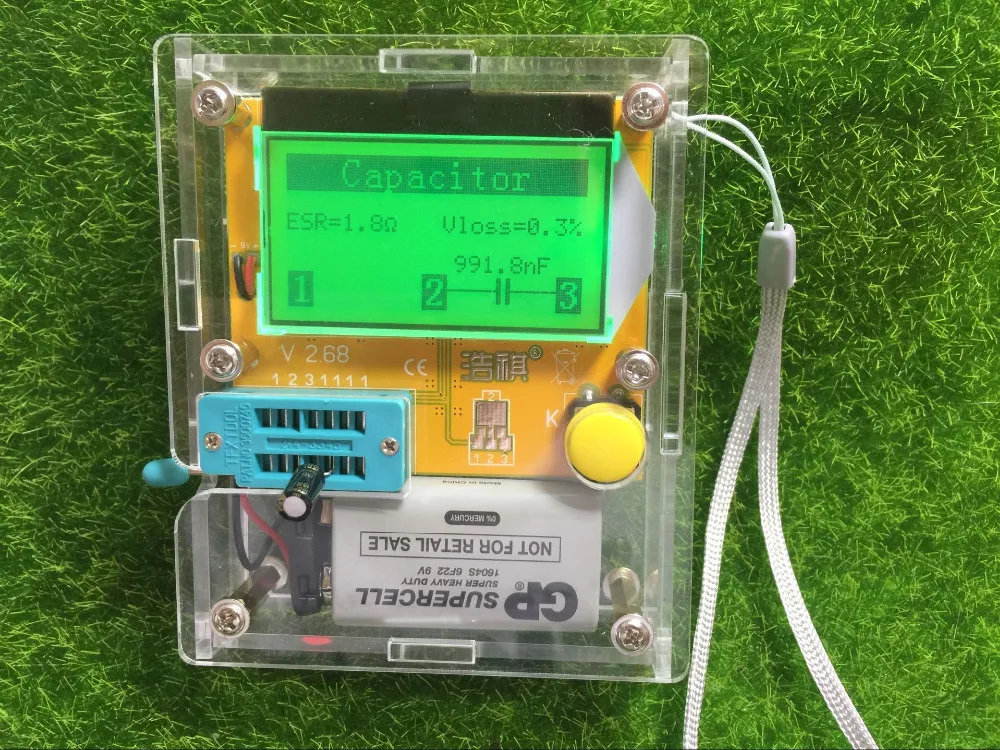

Наверное, не многие радиолюбители еще не слышали о LC тестере T4, а те кто обзавелся или собрал самостоятельно подобный прибор вряд ли назовут его бесполезным.
Интерпретаций данного тестера сегодня существует довольно большое множество – это и конструктор, и готовый модуль с питанием от кроны, и модули с литиевыми аккумуляторами, и эти же модели, но уже в корпусе из оргстекла/акрила.
Сегодня хочу поделиться информацией о еще одной версии LC-тестера – мультифункциональном тестере ТС-1 с цветным экраном, встроенным литий-ионным аккумулятором, приличным корпусом и парой дополнительных полезных функций.
Кому данная тема интересна, приглашаю под кат.
читать дальше
Планирую купить +69 Добавить в избранное Обзор понравился
+60 +109
- DANIU,
- DANIU LCR-TC1,
- esr метр,
- измеритель иммитанса,
- мультиметры и тестеры
- Магазины Китая
- TOMTOP. COM
- Мультиметры
- Товары проф. использования
- Пункт №18

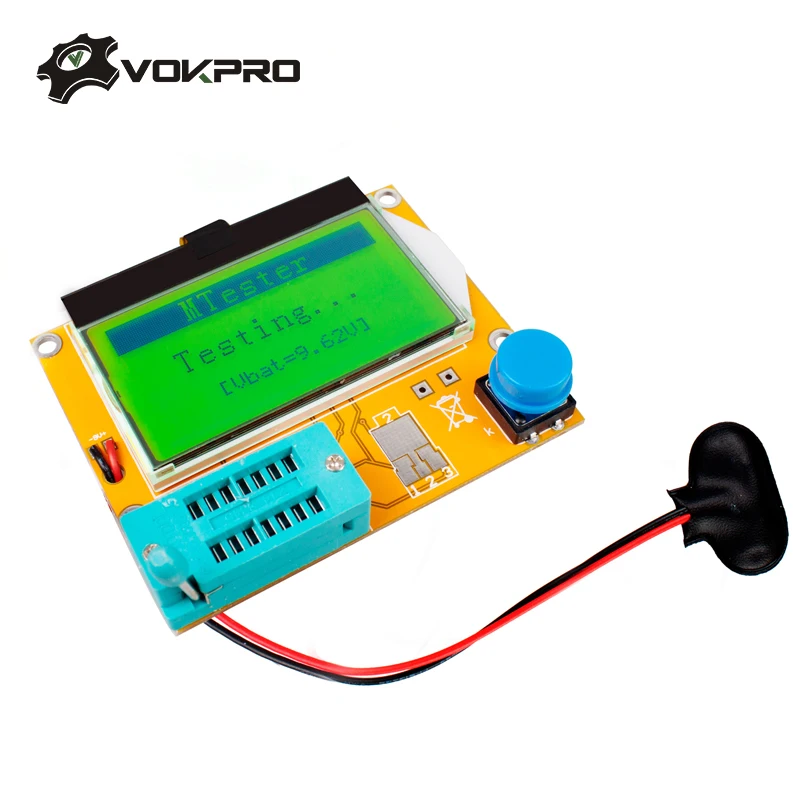

COMMulti-functional LCD Transistor Tester Capacitance ESR LCR Meter. Прибор начинающего радиолюбителя
Я уже покупал несколько моделей подобных тестеров. То были Т-3 или Т-4. Это уже другая модель. Уже в корпусе, точность измерения у неё повыше. Но и цена тоже. Возможно, кому-то пригодится. Обзор для тех, кто ещё не купил, кто не определился с выбором модели. Так какой лучше?
читать дальше
Планирую купить +42 Добавить в избранное Обзор понравился
+47 +95
- esr метр,
- измеритель иммитанса
- Магазины Китая
- BANGGOOD. COM
- Мультиметры
- Хобби

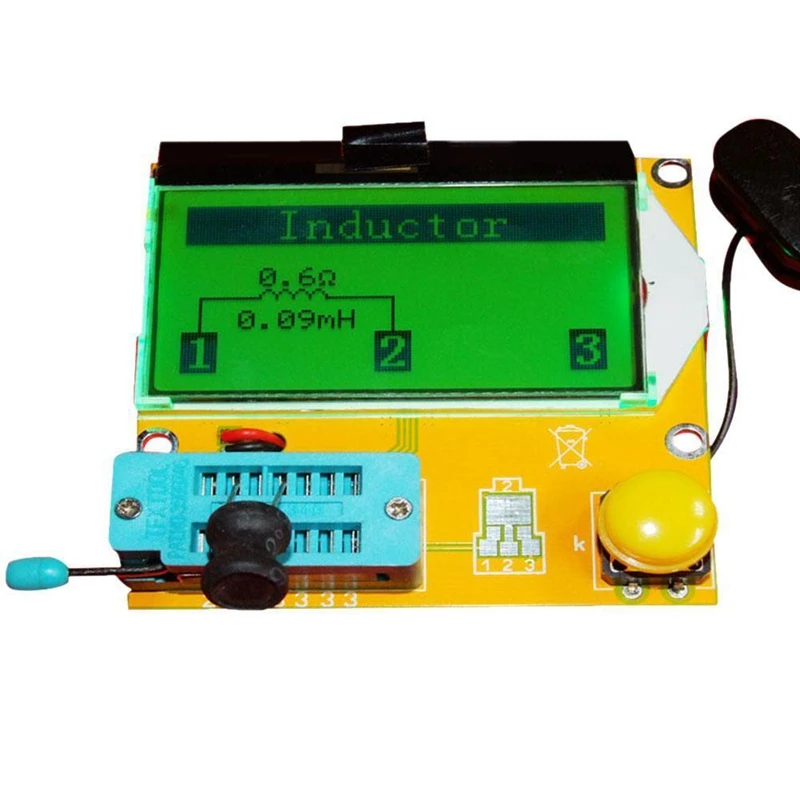

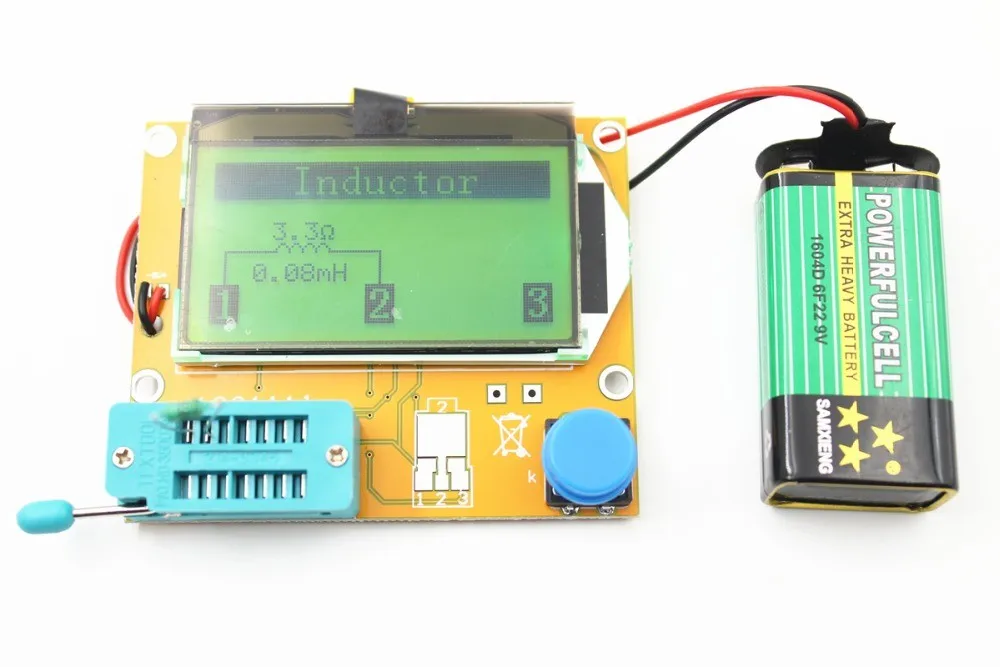

COMLCR-T3 LCD ESR SCR Meter Transistor Tester. Прибор начинающего радиолюбителя
Этот обзор, наверное, уже неактуален. Провалялся в черновиках более 3-х месяцев. Да и цена сильно поменялась за это время. Возможно, кому-то пригодится. Обзор для тех, кто ещё не купил, кто не определился с выбором модели. Какой лучше Т-3 или Т-4?
читать дальше
Планирую купить +26 Добавить в избранное Обзор понравился
+44 +83
- esr метр,
- NoName,
- NoName LCR-T3,
- измеритель иммитанса,
- радиодетали и электронные компоненты
- Магазины Китая
- GEARBEST. COM
- Инструменты
COMМультифункциональный ESR тестер
Этот прибор был «разработан» китайскими инженерами относительно недавно (но автором идеи являются не они, справедливости ради нужно упомянуть- Karl-Heinz Kübbeler, гугл в помощь), но быстро набрал популярность за счет фантастического функционала и низкой стоимости. Полезный в быту радиолюбителя transistor tester (называют по-разному) является многофункциональным измерительным приборам обладающий неплохими характеристиками. Скажу, что есть очень много вариаций этого прибора (по крайней мере 6) и почти все они одинаково хороши. Тот прибор, который на картинке (LCR-T4) — рекомендую от себя, за год использования почти никаких жалоб
Такой тестер измеряет почти все, полный список перечислить трудновато.
читать дальше
Планирую купить +50 Добавить в избранное Обзор понравился
+34 +73
- esr метр
- 1
- 2
- последняя
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
$9.69
Перейти в магазин
В последнее время выход из стоя электролитических конденсаторов стал одной из основных причин поломок радиоаппаратуры. Но для правильной диагностики не всегда достаточно иметь только измеритель емкости, поэтому сегодня мы поговорим об еще одном параметре — ESR.
Что это, на что влияет и чем измеряют, я попробую рассказать в этом обзоре.
Для начала скажу, что этот обзор будет кардинально отличаться от предыдущего, хотя оба этих обзора об измерительных приборах радиолюбителя.
1. В этот раз не конструктор, а скорее «полуфабрикат»
2. Паять в этом обзоре я ничего не буду.
3. Схемы в этом обзоре также не будет, думаю что к концу обзора будет понятно, почему.
4. Данный прибор очень узконаправленный, в отличии от предыдущего «многостаночника».
5. Если о предыдущем приборе знало очень много людей, то этот почти никому неизвестен.
6. Обзор будет маленьким
Для начала, как всегда, упаковка.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
К упаковке прибора претензий не возникло, простенько и компактно.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Комплектация совсем спартанская, в комплекте только сам прибор и инструкция, щупы и батарейка в комплект не входят.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Инструкция также не блещет информативностью, общие фразы и картинки.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Технические характеристики прибора, указанные в инструкции.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Ну и более понятным языком.
Сопротивление
Диапазон — 0,01 — 20 Ом
Точность — 1% + 2 знака.
Эквивалентное последовательное сопротивление (ESR)
Диапазон — 0,01 — 20 Ом, работает в диапазоне конденсаторов от 0.1мкФ
Точность — 2% + 2 знака
Емкость
Диапазон — 0,1мкФ — 1000мкФ (3-1000 мкФ измеряются на частоте 3КГц, 0.1-3мкФ — 72КГц)
Точность — зависит от частоты измерения, но составляет около 2% ± 10 знаков
Индуктивность
Диапазон — 0-60 мкГн на частоте 72КГц и 0-1200 мкГн на частоте 3КГц.
Точность — 2% + 2 знака.
Для начала я расскажу что же это такое — ESR.
Многие довольно часто слышали слово — конденсатор, а некоторые даже их видели 🙂
Если не видели, то на фото ниже наиболее часто встречающиеся в технике представители.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Внешне конденсатор это обычно деталька с двумя выводами, но на самом деле все компоненты выглядят сложнее, чем кажутся на первый взгляд.
Начнем с того, что все детали неидеальны и кроме своего основного параметра еще имеют кучу «паразитных».
Так как мы говорим о конденсаторах, то для примера его и рассмотрим внимательнее.
В реальной жизни эквивалентная схема конденсатора выглядит примерно так, как показано на рисунке ниже.
На картинке показаны —
C — эквивалентная емкость, r — сопротивление утечки, R — эквивалентное последовательное сопротивление, L — эквивалентная индуктивность.
А если упрощенно, то
Эквивалентная емкость — это конденсатор в «чистом» виде, т.е. без недостатков.
Сопротивление утечки — это то сопротивление, которое разряжает конденсатор помимо внешних цепей. Если провести аналогию с бочкой воды, то это естественное испарение. Оно может быть больше, может быть меньше, но оно будет всегда.
Эквивалентная индуктивность — Можно сказать что это дроссель, включенный последовательно с конденсатором. Например это обкладки конденсатора свернутые в рулон.
Этот параметр мешает конденсатору при работе на высоких частотах и чем выше частота, тем больше влияние.
Эквивалентное последовательное сопротивление, ESR — Вот и тот параметр, который мы и рассматриваем.
Его можно представить как резистор, включенный последовательно с идеальным конденсатором.
Это сопротивление выводов, обкладок, физические ограничения и т.д.
В самых дешевых конденсаторах это сопротивление обычно выше, в более дорогих LowESR ниже, а ведь есть еще Ultra LowESR.
А если просто (но очень утрированно), то это все равно, что набирать воду в бочку через короткий и толстый шланг или через тонкий и длинный. Заправится бочка в любом случае, но чем тоньше шланг, тем это будет происходить дольше и с большими потерями во времени.
Из-за этого сопротивления невозможно конденсатор мгновенно разрядить или зарядить, кроме того при работе на высоких частотах именно это сопротивление греет конденсатор.
Но самое плохое то, что обычный измеритель емкости его не измеряет.
У меня часто были случаи, когда при измерении плохого конденсатора прибор показывал нормальную емкость (и даже выше), но устройство не работало. При измерении ESR-метром сразу становилось понятно, что внутреннее сопротивление у него очень высокое и работать нормально он не может (по крайней мере там, где стоял до этого).
Некоторые наверняка видели вспухшие конденсаторы. Если отсечь случаи, когда конденсаторы пухли просто лежа на полке, то остальное будет являться следствием повышения внутреннего сопротивления. При работе конденсатора постепенно увеличивается внутреннее сопротивление, происходит это от неправильного режима работы или от перегрева.
Чем больше внутреннее сопротивление, тем больше начинает греться конденсатор изнутри, чем больше нагрев изнутри, тем больше растет сопротивление. В итоге электролит начинает «кипеть» и из-за повышения внутреннего давления конденсатор вспухает.
Но вспухает конденсатор не всегда, иногда на вид он абсолютно нормальный, емкость в порядке, а нормально не работает.
Подключаешь его к ESR метру, а у него вместо привычных 20-30мОм уже 1-2 Ома.
Я пользуюсь в работе самодельным ESR метром, собранным много лет назад по схеме с форума ProRadio, автор конструкции — Go.
Этот ESR метр попадается в моих обзора довольно часто и меня часто спрашивают о нем, но когда я увидел в новых поступлениях магазина уже готовый прибор, то решил заказать его для пробы.
Еще подогревало интерес то, что информации по этому прибору я нигде не нашел, ну тем интереснее 🙂
Внешне прибор выглядит как «полуфабрикат», т.е. собранная конструкция, но без корпуса.
Правда для удобства производитель установил всю эту конструкцию на такие вот пластиковые «ножки», даже гаечки пластиковые 🙂
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
С правого торца прибора расположены клеммы для подключения измеряемого элемента.
К сожалению схема подключения двухпроводная, а значит что чем длиннее будут провода щупов (если их использовать) тем больше будет погрешность показаний.
В более правильных конструкциях используется четырехпроводное подключение, по одной паре конденсатор заряжается/разряжается, по другой происходит измерение напряжения на конденсаторе. в таком варианте провода можно сделать хоть метр длиной, глобальной разницы в показаниях не будет.
Также рядом с клеммами находятся два контакта печатной платы, они используются при калибровке прибора (это я понял уже потом).
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Снизу предусмотрено место для установки батареи питания типа 6F22 9 Вольт (Крона).
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Прибор также может питаться и от внешнего источника питания, подключаемого посредством разъема MicroUSB. при подключении питания к этому разъему батарея отключается автоматически.
при частом использовании я бы советовал питать прибор от USB разъема, так как батареи разражаются довольно ощутимо.
На фото также видно, что стяжка, при помощи которой крепится батарея, многоразовая. Замок стяжки имеет язычок, при нажатии на который ее можно открыть.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
В собранном виде конструкция выглядит как то так.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Включается и управляется прибор всего одной кнопкой.
Включение — нажатие дольше 1 сек.
Нажатие в рабочем режиме переключает прибор между измерениями L и С-ESR.
Выключение — нажатие кнопки более чем 2 секунды.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
При включении прибора высвечивается сначала название и версия прошивки, затем идет надпись, предупреждающая о том, что конденсаторы надо обязательно разрядить перед проверкой.
При удержании кнопки более двух секунд высвечивается надпись — Выключение питания и при отпускании кнопки прибор отключается.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Как я выше писал, прибор имеет два рабочих режима.
1. измерение индуктивности
2. измерение емкости, сопротивления (или ESR).
В обоих режима на экране отображается напряжение питания прибора.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Естественно посмотрим что из себя представляет начинка этого прибора.
На вид она заметно сложнее чем у предыдущего тестера транзисторов, что косвенно говорит либо о непродуманности схемы либо о лучших характеристиках, мне кажется что в данном случае скорее второй вариант.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Ну дисплей особо описывать смысла нет, классический 1602 вариант. Единственно что удивило — черный цвет текстолита.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Общее фото печатной платы я сделал в двух вариантах, со вспышкой и без, вообще прибор очень не хотел фотографироваться, мешая мне всеми возможными способами, потому заранее приношу извинение за качество.
На всякий случай напоминаю, что все фото в моих обзорах кликабельны.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
«сердцем» прибора является микроконтроллер 12le5a08s2, информации по конкретно этому контроллеру я не нашел, но в даташите другой его версии проскакивала информация что он собран на ядре 8051.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Измерительная часть содержит довольно много элементов, кстати заявлено что процессор имеет 12 бит АЦП, который используется для измерения. Вообще такая разрядность весьма неплохая, скорее интересно насколько это реально.
Изначально думал начертить схему всего этого «безобразия», но потом понял, что особого смысла это не имеет, так как характеристики прибора в плане диапазона измерения не очень большие. Но если кому интересно, то можно попробовать перечертить.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Также в измерительной схеме задействован операционный усилитель, как по мне довольно неплохой, я такой использовал в усилителе сигнала с токового шунта электронной нагрузки.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Судя по всему это узел переключения питания между батареей и USB разъемом.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Снизу платы почти ничего интересного, кроме кнопки компонентов никаких нет 🙁
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Но я нашел интересное даже на пустой печатной плате :)))
Дело в том, что когда я получил прибор и игрался с ним, то категорически не мог заставить его отображать емкость конденсатора выше 680мкФ, он упорно показывал OL и все.
Осматривая плату я не мог не заметить три пары контактов для подключения кнопок (судя по маркировке).
Сначала я ткнул key2, на что получил на экране — калибровка нуля (вольный перевод) — ОК.
Ха, думаю, ну щаззз мы тебя.
А вот и нет, калибровка заняла у меня уйму времени, так как из-за редкости прибора информации по нему нет, вообще.
Единственное упоминание со словом калибровка было здесь.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Замыкание других пар контактов выводит на экран значения констант (судя по всему).
причем были еще варианты, с другими буквами, а также иногда при замыкании key3 проскакивала надпись — Сохранено ОК (на англ ессно).
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Но вернемся к калибровке.
Прибор сопротивлялся всем своими силами.
Для начала я попробовал коротнуть клеммы пинцетом и калибровать так, но прибор в итоге показывал правильную емкость и отрицательное сопротивление у конденсаторов.
После этого я коротнул два тестовых пятачка на плате, прибор стал показывать корректное сопротивление, но диапазон измерения емкости сузился до 220-330 мкФ.
И уже после долгих поисков в инете я наткнулся на фразу (ссылка есть чуть выше) — Use 3cm thick copper wire for short circuit to clear
В переводе это означало — используйте медный провод толщиной 3см. я подумал что толщина в 3см это как то круто и скорее всего имелось в виду 3см длины.
Отрезал кусочек провода длиной около 3см и коротнул патчки на плате, стало работать гораздо лучше, но все равно не так.
Взял провод подлиннее раза в два и повторил операцию. После этого прибор стал работать уже вполне нормально и дальнейшие тесты я проводил уже после этой калибровки.
Для начала я подобрал разных компонентов, при помощи которых буду проверять как работает прибор.
На фото они уложены в соответствии с порядком тестирования, только дроссели лежат наоборот.
Все компоненты проверялись от меньшего номинала к большему.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Перед тестами я посмотрел осциллографом что выдает прибор на свои измерительные клеммы.
Судя по показаниям осциллографа частота установлена примерно на 72КГц.
В плане измерения индуктивности показания вполне сошлись с указанными на компонентах.
1. индуктивность 22мкГн
2. индуктивность 150мкГн
Кстати, в процессе калибровки я заметил, что никакие манипуляции не влияли на точность измерения емкости и индуктивности, а отражались только на точности измерения сопротивления.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
С индуктивностью 150мкГн форма сигнала на клеммах выглядела так
С конденсаторами небольшой емкости также не возникло проблем.
1. 100нФ 1%
2. 0.39025 мкФ 1%
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Форма сигнала при измерении конденсатора 0.
39025 мкФ
Дальше пошли электролиты.
1. 4.7мкФ 63В
2. 10мкФ 450В
3. 470мкФ 100 Вольт
4. 470мкФ 25 В lowESR
Отдельно скажу насчет конденсатора 10мкФ 450 Вольт. Меня очень удивили показания и это не дефект конкретного элемента, так как конденсаторы новые и у меня их два одинаковых. показания также были одинаковые у обоих и другие приборы показывали именно емкость около 10мкФ. мало того, даже на этом приборе пару раз проскочили показания со значением около 10мкФ. почему так, мне непонятно.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
1. 680мкФ 25 Вольт низкоимпедансный
2. 680мкФ 25 Вольт lowESR.
3. 1000мкФ 35 Вольт обычный Samwha.
4. 1000мкФ 35 Вольт Samwha RD серия.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Форма сигнала на контактах при тестировании обычного 1000мкФ 35 Вольт Samwha.
По идее, при измерении емких электролитов, частота должна была упасть до 3КГц, но на осциллограмме явно видно, что частота не менялась в процессе всех тестов и составляла около 72КГц.
1000мкФ 35 Вольт Samwha RD серии иногда выдавал и такой результат, проявлялось это при плохом контакте выводов с измерительными клеммами.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Уже после того как сделал групповое фото, измерил и сложил детали по своим местам я вспомнил, что забыл измерить сопротивление резисторов.
Для измерения я взял пару резисторов
1. 0.1 Ома 1%
2. 0.47 Ома 1%
Сопротивление второго резистора несколько завышено и явно вылазит за предел 1%, скорее даже ближе к 10%. но я думаю что это скорее сказывается то, что измерение проходит на переменном токе и влияет индуктивность проволочного резистора, так как мелкий резистор на 2.
4 Ома показал сопротивление 2.38 Ома.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Когда искал информацию по прибору, то пару раз натыкался на фото этого прибора, где показано одновременное измерение с разными частотами, но мой прибор такое не выводит, опять же непонятно почему 🙁
То ли другая версия, то ли еще что, но разница есть. У меня вообще сложилось впечатление, что измеряет он только на частоте 72КГц.
Высокая частота измерения это хорошо, но всегда удобно иметь альтернативу.
RLC и ESR метр, или прибор для измерения конденсаторов, индуктивностей и низкоомных резисторов.
Резюме
Плюсы
В работе прибор показал довольно неплохую точность (правда после калибровки)
Если не учитывать то, что мне пришлось его калибровать, то можно сказать что конструкция готова к работе «из коробки», но допускаю что это мне так «повезло».
Двойное питание.
Минусы
Полное отсутствие информации по калибровке прибора
Узкий диапазон измерения
У меня прибор нормально начал работать только после калибровки.
Мое мнение. Если честно, то у меня создалось стойкое двоякое впечатление о приборе. С одной стороны я получил вполне неплохие результаты, а с другой я получил больше вопросов чем ответов.
Например я так на 100% и не понял как его правильно калибровать, также не понял почему мой конденсатор на 10мкФ отображается как 2.3, ну и кроме того непонятно, почему измерение проходит только на 72КГц.
Я даже не знаю, рекомендовать его или нет. Если паять совсем не хочется, то можно использовать этот или транзистор тестер из прошлого обзора, а если хочется лучших характеристик (в основном в сторону расширения диапазона) и не нужно измерять индуктивности, то можно собрать C-ESR метр от Go.
Очень расстроил верхний диапазон измерения емкости в 1000мкФ, хотя я спокойно измерял и 2200 мкФ, но точность прибора падала, он начинал явно завышать показания емкости.
В общем на этом пока все, очень буду рад любой информации по прибору и с удовольствием добавлю ее в обзор. Допускаю что у кого нибудь он тоже есть, хотя и очень маловероятно, так как я не нашел по нему ничего, хотя часто все приборы являются повторением каких то уже известных конструкций.
Товар предоставлен для написания обзора магазином.
$9.69
Перейти в магазин
Capacitor Wizard Внутрисхемный измеритель ESR
Звоните 800-394-1984 или 316-321-2800
- Описание
- Технические характеристики
- Запасные части
- Документы
CAPWIZ Capacitor Wizard CAP1B от Midwest Devices — чрезвычайно быстрое и надежное устройство, предназначенное для измерения ESR (эквивалентного последовательного сопротивления) конденсаторов емкостью 1 мкФ и более «В ЦЕПИ», устраняя необходимость снимать конденсатор для точных испытаний.
Мастер конденсаторов CAP-1B обнаруживает ПЛОХИЕ конденсаторы В ЦЕПИ или вне цепи!!
«» Измеритель конденсаторов Capacitor Wizard ®» представляет собой очень полезный анализатор конденсаторов от Midwest Devices LLC. CAPWIZ Capacitor Wizard CAP1B использует метод ESR (эквивалентное последовательное сопротивление) для определения «состояния» конденсаторов. Тестирование конденсаторов может быть проблематичным при использовании других решений.Мастер конденсаторов CAP1B Метод ESR выявляет проблемы с устройством из-за изменения диэлектрической проницаемости или высыхания электролита и действительно измеряет общее «здоровье» устройства, а не только значение его емкости. Это незаменимая часть испытательного оборудования для проектировщика систем или специалиста по продуктам!!!!»
Capacitor Wizard Измеритель ESR CAP1B Особенности
• CAP1B Диапазон измерения: от 0 до 30 Ом, расширенная шкала
• CAP1B Выходной тестовый сигнал: синусоида 100 кГц
• CAP1B Выходное напряжение: всего 5 мВ RMS! — НЕ включает твердотельные устройства
• CAP1B Входное сопротивление измерителя: 2,5 Ом — разрешение от 0,1 Ом
• CAP1B Регулируемый звуковой сигнал «Конденсатор исправен» Разрешение звукового сигнала всего 50 мОм!
• CAP1B Питание: 4 щелочные батареи AA (не входят в комплект)
• CAP1B Размер 7 x 4 x 1,5 дюйма
• CAP1B Высококачественные позолоченные наконечники зонда с выводами длиной 4 фута
• CAP1B Элементы управления нулевым сопротивлением и регулировкой звукового сигнала
• CAP1B UL и ULC (UL3111-1)
• CAP1B Европейский стандарт CE EN-55022 и EN-50082-1
• CAP1B Диапазон емкостей — конденсаторы ниже 1 мкФ начинают терять разрешающую способность, но все равно полезны при ремонтных работах.
Для больших кепок ограничений нет.
Capacitor Wizard CAP1B Статьи и технические примечания
Видеть Технические заметки Дуга о мастере конденсаторов
Capacitor Wizard by Martin Pickering ‘Television Magazine’
См. Мастер конденсаторов с установленным Capsvr для защиты измерителя ESR.
Купить Мастер сохранения конденсаторов
Купите ремонтный комплект
Купите прибор Capacitor Wizard ESR Meeter CAP1B, продаваемый Howard Electronics сегодня!
Продавцы
Howard Electronics предлагает покупателям лучший выбор инструментов для пайки и демонтажа, ремонтных работ для поверхностного монтажа, тепловых пушек, микроскопов и специальных инструментов, которые вы только можете запросить. Наши поставщики: Atten, Auburn Technology, Chip Quik, Den-On Instruments, EDSYN, Goot, Hei Scope, JBC Tools, Jensen Global, Jovy, Mag Eyes, Master Appliance, Midwest Devices, MG Chemicals, Pana Vise, Qualitek, Steinel, Scienscope, Virtual Industries, Weller и Xytronics.
Пожалуйста, выберите лучшего поставщика необходимых вам инструментов.
:
ООО «Мидвест Девиверсиз»
Руководство по CAPWIZ (capwiz.pdf, 223 КБ) [Скачать]
Клиенты также купили
Есть вопросы? Обратная связь? на базе программного обеспечения Olark для онлайн-чата
2uF — 20,000uF
В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно. Кроме того, ESR Meter также тестирует и идентифицирует PIN-коды всех транзисторов, таких как биполярные (NPN, PNP), полевые транзисторы, полевые МОП-транзисторы (N-канальные, P-канальные, полевые МОП-транзисторы в режиме расширения и режима истощения), тиристоры, тиристоры и симисторы. Тестирует и идентифицирует контакты и напряжение диодов, двойных диодов, варикапов (и их емкости), стабилитронов (испытательное напряжение до 5В) и светодиодов. Он измеряет сопротивление резисторов, силовых резисторов, катушек от 0,1 Ом до 20 МОм.
ESR является одной из характеристик, определяющих рабочие характеристики электролитического конденсатора. Низкий ESR очень желателен для конденсатора, так как любой пульсирующий ток через конденсатор вызывает его нагрев из-за резистивных потерь. Этот нагрев ускоряет выход из строя конденсатора за счет высыхания электролита со все возрастающей скоростью. В течение срока службы конденсатора ESR нередко увеличивается в 10–30 раз или даже выходит из строя. Типичный срок службы электролитов составляет 2000-15000 часов и сильно зависит от рабочей температуры окружающей среды. По мере увеличения ESR фильтрующая способность конденсатора ухудшается, и в конечном итоге схема работает неправильно.
Электролитические конденсаторы стареют по нескольким причинам: они могут стать электрически негерметичными, вызывая через них постоянный ток, который может привести к их взрыву. Они могут смещаться в значении емкости. Но наиболее распространенным способом их ухудшения, безусловно, является чрезмерное увеличение их эквивалентного последовательного сопротивления, которое является нежелательным внутренним сопротивлением, которое появляется последовательно с желаемой емкостью на данной частоте.
Это нормально, что конденсаторы с меньшей емкостью (1 мкФ — 47 мкФ) обычно имеют более высокое значение ESR, в то время как конденсаторы с большей емкостью будут иметь более низкое значение ESR.
000
309
Подключите измеритель ESR к источнику питания 7-16 В / 9Батарейка В
Отсоедините ЖК-дисплей 16×2 от основной платы и отрегулируйте синий триммер (102) против часовой стрелки. Если текст светлый, отрегулируйте триммер по часовой стрелке. Снова подключите ЖК-дисплей и включите измеритель ESR, чтобы убедиться, что на ЖК-дисплее отображается максимально четкий текст без отображения квадратных блоков на заднем плане.
Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.
Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, функциональные генераторы, кристаллы и т. д.
Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.
Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.
Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одного 9батарея В.
Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса. Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.
