Как правильно определить фазу, ноль и заземление в электропроводке. Какие существуют безопасные методы проверки без использования специальных приборов. Почему важно соблюдать полярность при подключении электроприборов.

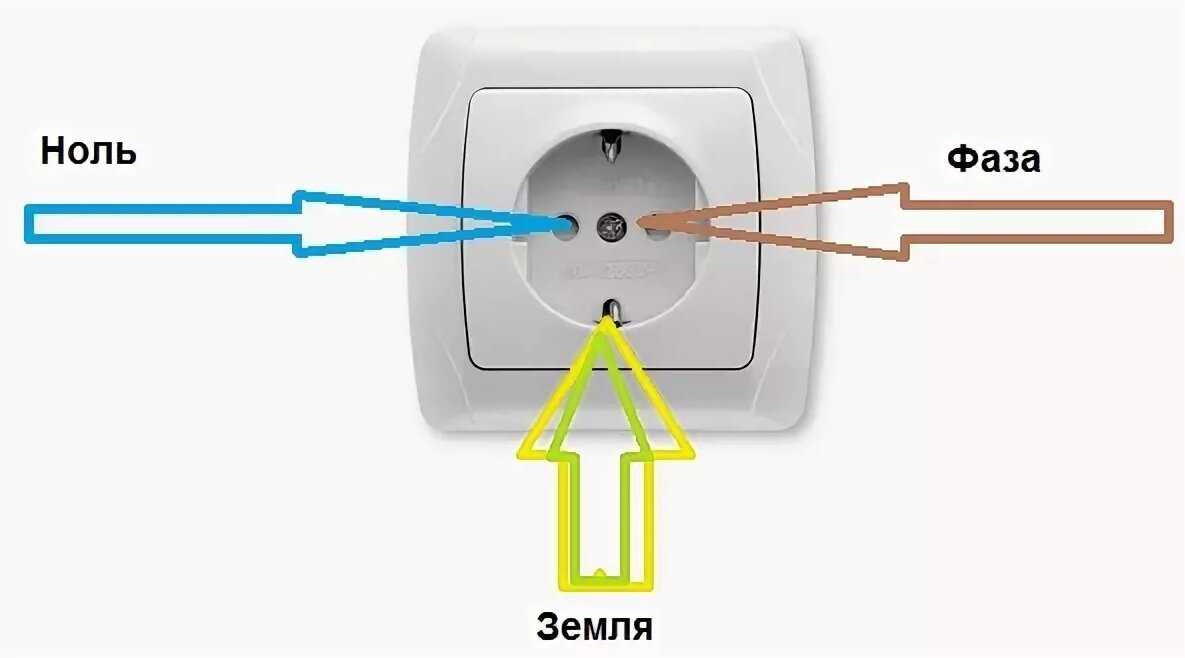

Что такое фаза, ноль и заземление в электропроводке
В бытовой электросети используются три основных проводника:
- Фазный проводник — по нему подается переменное напряжение 220В
- Нулевой проводник — служит для возврата тока к источнику питания
- Заземляющий проводник — обеспечивает защиту от поражения током при неисправностях
Фаза и ноль образуют рабочую цепь, по которой течет электрический ток частотой 50 Гц. Заземление подключается к металлическим корпусам приборов для обеспечения безопасности.
Почему важно правильно определять проводники
Правильное определение фазы, нуля и заземления критически важно по нескольким причинам:
- Многие электроприборы требуют соблюдения полярности при подключении
- Неправильное подключение может привести к выходу техники из строя
- При ошибочном подключении возрастает риск поражения электрическим током
- Нарушение полярности в выключателях создает опасность удара током
Поэтому перед любыми электромонтажными работами необходимо достоверно определить назначение проводников.
Цветовая маркировка проводов
Согласно стандартам, провода в электропроводке должны иметь следующую цветовую маркировку:
- Фазный провод — коричневый, черный или серый
- Нулевой провод — синий или голубой
- Заземляющий провод — желто-зеленый
Однако на практике эта маркировка часто не соблюдается. Поэтому нельзя полагаться только на цвет изоляции при определении проводников.
Безопасные способы определения фазы и нуля без приборов
Метод исключения
Если известно расположение нулевого и заземляющего проводников, фазный определяется методом исключения. Этот способ подходит для трехпроводной системы.
Проверка на металлических трубах
При касании фазным проводом заземленной металлической трубы должно возникнуть искрение. Нулевой провод искрить не будет. Этот метод требует осторожности.Проверка на лампе накаливания
Если подключить лампу между проверяемым проводом и заземлением, она загорится от фазного провода и не загорится от нулевого. Важно использовать лампу на соответствующее напряжение.
Определение проводников с помощью приборов
Индикаторная отвертка
Простейший прибор для обнаружения фазы. При касании фазного провода загорается неоновая лампочка в ручке отвертки. На нулевом и заземляющем проводах индикация отсутствует.
Мультиметр
Позволяет точно измерить напряжение между проводниками:
- Между фазой и нулем — 220В
- Между фазой и землей — 220В
- Между нулем и землей — 0В
Мультиметр дает наиболее достоверные результаты при проверке проводки.
Меры безопасности при работе с электропроводкой
При самостоятельной проверке проводки важно соблюдать следующие правила безопасности:
- Использовать только исправные инструменты с изолированными ручками
- Работать в диэлектрических перчатках
- Не касаться оголенных проводов и металлических поверхностей
- По возможности отключить напряжение в проверяемой цепи
- Не проводить измерения в условиях повышенной влажности
- При любых сомнениях обращаться к квалифицированному электрику
Как определить заземляющий проводник
Определить заземляющий провод можно следующими способами:
- По характерной желто-зеленой окраске изоляции
- Прозвонкой на корпус электрощита или другие заземленные конструкции
- Измерением сопротивления относительно земли (должно быть минимальным)
В современных системах заземляющий провод часто соединен с нулевым в одной точке. Поэтому для точного определения требуется отключение на вводе.
Ошибки и заблуждения при определении проводников
Существует ряд опасных заблуждений о способах проверки проводки:
- Определение фазы «на искру» — крайне опасный метод
- Проверка «на ощупь» — может привести к удару током
- Использование самодельных приборов — ненадежно и небезопасно
- Определение по нагреву проводов — не дает достоверных результатов
Не стоит доверять непроверенным «народным» методам — они могут быть смертельно опасны. При отсутствии опыта и приборов лучше обратиться к специалисту.
Как определить фазу, ноль и заземление
Многие электроприборы требуют соблюдения полярности. Это не только мощные потребители электроэнергии, такие как посудомоечная машина или электрическая печь, но и привычные для нас переключатели для включения/выключения света. Даже подключение переключателя с размыкаемым нулем вместо фазы может стать причиной удара током.
Стабильная и безопасная работа электроприборов возможна только при правильном подключении. Для этого нужно определить, какой из проводников является фазным, нулевым и заземляющим. В этой статье мы подробно рассмотрим способы, как это сделать безопасно с использованием доступных инструментов, а также разберем, можно ли определить фазность без приборов.
Безопасность прежде всего!
Жизнь и здоровье человека являются наибольшей ценностью. Поэтому, прежде чем приступить к работе с электрооборудованием, следует убедиться, что все инструменты исправны: корпуса без повреждений, изоляция без переломов провода и повреждений, щупы не разболтаны и их корпуса не нарушены.
Не прикасайтесь к участкам без изоляции на инструментах и проводах при работе под напряжением!
При возникновении малейших сомнений в правильности действий, прекратите работу и обратитесь к профессионалу — это убережет вас, а также окружающих людей, от возможного поражения током.

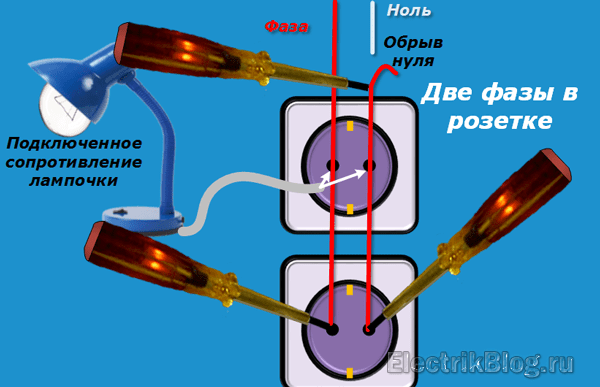

Как определить ноль и фазу индикаторной отверткой
Одним из простейших способов выявления фазы и нуля является работа с отверткой-индикатором. Такой инструмент доступен по цене и несложный в использовании. Подробно рассмотрим его устройство для понимания принципа работы.
Этот прибор состоит из рукоятки и металлического жала, большая часть которого покрыта изоляцией. Внутри прозрачной рукоятки размещен резистор и неоновая лампа, а на торцевой части имеется второй контакт.
Работая с индикаторной отверткой, её жало должно касаться исследуемого элемента, а человек — второго контакта. Емкость и сопротивление человеческого тела здесь выступают частями цепи: если в цепи присутствует напряжение, то лампочка начинает светиться.
Для определения фазы и нуля отверткой-индикатором достаточно дотронуться сначала к одному, а затем к другому не изолированному концу провода или отверстию розетки. Если в исследуемом элементе есть напряжение, то лампочка загорится. Это явление соответствует фазному проводнику. Если свечения нет, то перед нами нулевой или заземляющий кабель.
Как определить фазу и ноль мультиметром
Индикаторной отверткой мы могли определить только наличие напряжения. При помощи тестера мы можем увидеть определенные показатели, отображающиеся на мониторе. Определение рабочего, заземляющего и нулевого рабочего элемента при помощи мультиметра происходит по схожему с сценариею (как с отверткой). Но это более сложный прибор, поэтому нужно быть предельно внимательным при выставлении его режимов. Если вместо режима вольтметра будет выставлен режим амперметра, вы можете получить значительный удар током.
Итак, устанавливаем переключатель устройства в режим вольтметра переменного тока «~», а предел измерения устанавливаем выше предполагаемого напряжения в сети.
Перед началом работы необходимо убедиться, что мультиметр исправен. Для этого нужно измерить напряжение переменного тока в рабочей розетке и проконтролировать полученные значения. После этого можно приступать к определению фазы в исследуемом объекте. Одним из электрощупов касаемся до исследуемого элемента, а контактную часть второго электрощупа зажимаем между двух пальцев. Если на экране отображается какое-либо значение, значительно отличающееся от нуля (близкое к номинальному напряжению в сети), то перед нами рабочий проводник, если же оно равно нулю или очень низкое (до нескольких десятков вольт), то это нулевой или заземляющий проводник.
Как определить фазу и ноль без приборов
Единственный возможный способ различить проводники без использования приборов — при помощи маркировки проводников по цветам. Желто-зеленая окраска изоляции соответствует кабелю заземления, синяя или голубая — нулевому, а рабочий кабель может быть любого цвета. К сожалению, не все придерживаются ГОСТов, а также необходимых требований.
Нередко случается, что электричество подключено либо немаркированными кабелями, либо маркировка не соблюдена. Поэтому доверять такому способу нельзя.
В интернете можно найти множество способов определения фазы при помощи подручных средств — картофеля, стакана с водопроводной водой, контрольной лампочки и пр. Эти способы использовать ни в коем случае нельзя — такие опыты могут закончиться фатально не только для вас, но также для окружающих!
Отдельно отметим рекомендуемую даже некоторыми электриками контрольную лампочку, т.е. патрон с лампой, к которому подсоединены два провода. Использование такого самодельного прибора запрещено Правилами Безопасной Эксплуатации Электроустановок, т.к. может причинить серьезный ущерб и нанести травмы.
Также опасно использовать способы, в которых рекомендуется соединение электросети с заземленными предметами — трубами центрального отопления, водоснабжения, газовыми трубами и пр. — если напряжение окажется на таких предметах, то прикосновение к ним может стать смертельным.
Если вы не имеете достаточно инструментов или опыта работы с электричеством, то не рискуйте жизнью и здоровьем, а доверьте подключение электроприборов профессионалу.
Как определить заземление
Часто в новых домах можно встретить проводку из трехжильного кабеля, т.е. в нем присутствует отдельно выведенное заземление. При неправильном подключении есть риск короткого замыкания, а также поражения током. Поэтому для подключения электрооборудования важно знать не только где находится фаза, но также выявить ноль и заземление.
Определить провод заземления сложно из-за того, что по своим параметрам он схож с нулевым.
В электросистемах типа ТТ, имеющих индивидуальный заземляющий контур, можно найти кабель заземления при помощи измерений мультиметром. Для этого нужно поочередно измерить напряжение между рабочим проводником и двумя другими. Большее значение соответствует нулю, меньшее — земле.
В других конфигурациях сети этот прием не работает, поэтому мы рекомендуем предпринять следующие шаги:
- Отключить всех потребителей электроэнергии на исследуемом участке цепи.
- В щитке определить, где находится сдвоенный УЗО на ввод.
- Внимательно осмотрев защитное устройство, определить нахождение нулевого, а также фазного проводника.
- Отключить это УЗО.
- Аккуратно отсоединить нуль от УЗО на время исследования.
- Включить защитное устройство.
- Тестером произвести измерения исследуемых элементов поочередно подключая каждый к фазному. Нулевой проводник отключен, поэтому показания измерений будут нулевыми, сочетание фаза-земля покажет около 220 В.
- Промаркировать проводники по установленным данным.
- Произвести повторное подключение нуля к УЗО.
Помните: неосторожное или неумелое обращение с электричеством может привести к непоправимым последствиям. Не рискуйте жизнью и здоровьем — доверьте дело профессиональным электрикам со стажем и необходимыми допусками.
Оцените новость:
Поделиться:
Что такое фаза, ноль и земля в электропроводке квартиры?
Источниками электрических систем, устанавливаемых в домах и квартирах, выступают станции и генераторы, состоящие из трех обмоток и фазных проводников.
Чтобы в процессе эксплуатации жилища не возникало проблем с использованием и обслуживанием электросети, нужно знать, что такое фаза, ноль и земля в электропроводке квартиры.
На рисунке ниже представлена схема расщепления трехфазной сети на однофазные.
Помимо 3-х фаз и 1 ноля кабель имеет еще и заземление, потому от подстанции к объектам подводится провод с пятью жилами. От общедомовых щитков на распределительные приборы отдельных квартир прокладывают однофазный ввод, имеющий фазу, ноль и заземление. За счет этого в сети мы имеем напряжение 220 В, а не изначальные 380 В. В процессе передачи электроэнергии участвует только два проводника – фаза и ноль, заземление имеет другую функцию, заключающуюся в обеспечении безопасности эксплуатации электросети в случае возникновения аварийных ситуаций – появления пробоев в изоляции или токов утечки.
В трехфазной цепи уровень напряжения между двумя любыми фазами составляет 380 В, между фазой и нолем – 220 В.
В общедомовом электрическом щите ноль и земля соединяются и подключаются к установленному контуру заземления.
В бытовых электросетях используется электрический переменный ток частотой 50 Гц. Он протекает между нулевым и фазным проводником, меняя свое направление 50 раз в секунду.
Ноль и фаза соединяются с точками потребления квартиры. Проводник заземления также подключается к розеткам, но через специальные контакты.
При работе с электрической сетью обязательно нужно помнить, что при соприкосновении фазы с телом человека, через организм пройдет электрический заряд, способный причинить существенный вред здоровью. Именно поэтому установка розеток и выключателей может производиться только при обесточивании линии электроснабжения в квартире.
Если к нулю подключено электрическое устройство с импульсным блоком питания, через нулевой проводник также может проходить электроток, хотя из-за низкого уровня напряжения он редко представляет опасность для человека.
В электрических кабелях фазный, нулевой и заземлительный проводники имеют изоляцию разных цветов. Маркировка проводов требуется для обеспечения безопасности выполнения электромонтажных работ – прокладки электрических кабелей и установки точек потребления. Маркируются проводники согласно современным требованиям ПУЭ и ГОСТа.
Изоляция заземлительного проводника должна быть окрашена в желто-зеленый цвет. Некоторые производители выпускают кабели, в которых земля имеет чисто желтую или чисто зеленую окраску. Иногда изоляция заземления маркируется желто-зелеными полосами. На электрических схемах заземление обозначается латинскими буквами PE.
Нулевой проводник, именуемый также нейтралью, должен иметь изоляцию синего или светло-голубого цвета. На схемах ноль принято обозначать латинской буквой N.
Сложнее всего обстоят дела с фазным проводником. Различные производители для фазы используют изоляцию черного, белого, коричневого, серого, красного, оранжевого, бирюзового, розового или фиолетового цвета.
Чаще всего встречаются черные, белые и коричневые проводники. Фазы обозначаются на схемах латинской буквой L. В сетях 380 В кабели имеют также числовое значение: L1, L2, L3.
Если по маркировке сложно определить тип проводника, всегда можно воспользоваться индикаторной отверткой. С ее помощью легко найти фазу и ноль в розетке или электрическом кабеле. При использовании индикаторов обязательно нужно помнить о технике безопасности.
