Виды эпоксидных соединительных муфт для силовых кабелей

Эпоксидные соединительные муфты широко применяются для соединения силовых кабелей с бумажной изоляцией на напряжение 1-10 кВ. Основные типы эпоксидных муфт:

  • СЭп — с эпоксидным корпусом, имеющим поперечный разъем в средней части
  • СЭв — с эпоксидным корпусом, имеющим продольный разъем в вертикальной плоскости
  • СЭс — с отливкой муфты в съемной металлической или пластмассовой форме

Муфты типа СЭп и СЭв применяются для кабелей напряжением 6-10 кВ, а муфты СЭс — для кабелей до 1 кВ.

Как правильно выбрать эпоксидную соединительную муфту?

При выборе эпоксидной муфты необходимо учитывать следующие параметры:

  • Напряжение кабеля (1, 6 или 10 кВ)
  • Сечение жил кабеля
  • Количество жил (3 или 4)
  • Тип изоляции кабеля (бумажная пропитанная)

Конкретный типоразмер муфты подбирается по справочным таблицам в зависимости от указанных параметров кабеля. Важно точно определить сечение жил и напряжение, чтобы подобрать муфту с подходящими размерами корпуса и внутренних деталей.


Преимущества эпоксидных соединительных муфт

Эпоксидные муфты обладают рядом существенных преимуществ по сравнению с другими видами соединительных муфт для силовых кабелей:

  • Высокая электрическая прочность и надежность изоляции
  • Герметичность конструкции
  • Стойкость к воздействию влаги и агрессивных сред
  • Длительный срок службы (30-40 лет)
  • Простота монтажа
  • Компактные габариты

Благодаря этим свойствам эпоксидные муфты обеспечивают надежное соединение кабелей в различных условиях эксплуатации.

Технология монтажа эпоксидной соединительной муфты

Монтаж эпоксидной муфты включает следующие основные этапы:

  1. Разделка концов соединяемых кабелей
  2. Соединение и пайка жил кабелей
  3. Установка изолирующих распорок между жилами
  4. Монтаж корпуса муфты
  5. Заливка муфты эпоксидным компаундом

Важно строго соблюдать технологию разделки кабелей и размеры снятия изоляции. Пайка жил должна обеспечивать надежный электрический контакт. При заливке компаунда не должно оставаться воздушных пузырей.

Какие инструменты необходимы для монтажа эпоксидных муфт?

Для качественного монтажа эпоксидных соединительных муфт требуется следующий набор инструментов и материалов:


  • Нож монтажный для разделки кабеля
  • Паяльная лампа или электрический паяльник
  • Пассатижи, кусачки, отвертки
  • Измерительные инструменты (рулетка, штангенциркуль)
  • Ветошь и растворитель для очистки
  • Эпоксидный компаунд для заливки
  • Лента ПВХ для изоляции

Также необходимы средства индивидуальной защиты — перчатки, защитные очки. При работе с эпоксидным компаундом требуется респиратор.

Требования к квалификации монтажников

Монтаж эпоксидных соединительных муфт должен выполняться только квалифицированным персоналом, прошедшим специальное обучение. Монтажники должны:

  • Иметь группу по электробезопасности не ниже III
  • Знать конструкцию и особенности монтажа эпоксидных муфт
  • Владеть технологией пайки и изолирования соединений
  • Уметь работать с эпоксидными компаундами
  • Соблюдать требования техники безопасности

Качество монтажа во многом определяет надежность и долговечность кабельного соединения, поэтому к квалификации монтажников предъявляются высокие требования.

Особенности выбора эпоксидных муфт для кабелей 6-10 кВ

При выборе эпоксидных соединительных муфт для кабелей среднего напряжения 6-10 кВ необходимо учитывать ряд факторов:


  • Сечение жил кабеля — от него зависят габариты муфты
  • Количество жил (3 или 4) — влияет на конструкцию муфты
  • Наличие экрана по изоляции жил
  • Тип оболочки кабеля (свинцовая, алюминиевая)
  • Условия прокладки кабеля (в земле, в кабельных сооружениях)

Для кабелей 6-10 кВ рекомендуется применять муфты с продольным разъемом типа СЭв, обеспечивающие более надежную изоляцию. При прокладке в земле муфты должны иметь усиленную защиту от влаги.

Какие меры безопасности нужно соблюдать при монтаже эпоксидных муфт?

Монтаж эпоксидных соединительных муфт связан с определенными рисками, поэтому необходимо строго соблюдать правила техники безопасности:

  • Работать только при снятом напряжении на кабеле
  • Использовать средства индивидуальной защиты (перчатки, очки)
  • Соблюдать осторожность при работе с острым монтажным инструментом
  • Не допускать попадания эпоксидного компаунда на кожу
  • Обеспечить хорошую вентиляцию рабочего места
  • Не принимать пищу и не курить во время монтажа

Перед началом работ необходимо проверить исправность инструмента и защитных средств. При работе в колодцах требуется наличие наблюдающего.


Области применения эпоксидных соединительных муфт

Эпоксидные соединительные муфты широко применяются в различных отраслях для монтажа кабельных линий:

  • В системах электроснабжения промышленных предприятий
  • На объектах городской инфраструктуры
  • В распределительных электрических сетях
  • На электрических подстанциях
  • В шахтах и на горнодобывающих предприятиях
  • На объектах нефтегазовой отрасли

Эпоксидные муфты хорошо зарекомендовали себя в сложных условиях эксплуатации — при прокладке кабелей в земле, в условиях повышенной влажности, при воздействии агрессивных сред.

Сравнение эпоксидных муфт с другими видами соединительных муфт

По сравнению с другими типами соединительных муфт эпоксидные имеют ряд преимуществ:

  • Более высокая электрическая прочность, чем у свинцовых муфт
  • Лучшая влагостойкость по сравнению с термоусаживаемыми муфтами
  • Меньшие габариты, чем у чугунных муфт
  • Более длительный срок службы, чем у битумных муфт

При этом эпоксидные муфты имеют более высокую стоимость и требуют специального оборудования для монтажа. Но в целом они обеспечивают наилучшее соотношение надежности и удобства монтажа.



Эпоксидные соединительные муфты для силовых кабелей с бумажной изоляцией 1, 6 и 10 кВ | Монтаж вторичных устройств, кабелей | Архивы

  • кабель
  • монтаж
  • освещение

Содержание материала

  • Монтаж вторичных устройств, кабелей
  • Панели и пульт-панели
  • Аппаратура вторичных устройств
  • Монтаж вторичных цепей в РУ
  • Присоединение жил к аппаратам
  • Характеристика кабелей
  • Области применения кабелей
  • Прокладка кабелей
  • Кабельные сооружения
  • Монтаж кабельных конструкций
  • Хранение и перемещение барабанов
  • Прокладка кабелей в сооружениях
  • Прокладка кабелей в траншеях
  • Прокладка кабелей в блоках
  • Прокладка при низких температурах
  • Выбор типа концевых заделок
  • Эпоксидные компаунды для монтажа
  • Заливочные и прошпарочные массы
  • Разделка концов силовых кабелей
  • Концевые заделки из эпоксидного
  • Концевая заделка КВВ
  • Концевая заделка КВС
  • Концевая заделка КВБ
  • Концевая заделка с пластмассовой
  • Концевые муфты наружные
  • Эпоксидные соединительные 1-10 кВ
  • Чугунные соединительные до 1 кВ
  • Свинцовые соединительные 6,10 кВ
  • Оконцевание кабелей 20, 35 кВ
  • Оконцевание контрольных кабелей
  • Сухая заделка контрольных кабелей
  • Эпоксидная заделка контрольного
  • Выбор соединительной контрольных
  • Маслонаполненные кабели
  • Прокладка маслонаполненных кабелей
  • Маслоподпитывающее устройство
  • Электрическое освещение
  • Классификация помещений
  • Схемы питания освещения
  • Светильники и их характеристики
  • Источники света и их характеристики
  • Монтаж осветительных сетей
  • Тросовые электропроводки
  • Электропроводки проводами
  • Электропроводки кабелями
  • Электропроводки ТПРФ и АТПРФ
  • Электропроводки в трубах
  • Электропроводки в лотках и коробах
  • Соединение электропроводок
  • Монтаж светильников
  • Монтаж выключателей, щитков

Страница 26 из 51

Д. СОЕДИНИТЕЛЬНЫЕ МУФТЫ ДЛЯ СИЛОВЫХ КАБЕЛЕЙ 1—10 КВ
2-29. Эпоксидные соединительные муфты для силовых кабелей с бумажной изоляцией 1, 6 и 10 кВ

Рис. 2-49. Проходные изоляторы для муфт типа КНЭ.

а — для муфт 6—10 кВ; б — для муфт напряжением до 1 кВ для основной жилы; в — то же, но для четвертой жилы.

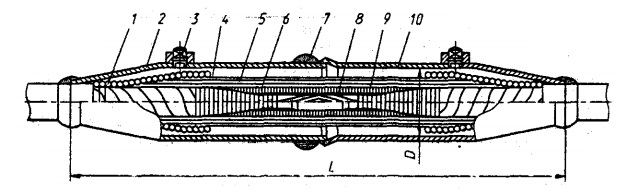

Рис. 2-52. Соединительная муфта типа СЭс
1 — корпус муфты; 2 — распорка; 3 — подмотка жилы; 4 — соединение жил; 5 — заземляющий провод; 6 — бандаж из суровых ниток; 7 — проволочный бандаж; 8 — герметизирующая подмотка

Размеры соединительных муфт типа СЭ

* Для муфт СЭв-5 и СЭв-6.

1. Эпоксидные соединительные муфты типа СЭ применяются в следующих исполнениях:
с эпоксидным корпусом, имеющим поперечный разъем в средней части, — СЭп (рис. 2-50) для кабелей 6—10 кВ;
с эпоксидным корпусом, имеющим продольный разъем в вертикальной плоскости, — СЭв (рис. 2-51) для кабелей 6—10 кВ;
с отливкой муфты в съемной металлической или пластмассовой форме — СЭс (рис. 2-52) для кабелей до 1 кВ.

  1. Выбор типоразмеров муфт типа СЭ в зависимости от напряжения кабеля и сечения его жил производится по табл. 2-82.

Таблица 2-83
Размеры разделки кабелей для муфт типа СЭ

Типоразмер муфты

Число жил и сечение кабеля, мм2, для напряжения, кВ

Размеры, мм (рис. 2-53)

1 трехжильные

1 четырехжильные

6

10

А

П

Ж

СЭс-1

До 10

_

_

225

15

75

СЭс-2

16-50

До 35



—

260

15

по

СЭс-3

70-120

50-95

—

—

280

15

130

СЭс-4

150-240

120-185

—

—

315

15

165

СЭп-5, СЭв-5

—

—

10-70

16-50

345

20

190

СЭп-6, СЭв-6

—



95-120

70-95

370

20

215

СЭп-7, СЭв-7



__

150-185

120-150

390

20

235

СЭп-8, СЭв-8

—

—

240

185-240

425

20

270

  1. Разделка концов кабелей для монтажа соединительных муфт выполняется согласно указаниям   § 2-19.  Выбор размеров разделки производится по табл. 2-83 и рис. 2-53.

Монтаж соединительной муфты с поперечным разъемом типа СЭп

  1. Корпус муфты типа СЭп, как и корпус муфты типа СЭв, состоит из двух половин. Все внутренние поверхности корпуса и других деталей муфты должны быть приняты в монтаж в обезжиренном и тщательно очищенном виде.


Рис. 2-53. Разделка конца кабеля для монтажа соединительной муфты типа СЭ.


Рис. 2-54. Эпоксидные распорки муфт типа СЭ.
а — для трехжильных кабелей; б — для четырехжильных кабелей.

  1. Полумуфты корпуса надеваются на концы кабеля и временно сдвигаются, после чего выполняются разделка концов и соединение жил кабеля: медных — пайкой в медных гильзах, алюминиевых — пайкой в алюминиевых гильзах. Производится ступенчатая разделка изоляции жил кабелей на участке длиной 16 мм для кабелей 6 кВ и 25 мм для кабелей 10 кВ.
  2. Выполняется заземление муфты проводом с поливинилхлоридной изоляцией или голым проводом в трубке ПХВ. Для замера длины провода полумуфты временно сдвигаются на место. Концы заземляющих проводов оголяются от изоляции на участке, обеспечивающем возможность припайки провода к броне и оболочке кабеля, после чего провод прикрепляется бандажом из мягкой стальной оцинкованной проволоки диаметром 1,4 мм к броне и оболочке и припаивается к ним.
  3. Производится подмотка предварительно зачищенных ступеней брони и оболочки двумя слоями стеклоленты или киперной ленты с 50%-ным перекрытием с обильной промазкой каждого витка ленты эпоксидным компаундом. Такой же подмоткой заполняется зазор между местом соединения жил и заводской изоляцией. На изолированных участках жил устанавливаются распорки (табл. 2-84 и рис. 2-54) из эпоксидного компаунда. Распорки закрепляются бандажом из сухих суровых ниток.
  4. Полумуфты сдвигаются на место и производится уплотнение мест ввода кабелей смоляной лентой. Заземляющие провода соединяются пайкой или опрессовкой, после чего изолируются киперной лентой, укладываются вдоль корпуса муфты и привязываются к нему бандажами из мягкой проволоки.


Рис. 2-55. Съемная форма для муфты типа СЭс.

  1. Производится заливка муфты эпоксидным компаундом согласно указаниям § 2-17.

  Таблица 2-84
Размеры распорок для муфт типа СЭ


Таблица 2-85

Размеры съемных форм для муфт типа СЭс

10.           Технология монтажа муфт типов СЭв и СЭс аналогична технологии монтажа муфты типа СЭп. При монтаже муфт типа СЭс вместо эпоксидного корпуса используется съемная пластмассовая или металлическая форма (рис. 2-55 и табл. 2-85). Металлическая форма должна быть смазана до установки на место солидолом, техническим вазелином или трансформаторным маслом. После отверждения компаунда съемная форма снимается.
11. Эпоксидные соединительные муфты кабелей, проложенных в кабельных сооружениях, должны быть защищены кожухом из стальной трубы диаметром не менее 150 и длиной 1 250 мм при толщине стенки не менее 5 мм.
