Фильтр от помех в электросети. Сетевой фильтр: принцип работы, виды и способы защиты от помех в электросети

Что такое сетевой фильтр и как он работает. Какие бывают виды сетевых фильтров. Как защитить бытовую технику от помех в электросети. Какие характеристики важны при выборе сетевого фильтра.

Что такое сетевой фильтр и зачем он нужен

Сетевой фильтр — это устройство, предназначенное для защиты электронной и бытовой техники от различных помех в электросети. Основные функции сетевого фильтра:

• Защита от кратковременных перепадов напряжения
• Подавление высокочастотных помех
• Фильтрация импульсных помех
• Защита от перегрузок по току
• Защита от короткого замыкания

Использование качественного сетевого фильтра позволяет продлить срок службы подключенной к нему техники и обеспечить ее стабильную работу. Особенно важно применять сетевые фильтры для защиты дорогостоящего и чувствительного оборудования — компьютеров, телевизоров, аудио-видео техники.

Принцип работы сетевого фильтра

Как работает сетевой фильтр? В основе его работы лежат следующие компоненты:

• Варистор — защищает от импульсных помех и перенапряжений
• LC-фильтр — подавляет высокочастотные помехи
• Предохранитель — защищает от перегрузок по току
• Конденсаторы — сглаживают колебания напряжения

При возникновении опасных для техники скачков напряжения или помех эти элементы срабатывают, поглощая или отводя на землю вредную энергию. Таким образом, к подключенным устройствам поступает уже очищенное и стабилизированное напряжение.

Основные виды сетевых фильтров

Сетевые фильтры бывают следующих основных видов:

1. По конструкции:

• Удлинители-фильтры — самый распространенный вариант
• Розеточные фильтры — компактные устройства для одной розетки
• Сетевые распределители — с большим количеством розеток

2. По уровню защиты:

• Базовые — с минимальным набором защитных функций
• Стандартные — средний уровень защиты
• Продвинутые — максимальная защита от всех видов помех

3. По назначению:

• Универсальные — для любой бытовой техники
• Компьютерные — с улучшенной защитой для ПК
• Аудио-видео — для защиты чувствительной аппаратуры

При выборе сетевого фильтра важно учитывать его характеристики и назначение подключаемой техники.

Основные источники помех в электросети

Чтобы понять важность использования сетевых фильтров, рассмотрим основные источники помех в бытовой электросети:

• Импульсные помехи от молний и коммутаций в электросети
• Высокочастотные помехи от работающих электроприборов
• Перепады напряжения при включении мощных потребителей
• Низкочастотные колебания напряжения
• Электромагнитные наводки от силовых линий

Все эти факторы негативно влияют на работу электронной техники, вызывая сбои, повреждения и преждевременный выход из строя. Сетевой фильтр позволяет минимизировать воздействие этих помех.

Как выбрать качественный сетевой фильтр

При выборе сетевого фильтра обратите внимание на следующие важные характеристики:

• Максимальный ток нагрузки — должен соответствовать суммарной мощности подключаемых устройств
• Уровень подавления высокочастотных помех (измеряется в дБ)
• Максимальное импульсное напряжение, которое способен поглотить фильтр
• Наличие защиты от перегрузки и короткого замыкания
• Количество розеток и их тип
• Длина сетевого шнура

Выбирайте сетевые фильтры известных производителей, которые дают гарантию на свою продукцию. Не стоит экономить на защите дорогостоящей техники.

Распространенные мифы о сетевых фильтрах

Существует несколько заблуждений о сетевых фильтрах, которые важно развеять:

1. Миф: Обычный удлинитель может заменить сетевой фильтр. Факт: Удлинитель не обеспечивает защиту от помех и перепадов напряжения.
2. Миф: Дорогие сетевые фильтры не отличаются от дешевых. Факт: Качественные фильтры имеют более эффективную систему защиты.
3. Миф: Сетевой фильтр может работать без заземления. Факт: Для полноценной защиты необходимо правильное заземление.

Понимание реальных возможностей сетевых фильтров поможет выбрать действительно эффективное устройство для защиты вашей техники.

Альтернативные способы защиты от помех в электросети

Помимо сетевых фильтров, существуют и другие способы защиты электроники от помех:

• Стабилизаторы напряжения — поддерживают постоянный уровень напряжения
• Источники бесперебойного питания (ИБП) — защищают от перебоев в электроснабжении
• Разрядники — отводят мощные импульсные помехи
• Специальные розетки с встроенной защитой

Эти устройства могут использоваться как дополнение к сетевым фильтрам или самостоятельно, в зависимости от конкретных условий эксплуатации техники.

Заключение

Сетевые фильтры являются важным элементом защиты современной электроники от помех в электросети. Правильный выбор и использование качественного сетевого фильтра поможет продлить срок службы вашей техники и обеспечить ее стабильную работу. При выборе устройства обращайте внимание на его характеристики и соответствие вашим потребностям. Помните, что экономия на защите может привести к дорогостоящему ремонту или замене поврежденного оборудования.

Помехи в электросети импульсные защита фильтр

Технологический прогресс последних десятилетий внес в жизнь человечества большое количество различных устройств и приспособлений. Сегодня многие люди не представляют возможным своё существование без компьютера, телевизора, холодильника и без различной бытовой техники.

Вся эта техника призвана помочь, а в некоторых случаях облегчить жизнь человека.

Давно известный факт – срок службы любого приспособления определяется качеством электрической сети. Повышение и понижение напряжения, различные помехи и скачки – неблагоприятные факторы, способствующие преждевременному выходу из строя любой техники. Какие существуют основные виды помех в электросети и как обезопасить себя от непредвиденных расходов?

Основные виды помех в электросети

Существует целая масса причин, из-за которых возникают различного рода помехи. В любой сети могут наблюдаться как импульсные, так и высокочастотные помехи. Первые возникают во время включения и выключения прибора и являются наиболее опасными для бытовой техники. Физически собой они представляют скоротечное повышение амплитуды напряжения. Резкий перепад напряжения является фатальными для многих микросхем, которыми оснащены современные устройства.

По своему происхождению все помехи можно разделить на два вида: вызванные природными и техногенными явлениями. Например, любая помеха может возникнуть из-за разряда молнии или из-за аварии на электрической подстанции.

Что касается высокочастотных помех, то здесь стоит отметить, что они наблюдаются в сети практически всегда. Полностью избавиться от них не представляется возможным. Наблюдать ВЧ-помехи можно во время работы холодильника, кофеварки и других приспособлений. Передаются они не только по проводам, но и по эфиру. Однако большой угрозы они не представляют и на срок службы домашней техники практически не влияют.

Как защитить домашние приборы от помех

На сегодняшний день существует несколько действенных способов по борьбе с различными физическими отклонениями в работе электросети:

• стабилизатор напряжения;
• источник бесперебойного питания;
• сетевые фильтры.

Стабилизатор напряжения позволяет контролировать уровень напряжение в сети и, если произойдет резкий дисбаланс, устройство прекратит подачу электричества к потребителю. Сам стабилизатор подключается между источником напряжения и самим потребителем электроэнергии.

Стабилизатор – эффективный способ по защите бытовых приспособлений. Устройство прекращает подачу электроэнергии к потребителю в случае скачка напряжения в сети и, возобновляет подачу, когда напряжение нормализуется.

Правда такой способ борьбы с помехами не всегда подходит в качестве основного. Например, при работе с компьютером пользователю важно, чтобы все несохраненные текстовые данные не исчезли. В таком случае лучше всего использовать ИБП – источник бесперебойного питания. ИБП включает в себя обычный аккумулятор, который продолжает поддерживать компьютер в работоспособном состоянии еще некоторое время после случившихся помех и последующих перепадов напряжения.

Более дешевый способ придать домашней технике устойчивости перед помехами – сетевые фильтры. Они также хорошо справляются со своей задачей и применяют их чаще всего во время подключения крупной бытовой техники: холодильника, стиральной машины.

Как и чем измерить помехи

Измерить помехи в электросети и их прямое воздействие возможно с помощью специальных приборов. Приспособление подключается к источнику, в котором наблюдаются помехи. При этом важно правильно проводить подготовительные работы, которые подразумевают корректное подключение прибора к сети. В противном случае возникнет погрешность в показаниях, что усложнить дальнейший порядок действий по борьбе с помехами.

Всю работу можно осуществить, например, с помощью осциллографа. Прибор включается в сеть и на дисплее спустя некоторое время отображаются показатели напряжения и другие характеристики.

Полезное видео

Дополнительную информацию по данной теме вы можете почерпнуть из видео ниже:

Соблюдение простых мер предосторожности позволит сохранить в целостности и сохранности домашние устройства. Для того, чтобы решить имеющеюся проблему с помехами в электрической сети, необходимо индивидуально подходит к каждому случаю. Однако не стоит затягивать с решением данного вопроса, так как любой непредвиденный скачок напряжения способен моментально вывести из строя незащищенную технику.

Сетевые фильтры для устранения помех в электросети | ЭлектроАС

Дата: 25 октября, 2018 | Рубрика: Прочая Информация
Метки: сетевой фильтр, фильтр электрический сетевой

Этот материал подготовлен специалистами компании «ЭлектроАС».
Нужен электромонтаж или электроизмерения? Звоните нам!

Наличием помех в сетях бытового энергоснабжения никого не удивить. Причины этого разнообразны и здесь не рассматриваются. Но скачки напряжения влияют как на корректность работы, так и, в принципе, на работоспособность бытовых приборов, особенно цифровых, количество которых в быту растет год от года. Фильтр электрический сетевой предназначен для борьбы с этими явлениями, стабилизируя, разумеется, по мере своих возможностей, напряжение питающей сети. Но не стоит считать устройство панацеей. Когда речь идет о существенных искажениях параметров сети, нужно применять другие агрегаты, способные подавлять их, реле напряжения, например.

Из чего состоит фильтр электрический сетевой
Фильтрация помех происходит за счет включения между фазным и общим проводниками LC-цепочек. Они, собственно и образуют фильтрующий элемент, сглаживая паразитные высокочастотные колебания. Агрегаты посолиднее и, соответственно, подороже, могут работать на варисторе, что не отменяет емкостно-индуктивной защиты. Эти устройства более эффективны и в плане подавления помех, и в отношении борьбы с перенапряжениями.

Помимо фильтрующего звена, в корпус прибора входит плавкий предохранитель, разрывающий цепь подачи энергии при превышении током нагрузки порогового значения. На лицевой панели корпуса расположена крышка его держателя, позволяющая максимально удобно и оперативно заменить перегоревший элемент.

Группу параллельно соединенных розеток и клавишу отключения можно было бы не упоминать, они очевидны. Стоит лишь заметить что каждая розетка может оснащаться отдельным выключателем, а их количество может существенно разниться от прибора к прибору. Остальные элементы, устанавливаемые на различных моделях сетевых фильтров, также сразу бросаются в глаза. В их число входят различного рода индикаторы, разъемы питания для USB-устройств и прочие компоненты опционального плана.

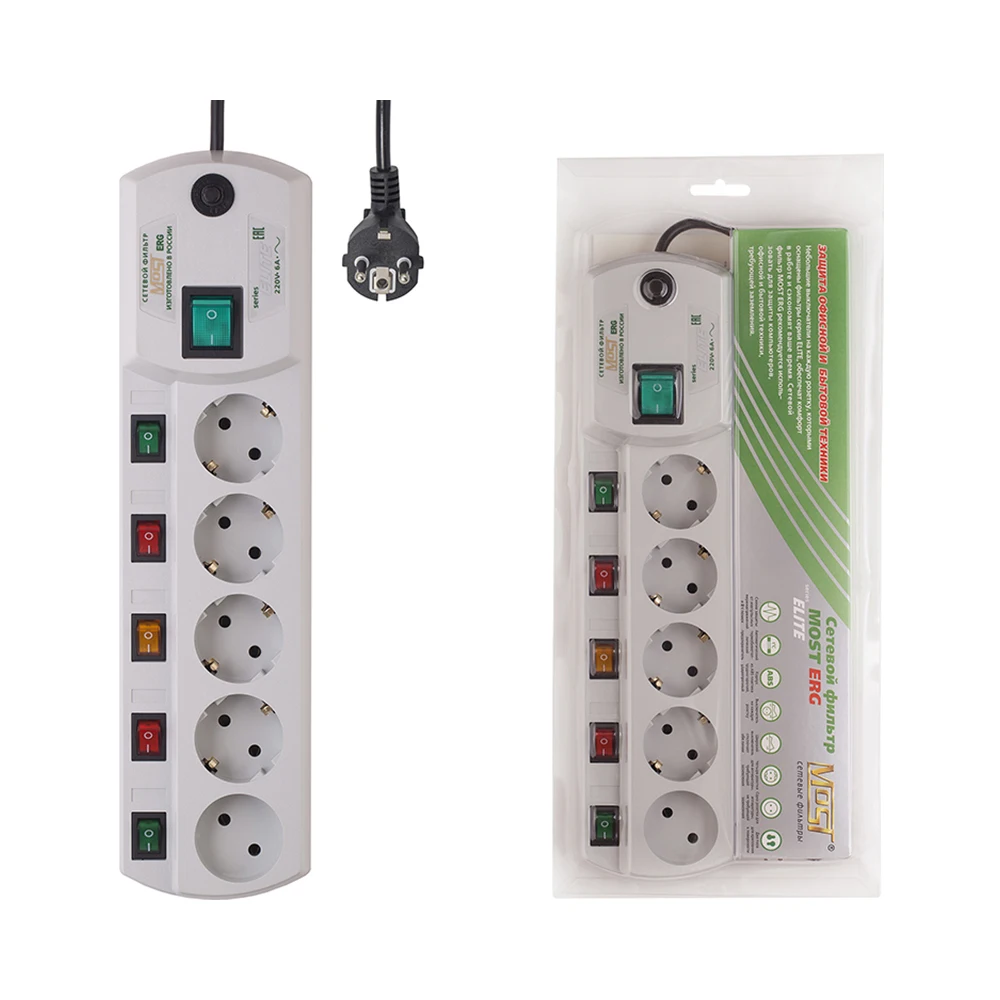

Сетевой фильтр 5 розеток 5 метров
Два основных параметра устройства отображены в его названии. Это количество розеток и длина кабеля, кстати, максимальная среди всех моделей, предлагаемых на рынке. Если не учитывать их, можно определить следующие характеристики устройств, наиболее важные при их эксплуатации:

• максимальное значение силы тока или мощности нагрузки;
• коэффициент подавления высокочастотных импульсов;
• габариты и масса.

В зависимости от сочетания этих и некоторых других характеристик, определяется возможность установки аппарата в те или иные места эксплуатации, что не отменяет правомерности решения обратной задачи. Отсюда можно заключить, что сетевой фильтр 6 розеток 5 метров оптимально подходит для использования в быту и офисах компаний. Впрочем, он и проектировался именно для этих нужд.

Прочая и полезная информация

Прочая и полезная информация

Сетевой фильтр своими руками: схема 220 В

Сетевой фильтр чаще всего используется для подключения к электросети компьютера, периферийных и других устройств. Благодаря фильтрующему прибору исключается проникновение помех, которые могут влиять на работоспособность оборудования. Рассмотрим в деталях, как сделать сетевой фильтр своими руками на 220 В, воспользовавшись схемой и пошаговой инструкцией.

Принцип работы фильтра

Сетевое напряжение 220 вольт является переменным и имеет синусоидальную форму. Однако синусоида представлена не в чистом виде, а с помехами электромагнитного характера. В идеале синусоида выглядит в виде волнообразной линии, но в реальности напряжение имеет всплески, перекосы фаз и т.п.

Сетевые помехи влияют на работоспособность чувствительных электроприборов. Поэтому возникает необходимость фильтровать ток от ненужных помех. Для этих целей используется сетевой фильтр, который подключается между электрической сетью и потребителем. Фильтрующий прибор выполнен по своеобразной схеме из конденсаторов и дросселей. Основная функция фильтра – не пропускать высокочастотные помехи и паразитные импульсы. С первыми справляются индуктивности, со вторыми – емкости.

Как устроен сетевой фильтр

Рассматриваемые устройства бывают:

• встроенные;
• стационарные.

Первый вариант является частью какого-либо электроприбора и устанавливается непосредственно в его корпусе или блоке питания. Конструктивно изделие выполнено из конденсаторов, емкостей, катушек, термопредохранителя и варистора. Последний предназначен для защиты устройства от скачков напряжения.

Стационарные устройства выполнены в виде отдельного прибора с несколькими розетками. Это позволяет одновременно подключить к электросети несколько единиц электротехники, задействовав всего одну розетку. Очистка ВЧ-помех обеспечивается при помощи LC-фильтра. Скачки напряжения предотвращаются несгораемыми предохранителями.

Что находится внутри фильтра

В корпусе сетевого фильтра располагаются:

• фильтрующие элементы;
• варистор;
• выключатель;
• розеточные элементы.

Для подключения фильтра к сети используется сетевой кабель. Подобный конструктив применяется в качественных фильтрах.

Читайте также: Индукционный нагреватель металла своими руками

Сетевые фильтры для бытовой техники

Для безопасного подключения современной быттехники рекомендуется использовать сетевые фильтры. Они предназначены не только для подавления помех, но и для сглаживания скачков напряжения. Для питания старых холодильников, в которых из электрических компонентов использовались лишь двигатель компрессора и лампочка подсветки, перепады сетевого напряжения не страшны. Однако современные холодильники оснащены сложными электронно-вычислительными системами, и применение сетевого фильтра является крайне необходимым.

Аналогичная ситуация со стиральной машинкой. При наличии сетевого фильтра, в случае кратковременных скачков напряжения техника сохранит свою работоспособность благодаря накопленной энергии в конденсаторах. В стиралках, оснащенных сенсорным управлением, еще с завода должны устанавливаться фильтрующие устройства. В противном случае сенсор при скачках напряжения практически сразу выходит из строя.

Все это указывает на то, что для питания техники в квартире следует устанавливать фильтрующие приборы. К тому же сегодня есть широкий выбор таких устройств, рассчитанных на потребление как в 1 кВт, так и на 4 кВт.

Как самостоятельно сделать фильтр

Выяснив, для чего предназначен сетевой фильтр на 220 В, следует рассмотреть, как сделать его своими руками, используя разные схемы и пошаговые инструкции.

Простая схема

Чтобы собрать самый простой и лучший сетевой фильтр, понадобится переноска на несколько розеток с сетевым шнуром. Изделие изготавливается из доступных деталей по приведенной схеме:

Порядок работы таков:

1. Раскрываем корпус удлинителя.
2. Согласно схеме, припаиваем сопротивления соответствующего номинала и катушки индуктивности.
3. Обе ветви соединяем между собой посредством конденсатора C1 и сопротивления R3.
4. Между розетками устанавливаем концевой конденсатор C2.

Если места для установки конденсатора C2 внутри корпуса не найдется, то можно обойтись и без него. Подробнее с конструкцией простого фильтра можно ознакомиться в видео:

С дросселем из двух обмоток

Самодельный фильтр с двумя обмотками дросселя используется для аппаратуры с высокой чувствительностью. К таковой относится аудиотехника, колонки которой довольно чутко реагируют на помехи электросети. В результате динамики воспроизводят искаженный звук с посторонним фоновым шумом. Сетевой фильтр с двухобмоточным дросселем позволяет решить эту проблему. Монтаж удобнее выполнить в отдельном корпусе на печатной плате.

Сборку фильтра можно выполнить следующим образом:

1. Для намотки дросселя используем ферритовое кольцо марки НМ с проницаемостью 400-3000. Деталь можно найти в советской аппаратуре.
2. Сердечник изолируем тканью, а затем покрываем лаком.
3. Для обмотки используем провод ПЭВ. Его диаметр напрямую зависит от мощности нагрузки. Для начала можно взять провод 0,25-0,35 мм.
4. Обмотку ведем одновременно двумя проводами в разных направлениях. Каждая катушка состоит из 12 витков.
5. При конструировании применяем емкости с рабочим напряжением 400 В.

Обмотки дросселя включены последовательно, что приводит к взаимному поглощению магнитных полей. В момент прохождения тока ВЧ увеличивается сопротивление дросселя. Благодаря конденсаторам происходит поглощение и закорачивание нежелательных импульсов. Печатную плату желательно смонтировать в металлический корпус. Если он пластиковый, то необходимо установить металлические пластины, что позволит избежать лишних помех.

С развязкой от фазного провода

Чтобы исключить непосредственную связь между фазой и потребителем, можно собрать несколько схем. Самый простой вариант – подключить пару трансформаторов от старых источников бесперебойного питания по представленной схеме:

Однако в чистом виде такая схема не дает должного результата. Поэтому ее следует доработать.

При таком схематическом решении удается получить АЧХ, как на фото ниже:

Читайте также: Катушка Тесла своими руками

Для питания радиоаппаратуры

Современная техника, которая оснащается импульсными блоками питания, более чувствительна к различным явлениям в электрической сети. Например, для такой аппаратуры опасно попадание молнии в электросеть 0,4 кВ. Не меньшую опасность несет подключение к сети таких устройств, как мощные электромоторы, электромагниты, трансформаторы.

Приведенная схема отличается более высоким уровнем подавления сетевых помех, в отличие от стандартных недорогих устройств. Через такую схему можно подключать телевизор, усилитель, радиоприемник, ПК и компьютерную технику, которые рассчитаны на работу от сети 220 В/50 Гц.

Монтаж фильтрующего устройства приведен ниже. Выполнить его можно навесным способом. Силовые линии сделаны из медного провода с ПВХ-изоляцией сечением 1 мм². Резисторы можно использовать обычные МЛТ. Конденсатор С1 должен быть рассчитан на постоянное напряжение 3 кВ и иметь емкость около 0,01 мкФ, С2 – такой же емкости на напряжение 250 В переменного тока.

Дроссель L1 применяется двухобмоточный. Выполнить его можно на ферритовом сердечнике 600 НН диаметром 8 мм и длиной около 70 мм. Каждая обмотка состоит из 12 витков литцендрата 10х0,27 мм. Дроссели L2 и L3 изготовлены на броневых сердечниках Б36 из НЧ феррита. Каждый из них имеет по 30 витков провода, аналогичного L1. Намотка ведется виток к витку. В качестве разрядников можно использовать варистор на напряжение 910 В. В остальном сборка схемы не вызывает сложностей.

Стоит учесть, что в корпусе не должно быть никаких отверстий. После монтажа изделие начинает работать практически сразу и какой-либо настройки не требует.

Качественный фильтр сетевых помех для аудио

Сегодня фильтры хорошего качества хоть и продаются, но стоят они недешево. Если вы разбираетесь в электросхемах и умеете обращаться с паяльником, то самостоятельно можно изготовить фильтр ничем ни хуже заводского. Схему качественного фильтра и как она работает, разберем детальнее.

Блокировочная емкость

Устраняет ВЧ-помехи, исключая их прохождение в потребитель. В обязательном порядке следует поставить указанные резисторы, чтобы при выключении аппарата емкость разряжалась. Это исключит вероятность поражения электрическим током при случайном касании вилки фильтра после его отключения.

Дроссель

Индуктивность представляет собой Г-образный фильтр вместе с конденсатором. Дроссель должен использоваться с запасом по току, а конденсатор иметь напряжение не менее 310 В.

Трансформатор

Обмотки такого трансформатора одинаковые и имеют встречное включение. Сердечник трансформатора остается неподмагниченным основной нагрузкой. В результате создается большая индуктивность на пути прохождения синфазной помехи, препятствуя ее попаданию в аппаратуру.

Конденсаторы

Емкости после трансформатора коротят на массу синфазную помеху и создают вместе с трансформатором Г-образный фильтр. При отсутствии емкостей помеха все равно проникнет в радиоаппаратуру.

Антизвон

RC-цепочка совместно с первичной обмоткой трансформатора в потребителе формирует колебательный контур, чтобы погасить то, что «выскочит» из первички после отключения напряжения.

Разрыв контура заземления

Подобное включение выполнено между корпусом прибора и защитным заземлением. Схема позволяет исключить появление на корпусе прибора напряжения, опасного для жизни человека. На небольших напряжениях посредством диодов цепь разрывается. Сопротивление создает путь для малых токов. При отсутствии резистора даже малые утечки приводили бы к избыточному размаху напряжения на корпусе по отношению к земле.

Читайте также: Схема подключения люминисцентных ламп

Монтаж

Сборку фильтра удобнее выполнить на печатной плате. В целом конструкция во многом имеет сходство с теми, что устанавливаются в дорогих компьютерных БП. С последних можно использовать детали для конструирования приведенной схемы.

Рассмотрев назначение сетевого фильтра на 220 В, а также как сделать его своими руками с разными вариациями схем и пошаговой инструкцией, повторить подобное устройство сможет каждый, кто умеет обращаться с паяльником и разбирается в электросхемах. Минимальный перечень элементов позволяет собрать действительно качественное фильтрующее устройство, которое будет в полной мере выполнять свои функции, в отличие от многих заводских изделий.

для чего он предназначен, и как работает Зачем нужен сетевой фильтр

Напряжения и (ИБП) для дома, которые эффективно защищают компьютерную и бытовую технику от скачков и перепадов напряжения. Но цена на эти устройства достаточно велика и нет смысла переплачивать за них большинству хозяев квартир. Базовые функции защиты и фильтрации электрического тока обеспечивает недорогой сетевой фильтр.

Зачем нужен сетевой фильтр.

Как следует из названия, проходя через фильтр электрический ток очищается от импульсов и помех, которые мешают работе и сокращают срок службы электроприборов.
Назначение электрического сетевого фильтра:

1. Защита от перенапряжений или падения напряжения . Вся электроника и бытовая техника в доме рассчитана на работу от напряжения величиной 220 Вольт с допустимыми отклонениями в одну и другую сторону не более 10 процентов. Если же напряжение упадет ниже 198 Вольт или будет выше 242 Вольт, то все электроприборы подвергаются риску выхода из строя. Но к сожалению, сетевой фильтр с этой функцией справляется не так хорошо, как стабилизатор напряжения или ИБП. Более подробно читайте об этом в наших статьях о и напряжения.
2. Защита от импульсов напряжения. Нередко в электросети из-за молний могут появляться на доли микросекунд резкие повышения напряжения.
3. Фильтрация шумовых помех. Иногда в электропроводке дома из-за радиоисточников и работы бытовой техники возникают радиочастотные или электромагнитные помехи.
4. Защита от перегрузок и токов короткого замыкания. Более дорогие модели оборудуются защитой, которая выключает сетевой фильтр при возникновении токов короткого замыкания (КЗ) или превышении величины тока выше номинала.
5. Удобство отключения электроприборов. Одной кнопкой Вы сможете отключить сразу все электроприборы, подключенные к одному сетевому фильтру. При этом нет необходимости доставать вилку из розетки.

Какой выбрать сетевой фильтр по техническим характеристикам

Любая модель обладает определенными ограничениями по использованию, функциями и возможностями, поэтому при покупке уделяйте внимание техническим характеристикам. Их всегда Вы сможете найдете на упаковке, в техническом паспорте или описании устройства на сайте производителя.

На какие технические характеристики следует обратить внимание. Причисление в порядке убывания их значимости.

Последний мой совет: не экономьте на покупке защиты для вашей бытовой техники и покупайте более качественные дорогие модели сетевых фильтров.

Сетевой фильтр (Surge Protector — eng.)– недорогое и достаточно простое устройство для защиты электронной техники от сетевых , высокочастотных , низкочастотных , импульсных помех, перегрузок по току , а так же от короткого замыкания .

На специальной плате в корпусе фильтра расположены элементы для защиты.

Для защиты от импульсных токов применяются , которые подключены параллельно подключаемому оборудованию. В случае резкого импульсного скачка, сопротивление варистора резко увеличивается и энергия импульса преобразуется в тепловую энергию (что в некоторых случаях разрывает варистор), защищая оборудование, если помеха была поглощена варистором полностью. Для улучшения фильтрации импульсных помех, в паре с варисторами иногда применяются «газоразрядники » (замечены в Pilot GL , Pro ). Также они могут применяться и отдельно.

Качественный сетевой фильтр:

Для фильтрации высокочастотных помех (радиопомеха) применяется LC -фильтр . Помехи данного типа могут нарушать работу электронного оборудования (в основном высокоточного). Создаются они электродвигателями, сварочными аппаратами, генераторами, электро-разрядниками газовых плит & etc . Эффективность фильтрации измеряется в Дб . Чем показатель выше тем лучше.

Фильтр может включать в себя и (вместе или порознь не важно). Они помогают улучшить долговечность , стабильность работы, уменьшить нагрузку на внутренние системы фильтрации аудио-видео и компьютерной техники.

Также, в сетевых фильтрах применяются ограничители тока по типу «кнопка », которые разрывают питание, если превышен допустимый потребляемый ток. Хотя в более дешёвых версиях, завязка идёт не на потребляемую мощность, а на температуру.

Ещё, во многих разновидностях фильтров применяются дополнительные плавкие , которые в придачу страхуют варисторную защиту. В случае их срабатывания, требуется вскрытие устройства и замена элемента на новый.

Защищает ли фильтр от помех, если нет заземления на заземляющем контакте?

Хорошему сетевому фильтру не так важно, есть ли заземление или нет.

Всё же в спецификациях фильтра должно быть обозначено – «защита 3-х фаз », либо «фаза-ноль , фаза-земля , ноль-земля защита ». Это обезопасит вашу технику от импульсных скачков и означает, что на каждую из фаз параллельно впаян варистор . Даже если не будет заземляющего контакта, «фаза-ноль » будет фильтровать импульсные скачки. Последует небольшое ухудшение характеристик, но фильтрация всё равно будет происходить.

Примечательно, что LC -фильтру , если таковой имеется, не нужна «земля». Он будет фильтровать высокочастотные помехи в штатном режиме.

Защиты от перегрузки и короткого замыкания — будут функционировать в штатном режиме и без заземления.

О псевдо фильтрах вида «удлинитель с кнопкой» или с какими сетевыми фильтрами связываться не стоит.

Отличить довольно просто.

Бросаются в глаза низкой ценой, не известностью производителя, невнятными характеристиками фильтрации на коробке, либо их отсутствием. В названии таких фильтров, часто встречаются слова «Optimal, Standart, Based, SE, Basic». Цена колеблется в районе 3-10 $ . Такие фильтры лучше обходить стороной. С таким же успехом можно использовать обычные удлинители с кнопкой, которые значительно дешевле.

Данные фильтры, защитят в лучшем случает от перегрузки (при наличии термопрерывателя). Иногда содержат один варистор , посаженный на заземляющий контакт. Потому отсутствии заземления — бесполезны.

Связываться с ними не стоит, так как они обычно не имеют никаких фильтрующих элементов, кроме предохранителя на 25-30А , который сгорит в случае серьёзного КЗ и не спасёт технику. Он может защитить только от возможного пожара, в редких случаях.

Сетевые фильтры… Для многих людей, далеких от электроники, они до сих пор остались всего лишь удлинителями и «тройниками», которые нужны только для подключения нескольких электроприборов к одной розетке. Это вполне понятно, ведь эти устройства действительно очень похожи внешне. Ну а об импульсных и других видах помех и их влиянии на электронику и электрооборудование знают обычно только специалисты. Однако этот пробел в образовании часто приводит к неприятным последствиям. Некоторые люди используют удлинители вместо сетевых фильтров. Другие покупают самые дешевые приборы, глядя только на длину шнура и количество розеток и не обращая внимания на важные параметры, которые свидетельствуют об эффективности защиты. Результатом этого могут стать вышедший из строя телевизор, сгоревшая материнская плата в компьютере или ноутбуке и т. д. Поэтому сегодня мы подробно поговорим о сетевых фильтрах и о том, на что нужно обращать внимание при их выборе.

Все характеристики сетевых фильтров можно условно разделить на две группы: основные и параметры защиты. К первой относятся в основном те, которые видны глазом и очевидны. Только по ним большинство людей и выбирают себе сетевые фильтры. Ко второй группе относятся параметры, определяющие степень защиты. Они очень важны, и именно от них в большой мере зависит стоимость сетевого фильтра, а также его польза.

Основные характеристики сетевых фильтров

Начнем мы наш разговор о сетевых фильтрах с их основных характеристик.

Длина кабеля . Длина кабеля при выборе такого фильтра определяется по расстоянию от розетки до места предполагаемого подключения. Обычно она составляет от 1,8 до 5 метров.

Количество розеток . Количество розеток определяет, сколько устройств можно включить в сетевой фильтр. В подавляющем большинстве это число колеблется от 4 до 6. Однако можно найти экземпляры и с большим количеством розеток.

Выключатели . На некоторых сетевых фильтрах можно найти общий выключатель и/или индивидуальные выключатели для каждой розетки. Они могут быть полезны, когда часто приходится обесточивать подключенные устройства. В противном случае можно спокойно обойтись и без них.

Защита телефонной и ТВ-линий . В некоторых устройствах помимо защиты обычных электропотребителей реализована защита телефонной линии и антенного кабеля. В этом случае входящие кабели подключаются в специальные разъемы на сетевом фильтре, а исходящие — в другие. Это гарантирует защиту от помех в соответствующей линии, которые могут повредить, к примеру, тюнер телевизора, телефон или факс.

Все вышесказанное относится к традиционным сетевым фильтрам, которые похожи на удлинители. Однако в последнее время на рынке появились одиночные устройства. По своей форме они больше всего напоминают бывшие столь популярными в советское время тройники, но имеют всего одну розетку. Они удобны в тех случаях, когда нужно подключить какой-то один прибор, например телевизор, находящийся недалеко от розетки.

Максимальные мощность и ток нагрузки . Это два связанных друг с другом параметра, определяющие максимальную суммарную мощность оборудования, которое может быть подключено к розеткам сетевого фильтра. Чаще всего максимальный ток нагрузки составляет 10 А. Это соответствует 2,2 кВт мощности. В принципе, этого более чем достаточно для любой электроники и цифровой техники. Например, блоки питания современных компьютеров обычно потребляют не более 400-500 Вт (да и то в периоды максимальной нагрузки). Однако подключать к сетевым фильтрам электрические чайники, утюги и прочие энергоемкие приборы не стоит. Надо понимать, что это все-таки не удлинитель, а специализированное устройство для защиты в первую очередь «тонкой» аппаратуры.

Немного теории

Перед тем как перейти к разбору параметров защиты сетевых фильтров, необходимо совершить небольшой экскурс в теорию. В наших, находящихся далеко не в идеальном состоянии, электрических сетях могут возникать три типа погрешностей, которые могут оказать губительное воздействие на электронику и электрооборудование: скачки напряжения, импульсные помехи и высокочастотные помехи.

Скачки напряжения — это относительно длительное повышение напряжения в сети электропитания. Всем известно, что в нашей стране стандартным считается напряжение 220 В. И именно на него и рассчитаны все электроприборы. Естественно, в реальных условиях идеальным напряжение бывает далеко не всегда. Обычно оно колеблется в пределах 210-230 В. Это не оказывает особого влияния на электрооборудование. Однако если по каким-то причинам напряжение поднимется до 250 В или даже больше, это может привести к выходу приборов из строя. В связи с этим в сетевых фильтрах используются предохранители, которые отключают электропитание при скачке напряжения. Чаще всего используются термические прерыватели, которые просто разрывают цепь при выходе напряжения за безопасный порог на определенное количество времени.

Импульсные помехи характеризуются резким повышением напряжения тока в сети. Это повышение может быть очень значительным (до 6000 В и даже больше), но носит кратковременный характер (буквально какие-то доли секунды). Проблема заключается в том, что блоки питания в современном оборудовании не предусматривают защиту от таких помех. В результате импульс «бьет» по электронике, и в первую очередь по микросхемам. Обычно это заканчивается повреждением материнских плат и видеокарт компьютеров.

Для защиты от импульсных помех используются так называемые варисторы. Это специальные элементы электрических схем, сопротивление которых уменьшается при увеличении напряжения. Эта их особенность и используется в сетевых фильтрах. Варисторы подключаются параллельно основной нагрузке (подключенной к розеткам фильтра). В обычном состоянии их сопротивление настолько велико, что ток через них практически не идет. Но при импульсной помехе сопротивление варистора резко падает. При этом ток в основном идет через него, а не через подключенную к сетевому фильтру аппаратуру. Полученную энергию варистор преобразует в тепловую. Эффективность его работы обычно и оценивают в количестве рассеиваемой тепловой энергии.

Высокочастотные помехи — нарушения в сети электропитания, связанные с искажением синусоиды тока (в идеальном случае переменный ток как раз и должен представляться синусоидой). Они возникают при подключении к сети таких устройств, как электродвигатели (в том числе бытовой и кухонной техники), сварочные аппараты и пр. Высокочастотные помехи также отрицательно сказываются на работе любого электрооборудования. Для устранения этих погрешностей в сетевых фильтрах используют так называемые LC-фильтры. Подробно описывать эти элементы мы не будем, отметим только, что они характеризуются способностью подавления шумов (измеряется в децибелах) и диапазоном этих шумов (обычно от 100 Гц до 100 МГц).

Параметры защиты

Параметры защиты играют не менее, а, может быть, даже и более важную роль, чем другие характеристики сетевых фильтров. Ведь именно от них зависит эффективность выполнения устройством своей задачи. И, как показывает практика, именно от них в значительной степени зависит стоимость сетевого фильтра.

Предохранитель . Как мы знаем, предохранитель необходим для защиты от скачков напряжения. Это самый простой элемент защиты, присутствующий в сетевом фильтре. Никаких особых требований к нему нет. Главное, чтобы он вообще был (впрочем, представить себе сетевой фильтр без предохранителя очень и очень сложно).

Максимальный ток импульсной помехи . Данный параметр определяет максимальный ток импульсной помехи, который выдерживают варисторы сетевого фильтра. Чем он выше, тем больше степень защиты. Наиболее надежные фильтры выдерживают импульсные помехи, сравнимые с ударом молнии (значения параметра 25 000-50 000 А).

Максимальная поглощаемая энергия . Данный параметр определяет максимальное количество тепловой энергии, которую рассеивают варисторы. Он является еще одним показателем надежности защиты от импульсных помех и в большой степени коррелирует с максимальным током импульсной помехи. Так, сетевые фильтры, способные защитить от токов 30 000-50 000 А, могут поглотить 2-2,5 кДж энергии. В то же время устройства, которые защищают лишь от помех с током 4500-5000 А, поглощают не более 100-150 Дж.

Степень подавления высокочастотных помех . Данный параметр относится к LC-фильтру и выражается в децибелах (дБ). У хороших сетевых фильтров этот показатель может достигать значения 50-70 дБ. В бюджетных вариантах он обычно не превышает 20 дБ.

Здесь нужно сделать одно очень важное замечание. В технических характеристиках некоторых сетевых фильтров отсутствуют некоторые описанные тут параметры. Это может свидетельствовать о том, что в устройстве просто-напросто отсутствует соответствующий элемент защиты. Так, например, если не указана степень подавления высокочастотных помех, то, вполне вероятно, LC-фильтра в сетевом фильтре нет. Соответственно, он никак не будет защищать оборудование от высокочастотных помех. Теоретически возможна ситуация, когда в сетевом фильтре кроме обычного термопрерывателя нет сколько-нибудь значимых элементов защиты. Такое устройство, хоть и названное производителем «сетевым фильтром», на самом деле будет являться обычным удлинителем.

Подводим итоги

Итак, как мы видим, к покупке даже такой «мелочи», как сетевой фильтр, нужно подходить с умом. Не надо сразу бросаться на самый дешевый вариант, рассуждая о нежелании переплачивать за бренд. Лучше сначала сравнить технические параметры и оценить степень защиты каждого из вариантов. Ну и, конечно же, нужно сопоставлять стоимость сетевого фильтра и оборудования, которое будет к нему подключено. Если речь идет о дешевой аппаратуре, то можно обойтись бюджетной моделью. Если же нужно обезопасить дорогую Hi-Fi-технику, то лучше подобрать вариант с максимальной защитой. И это тем более верно, что в нашей стране качество электропитания далеко от идеального.

01. 06.2017

Блог Дмитрия Вассиярова.

Привет всем.

Хотите, чтобы ваша техника работала долго и не вышла из строя из-за банального скачка напряжения? Тогда вам стоит знать, что такое сетевой фильтр, принцип его действия и правила выбора. Вся эта информация представлена в данной статье. Поэтому, как говорят в телевизионных шоу: «Не переключайтесь!».

Зачем нужен сетевой фильтр?

Если вы прочитаете характеристики своей компьютерной и бытовой техники, увидите, что они должны работать при напряжении 220 V и частоте 50-60 Гц. По стандарту в ваших розетках оно и должно быть таким. Но на деле это не так.

Осциллограмме присущи непрерывные пики, искажения формы и амплитуды, импульсы и прочее; простыми словами — частые скачки. Причин этому много: включение/отключение мощных электроприборов рядом с вашим домом, атмосферные перепады, короткие замыкания в трансформаторной станции, к которой подпитано ваше жилье, и т. д.

Современная техника чувствительна к помехам в напряжении. Для нее могут быть губительны даже небольшие перепады в 5-10 V, как в большую, так и в меньшую сторону от нормы. Как это возможно? Дело в так называемых переходных процессах. Кратковременный скачок напряжения на входе может увеличиться внутри оборудования по инерции.

Для сглаживания этих помех и придумали такую полезную штуку как сетевой фильтр.

Сетевой фильтр в разрезе

Чтобы понять, каким образом сетевой фильтр может защитить технику, стоит разобраться, из чего он состоит и как работает.

В его комплектацию входят два вида фильтров (элементов для фильтрации тока):

• Варистор. Это полупроводниковый прибор, на сопротивление которого влияет сетевое напряжение: чем выше оно поднимается, тем ниже становится сопротивление. Он включается вместе с оборудованием, которое защищает, поэтому к его выводам прилагается такое же напряжение, как и к вашей технике.

Когда оно стабильное, через данный фильтр проходит незначительный ток, поэтому он выступает в роли простого изолятора. Но если будет импульс высокого напряжения, сопротивление этого фильтра моментально упадет, за счет чего электроэнергия преобразуется в тепловую, что обезопасит ваше оборудование. В такой момент сила тока, пропускаемого по варистору, может составить тысячи ампер.

• LC-фильтр. Его назначение — подавление высокочастотных помех (от 100 Гц до такого же количества Ггц). Их может вызвать сосед, делающий ремонт с перфоратором или сварочным аппаратом, расположенная рядом стройка с включенным генератором и т. п.

Этот фильтр состоит из катушек индуктивности: L снижает резкие перемены в токе, а С — высокочастотные колебания. Также в него входит включенный параллельно нагрузке конденсатор емкостью 0,22 – 1,0 мкФ.

Еще в комплектацию многих сетевых фильтров входят плавкие предохранители для дополнительной защиты варистора. А также все модели предполагают кнопку, нажав которую вы можете одновременно прервать подачу питания ко всем включенным устройствам.

Технические особенности

Тех, кто близко знаком с электрикой, может заинтересовать вопрос «способен ли сетевой фильтр защитить оборудование без заземления на заземляющем контакте?». В целом, качественный фильтр не нуждается в нем.

Все же в характеристиках должны стоять пометки «защита 3-х фаз» или «фаза-ноль, фаза-земля, ноль-земля защита». Это значит, что для каждой фазы предназначен отдельный варистор. Благодаря чему ваши устройства будут защищены от импульсных скачков. В то время как LC-фильтр способен полноценно функционировать и без заземления.

Что еще вам стоит знать? Сетевой фильтр предназначен, в основном, для компьютеров, принтеров, сканеров, мобильных гаджетов, музыкальных центров, телевизоров и т. п. техники. Так как она восприимчива к перепадам напряжения. Включать в них бытовые приборы не имеет смысла, ведь от этого, к примеру, миксер не начнет лучше взбивать или пылесос — сильнее убирать мусор.

Основы выбора

Мне удалось убедить вас в полезности сетевого фильтра? Тогда рассмотрим основные моменты, на которые нужно обращать внимание при покупке:

Цена. Зачастую, по подозрительной низкой стоимости продаются просто удлинители с кнопкой. В лучшем случае в них присутствует один варистор с заземляющим контактом, термопрерыватель и предохранитель максимум на 30А, который сгорит при первом удобном случае.

Хорошим вариантом по приемлемой цене можно считать устройства, например, фирмы Пилот. Не забывайте, что сэкономив на фильтре, вы можете заплатить гораздо больше за починку своей техники.

• Количество розеток. Этот фактор, кстати, тоже влияет на стоимость фильтра. Поэтому если вам предложат по одной цене устройство с 3 и 8 розетками, стоит задуматься о качестве последнего.
• Максимальная нагрузка. Помните, купив фильтр с большим количеством розеток, это еще не значит, что сразу стоит подключать к ним всю имеющуюся технику. Убедитесь, что ее мощность не превышает возможности сетевого устройства.
• Пользуетесь стационарным телефоном или факсом? Существуют фильтры со схемой сглаживания перебоев в телефонной линии.

• Поглощаемый импульсный выброс. Исчисляется в джоулях. Чем выше их число, тем краткосрочные скачки большей силы может погасить фильтр.
• Длина провода. Перед покупкой лучше рассчитать, на каком удалении будут находиться розетки от приборов.

Бесперебойной работы вашему оборудованию!

Многие считают, что сетевой фильтр для компьютера является обычным удлинителем с большим количеством розеток, как правило, от 4-х и более. Это не так.

На самом деле, сетевой фильтр – это устройство, которое предназначено для компьютера от импульсных и высокочастотных помех в электрической сети 220В. Поэтому на вопрос: «Нужен ли сетевой фильтр для компьютера?» можно, не задумываясь, ответить: «Да, нужен».

Статья получилась объемная, ибо необходимо было рассмотреть следующие моменты:

• Введение: а как без него понять, зачем это и почему так?
• Устройство сетевого фильтра
• Защита от помех
• Это нужно знать!
• Информация только для владельцев ноутбуков

Зачем нужен сетевой фильтр?

В бытовой электрической сети, хоть и декларируется напряжение 220 вольт (220В), но оно далеко не всегда таково. Это напряжение может плавно или скачкообразно повышаться и понижаться. Плавные повышения вредны для компьютерного оборудования, особенно если это большие повышения. При напряжении в сети выше 230-235 вольт компьютеру приходится «не сладко», это плохой режим его эксплуатации.

Также вредны и плавные понижения напряжения в сети. При понижении напряжения в электрической сети ниже 190-200 вольт компьютерное оборудование тоже начинает работать с повышенной нагрузкой.

Но все-таки плавные изменения напряжения не так вредны, как резкие скачкообразные изменения напряжения как в одну сторону (повышение), так и в другую сторону (понижение).

Говоря на языке электротехники, скачкообразные изменения напряжения в электрической сети приводят в компьютере и в других бытовых приборах к появлению так называемых «переходных процессов». Предположим, напряжение в электрической сети резко повысилось на 5-10 вольт и затем также скачкообразно понизилось на 5-10 вольт. Казалось бы, ну и что, ведь изменения напряжения совсем маленькие, всего 5-10 вольт. Но не тут-то было.

Дело в том, что чем резче происходит изменение напряжения, тем сильнее будут эти самые переходные процессы в компьютерном оборудовании. Эти переходные процессы могут вызывать уже внутри компьютера скачки напряжения на 1-2 порядка больше, чем исходные перепады напряжения на 5-10 вольт.

Почему так происходит? Это своего рода инерция, только не в механике, а в электрике. На входе напряжение скакнуло совсем чуть-чуть, но за очень короткий промежуток времени. А на выходе, уже «внутри» компьютера это «отзывается» гораздо более сильными скачками.

Кстати, наверное, вы обратили внимание, что в поездах под электрическими розетками 220В написано, что не гарантируется безопасная работа любого оборудования, кроме электробритв. Это связано с теми же переходными процессами.

В поезде нет переменного напряжения 220В, оно там создается «искусственно». И переменное напряжение в поезде изменяется от +220В до -220В скачкообразно (при переменном напряжении полярность напряжения с «+» на «-» меняется 50 раз в секунду!), не как это происходит в электрической сети дома. Это может приводить к переходным процессам в компьютерах и гаджетах, подключаемых к электрической сети вагона поезда, и может привести к поломке устройства. Об этом и предупреждает железная дорога своих пассажиров.

Так что импульсные помехи, скачки напряжения в сети 220В вредны для компьютеров, и с ними надо . Для этого служит сетевой фильтр.

Устройство сетевого фильтра

В конструкции сетевого фильтра предусмотрено два «фильтрующих» блока. В первом находятся так называемые варисторы – это полупроводниковые приборы, активное сопротивление которых напрямую зависит от напряжения. Чем выше на входе напряжение, тем меньше сопротивление варистора.

Предположим, в электрической сети 220В возник резкий скачок напряжения вверх, оно стало больше 220В. В этом случае варисторы автоматически уменьшают собственное сопротивление, поэтому они берут на себя часть «лишней» энергии, часть «лишнего» электрического тока, преобразуя все это «лишнее» в тепло. Это позволяет уберечь компьютер от повышения напряжения в электрической сети.

Второй фильтрующий блок представляет собой фильтр емкостного типа, состоит он из так называемых конденсаторов. Конденсаторы забирают в себя излишнюю энергию, которая выделяется при скачках напряжения вверх, и отдают эту энергию обратно при скачках напряжения вниз.

Таким образом, они как бы сглаживают скачки напряжения, делая их меньше и, что важнее, намного спокойнее. Вверх – медленнее, вниз тоже медленнее. Получается, что вместо резких скачков получаем плавное «качание», как на волнах, что гораздо менее вредно для компьютеров.

электрический ток, проходя через сетевой фильтр, попадает в компьютер изрядно сглаженным, «очищенным» от резких колебаний и перепадов.

Как говорится, что и требовалось доказать!

При медленных перепадах напряжения

Если напряжение в сети повышается или понижается медленно, то сетевой фильтр этого, как бы, не замечает. Он не сглаживает и не фильтрует такие медленные перепады. Для этого сетевой фильтр не годится. Тут уже нужен стабилизатор напряжения.

Функцию стабилизатора напряжения, как правило, выполняют так называемые источники бесперебойного питания (ИБП). Это тяжелые устройства, которые продаются в магазинах по продаже компьютеров. Они действительно тяжелые по весу, потому что в их состав входит мощная аккумуляторная батарея, способная достаточно длительное время автономно поддерживать электропитание 220В при полностью отключенной электрической сети 220В.

При повышении внешнего напряжения источник бесперебойного питания автоматически снижает его уровень до приемлемого. При очень сильном повышении внешнего напряжения он автоматически отключается от сети 220В и переходит на работу от аккумуляторной батареи. Аналогично ИБП «борется» с понижением напряжения, вплоть до его полного отключения. Он повышает его до требуемого уровня за счет энергии аккумуляторной батареи.

Сетевой фильтр не умеет этого делать, он для этого не предназначен. Но некоторые сетевые фильтры умеют автоматически отключаться от сети 220В, если напряжение в этой сети опустится ниже или поднимется выше определенного порога. Как правило, вверх – это свыше 250 вольт, вниз – ниже 180 вольт. И это тоже определенная защита компьютеров от поломок из-за проблем с электрической сетью 220В. Спасибо сетевому фильтру для компьютера!

Защита от помех

Кроме перепадов напряжения, в бытовой электрической сети полно помех. Они бывают импульсные, очень резкие и короткие, с амплитудой, доходящей до 6000 вольт! Такие мощные импульсы могут вывести из строя очень чувствительные микросхемы компьютеров.

А бывают не сильные, но очень высокочастотные. Настолько высокочастотные, что эти помехи могут оказывать прямое воздействие на работу компьютерного оборудования. Компьютер может воспринимать эти помехи как внутренние сигналы, может начать реагировать на них, что приводит к зависаниям, остановкам в работе и другим подобным сбоям.

Сетевой фильтр успешно борется и с импульсными помехами, и с высокочастотными помехами, сглаживая их и превращая в совершенно безопасные для компьютера перепады напряжения.

Технические особенности сетевого фильтра

Большинство моделей сетевых фильтров рассчитано на максимальный электрический ток в 10А. С расчетом на него и устанавливается предохранитель. Этого вполне достаточно для подключения ПК и его . Но может быть совершенно недостаточно, если к сетевому фильтру подключить электрический утюг, микроволновую печь и т.п. мощные устройства.

Нельзя подключать к сетевому фильтру подобные устройства. Не нужно воспринимать сетевой фильтр, как банальный удлинитель.

Компьютер, ноутбук, планшет, телевизор, роутер, принтер, зарядку для телефона или смартфона подключаем к сетевому фильтру.

Остальное, включая утюги, обогреватели, пылесосы, СВЧ-печи, никогда НЕ подключаем к сетевому фильтру. Он для этого не предназначен!

Зачем для утюга сглаживать перепады напряжения? Он от этого не станет лучше гладить. Или зачем пылесос защищать от высокочастотных помех, которые он сам же и создает?!

Как выбрать сетевой фильтр для компьютера?

При выборе стоит обратить внимание на следующие моменты:

• сетевой фильтр длина провода,
• кнопка включения, отключения с лампочкой,
• количество розеток,
• не путать с обычным удлинителем.

Немного об электрическом проводе сетевого фильтра. Стандартная длина провода сетевого фильтра 180 см, хотя есть модели с проводом на 3 и 5 метров. Модели с длинным проводом более практичны. В тоже время, если большая длина провода не нужна, то лучше взять модель с более коротким проводом. Так лишние провода не будут «болтаться» по квартире или офису.

Есть еще кнопка включения и выключения сетевого фильтра. Очень удобно, можно включать и отключать сетевой фильтр, не вынимая вилку сетевого фильтра из розетки. Особенно, если розетка расположена в неудобном месте, под столом, около плинтуса, за шкафом и т.п.

Опять же лампочка , сигнализирующая о включении и выключении сетевого фильтра – тоже важная и полезная деталь. Всегда наглядно видно, включен сетевой фильтр или выключен. Если компьютер не включается, проверьте в первую очередь, подключен ли он к сети 220В! Сигнальная лампочка здесь весьма кстати.

Количество розеток сетевого фильтра тоже важная особенность. Розеток должно хватать для подключения всех компонентов вашего компьютера: системный блок, монитор, принтер, роутер, сканер и т.п. Иначе понадобятся дополнительные удлинители, это приведет к хаосу проводов. Лучше заранее все рассчитать, и выбрать подходящую модель сетевого фильтра.

Не надо путать сетевой фильтр и обычный удлинитель с несколькими розетками. Внешне эти устройства выглядят очень похоже, отличить трудно.

Но обычные удлинители не выполняют никаких функций защиты от скачков напряжения и от помех. При этом удлинители тоже могут иметь выключатель с лампочкой, чем они еще больше становятся похожими на сетевые фильтры. И по цене удлинители, как правило, дешевле сетевых фильтров, поскольку внутри них нет никакой электроники, защищающей компьютер от скачков напряжения и от помех.

Это нужно знать!

Сетевой фильтр защищает компьютерное оборудование от импульсных скачков напряжения и высокочастотных помех. Чаще всего именно через него компьютер подключают к электросети. Но какой бы качественный сетевой фильтр не был, он не может обеспечить 100-процентную защиту от всех недостатков бытовой электросети.

C задачей 100-процентной защиты компьютерного оборудования от проблем с бытовыми электрическими сетями может справиться только стабилизатор напряжения и некоторые модели ИБП по-русски (сокращение от Источник Бесперебойного Питания) и UPS по-английски.

Только для владельцев ноутбуков

Ноутбуки имеют в своем составе собственные . И за счет этих батарей ноутбуки тоже умеют сглаживать перепады напряжения в электрической сети. Казалось бы, в этом случае нет необходимости подключать ноутбук к электрической сети через сетевой фильтр.

Ан нет! Сетевой фильтр есть очень полезное устройство для ноутбуков и их владельцев. Дело в том, что батареи ноутбуков довольно капризны, и быстро выходят из строя, если с ними обращаться неподобающим образом.

Особенно батареи ноутбуков не любят, когда их оставляют подключенными к электрической сети 220В при выключенном ноутбуке.

Значит, выключив ноутбук, зарядное устройство ноутбука надо отключать от электрической розетки 220В. Причем строго в обязательном порядке, если нет желания получить за очень короткое время неисправную аккумуляторную батарею ноутбука.

Но ведь «лениво» (в прямом и переносном смысле) вставлять и выдергивать вилку зарядного устройства ноутбука из розетки каждый раз при его включении или выключении. Вот тут нам на помощь приходит сетевой фильтр. Отключаем ноутбук, и затем отключаем сетевой фильтр легким нажатием кнопки (клавиши) его отключения. А перед включением ноутбука также без труда включаем сначала сетевой фильтр нажатием на соответствующую клавишу.

Конечно, вместо сетевого фильтра владельцы ноутбуков могут использовать обычные удлинители с выключателем. Это дешевле. Но не настолько, чтобы пренебречь возможностями сетевого фильтра сглаживать помехи и перепады напряжения в сети 220В.

P.S. Французский ученый 18 в. Жан Лерон Д’Аламбер: “Работайте, работайте — а понимание придёт потом”. Так можно сказать и про компьютерную грамотность:

1. .
Уже более 3.000 подписчиков

.

Фильтры трансформаторные трехфазные ФСТТ

используются для защиты дорогостоящего оборудования от помех , когда обычные оказываются неэффективными.Фильтры трансформаторные устойчивы в работе вычислительных центров на промышленных предприятиях и предприятиях оборонного комплекса,т.к. сохраняют свою действенность в условиях удовлетворительного заземления и выполняют организацию режима изолированной нейтрали для нагрузки с использованием технологического заземления.



Фильтры сетевые трансформаторные трехфазные ФСТТ предназначены для: -защиты оборудования от разного вида помех, распространяемых по электросети , -самостоятельных единиц или комплексов изделий , -предотвращения распространения индустриальных помех по питающей сети от промышленного оборудования, -подавления в эл. сети информационных излучений от вычислительной техники, обрабатывающей конфиденциальную информацию информационных центров, дата-центров и т.д, -защиты дорогостоящего оборудования от намеренного силового воздействия с целью ее неустойчивой работы или вывода из строя сети питания.
Отличительные особенности сетевых трансформаторных фильтров ФСТТ: -Имеют самый широкий диапазон подавления сетевых помех из всех помехозащитных устройств пассивного типа. -Обеспечивают максимальную защиту от перенапряжений (высоковольтные импульсы практически не проникают через развязывающий трансформатор). -Защищают от воздействий спецсредств, предназначенных для несанкционированного силового воздействия на технику. -Не теряют эффективность защиты при работе в двухпроводной сети, т.к. эффективность обычных помехоподавляющих фильтров при работе в двухпроводной сети без шины заземления падает от 30 до 100%

Трехфазные трансформаторные фильтры ФСТТ. Номинальное напряжение, 380 В, 50 Гц
Модель	Номинальная мощность, ВА	КПД, %, не менее	R изоляции вх./вых., МОм	Масса, не более	Габаритные размеры, мм.
Фильтр трансформаторный ФСТТ-3000	3000	97	10	65	272х945х370
Фильтр трансформаторный ФСТТ-6000	6600	97	10	105	272х945х370
Фильтр трансформаторный ФСТТ-10000	10000	97	10	110	272х945х370
Фильтр трансформаторный ФСТТ-12000	12000	97	10	140	600х1800х400
Фильтр трансформаторный ФСТТ-15000	15000	97	10	220	600х1800х400
Фильтр трансформаторный ФСТТ-20000	20000	97	10	270	600х1800х400
Фильтр трансформаторный ФСТТ-25000	25000	97	10	310	600х1800х400
Фильтр трансформаторный ФСТТ-30000	30000	97	10	350	600х1800х400

ОБЕСПЕЧИВАЮТ

• гальваническую развязку потребителей от первичной питающей сети: ослабление импульсных помех и шумов в диапазоне частот 0,001-30 МГц до 1000 раз;

• защиту электронного оборудования от мощных импульсных помех.

КОНСТРУКЦИЯ

Трансформаторные сетевые фильтры ФСТТ-3000, ФСТТ-6000, ФСТТ-10000 представляют собой напольные блоки. Корпусные элементы изготовлены из металла и окрашены износостойким полимерным покрытием.Цвет – серый RAL 7035. Степень защиты – IP20. При необходимости вышеуказанное оборудование может быть собрано в корпусных элементах с более высокой степенью защиты. Трансформаторные фильтры ФСТТ-12000 — ФСТТ-30000 изготавливаются в шкафах степень защиты — IP 54. Основой трансформаторного фильтра является разделительный трансформатор, обеспечивающий гальваническое разделение нагрузки и питающей сети.Для улучшения характеристик фильтрации высокочастотных помех в конструкцию включен LC фильтр.Трехфазные фильтры ФСТТ имеют при три однофазных трансформатора, включенных по схеме «Звезда».

Возможно Вас заинтересует :



Сетевой фильтр // iDmitryAudio

Введение

Не секрет, что качественное питание аудиотехники является необходимым условием для обеспечения ее качественной работы [1]. Современная сеть питания представляет собой сложный «организм», в котором кроме привычных 220 В / 50Гц «живет» масса всего не нужного. Как правило, сеть «загрязнена» высокочастотными помехами, создаваемыми различными устройствами, включенными в эту сеть. В число главных загрязнителей попадают как компьютеры, так и с виду безобидные энергосберегающие лампы, и прочие регуляторы «диммеры».

Второй опасностью современных сетей питания является, так называемая, постоянная составляющая питающего напряжения, которой по идеи в сети быть не должно. Данное постоянное напряжение влияет на работу трансформатора, негативно сказываясь на его работе. Опустим тонкие физические моменты, объясняющие это явление, заключим только то, что если трансформатор в блоке питания Вашего усилителя периодически гудит сильнее обычного, то это как раз следствие этого явления.

В данной статье рассматривается конструкция сетевого фильтра, призванного снизить влияние обозначенных помех на работу подключенного оборудования. Предлагаемое техническое решение не претендует на оригинальность и является некой компиляцией решений, которые удалось найти автору на бескрайних просторах сети Интернет. В основу элементной базы и общей конструкции был положен фильтр, рассмотренный в [1], а также материалы из тематического форума [2]. Предлагаемый фильтр несколько проще, чем предложен в [1] и, как следствие, значительно дешевле в изготовлении, хотя ключевые детали остались.

Конструкция

Хочу отметить, что я не силен в области изготовления печатных плат, занятие это «на любителя», долгое и муторное, поэтому предлагаемое в данной статье решение было изготовлено на базе односторонней платы для макетирования. В целом, можно сказать, что все используемые в предлагаемом устройстве детали не являются экзотическими и легко находятся в специализированных магазинах.

Мое устройство выполнено не в виде некого разветвителя с розетками, а виде самостоятельного блока, снабженного входом и выходом сетевого напряжения, при этом используются стандартные евро-разъемы (как на компьютерной технике). К выходу соответственно подключается разветвитель с обычными розетками, к которому уже и подключается нагрузка. Эстеты могут изготовить по такому фильтру на каждое ключевое устройство своей аудиоаппаратуры. В бескомпромиссном решении [1] предлагается устанавливать по фильтру ВЧ помех на каждую розетку, чтобы фильтровать «мусор» от самих подключенных потребителей. В своем решении я отказался от этой идеи в угоду удешевления устройства. На рис. 1 представлена схема фильтра.

Рис. 1. Схема фильтра.

Фильтр в целом состоит из трех частей:

1. Фильтр импульсных помех на базе варистора LS40K275, который обеспечивает поглощение импульса высокой энергии.
2. Фильтр постоянного напряжения на базе C4 и C5.
3. Фильтр ВЧ помех на базе промышленного устройства B84112-B-B110 производства фирмы Epcos.

Список использованных деталей в моем варианте:

Наименование	Обозначение на схеме	Количество (шт)
Печатная макетная плата (80х100)		1
Корпус пластиковый 195х80х55 мм		1
B72240-L 271-K100, LS40K275QP, варистор	R1	1
B72220-S 271-K101, S20K275 151J 275v, варистор	R2, R3	2
B84112-B-B110, 2x10A 250v, сетевой фильтр	B84112-B-B110	1
B81130-C1104-M, 0.1uF x 275v, X2 конденсатор	C1	1
B81123-C1472-M, MKP 4.7nF x 250v, Y1 конденсатор	C2, C3	2
К50-35 Jamicon 15000 мкФ / 25В 85°C, конденсатор	C4, C5	2
16CTU04, диодная сборка с общим катодом 16А 400В 60нс TO220	VD1 + VD2	1
AS-207 (SS-7B) евровилка сетевая на корпус		1
AS-208 (K2414) евророзетка сетевая на корпус		1
Провод монтажный (сечение 1 — 1.5 мм)		0.5 м
Конденсатор полипропиленовый Mundorf MCAP 3.3 мкФ (опциально)	C7	1
Крепежные элементы в корпус (винтики, стойки, саморезики и т.д.)

При сборке устройства внимательно соблюдайте подключение деталей согласно схеме, особенно не перепутайте полярность подключения C4 и C5.

Внимание! Помните, устройство будет использоваться в сети с напряжением 220В! Собирая это устройство вы все делаете исключительно на свой страх и риск.

Законченное устройство может выглядеть как на рис. 2 и рис. 3.

Рис. 2.

Рис. 3.

Конденсатор C7 является опциальным, его нахождение в схеме продиктовано исключительно изотерическими соображениями, а именно он призван гасить «звон» трансформаторов в нагрузке. Однако по-хорошему этот конденсатор должен находиться непосредственно на трансформаторных вводах внутри самой аппаратуры.

А можно еще и так…

Прошло некоторое время и описанную выше конструкцию захотелось слегка модернезировать, а именно реализовать все-таки независимую фильтрацию по линиям питания, и сделать все это дело управляемым с ПК. Раньше для этого использовался отдельный блок с реле. В результате получилась штука, представленная на рис. 4 и рис. 5.

Рис. 4.

Рис. 5.

На этот раз я уже научился разводить печатные платы методом ЛУТ, поэтому фильтр стал еще больше похож на промышленно изготовленный. В качестве блока реле использовалась готовая сборка от KernelChip, которая будучи подключенной по USB к ПК позволяет включать/выключать то или иное реле при помощи специальных комманд. В моем исполении фильтр двухканальный, третий выход реализован без фильтра EPCOS, он просто коммутируется реле. К фильтрующим выходам подключаются ЦАП и усилитель соответственно. Электролиты на этот раз были применены EPCOS ECAP (К50-35), 22000 мкФ, 16В.

Заключение

Существуют и обратные точки зрения, что сетевые фильтры негативно сказываются на качестве работы аудиоаппаратуры. Я этой точки зрения пока не придерживаюсь, потому как использование описанного устройства дало положительный результат, в частности немного улучшилась детализация и локализация звуковых образов, трансформатор в усилителе мощности перестал гудеть. Так что, наверное, каждый уже пусть выбирает сам: есть влияние или его нет, или это все злобная плацебо.

Дмитрий Иванов
© 2010 — 2013

Как выбрать сетевой фильтр? | Sulpak

Технологии развиваются и, соответственно, количество полезных приборов растет, и без некоторых из них жизнь мы не представляем. Сегодня все бытовые приборы и гаджеты необходимо подключать к электросети, поэтому потребность в большом количестве розеток постоянно растет. Специально для этого были созданы сетевые фильтры, которые оснащают защитой от короткого замыкания. Как выбрать сетевой фильтр рассказываем в этой статье.

Сетевые фильтры защищают от короткого замыкания и кратковременных импульсов напряжения, а также фильтруют высокочастотные помехи. Для кого-то прозвучит сложно, да. Объясняем.

Короткое замыкание – состояние электрической цепи, когда фаза и ноль соединены напрямую без нагрузки. А именно, если где-то обрыв провода, если что-то в каком-то приборе замкнуло, то сетевой фильтр должен вырубиться и защитить оставшуюся аппаратуру.

Помехи – следствие работы приборов, подключенных к сети. Почти вся электроника сейчас на импульсных источниках питания. Импульсные блоки питания неизбежно дают помехи в сеть. Кроме них помехи дают и приборы с индуктивной нагрузкой, например, холодильник. А сетевые фильтры от этого защищают.

Высокочастотные помехи не вредят электронике, но сказываются на её работе. Например, в аудиотехнике могут появиться посторонние звуки, а на экране телевизора или монитора рябь и искажения.

Импульсы напряжения возникают из-за подключения к сети любой реактивной нагрузки, опять же холодильник, сварочные аппараты и прочее. Чтобы случайно ничего не сгорело, в сетевые фильтры ставят варристоры, которые поглощают эти имульсы. Но от длительного воздействия высокого напряжения они редко защищают.

Типы сетевых фильтров

Итак, какие же типы сетевых фильтров бывают?

Удлинитель – самый простой прибор из провода и розеток. У него нет фильтров и автоматов для предотвращения короткого замыкания.

Сетевой фильтр – это тот же удлинитель, но с высокочастотным фильтром. Он устраняет высокочастотные помехи.

Тройник или разветвитель – обычный разветвитель на несколько розеток без провода.

Количество и тип розеток

В современных сетевых фильтрах бывает до восьми розеток. Следовательно, в одну настенную розетку вы можете через фильтр подключить до восьми сетевых приборов – это несомненный плюс. Но стоит учитывать: подключение к фильтру большого количества приборов может привести к его автоматическому отключению из-за перегрузки.

Существует множество различных видов разъемов, в сетевых фильтрах выделяют два типа розеток: тип С и тип F.

Европейский вид розетки, два круглых штырька. Отличие типа F в том, что у него присутствуют контактные пластины для заземления, чего нет у типа С. Заземление розетки позволяет избежать неприятных, а порой и опасных ситуаций. Многие сталкивались с проблемой, когда при прикосновении к стиральной машине или электроплите ударяет током, это возникает по причине отсутствия заземления. В большинстве квартир заземление сделано только у плиты.

Производители также выпускают фильтры с вилкой IEC C14 (компьютерная). Данный тип разъема используется для прямого соединения к источнику бесперебойного питания. Сетевой фильтр подключенный напрямую через ИБП способствует более надежной защите оборудования от скачков напряжения и отключения электричества.

Основные параметры сетевых фильтров

При выборе сетевого фильтра обращайте внимание на максимальную мощность подключенной нагрузки и максимальный ток нагрузки. Эти параметры позволяют рассчитать целесообразность приобретения различных моделей. При расчете максимальной мощности ток необходимо умножить на напряжение (к примеру: 5 А умножаем на 220 В и получаем 1100 Вт). Затем складываем мощность приборов, которые планируется подключать через сетевой фильтр. Если суммарная мощность техники выше максимально допустимой мощности фильтра, то следует подобрать модель, выдерживающую более высокую нагрузку.

К примеру: при подключении к сетевому фильтру ПК и периферии, он будет работать без нареканий, так как мощность потребления у этих приборов невысокая. Но если планируется использовать сетевой фильтр на кухне, подключать одновременно электрочайник, плиту, водонагреватель, то при одновременной работе всех приборов фильтр отключится.

Защита от перегрузки

Защита от кратковременных скачков/импульсов напряжения напряжения – практически все фильтры оснащены данной функцией, принцип ее действия заключается в поглощении кратковременных высковольтных импульсов. От длительного повышенного напряжения она не защищает. Если в вашем доме большую часть времени повышенное или пониженное напряжение, то лучше отдать предпочтение стабилизатору, так как сетевой фильтр будет бесполезен.

Отключение при перегреве — за отключение отвечает датчик перегрева, при возрастании температуры выше предельно допустимой сетевой фильтр обесточивается. При использовании фильтра вблизи отопительных приборов или на максимальной мощности потребления датчик перегрева поможет избежать его поломки или возникновения опасных ситуаций.

Подавление помех — на территории Казахстана частота подачи электроэнергии составляет 50 Гц, но так же в сети присутствуют дополнительные высокочастотные гармоники. Фильтр устраняет высокочастотную загрязненность, снижает ее до минимума, тем самым оставляя чистый 50 Гц синус без лишних гармоник.

Выключатель

Сетевые фильтры оборудованы выключателем для того, чтобы постоянно не выдергивать вилку из розетки, выключатель бережет время и безопасен в использовании.

Выключатели встречаются нескольких видов:

Индивидуальные – установлены для каждой розетки сетевого фильтра, нет необходимости выдергивать из фильтра конкретный прибор, можно просто нажать кнопку.

Общие – устанавливаются на верхней или боковой стороне фильтра, обесточивают все приборы, подключенные к сетевому фильтру.

Пульты ДУ – модели сетевых фильтров с пультом ДУ встречаются редко, цена на них высока, но за удобство приходится платить. Удобны в использовании, подходят для людей с ограниченными возможностями.

Длина кабеля

Длинный кабель обеспечивает мобильность, увеличивает площадь, на которой можно использовать подключаемый прибор. Длинные кабели от 3м удобны в помещениях с большой площадью для строительных инструментов, пылесосов и прочей переносной техники. Но в небольших помещениях нет необходимости брать удлинитель «с запасом», достаточно ограничиться моделями со средней длиной кабеля, иначе он будет мешать и путаться. Например, до 3м.

Дополнительные функции

Индикатор – информирует о включении сетевого фильтра, часто совмещен с кнопкой выключателя. В зависимости от модели может быть общим или индивидуальным для каждой розетки сетевого фильтра.

Крепление на стену – некоторые фильтры оснащены петлями с обратной стороны. Такое дополнение призвано снизить риск повреждения проводов, упростить уборку. Сетевой фильтр удобно крепить к стене или же к внутренней стороне компьютерного стола, провода не будут мешать под ногами.

Крепление для проводов – необходимо если к фильтру подключено большое количество приборов, предотвращает спутывание и залом провода.

Порты USB – созданы для прямого подключения гаджетов к электросети без использования индивидуального зарядного устройства. Стандарт USB получил свое широкое распространение во всем мире, можно заряжать аккумуляторы и при этом не занимать розетку.

Теперь предлагаем посмотреть все модели сетевых фильтров, чтобы подобрать себе подходящий. Сделать это можно здесь

Какой сетевой фильтр? | База знаний: Характеристики продукта

Краткое руководство по использованию наших фильтров

Некоторые из вас спрашивают: «В чем разница между всеми сетевыми фильтрами, которые у нас есть?» Что мне нужно: AbZorber или PowerPurifier? В чем разница между Clarity Mains и Mains Zapperator?

Важно понимать, что каждый из предлагаемых нами подключаемых сетевых кондиционеров выполняет определенную работу. Вы можете — и должны — использовать их все в своей системе для получения наилучшего качества звука.Мы понимаем, что не каждый может пойти и купить их все сразу, поэтому вот наше предложение, какие кондиционеры подходят и в каком порядке, чтобы вы улучшили свой звук наиболее экономичным и лучшим способом.

Кондиционеры или фильтры?
Вам может быть интересно, нужно ли вам использовать фильтр или кондиционер; ну не волнуйтесь — это одно и то же! Некоторые люди называют «кондиционирование сети», а некоторые — «фильтрацию сети», чтобы описать процесс устранения различных форм сетевых шумов.По этой причине мы используем оба термина как синонимы.

Шаг 1. Глушители, мини-очистители и очистители PowerPurifier

Основными сетевыми кондиционерами в нашем ассортименте являются Silencer, Mini Purifier и PowerPurifier. Все это широкополосные сетевые фильтры, предназначенные для уменьшения сетевых шумов и гармоник в источнике питания, повышая производительность и эффективность по мере увеличения диапазона. Мы рекомендуем вам сначала установить эти фильтры.

Mini Purifier и PowerPurifier предназначены для подключения как можно ближе к вашей системе, создавая «тихую зону» вокруг компонентов.Глушитель также можно использовать таким образом, но его часто можно более эффективно подключить к источникам шума, таким как холодильник / морозильник, стиральные машины, компьютеры, зарядные устройства для мобильных телефонов и т. Д.

Глушитель и мини-очиститель являются фильтрами одноцелевого назначения. с добавленными пиковыми и импульсными способностями, тогда как PowerPurifier имеет возможность добавлять множество других кондиционеров, таких как Zapperators и Clarity Mains — см. подробную информацию о продукте ниже для получения дополнительной информации по каждой модели.

Шаг 2.Запишите эти высокие частоты

Наш опыт показал, что очень высокие частоты, на которых работают компьютеры и их периферийные устройства, пагубно влияют на музыкальность. Этому не помогают дополнительные высокочастотные радиопомехи, генерируемые локальными сетями Wi-Fi и устройствами «Ethernet по сети».

Наш сетевой Zapperator разработан специально для работы с этими частотами, поэтому, как только вы установили наши сетевые фильтры, увеличьте их эффект с их помощью. Блоки питания от сети предназначены для установки рядом с такими вещами, как ваш компьютер, модем / маршрутизатор, беспроводные принтеры и т. Д.Вы также можете использовать их рядом с вашей системой, чтобы защитить ее от негативного воздействия сетей Wi-Fi.

Шаг 3. Повышение четкости изображения

Clarity Mains и более мощные устройства Clarity-4 и Clarity-8 заслуживают внимания следующим образом. Модули, входящие в состав всех устройств Clarity, разработаны для нас американской компанией и используют то, что они называют технологией Coherence, которая направлена ​​на снижение шума в заземляющем слое цепи.

Мы обнаружили, что блоки Clarity очень эффективны для обеспечения повышенного разрешения, детализации и… четкости.Используйте их рядом с вашей системой и, как мини-очистители и очистители PowerPurifier, подключите их к свободному разъему в удлинителе, питающем ваш Hi-Fi или домашний кинотеатр.

Шаг 4. Скачки и скачки

Наши сетевые фильтры — Silencer, Mini Purifier и PowerPurifier — содержат наши уникальные «SuperClamps» для защиты вашей системы от скачков напряжения в сети, ухудшающих качество звука. Их также можно дополнить нашими самыми мощными MegaClamps — устройствами, чье происхождение восходит к защите мачт передачи мобильных телефонов! Хотя эти продукты предлагают хорошую защиту от повреждения вашего оборудования, их основная функция состоит в том, чтобы избавить его от ухудшающих качество звука эффектов регулярных всплесков и скачков напряжения, которые мешают вашей электросети.



В то время как SuperClamps и MegaClamps работают с пиками и скачками более прибл. 340 В, AbZorber обеспечивает фильтрацию остатков этой активности при нормальном сетевом напряжении 240 В. Насколько нам известно, на рынке нет другого продукта, позволяющего добиться этого.

Не существует жесткого правила относительно того, когда добавлять AbZorber в вашу систему, поскольку преимущества могут быть получены в любое время. Обычно мы рекомендуем сначала установить более общие фильтры, такие как глушители, очистители и сетевые заглушки, поскольку они решают наиболее распространенные проблемы с сетью.Но, как я уже сказал, жестких правил нет, и ваша система выиграет от AbZorber на любом этапе.

---

Silencer ™
Silencer является первым в нашем ассортименте стабилизаторов мощности и представляет собой компактное устройство, которое можно использовать либо рядом с вашей системой, либо рядом с такими источниками шума, как холодильники, морозильники, зарядные устройства и т. Д. скоро. По этой причине глушители можно использовать в качестве единого фильтра рядом с вашей системой или объединять в нескольких по всему дому.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ ГЛУШИТЕЛЬ

---

Mini Purifier ™

Mini Purifier был разработан для эффективного удаления унизительного сетевого шума. Он работает пассивно, что означает, что у них нет недостатков некоторых других сетевых фильтров, таких как потеря музыкальности и уменьшенный динамический диапазон. Это широкополосный фильтр, эффективный при фильтрации в широком диапазоне частот.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ MINI PURIFIER

---

PowerPurifier ™

Интеллектуальная модульная конструкция PowerPurifier ™ позволяет очень легко объединить большинство наших кондиционеров мощности в одну удобную коробку, которая подключается к вашему Hi-Fi или домашнему кинотеатру.

Базовая модель обеспечивает высокоэффективное широкополосное регулирование мощности благодаря фильтру UltraPurifier ™ и защите от перенапряжения SuperClamp ™. Но теперь вы можете настроить свой PowerPurifier, добавив дополнительную фильтрацию, когда и когда позволяет ваш бюджет, просто установив дополнительные подключаемые модули.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ POWERPURIFIER

---

The Mains Zapperator ™

С быстрым распространением беспроводных компьютерных сетей (не только в наших собственных домах, но и у наших соседей) и сетевых сетей (опять же, даже от соседей), сетевые предохранители специально разработаны для бороться с шумом, который эти устройства могут создавать в электросети.Из-за сложности радиочастотных помех стоит поэкспериментировать с расположением и количеством сетевых выключателей, чтобы найти лучший эффект.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ СЕТЕВОЙ ЗАПУСК

---

ClarityMains ™

ClarityMains — это стабилизатор питания, использующий технологию под названием Coherence Technology. ClarityMains работает иначе, чем другие наши стабилизаторы питания (например, глушитель и сетевой выключатель): мы рекомендуем использовать ClarityMains после того, как вы установили другие наши фильтры питания.Подключите ClarityMains к неиспользуемой розетке рядом с вашей системой Hi-Fi.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ СЕТЬ CLARITY

---

AbZorber ™

Разработанный Беном Дунканом, фильтр AbZorber представляет собой тип сетевого фильтра, который работает, чтобы уменьшить влияние всплесков активности и шума при нормальном сетевом напряжении — то, чего до этого продукта мы никогда не использовали. удалось добиться раньше. А поскольку технология AbZorber уникальна, ее можно использовать как отдельно, так и вместе с другими нашими кондиционерами питания.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ ABZORBER

---

Clarity-4 и 8 ™

Clarity-4 — это усовершенствованная версия нашего подключаемого кондиционера ClarityMains, в котором используются четыре модуля ClarityMains для повышения производительности и экономии денег, места и разъемов. Наша Clarity-8 объединяет восемь модулей для лучшей производительности. Мы долго тестировали комбинации модулей Clarity Mains и обнаружили два ключевых фактора: a. они работают даже лучше, если подключены последовательно (например,грамм. Clarity-4 работает более эффективно, чем 4 x Clarity Mains), и b. лучше всего они работают в комбинациях четыре и восемь.

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ CLARITY 4 & 8

---

Symphony ™ и Symphony Pro ™.

Symphony и Symphony Pro заменили наши популярные устройства Clarity Pro. Это не совсем сетевой фильтр или кондиционер в традиционном понимании, эти «усилители» представляют собой небольшие коробки, предназначенные для размещения рядом с вашей системой и уменьшения влияния паразитных электромагнитных полей.Производители говорят нам, что, генерируя собственное низкочастотное поле, устройства эффективно «настраивают» радиочастотный шум для повышения точности воспроизведения — и наши собственные тесты прослушивания доказали нам, насколько они эффективны!

Есть две новые модели Symphony — стандартная Symphony с четырьмя катушками и Symphony Pro с шестью (для сравнения, в обеих версиях более старой Clarity Pro их было всего три).

НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ КУПИТЬ SYMPHONY & SYMPHONY PRO

Сетевые фильтры могут не работать в соответствии со спецификациями и даже усиливать шум в реальной жизни

24 января 2019

Автор: Кейт Армстронг

Недавний запрос на фильтрацию сети поднял некоторые вопросы, которые, я думаю, могут вас заинтересовать.

Системный интегратор приобрел коммерческое оборудование, которое, как обычно, имело импульсный преобразователь мощности и сетевой фильтр. Его система должна была соответствовать военным требованиям к кондуктивным помехам от сети, которые устанавливали пределы до 1 кГц, а выше 150 кГц излучения оборудования были ниже предела, но на 80 кГц был пик, который был намного выше. Эта проблема возникла из-за того, что оборудование было разработано в соответствии с коммерческой спецификацией ЭМС, поэтому его производитель снабдил сетевым фильтром, который был разработан только для работы на частотах выше 150 кГц, при тестировании в лаборатории ЭМС с LISN (иногда называемым сеть искусственных электросетей, AMN).Импульсный преобразователь мощности работал на частоте 80 кГц, с гармониками на частотах 160 кГц, 240 кГц, 320 кГц, 400 кГц и т. Д. И т. Д., Которые все должны были быть отфильтрованы, чтобы соответствовать коммерческим ограничениям выше 150 кГц. Но излучения на его основной частоте 80 кГц не были ослаблены и даже могли быть усилены фильтром!

Некоторые военные спецификации испытаний на ЭМС могут не устанавливать более жестких ограничений или уровней, чем

.

коммерческих тестовых спецификаций, но они всегда охватывают более широкий частотный диапазон. Итак, где

Технические характеристики

для коммерческих кондуктивных излучений могут охватывать от 150 кГц до 30 МГц, эквивалентные военные спецификации могут охватывать от 1 кГц до 100 МГц.Спецификация коммерческого испытания излучаемого излучения может охватывать от 30 МГц до 6 ГГц, а военный эквивалент — от 10 кГц до 18 ГГц.

Каким образом сетевые фильтры могут усилить сигнал?

Сетевые фильтры представляют собой комбинацию катушек индуктивности и конденсаторов, поэтому всегда будут резонировать на некоторых частотах. Если добавить демпфирующие резисторы для подавления резонансов, лучшее, что может быть достигнуто, — это 0 дБ на резонансных частотах: то есть без усиления, но и без затухания.LISN и AMN имеют сопротивление источника дифференциального (DM) и синфазного (CM) сопротивления 50 Ом, как и в методе тестирования фильтров CISPR 17, для согласования с резистивными выводами 50 Ом, используемыми испытательным оборудованием RF / EMC. такие как анализаторы спектра, генераторы сигналов, усилители мощности ВЧ и анализаторы цепей.

При разработке фильтра с хорошим затуханием на частотах выше 150 кГц резонансы, вызывающие усиление, могут возникать в диапазоне частот ниже 150 кГц, что, конечно, может вызвать проблемы ниже 150 кГц.

Это одна из причин, почему соответствие стандартам на кондуктивные эмиссии никогда не должно означать, что проблемы с электромагнитными помехами не возникнут в реальной жизни. Следует помнить, что Директива по электромагнитной совместимости требует, чтобы недопустимые электромагнитные помехи не вызывались ни на какой частоте, независимо от диапазонов частот, охватываемых гармонизированными стандартами электромагнитной совместимости. Хуже того, импедансы реальных сетевых источников питания широко варьируются в диапазоне от 50 Гц до 30 МГц — импедансы DM варьируются по крайней мере от 2 Ом до 2000 Ом, и, хотя они преимущественно резистивные, ниже нескольких сотен Гц, импедансы DM выше 1 кГц являются сложными: наличие индуктивных и емкостные компоненты, поведение которых зависит от частоты.А в реальной жизни все импедансы CM сложны, в диапазоне от 2 до 2 кОм, и вряд ли когда-либо будут резистивными. Не только это, но и в реальных приложениях значения импедансов источников DM и CM, а также их фазовые углы будут изменяться в течение дня в зависимости от того, какое другое оборудование с питанием от сети подключено и / или работает в данный момент. Эти комплексные импедансы источника, отличные от 50 Ом, взаимодействуют с катушками индуктивности и конденсаторами в сетевых фильтрах, почти всегда вызывая большие резонансы, чем с идеализированными резистивными сопротивлениями 50 Ом, используемыми в лабораторных испытаниях.Кроме того, эти реальные сложные сетевые импедансы могут сдвигать резонансные частоты фильтра до значений выше 150 кГц и / или создавать новые резонансы выше этой частоты.

Лучше всего предположить, что характеристики, обещанные в технических паспортах сетевых фильтров, мало похожи на характеристики, которые они достигают в реальных приложениях, особенно на частотах ниже 5 МГц.

См. Мою статью 2005 года о сетевых фильтрах и ее регулярно обновляемую версию учебного курса, чтобы узнать, как решать эти проблемы, а также как бороться со значительным ухудшением затухания в фильтре, которое может быть вызвано избыточным напряжением, высокими токами и высокими рабочими температурами. .

Однажды мне пришлось иметь дело с новым обрабатывающим центром на заводе, который при работе подавал 15Vp-p в сеть на частоте 20 кГц (см. Рисунок 1), что привело к неисправности более половины остального оборудования на заводе. 20 кГц была 5-й гармоникой частотно-регулируемого привода (VSD) обрабатывающего центра мощностью 55 кВт, но основная гармоника и гармоники ниже 5-й не были проблемой, даже если предполагалось, что они будут иметь более высокие уровни.

Это указывает на резонанс во взаимодействии фильтра с его комплексным импедансом источника, вызывающий значительное усиление (а не затухание) на частоте 20 кГц.

См. Рисунок 1. Шум 20 кГц при 15 В (размах) на осциллограмме сети

Осциллограф запускается от сигнала сети, поэтому он не «привязан» к форме сигнала шума. Решение оказалось довольно быстрым и простым. VSD мощностью 55 кВт был типом Siemens, но производитель обрабатывающего центра решил использовать более дешевый сетевой фильтр, чем тот, который Siemens рекомендовал для использования со своим приводом. Более дешевый сетевой фильтр позволил обрабатывающему центру пройти тесты на выбросы выше 150 кГц, но производитель думал только о прохождении тестов — не о том факте, что довольно мощное шумовое излучение преобразователя частоты на его частоте переключения 4 кГц и его гармониках — 8 кГц. , 12 кГц, 16 кГц, 20 кГц и т. Д.- может вызвать проблемы с электромагнитными помехами в реальной жизни на частотах ниже 150 кГц. Установка фильтра, рекомендованного Siemens для привода двигателя, снизила уровень шума 20 кГц до уровня ниже 1,5 В (размах), не вызвала значительных других шумов и решила проблему на заводе. (Мне показалось интересным, что фильтр Сименс был примерно того же размера, но весил примерно в три раза больше, чем первоначально установленный более дешевый фильтр. В целом, по моему опыту, для того же размера корпуса более тяжелые фильтры работают лучше в реальной жизни. чем более легкие, независимо от их технических характеристик.Но это всего лишь мимолетное наблюдение, и я, конечно, не предлагаю его в качестве руководства!)

Индивидуальный дизайн — лучший подход

Возвращаясь к проблеме нашего системного интегратора: лучший подход — попросить поставщика коммерческого оборудования предоставить индивидуальную версию, которая соответствует более жестким (военным) требованиям к кондуктивным выбросам. В конце концов, в таких ситуациях мы обычно имеем дело только с небольшим количеством систем, поэтому поставщику оборудования не следует чрезмерно беспокоиться о стоимости фильтров.Некоторые производители (и, честно говоря, некоторые из их клиентов-системных интеграторов тоже) не « понимают » это, тратя много времени и денег на попытки снизить стоимость спецификации заказной версии небольшого объема, в результате, возможно, даже несут финансовые убытки, хотя должны были получать прибыль.

Например, простая замена недорогого сетевого фильтра промышленного уровня в оборудовании на дорогостоящий высокопроизводительный фильтр военного уровня (например, от MPE, Total EMC Products или других опытных производителей фильтров военного назначения) обычно позволяет быстро и быстро получить результат. недорогое решение — с точки зрения системного интегратора.

Не повредит и то, что эти фильтры военного класса окажутся гораздо более надежными в течение многих лет, даже многих десятилетий эксплуатации системы. (Я понимаю, что сетевые фильтры промышленного уровня обычно требуют замены примерно через 15 лет.)

Обратите внимание, что для получения преимуществ EMC от использования таких высокотехнологичных фильтров, специальные фильтры

Затухание

необходимо для достижения очень низкого импеданса многоточечного РЧ-соединения с соответствующим РЧ-опорным элементом (часто ошибочно называемого «заземлением» или «заземлением»).

См. Мою статью 2005 года о сетевых фильтрах и ее регулярно обновляемую версию учебного курса, чтобы узнать подробности об этом.

Некоторые разъемы для военных фильтров также обеспечивают руководство, например, от MPE (прокрутите вниз, чтобы найти его). По моему опыту, это обычно может быть достигнуто довольно быстро и легко — если (опять же) мы не зацикливаемся на стоимости спецификации нестандартного оборудования — а также до тех пор, пока нам все равно, выглядит ли конечный результат. симпатичный.

Почему бы просто не добавить еще один фильтр последовательно? Обычно я не рекомендую этого делать.(Ну, во всяком случае, уже не сейчас!) Кажется, это должно быть достаточно просто, но последовательно соединенные фильтры неизбежно взаимодействуют друг с другом, что обычно приводит к снижению общей производительности, чем ожидалось. Их взаимодействие может даже вызвать резонансы, которые делают последовательную комбинацию двух сетевых фильтров намного хуже, чем любой фильтр по отдельности! Я видел, как это происходило в реальной жизни, когда я добавил внешний сетевой фильтр к преобразователю частоты с внутренним сетевым фильтром, и проблема с выбросами стала еще хуже.Потратив некоторое время на то, чтобы найти, в чем я ошибся, и начав сомневаться в собственном здравомыслии, я вспомнил, что читал, что простое последовательное соединение хороших фильтров может привести к плохому общему затуханию или даже к усилению. Я понял, что испытываю это впервые.

Именно по этой причине разработчики многокаскадных сетевых фильтров проявляют большую осторожность, чтобы избежать нежелательных резонансов между внутренними каскадами своих фильтров.

При добавлении комплектного фильтра последовательно с сетевым фильтром приобретенного оборудования — если мы достаточно знаем о детальных конструкциях двух рассматриваемых фильтров, мы сможем выполнить аналогичный анализ, чтобы выбрать комбинацию, которая действует в значительной степени как сумма его частей.Получение достаточной информации о конструкции фильтров, чтобы начать анализ их вероятного взаимодействия, может оказаться более трудным, чем ожидалось. Многие люди, вероятно, попытаются решить проблему методом проб и ошибок; добавление различных образцов комплектных фильтров последовательно с проблемным оборудованием до получения достаточно хорошего результата. Я делал это много раз в прошлом!

Проблема с этим подходом может заключаться в сборке / установке дополнительного упакованного фильтра способом, который не ставит под угрозу эффективность фильтрации всей сборки и не приводит к аннулированию гарантии на поставляемое оборудование.Но даже если нам удастся сделать это успешно при тестировании с LISN или AMN, когда

, подключенного к сложным и изменяющимся во времени импедансам источника питания, отличным от 50 Ом, присутствующим в реальной рабочей среде, мы все равно можем обнаружить, что характеристики последовательно соединенных фильтров не так хороши, как требуется.

Покупка коммерческого оборудования и установка фильтров и экранов для его соответствия более жестким требованиям по электромагнитной совместимости — дорогостоящий и трудоемкий процесс, в котором есть множество ловушек для неосторожных! (Подобные нежелательные взаимодействия могут возникнуть при добавлении дополнительной защиты к экранированному оборудованию.В целом, как правило, намного лучше просто заключить договор с поставщиком в первую очередь о поставке оборудования, которое заменило его сетевой фильтр, который был почти достаточно хорош для коммерческих испытаний на ЭМС, с фильтром, разработанным экспертами, чтобы Достаточно хорош для испытаний на электромагнитную совместимость (особенно в более широких частотных диапазонах).

На первый взгляд обычно не кажется, что этот подход будет наиболее своевременным и рентабельным, но, избегая неожиданных и (обычно) непредсказуемых взаимодействий, описанных выше, он предоставляет системному интегратору более надежные и надежные сроки проекта.

И, помогая избежать время от времени очень неприятных сюрпризов,

, особенно для интеграторов, которые экономят на EMC и довольны собой за то, что им удалось «избежать наказания» (пока!), Этот подход помогает обеспечить сохранение прибыльности в среднесрочной и долгосрочной перспективе.

«Вернуться в блог

Сетевые фильтры ⚡ Сетевые фильтры переменного тока, регуляторы шума постоянного тока

В группе AEPS мы поставляем сетевые фильтры, которые надежно работают в различных устройствах и отраслях.

• Модули фильтрации для сетей переменного и постоянного тока
• Способны работать практически при любых температурах и климатических условиях
• Сердечники из аморфных нанокристаллов обеспечивают эффективную фильтрацию
• Тщательно проверены на качество и безопасность

Обеспечивают бесперебойную работу ваше устройство и избавьтесь от нежелательных помех, введя линейный фильтр в уравнение. Одной только вашей сети может быть недостаточно для защиты вашего оборудования от повреждений.

Заказать сетевой фильтр

Сетевые фильтры, подходящие для AC

Суровые условия не являются препятствием для правильного функционирования наших силовых фильтров переменного тока серии JETAF (и всех наших продуктов). Подходящие для использования в сетях переменного тока, они являются незаменимым помощником в защите аналогового и цифрового оборудования, защищая его от скачков напряжения и фильтруя помехи в модулях и блоках питания.

Их синфазные дроссели содержат ядра из аморфных нанокристаллов, что обеспечивает плавную фильтрацию и улучшенную температурную стабильность.

• Номинальный ток наших фильтров серии JETAF находится в диапазоне от 1 A ​​до 20 A
• Крайний диапазон рабочих температур корпуса составляет от -50 ° C до +85 ° C
• Защита от перенапряжения (подавление напряжения)
• Комбинация этих характеристик обеспечивает наилучшую производительность с нашими источниками питания переменного / постоянного тока рекомендуется

За исключением фильтра JETAF15-400, наши фильтры шума линии питания переменного тока предназначены для использования в однофазных системах переменного тока. Эти фильтры, а именно JETAF 1, 5, 10 и 20, равномерно имеют следующие вносимые потери (вы можете узнать больше о вносимых потерях ниже):

10-30 МГц

Диапазон частот и вносимые потери	0.15-0,3 МГц	≥20 дБ
	0,3-1 МГц	≥35 дБ
	1-10 МГц	≥55 дБ		≥50 дБ

JETAF15-400 разработан для использования в трехфазных сетях переменного тока, и его вносимые потери следующие:

10-30 МГц

Диапазон частот и вносимые убытки	0.15-0,3 МГц	≥55 дБ
	0,3-1 МГц	≥60 дБ
	1-10 МГц	≥30 дБ	≥30 дБ 20	≥20 дБ

Не только сетевые фильтры переменного тока, но и постоянный ток. относительно легко переносят экстремальные условия.Разработанные для работы в сетях постоянного тока, они полностью раскрывают свой потенциал при совместной работе с нашими источниками питания постоянного / постоянного тока и преобразователями постоянного / постоянного тока. Но, конечно, они также совместимы с большинством других готовых устройств на рынке.

• Номинальный ток фильтров серии JETDF составляет от 2,5 A до 20 A
• Диапазон предельных значений рабочей температуры корпуса от -60 ° C до 130 ° C
• Защита от перенапряжения

Это вносимые потери в нашем JETDF сетевые фильтры перенапряжения:

10-30 МГц

Диапазон частот и вносимые потери	0.15-0,3 МГц	≥15 дБ
	0,3-1 МГц	≥35 дБ
	1-10 МГц	≥55 дБ		≥50 дБ

Улучшите профиль ЭМС, чтобы достичь лучших характеристик для EN-55022 и MIL-STD-461, улучшить характеристики ваших электрических устройств и защитить их от нежелательного сигналы, которые могут привести к повреждению.Наши сетевые фильтры — просто инструмент для этого.

Я хочу их для своего проекта

Давайте внимательнее посмотрим, что делает фильтры линии электропередач такими полезными

И нет лучшего места для начала, чем посмотреть на природу самих электромагнитных помех (EMI).

Проще говоря, EMI (или RFI — радиочастотные помехи) — это нежелательный сигнал или помехи, исходящие от внешнего источника (будь то естественный антропогенный), который может отрицательно повлиять на электрическую цепь.Последствия нарушения могут варьироваться от снижения производительности до полного отключения цепи. Существуют различные источники электромагнитных помех и разные способы их классификации в зависимости от их воздействия. Хороший фильтр электроэнергии должен быть в состоянии смягчить эффекты многих из них.

Эффективность фильтра измеряется так называемыми вносимыми потерями.

Что такое вносимые потери в контексте фильтра шума постоянного или переменного тока?

Вносимые потери относятся к потере сигнала в результате введения фильтра в линию передачи.Потери формулируются как отношение сигнала на входе фильтра к сигналу на его выходе. Значения потерь различаются в зависимости от частоты сигнала, а иногда и из-за внешних факторов (например, высокой температуры). Он измеряется в децибелах (дБ).

Хотя термин «потеря» обычно имеет отрицательную коннотацию, в данном случае он на самом деле полезен, поскольку уменьшаются нежелательные сигналы EMI. Эти сигналы могут принимать разные формы, и мы сразу же рассмотрим их.

Какие типы помех могут возникнуть, для которых требуется фильтр шума линии электропередачи?

Во-первых, помехи можно классифицировать по их происхождению.

• Искусственные электромагнитные помехи. Этот шум может исходить от других устройств или возникать в самой схеме, особенно в результате быстрого переключения в импульсных источниках питания.
• Natural EMI. Удары молнии или космический шум могут действовать как источник электронных помех.

В качестве альтернативы, можно посмотреть на это с точки зрения его продолжительности, независимо от его происхождения.

• Импульсный шум непродолжителен и может происходить как от естественных, так и от антропогенных источников. Молния, электростатический разряд и осложнения в коммутационных системах могут считаться импульсным шумом.
• Непрерывные электромагнитные помехи обычно возникают в схемах, которые производят непрерывный сигнал, или, в некоторых более редких случаях, в постоянном фоновом шуме.

Шум также можно разделить по полосе пропускания.

• Узкополосный шум. Этот шум занимает лишь небольшую часть радиоспектра.Он может быть как непрерывным, так и импульсным, причем его источником обычно является человек (жужжание линий электропередач, гетеродины и т. Д.).
• Широкополосный шум. Этот сигнал будет занимать гораздо большую часть спектра, возможно, сотни или более мегагерц, и может быть как непрерывным, так и импульсным или переходным шумом. Среди его типичных источников — непреднамеренные радиолокационные передатчики, регуляторы напряжения, термостаты или даже Солнце.

Хотите узнать больше о том, как наши фильтры могут помочь вам с определенным типом шума? Свяжитесь с нами, и мы с радостью поможем!

У меня есть запрос

Подумайте, как электрические шумы достигают устройства

Важный вопрос, который следует задать, — излучается ли ЭМП извне, т.е. никак не связан.Обработка излучаемых электромагнитных помех, как правило, заключается не в правильном сетевом фильтре, а в надлежащем экранировании.

В случае наведенных электромагнитных помех, с другой стороны, существует прямой проводящий путь, по которому может распространяться шум — обычно это силовой кабель. Именно здесь сетевые фильтры оказываются наиболее полезными.

Третий путь, по которому может распространяться шум, — это магнитная индукция и емкостная связь. Первый возникает, когда существует магнитное поле между источником шума и «жертвой». Это может произойти, когда их проводники расположены слишком близко, вызывая ток в цепи там, где его быть не должно.Емкостная связь возникает, когда источник передает заряд на схему жертвы при изменении напряжения.

Уровень шума регулируется нормативными актами — поэтому необходимы линейные фильтры EMI

Снижение шума делается не только для защиты устройства от неисправности или повреждения. Часто это прямо требуется по закону, устанавливая лимит на количество излучаемого шума. Сегодня в большинстве стран требуется так называемая электромагнитная совместимость, что означает, что все электронные устройства должны как выдерживать шум, так и не излучать его, чтобы не создавать помех другим устройствам.

Имея это в виду, эти вещи необходимо учитывать во всех силовых фильтрах для электроники

Они должны соответствовать ограничениям на выбросы в соответствии с конкретным рынком — или несколькими рынками — они предназначены для использования. Наши модули подходят для различных применений в различных отраслях, от самолетов, горнодобывающей промышленности, беспилотных летательных аппаратов, радаров и информационных технологий до визуальной рекламы.

Чтобы фильтр соответствовал вашим конкретным потребностям, при выборе продуктов следует учитывать следующее:

• Номинальное напряжение или максимальное значение напряжения, которое может выдержать вход.Превышая это значение, вы рискуете повредить сам фильтр.
• Номинальный ток — максимальный ток, с которым фильтр может справиться в пределах своего диапазона рабочих температур.
• Рабочая температура / температура хранения. Температура хранения — это температура, при которой устройство может храниться без питания. Рабочая температура — это температура, при которой устройство фактически работает. Например, наши фильтры постоянного тока имеют рабочую температуру от -60 ° C до 130 ° C.
• Способ охлаждения. Наши продукты обычно охлаждаются кондуктивно (через радиатор или холодную пластину) или в некоторых случаях за счет естественной конвекции.
• Стандарты безопасности и устойчивость к механическим ударам и вибрации. Наши продукты соответствуют стандартам безопасности и устойчивости MIL-STD-810F и IEC / EN 60950-1.
• Средняя наработка на отказ. Среднее время безотказной работы наших фильтров переменного тока при температуре корпуса 50 ° C составляет 200 000 часов. С нашими регуляторами шума постоянного тока это значение достигает 400 000 часов!

Вы найдете более подробные технические подробности в таблице данных, прилагаемой к каждому из наших продуктов.

Свяжитесь с нами и расскажите подробнее о своем проекте, если вы не уверены, какой фильтр подойдет вам больше всего. Мы будем более чем рады помочь вам сделать более осознанный выбор.

Помогите мне выбрать лучшее

Сетевой фильтр ЭМС / радиопомех | M0PZT

Возможность воровать товары со склада Ham Goodies временами может быть довольно удобной — особенно когда дело доходит до подключения новой хижины и принятия решения о наличии «правильного» линейного сетевого фильтра. GM3SEK называет эти ферриты «игрой, меняющей правила игры» , так почему бы не присоединиться к победе «Clean Shack» ?!

Используя хорошо зарекомендовавший себя ферритовый сердечник Problem-Solver 31-mix, я следил за отличной статьей Адриана M0NWK после того, как применил быстрое «наматывающее кольцо» на удлинительном проводе в старый PZT Shack, который питал мой 50-амперный импульсный блок питания.На нем было 2 ядра с 3 витками кабеля питания, и я заметил значительное снижение шума на нижних ВЧ диапазонах (например: 160 м, 80 м и 40 м).

Ниже представлена ​​переработанная версия, которая была сделана из зачищенного 2,5-миллиметрового двойника + земля (длина около 75 см), и вы заметите, что мне пришлось отрезать 2 отрезка, чтобы получить третий изолированный провод (нейтральный / синий, служащий заземлением). ).

Во время тестов я многому научился у своих различных устройств и того, что я считал «чистыми» устройствами.На диаграмме ниже я смог увидеть шум от блока питания моего ноутбука, когда он был подключен к разъему слева фильтра, но не в том же гнезде, что и блок питания радиоприемника.

Поэтому я предположил, что силовая проводка используется как антенна, поэтому решил установить еще один фильтр сразу после блока потребителя. Схема ниже несколько упрощена: на самом деле есть еще 5 розеток (и около 4 м проводки) между двумя фильтрами. Как я первоначально сказал в предыдущем черновике этой страницы: « Половина удовольствия — это эксперименты » 🙂

Использовать тот же подход в доме было бы непрактично, поэтому следующая задача — выключить все, а затем включать их по очереди, пока я не определю проблемное устройство.Затем я могу попробовать небольшой «отечественный» ферритовый фиксатор, прежде чем рассматривать смесь 31 подходящего размера. Здесь действительно важны эксперименты и метод «проба не ошибка» — все дома (и соседи) разные.

Несколько клеммных колодок обеспечивают простое подключение к сети. Здесь должны быть применены обычные предостережения относительно сетевого напряжения и вылизывания токоведущих клемм — я не доктор. Как и большинство «дросселей» (и балунов), его может быть немного неудобно заводить, но в остальном это простой проект , пока вы не доберетесь до электросети , поэтому обратитесь к руководству «How to Ham for Dummies» , чтобы узнать, что делать делай, когда ты вне зоны комфорта.

Пластиковый корпус поступил от CPC, код заказа EN82324. Клеммные колодки были специальными «ящиками для мусора», но также от CPC, код заказа CB17641. Они рассчитаны на 60 ампер и, вероятно, немного «велики» для работы, поэтому версия на 30 ампер будет лучше.

The Science Bit — взгляните на статью M0NWK для сравнения изображений водопада «до и после» с его IC-7300 на основе его местоположения / QRM.

Обновление
С момента написания этой оригинальной статьи я установил фильтр в Shack и провел несколько сравнений между батареей, сетью и сетью с этим фильтром — честный вывод заключается в том, что у меня, похоже, такое хорошее расположение RF, что разница очень небольшая, даже на 80 м, где (скромное хвастовство) здесь чрезвычайно тихо.Чтобы дать вам наглядный пример, следующий снимок экрана (без предусилителя, + 10 дБ REF) Top Band — это то место, где фильтр оказал наибольшее влияние (и да, я знаю, что это не так много):

На ВЧ это значительное улучшение по сравнению с моим старым QTH, который требовал установки 0 дБ на каскаде REF. Когда я использую / P, он обычно достигает +17 дБ, что означает, что, хотя мой QTH более чем идеален — он все еще не совсем соответствует уровню «сидя в поле, работаю от батареи» .

На Kenwood, где я больше привык к S-метру в домашних условиях, я не видел такого показания, так как забыл подключить антенну:

Как говорится, все дело в локации, локации, локации . В моем предыдущем QTH я «наслаждался» 40-метровым шумовым полом около S5-6, и это было с оригинальным дросселем, упомянутым выше. Чудеса SDR-радиоприемников и водопадов делают подобные эксперименты весьма познавательными — и часто удручающими, когда вы «видите» все виды QRM, с которыми вы мало что можете сделать.

Обновление 2 : После «блокировки» и большинства людей, застрявших дома, наблюдалось значительное увеличение «хэша» SM-PSU, отрыжки, бульканья и трепета на 80 м, 40 м и 20 м. Единственное настоящее утешение — это то, что я знаю, что мой собственный дом / лачуга в порядке!

Обновление 3: После недавних замечаний в паре онлайн-групп / форумов относительно этих дросселей я действительно должен заявить очевидное кровотечение , что никакое подавление / фильтрация не устранит шум, принимаемый вашим радио через антенна, когда она излучается в открытом космосе.Точно так же комок феррита на вашем коаксиальном кабеле не отфильтрует парня (или девушку), работающего 1 кВт на 20 м — дроссель предназначен для предотвращения (или, по крайней мере, значительного уменьшения) синфазных помех на внешней поверхности оплетки вашего коаксиального кабеля и / или электрических кабелей (таким образом, предотвращая его работу в качестве антенны).

То же самое относится и к работе Shack от батареи — если в доме все еще работают какие-то устройства, есть вероятность, что они будут использовать домашнюю проводку для излучения, поэтому изолируйте весь дом перед тестированием.Возможно, вы не сможете вылечить все, но удовлетворительные результаты могут быть достигнуты, если потребуется немного времени, терпения и проб и ошибок.

Зачем нужен фильтр линии электропередачи и где его разместить? | SCHURTER

Модуль входа EMCInletMedicalPower

В настоящее время практически невозможно выполнить требования стандартов EMC. Компоненты Schurter EMC помогут вам в этом.

Это архивная статья, опубликованная 08.01.2019. Некоторая информация может быть устаревшей и соответствовать текущему состоянию. Пожалуйста, свяжитесь с нами в случае заинтересованности.

Schurter предлагает широкий спектр компонентов ЭМС:

● Модули ввода питания с фильтром для токов от 0,5 до 20 А.
● Фильтры ЭМС (1-фазный, 3-фазный переменного и постоянного тока). Самый маленький, 1-фазный, 6A / 250VAC FMLB-09 5500.2031, имеет размеры 50x45x28,6 мм и вес 116 г. Один из самых больших — 3-фазный, 1100A / 520VAC FMAC-0974-K152I с размерами 590x230x200 мм и весом 47 кг.
● Дроссели с компенсацией тока (1-фазные и 3-фазные) для токов от 0,4 до 50A.

Большинство модулей ввода питания оснащены системой блокировки V-Lock. Разъем питания оснащен штифтом, который блокируется с выемкой в ​​модуле ввода питания и, таким образом, надежно предотвращает случайное выдергивание шнура.

Дополнительную информацию обо всех компонентах Schurter EMC можно найти в обзорах PEM, фильтров и дросселей.

Зачем нам нужен фильтр линии питания?

В настоящее время в электронном оборудовании обычно используется импульсный источник питания и быстрая цифровая схема.Такие устройства генерируют высокочастотные напряжения и токи при нормальной работе. Без фильтра линии электропередачи практически невозможно выполнить требования стандартов ЭМС.

Две основные функции фильтра линии питания:
● Предотвращение попадания высокочастотных сигналов, генерируемых устройством, во входную линию питания.
● Предотвращение попадания высокочастотных сигналов в систему распределения питания переменного тока (помех) в оборудование.

В настоящее время оборудование информационных технологий (ITE) должно соответствовать требованиям стандарта по излучению EN55032 и стандарта помехоустойчивости EN55035 .

EN55032 определяет пределы кондуктивных помех на сетевых клеммах в диапазоне частот от 150 кГц до 30 МГц и излучаемых помех в диапазоне от 30 МГц до 1 ГГц.

Линейные фильтры Schurter оптимизированы для диапазона частот от 150 кГц до 30 МГц, где они обеспечивают наилучшее затухание, но в то же время они также имеют затухание около 20 дБ на частоте 400 МГц, что помогает уменьшить излучение антенны, создаваемое шнуром питания.

Нормативы на кондуктивное излучение предназначены для ограничения излучения в системе распределения электроэнергии переменного тока общего пользования, которое возникает в результате высокочастотных токов, возвращаемых обратно в линию электропередачи.Обычно эти токи слишком малы, чтобы создавать помехи другим изделиям, подключенным к той же линии электропередачи, однако они достаточно велики, чтобы вызвать излучение линии электропередачи и, возможно, стать источником помех, например, для AM-радио.

(Например, EN 55032 требует кондуктивных помех от устройств класса A ≤ 60 дБмкВ = 1 мВ в диапазоне частот от 500 кГц до 30 МГц.)

Сетевой фильтр также эффективно ослабляет непрерывные радиочастотные помехи во время испытаний в соответствии с EN 55035 §4.2.2.3, где РЧ-сигнал 3 В RMS в диапазоне от 150 кГц до 10 МГц, от 3 до 1 В в диапазоне от 10 МГц до 30 МГц и 1 В в диапазоне от 30 МГц до 80 МГц вводится в линию электропередачи.

В сочетании с защитой от перенапряжения фильтр также помогает пройти испытания в соответствии с EN 55035 §4.2.4 — быстрые электрические переходные процессы и EN 55035 §4.2.5-скачки.

Где разместить сетевой фильтр?

Эффективность фильтра в равной степени, если не больше, зависит от того, как и где он установлен, и от того, как подводятся провода к фильтру, чем от электрической конструкции фильтра.На рисунке ниже показаны три распространенные проблемы , связанные с установкой сетевого фильтра, значительно снижающего его эффективность.

1. Фильтр не устанавливается близко к точке, где линия питания входит в корпус. Открытая линия электропередачи (антенна) может улавливать шум от электрических и магнитных полей внутри корпуса.
2. Провод, соединяющий фильтр с корпусом, имеет большую индуктивность, что снижает эффективность Y-конденсаторов в фильтре.Производитель собирает Y-конденсаторы так, чтобы соединение с крышкой имело минимальную индуктивность.

3. Емкостная связь возникает между зашумленной проводкой от источника питания к фильтру и линией питания переменного тока.

На следующем рисунке показан правильно установленный сетевой фильтр.

Фильтр устанавливается там, где линия переменного тока входит в корпус, чтобы предотвратить попадание электромагнитного поля на фильтруемую линию питания. Металлический корпус теперь также блокирует любую емкостную связь между входным кабелем фильтра и линией питания с фильтром.

Фильтр установлен таким образом, что металлический корпус фильтра находится в непосредственном контакте с корпусом устройства, что устраняет любую дополнительную индуктивность последовательно с внутренними Y-конденсаторами. Любой провод между корпусом фильтра и корпусом снижает эффективность фильтра из-за его индуктивности.

Провода между фильтром и источником питания должны быть проложены близко к корпусу, чтобы свести к минимуму любые наводки. Не прокладывайте входные провода фильтра рядом с выводами выходного постоянного тока, так как это максимизирует связь паразитных емкостей.Входные провода также следует держать вдали от сигнальных кабелей (особенно цифровых кабелей), и их нельзя прокладывать над печатной платой цифровой логики или рядом с ней.

Дополнительным усовершенствованием схемы, показанной выше, является установка источника питания рядом с фильтром линии питания.

Приведенный выше факт указывает на преимущества сетевого фильтра, имеющего встроенный разъем для кабеля питания переменного тока.

Эта конфигурация требует установки фильтра там, где шнур питания входит в корпус и где металлический фланец фильтра привинчен или приклепан к корпусу (на неокрашенной проводящей поверхности), чтобы Y-конденсаторы были правильно заземлены.

Для получения дополнительной информации о продукции Schurter свяжитесь с нами по адресу [email protected]

Не пропустите эти статьи

Вам нравятся наши статьи? Не пропустите ни одного из них! Вам не о чем беспокоиться, мы организуем вам доставку.

Меня интересует

Дата публикации 08.01.2019.
При размещении статьи на своем сайте просьба указывать ее источник: https: //www.soselectronic.ru / article / schurter / why-do-we-need-a-power-line-filter-and-where-to-place-it-2261

TDK-Lambda FAQ: EMC / EMI Filters

Фильтры EMC / EMI

Как работает входной фильтр электромагнитных помех?

Большая часть электроники содержит фильтр электромагнитных помех, либо как отдельное устройство, либо встроенный в печатные платы. Его функция заключается в снижении высокочастотного электронного шума, который может создавать помехи другим устройствам. В большинстве стран существуют нормативные стандарты, ограничивающие уровень создаваемого шума.
EMI, или электромагнитные помехи, определяются как нежелательные электрические сигналы и могут быть в форме кондуктивных или излучаемых излучений. Кондуктивные электромагнитные помехи — это места, где шум распространяется по электрическим проводникам, а излучаемые электромагнитные помехи — это места, где шум распространяется по воздуху в виде магнитных полей или радиоволн.
Электромагнитные помехи возникают в результате переключения электрического тока и поступают от различных источников, включая электронные блоки питания. Источники питания преобразуют входное напряжение в регулируемое и изолированное (в большинстве случаев) напряжение постоянного тока для работы множества электронных компонентов.Это преобразование выполняется на высоких частотах от нескольких кГц до более чем 1 МГц. Светодиодное освещение, компьютеры, драйверы двигателей, реле постоянного тока и зарядные устройства — все зависит от источников питания.

Фильтр электромагнитных помех для источника питания обычно состоит из пассивных компонентов, включая конденсаторы и катушки индуктивности, соединенных вместе, образуя LC-цепи. Индуктор (ы) пропускают постоянный ток или токи низкой частоты, блокируя вредные нежелательные высокочастотные токи. Конденсаторы обеспечивают путь с низким импедансом, чтобы отводить высокочастотный шум от входа фильтра либо обратно в источник питания, либо в заземление.

Фильтр не только отвечает требованиям EMI, но и отвечает стандартам безопасности. Измеряется повышение температуры индуктора, и для работы от сети контролируется минимальное электрическое расстояние между линией, нейтралью и землей. Это снижает риск возгорания и поражения электрическим током. Конденсаторы также индивидуально сертифицированы по безопасности, в зависимости от их положения в цепи. Специальные конденсаторы «X» должны использоваться на входных клеммах, а конденсаторы «Y» — от цепи переменного тока до земли.

На рисунке 1 показан простой одноступенчатый фильтр источника питания

.

Дополнительная информация:

Дополнительные ресурсы технического центра

The Science — ISOL-8 Teknologies Ltd.

Цель любой высокоточной системы — максимально приблизить вас к исходным характеристикам. Мы стремимся уменьшить количество возможных компромиссов и приблизиться к эмоциям, ближе к музыке.

Каждый компонент нашей системы является несовершенным звеном в цепи, преобразующей энергию, которую он получает, из одной формы в другую и, в конечном итоге, передается нам.

Наиболее важным звеном в цепочке, о котором чаще всего забывают, является электроснабжение, источник энергии наших систем. Мы подключаемся к стене, устройство работает и мы принимаем это как должное. Электроснабжение фактически является началом цепочки, тем самым фундаментом, на котором строится музыка, и заслуживает более пристального внимания.

Проблема.

При более внимательном рассмотрении электросети выясняется, что это непростая проблема, и зачастую это не то, чего мы можем ожидать. Увеличьте цикл сети переменного тока и то, как он используется, показывает, что происходит много всего: мощность не всегда используется линейным, электрически безопасным способом.Загрязнение и искажение нашего энергоснабжения — неизбежное следствие его использования, и оно присутствует повсюду.

Бесчисленные электроприборы в домах и на производстве по всей нашей местности постоянно потребляют электроэнергию. Каждый из них превращает часть используемой энергии в шум: либо радиопомехи, либо искажения самой сети. Все они подключены к одному и тому же физическому каналу: электросети. Сеть была задумана и реализована с минимальным учетом передачи шума или устойчивости.Итак, поскольку все мы разделяем запасы, мы все разделяем и загрязнение.

Большая часть аудиовизуального оборудования удивительно уязвима к этому загрязнению. Ограничения в компонентах, обычно используемых в производстве, означают, что помехи проходят через компонент и далее на чувствительные цепи, что снижает производительность.

Это ухудшение может принимать разные формы, взаимодействия между помехами и оборудованием разнообразны и непредсказуемы. Радиочастотный шум цифровых устройств может трансформироваться в искажения в кремниевом переходе любого транзистора.Высокие всплески энергии из-за искрения контактов переключателя вызывают щелчки, широкополосный шум от выпрямительных диодов может создавать завесу тумана, а промышленные индуктивные нагрузки могут вызывать значительные локальные искажения формы волны сети. Эти эффекты часто являются причиной того, что ваша система лучше звучит ночью, когда меньше локальной электрической активности.

Это нетривиальная проблема, и еще хуже. С появлением беспроводных цифровых сетевых технологий, таких как Bluetooth и WiFi, заменяющих кабельную передачу, и все более широкое использование электрически шумных импульсных источников питания, количество локальных сетей и радиоактивное загрязнение стремительно растет.

Также внутри есть враг: каждый компонент, работающий в системе, также сам генерирует значительное количество шума. Из-за его электрической близости к другим компонентам системы принятия мер против воздействия внешнего мира недостаточно для высвобождения всего потенциала в вашей системе. Предотвращение перекрестного загрязнения других компонентов системы шумом от одного устройства так же важно, как и защита системы в целом. Этот важный факт часто упускается из виду, поэтому мы рекомендуем рассматривать каждый компонент системы отдельно, чтобы исключить этот эффект.

Решение.

Устранение сетевого шума может значительно улучшить вашу систему. Тщательно разработанный фильтр или регенератор, изолирующий каждый отдельный компонент вашей системы, обеспечит превосходную и более предсказуемую работу. Преимущества часто не являются тонкими. Другие решения, такие как специальные сетевые кабели, которые часто обеспечивают улучшения из-за ограниченной степени фильтрации из-за их физической геометрии, обычно непредсказуемы.
