Паяльный флюс RMA-223

На определенном этапе оснащения домашней мастерской возникла необходимость в паяльном флюсе для всякой-разной мелочевки. Банальная канифоль и раствор ее в спирту по ряду причин были отвергнуты, а коллеги порекомендовали продвинутый вариант указанной марки.

Чтение тырнетов убедило меня в двух фактах:
1. Весь флюс этой марки, продаваемый на ebay и amazon – китайская подделка
2. Тем не менее, он вполне годный.

Переплачивать втрое по сравнению с Али не захотелось, и было заказано три 10-кубиковых шприца флюса по цене $2.23.

Заказ шел очень долго, более 6 недель в Европу, почтой Малайзии. Возможно, сказались рождественские перегрузки на почте. Был открыт диспут, т.к. продаван обещал доставку за 39 дней, но на 43-й день с момента заявленной отправки товар пришел. Требовать возврата не стал, я не жлоб. Согласно треку, товар уже 18 декабря был в Австрии, но что-то мне подсказывает, что это не так.

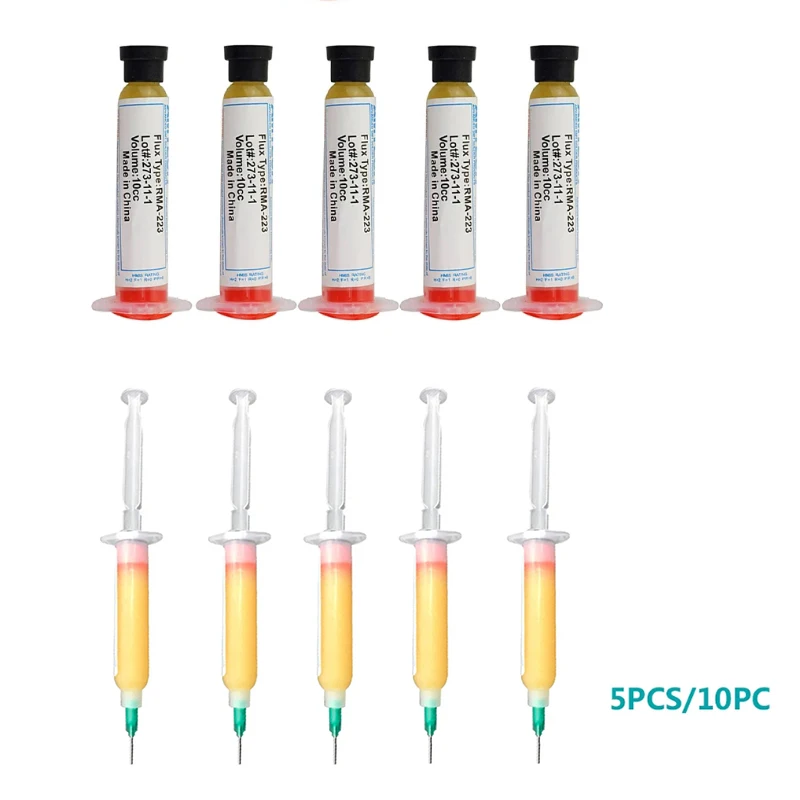

Шприцы были упакованы в пенополиэтиленовую пленку, сверху черный пакет, чуть ли не как для мусора. Доехало без проблем.

Каждый шприц оснащен заглушками с обеих сторон.

По ходу, номер серии на шприцах идентичен всем фото, котоорые я видел на eBay, что намекает…

Диаметр шприца маловат для толкания поршня пальцем. Я использовал для подачи флюса шариковую ручку, но по идее может подойти поршень от другого шприца.

Флюс желтоватый, полупрозрачный. По констистенции примерно как солидол, при комнатной температуре не растекается.

Для пайки используется анальная аналоговая паяльная станция с Hakko-подобным паяльником. Тонкие провода паял при 270, толстые при 300. Припой – STANNOL HS10, близкий к ПОС-60 (60% олова, 39% свинца, 1% меди)

Для начала попытался припаять ардуину к плате. Флюс наносился пластиковой палочкой.
Процесс порадовал. Флюс мгновенно тает, растекаясь по поверхностям, пайка идет легко и равномерно. Дыма образуется мало, запах слабо выражен.

Затем попробовал залудить многожильный провод, отрезанный от какого-то старого электроприбора. Снял изоляцию, скрутил пальцами, (знаю что жир остается, но хотел проверить, как флюс справится). Провод засунул в отверстие шприца, флюс образовал тонкую пленку на поверхности провода. Припой впитался буквально «со свистом».

Лужение не идеальное, но это с одного прохода.

По поводу необходимости смывки флюса после пайки мнения комьюнити расходятся, но я предпочел смыть.

Вывод: таки можно брать.

mysku.ru

Наглядный сравнительный обзор 3-х китайских гель-флюсов + Сменные иглы, коих 11 штук (Обновление)

Я читал уже несколько здешних обзоров на эти и другие гель-флюсы, однако основные моменты для меня так и оставались не раскрытыми. Решил написать уже свой наглядный обзор. В довесок покажу иглы.
Много гифок, так что следим за трафиком.
Предметы обзора:
1) Гель-флюс RMA-223 (10cc) — 0.62$
2) Гель-флюс Kingbo RMA-218 (10cc) — 2.87$
3) Гель-флюс Amtech NC-559 ASM UV (TPF) (10cc) — 3.74$
4) Ёмкость 50мл + 11 сменных игл с разным диаметром — 0.90$

================================================================

ОБНОВЛЕНИЕ:

добавил тест на нейтральность/активность флюсов при нагреве и остывании. Смотрите в конце обзора или нажмите сюда для перемещения сразу туда.
Это не последнее обновление, позже добавлю тест на активность флюсов после разогрева (на окисление пятаков на макетке).
================================================================

ХРОНОЛОГИЯ ВЫБОРА

Скажу заранее — это первые три флюса, которыми мне довелось попользоваться вообще, ибо до их приобретения я применял исключительно сосновую канифоль, возня с которой мне в итоге надоела, хотелось больше не тратить время, нервы и облегчить себе труд при монтаже. Выбор же строился совершенно банально и стандартно — запрос по слову «Flux» и сортировка лотов на AliExpress по количеству заказов. Самым популярным оказался дешёвый RMA-223, его и заказал первым, вдохновившись хвалебными отзывами народа на странице продавца, однако попользовавшись этим расходником в реальности, понял, что разделить эту многочисленную хвалу я не смогу. Затем кто-то в комментариях в одном из здешних обзоров отписался, что пользуется 100-граммовой Kingbo RMA-218, которым он остался доволен — на том же Ali заказал себе такой же, только в более меньшей фасовке — шприце. Этот меня устроил в работе. А более редкий 559-й (UV TPF) был куплен про запас с подачи одного видео на ютубе, где автор ролика продемонстрировал его также неплохие свойства. Позднее также были приобретены и иглы, но о них позже.

ГЕЛЬ-ФЛЮСЫ

Про оригинальные версии обозреваемых флюсов мне не известно ничего. Те, кто «щупали» оригиналы на практике, могут поведать об этом подробнее, сравнив с тем, что есть у меня.
Полиграфия у 218-го, как можно заметить, почти полностью стёрлась, но и у 559-го тоже частично уже начало слазить покрытие на этикетке. Самый дешёвый 223-й по иронии сохранил первоначальный внешний вид. Все три варианта поставляются в шприцах по 10сс.

Голографические наклейки у Kingbo 218 и NC-559

Колпачки, прикрывающие сопла шприцов, у всех разные, однако у более дорогих флюсов 218 и 559 — они закручиваются на резьбе. Сзади же — колпачки с защёлками. Что касается дешёвого 223-го, то у него с обеих сторон обыкновенные нахлобучки без какой-либо резьбы и фиксации.




У Kingbo 218, сразу после того, как получил, внутри увидел мелкие пузыри:

А при выдавливании без иглы порой было так:

Но вскоре после нескольких применений, пузыри «устаканились» и вышли.

Немного намазал на плату по одному из флюсов. Слева направо:
вазелино-подобная субстанция — 223-й, мутная — 218-й Kingbo, более прозрачный — 559-й

Если посмотреть на всех трёх в ультрафиолетовом свете, то перед нами предстаёт другой ироничный момент: 223-й и 218-й флюсы, где не было заявлено UV, хорошо видны, а 559-й флюс, где заявлен UV, вообще никак не заметен:

ЁМКОСТЬ 50мл и 11 ИГЛ

В том виде, как есть, пользоваться флюсом было неудобно и расточительно, поэтому прикупил этот комплект, где ёмкость мне по сути не нужна, а ценность и нужность для меня представляют как раз иглы с резьбой, которые можно накрутить на шприцы с флюсами.

Полипропиленовую бутылочку многие покупают под спиртоканифольный раствор, однако под это дело вполне можно использовать ёмкости из-под глазных капель или жидкостей от электронных сигарет.
Несмотря на то, что резьба на сопле крышки отсутствует, игла садится на него довольно плотно, и я всё-таки нашёл этому применение — использовать ёмкость, как грушу для очистки забившейся трубки иглы. Было дело, прикрутил иглу маленького диаметра на шприц с флюсом и трубка просто забилась. Пузырёк помог её прочистить, благо его можно сжать в руке, при этом не опасаясь, что игла «выстрелит».



Самих же игл, как и было сказано — 11 штук, разных диаметров отверстий:

Размеры
0.3мм, 0.4мм, 0.5мм, 0.6мм, 0.7мм, 0.8мм, 0.9мм, 1.1мм, 1.5мм и 2 одинаковых 1.7мм

К шприцам с флюсами 218 и 559 прикручиваются без проблем, остановился на крайних больших диаметрах игл — 1.5мм и 1.7мм

Иное применение
Я не стал дожидаться, пока кто-нибудь в комментариях меня об этом спросит или попросит, а решил проделать это уже на этапе написания обзора, а именно — применить иглы для отпаивания микросхем со сквозным монтажём.

Под это дело отлично подошла чёрная игла, которая 0.9 мм. Сперва примерил её к ножке попавшегося под руку нового конденсатора — подошла идеально:

Затем попробовал выпаять какую-нибудь многовыводную микросхему со старой платы, откуда брал SMD-резисторы для теста:

Деталь демонтирована без проблем. А игла осталась в целости, основание её крепления к пластику не разрушилось, так как не подвергал её сильному нагреву.

Но успешно компонент можно выпаять, если игла сама проходит сквозь отверстие в плате. Если необходимо выпаять гребёнку, выводы которой уже толще, то здесь всё несколько сложнее. Как пример, гребёнка, припаянная к односторонней плате из гетинакса. Подобрал зелёную иглу 1.1мм

, однако сквозь отверстия самой платы она уже не проходит.



Выпаивается, но не без плясок с бубном — после обработки иглой по контактам нужно дополнительно постучать, чтобы остатки припоя отошли от контактов. А вот в случае с двусторонними платами с метализированными отверстиями игла будет полностью бессильна, если она не проходит сквозь отверстие. Тут уже без оловоотсоса не обойтись.

Сами же иглы ничем не забиваются, флюс при отпайке деталей не использовал.

ТЕСТЫ

Сперва решил проверить расходники на окисление, намазав каждым флюсом область контактов размером 2×3 на макетной плате: столбцы AB — RMA-223, DE — Kingbo 218, GH — NC-559 . После чего плата отправилась лежать на шкаф, с периодичностью в несколько дней доставал её оттуда и делал снимок. Общее время тестирования заняло около месяца. Многие, заметил, любят спрашивать зачем отмывать флюс, последнее фото в этой серии снимков — наглядно объяснит, зачем.






Видно, что флюс 559 (UV TPF) более активнее, чем 218-й, 223-й же никаких эффектов не проявил.

Запах и густота дыма
RMA-223 — в обычном виде первое время после получения имел нехарактерно кулинарный запах, а именно — запах каких-то специй, которыми заправляют блюда. Потом этот запах сменился на нейтральный. При пайке также нет ярко выраженного запаха. Дыма мало.
Kingbo 218 — приятный свежий запах в обычном виде, при пайке же — вместе с большим количеством дыма становится противным.
NC-559 — лёгкий ненавязчивый химический запашок, на нюх особо не бросается, однако когда начинаешь паять, понимаешь, какой он мерзкий. Дыма столько же примерно, как и у 218-го.

Для отвода паров и дыма пользуюсь гофрированной вытяжкой от кондиционера, с интегрированным мною позднее кулером, работающим на выдув воздуха из комнаты. Второй конец трубы выведен в окно.

Спаивание двух проводов

Канифоль
Природный вариант всегда безотказен, только отмывать потом сложно.

RMA-223
Провода лудятся долго, неохотно и не до конца.

Kingbo 218
Практически моментальное лужение, после пары касаний — добротная спайка.

Тоже неплохо.
NC-559

Припаивание проводков к плате

RMA-223
Край соседнего контакта залудился и то быстрее, чем целевой контакт, к которому я пытался припаять провод посредством этого горе-флюса.

Kingbo 218 и NC-559 (слева направо)
Оба более дорогих флюса позволяют проделать эту простую операцию практически в одно касание.

Контактная гребёнка

RMA-223
223-й я получил ещё в середине прошлого лета. На сегодняшний день его субстанция стала заметно гуще, на анимации ниже хорошо видно, что он нанесён в виде «колбаски», которую если не отделить чем-то плоским, то она так и останется свисать с сопла шприца.
По пайке контактов вырисовывается ожидаемая картина — «либо сопля, либо ничего».
Этот момент в своё время меня больше всего разочаровал.

Kingbo 218
Мне известно, что в таких ситуациях правильнее паять с одновременным подносом тонкой проволоки припоя к зоне пайки, однако у меня весь припой либо толстый, либо плоский, и к тому же интересно было посмотреть, как проявят свои свойства флюсы, если включить режим «ленивого», просто поднеся жало с небольшим количеством припоя сбоку.
Как мы видим, контакты практически мгновенно обволакиваются припоем с трёх сторон, с четвёртой же стороны, которая обращена на нас, видно, что припой не дотянулся до самой вершины контакта, но это решается повторным проходом жала с этой стороны, благо остатки флюса в этом подсобят.

NC-559
В этом тесте немного уступает 218-у — появились впадинки с четвёртой стороны, обращённой в нашу сторону.

Монтаж SMD

Использовался фен с выставленной температурой 340 градусов, поток воздуха — 90 из 100.
В этих тестах вы можете наблюдать эффект поверхностного натяжения, когда не нужно поправлять SMD-компоненты физически, если они немного соскочили с площадки, ибо они встают сами, как надо под воздействием вышеназванного эффекта.

RMA-223
Этот дешёвый флюс здесь начал подавать признаки пригодности, элемент вроде бы сел, однако поверхность припоя осталась не гладкая, а какая-то рыхловатая.

Kingbo 218
Компоненты в корпусе 1206 при использовании с этим флюсом любят съезжать, но паять можно, однако при монтаже элементов 0805 возникают сложности — они просто вылетают в сторону потоком воздуха, надо придерживать.

NC-559
Этот флюс уже напротив — показал себя лучше, элемент 1206 не съезжает, поэтому я решил усложнить ему тест и проверить уже на компоненте меньше — 0805. Тут конденсатор лишь встаёт на дыбы, однако эффект поверхностного натяжения в итоге делает своё дело.

Батарейки алкалиновые

Решил проверить, как лудят эти флюсы контакты у пальчиковых батареек. Флюс 223, понятное дело, вне конкурса, ибо в его замечательных свойствах вы уже убедились. Паяльник 320 градусов, время на всё про всё — не более секунды.

Kingbo 218
Подготавливая этот тест, я вообще-то не рассчитывал, что что-то путное из этого выйдет, однако этот флюс меня приятно удивил.

NC-559
Никакой зацепки, даже после пары попыток дать ещё один шанс.

Прочее

1) Температура жала, используемая во всех тестах — 320 градусов, жало T12-BC3 (за исключением теста по отпаиванию детали с помощью иглы, где использовал жало T12-D24). Припой — с содержанием свинца.
2) Что касается отмывки платы после пайки, то зубная щётка и спирт вполне справляются с этим.

================================================================

ОБНОВЛЕНИЕ:


Ещё один тест на нейтральность/активность флюсов под воздействием нагревания паяльником и последующем остывании (за идею спасибо u3712), лишний раз доказывающий необходимость смывания флюсов после работы. Сделал заготовку, где припаял рядом два проводка так, чтобы каждый занимал по 2 пятачка, продев два отверстия в плате по принципу зашивания ткани нитками.

К другим концам проводков подсоединил щупы тестера, включённого в режим измерения сопротивления.

RMA-223

Намазал сперва RMA-223 промеж двух контактов. Приложил нагретое жало паяльника к краю одного из контактов, чтобы их не замкнуть, флюс таял и я смотрел на тестер. Как была бесконечность, так она и осталась.



Убрал паяльник, дав возможность остыть заготовке — также без изменений. Флюс нейтрален.

Kingbo 218

Точно такая же процедура, уже с другим флюсом — 218, который уже проявил свою активность, по тесту выше, путём окисления медных контактов, которые спустя время окрасились в зелёный.
Нанёс немного флюса меж двух контактов. Приложил нагретое жало.
Появилось сопротивление в десятках МОм, которое стало снижаться по мере нагрева примерно до единицы и возле 1 МОм значение продолжало незначительно колебаться.





Убираем жало — сопротивление начинает расти по мере остывания, до десятков МОм и вплоть до бесконечности.



NC-559

Тоже проявивший свою активность флюс, который окислил и озеленил медные пятаки на плате даже ещё быстрее и интенсивнее 218-го флюса.

Наношу флюс, прикладываю жало, грею. Сопротивление падает до 0.2МОм, но затем поднимается и устаканивается возле значения 1.7МОм.




Убираю жало. Остывает. Сопротивление поднимается.



================================================================

Выводы и мысли

RMA-223 оказался «блином-комом» в моём относительно недавнем знакомстве с миром гель-флюсов. Комментировать его свойства как-то не хочется, вы и сами всё прекрасно видели. Однако, не исключаю, что это просто мне мог попасться неудачный экземпляр.
NC-559 лично по моим наблюдениям, оказался больше пригоден под монтаж SMD, нежели под классическую пайку, хотя и простые детали им можно паять без проблем. Вонюч только.
Kingbo 218 — после неудачного опыта с 223-м, этот флюс стал для меня чуть ли не откровением, по соотношению цена-качество — наверное, лучший вариант для большинства ситуаций. Если не знаете, что брать, то брать его + иглы.

Предметы обзора:
1) Гель-флюс RMA-223 (10cc) — 0.62$
2) Гель-флюс Kingbo RMA-218 (10cc) — 2.87$
3) Гель-флюс Amtech NC-559 ASM UV (TPF) (10cc) — 3.74$
4) Ёмкость 50мл + 11 сменных игл с разным диаметром — 0.90$

Возможно, материал оказался кому-то полезен. Спасибо за внимание.

mysku.ru

Приготовление флюса для пайки BGA из китайского RMA-223.

Для хорошей пайки BGA чипов необходим качественный флюс – от него зависит качество или возможность пайки вообще.

При первом знакомстве с пайкой чипов или реболлингом, большинство не спешит покупать настоящие оригинальные флюсы популярных производителей, и считают достаточным для начала попробовать китайский аналог. Скажу однозначно: пайка китайским дешевым флюсом и оригинальным – две абсолютно разные вещи. Убедился я в этом, при первой попытке накатки шаров через трафарет к чипу от видеокарты. Использовал я самый популярный китайский флюс RMA-223. Его цена в магазине алиэкспресс самая привлекательная. У меня ничего не выходило: по несколько шаров постоянно не хотели ложиться на контактные площадки, так приходилось по несколько раз повторять процедуру. Причем если с первой попытки плавления шаров они не пристали к площадка, то потом хоть сколько грей – бесполезно.

Это привело меня к поиску быстрого решения. Для начала я попробовал повторить процедуру со спиртоканифолью. Ничего не вышло, так как канифоль подгорала, а шарики просто не успевали расплавиться. Но я заметил, что те, которые расплавлялись, моментально ложились на площадки.

Главная особенность флюсов для BGA пайки – это способность длительное время сохранять свои свойства при высоких температурах и отсутствие вскипания. Что касается китайского флюса, то он не темнеет и не выгорает на высоких температурах, но свойства флюса у него оставляют желать лучшего.

Поэтому пришла в голову идея доработать китайский флюс RMA-223 путем добавления в него канифоли (в моем случае спиртоканифоли), но для этого необходимо избавиться от спирта, который приведет к вскипанию флюса на высоких температурах. Данный рецепт очень помог мне, использую его по сей день и не только для пайки BGA. Так как он имеет густую структуру, флюс удобно наносить при пайке SMD элементов и других деталей. Его не обязательно смывать после пайки.

Итак, понадобится:

1. Флюс китайский RMA-223

2. Спиртоканифоль ЛТИ-120 (можно заменить другой спиртоканифолью)

3. Емкость металлическая для нагревания (я взял алюминиевую колбу из под фотопленки)

4. Лопатка для перемешивания (в моем случае — карандаш)



Процедура:

1. Выдавливаем в емкость флюс RMA-223.

2. Разогреваем флюс, пока не станет жидким.

3. Добавляем спиртоканифоль ЛТИ-120, в пропорции примерно 1:3 (то есть ЛТИ-120 – 25%, RMA-223 – 75%).

Разогреваем полученную жижу, перемешивая лопаткой до слабого вскипания. Для разогревания, использовал термофен.

4. Продолжаем греть пока вскипание не прекратиться или станет очень слабым. Это будет свидетельствовать, о том, что спирт выпарился из жижи.

5. Пока полученный флюс горячий и жидкий, набираем его в шприцы.

Все! Флюс готов, после остывания, он станет таким же густым, как изначально и приобретет свойства хорошего флюса. В сравнение с оригинальными флюсами, лично я разницы не заметил. Он так же обеспечивает качественную пайку и легко смывается, не оставляя пятен и пригаров.

Надеюсь Вам пригодится данный рецепт.

на Ваш сайт.

tehnostation.ru

мистификация в мировом масштабе / Хабр

Многие электронщики, особенно работающие с SMD/BGA, пользуются флюсами

Amtech

. В основном популярны марки

NC-559-ASM

и

RMA-223

.

Одни покупают их в розничных радиомагазинах, другие заказывают по почте через популярные торговые площадки DealExtreme, eBay, AliExpress и т.п.

Наиболее дотошные владельцы шприцев/баночек с этими флюсами давно обнаружили, что рынок изобилует очевидными подделками. Например, текст на этикетке отпечатан расплывчато, слово «California» на многих этикетках напечатано как «Coliformia», встречаются и другие ошибки.

Некоторые гордо заявляют, что они используют только «оригинальный продукт», купленный у «американского продавца на eBay» и снабженный припиской «100% genuine» в заголовке (разумеется, по заметно более высокой цене). В доказательство «подлинности» приводятся голограммы, накленные на упаковку, напечатанные на этикетке «номера лотов», даты выпуска и окончания срока годности и т.п. При этом мало кого смущает, например, наличие на голограммах американского производителя китайских иероглифов рядом с надписью «Made in U.S.A.».

Уточняем у производителя

Но самое интересное начинается при рассмотрении каталога продуктов на сайте

Amtech

. Продукты, обозначенные на упаковках, как «

NC-559-ASM

» и «

RMA-223

«, находятся в

разделе «Solder Pastes»

(паяльные пасты — композиции из порошкового припоя и флюса). Описание

RMA-223

начинается так: «The RMA-223 solder paste is a homogeneous mixture of the highest quality pre-alloyed solder powders and mildly activated resin paste flux» (паяльная паста RMA-223 представляет собой однородную смесь предварительно изготовленных порошкообразных припоев и умеренно активированного пастообразного канифольного флюса»). Даташиты и на

NC-559-ASM

, и на

RMA-223

, несомненно, описывают именно паяльные пасты, поскольку содержат список возможных составов припоя (Available Alloys) и диаметра его шариков (Powder Distribution), а слова «flux» (флюс) не содержат вообще.

Интересующие нас продукты обнаруживаются в разделе «Tacky Paste Fluxes» (липкие пастообразные флюсы) под маркировками NC-559-TF и RMA-223-TF. Общий даташит описывает именно флюсы (fluxes). Поиск по сайту показывает, что одни и те же флюсы могут маркироваться суффиксами как «TF» (Tacky Flux), так и «TPF» (Tacky Paste Flux).

Здесь же указаны и виды упаковок: 10- и 30-миллилитровые шприцы и 75- и 150-граммовые банки. Между тем, хоть китайцы и продают «флюс» RMA-223 преимущественно в 10-миллилитровых шприцах, «флюс» NC-559-ASM (в том числе и «100% оригинальный») предлагается ими почти исключительно в 100-граммовых банках.

Открыть Америку, однако, не вышло

Поиск в сети быстро находит

дискуссию

, зачинатель которой так же задается вопросом: что же именно предлагают нам китайцы под видом «флюсов Amtech», если сама

Amtech

под такими марками выпускает готовые пасты? К сожалению, ничего интересного обсуждение не содержит, хотя зачинатель пишет, что обращался в

Amtech

, но не получил ответа.

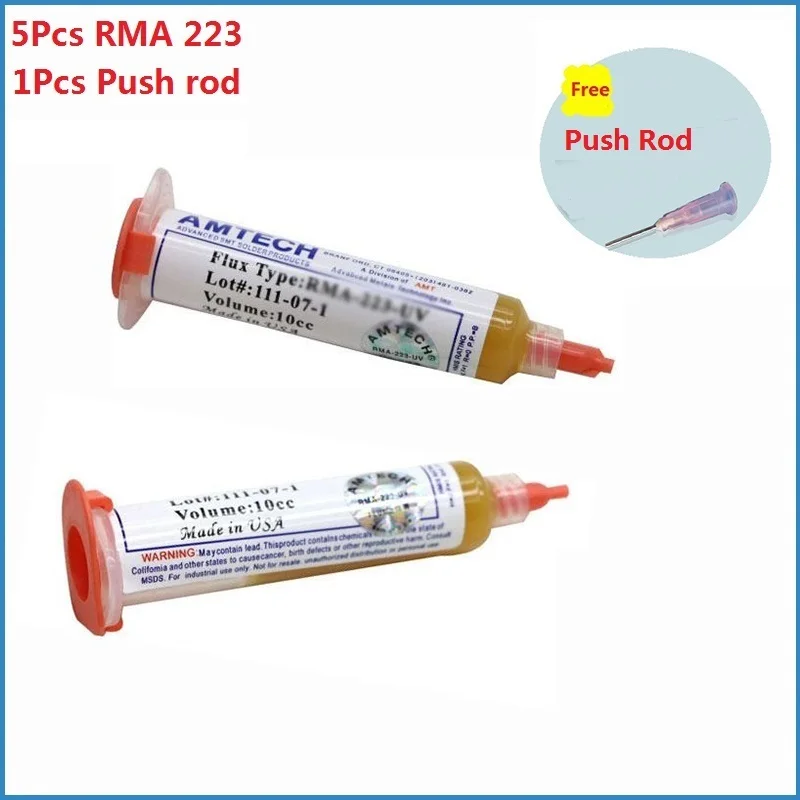

Находится также статья о сравнении упаковок RMA-223-UV с DX и eBay:

Автор отмечает разницу в запахе и консистенции флюсов, а также наличие заметной проводимости у несмытого флюса, которая может нарушить работу схемы. Поскольку автор заказывал флюсы партиями для последующей продажи, он заставил продавцов связаться с Amtech и выяснить, какой из вариантов поддельный. Оказалось, что поддельны оба, а полученная от производителя оригинальная упаковка выглядит так же, как на их сайте:

Как видно, оригинал маркирован «RMA-223-TPF (UV)«. Суффикс «UV» означает, что несмытые следы флюса видны в ультрафиолетовых лучах.

Что нам предлагают под видом оригинала

Поиск по торговым площадкам находит великое разнообразие «100% оригинальных» упаковок с явными признаками подделки.

Например, якобы «оригинальный NC-559-ASM-UV, упакованный в Китае». Amtech не добавляет к обозначению NC-559-ASM суффикса «UV» по той простой причине, что эта паста уже содержит УФ-добавку (The NC-559-ASM is a modified version of the NC-559-AS that contains a U.V. tracer for easier flux splatter inspection). В полном списке продуктов компании такого обозначения нет.

Другой лот, тоже с явной претензией на оригинальность («…AMTECH NC-599-ASM flux, which is originally made in USA, NOT the fake one in the Market»), с обозначением на банке, соответствующем паяльной пасте.

Просмотрев навскидку по нескольку десятков лотов, предлагающих «NC-559» и «RMA-223«, на eBay и AliExpress, я не нашел ни одного, где предлагалась бы именно паяльная паста — везде продают только чистые флюсы. На некоторых фото видно содержимое упаковок — консистенция примерно одинаковая, цвет варьирует от перламутрового до коричневого, вид — от матового до полупрозрачного.

Встречаются даже лоты с подробным разбором признаков оригинальности и подделки, на которых предлагаемый продукт вполне похож на оригинальный:

но и здесь фигурирует 100-граммовая банка вместо 150-граммовой, заявленной на официальном сайте. Впрочем, на том же сайте оговорено, что по запросу доступны и другие упаковки — возможно, для каких-то заказчиков выпускаются и 100-граммовые.

Поиск авторитетных источников

Любопытно, что в англоязычном разделе Википедии отсутствуют упоминания о продуктах

NC-559

и

RMA-223

, а название

Amtech

упоминается лишь в отношении одноименных организаций, не связанных с продуктами для пайки. Поиск в

Google

с ограничением по

United States

находит очень мало упоминаний этих продуктов в обсуждениях — в основном в предложениях малоизвестных интернет-магазинов. Похоже, они не являются особо популярными в самих США.

Русскоязычный сайт Amtech, судя по всему, вполне официальный, поскольку ссылается на компанию DarsCom, указанную в списке представителей на американском сайте. Каталог продукции не содержит ничего нового по сравнению с американским сайтом. На странице с описанием флюсов-гелей есть предупреждение о подделках, там же приведено изображение этикетки на «родной» упаковке флюса. Кроме собственно обозначения, которое должно включать аббревиатуры TF или TPF, и кода продукта, на этикетке должна быть указана дата производства и срок годности. Никаких голограмм, якобы подтверждающих подлинность, компания не применяет. Там же отмечено, что флюса с маркировкой «RMA-223-UV«, фигурирующего в вышеупомянутом сравнении, компания не выпускала.

Показательно, что на американском сайте Amtech такого предупреждения нет, как нет и каких-либо упоминаний о массовом распространении контрафактных флюсов. Ни на сайте, ни в каталоге продукции нет четких изображений упаковок. Создается впечатление, что компания не особо озабочена своей репутацией в мире, даже при весьма высокой популярности за пределами США.

К сожалению, на обоих сайтах нет ни фотографий самого материала флюсов, ни его точного описания (консистенция, цвет, прозрачность, запах, дымность и т.п.). Из-за этого невозможно сколько-нибудь уверенно отличить подделку от оригинала самостоятельно.

Для Китая и Гонконга в списке представителей указаны две компании, имеющие свои сайты: Advan Electronics (Shenzhen) Company и Shenzhen Kingfull Electronics Shop; первый домен, судя по всему, просрочен, а второго и вовсе не существует. Указана также компания SMT International, LLC, но сайта эта компания не имеет.

Экскурсия в прошлое

Предположив, что типы и маркировки продукции

Amtech

в прошлом отличались, и по миру до сих пор продаются старые упаковки, я просмотрел несколько снимков сайта Amtech через

Internet Archive

. Снимки сайта доступны с февраля 2005, вот

одно из первых описаний паяльной пасты NC-559AS

. В

полном каталоге продукции на тот момент

предлагались только жидкие (liquid) флюс, густые полностью отсутствовали.

За 2006 год архив содержит лишь один снимок сайта, по виду и составу он не изменился.

Зато первый же снимок сайта за 2007 год выглядит почти так же, как и сейчас. Появляется раздел «Tacky Paste Fluxes», в котором все без исключения флюсы имеют в маркировке суффикс «TF«. Фасовка тоже не изменилась — только шприцы по 10/30-мл и банки по 75/150 г. Никаких 100-граммовых банок не выпускалось.

Из этого следует, что Amtech никогда не производила чистых флюсов без суффиксов «TF» или «TPF» в маркировке.

Неутешительные выводы

Из всей найденной информации можно сделать, как минимум, три вывода:

  • Любая упаковка, содержащая чистый флюс, но не имеющая аббревиатуры «TF/TPF» в маркировке, является поддельной.
  • В упаковках с неправильной маркировкой может встречаться оригинальная продукция, если некоторые компании (например, те же китайские) закупают флюсы в оптовой упаковке (например, десятками-сотнями литров), затем самостоятельно фасуют в тару, похожую на оригинальную, наклеивая на нее собственные этикетки. Это сомнительно, поскольку на сайте компании нет упоминания о фасовке в крупную тару, в то время как, например, компании, производящие масла и смазки, всегда предлагают фасовки от тюбика/картриджа/канистры до 200-литровой бочки. Кроме этого, непонятно, для чего компании, закупающей продукцию легально, использовать заведомо неправильную маркировку на этикетке, создавая при этом видимость происхождения конечной упаковки из США.
  • Сама Amtech поначалу не слишком строго относилась к маркировке своей продукции, допуская обозначения вроде «Flux type: NC-559-ASM» в значении «флюс, входящий в состав пасты NC-559-ASM». Однако, даже если такая ситуация и имела место, к концу первой декады 2000-х она должна была сойти на нет, чего пока даже близко не наблюдается.

Похоже, что наиболее вероятным представляется все же первый вариант вывода. В этом случае единственный способ убедиться в подлинности приобретаемого флюса — купить его непосредственно у официального представителя (того же DarsCom в России). Все остальные источники — лотерея.

Мнения пользователей

Прицельный поиск по отзывам пользователей оставляет впечатление, что практически все, кто пользовался продукцией Amtech (включая большинство обсуждающих «оригинальность» продукта), убеждены, что

RMA-223

и

NC-559-ASM

всегда были (и должны быть) именно чистыми флюсами, а не паяльными пастами. Это неудивительно, поскольку большинство покупает эти продукты либо на

DX

/

eBay

/

AliExpress

, либо в небольших радиомагазинах, которые, как правило, закупают товары в Китае.

Среди отзывов об использовании флюсов преобладают оценки типа «отлично», «прекрасно», «изумительно»; оценки типа «так себе» и «фигня» встречаются довольно редко, что говорит о в целом приличном качестве подделок. Большинство пользователей сходится в том, что флюсы очень удобны при пайке, причем NC-559 хвалят больше, чем RMA-223. Это неудивительно, поскольку еще в описании паяльной пасты NC-559 от 2004 года говорится, что она разработана для замены RMA-223. Сильнее всего различаются отзывы о запахе (от «почти не пахнет» до «воняет») и дымности флюсов.

Безопасность для здоровья

Многие из тех, кто читает по-английски, с тревогой воспринимают предупреждение на типовой этикетке: «May contain lead. This product contains chemicals known to the state of California and other states to cause cancer, birth defects or other reproductive harm. Consult MSDS» (Может содержать свинец. Этот продукт содержит химикаты, известные в Калифорнии и других штатах, как вызывающие рак, врожденные дефекты и другие нарушения репродуктивной функции. Смотрите MSDS»).

Здесь имеет место та же самая путаница — на упаковку с чистым флюсом наклеена этикетка от паяльной пасты. Разумеется, любая паяльная паста на основе оловянно-свинцового припоя содержит свинец, причем в достаточно большой массовой доле. Общий для всех оловянно-свинцовых паяльных паст документ MSDS (Material Safety Data Sheet — спецификация безопасности вещества) отмечает, что IARC относит свинец к категории 2B (потенциально опасные для человека вещества). В то же время, MSDS для бессвинцовых паяльных паст не указывает на возможную канцерогенность, хотя и предупреждает о возможности различных заболеваний при их длительном/массированном воздействии. Последнее вполне нормально для продукции такого рода.

Некоторое замешательство может вызвать и официальная маркировка флюса RMA-223-LF-TF — это можно понять, как «бессвинцовый флюс», что порождает вопрос о возможном содержании свинца во флюсах без суффикса «TF«. Подозрение устраняется чтением общего описания: «…designed to meet the requirements of Pb-free alloys» (разработана для обеспечения требований к пайке бессвинцовыми припоями»). То есть, это не «бессвинцовый флюс», а «флюс, специально предназначенный для бессвинцовых припоев».

Общий MSDS для всех густых флюсов не упоминает о каком-либо содержании свинца, равно как и о возможной канцерогенности или влиянии на репродуктивную функцию. Предупреждения о возможном раздражении кожи и умеренной токсичности при вдыхании совершенно уместны — многие вещества, в том числе и чистая канифоль, при возгонке и сгорании образуют соединения, классифицируемые как «умеренно вредные».

Таким образом, обсуждаемые чистые флюсы не содержат свинца и не несут сколько-нибудь выраженной опасности для здоровья по сравнению с традиционными (твердая канифоль, спирто-канифольный раствор, глицериновые флюсы и т.п.). Разумеется, необходимость хорошей вентиляции рабочего места никто не отменял (это тоже указано в MSDS).

Собственные впечатления

В 2013-м я заказал на

AliExpress

10-миллилитровый шприц с флюсом, маркированным «

RMA-223

«, а в 2014-м — 100-граммовую ярко-синюю банку «

NC-559-ASM

«. В обоих случаях я выбирал лоты типа «100% Original», наивно (в то время) полагая, что это снизит вероятность подделки. Разумеется, на обеих этикетках обнаружилась и расплывчатость текста, и ошибки в словах. Продавцам были выставлены соответствующие оценки, с соответствующими комментариями.

Флюс из шприца — матовый, светло-желтого цвета — меня особо не впечатлил — возможно, он и удобен при пайке SMD платы в печи, которой я не занимаюсь. А вот флюс из банки — тоже матовый, практически белый — очень понравился именно при ручной пайке микросхем с небольшим (порядка 0.8 мм) шагом выводов. С его помощью легко реализуется скоростной метод пайки, когда микросхема прихватывается к площадке (клеем, скотчем или припоем за два-четыре вывода с разных сторон), выводы покрываются густым слоем флюса, после чего по ним достаточно провести жалом паяльника, имеющим небольшое углубление для удержания припоя. Этот флюс очень хорошо удерживает припой от растекания с выводов и образования перемычек. Даже если при проходе паяльником кое-где образовались перемычки, достаточно приложить жало «боком» к концам выводов, и припой с перемычек мгновенно стягивается на выводы.

К сожалению, флюс из банки явно не соответствует фирменной характеристике «completely odorless» (полностью без запаха), и дает дыма больше, чем чистая канифоль, даже при умеренно горячем паяльнике. К счастью, дым не едок, а запах — не резок, оба похожи на «чисто канифольные».

Нужно ли стремиться найти оригинальный флюс?

По результатам анализа всей найденной информации считаю, что в любительской практике вполне можно применять флюсы, предлагаемые на популярных интернет-рынках. При выборе следует обращать внимание не на заявления вроде «100% original/genuine», голограммы и прочие ложные «признаки оригинальности», а на рейтинг продавца и внешний вид флюса, показанный на фото. Если флюс выглядит так же, как и в большинстве других внушающих доверие предложений — скорее всего, в целом он будет достаточно похож на оригинальный.

По сути, при изготовлении обсуждаемых флюсов не используется каких-либо секретных веществ или технологий, поэтому специалисту, знакомому с составом распространенных марок флюсов и имеющему доступ к аппаратуре для анализа, вряд ли будет сложно выяснить состав и воссоздать оригинальную композицию с удовлетворительной точностью. Следовательно, даже очевидные подделки не обязательно должны заметно отличаться по свойствам от оригиналов.

В профессиональной работе, а тем более — в производстве, разумеется, следует закупать эти флюсы либо непосредственно у производителя, либо у его официальных представителей на территории своей страны.

Буду рад комментариям от тех, кто имел возможность сравнить заведомо оригинальные флюсы от Amtech с теми, которые предлагают «заслуженные» (с высокими рейтингами) продавцы с AliExpress/eBay.

Продукция Amtech в «авторитетных» торговых сетях

В ходе обсуждения статьи неожиданно выяснилось, что не только продукция, а даже сама марка Amtech совершенно неизвестна таким уважаемым поставщикам продукции в области электроники, как

DigiKey

,

Farnell

и

Mouser

. У

TME

все-таки

нашелся довольно широкий ассортимент продукции Amtech

, однако и среди него обнаружился очевидно «неоригинальный»

шприц с «флюсом» NC-559-AS

.

Дополнение от 06.09.19: Обнаружилось, что домен бывшего русскоязычного сайта amtechsolder.ru брошен, и теперь на нем работает порносайт. Гиперссылки удалены из текста.

m.habr.com

Паяльный флюс RMA-223 (копия)


При качественной пайки обязательным условием является использование флюса, который эффективно удаляет окислы с поверхности дорожек и выводов компонентов, уменьшает силу поверхностного натяжения, а также в целом улучшает текучесть припоя. Для некоторых работ лучше всего подходит густая паяльная паста, как например RMA-223, а в нашем случае копия широко известного американского флюса от компании amtech. Он отлично подойдет для реболлинга больших микросхем, их демонтаж и монтаж с использованием паяльного фена.

Хочу заметить, что он имеет неприятный запах и может быть опасен для здоровья, поэтому рекомендуется при работе с китайской имитацией RMA-223 использовать специальный дымоуловитель или хотя бы просто вентилятор.

После пайки данный паяльный флюс очень легко смывается стандартным спиртом, ацетоном или любым другим обезжиревателем с использованием щетки, а не застывает как любая всеми сосновая канифоль. Так как RMA-223 неагрессивный и не проводит электрический ток, то теоретически при его остатках на плате электронного устройства оно должно работать нормально.

В таком шприце помещается 20 грамм флюса. Он обладает хорошей вязкостью, имеет полупрозрачный желтоватый цвет, липкий, равномерно распределяет температуре при пайке и не вызывает коррозию со временем. В общем для не очень важных паяльных работ его можно использовать.

Стоимость: ~162
