Фонокорректор василича на нувисторах 6с51н и 6с52н. Фонокорректоры на нувисторах: особенности конструкции и преимущества

Какие преимущества дает использование нувисторов в фонокорректорах. Как правильно спроектировать схему фонокорректора на нувисторах. Какие модели нувисторов лучше всего подходят для фонокорректоров. На что обратить внимание при сборке фонокорректора на нувисторах.

Содержание

Что такое нувисторы и почему они интересны для фонокорректоров

Нувисторы — это миниатюрные электровакуумные лампы, разработанные в конце 1950-х годов. Их главные особенности:

Очень компактные размеры (диаметр около 1 см, высота 2-3 см)
Металлический корпус
Низкое энергопотребление
Хорошие шумовые характеристики
Высокая устойчивость к механическим воздействиям

Благодаря этим свойствам нувисторы отлично подходят для использования в малошумящих предварительных усилителях, в том числе фонокорректорах. Их компактность позволяет создавать миниатюрные, но высококачественные фонокорректоры.

Особенности схемотехники фонокорректоров на нувисторах

При разработке схемы фонокорректора на нувисторах нужно учитывать следующие моменты:

Оптимальное анодное напряжение для большинства нувисторов составляет 100-150 В
Ток анода обычно выбирают в диапазоне 5-10 мА
Желательно использовать стабилизированное питание по аноду и накалу
Для снижения шумов рекомендуется параллельное включение нескольких нувисторов в первом каскаде

Входной каскад лучше выполнять по схеме с общим катодом

Типовая схема фонокорректора на нувисторах обычно содержит 2-3 каскада усиления. Коррекция RIAA может быть реализована как пассивными цепями, так и с помощью активной обратной связи.

Преимущества фонокорректоров на нувисторах

Использование нувисторов в фонокорректорах дает ряд преимуществ:

Очень низкий уровень собственных шумов
Малые нелинейные искажения
Широкая полоса пропускания
Устойчивость к микрофонному эффекту
Компактные габариты устройства
Возможность работы как с ММ, так и с МС головками звукоснимателя

Все это позволяет создавать фонокорректоры высочайшего класса при сравнительно невысокой стоимости. Многие аудиофилы отмечают особую «музыкальность» звучания фонокорректоров на нувисторах.

Конструктивные особенности фонокорректоров на нувисторах

При проектировании конструкции фонокорректора на нувисторах важно обеспечить:

Эффективное экранирование входных цепей от наводок
Качественное заземление
Виброизоляцию нувисторов
Минимальную длину сигнальных проводников
Разделение цепей питания и сигнальных цепей

Корпус желательно изготавливать из немагнитных материалов. Для снижения микрофонного эффекта нувисторы часто устанавливают на демпфирующие прокладки. Особое внимание нужно уделить качеству входных разъемов.

Известные модели фонокорректоров на нувисторах

Нувисторы нашли применение в фонокорректорах многих известных производителей High-End аудиотехники:

Conrad Johnson Premier 15 — полностью ламповый фонокорректор на нувисторах
Audio Research Reference Phono 3 — гибридный фонокорректор с нувисторным входным каскадом
Allnic H-3000 — корейский фонокорректор на нувисторах 6DS4

Lamm LP2 Deluxe — двухблочный фонокорректор с нувисторами во входном каскаде

Эти модели демонстрируют выдающиеся технические характеристики и получили высокие оценки экспертов. Их стоимость может достигать нескольких десятков тысяч долларов.

Газета бесплатных объявлений, раздел «Аудио аппаратура», Тавда » Компьютерная техника — Аудио аппаратура

В городе Тавда и категории «Аудио аппаратура» не найдено достаточное количество новых объявлений. Показаны объявления для региона Свердловская область:

Новая водостойкая колонка LED BT Speaker

Модель номер: My672BT Способ подключения: Тип соединения Bluetooth Емкость аккумулятора 400MAH Диапазон частотной характеристики 100HZ-20KHZ Выходная мощность 3 Вт Отношение

Раздел: Акустические системы в Талице

Регион: Талица

Дата: 2022-03-15

950р.

Фонокорректор на лампах (нувисторах)

Фонокорректор, на миниатюрных лампах (нувисторах)на 6С51Н-В и 6С52Н-В. Собран по схеме Василича. Звук отличный, фона нет. Продажа в связи с

Раздел: Усилители звука в Тавде

Регион: Тавда

Дата: 2022-02-09

6 500р.

Airpods (Новые) + Гарантия 6 месяцев Беспроводные

Бесплатная доставка по Екатеринбургу! Полностью идентичная оригинальным наушникам AirPods (1в1 реплика) ? ?Сенсорное управление работает (Плей/пауза, переключение треков, вызов Сири,

Раздел: Наушники в Екатеринбурге

Регион: Екатеринбург

Дата: 2022-01-05

4 450р.

Denn DDT104

DVB-T, DVB-T2 поддержка режима 1080p воспроизведение файлов выход HDMI пульт ДУ

Раздел: Усилители звука в Кировграде

Регион: Кировград

Дата: 2022-01-01

950р.

Sven hp 830b 120 Ватт

Sven hp 830b 120 Ватт. Колонки полочные двухполосные, 2 шт. Можно использовать как напольные. Сделаны из дерева. Состояние отличное.

Раздел: Акустические системы в Екатеринбурге

Регион: Екатеринбург

Дата: 2021-12-18

5 000р.

Harman Kardon Go+ Play 2

Продам переносную колонку Harman Kardon состояние хорошое! Эта модель имеет не превзойдённый звук! Лучшие басы! Данная модель без bluetooth, но

Раздел: Акустические системы в Екатеринбурге

Регион: Екатеринбург

Дата: 2021-12-06

5 500р.

Микрофон philips sbc md650

philips sbc md650 500р Philips SBC MD110 500р Тип динамический Частотный диапазон 100 Гц- 10000 Гц Чувствительность 80 дБ

Раздел: Аудио Микрофоны в Екатеринбурге

Регион: Екатеринбург

Дата: 2021-11-28

500р.

Беспроводная гарнитура

ПРИВЕТСТВУЕТ ВАС МАГАЗИН ALLO У НАС ОЧЕНЬ МНОГО ИНТЕРЕСНОГО ДЛЯ ВАС! Беспроводная гарнитура HOCO Wireless Earphone E1 Беспроводная

Раздел: Наушники в Екатеринбурге

Регион: Екатеринбург

Дата: 2021-11-03

1 299р.

IPod

Ipod nano 5g. Торг уместен, комплекта нет, состояние на фото

Раздел: Автомобили бу в Екатеринбурге

Регион: Екатеринбург

Дата: 2021-10-29

3 000р.

Yamaha rx-v440rds

НЕ ТОРГУЮСЬ, ТОЛЬКО ПРОДАЖА БЕСПЛАТНАЯ ДОСТАВКА! , ТОЛЬКО ДО ТЕРМИНАЛА » КИТ » ИЛИ » БАЙКАЛ-СЕРВИС » ОСТАЛЬНЫЕ ТК + 350 ₽

Раздел: Усилители звука в Верх-Нейвинском

Регион: Верх-Нейвинский

Дата: 2021-10-19

6 000р.

Виниловый корректор начального уровня — Усилители, Лампы, Трансформаторы

admin

Administrator

Ну вот, дожили, «Виниловый корректор начального уровня»! А что такое этот самый «начальный» уровень? Где он начинается и какой уровень следует за ним? Попробуем разобраться.

Статья от Алексея Шалина, полная версия: https://audioportal.su/diy/vinilovyy-korrektor-nachalnogo-urov/

Алексей, спасибо за очередную интересную схему. И… наверное ожидаемые вопросы. Можно ли 6э6п поменять на 6э5п ( сохраняться ли режимы)? Наверно многим интересно посмотреть и простой выпрямитель накала на п210, и конечно «минимальный» высоковольтный стабилизатор. Учитывая Вашу обязательность, прошу прощения за обилие вопросов, но думаю, что так или иначе они возникли бы. С уважением. Сергей.

Александр Бокарёв
Местный

Алексей! Я делал нечто подобное, и для прикола поместил цепи коррекции прямо во вторичку, и они были очень низкоомные, и потому к нагрузке некритичные, по памяти,- 680 ом и 0,47 мкф и ещё какая-то ёмкость впараллель. Нормально работало и ачх предсказуемая была.
Делал я по этой схеме, по входу ставил српп есс802 s Телефункен, и по выходу тоже, и ещё был классный вариант, српп на есс803 по входу и есс802- резистор по выходу, тоже гут, и ещё делал на 6н9с српп и 6н8с с трансом на выходе , и сама схема лофтина очень для корректора полезная, ни одной лишней детали, поэтому от этого варианта далеко не ухожу, да и Вы, вижу, меня понимаете в этом вопросе.А профи, думаю, он стал в смысле точной подгонки деталей и ачх, чего ранее я не мог делать по незнанию.

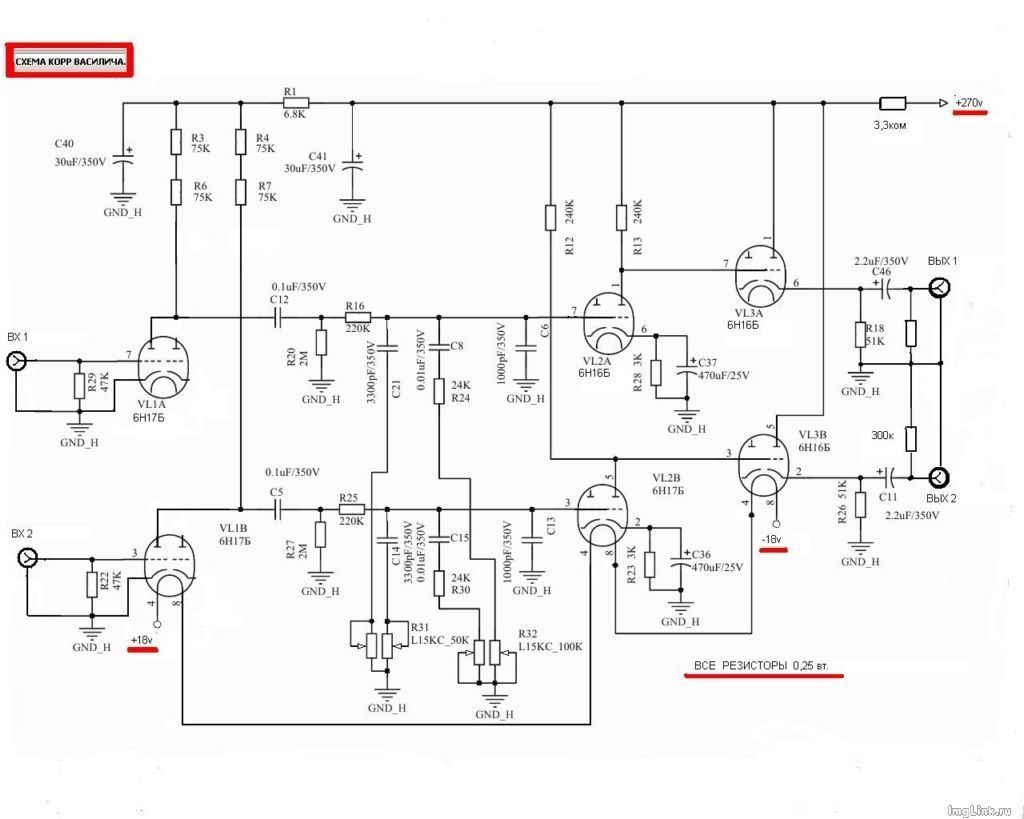

. ..А последний финт по корректорам- это два гальваносвязанных српп на микроминилампах, 6н17 б по входу и 6н16б по выходу, коррекция- между, и питания 350 аккурат хватило на всё, лампы работают почти в типовом режиме, а ещё фишка в том, что 75 микросекунд постоянная отсутствует в привычном смысле, а вч коррекция делается подбором входного резистора. Там я переменник на 22 кила врезал, и накручиваю по звуку, до появления слышимого песочка, это и есть навскидку, 75 микро.
6с52н , одна из немногих ламп способная работать первым каскадом МС корректора , Я пробовал есс88 тоже неплохо но шипит немножко с МС (с ММ или МС хай нормально) но только с этим нувистором МС работает отлично шипа не слышно Ну очень слабо если в полной тишине выкрутить на макс громкость. Ещё здесь не плоха по шумам 6ж4 при большом токе как у одеситов. Вот толко вопрос ? у меня она работает с небольшим резюком в Катоде 40ом для смещения на сетке -0.3в что вполне достаточно при чутье головы 300микровольт , но как мне кажетса помойму можно работать и при нулевом смещении?
Есть желание сделать подобный коректор на металических лампах — красиво играет. ..
Питался прикидывать что к чему — да опыту и знаний маловато…
Но видится что то на подобие — 6ж4 пентодом — корекция (возможно как у Комисарова т.е. совмесчена с анодной нагрузкой пентода) — связь по галванике с 6п9 триодом — траф выходной…понижающий В цепь сетки четверки — батареика 1,5 волта, в катод девятки — акумулятор в 6 вольт.
Ппедпологается что работать этому коректору с головкой REGA BIAS 2 — 7,5 мВ.
Какие будет замечание по поводу концепции (Может непокатят четверка из за микрофона, или в перед тоже девятку? Или хватит усиления триодом, трансформатор тогда конечно 1:1?). И предложение по поводу питания каскадов?
На выходе хотелось бы иметь около вольта, но так как драйвером пока работает 6п9 пентодом — можно и поменьше.
Можно сделать такой корректор и на металлических лампах. По входу поставить 6Ж4 триодом, как в схеме Одесситов, а вторым каскадом — 6П9 триодом с трансом 1:1,5. Должно получиться неплохо. Однако потребуется напряжение питание под 450 вольт.
А напиши ему в личку — он же на два поста над тобой…

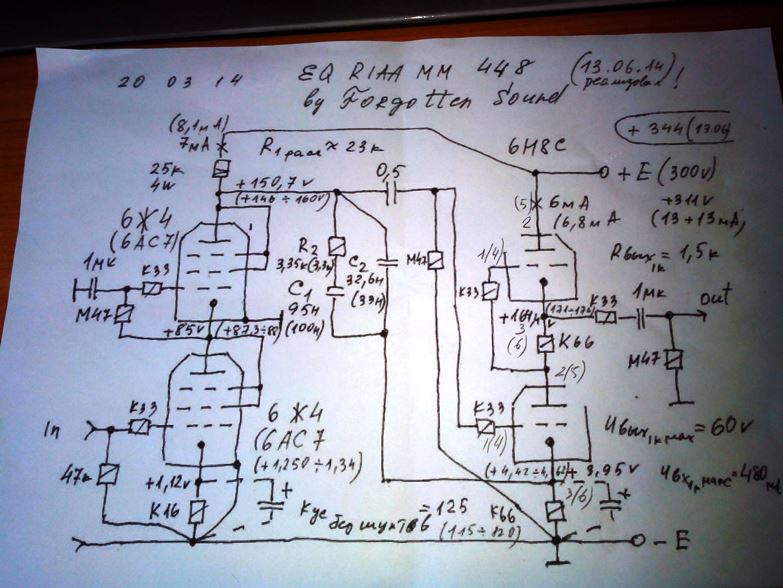

У него 6ж4 первым каскадом — и что характерно — жесточайшая стабилизация всего что можно застабилизировать…
Последняя наша с ним идея ( осуществлять буду я, очевидно — это пред на 6ж4, потом межкаскадный транс 1:1, потом 6н8с, снова транс 1:1 и третьим каскадом — Шалинский пред на 6э5п в триоде, с трансформаторным выходом…
Рисуется железка немаленькая…)
Здравствуйте! Мне нужна схема фонокорректора на нувисторах — хочу сделать себе такой аппарат. Может кто подскажет такую схему? Возможно — кто-то уже делал такой предусилитель и получил хороший результат. Буду очень благодарен за информацию.
В СССР в 60-х — нувистор применялся в некоторых моделях магнитофонов — усиливал сигнал с головы. …. Микрофонный эффект не проблема, устраняется демпфированием. Многие стеклянные трубки также обладают эффектом микрофона.
Существует множество Nuvistor с такими же базовыми характеристиками, как у обычных триодов Noval, т.е. эквиваленты 12AX7 и 6DJ8. Я думаю, что российские детали 6С51Н / 6С52Н — хорошее место для начала. Так что все, что вам нужно сделать, это выбрать существующую конструкцию на основе новальных трубок и заменить ее на нувистор — более или менее это просто.
